План разводки электрики в доме: типовые схемы и программы для расчетов

План электрики в дизайн-проекте: Правильная разводка электрики в квартире, советы как создать дизайн-проект

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

FOUR POINT DESIGN BUILD INC

Разводка электропроводки в квартире: что такое план электрики?
Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

OLGA IEVLEVA Interior design & decoration

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки
В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

Kohler

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире. Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Collectie and Jasmine Orchard Styling

Разработка дизайн-проекта электрики: вопросы дизайнера
Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

• Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.
• Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Forsythe General Contractors, Inc.

• Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

  План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Flavin Architects

• Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.

• Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.
• Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

Bruce Stafford Architects

План разводки электропроводки в доме: особенности функциональных зон
Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

Agate Architecture, LLC

План разводки в квартире: место подключения приборов
В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Людмила Кришталева

Дизайн-проект электрики в квартире: как сделать общую схему
На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

Разводка электрики в квартире: схемы электропроводки

Капитальный ремонт всегда связан с необходимостью производить замену электропроводки. Этот этап требует особого внимания и ответственности. Важно не просто обеспечить жилье электрической энергией, но и сделать его безопасным. Замыкания приводят к пожарам, а поражения током к пагубным последствиям для здоровья. Однако монтаж электропроводки в квартире можно выполнить самостоятельно. Потребуется схема подключения потребителей, так же нужно учитывать требования безопасности. Обо всем этом и пойдет речь далее. В этой публикации подробно рассказано, как правильно разработать собственную схему, приспособленную для работы с учетом всех особенностей вашего жилья. Здесь вы узнаете, что для этого нужно. Электрика в квартире прокладывается в особом порядке. Каждая комната имеет ряд характерных требований, которые нужно учесть, чтобы проживание было не только комфортным, но и безопасным. Естественно, мы расскажем, как подобрать комплектующие, рассчитать параметры кабелей и соединить все элементы в единую работоспособную систему.

Содержание

1. Отличительные черты современной электропроводки
2. Для чего нужна схема разводки?
3. Разделение электропроводки на группы (линии)
4. Стационарная бытовая техника
5. Выделенная линия для кухни
6. Одна или несколько осветительных групп
7. Помещения с повышенной влажностью
8. Обзор схем электропроводки для жилых помещений
9. Вариант 1: Однокомнатное жилье или студия
10. Параметры электрической сети
11. Расчет нагрузки электросети
12. Какая схема подключения лучше?
13. Вариант 2: 2, 3-комнатная квартира
14. Выводи и полезное видео по теме

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Для чего нужна схема разводки?

Профессионалы, имеющие опыт разработки энергообеспечения справляются с задачей без особых трудностей. Но разводка проводов для новичка кажется неким искусством, основанном на научных знаниях. Делать все наобум или по старинке нельзя. Тогда после окончания ремонта интерьер будет испорчен лежащими шнурами, удлинителями, тройниками. Чтобы спрятать новые линии придется нарушать отделку. Но даже косметический ремонт стоит немалых денег. Поэтому первое, что нужно сделать, когда требуется уложить проводку в квартире своими руками от щитка до потребителей – разработать индивидуальную схему.

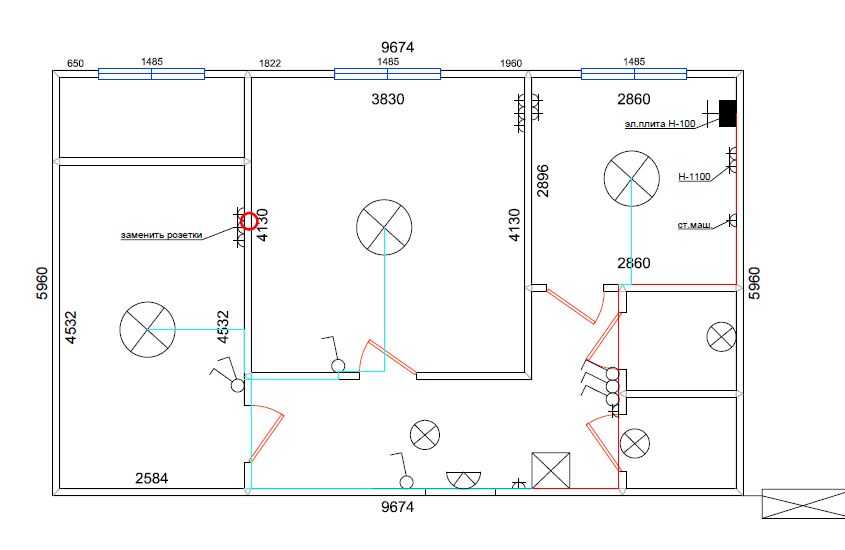

Это план (чертеж), где графически показано, где должно находиться определенное количество выключателей, розеток, осветительных приборов. Принципиальную схему разрабатывает каждый электрик, которому доверили работы. Однако разводка электропроводки может быть реализована и собственными силами. Главное правильно рассчитать планируемую нагрузку, а кабели разделить на группы. Система должна включать счетчик учета расхода электроэнергии. Также потребуются приборы защиты, заземление, если в многоквартирном доме это запроектировано изначально.

Если рассматривать составные части, то для устройства электропроводки в квартире своими руками потребуется:

1. Автоматические аппараты защиты. Они устанавливаются в электрощитовой. Цель – защитить электроприборы, здоровье жильцов и целостность имущества от последствий короткого замыкания и скачка напряжения.
2. Провода. Они должны быть изолированными, отличаться по цвету и иметь достаточное сечение, чтобы выдерживать максимально допустимую нагрузку. Для этого придется сделать расчеты в зависимости от материала жилы (алюминий, медь).
3. Розетки и выключатели. Современные электрические схемы квартиры предполагают наличие заземления, для чего предусмотрены специальные линии и разъемы. Если дом старый, контакты просто остаются незадействованными.

В отличие от квартир, где ввод уже предусмотрен застройщиком, частные дома накладывают одну специфическую особенность. Нужен центральный автомат и силовой кабель, который протягивают от линии электропередач и главному щитку со счетчиком. Это необходимо чтобы в экстренном порядке отключить подачу при помощи рубильника. Счетчик подсоединяется сразу после него.

Разделение электропроводки на группы (линии)

В отличие от устаревшего способа монтажа проводки, сейчас это необходимо по одной причине. Допустим, проводка в двухкомнатной квартире не разделена на ветви. В одной из комнат произошла поломка. В результате обесточиваются все помещения. Если же выходит из строя одна ветвь, остальные остаются работоспособными. То есть, даже если розетки погорели, свет в комнатах будет. Причем разветвлять нужно даже проводку в однокомнатной квартире. В данном случае все провода распределяются в четыре группы:

1. Для мощной бытовой техники. Отдельную линию предусматривают, например, для стиральной машины.
2. Для кухни. Кухонное оборудование: плита, духовой шкаф, тостер, чайник и т.д. Тогда при поломке жилые комнаты будут обеспечены электричеством.
3. Для ванной и туалета. Сейчас розетка в санузле – обязательный элемент. Подключается фен, фильтр, насос… Все это должно работать, даже если стиралка не функционирует.
4. Для освещения. Лучше, когда осветительные приборы подключены к отдельной линии, не к той, что и розетки. Это гарантия, что свет будет всегда.

Проектирование электропроводки – процесс сложный, но доступный для каждого, если относиться к работе со всем вниманием и ответственностью. Теперь о каждой ветви подробно.

Стационарная бытовая техника

Чаще всего мощные приборы ставят в санузле или кухне. Например, домовладелец не доверяет централизованной системе, и устанавливает бойлер или проточный нагреватель. Даже обычный бак с запасом воды оборудуется насосом, которые работает на электричестве. Больше всего затрачивают приборы с ТЭНами. Когда установки стационарные, для их замены потребуется время. При этом обесточивается вся квартира. Чтобы этого не произошло, и всем остальным можно было пользоваться, предусматривают отдельную линию.

Есть различные схемы электропроводки с разветвлением, но всегда на «силовую» группу устанавливают мощный автомат. Во-первых, он отключит подачу энергии в случае перегрузки, замыкания, скачка напряжения. Во-вторых, в любой момент можно отключить часть приборов, тогда как остальные, включая осветительные, будут функционировать в штатном режиме. Более того, иногда поломка кроется не в технике, а в разрыве линии. Поэтому при проектировании электропроводки в квартире всегда предусматривают подобную возможность. Тогда отключается только эта ветвь. Остальные остаются подключенными.

Вас может заинтересовать — как подключить телефонную розетку.

Выделенная линия для кухни

Не обязательно готовить вечером на большую семью. Быттехника включена постоянно, даже если не задействована. Работает холодильник, проточный нагреватель, бойлер. Подсоединена плитка, духовка, микроволновка, вытяжка, тостер, чайник и т.д. Теперь представьте все это включить одновременно. Если провести проводку в квартире по общему контуру без разветвления, когда перегорит провод на кухне, придется обесточить все комнаты. И даже света не будет, пока специалист не найдет место разрыва, вскроет кабель, устранит неисправность.

При этом есть одна особенность. Не стоит «вешать» на одну линию все перечисленное с розетками, куда подключается электромясорубка, кофеварка, кухонный комбайн и т.д. Тем более в одну цепь не запитывается быттехника и освещение. При раздельном монтаже проводки свет будет всегда, тем более что он необходим для ремонта устройства, вышедшего из строя. А на это нужно время. Даже если одна розетка остается рабочей, в кухне можно будет даже готовить, правда, без применения мощных устройств, тем более одновременно. Тем не менее, это всегда удобно.

Одна или несколько осветительных групп

Разделение делает жизнь комфортней. Как пример, можно рассмотреть ситуацию, когда электропроводка трехкомнатной квартиры имеет один контур, соединяемый все люстры. Тогда если нарушается подача электричества к одной из них, остальные становятся бесполезными. И наоборот, если электропроводка в двухкомнатной квартире имеет отдельные ответвления на каждую комнату, это удобно. Если придется обесточить гостиную, спальня, прихожая, санузел, кухня и лоджия будут освещаться как обычно.

Но есть еще одна схема разводку электрики в квартире, которую рекомендуют в случае, если иллюминация в комнате состоит из множества различных светильников. Тогда имеет смысл декоративную подсветку, точечное освещение, главную люстру подключить к отдельным линиям. В данном случае свет в комнате будет всегда. Единственное, что может нарушить этот факт – поломки на вводе, когда обесточивается вся квартира. А реализовать такую монтажную схему можно в любом помещении трехкомнатной, двухкомнатной или однокомнатной квартире.

Помещения с повышенной влажностью

Не только вода, но и влага часто становится причиной выхода из строя электроприборов, которые подключены в санузле или на балконе. Даже если лоджия остеклена, но не отапливается, сырость сможет спровоцировать замыкание. Поэтому схему разводки электропроводки в квартире делает с применением нескольких правил:

1. Отводится отдельная линия, устанавливаются защитные автоматы. Схема электропроводки квартиры, а именно, жилых комнат и кухни являются обособленными.
2. Приобретаются специальные распределительные коробки, которые обеспечивают герметичность крышки в закрытом состоянии, а также входных отверстий.
3. Розетки используются тоже специальные. Они оснащены крышками, чтобы когда штекер отсутствует, даже конденсат не оседал на контактах, и не попадал внутрь.
4. Распредкоробка монтируется за пределами сырого помещения. Выключатели также нет смысла ставить в ванной или туалете. Для них идеальное место – на стене возле входной двери.
5. Все провода продеваются внутрь специального гофрированного гибкого шланга. Соединения изолируются особенно тщательно, даже если заделываются в стену.

Крышки на розетках защищают от брызг и потеков. Влага вездесуща, так как взвешенные микро-капли проникают через малейшие щели. Поэтому при реализации плана разводки электрики в квартире используют фурнитуру с защитой IP 44 и выше.

Светильники лучше поменять на слабосильные. Но не по мощности световой волны, а по потребляемому напряжению. От ламп, работающих от 220 Вольт, во влажной комнате придется отказаться. Предпочтение отдают лампочкам, работающим от сети 12 V. Во время электромонтажа пользуются трехжильными проводами. Здесь особенность кроется в следующем. Допустим, что реализуется схема электропроводки в однокомнатной квартире, находящийся в доме без заземления, трехжильные кабеля необходимо проложить по всей цепи, а не только в санузле или на балконе.

Обзор схем электропроводки для жилых помещений

Есть ряд принципиальных схем, пригодных для применения в стандартном жилье. Рассчитывая квартирную электропроводку, отталкивайтесь от суммарной мощности подключенных в цепь приборов. На основании данных расчета определяется сечение проводов. Конкретные места установки выключателей, розеток, стационарных осветительных бытовых приборов каждый выберет сам. Однако станет понятно главное – как провести электричество в комнаты, чтобы жизнь была комфортной и безопасной. Пошаговая инструкция также будет приведена ниже.

Вариант 1: Однокомнатное жилье или студия

Учитывая малый метраж, наличие одной жилой комнаты, кухни, санузла и прихожей, количество потребителей будет минимальным. Но это не значит, что в однокомнатной квартире-студии сделать разводку электрики проще. Здесь при проектировании также нужно учесть массу факторов, и один контур – не вариант. Однако, число подключенных веток электрики в такой квартире меньше, чем скажем, в трехкомнатной. Оптимальная схема электропроводки предполагает отдельные линии для запитки кухни и санузла. Это общий принцип эффективного энергообеспечения.

Простейший план электромонтажа предполагает, что на одно помещение приходится по одному светильнику. Но если речь идет о студии с зонированием пространства, на освещаться должна каждая зона. Перед укладкой новых проводов необходимо:

1. Определить перечень основных параметров сети, подобрать УЗО.
2. Произвести расчет нагрузки и сечения силовых кабелей (медных или алюминиевых).
3. Выбрать или разработать схему подключения электроприборов.

Только после того, как будет начерчен эскиз с указанием месть установки бытовой техники, точек подключения, светильников и т.д., можно приступать к укладке кабелей по квартире.

Параметры электрической сети

На руках не всегда имеется тщательно продуманный дизайнерский проект, где указано, какие именно бытовые приборы будут эксплуатироваться. Чаще невозможно точно сказать, что будет находиться в квартире, схема разводки должна иметь запас. В любом случае нужно посидеть, подумать, что вы желаете видеть в комнатах, и что может быть приобретено позже. Мощность берется из технических описаний. Все полученные данные суммируются. Запас в 10-15% будет гарантией, что даже если запустить всю технику одновременно, разводка электрики в квартире выдержит перегруз.

На какой высоте к квартирной электропроводке подключаются выключатели и розетки, подскажет специально разработанный межгосударственный стандарт – ПЭУ. Для разъемов принят уровень от 0,3 до 1,8 метров. Все решают потребности членов семьи. Здесь можно действовать свободно в зависимости от того, где располагается потребляющее устройство. Включатели в современно интерьере высоко не монтируют. Сейчас принят стандарт от 0,6 до 0,9 метров от пола. Зато способ прокладки проводов необходимо определить сразу. Есть два варианта, как провести кабели:

1. Открытая электропроводка.
2. Закрытая схема электроснабжения.

Принцип укладки понятен из названий. Открытый способ означает проложить провода поверх отделки стен. Для сокрытия используют специальный профиль или короба. В некоторых дизайнерских решениях изначально предполагается, что шнуры должны быть на виду. Такая электропроводка в однокомнатной квартире имеет целый ряд преимуществ:

1. Легкий, беспрепятственный доступ для производства ремонтных работ.
2. Простота монтажа, отсутствие необходимости штробить стены, шуметь, поднимать пыль.
3. Возможность модернизации в любой момент. Можно добавить или перераспределить линии.

Кстати, скажем, в трехкомнатной квартире можно сделать комбинированную схему, где часть проводки будет скрытая. В тех комнатах, где ее нужно скрыть, придется штробить стены. А после шнуры закрывают штукатуркой и декоративными отделочными материалами. Допускается устройство цепи под гипсокартонном, или над подвесным потолком. Несмотря на отсутствие явным плюсов, таковые имеются, и причем они являются очень значительными:

1. К условиям монтажа электрических кабелей применяются менее жесткие требования.
2. Расширяется спектр допустимых отклонений и допусков, касающихся номинальных токов.
3. Интерьер остается не испорченным, стены идеально выглядят, провода не портят вид.

По умолчанию застройщики используют скрытый вариант проводки. Открытая укладываются только если так задумано дизайнером или необходимо организовать новую линию (постоянную или временную), не делая новый ремонт квартиры.

Расчет нагрузки электросети

Если пользоваться специальными формулами, легко запутаться. Для удобства есть таблицы, в которых указано номинальное потребление электроэнергии для конкретных бытовых приборов. Основным параметром является суммарная мощность. Но помните, что табличные данные являются усредненными.

Тип потребителей	Величина усредненной номинальной потребляемой мощности, Ватт
Тепло-вентиляторы	1500
DVD-проигрыватели	300
Лампы накаливания	20-250
Стиральные машины	4000
Видеопроигрыватели бытовые	40
Микроволновые печи	1500-2000
Водяные насосы	250
Принтеры/сканеры	350
Морозильные камеры	700
Галогеновые лампы	100
Кухонные миксеры	180
Грили	1200-2000
Пылесосы	400-2000
Музыкальные центры	50-500
Персональные компьютеры	280-750
CD-плееры	70
Дрели, перфораторы	150-800
Настольные вентиляторы	42
Паяльники	25-120
Ноутбуки	80
Кофеварки	600-1500
Кондиционеры	1000-3000
Игровые приставки	10-30
Масляные обогреватели	1000-2400
Духовые шкафы	1000-2000
Зарядки для смартфонов	25



Расчет сечения лучше доверить специалисту. Есть интернет-калькуляторы, которые позволяют определить площадь поперечного среза кабеля при определенной максимальной нагрузки. При выборе кабеля учитывают материал, из которого изготовлена жила. Тип прокладки также имеет значение. У закрытой проводки теплопроводность меньше, и как факт допустимый ток ниже.

Данные для открытой проводки						Площадь сечения жилы кабеля, мм2	Данные для закрытой проводки
Медный			Алюминиевый				Медный			Алюминиевый
Сила тока, А	Мощность, кВт		Сила тока, А	Мощность, кВт			Сила тока, А	Мощность, кВт		Сила тока, А	Мощность, кВт
	Для сети 220 Вольт	Для сети 380 Вольт		Для сети 220 Вольт	Для сети 380 Вольт			Для сети 220 Вольт	Для сети 380 Вольт		Для сети 220 Вольт	Для сети 380 Вольт
11	2,4					0,50
15	3,3					0,75
17	3,7	6,4				1,00	14,0	3,0	5,3
23	5,0	8,7				1,50	15,0	3,3	5,7
26	5,7	9,8	21,0	4,6	7,9	2,00	19,0	4,1	7,2	14,0	3,0	5,3
30	6,6	11,0	24,0	5,2	9,1	2,50	21,0	4,6	7,9	16,0	3,5	6,0
41	9,0	15,0	32,0	7,0	12,0	4,00	27,0	5,9	10,0	21,0	4,6	7,9
50	11,0	19,0	39,0	8,5	14,0	6,00	34,0	7,4	12,0	26,0	5,7	9,8
80	17,0	30,0	60,0	13,0	22,0	10,00	50,0	11,0	19,0	38,0	8,3	14,0
100	22,0	38,0	75,0	16,0	28,0	16,00	80,0	17,0	30,0	55,0	12,0	20,0
140	30,0	53,0	105,0	23,0	39,0	25,00	100,0	22,0	38,0	65,0	14,0	24,0
170	37,0	64,0	130,0	28,0	49,0	35,00	135,0	29,0	51,0	75,0	16,0	28,0



Когда прокладывается несколько ветвей, каждая оборудуется автоматом номиналом 25А. соответственно нужно проследить, чтобы к линии подключалось правильное количество приборов. Правда, в этом аспекте возможны исключения. Например, если при организации проводки в квартире своими руками, вы решили отвести отдельную цепь под освещение, для нее нужен автомат 16А. Но это если число лампочек и розеток не превышает 20 штук, и не планируется подсоединение питания мощных бытовых установок типа стиралки, микроволновки, чайника и т.д.

Какая схема подключения лучше?



Даже для однокомнатных квартир есть два варианта. В одном случае схемой предусматривается один контур, в другом несколько. Одноконтурная цепь в современном строительстве не применяется, так как является устаревшей и неэффективной. Даже если есть один запитанный прибор мощностью более киловатта, лучше предусмотреть отдельную линию, и оснастить ее устройством защиты. Тогда поломка не выведет из строя всю проводку. Освещение, телевизор и все остальное будет работать бесперебойно и безопасно.

Те, кто приобрел квартиру в старом доме (сталинка, хрущевка), должны понимать, что во время, когда велась стройка, других способов не знали. Поэтому желающие делать капитальный или косметический ремонт должны заменить проводку полностью. Не просто поменять старые провода на новые, а разработать свою, индивидуальную схему, и реализовать ее. Одноконтурная система подходит для гаража или дачного домика, где не установлены мощные бытовые приборы. В остальных случаях монтируют многоканальную цепь.

Вариант 2: 2, 3-комнатная квартира

При разработке схемы число помещений и зон значения не имеет. Суть разделения цепи на линии производится по другому принципу – функциональному. При этом пользуются следующими рекомендациями:

1. Сеть для розеток имеет смысл поделить на несколько групп соответственно количеству помещений.
2. Осветительная группа тоже делится покомнатно, а также в зависимости от степени сложности иллюминации.
3. Кухонная линия выделяется отдельно, и дополнительно разделяется на ветви для освещения, обеспечения мощного оборудования и прочих кухонных принадлежностей.
4. Цепь санузла по количеству соответствует типу: совместный, раздельный.

Для устройства охранной, противопожарной системы и видеонаблюдения отводится отдельная ветка, которая должна работать независимо от остальных приборов, точек потребления, освещения.

Рекомендуем к прочтению — как пользоваться мультиметром.

Выводи и полезное видео по теме

Все начинается с проектирования. Разработайте индивидуальную схему подключения, приспособленную к особенностям архитектуры и интерьера комнат. Разделите проводку на линии. Предусмотрите отдельный провод для подачи электричества к мощным потребителям. Освещение пусть будет независимым. А чтобы не допустить ошибок во время монтажа, просмотрите видео, в которых инженеры-электрики расскажут обо всех особенностях и подводных камнях. Тогда вы сможете уложить проводку собственными руками не хуже профессионалов.

Рекомендуем к прочтению — схема подключения трехфазного двигателя.

Как использовать программное обеспечение для электрического плана дома | Электрические и телекоммуникационные планы | Схемы подключения с помощью ConceptDraw DIAGRAM

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0003 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw DIAGRAM позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Решение Electric and Telecom Plans, предоставляющее электрические и телекоммуникационные трафареты, электрические символы планов этажей и готовые примеры, полезно для электриков, дизайнеров интерьеров, менеджеров по телекоммуникациям, строителей и других технических специалистов при создании электрических визуальных планов и телекоммуникационных чертежей. , домашний электрический план, жилой электрический план, план беспроводной связи, электрические планы этажей, будь то часть планов здания или независимые.

Схема соединений представляет собой исчерпывающую схему каждой системы электрических цепей, показывающую все разъемы, проводку, клеммные колодки, сигнальные соединения (шины) между устройствами и электрическими или электронными компонентами цепи. Он также идентифицирует провода по номерам проводов или цветовой маркировке. Схемы подключения необходимы для устранения неполадок и ремонта электрических или электронных цепей.

Планирование и строительство любого здания начинается с проектирования его плана этажа и набора электрических, телекоммуникационных, трубопроводных, потолочных планов и т. д. Решения области строительных планов ConceptDraw Solution Park могут эффективно помочь вам разработать все эти планы. Давайте быстро и легко спроектируем план электроснабжения дома в ConceptDraw DIAGRAM.

Это решение расширяет возможности ConceptDraw DIAGRAM.9.5 (или более поздней версии) с образцами электротехники, обозначениями электрических схем, обозначениями электрических схем, шаблонами и библиотеками элементов дизайна, которые помогут вам разрабатывать электрические схемы, цифровые и аналоговые

Программное обеспечение CAD (автоматизированное проектирование) используется для улучшения качества проектирования и производительности проектировщика, для создания базы данных для производства. Компьютерное проектирование используется во многих областях: в механическом и промышленном дизайне, при проектировании электронных систем и электрических схем для архитектурного проектирования, в автомобильной, аэрокосмической, судостроительной промышленности.

Создайте электрическую схему

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.
Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET.

, Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

В электротехнике выключатель — это электрический компонент, который может размыкать электрическую цепь, прерывая ток или перенаправляя его с одного проводника на другой. Механизм переключателя может приводиться в действие непосредственно человеком-оператором для управления цепью (например, выключатель света или кнопка клавиатуры), может приводиться в действие движущимся объектом, таким как дверной выключатель, или может приводиться в действие какой-нибудь чувствительный элемент для давления, температуры или расхода. Реле – это переключатель, который приводится в действие электричеством.

Переключатели предназначены для работы с широким диапазоном напряжений и токов; очень большие выключатели могут использоваться для изоляции высоковольтных цепей на электрических подстанциях.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

На данном образце показана схема электропроводки квартиры. Расположение розеток и основное управление вы можете увидеть на этой схеме. Электрическая схема является важной частью архитектурного проекта.
Используя предварительно разработанные объекты, шаблоны и образцы решения по электротехнике для ConceptDraw DIAGRAM, вы можете быстро и легко создавать свои собственные профессиональные электрические схемы, электрические схемы.

Решение Network Layout Floor Plans расширяет функциональные возможности программного обеспечения ConceptDraw DIAGRAM мощными инструментами для быстрого и эффективного документирования сетевого оборудования и отображения его местоположения на профессионально разработанных сетевых планах этажей. Никогда прежде создание планов этажей сетевой компоновки, планов сетевых коммуникаций, планов топологии сети и карт топологии сети не было таким простым, удобным и быстрым, как с помощью предварительно разработанных шаблонов, образцов, примеров и полного набора векторных элементов дизайна, включенных в планы этажей сетевой компоновки. решение. Все перечисленные типы планов станут хорошей поддержкой для будущей правильной разводки кабелей и установки сетевого оборудования.

Все сети разные и требуют разной проводки. Они могут быть простыми и состоять из двух компьютеров, соединенных сетевым кабелем, или сложными и состоять из нескольких компьютеров, коммутаторов, концентраторов.
Этот пример был создан в ConceptDraw DIAGRAM с использованием решения «Компьютеры и сети» из области «Компьютеры и сети» в ConceptDraw Solution Park и показывает сетевое подключение.

ConceptDraw предлагает вам ряд готовых шаблонов организационных диаграмм, которые вы можете использовать в своих чертежах. Они сгруппированы в тематические наборы в виде файлов шаблонов организационных диаграмм. Создайте профессиональную оргдиаграмму с помощью ConceptDraw быстро и легко!

ConceptDraw DIAGRAM со специальными инструментами, необходимыми для простого рисования блок-схем, блок-схем, гистограмм, гистограмм, круговых диаграмм, разделенных гистограмм, линейных графиков, площадных диаграмм, точечных диаграмм, круговых стрелок, диаграмм Венна, пузырьковых диаграмм, концептуальных карт, электрические схемы, схемы и многое другое.
Используйте решение Basic Diagramming для создания собственных диаграмм, диаграмм и графиков для графического общения, объяснения деловых и личных идей и концепций, простого визуального представления числовых данных, сложных структур, логических отношений, пошаговых последовательностей действий или операций. .

ConceptDraw DIAGRAM — это мощное программное обеспечение для проектирования электрических систем. Электротехническое решение из инженерной области ConceptDraw Solution Park позволяет легко, быстро и эффективно рисовать профессионально выглядящие электрические, принципиальные и электрические схемы и схемы, схемы технического обслуживания и ремонта для электроники и электротехники, а также многие другие типы диаграмм.

Электрические вращающиеся машины, такие как двигатели и генераторы, являются жизненно важными активами любой электростанции или крупной промышленной компании.

Электродвигатель представляет собой электрическую машину, преобразующую электрическую энергию в механическую. Обратное этому преобразование механической энергии в электрическую и осуществляется электрическим генератором.
В нормальном автомобильном режиме большинство электродвигателей работают за счет взаимодействия между магнитным полем электродвигателя и токами обмотки для создания силы внутри двигателя. В некоторых приложениях, например, в транспортной отрасли с тяговыми двигателями, электродвигатели могут работать как в двигательном, так и в генераторном или тормозном режимах, чтобы также производить электрическую энергию из механической энергии.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Если вы каждый день имеете дело с бухгалтерскими процедурами, вы можете прийти к тому, что вам нужно будет нарисовать блок-схему бухгалтерского учета с указанием всех необходимых деталей для получения правильного результата и для достижения успеха в вашей сфере деятельности. Сделать это действительно просто, если у вас есть ConceptDraw DIAGRAM — уникальная программа, позволяющая создавать любые диаграммы и блок-схемы, а также схемы, диаграммы и планы. Этот продукт настолько особенный, что как только вы начнете его использовать, вы быстро поймете, как он работает, и вам никогда не понадобится никакое другое программное обеспечение для создания всего вышеперечисленного, чтобы в результате увидеть невероятную, умную, профессиональную, сложную блок-схему.

Решение для химической и технологической инженерии содержит различные предварительно разработанные элементы схемы технологического процесса, относящиеся к контрольно-измерительным приборам, контейнерам, трубопроводам и распределительным устройствам, необходимым для химической технологии, и может использоваться для составления карты химических процессов или простого создания различных схем химических и технологических процессов в ConceptDraw DIAGRAM.

Полевой транзистор металл-оксид-полупроводник (MOSFET, MOS-FET или MOS FET) представляет собой тип транзистора, используемого для усиления или переключения электронных сигналов.
Хотя МОП-транзистор представляет собой четырехконтактное устройство с клеммами истока (S), затвора (G), стока (D) и корпуса (В), корпус (или подложка) МОП-транзистора часто подключается к клемме истока, что делает его трехвыводным устройством, как и другие полевые транзисторы. Поскольку эти две клеммы обычно соединены друг с другом (закорочены) внутри, на электрических схемах отображаются только три клеммы. МОП-транзистор на сегодняшний день является наиболее распространенным транзистором как в цифровых, так и в аналоговых схемах, хотя одно время транзистор с биполярным переходом был гораздо более распространенным.
26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Локальная сеть (LAN) — это сеть устройств, которые соединяются друг с другом в пределах дома, школы, лаборатории или офиса. Обычно локальная сеть состоит из компьютеров и периферийных устройств, связанных с локальным сервером домена. Все сетевые устройства могут использовать общие принтеры или дисковое хранилище. Локальная сеть обслуживает многие сотни пользователей. Как правило, локальная сеть включает в себя множество проводов и кабелей, для которых требуется предварительно разработанная сетевая схема. Они используются ИТ-специалистами для визуального документирования физической структуры и расположения локальных сетей.
ConceptDraw — идеальное программное обеспечение для построения сетевых диаграмм с примерами схем LAN. ConceptDraw Network Diagram идеально подходит для сетевых инженеров и проектировщиков сетей, которым необходимо рисовать схемы локальных сетей.

Как нарисовать компьютерную сеть

Электрический разъем — это электромеханическое устройство, используемое для соединения электрических выводов и создания электрической цепи. Электрические разъемы состоят из вилок (штыревые) и гнезд (гнездовые). Соединение может быть временным, как для портативного оборудования, требовать инструмента для сборки и снятия или служить постоянным электрическим соединением между двумя проводами или устройствами.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Как спланировать электрическую проводку дома?

Не знаете, с чего начать и на что обратить внимание, приступая к проекту замены электропроводки или новой электрической схемы? Читайте дальше…

Независимо от того, ремонтируете ли вы весь дом, просто ремонтируете одну комнату или добавляете в свой дом совершенно новую секцию, хорошо ли вы понимаете требования к электричеству для проекта?

Или, если вы приступаете к проекту перемонтажа в уже готовом доме, сколько изменений и дополнений вы должны учесть? Здесь три профессионала проведут вас через весь процесс.

Профессиональная консультация от: Ангуса Эйтеля из Fiftypointeight Architecture + Interiors; Ева Бирн из хаусологии; Бенджамин Пратт из B Electrical London

Outpost London

Заблаговременный план
Нашим экспертам было ясно, что если вы планируете новую пристройку, преобразование мансарды или полную реконструкцию, планы по освещению, розеткам и другим электрическим вопросам не должны откладываться до начала строительных работ. .

Замена электропроводки в уже построенном доме — это совсем другое, но приведенные здесь советы помогут вам понять, что вам нужно учитывать.

«Мы, как правило, начинаем планировать электрические схемы, как только получаем разрешение на проектирование — другими словами, как только мы согласовали схему», — говорит архитектор Ангус Эйтель.

Иногда процесс может потребоваться запустить еще раньше. Он приводит пример проекта в национальном парке Саут-Даунс, в котором действует политика темного неба. «Это потребовало от нас продумать освещение, окна и мансардные окна на этапе планирования», — говорит он.

Несовершенные интерьеры

Проверьте, не нужно ли обновить существующую электропроводку
Не уверены, что весь ваш дом нуждается в замене электропроводки? «Если вашим установкам более 20 лет или кажется, что за эти годы было сделано много работ своими руками, лучше начать заново», — говорит электрик Бенджамин Пратт. «Потенциально в стенах и под полами скрыто много бедствий».

Будет ли после этого дом выглядеть как бомбоубежище? «Есть методы, которые могут использовать электрики, чтобы свести беспорядок к минимуму, — говорит Бенджамин, — но после этого вам, возможно, придется нанять декоратора».

Otta Design

Решите, какие специалисты будут наиболее полезны для вашего проекта. максимально эффективно использовать каждое пространство. Чертежи архитектора точно и ясно передают эти планы строителю».

«[Как архитектурное бюро] мы можем посоветовать схемы освещения, которые важны для создания гибкости в больших помещениях с открытой планировкой», — говорит Ангус. «Наши спецификации также обеспечат точность цен на электрика на этапе тендера».

Если это не архитектурный проект, а полная замена электропроводки, хороший электрик сможет помочь вам с тем, что вам нужно включить или добавить. Также стоит записаться на консультацию к дизайнеру интерьеров, чтобы обсудить, какие изменения помогут улучшить ваш дом и то, как вы в нем живете.

Просмотрите профессиональный каталог Houzz, чтобы найти идеальных специалистов для своей работы.

Banda Property

Прогулка по электрическому маршруту
Придумать, где вам потребуются розетки и источники света, не говоря уже обо всех электроприводах, о которых вы, возможно, не подумали, может быть головокружительно. Именно поэтому архитектор или дизайнер могут быть незаменимы в этом элементе планирования. Но хорошо иметь список ваших конкретных потребностей, когда вы встречаетесь.

Если вам нужно заменить электропроводку во всем доме, архитектор Ева Бирн предлагает этот совет, чтобы добиться определенного прогресса. «Начните с входной двери и представьте, как вы собираетесь использовать каждое пространство, перемещаясь по дому. Основные элементы, которые следует учитывать, включают выключатели света, освещение, розетки, модемы и телевизионные точки».

Чтобы узнать больше от любого из дизайнеров, чьи фотографии представлены в этой статье, нажмите на изображение, затем «Узнать больше», если вы находитесь в приложении, и перейдите по ссылкам на профиль профессионала.

Domus Nova

Думайте о своем освещении слоями
«Как минимум вам понадобится как общее потолочное освещение, так и локальное рабочее освещение», — объясняет Ева.

«Встраиваемые потолочные светильники — самая популярная форма потолочного освещения в настоящее время, но я предпочитаю их не для всех комнат», — говорит она. «Трековое освещение — это отличная альтернатива, с огромным разнообразием точечных светильников, доступных в соответствии с вашим вкусом и стилем. Потолочные светильники всегда должны быть на диммере, что позволит вам изменить настроение в комнате одним поворотом запястья».

Рабочее освещение не менее важно. Это обеспечивает удобный источник света для таких вещей, как чтение, приготовление пищи или шитье. «Розетки на 5 ампер незаменимы для этого, — говорит Ева, — поскольку они [могут быть подключены] позволяют одновременно включать напольные и настольные лампы с помощью одного выключателя на двери».

Подумайте, где вы разместите мебель, а также как вы будете использовать комнату при планировании освещения и расположения розеток. И не забудьте учесть тени, которые может создавать свет. «Встроенные потолочные светильники являются главными виновниками, — говорит Ева, — и тени могут создавать особые проблемы в ванных комнатах и ​​на кухнях. Верхние светильники в ванных комнатах могут отбрасывать тени на ваше лицо».

Она советует преодолеть это, используя горизонтальную арматуру или размещая настенные светильники по обе стороны от зеркала в ванной. На кухне подшкафная подсветка будет равномерно освещать рабочую поверхность.

Ангус добавляет, что большинство осветительных приборов сейчас светодиодные. «Цветовая температура светильников важна, но вы не обязательно хотите, чтобы она была одинаковой во всех комнатах», — говорит он. «Кухни, как правило, холодного белого цвета, а гостиные — теплого белого».

Учитывайте везде, где вы также можете использовать светодиодные ленты. «Они могут быть полезны как способ скрыть источники света, особенно вокруг встроенной мебели, на кухнях и вокруг мансардных окон», — говорит Ангус.

Ромилли Тернер Дизайн интерьера

Ваши решения на будущее
В значительной степени, когда вы принимаете решения по электрике — например, подвесной светильник будет проходить над столом в фиксированном положении — это обычно не просто изменить. Это может затруднить принятие решений, особенно если вы любите передвигать мебель. Но есть несколько инсайдерских хитростей, чтобы держать руку на пульсе. Ангус предлагает принять некоторые меры для обеспечения безопасности в будущем:

• Убедитесь, что кабели к подвесным светильникам оставлены длинными — например, дополнительный кабель длиной от 1 до 2 м спрятан в потолке. Это позволит вам переместить этот кулон, вырезав дыру в потолке, переместив фитинг, а затем просто отремонтировав исходную дыру — не значительные затраты.
• Разрешить установку дополнительных светильников на потолке – другими словами, предусмотреть проводку, скажем, для шести светильников, а установить только четыре (и сохранить размеченный чертеж), что позволит легко установить дополнительные светильники позднее.
• Если вы действительно хотите быть уверенным в завтрашнем дне, вы можете установить систему управления, такую ​​как KNX, которая обеспечивает подход «включай и работай» для всех электрических фитингов, используя единую кабельную систему. Мы часто используем 5-амперные цепи в жилых помещениях, чтобы обеспечить гибкость при размещении напольных или настольных ламп, сохраняя при этом возможность включать их все, когда вы входите в комнату.
• Не забывайте думать о том, куда отправится новогодняя елка раз в год. Это позволит избежать необходимости в удлинителе.

Niche Interiors

Знайте, что нужно вашему электрику
«Мне нужно знать, как клиент хочет, чтобы все выглядело, когда оно будет закончено», — говорит Бенджамин. Хотя он может работать с чертежами, он говорит, что предпочтительнее также встретиться на месте и обсудить необходимую работу, прежде чем он предложит цену для проекта.

Это также позволяет заранее устранять неполадки, особенно если вы не привлекаете архитектора или дизайнера. «Клиенту могут понадобиться розетки, которые не разрешены правилами, или фитинги, которые могут не работать в определенных положениях», — говорит он.

Хорошая связь также важна. «Что чаще всего тормозит проект? Люди принимают новые решения и не информируют всех об изменениях», — говорит Бенджамин. «Я могу преодолеть большинство других препятствий, которые могут возникнуть в проекте, но я не могу преодолеть, не зная чего-то».

Barnes Design

Учитесь на типичных ошибках
«Самая распространенная ошибка, которую допускают люди при планировании электрической схемы, — недооценка количества необходимых розеток, — говорит Ева. «В каждом случае стоит ставить двойные, а не одинарные розетки, и всегда больше, чем вы думаете, что вам нужно.

«Еще одна ошибка — неправильно оценивать схему освещения с точки зрения учета различных настроений, которые вам нужны в разное время дня и года», — продолжает она. «Люди часто переоценивают количество необходимых встраиваемых потолочных светильников, создавая эффект «подиума».

Бенджамин рассказывает поучительную историю. «Клиент недавно получил новую кухню. В нем у нее было две духовки, подключенные к Wi-Fi, холодильник с WiFi и стиральная машина с WiFi. В конце она сказала: «О, но у меня в этой комнате плохой интернет». Если бы я знала, я могла бы исправить проблему с помощью новых кабелей, чтобы улучшить ее покрытие Wi-Fi. Но в тот момент было слишком поздно.

«Обычно люди устанавливают маршрутизаторы перед домом, — говорит он, — и к тому времени, когда сигнал проходит через несколько стен и достигает задней части дома, он становится намного слабее».

Ангус предлагает еще несколько требований к электроснабжению, которые домовладельцы часто упускают из виду:

• Проводная система дымовой сигнализации, охватывающая каждый этаж дома, и тепловой датчик на кухне.
• Новый потребительский блок (блок предохранителей) при необходимости – почти наверняка, если вы добавите удлинитель.
• Органы управления системой отопления.
• Внешнее освещение.
• Тревога вторжения.
• Не обязательно очевидные кухонные принадлежности (вытяжка, кран с кипятком, мусоросборник, ящик для подогрева, индукционная плита).
• Технологии, такие как проводные выводы данных для телевизоров и динамиков обратно к маршрутизатору или концентратору, что позволяет избежать тянущихся проводов.

John Davies Пейзаж

Внешний вид
Не забывайте об уличной электрике, когда вы выполняете работу — розетки и освещение.
