Почему горит лампочка при выключенном свете: Почему светодиодная лампа тускло горит после выключения?

Почему моргает энергосберегающая лампочка при выключенном выключателе

В некоторых случаях при выключенном свете моргает лампочка. Явление неприятное для глаз к тому же значительно сокращает срок службы ламп. Почему так происходит и как с этим бороться, поговорим дальше.

Содержание статьи

Причина №1 моргания светодиодных и энергосберегающих ламп

Если у вас стоят выключатели со светодиодной или неоновой подсветкой, при установке эконом-ламп (их еще называют энергосберегающими или компактными люминесцентными) при выключенном свете они начинают моргать. Та же ситуация наблюдается с некоторыми (дешевыми китайскими) светодиодными лампами. Происходит их кратковременное включение — на доли секунд — и мгновенное выключение. Повторяется это довольно часто — каждые пару-тройку секунд.

Причина проста. Моргает светодиодная LED или люминесцентная лампочка при выключенном свете из-за наличия цепи питания светодиода подсветки и особенностей устройства этих ламп. В отличие от ламп накаливания, энергосберегающие и светодиодные лампы работают от постоянного тока 12 В. Но подключаются они в сеть 220 В, а преобразование происходит в цоколе лампы, где установлен диодный мост и конденсатор — схема, преобразующая 220 В переменного тока в 12 В постоянного.

Цепь питания подсветки выключателя создает условия для заряда конденсатора лампы

Когда вы переводите выключатель в состояние «выключено», все равно есть цепь питания светодиода/неоновой лампы, из-за чего они и светятся. По этой цепи текут микротоки — для подсветки больше не нужно. Они малы, но их достаточно для того, чтобы конденсатор в лампе накопил заряд, достаточный для старта лампы (который установлен в цоколе лампы). В результате лампа загорается. Но, так как заряд все-таки слишком мал и нормальной подпитки его нет, лампа быстро тухнет. Вот и получается моргание.

Иногда — при некоторых выключателях — лампы не мигают, а горят вполнакала. Это происходит потому, что сопротивление, которое стоит в цепи питания подсветки, мало. В результате тока хватает на поддержание небольшого заряда конденсатора. Потому и получается, что лампы горят при выключенном свете. Чаще этим страдают ЛЕД лампы (светодиодные). Методы борьбы с этим явлением такие же, как и с морганием.

Положение когда моргает лампочка при выключенном свете не только неприятно для глаз. Есть еще одно следствие: каждая лампа рассчитана на какое-то количество включений-выключений. При моргании за доли секунды происходит этот цикл. В минуту их может быть 10 и больше. Понятное дело, что очень скоро лампа выйдет из строя. Так что бороться с тем, что при выключенном свете моргает лампочка, необходимо сразу после обнаружения.

Устраняем проблему №1

После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.

Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

• не менее 220 кОм, если подсветка с неоновой лампой;
• не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.

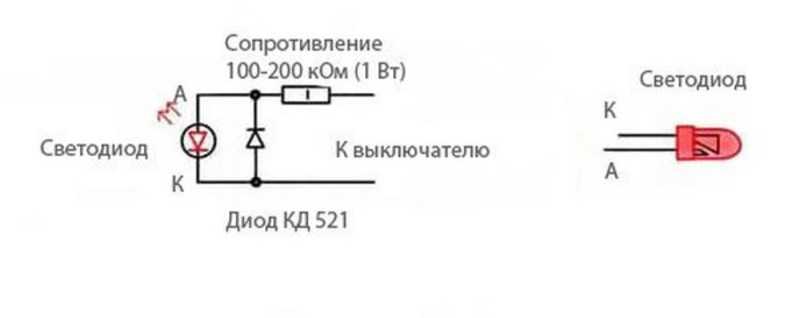

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом.

После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…





Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике. Важно только чтобы он подключался параллельно лампе.

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы

На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.

Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.

Причина №2 и ее устранение

Если выключатель у вас стоит без подсветки, а светодиодная или эконом-лампа мигает при выключенном свете, значит есть ошибка в подключении. Скорее всего, на выключателе разрывается не фаза, как должно быть, а ноль. Кроме того, что это очень опасно, приводит вот к такому явлению — миганию некоторых ламп.

При правильном подключении выключателя, клавишей разрывается фаза

Устраняется это исправлением ошибки — надо проверить, на каком из проводов находится фаза и правильно подключить выключатель. Если на этой линии все выключатели подключены неправильно, можно перекинуть провода в щитке. Если только часть — придется делать это на каждом неправильно подключенном выключателе.

Причина №3: почему моргает лампочка если все подключено правильно

Иногда и выключатель без подсветки, и на него заходит фаза, а все равно моргает лампочка при выключенном свете. Тогда причина в плохом состоянии проводки. Может быть дело в контакте, а может — в проблемах с изоляцией. Если контакты можно подтянуть, заварить, перезаделать, то проблемы с изоляцией решаются только полной заменой проводки.

Один момент: проблемы с изоляцией — это значит большой ток утечки. Если стоит у вас на линии УЗО (устройство защитного отключения), оно будет часто отключать линию. Если УЗО нет и проводка старая, вы это никак не определите. Вернее, определить можно, с использованием омметра и привлечения специалистов. При значительных повреждениях можно убедиться в наличии этой проблемы при помощи мультиметра и прозвонки проводов «на землю». Ну, и моргает лампочка — это частное проявление того, что изоляция повреждена и есть значительные токи утечки.



Почему мигает выключенная энергосберегающая лампочка?

Многие люди уже давно заменили обычные лампы накаливания на энергосберегающие, и некоторые из них столкнулись с проблемой мигания лампочки при выключенном свете.

С чем связано это неприятное явление и какие электромонтажные работы проводить в связи с этим, разберёмся в нашей статье.

ЭНЕРГОСБЕРЕГАЮЩИЕ ЛАМПОЧКИ ИМЕЮТ НЕМАЛО ПЛЮСОВ, НО МИГАНИЕ ПРИ ВЫКЛЮЧЕНИИ ЯВЛЯЕТСЯ ИХ «ФИРМЕННЫМ» МИНУСОМ

Почему мигает энергосберегающая лампочка при выключенном свете?

Подобный феномен встречается в помещениях, где установлены выключатели со светодиодной подсветкой. При выключении света светодиод загорается и указывает ночью путь к выключателю. Это очень удобно для пользователей, но не слишком вписывается в схему работы энергосберегающей лампочки – при функционировании с таким светодиодным выключателем лампочки начинают мигать, что особенно заметно в тёмное время суток. Засыпать под такую безмолвную «дискотеку» понравится далеко не каждому.

В отличие от ламп накаливания, люминесцентные и светодиодные лампы работают от постоянного источника питания. И на первый взгляд это может показаться странным – ведь на лампу в люстре подаётся переменное напряжение в 220 В, а выпрямителей для создания постоянного напряжения в патронах и люстрах нет. Однако этот выпрямитель находится внутри любой современной лампы.

СТРОЕНИЕ ЭНЕРГОСБЕРЕГАЮЩЕЙ ЛАМПОЧКИ

Энергосберегающие лампочки имеют электронную плату, находящуюся между цоколем и трубкой. Эти платы называются электронными балластами, обеспечивающими работу прибора.

На вход диодного моста (выпрямителя) подаётся переменное напряжение, а на выходе мы получаем уже постоянное напряжение. Для сглаживания пульсаций напряжения в лампу устанавливается сглаживающий конденсатор, он-то и является причиной, по которой мигает выключенная лампочка. Впрочем, если говорить точнее, конденсатор является лишь одной из составляющих причины мигания лампочки. Дело в том, что в выключателях с подсветкой в выключенном положении протекает электрический ток, который служит питанием для светодиода. И движется он по схеме «сеть-подсветка-люстра-сеть». Этот ток имеет незначительную величину (около сотой части ампера) и никак не влияет на счётчик.

Этот самый ток, питающий светодиод, протекая через люстру, заряжает конденсатор в электросхеме. Как только конденсатор получает заряд тока, достаточный для запуска, происходит активизация схемы, а, следовательно – вспышка энергосберегающей лампочки. После этого конденсатор тут же разряжается, лампочка гаснет, и цикл начинается заново.

ПОДСВЕТКА ВЫКЛЮЧАТЕЛЯ – ПРИЧИНА МИГАНИЯ ЛАМПОЧКИ ПРИ ВЫКЛЮЧЕННОМ СВЕТЕ

Самой большой проблемой мигания лампочки является вовсе не дискомфорт для пользователя, а быстрая выработка ресурса лампочки – её хватает на 1-2 месяца, после чего прибор можно смело выкидывать. А ведь стоимость энергосберегающей лампы не так мала, чтобы менять её раз в пару месяцев.

Производители энергосберегающих лампочек, знакомые с данной проблемой, могут делать на упаковке приписки вроде таких: «Нельзя использовать с клавишными выключателями с подсветкой, фотоэлементами, регуляторами яркости, диммерами, таймерами и пр.», однако это не является обязательной информацией.

Как устранить проблему мигания лампочки?

Есть несколько способов сделать так, чтобы энергосберегающая лампочка не мигала.

Убираем подсветку

Самым очевидным и простым решением будет отключение индикатора на выключателе. Это позволит избавиться от проблемы без дополнительных затрат.

1. Вскройте крышку выключателя
2. Отключите или перекусите провода, идущие к подсветке

Не перепутайте провода подсветки с силовыми проводами!

Теперь при отключённом свете ток, подзаряжающий конденсатор, не будет протекать, а лампа перестанет мигать.

ОТКЛЮЧИТЕ ПОДСВЕТКУ КЛАВИШИ, И ЛАМПОЧКА В ЛЮСТРЕ ПЕРЕСТАНЕТ МИГАТЬ

Заменяем выключатель

Выключатель с негорящей подсветкой может показаться кому-то не слишком привлекательным, так как он будет выглядеть как сломанный. Вы можете заменить все нужные выключатели на обычные, без светодиодов.

МОЖНО ИСПОЛЬЗОВАТЬ ВЫКЛЮЧАТЕЛЬ БЕЗ ПОДСВЕТКИ

Подключаем обычную лампу

Если в вашей люстре несколько рожков, вы можете вкрутить параллельно с энергосберегающими лампами обычную. При таком раскладе ток, подзаряжавший ранее конденсатор, будет уходить в нить накала. Однако такой способ вряд ли понравится тем, кто целенаправленно сменил обычные лампочки на энергосберегающие для экономии. Кроме того, в светильнике просто может не быть места для такой лампочки, да и выглядит она иначе, и будет нарушать гармонию и эстетичность прибора.

ПОДКЛЮЧИТЕ ОБЫЧНУЮ ЛАМПОЧКУ ВМЕСТЕ С ЭНЕРГОСБЕРЕГАЮЩЕЙ

Подключаем дополнительное сопротивление

Если менять выключатель не хочется, и вкручивать обычную лампочку – тоже, остаётся вариант подключения резистора (дополнительного сопротивления) параллельно лампе.

Номинальное сопротивление нужного резистора должно составлять 50 кОм, а мощность – 2 Вт. Стоит он недорого, и приобрести его можно в любом радиолюбительском магазине.

В работе люстры резистор никак участвовать не будет, а в отключённом состоянии, когда включается подсветка выключателя, он будет потреблять ток, заряжающий конденсатор в лампочке.

Чтобы обеспечить достаточную безопасность этого решения, изолируйте резистор при помощи термоусадочной трубки. Подключить его можно в плафоне, распределительной коробке или у патрона лампы.

РЕЗИСТОР В СХЕМЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ


Соединяем подсветку с сетью


Если отдельным проводом соединить подсветку и сеть, лампочка перестанет мигать при выключенном свете. Однако подсветка работать будет постоянно – и когда люстра включена, и когда оны выключена. Дополнительные энергозатраты при этом минимальны, и потому данное решение можно считать одним из самых удачных.

Из нескольких перечисленных способов вполне можно выбрать наиболее подходящий для вас и воспользоваться им, ведь выпуск энергосберегающих ламп, не реагирующих на выключатели с подсветкой, пока не налажен, а отказываться от современных ламп и возвращаться к обычным будет слишком нерационально.


Специалисты компании «Адмирал» хорошо знакомы с проблемой мигающих лампочек, и учитывают возможность возникновения данной проблемы при установке переключателей в процессе своей работы. Воспользовавшись нашими услугами, вы не будете нуждаться в дополнительных работах, связанных с решением подобной проблемы!


Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

электрика — Почему при выключенном выключателе горит одна лампочка?

Задавать вопрос

спросил 8 лет, 10 месяцев назад

Изменено 7 месяцев назад

Просмотрено 9к раз

У меня проблема с освещением/проводкой, у меня есть два светильника в передней комнате, управляемые одним диммером, проблема в том, что один остается включенным постоянно, а другой включается, выключается и затемняется.

Провод выключателя идет к лампочке, которая включается и выключается, затем вторая лампочка (которая остается включенной) питается от этой лампочки одним 3-жильным 1,5-метровым кабелем.

Светильник остается включенным, в него входит только один кабель, а в другой входят 4 кабеля.

Конфигурация включенного светильника: одна земля (зеленый/желтый), одна нейтраль (черный) и одна нейтраль (красный), каждая из которых разделена на светильник на отдельных клеммах.

Конфигурация при выключении света в настоящее время такова: все четыре провода под напряжением (красные) собраны вместе в отдельную клеммную колодку (не подключены к светильнику), три нейтральных провода (черные) соединены вместе и входят в нейтраль этого света, все четыре заземляющих провода (зеленый/желтый) соединены вместе, идущие к земле этого фонаря, и один нейтральный провод (черный с красной муфтой), идущий в этот свет, что-то явно не так, но я не могу понять, что это любая помощь будет высоко оценена

• электрический

1

Красный провод, идущий ко второму фонарю (который идет в комплекте с остальными красными проводами на первом фонаре), необходимо соединить с черным проводом с красной гильзой. Поскольку в настоящее время он связан с остальными красными (горячими) проводниками, свет всегда получает питание. Черный провод с красной оплеткой — это горячий провод, на который подается питание только при включенном переключателе.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрический — Мой выключатель, идущий к свету в ванной, регистрирует 120 В, когда выключатель выключен. Когда свет горит на 0 В

Когда я кладу свой мультиметр на провода, идущие к освещению в ванной, я регистрирую ноль, пока свет горит. Когда я выключаю свет, напряжение подскакивает до 120 В. В чем причина?

• электрические

11

Ну, вот схема (в отличие от электрической схемы) типичной схемы переключателя. Свет — R1, и это сопротивление примерно правильное. VM1 — ваш вольтметр.

Переключатель разомкнут. По петле ток не течет. Текущий равен 0. Это важно.

Можете ли вы вычислить X вольт? Подсказка: подключен напрямую проводом

к 0 вольт.

Что мы знаем о Y вольтах? Мы знаем, что напряжение на резисторе должно быть Y — X. Таким образом, мы можем применить закон Ома.

 Напряжение на резисторе = Ток x Сопротивление
  Y - X = ток x 1200 Ом


Вы можете это решить? Помните, что вы уже знаете Current и X. (оба равны нулю).

Подсказка: сколько всего равно нулю?

Предположим, что вы прикасаетесь двумя щупами измерителя к двум винтам на переключателе:

• Когда переключатель включен, два винта соединены. Таким образом, весь световой ток проходит через почти идеальный проводник (два металлических винта плюс очень короткий кусок меди). Измеритель, имеющий какое-то сопротивление, пытается измерить напряжение — но большая часть тока проходит через ключ и измеритель не видит, по сути, ничего = 0В. (Я знаю, что технически это сложнее, но я так это понимаю).
• Когда переключатель выключен, два винта не соединены. Горячий винт является эквивалентом горячего штифта сосуда. Переключаемый горячий винт является эквивалентом нейтрального контакта розетки. Поэтому, когда вы используете счетчик, вы получаете тот же результат, что и при использовании его на розетке — 120 В. Весь ток (который невелик, счетчик сконструирован так, что в настоящее время на самом деле течет очень небольшой ток через счетчик) проходит через счетчик, поэтому регистрируется полное напряжение.

Теперь это не точно правда. Когда переключатель выключен, переключаемая горячая сторона не является истинной нейтралью, она имеет нагрузку, как описано на схеме Харпера, между клеммой переключателя и нейтралью. Но результат номинально тот же.

Лучшим тестом была бы проверка между горячим и массовым (заземляющий винт или металлический ящик) и между переключением горячего и заземления. Горячая и земля всегда должны показывать ~120В. При переключении «горячий» и «земля» будет отображаться 0 В, когда переключатель выключен, но ~ 120 В, когда переключатель включен.

4

Вот как я интерпретирую вопрос. Выключатель может управлять светом двумя способами. Первый — переключением горячего (черного) на светлый, а второй — переключением обратного (белого) со светлого.
