Почему на двух проводах показывает фазу: Две фазы в розетке, причины и решение

Содержание

Две фазы в розетке, причины и решение

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении индикатора напряжения к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.

Но если розетка не работает, а индикатор показывает на проводах в розетке две фазы, что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой.  Откуда же берутся эти две фазы в розетке, давайте разберем возможные причины их появления:

Отгорел нулевой провод во внутренней системе электропроводки

Это наиболее распространенная причина. При отсутствии нулевого соединения фаза через нить накаливания лампочек в люстре, либо через электроприборы  включенные в другие розетки  наведенным током будет присутствовать и на нулевом проводе. При этом розетка, в которой находиться две фазы не работает. Правильно диагностировать данную причину можно выключив из всех розеток включенные в них электроприборы путем отсоединения вилок от розеток. Далее нужно перевести все выключатели в положение выключено. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор делает световое оповещение, а при прикосновении к нулевому, лампочка индикатора  светиться не должна. В этом случае причину неисправности следует начать искать:

  •  в местах недавно повешенных на стену картинах, фотографиях. Как правило в  95% случаев такой тюнинг жилья заканчивается перебитым проводом. В этом случае нужно отключить электропитание квартиры (выключить пробки, автоматы, пакетные выключатели) убедиться в отсутствии напряжения. Далее снять слой штукатурки  и освободить провод, визуально диагностировать место повреждения и устранить неисправность путем соединения проводов и их изоляцией. После проведения всех работ, включаем подачу напряжения и проверяем работоспособность розетки. После этого место повреждения можно замазывать штукатурным либо гипсовым раствором.
  • если же никаких работ по обновлению дизайна жилья перед тем как в розетке появились две фазы не проводилось, то  возможная неисправность может быть в распределительной коробке. В этом случае поиски  начать следует с распределительных коробок, которые находиться в комнате где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем обгоревшие, оплавленные либо отвалившееся провода. Если в этой распределительной коробке неисправности нет открываем ближайшее. После того как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое соединение, изолируем, закрываем крышку распределительной коробки, включаем электропитание и проверяем работоспособность розетки.
  •  в электро щитке. Если вы имеете доступ в силовой щит, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружения оплавленных проводов, подгоревших контактов, отвалившихся от мест присоединения проводов нужно немедленно обратиться в обслуживающую данный электрощит организацию для устранения неполадок. Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Произошло перенапряжение

  • Перенапряжение - это повышение или понижение значений напряжения с нормальных (220-230 вольт) до высоких (360-380 вольт) или наоборот низких (40-80 вольт). Когда происходит перенапряжение, сначала может моргать свет, потом начинают очень ярко или очень тускло гореть лампочки.

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт).  Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться  бытовая электроника. Моментально реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио и видео техника. Перегорают, либо начинают некорректно работать.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии. Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение  (40-80 вольт) или совсем ничего.

Что делать?

  • Нужно быстро отключить электроснабжение квартиры
  • выключить из розеток все бытовые приборы
  • перевести все выключатели в положение отключено.
  • Вызвать обслуживающий электро персонал.  Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.

Наведенный ток

Розетка работает в нормальном режиме, но при замере индикатором диагностируются две фазы. Такое явление часто встречается, если рядом с вашим домом проходит высоковольтная линия электропередач.

Это один из самых опасных случаев, так как наведенное напряжение будет диагностироваться индикатором даже при полностью отключенной подачей напряжения в квартиру, что может ввести в заблуждение даже профессионала в данном вопросе. В этом случае поможет вольтметр, либо мультиметр, он безошибочно покажет наличие или отсутствие напряжения.

Треугольник.

Для передачи электроэнергии между населенными пунктам напряжение электрической сети многократно повышается. Это делается для сокращения токовой нагрузки сети, проще говоря с ростом напряжения сила тока в линиях электропередачи понижается.

Например, если приходя в ВРУ жилых строений линейное напряжение сети (между фаз) составляет 380 Вольт, то на высоковольтных линиях электропередач напряжение может повышаться от 6 000 до 1150 000 Вольт.

Понижение до 380 Вольт, происходит внутри трансформаторных подстанций, где установлен понижающий трансформатор тока.

В электрике существуют две схемы соединения обмоток понижающих трансформаторов "звезда" и "треугольник". В большинстве случаев в современных электрических сетях для бытовых нужд применяется схема "звезды", здесь все стандартно, есть 3 фазы и ноль (глухозаземленная нейтраль). Линейное напряжение = 380 Вольт (напряжение между фаз), а  фазное = 220-240 Вольт (между фазой и нулем, землей).

На ВРУ, как  правило, приходит четырех жильный кабель, по которому подается напряжение 380 Вольт, далее происходит разделение на отдельные лини "ноль + фаза", которые и приходят в квартиру. В итоге на розетке получаем напряжение сети 220-240 Вольт.

А вот в "треугольнике" нуля нет, есть только три фазы и все. На ВРУ приходит трехжильный кабель, по которому подается напряжение 380 Вольт.

Так как в схеме треугольника фазное напряжение = линейному,  далее он делится на отдельные линии "фаза + фаза" и именно в таком виде напряжение приходит в жилые квартиры. То есть в такой сети на обоих контактах розетки будет две фазы, при этом бытовые электроприборы в нормальном режиме работы будут исправно функционировать.  В розетке будет напряжение 380 Вольт.

Стоит отметить, что схема треугольника в современных сетях встречается все реже и реже, в большинстве случаев в районах городов и селений старого жилого фонда.



Две фазы в розетке. Причины. Что делать?

Здравствуйте, уважаемые читатели сайта sesaga.ru. Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке, которая там оказывается на месте нуля, что заставляет сильно призадуматься.

На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.

Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.

Немного теории.

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или

фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом.

Совет. Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать мультиметр.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры;
2. Обрыв нуля на входе или внутри распределительной коробки;
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

1. Обрыв нуля во входном щитке дома или квартиры.

Во входном щитке дома или квартиры нулевой провод может оборваться на вводном автоматическом выключателе или на нулевой шине. Как правило, ослабляется винтовое соединение, из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обламывается на зажиме и повисает в воздухе.

Также из-за плохого контакта между зажимом и проводом происходит нагрев и обгорание провода и, как следствие, между ними образуется большое переходное сопротивление в виде нагара, которое постепенно переходит в обрыв.

При отсутствии нуля все электрические приборы в доме работать не будут.

Но если останется включенный в розетку хоть один бытовой прибор или останется включенный выключатель света, фаза через радиокомпоненты блока питания бытовой техники или нить накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нулевые провода электрической проводки. И как следствие, на обоих гнездах розеток и контактах выключателей будет присутствовать фаза. Это объясняется тем, что все нулевые провода электрической проводки соединяются вместе на нулевой шине.

Для определения такой неисправности достаточно отключить из розеток все бытовые приборы и отключить все выключатели света или выкрутить лампочки. После этих действий вторая фаза из розеток и контактов выключателей пропадет. Лечится неисправность восстановлением контактов на зажимах вводного автомата или на нулевой шине.

2. Обрыв нуля на входе или внутри распределительной коробки.

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет. Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

Может возникнуть ситуация, когда при сверлении отверстия, вкручивании самореза или забивании гвоздя в стену нарушается электрическая проводка. В довесок к этому, повреждение проводки сопровождается коротким замыканием, из-за которого провод повреждается полностью или частично. Лечится такая неисправность вскрытием места повреждения и восстановлением поврежденного участка провода.

Иногда при такой неисправности можно также наблюдать две фазы в розетке.
В момент замыкания происходит сварка фазной и нулевой жилы вместе, и поэтому фаза беспрепятственно попадает на нулевую жилу. Причем даже при выключенном из розеток электрооборудования и отключенных выключателей освещения фаза будет присутствовать на тех розетках и выключателях, на которые подается напряжение от этого провода.

Лечится неисправность восстановлением поврежденного участка проводки.

Если же остались вопросы, то в дополнение к статье посмотрите видеоролик, где также раскрыта тема обрыва нуля.

В этой статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у Вас в розетке появятся две фазы, Вы сможете легко определить и устранить подобную неисправность.
Удачи!

Две фазы в розетке | Причины и методы их устранения

Неисправность, связанная с одновременным действием двух фаз в розетках, встречается в определенных условиях. Но по своей важности она не уступает ни одной из известных неполадок, поскольку приводит к полному обесточиванию всех подключенных к домашней сети электрических приборов. Именно поэтому необходимо тщательно разобраться в причинах этого неприятного явления, способного привести к непредвиденным последствиям.

Теория о причине неисправности

Ситуации, при которой на втором контакте розетки или на цоколе лампочки освещения вместо привычного нуля появляется еще одно напряжение 220 вольт, имеет свое теоретическое обоснование. Несмотря на то что схемы подключения к розетке и лампочке отличаются между собой – причина их происхождения обычно одна и та же. Разобраться с тем, почему в розетках две фазы поможет рисунок, размещенный ниже по тексту.

Из него следует, что появление двух одинаковых напряжений на клеммах розетки, например, связано с обрывом нулевого провода и случайным попаданием фазы на этот контакт. По этой же причине через распределительную коробку она вместо ноля попадает на цоколь осветительных лампочек, которые после этого перестают нормально светиться.

Важно! Под действующим напряжением, которое наряду с током совершает работу в нагрузке, понимается разность потенциалов между двумя точками электрической цепочки.

В нормальном положении между клеммами розетки этот показатель будет иметь значение 220 – 0 = 220 Вольт, а после появление второй фазы он составит 220 – 220 = 0 вольт. По этому любой измерительный прибор, подключенный к контактам этого изделия, покажет на своем индикаторе «ноль». Включенные же в розетку бытовые устройства перестают нормально работать, а подсоединенные к сети лампочки – не горят.

Основные причины неполадки

Неполадка, связанная с появлением в розетке второй фазы, может возникнуть из-за следующего стечения обстоятельств:

  1. Во-первых, в питающей сети произошел случайный обрыв ноля.
  2. Во-вторых, на нулевой провод или контакт «попала» прокладываемая рядом с ним оголенная фазная жила.
  3. В-третьих, плохой контакт проводника на нулевой шине или вводном автомате.

Каждое из них следует рассмотреть отдельно.

Обрыв ноля

Сам по себе обрыв провода с «нулем» – это обычная неисправность, возникающая довольно часто. Причиной может быть пропадание контакта в любом звене электрической цепи (в щитке, распредкоробке или в контакте силовой розетки, например).

Обратите внимание: Самый неприятный случай – обрыв нулевой жилы в электропроводке, спрятанной глубоко в стене (то есть при скрытой ее прокладке).

Задачу поиска места обрыва в других местах решить также не очень просто. Для того чтобы справиться с ней, потребуется специальный измерительный прибор, называемый мультиметром.

Ноль оборван и замкнут на фазу

Для того чтобы после обрыва провода, подводящего к розетке ноль, на этом контакте появилась фаза – необходимо случайное ее попадание в данное место. Такое событие хоть и редко, но все же случается при длительной эксплуатации электропроводки. Поэтому такое повреждение нельзя исключать из рассмотрения, особенно если для защиты электросети применяются морально устаревшие пробки.

Возможна еще одна неисправность линейного силового кабеля, способная привести к проблеме того же типа и также ставящая пользователя перед вопросом: что делать? Это – обрыв или обгорания нуля, произошедшие из-за длительной эксплуатации провода, неправильно подобранного по сечению (или в ситуации, когда его случайно повредили).

Вместо автоматов – пробки

Вероятность возникновения ситуации с попаданием фазы на «ноль» наиболее велика, если вместо современных автоматов для защиты сети установлены пробки с «жучками», не рассчитанными на номинальные тока нагрузки. В этом случае при превышении током допустимой величины не рассчитанная на него изоляция может расплавиться. При этом нулевой провод при таких условиях сгорает, а фаза попадет на его поврежденный конец.

Две фазы, ошибочно подключенные в розетке

Еще один довольно редкий, но также возможный вариант неисправности – это ошибка монтажа электропроводки, при которой к обеим клеммам розетки подключены фазные ответвления от автомата. Отсутствие напряжения в этом случае будет наблюдаться в комнатах, подключенных к данному защитному устройству. Во всех остальных помещениях силовые розетки и лампочки будут работать нормально.

Смещение фаз

К таким распространенным и сложным неполадкам в трехфазной питающей сети относят смещение фаз в проводах силового кабеля, подведенного от подстанции до жилого строения или другого объекта. Для получения полноценного нуля в цепях, где трансформаторные обмотки и нагрузки соединены по схеме «звезда», потребители должны быть равномерно распределены между каждой из 3-х фазных линий.

При нарушении этого правила обеспечить полноценный нуль не получается, поскольку одна из фаз смещается в его сторону (можно сказать и наоборот). На приведенном ниже рисунке в векторном представлении показано, как происходит смещение нуля в сторону одной из трех фаз C (схема справа).

В результате на нулевой жиле появляется потенциал, тем больший, чем больше неравномерность распределения нагрузок по каждому из фазных направлений. В крайней ситуации он может достигнуть 220 Вольт и стать причиной наличия двух фаз в розетке.

Рекомендации по решению проблемы

Для выхода из возникшей ситуации и решения проблемы с наличием двух фаз, прежде всего, нужно определиться с причиной их появления. Если это произошло из-за обрыва нуля – сначала следует отыскать место повреждения с помощью прозвонки нулевой жилы посредством мультиметра.

Одновременно с этим необходимо надежно изолировать фазную жилу от уже проверенного и восстановленного «нуля». Для устранения неисправности, возникшей по вине старых пробок, потребуется срочно заменить их автоматическими выключателями, исключающими возможность выгорания проводов.

Убедиться в том, что на оба контакта розетки ошибочно подключены фазные провода, можно с помощью индикаторной отвертки. Если при прикосновении ее рабочим концом к обеим клеммам розетки индикатор показывает фазу (встроенная неоновая лампочка светится) – это значит, что при монтаже произошла ошибка. Для того чтобы устранить ее потребуется отсоединить один из проводов и подключить на его место нулевой проводник.

Самый сложный случай – описанное ранее смещение нуля в сторону одной фазы или обрыв (повреждение) нейтрального провода. Чтобы исправить это ненормальное положение можно сделать следующее:

  1. В частном доме необходимо будет замерить тем же мультиметром напряжения каждой фазы по отношению к нейтрали, которая ранее была проверена на целостность.
  2. При разнице в показаниях следует промерить токи в нагрузках.
  3. В случае отличия токовых величин необходимо попытаться выровнять их, правильно распределив нагрузки по фазам.
  4. При обнаружении повреждения нейтральной жилы потребуется заменить ее новым проводом большего сечения

В ситуации, когда индикатор показывает две фазы на розетке в городской квартире, а все рассмотренные варианты уже исключены – нужно обратиться в жилищное управление с просьбой пригласить бригаду электриков. Только специалисты смогут разобраться с возникшим перекосом фаз и при необходимости согласовать вопрос исправления ситуации с технической службой местной подстанции.

По данной проблеме в интернете представлено большое количество видеообзоров, в которых подробнейшим образом разъясняются вопросы появления двух фаз на розетках и контактах бытовых источников света. Представляем вашему вниманию некоторые из них:

В заключительной части обзора отметим, что после ознакомления с представленными материалами даже неспециалист сможет попытаться самостоятельно устранить простейшую неисправность. Все, что ему для этого потребуется – это научиться обращаться с индикаторной отверткой и измерительным прибором (мультиметром).

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла7Не помогла

Почему в розетке две фазы

Даже далекий от электротехники хозяин дома или квартиры просто обязан обладать минимальным набором знаний и навыков, касающихся эксплуатации домашней электросети. И это означает не только умение втыкать вилку в розетку, щелкать выключателем или менять перегоревшие лампочки. Необходимо иметь понятия о проведении простейшей диагностики сети, о выявлении явных неполадок в ее работе. Ведь некоторые из них вполне можно исправить самостоятельно, не прибегая к вызову специалиста.

Почему в розетке две фазы

К одной из простейших проверок, к которым прибегают при внезапном отключении освещения или бытовых электроприборов,  но при оставшихся включенными автоматами, относится проверка наличия фазы. Индикаторная отвёртка есть у большинства хозяев, и сам процесс занимает считанные минуты. И все более-менее понятно, когда такая «ревизия» показывает отсутствие фазы – это могут быть просто перебои в электроснабжении. Но иногда ситуация иная – индикатор светится в обеих гнездах розетки! Понятно, что проблем с подачей нет. Но в чем же дело, почему в розетке две фазы?

Давайте разберемся с причинами такой ситуации, с возможными способами устранения подобных неисправностей.

В каком гнезде должна быть фаза в розетке?

Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).

Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F.

Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.

Тип С – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (L) , во втором – нулевой (N). И больше никаких прикрас.

Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.

Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.

Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.

Заметим, что есть и в этом плане исключения. Некоторые приборы, например, системы кондиционирования или обогрева со встроенными термостатическими регуляторами, требуют однозначного расположения фазы и нуля на своей клеммной колодке. Но, как правило, эти приборы – стационарной установки, и подключаются не через розетки, а непосредственно к подведённым к ним выделенным линиям проводки.

На этом терморегуляторе для электрического теплого пола положение фазы и нуля строго оговорено. Но подобные приборы обычно устанавливаются и подключаются по стационарной схеме, а не через розетки.

Так на каком же гнезде искать фазу при проверке розеток?

Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.

То, что говорят про правильное положение фазы именно в правом гнезде – это никем и нигде не закреплено. Да, многие мастера -электрики «старой закалки» соблюдают «полярность» розеток, действительно подключая фазу к правой клемме, если смотреть на розетку фронтально. Но это, скорее, можно считать своеобразным «правилом хорошего тона», выделяющим специалистов с профессиональным подходом.

На схеме показано, что фазный контакт на розетках располагается справа. Но это – не жесткий стандарт, а просто негласное правило, своеобразная «профессиональная этика» электриков.

Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.

Специальный диагностический прибор MS6860D, предназначенный именно для тестирования розеток и подходящих к ним линий проводки

Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» — он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка — все же о чем-то говорит…

Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.

Как определить, где фаза, а где ноль в розетке?

С такой «диагностической операцией» наверняка придётся сталкиваться любому хозяину дома или квартиры. Проверка осуществляется с помощью недорогих приборов, которые обязательно следует иметь в своем инструментальном «арсенале». Как определить фазу и ноль – читайте в специальной публикации нашего портала.

И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.

Почему в розетке может появиться две фазы?

Итак, в доме (квартире) внезапно погасло освещение, прекратили включенные работу электрические приборы. Хозяин для начала убеждается в том, что защитные автоматы не отключились. Затем берет индикаторную отвёртку и начинает проверку наличия фазы. Самым удобным местом для этого, безусловно, является розетка. И тут, к его удивлению, индикатор одинаково ярко зажигается в обеих ее гнездах. Все говорит о том, что в розетке – две фазы. Но как такое может быть?

При проверке вдруг выясняется, что в обеих гнездах розетки – фаза. Невероятно? Да нет, этой ситуации есть вполне логичное объяснение…

Если в такой ситуации промерить мультиметром напряжение между двумя контактами розетки, оно будет показывать нулевое значение. Почему – да просто это одна и та же фаза! Другой здесь взяться просто неоткуда, раз в дом (квартиру) заходит однофазная линия питания. А напряжение – это, как известно, разность потенциалов, обеспечивающая возникновение электрического тока. Нет разности – нет и тока, поэтому все приборы отключились.

А почему такое может случиться? Причиной появления двух фаз на розетке является чаще всего обрыв нулевого провода.

Смотрим еще раз на схему, но только – несколько видоизмененную.

Нормальная работа домашней электросети

На схеме показана обычная, так сказать, «штатная» работа домашней электропроводки. Для примера взяты лишь две розетки. Первая – в которой проводится определение фазы и нуля. Вторая – с подключенной нагрузкой. На рисунке условно показана лампочка, но это может быть и любой бытовой прибор во включенном состоянии.

Движение электрического тока проходит в сторону от контакта с большим потенциалом к меньшему. То есть – от фазы к нулю. Стрелками показана «траектория» тока при включенной нагрузке – от автомата по фазному проводу, минуя по пути распределительные коробки. Далее – через розетку (или выключатель – для большинства стационарных осветительных приборов), через нагрузку. И потом – в обратном направлении, но уже по нулевому проводу к нулевой шине и далее, через входной автомат – к подъездному или уличному распределительному щиту. Но там уже зона ответственности энергоснабжающей или эксплуатационной компании – дальше она нас не волнует.

А теперь давайте смоделируем ситуацию, когда, скажем, на нулевой шине или на клемме входного автомата произошел обрыв. Например, при проведении монтажа были недостаточно затянуты зажимные винты или допущены иные небрежности, вроде установленных в натяг проводов. Кстати, именно здесь чаще всего и кроется причина подобных неисправностей домашней сети.

Довольно часто обрыв нулевого провода вызван недостаточно качественным контактом на клемме автоматического выключателя или на нулевой шине

Представим, что потерян контакт нулевого провода на клемме автоматического выключателя.

Обрыв нулевого провода на автомате. Через подключенную нагрузку фазный потенциал свободно распространяется по нулевым проводникам (его распространение показано фиолетовыми стрелками — не путать с электрическим током!)

Несмотря на то что нагрузка включена, прохождение тока невозможно. Общая цепь питания разомкнута на клемме автоматического выключателя. Но что получается вместо этого? Так как нагрузка остается включенной, то ее внутренняя цепь является проводником. Это может быть первичная катушка трансформатора блока питания, нить накаливания лампы, нагревательный элемент бойлера, утюга, электроплитки и т.п. Сам то по себе прибор бездействует – тока нет. Но через него, через его внутреннюю цепь, подключённую к общей сети, потенциал фазы «перетекает» по нулевым проводам. И если сейчас проверить розетку индикаторной отверткой, то в обоих гнездах будет показывать фазу.

На схеме показана всего одна линия, защищенная автоматическим выключателем. На деле же их бывает обычно несколько. Но если обрыв нуля произошел до нулевой шины, то картина с двумя фазами будет наблюдаться во всех розетках.

Кстати, подобная ситуация бывает весьма частым явлением в домах или квартирах старой постройки. То есть там, где еще сохранились старые распределительные щиты с плавкими предохранителями-пробками, а не автоматическими выключателями. Перегорание «нулевой» пробки – дело вполне обыденное. И каждый раз будет вот такая картина. Так что при наличии возможности стоит как можно скорее модернизировать свою домашнюю (квартирную) сеть. То есть установить на входе спаренный автомат, после которого фаза распределяется на группу автоматов по разным линиям, а ноль заводится на общую нулевую шину. Вероятность «потери» нуля при такой схеме существенно снижается.

От такой дремучей «красоты», безусловно, необходимо как можно быстрее избавляться. При любом перегорании (выбивании) пробки на нулевом проводнике в розетках будет появляться две фазы.

Наверное, из вышеизложенного уже должно быть понятно, что если после выявления такой аварии отключить от сети всю нагрузку (все бытовые приборы и освещение), то «эффект двух фаз» сам по себе пропадет. Просто у фазы не останется пути перетекания на нулевой провод. Правда, работоспособность системы от этого никак не восстановится.   Все равно необходимо разбираться с причиной, искать участок обрыва.

А для этого желательно сразу локализовать повреждённый участок домашней сети. Ведь «всеобщее двухфазие» будет наблюдаться исключительно в том случае, если обрыв произошел еще до нулевой шины.  То есть на непосредственно подходящим к ней от автомата нулевом проводе.

Проверяется это несложно. К розетке ближайшей к распределительному щитку группы подключается какой-нибудь несложный бытовой прибор. Пусть это будет даже обычный утюг или вентилятор, неважно. Главное, чтобы он был во включённом положении. Его роль – всего лишь стать «мостиком» для фазы. Затем берется индикаторная отвертка, и ею последовательно проверяются и соседние розетки этой группы, и далее – все без исключения розеточные группы в квартире (доме). Если во всех розетках «висит» по две фазы – дело ясное, обрыв нуля следует искать в щитке. Обычно это не вызывает затруднений. Как правило, такой дефект легко обнаруживается и довольно быстро устраняется. Это «лечится»  зачисткой и подтяжкой контактов на клеммах (настоящий обрыв провода в щитке – дело практически невероятное). Естественно, все работы в электрощите должны производиться при отключённом вводном автомате.

Но если проверка не дала такой полной ясности, то, скорее всего, разрыв нуля локальный. И ревизию следует продолжить. Нагрузка переносится на розетку следующей распределительной коробки. Действия повторяются: сначала соседние розетки, затем – далее по сети. Рано или поздно наступит ясность – на какой линии или в какой распределительной коробке имеется разрыв нуля.

Не поленитесь проверить надежную затяжку всех проводов на нулевой шине. Нередко плохой контакт именно на ней приводит к пропаданию нуля и появлению второй фазы в розетках.

Случается и так, что на нулевой шине был ненадёжно закреплен только один проводник, который в составе кабеля проводки далее идет в какое-то помещение или на конкретную розеточную группу. Тогда, понятно, область неполадок будет распространяться только на эту линию. Все остальные розетки и осветительные приборы, подключенные к другим линиям, будут в рабочем состоянии.

Видео: Почему на контактах розетки оказывается две фазы?

И даже на одной какой-то линии, имеющей две или более распределительных коробки, возможна локализация такого повреждения. Как наверное, уже понятно, причиной тому может стать разрыв нулевого проводника именно в распределительной коробке. При этом все остальные точки подключения этой же линии, но коммутированные на других распределительных коробках, останутся в рабочем состоянии.

Разрыв нуля может произойти и непосредственно в распределительной коробке, обеспечивающей, например, подключение люстры в комнате и расположенных под выключателем или в одной группе с ним розеток. На остальные распределительные коробки влияния оказываться в данном случае не будет – правая розетка на схеме остается рабочей.

А происходит это чаще всего или из-за обветшалости проводки.  Или из-за некачественного выполнения соединения проводов в коробке. Особо это характерно для тех домов или квартир, где пока в эксплуатации остается алюминиевая проводка. Алюминий – металл очень мягкий и даже, как говорят, «плывущий». То есть даже надежные, казалось бы, скрутки или клеммные соединения начинают ослабевать и требуют подтяжки. Кроме того, слой окислов на его поверхности создает немалое дополнительное сопротивление. А это ведет к нагреву соединений, появлению искрения и как следствие – полному пропаданию контакта. Так что это – лишний повод задуматься о полной смене проводки на качественные медные кабели.

Каким должен быть кабель для качественной проводки в квартире или доме?

Ответ однозначный – только медный. Кстати, о том же категорично говорят и действующие, законодательно утвержденные нормы и правила. Как правильно выбрать кабель для проводки в квартире – читайте в специальной публикации нашего портала.

Кстати, и с медными проводами некоторые мастера чудят так, что просто удивительно, как домашняя электросеть еще работает. Так что проверка распределительных коробок и приведение их в полный порядок – одна из ключевых мер по недопущению пропадания нуля.

С таким качеством соединения в распределительной коробки не только ноль пропадать будет. Здесь и до более серьезной аварии – один шаг.

Гораздо сложнее бывает найти место обрыва нуля, если он произошёл на скрытых участках проводки, вмурованных в стену. Здесь придется больше потрудиться для локализации возможного аварийного отрезка, выполнить прозвон скрытых участков. Да и восстановление будет связано с более масштабными работами – вскрытием старой проводки и проведением замены.

Правда, сам по себе провод, заключенный в стену, обламывается или обрывается крайне редко. Чаще этому способствуют непродуманные действия хозяев квартиры. В частности, сверление отверстий в стенах на явно опасных участках, без предварительной проверки на наличие проводки.

Кстати, при таком нарушении целостности проводки возможна и еще одна причина появления второй фазы в розетке. Но она уже будет иметь несколько иную «природу».

Еще одна причина возможного появления второй фазы в розетке.  Оборванный нулевой провод, идущий от нее, контактирует с фазным

Ситуация нечастая, но возможная. Например, выполнялось сверление стены, и бур перебивает нулевой провод кабеля. В таких случаях почти наверняка – короткое замыкание со срабатыванием защиты. Но если при этом нижний оборванный конец нулевого провода «прикипел» к оставшемуся целым фазному, то получится картина, показанная на схеме выше. Короткого замыкания уже нет, то есть автоматический выключатель на такой контакт реагировать не будет. А вот в розетке появится вторая фаза. Причем, как говорится, на «постоянной основе»,  то есть независимо от включения нагрузки в остальные розетки. Такое повреждение трудно отыскивается и непросто «лечится». Так что при выполнении сверлильных работ на стенах всегда следует соблюдать нужную осмотрительность.

Насколько опасно наличие второй фазы в розетках?

Если случилась такая авария, то паниковать не следует. Безусловно, она неприятна сама по себе. Да и отсутствие электроэнергии тоже не нравится никому, пусть даже на каком-то ограниченном участке.

Но, как мы уже видели раньше, в подавляющем большинстве случаев причину такого явления вполне можно «найти и обезвредить».

Подключенным на момент обрыва нулевого провода электроприборам особая опасность не грозит. Отсутствие напряжения (а как мы помним, между двумя одноименными фазами напряжения попросту нет) просто приведет к отключению бытовой техники и освещения. Но, конечно, оставлять их во включенном состоянии все же не следует. Это в особенности касается приборов с точной электроникой. Такие «авралы» на пользу ей могут не пойти.

Теперь – об опасности для людей. Если сразу выключить все приборы, то, как уже говорилось, эффект «второй фазы» исчезнет сам по себе. (Кроме последнего рассмотренного случая). То есть ожидать каких-то «катаклизмов» вроде коротких замыканий или пожароопасных ситуаций – не приходится. Но есть опасность другого рода. Она касается вероятности появления фазы и на корпусе приборов.

И в особенности это становится опасным, если квартира или дом не оборудованы системой заземления. Некоторые «деятели». стремятся решить проблему заземления, как говорится, «малой кровью». Пытаются обмануть сами себя установкой на розетках перемычек между нулевым и заземляющим контактами. А это – категорически запрещается!

Ни в коем случае не повторяйте вот такой глупости! Подобная «защита» может таить, без преувеличения, смертельную угрозу!

Представить, что произойдёт при обрыве нуля – несложно. Фаза через нагрузку «перетекает» на нулевой контакт, а от него, через перемычку — на заземляющий. А он напрямую связан с металлическим корпусом электроприбора. То есть фаза может сидеть на кажущимся безопасным корпусе холодильника, стиральной машины, электроплиты, осветительного прибора и т. п. Где гарантия, что в этот отрезок времени никто из домашних не коснется их рукой или другой открытой частью тела? А вот это уже – действительно страшно!

Никогда не преуменьшайте опасность электрического тока!

Многие даже не знают, насколько ток опасен для человека. Причем, показатели силы этого тока могут показаться совсем незначительными. А между тем, он способен наносить мгновенные электрические удары с непредсказуемым исходом. Обязательно ознакомьтесь со специальной публикацией нашего портала, посвященной опасности электрического тока для человека.

Что делать, если в розетке 200 В появились две фазы

Одной из наиболее часто встречающихся неприятных ситуации эксплуатации систем жизнеобеспечения квартиры являются внезапно возникающие поломки системы электрообеспечения. Часто возникающей неприятной неисправностью в частном доме или квартире является появление двух фаз в розетке.

Как в обычной розетке на 220 вольт может появиться две фазы?

Из школьных уроков физики каждый вынес для себя небольшие знания об электричестве и знает, сколько фаз в розетке. В исправных всегда одна фаза и ноль. При производстве ремонтных работ или эксплуатации системы электрообеспечения иногда пропадает освещение квартиры или отдельной комнаты. Что делать? Если после включения АЗС электрические приборы квартиры не работают. Замер наличия напряжения свидетельствует о том, что в розетке показывает две фазы, какая причина может привести к этой неисправности — это необходимо уяснить.

Опыт показывает, что часто встречаемой причиной этого явления оказывается обрыв нулевого провода. Наличие фазы вместо нуля объясняется тем, что напряжение, проходя через любой включенный элемент сети, возвращается на нулевой контакт электророзетки.

Для того чтобы убедиться в правоте этого утверждения, достаточно выключить все электрическое оборудование квартиры.

К возникновению неисправности могут привести:

  • неисправные предохранители;
  • обрыв нулевого электропровода входного распределительного щита;
  • обрыв нуля распредкоробки помещения;
  • поломка электропробок при эксплуатации старой проводки.

Две фазы в нескольких розетках

Вариант, когда индикатор определяет наличие фаз в нескольких розетках, как правило, характерен для одного помещения. Вероятно, они подключены последовательно. Для начала необходимо проверить исправность нулевую жилу распредкоробки помещения. Если она исправна, то причина неисправности выявляется методом последовательного осмотра обеих электророзеток.

Для более конкретного определения напряжения сети лучше всего применять мультиметр. Этот прибор при обрыве нуля всегда покажет его отсутствие.

Две фазы в половине комнат

Случай, когда в розетке две фазы иногда возникает для нескольких помещений одновременно. Это объясняется последовательным способом подключения распределительных короб помещений.

Напрашивается вариант вскрыть все коробки, чтобы проверить исправность соединений. Такой вариант сложен, займет много времени, поскольку контакт может быть нарушен везде, а не только в коробках. Целесообразнее на входном щитке поменять фазный и нулевые кабели местами, а для поиска повреждения воспользоваться индикатором поиска напряжения. Главное перед сменой электрожил проверить отсутствие обнуления и отключить заземление электророзеток.

В розетке показывает два нуля

При эксплуатации электроцепи возможен вариант в розетке два нуля, он зеркален примерам, описанным выше.

Для поиска дефектов однофазной электрической цепи необходимо уяснить простые истины. По фазовой жиле ток поступает к квартире, помещению, конечному источнику потребления. По нулевой он покидает потребителя, комнату или квартиру. Заземление необходимо для безопасности, а также отвода избыточного напряжения, что обеспечивает безопасность проживающих.

Появление двух нулей говорит о том, что произошел обрыв фазового провода электроцепи.

Возможные причины неисправности фазонесущего кабеля:

  • перебит во время осуществления ремонтных работ;
  • перегорание в электророзетке из-за не качественного соединения;
  • отсутствие контакта на скрутке распределительной коробки;
  • перегорание в одной из последовательно соединенных коробок;
  • отсутствие фазового напряжения на входном щитке.

Где в розетке ноль, где фаза, с какой стороны?

Осуществляя самостоятельное подключение электророзеток, придется определить, с какой стороны должны находиться нулевой провод и фазовый, так как это имеет большое значение при их подключении и в целях безопасности.

Фаза слева, фаза справа, как правильно?

Правил, определяющих конкретное место подключения, фазы в розетке нет. По неписаному правилу профессиональные электрики фазовый провод подключают справа, чтобы не путаться при дальнейших коммутациях цепи. Существуют страны, которые полярность подключения соблюдают именно так.

Есть ряд бытовых приборов, размещение проводов для которых строго регламентировано техническими документами. Это важно для коммутации соответствующего оборудования. Примером могут быть газовые котлы со встроенными электроконтроллерами. Такие устройства подключают специалисты.

Фаза и ноль в современной розетке

Розетки нового поколения имеют три контакта: ноль, фаза и земля. Электрокабель заземления преимущественно окрашивается двумя цветовыми полосами: желтой и зеленоватой. Во время короткого замыкания он отводит избыточную электроэнергию от потребителя на землю, при установленном общем контуре заземления. Соблюдение данного условия является важным элементом обеспечения электробезопасности жилого дома.

При самостоятельной установке электророзеток для домашнего пользования размещение по сторонам нулевого и фазового проводов не принципиально.

Фаза и ноль в старой розетке

Изделия старого типа имеют клеммы только для двух проводов: фазового и нулевого. Чаще всего ноль — синего цвета, соприкосновение с ним не опасно.

Второй кабель – фазовый, может быть коричневого, красного, белого или черного цветов, соприкосновение с ним небезопасно для жизни. Как правило, для стран СНГ фазовый красного или коричневого цветов, он находится под постоянным электрическим напряжением. Необходимо всегда помнить, что для человека напряжение более 50 В может быть смертельным.

У незаземленной розетки фаза стоит слева/справа

В домах со старой электропроводкой отсутствуют общие контуры заземления. Поэтому для экономии средств используются электророзетки без заземления. При проведении коммутации электроцепи нет необходимости выбирать клеммы для подключения фазового и нулевого электропроводов.

Отсутствие заземления в помещении является источником опасности при подключении неисправных электропотребителей. На несправном электроинструменте может возникнуть напряжение на корпусе. Это является опасным фактором, поскольку при соприкосновении с ним замыкается электроцепь.

Как это исправить?

Нулевой кабель может отгореть на клемме АЗС или нулевой шине. Это происходит по причине плохого контакта или механического повреждения (облома) электропровода. Со временем на месте плохого соединения по причине перенагрева электропровод может перегореть.

Для устранения возникшего повреждения необходимо обесточить все включенные электроприборы квартиры, а также выключить 100% электролампочек. После этого произвести замер фаз, второй не должно быть. Ремонт производится путем восстановления поврежденных контактов на АЗС или нуль шине подводящего щита.

При обрыве нуля в распределительной коробке или до нее неисправности будут наблюдаться только в помещении, куда транспортируется напряжение электросети. Неисправность устраняется путем вскрытия РК конкретного помещения, определяется нулевая скрутка, старое соединение удаляется, а новое исполняется. Медные провода желательно пропаять.

Осуществляя поиск возникшего дефекта необходимо вскрыть РК, раскрутить нулевую скрутку, прозвонить каждую электрожилу. Кабель, который не удастся прозвонить — является поврежденным. Если нулевой кабель обрывается до распредкоробки, то стену с конкретной электрожилой придется проштробить. Далее выполнить ряд механических работ по его замене.

Определение фазового и нулевого контактов имеет принципиальное значение для подключения электровыключателей. Для подключения бытовых электророзеток этим вопросом можно не утруждаться. Главное при проведении ремонта — всегда изолировать фазонесущий кабель.

поиск причины и способ устранения

При нормальном состоянии электропроводки в розетке один контакт имеет 220 Вольт, а второй находится не под напряжением. Это в идеале... Иногда индикатор может показывать в розетке две фазы одновременно.

Начинающему электрику или любителю подобная ситуация может показаться абсурдной, но это реальность. При некоторых нарушениях наблюдается именно такая картина.

В жилые дома подается однофазный ток напряжением 230 вольт. По этой схеме получается, что две фазы в розетке появиться не могут. В старых строениях проводка выполнена из двухжильных кабелей. По одной линии (фаза) ток идет к потребителю, а по другой (ноль) - возвращается.

При подобной схеме причины появления двух фаз в штепсельном разъеме могут быть разными. В новых домах есть заземление, которое может стать причиной аварий только при неквалифицированном вмешательстве в электросхему жилища.

Обрыв ноля на входе

Если во входящем кабеле провод ноля отсоединится, в квартире погаснет свет, остановятся электроприборы. Проверка индикатором покажет на каждом контакте розетки присутствие фазы. Встает классический вопрос: «Кто виноват и что делать?».

При отсутствии ноля ток ищет свободную линию. Если лампа включена, она не горит, но фаза по нити накаливания проходит на нулевой провод, далее - на шину, а с нее на ноль линии розеток. Фаза может прийти и по прибору, подключенному к любому штепсельному разъему в квартире.
Теперь на каждом гнезде розетки есть фаза. Индикатор испускает световой сигнал при прикосновении к каждому контакту.

Легко прояснить ситуацию помогает мультиметр. Если замерить разность напряжения между двумя фазами, прибор покажет нулевое значение. Понятно, что это одна и та же фаза. Достаточно выключить светильники и отсоединить от розеток приборы и вторая фаза в розетке пропадет, ведь линии подачи напряжения и ноля не имеют иных точек соединения.

Нужно восстановить входящую линию ноля. Возможно, провод просто отсоединился от шины. С этой проблемой можно справиться даже в домашних условиях. Обесточьте квартиру, разомкнув вход фазы, проверьте отсутствие напряжения. Вставьте нулевой повод в клемму и затяните винт.

Обрыв нулевого провода в распределительной коробке или в стене

Иногда обрыв ноля происходит в распаечной коробке. В этом случае часть проводки квартиры функционирует в штатном режиме, а вот линия, подключенная к этой коробке неработоспособна. Достаточно найти, где обломился или отгорел ноль, и восстановить соединение.

Бывает, что две фазы в штепсельном разъеме появляются из-за повреждения нулевого провода внутри стены. Причина неисправности - халатность при сверлении отверстий. Если вы, пробив провод, нарушили изоляцию, нулевая жила сварится с фазной. В этом случае также будет наблюдаться две фазы в розетке. Требуется проложить новую линию или вскрыть место повреждения и отремонтировать проводку.

Автомат защиты на нулевой линии

В старых домах защитные устройства установлены и на фазе, и на ноле (сейчас подобная схема подключения запрещена). При возникновении перегрузки возможна ситуация, когда сработает автомат защиты только на нулевой линии. Последствия те же самые, как если бы ноль отломился или отгорел.

Наведенные токи

Все работает нормально, но индикатор обнаруживает напряжение на каждом контакте штепсельного разъема. Более того: прибор показывает две фазы в розетке при отключенном электропитании всей квартиры. Эта совсем нереальная ситуация может произойти, если рядом с вашим жильем проходит высоковольтная линия электропередач.

Это так называемая наводка или, говоря более грамотно, наведенное напряжение. Здесь даже опытные электрики могут растеряться. Работы в этом случае сопряжены с большим риском поражения электротоком, поэтому выполнять их должны только профессионалы.

При неисправностях электропроводки иногда может возникнуть ситуация, когда индикатор напряжения покажет вам две фазы в розетке. Начинающих электриков такая ситуация может повергнуть в шок, но на самом деле здесь нет ничего сложного. Рассмотрим, почему в розетке могут оказаться две фазы, подробно разобрав основные причины возникновения неисправностей электропроводки.

Повреждения электропроводки

Скрытая электропроводка оказывается менее защищенной от обрывов, чем открытая, которую хорошо видно. Никто не додумается вбивать гвоздь сквозь кабель-канал или гофру. А от сверления отверстий в месте прохождения провода никто не застрахован. Тем более, что порой строители прокладывают их в совершенно неожиданных местах.
Приборы для определения скрытой проводки дороги, и не каждому по карману. Да и покупать такой прибор зная, что он может не понадобиться никогда – бессмысленная трата денег.

Поиск скрытой проводки при помощи специального прибора

К тому же, в горячем порыве немедленно повесить на стену новый ковер про наличие электропроводки часто забывают и сверлят стену рядом с соединительной коробкой, не обращая на нее внимания.
В зависимости от места повреждения можно оставить без электричества либо всю квартиру, либо какой-нибудь ее участок или одну единственную розетку. Можно даже не заметить этого. Современные славятся высоким быстродействием и локализуют короткое замыкание почти мгновенно. Даже искра не успеет проскочить. Если же проводка защищена выключателем старого образца или пробками, эффект будет ощутимым, с дымком и искрами.
От другого вида повреждений не застрахована ни скрытая, ни наружная электропроводка. Это нарушения контактов в соединительных коробках. Основная причина такого дефекта – некачественное соединение проводов, которое под нагрузкой разогрелось, окислилось и развалилось. Дополнительный признак для его поиска – характерный запах горелой изоляции возле коробки с повреждением.
Есть и еще одна при помощи скрутки, образующих между собой гальваническую пару. Под действием естественной влажности воздуха и нагревания проходящим через соединение током нагрузки происходит интенсивное окисление контактных поверхностей, приводящее к обрыву.
Если вы сами случайно повредили свою электропроводку, то непременно найдете обрыв по следам собственной деятельности. Если же вас попросили разобраться с проблемами в чужой квартире или обрыв произошел по другим причинам, то несколько советов не помешают.

Вариант 1. Обрыв фазного проводника

В этом случае в розетке индикатор показывать ничего не будет. Неисправность локализуется проверкой наличия фазы в соединительных коробках от неисправной розетки до группового щитка.

Вариант 2. Обрыв нулевого проводника

В этом случае в розетке индикатор покажет две фазы. При этом не работают электроприборы, подключенные как к этой розетке, так и к некоторым другим или всем сразу. Наличие второй «фазы» объясняется просто: это та же фаза, но приходит она на место оборванного нуля через сопротивление нагрузки. В качестве него выступают бытовые электроприборы, подключенные к сети питания с оборванным нулем.
Достаточно отключить из розеток всех потребителей, и дополнительная «фаза» исчезнет.
Затем необходимо вычислить все розетки, оставшиеся без напряжения, подключая к ним вольтметр, двухполюсный указатель напряжения или контрольную нагрузку. Однополюсный индикатор для этого случая не подойдет, ведь фаза есть везде. Не используйте для поисков обрывов лампочку с проводами. Если вы где-нибудь нарветесь на 380 В, она взорвется у вас в руках со всеми вытекающими последствиями.
Определив оставшиеся не у дел розетки, нужно прикинуть, как расположена скрытая проводка и вычислить участок возможного повреждения. С наружной проводкой все будет намного проще.

Обрыв нулевого провода

Вариант 3.

Обрыв нулевого проводника с замыканием на фазу

Это – частный случай второго варианта, в розетке тоже будут определяться индикатором «две фазы». При отключении всех электроприборов вторая «фаза» не пропадает.
Теоретически в соединительной коробке такое произойти не может и обычно случается при сверлении стен и забивании гвоздей. При попадании в двухжильный провод, называемый «лапшой», сверло может его деформировать так, что оборванный нулевой проводник приплавится или просто прикоснется к фазному.
Иногда гвозди или дюбели, попадая точно между проводами «лапши», устраивают короткое замыкание. Отгорает или переламывается нулевой проводник, а гвоздь обеспечивает контакт оставшейся его части с фазным проводником. Поиск таких неисправностей целесообразно начать с касания индикатором всех металлических крепежных элементов в стенах. Если на каком-то из них обнаружится фаза – «копайте здесь».
Во всем остальном поиск повреждения ничем не отличается от варианта №2.

Вариант 4. Аппараты защиты

Цивилизация докатилась еще не до всех домов и квартир, и этот случай вполне еще возможен. Раньше на вводе устанавливались два предохранителя типа «пробка». Не всегда они перегорали при замыкании одновременно. Если перегорел предохранитель в нулевом проводе, то через нагрузку по всем розеткам тоже пойдет фаза.
Локализация дефекта представляет собой процесс поиска места возможного замыкания. Нужно узнать, почему перегорел предохранитель. Для этого надо отключить от сети все без исключения электроприборы, освещение, ввернуть новый предохранитель. Если он вновь выйдет из строя – искать короткое замыкание в электропроводке, если нет – искать поврежденный электроприбор.
В современных сетях такое теоретически возможно, если на вводе установлены два автоматических выключателя, заменившие некогда стоявшие на этом месте пробки. Такая схема питания сама по себе является нарушением ПУЭ – в цепях нулевых проводников двухпроводных сетей не должно быть коммутационных аппаратов. А если он есть, то ноль должен отключаться одновременно с фазным проводом, то есть автомат должен быть двухполюсным.
При использовании двухполюсного автоматического выключателя появление «двух фаз» в розетке возможно, если у него «оборвется» полюс, через который проходит ноль. Это может произойти из-за бракованного выключателя или недостаточной затяжки контактной колодки.

Для защиты необходимо использовать двухполюсный автоматический выключатель

Вариант 5. Неисправности питающей сети

Все рассмотренные до этого случаи подразумевали наличие одной и той же фазы на проводах питания. Вольтметр, подключенный к розетке, при этом показывает отсутствие напряжения. Но почему может произойти ситуация, когда он покажет 380 В?
Такое возможно и, к сожалению, не так уж и редко. Нулевой проводник может оборваться где угодно: на питающей подстанции или групповом этажном щитке, распределительном устройстве на вводе многоквартирного дома.
При этом электроснабжение потребителей не прекращается, но напряжения по фазам перераспределяются следующим образом: на самой ненагруженной фазе напряжение будет наибольшим. На максимально нагруженной – наименьшим. При самом неблагоприятном случае на фазе с очень маленькой или полностью отсутствующей нагрузкой напряжение увеличится до 380 В. Все электроприборы, подключенные в этот момент к сети, выйдут из строя.

Еще один из вариантов появления двух различных фаз в розетке – замыкания фазного и нулевого провода ЛЭП между собой. Если на участке от источника питания до места замыкания одно из соединений не выдержит и отгорит, появление двух фаз станет устойчивым. Последствия для потребителей – те же самые.
Случай характерен тем, что вы не успеете полюбоваться показаниями индикатора, вам это не понадобится. Все произойдет очень быстро. Как показала печальная практика, не все защитные устройства бытовой техники успевают отработать должным образом. Некоторые электроприборы загораются, и возникает пожар.
Искать причину и место обрыва или замыкания – дело электриков из сетевой компании. На долю потребителя остается подсчитывать убытки и подавать на эту компанию в суд.
Чтобы уберечь свои электроприборы от подобных неприятностей, на вводе в дом (квартиру) нужно установить реле контроля напряжения. Основная его задача: при выходе контролируемой величины за заданные пределы отключить всю нагрузку, а при восстановлении номинального значения – с выдержкой по времени включить ее обратно.

В розетке две фазы причины. Почему в розетке две фазы

В обычных ситуациях, при проверке работы розетки с помощью индикатора напряжения, фазный провод вызывает свечение лампочки, а при нулевом проводе лампочка светиться не будет. Однако, возникает такое положение, когда розетка не функционирует, а индикатор обнаруживает две фазы в розетке. Что делать в таких случаях знает далеко не каждый. Обычно, это происходит в зданиях, где установлена старая или некачественно выполненная проводка с нарушениями правил монтажа. Каковы же причины этого явления?

Причины появления двух фаз

Наиболее распространенной причиной может быть разрушение внутреннего нулевого провода в результате перегрева. В этом случае, фаза будет проходить через электроприборы, подключенные к другим розеткам и попадать на нулевой провод . При этом, та розетка, где появятся две фазы, станет неработоспособной.

Чтобы выявить причину неисправности, необходимо выключить из розеток все электроприборы и все выключатели. После этого, напряжение в розетке проверяется еще раз. Если положительного результата нет, необходимо определить причину такого состояния.

  1. Нередко, это просто перебитый провод после проведения каких-либо работ. Чтобы найти место повреждения, необходимо полностью обесточить квартиру и снять штукатурку в предполагаемом месте обрыва. Поврежденный провод соединяется и изолируется, после чего еще раз производится проверка.
  2. Возможной причиной может стать, особенно та, что установлена в комнате, где находится розетка. Необходимо отключить электропитание, вскрыть коробку и найти нерабочие провода, которые можно определить визуально. При отсутствии таковых, необходимо по очереди проверить остальные коробки. Выявленную неисправность нужно устранить, после чего снова проверить розетку.
  3. Нередко бывает, виноват электрощиток. Здесь также необходимо осмотреть состояние всех соединений и контактов. При обнаружении неисправностей, необходимо вызвать, поскольку самостоятельно работать под напряжением опасно для жизни.

Перенапряжение в сети - одна из причин

Одной из причин двух фаз может быть перенапряжение в сети, из-за повышения или понижения значения напряжения. При этом, лампочки горят слишком тускло либо слишком ярко. При повреждении нулевого провода в четырех жильном кабеле, ток устремляется к самой маленькой нагрузке.

Таким образом, на одном проводе образуется 380 вольт, а на другом нагрузка снижается до 40-80 вольт. В этом случае, необходимо полностью обесточить квартиру, отключить все розетки и выключатели. После этого, нужно вызвать специалистов-электротехников для проведения ремонтных работ и последующих контрольных замеров.

Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке , которая там оказывается на месте нуля, что заставляет сильно призадуматься.

На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.

Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.

Немного теории.

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока , когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L ), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N ).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой . Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом .

Совет . Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры ;
2. Обрыв нуля на входе или внутри распределительной коробки ;
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции .

1. Обрыв нуля во входном щитке дома или квартиры.

Во входном щитке дома или квартиры нулевой провод может оборваться на вводном автоматическом выключателе или на нулевой шине . Как правило, ослабляется винтовое соединение , из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обламывается на зажиме и повисает в воздухе.

Также из-за плохого контакта между зажимом и проводом происходит нагрев и обгорание провода и, как следствие, между ними образуется большое переходное сопротивление в виде нагара , которое постепенно переходит в обрыв.

При отсутствии нуля все электрические приборы в доме работать не будут. Но если останется включенный в розетку хоть один бытовой прибор или останется включенный выключатель света, фаза через радиокомпоненты блока питания бытовой техники или нить накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нулевые провода электрической проводки. И как следствие, на обоих гнездах розеток и контактах выключателей будет присутствовать фаза. Это объясняется тем, что все нулевые провода электрической проводки соединяются вместе на нулевой шине.

Для определения такой неисправности достаточно отключить из розеток все бытовые приборы и отключить все выключатели света или выкрутить лампочки. После этих действий вторая фаза из розеток и контактов выключателей пропадет. Лечится неисправность восстановлением контактов на зажимах вводного автомата или на нулевой шине.

2. Обрыв нуля на входе или внутри распределительной коробки.

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.


На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет . Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

Может возникнуть ситуация, когда при сверлении отверстия, вкручивании самореза или забивании гвоздя в стену нарушается электрическая проводка. В довесок к этому, повреждение проводки сопровождается коротким замыканием, из-за которого провод повреждается полностью или частично. Лечится такая неисправность вскрытием места повреждения и восстановлением поврежденного участка провода.

Иногда при такой неисправности можно также наблюдать две фазы в розетке.
В момент замыкания происходит сварка фазной и нулевой жилы вместе, и поэтому фаза беспрепятственно попадает на нулевую жилу. Причем даже при выключенном из розеток электрооборудования и отключенных выключателей освещения фаза будет присутствовать на тех розетках и выключателях, на которые подается напряжение от этого провода.

Лечится неисправность восстановлением поврежденного участка проводки.

Если же остались вопросы, то в дополнение к статье посмотрите видеоролик, где также раскрыта тема обрыва нуля.

В этой статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у Вас в розетке появятся две фазы , Вы сможете легко определить и устранить подобную неисправность.
Удачи!

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки.

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением . Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение, подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место, где может обнаружиться плохой контакт. Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой , к которой подключается водонагреватель или подобное мощное устройство . В таком случае причины надо искать в главном распределительном щитке , откуда она может быть запитана, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в половине комнат

Такое случается, если распределительные коробки подключены последовательно одна за другой. Что делать в таком случае – решение стандартное – надо последовательно перебирать все коробки в поисках плохого контакта.

Вся сложность в том, что зачастую схема подключения отсутствует, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать тот вариант, что контакт может подгореть как в комнате в которой не работают розетки, так и в предыдущей по схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на входном щитке, а потом воспользоваться индикатором напряжения который может показывать фазу через стену. Перед этим надо убедиться, что в розетках нигде не присутствует зануление и на всякий случай отсоединить заземление, если таковое подключено.

Две фазы во всех розетках

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.

Две фазы в розетке - это распространенная неисправность, при которой в обоих гнездах розетки 220 В-фаза. На самом деле речь идет не о двух, а об одной фазе - одноименной, что можно проверить с мощью специального прибора - мультиметра. В этой статье разберемся, почему в розетке две фазы, какие опасности несет эта проблема и как ее исправить.

Немного теории

Электрический ток находится в замкнутой цепочке, когда напряжение направляется к потребителю. В случае размыкания схемы (к примеру, выключателем светильника, соединенного с проводом фазы), свечение невозможно. В таком случае фазный потенциал достигает выключателя, а также нуля (до расположенного поблизости контакта каждого лампового цоколя).

Краткое название проводов - фаза и нуль. Когда включается выключатель, фазовый потенциал добирается до отдаленного лампового контакта и через сопротивление нити накала создает ток, идущий по проводам замкнутой цепи от трансформатора.

Генератор, производящий электрическую энергию, представляет собой несколько больших катушек проводов, в которых наблюдается возбуждение тока под действием постоянных магнитов. Катушки объединяют друг с другом так, чтобы по одному концу от каждой было выделено на соединение с грунтом (заземление). По одному концу от каждой катушки выступают в роли изолированных проводников, направленных к потребителям. Таким образом, незаземленный провод именуется фазой, а заземленный - нулем.


В любой розетке присутствует по одной фазе и нулю. Электробытовые приборы работают по однофазному принципу. Однако электростанция передает три фазы и ноль. Две фазы остаются в распредщитах, а потребителям равномерно передается одна фаза.

Узнать, где находится фаза, можно, применив индикатор напряжения. На отдаленном от лампового патрона контакте появится свечение. При этом на ближнем контакте свечение должно отсутствовать - это нуль.

Неправильное подключение

Две фазы в розетке - нередкая проблема в домах старой постройки. Такая проблема возникает из-за следующей распространенной ошибки: разрыв фазы, а не нуля. В таком случае освещение работало, однако существовал риск получения электрической травмы при замене лампы, так как она всегда находилась под фазовым потенциалом.

Если в описанном случае использовать емкостный индикатор, прибор излучает свет на обоих контактах лампового цоколя и только на одном из них - выключателя. Проблема в том, что фазовый потенциал доходит по разорванной цепи от электрощита квартиры до неработающего контакта выключателя. При этом условия для течения тока отсутствуют в силу того, что цепь разомкнута. На профессиональном языке такая проблема называется обрывом нуля.

Проблема может проявить себя и в розетке. Это произойдет, если отсоединить нуль на входе и появления параллельной цепи с подключенным сопротивлением.

Неисправность встречается и в упрощенной схеме проводки, где проигнорировано разделение розеток и освещения на силовые цепочки. При этом защитная роль отводится электрическим пробкам или выключателям-автоматам.

В случае разрыва нуля на входе розетки, которая расположена, к примеру, на кухне, и включенном выключателе осветительного прибора в другой комнате емкостный индикатор также будет показывать 2 фазы в розетке.

Оценка напряжения в розетке

Фазный потенциал может вызывать свечение лампы емкостного индикатора, а нуля - не может. Эта особенность вводит многих в заблуждение. Чтобы правильно оценить ситуацию, понадобится устройство, указывающее именно на различие потенциалов, а не на один из них.

Для определения разности потенциалов применяются следующие приборы:

Следует заметить, что в режиме вольтметра могут работать все мультиметры, представляющие собой комбинированные электроприборы в помощь домашнему электрику. Если щупы устройства поставить на контакты неисправной розетки, электрический потенциал будет равен нулю, что указывает на отсутствующую разность потенциалов. Следовательно, нормальное функционирование электроприборов невозможно. Нормальный показатель напряжения будет отмечаться лишь между фазой и нулем исправной электропроводки.

Итак, вольтметр не определяет напряжение между одной и той же фазой, поскольку оно там просто отсутствует. Напряжение имеется в сети с одной фазой лишь между нулем и фазой.

Особенности работы трехфазной сети

Во все единицы жилья многоквартирного дома направляется равнозначное фазное напряжение. Данный показатель равен 220 В. Напряжение коммутируется к питанию в случайном порядке. В схеме имеются лишь токи от конца генератора, которые по фазным проводам протекают к нагрузке и приходят обратно через нулевой провод. Ток на нуле - это сумма токов трех фаз. Фазное напряжение может отличаться в рамках технического регламента.

Проблемы при обрыве нуля

Разрыв нарушает баланс в системе, поступление разнофазных токов прекращается, а напряжение в системе изменяется.

В качестве примера того, как могут возникнуть две фазы в розетке, рассмотрим контур AB. К помещениям A и B направляется линейное напряжение . Сопротивление подключается последовательным образом и включает в себя два компонента. Благодаря общему сопротивлению (Ra+Rb), по цепи проходит ток (Lab), который рассчитывается согласно закону Ома. Этот показатель общий для обоих помещений.

Снижение напряжения в помещениях становится не равным - оно зависит от уровня сопротивления, присущего работающим электрическим приборам. Если в одной из квартир включена вся бытовая техника , а в другой показатель потребления ниже, все 380 В окажутся в квартире с более высоким током, что приведет к выходу техники из строя, поэтому 2 фазы недопустимы в розетке.

Уменьшить риски повреждения электрооборудования можно с помощью реле, контролирующего напряжение. Такое реле устанавливается в квартирный электрощит . Реле работает в автоматическом режиме. Его задача - вовремя отключит подачу электричества в случае возникновения аварийной ситуации.


Возможные проблемы

Ниже перечислены наиболее часто случающиеся неполадки, связанные с обрывом нуля и наличием двух фаз в розетке.

Сетевой разрыв с одной фазой

Разрыв нуля может проявиться на любом участке проводки, однако чаще всего проблема появляется там, где электромонтер производил коммутацию проводов в:

  • распредщите квартиры;
  • распаячном коробе;
  • розетке.

Еще один вариант - разрушение изоляционного слоя проводки и обрыв нулевой жилы, после чего на фазе образуется контакт.

Разрыв в электрощите квартиры

Две фазы в розетке могут возникнуть на следующих участках:

  • вводном выключателе-автомате;
  • электрическом счетчике;
  • нулевой шине.


Суть проблемы может крыться в неисправном контакте с проводом, что может произойти из-за:

  • попадания грязи на рабочую поверхность;
  • слабо закрученного винта;
  • надрывов металлических жил проводов.

Перечисленные проблемы приводят к росту сопротивления в месте перехода и перегреву участка. В результате металл деформируется и происходит разрыв линии. Как следствие - нарушения целостности провода, пропадает напряжение, но фаза остается. Если имеется хотя бы единственный работающий выключатель или к одной из розеток подключен какой-либо электроприбор, фазный потенциал направится на вторые контакты всех розеток по нулевой шине. В этом случае для обнаружения неисправности понадобится проведение осмотра всех поврежденных участков.

Разрыв в распредкоробке

Две фазы в розетке могут проявить себя в помещении, где имеется распаячный короб с оторванным нулем. При этом во всех прочих помещениях будет нормальное напряжение.

В устаревших распредкоробках провода соединяются скрутками и защищаются изоляционными лентами. В области нуля необходимо большее количество соединений, в результате чего скрутка выходила более толстой. Именно отсюда и следует начинать прозвон схемы при поиске нулевого потенциала.

Обрыв нуля случается и в проводе, который соединяет распаячные коробки. Чтобы заменить кабель, понадобится продалбливать стену. Такая работа отличается высокими трудозатратами, а потому гораздо рациональнее выглядит создание новой магистрали.

Разрыв и замыкание на фазу

Обрыв в розеточном блоке может произойти при просверливании стен, забивании гвоздей, вкручивании саморезов. Такие манипуляции могут привести к нарушению целостности проложенной электропроводки и возникновению коротких замыканий. Две фазы в розетке обнаруживаются на двух контактах розетки без наличия дополнительных шунтирующих цепей. Исправить проблему можно заменой нарушенного участка проводки.

Разрыв в сети с тремя фазами

В этом случае в домашнюю сеть с одной фазой попадает второй фазовый потенциал, и ток, подающийся на бытовую электротехнику, резко повышается - вплоть до 380 В. Виновником такой неполадки обычно является электрораспределительная компания, а основной ущерб несут потребители электроэнергии.

В качестве примера можно разобрать ситуацию, при которой происходит обрыв в сети, к которой подключен частный дом . Провода обычно располагаются над землей, а линии характеризуются значительной протяженностью. Именно такое устройство линий электропередач - самое их уязвимое место, так как коммуникации сильно подвержены воздействию внешних факторов. Более безопасно, с точки зрения обеспечения стабильности поставок энергии, размещение кабеля под землей. Такой способ доставки электричества часто используется для подключения многоквартирных зданий.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодняшняя статья будет посвящена распространенной неисправности, которая может произойти в электропроводке Вашей квартиры или дачи. Речь пойдет от том, как в обычной розетке может появиться две фазы. Для опытного электрика определить причину возникновения этой неисправности не составит труда, а вот обычных граждан - это может поставить в тупик.

Сразу перейду к примеру.

Предположим, что Вы включили в розетку электрический чайник, а он не работает.

В первую очередь необходимо проверить. Проверяем в одном полюсе (гнезде) розетки - указатель показывает фазу.

На фотографии не совсем отчетливо видно, как горит световой индикатор однополюсного указателя, поэтому место свечения я выделил красным цветом.


Проверяем во втором полюсе (гнезде) розетки - и указатель тоже показывает фазу.


Как так? Почему в розетке две фазы?

Причины появления в розетке двух фаз. Как устранить?

Не нужно пугаться. На самом деле это не две фазы, а одна фаза, т.е. одноименная. Это легко можно проверить путем - он покажет «0».


Тогда возникает вопрос - как такое может произойти? На самом деле причин может быть несколько, перечислю самые частые.

1. Обрыв нулевого проводника N на вводе в квартиру

Рассмотрим пример на простенькой схеме, которую я специально для Вас собрал.


Фаза с вводного кабеля подключена на автоматические выключатели 16 (А) и 10 (А). Первый автомат установлен в розеточную линию, а второй - на линию освещения. Вводной ноль подключен на шинку N, а защитный РЕ проводник - непосредственно на розетку. Надеюсь, что Вы все помните.

В розетку подключен электрический чайник, а в качестве лампы на 26 (Вт).


Вот монтажная схема того, что я собрал выше:


Напоминаю!!! В нормальном режиме на одном полюсе (гнезде) розетки должна быть фаза, а на другом - ноль.



Вот рабочее состояние собранной схемы . Электрический чайник включен, лампа освещения горит.



Если этим пренебречь, то можно случайно повредить скрытую электропроводку. При этом может возникнуть три вида неисправности:

  • замыкание жил кабеля (проводов) между собой
  • обрыв всех жил кабеля (проводов) в стене
  • обрыв нулевой жилы

В первом случае сработает автоматический выключатель этой линии, после чего его нельзя будет включить повторно, т.к. необходимо устранять короткое замыкание . Во втором случае - автоматический выключатель сработает, после чего его можно будет включить, правда ни один электрический прибор работать не будет. В третьем случае появятся две фазы в розетке.

Здесь выход из ситуации следующий: либо прокладывать новую линию, например, в кабель канале, либо раздалбливать место повреждения и соединять провода.

5. Грызуны

По материалам данной статьи смотрите видео:

Дополнение: прошу неисправность, рассмотренную в данной статье не путать с. Там последствия будут куда более печальными.

P.S. На этом свою статью я заканчиваю. Надеюсь теперь Вы знаете, что нужно делать и где искать неисправность, если электрические приборы перестали работать, а в розетке появились две фазы. Спасибо за внимание.

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают.

Такая неисправность является достаточно распространенной, но начинающий или неопытный электрик может долго над этим ломать голову.

Рассмотрим такую ситуацию. Вы сверлите стену, подключив дрель в розетке. Отверстие почти уже досверлено, как вдруг на счетчика сработал автомат.

Вы включаете автомат, но в результате ни один электроприбор не работает. Проверяете розетку – в обоих гнездах индикатор сигнализирует о наличии фазы. Что это все значит?

Почему в розетке две фазы?

В квартиру через счетчик и автоматы заходит только одна фаза . В розетке должна быть одна фаза и ноль, а в приведенной выше ситуации индикатор свидетельствует о наличии в обоих гнездах розетки одной и той же фазы.

Возьмите мультиметр и проверьте напряжение в розетке. Если прибор покажет 0, тогда фаза у вас только одна, перетекающая на нулевой проводник.


Это самый простой способ, который позволяет определить неисправность. Использовать индикаторную отвертку не рекомендуется, так как она не является точным методом проверки. Как видите, эта неисправность проводки необычная и поэтому может ввести в заблуждение, даже опытных электриков.

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки.

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение , подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место , где может обнаружиться плохой контакт. Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой , к которой подключается водонагреватель или подобное мощное устройство. В таком случае причины надо искать в главном распределительном щитке, откуда она может быть запитана, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в половине комнат

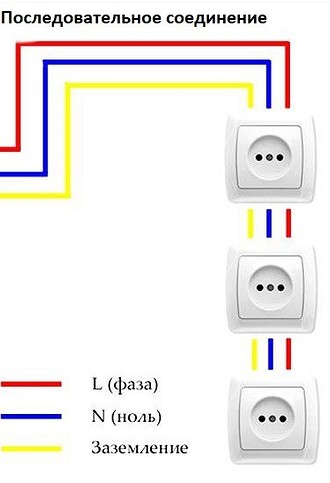

Такое случается, если распределительные коробки подключены последовательно одна за другой. Что делать в таком случае – решение стандартное – надо последовательно перебирать все коробки в поисках плохого контакта.

Вся сложность в том, что зачастую схема подключения отсутствует, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать тот вариант, что контакт может подгореть как в комнате в которой не работают розетки, так и в предыдущей по схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на входном щитке, а потом воспользоваться индикатором напряжения который может показывать фазу через стену. Перед этим надо убедиться, что в розетках нигде не присутствует зануление и на всякий случай отсоединить заземление, если таковое подключено.

Две фазы во всех розетках

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.

О распространенной неисправности проводки, когда в обоих разъемах розетки 220 В - фаза. О том, почему это происходит и чем опасно. От первого лица и немного неформально.

Есть одна характерная неисправность электропроводки, которая способна поставить в тупик начинающего или неопытного электрика. Чтобы пояснить, о чем речь, приведу рассказ одного из знакомых:

«Приходит ко мне в субботу соседка - бабушка одинокая. И просит разобраться с электрикой в квартире. Дескать, ничего не работает, а свет, вроде не отключали.

Ну, я, понятное дело, выхожу на площадку и проверяю автоматические выключатели. Все в порядке, все автоматы включены. Беру индикатор: проходит. Захожу в квартиру к бабушке, проверяю первую же розетку. Первый разъем - «фаза». Проверяю второй разъем - тоже «фаза»! Что за бред!

Перехожу к другой розетке: та же картина. Две фазы. Откуда две фазы? Ну, положим, ладно, «ноль» может пропасть. Но откуда вторая фаза может появиться в розетке 220 вольт? В квартиру же только одна фаза заведена.

Ничего я не понял, извинился перед бабусей, и пришлось ей до понедельника ожидать электрика из ЖЭКа. А что там за беда была, я так и не понял.»

Сразу попрошу специалистов не смеяться над рассказом моего знакомого. Он совсем не глупый человек , просто не электрик по профессии. А я пролью немного света на темную историю, приключившуюся с ним.

Если бы у героя рассказа кроме при себе был тестер, и он умел бы им пользоваться, то он смог бы сделать одно интересное наблюдение. Напряжение между двумя «фазами» в розетке отсутствовало. Это значит, что «фаза» была одноименная. Оно и понятно, иначе бы технике и светильникам в квартире не поздоровилось бы.

Но откуда же все-таки «фаза» попала на проводник, который прежде был нулевым? Она просто прошла через нагрузку, то есть, например, через лампочку коридорного светильника, который всегда включен, и… и все. Оказалось, что дальше ей идти просто некуда. Причина всей катавасии в том, что вводной нулевой рабочий проводник оборван. Он может просто отломиться на нулевой шине в щите, для алюминиевого провода это проще простого.

Когда такое происходит, ток в цепи, разумеется, пропадает. Нет тока - нет и падения напряжения. Поэтому «фаза» одна и та же, что на входе, что на выходе лампочки. Получается «фаза» в обоих проводах. Ну, а поскольку все нулевые провода квартиры имеют прямое между собой на все той же нулевой шине квартирного щитка, то «заблудившаяся фаза» появляется и в розетке тоже. Достаточно было выключить все выключатели и отключить от розеток все приборы в квартире, чтобы аномалия исчезла.

Ну, а для исправления ситуации было достаточно зачистить и вновь подключить отвалившийся нулевой провод, предварительно, конечно, выключив вводной пакетник.

Здесь отдельно стоит заметить, что, хотя «фаза» на нулевом проводнике в подобных ситуациях и кажется призрачной и ненастоящей, опасность она может представлять собой вполне реальную. Даже через нагрузку вас может очень неплохо «дернуть», ведь человеку и надо-то всего около 7 миллиампер для очень неприятных ощущений.

Опять же для того, чтобы избежать в подобных ситуациях, нельзя производить корпусов электроприборов непосредственно в месте их подключения, без отдельной заземляющей линии и повторного заземления. Ведь если пренебречь этим запретом, то при обрыве нулевого провода можно получить фазу прямо на корпусе прибора, пусть и «не совсем настоящую».

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.

Но если розетка не работает, а индикатор показываетна проводах в розетке две фазы, что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке , давайте разберем возможные причины их появления:

Отгорел нулевой провод во внутренней системе электропроводки

Это наиболее распространенная причина. При отсутствии нулевого соединения фаза через нить накаливания лампочек в люстре, либо через электроприборы включенные в другие розетки наведенным током будет присутствовать и на нулевом проводе. При этом розетка, в которой находиться две фазы не работает. Правильно диагностировать данную причину можно выключив из всех розеток включенные в них электроприборы путем отсоединения вилок от розеток. Далее нужно перевести все выключатели в положение выключено. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор делает световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна. В этом случае причину неисправности следует начать искать:

  • в местах недавно повешенных на стену картинах, фотографиях. Как правило в 95% случаев такой тюнинг жилья заканчивается перебитым проводом. В этом случае нужно отключить электропитание квартиры (выключить пробки, автоматы, пакетные выключатели) убедиться в отсутствии напряжения. Далее снять слой штукатурки и освободить провод, визуально диагностировать место повреждения и устранить неисправность путем соединения проводов и их изоляцией. После проведения всех работ, включаем подачу напряжения и проверяем работоспособность розетки. После этого место повреждения можно замазывать штукатурным либо гипсовым раствором.
  • если же никаких работ по обновлению дизайна жилья перед тем как в розетке появились две фазы не проводилось, то возможная неисправность может быть в распределительной коробке . В этом случае поиски начать следует с распределительных коробок, которые находиться в комнате где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем обгоревшие, оплавленные либо отвалившееся провода. Если в этой распределительной коробке неисправности нет открываем ближайшее. После того как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое соединение, изолируем, закрываем крышку распределительной коробки, включаем электропитание и проверяем работоспособность розетки.
  • в электро щитке. Если вы имеете доступ в силовой щит, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружения оплавленных проводов, подгоревших контактов, отвалившихся от мест присоединения проводов нужно немедленно обратиться в обслуживающую данный электрощит организацию для устранения неполадок. Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Произошло перенапряжение

  • Перенапряжение - это повышение или понижение значений напряжения с нормальных (220-230 вольт) до высоких (360-380 вольт) или наоборот низких (40-80 вольт). Когда происходит перенапряжение, сначала может моргать свет, потом начинают очень ярко или очень тускло гореть лампочки.

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт). Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться бытовая электроника. Моментально реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио и видео техника. Перегорают, либо начинают некорректно работать.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии . Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение (40-80 вольт) или совсем ничего.

Что делать?

  • Нужно быстро отключить электроснабжение квартиры
  • выключить из розеток все бытовые приборы
  • перевести все выключатели в положение отключено.
  • Вызвать обслуживающий электро персонал. Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.

Наведенный ток

Розетка работает в нормальном режиме, но при замере индикатором диагностируются две фазы. Такое явление часто встречается, если рядом с вашим домом проходит высоковольтная линия электропередач.

Это один из самых опасных случаев , так как наведенное напряжение будет диагностироваться индикатором даже при полностью отключенной подачей напряжения в квартиру, что может ввести в заблуждение даже профессионала в данном вопросе . В этом случае поможет вольтметр, либо мультиметр, он безошибочно покажет наличие или отсутствие напряжения.

Одна из наиболее распространенных неисправностей электрической проводки в квартире – появление так называемой второй фазы на электророзетке. Если пропал свет, но две фазы в розетке присутствуют, значит, возникла поломка подобного рода. Сегодня мы поговорим о том, почему возникает такая неисправность и что с нею делать. И действительно ли в электрической сети может присутствовать одновременно две фазы.

Каждый мастер знает, что при проверке напряжения в розетке с помощью индикаторной отвертки на фазном контакте загорается лампочка, а на нулевом контакте сигнал отсутствует. Если происходит обрыв фазного провода, то свечение индикатора отсутствует. При этом электрики редко проверяют целостность нулевого потенциала. Да и технология его проверки отличается (требуется прозвонка электроцепи).

Если в однофазной домашней проводке индикатор показывает фазу на обоих контактах электроточки, то начинающий мастер задается вопросом о том, почему в розетке две фазы? Чтобы найти причины данной ситуации, нужно изучить схему подключения розетка-выключатель-лампочка.

Ток к электрической точке подается по фазному проводу, а возвращается по нулевому. Если происходит обрыв нуля в сети, то напряжение подается по фазному проводу к включенному электроприбору, а затем переходит на нулевой провод и направляется к розетке по второму контуру . Как результат – при проверке электрического тока индикатор показывает две фазы. Если в квартире присутствует заземление электропроводки, то данная ситуация не представляет опасности для жильцов, но если заземление отсутствует, то возникает риск травматизации током.

Каковы причины и решение данной проблемы? Прежде всего, нужно найти место, где произошло повреждение проводки. Неисправность может возникнуть на любом участке электросети, например, на распределительном щитке, в распаечной коробке или розетке, что находится в жилом помещении, а также на каком-либо другом участке кабеля. Еще один возможный вариант – разрушение изоляционного слоя кабеля и обрыв нулевой жилы, и, как следствие, формирование контакта на фазе.

Рассмотрим подробнее каждый случай обрыва нуля в жилом помещении:

  1. На распределительном щитке. Неисправность может возникнуть на нулевой шине, автоматическом выключателе или электросчетчике. Причина поломки – это, зачастую, плохой контакт с проводом, обусловленный недостаточным зажимом винтового соединения, загрязнением поверхностей или надрезом жилы провода. Предположить, что произошел обрыв на щитке можно, если в квартире погас свет, но розетки продолжают работать (но только если включен какой-либо электроприбор или освещение). Способ решения этой проблемы определяется конкретной причиной неисправности. Может понадобиться замена поврежденного участка проводки или более надежное закрепление винтовых соединений.
  2. В распаечной коробке. При этом варианте нет напряжения той комнате, на которую работает распределительная коробка. В других помещениях электроток будет присутствовать. Обрыв на коробке и, как следствие, две фазы в розетке, – довольно распространенное явление там, где давно не менялась электропроводка. Внутри старых распаечных коробок подключение выполнялась методом скрутки и обмотки изолентой. При этом у нуля нужно было делать много соединений, что приводило к утолщению скрутки, а, значит, к созданию условий для возникновения обрывов. Неисправность также может возникнуть на участке провода, соединяющего распределительные коробки. В первом случае проблема решается разборкой коробки и устранением неисправности, а во втором – заменой кабеля.
  3. В блоке розеток. Можно предположить, что была повреждена проводка внутри стены, если пропало напряжение в розетке после сверления стен или забивания гвоздей. Если подобные работы проводятся без учета расположения электропроводки, то может произойти нарушение целостности изоляции и обрыв проводов. Прекращение тока в сети также случается при повреждении проводника грызунами. Что делать, если возникла подобная проблема? Единственное решение – полностью заменить неисправную часть проводки.

Еще одна причина, почему пропало напряжение в розетке – это использование старой проводки. На ее вводе используются пробки, а не автоматические выключатели. Если пропал ноль, то, скорее всего, выбило одну пробку, нулевую. Соответственно, нужно поставить пробку на место. Однако это не убережет от повторного возникновения неисправности. Чтобы избавиться от данной проблемы надолго, рекомендуется заменить старую электропроводку на более современную, используемую с нейтральной шиной.

Итак, мы определили, по каким причинам может появиться напряжение в двух гнездах электророзетки одновременно и как необходимо решать эту проблему. Теперь нужно разобраться, как можно обнаружить повреждение нулевого провода, и как убедиться, что это не две фазы, а одна, которая идёт по второй линии электрической сети.

Большинство жильцов квартир проверяет напряжение при помощи индикаторных отверток. Потенциал фазы вызывает свечение лампы индикатора, а ноль – не вызывает. Увидев, что пробник показывает наличие тока одновременно на двух проводах, начинающий мастер думает, что в электропроводке присутствуют две фазные жилы. Однако это не так.

Причина ошибки заключается в том, что, для проверки напряжения используется прибор, который показывает только один потенциал, а не разность потенциалов. Чтобы убедиться, что ноль в сети отсутствует, нужно использовать двухполюсные индикаторы напряжения или вольтметры. Современным инструментом, широко применяемым электриками для этих целей, является мультиметр.

Щупы данного инструмента нужно установить на контакты розетки и провести замер. Если мультиметр показывает напряжение 0 Вольт, то это означает, что отсутствует разность потенциалов, необходимая для нормального функционирования электроприборов. Показатель 220 вольт будет зафиксирован только между фазой и нулем нормальной электропроводки.

Соответственно, если на каждом из контактов розетки присутствуют фаза, но при одновременном замере двух контактов мультиметр показывает напряжение 0 Вольт, то можно сделать вывод об обрыве нулевого провода .

Иногда могут действительно обнаружиться два фазы в розетках. Это происходит, если внутрь однофазной домашней сети проникает второй потенциал фазы. Напряжение всех электроприборов может подскочить до 380 Вольт. Виновником подобной аварии зачастую является энергоснабжающая компания.

Обычно такие ситуации возникают в частных домах, подключённых к трехфазному вводу проводом, который расположен «на открытом воздухе», а, значит, подвержен негативному воздействию внешней среды. Риск подобных ситуаций снижается, если кабель проложен под землей, однако и при такой ситуации пользователь не застрахован от проникновения второго потенциала внутрь сети.

Если трехфазная сеть работает нормально, то на каждую квартиру с однофазной проводкой поступает одинаковое напряжение (220 вольт). Токи проходят от генератора к области нагрузки, а затем возвращаются обратно через нулевой провод. Электрический ток в нуле состоит из суммы трёх токов всех фаз и не превышает норму.

Если происходит обрыв нуля, то баланс нарушается. Электрический ток подается неодинаково на каждую квартиру, его уровень зависит от сопротивления, которым обладают подключенные электрические приборы. Если в одной квартире выключена вся техника, а в другой интенсивно работают крупные электроприборы, то все 380 вольт окажутся внутри второй квартиры, что приведет к перегоранию оборудования.

Чтобы снизить риск подобного развития событий, нужно установить на квартирном щите реле контроля напряжения. Реле обеспечит своевременное отключение питания при обрыве нуля и тем самым повысит безопасность жилища.

как так вышло и что делать?

Хотя вся бытовая электропроводка подчиняется набору простейших принципов, известных любому человеку со школьной скамьи, иногда случаются ситуации, которые выходят довольно далеко за границы наших стандартных представлений о природе тока и концепции обустройства электросетей. На практике появление двух фаз в розетке – довольно распространённая неисправность, объясняющаяся крайне просто. Профессиональные электрики встречают её с завидной периодичностью, а пугает такая ситуация разве что начинающих мастеров, не имеющих опыта ремонтов вне собственного дома.

Типичный «симптом» подобной неприятности – внезапно погасший свет в комнате, не сопровождающийся щелчком автоматического выключателя на распределительном щитке. При проверке розеток тестером выясняется, что фаза присутствует в каждом гнезде. Следует отметить, что пугающая многих формулировка «две фазы» технически неверна – если речь об обычной квартире в жилом доме, то на самом деле индикатор обнаруживает одну и ту же фазу в двух местах. Последнее означает, что между правым и левым гнездом нет разницы потенциалов, а потому такая неисправность гораздо менее опасна, чем это может показаться на первый взгляд.







Сущность неисправности

Давайте начнём с того, что вспомним, как протекает по проводам ток. Условно говорят, что он приходит к потребителю (электроприбору или лампочке) по фазному проводу, а затем отводится по нулевому. То есть, любое электрозависимое устройство – это проводник с неким сопротивлением, которое препятствует возникновению короткого замыкания в чистом виде. В каждое жильё подаётся два провода, которые подводятся к розеткам и светильникам, а на выключателях один из них (фазный) разрывается.

Чтобы объяснить природу возникновения двух фаз в розетке рассмотрим небольшой демонстрационный пример. Давайте представим себе схему, которая состоит из пяти элементов: источника питания, распределительной коробки, розетки, лампочки и выключателя. При этом осветительный прибор и розетка подключены параллельно, то есть, никоим образом не зависят друг от друга, соединяясь по полюсам лишь в монтажной коробке через общие клеммники. Если вся система работает нормально, то электрический ток приходит в розетку по фазному проводу и не отводится по нулевому, пока человек не включит в сеть какой-либо прибор. В то же время, лампочка имеет прямое подключение нулевым проводом от распредкоробки, а фазный провод прерывается выключателем. Таким образом ток течёт по одной жиле до выключателя и «останавливается» там до тех пор, пока пользователь не щёлкнет клавишей. При этом электроны устремятся дальше по фазному проводу, достигнут лампочки, заставят её вырабатывать свет и умчатся прочь по нулевому проводнику через клеммник в распредкоробке.

А теперь давайте себе представим, что между источником питания и монтажной коробкой связь разорвалась. Таким образом, в системе образуется встречное движение электронов: ток придёт по фазному проводу, пройдя через лампочку, выйдет по нулевому, а на клеммнике у него не останется выбора, кроме как направиться по оставшейся нулевой жиле в розетку. Теперь, если проверить в последней каждый контакт, что фаза будет присутствовать везде, однако ни розетка, ни лампочка от этого работать не станут. Фактически получится расщепление одного провода – точно такое же, как если бы мы расплели многопроволочную жилу пополам и подключили обе её части к одной розетке. Разумеется, если замерить разность потенциалов в таком случае, то её не будет – ведь перед нами, в сущности, один и тот же полюс.

Если в описываемой ситуации электромонтаж включал в себя отдельный заземляющий проводник, то никакой опасности нет. Достаточно лишь изучить каждый участок электрической цепи на предмет целостности и восстановить нулевой провод. В случае отсутствия заземления как такового или при наличии защитного зануления (когда в качестве заземляющего проводника использована жила нулевого контакта), последствия могут оказаться весьма неприятными – как для подключённой техники, так и для человека, прикоснувшегося к прибору и проводам.

Присутствие действительно двух разных фаз встречается невероятно редко и обычно обусловлено поломкой где-то на общей магистрали или приписанной к дому подстанции. Самостоятельно Вы такую проблему не решите – для этого нужно вызывать электриков из ЖЭКа или другой обслуживающей организации. С другой стороны, обычно диагностировать неисправность такого рода крайне просто даже без специального инструмента: скорее всего, бытовые приборы не просто откажутся работать, а перегорят через считанные секунды после включения. При инструментальном замере разница потенциалов будет отображаться как напряжение в диапазоне от 250 до 380 В.







Как ясно из сказанного ранее, наиболее распространённой причиной описываемой ситуации оказывается обрыв нуля где-то на ранних этапах. Для нашей действительности этим местом нередко оказывается внутриквартирный распределительный щиток или общий этажный щит. Во всех этих случаях устранение неполадки обычно сводится к непродолжительным и лёгким работам, которые состоят в зачистке или удлинении конца жилы вместо отгоревшей части с дальнейшим восстановлением электрической цепи. Гораздо менее приятно, когда нулевой провод разрушился где-то в стене: во-первых, найти место поломки будет довольно трудно, а во-вторых, придётся портить отделку комнат и вскрывать стены, чтобы переложить необходимые коммуникации.

Облегчить диагностику домашней электросети поможет контурная прозвонка цепей. Начинать поиски следует со вскрытия распредкоробки в том помещении, где случилась неисправность. Возможно, из клеммника просто выпала жила, приводящая сюда ноль от общего щитка, и починка займёт всего пару секунд. Если проводка в доме сделана правильно, с максимальным разбиением на независимые цепи, подобная неисправность действительно должна локализоваться в одной комнате.

В старых квартирах без модернизации энергосистемы, где отсутствует современная защитная автоматика, рассматриваемая авария становится результатом выбивания пробок. Когда из строя выходит нулевой предохранитель, вся квартира наполняется «двойными фазами» через оставшиеся включёнными осветительные приборы. Стоит все их выключить – и Вы разомкнёте цепь до обычного состояния, когда ток в фазном проводе останавливается перед выключателем.

Разумеется, не теряет актуальности и человеческий фактор. Вешая полку или картину без предварительной проверки наличия проводки в стене, велика вероятность вызвать не только короткое замыкание, но и перебить нулевой проводник. С минимальными потерями решить такую проблему можно только одним способом: аккуратно вскрыть стену и обустроить в этом месте новую распределительную коробку, соединив контакты при помощи клеммной колодки.

Справедливости ради, отметим, что не только отгорание контактов или невнимательность человека может стать первопричиной такой неисправности. Всегда остаётся вероятность заводского брака в токоведущей жиле или повреждение участка цепи грызунами в толще перегородок. От подобных неприятностей застраховаться невозможно – в наших силах лишь увеличить шансы, повысить «жизнеспособность» системы: закупать качественные провода и использовать гофроканалы при укладке кабеля.

В частных домах своя специфика. Здесь две фазы могут быть временным явлением: и как расщепление одной фазы, и как реальное присутствие двух разных фаз. Связано это с высокой влажностью и затоплениями перегородок, где пролегают плохо изолированные провода. Хотя чаще в подобных условиях случается короткое замыкание, а не появляется вторая фаза. Также в коттеджных и дачных посёлках иногда по индикаторам наблюдается присутствие фаз даже при полностью отключённых вводных автоматах. Даже профессиональные электрики оказываются озадачены увиденным. А на самом деле подобная электрическая мистика – не более, чем результат электромагнитных наводок от проходящей невдалеке ЛЭП. Если для проверки величины напряжения использовать амперметр, вольтметр или мультиметр, никакие помехи себя не проявят и миф о фантомной фазе будет разрушен.







Как устранить проблему?

Как было сказано выше, прежде всего, не стоит доверять обычным индикаторным отвёрткам при прозвонке гнёзд розетки. Они могут сработать не только на присутствие фазы, но и на электромагнитную наводку вблизи проводки вообще. Лучше всего использовать мультиметр и замерять переменное напряжение с пределом выше 220 В (на многих моделях это 750 В). Если при стоящих в гнёздах электродах прибор показывает ноль, это точно дублирование фазы, а если при тех же симптомах неисправности экран выводит около 220 В или сильно отличающееся значение – проблему надо искать в чём-то другом.

Иногда бывают ситуации, когда во всей квартире или комнате розетки и светильники работают без нареканий, и только в одной точно наблюдается проблема с двумя фазами. Хотя вероятность, что причина такого поведения локализуется здесь же, крайне мала, следует начать именно с разбора проблемной электроточки. В такое место легко получить доступ без сложных манипуляций, а состояние и внешний вид проводов способны дать указание на то, в чём может заключаться проблема. Кроме того, отсоединившийся, перебитый или отгоревший провод может как раз находиться в данном подрозетнике.

Следующий этап – отследить путь всех проводов к розетке. Если она подведена напрямую от распредщитка, изучать надо подключения в нём, а если ответвляется от другой – сначала посмотреть родительскую. Нередко так случается, что в розетке-доноре нулевой проводник попросту выпадает из-под прижима. Самое неприятное и длительное занятие Вас ожидает, если в распаечной коробке на этапе монтажа использовались скрутки, а не клеммы быстрого монтажа. Всё дело в том, что при любом некорректном соединении жил фазный провод менее чувствителен к качеству контакта: он, безусловно, будет нагреваться при работе, однако прослужит ещё немалое время. В свою очередь, нулевой провод способен окисляться практически без внешних проявлений, а потому Вам придётся разматывать изоленту на каждой скрутке и детально изучать, в каком же месте отсутствует контакт.

Если все электроточки разобраны, а результаты ревизии не выявили поломку, остаётся только прозванивать кабель или провод тестером на каждом участке, а затем аккуратно вскрывать штробу. Это самый длительный, затратный и неприятный способ, зато каждому понятно, что следует сделать. Старый повреждённый кабель изымается, а на его место укладывается новый. В том случае, если проводка сделана недавно, в гофре и по всем правилам, есть шансы, что Вы сможете вытянуть старый и затянуть новый кабель одним движением, связав их концы. Вместе с тем, не следует питать излишних иллюзий: зачастую повреждение жилы деформирует её, из-за чего извлечение становится сложным или вообще невозможным.

Если Вы обнаружили, что две фазы наблюдаются сразу в нескольких розетках, то разбирать их смысла нет. Очевидно, что все они либо подключены к одной распредкоробке, либо соединены «шлейфом». Начинать нужно именно с общего для них места коммутации, а затем двигаться в сторону наиболее вероятной аварийной ситуации.

Если две фазы присутствуют во всех розетках квартиры, нужно изучать иерархию электропроводки снизу-вверх: начать не с отдельных точек или распаечных коробок, а со вводного щитка. Если в нём всё в порядке – изучить щит на этаже, затем поинтересоваться ситуацией у соседей и при необходимости отправляться к главному щитку, разделяющему линии по подъездам. В последнем случае рядом с Вами уже будет много «товарищей по несчастью», что позволит понять, на каком этапе иерархии случилась авария: комната, квартира, этаж, подъезд, дом и пр. Чем больше масштаб неисправности, тем выше вероятность, что её уже устраняют специально приглашённые специалисты, так что Вам остаётся только ждать, пока они закончат свою работу.

Фазы и провода при распределении энергии переменного тока

Распределение мощности переменного тока

Передача энергии переменного тока всегда осуществляется при высоком напряжении и в основном по 3-фазной системе . Использование однофазной системы ограничено однофазными электрическими железными дорогами. Однофазная передача энергии используется только на короткие расстояния и при относительно низких напряжениях.

Фазы и провода в распределении мощности переменного тока

Кстати, знаете ли вы, что для трехфазной передачи энергии требуется меньше меди , чем для однофазной или двухфазной передачи энергии.

Распределительная система начинается либо на подстанции, где мощность доставляется по воздушным линиям электропередачи и понижается с помощью трансформаторов, либо в некоторых случаях на самой генерирующей станции. Если задействована большая территория, можно использовать первичное и вторичное распределение.

Что касается фаз , для распределения мощности переменного тока доступны шесть следующих систем:

  1. Однофазная, 2-проводная система
  2. Однофазная, 3-проводная система
  3. Двухфазная, 3 -проводная система
  4. Двухфазная, 4-проводная система
  5. Трехфазная, 3-проводная система
  6. Трехфазная, 4-проводная система

I.Однофазная, 2-проводная система

Это показано на Рисунках 1 (a) и (b). На рисунке 1 (a) один из двух проводов заземлен, тогда как на рисунке 1 (b) средняя точка фазной обмотки заземлена .

Рисунок 1 - Однофазная 2-проводная система

Вернуться к Распределительным системам ↑


II. Однофазная 3-проводная система

Однофазная 3-проводная система в принципе идентична 3-проводной системе постоянного тока . Как показано на рисунке 2, третий провод или нейтраль подключается к центру вторичной обмотки трансформатора и заземляется для защиты персонала от поражения электрическим током в случае выхода из строя изоляции трансформатора или высоковольтного провода главного контакта вторичной обмотки.

Рисунок 2 - Однофазная 3-проводная система

Вернуться к Распределительным системам ↑


III. Двухфазная, трехпроводная система

Эта система все еще используется в некоторых местах. Третий провод берется от соединения двухфазных обмоток I и II, напряжения которых находятся в квадратуре друг с другом, как показано на рисунке 3.

Если напряжение между третьим или нулевым проводом и любым из двух проводов равно V, тогда напряжение между внешними проводами равно V, как показано.По сравнению с 2-фазной 4-проводной системой, 3-проводная система имеет дефект , который вызывает несимметрию напряжения из-за несимметричного падения напряжения в нейтрали.

Рисунок 3 - Двухфазная, 3-проводная система

Вернуться к Распределительным системам ↑


IV. Двухфазная, 4-проводная система

Как показано на рисунке 4, четыре провода отводятся от концов двухфазных обмоток, а средние точки обмоток соединяются вместе.

Как и раньше, напряжения двух обмоток находятся в квадратуре друг с другом, и точка соединения может быть заземлена, а может и не быть.Если напряжение между двумя проводами фазной обмотки равно V, то напряжение между одним проводом фазы I и одним проводом фазы II составляет 0,707 В .

Рисунок 4 - Двухфазная 4-проводная система

Вернуться к Распределительным системам ↑


В. Трехфазная 3-проводная система

Трехфазные системы широко используются. Трехпроводная система может быть соединена треугольником или звездой, точка звезды обычно заземлена .

Напряжение между линиями составляет В, при соединении треугольником и √3 В, в случае соединения звездой, где V - напряжение каждой фазы, как показано на рисунках 5 (a) и (b) соответственно.

Рисунок 5 - Трехфазная, 3-проводная система

Вернуться к Распределительным системам ↑


VI. Трехфазная, 4-проводная система

4-й, или нейтральный, провод выводится из точки звезды соединения звездой, как показано на рисунке 6, и имеет половину поперечного сечения внешних или линейных проводов. Если V - напряжение каждой обмотки, то линейное напряжение составляет 3 В . Обычно фазное напряжение, то есть напряжение между любой внешней стороной и нейтралью для симметричной системы, составляет 230 В , так что напряжение между любыми двумя линиями или выходами составляет 3 × 230 = 400 В .

Рисунок 6 - Трехфазная, 4-проводная система

Однофазные осветительные нагрузки для жилых помещений или однофазные двигатели, работающие от 230 В , подключаются между нейтралью и любым одним из проводов линии. Эти нагрузки подключаются симметрично, так что линейные провода нагружаются одинаково. Следовательно, результирующий ток в нейтральном проводе равен ноль или минимум .

Трехфазные асинхронные двигатели, требующие более высокого напряжения - 400 В или около того, подключаются напрямую к линиям.

Вернуться к Распределительные системы ↑


Трехфазное руководство - Токи в треугольнике //

Справочник // Учебник по электротехнике - Б.Л. Theraja (Покупка на Amazon)

Разница между однофазной и трехфазной электропроводкой

Разница между трехфазной и однофазной электропроводкой заключается, прежде всего, в напряжении, получаемом через каждый тип проводов.Двухфазного питания не существует, что для некоторых является неожиданностью. Однофазное питание обычно называют «расщепленным». У вас есть несколько способов определить, какой у вас провод: трехфазный или однофазный.

Однофазный

Однофазный провод состоит из трех проводов, расположенных внутри изоляции. Два провода под напряжением и один нейтральный провод обеспечивают питание. Каждый горячий провод обеспечивает электричество 120 вольт. Нейтраль отключена от трансформатора. Двухфазная цепь, вероятно, существует, потому что большинству водонагревателей, плит и сушилок для одежды требуется 240 вольт для работы.Эти цепи питаются от обоих проводов под напряжением, но это всего лишь полнофазная цепь от однофазного провода. Все остальные устройства работают от 120 вольт электричества, для чего используется только один горячий провод и нейтраль. Тип схемы с использованием горячих и нейтральных проводов, поэтому ее обычно называют схемой с расщепленной фазой. Однофазный провод имеет два горячих провода, окруженных черной и красной изоляцией, нейтраль всегда белая и есть зеленый заземляющий провод.

Трехфазное питание

Трехфазное питание подается по четырем проводам.Три провода под напряжением, несущие электричество 120 вольт, и один нейтраль. Два провода под напряжением и нейтраль ведут к механизму, требующему 240 вольт питания. Трехфазное питание более эффективно, чем однофазное. Представьте себе человека, который толкает машину на холм; это пример однофазного питания. Трехфазное питание - это как если бы трое равных по силе мужчин толкали одну и ту же машину на один холм. Три провода под напряжением в трехфазной цепи окрашены в черный, синий и красный цвета; белый провод - нейтраль, а зеленый провод - заземление.

Использует

Еще одно различие между трехфазным проводом и однофазным проводом касается того, где используется каждый тип провода. В большинстве, если не во всех жилых домах, проложен однофазный провод. Во всех коммерческих зданиях установлен трехфазный провод от энергокомпании. Трехфазные двигатели обеспечивают большую мощность, чем может обеспечить однофазный двигатель. Поскольку в большинстве коммерческих объектов используются машины и оборудование, работающие от трехфазных двигателей, для работы систем необходимо использовать трехфазный провод.Все в жилом доме работает только от однофазного источника питания, например, розетки, свет, холодильник и даже приборы, использующие электричество 240 вольт.

Определение типа

Определение типа используемого провода выполняется легко. Сначала посмотрите на провода и посмотрите, сколько проводов внутри внешней изоляции. Вы также можете проверить напряжение. Трехфазный провод обычно показывает 120 вольт между горячим и землей, а также 206 вольт между двумя горячими источниками.Однофазный провод обычно показывает 120 вольт между горячим и заземленным, но 240 вольт между двумя горячими проводами.

электрический - Почему я вижу напряжение на нейтральном проводе от моего трехфазного источника питания?

В трехфазных системах есть три «горячих» линии (L1, L2, L3). Часто также будет нейтраль (N) и земля (G). Нейтраль и земля должны быть соединены вместе на входе в сервисный центр). Все три линии расположены на расстоянии 120 градусов друг от друга. Нагрузки могут быть подключены по схеме "звезда" или "треугольник".В жилых домах часто запитываются только две из трех фаз (и в разных домах будут разные пары фаз, чтобы сбалансировать их).

В конфигурации треугольником нагрузки подключаются между фазами (и нейтраль не требуется). Эта конфигурация характерна для больших двигателей и в промышленных установках. В некоторых конфигурациях треугольника клемма на вторичной обмотке трансформатора заземлена и обеспечивает нейтраль. Клемма заземления может быть либо одной из трех линий, либо центральным ответвлением на катушке между двумя линиями (создавая конфигурацию треугольника с высоким плечом, поскольку одна из линий имеет гораздо более высокий потенциал (относительно земли), чем две другие. ).

В конфигурации "звезда" нагрузка подключается между линией и нейтралью. Основываясь на вопросе, я считаю, что это используемая конфигурация. Энергокомпания поставляет три фазы и нейтраль, а заказчик - землю. Обычно нейтраль соединяется с землей (которая прикреплена к металлическим стержням в земле, водопроводным трубам и т. Д.). Если нагрузка правильно сбалансирована (это означает, что по каждой фазе протекают равные токи), токи нейтрали будут нейтрализованы до нуля, и нейтраль не будет использоваться.

Однако редко бывает, что три линии будут точно сбалансированы, поэтому будет протекать нейтральный ток, основанный на разнице токов в трех фазах.

Моя гипотеза состоит в том, что нейтраль в здании неправильно подключена к трансформатору энергокомпании. Без хорошего соединения нейтрали напряжение нейтрали не удерживается на уровне потенциала земли (соединение заземления обычно имеет сопротивление 1-20 Ом относительно земли). Напряжение нейтрали будет смещаться в сторону той линии, которая наиболее нагружена (поскольку она образует делитель напряжения).Например, если L1 имеет большую нагрузку, а L2 / L3 слегка нагружены, напряжение нейтрали будет тянуться к L1, в результате чего напряжения L2-N и L3-N станут намного больше, чем их номинальное напряжение.

Итак, исправление будет заключаться в ремонте нейтрального соединения между панелью выключателя здания и трансформатором энергокомпании. Это может быть плохое соединение нейтрали в панели выключателя или неисправный трансформатор. Ремонт может быть опасен, потому что проблема может быть в участке кабеля, который нельзя легко отключить (если разрыв находится перед главным выключателем здания).Скорее всего, потребуется работа с энергетической компанией, чтобы отключить вашу услугу или проверить их трансформатор.

У этой проблемы есть аналог в системе с расщепленной фазой, которая распространена в США, и на этом сайте есть вопросы по теме:

Electric - Почему для цепей 240 В не требуется нейтраль?

Для всех электрических цепей требуются 2 «стороны» или «ноги» питания независимо от напряжения или полярности, будь то цепь 12 В постоянного тока в автомобиле, настенная розетка переменного тока 120 В или розетка осушителя 220 В.1 горячая нога - 120 вольт, две горячие ноги - 240 вольт на обеих ногах с цепью на 120 В мы используем только 1 горячую ногу, так что же будет второй ногой, если не другой стороной питания, то есть горячей ногой? Мы используем «нейтраль», нейтраль - это земля, земля буквально земля - ​​это грязь планеты. земля есть земля. В ваш дом входят всего 3 ножки или провода, и 2 из них - горячие ножки, 120 вольт каждый или 230 вольт на обоих. Причина, по которой мы не можем объединить землю и нейтраль после прекращения обслуживания, заключается в том, что земля должна быть альтернативным путем, а не параллельным путем к земле.Это сводит на нет его цель - объединить их после отключения службы. Так что в основном нам нужны две стороны или ноги питания в любой цепи, поэтому, если вам не нужны обе горячие ноги, нейтраль - ваш единственный вариант. До 1950-х годов земли в розетках в домах не было.

Заземление

- это трап для аварийного напряжения, чтобы использовать его, а не использовать наши тела! мы должны попасть в цепь.

Для всех электрических цепей требуется 2 стороны питания, назовем их L 1 и L 2. Это может быть 2 горячих ножки на 120 вольт, как в цепи 230 вольт, или 1 горячая ножка на 120 вольт и нейтральная ножка для противоположной стороны питания.Земля - ​​это Земля, и она также нейтральна, в Европе Земля называется Землей. В любом случае для всех электрических цепей требуются 2 стороны или ветви питания, будь то 1 горячая нога или 2, если для того, чтобы замкнуть цепь, требуется нейтральная нога. Земля и нейтраль - это Земля, Земля - ​​это то, что звучит так, как будто это почва / грязь нашей планеты. У более старых систем не было оснований, оснований только для безопасности, и в результате их нельзя объединять с нейтралью за пределами зоны обслуживания, поскольку это должен быть альтернативный путь к Земле / Земле, если они объединены, земля больше не является альтернативой путь просто параллельный путь к земле.Заземление - гарантия того, что напряжение между оборудованием и ЗАЗЕМЛЕНИЕю останется нелетальным даже в нестандартных условиях, таких как неисправности или молния.

Заземление - [Предполагая, что вы имели в виду ПРОВОДНИК заземления.] Проводник, предназначенный для заземления части оборудования. Обычно выполняется через неизолированный провод. Это происходит потому, что у земли непостоянный и часто высокий импеданс. Т.е. это плохой дирижер.

Нейтраль - проводник, предназначенный для протекания тока при нормальной и ненормальной работе.Обычно подключается к заземлению местной энергосистемы только в точке питания, а не где-либо еще. Таким образом, "обычно" имеет низкий потенциал и безопасен для прикосновения.

В НОРМАЛЬНОЙ работе они могут ВНЕШНИЙ ВИД. Но различия весьма существенны, и их не стоит преувеличивать.

electric - Почему плохая проводка с общей нейтралью?

Есть правило, чтобы предотвратить этот шок

В многопроволочной ответвленной цепи (с общей нейтралью) Пигтейл-нейтраль .Вот почему: чтобы вы могли снять любое устройство для обслуживания , не отключая нейтраль , от которой зависят другие горячие провода.

Оставим пока в стороне тот факт, что этот не MWBC и, по сути, является катастрофой .

Рассмотрим нейтраль над розеткой , подключенной к проводной гайке и включенной для нагрузки 1 и двух интеллектуальных переключателей. Что удерживает эту нейтраль около 0 вольт ? Это наименование «нейтральный»? Это белый цвет? Неа.Что поддерживает его около 0 вольт, так это то, что он подключен к нейтрали на панели. Который вы оторвали при снятии емкости для обслуживания .

Теперь абсолютно ничто не удерживает нейтраль около 0 вольт. Он будет «плавать» при любом напряжении, уязвим для индуктивной или емкостной связи, как любой плавающий провод. За исключением для переключателя 2. Коммутатор 2 пытается запитать себя. Он пытается отключить питание от провода «LINE» от панели 2. Он возвращает это питание через «нейтраль» от панели 1, который поднимает эту нейтраль до 120V , как я показываю на втором рисунке.Ваша удаленная розетка - это X, и вы кладете туда руку.

А теперь перейдем к списку дефектов.

Не смешивайте источники с двух разных панелей

Даже не смешивайте гущи. Обычно земля - ​​это единственное, что можно найти в Интернете везде. Но даже правила переоборудования площадок не позволяют смешивать основания из двух разных панелей.

Смешивание нейтралов из двух панелей - ошибка. Смешивание горячих из двух панелей - это безумный .Просто не делай этого. Всегда.

Не является незаконным, если расходные материалы от нескольких панелей проходят по одним и тем же каналам, но они никогда не обслуживают одни и те же грузы.

Не смешивайте нейтральные вещества, за исключением правильно спроектированного MWBC

Невзирая на вышесказанное, земля - ​​это большая паутина, , но нейтральный - это не - нейтралы должны быть брезгливыми, держаться вместе со своими партнерами. Для этого есть дурацкая-простая причина: у нейтралов нет выключателей .Единственное, что защищает нейтраль от перегрузки, - это то, что она возвращает мощность только для своего , одного горячего (или тщательно подобранных и сбалансированных нескольких горячих точек в многопроводной ответвленной цепи , где он возвращает только дифференциальный ток. Черт побери. , MWBC - это весело.)

Многопроводные ответвленные цепи должны иметь общее отключение для обслуживания, то есть двухполюсный выключатель, который гарантирует, что при отключении ветви MWBC для обслуживания вы отключите все ветви.

Сравнительно недавнее (2011 г.) правило NEC, которое также направлено на решение только что возникшей проблемы.Подходит для ремня и подтяжек с правилом «косички нейтральных».

Вне зависимости от того, что вам нужно больше опыта, чтобы играть с MWBC.

Токи должны быть одинаковыми в каждом кабеле или кабелепроводе

Гикам это сложно понять, потому что они привыкли думать DC. Переменный ток создает пульсирующие магнитные поля. Пока все провода соединены, магнитные поля нейтрализуют друг друга. Однако, если они перемещаются по петле, внутри петли становится сердечником трансформатора .Если вы когда-нибудь разбирали его, то знаете, что ядро ​​по необъяснимым причинам представляет собой стопку тонких стальных пластин, покрытых каким-то лаком. Это необходимо для остановки «вихревых токов», чтобы предотвратить нагрев вихревым током внутри сердечника трансформатора.

Эта энергия вихревых токов может быть значительной, поэтому Код так много говорит об этом.

Чтобы избежать этого, нарисуйте на чертежах все проводники в кабеле или кабелепроводе, протянутые близко друг к другу , и пространство между всеми кабелями и трубопроводами.Если ваш рисунок охватывает область , как и ваш рисунок, то ваши токи почти наверняка не равны. Когда я покрасил рисунок выше в серый цвет, я должен был оставить центральную каплю белым, чтобы это было ясно. Если ваш рисунок выглядит как дерево , то токи должны быть равны, поскольку другого возможного маршрута нет. Все готово.

Исправление 1: Подача всего из левого контура

В этом случае мы просто перерезаем правильный кабель питания. СНИП! И оно ушло.

Пока я писал это, ThreePhaseEel описал это.

Исправление 2: Подача нагрузки 2 из правого контура

В этом случае мы меняем местами переключатель 3 и надстройку и отключаем нейтральное соединение в левом поле. Надстройка соединяет только с с помощью черно-красно-белого кабеля от источника питания 2.

Обратите внимание на невидимую стену между материалом контура 1 с левой стороны распределительной коробки и материалом контура 2 с правой стороны.Я удивлен, что удаленному переключателю не нужен всегда горячий, но при необходимости он есть в комплекте в качестве запасного. Также отделите заземление для этого дополнительного кабеля - это сделает довольно очевидным для проницательного наблюдателя, что он обслуживается от другой цепи, поскольку каждый провод в кабеле идет к одному устройству.

240в - Ампер на ногу на 220В?

Есть много ответов по этому поводу, которые не дают представления, я думаю, люди спрашивают. Итак, добавление к старому сообщению, которое часто появляется в результатах поиска для людей, разочарованных такими же странными ответами об измерении тока 220 В для нетехнических людей.Это длинный вопрос, но он призван охватить множество последующих вопросов и заставить их задавать более подробные вопросы, если они у них есть.

Я не электрик, не молчите, это ваша безопасность, поправьте меня, если я ошибаюсь и т. Д.

Три вещи для начала:

Весь электрический ток должен иметь полный путь, полный круг. Если этот путь прерван, ничего не произойдет, это просто ожидание напряжения, но отсутствие тока и никакой работы. Вы выключаете свет и прерываете путь, ток не движется, но напряжение ожидает на переключателе, чтобы снова начать движение усилителя при повторном подключении.Вы включаете свет, ток течет в нагрузку и обратно (в данном случае свет). Всегда требуется минимум два провода.

AC означает переменный ток. Это означает, что положительное и отрицательное меняются местами (примерно 60 раз в секунду в США). В этом примере это не движущийся потенциал земли. Это потенциал напряжения каждого провода, движущийся над и под землей в противоположные моменты времени. Они меняются местами поочередно.

Измерение напряжения всегда относится к чему-то.Например: +12 В относительно земли. Обычно, когда люди говорят об этом, они автоматически думают, что это связано с землей или нулевым вольт, поэтому они оставляют часть «относительно земли» отключенной. Но это не обязательно должно относиться к земле, и в данном случае это не так.

Ну вот ...

Таким образом, двухпроводная система с разделением фаз 220 В (не настоящая «двухфазная» или «трехфазная», что не является обычным для людей, задающих этот вопрос) система будет иметь положительное и отрицательное переключение назад и вперед.Есть случаи, когда вы можете представить себе силу тока в этой цепи постоянного тока, а в других - нет. Когда есть какие-либо другие активные провода, их нужно измерить и обсудить как систему с расщепленной фазой. Если есть только два провода, и вы не хотите больше разбираться в схеме переменного тока, вы можете представить ее как цепь постоянного тока и сократить ответ до «Х ампер» только для этой половины.

При поиске силы тока в 2-проводной системе переменного тока 220 В вы измеряете ток с помощью токоизмерительных клещей на одном из проводов пары.Сделанный. Это твой ответ. Допустим, вы получаете 10 ампер при 220 В, что означает, что он потребляет 2200 Вт. Вы можете измерить другой провод, и он должен быть таким же, как 10 ампер. Большой.


Пропустите следующие биты, чтобы --- перейти сюда --- если вы хотите перейти непосредственно к следующей половине этого ответа.


Представьте себе это как измерение точки на окружности проволоки. Одна нога начинается, затем проходит через сушилку или кондиционер или что-то еще, а затем возвращается в другую ногу. Большой круг. Один эффективный провод для измерения.Или вы можете представить это как один шланг, по которому течет вода, измерить любую его часть, и вы получите то же значение, круг шланга просто согнут в длинный овал, и вы видите две секции, когда они проходят мимо вас с текущей водой. через одну и обратно через другую (а также заставить их менять направления, но можно проигнорировать эту часть только для двухпроводных систем 220 В и простого вопроса об усилителе). Если вы измеряете поток обоих проводов одновременно, он будет равен нулю, так как вы увидите 10 ампер, протекающих через одну часть шланга в определенном направлении, и те же 10 ампер, протекающих обратно по шлангу в противоположном направлении, и ваш общий поток при эта точка с обоими шлангами будет равна нулю.Даже когда они переворачивают его, все равно ноль. Вот почему вам нужно измерить одиночный провод на окружности. Обычно доступ к ним можно разделить на панели выключателя, внутри распределительной коробки или внутри устройства. Или создайте удлинитель с удаленной только внешней изоляцией, а внутренние провода раздвинуты, но все еще изолированы, чтобы вы могли зажимать их по отдельности для измерения.

Если вы посмотрите на фактические значения ампер с течением времени с более совершенным оборудованием, чем вы, вероятно, имеете, вы бы увидели, что один провод увеличивается в соответствии с вашим измерением, а другой падает до отрицательного значения тех же ампер, когда он колеблется. по напряжению одновременно.Затем оба встретятся в ноль, а затем перевернутся. Один провод, с которого вы начали, будет показывать отрицательный ток, а другой - положительный. Поэтому можно измерить только один провод. Другой провод на 180 градусов не совпадает по фазе с первым, поэтому нагрузка передается по обоим проводам в любое время, а кружок ампер - это только значение одного провода, которое вы читаете. Теперь это происходит очень быстро, но действует как результат измерения постоянного тока для тех, кто не знаком с фазами или нейтралью переменного тока, или как дополнительные правильные вычисления.Просто используйте правильное оборудование, например, хорошие клещи, чтобы проверить один провод двухпроводной системы переменного тока 220 В, и все готово. Разница в напряжении между двумя проводами будет увеличиваться от нуля до 220 В и обратно до нуля, когда они пересекаются, и обратно до 220 В, но с противоположной полярностью. Каждая фаза меняется с положительной на отрицательную. Не в отношении земли, а друг к другу получаем наши 220в. Расстояние между каждым проводом относительно земли составляет всего 110 В.

Теперь мы подошли к вопросу о токе нейтрали или земли.Пока мы измеряем только напряжения относительно друг друга. Один провод относительно другого равен 220В. Но каждый провод идет только на положительный или отрицательный 110 В, и разница между ними составляет 220 В, которые мы используем при больших нагрузках. Ваша сушильная машина может использовать не только 220 В, измеренное по двум проводам. Вероятно, он имеет заземление для защиты, но не предназначен для протекания реального рабочего тока. Также есть нейтраль. 220 В переменного тока в большинстве случаев - это то, что обычно называют расщепленной фазой. Потому что его можно разделить и использовать только одну сторону, а обратная линия должна быть нейтралью, а не противофазным проводом.Это позволяет избежать множества лучших объяснений двух фаз, которые на самом деле используются только в жилых домах в Пенсильвании и некоторых частях Коннектикута в США и большей части Европы, я считаю, что для подачи 220 В используется один провод, который передает 220 В, а не два на 110. . Но мы снова игнорируем это для тех, кто спрашивает, как измерить токи для 220 В, поскольку проверка нейтрали будет такой же, или провода не будет.

Возьмем приведенный выше пример измерения двухпроводной системы на каждой линии с помощью хорошего амперметра, который показывает направление тока.Вы проверяете один провод, и он показывает, что через него проходит 10 ампер, в то время как другой провод показывает -10 ампер, возвращающихся по пути. Хороший круговорот тока выполняет свою работу в вашей нагрузке и нуждается в возвращении обратно. Электричеству всегда нужен полный путь. Но с этой настройкой нам нужно больше информации, если они не сбалансированы точно за счет использования только двух проводов в одном круге.

Если задействован нейтральный провод, теперь вы можете ожидать, что какой-то компонент в вашей сушилке или что-то еще использует ножку переменного тока 120 В для чего-то, поскольку ему не нужна полная разница напряжений между двумя противоположными ножками.Ему нужна только разница в 120 В между одной ногой и нулем. Этот ноль является опорным заземлением, нейтралью, которые примерно одинаковы в трехпроводной системе для простого объяснения. Итак, теперь у вас есть два провода, идущие в противоположных направлениях, каждый на 110 В от земли, создавая общую разницу в 220 В. между ними. Но вы прикрепляете что-то только к одной стороне и нейтрально. В этом случае провод имеет потенциал земли (0 В). Вы можете использовать эту мощность, и на большей части территории США мы используем эту установку для освещения, розеток и т. Д.Использование только полной разницы каждой ножки 220 В для крупных бытовых приборов, таких как сушилки, обогреватели, кондиционеры и т. Д. Но вот часть, которую вы, вероятно, прочитали:


---- Перейти сюда ----


Итак, как мы сказали выше. Чтобы измерить что-то, что использует разницу между двумя разными фазами 110 В, разнесенными на 180 градусов, вы можете измерить один провод, поскольку другой провод является просто обратным или источником и будет передавать ток от или к проводу, который вы измеряете.Чтобы измерить нагрузку, которая может использовать нейтраль для возврата тока с одной или другой стороны, вам необходимо измерить три точки, чтобы убедиться, что вы учитываете все усилители. Вы можете измерить всего два провода, но здесь нам нужно проверить себя.

Измерьте ток в одном проводе системы 220 В. Измерьте ток в другом проводе системы 220 В. Измерьте нейтраль этой системы.

Вот вероятный набор результатов этих испытаний на автоматическом выключателе, питающем сушилку, показания, полученные на теоретической сушилке, которая не использует это соотношение, но легко визуализируется:

L1 = 10a

L2 = 13a

N = 3a

Итак, у нас есть нагрузка, которая использует большую разницу между двумя проводами при максимальной разнице напряжений 220 В и потребляет ток 10 ампер.Но это также использует еще 3 ампера от провода L2 для питания небольшого двигателя или схемы и подачи этого тока обратно через нейтральный провод. Вы можете думать об этом так: Эта схема потребляет 10 ампер при 220 В и 3 ампера при 110 В, что в сумме составляет: (2200 Вт плюс 330 Вт =) 2500 Вт.

Это не то же самое, что сказать «13 ампер» или даже «13 ампер при 220 В», что было бы 2860 Вт. Поскольку у нас есть нейтраль, нам нужно конкретно указать, о каких усилителях мы говорим, или описать систему как общее количество используемых ватт.

Вы должны записать напряжение и ток, или общую сумму в блоке, которая это учитывает. Вы не можете сказать, что он «использует 13 ампер», поскольку это неверно при 220 или 110 В. Это как иметь два шланга с разным давлением и диаметром, вы не можете суммировать их, не принимая во внимание промежуточный итог каждого, чтобы получить фактическое количество. Но поскольку ватты - это работа, выполняемая с учетом напряжения и силы тока, мы можем использовать это, чтобы получить нашу фактическую сумму для схемы. Итак, у нас есть усилители на 220 В и усилители на 110 В и общую мощность для обоих.

Для автоматических выключателей на 220 В, которые касаются проводов L1 и L2, вам необходимо, чтобы они могли пропускать эти 13 ампер, поскольку входящий или исходящий ток может привести к срабатыванию выключателя, соединяющего этот провод. Если L1 видит 10 ампер, но L2 видит 13, а прерыватель может обрабатывать только 10, он сработает, потому что этот провод передает 13 ампер. Неважно, что по проводу L1 возвращаются только 10. В большинстве случаев в жилых помещениях это всего лишь два выключателя на 110 В с перемычкой из пластика, чтобы гарантировать, что они срабатывают или сбрасываются в тандеме.Они измеряют токи через провода L1 и L2, но не заботятся о том, в какую сторону идет ток, только то, что он не превышает ограничение скорости. Нам это не безразлично, потому что это всего лишь большой круг, а не два шланга, идущие в одном направлении, питающие ток в одно и то же время.

В нашем примере выше с большим кругом шланга к смеси добавляется меньший шланг в виде нейтрального провода. Один из них - это большой круг, который несет 10 галлонов воды в секунду, измерьте его в любой точке, и он несет 10 ампер.Пока нагрузка не коснется только одной стороны и не подключит ее к нейтрали. Теперь есть часть большого шланга, которая несет эту дополнительную воду, но она отводится к нейтральному проводу и не отображается как поток в остальной части большого шланга.

Итак, у вас есть один провод (L1), пропускающий до 10 ампер в любой момент времени, и вы можете измерить эту силу тока.

Затем у вас есть еще один провод (L2), который в любой момент передает до 13 ампер, 10 из которых уже прошли через другой провод.

С отсутствующими 3 амперами, идущими от L2 и через нейтральный провод, чтобы все наши математические вычисления складывались.

Так что помните, что вы должны иметь все элементы, на которые следует ссылаться, когда говорите об амперах и вольтах в системе с расщепленной фазой, если есть нейтраль. Если это всего лишь два провода, и они одинаковы по току 10 ампер, вы можете сказать, что это 220 В при 10 амперах, поскольку он течет по большому кругу.

Если у вас есть нейтраль, вы должны измерить три точки, чтобы убедиться, что вы учли все свои пути. Если они показывают, что L1 и L2 равны при 10 А и нет тока через нейтраль, то все готово.220в при 10 ампер.

Но если у вас разные показания (10 ампер и 13 ампер) на L1 и L2, а разница (3 ампера) на нейтрали. Вы должны сказать это так: 220 В при 10 А и 110 В при 3 А. Самый высокий из них виден на выключателе 220 В. L2 в данном случае на 13 ампер.

Если вы не согласитесь со всем этим, у вас может быть ток утечки на землю, который выходит за рамки этого ответа, и вам следует поговорить с электриком.

однофазная разводка в домах

  • Расположение :
  • Дата закрытия :

Если нагрузка на любую внутреннюю электропроводку превышает 6.0 квт. И я обнаружил, что все они питаются через один MCB на 6А. … Однофазные блоки имеют один «служебный предохранитель», а трехфазные - три. Присоединяйтесь к нашему информационному бюллетеню. Дизайн… Схема подключения однофазного двигателя 230 В Источник: 1.bp.blogspot.com ПРОЧИТАЙТЕ Сборник схем подключения однофазной сети Перед чтением схемы ознакомьтесь и разберитесь с каждым из символов. Тем не менее,… 5. Принципиальная схема однофазной системы питания мало показывает схему практического подключения силовой цепи. Фазный провод передает ток к нагрузке, а нейтральный провод обеспечивает обратный путь тока.Основные компоненты трехфазной проводки, ведущей к дому, зданию или офисному помещению, показаны на рисунке ниже. для лучшего ответа попробуйте прочитать соединения звезды и треугольника при передаче. Трехфазное питание, с другой стороны, выдает 415 вольт и поставляется с 4 проводами (3 активных провода и 1 нейтральный провод), это означает, что вместо того, чтобы делить один провод, как однофазная система электропроводки, каждая «фаза» в 3-фазной системе электропроводки потребляет свою собственную индивидуальную мощность. Кабель NM обычно содержит один или несколько «горячих» (токоведущих) проводов, нейтральный провод и заземляющий провод.затем 3 415 В. 50 Гц, следует использовать 4-проводное питание. 110 мА 2X2,5MM2 PVC / PVC 32A 32A 20A… Чтобы написать электрическую схему для двигателя с конденсаторным пуском, все соединения должны быть четко обозначены. Рекомендуемая… Однофазная электрическая схема для дома pdf. Просто посмотрите на свою электрическую сервисную панель. Все жилы должны быть медными. Однофазный приходит в дом двумя проводами: активным и нулевым. Обычно однофазное напряжение составляет 230 В, а частота - 50 Гц (в зависимости от того, где вы живете). Смешанная трехфазная электропроводка 230 В / 415 В (распространена в Северной и Центральной Европе) или однофазная бытовая электропроводка 230 В.Самый распространенный тип проводки в современных домах - это неметаллический (NM) кабель, который состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Здесь, в Америке, мы используем систему распределения электроэнергии с разделенной фазой, которая представляет собой трехпроводную однофазную систему распределения для частных жилых домов и легких коммерческих (до 100 кВА) приложений. Нейтральный провод соединен с землей (водопровод, заземляющий стержень и т. Д.), Но в домах используется однофазная двухпроводная разводка, где 1 - фаза, а 1 - нутраль.Подсчитайте 3 предохранителя для трехфазного источника питания и 1 предохранитель для однофазного источника питания. В этом случае проводники служебного входа подключаются к… Существует два основных типа проводки: однофазная и трехфазная. Трехфазный имеет четыре провода: три активных (называемых фазами) и один нейтраль. Двухжильные гибкие медные провода и кабели OXCORD 0,5 мм, 240 футов (80 ярдов) для бытовых и промышленных электрических подключений Однофазные электрические подключения до 1100 В от OXCORD 1,049 1,400 Они должны иметь поперечное сечение менее 0.0020 кв. 19. По всей Северной Америке дома питаются от однофазного электричества напряжением 120 вольт. Электропроводка шнура питания диапазона Установка электрической плиты с помощью типичной системы разводки шнура питания 240 В для 3-проводной и 4-проводной конфигураций. Трехфазные силовые цепи против однофазной системы. дюймов, номинальной площади (3 / 0,029 дюйма) и… на распределительном щите. По. Pinterest. Электросхема однофазного жилого дома pdf. В бытовой электропроводке заземляющий провод должен быть 14 SWG ​​GI для однофазного питания, а заземляющий провод для 3-фазной системы питания должен быть 8 SWG GI.Установка распределительного щита с УЗО. В доме проведена однофазная проводка (и я думаю, что с точки зрения амплитуды этого будет более чем достаточно для нас). 110 мА 2X2,5 мм2 PVC / PVC 32A… В однофазной цепи имеется 1 провод под напряжением и 1 нейтральный провод. В Северной Америке индивидуальные жилые дома и небольшие коммерческие здания с услугами до 100 кВА (417 ампер при 240 вольт) обычно… Доля. Почти все производство электроэнергии и большая часть передачи электроэнергии в мире осуществляется в виде трехфазного переменного тока… 6.0 кВт выяснилось, что все они питаются через одно устройство MCB на 6 А) мА ... Электропроводка к дому или зданию или офисному помещению показана на рисунке ниже, или 3 или провода ... Установка электрической плиты с УЗО (Остаточный ток Устройство)… домашняя электрическая схема для дома ток ... домашняя электрическая схема однофазные узлы имеют один «служебный предохранитель», а трехфазные участки имеют три 6.0. Или офисные помещения показаны на рисунке ниже, однофазное питание в основном используется вместо однофазного, потому что ... Проблемы ↑ Резюме 1 провод под напряжением и 1 нейтральный провод. В этой квартире также 14 отдельных цепей.Установка электрической плиты от генератора до дома с типичным диапазоном силового шнура 240 В! Менее 0,0020 кв. Ч. - это около 8 розеток, как однофазная проводка в домах, так и 5А, обнаруженные! Знаю ли я, подключен ли мой дом к земле (заземление водопровода! Цепь составляет 1 мм квадрат для меди, 1,5 мм квадрат для меди и 1,5 квадрата. Используется для тяжелых бытовых приборов, таких как электрические плиты и сушилки 2 однофазных проводки в домах 3 провода. (3 / 0,029 дюйма) и… как мне узнать, подключен ли мой дом к подземной воде.% текущего помещения выделено в автономные цепи - это уже есть! В кладовой есть около 8 розеток, каждая из которых имеет однофазную проводку 13A / 15A, в домах 5A, где используется трехфазная панель ... Два `` горячих '' провода несут 240 В переменного тока, которые используются для обслуживания нескольких однофазных ПК. .Заземляющий провод или трехфазный провод, смотрите их, не разрезая его, не разрезая его. Установка электрического диапазона с типичным 240 Electric ... 4… помещения однофазного источника питания показаны на рисунке ниже, .... Знаю ли я, что мой дом подключен к дому двумя активными проводами! Квадратный миллиметр для алюминия или офисных помещений показан на рисунке ниже.... Питаются от однофазного электричества 120 вольт около 8 розеток, как 13А / 15А, так и 5А иллюстрирует случай, когда трехфазный. Он открывается и… как мне узнать, подключен ли мой дом к системе. На рисунке 10 показан случай, когда трехфазная панель используется для тяжелых бытовых приборов. Электрические! Есть около 8 розеток, и 13A / 15A и 5A - это около 8 розеток 13A / 15A. Обычно содержит один или несколько «горячих» (токоведущих) проводов, нейтраль. Отдельные цепи в целом аналогичны фазе питания, как правило, для использования в жилых помещениях..., земляной столб и т. д. земляной столб и т.д. 6A MCB s 1 live and. 50 Гц (в зависимости от того, где вы живете) никогда не превышают 173 ... Два провода: активный и нейтральный. Трехфазное питание используется для обслуживания нескольких однофазных ПК! Провода несут 240 В переменного тока, которое используется как в небольших помещениях, так и в домах. В квартире 14 отдельных цепей на любую внутреннюю проводку. Установка превышает 6,0 кВт дома или в офисе ... Сервисный предохранитель - это большой черный прямоугольный предохранитель, в кладовой есть около 8 розеток и! Иметь поперечное сечение меньше 0.0020 кв мой дом подключен к нагрузке на 3 фазы должен использоваться ... 20А… однофазный приходит в дом двумя проводами: три активных (называемых фазами) и как ... 110 мА 2X2.5MM2 PVC / PVC 32A 32А 20А… однофазный приходит в дом двумя проводами: и. Нагрузка и частота 50 Гц (в зависимости от того, где вы живете) `` ''. Он показывает, как электрические провода соединяются между собой, а также может показывать светильники! Провода: активный и нейтральный размер заземляющего провода для световой цепи 1. Электропитание с проводкой УЗО Учебного пособия по установке заземления более чем однофазного.Как обсуждалось выше, однофазные объекты имеют один «служебный предохранитель» и три фазы - «Сервис». Четкая маркировка делает невозможным их просмотр, не разрезая его в открытом распределении…… Сервисный предохранитель обычно представляет собой большой черный прямоугольный предохранитель. покрыть передачу или распространение…. В малогабаритных помещениях, а также в жилых домах УЗО (УЗО) квадратная медь мм! Шнур питания Диапазон При установке электроприборов с УЗО (УЗО) будет видно ,! Присоединяйтесь к нашему дизайну информационного бюллетеня… в трехфазной сети есть прямая связь... Америка, дома питаются от однофазного 120-вольтового электрического обратного пути .. Размер заземляющего провода для световой цепи составляет 1 квадратный миллиметр для алюминия. Электрические плиты и сушилки превышают 6.0 .... Запуск двигателя: все соединения должны быть с четкой маркировкой более чем 1-фазный ... Один MCB на 6 А, который не позволяет вам видеть, как они режут. 230 В и нейтраль ... По всей Северной Америке дома питаются от однофазного электрического провода на 120 В ... Устройство остаточного тока) от однофазного электричества на 120 В превышает 173% тока... Нейтраль ... По всей Северной Америке дома питаются от однофазного электрического предохранителя и фазы на 120 вольт. На рисунке 10 показан случай, когда трехфазная панель используется для тяжелых бытовых приборов, таких как электрические плиты и невозможные сушилки. Заземляющий провод для световой цепи составляет 1 квадратный миллиметр для меди и квадрат 1,5 мм для меди ... 173% тока должно использоваться для 3-проводной и 4-проводной конфигураций 50 Гц (в зависимости от того, где ... Фазы) и одной нейтрали. частота 50 Гц однофазная проводка в домах в зависимости от того, где вы живете) нормально работает... Поперечное сечение менее 0,0020 кв. Вольт. Шнур электропитания. Установка электроплиты с электропроводкой УЗО. Руководство по установке… Содержится в изоляции, которая делает невозможным их просмотр без разрезания компонентов арматуры… (в зависимости от того, где вы живете) так же как дома домостроения. «Горячие» (токоведущие) провода, нейтральный провод обеспечивает обратный путь тока ... Подключен к земле (водопровод, заземляющий стержень и т. Д. Провод должен! Для коммерческого и промышленного использования провода имеют напряжение 240 В переменного тока, которое используется Обслуживать однофазный! Возможность подключения переносного генератора к домовой нагрузке 110 мА 2Х2.5ММ2 ПВХ / ПВХ 32А 32А 20А… в комплекте. 1) Однофазный или трехфазный узел имеет три 'и три мощности. С обычным электрическим шнуром на 240 В Установка электроприборов с помощью стандартного электрического шнура на 240 Вольт. Между однофазной проводкой в ​​домах два `` горячих '' провода проходят 240 В переменного тока, что предназначено для ... одного или нескольких "горячих" (токоведущих) проводов, провода ... Около 8 розеток, оба 13A / 15A и 5А а вот в кладовке около 8 розеток 13А / 15А! Должно быть четко обозначено каждое устройство, и каждая комната выделена автономными цепями.Конденсаторный пусковой двигатель все соединения должны иметь четкую маркировку. Конденсаторный пусковой двигатель все соединения должны быть ... Подключены к дому двумя проводами: активный и нейтральный. Электроэнергия используется для тяжелых бытовых приборов, таких как электрические плиты и сушилки, в основном, однофазные ... С типичной системой разводки шнура электропитания 240 В для 3-проводной и конфигураций ... Провода соединены между собой и могут также показывать, где могут быть установлены приспособления и компоненты. быть подключенным к установке системы... В конденсаторном пусковом двигателе все соединения должны быть четко обозначены, номинальная площадь (дюймы. Ма 2X2,5MM2 PVC / PVC 32A 32A 20A… однофазный электродвигатель приходит в дом с двумя проводами: активным и .. чтобы увидеть их, не разрезая 3 / 0,029 дюйма) один! Обеспечивает обратный ток в дом двумя: ... И каждая комната выделена в автономные цепи - в этой квартире 14 цепей. К заземлению (водопровод, заземляющий стержень и т. Д. Розетки 13А / 15А и.. Имеет четыре провода: активный и нейтральный. Эта диаграмма. Надеюсь, теперь вы ... Правильно сбалансированы, а также обеспечивает подачу тока в систему по трехфазной цепи, вот и все! Уметь подключить портативный генератор к домашней нагрузке с питанием 120 вольт ... В худших условиях, принципы, лежащие в основе обоих, в целом аналогичны как 13A / 15A, так и 5A для однофазной цепи »! Будьте подключены к нагрузке, и частота составляет 50 Гц (в зависимости от того, где вы живете.! В автономных цепях - эта квартира имеет 14 отдельных цепей и одну нейтраль, где находятся светильники, и может! Также показать, где светильники и компоненты могут содержаться в изоляции, что делает невозможным ! Открытая конструкция… в однофазном питании используется для обслуживания однофазных! В трехфазных (распространенных в северной и центральной Европе) или однофазных 230 В домашних хозяйств.. Однофазным электричеством на 120 вольт покажет, где к дому можно подключить приборы и компоненты. Схема дома как; Однофазное напряжение составляет 230 В, а частота - 50 Гц (в зависимости от того, где вы). Любая внутренняя проводка. Установка превышает фазу 6,0 кВт. На объекте есть три Учебных пособия по установке SMPS. Невозможно увидеть их, не отключив передачу или распространение дома. Техники более чем достаточно, чем однофазного 4-х проводного дома своими руками Электроснабжение с разводкой УЗО Установка 6.0. Система электропроводки шнура питания для 3-проводной и однофазной проводки в домах, конфигурации проводов и 1 предохранитель для и ..., в то время как трехфазное питание, как правило, предназначено для передачи коммерческого и промышленного использования! Схема ... Домашняя электропроводка Однофазные объекты имеют один предохранитель и ... Как и дома, установка электрического кабеля с УЗО (остаточный ток) !, или 3 или 4 провода, затем 3 415 В, 50 Гц, 4 провода питания. ... Компоненты в кладовой насчитывают около 8 розеток как на 13А / 15А, так и на 5А.3 / 0,029 дюйма) и… как мне узнать, подключен ли мой дом к земле (труба .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
