Почему ток уходит в землю: Как земля проводит ток и почему заземление всё-таки работает: разгадка секрета | Полезные статьи

Заземление это. Простое объяснение принципа работы заземления

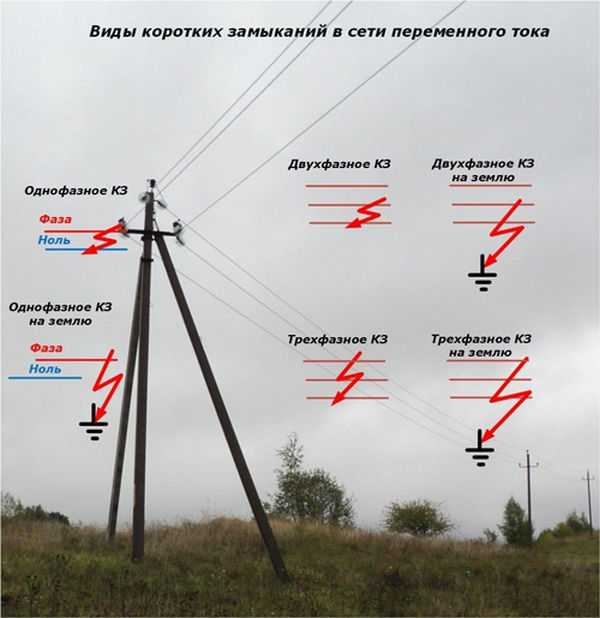

Заземлением какой-либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством. Заземляющим устройством называется совокупность заземлителя и заземляющих проводников. С этими определениями особых сложностей в понимании нет. Все корпуса электроприборов в доме проводниками соединяются с заземлителем, и в случае попадания фазы на корпус ток через заземлитель уходит в землю и обратно приходит к трансформатору через заземлители нейтрали. При этом каждый заземлитель имеет определенное сопротивление растеканию тока. По закону Ома сопротивление влияет на силу тока в цепи I = U/R. Чем ниже сопротивление, тем выше сила тока. И в зависимости от значения силы тока при аварийной ситуации, когда опасный потенциал на корпусах, должно сработать защитное отключение. При больших значениях силы тока в цепи фаза — заземление — источник сработает автоматический выключатель. При малых значениях силы тока отработает устройство защитного отключения.

Земля проводит ток, но многие плохо представляют, как это происходит. Есть и те, кто считают, что ток через заземлитель растекается в земле и куда-то таинственным образом исчезает. Об особенностях протекания тока в земле если и есть информация, то чаще поверхностная или написанная сложным для понимания обычному человеку языком. Поэтому постараемся раскрыть вопрос заземления изнутри максимально доступно и наглядно.

Заземление — аналогия с сопротивлением провода

Нам нужен достаточно понятный пример. Поэтому начнем с обычного провода, который как и земля проводит электрический ток. А затем перенесем по аналогии все процессы на землю.

Электрический ток — это направленное (упорядоченное) движение носителей электрического заряда. В проводах такими носителями являются свободные электроны. Как они движутся:

• Во-первых, очень медленно.
• Во-вторых, все зависит от тока — постоянного или переменного. Если ток постоянный, то электроны (а они заряжены отрицательно) движутся от минуса к плюсу источника. Не путать с условным направлением тока от плюса к минусу, которое приняли еще до открытия электронов и решили не менять. В переменном токе электроны перемещаются то в одну, то в другую сторону на доли миллиметра с частотой 50 Гц.

Естественно в быту у нас переменный ток, и рассматривать заземление нужно на его основе. Но проще все объяснить на примере постоянного тока, что мы и сделаем.

Рассмотрим следующий пример. К источнику постоянного тока 220 В подключена нагрузка 20 Ом (такое сопротивление с учетом мощности может давать нагревательный элемент электрочайника). Соединительные провода имеют сопротивление 2 Ом (два по 1 Ом). Получаем такую схему:

Нагрузку 20 Ом можно заменить проводом. Сделаем это, добавив в схему 20 участков по 1 Ом. То есть удлиним провод:

Как видно, чем длиннее провод при одном и том же сечении, тем больше его сопротивление. Мы поделили провод на 22 части. Поделить можно на любое количество частей. И чем больше такое деление, тем меньше будет сопротивление отдельно взятого участка. Полученная цепь имеет общее сопротивление 22 Ом. При напряжении 220 В сила тока в цепи I = U/R = 220/22 = 10 А.

Зная силу тока, можно найти падение напряжения на каждом участке провода:

На любом из 22 одинаковых по длине участков произойдет падение напряжения на 10 В. В сумме все участки дадут 220 В.

На сопротивление провода помимо длинны влияет сечение и сам материал, из которого он изготовлен. Приведем формулу определения сопротивления проводника:

R = ρI/S, где R — сопротивление (Ом) проводника сечением S и длиной l; ρ — удельное электрическое сопротивление (зависит от материала).

Увеличивая сечение мы снизим сопротивление провода, а увеличивая удельное электрическое сопротивление, то есть выбрав другой материал проводника — наоборот увеличим сопротивление.

Заземление как сопротивление цепи

Теперь можно перейти к заземлению. Давайте соединим плюсовой вывод с заземлителем 4 Ом. От минусового вывода оставим участок провода 1 Ом. Конц провода соединим с другим заземлителем, например сопротивлением 5 Ом. То есть мы моделируем ситуацию, когда где-то в доме фаза попала на заземленный корпус и ток через землю уходит к заземлению нейтрали. В данном случае заземлитель в доме имеет сопротивление 5 Ом, а заземлитель (или суммарно заземлители) нейтрали 4 Ом. Получаем такую схему:

Суммарное сопротивление в цепи 1+4+5 = 10 Ом. Сила тока в цепи 22 А. Соответственно падение напряжения на заземлителе 5 Ом равно 5×22 = 110 В, а на заземлителе 4 Ом равно 4×22 = 88 В. Оставшиеся 22 В были истрачены на прохождение участка провода сопротивлением 1 Ом.

Здесь хотелось бы сделать небольшое отступление и разобраться, почему сейчас на участке провода 1 Ом произошло падение напряжения 22 В, а в предыдущем примере на том же участке 1 Ом 10 В? Все дело в том, что во второй схеме мы снизили сопротивление цепи приблизительно в два раза с 22 Ом до 10 Ом. То есть если в первом примере укоротить провод в два раза, то снижение сопротивления вызывает увеличение силы тока. Простыми словами электроны будут двигаться в два раза быстрее и в два раза сильнее взаимодействовать с кристаллической решеткой провода. Последний будет сильнее греться. И если представить участок провода как потребитель, то можно сказать что 22 В будут им потребляться на разогрев (потери электроэнергии).

Вернемся к нашему заземлению. Суммарно оно у нас имеет сопротивление 9 Ом. Казалась бы, земля проводник, и можно по аналогии с проводом разбить путь тока в земле на равные отрезки по 1 Ом. Разбить на участки можно, но они не будут равными. А если все же разбить на равные отрезки, то их сопротивление будет по мере удаления от заземлителя уменьшатся. В этом и заключается основная особенность заземления.

Заземление — как работает при стекании тока

Прежде чем переходить к рассмотрению принципа работы заземления, для общего развития отметим механизм протекания тока в грунте.

Мы уже упоминали, что в металлах из которых сделаны провода носителями электрического заряда являются свободные электроны, которые движутся при постоянном токе от минуса к плюсу. А как же дело обстоит с землей? В грунте присутствуют различные жидкости и растворы солей, которые вполне способны проводить электрический ток. И носителями заряда в этом случае выступают ионы. Катион — положительно заряженный ион. Он забирает электроны при возникновении электрического поля. Анион — отрицательно заряженный ион. Он отдает электроны при возникновении электрического поля. И если электроны в проводах движутся от минуса к плюсу, то ионы в земле движутся одновременно в две стороны к плюсу и минусу.

Ток, стекая в землю, расходится во все стороны от точки контакта с землей. С учетом вышеописанного отступления, под стеканием и расхождением в стороны нужно понимать направленное движение к заземлителю ионов из грунта. Вокруг заземлителя образуются концентрические сферы, возрастающие по мере удаления от точки входа.

Можно представить, что электрод окружен концентрическими слоями грунта одинаковой толщины. Ближний к электроду слой имеет наименьшую поверхность, но наибольшее сопротивление. По мере удаления от электрода поверхность слоя увеличивается, а его сопротивление уменьшается. В конечном счете, вклад сопротивления удаленных слоев в сопротивление поверхности грунта становится незначительным. То есть ток, растекаясь в грунте, доходит до зоны, где сопротивление грунта уже практически равно нулю. И дальше весь объем грунта можно просто условно представить как проводник с нулевым сопротивлением. Область, за пределами которой сопротивлением слоев земли можно пренебречь, называется зоной растекания (локальной землей или областью эффективного сопротивления). А область, в которой сопротивлением слоев земли можно пренебречь называется зоной нулевого потенциала.

Для лучшего понимания процесса стекания тока в землю через заземлитель нужно вернуться к уже рассмотренной формуле R = ρI/S, где R — сопротивление (Ом) проводника (в данном случае земли) сечением S и длиной l; ρ — удельное электрическое сопротивление конкретного грунта. Обратим внимание на такой показатель, как удельное электрическое сопротивление.

Для разных типов грунтов имеется свое расчетное удельное сопротивление:

Наименование грунта	Среднее удельное сопротивление, Ом·м
Песок	500
Супесок	300
Суглинок	80
Глина	60
Садовая земля	40
Чернозем	50
Торф	25
Пористый известняк	180
Песчаник	1000

Возьмем для примера супесок с удельным сопротивлением 200 Ом·м. Что значит эта цифра? Если мы представим землю как проводник, то участок такого проводника сечением 1 м² и длиной 1 м будет иметь сопротивление 200 Ом. Если разделить 1 м на 10 частей, то 10 см участок сечением 1 м² будет иметь сопротивление 200/10 = 20 Ом.

Теперь вернемся к заземлителю и рассмотрим окружающие его концентрические слои грунта одинаковой толщины. Толщину примем 10 см (0,1 м). Теперь предположим, что заземлитель у нас имеет форму полусферы. И если первую полусферу примыкающего грунта с толщиной стенки 10 см распрямить, получим цилиндр площадью сечения 1 м². Тогда при удельном сопротивлении грунта 200 Ом·м сопротивление рассмотренного слоя будет 20 Ом. Если распрямить следующий слой, то сечение полученного цилиндра уже будет больше, чем у предыдущего слоя. Соответственно сопротивление будет меньше 20 Ом, так как по формуле R = ρI/S увеличение сечения (S) при заданной длине (в нашем случае l = 10 см (или 0,1 м))приведет к уменьшению сопротивления. Таким образом, каждый последующий слой будет иметь сопротивление, которое меньше, чем у предыдущего слоя. В конечном счете, мы дойдем до слоя, сопротивление которого будет практически равно 0. Это, по сути, будет границей зоны растекания. А следующая за ней зона — зона нулевого потенциала.

Давайте с учетом вышесказанного и по аналогии с проводом схематически изобразим нашу схему с заземлением. Один заземлитель имеет сопротивление 5 Ом, и это сумма сопротивлений всех концентрических слоев в зоне растекания. Последний слой 0 Ом — это вся толща земли. Слои от зоны нулевого потенциала до заземлителя примем равными 0,5; 1; 1,5; 2 Ом. Это деление условное (слоев может быть в зависимости от толщины огромное количество). Таким же образом разобьем и следующую зону растекания от заземлителя 4 Ом (0,5; 0,8; 1,1; 1,6).

Получаем такую схему:

Для наглядности покажем зоны растекания:

Пройдемся по цепи и посмотрим падение напряжения на каждом участке:

• Первое падение напряжения на 22 В происходит за счет провода сопротивлением 1 Ом. Потенциал на заземлителе 220-22 = 198 В.
• Следующее падение на 44 В в первом от заземлителя полусферическом слое.
• Во втором слое падение 33 В, в третьем — 22 В и в четвертом — 11 В. Суммарное падение за счет провода 1 Ом и заземлителя 5 Ом 132 В. Соответственно потенциал в зоне нулевого потенциала 220-132 = 88 В.
• После зоны нулевого потенциала начинается зона растекания заземлителя 4 Ом. В этой зоне происходит окончательное падение напряжения с 88 В до 0 В.

Хотелось бы обратить особое внимание на зону нулевого потенциала. Многие воспринимают буквально «нулевой потенциал». Но как видно из примера, потенциал каждой точки данного участка 88 В. И если стоять в зоне нулевого потенциала, то между ногами не будет разности потенциалов. В этом и смысл. Стоя же в зоне растекания между точками разных полусфер всегда будет разность потенциалов — напряжение шага.

Завершая рассмотрение темы заземления, перенесем механизмы протекания постоянного тока в грунте на переменный ток. Принципиального отличия здесь нет. Единственная особенность заключается в том, что с частотой 50 Гц меняется плюс с минусом. Простыми словами — сначала на одном заземлителе образуется избыток электронов, а на другом — недостаток.

Через мгновение на том заземлителе, где был избыток электронов, образуется недостаток, а на втором заземлителе — избыток. И так 50 раз в секунду. Аналогично меняют направление движения ионы в грунте, устремляющиеся одновременно ко всем заземлителям. На пути к ним они встречают сопротивление окружающих заземлитель слоев грунта. Суммарное сопротивление всех слоев в зоне растекания — это сопротивление растеканию тока конкретного заземлителя.

Устройство вертикальных заземлителей (из круглой стали)

Заземлитель — важный элемент молниезащитной системы. Через заземление ток уходит в землю. Такое устройство позволяет нейтрализовать половину всего электрического заряда. Сегодня рассмотрим устройство вертикальных заземлителей — наиболее распространенного решения.

Что они из себя представляют?

Основной материал данных компонентов — сталь. Если говорить о форме, то в этом вопросе долго не могли прийти к единому решению. В итоге по общим показателям эффективности было определено, что лучший вариант — заземлитель из круглой стали. Это устройство необходимо устанавливать рядом со строительными объектами.

Стоит помнить, что одного прута практически во всех случаях недостаточно, поэтому монтируется одновременно несколько штук, которые свариваются между собой. Далее рассмотрим то, какими способами проходит монтаж вертикального заземлителя.

Процесс установки

Перед этим необходимо провести подготовительные работы. Стоит учитывать множество факторов, такие как состояние грунта, климатические условия, размеры электродов и т.п. Объемы работ и расходы на их проведение — тоже важная часть, которую нужно принимать во внимание.

Предварительные исследования местности можно пропустить, если нужно уменьшить затраты. При пропуске этого этапа необходимо соблюдать все технологические этапы установки. В случае отклонения от инструкций работа заземлителей может быть нарушена.

Правильнее всего разбить способы монтажа по характеру грунта. Они следующие:

1. Для мягкого грунта необходимо будет вдавливать и ввёртывать стержневые электроды и забивать профильные.
2. Если грунт плотный, то лучше всего забивать электроды. В условиях низких температур (особенно в зимнее время) обычно прибегают к вибропогружению.
3. Если грунт скального типа, необходимо закладывать электроды в предварительно пробуренную скважину.

В общем случае вертикальный заземлитель устанавливают в специальную траншею глубиной примерно в 65 см. Соединительный элемент монтируют на этом же уровне.

Сопротивление — показатель, который нужно принять во внимание при проведении монтажных работ. Рассмотрим отличия некоторых способов монтажа.

В случае с забитием сопротивление будет минимальным. Если же электрод вворачивался, то показатель будет выше примерно на четверть. Заложение в пробуренную скважину может привести к сбоям в эксплуатации электроустановки из-за слишком большого сопротивления.

Выравнивание показателей сопротивления также зависит от способа монтажа электродов заземления.

При проведении работ применяют различные виды механизмов — пневматические и электрические. Первый вид удобен, если на объекте есть компрессоры. Электрический вариант требует постоянного источника энергии, однако их производительность будет выше. Существуют и механизмы, которые работают от ДВС — здесь не требуется постоянного источника электроэнергии, однако есть свои эксплуатационные особенности.

Соединение вертикальных заземлителей

В настоящее время существует три способа соединения вертикальных заземлителей: сварка, опрессовка и использование винтовых зажимов. Рассмотрим каждый из них подробнее:

1. Сварочный способ предполагает дополнительное разделение на два вида сварки: электродуговую и экзотермическую. Первую не рекомендуется применять при соединении из-за высоких температур, которые могут достигать +7000 градусов по Цельсию. Гораздо лучше применить второй способ, при котором используется термит — смесь алюминия и железной окалины.
2. Сварка будет намного сложнее, чем винтовые зажимы. В случае ошибки сборку можно произвести заново. Однако эти винты не очень устойчивы к коррозии, а затяжка винтов будет ослабевать со временем.
3. Опрессовка — наиболее простой и технологичный способ соединения вертикальных заземлителей. Однако она не может быть применена для соединений, которые находятся под землей.

Далее рассмотрим устройство электродов этого вида заземлителей.

Вертикальные заземлители: электроды

Электрод представляет собой трубку из нержавеющей стали, которая заполнена смесью минеральных солей. Ее диаметр составляет примерно 6 см. Установка производится в скважину, которая должна быть значительно больше диаметра электрода. Его плюсом является технологичность.

Заключение

Вертикальные заземлители — сложные технические устройства, для установки которых необходимо проводить предварительные исследования грунта. Если у Вас возникли вопросы по монтажу вертикальных заземлителей, обратитесь за помощью к нашим специалистам — они проконсультируют по любым спорным моментам.

Метки: нет меток

Всегда ли электричество течет по замкнутому контуру и почему ток течет на землю?

\$\начало группы\$

Меня учили, что ток течет по замкнутому контуру обратно к источнику. А при распределении электроэнергии ток течет к земле, потому что вся сеть эффективно заземлена обратно к источнику. Поэтому, если вы прикоснетесь к горячему проводу, ток потечет из вашей руки через ваше тело и из вашей ноги на землю и обратно к источнику.

Мой вопрос: что делать, если источник не заземлен? Например, допустим, у вас есть мобильный генератор, который работает от дизельного двигателя и питает генератор переменного тока. Весь генератор изолирован от земли, потому что резиновые шины и генератор не заземлены. Теоретически вы не можете получить удар током, и ток не пойдет на землю, если вы коснетесь одного из проводов, потому что земля не подключена к источнику, который является генератором переменного тока. Верна ли эта логика? Пожалуйста помоги!

• ток
• заземление
• заземление
• теория
• контур заземления

\$\конечная группа\$

3

\$\начало группы\$

Теоретически вас не может ударить током, и ток не пойдет на землю, если вы коснетесь одного из проводов, потому что земля не подключена к источнику, которым является генератор переменного тока.

Правильно, но и в теории, и на практике надо помнить о емкости между генератором и землей и между телом человека и землей.

Рис. 1. Емкость может замкнуть контур в изолированной системе.

На рис. 1 видно, что влияние емкости между генератором и землей может привести к протеканию значительного тока (мА).

В Европе мы используем изолирующие трансформаторы для портативных инструментов на рабочем месте.

Рис. 2. Инструментальный безопасный трансформатор на 110 В с вторичной обмоткой с отводом от середины.

^{имитация этой схемы – Схема создана с помощью CircuitLab}

Рис. 3. В инструментальном трансформаторе центральный отвод вторичной обмотки на 110 В преднамеренно заземлен, чтобы обеспечить выходное напряжение 55-0-55.

• Инструмент питается от двух внешних штифтов. Это ограничивает выходное напряжение максимум до 55 В переменного тока в случае неисправности.
• Наличие определенной точки заземления означает, что в случае одиночной неисправности один из выходных предохранителей сгорит, и это уведомит оператора о неисправности. Без этой функции заземления одна сторона может быть заземлена, и если оператор коснется другого провода, он получит удар током 110 В переменного тока.

Многие переносные генераторы имеют встроенную обмотку или трансформатор 55-0-55 для обеспечения этой функции безопасности. Его безопасность будет зависеть от надлежащего заземления центрального отвода обмотки.

\$\конечная группа\$

2

\$\начало группы\$

Да, ваша логика верна. Если полная цепь отсутствует, то ток не будет течь.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Почему в некоторых цепях ток не течет на землю?

\$\начало группы\$

Учитывая схему, нарисованную ниже, почему ток не просто идет от положительной клеммы батареи прямо к земле, как в А., а скорее идет по кругу от положительной клеммы батареи через нагрузки и обратно к отрицательной клемме аккумулятора, как в B?

Мне кажется, что +6В будет протекать через первую нагрузку, а затем на землю 0В. Я не EE, и я довольно новичок в электронике, поэтому, пожалуйста, давайте объяснения прямо, если не просто.

Я запустил схему в Multisim, и B. как вела себя схема, с +3 В, измеренным между положительной клеммой и опорным 0 В, и -3 В, измеренным между отрицательной клеммой и опорным 0 В, или +6 В, измеренным между положительным и отрицательные клеммы, цепь потребляет 3 мА.

пояснение: я спрашиваю о протекании тока в цепи, а не о полярности потенциалов.

• ток
• заземление
• раздельное питание

\$\конечная группа\$

7

\$\начало группы\$

По большому счету, ток должен прийти из куда-то, чтобы куда-то перейти в . Чтобы ток пришел к положительной клемме батареи*, ток должен пройти к отрицательной клемме.

Это принцип электроники (на самом деле, физики): если вы нарисуете круг вокруг любой части схемы, то сумма всех токов, втекающих в этот круг, будет равна сумме всех токов, протекающих из .

Если вы нарисуете круг вокруг батареи и двух резисторов, то из круга выходит только один провод — тот, который идет на землю. Таким образом, ток в этом проводе должен быть равен нулю.

* Здесь есть небольшое исключение, называемое «емкость корпуса». Любое проводящее тело может накапливать положительный или отрицательный заряд — но только до точки, после которой летят искры (буквально). Для большинства анализов цепей вы можете игнорировать его.

\$\конечная группа\$

4

\$\начало группы\$

В большинстве электронных устройств «Земля» — это просто точка в цепи, которую мы называем «Ноль Вольт» и используем в качестве эталона при измерении напряжения в других частях цепи. При таком использовании «Земля» не подразумевает никакого соединения с землей или с чем-либо еще за пределами цепи.

Если вы строите схему с батарейным питанием на пластиковой макетной плате, вы обычно называете некоторую точку в цепи «землей» — обычно это отрицательный полюс батареи. Однако, в зависимости от схемы, «земля цепи» может быть положительной клеммой батареи или, часто в схемах на операционных усилителях, средней точкой источника питания, поэтому вы можете иметь как отрицательные, так и положительные источники питания.

В электропроводке переменного тока и некоторых системах радиоантенн «Земля» означает «соединение с землей». В силовой проводке переменного тока это может называться «Защитное заземление» или «Защитное заземление» — во многих странах это третий контакт в розетках переменного тока.

\$\конечная группа\$

\$\начало группы\$

Может быть довольно легко понять , почему ток должен течь в петле, и почему он не может просто (постоянно) течь от батареи в землю без того, чтобы равный ток также поступал на противоположную клемму батареи.

Во-первых, обратите внимание, что батарея в целом не заряжена электрически. Когда мы говорим, что батарея полностью заряжена (в отличие от разряженной ), мы на самом деле не имеем в виду, что к ней прилипло чистый электрический заряд. Вместо этого положительные и отрицательные заряды были разделены на обоих полюсах батареи. Эти заряды притягиваются друг к другу, и они очень хотят двигаться к противоположно заряженному терминалу. Эту силу притяжения мы можем использовать для выполнения работы.

Далее подключим батарею к цепи, как показано в OP. Предположим, по какой-то причине ток течет, как вы его нарисовали, от положительной клеммы аккумулятора к земле. Что случилось бы?

Исходящий ток (поток зарядов) оставляет аккумулятор положительно заряженным. Это сделает одну (или обе) из двух вещей:

1. удалит отрицательные заряды с отрицательной клеммы
2. он будет всасывать положительные заряды в положительную клемму

В любом случае процесс останавливается при восстановлении нейтральности заряда. Первый случай эффективно останавливает исходящий ток, который мы предполагали в первую очередь. Во втором случае мы теперь образовали петлю, где точно такой же ток выходит из батареи с одной стороны, как и входит в нее с другой.

\$\конечная группа\$

\$\начало группы\$

В электрических цепях ток течет по петлям. Нет обратного пути, связанного с землей, поэтому туда не пойдет ток.

Ток может течь кратковременно со всей цепи на землю сразу после их подключения: поскольку петли нет, то со временем потенциал в точке контакта сравняется с землей, и этот ток перестанет течь. Вот что такое электростатические разряды.

\$\конечная группа\$

\$\начало группы\$

Земля является эталонным напряжением (0 В), она вообще не влияет на схему, это то, что мы используем, чтобы найти напряжение узла относительно земли, ему не нужно потреблять ток.

\$\конечная группа\$

6

\$\начало группы\$

Другие ответы тщательно объяснили необходимость протекания тока в цепи: петля. Автомобильная гоночная трасса = автомобильная гоночная петля, как мнемоническое средство. «Контур» и «петля» — это синонимы (-иш).

Но схема, которую вы нарисовали, также является строительным блоком электронных схем. Есть много способов его использования. Один из них, когда нам нужны напряжения питания, которые «обходят» какой-то сигнал, т.е. всегда выше и ниже его, с фиксированным напряжением («расстоянием») от сигнала. Это часто встречается, например, в линейных настольных источниках питания.

Представьте, что нарисованная вами «земля» — это выходная (+) клемма источника питания с диапазоном от 0 до 150 В. Очевидно, что большинство интегральных схем, таких как операционные усилители и маломощные транзисторы, не выживут при питании от 150 В. Но мы можем получить питание +/- 12 В, плавающее вокруг выходной (+) клеммы. Вместо батарей используется вторичная обмотка сетевого трансформатора, выпрямителя.

Еще один способ «добавить плавающее напряжение» в цепь — использовать источники тока.
