Расчёт резистора для светодиода: формулы подбора сопротивления, онлайн-калькулятор

Работа светодиода основана на излучении квантов света, возникающих при протекании по нему тока. В зависимости от этого меняется и яркость свечения элемента. При малом токе он светит тускло, а при большом — вспыхивает и сгорает. Для ограничения протекающего через него тока проще всего использовать сопротивление. Выполнить правильный расчёт резистора несложно, но при этом следует помнить, что он только ограничивает, но не стабилизирует ток.

• Принцип работы и свойства
  • Устройство радиоэлемента
  • Характеристики светодиодов
• Способы подключения
  • Одиночный элемент
  • Параллельная цепь
• Пример расчёта
• Браузерные онлайн-калькуляторы

Принцип работы и свойства

Светодиод — это прибор, обладающий способностью излучать свет. На печатных платах и схемах он обозначается латинскими буквами LED (Light Emitting Diode), что в переводе обозначает «светоизлучающий диод». Физически он представляет собой кристалл, помещённый в корпус. Классически им считается цилиндр, одна сторона которого имеет выпуклую округлую форму, являющуюся линзой-полусферой, а другая — плоское основание, и на ней располагаются выводы.

С развитием твердотельных технологий и уменьшения технологического процесса промышленность стала производить SMD-диоды, предназначенные для установки поверхностным монтажом. Несмотря на это, физический принцип работы светодиода не изменился и одинаков как для любого вида, так и для цвета устройства.

Процесс изготовления прибора излучения можно описать следующим образом. На первом этапе выращивают кристалл. Происходит это путём помещения искусственно изготовленного сапфира в заполненную газообразной смесью камеру. В состав этого газа входят легирующие добавки и полупроводник. При нагреве камеры происходит осаждение образующегося вещества на пластину, при этом толщина такого слоя не превышает нескольких микрон. После окончания процесса осаждения методом напыления формируются контактные площадки и вся эта конструкция помещается в корпус.

Из-за особенностей производства одинаковых по параметрам и характеристикам светодиодов не бывает. Поэтому хотя производители и стараются отсортировывать близкие по значениям устройства, нередко в одной партии попадаются изделия, отличающиеся по цветовой температуре и рабочему току.

Устройство радиоэлемента

Светодиод или LED-диод представляет собой полупроводниковый радиоэлемент, в основе работы которого лежат свойства электронно-дырочного перехода. При прохождении через него тока в прямом направлении на границе соприкосновения двух материалов возникают процессы рекомбинации, сопровождающиеся излучением в видимом спектре.

Очень долго промышленность не могла изготовить синий светодиод, из-за чего нельзя было получить и излучатель белого свечения. Лишь только в 1990 году исследователи японской корпорации Nichia Chemical Industries изобрели технологию получения кристалла, излучающего свет в синем спектре.

Это автоматически позволило путём смешения зелёного, красного и синего цвета получить белый.

В основе процесса излучение лежит освобождение энергии при рекомбинации зарядов в зоне электронно-дырочного перехода. Образовывается он путём контакта двух полупроводниковых материалов с разной проводимостью. В результате инжекции, перехода неосновных носителей заряда, образуется запирающий слой.

На стороне материала с n-проводимостью возникает барьер из дырок, а на стороне с p-проводимостью — из электронов. Наступает равновесие. При подаче напряжения в прямом смещении происходит массовое перемещение зарядов в запрещённую зону с обеих сторон. В результате они сталкиваются и выделяется энергия в виде излучения света.

Этот свет может быть как видимым человеческому глазу, так и нет. Зависит это от состава полупроводника, количества примесей, ширины запрещённой зоны. Поэтому видимый спектр достигается путём изготовления многослойных полупроводниковых структур.

Характеристики светодиодов

Цвет свечения зависит от типа полупроводника и степени его легирования, что определяет ширину запрещённой зоны p-n перехода. Срок службы светодиодов в первую очередь зависит от температурных режимов его работы. Чем выше нагрев прибора, тем быстрее наступает его старение. А температура, в свою очередь, связана с проходящей через светодиод силой тока. Чем меньшей мощности источник света, тем дольше его срок службы. Старение выражается в виде уменьшения яркости прибора света. Поэтому так важно правильно подобрать сопротивление для светодиода.

К основным характеристикам LED-диодов относят:

1. Потребление тока. Однокристальные светодиоды потребляют ток, равный 0,02 А. При этом прямо пропорционально с количеством кристаллов растёт и его значение. Так, диод с четырьмя кристаллами потребляет ток 0,08 А. Именно из-за этого параметра диода и ставится ограничительный резистор, чтобы он не сгорел при высокой силе тока.
2. Величину падения напряжения. Эта характеристика указывает, какое количество энергии выделяется на светодиоде, то есть на сколько вольт уменьшится величина напряжения при параллельном его включении в цепь. Например, если падение составляет 3 вольта, а величина разности потенциалов на входе равна 9 вольтам, то при включении параллельно к источнику питания светодиода напряжение на выходе будет равно 6 вольтам.
3. Светоотдачу. Эта характеристика показывает количество света, излучаемое устройством при потреблении мощности равной одному ватту.
4. Цветовую температуру. Она зависит от управляющего тока, эффективности теплоотвода и температуры окружающей среды. Интенсивный поток света, связанный с потребляемой электрической мощностью, также увеличивает температуру. При этом следует отметить, что перепады температуры значительно снижают ресурс светодиода.
5. Типоразмер. Его значение зависит от размера излучателя. Соответственно, чем больше размер светодиода, тем больше его яркость и мощность.

Способы подключения

Для беспроблемной работы светодиода очень важно значение рабочего тока. Неверное подключение источников излучения или существенный разброс их параметров при совместной работе приведёт к превышению протекающего через них тока и дальнейшему перегоранию приборов. Связано это с увеличением температуры, из-за которой кристалл светодиода просто деформируется, а p-n переход пробьётся. Поэтому так важно ограничить подающуюся на источник света величину тока, то есть ограничить питающее напряжение.

Проще всего это выполнить, используя сопротивление, включённое последовательно в цепь излучателя. В этом качестве применяется обыкновенный резистор, но он должен иметь определённую величину. Его большое значение не сможет обеспечить нужную разность потенциалов для возникновения процесса рекомбинации, а меньшее — спалит. При этом нужно не только знать, как рассчитать сопротивление для светодиода, но и понимать, как правильно его поставить, особенно если схема насыщена радиоэлементами.

В электрической цепи может использоваться как один светодиод, так и несколько.

При этом существует три схемы их включения:

• одиночная;
• последовательная;
• параллельная.

Одиночный элемент

Когда в электрической цепи используется только один светодиод, то последовательно с ним ставится одни резистор. В результате такого подключения общее напряжение, приложенное к этому контуру, будет равно сумме падений разности потенциалов на каждом элементе цепи. Если обозначить эти потери на резисторе как Ur, а на светодиоде Us, то общее напряжение источника ЭДС будет равно: Uo = Ur + Us.

Перефразируя закон Ома для участка сети I = U / R, получается формула: U = I * R. Подставив полученное выражение в формулу для нахождения общего напряжения, получим:

Uo = IrRr + IsRs, где

• Ir — ток, протекающий через резистор, А.
• Rr — расчётное сопротивление резистора, Ом.
• Is — ток, проходящий через светодиод, А.
• Rs — внутренний импеданс светодиода, Ом.

Значение Rs изменяется в зависимости от условий работы источника излучения и его величина зависит от силы тока и разности потенциалов. Эту зависимость можно увидеть изучая вольт-амперную характеристику диода. На начальном этапе происходит плавное увеличение тока, а Rs имеет высокое значение. После импеданс резко падает и ток стремительно возрастает даже при незначительном росте напряжения.

Если соединить формулы, получится следующее выражение:

Rr = (Uo — Us) / Io, Ом

При этом учитывается, что сила тока, протекающего в последовательном контуре участка цепи, одинакова в любой его точке, то есть Io = Ir = Is. Это выражение подходит и для последовательного соединения светодиодов, ведь при нём для всей цепи используется также лишь один резистор.

Таким образом, для нахождения нужного сопротивления остаётся узнать величину Us. Значение падения напряжения на светодиоде является справочной величиной и для каждого радиоэлемента она своя. Для получения данных понадобится воспользоваться даташитом на устройство. Даташит — это набор информационных листов, которые содержат исчерпывающие сведения о параметрах, режимах эксплуатации, а также схемы включения радиоэлемента. Выпускает его производитель изделия.

Параллельная цепь

При параллельном соединение радиоэлементы контактируют между собой в двух точках — узлах. Для такого типа цепи справедливы два правила: сила тока, входящая в узел, равна сумме сил токов, исходящих из узла, и разность потенциалов во всех точках узлов одинакова. Исходя из этих определений, можно сделать заключение, что в случае параллельного соединения светодиодов искомый резистор, располагающийся в начале узла, находится по формуле: Rr = Uo / Is1+In, Ом, где:

• Uo — приложенная к узлам разность потенциалов.
• Is1 — сила тока, протекающая через первый светодиод.
• In — ток, проходящий через n-й светодиод.

Но такая схема с общим сопротивлением, располагающимся перед параллельным соединением светодиодов, — не используется. Связанно это с тем, что в случае перегорания одного излучателя, согласно закону, сила тока, входящая в узел, останется неизменной. А это значит, она распределится между оставшимися рабочими элементами и при этом через них пойдёт больший ток. В результате возникнет цепная реакция и все полупроводниковые излучатели в конечном счёте сгорят.

Поэтому правильно будет использовать собственный резистор для каждой параллельной ветки со своим светодиодом и выполнить расчёт резистора для светодиода отдельно для каждого плеча. Такой подход ещё выгоден тем, что в схеме можно использовать радиоэлементы с разными характеристиками.

Расчёт сопротивления каждого плеча происходит аналогично одиночному включению: Rn = (Uo — Us) / In, Ом, где:

• Rn — искомое сопротивление n -ой ветки.
• Uo — Us — разность падений напряжений.
• In — сила тока через n-й светодиод.

Пример расчёта

Пускай на электрическую схему поступает питание от источника постоянного напряжения, равного 32 вольтам. В этой схеме стоят два параллельно включённых друг другу светодиода марки: Cree C503B-RAS и Cree XM—L T6. Для расчёта требуемого импеданса понадобится узнать из даташита типовое значение падения напряжения на этих светодиодах. Так, для первого оно составляет 2.1 В при токе 0,2, а второго — 2,9 В при той же величине силы тока.

Подставив данные значения в формулу для последовательной цепи, получится следующий результат:

• R1 =(U0-Us1)/ I=(32−2,1)/0,2 = 21,5 Ом.
• R2 = (U0-Us2)/ I=(32−2,9)/0,2 = 17,5 Ом.

Из стандартного ряда подбирают ближайшие значения. Ими будут: R1 = 22 Ома и R2 = 18 Ом. При желании можно рассчитать и мощность, рассеиваемую на резисторах по формуле: P = I*I*U. Для найденных резисторов она составит P= 0,001 Вт.

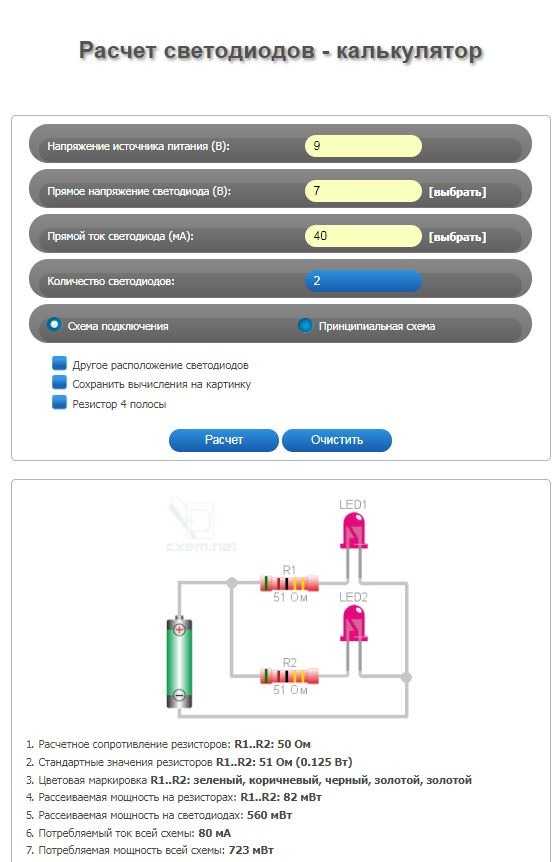

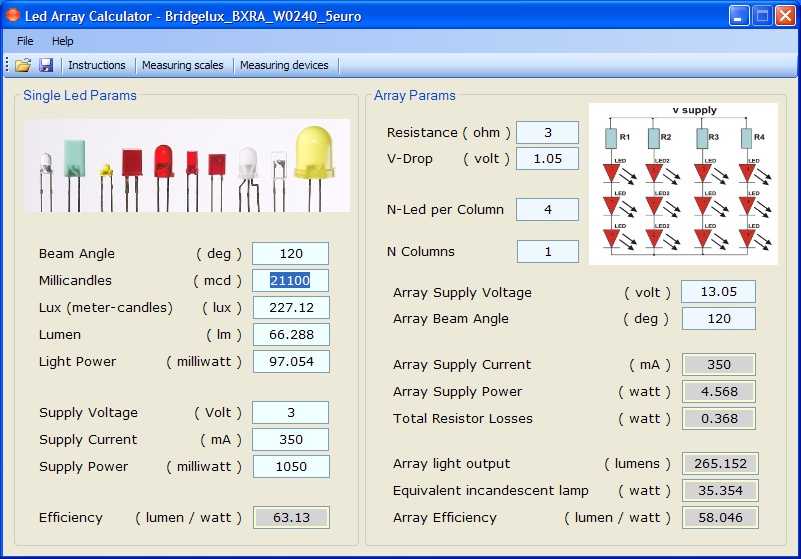

Браузерные онлайн-калькуляторы

При большом количестве светодиодов в схеме рассчитывать для каждого сопротивление — процесс довольно утомительный, тем более что при этом можно допустить ошибку. Поэтому проще всего для расчётов использовать онлайн-калькуляторы.

Представляют они собой программу, написанную для работы в браузере. В интернете можно встретить много таких калькуляторов для светодиодов, но принцип работы у них одинаков. Понадобится ввести справочные данные в предложенных формах, выбрать схему подключения и нажать кнопку «Результат» или «Расчёт». После чего останется только дождаться ответа.

Пересчитав вручную, его можно проверить, но особого смысла в этом не будет, так как при вычислении программы используют аналогичные формулы.

Калькулятор расчета резистора для светодиода

Главная » Калькуляторы

Грамотный расчет резистора для светодиода имеет решающее значение в обеспечении надежности и функциональности электронного компонента. Это объясняется тем, светодиодные элементы очень чувствительны к режиму питания и при превышении им допустимого значения быстро перегорают.

Важно! Следует помнить, что эти полупроводники работают за счет протекающего по ним тока, определяемого прикладываемым к цепочке потенциалом.

Так что при расчете основной показатель – это ток, а напряжение в данной ситуации является вспомогательным параметром. Именно поэтому в питающую цепочку ставится ограничивающий элемент (резистор), к определению величины которого и сводится весь расчет этой схемы.

Наглядная схема для расчета резистора для светодиода

Другими словами, данный подход означает подбор значения сопротивления, достаточного для того, чтобы на нем «падали» излишки напряжения при заданном токе.  Для ознакомления с расчетными параметрами некоторых видов светодиодов следует заглянуть в приведенную рядом таблицу. В ней указываются величины напряжений, при которых элемент будет работать в оптимальных условиях (не сгорая). Путем простейших арифметических операций по закону Ома рассчитывается величина ограничительного сопротивления (R = Uпит- U светодиода/I).

Таблица примерных напряжений светодиодов в зависимости от цвета

Так, при подключении светодиода белого свечения к аккумулятору автомобиля 12-14 Вольт, например, на резисторе должно оставаться 11 Вольт (по максимуму питания). Если учесть, что оптимальный ток для данного светодиода – 0,02 Ампера (смотрите его характеристики), то величина R=11/0,02=500 Ом. Останется лишь подобрать ближайший к полученному результату номинал из стандартного ряда сопротивлений (510 Ом).



Если с цифровыми надписями более-менее все понятно – то разобраться с цветовой маркировкой, нанесенной на обычные дискретные резисторы совсем непросто. Она выполняется в виде набора цветных полосок, располагаемых вдоль всего корпуса элемента. Каждая из них означает определенный показатель, используемый при расчете номинала того или иного сопротивления.

Резисторы с цветовой маркировкой

Данные обозначения также отличаются количеством знаков (в данном случае – полосок), указывающих на следующие их особенности:

• Наличие 3-х колец означает самый низкий класс точности 20%; при этом первые две полоски означают кратность номинала, последняя – множитель (показатель десятичной степени) как и в случае с SMD элементами.
• Маркировка из 4-х полос применяется при обозначении сопротивлений с допуском 5-10%, причем для информирования о номинале берутся только три полосы.
• При обозначении в виде 5-ти полос информация о номинале заключена в 3-х кольцах, тогда как 4-ый – это множитель, а 5-ый – допустимое отклонение.
• Если на резисторе нанесено 6 полос – ко всему рассмотренному добавляется температурный коэффициент, определяющий тепловую устойчивость элемента.

Тройное обозначение очень просто расшифровывается по специальным таблицам, одна из которых приведена ниже.

Цветовая схема резисторов

Нестандартные маркировки из 6-ти колец встречаются крайне редко.

Поделиться с друзьями

Оцените автора

( Пока оценок нет )

Калькулятор резисторов для светодиодов

Калькулятор резисторов для светодиодов позволяет определить, какой резистор следует использовать при создании различных электронных схем со светодиодами. Благодаря этим расчетам вы можете быть уверены, что не повредите диоды чрезмерным током.

Вы можете использовать этот светодиодный калькулятор для определения требуемого сопротивления и рассеиваемой мощности в одном светодиоде, во всех светодиодах или в резисторе.

🙋 Проверьте наш калькулятор экономии светодиодов и узнайте об эффективности светодиодных ламп.

Светодиодный калькулятор: обзор

Светодиоды или светоизлучающие диоды — это небольшие электронные компоненты. Когда на светодиоды подается ток, они излучают свет различных цветов, таких как красный, зеленый или синий. Однако, если ток, проходящий через диод, слишком велик, это приведет к повреждению светодиода.

Чтобы ограничить ток, проходящий через диод, обычной практикой является добавление резистора в цепь, как показано на изображении выше. Обычно мы добавляем этот резистор последовательно. Несмотря на то, что этот метод прост и решает многие проблемы с базовой схемой, мы не должны применять его к сильноточным светодиодам.

🔎 Узнайте, как работают диоды, с помощью калькулятора диодов Шокли от Omni.

Что вам нужно знать?

Чтобы рассчитать сопротивление и рассеиваемую мощность, вам необходимо ввести несколько параметров в этот калькулятор светодиодных резисторов:

• Тип цепи. Светодиоды подключены последовательно или параллельно?

• n – количество подключенных светодиодов.

• В – напряжение питания вашей схемы. Типичные значения: 5, 7 и 12 вольт для разъемов Molex и 1,5 или 9 вольт.вольт для аккумуляторов.

• Вₒ – падение напряжения на одном светодиоде. Это значение зависит от цвета светодиода и колеблется от 1,7 вольт (инфракрасный) до 3,6 (белый или синий диод).

• Iₒ – ток на один светодиод. Для обычных светодиодов требуется 20 или 30 мА.

Светодиоды последовательно

Если вы соединяете несколько диодов последовательно или рассчитываете резистор только для одного диода, вы можете использовать приведенные ниже формулы:

1. Сопротивление:

   R = (V — n × Vₒ) / Iₒ ;

2. Мощность, рассеиваемая одним светодиодом:

   Pₒ = Vₒ × Iₒ ;

3. Мощность, рассеиваемая всеми светодиодами (общая):

   P = n × Vₒ × Iₒ ; и

4. Мощность, рассеиваемая на резисторе:

   Pr = (Iₒ)² × R .

Светодиоды, соединенные параллельно

Для светодиодов, соединенных параллельно, калькулятор светодиодных резисторов использует следующие уравнения:

1. Сопротивление: R = (V — Vₒ) / (n × Iₒ) ;

2. Мощность, рассеиваемая одним светодиодом:

   Pₒ = Vₒ × Iₒ ;

3. Мощность, рассеиваемая всеми светодиодами (общая):

   P = n × Vₒ × Iₒ ; и

4. Мощность, рассеиваемая на резисторе:

   Pr = (n × Iₒ)² × R .

Хотите знать, откуда взялись эти формулы? Взгляните на калькулятор закона Ома!

Как рассчитать номинал резистора для светодиодных цепей?

Следующее пошаговое руководство поможет вам найти правильное значение резистора (или резисторов) для одного или нескольких светодиодов и цепей светодиодных цепей для проектирования и подключения к аккумулятору и источнику питания.

В следующем руководстве вы сможете узнать, как:

• Рассчитать номинал резисторов для различных цепей светодиодов.
• Рассчитать прямой ток светодиодов.
• Рассчитайте прямое напряжение для различных цепей светодиодов.
• Соедините светодиоды последовательно с батареей.
• Подключите светодиоды параллельно батарее.
• Подключение светодиодов в последовательно-параллельные комбинированные цепи.

Обновление: Вы также можете использовать этот калькулятор светодиодных резисторов для той же цели, то есть для нахождения значения точного или ближайшего стандартного значения резистора для цепей светодиодов.

Related Posts:

• Как найти номинал сгоревшего резистора (четырьмя удобными методами)
• Как определить номинал резисторов SMD – (Коды резисторов SMD)

Содержание

Типовое обозначение светодиода, конструкция и обозначение выводов

Щелкните изображение, чтобы увеличить его0180

Значение резистора = (В _{Питание} – В _F ) ÷ I _F

Где:

• В Напряжение питания 90
• В _F = прямое напряжение
• I _F = Прямой ток

Для расчета значения номинальной мощности резистора можно использовать следующую формулу.

Номинальная мощность резистора = I _F ² × Значение резистора

Определение номинала резистора для подключения к светодиоду

Прежде чем углубляться в детали, давайте попробуем оценить следующую простую схему. Так будет проще определить номинал резисторов для других сложных схем.

Щелкните изображение, чтобы увеличить его

Пример :

В приведенной выше простой схеме светодиода напряжение питания составляет 6 В, прямое напряжение светодиода (V _F

) _F ) составляет 10 мА.

Теперь значение резистора (который мы подключим последовательно со светодиодом) для приведенной выше схемы будет: — 1,3) ÷ 10ma = 470 ω

Рейтинг тока = 20ma

Рейтинг резисторов.0226 2 × 470 Ом = 0,047 Вт = 47 мВт

Но это минимально необходимое значение резистора, чтобы гарантировать, что резистор не перегревается, поэтому рекомендуется удвоить номинальную мощность резистора, который Вы рассчитали, поэтому выберите резистор 0,047 Вт × 2 = 0,094 Вт = 94 мВт для этой схемы. Номинальная мощность резистора (значение удваивается) = 0,094 Вт = (94 мВт)

Полезно знать:

• Слишком сложно найти резисторы с точной номинальной мощностью, которую вы рассчитали. Как правило, резисторы бывают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт, 5 Вт и так далее. Поэтому выберите следующее более высокое значение номинальной мощности. Например, если расчетное значение номинальной мощности резистора равно 0,789W = 789 мВт, тогда вы должны выбрать резистор 1 Вт.
• Слишком сложно найти точное значение рассчитанных вами резисторов. Как правило, резисторы имеют стандартные значения. Если вы не можете найти точное значение рассчитанного вами резистора, а затем выберите следующее значение рассчитанного вами резистора. Например, если расчетное значение составляет 313,5 Ом, вы должны использовать ближайший стандарт. значение, которое составляет 330 Ом. если ближайшее значение недостаточно близко, то вы можете сделать это, соединив резисторы последовательно — параллельной конфигурацией.
• I _F = Прямой ток светодиода: Это величина максимального тока, который светодиод может потреблять непрерывно. Рекомендуется обеспечить 80% номинального прямого тока светодиода для длительного срока службы и стабильности. Например, если номинальный ток светодиода 30 мА, то вы должны запустить этот светодиод на 24 мА. Значение тока сверх этого значения сократит срок службы светодиода или может начать дымить и гореть.
• Если вы по-прежнему не можете определить прямой ток светодиода, предположим, что он равен 20 мА, поскольку типичные светодиоды работают от 20 мА.
• В _F = Прямое напряжение светодиода: Это прямое напряжение светодиода, т.е. падение напряжения при подаче номинального прямого тока. Вы можете найти эти данные на упаковках светодиодов, но они находятся где-то между 1,3 В и 3,5 В в зависимости от типа, цвета и яркости. Если вы все еще не можете найти прямое напряжение, просто подключите светодиод через 200 Ом с батареей 6 В. Теперь измерьте напряжение на светодиоде. Это будет 2В, и это прямое напряжение.

Похожие сообщения:

• Калькулятор цветового кода резистора
• Калькулятор цветовых кодов индуктора
• Калькулятор цветовых кодов конденсаторов

Определение номинала резистора для последовательного подключения светодиодов

Ниже приведена еще одна простая схема светодиодов (светодиодов, соединенных последовательно). В этой схеме мы последовательно подключили 6 светодиодов. Напряжение питания 18В, прямое напряжение (В _F ) светодиодов составляет 2 В, а прямой ток (I _F ) составляет 20 мА каждый.

Формула:

Значение резистора для светодиодов в серии = (V _Supply — (V _F × № светодиоды) ÷ I _F

Click v -in -y _F

.

Пример :

В приведенной выше серии светодиодных цепочек общее прямое напряжение (V _F ) 6 светодиодов = 2 × 6 = 12 В

и прямой ток (I _F ) одинаковый (т.е. 20 мА)

( Примечание: это последовательная цепь, поэтому ток в последовательной цепи в каждой точке одинаков, а напряжения складываются) Теперь значение резистор (для последовательной цепи) будет:

= (V _{Питание} – (V _F × Количество светодиодов)) ÷ I _F = (18 – (2 × 6)) ÷ 20 мА

= (18 – 12) ÷ 20 мА = 300 Ом

Общий потребляемый ток = 20 мА

(This is series circuit, so currents are same)Resistor Power Rating

= I _F ² × Resistor Value = (20mA) ² × 300 Ω = 0.12 = 120mW

But это минимально необходимое значение резистора, чтобы гарантировать, что резистор не взорвется. Таким образом, рекомендуется удвоить значение номинальной мощности расчетного резистора. поэтому для этой схемы выберите резистор 0,12 Вт × 2 = 0,24 Вт = 240 мВт. Номинальная мощность резистора (значение удваивается) = 0,24 Вт = (240 мВт).

Определение номинала общего резистора для параллельного подключения светодиодов

Щелкните изображение, чтобы увеличить его. Напряжение питания составляет 18 В, прямое напряжение (V _F ) светодиодов составляет 2 В, а прямой ток (I _F ) составляет 20 мА каждый.

Формула:

Значение общего резистора для параллельно включенных светодиодов = (В _{Питание} – V _F ) ÷ (I _F  × Количество светодиодов)

Пример:

Здесь общий прямой ток (I _F ) 4 светодиодов = 20 мА.0 × 4 A, и прямое напряжение (V _F ) одинаково (т.е. 2 В)

( Примечание:  это параллельная цепь, поэтому напряжение одинаково в каждой точке, а токи суммируются).

Теперь значение резистора (для параллельной цепи с общим резистором) будет:

= (В _{Поставка} — V _F) ÷ (I _F × № из светодиодов)

= (18 — 2) ÷ 0,08

= 200 Ом

. 80 мА

(параллельная цепь, поэтому токи складываются)

Номинальная мощность резистора = I _F ² × Номинал резистора = (20 мА)  ²  × 200 Ом = 0,08 Вт Как и до 90, 8023 мВт это наименьшее требуемое значение резистора, который не перегреется и не взорвется. Поэтому рекомендуется удвоить номинальную мощность расчетного резистора. Таким образом, выберите резистор 1,28 Вт × 2 = 2,56 Вт для этой схемы. Номинальная мощность резистора (значение удваивается) = 2,56 Вт (280 мВт).

Определение номинала отдельного резистора для параллельного подключения светодиодов

Щелкните изображение, чтобы увеличить его. В этой схеме мы подключили 4 светодиода параллельно с отдельными резисторами. Напряжение питания составляет 9 В, прямое напряжение (V _F ) светодиодов составляет 2 В, а прямой ток (I _F ) составляет 20 мА каждый.

Формула:

Значение отдельного резистора для параллельно включенных светодиодов = (В _{Питание} – В _F ) ÷ I _F

Пример: 90 F

3 90 ) светодиодов = 2 и прямой Ток (I _F ) 20 мА (т.е. 20 мА)

( Примечание:  это параллельная цепь, но мы находим номинал резистора для каждой секции, а не для всей Таким образом, в каждом разделе цепь становится последовательной (см. формулу последовательной цепи или 1 ^st  простая схема выше, вы обнаружите, что они одинаковы)

Теперь значение резистора (для параллельной цепи с отдельными резисторами) будет:

= (V _Supply  – V _F )/ I _F = (9 – 2) ÷ 20 мА = 350 Ом

Общий потребляемый ток = 20 мА × 4 = 80 мА (это параллельная цепь, поэтому токи складываются)

Номинальная мощность резистора = I _F ² × Значение резистора = (20 мА)  ²  × 350   Ом = 0,14 =  140 мВт

Как и в приведенных выше сценариях, расчетное значение резистора является минимально необходимым значением для безопасного подключения в цепи светодиода. На всякий случай рекомендуется удвоить номинальную мощность расчетного резистора. Следовательно, выберите резистор 0,14 Вт × 2 = 0,28 Вт = 280 мВт для этой схемы. Номинальная мощность резистора (значение удваивается) = 0,28 Вт (280 мВт).

Существует еще один способ соединения светодиодов с батареями в последовательно-параллельной комбинации, и да, для этой цели вам также понадобятся подходящие резисторы. Но если вы понимаете этот простой учебник, основанный на расчетах, то я уверен, что вы сможете легко определить значение резисторов для последовательно-параллельных соединений и цепей светодиодов.

Похожие сообщения:

• Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
• Как найти подходящий размер кабеля и провода для установки электропроводки? – Примеры в имперской и метрической системе
• Определение напряжения и силы тока выключателя, вилки, розетки и розетки
• Как найти количество ламп на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер и количество потолочных вентиляторов в комнате?
• Как найти конденсатор PF в мкФ и квар?
• Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Как рассчитать правильный размер батареи? Калькулятор размера блока батарей
• Как рассчитать правильный размер солнечного контроллера заряда?
• Как рассчитать количество люминесцентных ламп в последней подцепи?
• Как рассчитать количество ламп накаливания в последней подцепи?
• Как рассчитать подходящий размер конденсатора в мкФ и кВАр для улучшения коэффициента мощности
• Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора — пример
• Как рассчитать счет за электроэнергию.
