Подключаем розетку: Как подключить кабель к розетке | Полезные статьи

самостоятельная установка розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.

Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.

Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов

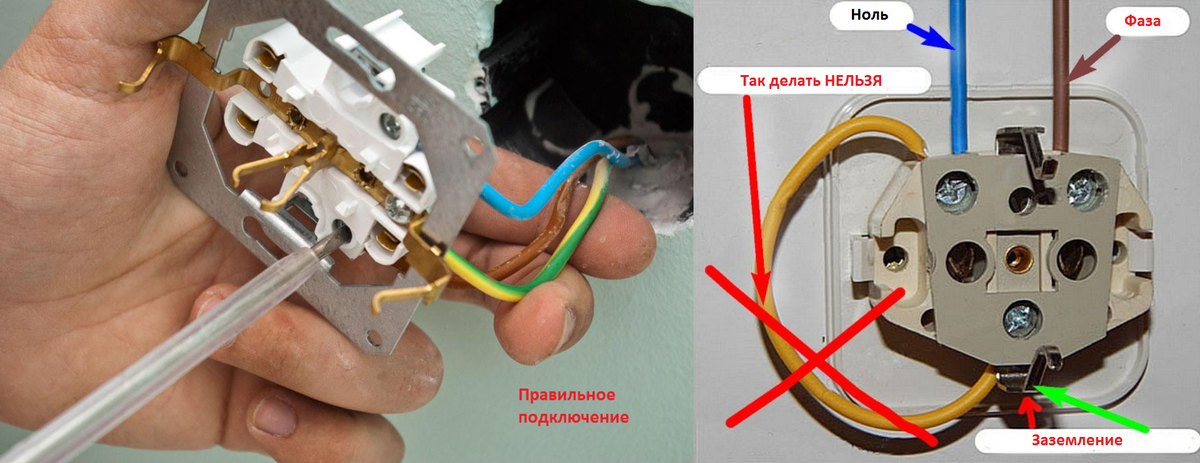

  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.



Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.

Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Как работает YouDo?

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого.

Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как подключить розетку

Человек ежедневно сталкивается в повседневной жизни с использованием электрических розеток. Данные устройства применяются для подключения электроприборов к сети. В целях соблюдения мер безопасности розетка должна быть подобрана в соответствии с характеристиками проводки и бытовой техники и правильно установлена.

Типы и устройство розеток

Электрическая розетка состоит из трех частей:

  • основание;
  • токопроводящие элементы;
  • лицевая панель.

Основание розетки может быть керамическим или пластмассовым. В первом случае оно не подвержено возгоранию и качественно рассеивает тепло. Но керамика — это хрупкий материал, который требует аккуратного выполнения монтажных работ.

Современное пластиковое основание розетки производится из негорючего поликарбоната с применением специальных добавок.

Токопроводящие элементы могут быть изготовлены из таких материалов:

  • латунь без покрытия или с покрытием;
  • луженая латунь;
  • бронза.

Латунные контакты отличаются самой низкой надежностью. Они плохо пружинят, что способствует разбалтыванию розетки, и быстро окисляются, теряя свои свойства. Чтобы продлить срок эксплуатации изделия, конструкцию часто оснащают пружинящими шайбами.

Контакты, выполненные из луженой латуни, менее подвержены коррозии и хорошо поддаются пайке. Их поверхность мягкая и лучше прилегает к штырям вилки.

Самыми качественными считаются бронзовые контакты. Они обладают высокими пружинными свойствами и прочно удерживают вилку.

Существует два вида розеток: з заземляющим контактом и без него. Второй вариант является универсальным. Розетки первого типа могут использоваться только для подключения электроприборов, не требующих заземления.

Лицевая панель, как правило, изготавливается из негорючего поликарбоната, но может выполняться и из других материалов, например стекла, дерева или металла.

По способу монтажа розетки могут быть встроенными и внешними. Устройства первого типа монтируются внутрь стены. Они более безопасны и чаще всего используются в жилых помещениях.

Внешние розетки крепятся на поверхности стены. Их часто используют в загородных домах.

На рынке можно встретить устройства с защитными шторками, которые открываются только при введении вилки в розетку. Такие конструкции обладают повышенной безопасностью и существенно снижают риски поражения человека электрическим током.

Розетки с высоким показателем защиты IP от воды и пыли используются преимущественно для помещений с большой влажностью, например для ванной.

Некоторые конструкции оснащены устройством защитного отключения. Они надежно защищают человека от ударов током и не подвержены внезапному возгоранию. Особенно рекомендуется их использование для подключения оборудования, предназначенного для выполнения уличных работ, например дрели или газонокосилки.

Устройства с выталкивателем незаменимы в случаях, когда требуется попеременное включение нескольких приборов в одну розетку. Они позволяют извлечь вилку без приложения каких-либо усилий. Этому способствует наличие специальной кнопки.

Розетки с таймером подходят для помещений, где живут пожилые люди или дети. Эти устройства можно запрограммировать на автоматическое включение и выключение бытовой техники.

Розетки с индикатором позволяют визуально определить наличие или отсутствие тока в сети.

Слаботочные устройства применяются для подключения телефонов, телевизоров, акустических приборов, интернета.

Схемы подключения розеток к электрической сети

На практике используется множество способов установки электропроводки в помещении. В зависимости от выбранного метода подбирается схема подключения розеток.

Существуют несколько способов проведения кабеля питания от квартирного щитка:

  • радиально;
  • по кольцу;
  • смешанно.

Если помещение имеет небольшую площадь, целесообразно использовать метод разделения проводки на две группы:

  • силовая розеточная группа;
  • осветительная часть.

Для розеток, предназначенных для подключения приборов большой мощности, например электроплит или стиральных машин, предусматривается отдельная линия в виде отрезка кабеля без соединений.

Процесс установки розетки – пошагово

При установке розетки важно ориентироваться на цветовую маркировку проводов:

  • ноль — провода синего или голубого оттенка;
  • заземление — зелено-желтого;
  • фаза — коричневого, черного, белого, красного и др.

Перед тем как приступать к работе, следует убедиться в том, что линия электропроводки полностью обесточена.

Установка одиночной розетки

Часто после проведения косметического ремонта в жилом помещении требуется установка новых одиночных розеток. Кабель, как правило, уже подведен к подразетнику и находится в изолированном состоянии.

В таком случае алгоритм монтажа розетки подразумевает выполнение следующих действий:

  1. Открыть подразетник.
  2. Обрезать острым ножом и удалить обои по всему периметру. Работу следует выполнять аккуратно, чтобы не повредить отделку за пределами места установки розетки.
  3. Извлечь конец силового кабеля.
  4. Очистить внутреннюю часть подразетника от пыли и мусора. Для удаления мелких загрязнений можно использовать пылесос.
  5. При необходимости укоротить кабель. Его наружная часть не должна превышать 60 – 80 мм.
  6. Удалить изоляцию и оплетку с проводов.
  7. Развести провода в стороны. Они должны располагаться в порядке их подключения: фаза слева, заземление по центру, ноль справа.
  8. Оголить концы проводов по длине 10 мм с помощью прибора для удаления изоляции.
  9. Завести зачищенные концы проводов в отверстия клемм до упора и легкими тянущими движениями проверить надежность их фиксации.
  10. Подогнуть провода таким образом, чтобы они располагались вдоль корпуса розетки.
  11. Поместить корпус устройства внутрь подразетника и расположить его ровно в горизонтальном положении.
  12. Зафиксировать розетку саморезами сначала с одной стороны, затем с другой, не докручивая крепежный элемент до предела.
  13. Выровнять розетку с помощью уровня.
  14. Затянуть саморезы до предела и скрутить винты стопоров-лапок, надежно фиксируя конструкцию.
  15. Собрать декоративную рамку розетки и вставить в нее центральную крышку.
  16. Соединить лицевую панель с корпусом розетки.
  17. Закрутить фиксирующий винт по центру конструкции. Рекомендуется выполнять работу аккуратно, чтобы не повредить хрупкий материал.
  18. Проверить работоспособность конструкции.

Установка блока из двух розеток

Рекомендуемые товары

Артикул: 055-pvc-22×58-32

Плавкая вставка цилиндрическая ПВЦ (22х58) 32А EKF PROxima

Уточняйте наличие

Бренд: EKF

Наименование: Плавкая вставка цилиндрическая

Запрос цены

Артикул: 047-1254

Strut-профиль двойной 41*21*6000*2,5 мм окрашенный по RAL с перфорацией по основанию

Хит
продаж

Уточняйте наличие

Наименование: Strut-профиль

Запрос цены

Артикул: 068-2373-016

Отрезные клещи мини М (в ассортименте)

Уточняйте наличие

Диаметр заготовок (дюйм): н/д

Наименование: Отрезные клещи

Запрос цены

Артикул: 030-0433

Кронштейн крепления к стене ЛРСП-40

Уточняйте наличие

Наименование: Кронштейн крепления к стене ЛРСП-40

Запросить товар

Коммутация двух розеток в одном блоке между собой выполняется шлейфом. В целом процедура установки такого устройства выглядит следующим образом:

Альтернативный вариант — установка двойной розетки. При этом следует избегать распространенной ошибки — зажатие проводов фазы и нуля в клеммах одной шины. В противном случае при включении питания произойдет короткое замыкание.

Без установки розеток не обходится обустройство ни одного жилого помещения. На рынке представлен большой ассортимент данных устройств разных видов. При выборе нужно руководствоваться характеристиками проводки и электрических приборов. При самостоятельной установке розетки нужно соблюдать определенный порядок действий, правила подключения проводов и требования мер безопасности.
