Подключить варочную панель к электросети: Подключение варочной панели к электросети самостоятельно (Электрическую,индукционную, газовую)

alexxlab

Как подключить варочную панель к электросети 220

Опубликовано: 09.08.2022

Содержание

  • Теория
  • Важные советы
  • Индукционные плиты
  • Полезное видео
  • Вывод

Зачастую подключение кухонной плиты – это несложный процесс, ограничивающийся включением вилки в розетку. Однако многие покупатели, отдают предпочтение покупке только электрической варочной панели, которую подключить значительно сложнее.

Если вы не знаете, как подключить панель самостоятельно, мы готовы рассказать вам об этом. Таким образом, вы сэкономите свои средства, отказавшись от услуг мастеров.

Теория

Электрическая варочная панель должна подключаться к отдельно выведенной розетке с высоким уровнем заземления. Пропускная способность розетки должна варьироваться в пределах 25-32 А. Провода должны быть трехжильными, сделанными из меди с сечением от четырех миллиметров. Хотя на данный момент разводки проводки могут быть присоединены и к четырехжильным проводникам.

Выделяют два вида розеток, которые подходят для подключения к электрическим панелям:

  • трехконтактные;
  • четырехконтактные.

Перед подключением варочной поверхности обязательно разберите ту розетку, в которую собираетесь подключать технику. Иногда контакты розетки не соответствуют проводам плитки, из-за чего розетка может плавиться или искрить.

Само собой, если панель идет в комплекте с уже готовой вилкой, то процесс установки будет довольно прост. Но чтобы подключить проводник в розетку нужно обладать кое-какими знаниями. К примеру, варочная плита имеет четырехжильное питание, а розетка рассчитана только на три. Значит, чтобы подключиться к трехжильному кабелю, на плите потребуется установить перемычку между фазами.

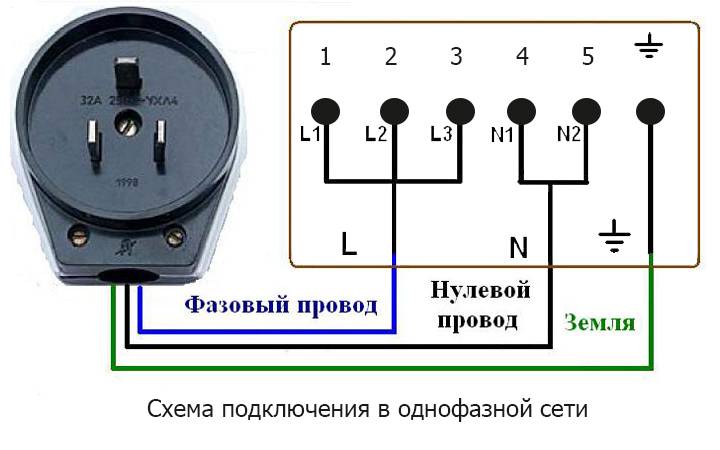

Выполняем следующие действия: устанавливаем перемычку из меди между коричневым и черным проводами и присоединяем одну фазу к фазному проводнику проводки, который обычно белого, черного или коричневого цвета. Жилы нуля и заземления трогать не нужно.

Сделанный шнур требуется заизолировать. Если провода, выходящие из стены одинакового цвета, тогда нужно определить ноль и фазу с помощью мультиметра.

Важные советы

Чтобы в дальнейшем избежать проблем в работе электрической варочной поверхности, выполните действия, которые будут рекомендованы ниже.

  1. Корпус плиты нужно заземлить не с кабелем другого электрического устройства, а с жилами, которые соединены с клеммами розетки. Большинство варочных плит выпускается уже с шинами для заземления. Их достаточно просто соединить с проводниками заземления проводки в квартире.
  2. Перед подключением техники установите устройство защитного отключения и автомат.

Индукционные плиты

Индукционная панель подключается практически тем же способом, что и электрическая варочная поверхность.

Ознакомьтесь с нашими советами по их подключению и убедитесь в отсутствии принципиальной разницы:

  • при подключении варочной поверхности может быть использован проводник ПВС с подходящим сечением;
  • чтобы открыть панель доступа нужно на задней части плиты найти прямоугольник, который скрыт за металлической пластиной. Открутите его с помощью отвертки;
  • сняв пластину, доберитесь до клемм. Сначала нужно вставить кабельный зажим в отверстие. С помощью зажимов должен удерживаться шнур. Это делается для того, чтобы проводник не выпадал. После выполнения крепежа, запустите шнур через зажим;
  • если подключается шкаф старого образца, то там будет 3 провода. Новейшие модели выпускаются с четырьмя (фазовый, фазовый, нейтральный, заземления). В центре находится нейтральный провод, с двух его сторон расположены фазовые, а под ним – точка заземления. Убедитесь в наличии медной полоски перед тем, как соединять провода. Она должна связывать нейтральные жилы с заземляющими. Если она есть, нужно устранить ее, после чего соединить фазы перемычкой;
  • перед подключением проводов нужно отсоединить точки соединения и подключить вместо них проводник. Сперва подсоединяется зеленый кабель (заземление), потом синий (нейтральный), а за ними оставшийся фазовый кабель;
  • убедитесь в том, что шнур достаточно натянут. Он не должен провисать и быть натянутым слишком сильно;
  • электроплита отличается от газовой наличием компьютерной схемы, которая отвечает за управление плитой.

После подключения удостоверьтесь в прочности автомата, так как если он не выдержит, то к ремонту устройства добавится и необходимость замены проводки.

Кстати, монтаж электрической варочной поверхности может быть осуществлен и напрямую к сети. Для этого выводится индивидуальная линия от распределительной коробки.

Полезное видео

Дополнительная наглядная информация по данному вопросу представлена на видео ниже:



Вывод

Выполнив все наши указания, вы обойдетесь без услуг профессиональных мастеров и самостоятельно подключите варочную панель.

Как подключить варочную панель — пошаговая инструкция по установке и подсоединению (80 фото) — Строительный портал — Strojka-Gid.ru

Технологичные кухни трудно представить без энергопотребляющих приборов. Главные помощники: плита, холодильник и мойка – непременные атрибуты нынешнего кухонного пространства. Если подключать холодильник просто, нужна только розетка, в которую втыкают вилку, то подключать варочную поверхность надо продуманно.

Внешний вид, конструкции и принцип действия плит, размещенных на столешницах, разнообразен. В галерее показаны фото варочных панелей разных фирм-производителей.

Продаются три базовых типа: электрические, газовые и комбинированные. Названия объясняют принцип действия, первые используют электричество, у вторых конфорки греют, сжигая газ, третьи – оба источника тепла.

Перед покупкой надо сделать расчет электропроводки на основе потребляемой мощности плиты и духовки. Квартиры в старых домах не вынесут сильной нагрузки, там даже нет простого заземления. В таком случае не спасет и автомат повышенного номинала, проводка будет перегреваться.

Электрическая варочная панель любого типа должна подключаться отдельной линией электропроводки напрямую с распределительного щитка.

Нельзя подключать этот прибор от существующей на кухне общей коробки или уже смонтированных розеток.

Кухни новых квартир оснащены отдельной проводкой для плит, автоматическими выключателями и заземлением. Площадь поперечного сечения проводников составляет не менее 3,5-4 мм.

Способы подключения

Готовый продуманный дизайн кухни поможет решить, как подключить варочную панель к электросети. Два способа:

Прямо. Протянуть провод из распределительного щитка к клеммам панели. Сечение кабеля подбирается в зависимости от мощности плиты.

Сделанная электропроводка должна быть защищена, дополнительно иметь выключатель, чтобы отключить плиту в аварийной ситуации. Длина должна быть достаточной и удобной при подсоединении, и не болтаться.

Проводка может быть скрытой и выводиться наружу рядом с местом подключения. Открытая проводка просто крепится на стене.

Через розетку. В новых квартирах, рассчитанных для использования электроплит, силовая розетка уже смонтирована на кухне.

Подбор штепселя делается по номинальному току для монтируемых кухонных приборов, поэтому при покупке плиты и духовки следует узнать их электрические характеристики у продавца. Вводы вилки и розетки подключаются к клеммам по обозначенным схемам.

Сети в домах бывают однофазными и трехфазными. Исходя из этого фактора, берется силовая розетка с 3 либо с 4-5 выводами подключений.

Стандартные розетки для подключения греющих электроприборов использовать запрещается.

Необходим гибкий многожильный кабель подключения, с не меньшим, чем у проводки, сечением жил. Следует рассчитать длину кабеля из розетки до места подключения, не должно быть излишнего натяжения, провисания, закручивания в кольца.

Кабель не должен нагреваться от греющихся плит, духовок и других горячих предметов. Категорически запрещается размещение подключающего провода на полу.

Как подключить варочную панель и духовой шкаф?

Независимый электрический духовой шкаф подключается отдельно, комбинированная панель соединяется с духовкой через клеммы по прилагаемой схеме. Фирмы-производители кухонной техники по-своему делают соединения и клеммы. Но «земля, ноль и фаза» есть у всех, варьируется только количество фаз.

В случае если квартирная проводка однофазная, плиту подключают, предварительно соединив концы фазы перемычкой. Производители дополняют комплект оборудования перемычками, подходящими для подключения.

Инструкции по установке показывают, как подключить варочную панель самостоятельно. Схемы показаны на корпусе приборов с тыльной стороны. Из нескольких вариантов для случаев разного количества фаз и выводов следует выбрать подходящий.

Пример. Модели плит Electrolux снабжены двумя клеммами фазы. Их можно соединить к двум отдельным фазам или предварительно объединить перемычкой и соединить с одной фазой при однофазной проводке квартиры.

Тонкости подключения

Используйте изолированный провод с требуемым количеством жил и расчетного сечения.

Предварительно проверяйте установленные розетки, строители тоже люди, могут ошибаться.

Соблюдайте порядок подключения:

  • Земля-земля;
  • Ноль-ноль;
  • Фазы одну за другой, если их много.

Как подключить газовую варочную панель к электричеству? Полезная функция электророзжига не требует нестандартного подключения. Простая электрическая розетка подойдет для такой цели.

Требования к соединительному кабелю остаются прежними: ни натягиваться, ни провисать, не испытывать нагрева.

Подключение варочной панели требует большой сноровки, если не уверены в своих силах, вызывайте электрика.

Фото советы как подключить варочную панель

Также рекомендуем посетить:

  • Подключение электричества
  • Соединение проводов
  • Высота розеток
  • Подключение электроплиты
  • Ввод электричества в дом
  • Инфракрасный обогреватель
  • Проходной выключатель
  • Электропроводка в деревянном доме
  • Солнечные батареи
  • Освещение загородного дома
  • Уличное освещение
  • Подключить люстру
  • Защита от перенапряжения
  • Как заземлить стиральную машину в частном доме
  • Светодиодная лента
  • Ветряной генератор
  • Штробление стен под проводку
  • Генератор для дома
  • Заземление в частном доме
  • Освещение на кухне
  • Освещение в гараже
  • Схема электропроводки
  • Сечение кабеля
  • Лампы для растений
  • Проверить электросчётчик
  • Автономное электроснабжение
  • Розетки в комнате
  • Как паять паяльником
  • Подключение дифавтомата
  • Светодиодные лампы
  • Монтаж электропроводки
  • Трековые светильники
  • Как пользоваться мультиметром
  • Светодиодный прожектор
  • Счетчик учета электроэнергии
  • Сигнализация для дома

кухонь — Подключение двухфазных/трехфазных плит в Нидерландах

спросил

Изменено 1 год, 10 месяцев назад

Просмотрено 3к раз

Мне нужно заменить сломанную индукционную плиту на другую той же модели (IKEA Matmässig, просто для полноты картины).

Первоначальное подключение к сети было выполнено в соответствии с выделенной ниже схемой 400 В 2L-1N, что соответствует двухфазной схеме, очень распространенной в Нидерландах.

Единственное отличие состоит в том, что для подключения к нейтральной клемме используются как синий, так и серый провода к штекеру типа Perilex. На самой вилке серый провод соответствует контакту L3. Однако фактическое питание розетки двухфазное, и полюс, соответствующий L3 в розетке, имеет 0 вольт.

Новая версия варочной панели немного отличается. Варианты подключения включают двухфазную схему подключения 400В, а также дополнительную схему для НЛ. Мне кажется, что любой из них будет работать нормально.

Мои вопросы:

  • какая реальная разница между первой и третьей схемами, показанными ниже?
  • , если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтрален (двухфазный), не может ли это привести к досадным недоразумениям?

  • кухни
  • 240 В
  • Нидерланды
15

Первоначальное подключение к сети было выполнено по выделенной ниже схеме 400 В 2L-1N, что соответствует двухфазной схеме, очень распространенной в Нидерландах.

На самом деле, обычная двухфазная установка 400 В в Нидерландах — это 2L- 2 N со второй нейтралью на том, что вы указали как контакт L3.

И это даже не собственно 2-х фазный, а 2 однофазных соединения, соединенных вместе.

в чем реальная разница между первой и третьей схемами, показанными ниже?

Разница в том, что у вас есть 2 нейтральных провода, которые, возможно, необходимо сбалансировать с соответствующим проводом под напряжением по величине тока, который они проводят, по сравнению с одним нейтральным проводом.

Со старой варочной панелью (и левой схемой подключения на новой), если на вашей панели есть два автоматических выключателя типа GFCI, которые соединены вместе для питания варочной панели, есть вероятность, что оба прерывателя независимо измеряют дисбаланс между током, подаваемым на нагретый провод, и током, возвращающимся на нейтральный провод, и сделать вывод о замыкании на землю, хотя в действительности некоторый ток подается на провод под напряжением выключателя 1 и возвращается на нейтральный провод выключателя 2.

При правильной схеме подключения новой варочной панели варочная панель может гарантировать, что ток, поступающий на L1, возвращается на N1 и, соответственно, на L2/N2.

, если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтральный (двухфазный), не может ли это привести к досадным недоразумениям?

На это я не могу ответить, так как я не электрик. Но вы должны быть в состоянии сказать на панели, поставляется ли розетка Perilex с 2 или 3 фазами. Просто небезопасно вслепую подключать новый прибор, не проверив, соответствует ли питание в розетке потребностям прибора.

6

Конечно, многие думают так же. «Нейтральный — это просто нейтральный, какая разница? Все равно сзади на панели ». Но мы не вернулись к панели. Были здесь. Так что это важно.

Похоже, что они использовали 4-жильный кабель + заземление, чтобы провести 2 «горячих» (черно-коричневый) и 2 «нейтральных» (сине-серый) от панели сюда. Немного странно, но нормально.

, если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтральный (двухфазный), не может ли это привести к досадным недоразумениям?

Да, ты чертовски прав! Я ожидаю, что , по крайней мере, для проводов, которые будут окрашены, заклеены лентой или обернуты в рукава, чтобы указать на их функциональность.

Итак… Первое, что вам нужно сделать, это заглянуть в потребительский блок и УБЕДИТЬСЯ, что это действительно так, и что серый кабель заканчивается на нейтральной полосе. Потому что, если он перейдет в горячую фазу, он «взорвется».

В любом случае, если и синий, и серый идут на нейтральную полосу, то можно подключить как на схеме 3.

в чем реальная разница между первой и третьей схемами, показанными ниже?

Варочная панель подключена таким образом, что ток на клемме 1 возвращается на клемму 4*, а ток на клемме 2 возвращается на клемму 5*.

Таким образом, каждый горячий провод возвращает свой ток на отдельную нейтраль.

Это очень важно, если в доме однофазная проводка с обоими горячими проводами при одинаковом фазном потенциале (между ними 0 вольт). Если оба попытаются вернуться по одному и тому же нейтральному проводу, это приведет к перегрузке этого нейтрального провода.

«Но это будет не 1 нейтральный провод, а 2 параллельных нейтрали!» Вы так уверены? Кто сказал, что один из этих нулевых проводов не оборвался или не имел плохого контакта? Чего вы хотите, если обрывается нейтральный провод, так это чтобы плита перестала работать, чтобы человек пошел и починил ее. Если один нейтральный провод выходит из строя незаметно, другой бесшумно перегружается. Вот почему распараллеливание не разрешено (без экзотических защит, таких как слияние).

Очевидно, это не имеет значения, если 2 горячих точки находятся на разных фазах. Но это позволяет без проблем переставлять фазы.

* или эти в обратном порядке.

2

Секреты варочных панелей

Большинство варочных панелей, продаваемых в Европе, поддерживают однофазное или двухфазное питание. Это работает так: внутри варочная панель разделена на две половины, так что одна клемма «L» питает, скажем, две левые зоны, а другая клемма «L» питает правые. Это относится как к традиционным, так и к индукционным плитам.

Такую варочную панель можно подключить двумя основными способами:

  • Однофазный, обе «L» соединены перемычкой и подключены к линейному проводу, все это в однофазной цепи. Таким образом, две половины варочной панели соединены параллельно. Учитывая, что цепи почти всегда ограничены 16 А, это ограничивает общую доступную мощность. Традиционные варочные панели старой школы отключали бы выключатель, когда вы включали все зоны на максимальную мощность, современные индукционные варочные панели обычно можно запрограммировать на ограничение общей мощности.
  • Две фазы, каждая из которых подключена к одной клемме «L» и питает одну половину варочной панели. Это дает вам почти 7,4 кВт общей мощности, чего достаточно для всех.

Обратите внимание, что «400 В» в этих руководствах по установке никогда не относится к фактическому напряжению. Я никогда не видел варочной панели, которая действительно была бы подключена по схеме треугольника, используя межфазное напряжение 400 В. «400 В» — это просто якобы удобное для клиента сокращение от «трехфазного обслуживания».

Теперь для Нидерландов

Многие люди застряли в квартирах с однофазным питанием. Как я упоминал выше, в большинстве стран ЕС это имеет раздражающее последствие ограничения вашей варочной панели до 3,7 кВт (если только у вас нет цепи> 16 А, что обычно не допускается для таких цепей). Голландский обходной путь для этого заключается в том, что вы питаете варочную панель током 2×16 А от одной фазы. Это называется «kookgroup», реализуемое с помощью двух однофазных выключателей с ручкой.

Тогда вашей варочной панели не нужно заботиться о том, действительно ли у вас трехфазное питание или нет. (Помните, что варочные панели на самом деле не работают от 400 В, поэтому им все равно, питаются ли обе «L» от одной и той же фазы или нет.)

Загвоздка здесь в том, что нейтрали не имеют перегрузки по току защита. Это не проблема с двухфазным питанием, потому что 16 А L1-N плюс 16 А L2-N эквивалентны -16 А L3-N на нейтрали. Но если обе половины питаются от одной и той же фазы, нейтраль увидит вдвое больший ток и загорится. Вы не можете просто запараллелить провода, соединив их на концах, потому что нагрузка никогда не разделится поровну. Но вы можете использовать отдельный нейтральный провод для каждой половины варочной панели, как показано на последней диаграмме.

В настоящее время особенностью Нидерландов является то, что техническое отключение цепи также требуется для прерывания нейтрали. Таким образом, типичный выключатель не просто однополюсный, как везде, а 1P+N (однополюсная защита от перегрузки по току плюс отключение нейтрали). Вот почему вы никогда не должны смешивать нейтрали нескольких цепей. Тем не менее, это также упрощает добавление защиты от замыканий на землю (ALS), потому что вы просто меняете выключатель, не нужно ничего делать с проводкой.

Перилекс

Темная тайна в том, что не все Перилексы рождаются одинаковыми. Розетки для варочных панелей (питание от «кукгропа») имеют две фазы, две нейтрали. Никогда не пытайтесь подключить трехфазный электродвигатель к розетке на варочной панели, даже если он выглядит так же, как Perilex, который может быть у вас в мастерской.

4

Мне удалось найти дополнительную информацию, поэтому я добавлю ее сюда.

Самое главное, схема у меня с двумя токоведущими и двумя нейтральными клеммами в розетке не двухфазная. Активные клеммы находятся на одной фазе. Это просто способ, используемый в NL, чтобы увеличить мощность устройства.

Хотя розетка и вилка представляют собой устройства Perilex, предназначенные для трехфазного питания, такое расположение является нестандартным, но очень распространенным в Нидерландах.

Каждая установка такого рода является единичной — не существует стандарта, какие выводы являются активными, а какие нейтральными. Это означает, что каждый подключенный прибор должен быть подключен к этой конкретной установке.

2

Если у вас есть сеть 400 В, вы определенно НЕ используете перемычку между L1 и L2. Это было бы прямым коротким замыканием и отключением выключателя. Обозначение L1 L2 означает, что это разные фазы и их нельзя замкнуть накоротко.

Перемычка должна проходить через две нейтральные клеммы, поскольку две фазы могут иметь одну и ту же нейтраль.

РЕДАКТИРОВАТЬ

«NL» на крайнем правом графике заставляет задуматься, применимо ли это к вам. «L», по-видимому, относится к однофазной схеме с двумя отдельными «горячими точками» в одном и том же кабеле, но на одной фазе. В этом случае они не могли бы использовать нейтраль, потому что это перегрузило бы нейтраль. Если это так, то между двумя горячими контактами (оба помечены буквой «L») будет нулевое напряжение.

РЕДАКТИРОВАТЬ’

Чтобы ответить на этот вопрос, я немного набросал и поискал материал, и вот откуда берется коэффициент амплитуды для разности напряжений между двумя синусоидальными фазами одной частоты и одной амплитуды, но разных фаз.

sqrt(2(1 — cos phi)), где phi — относительный фазовый угол.

Это дает правильные результаты для phi = 0, phi = 120 градусов и phi = 180 градусов, которые соответственно равны 0, sqrt(3) и 2. Таким образом, 3 в коэффициенте для 3-фазной мощности равно не получено из sqrt количества фаз.

Этот фактор объясняет, почему 3 фазы в Европе дают как 230 В, так и 400 В, а в Северной Америке дают как 120 В, так и 208 В, и как разделенная фаза в США дает 120 В и 240 В.

РЕДАКТИРОВАТЬ

Несмотря на «400 В» на этикетке, варочная панель, вероятно, не использует доступные 400 В между фазами 1 и 2. Она должна использовать 230 В между фазой и нейтралью каждой фазы. Одна нейтраль способна нести сумму токов двух фаз при относительном фазовом угле 120 градусов.

3
