Подключить выключатель света на две лампочки раздельно: схемы, советы, инструкция. Схема подключения двухклавишного выключателя на две лампочки

Схема подключения двухклавишного выключателя своими руками

Как подключить выключатель с двумя клавишами? Чтобы решить эту задачу, нужно составить схему подключения света. Двойные электрические выключатели (на две кнопки) чаще всего подключаются к лампам и дают возможность регулировать освещение с выключателем на две одинаковых клавиши – включить одну лампочку, две, три. Подключение выключателя двухклавишного не обязательно предполагает работу двух лампочек, их может быть больше.

Где пригодится схема подключения двухклавишного выключателя

Когда используется такой выключатель, можно контролировать интенсивность света. Также применение выключателя света с двумя клавишами пригодится для освещения раздельной ванной и туалета. Схему подключения двойного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

С каждым годом набирает популярность лед-дизайн с применением двухклавишного электрического выключателя (там может использоваться не только двухклавишный выключатель, но и трехклавишный, и так далее).

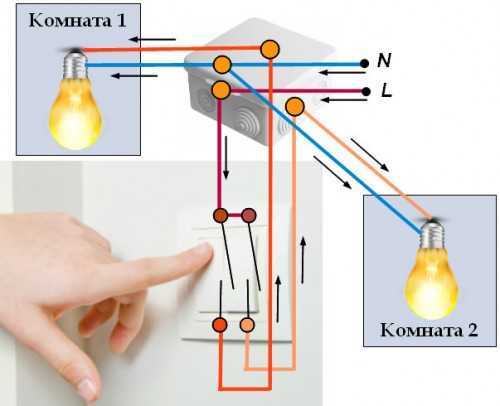

Популярна разбивка помещения на самостоятельные зоны с помощью установки двухклавишного выключателя на две электрические лампы и более. Один из способов выполнить интересный интерьерный проект с установкой двойного выключателя и других выключателей – зонирование с помощью освещения. Дизайнерские разработки могут подсказать, как подключить двухклавишный выключатель света и где, чтобы было красиво и функционально.

Создание схемы двухклавишного выключателя

Создать схему подключения электрического выключателя, а также подключить к нему объекты света на два (двухклавишные выключатели) и более выключателей может обычный человек, не занимающийся световыми решениями профессионально. Чтобы спланировать систему действия под двойные электрические выключатели, нужно всего лишь иметь при себе необходимые технические предметы (сам прибор на две одинаковые клавиши, провода для двухклавишного выключателя и так далее), следовать алгоритму и разбираться в принципе действия схемы двойного подключения.

Она заключается в следующем:

• выключатель двухклавишный основан на системе одиночных ключей
• к каждой секции проходит провод, фаза же идет через выключатель
• когда срабатывает клавиша двухклавишного выключателя, разрывается цепь или фаза, завязанная на конкретной секции двойного выключателя на два отсека клавиш

Самым надежным способом фиксации выключателя двухклавишного является использование самозажимных клемм для двухклавишного выключателя (держат прибор на две одинаковые клавиши). Винты выключателя слабеют, изолента, которой фиксируют выключатель, теряет липкость. А вот первый способ установки двухклавишного выключателя обеспечит его крепкую фиксацию.

Как подключать двухклавишный выключатель: особенности подключения системы двойного выключателя

Когда составляется схема двухклавишного выключателя, или непосредственно подключается выключатель, нужно помнить о некоторых деталях процесса подключения схемы. Все другие провода выключателей, кроме «L», подключают согласно схеме подключения – все зависит от того, какую именно кнопку выключателя нужно будет нажимать для конкретной секции или же двумя клавишами выключателя (нажимать на две одинаковые клавиши).

Подключение двухклавишного выключателя потребует наличия некоторых специальных инструментов или материалов. Например, для установки двойного выключателя понадобятся:

• соединительные материалы (для того чтобы подключить выключатель двухклавишный)
• колпаки или клейкая лента для подключения на выключателях тех проводов, которые скручены
• клеммы для двухклавишного выключателя, которые можно легко зажать
• винтовой зажим на выключатель двухклавишный

Как подключить выключатель света правильно: частые ошибки в схеме подключения выключателя света

Главное при подключении двойного выключателя – это не запутаться в проводах. Очень часто сложности возникают с электромонтажом в том месте, где идет подключение. Возможно несколько вариантов:

• проводов от потолка сколько же, сколько проводов осветительного прибора (можно отметить, как самую оптимальную схему для выключателя)
• если идут 3 провода, а на осветительном приборе их больше, они распределяются на секции попарно (на две одинаковые клавиши)
• если 4 провода, один будет заземляющим. Очень часто такая конструкция для выключателя двойного (на две лампы и более) встречается в современных домах

Выключатель на две одинаковые клавиши – проблемы с двухклавишным выключателем

Очень часто могут возникать разного рода проблемы. Работать выключатель с двумя клавишами может не так, как было задумано изначально. К примеру:

• вы нажимаете одну клавишу, а секция не работает, а когда на выключателях на две одинаковых клавиши нажимается вторая клавиша, загорается полностью все освещение
• при работе осветительного прибора на две электрические лампы могут задействоваться не все лампочки, которые должны работать
• при нажатии сразу двумя клавишами выключателя проблема не решается (специалисты подскажут, как устройство подключить, и как решить другие проблемы)

Для того чтобы избежать подобного рода сложностей, можно обращаться к профессионалам подключения выключателей с двумя клавишами – тогда схема подключения двухклавишного выключателя будет правильной, и вы сможете без проблем зажигать освещение двумя клавишами выключателя.

Как подключить двойной выключатель на две люстры?

опубликовано

02 Декабрь 2019

читать

5 минут

понравилось

1

1. Подготовка стен. Данный этап необходимо проводить в том случае, если в квартире присутствует старая проводка, требующая срочной замены. Для начала следует сделать штробы в стене, в них разместить стандартный провод ВВГнг, сечение которых составляет 1,5 мм². Также необходимо обустроить места для установки розеток и распределительных коробок. Производя замену системы освещения в деревянном доме, проводку не стоит скрывать, а монтировать провода на специальные крепления наружным способом. Также не стоит применять внутренние выключатели. В деревянном доме лучше всего разместить накладные устройства для включения и выключения света.

• Подключение в распределительной коробке. В данной распределительной камере производиться разводка, и соединяются жилы. Довольно важно подобрать правильную распаечную коробку. Сегодня в основном используют коробки, выполненные из качественного пластика. Модели распределительных коробок подразделяют на внутренние и внешние. Намного легче и удобнее работать с последними. Провода в распределительной коробке подсоединяются при помощи клемм, реже применяют пайку.

• Установка осветительных приборов. Монтаж люстры с двумя лампами либо подключение двух отдельных осветительных приборов может производиться по-разному. В данном случае все зависит от конкретной модели люстры, готовности применения проводки и на какой поверхности будет размещаться светильник. Гораздо удобно осуществить замену осветительного оборудования, если выведен электрический провод в обозначенном месте монтажа. Планируя размещать светильник на подвесной конструкции, позаботьтесь о наличие дополнительных крепежей. При подаче двух фазных проводов от двойного выключателя к люстре, провода следует поочередно подключать – каждый будет отвечать за включение определенной лампы. Таким же образом следует поступить с нулевыми жилами – подключить к разным лампам. Монтируя две раздельные лампы в разных комнатах принцип подсоединения проводов не меняется. В данном случае изменяется исключительно прохождение проводов от распределительной коробки, которые заводятся в разные стороны. Распределительную коробку необходимо размещать над выключателем, отступив от потолка не более 20 сантиметров.

• Монтаж выключателя. Установка не представляет никакой сложности. С ней под силу справиться человеку, не имеющему глубоких знаний в сфере электрики. Выключатель монтируют в подрозетник либо непосредственно на стене, и фиксируют устройство при помощи специальных лапок либо используя винты. Подключать люстры, рассчитанные на три и более лампы следует по группам. Существует две равнозначные либо неравнозначные группы. В подобном случае провода с контактом L1 подсоединяются к одной группе, а провода с контактом L2 – к другой.

Насколько комфортно вы чувствуете себя в собственной квартире либо доме зависит от многих обстоятельств.

К примеру, к степени комфортности можно отнести удобство применения управления системой освещения. Сделать более удобной и практичной систему управления светом поможет использование двухклавишных выключателей. Подобное электрическое изделие способно приводить в действие люстры, оформленные в разном стиле – классическом, хай тек, прованс, лофт и прочих. Сегодня мы будем разбираться, как самостоятельно подключить подобный вид выключателя.

• Новинка
• Распродажа
• Хит продаж
• Мы рекомендуем

---

Новинка

Распродажа

Все Товары по Распродаже

Хит продаж

Последние новости

Советы покупателям

Последовательное и параллельное подключение розеток

Советы покупателям

На какой высоте делать розетки под телевизор

Советы покупателям

Как подключить розетку с выключателем

Советы покупателям

Как выбрать консольные светильники для улицы

Количество товаров в корзине
успешно измененно: 0

Товар успешно добавлен в корзину

Телефон*

Пароль*

Запомнить меня

Забыли пароль?

Или забыли свое имя пользователя?
Адрес электронной почты для восстановления пароля:

Такая почта не зарегистрированна

Сбросить пароль

В данный момент в корзине нет товаров, перейдите в каталог для добавления продуктов

Имя*

Телефон*

Я ознакомился и принимаю условия Публичной оферты и Пользовательского соглашения

Зарегистрироваться и войти в личный кабинет после оформления заказа

electric — Необходимо разделить 2 лампы на один и тот же трехпозиционный переключатель, чтобы каждый переключатель управлял только 1 лампой

Я исследовал это около 8 месяцев и, наконец, узнал достаточно, чтобы правильно задать свой вопрос.

Предыстория: Прошлым летом купил дом, построенный в 1966 году, но после ремонта, может быть, 10-20 лет назад. На кухне есть трехпозиционный переключатель, который управляет двумя потолочными светильниками: один в центре кухни и один над столом для завтрака. Каждый переключатель находится в 2-клавишном исполнении. Выключатель A (на схеме ниже) объединен с однополюсным регулируемым освещением для столовой. Выключатель B объединен с однополюсным выключателем наружного освещения (см. также ниже).

Что я сделал на данный момент: я заменил один светильник на трековый… а другой потолочный светильник я заменил на небольшой потолочный вентилятор со светом. 3-позиционные переключатели включают ОБА одновременно, это еще не было изменено.

Я заметил одну проблему: время от времени вентилятор с подсветкой выключается и тут же снова включается. Иногда это происходит каждые 5 минут, я предполагаю, что на кухне слишком большая нагрузка.

Что я в конечном итоге хочу сделать: я хочу, чтобы переключатель А управлял только трековым освещением. Я хочу, чтобы переключатель B управлял только потолочным вентилятором с подсветкой. Я хочу знать, что мне нужно делать. Я не могу сказать, включены ли лампы последовательно или параллельно друг другу.

Схема: Вот существующая схема обоих переключателей.

• электрика
• проводка
• освещение
• светильник
• многопозиционный выключатель

6

Как вы, наверное, знаете, 3-контактный на схеме А является вторым выключателем и соединяется с 3-контактным на диаграмме В, который, в свою очередь, идет к свету.

Я почти уверен, что лампы, которыми вы хотите управлять отдельно, установлены последовательно, что означает, что вы не можете управлять ими отдельно от проводных выключателей, не отключая второй свет и не добавляя новый провод к одному из выключателей. Предполагая, что комната закончена, это будет больно и дорого.

Что касается случайного включения и выключения вентилятора, мой первый вопрос: управляется ли вентилятор дистанционно? Если да, то возможно ли, что что-то еще находится на том же канале?

Если вы действительно хотите, чтобы два источника света управлялись отдельно, то, если не считать добавления провода, единственный вариант, который я могу придумать для управления светом по отдельности, — это постоянное включение света. Затем вы замените теперь избыточные переключатели беспроводным дистанционным переключателем и беспроводным блоком управления освещением/вентилятором (например, что-то вроде https://www.destinationlighting.com/item/levven-wireless-light-switch-kit/768453?gclid= CjwKCAjwx6WDBhBQEiwA_dP8raoGkiSgl44ImgaMoq3v0wqaHLiEuyKXy0MdGhjzMJZmtpFYdmw1DhoCqDIQAvD_BwE#home). Подозреваю, что это будет самый простой вариант.

Джонатан

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Советы профессионалов о том, как разделить два источника света на одном выключателе

В моем новом доме возникла серьезная проблема. В моей спальне два светильника, а их подключение фиксируется одним выключателем. Да, когда я включаю один свет, другой тоже светлеет, что иногда необходимо.
Я никогда не думал, что мне придется думать, как разделить две лампочки на одном выключателе. Надо как-нибудь решить проблему.

Да, возможность включать несколько приборов с помощью одного выключателя может показаться увлекательной и экономящей время идеей. Но через некоторое время это может надоесть.

Даже вас иногда это может беспокоить.

Давайте углубимся в методы и правила, чтобы устранить проблему и сделать один выключатель для одного света или других приборов.

Важно

Одиночный выключатель света — это выключатель света, который может контролировать и управлять двумя светильниками одновременно. Это могут быть два светильника, светильник, вентилятор или даже вентилятор для ванной комнаты.

Но иногда один выключатель может показаться хлопотным, так как он может включить ненужный вам прибор.
Вы можете превратить одинарный выключатель в двойной, чтобы избежать подобных ситуаций. Это позволит вам управлять каждым прибором отдельно.

Преобразование одинарного выключателя освещения в двойной выключатель освещения является относительно простой задачей, если к каждому светильнику подведен отдельный кабель, идущий к выключателю. Однако, если светильники подключены последовательно, вам потребуется помощь электрика.

Вещи, которые вам понадобятся

• Коробки для светильников
• 2-местная распределительная коробка
• Распределительные коробки
• Электропроводка 12 калибра
• Универсальный нож
• Клещи
• Проволочные гайки/колпачки
• Изолированная или обычная отвертка
• Вольт Коготь
• Тестер напряжения

Безопасность прежде всего

Перед запуском наденьте резиновые перчатки и резиновые сандалии, чтобы избежать удара током во время процесса. Выключите автоматический выключатель или основной источник питания в вашем доме.

Чтобы быть особенно осторожным, возьмите тестер напряжения, чтобы проверить, есть ли в системе ток.

Инструкции по подключению одного полюса

Подключение однополюсного выключателя выполняется легко, если вы выполняете соответствующие шаги. Все, что вам нужно сделать, это:

• Сначала отключить питание
• При необходимости снимите уже существующую распределительную коробку
• Снимите электрическую изоляцию с проводов
• Подключить новые переключатели
• Оберните электропроводку изолентой для дополнительной безопасности
• Включите питание и проверьте, работает ли переключатель

Как разделить два источника света на одном выключателе?

Давайте поговорим о пошаговом процессе отделения двух разных ламп от одного выключателя. Это можно сделать с помощью 2-гангового J-Box или альтернативного метода.

Метод 1: Использование 2-местного J-Box

Шаг 1:

Сначала приобретите 2-местный J-B0x на рынке или в любом ближайшем хозяйственном магазине. J-боксы имеют две разные версии. Старая модель обычно крепится к стене с помощью шурупа. В то же время более новая версия поставляется с двумя гвоздями для крепления к стене.

После получения тщательно осмотрите J-box. Они содержат информацию о количестве проводов и калибров, используемых для распределительной коробки.

Шаг 2:

Затем прикрепите соединительную коробку к стене и протяните провода от двух ламп внутрь отверстий. Оставьте около 6 дюймов проволоки внутри. Иногда этот шаг трудно сделать. В этом случае вы можете воспользоваться плоскогубцами, чтобы протолкнуть провода внутрь.

Шаг 3:

Теперь возьмите кабель от источника питания и протяните его внутрь соединительной коробки. Затем возьмите провода внутрь и начните их зачищать. Вы можете сделать это антирезаком или канцелярским ножом.

Будьте предельно осторожны при этом, так как вы можете получить серьезную травму, если не будете должным образом сконцентрированы.

Шаг 4:

На следующем шаге свяжите провода косичками, чтобы упростить работу. Установите косички с заземляющими проводами. Теперь возьмите черные провода и загните их на конце пассатижами или вольтовым клешнем, сделав крючок.

Затем возьмите конец провода с крючком и прикрепите его к двум выключателям. Зацепите их по часовой стрелке, а затем затяните отверткой. У нас должно быть два переключателя, каждый из которых имеет горячий вывод вверху и заземляющий вывод внизу.

Шаг 5:

Теперь возьмите черный горячий провод от питания и присоедините его к черному пигтейлу первого выключателя. Затем возьмите горячий провод от первого светильника и соедините его с первым выключателем.

Повторите тот же процесс для второго распределительного щита. Затем соедините провода двух выключателей с черным проводом, идущим от питания, с помощью разъема для проводов или гайки для проводов.

Таким образом, черный провод питания будет питать и первый, и второй выключатели. А горячий провод первого и второго выключателя будет обеспечивать питание первого и второго светильника соответственно.

Таким образом, вы сможете разделить два светильника. Вы можете индивидуально управлять каждым светильником, не включая оба светильника.

Альтернативный метод

Шаг 1:

Перед выполнением каких-либо электрических работ обязательно отключите питание. Я знаю, что говорю это много раз, но я не могу не подчеркнуть этого достаточно.

Всегда носите перчатки и обувь на резиновой подошве. Проверьте, осталось ли электричество с помощью тестера напряжения.

Шаг 2:

Осторожно вытащите узел переключателя из распределительной коробки. К винтам на переключателе должно быть от трех до четырех проводов.

Затем определите горячий провод, провод под напряжением и два нейтральных провода, по одному для каждого прибора. Провод под напряжением часто черный или красный, а белые провода нейтральны. Провода заземления какие-то.

Провод заземления также должен быть зеленого, медного или желтого цвета.

Шаг 3:

Затем отвинтите и отсоедините все провода от старого выключателя и аккуратно разделите их. Пометьте их как «1» и «2» в зависимости от того, к какому переключателю вы их прикрепите . Разобрав их, подключите к новым отдельным выключателям.

Все белые провода будут идти по бокам новых выключателей, а красный или черный провода питания будут крепиться к винтам по бокам. Подсоедините только один провод к каждой клемме, а затем заклейте клемму изолентой.

Если есть, провод заземления будет присоединен к зеленому винту. Сверните проволоку крюком по часовой стрелке, а затем затяните винт.

Шаг 4:

Установите новый переключатель обратно в коробку. Теперь включите автоматический выключатель и проверьте вновь установленные выключатели. Запишите, какой переключатель теперь управляет каким светильником.

Таким образом, ваш одинарный выключатель теперь превращается в двойной. Теперь вы можете включать свет самостоятельно, не включая другие приборы.

Предупреждение

При работе с любыми электроприборами сначала отключите источник питания, так как при соприкосновении с проводами под напряжением можно получить смертельный удар током. Для дополнительной безопасности отсоедините кабель цепи, который питает выключатели освещения.

Если у вас все еще есть сомнения, проверьте провода кабеля с помощью тестера напряжения.

Часто задаваемые вопросы (FAQ)

В: Сколько ламп можно подключить к одному выключателю?

Нет фиксированного ограничения на количество ламп, которые можно подключить к одному выключателю. Один выключатель света может быстро включить несколько источников света. Тем не менее, осветительные приборы определяют, сколько света может выдержать цепь.

К обычной цепи на 15 А можно одновременно подключить до 1400 Вт осветительных нагрузок. Таким образом, вы можете установить несколько светильников с более низкими светильниками или меньше с более высокими светильниками в соответствии с вашими потребностями.

Например, осветительная нагрузка мощностью 1400 Вт может выдержать один светильник мощностью 1400 Вт или 100 Вт. [1]

В: Что означает SP на выключателе света?

Слово SP на выключателе света означает Switch Pole. Полюса выключателя света могут быть как однополюсными, так и двухполюсными. В однополюсных выключателях нейтральные провода постоянно подключены после переключения одного провода.
Полюс переключателя обычно относится к количеству отдельных цепей, которыми может управлять распределительная коробка. В случае однополюсных выключателей они могут управлять только одной цепью. Напротив, двухполюсные переключатели могут управлять двумя разными однополюсными переключателями.

Однополюсные выключатели освещения представляют собой стандартные простые выключатели света, которые обеспечивают регулярную функцию включения и выключения. Они в основном используются для бытовых целей, а не в промышленных условиях.

В: Является ли однополюсный выключатель более безопасным?

Выключатель на один свет совершенно законен и безопасен для многих бытовых приборов. Но это не безопаснее, чем двухполюсный выключатель света. Двухполюсная розетка переключает фазу и нейтраль, обеспечивая надежную изоляцию подключенных к сети приборов.

С другой стороны, однополюсный выключатель света переключает только нейтральные провода. С этой точки зрения двухполюсный переключатель кажется мне более безопасным выбором.

Это устройство также одновременно открывает и закрывает два полюса, чтобы полностью отключить пользователя от сети. Это обеспечивает превосходную защиту груза и делает его более безопасным решением.

Заключительные мысли

Перед работой с проводкой примите все меры безопасности. Ваше здоровье необходимо в первую очередь.

Также ни в коем случае нельзя сломать выключатель или перерезать провода во время процесса.
