Как подобрать блок питания для светодиодной ленты – База знаний Novolampa

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты, а также кратко освещаются вопросы о том, что такое PFC и как вычислить диаметр токопроводящей жилы.

Блок питания — это источник напряжения(трансформатор), который преобразует 220В в 12В, 24В или другое необходимое значение рабочего напряжения. Для питания светодиодных лент и модулей чаще всего используются импульсные блоки питания, где в качестве ограничителей тока работают резисторы, в отличие от драйверов, которые представляют собой источники тока, используемые для светодиодов, модулей и ламп, которые не имеют ограничителей тока.

Чтобы подобрать блок питания к выбранной светодиодной ленте нужно обратить внимание на следующие факторы:

1. Рабочее напряжение светодиодной ленты.
2. Суммарная мощность светодиодной ленты.
3. Необходимость защиты корпуса блока питания от воды и пыли.
4. Габаритные размеры блока питания.

Рассмотрим подробнее каждый фактор.

1. Рабочее напряжение (U)

Рабочее напряжение светодиодной ленты может быть 12 В, 24 В, иногда 36 В, управляемые ленты SPI обычно 5 В. Соответственно оно должно соответствовать выходному напряжению блока питания.

Существуют также блоки питания с возможностью плавной регулировки выходного напряжения, например источники напряжения Arlight серии JTS, такие можно применять в специальных проектах, где требуется нестандартное значение выходного напряжения, а также там, где необходимо скомпенсировать падение напряжения на длинных проводах.

Еще из нестандартных решений можно отметить блоки питания с несколькими каналами, в которых разное выходное напряжение, это может быть полезно, если нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

2. Мощность светодиодной ленты (PСД)

Подбор блока питания по мощности осуществляется по следующему принципу: мощность должна быть равна суммарной мощности светодиодной ленты, умноженной на коэффициент запаса КЗ, равный 25÷30%, если пренебрегать коэффициентом запаса и использовать блок питания на пределе, то он не проработает долго из-за постоянного перегрева элементов.

Суммарная мощность светодиодной ленты вычисляется путем умножения мощности ленты на 1 метр длины PСД на общую длину L.

Таким образом, получаем следующую формулу:

PБП = L*PСД*Kз, где

L — длина ленты (м)

PСД — удельная мощность светодиодной ленты на 1 метр (W/м)

Kз — коэффициент запаса (ед.)

3. Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)

При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов 12,5 мм, защиты от влаги нет).

Зачастую в блоках питания мощность более 250Вт в исполнении «Защитный кожух» IP20-IP40 используется активное охлаждение в виде кулера(вентилятора). Если Вы планируете рассматривать данные блоки питания, необходимо выбрать конструктив, когда кулер расположен перпендикулярно элементам платы в изделии, следовательно обдув воздуха будет более равномерный (воздух идет вдоль платы), и элементы будут меньше греться. На неудачных моделях вентиляторы расположены над платой и обдув платы источника напряжения происходит неравномерно.

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.

Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).

А.  Б.

(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.

В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).

При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.

4. Габаритные размеры

Также следует обращать внимание на габаритные размеры блоков, в зависимости от того, куда Вы хотите его установить, мощные блоки питания могут достигать достаточно больших размеров, и спрятать такие будет затруднительно, к тому же часто они имеют вентилятор. Поэтому если требуется подключить длинный участок ленты, то можно пересмотреть схему подключения ленты и использовать несколько меньших по мощности блоков.

Также при выборе места установки следует учитывать то, что чем мощнее блок питания, тем больше он нагревается, поэтому рекомендуется обеспечивать достаточно места для теплоотвода, чтобы блок не перегревался.

Пример подбора источника напряжения для светодиодной ленты

Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.

Основные параметры ленты:

1. UСД = 24V
2. PСД = 14,4 W/m

Подбираем мощность блока питания:

PБП = 8m*14,4W/m*1,3 = 149,8 W

Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6. 3A, 150W).

Что такое PFC в характеристиках трансформаторов(блоков питания)?

Иногда в маркировке блока питания можно увидеть буквы PFC, это аббревиатура PowerFactorCorrection или коррекция коэффициента мощности (коррекция реактивной мощности).

Не углубляясь в технические особенности, это означает, что блок питания выполнен в определенном схемотехническом решении, которое позволяет уменьшить потребление реактивной мощности (мощность имеет активную и реактивную составляющие, на показания счетчика обычно влияет только активная составляющая, но на общее потребление энергоресурсов влияют обе составляющие).

Такие блоки питания имеют высокое значение коэффициента эффективной мощности (Λ)>0,9, что позволяет отнести их к блокам питания высокого класса, низкий пусковой ток, они позволяют сократить нагрузки на токопередающие линии, уменьшить требования к толщине подающего питание провода. При большом количестве используемых блоков не требуется применять специальные пусковые автоматы.

Блоки питания с корректором мощности более экологичны, т.к. эффективнее расходуют электроэнергию.

Как вычислить и подобрать диаметр (или сечение) кабеля между светодиодной лентой и блоком питания?

Расчет сечения и диаметра кабеля для исключения падения напряжения(вольтажа):

При использовании светодиодной ленты важно, чтобы свечение было равномерным по всей длине, для этого падения напряжения на конце линии обычно не должно превышать 0.5 В, при условии, что длинные участки ленты запрещается подключать последовательно.

При расположении блока питания в непосредственной близости от ленты, проблемы, как правило, не возникает, но при удаленном расположении блока необходимо увеличивать толщину жилы для компенсации падения напряжения.

Ниже представлен алгоритм вычисления для блока питания(источника напряжения для светодиодных изделий) максимальной выдаваемой мощностью 150 Вт, выдаваемому напряжению 24 В, падение напряжения не более 0.

5 В, расстояние от блока до ленты 10м:

Общее сопротивление линии R.

Допустимое падение напряжение делим на максимальный ток, ток вычисляется как мощность/напряжение:

Общее сопротивление линии R = 0,5V / (150W/24V) = 0,08 Om.

Сечение жилы S.

Длину линии умножаем на удельное сопротивление материала (для меди 0,018 Ом*мм2/м), делим на сопротивление R.

Сечение жилы S = (10m*0,018 Om*mm2/m )/ 0,08 Om = 2,25 mm2.

Диаметр жилы D.

Используем формулу площади круга: радиус равен корню из частного площади и Πи.

Диаметр жилы: D= 2 х √(2,25 mm2/ 3,14) = 1,75 mm.

Таким образом, получаем, что для 10 метрового кабеля от блока питания до истока света (led ленты) падение напряжения составит 0,5В при использовании провода сечением 2,25mm2 (что соответствует диаметру 1,7 мм).

Также из приведенных вычислений видно, что компенсировать падение напряжения можно, используя ленту с большим рабочим напряжением, 24 В или 36 В.

Выбор сечения и диаметра кабеля для исключения потерь мощности при нагревании кабеля

Если подключать блок питания и светодиодную ленты на большом расстоянии друг от друга, то необходимо не только исключать падение напряжения питания на соединяющем кабеле, но закладывать потери мощности, которые может создавать данный кабель.

Важно: чем больше сечение кабеля, тем меньше потерь мощности при этом сопровождается. При сложным проектах — необходимо довериться профессионалам для расчета потерь мощности на кабелях. При больших расстояниях подбор максимальной выдаваемой мощности блока питания будет сопровождаться с большим запасом и кабель с большим сечением жилы.

Лента товаров

Цвет

Белый (холодный)

Напряжение

Арт: 013730

В наличии 200 шт

Светодиодная лампа AR-G9 2. 5W 2360 White 220V (Arlight, Открытый) Arlight 013730

Цвет

Белый (дневной)

Напряжение

Арт: 015841

В наличии 200 шт

Светодиодная лампа AR-G9 2.5W 2360 Day White 220V (Arlight, Открытый) Arlight 015841

Цвет

Белый (теплый)

Напряжение

Арт: LS929042

В наличии 200 шт

929042 Лампа LED 220V TABL GX53 4.2W=40W 320LM 180G FR 2800K 20000H (в комплекте) Lightstar 929042

Цвет

Белый (дневной)

Напряжение

Арт: LS940804

В наличии 200 шт

940804 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 4000K 20000H (в комплекте) Lightstar 940804

Цвет

Белый (теплый)

Напряжение

Арт: LS940802

В наличии 200 шт

940802 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 3000K 20000H (в комплекте) Lightstar 940802

Цвет

Белый (теплый)

Напряжение

Арт: LS929062

В наличии 200 шт

929062 Лампа LED 220V TABL GX53 6W=60W 520LM 180G FR 2800K 20000H (в комплекте) Lightstar 929062

Цвет

Белый (дневной)

Напряжение

Арт: LS940414

В наличии 1 шт

940414 Лампа LED 220V Т20 G4 6W=60W 492LM 360G CL 4000K 20000H (в комплекте) Lightstar 940414

Напряжение

Арт: ULUL-00008777

В наличии 488 шт

Лампа светодиодная E27 210-240В 12Вт 4000K LED-A60-12W/4000K/E27/FR/SLS Uniel ULUL-00008777

Цвет

Белый (холодный)

Напряжение

Арт: 015990

В наличии 160 шт

Светодиодная лампа E14 CR-DP-G60 6W White (Arlight, ШАР) Arlight 015990

Арт: N70006

В наличии 190 шт

Светодиодная лампа DG105 GU10, спот, 5Вт, 220В, теплый белый, диммирование нет N70006

Цвет

Белый (дневной)

Напряжение

Арт: LS940644

В наличии 200 шт

940644 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940644

Цвет

Белый (теплый)

Напряжение

Арт: LS940642

В наличии 200 шт

940642 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940642

Цвет

Белый (дневной)

Напряжение

Арт: LS940544

В наличии 200 шт

940544 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940544

Цвет

Белый (теплый)

Напряжение

Арт: LS940542

В наличии 200 шт

940542 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940542

Цвет

Белый (дневной)

Напряжение

Арт: LS940504

В наличии 200 шт

940504 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 4000K 20000H (в комплекте) Lightstar 940504

Цвет

Белый (теплый)

Напряжение

Арт: LS940502

В наличии 200 шт

940502 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 3000K 20000H (в комплекте) Lightstar 940502

Цвет

Белый (теплый)

Напряжение

Арт: LS930312

В наличии 158 шт

930312 Лампа LED 220V G95 E27 13W=130W 1100LM 180G FR 3000K 20000H (в комплекте) Lightstar 930312

Цвет

Белый (дневной)

Напряжение

Арт: LS930124

В наличии 84 шт

930124 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 4000K 20000H (в комплекте) Lightstar 930124

Цвет

Белый (теплый)

Напряжение

Арт: LS930122

В наличии 18 шт

930122 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 3000K 20000H (в комплекте) Lightstar 930122

Цвет

Белый (дневной)

Напряжение

Арт: LS940294

В наличии 200 шт

940294 Светодиодный модуль 220V 10W=100W 610LM 45G 4000K 20000H (в комплекте) Lightstar 940294

Цвет

Белый (теплый)

Напряжение

Арт: LS940292

В наличии 200 шт

940292 Светодиодный модуль 220V 10W=100W 610LM 45G 3000K 20000H (в комплекте) Lightstar 940292

Цвет

Белый (дневной)

Напряжение

Арт: LS930904

В наличии 200 шт

930904 Лампа LED 220V T35 E27 9W=90W 850LM 360G CL 4000K 20000H (в комплекте) Lightstar 930904

Цвет

Белый (теплый)

Напряжение

Арт: LS930902

В наличии 200 шт

930902 Лампа LED 220V T35 E27 9W=90W 850LM 360G CL 3000K 20000H (в комплекте) Lightstar 930902

Цвет

Белый (дневной)

Напряжение

Арт: LS930804

В наличии 200 шт

930804 Лампа LED 220V T35 G9 9W=90W 850LM 360G CL 4000K 20000H (в комплекте) Lightstar 930804

Цвет

Белый (теплый)

Напряжение

Арт: LS930802

В наличии 200 шт

930802 Лампа LED 220V T35 G9 9W=90W 850LM 360G CL 3000K 20000H (в комплекте) Lightstar 930802

Цвет

Белый (дневной)

Напряжение

Арт: LS930704

В наличии 200 шт

930704 Лампа LED 220V T35 E14 9W=90W 950LM 360G CL 4000K 20000H (в комплекте) Lightstar 930704

Цвет

Белый (теплый)

Напряжение

Арт: LS930702

В наличии 200 шт

930702 Лампа LED 220V T35 E14 9W=90W 850LM 360G CL 3000K 20000H (в комплекте) Lightstar 930702

Цвет

Белый (теплый)

Напряжение

Арт: LS940622

В наличии 100 шт

940622 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940622

Цвет

Белый (теплый)

Напряжение

Арт: LS940522

В наличии 200 шт

940522 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940522

Цвет

Белый (дневной)

Напряжение

Арт: LS940494

В наличии 200 шт

940494 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 4000K 20000H (в комплекте) Lightstar 940494

Цвет

Белый (теплый)

Напряжение

Арт: LS940492

В наличии 76 шт

940492 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 3000K 20000H (в комплекте) Lightstar 940492

Арт: N70003

В наличии 65 шт

Светодиодная лампа E27 BT98, шар, 10Вт, 220В, теплый белый, матовый, диммирование нет N70003

Как выбрать блок питания для светодиодной ленты?

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты.

20.01.2022

Общие вопросы выбора блока питания.

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт, а выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.

Для наглядности, давайте рассмотрим расчет требуемого БП на примере.

1. Выбираем светодиодную ленту, для примера, возьмем светодиодную ленту от производителя IEK Лента LED 5м LSR-2835WW120-9,6-IP20-12В IEK
2. Из обозначения видно, что это лента длиной 5 метров, с питанием 12 вольт, теплого белого цвета, светодиоды 2835 (размер SMD корпуса светодиода 2,8мм на 3,5мм), 120 светодиодов на 1 метр.
3. Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)
4. Умножаем длину ленты на потребляемую мощность 5*9.6 = 48 Вт.
5. Добавляем минимум 10-ти процентный запас по мощности, получаем 52.8 Вт.
6. Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 60 Ватт с выходным напряжением 12 вольт (как мы помним лента у нас с питанием 12 вольт). Для примера, в нашем каталоге такой блок представлен тем же производителем что и лента — Драйвер LED ИПСН-PRO 60Вт 12 В блок — клеммы IP20 IEK

Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.

Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.  Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.



При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

В нашем каталоге вы можете ознакомиться с товаром связанным со статьёй: Светодиодная лента/ дюралайт, Блоки питания для светодиодной ленты/дюралайта

Как подобрать блок питания для светодиодной ленты?

Светодиоды – символ современного освещения

Первые светодиоды были разработаны в 1960-х годах. С тех пор они постепенно набирали популярность, так что сегодня являются практически иконой современного освещения. Светодиоды можно найти практически везде. В магазинах, офисах, а также в наших домах. Одним из самых больших преимуществ светодиодов является то, что они бывают бесчисленных цветовых вариаций, форм и размеров. В результате они предлагают огромную свободу и выбор, когда дело доходит до дизайна освещения пространства.

Что такое светодиод и какие бывают типы?

Электролюминесцентный диод , также известный как светодиод (светоизлучающий диод), представляет собой полупроводниковый элемент, который излучает свет в результате протекания через него тока. В зависимости от типа используемого полупроводника диод генерирует свет разного цвета и длины волны. Поэтому мы различаем светодиоды теплого, холодного и нейтрального света, одноцветные (RGB) и многоцветные (RGB) светодиоды, а также ультрафиолетовые (УФ) и инфракрасные (ИК) светодиоды.

Многофункциональные светодиоды

Особая конструкция светодиодов делает их такими популярными. Не только в домах или квартирах, но и в электронике. Их можно встретить в виде лампочки, светодиодной ленты, а также разделить на отдельные составляющие. Они очень часто используются в различных типах электронного оборудования, таких как мобильные телефоны (мигание светодиода, информирование о новом сообщении), компьютерные клавиатуры (подсветка клавиши CapsLock) или современные корпуса ПК. Стоит отметить, что Светодиодная технология все больше заменяет старые решения, потребляющие много энергии и поэтому дорогие. Сегодня почти все лампочки, представленные на рынке, производятся на основе светодиодов. Благодаря бесчисленным цветовым возможностям светодиоды используются в повседневной жизни. Они идеально подходят для освещения кухонных шкафов или в качестве световых полос, монтируемых под потолком. Светодиоды тонко подчеркивают характер помещения, создают уютную атмосферу и добавляют оригинальности корпусам ПК с цветные вентиляторы .

7 преимуществ светодиодного освещения

Существует причина, по которой светодиодное освещение так популярно. Мы все чаще переходим с традиционных ламп накаливания или галогенных ламп на светодиодное освещение. Это связано с рядом преимуществ, которые предлагают светодиоды. Узнайте о самых важных из них.

• Энергоэффективность

Освещение с помощью светодиодов – идеальное решение для тех, кто не только хочет идти в ногу с технологическими новинками, но и хочет заботиться о домашнем бюджете. Светодиодные источники света используют от 70 до 90 % меньше электроэнергии, чем традиционные технологии освещения. В результате, освещая даже небольшие помещения, мы можем заметить разницу в оплате счетов. Более того, используя светодиоды, мы также заботимся об окружающей среде.

• Исключительный срок службы

Светодиодное освещение отличается долгим сроком службы и долговечностью. Средняя светодиодная лампа способна работать от 30 000 до 50 000 часов без сбоев. Для сравнения, традиционная вольфрамовая лампа работает в среднем 1000 часов — огромная разница. Кроме того, светодиоды обладают высокой устойчивостью к ударам, механическим повреждениям, включению и выключению и даже перепадам напряжения. Таким образом, мы выиграем вдвойне. Мы не только экономим за счет снижения энергопотребления, но и уменьшаем частоту замены лампочек на новые, тем самым уменьшая количество вырабатываемого мусора. На практике это может даже означать, что лампочки вообще не нужно менять в местах, где они редко горят.

• Меньший нагрев

Традиционные лампы накаливания быстро нагреваются при включении. Поэтому необходимо следить за тем, чтобы они случайно не соприкасались с термочувствительными материалами, так как они могут их переплавить и даже вызвать пожар. В этом отношении светодиодное освещение явно превосходит классические лампы накаливания. Он несравненно безопаснее именно из-за низкого тепловыделения. С ним гораздо сложнее обжечься, а также повредить нежный корпус светильника или декоративный абажур.

• Охрана окружающей среды

Светодиодное освещение идеально подходит для тех, кто заботится об окружающей среде. При производстве светодиодов не используются опасные тяжелые металлы, такие как ртуть, которая используется в люминесцентных лампах. Поэтому светодиодная технология очень привлекательна с экологической точки зрения. Он не только потребляет значительно меньше энергии и служит дольше, но и безопасен для здоровья и окружающей среды.

• Безопасность и бесперебойная работа

Светодиодные лампы безопасны не только благодаря низкому тепловому излучению. По сравнению с люминесцентными лампами светодиодные источники света не мерцают. Это гарантирует, что излучаемый свет не утомляет глаза и, следовательно, нейтрален для наших глаз.

• Любой цвет

Светодиоды могут излучать свет практически любой цветовой температуры и цвета. Для пользователя это означает, что мы можем выбрать тип освещения в соответствии со своими вкусами или текущими потребностями. Вариантов множество. Мы можем выбрать теплый цвет , который идеально подойдет для таких помещений, как гостиная или спальня. Он подчеркнет декор в комнате и создаст приятную и уютную атмосферу. Или мы можем выбрать универсальное решение нейтрального светлого цвета . Это отличный выбор для помещений, которые являются переходными или имеют несколько функций. С другой стороны, холодный цвет отлично подходит для освещения рабочих станций. Более того, некоторые светодиоды можно подключить к контроллеру, что позволяет менять цвет и интенсивность света, не вставая с дивана.

• Малый размер

Светодиоды отличаются небольшими размерами, поэтому с ними открываются безграничные возможности для дизайна. Мы можем найти их как в отдельных конфигурациях в качестве сигнальных и измерительных светодиодов, так и в группах, образующих дисплеи или светодиодные лампы.

Для кого предназначено светодиодное освещение?

С тех пор как светодиодная технология получила широкое распространение, возможности оформления внутреннего освещения значительно расширились. Благодаря этим маленьким светодиодам мы можем адаптировать стиль и характер пространства к нашим индивидуальным потребностям, нашему текущему настроению или ауре снаружи. Светодиодное освещение будет работать в любом помещении, вне зависимости от его назначения. Также стоит отметить, что использование светодиодов позволит преобразить и модернизировать выбранное нами пространство за короткий промежуток времени и с небольшими затратами. Более того, правильно спланированное и установленное светодиодное освещение прекрасно впишется как в скандинавский, так и в деревенский стиль и в помещение в стиле лофт. Универсальность светодиодной техники также оценят владельцы кафе, пабов или дискотек. Многообразие цветов, возможность выбора интенсивности цвета и яркости означает, что каждый найдет решение, идеально соответствующее его концепции и представлениям.

Как выбрать светодиодные ленты?

Освещение лестницы, кухонной столешницы или беседки? Светодиодные ленты можно использовать где угодно, будь то в помещении или даже в саду. В зависимости от того, какой интерьер мы хотим осветить, нужно обращать внимание на основные параметры полосы, предоставляемые производителем. Важными параметрами являются такие как:

• класс сопротивления,
• длина полосы,
• количество и тип светодиодов,
• мощность генерируемого света,
цветовая температура
• ,
• светлый цвет,
• Напряжение питания,
• потребляемая мощность.
Класс сопротивления

Класс сопротивления — это параметр, который говорит нам, в каких условиях мы можем установить выбранные светодиоды. Наиболее распространенные модели имеют рейтинг IP20, IP44 и IP68. Обозначение IP20 указывает на то, что полоса не имеет защиты от воды, поэтому полосу этого типа можно использовать только в сухих помещениях. Они не устойчивы к погодным условиям и поэтому не подходят для освещения ванны или садового сарая. Следующий класс защиты IP44 уже позволяет размещать ленту в чуть более влажных помещениях, таких как ванная комната или кухня. Класс IP68, напротив, является более высоким классом защиты, позволяющим устанавливать освещение, в том числе, и на открытом воздухе, где лента будет подвергаться значительным перепадам температур и осадкам.

Цветовая температура

Принимая решение об использовании светодиодных лент для освещения выбранной комнаты, важно помнить как о расчете необходимой длины ленты, так и о выборе цвета светодиодов. Вы должны подумать, нужен ли вам теплый, холодный или, возможно, естественный свет.

Не уверен когда мы называем свет холодным и когда мы называем это теплым ? Вот за что отвечает вышеупомянутая цветовая температура, которая выражается в Кельвинах [K] и выглядит следующим образом:

• Холодный цвет – от 4600 [K]
• Нейтральный цвет – 3500-4500 [K]
• Теплый цвет – до 3500 [К].

Выбор цветовой температуры в первую очередь зависит от личных предпочтений. Однако желательно проконсультироваться со специалистами. Дизайнеры интерьеров сходятся во мнении, что теплые тона лучше всего подходят для помещений, предназначенных для отдыха. С другой стороны, в кабинете или офисе предпочтительны светодиоды холодного цвета. Более холодный оттенок света помогает сохранять концентрацию и, следовательно, позволяет нам лучше сосредоточиться на нашей работе и наших задачах.

Световой поток

Помимо цветовой температуры, мы также можем выбрать мощность, с которой будут светиться полоски. Эта мощность называется световым потоком и выражается в люменах [лм]. Это зависит от типа используемых светодиодов и их количества. Светодиоды легко отличить по специальной маркировке. Те, которые имеют номер 5630 или 5730, в настоящее время являются самыми мощными светодиодами, доступными на рынке, изготовленными по технологии SMD. Эти светодиоды способны излучать световой поток до 55 лм. Для сравнения, популярная модель SMD 2835, используемая для декоративного освещения, излучает всего 5,4 лм. Это почти в 10 раз меньше, чем у модели 5630. Более того, общая мощность, излучаемая лентой, также определяется количеством светодиодов на метр длины ленты. Чем больше светодиодов, тем ярче будет светить полоса.

Цвет света

Светодиоды излучают не только свет разного цвета и мощности, но и цвет. Более продвинутые светодиоды RGB позволяют изменять цвет излучаемого света на любой цвет с помощью контроллеров. Они используются во всех видах рождественских украшений, а также в вентиляторах RGB .

Напряжение питания и потребляемая мощность

Светодиодные ленты не подключаются напрямую к сети электропитания по сравнению с традиционными лампами накаливания или светодиодными лампами. Это связано с тем, что светодиодные ленты питаются от 12 или 24 вольт. В связи с тем, что различаются как размеры и сложность осветительных установок, так и мощность подбираемых светодиодов, источник питания необходимо подбирать индивидуально. Производители для удобства указывают такие параметры, как напряжение питания и мощность, потребляемая метражом светодиодной ленты. На этой основе мы можем рассчитать, какой источник питания следует использовать для конкретной установки.

Как выбрать блок питания для светодиодной ленты?

Выбор правильного источника питания для светодиодов должен быть первым шагом при установке освещения. Самые важные параметры, на которые следует обратить внимание перед его выбором, это напряжение питания, потребляемая мощность на метр ленты и длина светодиодной ленты. Напряжение питания и мощность указываются производителями светодиодных лент, а длина является индивидуальной величиной для каждой установки. Минимальная мощность источника питания рассчитывается путем умножения длины полосы, выраженной в метрах, на мощность полосы, а затем выбора запаса мощности мин. 10% для гарантии долгой и бесперебойной работы системы, если производитель светодиодной ленты не рекомендует иное. Формула для мощности блока питания выглядит следующим образом:

(Длина светодиодной ленты [м] x мощность, потребляемая метражом ленты [Вт/м]) x 110% = мин. мощность источника питания [Вт].

После того, как мы рассчитали минимальную мощность блока питания, нам нужно решить, нужен ли нам герметичный блок питания для светодиодов или достаточно стандартного модульного блока питания для светодиодов . Если установка будет производиться на улице или в ванной комнате, мы выбираем блок питания с более высокой устойчивостью к влаге. С другой стороны, если установка должна производиться в помещении в сухих помещениях, достаточно модульного блока питания. В том случае, если наша светодиодная лента имеет быстросъемный разъем с розеткой постоянного тока, желательно использовать подключаемый блок питания .

Как правильно подключить блок питания светодиода?

Если длина светодиодной ленты превышает 5 метров, начинает проявляться проблема падения напряжения. Вы заметите потерю светоотдачи светодиодов по мере увеличения расстояния между последовательными модулями и клеммами источника питания. В этом случае рекомендуется параллельное соединение . Он заключается в делении длинной светодиодной ленты на равные участки, желательно не превышающие 5 м. Например, полосу длиной 10 м следует разделить на два участка по 5 м каждый. Для этого отрежьте полоску в обозначенной точке, обычно отмеченной значком ножниц. Затем две отдельные светодиодные ленты подключаются к источнику питания светодиодов. Примеры подключения светодиодной ленты к блоку питания показаны на рисунке ниже.

Освещение с использованием светодиодной технологии имеет огромное количество преимуществ. Он допускает любое обустройство данного помещения, является энергоэффективным и экологически чистым. К тому же установка светодиодных лент своими силами не слишком сложна. Именно поэтому светодиоды так охотно используются как дома, так и в общественных местах. Множество приложений означает, что каждый найдет что-то для себя! Посмотреть на себя!

Как выбрать блок питания для светодиодных лент?

Блок питания для светодиодов является неотъемлемой частью работы светодиодной ленты. Источник питания — это устройство, которое обеспечивает питание электронного оборудования. Выбор источника питания для светодиодных светильников зависит от вашей светодиодной ленты.

При выборе правильного блока питания для светодиодной ленты необходимо учитывать некоторые факторы. Эта статья поможет вам выбрать правильный блок питания для светодиодной ленты.

Прежде чем выбрать блок питания драйвера светодиодов, необходимо разобраться в некоторых вопросах. Далее мы предоставим вам базовые знания о различных типах источников питания для светодиодов.

Справочник по артикулу :

1. Блок питания переменного тока VS DC

2. Постоянное напряжение VS Источник питания постоянного тока

3. 4 простых шага, чтобы найти правильный источник питания

Источник питания переменного тока VS Постоянный ток блок питания
1. Что такое блок питания переменного тока?

Переменный ток также известен как электричество высокого напряжения, которое вырабатывается генератором электростанции и выводится из розеток для домашнего или промышленного использования.

Направление движения переменного тока со временем меняется, иногда с положительного на отрицательное, иногда с отрицательного на положительное, образуя волнистую кривую, поэтому его можно транспортировать на большие расстояния.

В разных странах переменное напряжение разное. В Америке обычно используется 110 В, а в Европе — 220 В.

Переменный ток не подходит для точного электронного оборудования, так как большие изменения тока могут повредить его внутренние части.

Блок питания переменного тока в постоянный состоит из трансформатора, выпрямителя и фильтра. Чтобы уменьшить потери в линии, электроэнергию от электростанции необходимо сначала повысить до десятков тысяч вольт, а затем понизить, когда она достигнет пункта назначения. Для снижения напряжения необходим трансформатор. Выпрямитель преобразует переменный ток, направление и величина которого постоянно меняются, в однонаправленное пульсирующее электричество, направление и величина которого меняются. Затем через схему фильтра и схему стабилизации напряжения пульсирующее электричество преобразуется в постоянный ток постоянной величины. Фильтр — это устройство выбора частоты, которое может пропускать в сигнале определенные частотные компоненты, в то же время значительно ослабляя другие частотные компоненты.

Высоковольтные светодиодные ленты питаются от источника переменного тока.

2. Что такое блок питания постоянного тока?

Источник питания постоянного тока использует низкое напряжение, в основном для питания, например, аккумуляторных батарей. Напряжение питания постоянного тока является стабильным и надежным и используется в мобильных телефонах, компьютерах и другом электронном оборудовании.

Направление постоянного тока по прямой линии от положительного полюса к отрицательному полюсу, поэтому его также называют линейным источником питания, и он подходит для транспортировки на короткие расстояния. Постоянный ток преобразует другие формы энергии в электрическую энергию.

Низковольтные светодиодные ленты, такие как 12 В постоянного тока или 24 В постоянного тока, должны питаться от источника постоянного тока.

3. В чем разница между источником питания переменного и постоянного тока?

Наиболее очевидная разница между переменным и постоянным током заключается в уровне напряжения, переменный ток использует высокое напряжение, а постоянный ток использует низкое напряжение. Это также момент, на который вы должны обратить внимание при выборе источника питания для светодиодной ленты.

Светодиодные ленты высокого напряжения для выбора источника питания переменного тока и светодиодные ленты низкого напряжения, такие как светодиодные ленты 12 В, для выбора источника питания постоянного тока. Выбор соответствующего продукта является наиболее важным.

Постоянный ток VS Источник постоянного напряжения

Большинство светодиодных источников питания для светодиодного освещения являются источниками питания постоянного напряжения. Он более эффективен и долговечен. И большинство светодиодных лент также имеют постоянное напряжение. Эти типы источников питания для светодиодов преобразуют переменное напряжение в более низкое постоянное напряжение, и напряжение всегда остается неизменным.

Но светодиодные ленты с постоянным напряжением имеют падение напряжения. И это причина, по которой существуют светодиодные ленты постоянного тока.

Светодиодные ленты высокой мощности и высокой яркости, такие как светодиодные ленты постоянного тока, означают, что нет падения напряжения, поэтому светодиодная лента сохраняет одинаковую яркость и цвет независимо от ее длины.

Однако, если постоянный ток не имеет устройства ограничения тока, легко вызвать чрезмерный ток, который вызовет нагрев или повреждение световой полосы, что сократит срок службы световой полосы.

Светодиодные ленты постоянного напряжения и светодиодные ленты постоянного тока должны выбирать источник питания постоянного напряжения.

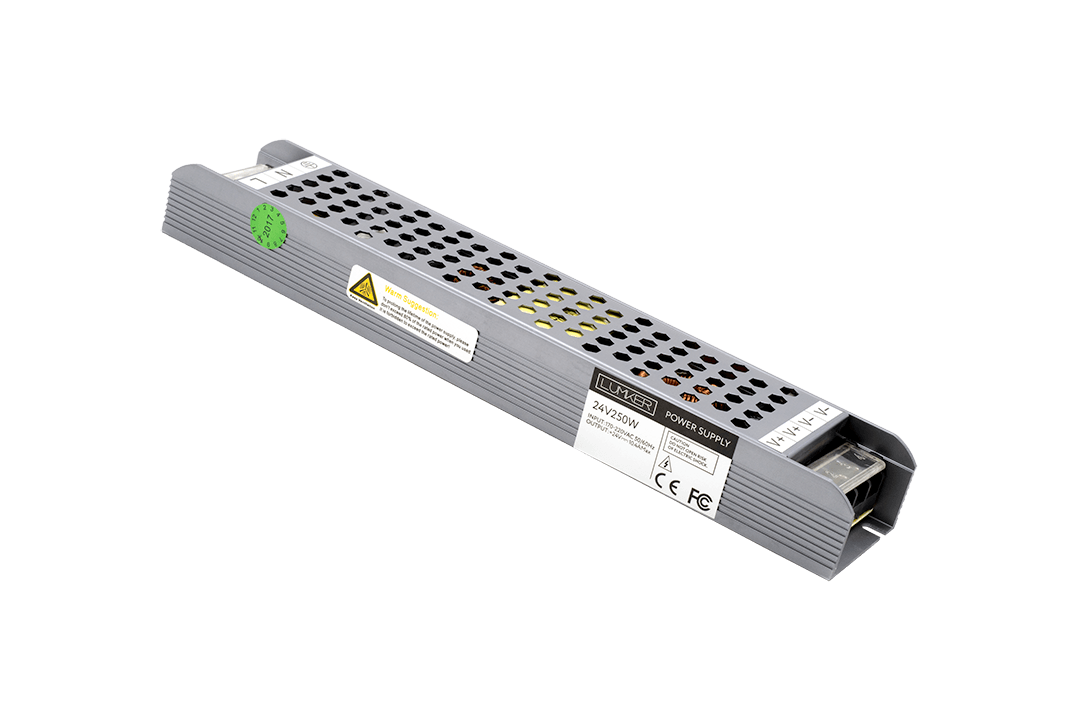

Как выбрать лучший блок питания для светодиодной ленты?

Шаг 1. Блок питания для светодиодного освещения или адаптер для светодиодного освещения? Маленькие или большие драйверы светодиодного освещения?

Разница между выбором блока питания для светодиодных лент или адаптера питания для светодиодов заключается в мощности ваших светодиодных лент. Мощность адаптера питания светодиодов ниже, чем у импульсного источника питания светодиодов.

Светодиодная лента длиной 5 метров в рулоне. Для адаптера питания доступны одна или две светодиодные ленты. Однако для нескольких светодиодных лент следует выбирать импульсный источник питания для светодиодов. А если вам нужна простая проводка и установка, адаптер питания — отличный выбор.

Если вам нужно установить больше светодиодных лент с более длительным временем работы, лучше всего выбрать импульсный источник питания, поскольку в целом выходная мощность импульсного источника питания относительно велика. И он может обеспечить достаточную мощность для нескольких или длительных светодиодных лент.

Если вы хотите красиво оформить и спрятать блок питания, выбирайте мини блок питания.

Если вам временно нужна светодиодная лента и вы боитесь, что ее будет неудобно носить с собой, выбирайте литиевую батарею. Это удобно.

Распределительная коробка питания CCTV — это центр управления, который управляет разумным распределением электроэнергии в различных компонентах линии электроснабжения, подходит для школ, больниц, заводов, мастерских, домов и т. д.

Шаг 2. Выберите правильное напряжение, мощность и ток.

Мощность и стабильность тока и напряжения напрямую влияют на производительность и срок службы источника питания.

Светодиодные ленты имеют рабочее выходное напряжение 5В, 12В и 24В. Если ваша полоса света 5В, вам нужно выбрать источник питания 5В. Ленточные светильники 12 В выбирают источник питания светодиодов 12 В, а полосовые светильники 24 В выбирают источник питания светодиодов 24 В.

Рассчитайте мощность вашей светодиодной ленты по правилу 80%. Это означает, что общая мощность ваших светодиодных лент составляет 80% от источника питания. Преимущество этого заключается в увеличении срока службы светодиодного трансформатора. Если ваша светодиодная лента мощностью 100 Вт, вам нужен блок питания на 125 Вт. Помните о правиле 80% при выборе блока питания.

Если ток не отрегулировать, потребление тока будет все больше и больше. А слишком высокое потребление тока приведет к тому, что внутренний нагрев блока питания будет слишком высоким, что приведет к повреждению блока питания и возникновению неисправностей.

Шаг 3. Блок питания для светодиодов с регулируемой яркостью или блок питания без регулировки яркости?

Если ваша лента имеет диммируемую симисторную лампу, вам следует выбрать блок питания с регулируемой яркостью симисторного типа. Диммируемая светодиодная полоса обычно управляется нажатием функциональной кнопки на настенной панели для управления яркостью световой полосы, но также имеется пульт дистанционного управления для регулировки света.

Существует множество типов диммеров со светодиодной лентой, диммер 0/1–10 В, симисторный диммер, система диммирования DALI и система DMX512.

• Диммирование 0/1-10 В очень простое, эффект диммирования хороший.
• Система диммирования DALI обладает сильной защитой от помех, может реагировать на неисправности, а управление одним светом делает управление более гибким.
• Мощная функция управления DMX512 обеспечивает богатые световые эффекты для архитектурного освещения, ночного освещения, студий и различных сцен. А для DMX512 требуется специальная разводка проводки и определенные возможности программирования для установки основных цветов и сцен.

Выберите соответствующий блок питания с диммированием для вашей светодиодной ленты с диммированием.

Шаг 4. Вам нужен водонепроницаемый или защищенный от дождя блок питания?

Место установки влияет на выбор водонепроницаемого или непромокаемого блока питания.
