Имея участок со склоном, и планируя на нём строительство, необходимо удержать грунт в требуемом положении. Для решения этой проблемы существует подпорная стена. И прежде чем укрепить склон, возводя это сооружение, следует тщательно изучить его характерные черты.

Конструктивные особенности

Подпорная стена на участке с уклоном придумана для того, чтобы предупредить движение массива грунта тогда, когда угол наклона склона больше, чем максимально-возможный для устройства естественного откоса.

Итак, подпорные стенки делятся на 2 большие группы:

Массивные. Их особенность заключается в том, что удержание грунта от обрушения происходит за счет собственного веса стены, так как этот элемент является целостной единой конструкцией, явно не разделяясь на «фундамент-стена».   Эта особенность выражается в разнообразии форм поперечных сечений подпорных стен, грани которых то в вертикальном, то в наклоненном положении, или же вовсе имеют одинаковое направление. Виды сечений приведены на фото:

Виды поперечного сечения массивных подпорных стен.

Однако данный тип подпорных стен требует больше трудовых и материальных ресурсов для их строительства. Поэтому, строить этот вид конструкции желательно там, где имеются дешевые материалы, или их количество в избытке.

К материалам, из которых возможно возведение массивных подпорных стен, относятся:

• Бетон, бутобетон, железобетон;
• Искусственный камень;
• Камень из природных пород.

Тонкостенные. Характерной чертой этой конструкции является то, что «гашение» горизонтального давления происходит благодаря грунту, расположенного на уступах подошвы фундамента, который и выполняет удерживающую функцию совместно со стеной. Это дает возможность создать укрепления более устойчивые и менее затратные. Наиболее распространённым вариантом является тонкостенная подпорная стена уголкового типа:

1. С усилением:
   • Контрфорсами. Представляют собой поперечные ребра с шагом 2-3 м на всей протяженности стены. Работает на сжатие. Применяют в высоких подпорных стенах, когда желательно уменьшить либо толщину стенки, либо её армирование;
   • Анкерными тягами. Работают на растяжение. Применяют, чтобы создать дополнительные усилия, которые облегчат работу подпорной стены;
2. Консольная.



«Фото 2 (Подпорная стена уголкового типа)»

Её конструктивные элементы, в основном, состоят из нескольких частей: фундаментных и лицевых плит, контрфорса или гибкого стального анкера, при их наличии.

А вот материалы для стен уголкового типа не отличаются разнообразием – это железобетон в 3 различных исполнениях:

• Сборный. Здесь фундаментная и лицевая плиты представляют собой готовые элементы, созданные в заводских условиях;
• Сборно-монолитный. В данном исполнении лицевая плита – сборная, а фундаментная – монолитная. Также бывает, что ширины сборной фундаментной плиты не хватает и тогда к ней присоединяют дополнительную анкерную плиту, выполненную монолитно – это исполнение тоже относится к сборно-монолитному типу;
• Монолитный. Обе плиты из монолитного железобетона.

Виды материалов

Возводя подпорную стенку, стоит использовать только определенные марки по прочности применяемых материальных ресурсов:

Назначение размеров

Разобравшись с конструктивной частью, встаёт вопрос как же сделать подпорную стену.

Если  геологические изыскания на склоне не проводились, то проектирование подпорной стены возможно только при наличии следующих условий:

1. Высота подпора грунта на склоне (Н) – не более 1,4 м;
2. Глубина промерзания грунта – не глубже 1.5 м.
3. Наличие устойчивых непучинистых грунтов в основании;
4. Уровень грунтовых вод – не выше отметки -1500 мм;

Если все пункты сходятся, можно приступать к назначению размеров тонкостенной стены уголкового типа:

Глубина заложения фундаментной плиты:

• Для стен, высотой до 3.
  6 м – 600 мм;
• Высотой до 6.3 м – 900 мм;
• Выше – 1200 мм.

Ширина подошвы фундамента подбирается в соответствии с таблицами или в пределах (0,6-0,9)H:

Выступ фундаментной плиты за переднюю грань лицевой плиты:

• Для высоты стены до 3,6 м – 300 мм;
• До 6,3 м – 600 мм;
• Выше – 900 мм;

Толщина фундаментной плиты 200 – 600 мм;

Толщина лицевой плиты – не менее 100 мм.

Для массивных стен:

• Глубина заложения и ширина фундамента идентичны тонкостенной;
• Толщина стены зависит от материала. Так, выбрав стену из камня, необходимая толщина будет составлять 600 мм, из бетона – 400 мм;

Тем не менее, для утверждения назначенных размеров подпорной стенки желательно всё же произвести проверочные расчеты, иначе стена может не выдержать давления грунта и опрокинуться. Для проверки устойчивости грунта под подошвой следует воспользоваться формулами, указанными в п.

5.1.17 — 5.1.19 СП43.13330.2012, а для расчетов по деформациям – разделом 5.6 СП22.13330.2012.

Нюансы установки

Армирование

Стены армируются пространственными арматурными каркасами, собранными из плоских арматурных сеток, продольные стержни которых имеют диаметр 8-10 мм, а поперечные 12-14 мм. Стержни при пересечениях свариваются между собой контактной точечной сваркой во всех местах либо вяжутся проволокой. Схема армирования показана на фото.

Схема армирования тонкостенных подпорных стен.

Важно! Для достижения целостности всей подпорной стены, лицевые плиты соединяются между собой отдельными стержнями с шагом 500-600 мм, которые привариваются или привязываются к поперечной арматуре распределительных сеток, образующих пространственный каркас.

Подготовка основания и деформационные швы

Если в основании залегают пучинистые грунты и глубина промерзания грунта находится ниже уровня заложения фундамента с низовой стороны, тогда слабый грунт полностью вынимают и заменяют подушкой из щебня или песка.   Тем не менее имеются различия в устройстве оснований и швов, зависящие от конструктивного решения и выбранного материала:

При сборном исполнении:

• Сборную фундаментную плиту монтируют исключительно на щебеночное основание, утрамбованное в грунт. Минимальная толщина его принимается равной 100 мм, ширину же основания необходимо предусмотреть такой, чтобы оно выступало за грани фундаментной плиты, как минимум на 150 мм с каждой стороны;
• Деформационные швы (конструктивный разрез в элементах сооружения, разделяющий конструкцию на отдельные отсеки) необходимо проделывать на всей протяженности стены через каждые 30 м. Если плиты в сборно-монолитном исполнении, тогда шаг швов – 25 м.

При монолитном исполнении:

• Фундаментная плита обязательно устанавливается на выравнивающую бетонную подготовку, которая имеет толщину 100 мм и выступает за пределы фундамента, как минимум на 100 мм. Для бетонной подготовки берут бетон марки М50;
• Деформационные швы делают каждые 25 м при использовании железобетона; в бетонных конструкциях, не имеющих конструктивного армирования, каждые 10 м; а при наличии конструктивного армирования, шаг составит 20 м;

Важно! Ширина деформационных швов должна составлять 30 мм. Их образуют путем внедрения в конструктивный разрез просмоленной доски. Кроме того, если грунт на всей протяженности стены неоднородный, тогда деформационные швы организовывают таким образом, чтобы подошва фундамента опиралась в пределах одного типа грунта, при этом уменьшают шаг температурно-осадочных швов.

Совет! В продольном направлении возводите стены горизонтальными или с уклоном, не превышающим значение 0.02. Если же уклон выше, тогда продольные стены выполняйте ступенчато. А в поперечном направлении, максимальный уклон может составлять 0,125 в сторону засыпки. Значения уклонов регламентированы п. 5.1.3 СП43.13330.2012.

Устройство дренажа и обратная засыпка

Для выполнения этого нюанса в лицевых элементах подпорных стен необходимо сделать дренажные отверстия диаметром 50 мм с шагом 3-6 м. А за внутренней поверхностью стены должен быть организован водоотводный кювет. Дренажный коллектор выполняют из камня, щебня или гравия с уклоном, минимальное значение которого 0,04, в продольном направлении.

Важно! Тыльная поверхность лицевой плиты и вся фундаментная плита должны защищаться гидроизоляцией, которая выполняется обмазкой горячим битумом за 2 раза.

Последний этап устройства подпорной стены – это обратная засыпка. Но для неё нужно использовать водоносные грунты, такие как песчаные или крупнообломочные. Также допускается использование глинистых грунтов с низкими показателями по пластичности и по содержанию песчаных частиц, однако тогда придется предотвратить морозное пучение, уложив слой крупнозернистого непучинистого грунта с тыльной стороны лицевой плиты на толщину 1000 мм. Обратная засыпка производиться послойно, утрамбовывая каждый слой до достижения коэффициента уплотнения 0,95.

Таким образом, проектируя подпорную стену на склоне согласно утвержденным государственным документам, подпорная стена будет служить долгие годы, не опрокидываясь. А красивый ступенчатый участок – радовать глаз.

Подпорные стенки – фото в ландшафтном дизайне, варианты подпорных стен в саду

КП Золотая Роща

Elena

Пример оригинального дизайна: летний участок и сад в стиле кантри с подпорной стенкой и полуденной тенью

Terraced Garden

Belsize Gardens

Пример оригинального дизайна: участок и сад в современном стиле с подпорной стенкой и настилом

Landscape Design

WINN Design+Build

Стильный дизайн: большой солнечный, летний участок и сад на заднем дворе в современном стиле с подпорной стенкой, хорошей освещенностью и покрытием из каменной брусчатки — последний тренд

SF Retro Modern

The Garden Route Company

An Eichler remodel with a steep hillside garden. This project pushed the limits of creating flat space where there was none! The angular architecture of the garden is balanced with bold and textural free form plantings. Color, texture and juxtaposed angles.

Modern Hideout in Bucktown

Chicago Roof Deck & Garden

Свежая идея для дизайна: маленький летний участок и сад на заднем дворе в стиле модернизм с подпорной стенкой, полуденной тенью и мощением тротуарной плиткой — отличное фото интерьера

Quarton Garden

Zaremba & Company

Photo by George Dzahristos
Источник вдохновения для домашнего уюта: участок и сад в стиле неоклассика (современная классика) с подпорной стенкой и полуденной тенью

Oak Tree Setting With Hillside Views, Landscape Renovation, Northern California

Dig Your Garden Landscape Design

APLD 2021 Silver Award Winning Landscape Design. An expansive back yard landscape with several mature oak trees and a stunning Golden Locust tree has been transformed into a welcoming outdoor retreat. The renovations include a wraparound deck, an expansive travertine natural stone patio, stairways and pathways along with concrete retaining walls and column accents with dramatic planters. The pathways meander throughout the landscape… some with travertine stepping stones and gravel and those below the majestic oaks left natural with fallen leaves. Raised vegetable beds and fruit trees occupy some of the sunniest areas of the landscape. A variety of low-water and low-maintenance plants for both sunny and shady areas include several succulents, grasses, CA natives and other site-appropriate Mediterranean plants complimented by a variety of boulders. Dramatic white pots provide architectural accents, filled with succulents and citrus trees. Design, Photos, Drawings © Eileen Kelly, Dig Your Garden Landscape Design

Laurenti Residence

Venetian Outdoors

Пример оригинального дизайна: большой участок и сад на заднем дворе в стиле фьюжн с подпорной стенкой и покрытием из каменной брусчатки

Xeriscape Garden, Jungle Forest Garden, Vegetable Garden & Subtropical Garden

Roland Oehme Landscape Architecture

This is an urban single family home situated on a narrow lot that is about 1/8 of an acre and is only 2 blocks from the Pacific Ocean. I designed a completely new garden and installed everything along with the client’s help. The garden I designed consisted of an ornamental grass garden, a xeriscape garden with decomposed granite mounds, fruit trees and shrubs located throughout, a jungle forest garden, and raised brick vegetable beds in the rear. Previously, there was a wood deck covering almost the entire property that was removed by the owner. We installed root guard around all of the walkways. I installed the raised brick vegetable beds and walkways around the vegetable beds. Many of the plants were chosen to provide food and habitat for pollinators as well. Dozens of fruiting plants were located in the garden. So, it is called the “Garden of Eatin”. Landscape design and photo by Roland Oehme

Canon Hill Driveway

Pacific Garden Design

With a narrow driveway and leaning concrete retaining walls, parking was a major challenge at this 1938 brick Tudor on Spokane’s South Hill. Crumbling concrete stairs added another layer of difficulty, and after a particularly rough winter, the homeowners were ready for a change. The failing concrete walls were replaced with stacked boulders, which created space for a new, wider driveway. Natural stone steps offer access to the backyard, while the new front stairs and sidewalk provide a safe route to the front door. The original iron railings were preserved and modified to be reused with the new stairs.

Landmark Landscaping

Источник вдохновения для домашнего уюта: солнечный участок и сад среднего размера на склоне в классическом стиле с подпорной стенкой, хорошей освещенностью и покрытием из каменной брусчатки

Natural Stone Retaining Walls

Dean Bjorkstrand, Inc.

Свежая идея для дизайна: большой тенистый участок и сад на переднем дворе в стиле кантри с подпорной стенкой, покрытием из каменной брусчатки и подъездной дорогой — отличное фото интерьера

Inside Out

Идея дизайна: засухоустойчивый сад среднего размера на заднем дворе в стиле модернизм с подпорной стенкой

My Landscaping Work

Dave Ryan Landscaping Nantucket

На фото: солнечный регулярный сад среднего размера на заднем дворе в классическом стиле с подпорной стенкой, хорошей освещенностью и покрытием из каменной брусчатки

Curved Retaining Walls View From Upper Patio

The Sculpted Earth

Terraced Retaining Wall of AllenBlock Europa Series with low voltage landscape lighting and new plantings.
Источник вдохновения для домашнего уюта: летний засухоустойчивый сад среднего размера на заднем дворе в классическом стиле с подпорной стенкой, полуденной тенью и мощением тротуарной плиткой

Wood Fences

VIKING FENCE CO

Источник вдохновения для домашнего уюта: солнечный, весенний участок и сад среднего размера на заднем дворе в классическом стиле с подпорной стенкой и хорошей освещенностью

Dry Stacked Walls

Kingstowne Lawn & Landscape

Dry stacked retaining walls are being used to terrace this front yard. We installed a paver front walkway as well through the new shade tolerant landscape plantings.

Modern Landscaping

Exterior Worlds Landscaping & Design

The problem this Memorial-Houston homeowner faced was that her sumptuous contemporary home, an austere series of interconnected cubes of various sizes constructed from white stucco, black steel and glass, did not have the proper landscaping frame. It was out of scale. Imagine Robert Motherwell’s «Black on White» painting without the Museum of Fine Arts-Houston’s generous expanse of white walls surrounding it. It would still be magnificent but somehow…off. Intuitively, the homeowner realized this issue and started interviewing landscape designers. After talking to about 15 different designers, she finally went with one, only to be disappointed with the results. From the across-the-street neighbor, she was then introduced to Exterior Worlds and she hired us to correct the newly-created problems and more fully realize her hopes for the grounds. «It’s not unusual for us to come in and deal with a mess. Sometimes a homeowner gets overwhelmed with managing everything. Other times it is like this project where the design misses the mark. Regardless, it is really important to listen for what a prospect or client means and not just what they say,» says Jeff Halper, owner of Exterior Worlds. Since the sheer size of the house is so dominating, Exterior Worlds’ overall job was to bring the garden up to scale to match the house. Likewise, it was important to stretch the house into the landscape, thereby softening some of its severity. The concept we devised entailed creating an interplay between the landscape and the house by astute placement of the black-and-white colors of the house into the yard using different materials and textures. Strategic plantings of greenery increased the interest, density, height and function of the design. First we installed a pathway of crushed white marble around the perimeter of the house, the white of the path in homage to the house’s white facade. At various intervals, 3/8-inch steel-plated metal strips, painted black to echo the bones of the house, were embedded and crisscrossed in the pathway to turn it into a loose maze. Along this metal bunting, we planted succulents whose other-worldly shapes and mild coloration juxtaposed nicely against the hard-edged steel. These plantings included Gulf Coast muhly, a native grass that produces a pink-purple plume when it blooms in the fall. A side benefit to the use of these plants is that they are low maintenance and hardy in Houston’s summertime heat. Next we brought in trees for scale. Without them, the impressive architecture becomes imposing. We placed them along the front at either corner of the house. For the left side, we found a multi-trunk live oak in a field, transported it to the property and placed it in a custom-made square of the crushed marble at a slight distance from the house. On the right side where the house makes a 90-degree alcove, we planted a mature mesquite tree. To finish off the front entry, we fashioned the black steel into large squares and planted grass to create islands of green, or giant lawn stepping pads. We echoed this look in the back off the master suite by turning concrete pads of black-stained concrete into stepping pads. We kept the foundational plantings of Japanese yews which add green, earthy mass, something the stark architecture needs for further balance. We contoured Japanese boxwoods into small spheres to enhance the play between shapes and textures. In the large, white planters at the front entrance, we repeated the plantings of succulents and Gulf Coast muhly to reinforce symmetry. Then we built an additional planter in the back out of the black metal, filled it with the crushed white marble and planted a Texas vitex, another hardy choice that adds a touch of color with its purple blooms. To finish off the landscaping, we needed to address the ravine behind the house. We built a retaining wall to contain erosion. Aesthetically, we crafted it so that the wall has a sharp upper edge, a modern motif right where the landscape meets the land.

Строительство подпорной стены: 8 правил и запретов

Фото: istockphoto.com

Уменьшение эрозии почвы, превращение крутых склонов в террасированные фоны, создание акцентов в ландшафте — подпорные стены служат многим целям. Действительно, они являются одними из наиболее распространенных способов устранения проблем, вызванных холмистой местностью! Хорошо построенные подпорные стены превращают непригодные для работы склоны в полезное наружное пространство для сада.

Однако, несмотря на простой внешний вид, эти стены требуют тщательного планирования, иногда профессионального проектирования, чтобы сохранить свою форму. Почва тяжелая, особенно если она промокла от недавнего ливня, поэтому основная подпорная стена (четыре фута в высоту и 15 футов в длину) потенциально должна поддерживать до 20 тонн давления грунта. С каждым дополнительным футом высоты давление почвы существенно увеличивается. Просчитайте свои строительные планы, и вы можете получить слабую стену, которая рискует выбухнуть или, что еще хуже, вообще рухнуть. Именно по этой причине подпорные стены высотой более четырех футов должны быть спроектированы и построены профессионалами.

Более короткие подпорные стены могут быть сооружены энтузиастами-любителями, обладающими некоторыми базовыми знаниями в области строительства. Это похоже на тебя? Если вы хотите запачкать руки и улучшить свой ландшафт с помощью подпорной стены, эти рекомендации по строительству подпорной стены помогут вам начать с хорошего.

НЕ ЗАБУДЬТЕ связаться с властями.

Влияние подпорной стены на естественный поток воды может повлиять на ваших соседей, поэтому в некоторых сообществах домовладельцам требуется получить разрешение до начала строительства. Возможно, вам придется представить планы вашей стены и запланировать осмотр имущества, чтобы убедиться, что строительство подпорной стены не создаст проблем с дренажем.

Заодно позвоните в DigSafe (811) — общенациональную службу, которая уведомит местные коммунальные службы о том, что вы планируете копать. Они могут определить, будут ли мешать их закопанные линии, и отметить их точное местоположение.

Фото: istockphoto.com

Выберите материал, с которым легко работать. №

Подпорные стенки могут быть изготовлены из различных материалов, от монолитного бетона и крупных бревен до природного камня и даже кирпича. Для целей «сделай сам» выбирайте готовые блоки, которые предназначены специально для строительства подпорных стен; фиксирующий фланец по нижнему краю обеспечивает надежное соединение между рядами. Эти блоки (доступные в серых и землистых тонах с гладкими или текстурированными поверхностями, как эти в The Home Depot) можно найти практически в любом магазине товаров для дома, а также во многих садовых центрах.

НЕОБХОДИМО начать с хорошей основы.

Прочность вашей подпорной стены зависит от ее несущей системы. Для подпорной стены из сложенных блоков высотой не более четырех футов траншея, заполненная тремя дюймами щебня, поможет предотвратить смещение и оседание стены. Точная глубина траншеи зависит от предполагаемой высоты стены, но следуйте эмпирическому правилу: копайте траншею так, чтобы она составляла восьмую часть стены плюс три дюйма. Например, если вы хотите, чтобы окончательная высота вашей подпорной стены составляла три фута (36 дюймов), вам нужно выкопать траншею глубиной восемь дюймов, чтобы разместить три дюйма щебня и около пяти дюймов (или восьмую часть высоты). видимая подпорная стена), чтобы начать стену ниже уровня земли.

Фото: istockphoto. com

ЗАПРЕЩАЕТСЯ укладывать блоки на неровную поверхность.

Первый ряд (или ряд блоков) закладывает основу для остальной части стены, поэтому очень важно сделать ее идеально ровной. Если это не так, последующие ряды также не будут ровными, в результате чего подпорная стенка станет кривобокой и непривлекательной. Используйте строительный уровень высотой 4 фута, чтобы убедиться, что слой гравия под первым рядом блоков выровнен, прежде чем вы начнете устанавливать блоки. Любые несоответствия здесь будут отображаться выше на стене.

Стек блоков DO с небольшим обратным наклоном.

Стена, упирающаяся в грунт, который она удерживает, с меньшей вероятностью будет выталкиваться наружу под давлением грунта, чем обычная вертикальная стена. Спроектируйте и постройте подпорную стену так, чтобы она имела уклон не менее одного дюйма на каждый фут подъема (высоты). К счастью, работа с блоками подпорной стены позволяет невероятно легко реализовать эту конструкцию «ступеньки назад»! Фиксирующий фланец на нижнем крае каждого блока направляет его в положение, защелкивающееся немного позади нижнего блока, предотвращая выталкивание верхних блоков наружу.

НЕ забудьте обеспечить дренаж.

Грунтовые воды – естественный враг подпорных стен. Когда он насыщает глинистые грунты, они вспучиваются и оказывают чрезмерное давление на тыльную сторону стены. Чтобы избежать поломки, предусмотрите дренаж одновременно со строительством подпорной стены. Засыпка пространства за блоками щебнем, а затем установка гибкой перфорированной водосточной трубы (доступной в The Home Depot), также называемой «дренажной плиткой», у основания стены может создать необходимый путь отвода грунтовых вод. Перфорированная труба отводит грунтовые воды к каждому концу стены, откуда они могут безвредно стекать. Концы водосточной трубы должны выйти на каждом конце стены, и вы можете покрыть их щебнем, чтобы замаскировать их внешний вид.

СВЯЗАННЫЕ: 10 лучших вещей, которые вы можете сделать для своей почвы

ДЕЛАЙТЕ обратную засыпку правильно.

После того, как ваша водосточная труба будет на месте, вы должны заполнить оставшееся пространство за блоками песком или мелким гравием — любой из них позволит воде просачиваться в водосточную трубу у основания стены. Для достижения наилучших результатов засыпайте несколько дюймов материала после укладки каждого ряда блоков и используйте ручную трамбовку для уплотнения материала. Утрамбовывая засыпку через каждые шесть дюймов или около того, вы обеспечите ее плотную укладку, что обеспечит дополнительную поддержку от давления почвы за стеной.

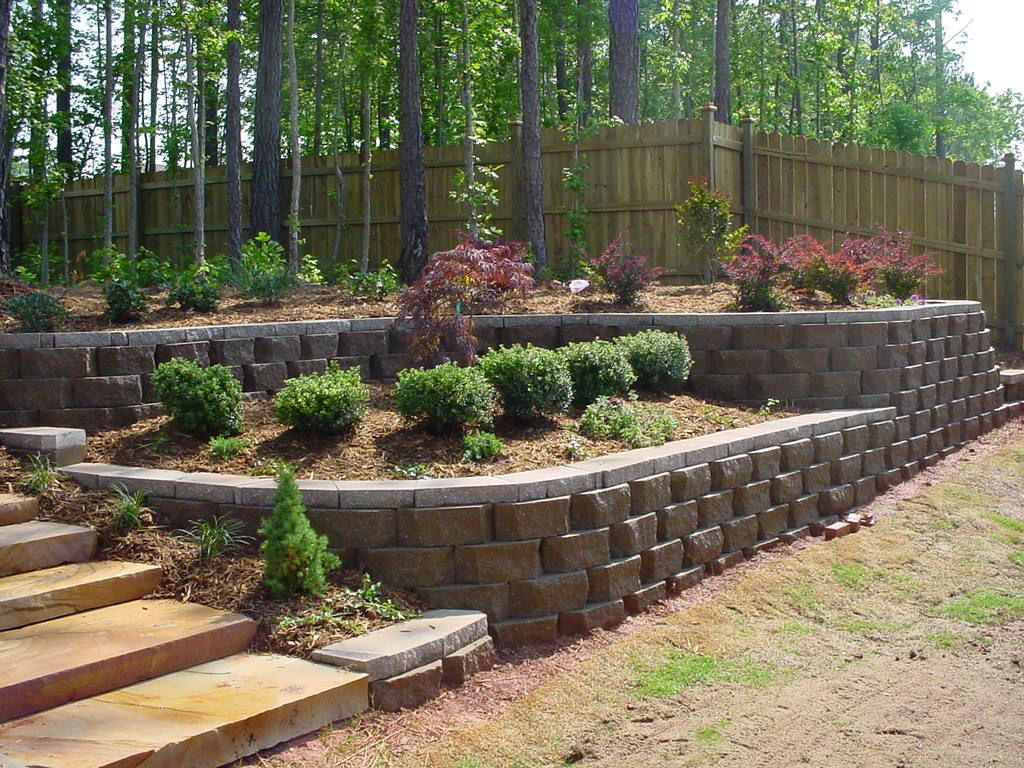

Фото: istockphoto.com

НЕ выбирайте одну высокую стену, если вы можете построить многоуровневые стены.

В то время как подпорные стены высотой более четырех футов должны быть спроектированы профессионалами, вы можете сделать решение для высокого склона своими руками, создав две или более более коротких «многоуровневых» подпорных стен, а не одну высокую стену. Ряд коротких стен добавляет визуальную текстуру, и каждая отдельная стена будет выдерживать меньший вес почвы, что снижает вероятность их разрушения. При строительстве многоуровневого набора подпорных стен расположите более высокую стену за нижней стеной на расстоянии, вдвое превышающем высоту нижней стены. Например, если нижняя стена имеет высоту три фута, более высокая стена должна быть отодвинута как минимум на шесть футов от нижней. Это не позволяет более высокому создавать давление на более низкое.

Нужна помощь?

Некоторые работы лучше доверить профессионалам. Получите бесплатную оценку от ближайших к вам специалистов по обслуживанию газонов без каких-либо обязательств.

Найти профессионалов сейчас

+

Как построить более прочные подпорные стены

Получите прочные, долговечные подпорные стены, научившись правильно строить стены.

На этой странице

Как грунт «отталкивает» (и как построить подпорную стенку, которая отталкивает)

Когда вы обдумываете, как построить подпорную стену, вы можете фасад, или как здорово будет выглядеть новый сад над ним. Но если вы серьезно не подумаете о том, что происходит за стеной и под ней, конструкция подпорной стены может недолго выглядеть хорошо. Стена с плохой конструкцией подпорной стены может наклониться, отделиться и даже опрокинуться — вы этого не хотите.

Многие думают, что подпорная стена должна сдерживать все 6 миллиардов тонн почвы во дворе за ней. Это не так. Нужно только сохранить клин почвы или удлиненный клин почвы, подобный показанному на изображении ниже.

Проще говоря: ненарушенная почва — почва, которая лежала нетронутой и естественно уплотненной в течение тысяч лет — имеет максимальный уклон, за пределами которого она не будет «сцепляться» сама по себе. Этот наклон называется плоскостью разрушения. Если его оставить в покое, почва за неудачной плоскостью останется на месте сама по себе. Но почва перед плоскостью разрушения — естественная почва или насыпь, которую вы собираетесь добавить, — хочет соскользнуть вниз по плоскости разрушения.

Семейный мастер на все руки

Сила тяжести вместе с уклоном направляет большую часть веса и давления насыпи на нижнюю часть подпорной стены. Поскольку почва весит внушительные 100 с лишним фунтов. за куб. футов, вам понадобится довольно тяжелый материал — большие блоки подпорной стены, валуны, бревна или залитый бетон — чтобы противодействовать давлению. Не менее важно, чтобы он был установлен правильно. Вот три ключевых принципа построения прочной подпорной стены:

• Закопайте нижний ряд или ряды подпорной стены на одну десятую высоты стены, чтобы почва позади не выталкивала дно наружу.
• Отодвиньте блоки, камни или бревна, чтобы гравитация работала в вашу пользу. Это позволяет стенам наклоняться и прижиматься к заполнению. Стены, построенные идеально вертикально, заставляют гравитацию работать против них в ту же секунду, когда они начинают хоть немного наклоняться наружу. Большинство систем блоков бетонных подпорных стен имеют какую-либо встроенную систему выступов или штифтов, которая автоматически создает отступ во время строительства.
• Установите основание из плотно утрамбованного материала, чтобы стена оставалась ровной. Ровная стена обеспечивает модульным блокам, камню и дереву больший поверхностный контакт с слоями над и под ними. Они более плотно прилегают друг к другу. Чем больше контакт, тем больше трение и тем прочнее стена. Применяйте эти три правила, и вы создадите крепкую стену. Но даже хорошо построенная стена не устоит, если не позаботиться о двух возмутителях спокойствия: воде и неуплотненной почве.

Неконтролируемая вода ослабляет стены

Вода может ослабить подпорные стены, вымывая основной материал, поддерживающий стену. Но гораздо чаще он вызывает проблемы, накапливаясь за стеной, насыщая почву и оказывая невероятное давление. Именно тогда стены начинают наклоняться, выпирать и рушиться. Хорошо построенные стены построены и выровнены, чтобы предотвратить попадание воды за стену и обеспечить быстрый выход для воды, которая неизбежно проникает внутрь.

Взгляните на хорошо дренированную стену внизу слева. Дерн и верхний слой почвы почти на одном уровне с верхним блоком, поэтому поверхностные воды стекают поверху, а не скапливаются позади. Чуть ниже находится от 8 до 12 дюймов уплотненной непроницаемой почвы, чтобы предотвратить просачивание воды за стену. Гравий под этой почвой дает воду, которая быстро попадает в дренажную плитку. А перфорированная водосточная плитка собирает воду и отводит ее от основания стены, выводя наружу через открытые концы. Также ничто не препятствует просачиванию воды между поверхностями блоков; это также помогает с дренажем. Стена даже имеет пористую фильтровальную ткань, чтобы почва не забивала гравий. То, на что вы смотрите, — это хорошо дренированная стена, которая прослужит долго.

Теперь посмотрите на плохо осушенную стену внизу справа. В лужайке есть углубление, собирающее воду у верхней части стены. Водонепроницаемой почвы нет, поэтому вода течет на юг, медленно заболачиваясь и увеличивая вес почвы, утрамбованной за стеной. Домовладелец положил пластик на заднюю часть стены, чтобы почва не просачивалась между трещинами, но он также удерживает воду. Ого! Внизу нет сливной плитки — захваченная вода может размочить, размягчить и разъесть основной материал. Мало того, выкопанная траншея, которая простирается ниже основания, позволяет воде впитываться в основной материал и ослаблять его. У вас есть подпорная стена, которая должна сдерживать тонны и тонны воды и насыщенной почвы, а когда эта вода замерзает и расширяется зимой, все становится еще хуже.

Семейный мастер на все руки

Хорошо построенная стена

Конструкция прочной подпорной стены включает в себя хорошо уплотненный основной материал, уплотненный материал перед стеной для предотвращения выброса и уступы.

Семейный мастер на все руки

Плохо построенная стена

Стена с неровным основанием, без уплотненного материала перед ней и без отступа к материалам в конечном итоге рухнет.

Семейный мастер на все руки

Плохое уплотнение увеличивает давление на стены

Даже если вам нужно удержать только небольшой клин почвы, уплотнение имеет большое значение. Если ваша плоскость отказа находится дальше назад, поэтому ваша стена должна сохранять больше заполнения, веса и давления, тогда уплотнение и армирующая сетка становятся критически важными. Эти две вещи помогают увеличить внутреннее трение и направить давление добавляемого наполнителя вниз, а не под углом, давит на стену. Хорошее уплотнение не означает, что нужно сбросить пару футов насыпи за стену, а затем прыгать по ней вверх и вниз в рабочих ботинках.

Хорошее уплотнение означает добавление 3 или 4 дюймов материала, уплотнение его тяжелой, шумной вибрационной трамбовкой из соседнего арендованного двора, а затем повторение этих шагов снова и снова. Ваш поставщик ландшафта или производитель блоков (если вы используете модульные блоки) может сказать вам, нужно ли вам устанавливать арматурную сетку и через какие промежутки времени. Чем выше стена, тем больше вероятность того, что вам понадобится армирующая сетка.

Семейный мастер на все руки

При строительстве подпорной стены никогда не засыпайте и не уплотняйте верхний слой почвы; он сломается и осядет, создав за вашей стеной траншею для воды. Используйте песчаные или гравийные материалы, которые лучше уплотняются. И всегда следите за тем, чтобы не переусердствовать и не уплотнить стену наружу.

Деревянные стены, высокие стены, строительные нормы и правила и прочее.

Сами по себе деревянные балки и подпорная стена железнодорожных шпал не могут удержать почву. Чтобы сделать эти стены прочными, вам нужно добавить «мертвецов», анкеры, которые фиксируют стену в почве позади них. То же самое давление, которое давит на стену, давит на мертвецов, удерживая их (и, следовательно, стену) на месте. Принципы отступления, установки хорошего дренажа и уплотнения также применимы к деревянным стенам.

Семейный мастер на все руки

Стены из любого материала высотой более 4 футов действуют по тем же правилам — просто клин почвы слишком велик и тяжел, чтобы его можно было удержать на месте только за счет веса материалов. Некоторым сообществам теперь требуются разрешения на строительство и строительные детали для стен, превышающих 4 фута в высоту.
