Подсоединение бойлера: КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ ВОДОНАГРЕВАТЕЛЬ К ВОДОПРОВОДУ

Подключение бойлера своими руками: схема

Наличие водонагревателя в квартире компенсирует временные перебои воды. Подключение бойлера можно выполнить своими руками, если следовать нашим рекомендациям. Так вы сможете самостоятельно регулировать мощность нагрева, а значит, сэкономить на потреблении электроэнергии. Как провести работы правильно, читайте в публикации.

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие. Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

• Газового типа.
• Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

• Прямого.

• Комбинированного.
• Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Подготовительные работы

Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками».

Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.

Накопительные изделия требуют регулярного технического осмотра. ТЭН и стенки бака нуждаются в очистке от накипи, а магниевый анод нужно заменять раз в год.

Что еще нужно учитывать:

• Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.
• Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
• Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.

Какие инструменты и материалы понадобятся:

• строительная рулетка, уровень;
• дрель или перфоратор;
• разводные ключи;
• для подключения к трубопроводу понадобятся тройники-фитинги;
• запорные краны;
• фум-лента или пакля для герметизации соединений;
• гибкие шланги;
• трубы для соединения — они должны выдерживать горячую воду.

Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

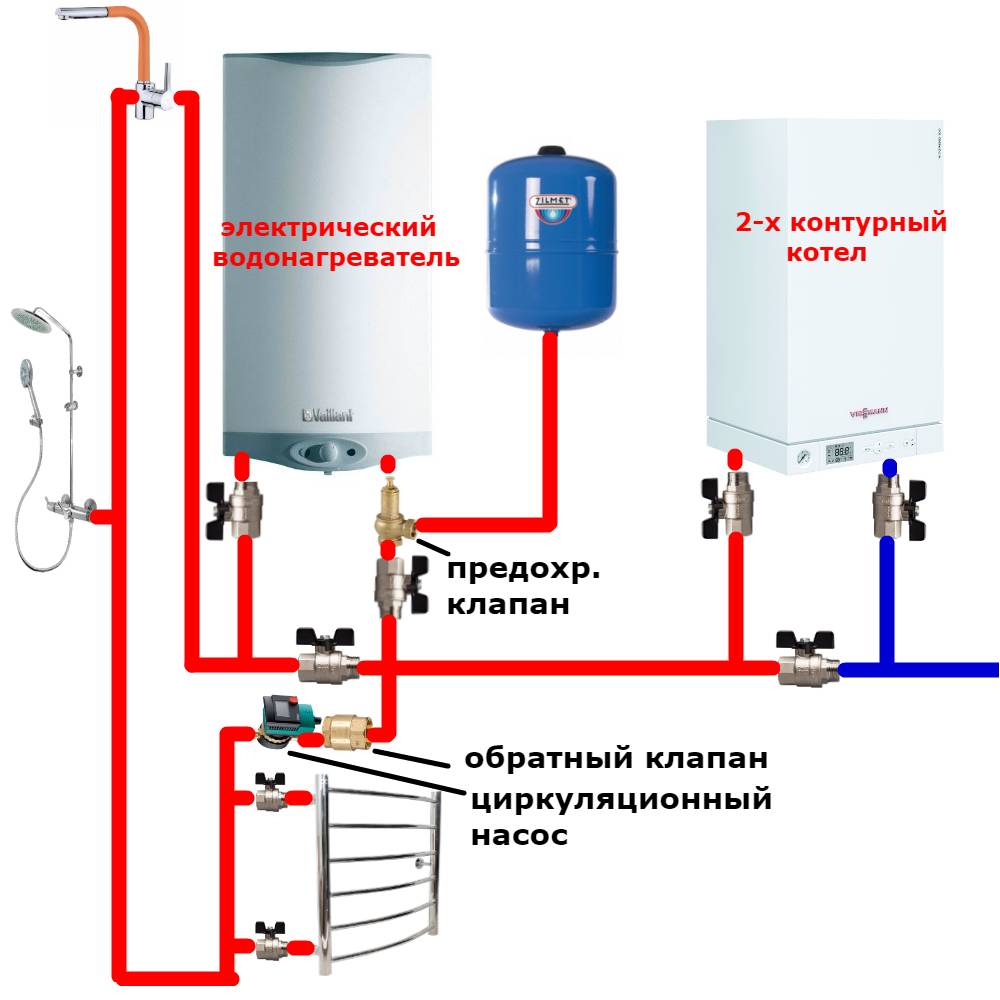

Схема подсоединения указана на картинке:

Как правильно подключить накопительный бойлер

Подсоединение водонагревателей «Бакси» (Baxi), «Дражице» (Drazice), «Протерм» к водопроводу выполняется одинаково. Разница лишь в материале водопровода. Мы опишем несколько типов установок.

К стальным или железным трубам

Сейчас можно обойтись без сварочных работ, когда приходилось вырезать кусок трубы и приваривать переходник. Современные производители придумали другой способ — тройник «вампир».

Работает он по принципу хомута:

• Выберите место на стояке, где будет выполняться установка.
• Зачистите его от краски и ржавчины.
• Разместите переходник, подложив резиновые прокладки.
• Равномерно закрепите его болтами.
• Через специальное отверстие электродрелью просверлите трубу.
• Закрепите кран и продолжите включение.

К полипропиленовым трубам

В данном случае понадобятся дополнительные инструменты:

• паяльник для спайки;
• ножницы для резки;
• тройник и запорная арматура для полипропиленового материала;
• муфты.

Ход работы:

1. Выберите место и перекройте воду.
2. Вырежьте кусок трубы, равный размеру тройника.
3. Нагрейте концы с помощью паяльника и установите фитинг.
4. К тройнику подсоедините отрезки арматуры.
5. Поставьте муфту, а к ней подсоедините кран, от которого к нагревателю будет вести гибкий шланг.

Проще выполнять подключение, когда в квартире предусмотрен водопровод только холодной, а не горячей воды.

К трубам из металлопластика

Это самое простое подключение, потому что соединять отрезки можно с помощью фитингов. К тому же материал хорошо гнется в любом направлении. Подобный водопровод обычно не замуровывают в стены.

• С помощью специальных ножниц отрежьте кусок трубы.
• Расширьте концы калибратором и вставьте тройник.
• Сдвиньте кольца и зажмите гайки.
  • К отводам тройника подсоедините обрезки трубы и запорную арматуру. Затем устанавливайте шланги.

Как соединять детали последовательно

Теперь нужно все подключить к котлу. Вы можете заглянуть в инструкцию от производителя. В нижней части бака находятся патрубки. Для прочности соединений на их резьбу наматывается ленту.

Далее действуйте так:

• Используя ключ, насадите на патрубки тройники.

• На тройники установите запорные краны. Это необходимо для слива жидкости. Если открыть один кран, вода сольется до определенного уровня и остановится. Если другой — слив продолжится.

• К тройнику, который будет впускать поток воды, подсоединяется предохранительный клапан. Это нужно для предотвращения рециркуляции.

Если давление в магистрали превышает норму, указанную в инструкции к модели, тогда следом за клапаном нужно установить понижающий редуктор.

• На трубопровод, через который будет стекать горячая жидкость, устанавливается запорный кран. Смотрите схему:

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.

• Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

• Установите теплоизоляцию и закройте крышкой.

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

• Холодная вода подается только через низ.
• Нагретая жидкость выходит по трубе через верх.
• Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

• Двухконтурный котел и нагреватель монтируются параллельно.
• Следом за насосом устанавливается трехходовой клапан.
• К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

Подключение бойлера: как провести монтажные работы своими руками

В этой статье рассмотрим:
Подключение бойлера к полипропиленовому водопроводу своими руками
Как подключить водонагреватель к водопроводу из металлопластиковой трубы
Подключение водонагревательного бака к стальным трубам

Подключение бойлера к водопроводу осуществляется по одной схеме, которая подразумевает установку запорной арматуры на вход холодной и выход горячей воды, монтаж обратного клапана и системы слива бака. Различия могут появляться только при подключении нагревательного бака к разным системам трубопроводов – хотя и здесь принципы остаются теми же, а изменяются только нюансы. Вместе с сайтом stroisovety.org мы займемся изучением этих особенностей. В данной статье мы разберем, как подключается водонагревательный бак к полипропиленовому, металлопластиковому и металлическому водопроводу своими руками.

Подключение бойлера своими руками

Подключение бойлера к полипропиленовому водопроводу своими руками

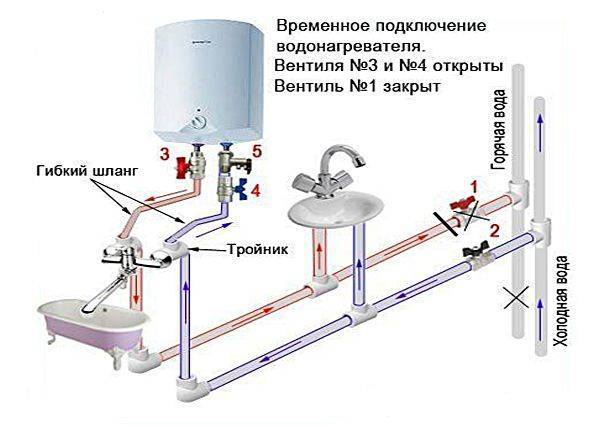

Схема подключения бойлера к полипропиленовому водопроводу выглядит довольно просто – для ее осуществления из инструмента понадобится паяльник для полипропилена и труборез. Что касается материала, то кроме трех кранов с американками и тройника В/Н/Н диаметром полдюйма, придется еще купить пару тройников, стабилизированные трубы диаметром 20мм, повороты и оконечные муфты МРН.

Если трубы не замурованы в стену, то все что необходимо сделать для врезки бойлера в водопровод из полипропилена, это разрезать в выбранном месте трубы холодной и горячей воды и впаять в них тройники, от которых проложить дополнительные трубопроводы к водонагревательному баку и соединить их с кранами при помощи оконечной муфты МРН.

Подключение водонагревателя к полипропиленовому водопроводу фото

Немного сложнее дела обстоят с замурованным в стену трубопроводом – его придется вскрыть, выполнить врезку, вывести патрубки наружу и замуровать все назад. Сложность этого процесса заключается в том, что спаять нераздвигающиеся в стороны трубы просто невозможно. Выход в таких ситуациях только один – совместно с тройниками нужно использовать разъемные ремонтные муфты. Американка под пайку отлично решает эту проблему – одна ее сторона припаивается к тройнику, а другая к свободному концу трубы. Когда стыки застынут, разъемное соединение собирается, а все остальное подключение бойлера к водопроводу выполняется, как и в предыдущем случае.

Подключение накопительного водонагревателя к полипропиленовым трубам фото

Как подключить водонагреватель к водопроводу из металлопластиковой трубы

Схема подключения водонагревателя к водопроводу из металлопластика является самой простой и, как правило, не вызывает никаких проблем. Дело в том, что обычно металлопластиковый водопровод никогда не прокладывается скрытым образом. Также простому подключению бойлера к водопроводу из металлопластика способствует его конструкция и схема сборки, которая предусматривает использование фитингов.

Все что необходимо для подключения бойлера к металлопластиковому водопроводу, это разрезать пару труб и вставить тройники, после чего протянуть от них трубы к накопительному нагревателю. Если все сделать согласно правилам работы с металлопластиковой трубой, то проблем не должно возникнуть вообще никаких.

Как подключить бойлер к металлопластиковым трубам

Подключение водонагревательного бака к стальным трубам

Пожалуй, это самый трудоемкий процесс – если вам предстоит врезать бак в металлический водопровод, то готовьтесь к худшему. Для любителей простых решений есть замечательный способ, который предусматривает подключение бойлера через патрубки смесителя для мойки на кухне. На каждый из них навинчивается тройник, что позволяет без нарезания резьбы и установки «вампиров» подключить к одной и той же трубе и кухонный смеситель, и бойлер.

В силу некоторых причин такой подход к делу не всегда осуществим, и подключение накопительного водонагревателя к металлическим трубам приходится делать иначе. Существует одно очень интересное изделие, называемое в народе «вампиром» а в науке «врезка» – она представляет собой мощный хомут с резьбовым патрубком. Хомут устанавливается на трубу с использованием резиновой прокладки, после чего с помощью специальной втулки и дрели со сверлом через патрубок в трубе высверливается отверстие. Все, врезка готова, и нет никаких сложных процессов с нарезанием резьбы и установкой сгонов. Эти врезки сразу же оборудуются отдельными кранами, от которых и протягиваются трубы из удобного для вас материала к водонагревательному баку.

Врезка для стальных труб фото

Следует отметить, что установка «вампира» имеет некоторые нюансы:

• Во-первых, в месте его установки металлическую трубу следует тщательно очистить от старой краски. В противном случае тонкая резина не сможет уплотнить это изделие.
• Во-вторых, высверливая отверстие в трубе, следует понимать важность его диаметра – втулка, идущая в комплекте, как раз и обуславливает его в полной мере. Высверлить отверстие меньшего диаметра не пытайтесь – даже если это у вас получится, то со временем оно забьется мусором, и подача воды в нагревательный бак будет затруднена.
• В-третьих, при установке «вампира» позаботьтесь о том, чтобы направить его патрубок в нужном направлении. Тут необходимо исходить из нескольких факторов – нужно смотреть и на удобство подключения трубопроводов, и на удобство высверливания отверстия. Как правило, их направляют немного под углом от стены.

Подключение бойлера к водопроводу своими руками

Ну и в завершение темы для тех, кто не знает, как подключить бойлер своими руками, скажу пару слов о запорной арматуре водонагревательного бака, а вернее о последовательности ее установки.

1. Холодная вода. Если смотреть от патрубка бака, то на него сначала накручивается тройник, на боковой отвод которого ставится кран для слива воды с бака. Потом на тройник монтируется обратный или взрывной клапан, после которого ставится отсекающий кран, который и соединяется с врезкой в водопровод. В некоторых случаях приходится позаботиться о давлении воды в баке – в этом случае устанавливается редуктор, но монтировать его лучше на вводе холодной воды в квартиру.
2. Горячая вода. Кроме отсекающего крана, на патрубке бака, через который выходит горячая вода (обычно он намечен красным кольцом), ничего не ставится.

Как подключить водонагревательный бак своими руками

Вот, в принципе, и все. Именно так выполняется подключение бойлера к разным типам водопроводных систем. Надеюсь, вы нашли ответ на свой вопрос и, вооружившись этими знаниями, теперь легко справитесь с установкой водонагревателя своими руками.

Автор статьи Александр Куликов
