Подсветка кухни под шкафами светодиодами своими руками: Как сделать подсветку под шкафами на кухне

Как сделать подсветку на кухне под шкафчиками для рабочей зоны (инструкция+видео)

Плюсы и минусы подсветки

Подсветка шкафов на кухне имеет свои преимущества и недостатки:

Плюсы	Минусы
Яркий свет в рабочей зоне делает процесс приготовления пищи более комфортным. Дополнительный источник света способствует визуальному расширению пространства. Светодиодная лента заменяет ночник, что удобно в темное время суток. Большой выбор светильников со светодиодами позволяет найти подходящую модель под любой вкус, стиль и цвет.	Если яркость выбрана неверно, светодиодной подсветки может быть недостаточно или, наоборот, она будет слепить. Необходимость прятать блок питания вынуждает прибегать к архитектурным хитростям. Светодиодная лента на кухне требует удобно расположенного выключателя, что также усложняет монтаж (разбираем подробно ниже).

Посмотрите обязательно варианты внутреннего наполнения кухонных шкафов.

На фото подсветка стеклянного фартука

Какие варианты подсветки есть?

Диодные лампы для кухонных шкафов бывают 3 видов.

Посмотрите нашу статью про организацию освещения на кухне.

Точечные светильники

Круглые, квадратные, прямоугольные — они могут как встраиваться в дно ящика, так и крепиться поверх него. Точечные светильники удачно смотрятся как под шкафами, так и под открытыми полками. Чтобы света было достаточно, выберите подходящую яркость и расположите источники на подходящем расстоянии друг от друга.

LED панели

Чтобы добиться мягкого рассеянного однородного света лучше варианта не придумать. В отличие от лент или спотов, панели обычно занимают всю нижнюю поверхность шкафов, гарантируя равномерный поток люменов. Панели не нагреваются, безопасны для глаз, служат около 50 000 рабочих часов (~15 лет). Просты в монтаже и уходе. Единственный недостаток — относительно высокая стоимость.

Важно! Любые диодные лампы — ленты или панели, отличаются энергосберегательными свойствами. Они потребляют гораздо меньше энергии, в сравнении с обычными лампами накаливания и даже энергосберегающими лампами.

На фото подсветка точечными светильниками

Светодиодная лента

Доступный вариант с низкой ценой. Также, как панели, ленты не выделяют тепло, служат долгие годы. Их можно устанавливать в любом месте:

• угол между фартуком и дном,
• в центре днища,
• около переднего бортика.

При этом монтаж подсветки на кухне под шкафами можно провести самостоятельно, без помощи специалистов. Единственный минус лент — последовательное подключение. То есть, если сгорит один светодиод, работать перестанут все — а значит ленту придется менять полностью.

Важно! На любых лампах для подсветки рабочей зоны должно быть обозначение IP65 и выше. Эта маркировка подтверждает возможность использования оборудования во влажных помещениях.

Где лучше расположить?

Подсветка шкафов на кухне, в зависимости от расположения, выполняет различные функции.

Над рабочей зоной

В этом случае светильники крепят в центре шкафов (встроенные) или ближе к их передней стороне (накладные). Тогда свет будет падать вниз, создавая правильный эффект и способствуя концентрации зрения на подготовке продуктов: нарезке, очистке и т.п.

Совет! Чтобы не нарушать внешний вид, закажите вместе со шкафами специальный «порожек», который скроет корпуса ламп.

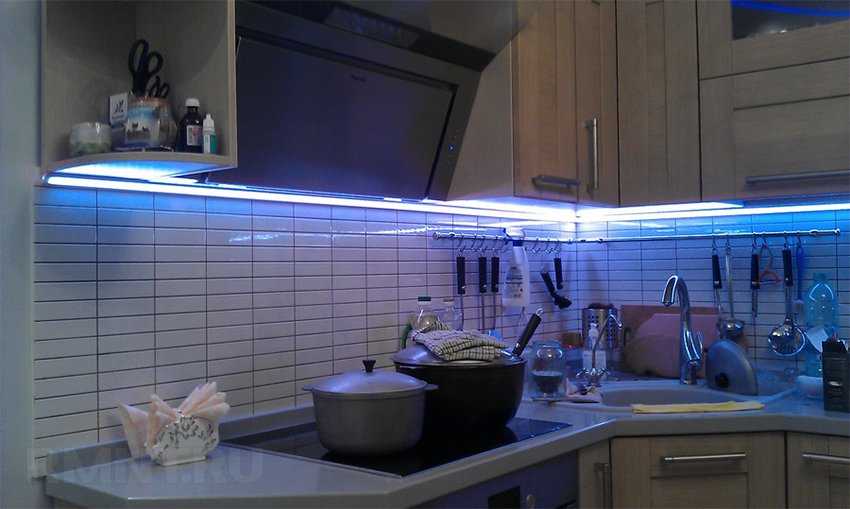

На фото подсветка в углу под шкафами

По фартуку

Т.к. главная задача подобного освещения все-таки декоративная, то и фартук должен быть подходящим. Подходят:

• скинали с рисунками;
• однотонная плитка;
• фактурные поверхности.

Безусловно, часть потока будет попадать на столешницу, поэтому подсвечивать фартук можно и в случае небольшого недостатка света на кухне.

Ленты крепят обычно сверху, но можно добавить снизу и по бокам.

В плинтусе

Не самый удачный способ добавить освещение, потому что:

1. Подсветка снизу вверх будет слепить.
2. Рабочая зона не станет светлее.
3. Нижнее расположение подчеркнет любой мусор, пыль и другие недостатки столешницы.

На фото подсветка темного фартука

Какой выключатель будет удобнее?

Начнем с того, от какого варианта лучше отказаться. Самыми непрактичными выключателями для подсветки в кухне над рабочей зоной считаются конструкции с датчиками движения. По задумке они должны быть максимально удобны и включать свет всякий раз, как в помещение кто-то заходит.

На деле каждый раз включать освещение не требуется, да и аппаратура работает с перебоями и может отключаться в то время, когда вы что-то готовите и практически не шевелитесь (например, стоите на месте, занимаясь нарезкой).

Читайте также

Как лучше расположить розетки на кухне?

Из остальных способов в целом подходят все, но перед установкой проверьте будет ли вам удобно по несколько раз в день включать и выключать подсветку именно в этом месте. К примеру, расположение под дном навесного ящика, удобно не всегда, особенно если по низу идет выступающий декоративный порожек.

Выключатели могут монтироваться на шкаф, на фартук, на стену рядом или быть врезными в столешницу. Последний способ наиболее спорный, потому что подвести провод к столу не всегда просто. Плюс ко всему вставку придется герметизировать, а это дополнительная работа.

Совет! Обратите внимание на выключатели с диммером — они требуют больше места для установки, зато вы сможете регулировать яркость подсветки в разное время.

На фото выключатель на фартуке

Кнопка на фартуке практичнее всего: выключателю ничего не угрожает, его удобно нажимать, он не мешает во время работы. Одно «но»: подведение провода. Если провести его под стеклянной или МДФ панелью несложно, то с кафелем или мозаикой возникнут трудности — скорее всего придется прокладывать снаружи и прятать в кабель-канал, что нельзя назвать верхом эстетики.

Чтобы не тянуть провод, разместите кнопку прямо на шкафу: снизу, сбоку (если боковина не упирается в стену или другую мебель), спереди (на том же декоративном порожке).

Совет! Сенсорные выключатели выглядят современно и стильно, но они могут не срабатывать на прикосновения мокрыми руками, что не редкость для кухни. Поэтому надежнее будут обычные кнопочные модели.

На фото выключатель на торце мебели

Как сделать своими руками?

Закрепить светодиодную подсветку несложно, главное иметь все нужные инструменты и следовать инструкции.

Инструменты и материалы

Главное, без чего не обойдется монтаж — сама светодиодная лента. При выборе обратите внимание на следующие параметры:

• Цвет. LED ленты светятся в модели RGB. Диоды бывают белые, красные, синие, зеленые. Остальные оттенки получаются при включении нескольких основных оттенков сразу. Бывают RGB ленты — они цветные, либо WRGB — с цветными и белыми диодами. Однако самые подходящие для кухни — обычные белые, которые в свою очередь делятся на теплые и холодные.
• Поток. Яркость измеряется в люменах — чем их больше, тем светлее будет при включении ленты. Этот параметр зависит от типа светодиодов и их количества, а также плотности расположения. Основных видов 2: SMD3528 (без RGB) и SMD5060 (5050). Первые мельче и располагают чаще, вторые крупнее, ставятся реже. Для подсветки подойдет стандартная лента SMD5060 или SMD3528 двойной плотности.
• Защита. Еще раз напомним, что для длительного срока службы на кухне, необходимы модели с маркировкой IP65, 67, 68.

Кроме ленты с диодами понадобится блок питания (адаптер), выключатель, провод для соединения с запасом (сечение ~2,5 мм), вилка в розетку (или выведенный кабель из стены), изолента, двухсторонний скотч или другое крепление. Из инструментов потребуются ножницы, отвертка, пассатижи, паяльник.

Важно! Светодиоды работают от напряжения 12 вт, а не 220, поэтому потребуется установка трансформатора.

Пошаговая инструкция

6 шагов для успешной установки светодиодной ленты:

1. Отрезать необходимую длину. Делать это нужно исключительно по обозначенному на самой ленте месту. Обычно оранжевые отметки располагаются через 3-4 светодиода, часто на них рисуют ножницы.
2. Присоединить кабель и блок питания. Надежнее всего оголить контакты на ленте и припаять провод, но можно использовать и коннекторы.
3. Изолировать. Обязательный шаг для кухни, чтобы защитить соединение от лишней влаги. Воспользуйтесь изолентой или специальными трубками.
4. Прикрепить на место по уровню. Способ зависит от конкретной модели, на некоторых алюминиевых профилях есть клейкая сторона. Если нет — воспользуйтесь двусторонним скотчем.
5. Подключить электричество. Вставьте вилку в розетку или соедините ленту с выходящем из стены проводом, включите.
6. Завершить установку. На этом этапе следует прикрепить выключатель, закрепить и спрятать адаптер, надеть прозрачный или матовый рассеиватель на профиль.

Важно! Не забудьте про технику безопасности: производите монтаж при отключенном питании, соблюдайте полярность, изолируйте все оголенные провода сразу же.

Видео

Чтобы разобраться со схемой подключения светодиодной ленты подробнее, смотрите видео с использование розетки для вытяжки:

Идеи дизайна

Читайте также

Варианты дизайна кухни под потолок

Чтобы подсветка для кухонных ящиков не выглядела тускло, поиграйте с цветом: выберите WRGB ленту с белыми и цветными диодами, с возможностью настройки нужного оттенка. Когда готовить не требуется, включайте цветной свет, подходящий по тону к акцентам в интерьере.

Если хотите, чтобы даже не самая яркая подсветка стала ярче, объедините ее с глянцевым фартуком из стекла или плитки. Эти материалы отражают потоки, увеличивая общую мощность свечения.

Посмотрите примеры дизайна глянцевой кухни и чем она лучше матовой.

Одна линия подсветки кажется скучной? Проложите дополнительную подсветку по верхней части шкафов или полок, либо установите систему в цоколе кухни.

На фото декоративный бортик для подсветки

Подсветка кухни светодиодами — эффективное и эстетичное решение, которое монтируется буквально за 1 час и поможет создать комфортную атмосферу для готовки.

Светодиодная подсветка кухни под шкафами — Дизайн на vc.ru

2350 просмотров

В этой статье поговорим про функциональное освещение для кухни, а именно – создание LED подсветки рабочей зоны на кухне под шкафами. Рассмотрим различные по яркости, функционалу и цене варианты создания такой подсветки.

Светодиодная подсветка для кухни под шкафы.

Современный дизайн, как правило, не предполагает основное освещение как единственный источник света в комнате. Особенно, это актуально для кухни, где часто возникает дилемма: если осветить всю кухню слишком ярко, то в ней будет так же уютно как в хирургическом кабинете, а если сделать уютную декоративную подсветку, то готовить блюда становится неудобно, т.к. слишком темно. Чтобы решить эту проблему обычно прибегают к зонированию света, то есть использованию местного освещения там, где это необходимо, без акцента на единственную люстру в комнате.

Сегодня поговорим про такое функциональное освещение для кухни, а именно – создание светодиодной подсветки рабочей зоны на кухне под шкафами. Сейчас достаточно много предложений кухни с готовой подсветкой в том же Леруа или Икее, однако она, как правило, намного удорожает кухню, да и качество такой подсветки зачастую оставляет желать лучшего. К тому же, многие думают сделать подсветку для уже существующей кухни, так что готовые варианты подходят далеко не всегда. Для начала расскажем о том, как вообще сделать подсветку для кухни своими руками, без вызова специалиста. Затем — рассмотрим различные варианты наборов светодиодной ленты и комплектующих.

Как сделать подсветку для кухни под шкафчиками?

Чтобы сделать подсветку своими руками нужно определиться с длиной предполагаемой подсветки. Предположим, вы это уже сделали. Подсветка рабочей зоны кухни состоит из нескольких частей:

1.Сама светодиодная лента (варианты рассмотрим ниже).

2.Алюминиевый профиль с рассеивателем (чтобы убрать в него ленту). Алюминий отводит тепло, а рассеиватель делает линию света более плотной, без темных пятен.

3.Блок питания с вилкой. Преобразует напряжение из 220v от розетки в нужное для питание ленты (12v). Рассчитывается в зависимости от длины подсветки.

4.Управление подсветкой от выключения до изменения яркости и цвета подсветки. Это не обязательный пункт, так как большую часть рассматриваемых видов лент можно просто включать вставляя вилку от блока в розетку.

Как это все соединять?

Профиль поставляется в палках по 2 метра. В комплекте к нему идут заглушки и крепления для монтажа. Сначала определяемся с местом установки подсветки, размечаем места, куда необходимо установить крепеж. Прикручиваем крепеж саморезами над столешницей и вставляем профиль.

Внутрь профиля клеится светодиодная лента (на ее обратной стороне есть самоклеющийся слой, так что тут не будет ничего сложного). Лишнюю ленту отрезаем, ориентируясь на метки на ленте (это медные дорожки, их видно). Обычно кратность резки от 1 до 3 светодиодов.

Блок питания устанавливается туда, где на него не будет попадать влага. Классическое решение — просверлить незаметное отверстие под провода в одном из шкафчиков и спрятать блок туда. Либо, как вариант, убрать блок наверх шкафчиков. К блоку подводится провод от ленты (возможно вам потребуется его нарастить, т.к. от ленты обычно идет провод длиной 10-20 см). Чтобы нарастить провод вы можете приобрести универсальные клеммы WAGO, с защелками, или скрутить провода и заизолировать термоусадкой/изолентой. К тому же блоку подводится питание 220v от розетки.

Диммер/контроллер/сенсорный выключатель устанавливается между блоком питания и лентой, т.к. рабочее напряжение у них тоже 12 вольт. Это значит, что если у вас будет, например, диммер, вы подключаете ленту к нему, а от него — провода к блоку питания. Обращайте внимание на схему подключения, которая идет в комплекте, либо обозначения на самом устройстве, чтобы не перепутать что куда подключать.

Распространенные ошибки при установке подсветки для кухни:

1. Перепутать провода + и -. На всех лентах есть обозначения + и — (либо RGBW+ на разноцветной ленте). Обращайте внимание на обозначения на ленте, диммере и блоке питания, чтобы ничего не перепутать. Если перепутать + и — лента работать не будет, начнет сильно греться и может даже прийти в негодность.

2. Установить блок питания в неправильном месте. Кухня — место где потенциально может присутствовать вода, а блок питания мы будем использовать не герметичный. Поэтому он должен быть установлен там, где на него не попадут капли и брызги от раковины, мокрой посуды и тд. Идеальные два варианта — на шкафы сверху, или в один из шкафчиков.

Какая светодиодная лента подходит для подсветки кухни?

Для начала определимся с яркостью будущей подсветки, то есть с тем, какая светодиодная лента будет использоваться, затем выберем профиль с рассеивателем для того, чтобы продлить срок службы ленты и спрятать не очень красивые диоды, а также – рассмотрим

варианты включения-выключения и управления подсветкой кухни.

Как выбрать ленту для кухни?

Во-первых лента должна быть достаточно яркая. Думаю, тут особо нечего комментировать, ведь нам нужна подсветка рабочей зоны, так что рассматривать ленту мощностью меньше 12 ватт/м мы не будем.

Во-вторых, у нашей ленты должно быть достаточно много светодиодов на метр, чтобы обеспечить плотный поток света без темных пятен на поверхности рассеивателя и на самой зоне готовки.

В-третьих, мы предполагаем, что если лента будет использоваться не в декоративных целях, то нам нужна лента с белым цветом, нам незачем рассматривать цветные варианты вроде синего и красного, а также – RGB без белого. (Рассмотрим RGB+W).Итак, поехали.

1. Лента SMD2835 120led Standard 12v 12w

• Не слишком ярко, но и совсем не тускло, 12 ватт на метр.
• 120 диодов на метр, внутри профиля с рассеивателем будет смотреться как ровная линия света.
• Надежный синий скотч, устойчивый к нагреву.
• Средняя стоимость.

Итого: Лента 2835 120led — наверное, самый распространенный вариант для подсветки кухни. Идеальный кандидат, если не хотите ничего больше добавлять, вывести ленту через выключатель или в виде вилки для розетки и начать использовать. Посмотреть в каталоге.

2. Лента SMD5050 60led 12v 14,4w

• По яркости примерно такая же, как 2835 120led стандарт, хотя потребляет чуть больше.
• Всего 60 диодов на метр, даже внутри профиля с рассеивателем будут точки.
• Надежный крупный светодиод 5050, который способен служить годы, и даже десятки лет.
• Стоимость ниже всех остальных вариантов.

Итого: Лента 5050 60led не очень подходит для подсветки рабочей зоны на кухне, т.к. будет видно точки, однако это надежный и недорогой вариант. Посмотреть в каталоге.

3. Лента SMD3014 240led LUX 12v 24w или SMD2835 240led LUX 12v 24w

• Обе ленты очень яркие. Это один из самых мощных вариантов для подсветки кухни.
• 240 диодов на метр дают идеально ровную линию света.
• Обе ленты серии люкс, на них действует гарантия 3 года.
• Стоимость достаточно высокая.

Итого: Для подсветки кухни под шкафами подходит идеально, НО такая высокая яркость будет слепить, если смотреть на источник света, так что лучше использовать с накладным профилем (об этом дальше) и, возможно, стоит взять диммер, чтобы регулировать яркость. Посмотреть в каталоге: 3014 240led, 2835 240led

4. Лента SMD 5050 120led LUX 12v 28.8w

• Это самая яркая светодиодная лента в нашем магазине.
• 120 крупных и очень надежных диодов 5050 дадут плотную засветку и очень высокую яркость, а также прослужат вам долгие годы.
• Эта лента также из серии люкс, и на нее действует гарантия 3 года.
• Стоимость достаточно высокая.

Итого: Как и предыдущий вариант, весьма хорошо подходит для подсветки рабочей зоны, однако требует профиль для охлаждения и эту ленту желательно использовать с диммером, чтобы настроить яркость под себя. Посмотреть в каталоге.

5. Лента COB 384led 12w 12v.

• Самая большая плотность светодиодов, 384 штуки на метр.
• Особая технология крепления диодов прямо на плату, за счет чего их практически не видно, то есть можно использовать ленту без профиля с рассеивателем.
• Высокая стоимость.
• Не очень высокая яркость.

Итого: Плохо подходит для подсветки под шкафчиками из-за невысокой яркости, хотя и имеет определенные плюсы (очень большая плотность светодиодов). Посмотреть в каталоге.

6. Лента RGBW 60led 18w 12v.

• Умеет светить любым цветом, в том числе – чистым белым.
• Достаточно высокая яркость.
• Высокая стоимость.
• Можно управлять с помощью пульта или приложения на смартфоне.

Итого: Необычный вариант умной подсветки для кухни, при котором можно будет использовать ее не только как прикладное освещение во время готовки, но и декоративное (выбрать синий, оранжевый, розовый и т.д. когда готовка окончена, во время вечеринки, или как ночной вариант подсветки). При этом все цвета могут настраиваться по яркости. Для работы обязательно требуется контроллер. Пожалуй, самый дорогой, но и самый функциональный вариант подсветки для кухни. Посмотреть в каталоге.

Какой профиль выбрать?

Тут все проще, чем с лентой. Варианта всего четыре:

1.Накладной п-образный профиль.Ширина под одну полосу светодиодной ленты. Схематично выглядит, как вы догадались, как буква П. Универсальный вариант на все случаи жизни. Стоит дешевле всех, создает направленный узкий угол света. Идеально подходит для всех видов лент, описанных выше. Устанавливать лучше посередине шкафчиков над столешницей. Светлый металлический цвет корпуса подходит практически под любой интерьер и не привлекает внимания. Рекомендуется использовать самые яркие варианты ленты (третий и четвертый варианты) именно с п-образным профилем, чтобы яркость не вызывала дискомфорт окружающих.

2. Угловой профиль 90 градусов. Схематично в разрезе выглядит как треугольник, рассеиватель немного выпирает. В отличие от п-образного профиля, направляет подсветку под 45 градусов, дополнительно распространяя свет за счет выпуклого рассеивателя. Угловой профиль позволяет не только подсветить рабочую зону, но и все помещение. Устанавливается обычно в угол между шкафчиками и стеной. На практике, если взять такой профиль в небольшой по площади кухне и яркую ленту, то этого освещения будет в целом хватать на всю комнату (но потолок будет казаться темным), кроме того такой профиль при использовании самой мощной ленты будет слепить окружающих и человека, который готовит пищу. В целом, подходит для вариантов 1, 2, 5 и 6. Для последнего варианта RGBW подходит лучше всего, т.к. предполагается использование ленты не только в качестве прикладного источника света.

3. Врезной профиль. Направляет подсветку так же как п-образный профиль, но для установки требуется подходящий по размеру канал, куда будет убираться корпус профиля. Такой канал сделать в мебели не всегда представляется возможным и целесообразным, поэтому подходит в узком списке случаев.

4. Широкий накладной профиль. Увеличенная в ширину копия первого варианта. Ширина позволяет установить две линии ленты рядом друг с другом. Для подсветки кухни такая яркость обычно не нужна, поэтому, в целом не подходит.

Варианты управления подсветкой кухни.

Условно разделим все варианты управления подсветкой на выключатели, диммеры и контроллеры:

• Выключатели – включают и отключают подсветку.
• Диммеры – регулируют яркость одноцветной ленты, а также – включают и отключают ее.
• Контроллеры – регулируют яркость и цвет разноцветной ленты, а также – включают и отключают ее. (подходит только для варианта №6, т.е. ленты RGBW)

Выключатели:

1.Самый правильный вариант – если вы планируете подсветку кухни – вывести отдельный настенный выключатель на питание подсветки. Это самый удобный, надежный и логичный вариант, однако актуален он только для тех случаев, когда на кухне еще не завершена разводка электрики.

2.Выключатель – кнопка для бра. Это простой и надежный вариант для включения и выключения подсветки. Теоретически его можно приспособить на кухонном шкафчике для удобства. В целом не сильно отличается от использования обычной вилки с розеткой.

Диммеры:

1.Сенсорный диммер-выключатель для алюминиевого профиля. Устанавливается внутрь профиля, может использоваться со всеми выключателями, перечисленными выше. Одно короткое нажатие – включение и выключение, длинные нажатие – увеличение и уменьшение яркости. Хороший и функциональный вариант для управления подсветкой кухни. К сожалению, есть ограничение в виде максимальной мощности. То есть для самой яркой ленты такой диммер выдержит 2,5-3 метра подсветки максимум.

2. Диммер с радиопультом 360w. Состоит из двух частей: блока управления и маленького пульта к нему. Блок управления обычно прячется где-нибудь в шкафчике, а лента питается через него. На пульте есть всего три кнопки: увеличение и уменьшение яркости, а также – кнопка питания. Хороший и долговечный вариант управления одноцветной лентой.

Контроллеры (подходят только для варианта №6, то есть ленты RGBW):

1. Контроллер Bluetooth mini 196w. Управление происходит через приложение по Bluetooth. Оно позволяет выбрать любой цвет, выбрать режим смены цветов, включать-выключать подсветку, гибко регулировать яркость. Также имеет музыкальные режимы (когда лента меняет цвет и яркость в темп музыке), настройку включения и отключения в определенное время дня и объединения нескольких контроллеров в одну группу. Весьма функциональная система управления подсветкой, которая может превратить подсветку рабочей зоны в декоративный уютный свет за два клика.

2. Сенсорный контроллер с пультом. Состоит из двух частей: блока управления и сенсорного пульта. К блоку управления подключается лента, а с помощью пульта ей можно управлять. Поддерживает выбор цвета, различных режимов смены цветом, настойку яркости. Для пульта требуются батарейки ААА.

Варианты подсветки рабочей зоны кухни под шкафчиками:

В целом мы рассмотрели несколько вариантов и теперь перечислим возможные наборы подсветки, которые на мой взгляд подходят больше всего: 1. Комплект ленты 5050 60led + профиль + питание

2. Комплект ленты 2835 120led + профиль + питание

3. Комплект ленты 3014/2835 + профиль + диммер + питание

4. Комплект ленты 5050 120led + профиль + диммер + питание

5. Комплект ленты RGBW + угловой профиль + контроллер + питание

О том как рассчитать питание мы писали в отдельной статье. Кроме того, вы можете обратиться к нам в Giant4 и мы подберем нужный блок питания.

Освещение верхнего и нижнего шкафа своими руками | Thrifty Decor Chick

Наконец-то я закончил один из последних пунктов в моем списке на ремонт кухни. Я назвал эту комнату готовой прошлой осенью, но у меня осталась пара мелочей в моем списке. Я был счастлив избавиться от этого верхнего и нижнего освещения шкафа! (Отредактировано для добавления — это кухня из нашего старого дома, но туториал актуален!)

Тогда я установил подсветку под шкафами, но никогда не показывал вам, потому что хотел получить верхние шкафы тоже сделано. Было здорово иметь их внизу, но верхние огни — настоящие шоу-стопы.

МНЕ ОБОЖАЮ, как они все светятся!:

Для вашего удобства этот пост может содержать партнерские ссылки.

См. мои правила и страницу раскрытия информации для получения дополнительной информации.

Я в восторге! Если вы хотите увидеть, как я делал это в прошлом, посмотрите этот пост. Если у вас нет розетки и выключателя, предназначенного для этих источников света, вы можете использовать это руководство.

Тогда я использовал таймеры, и они отлично работали, и вы могли легко использовать таймеры и на них. Единственная разница между тогда и сейчас заключается в том, что на этот раз у меня была розетка высоко в стене, и я использовал разные источники света. Эта версия отлично работает, если у вас есть только один ряд шкафов, с которыми вы работаете. То, что я сделал несколько лет назад, будет работать лучше, если у вас есть куча шкафов, которые вы хотите осветить.

Итак… просмотрите оба поста, чтобы узнать, какой из них подойдет вам лучше всего! У каждого типа освещения есть свои плюсы и минусы — в прошлый раз я использовал веревочное освещение и множество ламп накаливания, и мне очень нравится их теплый свет. Однако они громоздки по сравнению с ними, поэтому это гораздо менее навязчивый дизайн. Более подробно о плюсах и минусах я расскажу позже в посте.

Это один из тех проектов, которые выглядят устрашающе, но НАСТОЛЬКО нет. Я обещаю вам, вы можете сделать это! Я использовал это руководство в качестве руководства, чтобы вы тоже могли с ним ознакомиться.

Материалы

Светильники, которые я использовал, проще в использовании, чем веревочные, потому что они очень маленькие и имеют липкую спинку — это очень помогает. Вот лампы, которые я использовал:

Во-первых, они говорят о теплом свете, но я не считаю их теплыми, по крайней мере, по сравнению с обычными лампами накаливания. Днем они выглядят намного теплее, чем ночью. Мне очень нравится внешний вид, но просто знайте, что «теплый» — это немного с натяжкой. 🙂

Вот они горят:

Если вы покупаете их, вам понадобится этот адаптер питания для каждого запуска — я купил два, один для освещения под шкафом и один для верхней части:

У меня была установлена ​​розетка (подключена к выключателю) до того, как мы закончили гипсокартон на кухне. Он находится на стене в конце верхних шкафов, и я поместил его низко, поэтому его трудно увидеть:

Я использовал шнуры, чтобы спрятать все шнуры в этом проекте — я использую их по всему дому:

Ненавижу шнуры — это моя фишка. Я думаю, что они могут быстро испортить красивый проект, поэтому они всегда у меня под рукой. В этом посте вы можете увидеть, как я прячу шнуры!

Установка

Для нижних светильников я протянул шнур и накрыл внутри шкафа слева внутри. Для верха я спустил крышку с левой стороны шкафа, за обшивкой:

Вы увидите это, только если будете искать. Там, где адаптер и свет соединяются, есть небольшой выступ, но в остальном он бесшовный. Если кто-нибудь когда-нибудь это заметит, вы знаете, что я им даю — печенье. 🙂

Полоски имеют липкую обратную сторону, поэтому снимите бумагу и просто приклейте ее к поверхности. Мои хорошо приклеились к окрашенной и незаконченной отделке. Для нижних шкафов я просто провел светильники вдоль задней части самодельных световых рельсов, которые я установил:

Для верхних шкафов я провел их вдоль задней части верхней части. Я просверлил отверстия между каждым набором шкафов и протянул их через:

Когда вы дойдете до конца, где вам нужны светильники, обрежьте их. Обязательно сделайте это там, где есть маленькие метки от ножниц:

Теперь вы можете отрезать это, затем присоединить к 12-вольтовому проводу с помощью паяльника, а затем продолжить их. Производитель не рекомендует соединять две полные 16-футовые полосы вместе. Так что, если у вас есть место, где вы хотите зажечь свет, затем перерыв, а затем вы снова хотите их, это ваше решение, но только с использованием одной 16-футовой длины. (Учебник, на который я ссылался выше, показывает, как это сделать, поэтому обязательно ознакомьтесь с ним, если вам это нужно.)

На самом деле я купил утюг, потому что думал, что у меня будет перерыв в шкафу над нашим холодильником. Я протянул свет через заднюю часть шкафа (там, где он встречается с другими шкафами, которые находятся дальше), и мне нужно было провести этот свет к передней части этого шкафа (чтобы прикрепить свет к задней части заголовка). Для этого нужно было провести его по бокам, которые вы бы видели.

Вместо того, чтобы пытаться использовать проволоку и утюг, я придумал более простое решение. Я пошел вперед и провел свет вдоль стенок этого шкафа, а затем взял крошечный молдинг (нашел свой в Home Depot):

Затем я установил его немного ниже, чтобы вы могли видеть свечение исходящих огней. сверху:

Помните, что это светодиодные фонари, поэтому они остаются очень холодными на ощупь. Это трюк, который вы можете использовать и с обычным формованием короны! Это классный вид, особенно в подвале или театральной комнате. Он предлагает слабое окружающее освещение в комнате, в которой вы хотите, чтобы в основном было темно. Просто убедитесь, что ваша корона не доходит до потолка.

Если бы я подключил провод, мне все равно пришлось бы скрыть его, идущий по бокам, так что это было более простым решением.

Результат

Трудно было сделать хорошее фото без перегоревшего света — мой лучший снимок был сделан на мобильный телефон:

Это действительно показывает их реальный вид, когда они включены. Это было днем, и здесь они выглядят теплее. Они милые! Я люблю приглушенный свет ночью.

Как я уже говорил, есть два способа сделать освещение шкафа. Световые полосы и веревочные светильники, которыми я поделился здесь несколько лет назад, имеют более теплый свет, но сейчас намного сложнее найти лампы накаливания. И они в конце концов сгорают. Светодиодные фонари будут работать вечно, они приятны на ощупь и ими легче маневрировать.

Их проще использовать на одном ряду шкафов, как здесь. Они также отлично впишутся в книжный шкаф или встроенные модули. После того, как у вас есть подсветка под шкафом, без нее трудно обойтись!

Он действительно отлично подходит для рабочего освещения на кухне в ночное время, даже при включенном верхнем освещении:

Последнее изменение, которое нужно внести — у меня бра и эти светильники работают от одного выключателя, и я Я передумал по этому поводу. Я бы предпочел, чтобы они работали независимо. К счастью, для этого есть простое решение, поэтому я покажу вам его в ближайшее время! (Отредактировано для добавления — вы можете увидеть простой способ сделать это здесь!)

Кроме того, они не диммируются стандартным диммером, но вы можете получить тот, который подключите к ним. Однако он ручной, поэтому он должен быть в месте, где вы можете до него дотянуться. Это было бы идеально для под шкафами — вы могли бы прикрепить его снизу и отрегулировать свет.

Надеюсь, все это имеет смысл! Если у вас есть какие-либо вопросы об этом процессе, пожалуйста, дайте мне знать. Это действительно доступный и энергоэффективный способ добавить акцентное освещение на кухню! Вот изображение, которое можно прикрепить позже, если вам интересно:

Вот еще парочка моих любимых проектов освещения своими руками!

Учебное пособие по ландшафтному освещению своими руками

 Добавление барабанного абажура к потолочному вентилятору

Подробнее о нашем доме здесь.   Чтобы купить товары в нашем доме, нажмите здесь!   Чтобы не пропускать публикации, зарегистрируйтесь, чтобы получать их по электронной почте.

Как установить освещение под шкафом на кухне (сделай сам)

Введение

Добавьте подкабинетное освещение к существующим кухонным шкафам. Этот уникальный метод подключения светильников под шкафом устраняет разрушительные разрывы стен и сводит к минимуму сложную работу по прокладке кабелей на чердаке или в подвале.

Установка освещения под шкафом обзор проекта

Лучшее время для прокладки проводки для освещения под шкафом — во время ремонта кухни, до того, как стены будут покрыты гипсокартоном. Но если вы хотите установить подкапотную подсветку и не планируете капитального ремонта, не отчаивайтесь. План разводки, который мы показываем в этой статье, предназначен для работы практически на любой кухне и может быть установлен без видимых повреждений стен. А поскольку мы используем внутреннюю часть базовых шкафов для прокладки проводов, вам даже не нужен доступ в подвал или чердак.

Национальный электротехнический кодекс требует, чтобы кабель с пластиковой оболочкой (обычно называемый Romex) был защищен в местах, где он может подвергаться неправильному использованию. Поскольку мы прокладываем кабель в задней части шкафов, где его могут ударить кастрюли и сковородки, мы решили обезопасить себя и проложили кабель внутри гибкого стального канала (называемого «гибким»). Мы покажем вам, как разрезать и установить гибкий кабель, а затем как протянуть через него кабель. Если вы можете проложить кабель в пластиковой оболочке высоко в шкафах или за ящиками, вам может не понадобиться кабелепровод. Спросите у местного инспектора по электротехнике, какой метод является приемлемым.

Несмотря на то, что проводка проста, вам все равно придется подключиться к источнику питания, чтобы обеспечить 120 вольт для проводных ламп под шкафами. Мы расскажем вам, как найти подходящую схему. Но если вам не нравится эта часть работы, подумайте о том, чтобы нанять электрика, чтобы подать питание в распределительную коробку ( Рисунок A ), а затем выполнить оставшуюся часть проводки самостоятельно, следуя рисункам A и B. и фотографии. В любом случае обратитесь в местный строительный отдел, чтобы узнать, какой тип разрешения на электроснабжение и какие проверки требуются.

Придется потратить целый день на прокладку гибкого кабеля, протягивание кабелей в пластиковой оболочке и установку подсветки под шкафами. В дополнение к стандартным ручным инструментам вам понадобятся тестер напряжения, инструмент для зачистки проводов, ножовка и дрель на 1/2 дюйма. и 1-1/8 дюйма. Лопастные биты. Если вы планируете установить выключатель на фартук из плитки, как у нас, купите сверло для стекла, чтобы прорезать отверстие для переключателя. В противном случае острая пила для замочной скважины (, фото 2, ) подойдет для вырезания отверстия для нового переключателя, а также отверстия для доступа в задней части шкафа. Все эти инструменты доступны в хозяйственном магазине или домашнем центре.

Рисунок A: Проводка под шкафом

Семейный мастер на все руки

Горизонтальные трассы проводки спрятаны в спинках нижних шкафов. Вертикальные прогоны к фонарям вылавливаются через полости шпилек.

Рисунок B: Соединения в распределительной коробке

Family Handyman

Подключите источник питания к выключателю, а от выключателя к горячим проводам (черным) к фарам.

Покупка освещения под шкафом

В устанавливаемых нами первоклассных светильниках используются ксеноновые лампы низкого напряжения. Светильники стоят примерно на 20 процентов дороже, чем аналогичные галогенные светильники. Зато ксеноновые лампы служат в разы дольше, горят холоднее и не требуют особого обращения, как галогенные. Каждый из наших светильников имеет встроенный электронный трансформатор для питания низковольтных ксеноновых ламп, но питается от стандартного тока 120 вольт. Ксеноновые лампы диммируются, но требуют специального электронного диммера. Обычные люминесцентные светильники намного дешевле, но обычно их нельзя регулировать. Метод подключения, который мы показываем, работает для любого 120-вольтового светильника под шкафом.

Планируйте установить непрерывный ряд светильников для наиболее равномерного распределения света. Некоторые типы светильников под шкафами снабжены вставными разъемами для соединения светильников встык. Другие, например те, которые мы используем, можно соединить, проложив провода от одного прибора к другому. Соедините их вместе в соответствии с инструкциями производителя.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.

ВНИМАНИЕ! Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Finding Power

Существует много потенциальных источников энергии, но, к сожалению, электрические правила запрещают любые подключения к «выделенным» цепям. Это исключает 20-амперные цепи для небольших бытовых приборов на кухне (вы не можете использовать розетки на столешнице для питания) или столовых, 20-амперные цепи для прачечной и 20-амперные цепи для ванных комнат. Если в распределительной коробке освещения есть горячая, нейтральная и заземленная, вы можете получить от нее питание. Другие возможности включают распределительную коробку в подвале или розетку с другой стороны стены от шкафов (мы использовали розетку в прихожей). Убедитесь, что есть защищенный маршрут для прокладки электрического кабеля от выбранного вами источника питания к нижним шкафам.

Несмотря на то, что новые светильники под шкафами не требуют большой мощности, убедитесь, что они не перегружают существующую цепь. Этот процесс утомительный и может занять у вас несколько часов, но это необходимый шаг для безопасной работы. Вот как это сделать. Чтобы определить, может ли схема, которую вы хотите использовать, работать с дополнительными источниками света без перегрузки, сначала отключите цепь на главной панели. Затем пройдите по дому, включив свет и другие электрические предметы. Сложите мощность всего, что не работает, то есть всего, что есть в этой цепи.

Затем добавьте мощность добавляемых ламп. Мы рекомендуем максимальную подключенную нагрузку 1440 Вт для 15-амперной цепи и 1920 Вт для 20-амперной цепи. (Ток цепи указан на прерывателе или предохранителе.) Если общая мощность превышает эти значения, найдите другую цепь. Если вы запутались, вызовите лицензированного электрика, чтобы помочь с этой частью.

Наконец, убедитесь, что электрическая коробка достаточно велика для размещения добавляемых проводов (см. «Расчет размеров коробки»). Если коробка слишком маленькая, замените ее на большую.

После того, как вы выбрали электрическую коробку для подключения, выключите автоматический выключатель или выкрутите предохранитель, управляющий цепью. Некоторые электрические коробки содержат более одной цепи. Прежде чем выполнять какие-либо работы в коробке, проверьте все провода с помощью бесконтактного тестера напряжения, чтобы убедиться, что они «разряжены».

Планирование маршрута проводки

Первый шаг — определить, к какому базовому шкафу вы будете подключать питание. Чтобы определить положение розетки в базовом шкафу, закрепите 8-дюймовый штырь. вставьте вешалку в дрель и просверлите отверстие рядом с розеткой и в задней части шкафа. Затем отметьте 12 дюймов. квадрат и вырежьте отверстие для доступа ( Фото 2 ) непосредственно за электрической коробкой. Хорошо работает острая пила для замочной скважины. Следите за тем, чтобы разрез был неглубоким, чтобы не задеть электрические или водопроводные линии. Затем прикрутите соединительную коробку к задней части шкафа чуть ниже уровня ящика (, фото 3, ). Металлический ящик глубиной 4 x 4 x 2-1/8 дюйма, который мы используем, достаточно велик, чтобы вместить показанные провода. Если для вашей установки требуется больше кабелей, рассчитайте необходимый размер коробки и при необходимости купите соединительную коробку большего размера.

Просверлите отверстия диаметром 1-1/8 дюйма в боковых стенках шкафа и пропустите 1/2 дюйма. flex для каждого источника света или группы источников света, для выключателя и для питания (, фото 4, , и , , рис. A, ). Оставьте дополнительные 6 дюймов изгиба там, где он входит в стены. Разверните отрезанный конец гибкого кабеля, чтобы удалить заусенцы, и установите гибкие соединители на обоих концах.

Возможно, вам придется отодвинуть плиту от стены или выдвинуть посудомоечную машину, чтобы вы могли протянуть кабель за ними. Обязательно направьте его туда, где он не будет мешать, когда вы вернете приборы на место. Если у вас есть недоступный угол, вам, возможно, придется вырезать отверстие для доступа в боковой части шкафа, чтобы запустить гибкий кабель. При необходимости проложите кабель через чердак или подвал, чтобы пройти через области, которые не соединены нижними шкафами.

Протолкните или используйте рыболовную ленту, чтобы протянуть кабель в пластиковой оболочке через гибкий кабель ( Фото 7 и 8 ). Оставьте дополнительные 12 дюймов кабеля в распределительной коробке и несколько футов за пределами того места, где должны заканчиваться кабели. Лучше потерять несколько футов кабеля, чем остаться коротким.

После того, как кабель протянут в гибкий трубопровод, просверлите отверстия в задней части основного шкафа ( Фото 8 ) и в нижней части навесного шкафа ( Фото 8 и 10 ) и вырежьте отверстие для переключателя ( Фото 11 ). Протяните кабель до этих мест ( Фото 8 ). Метод ловли, показанный на фото , фото 8, , также подходит для изолированных стен. Вам просто нужно немного постараться, чтобы зацепить рыбную ленту вешалкой. С помощью пилы просверлите отверстие в задней части шкафа под углом, чтобы лучше подогнать изгиб. Вставьте конец гибкого кабеля в стену и закрепите его ремнями, расположенными через каждые 4-1/2 фута и в пределах 12 дюймов от каждого отверстия в шкафу и в пределах 12 дюймов от распределительной коробки ( Фото 6 ).
