• Устройство полувальмовой крыши
• Преимущества и недостатки полувальмовой кровли
  • В чем преимущества полувальмовой крыши
  • Недостатки крыши с полувальмами
• Схема стропильной системы полувальмовой крыши
• Разновидности полувальмовой четырехскатной крыши
  • Голландская полувальмовая крыша
  • Датская полувальмовая крыша
• Как рассчитать площадь полувальмой конструкции крыши
• Как сделать полувальмовую крышу своими руками
  • Начало установки стропильной системы
  • Сборка полувальмовых скатов
• Советы и рекомендации
• Заключение

Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается наиболее совершенной и одновременно сложной в изготовлении. Ее основа была придумана и реализована лет триста назад в условиях очень влажного и снежного климата побережья Балтийского моря, что наложило определенный отпечаток на устройство каркаса полувальмовой крыши.

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

• Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;

• Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.


В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Важно! Полувальмы достаточно эффективно отражают напора ветра.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Схема стропильной системы полувальмовой крыши

В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.

Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:

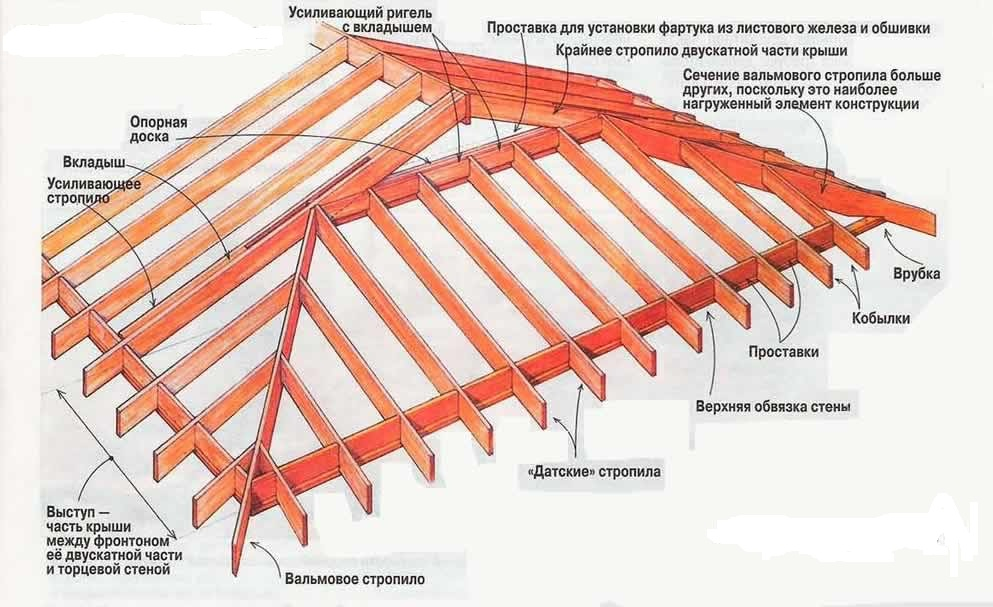

• Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
• Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
• Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
• Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.

Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.

В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

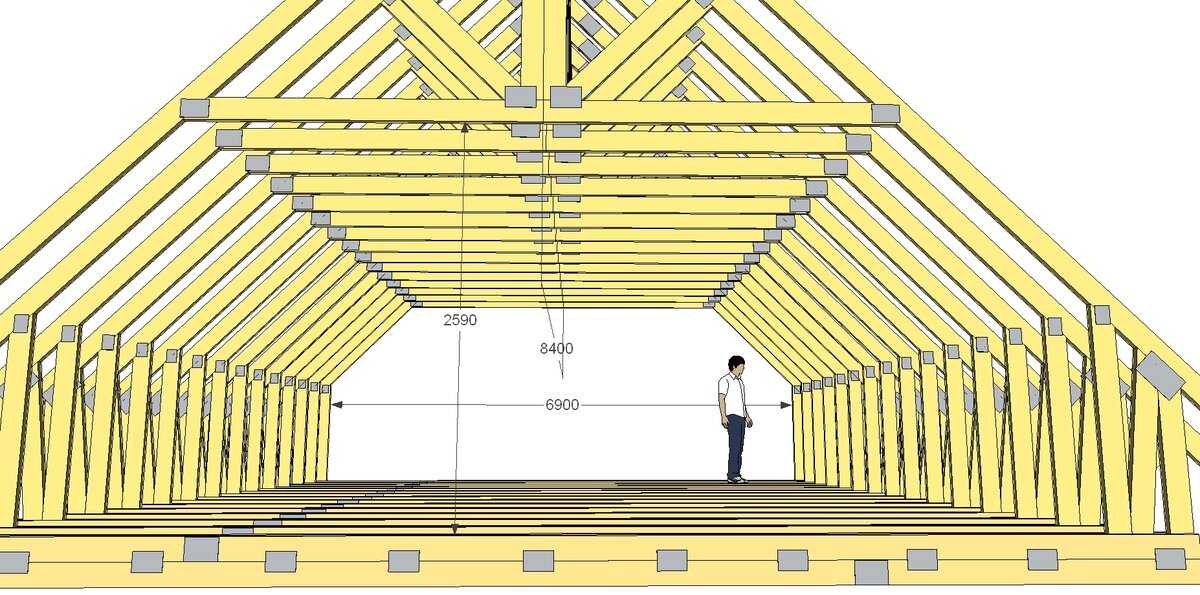

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70^о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20^о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмой конструкции крыши

Вычисление площади поверхности основывается на школьном курсе планиметрии. Условно кровельное покрытие можно рассматривать, как две пары геометрических фигур. Для датской системы это будут две большие и две малые трапеции основных скатов и полувальм соответственно.

Чтобы найти площадь основного ската, необходимо умножить продольную длину ската на полусумму горизонтальных длин конька и расстояния между крайними точками по линии карниза. Для вычисления площади полувальм используется та же формула. Расстояние от ригеля до карниза умножается на полусумму длин ригельной балки и фронтонной линии. Остается лишь сложить две площади и умножить на два.

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Советы и рекомендации

Одно из наиболее «узких» мест полувальмовых крыш связано с обустройством зоны примыкания верхней кромки кровельного покрытия к вертикальной поверхности фронтона. Именно в этом месте чаще всего затекает дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это дает возможность увеличить жесткость линии стыка и предотвратить отрыв планки примыкания от стены.

Заключение

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Стропильная система полувальмовой крыши: схемы, инструкции, советы

Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре.

Их обтекаемая форма чрезвычайно адаптирована к порывистым ветрам. Укороченные треугольные скаты позволяют ощутимо раздвинуть границы полезного чердачного пространства, не водружая на стены массивную кровельную конструкцию.

Смотрятся стильно на зданиях любой этажности и назначения. Единственный недостаток заключен в непростой технологии строительства. Однако те, кто знает, как сооружается стропильная система полувальмовой крыши, справятся с работой без особых проблем.

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения.

Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

• Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
• Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Строительство конструкции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схема стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

Процесс сооружения базового варианта

Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.

Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами – прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.

С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фото подборка:

Микс Голландии с Данией

Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похожа на привычный конверт, но проекция вальмовых составляющих отличается.

Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наслонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.

Датская разновидность не менее интересна, чем ее голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша, что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

Строительство датской крыши по шагам

Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапециевидная. В плане крыша очень похожа вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стропильного каркаса. Маяться с вычислениями размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно рассчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.

Устройство коньковой части каркаса

Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

Строительство первой очереди стропильной системы производится в четыре этапа:

• Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2- по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью фронтонных стенок.
• Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.
• Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.
• Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология.

Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

Установка диагональных стропилин

Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

• Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
• Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.
• Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
• На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
• С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
• Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
• Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
• На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

Изготовление и монтаж вальмовых ног

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине фронтона протягивается шнурка. Она будет служить ориентиром при изготовлении и монтаже центральных вальмовых стропилин.

Для того чтобы установить центральную ногу полувальмы надо:

• Измерить малкой — строительным угломером угол β, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
• Измерить угол φ между диагональными элементами. Он нужен, чтобы сточить на верхней пятки две грани в виде фаски для плотного вхождения в узел.
• Доска подходящей длины сечением 50×150мм сначала запиливается под углом β, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением φ.
• Заготовку снова надо примерить. Ее устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
• Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это 6см. Их откладывают строго по вертикали, от полученной точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
• Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
• После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной стороны на угол, равный φ/2. С нижним узлом все просто – все линии при правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом β, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90º- φ/2.

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

В числе этапов подготовки:

• Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.
• Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
• Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

2.425 Roof Trusses Стоковые фото, картинки и изображения

Взорванная промышленная кровля и стропильная система деревянных балок. огромные балки. строительство промышленных зданийPREMIUM

Строительные леса с тремя рядами деревянных реек и современным графитовым софитом, выполненным пополам, видимыми h и j планками.PREMIUM

Стропила и каркас на фоне голубого неба промышленный брусPREMIUM

Деревянная конструкция крыши. крыша из клееного бруса. PREMIUM

Деревянная конструкция крыши. крыша из клееного бруса.ПРЕМИУМ

Интерьер недостроенного кирпичного дома с бетонным полом, стенами, готовыми к штукатурке, и деревянным каркасом крыши, строящимся чердаком. ПРЕМИУМ

Крыша частного дома, покрытая новой керамической плиткой антрацитового цвета на фоне голубого неба, видна коньковая черепица , система дымохода и керамический вентиляционный камин на крыше. ПРЕМИУМ

Творческая векторная иллюстрация стальной ферменной балки, хромированные трубы, изолированные на прозрачном фоне. арт-дизайн горизонтальная металлическая конструкция для рекламного щита. абстрактная концепция графического элемента. ПРЕМИУМ

Чердачное помещение строящегося здания с деревянными балками конструкции крыши и кирпичными стенами. Концепция развития недвижимости. ПРЕМИУМ

Креативная векторная иллюстрация стальной ферменной балки, хромированных труб, изолированных на прозрачном фоне. арт-дизайн горизонтальная металлическая конструкция для рекламного щита. абстрактная концепция графического элемента. ПРЕМИУМ

Чердак здания с деревянными балками конструкции крыши. ПРЕМИУМ

Чердачное пространство строящегося здания с деревянными балками конструкции крыши и кирпичными стенами. концепция развития недвижимости.ПРЕМИУМ

Новая деревянная крыша на старом здании. ремонт крыши. Стропильная система домаPREMIUM

Строитель на недостроенной крыше с забиванием деревянного бруса в строящемся каркасном доме с антеннойPREMIUM

Недостроенный дом. деревянный каркас крыши с пароизоляцией и мансардным окном на блочных стенах с окнами. строительство нового современного фермерского дома. деревянные фермы стропила и балки на газобетонных блокахPREMIUM

Креативная векторная иллюстрация стальной ферменной балки, трубы, изолированные на прозрачном фоне. арт-дизайн горизонтальная металлическая конструкция для рекламного щита. абстрактная концепция графического элемента. ПРЕМИУМ

Современная графитовая обшивка крыши прикреплена к фермам, видны включенные светодиодные фонари. PREMIUM

Крыша частного дома, покрытая новой керамической плиткой антрацитового цвета на фоне голубого неба. видимая системная дымовая труба, покрытая черепицей.PREMIUM

Изогнутая стальная каркасная конструкция современного дизайна под голубым небомPREMIUM

Фронтон и деревянные стропильные фермы для строящегося деревянного каркасного домаPREMIUM

Кровельные конструкции. строительство каркасного дома с деревянной крышей. абстрактный фон структуры. узор текстуры дерева. минимальная концепция архитектуры. Изобразительное искусство. концептуальная фотография.ПРЕМИУМ

Строительные фермы недостроенного дома, брус.ПРЕМИУМ

Деревянная кровля кран держит стропильные балки крыши для установки каркаса конструкцииПРЕМИУМ

Светильник для датчика движения, установленного на фасаде здания над воротами гаража в цвете антрацит.ПРЕМИУМ

Незавершенное современное фермерское здание. деревянный каркас мансарды со слуховым окном и пароизоляцией на стенах из газобетонных блоков с окнами. стропила и балки на блоках. строительство нового домаPREMIUM

Строитель на крыше деревянного каркасного домаPREMIUM

Деревянный каркас крыши во время строительных работ нового домаPREMIUM

Современная графитовая обшивка крыши крепится к фермам, видимым кабелям и отверстиям для светодиодных фонарей.PREMIUM

Церковь имеет классический софит из ПВХ, имитирующий дерево, с фасадом из белого кирпича. ПРЕМИУМ

Пустое пространство гофрированной крыши из металлического листа на крыше промышленного предприятия. стальная конструкция крыши современного здания вокзала. металл. архитектурный дизайн фон.PREMIUM

Коньковая черепица на крыше дома для одной семьи, покрытая новой керамической черепицей антрацитового цвета на фоне голубого неба.PREMIUM

Современная графитовая обшивка елочкой прикреплена к фермам, видны включенные светодиодные фонари.PREMIUM

Софит крепится к фермам без надлежащей опоры, изогнутой в форме арки.ПРЕМИУМ

Мансарда здания с деревянными балками конструкции крыши. ПРЕМИУМ

Деревянная конструкция крыши. крыша из клееного бруса.ПРЕМИУМ

Установка твердых изоляционных листов в фермы крыши на строящемся домеPREMIUM

Сложные детали декоративных ферм крыши из кованого железа на вокзале в Ливерпуле в Лондоне, ВеликобританияPREMIUM

Свет для датчика движения, установленного на фасаде здания над гаражные ворота антрацитового цвета.PREMIUM

Великобритания стройплощадка с лесами. часть старинного дома отреставрирована с использованием современных методов строительства.ПРЕМИУМ

Церковь имеет классический софит из ПВХ, имитирующий дерево, с фасадом из белого кирпича.ПРЕМИУМ

Строящийся новый деревянный дом в голубом небе. ПРЕМИУМ

Деревянный каркас новой крыши изнутри. строительный каркас.PREMIUM

Стропильные фермы, покрытые многоквартирным домом строительство монтаж деревянного бруса каркас каркасаPREMIUM

Строительство пристройки или пристройки к дому из кирпича и деревянного каркасаPREMIUM

Леса с тремя рядами деревянных реек и современным графитовым потолком, видимые h и j планки и скрытая электрическая розетка. PREMIUM

Подрядчики по кровельным работам укладывают кровельные доски для битумной черепицы. подрядчик по кровле. кровельная конструкция. ремонт кровли.PREMIUM

Деревянная конструкция крыши. крыша из клееного бруса.PREMIUM

Строительная деревянная балка крыши из рамы из ферм каркасы для нового дома из палочекPREMIUM

Строитель на стремянке доходит до бруса крышиPREMIUM

Каркас нового жилого дома на фоне голубого неба кровельная конструкция деревянные небесные фермыPREMIUM

Каркасная конструкция состоит из внутренней балки из деревянной доски, прикрепленной к опорным фермам крышиPREMIUM

Стальная каркасная конструкция крыши из металлического листа с голубым небом и белыми облаками.PREMIUM

Современная графитовая обшивка крыши прикреплена к фермам, видимым тросам и отверстия для светодиодных фонарей.PREMIUM

Новый деревянный каркас на строящемся доме в голубом небе.PREMIUM

Футуристическая городская архитектура с органическими структурами, для квадратной сетки, выложенной черепицей, игрового или научно-фантастического графического фона. обтравочный контур включен в трехмерную иллюстрацию. ПРЕМИУМ

Кровельные работы. строительство каркасного дома с деревянной крышей. абстрактный фон структуры. узор текстуры дерева. минимальная концепция архитектуры. Изобразительное искусство. концептуальная фотография.PREMIUM

Современная графитовая обшивка крыши прикреплена к фермам, видны включенные светодиодные фонари.PREMIUM

Современная графитовая обшивка крыши прикреплена к фермам, видны включенные светодиодные фонари.PREMIUM

Современный графит обшивка крыши крепится к фермам, видны включенные светодиодные фонари.PREMIUM

Футуристическая городская архитектура со спортивным сооружением, для игрового или научно-фантастического графического фона с квадратной сеткой. путь отсечения включен в 3d иллюстрации. ПРЕМИУМ

Современная графитовая обшивка крыши прикреплена к фермам, видны включенные светодиодные фонари. ПРЕМИУМ

Молодая женщина-архитектор с планшетом проверяет чертежи на деревянном каркасе крыши современного фермерского дома. стильная женщина-инженер в каске просматривает цифровые планы на стройкеPREMIUM

Современная графитовая обшивка крыши прикреплена к фермам, видимым кабелям и отверстиям для светодиодных фонарей. PREMIUM

На потолке деревянной изогнутой конструкции перголы висит множество белых лампочек. лампочки в архитектуре деревянного фасада. место для текста, выборочный фокус.PREMIUM

Современная графитовая обшивка крыши прикреплена к фермам, видимым кабелям и отверстиям для светодиодных фонарей.PREMIUM

Современная графитовая обшивка крыши прикреплена к фермам, видны включенные светодиодные фонари. ПРЕМИУМ

Коньковая черепица на крыше дома для одной семьи, покрытая новой керамической черепицей антрацитового цвета на фоне голубого неба.PREMIUM

Современная графитовая обшивка елочкой прикреплена к фермам, видны включенные светодиодные фонари.PREMIUM

К фермам прикреплена современная графитовая крыша в виде елочки, видны включенные светодиодные фонари. ПРЕМИУМ

Молодая женщина-архитектор с планшетом проверяет чертежи на деревянном каркасе крыши современного фермерского дома. стильная женщина-инженер в каске просматривает цифровые планы на стройкеPREMIUM

К фермам, видимым кабелям и отверстиям для светодиодного освещения крепится современная обшивка крыши графитовой елочкой. ПРЕМИУМ

Конструкция кровли: крупный план пароизоляции, установка мембраны на крышу с помощью степлера поверх минеральной ваты, теплоизоляция из минерального стекла.PREMIUM

Современная обшивка крыши графитовой елочкой прикреплена к фермам, видны h и j планки.PREMIUM

Каркас нового домаPREMIUM

Пустой отремонтированный чердак с большими окнами, выходящими на городской пейзаж. пустой деревянный пол на переднем плане. ПРЕМИУМ

Новые строящиеся балки крыши на строительной площадке. ПРЕМИУМ

Используя раму из ферм, приклейте деревянную балку крыши, установите ее на недавно построенном доме. крыша на крыше промышленного завода. стальная конструкция крыши современного здания вокзала. металл. архитектурный дизайн background.PREMIUM

Глядя на массивную отреставрированную внутреннюю деревянную конструкцию крыши в большом старом французском фермерском домеPREMIUM

Коньковая черепица на крыше дома на одну семью, покрытая новой керамической черепицей антрацитового цвета, видимый коньковый соединитель.PREMIUM

Вид сверху на деревянный каркасно-балочный каркас, построенный из палочек, с строящейся крышейPREMIUM

Построить из дерева стропила крыши деревянные балки из каркаса стропильных ферм строительная палка для строящегося домаPREMIUM

Металлоконструкция крыши современного офисного здания. металлические окна стеклянные фасадные рамы поддерживаются. абстрактный дизайн интерьера архитектуры украшения background.PREMIUM

Строящаяся пристройка или пристройка к деревянному каркасному дому с современной фольгированной изоляцией и наружной кирпичной стенойPREMIUM

Стальная конструкция крыши современного офисного здания. металлические окна стеклянные фасадные рамы поддерживаются. абстрактный интерьер архитектура дизайн украшения фон.ПРЕМИУМ

Это интерьер, обрамляющий недавно построенный строящийся дом, который обрамлен ферменными балками.ПРЕМИУМ

Новые строящиеся балки крыши на строительной площадке.0003

На этом виде сверху показано строительство дома из деревянного бруса с недостроенной крышей в незавершенном состоянии. ПРЕМИУМ

Церковь имеет классический софит из ПВХ, имитирующий дерево, с фасадом из белого кирпича. фермы, видимые включенные светодиодные фонари.PREMIUM

Футуристическая городская архитектура с органическими структурами, для квадратной сетки, мозаичной игры или графического фона научной фантастики. обтравочный контур включен в трехмерную иллюстрацию. ПРЕМИУМ

Гданьск, польша — 26 августа 2021 года: реконструированная крыша исторического дома в центре гданьска. крыша имеет три слоя мансардных окон.PREMIUM

Внутренняя отделка стен деревянным каркасом на месте. PREMIUM

Крыша частного дома покрыта новой керамической плиткой цвета антрацит на фоне голубого неба. видимый системный дымоход, покрытый черепицей.PREMIUM

Старая деревянная ферменная конструкция, называемая палладианской фермой с балками и деревянной крышейPREMIUM

Строительство деревянной балки для крыши, недавно построенный дом из каркасных фермPREMIUM

В настоящее время мы занимаемся изготовлением деревянной балки крыши для нового дома. PREMIUM

Алюминиевая рама с подвесами на балках на чердаке для крепления гипсокартона. PREMIUM

Стильная счастливая женщина-архитектор сверяет чертежи с деревянным каркасом крыши современного фермерского дома. молодая женщина-инженер или строитель в каске с планами на строительной площадке. ПРЕМИУМ

Строительство полувальмовой крыши — Myrooff.com

Половинная крыша также известна как двускатная крыша или обрезанный фронтон. Это вариант вальмовой крыши с небольшой модификацией вершины фронтона.

Содержание

В вальмовой крыше все стороны крыши имеют пологий уклон в сторону стен. По сути, это означает, что в доме нет фронтонов или вертикальных сторон, как это обычно наблюдается в других типах крыш.

Крыши такого типа могут быть спроектированы для домов с прямоугольными планами, имеющими четыре стороны. В большинстве случаев уклон крыш будет одинаковым, что сделает ее несимметричной в самом центре.

Также важно отметить, что уровни фасции в полувальмовых крышах обычно одинаковы, так что желоб можно легко закрепить по всему дому. Также часто можно увидеть фотографии, на которых изображены полувальмовые крыши с наклонными боковыми сторонами слухового окна.

Дизайн и стили крыльца

Пожалуйста, включите JavaScript

Дизайн и стили крыльца

Из-за технических особенностей, связанных с их конструкцией, вальмовые крыши, в том числе полувальмовые, как правило, сложнее построить по сравнению с обычными двускатными крышами крыши.

Для устойчивости и общей эстетики всего здания полувальмовые крыши требуют многочисленных сложных систем ферм или стропил для успешной конструкции полувальмовой крыши.

Это факт, что построить такую ​​крышу действительно сложно, но небольшое утешение приходит от осознания того, что построить стены, которые будут нести крышу, относительно легко.

Это просто потому, что стена, несущая полувальмовую крышу , построена на одном уровне, поэтому возникает очень мало проблем или сложностей.

Конструкция полушатровых крыш может иметь различные формы и формы в зависимости от архитектурного решения рассматриваемой конструкции, а также от общего вида здания по желанию владельца.

Большинство процессов строительства полувальмовых крыш обычно имеют треугольную поверхность, наклонную поверхность, вальмовые стропила, а также уклон крыши.

Треугольные лица будут ограничены самими бедрами. С другой стороны, бедра или вальмовые стропила будут опираться на внешние углы конструкции, которые затем поднимут их к коньку.

Предположим, что у здания есть внутренние углы, наклонные грани будут соединены специальной ендовой. Полувальмовые крыши имеют уникальное преимущество, заключающееся в том, что они придают конструкции компактный и прочный вид.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПОЛУвальмовых КРЫШ

Перед тем, как рассматривать различные планы полувальмовых крыш для своих сооружений, важно, чтобы вы знали о конкретных плюсах и минусах такого типа крыш.

По сути, вы должны понимать, что эта крыша не может быть подходящей для любого типа строения. Хотя его можно сделать для любого здания с большими архитектурными изменениями, вы получите лучшие результаты, если будете использовать его в типе конструкций, который ему подходит лучше всего.

С учетом сказанного, вот некоторые из преимуществ использования полувальмовых крыш для ваших сооружений:

• Лучше работают в условиях сильного ветра

к другим типам крыш. Хотя конструкция относительно сложная, в ней нет большого количества изгибов или изгибов, а наклон очень пологий.

Таким образом, эта крыша идеально подходит для мест с экстремальными ветровыми условиями, поскольку вам не придется регулярно сталкиваться с ущербом от ветра.

• Более стабильная по сравнению с другими типами крыш

Архитектура и конструктивные аспекты полувальмовых крыш делают их более устойчивыми конструкциями по сравнению с другими типами крыш.

Например, их способность противостоять сильным ветрам и никогда не терять своей целостности указывает на то, что даже здания, на которых они построены, останутся прочными и устойчивыми.

Небольшой профиль ската крыш также обеспечивает большую устойчивость по сравнению с крышами с относительно более высокими профилями.

НЕДОСТАТКИ

Хотя полувальмовые крыши желательны при определенных обстоятельствах, они имеют некоторые недостатки, которые могут сделать конструкцию полувальмовой крыши менее желательной. Вот некоторые из этих недостатков:

• Меньше места внутри помещения – дизайн и конструкция полувальмовых крыш не позволяют иметь много места внутри конструкции. Это может быть очень обескураживающим, особенно в тех случаях, когда структура была специально построена для хранения.
• Доступ сложнее – опять же, исходя из конструкции и по сравнению с планами двускатной крыши, доступ к вальмовым крышам очень затруднен, и это делает утомительной работу по уходу за ними и обслуживанию. Они также очень опасны для масштабирования экспертами по кровле.
• Трудности с вентиляцией – вентиляция крыши является еще одним недостатком полувальмовых крыш. Плохая вентиляция приводит к меньшей аэрации, а также к некачественному освещению внутри конструкций.

ИСПОЛЬЗОВАНИЕ ПОЛУШАРТОВЫХ КРЫШ

Существует ряд современных применений вальмовых крыш, а также полувальмовых крыш. Этот стиль кровли хорошо подходит для различных видов архитектурного вдохновения, таких как американские дома Foursquare и дома, вдохновленные французами.

Так как они олицетворяют комфорт и стабильность, очень часто можно увидеть коттеджи и бунгало с такой крышей.
