Последовательность обжима витой пары: Как обжать витую пару. Схема

Содержание

Как обжать витую пару. Схема

В наши дни в кругах IT специалистов вряд ли остались те, кто не знает, как обжимать витую пару, но, судя по статистике поисковых систем, запросы на подобие «обжим витой пары» пользуются огромным спросом (десятки тысяч ежемесячно). Это значит, что вопрос этот остается актуальным. Большинство людей не знают как обжать витую пару, либо забывают правильный порядок проводов-терморегуляторов.

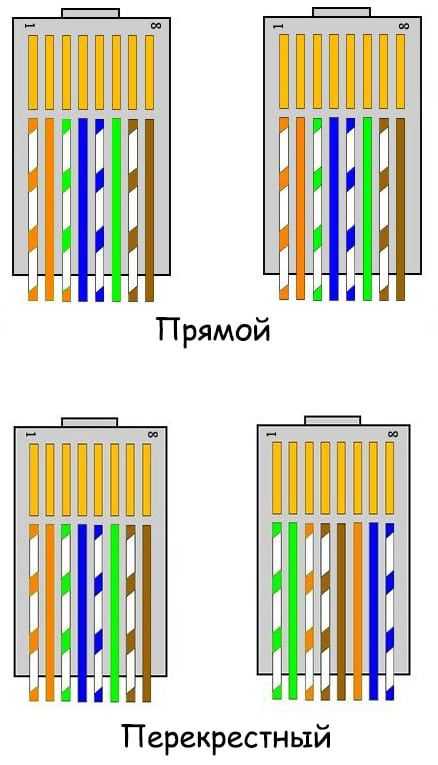

На изображении выше проиллюстрированы 2 варианта обжимки витой пары: прямой и кроссовый. Обычно нужна прямая обжимка. Это тот случай, когда идет соединение коммутатора с сетевой картой Вашего компьютера. Чтобы запомнить последовательность проводов витой пары, существует несколько простейших правил:

  • провода одного цвета и полосатые идут по очереди
  • начинать нужно с провода, который имеет бело-оранжевые цвета
  • в середине располагается синяя пара
  • исключительно все пары должны быть рядом, кроме зеленой

Эту последовательность нужно просто запомнить и попрактиковать на деле. После 1-2 раз правильного обжима последовательность уложится в Вашей голове, и далее Вы уже будете все делать на автоматизме. Итак, еще раз:

  1. Оранжевая пара,
  2. Зеленый провод,
  3. Синяя пара
  4. Бело-зеленый провод
  5. Коричневая пара.



Каким образом обжимают кабель «витая пара»?

Для того, чтобы обжать витую пару, Вам будут нужны специальные клещи для обжимки (их часто называют просто — обжимка). В них есть специальный разъем RJ45, чтобы сжимать каждый пин.



Сначала нужно снять защитную оболочу кабеля с помощью тех же клещей — «обжимки»: у нее есть специальные два лезвия у основания. Далее нужно слегка прижать клещи и потянуть вверх — в результате этих действий оболочка снимается. Должно остаться около одного-полтора сантиметра чистого открытого кабеля.



Далее нужно разделить витую пару сначала на 4, потом на 8 и попробовать расположить проводах в указанном выше порядке. Здесь важно, чтобы эти провода были по максимуму прямыми и располагались близко друг к другу, потому что они могут перепутаться во время вставки в разъем. Далее нужно вставить провода в джек RJ45. Обычно первый раз ничего не получается, и все провода будут путаться и залезать не на свое место. Здесь нужно набраться терпения. При постоянной практике Ваши навыки и ловкость будут совершенствоваться и будет получаться намного лучше.



Когда полностью все провода витой пары стали на свои места в коннекторе, нужно вставить его в слот RJ-45 в обжимке (обжимных клещах) и сильно прижать до упора. Далее нужно зажать обжимной инструмент специфического щелчка, который издается фиксатором (это не что иное как пластиковая клипса на разъеме, удерживающем кабель).



Поздравляем! Вы обжали свою первую витую пару



Кстати, купить витую пару, обжимной инструмент, коннеторы RJ-45 и все аксессуары и комплектующие Вы можете в нашем интернет-магазине ua. setevoe.com.ua





Как правильно обжать витую пару на 8 и 4 жилы: пошаговая инструкция и схемы

Организация локальной сети невозможна без специального коммутационного шнура и разъема 8P8C. Шнур, с помощью которого соединяются коммутационные и компьютерные устройства в сети, представляет собой кабель типа «витая пара» c разъемом 8P8C на конце. Часто возникает потребность изменить конфигурацию локальной сети: перенести устройства, укоротить, удлинить кабель. Вот тут-то обжим или распиновка витой пары может стать камнем преткновения. Ведь раньше этим занимались только специалисты. Но, оказывается, несложно сделать это самостоятельно, если иметь нужный инструмент и знать, как произвести распиновку витой пары.

Необходимый инструмент

Для качественного выполнения данной работы желательно иметь такой инструмент:

  • Кримпер.
    Специальные клещи, с помощью которых производится соединение кабельных жил и разъема.
  • Стриппер. Инструмент для снятия изоляции и обрезки кабеля.
  • Тестер витой пары. Можно обнаружить обрыв или не правильную обжимку.
  • Коннектор для витой пары RJ-45 (8P8C).

Для того чтобы выполнить обжим, достаточно иметь кримпер, а, собственно, изоляцию можно снять аккуратно монтажным ножом. Ели кабель новый, то тестировать его не нужно.

Что такое витая пара?

Витая пара — это кабель, под изоляцией которого находится 8 или 4 медных жил, также покрытых изоляцией и сплетенных попарно. Изоляция каждой жилы имеет определенный цвет, а у пары эти цвета похожи. Например, красный и красно-белый, зеленый и зелено-белый. Четырёхжильные кабели могут обеспечить передачу данных со скоростью не более 100 Мбит, восьмижильные — до 1000 Мбит/с.

Витая пара бывает:

  • UTP— неэкранированная. Применяется для домашних локальных сетей, наиболее используемый тип.
  • FTP — неэкранированная, фольгированная. Используется для организации сетей в офисах, где передача информации нужна на расстояния до 100м.
  • STP — экранированная. Защитный экран есть у жил и у внешней оплетки. Используется в офисах, где есть помехи для сигналов.
  • S/FTP — у жил нет экранов, но внешний экран есть. Обычно применяется на промышленных предприятиях, где нужна передача сигнала на большие расстояния.
  • SF/UTP — экранированная и фольгированная. Используется в зданиях, где есть большие наводки, помехи, а также нужна качественная передача сигнала на большие расстояния.

Устройство коннектора

Конструкция конвектора имеет 8 углублений, в которые укладываются жилы сетевого кабеля. Соединение их с разъемом и называют обжимкой. В результате этой операции, которая заключается во вдавливании с помощью инструмента жил во внутрь коннектора, создается качественное соединение. Останется только соединять нужные устройства и качественная передача сигнала будет обеспечена. Контакты можно распределять по-разному, в соответствии с типом соединения.

Последовательность выполнения работ по обжиму 8 жильной витой пары

Кабель для интернета из 8 жил используется для организации сетей, где возможна скорость передачи до 1000 Мбит/с. Существуют 2 схемы для обжима витой пары на 8 жил, Т568А (А) и Т568В(В). По ним можно смотреть расположение проводников в контактах в соответствии с цветом изоляции.

Схема T568B наиболее востребована, поскольку применяется для соединения ПК с роутером, Т568А используется, если нужно соединить устройства между собой.

При использовании любой из этих схем последовательность действий такая:

  1. Подготовка кабеля к обжиму. С конца кабеля нужно снять внешний слой изоляции на 2,5—3см. Для этого используют стриппер или универсальный кримпер.
  2. Выравниваем жилы в одной плоскости, отрезаем лишнее, до внешней изоляции останется примерно 1 см.
  3. Расправляем провода в соответствии с выбранной схемой.
  4. Вставляем провода в разъем 8P8C, причем каждая жила должна попасть в свой канал и доходить до упора.
  5. Проверяем правильность расположения проводов в соответствии со схемой.
  6. Вставляем разъем в кимпер и хорошо зажимаем рукоятку, пока не услышим характерный треск.
  7. Повторяем процедуру со вторым концом провода.

Последовательность выполнения работ по обжиму 4 жильной витой пары

Если нужно выполнить обжим 4-х жильного кабеля, то берут тот же разъем 8P8C, но используют не все контакты, а только первый, второй, третий и шестой. Варианты распиновки представлены на рисунке ниже. Последовательность работ такая же, как и при распиновки восьмижильного кабеля.

Когда используется прямой, а когда перекрестный обжим?

Необязательно оба конца витой пары распиниваются по одной схеме. Существует прямой вариант, когда оба конца кабеля обжимаются по одному стандарту. При перекрестном обжиме один конец может быть рапинован по варианту Т568А, а другой —  по Т568В.

А- прямой обжим, В- перекрестный

Существует 3 варианта:

  • Роутер-роутер — распиновка производится по варианту Т568А с двух концов.
  • Роутер-компьютер — обжим производится по прямой схеме.
  • Компьютер-компьютер. Обжим производится по перекрестной схеме.

В заключение предлагаем посмотреть видео о том, как правильно обжать интернет-кабель.

Схема подключения

Cat5: полное руководство

В этой статье
  1. Что такое кабель Cat5?

    1. Что входит в кабель Cat5?
    2. Цвета проводов витой пары
  2. Как работает проводка категории 5?

    1. Как подключить кабель Cat5?
    2. Что произойдет, если неправильно подключить кабель Ethernet?
  3. Схемы подключения категории 5
  4. Типовая книга образцов. Он пережил не только пять столетий.

Что такое кабель Cat5?

Кабель категории 5 или кабель категории 5 — это тип сетевого кабеля, изготовленного путем скручивания внутренних проводов. Вот почему он также известен как сетевой кабель с витой парой

. Наиболее часто используемой формой кабеля Cat5 является кабель Cat5e, который поддерживает пропускную способность сети до 100 МГц. Кабель передает данные со скоростью 1000 BASE-T, то есть со скоростью гигабитного Ethernet.

Эти кабели обычно используются в крупных центрах обработки данных, офисах компьютерных сетей и дома.

Что входит в кабель Cat5?

Базовая структура кабеля категории 5 опубликована ниже.

Как показано на рисунке, кабель Cat5 включает в себя четыре витые пары внутренних кабелей, используемых для передачи данных. Эти четыре пары намотаны, образуя толстую проволоку. На концах кабеля Cat5 или Cat5e должны использоваться разъемы RJ45. Вы можете терминировать кабель Cat5e двумя способами.

  • Проходная муфта
  • Перекрестная оконечная нагрузка

Цвета витой пары

Цвета: оранжевый, зеленый, красный, синий и белый. Расположение этих проводов различается в зависимости от того, какой метод подключения вы выберете: перекрестный или прямой. При прямой передаче с распиновкой T568A порядок цветов: белый/зеленый, зеленый, белый/оранжевый, синий, белый/синий, оранжевый, белый/коричневый и коричневый.

В распиновке T568B порядок цветов: белый/оранжевый, оранжевый, зеленый/белый, синий, белый/синий, зеленый, белый/коричневый, коричневый. В перекрестной передаче порядок цветов для первого конца: белый / оранжевый, оранжевый, белый / зеленый, синий, белый / синий, зеленый, белый / коричневый и коричневый. А на другом конце — белый/зеленый, зеленый, белый/оранжевый, белый/коричневый, коричневый, оранжевый, синий и синий/белый.

Внутренний кабель Cat5 или Cat5e представляет собой витые пары медных проводов, которые передают данные от одного узла к другому, используя концепцию аналоговых или цифровых сигналов.

Проводка позволяет обмениваться данными со скоростью до 100 МГц и поддерживает как высокоскоростной Ethernet, так и гигабитный Ethernet.

Как работает проводка категории 5?

Как подключить кабель Cat5?

Необходимо правильно подключить кабель Cat5. Для этой цели следует консультироваться только с специалистом по компьютерным сетям, но вам следует внимательно следовать приведенным ниже шагам, если вы хотите подключить кабель Cat5 для своих домашних целей.

    • Сначала снимите внешнюю оболочку кабеля категории 5 примерно на 2 дюйма.
    • Вы увидите четыре витые пары, раскрутите их, чтобы они все стояли отдельно.
    • Теперь вы должны установить их в соответствии с вашими потребностями. Если вы хотите перекрестную передачу, то сопоставьте их с помощью схемы ниже.
    • И если вам нужна прямая передача, вы должны выровнять эти цветные провода, используя схему ниже.
    • Теперь снимите цветные провода, чтобы стала видна медь внутри них, и протяните их примерно на 1/2–3/4 дюйма.
    • Теперь вставьте эти провода в вилку RJ45 спереди, чтобы убедиться, что кабель полностью вставлен, а оболочка удлиняет вилку примерно на ½ дюйма, и эта область будет помещена внутрь обжимного инструмента.
    • Возьмите обжимной инструмент и обожмите штекер RJ45.
    • Теперь проверьте правильность расположения проводов в соответствии с приведенными выше шагами.
    • Когда закончите, отрежьте кабель к этой вилке. Лучше всего резать больше, чем вам нужно.
    • Для второго штекера Rj45 выполните указанные выше действия.

Что произойдет, если неправильно подключить кабель Ethernet?

Кабели

Cat5 и Cat5e поддерживают скорость до 100 Мбит/с и имеют четыре витые пары внутренних кабелей. Кабель Ethernet использует два из четырех проводов для своей функции, один для передачи данных, а другой для приема данных. Когда эти два провода подключены неправильно, Ethernet достаточно умен, чтобы использовать две другие пары из четырех пар.

Power Over Ethernet (POE) использует два неиспользуемых провода Ethernet для питания устройства, получающего данные. Неисправность провода не будет мешать вашей передаче до тех пор, пока провода питания и обратного провода не будут перекрещены.

Схемы подключения категории 5

То, что написано выше, будет более понятно, когда мы увидим шаблоны схемы подключения.

Во-первых, мы увидим схему прямого подключения с проводкой 568-A и 568-B.

Теперь см. провод белый и синий они расположены в порядке белый/синий и синий/пока и вставляются в контакты 5 и 4. Белый и оранжевый заказываются парами белый/оранжевый и оранжевый/белый и вставляются в контакты 1 и 2. Бело-зеленый и зелено-белый провода подключаются к контактам 3 и 6, а белый/коричневый и коричневый/белый – к контактам 7 и 8.

Здесь бело-синий и сине-белый провода подключены к контактам 5 и 4. Зелено-белый и бело-зеленый провода подключены к контактам 1 и 2. Оранжево-белый и бело-оранжевый провода подключены к контактам 3 и 6. В то же время контакты белый/коричневый и коричневый/белый находятся на контактах 7 и 8.

Теперь мы увидим схему передачи кроссовера. В перекрестной передаче первый конец содержит оранжевый/белый и оранжевый провода на контактах 1 и 2. Зеленые/белые провода на контакте 3, а на контакте 4 есть синий провод. Синий/белый провода подключены к контакту 5, а зеленый провод – к контакту 6. Коричневый/белый и коричневый провода подключены к контактам 7 и 8. С другой стороны, зеленый/белый и зеленый провода подключены к контактам 1 и 2. Оранжевый/белый и синий провода подключаются к контактам 3 и 4. Синий/белый и оранжевый провода подключаются к контактам 5 и 6. Коричневый/белый и коричневый провода подключаются к контактам 7 и 8.

Использование EdrawMax для создания схемы соединений

Для создания таких схем проводки и кабелей вы можете воспользоваться совершенно бесплатным программным обеспечением EdrawMax . EdrawMax — это программа для создания диаграмм, которую вы можете использовать для создания диаграмм любого типа. Программное обеспечение предназначено для всех, независимо от того, являетесь ли вы сетевым человеком или обычным человеком без опыта работы с компьютерными сетями.

Программное обеспечение содержит все важные инструменты и функции, которые помогут вам с монтажными схемами. Вы можете скачать свою диаграмму в различных форматах и ​​поделиться ею в любой социальной сети. Бесплатная версия программного обеспечения позволяет вам создавать свои диаграммы, но если вам нужны более продвинутые функции, вам придется перейти на платную версию программного обеспечения.

EdrawMax EdrawMax — это мощный, универсальный и в то же время простой в использовании инструмент для построения диаграмм, который позволяет пользователям легко визуализировать идеи.

Загрузить Загрузить

EdrawMax предоставляет новичкам и профессионалам передовые функции для создания профессионально выглядящих диаграмм проще, быстрее и дешевле! Он позволяет создавать более 280 типов диаграмм и должен стать отличной альтернативой Visio.

Схема подключения CAT-5 | Схема перекрестного кабеля

ВЕТЕРАН ПРИНАДЛЕЖИТ Вопросы? Нажмите, чтобы позвонить 561-433-8488 или бесплатный 888-849-2288

Этот Схема проводки CAT5 и схема перекрестного кабеля научат установщика, как правильно собрать кабель CAT-5 с разъемами RJ45 для обычных сетевых кабелей, а также перекрестных кабелей. Обратите внимание, что эти инструкции одинаковы для кабеля CAT-6 и другого типа сетевого кабеля с 4 витыми парами. Также обратите внимание, что в этой статье мы ссылаемся на CAT5e, CAT5 и CAT-5 как на один и тот же тип кабеля. Ethernet-кабель CAT5.


На этой схеме показана последовательность цветных проводов, используемых для кабеля Ethernet стандарта EAI / TIA-568B. Обратите внимание на порядок проводов CAT5. Он должен быть одинаковым на обоих концах кабеля.


На этой схеме показана последовательность цветных проводов, используемых для перекрестного кабеля EAI / стандарта TIA-568A. Обратите внимание на порядок проводов CAT-5.


Монтаж кабеля CAT-5

EIA/TIA-568B, также известный как стандартный Ethernet, представляет собой тип соединения CAT-5, используемый для подключения IP-камеры безопасности и сетевые видеорегистраторы (NVR) в системах IP-видеонаблюдения. Если вы создаете перекрестный кабель, нажмите здесь, чтобы просмотреть схему перекрестного кабеля.

  1. С помощью инструмента для зачистки кабеля снимите наружную оболочку кабеля категории 5 примерно на 1/3 дюйма. Не сорвите и не повредите ни одну из пар внутренних кабелей.

  2. Соберите пары проводов в следующем порядке для сетевых кабелей (стандарт EAI / TIA-568B).

  3. Вставьте провода в разъем RJ45, как показано ниже. Обязательно держите провода в правильном порядке.

  4. Вставьте разъем RJ45 в обжимной инструмент (еще раз тщательно убедитесь, что провода вставлены в правильном порядке). Плотно прижмите обжимной инструмент, чтобы прочно прикрепить RJ45 к кабелю CAT5.

Схема перекрестного кабеля

Чтобы создать перекрестный кабель с кабелем категории 5, следуйте тем же инструкциям, что и выше для Проводка CAT-5, за исключением случаев, когда вы переходите к шагу № 2, используйте приведенную ниже схему перекрестных кабелей:


Автор

Эта статья поддерживается Майк Халдас, соучредитель и управляющий партнер CCTV Camera Pros.
