Конденсаторы для постоянного и импульсного напряжения

Конденсаторы для постоянного и импульсного напряжения применяются в электротранспорте, инверторах, фильтрах.

Номинальная емкость, мкФ	200 — 15000
Допуск емкости, %	10
Номинальное постоянное напряжение, В	800 — 6000
tan, %	0,2
Индуктивность, нГ	<100
Рабочая температура, гр С	от -40 до +70
Диэлектрик	полипропилен
Пропитка	PXE
Долговечность, ч	100 000



Н, мм	250	340	435	530	620	715	805	855
Uhom,	Сном,	Сном,	Сном,	Сном,	Сном,	Сном,	Сном,	Сном,
В	мкФ	мкФ	мкФ	мкФ	мкФ	мкФ	мкФ	мкФ
800-1000	5000	5350	6880	9170	10700	13000	14500	15000
1200	3820	5350	6880	9170	10700	13000	14500	15000
1800	2510	3520	4520	6030	7040	8540	9540	10100
2000	2000	2800	3600	4800	5600	6800	7600	8000
2200	1700	2380	3060	4080	4760	5780	6460	6800
2400	1350	1890	2430	3240	3780	4590	5130	5400
2600	1140	1590	2050	2720	3180	3860	4310	4540
2800	950	1330	1710	2280	2660	3230	3610	3800
3000	850	1190	1530	2040	2380	2890	3230	3400
3200	740	1040	1340	1780	2070	2520	2810	2960
3400	660	925	1190	1590	1850	2250	2510	2640
3600	590	830	1070	1430	1660	2020	2260	2370
4000	470	655	845	1120	1310	1600	1780	1870
4400	400	560	720	960	1120	1360	1520	1600
4800	315	445	570	760	885	1080	1200	1270
5200	266	375	480	640	750	905	1010	1070
5800	224	313	403	540	630	760	850	895
6000	200	280	360	480	560	680	760	800

Способы доставки

1. Самовывоз

Самовывоз осуществляется по адресу г. Новосибирск, ул. Часовая, д. 6.

2.    Доставка ТК

Доставка осуществляется по России и ближайшему зарубежью транспортными компаниями Деловые Линии, Энергия, КИТ, ПЭК или любой другой по желанию клиента.

3.   Сроки доставки

Примерные сроки доставки с момента отгрузки товара. Более точные сроки будут предоставлены менеджером.

Город	Срок доставки
Москва	От 6 дней
Новосибирск	Доставка в день заказа
Санкт-Петербург	От 9 дней
Екатеринбург	От 2-4 дней
Ростов-на-Дону	От 7 дней
Краснодар	От 6-7 дней
Воронеж	От 6 дней
Нижний Новгород	От 6 дней
Самара	От 5 дней
Челябинск	От 4-6 дней
Красноярск	От 2-3 дней
Казань	От 5 дней
Пермь	От 4 дней
Омск	От 1-2 дней
Уфа	От 4-5 дней
Другие города	Уточняйте у менеджеров

Конденсатор / Хабр

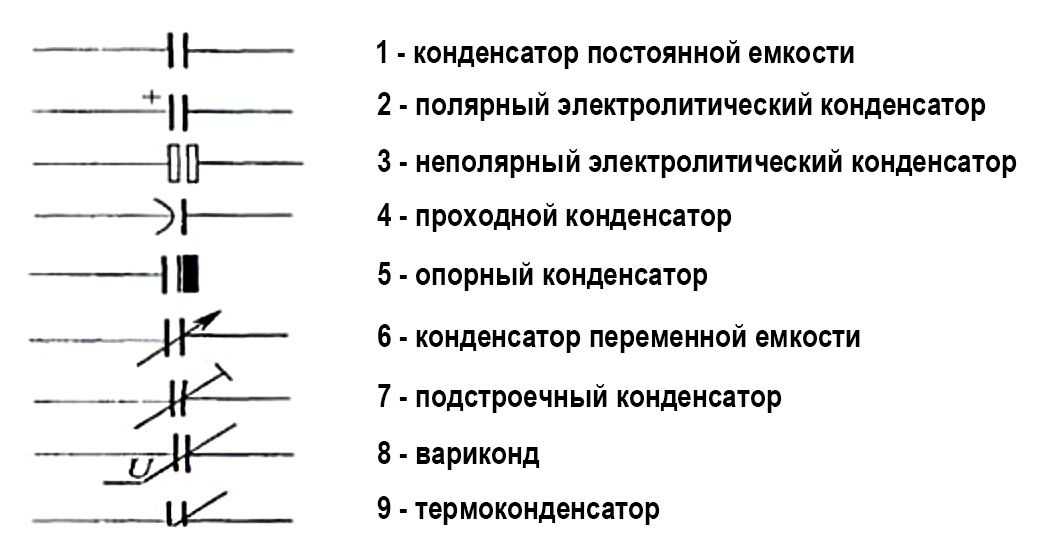

Конденсатор имеет следующее схематическое изображение

Рассмотрим водопроводную модель конденсатора. Ранее мы говорили о том, что ток может течь только в трубе, соединенной в кольцо в замкнутой цепи. Но можно представить пустую емкость, в которую можно заливать воду, пока емкость не заполнится. Это и есть конденсатор — емкость, в которую можно заливать заряд.

Для большей аналогии лучше представить себе водонапорную башню, в модели — трубу бесконечной длины поставленную вертикально. Вода насосом закачивается в эту трубу с нижнего торца и поднимается на высоту. Чем больше воды закачали и чем выше она поднялась — тем сильнее столб воды давит на днище и выше там давление. Так-то в эту бесконечную трубу можно сколько угодно воды (электрического заряда) закачать, но при этом противодавление столба воды будет расти. Если качать заряд генератором напряжения, то когда противодавление сравняется с давлением (напряжением), создаваемым генератором — закачка остановится.

Если характеристикой резистора является сопротивление, то электрической характеристикой конденсатора является емкость.

С=Q/U

Емкость говорит, сколько заряда можно в конденсатор закачать, чтобы напряжение там поднялось до величины U. Можно сказать, что емкость характеризует диаметр трубы. Чем ýже труба, тем быстрее поднимается уровень воды при закачке и растет давление на дне трубы. Давление же зависит только от высоты водяного столба, а не от массы закачанной воды.

В электрических терминах, чем меньше емкость конденсатора, тем быстрее растет напряжение при закачке туда заряда.

Напомню, что электрический ток I равен количеству протекающего заряда Q в секунду. То есть I=Q/T, где T — время. Это все равно, что поток воды исчисляемый кубометрами в секунду. Или килограммами в сек, потом проверим по размерности).

Поэтому конденсатор с маленькой емкостью заполняется зарядом быстро, а с большой емкостью — медленно.

Рассмотрим теперь электрические цепи с конденсатором.

Пусть конденсатор подключен к генератору напряжения.

рис 9. Подключение конденсатора к генератору напряжения.

«Главный инженер повернул рубильник» S1 и.. тыдыщ!!! Что произошло?

Идеальный генератор напряжения имеет бесконечную мощность и может выдавать бесконечный ток. Когда замкнули рубильник в нашу емкость хлынуло бесконечное количество заряда в секунду и она мгновенно заполнилась и напряжение на ней выросло до U.

Теперь рассмотрим более реальную цепь.

Это Вторая Главная Цепь в жизни инженера-электронщика (после делителя напряжения) —
RC–цепочка.

RC -цепочки бывают интегрирующего и дифференцирующего типа.

RC–цепочка интегрирующего типа

рис 10. Подключение RC -цепочки интегрирующего типа к генератору напряжения.

Что произойдет в этой схеме, если замкнуть выключатель S1?

Конденсатор С исходно разряжен и напряжение на нем рано 0. Поэтому ток в первый момент будет равен I=U/R. Затем конденсатор начнет заряжаться, напряжение на нем увеличивается, и ток через резистор начнет уменьшаться. I=(U-Uc)/R. Этот процесс будет продолжаться, конденсатор будет заряжаться уменьшающимся током до напряжения источника U. Напряжение на конденсаторе при этом будет расти по экспоненте.

рис 11. График роста напряжения на конденсаторе при подаче напряжения величиной U (ступеньки).

Вопрос: А если запитать такую цепочку от генератора тока, как будет расти напряжение на конденсаторе?

Почему цепочка называется — «интегрирующего типа»?

Как выше было отмечено, ток в первый момент после подачи напряжение будет равен I=U/R, так как конденсатор разряжен, и напряжение на нем равно 0. И какое-то время, пока напряжение на конденсаторе Uc мало по сравнению с U, ток будет оставаться почти постоянным. А при заряде конденсатора постоянным током напряжение на нем растет линейно.

Uc=Q/C, а мы помним, что ток это количество заряда в секунду, то есть скорость протекания заряда. Другими словами, заряд это интеграл от тока.

Q = ∫ I * dt =∫ U/R * dt

то есть

Uc=1/RC * ∫ U * dt

Но все это близко к истине в начальный момент, пока напряжение на конденсаторе малó.

На самом деле все сводится к тому, что конденсатор заряжается постоянным током.
А постоянный ток выдает генератор тока. (См. вопрос выше)
Если источник напряжения выдает бесконечно большое напряжение и сопротивление R также имеет бесконечно большую величину, то по факту мы имеем уже идеальный генератор тока, и внешние цепи на величину этого тока влияния не оказывают.

RC–цепочка дифференцирующего типа

Ну тут все то же самое, что в интегрирующей цепочке, только наоборот.

рис 12. Дифференцирующая цепочка.

Более подробно свойства RC цепей хорошо освещены в интернете.

Параллельное и последовательное соединение конденсаторов

Так же как резисторы, конденсаторы можно соединять последовательно и параллельно.

При параллельном соединении емкости складываются — ну это и понятно, это как заполнять сообщающиеся сосуды, общий объем получается равным сумме объемов. При последовательном же соединении получится так, что конденсатор с маленькой емкостью заполнится зарядом быстрее, чем конденсатор с большой емкостью. Напряжение на маленьком конденсаторе быстро вырастет почти до напряжения источника ( ну и остальные конденсаторы внесут свой вклад) , ток в общей цепи уменьшится до нуля, и процесс заряда конденсаторов прекратится. Таким образом емкость последовательно соединенных конденсаторов получается меньше емкости самого маленького из них.

Upd.
Рассмотрим более подробно процесс заряда конденсатора на схеме рис.10 (по мотивам учебника И.В.Савельева «Курс общей физики», том II. «Электричество» )
Как было сказано в предыдущей статье О природе электрического тока электрический ток — это движение заряженных частиц. В проводниках ( в отличие от диэлектриков-изоляторов) часть электронов является свободными и такие электроны могут перескакивать от одного атому к другому. В целом проводник электрически нейтрален — отрицательный заряд электронов компенсируется положительным зарядом ядер атомов. Чтобы заставить электроны двигаться нужно создать их избыток на одном конце проводника и недостаток на другом. Этот избыток электронов на одном полюсе создает батарейка вследствие протекающих в ней электрохимических реакций. Когда проводник присоединяется к полюсам батарейки электроны от полюса, где их избыток начинают двигаться к другому полюсу, потому что одноименные заряды отталкивают друг друга. Эти свободные электроны движутся внутри проводника по всему объему.
Движение электронов в RC цепи на рис. 3 имеет другой характер. Поскольку цепь не замкнута (обкладки конденсатора не соединены друг с другом) постоянный ток в цепи идти не может. Поэтому поступающий избыток электронов с полюса батарейки приводит к тому, что проводник теряет электрическую нейтральность. Избыточный заряд q, распределяется по поверхности проводника так, чтобы напряженность поля внутри проводника была равна нулю. Ну это понятно, одноименные заряды отталкиваются и стремятся расположиться подальше друг от друга, то есть на поверхности. Если бы не было резистора R, то перераспределение зарядов по поверхности происходило бы мгновенно. Однако резистор ограничивает ток ( движение зарядов) поэтому перераспределение происходит постепенно. По мере зарядки конденсатора напряжение на нем растет и ток через резистор уменьшается. Избыточные электроны концентрируются на одной обкладке и создают электрическое поле. Это поле отталкивает электроны, находящиеся на другой обкладке и «проталкивает» их дальше по проводнику к отрицательному полюсу батареи. (Знаки + и — в данном случае берем условно). Таким образом в незамкнутой цепи протекает ток заряда конденсатора. Этот ток не постоянный и уменьшается со временем. Однако, если в какой-то момент поменять полярность батареи, то ток потечет уже в обратную сторону. Если это переключение делать достаточно часто, так чтобы конденсатор не успевал полностью зарядиться, то в цепи все время будет течь ток, то в одну, то в другую сторону. Это и происходит, когда говорят, что «конденсатор проводит переменный ток».

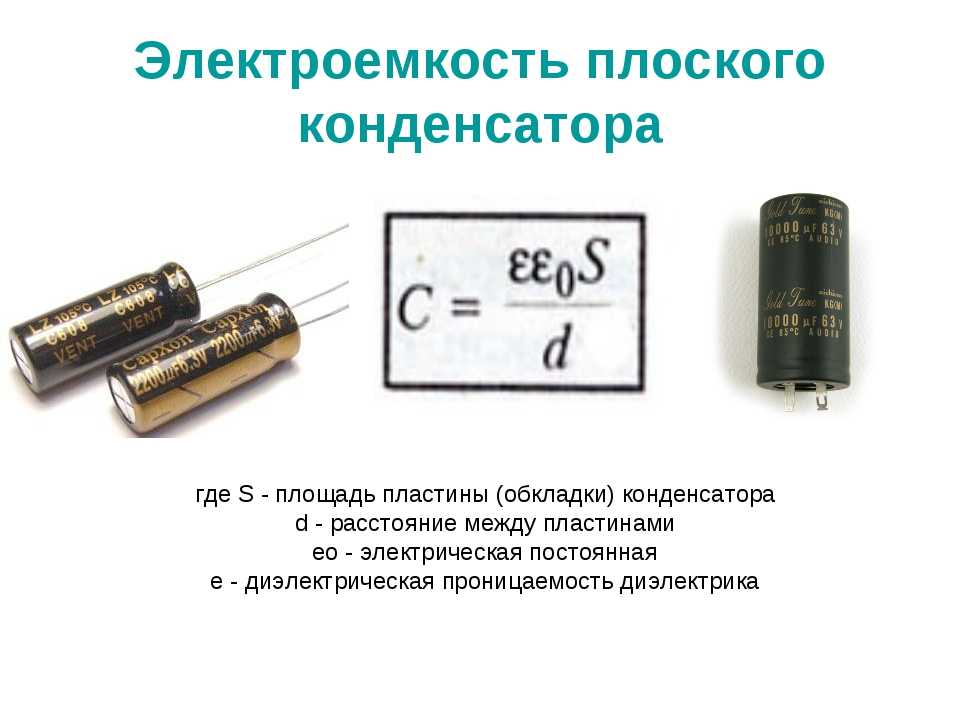

Для плоского конденсатора емкость равна С=ε0*ε*S/d , где d – зазор между обкладками, ε – диэлектрическая проницаемость вещества, заполняющего зазор, S — площадь обкладок.
То есть на емкость влияет не только площадь обкладок и расстояние между ними, но и материал диэлектрика, который между обкладками помещен. Причем на емкость конденсатора материал диэлектрика может влиять достаточно сильно, с разными дополнительными эффектами, см. например статью «Поляризация диэлектрика»

Литература
«Драма идей в познании природы», Зельдович Я.Б., Хлопов М.Ю., 1988
«Курс общей физики», том II. «Электричество» И.В.Савельев
Википедия — статьи про электричество.

Конденсатор постоянной емкости

Электроника устройства и схемы >> Пассивные компоненты >> Исправлено конденсатор

Конденсатор электронное устройство, хранящее электрический заряд. Когда на конденсатор подается напряжение, он накапливает электрическую заряжать. Это хранение заряда может быть фиксированным или переменным в зависимости от по типу конденсатора.

Конденсаторы являются в основном подразделяются на два типа:

• Фиксированные конденсаторы
• Переменная конденсаторы

В В этом руководстве объясняются фиксированные конденсаторы.

Фиксированный конденсатор

фиксированный конденсатор тип конденсатора, который обеспечивает фиксированное количество емкость (емкость означает способность накапливать электрическую заряжать). Другими словами, фиксированный конденсатор является типом конденсатор, хранящий фиксированное количество электрического заряда, не регулируемый.

Фиксированный конденсаторы делятся на несколько типов в зависимости от диэлектрических свойств. материал, используемый для их изготовления. Различные типы фиксированных конденсаторы:

• Бумага конденсатор
• Пластик конденсатор или пластиковый пленочный конденсатор
• Керамика конденсатор
• Слюдяной конденсатор
• Электролитический конденсатор
• Суперконденсатор

• Бумага конденсатор

Бумажный конденсатор Тип конденсатора, в котором в качестве диэлектрика используется бумага. накапливать электрический заряд. Он состоит из бумажных листов и алюминиевые листы. Бумажный лист покрывают воском или маслом, чтобы защитить его от вредной внешней среды. Бумажные конденсаторы конденсаторы фиксированного типа, что означает, что они предлагают смешанные емкость.

бумажный конденсатор изготавливается путем помещения листа бумаги между двумя алюминиевые листы. Бумажный лист, помещенный между алюминиевым листы действуют как диэлектрик, а алюминиевые листы действуют как электроды. Бумага плохо проводит электричество. Поэтому, бумага не пропускает электрический ток между двумя электроды (алюминиевые листы). Однако бумажный лист позволяет электрический поля между двумя электродами.

Бумага листы и алюминиевые листы скручены вместе в виде цилиндр и проволочные выводы прикреплены к обоим концам алюминиевые листы. Затем весь цилиндр покрывают воском. чтобы защитить его от влаги. Бумажные конденсаторы используются в высоких применения с высоким напряжением и током. Читать полная статья……

Пластик конденсатор — это тип конденсатора, в котором используется пластиковая пленка. как диэлектрик для накопления электрического заряда. В пластике конденсаторы, полипропилен, полиэстер, полифениленсульфид и полиэтилентерефталат обычно используются в качестве диэлектрики. В пластиковых конденсаторах пластиковые листы используются для используются диэлектрические конструкции и алюминиевые или цинковые листы построить электроды конденсатора. Пластиковые конденсаторы широко используются в схемах с низкими потерями и высоким требуется сопротивление изоляции.

Типы пластиковые конденсаторы

Пластик конденсаторы подразделяются на два типа:

• Пленочная фольга конденсаторы
• Металлизированный пленочные конденсаторы

Пленочная пленка конденсаторы

пленочный фольговый конденсатор изготавливается путем помещения пластикового листа между два алюминиевых листа. Пластиковый лист, помещенный между алюминиевые листы действуют как диэлектрик, а алюминиевые листы действует как электроды. Пластиковые листы и алюминиевые листы затем скручиваются в виде цилиндра, а проволочные выводы крепится к обоим концам алюминиевых листов.

Пластик является плохим проводником электричества. Поэтому не позволяет протекание электрического тока между электродами (алюминиевыми листами). Однако пластиковый лист пропускает электрическое поле между двумя электроды.

Металлизированный пленочные конденсаторы

В металлизированные пленочные конденсаторы, пластиковый лист непосредственно покрыты алюминием. Алюминий, нанесенный на пластик, действует как электроды и пластиковый лист действуют как диэлектрик.

основное преимущество использования пластиковых конденсаторов перед натуральными конденсаторы заключается в том, что пластиковый лист искусственный или синтетический. Таким образом, мы можем увеличить толщину и теплостойкость пластикового диэлектрика.

различные применения пластиковых конденсаторов включают фильтры, детекторы пикового напряжения и аналого-цифровые преобразователи. Читать статью полностью……..

• Керамика конденсатор

Керамические конденсаторы наиболее широко используемые конденсаторы в электронной схемы. Эти конденсаторы используются при накоплении большого заряда. и требуется небольшой физический размер.

В керамический конденсатор, керамический материал используется в качестве диэлектрика и в качестве электродов используются проводящие металлы. Керамический материал выбран в качестве диэлектрика из-за его большой способности позволять электростатическое отталкивание и притяжение.

Керамика диэлектрик является плохим проводником электричества. Поэтому не позволяет электрический ток между двумя электродами. Тем не менее, керамический диэлектрик пропускает электрическое поле между двумя электродами. Читать статью полностью………

• Слюда конденсатор

Конденсаторы слюдяные стабильные, надежные и высокоточные конденсаторы. Эти конденсаторы доступны от низкого напряжения до высокого напряжения. Слюдяные конденсаторы используются в приложениях с высоким желательны точность и низкое изменение емкости во времени. Эти конденсаторы могут эффективно работать на высоких частотах.

Виды слюды конденсаторы

Слюда конденсаторы подразделяются на два типа:

• Штабелированные слюдяные конденсаторы
• посеребренный слюдяные конденсаторы

Слюда пакетированная конденсаторы

многослойные слюдяные конденсаторы изготовлены из тонких листов слюды, помещенных друг над другом, и каждый лист слюды будет разделен тонкие металлические листы из алюминия или меди.

Затем весь блок помещен в пластиковый корпус для защиты от влаги и механическое повреждение. Листы слюды, помещенные между металлическими листами действует как диэлектрик, а металлические листы действуют как электроды.

Посеребренная слюда конденсатор

В конденсатор из посеребренной слюды, лист слюды покрыт непосредственно с серебром. Это можно сделать с помощью техники скрининга. Читать полностью статья………

Ан электролитический конденсатор — это тип конденсатора, в котором используется электролит как один из его электродов для достижения большой емкости. Электролитические конденсаторы в основном используются при высоком заряде требуется хранение в небольшом объеме.

Электролитические конденсатор состоит из двух алюминиевых фольг (анода и катода), алюминиевых оксидный слой, электролитическая бумага и жидкий электролит. жидкий электролит содержит атомы или молекулы, которые получили или потеряли электроны.

В электролитический конденсатор, анод и катод часто конструируются с использованием чистой алюминиевой фольги. Анодная алюминиевая фольга покрыта с тонким слоем изолирующего слоя оксида алюминия. Этот изолирующий слой оксида алюминия действует как диэлектрик электролитический конденсатор. Катод и анод с оксидным покрытием разделены электролитической бумагой. Электролитическая бумага это пропитан жидким электролитом.

катод покрыт очень тонким изолирующим оксидным слоем, формируется естественным путем. Однако этот оксидный слой очень тонкий. по сравнению с оксидным слоем анода. Читать полная статья………

• Суперконденсатор

Суперконденсаторы могут хранить большое количество электрического заряда по сравнению с электролитические и все остальные типы обычных конденсаторов. Суперконденсаторы также известны как ультраконденсаторы или электрические конденсаторы. двухслойные конденсаторы.

Суперконденсатор состоит из двух электродов, сепаратора и электролита. Электролит представляет собой смесь отрицательных ионов и положительных ионов, растворенных в вода. Два электрода суперконденсатора разделены по разделителю.

левый боковой электрод соприкасается с левой боковой жидкостью электролит аналогично; правый боковой электрод соприкасается с правым жидким электролитом. Два противоположных заряда образуются в области, где поверхность электрода и жидкость электролит вступает в контакт. Эти противоположные заряды представлен в виде двух слоев электрического заряда.

Один на поверхности электрода формируется слой заряда с полярность и в жидкости образуется еще один слой заряда электролит вблизи поверхности электрода с противоположной полярностью. Эти два слоя заряда разделены монослоем воды. молекулы. Молекулы растворителя или воды, которые разделяют противоположные заряды действуют как диэлектрик. Читать статью полностью…………

Типы конденсаторов — Конденсаторы — Основы электроники

Конденсаторы

В электрическом и электронном оборудовании очень часто необходимо использовать конденсаторы для соединение сигнала между каскадами усилителя, обход сигнала от различных элементов, каскады развязки, фильтрация пульсаций от источников питания, формирование сложных сетей фильтрации сигналов, и формирование настроенных цепей для генераторов и усилителей. В этих различных приложениях разработчик оборудования может выбирать из двух широких групп типов конденсаторов: фиксированный и переменный . Подробная информация о широком ассортименте коммерческих типов будут обсуждаться в этом разделе.

Конденсаторы постоянной емкости

Фиксированный конденсатор сконструирован таким образом, что он имеет фиксированное значение емкости. который нельзя отрегулировать. Фиксированные конденсаторы классифицируются в зависимости от типа используемого материала: его диэлектрик, такой как бумага, керамика, слюда или электролит.

Бумажные конденсаторы

Бумажный конденсатор состоит из плоских тонких полос металлической фольги, разделенных вощеными проводами. бумага (диэлектрический материал). Бумажные конденсаторы обычно имеют емкость от 100 пикофарад. примерно до 10 мкФ. Рабочее напряжение бумажного конденсатора редко превышает 600 вольт. Бумажные конденсаторы покрыты воском, чтобы предотвратить вредное воздействие влаги и предотвратить коррозию и утечку.

На бумажных конденсаторах используется множество различных видов внешнего покрытия, самым простым из которых является трубчатый. картонное покрытие. Некоторые типы бумажных конденсаторов заключены в очень прочный пластиковый корпус. Эти типы очень прочный и может использоваться в гораздо более широком диапазоне температур, чем трубчатый картон. На рисунке ниже показана конструкция трубчатого бумажного конденсатора.

Бумажный конденсатор.




Пленочные конденсаторы

Здесь диэлектрическим материалом является пластиковая пленка, используемая отдельно или в виде ламината с бумагой. Пленка обладает высокой механической прочностью, длительной термостойкостью и химической инертностью. если герметично. В качестве материалов обычно используются полипропилен, полистирол и полиэтилен. Конструкция рулона пленочных конденсаторов такая же, как и у бумажных конденсаторов.

Слюдяные конденсаторы

Базовая конструкция слюдяного конденсатора показана на рисунке ниже. Он состоит из нескольких плоских полосок металлической фольги, разделенных прокладками одинаковой формы. полоски слюды. Полоски фольги служат обкладками конденсатора, а слюда выступает в роли диэлектрик. Чередующиеся пластины соединяются вместе. Вся конструкция заключена в литой пластик.

Слюдяной конденсатор.

Альтернативная конструкция — это «посеребренный» слюдяной конденсатор. В этой конструкции очень тонкие слои серебра наносятся непосредственно на одну сторону слюды, а пластины сложены вместе так, что чередующиеся слои серебра разделены чередующимися слоями слюды. В результате получается эквивалент конструкции из фольги. Этот метод позволяет должны быть соблюдены более строгие производственные допуски, поскольку методы точной маскировки позволяют площадь наплавленной пластины должна быть определена с большей точностью и большей однородностью, чем в фольгированной конструкции. Кроме того, толщина собранного конденсатора меньше, из-за тонкости наплавляемой пластины.

Слюда является отличным диэлектриком и может выдерживать более высокое напряжение, чем бумажный диэлектрик. одинаковая толщина. Обычные номиналы слюдяных конденсаторов варьируются примерно от 10 пФ до 100 нФ.

Керамические конденсаторы

Керамический конденсатор назван так потому, что он содержит керамический диэлектрик. Один из видов керамики конденсатор использует полый керамический цилиндр как форму, на которой строится конденсатор, и как диэлектрический материал. Пластины состоят из тонких пленок металла, нанесенных на керамический цилиндр.

Второй тип керамического конденсатора изготавливается в форме диска. Конструкция состоит из керамического диска с металлическими пластинами, нанесенными на противоположные стороны. из керамического материала. После прикрепления лидов к с каждой стороны конденсатора конденсатор полностью покрыт изолирующим влагозащитным покрытием. Керамические конденсаторы обычно имеют емкость от 1 пФ до 100 нФ и могут использоваться с напряжения до 30 кВ.

Электролитические конденсаторы

9Электролитический конденсатор 0171 используется там, где требуется большая емкость. Как название подразумевает, что электролитический конденсатор содержит электролит. Этот электролит может быть в виде жидкости (влажный электролитический конденсатор). Мокрый электролитический конденсатор больше не используется из-за осторожности, необходимой для предотвращения проливания электролита. Сухой электролитический конденсатор состоит по существу из двух металлических пластин, разделенных электролитом. Во многих случаях конденсатор размещается в цилиндрическом алюминиевом контейнере, который действует как отрицательный вывод конденсатора. Положительный вывод (или выводы, если конденсатор многосекционный) — наконечник (или наконечники). на нижнем конце контейнера. Значение(я) емкости и номинальное напряжение конденсатора обычно печатаются на боковой стороне алюминиевого корпуса.

Внутренне электролитический конденсатор устроен аналогично бумажному конденсатору. Положительная пластина состоит из алюминиевой (или танталовой) фольги, покрытой очень тонкой пленкой оксида. Эта тонкая оксидная пленка (которая образуется в результате электрохимического процесса) действует как диэлектрик конденсатора. Рядом и в контакте с оксид представляет собой полоску бумаги или марли, пропитанную пастообразным электролитом. Электролит действует как отрицательная пластина конденсатора. Затем наносится вторая полоска алюминиевой фольги. помещают напротив электролита, чтобы обеспечить электрический контакт с отрицательным электродом (электролитом). Когда три слоя на месте, они сворачиваются в цилиндр.

Электролитический конденсатор имеет два основных недостатка по сравнению с бумажным или пленочным конденсатором: электролитический тип поляризованный и имеет низкое сопротивление утечки . Это означает, что если Положительная пластина может быть случайно подключена к отрицательной клемме источника, тонкий оксид пленочный диэлектрик растворится, и конденсатор станет проводником (т. е. закоротит). Полярность клеммы обычно маркируются на корпусе конденсатора. Так как электролитический конденсатор чувствителен к полярности, его использование обычно ограничивается цепью постоянного тока или цепью, в которой Напряжение переменного тока накладывается на напряжение постоянного тока. Имеются специальные электролитические конденсаторы. некоторые приложения переменного тока, такие как пусковой конденсатор двигателя. Сухие электролитические конденсаторы различаются размером примерно от 1 микрофарад до нескольких тысяч микрофарад.

Тип используемого диэлектрика и его толщина определяют величину напряжения, которое можно безопасно приложить к электролитический конденсатор. Если напряжение, приложенное к конденсатору, достаточно велико, чтобы заставить атомы Если диэлектрический материал станет ионизированным, между пластинами возникнет дуга. В большинстве других типов конденсаторов, искрение разрушит конденсатор. Однако электролитический конденсатор обладает способностью заниматься самоисцелением. Если искрение небольшое, электролит восстановится сам. Если дуга слишком большой, конденсатор не будет самовосстанавливаться и выйдет из строя.

Переменные конденсаторы

Переменный конденсатор сконструирован таким образом, что его емкость может изменяться. Существуют две разновидности переменных конденсаторов: подстроечные и подстроечные.

Настроечные конденсаторы

В ряде приложений оператор оборудования должен настраивать свое оборудование, изменяя емкость в достаточно широком диапазоне. Типичным подстроечным конденсатором является роторно-статорный конденсатор. Он состоит из двух наборов металлических пластин, расположенных так, что пластины ротора перемещаются между пластины статора. Воздух является диэлектриком. При изменении положения ротора значение емкости также изменяется. Особое внимание уделяется разработке и производству этих конденсаторы для обеспечения легкости и плавности вращения вместе с точно предсказуемое изменение во всем диапазоне вращение. Этот тип конденсатора обычно используется для настройки радиоприемники. Его внешний вид показан на рисунке ниже.

Подстроечный конденсатор.




Подстроечные конденсаторы

Существуют приложения, такие как определенные типы настроенных схем, в которых точное значение емкости, требуемой в цепи, нельзя предсказать или контролировать с помощью требуемой точность. В таких приложениях полезно иметь в наличии конденсатор, который можно регулируется до точного требуемого значения при выравнивании оборудования после сборки.
