Как пользоваться мультиметром: измеряем напряжение, ток, сопротивление

Ни один электрик — профессионал или начинающий — не обходится без измерительного прибора — мультиметра. С его помощью можно измерить напряжение в сети, проверить целостность проводов и другие параметры и характеристики электрических цепей и их элементов. В этой статье будем говорить о том, как пользоваться мультиметром.

Содержание статьи

• 1 Назначение и функции
• 2 Внешнее устройство
  • 2.1 Общее строение и назначение разъемов
  • 2.2 Режимы и пределы измерений
• 3 Как проводить измерения электрических параметров
  • 3.1 Измеряем напряжение
  • 3.2 Как пользоваться мультиметром для измерения тока
  • 3.3 Режим измерения сопротивления
• 4 Прозвонка проводов мультиметром

Назначение и функции

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин. Перечень измерений зависит от модели и может значительно отличаться. Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.

Мультиметры бывают стрелочными и электронными

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.

Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

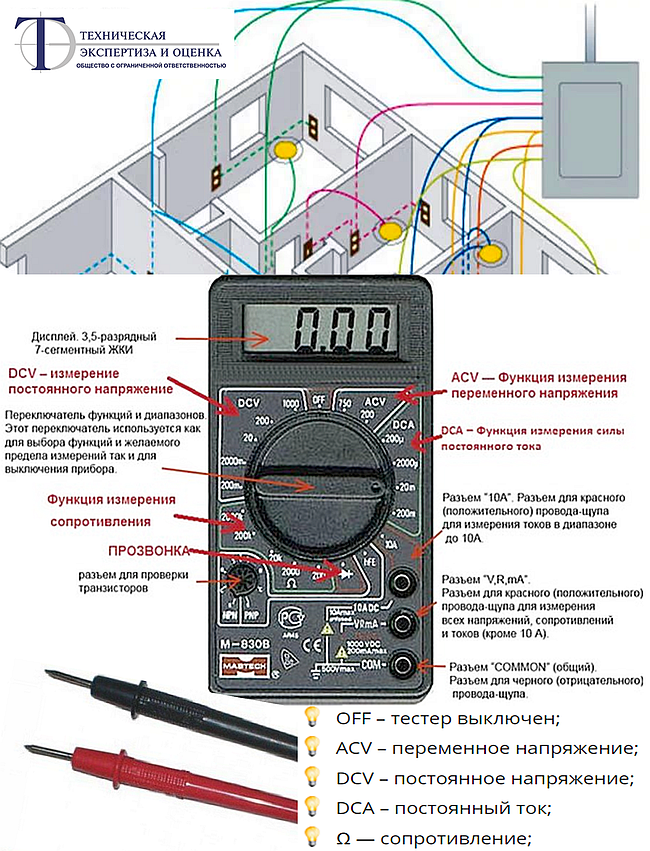

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

• Положение OFF — выключение прибора.
• ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
• DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
• 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
• HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
• Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
• Ω — измерение сопротивлений.
• DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

инструкция по правильной работе с прибором при проведении различных измерений

При работе с электроникой и проводами нередко возникает необходимость измерить постоянную и переменную силу тока, напряжение, сопротивление и прочие параметры сети. Чтобы не покупать для этого кучу различной аппаратуры, был изобретён мультиметр. Подключить и использовать этот небольшой и простой в применении прибор может любой электрик-любитель в домашних условиях.

• Виды приборов
• Принцип и режимы работы
• Измерение различных величин
  • Общие правила
  • Сила тока
  • Сопротивление элементов цепи
  • Постоянное и переменное напряжение
• Дополнительные возможности

Виды приборов

Мультиметры бывают цифровыми и аналоговыми. Первые являются более современными, точными и удобными, но последние всё ещё используются из-за того, что при некоторых измерениях электрические устройства просто перестают работать. В функции прибора всегда входит вычисление напряжения, тока и сопротивления. Помимо этой программы-минимум производители разных моделей часто добавляют дополнительные возможности, среди которых:

• измерение дополнительных величин: объёма конденсаторов, частоты тока, индуктивности, температуры, электрической ёмкости, некоторых параметров полупроводниковых триодов;
• прозвонка диодов;
• автоматический выбор предела измерений;
• звуковой пробник;
• встроенный генератор простых частот для проверки исправности линий передачи или усиления сигналов;
• возможность проверить цепь на короткое замыкание и целостность проводов;
• фиксирование и запись результатов;
• возможность подключить прибор к компьютеру, передавать данные измерений сразу на него и сохранять в цифровом виде.

В продаже также имеются щупы-«насадки» к мультиметрам в виде клемм, плоскогубцев, зажимов, иголок разной длины и толщины, а также других форм для более удобного использования устройства в разных ситуациях.

Большинство электриков-любителей и домашних мастеров используют мультиметры из серии M-830 и DT-830. Это довольно дешёвые устройства со средним классом точности (1%) и разрядностью в 3,5. Номер модели показывает новизну модификации прибора, но отличия в функционале довольно незначительны и не будут особо заметны при проведении измерений дома. Работа со всеми из них проводится по одной и той же схеме — общие инструкции и порядок действий не отличаются, разница только в дополнительных возможностях.

Принцип и режимы работы

В верхней части устройства можно увидеть ЖК-дисплей из семи сегментов, на который будут выводиться результаты работы. Ниже расположена приборная панель, в центре которой находятся переключатель, контролирующий тип и диапазон измеряемой величины.

По умолчанию он стоит на позиции Off. От неё по часовой стрелке идут секции для следующих режимов работы:

• V~ — определение переменного напряжения. Максимальная величина может составлять 200 или 600 вольт.
• A- или ACV — измерение постоянного тока. Пределы могут быть 200 или 2000 микроампер, а также 20 или 200 миллиампер. На некоторых моделях присутствует секция для высоких значений до 10 A.
• A~ — переменный ток. Режим имеется не на всех приборах.
• Значок динамика — прозвонка проводки. Реагирует характерным звуком, если сопротивление на участке меньше определённого значения.
• Символ анода и катода — проверка исправности и полярности диода. Показывает разницу в его плюс-минус переходе.
• Ω — определение сопротивления. Режимы диапазонов: 200 и 2000 Ом, 20, 200, и 2000 кОм.
• V- или DCV — определение постоянного напряжения. Имеет пять предельных значений: 200 и 2000 мВ, 20, 200 и 600 В.

Могут быть и другие обозначения, которые будут указаны в инструкции к определённой модели. Ниже панели управления находятся разъёмы устройства:

• Верхнее гнездо 10 A. К нему подключается плюсовой щуп при измерениях тока значением до 10 ампер.
• Среднее гнездо с обозначением VΩmA или подобным — для плюсового провода во всех остальных режимах.
• Нижнее гнездо COM — разъём для общего или минусового провода во всех случаях использования устройства.

Кроме того, слева от них находится разъём для проверки транзисторов, если у прибора имеется такая функция. Ещё бывает дополнительное гнездо для измерения микротоков значением до 200 мкА.

Измерение различных величин

В комплекте с мультиметром всегда идут два щупа — чёрный и красный. Первый из них имеет отрицательный заряд, второй — положительный. С помощью них и проводятся измерения: один конец каждого из проводов подключается к устройству, а другой — к элементу или участку электрической цепи.

Общие правила

При измерении разных величин алгоритм работы с мультиметром будет отличаться, но существует несколько общих рекомендаций. К ним относятся, например, правила техники безопасности:

• Щупы можно держать только за изолированную часть, не касаясь металлической иголки. Это может не только повлиять на результаты измерений, но и привести к удару электрическим током. Целостность изоляции при каждом использовании необходимо проверять. Если она повреждена, провод нужно замотать изолентой или заменить. Особенно опасно применять повреждённые щупы при измерении напряжения.
• Перед подключением мультиметра к участку сети необходимо тщательно проверить правильность настроек величины и пределов измерений, а также соответствие щупов нужным разъёмам. Важно никогда не измерять напряжение, если щуп подключён к гнезду A10 — это вызовет короткое замыкание.
• При неуверенности в диапазоне величин нужно начинать с самого большого значения и постепенно уменьшать его, пока дисплей не покажет цифры. Причина этого в том, что при попытке измерить ток или напряжение, значение которых намного выше предела, мультиметр может выйти из строя.
• При изменении диапазона желательно снимать щупы или обесточивать цепь, иначе прибор сломается. Исключение составляет измерение сопротивления.

Единицы измерения, отображаемые на дисплее мультиметра, учитывают выбранный на приборе предел, то есть могут быть показаны, например, сразу в килоомах или микроамперах. Результат выдаётся с точностью до сотых, поэтому при получении слишком маленьких значений он может не отображаться — чтобы исправить это, нужно уменьшить диапазон.

Сила тока

Чтобы измерить силу тока, мультиметр нужно подключить к разрыву в электрической цепи. Для этого её нужно будет разомкнуть и сомкнуть с помощью щупов, которые на момент измерения станут одним проводом — с этим могут возникнуть определённые сложности. Помочь решить проблему могут 2 клеммника для мягких проводов, которые временно крепятся к щупам.

Сначала систему отключают от питания, затем один из проводов в ней разрезается. Потом подключается мультиметр — красный щуп подсоединяется к плюсовому полюсу источника питания, а чёрный — к следующему за ним элементу. Затем они вставляются в соответствующие разъёмы на приборе для измерений. Для первого это будет верхнее или среднее гнездо, для второго — нижнее. Выбирать их нужно исходя из предполагаемой силы тока.

После этого в систему подаётся питание, стрелку на приборе поворачивают, и он измеряет нужную величину. Желательно проводить эту процедуру как можно быстрее — при задержке в 10 секунд провода начинают нагреваться, из-за чего могут возникнуть неполадки. Во время всего процесса стоит соблюдать осторожность и избегать любых контактов с неизолированными элементами системы.

Постоянный и переменный ток измеряются одинаково. Если указать неверный тип, то прибор не будет показывать никаких цифр.

Сопротивление элементов цепи

Измерять сопротивление с помощью мультиметра проще и безопаснее всего. Для этого нужно подключить щупы прибора к элементу, перевести стрелку выключателя в сектор Ω и дождаться вывода цифр на дисплей. Единственный нюанс, который стоит учесть — это то, что цепь перед процедурой нужно отключить от питания и полностью «разрядить», иначе показания могут быть неправильными. Так происходит потому, что мультиметр определяет препятствование цепи прохождению по ней электричества за счёт самостоятельного создания в проводе незначительного напряжения и по его падению вычисляет сопротивление.

Когда прибор при попытке измерить эту величину выдаёт 0, диапазон измерений необходимо уменьшить. А если на дисплее будет отображаться 1, ol или over, то, наоборот, увеличить. Устройству эти процедуры никак не вредят.

Постоянное и переменное напряжение

Чтобы изменить напряжение мультиметром, нужно определить, переменное оно или постоянное, после чего поставить стрелку прибора в соответствующее положение. Диапазон подбирается так же, как и в случае с током — при неуверенности в числах выбирается наивысшая граница, которая затем постепенно снижается, если нужно. Это убережёт устройство от перегревов, при которых может сгореть предохранитель или внутренние элементы.

Мультиметр нужно подключать к измеряемому элементу цепи параллельно, касаясь его щупами с двух сторон. Прибор измерит разницу потенциалов и выведет на экран вычисленное с помощью неё напряжение. Если это значение будет отрицательным, значит, чёрный щуп подключён к катоду.

Дополнительные возможности

Разобравшись, как правильно пользоваться мультиметром для вычисления основных величин, можно переходить к изучению дополнительных функций прибора. Самая востребованная из них — это определение целостности проводов с помощью так называемой прозвонки. Провести эту процедуру несложно. Сначала нужно поставить стрелку прибора на соответствующий режим — обычно он обозначен изображением динамика или звуковых волн. Затем подключить щупы (чёрный в нижнее гнездо, красный — в среднее) и расположить их по краям цепи. Если она целая, то устройство издаст звуковой сигнал.

Питание на участке перед проведением проверки нужно отключить. Помимо вычисления неполадок с помощью этой функции можно проверить то, какие провода соединены между собой в квартире, где проходит несколько кабелей с изоляцией одного цвета.

Мультиметром также можно проверить исправность диода. Если у конкретной модели прибора не предусмотрено для таких целей отдельной функции, это можно сделать в режиме определения сопротивления или прозвонки. Чёрный щуп нужно подключить к отрицательному концу диода, а красный — к положительному. Сопротивление должно присутствовать только в одном из них. Если оно есть в обоих направления или отсутствует вообще, то диод несправен.

Сложнее дело обстоит с проверкой светодиода. Он начинает работать только при поступлении тока в определённом диапазоне напряжения, потому при обычной проверке значения могут не подойти. Для того чтобы достоверно проверить его, понадобиться мультиметр с разъёмом для подключения транзисторов. Включать светодиод нужно «плюсом» в отверстие C (collector) и «минусом» в E (emitter) на секции NPN и наоборот на PNP. Если он исправен, то начнёт светиться. Определить положительный и отрицательный электроды у светодиода можно по их длине — «минус» обычно короче, чем «плюс».

У некоторых мультиметров есть функция проверки ёмкости конденсатора. Её диапазоны бывают в значениях от 2 нФ до 20 мкФ, а принцип проведения измерений ничем не отличается от прочих. Если таковой нет, то косвенно проверить исправность этого устройства можно с помощью режима определения сопротивления. Предел измерения нужно выставить на 20—2000 кОм, а щупы подключить к конденсатору.

Если он работает, то сопротивление сначала будет на нуле, но затем начнёт медленно увеличиваться, пока не дойдёт до максимального значения, и прибор не покажет цифру «1». Однако, такой способ ненадёжен — он не показывает ёмкость устройства и не может определить, справиться ли конденсатор с напряжением.

Раз в год рекомендуется проверять на точность сам мультиметр. Для этого нужно измерить им сопротивление, ток и напряжение в калибровочных схемах, где это значение заранее известно. Делается такая процедура в лабораториях, но многие домашние мастера считают, что для работы с бытовыми электроприборами такая точность не нужна, и пренебрегают ею.
