Принцип работы частотного преобразователя - Электро-Актив

Частотный преобразователь — сложное электронное устройство, принцип работы которого основан на множестве взаимосвязанных механизмов. Попробуем разобрать всё по полочкам.

Каждый преобразователь — уникальный механизм с определённым расположением механизмов и предназначением. Но некоторынее части основные части остаются неизменными.

Входной неуправляемый выпрямитель.
Благодаря ему напряжение сети (220 или 380 V) выпрямляется диодным мостом.
Конденсаторы.
Совершают второй шаг после выпрямителя — фильтруют и сглаживают напряжение.
СУИ ШИМ.
Функция ШИМ состоит в формировании заданной последовательности импульсов определённой частоты (заданной пользователем или производителем). Это происходит за счёт управляемых микросхем и IGBT ключей.

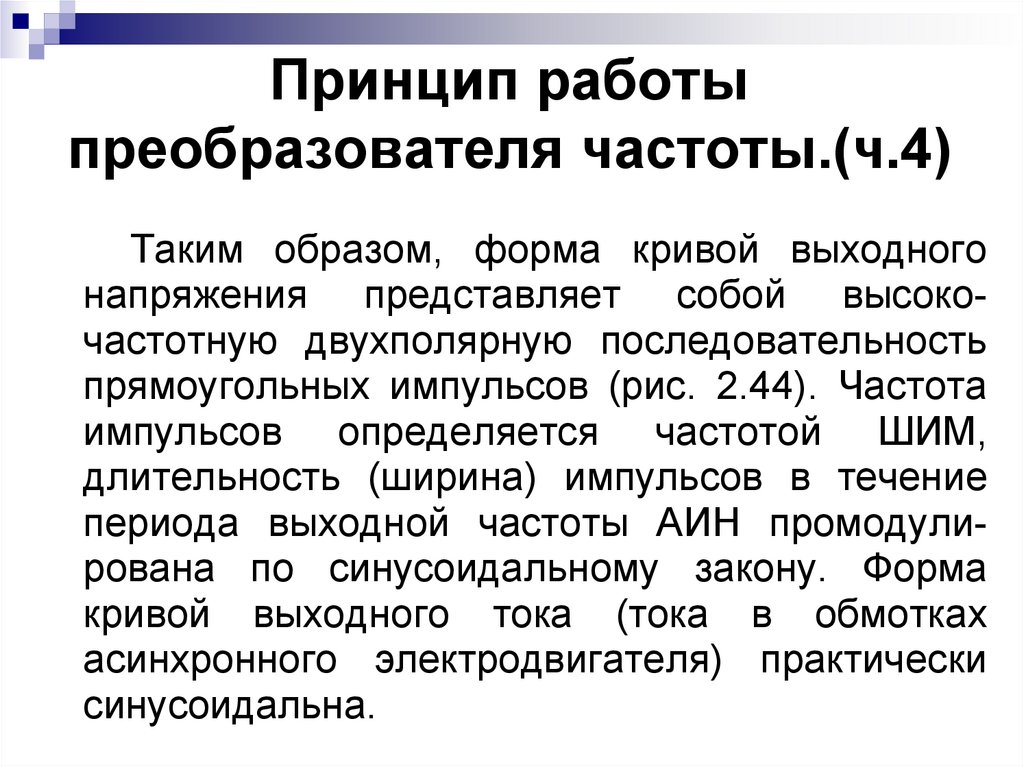

Заданная цель каждого частотного преобразователя — интеграция и преобразование напряжения в график, близкий к синусоиде, достигается в самом конце. Прямоугольные пачки импульсов, выходящие из частотного преобразователя, превращаются в синусоидальное напряжение за счёт самого асинхронного двигателя — механизма, к которому он подключается, а именно способности его обмоток к индуктивности.

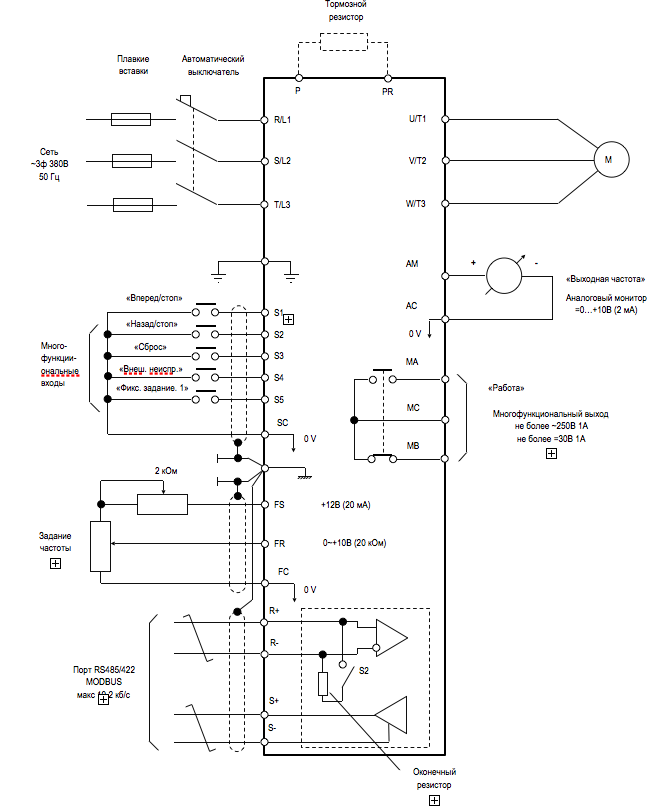

На схеме вы можете увидеть правильное подключение преобразователя по требованиям ЭМС. Не забывайте об основных требованиях эксплуатации: влажности менее 90%, недопустимости проникновения воды, воздействия электромагнитных импульсов вблизи устройства. Важно обеспечить хорошую вентиляцию в помещении с установленным преобразователем.
Таким образом, частотный преобразователь даёт массу преимуществ пользователям асинхронных двигателей. Особенно полезны они станут владельцам заводов и фабрик, которые уже давно используют преобразователи и получают массу плюсов, окупающих приобретение.

При правильном подключении и использовании, пусковые токи можно уменьшить в 4-5 раз. Экономия электроэнергии даже для трёхфазных и более систем может составлять 50% и более. Самостоятельная настройка оборудования становится намного легче, появляется возможность установки обратных связей между смежными проводами.

Принцип работы частотного преобразователя и критерии выбора

Неотъемлемой частью конструкций современных электродвигателей являются частотные преобразователи. Эти устройства позволяют получать «на выходе» частоту переменного тока, соответствующую заданному диапазону.

Преобразователи востребованы во всех сферах жизнедеятельности, связанных с электрической энергией. Результатом их действия становится стабильная работа сложных приводных механизмов без задействования традиционной регулирующей аппаратуры с минимизацией энергопотребления. При использовании таких устройств значительно повышается КПД используемого оборудования.

Сферы применения и преимущества использования

Рассматриваемые устройства обеспечивают плавное регулирование скорости электродвигателей. Этим и определяются области их использования, а именно:

  • Вентиляционные системы.
  • Приводные механизмы.
  • Компрессоры.
  • Дымососы.
  • Конвейеры.
  • Грузоподъемное оборудование.
  • Деревообрабатывающее оборудование.

Современные модели отличаются расширенным перечнем функциональных возможностей. Это сохранение работоспособного состояния при нестабильном питании, исключение резонансных частот (продление срока эксплуатации), оптимальная работа в системе автоматического управления и возможность проведения идентификационного пуска, позволяющего настроить устройство под параметры обмоток вращающегося двигателя.

Подключение и настройка преобразователя частоты позволяет не только сгладить работу электродвигателя при его запуске и торможении, но и управлять целой группой двигателей (создание систем). Они значительно упрощают управление с повышением его надежности. Еще одно преимущество преобразователей - это возможность корректировки настроек в процессе работы.

Типы управления – особенности, достоинства

Существует два основных принципа управления частотных преобразователей для электродвигателей применимые во всех областях их использования, это:

  • Скалярное. Оптимальный вариант для реализации управления более простыми механизмами. Выходное напряжение и выходная частота поддерживаются в постоянном соотношении (неизменно отношение максимального момента двигателя к текущему моменту нагрузки) – перегрузочная способность электродвигателя. Диапазон регулирования 1 : 40.
  • Векторное. Осуществление контроля над тремя параметрами: выходное напряжение, выходная частота, фаза. Регулирование скорости и момента на валу электродвигателя производится независимо на основе данных величины и угла пространственного вектора. Работа при частотах близких к нулю. Диапазон регулирования 1 : 1000 (гарантированная высокая точность).

Многофункциональность таких устройств значительно облегчает многие процессы. Лучше всего выбрать частотный преобразователь со встроенным логическим контроллером и возможностью подключения дополнительной платы для расширения входов/выходов.

Принцип работы устройства

В основе работы данного устройства лежит принцип двойного преобразования напряжения, подающегося на вход. Конструкция представлена силовым механизмом на базе тиристоров/транзисторов и управляющего механизма (микропроцессор).

Обязательно последовательное исполнение 3 этапов:

  • Выпрямление с помощью диодного блока.
  • Фильтрация через конденсаторы.
  • Инвертирование. Изменение характеристик тока с целью его преобразования из постоянного в переменный, и последующей возможности регулирования скорости вращения ротора двигателя.

В процессе преобразования принимает участие и сам двигатель, его индуктивность также влияет на кривую (сглаживание).

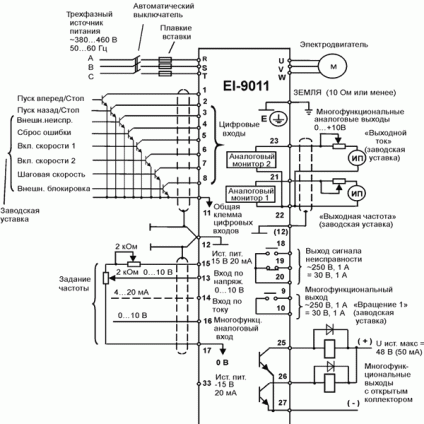

Схема подключения частотного преобразователя

Как сделать правильный выбор?

Современный рынок электротехнических устройств отличается широким ассортиментом, что значительно усложняет процесс подбора необходимого оборудования. В процессе приобретения обязательно учитываются следующие критерии:

  • Мощность. При расчете учитывается мощность двигателя и его перегрузочная способность. Предпочтение отдается моделям с наиболее широким диапазоном мощностей.
  • Функциональность.
  • Напряжение питающей сети. Два варианта: однофазная сеть 220-240 В и промышленная сеть 380 В.
  • Система охлаждения. Воздушное (радиаторы на поверхности задней стенки) или жидкостное охлаждение.
  • Тип двигателя (синхронный/асинхронный, низковольтный/высоковольтный).

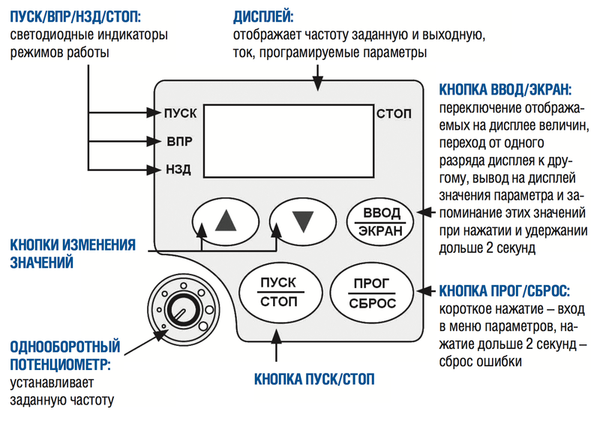

  • Способ управления (пульт, входы управления, контроллер, ПК).
  • Безопасность и защита (система ограничения тока при пуске, продолжительной работе/остановке, защита от перепадов напряжения и перегрева).

Каждый параметр определяется в индивидуальном порядке. Внимание обращается и на габаритные размеры устройства, а также материал его изготовления и герметичность корпуса. Частотные преобразователи в каталоге нашей компании представлены по максимально выгодным ценам.

Мы предлагаем своим клиентам качественную продукцию от ведущих производителей. Для того чтобы получить профессиональную консультацию и заказать промышленную технику звоните по телефонам: +375 (17) 513-99-91 или +375 (17) 513-99-93

. Наши специалисты ответят на все вопросы и помогут сделать правильный выбор!

Принцип работы частотного преобразователя и критерии его выбора

Краткое описание назначения, принципа работы и критериев выбора частотного преобразователя, как устройства управления асинхронным электродвигателем

Асинхронный двигатель с короткозамкнутым ротором является сегодня самым массовым и надежным устройством для привода различных машин и механизмов. Но у каждой медали есть и обратная сторона.

Два основных недостатка асинхронного двигателя – это невозможность простой регулировки скорости вращения ротора, очень большой пусковой ток – в пять, семь раз превышающий номинальный. Если использовать только механические устройства регулирования, то указанные недостатки приводят к большим энергетическим потерям и к ударным механическим нагрузкам. Это крайне отрицательно сказывается на сроке службы оборудования.

Частотный преобразователь

В результате исследовательских работ в этом направлении родился новый класс приборов, позволивший решить эти проблемы не механическим, а электронным способом.

Частотный преобразователь с широтно–импульсным управлением (ЧП с ШИМ) снижает пусковые токи в 4-5 раз. Он обеспечивает плавный пуск асинхронного двигателя и осуществляет управление приводом по заданной формуле соотношения напряжение / частота.

Частотный преобразователь дает экономию по потреблению энергии до 50%. Появляется возможность включения обратных связей между смежными приводами, т.е. самонастройки оборудования под поставленную задачу и изменение условий работы всей системы.

Принцип работы частотного преобразователя

Частотный преобразователь с ШИМ представляет собой инвертор с двойным преобразованием напряжения. Сначала сетевое напряжение 220 или 380 В выпрямляется входным диодным мостом, затем сглаживается и фильтруется с помощью конденсаторов.

Это первый этап преобразования. На втором этапе из постоянного напряжения, с помощью микросхем управления и выходных мостовых IGBT ключей, формируется ШИМ последовательность определенной частоты и скважности. На выходе частотного преобразователя выдаются пачки прямоугольных импульсов, но за счет индуктивности обмоток статора асинхронного двигателя, они интегрируются и превращаются наконец в напряжение близкое к синусоиде.

Критерии выбора частотных преобразователей

Выбор по функциям

Каждый производитель пытается обеспечить себе конкурентное превосходство на рынке. Первое правило для обеспечения максимума продаж – это низкая цена. Поэтому производитель стремиться включить в свое изделие только необходимые функции. А остальные предлагает в качестве опций. Прежде чем купить частотный преобразователь, определитесь, какие функции вам нужны. Стоит выбирать тот прибор, который имеет большинство необходимых функций в базовом варианте.

По способу управления

Сразу отбрасывайте те преобразователи, которые не подходят по мощности, типу исполнения, перегрузочной способности и т. д. По типу управления, нужно определиться, что выбрать, скалярное или векторное управление.

Большинство современных частотных преобразователей реализуют векторное управление, но такие частотные преобразователи дороже, чем частотные преобразователи со скалярным управлением.

Векторное управление дает возможность более точного управления, снижая статическую ошибку. Скалярный режим только поддерживает постоянное соотношение между выходным напряжение и выходной частотой, но например, для вентиляторов это вполне достаточно.

По мощности

Если мощности оборудования примерно одинаковы, то выбирайте преобразователи одной фирмы с мощностью по мощности максимальной нагрузки. Так вы обеспечите взаимозаменяемость и упростите обслуживание оборудования. Желательно, чтобы сервис центр выбранного частотного преобразователя был в вашем городе.

По сетевому напряжению

Всегда выбирайте преобразователь с максимально широким диапазоном напряжений как вниз, так и вверх. Дело в том, что для отечественных сетей само слово стандарт может вызвать только смех сквозь слезы. Если пониженное напряжение приведет, скорее всего, к отключению частотного преобразователя, то повышенное может вызвать взрыв сетевых электролитических конденсаторов и входу прибора из строя.

По диапазону регулировки частоты

Частотный преобразователь Верхней предел регулировки частоты важен при использовании двигателей с высокими номинальными рабочими частотами, например для шлифовальных машин ( 1000 Гц и более). Убедитесь, что диапазон частот соответствует вашим потребностям. Нижний предел определяет диапазон регулирования скорости привода. Стандарт – это 1:10. Если вам нужен более широкий диапазон, то выбирайте только векторное управление, запросите параметры привода у производителя. Даже заявленный предел от 0 Гц, не гарантирует устойчивую работу привода.

По количеству входов управления

Дискретные входы нужны для ввода команд управления ( пуск, стоп, реверс, торможение и т. д.). Аналоговые входы необходимы для ввода сигналов обратной связи (регулировки и настройки привода в процессе работы). Цифровые входы нужны для ввода высокочастотных сигналов от цифровых датчиков скорости и положения (энкодеров). Количество входов много не бывает, но чем больше входов, тем сложнее систему можно построить, и тем она дороже.

По количеству выходных сигналов

Дискретные выходы используются для выхода сигналов о различных событиях (авария, перегрев, входное напряжение выше или ниже уровня, сигнал ошибки ит.д.). Аналоговые выходы используются для построения сложных систем с обратными связями. Рекомендации по выбору аналогичны предыдущему пункту.

По шине управления

Оборудование, с помощью которого вы будете управлять частотным преобразователем должно иметь ту же шину и количество входов выходов что и выбранный вами частотный преобразователь. Предусмотрите некоторый запас по входам и выходам для дальнейшей модернизации.

По сроку гарантии

Срок гарантии косвенно позволяет оценить надежность частотного преобразователя. Естественно, нужно выбирать частотный преобразователь с большим сроком. Некоторые производители оговаривают особо случаи поломок, которые не являются гарантийными. Всегда тщательно читайте документацию и посмотрите в интернете отзывы о моделях и производителях оборудования. Это поможет правильному выбору. Не жалейте денег на качественный сервис и обучение персонала.

По перегрузочным способностям

В первом приближении, мощность частотного преобразователя нужно выбирать на 10-15% больше мощности двигателя. Ток преобразователя должен быть больше номинального тока двигателя и чуть больше тока возможных перегрузок.

В описании на конкретный механизм обычно указывают токи перегрузок и длительность их протекания. Читайте документацию! Это вас развлечет, и возможно, обезопасит от поломок оборудования в будущем. Если для привода характерны еще и ударные (пиковые) нагрузки (нагрузки в течении 2-3 сек), то необходимо выбрать преобразователь по пиковому току. Опять возьмите запас 10%.
