Рассмотрим снова контур с током, но не станем его помещать на этот раз во внешнее магнитное поле. Ток сам создает свое собственное поле В, которое пронизывает контур. Это поле, как следует из закона Био — Савара — Лапласа, пропорционально силе тока

Собственное магнитное поле контура с током обуславливает наличие магнитного потока Y через поверхность, опирающуюся на этот контур, который также будет пропорционален силе тока в контуре

Введем коэффициент пропорциональности L

(8.16)

Коэффициент пропорциональности L называется индуктивностью контура.

Индуктивность контурачисленно равна магнитному потоку, собственного магнитного поля через поверхность, опирающуюся на контур, при условии протекания в контуре единичного тока.



Индуктивность контура определяется формой и размерами контура, а также свойствами окружающей среды.

В системе СИ единицей измерения индуктивности является генри (Гн)

Если в проводящем контуре протекает переменный электрический ток, то магнитное поле этого тока также меняется с течением времени. Собственный магнитный поток, создаваемый этим полем, также является переменным. Изменение магнитного потока влечет за собой возникновение ЭДС электромагнитной индукции.

Явление возникновения ЭДС индукции в замкнутом проводящем контуре вследствие изменения тока, текущего в этом контуре, называется явлением самоиндукции.



Видео 8. 13.  Закон Фарадея. Явление самоиндукции.

Возникающая при этом ЭДС называется ЭДС самоиндукции. Явление самоиндукции является частным случаем электромагнитной индукции.

Явление самоиндукции является, в частности, причиной явления, которое называют «экстра токи замыкания и размыкания». Оно состоит в следующем. Собственное магнитное поле в цепи постоянного тока изменяется в моменты замыкания или размыкания цепи. Это означает, что в такие моменты в цепи должна возникать ЭДС самоиндукции. Направление токов самоиндукции следует из правила Ленца. При замыкании цепи ЭДС самоиндукции вызывает ток, препятствующий увеличению основного тока в цепи, что делает конечной скорость роста силы тока, а при размыкании ток самоиндукции, препятствуя его уменьшению, делает конечной скорость убывания тока. Если бы не ЭДС самоиндукции, то при замыкании цепи ток мгновенно нарастал бы до своего стационарного значения, а при размыкании цепи, мгновенно убывал бы до нуля.

Выведем формулу для ЭДС самоиндукции . Для этого надо продифференцировать полный магнитный поток, охватываемый проводящим контуром, по времени

(8.17)

Если контур не меняет свою форму, и рядом с контуром нет ферромагнетиков, то его индуктивность от времени не зависит. Однако, даже при неизменной форме контура, при наличии ферромагнетиков, например, ферромагнитного сердечника, индуктивность контура зависит от силы тока в нём и, тем самым, от времени, если ток переменный. Таким образом, в присутствии ферромагнетиков

,

что необходимо учитывать при дифференцировании

Подставляя это выражение в (8.17), получаем для неподвижного контура всреде

(8. 18)



Если же индуктивность контура не зависит от силы тока в нём, то имеем

(8.19)

Мы приходим к закону самоиндукции. В этом простейшем случае:

В отсутствие ферромагнетиков ЭДС самоиндукции в цепи прямопропорциональна скорости изменения силы тока в этой цепи.

Будем считать катушку длинной, а магнитное поле внутри нее — однородным. Пропустим через соленоид ток I. Тогда магнитная индукциявнутри соленоида равна, как мы знаем (см. (6.20)), равна

где — магнитная проницаемость сердечника, a n — число витков на единицу длины. Полное число витков в катушке равно , где l — ее длина. Пусть S — площадь поперечного сечения соленоида. Полный магнитный поток (потокосцепление) определяется как

(8.20)

где V — объем соленоида: V = Sl. Согласно определению индуктивности как коэффициента пропорциональности между  и I, получаем величину индуктивности длинного соленоида (рис. 8.31)

(8.21)



Рис. 8.31. Индуктивность соленоида

При замыкании или размыкании цепи (то есть в случаях, когда ток в цепи меняется по величине) в ней вследствие явления самоиндукции возникают дополнительные токи, которые по правилу Ленца всегда направлены так, чтобы воспрепятствовать причине их вызывающей, то есть чтобы воспрепятствовать нарастанию или убыванию тока в цепи.

Следовательно, как уже было сказано,при замыкании цепи ЭДС самоиндукции будет замедлять скорость нарастания тока, а при размыкании, напротив, замедлять скорость уменьшения тока в ней.

Рассмотрим цепь, состоящую из сопротивления, индуктивности и источника тока (рис. 8.32).

Рис. 8.32. Цепь, содержащая катушку, сопротивлении и источник постоянного тока

Рис. 8.33. Токи замыкания (1) и размыкания (2) цепи с индуктивностью

Будем считать, что в сопротивление R уже включены соединенные с ним последовательно внутреннее сопротивление источника и сопротивление катушки. После того, как исчезнут экстра токи замыкания и размыкания и установится постоянный ток, сила тока в цепях, показанных на рис. 8.33, согласно закону Ома, будет равна

При разомкнутомключе ток не идет. Что будет, если ключ замкнуть, перебросив его из положения 1 в положение 2?

Обозначим через I мгновенное значение силы тока в цепи:  (функция времени). Если учесть ЭДС самоиндукции, то в каждый момент времени по-прежнему справедлив закон Ома

(8.22)

Подставим в (8.22) выражение (8.19), предполагая, что индуктивность не зависит от тока. В результате применения закона Ома получаемдифференциальное уравнение для силы тока в цепи

(8.23)

Это уравнение легко интегрируется

или

откуда следует общее решение уравнения (8.23)

(8. 24)

Постоянную интегрирования сonst определяем из начального условия: в момент времени t = 0 (замыкание ключа) тока в цепи еще не было, то есть I(0) = 0. Тогда

Таким образом, зависимость от времени тока замыкания в цепи с индуктивностью имеет вид

(8.25)

Величина

имеет размерность времени и является характерным временем нарастания тока в цепи с индуктивностью. Сначала ток растет от нулевого значения линейно, затем скорость его роста начинает уменьшаться и ток асимптотически стремится к своему предельному значению

равному току в этой же цепи в отсутствие индуктивности. Практически предельное значение тока, учитывая реальную точность измерений силы тока, достигается за времена примерно равные  (рис. 8.34).



Рис. 8.34. Ток замыкания цепи с индуктивностью

Рассмотрим теперь рис. 8.33-2. Сначала ключ находился в положении 1, и в цепи шел ток

При перебрасывании ключа в положение2 источник тока отключается от цепи, и ток I начинает уменьшаться. Закон Ома для замкнутого участка цепи имеет теперь вид

(8.26)

В отличие от (8.23) в разомкнутой цепи больше нет ЭДС  и действует только ЭДС самоиндукции. Уравнение (8.26) интегрируется еще легче

(8.27)

Учитывая, что начальный ток в цепи был равен

для зависимости от времени тока размыкания в цепи с индуктивностью получаем

(8. 28)

На рис 8.35 представлен опыт, иллюстрирующий явления при замыкании и размыкании цепи, содержащей индуктивность. В цепь питания большой катушки индуктивности включена электрическая лампа. При замыкании цепи ключом лампа загорается не сразу, поскольку ЭДС самоиндукции препятствует изменению тока (правило Э.Х. Ленца). При размыкании наблюдается яркая вспышка из-за того, что источником тока становится ЭДС самоиндукции катушки, которая при резком изменении силы тока обычно заметно больше ЭДС источника.

Рис. 8.35. Явления при замыкании и размыкании цепи, содержащей индуктивность

Видео 8.14. Явление самоиндукции. Токи при замыкании и размыкании цепи.

Пример. К источнику с внутренним сопротивлением 2 Ом подключают катушку индуктивностью 0,5 Гн и сопротивлением 8 Ом. Найти время T, в течение которого после замыкания цепи ток в катушке достигнет значения, отличающегося от максимального на .

Решение. В этой задаче полное сопротивление цепи равно

где r  — внутреннее сопротивление источника, а — сопротивление катушки. Согласно (8.25), ток в момент времени Т  равен

По условию задачи,

откуда

Условия возникновения тока самоиндукции

Содержание

1. III. Основы электродинамики
2. Тестирование онлайн
3. Явление самоиндукции
4. Что такое самоиндукция?
5. Определение
6. Формулы
7. Индуктивность
8. Примеры использования на практике
9. Видео в помощь
10. Что такое самоиндукция – объяснение простыми словами
11. Определение
12. Индуктивность
13. Трансформатор и взаимоиндукция
14. Польза и вред
15. Заключение
16. Явление самоиндукции. Индуктивность
17. Урок 33. Физика 9 класс (ФГОС)
18. Конспект урока «Явление самоиндукции. Индуктивность»

III.

Основы электродинамики

Тестирование онлайн

Явление самоиндукции

Мы уже изучили, что около проводника с током возникает магнитное поле. А также изучили, что переменное магнитное поле порождает ток (явление электромагнитной индукции). Рассмотрим электрическую цепь. При изменении силы тока в этой цепи произойдет изменение магнитного поля, в результате чего в этой же цепи возникнет дополнительный индукционный ток. Такое явление называется самоиндукцией, а ток, возникающий при этом, называется током самоиндукции.

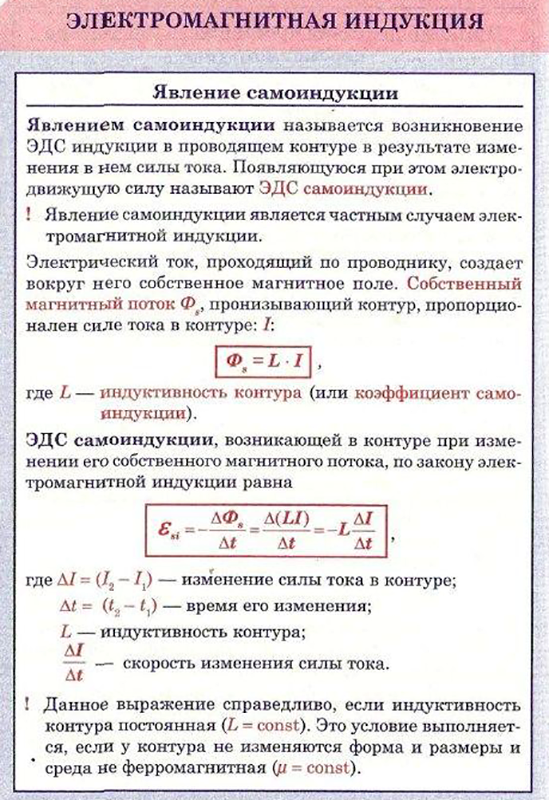

Явление самоиндукции — это возникновение в проводящем контуре ЭДС, создаваемой вследствие изменения силы тока в самом контуре.

Индуктивность контура зависит от его формы и размеров, от магнитных свойств окружающей среды и не зависит от силы тока в контуре.

ЭДС самоиндукции определяется по формуле:

Явление самоиндукции подобно явлению инерции. Так же, как в механике нельзя мгновенно остановить движущееся тело, так и ток не может мгновенно приобрести определенное значение за счет явления самоиндукции. Если в цепь, состоящую из двух параллельно подключенных к источнику тока одинаковых ламп, последовательно со второй лампой включить катушку, то при замыкании цепи первая лампа загорается практически сразу, а вторая с заметным запаздыванием.

При размыкании цепи сила тока быстро уменьшается, и возникающая ЭДС самоиндукции препятствует уменьшению магнитного потока. При этом индуцированный ток направлен так же, как и исходный. ЭДС самоиндукции может во многом раз превысить внешнюю ЭДС. Поэтому электрические лампочки очень часто перегорают при выключении света.

Источник

Что такое самоиндукция?

Явление электромагнитной индукции очень часто наблюдается в электротехнике. Взаимное влияние электрических и магнитных полей иногда приводит к интересным результатам. Самоиндукция – частный случай электромагнитной индукции.

Общеизвестно, что причиной порождения электрического тока является переменное магнитное поле. Именно этот принцип реализован в конструкциях современных генераторов. Природа самоиндукции также связана с электромагнетизмом, но это явление проявляется она по-другому.

Определение

Рассмотрим схему катушки, по обмоткам которой протекает электрический ток (рис. 1). Так как вокруг проводника, который находится под током, всегда существует связанное с ним магнитное поле, то силовые линии этого поля пронизывают плоскости витков. В результате такого взаимодействия соленоиды образуют собственное магнитное поле, магнитные линии которого замыкаются за его пределами.

Рис. 1. Магнитное поле катушки

Частным случаем катушки является замкнутый контур (один виток). В нём, как и в катушке, образуется собственное магнитное поле (см. рис. 2). Если ток постоянный, то в контуре никаких изменений не происходит.

Но при изменении параметров, например, в результате размыкания цепи, изменяется магнитный поток, создаваемый электрическим полем, что является причиной возникновения ЭДС индукции. Аналогичное изменение произойдёт и в случае замыкания цепи.

Изменение параметров магнитного поля вызывает появление вихревого электрического поля, что в свою очередь приводит к возбуждению индуктивной электродвижущей силы. Возникновение ЭДС индукции, в результате изменения ток в замкнутом контуре, называется самоиндукцией.

Магнитный поток, ограниченный поверхностью контура, меняется прямо пропорционально изменению тока, циркулирующего в нём.

Рис. 2. Явление самоиндукции

Направление вектора ЭДС самоиндукции не совпадает с направлением тока в период его возрастания (при замыкании цепи), но он сонаправлен с ним в период убывания (разъединения цепи). Такое действие проявляется в замедлении появления тока в соленоиде при замыкания цепи, или в его задержке на какое-то время после разрыва цепи.

Описанное явление можно наблюдать на опыте с лампочками, одна из которых подключена последовательно с индуктивностью (см. рис. 3).

Рис. 3. Схема опыта с лампочками

Как видно на рисунке слева, ток от источника питания, проходящий через лампочку 2, при замыкании контактов встретит сопротивление вихревых токов, поскольку они противоположно направлены. Поэтому зажигание этой лампочки произойдёт с задержкой.

На время включения лампочки 1 вихревые токи повлияют, но сила тока в её цепи уменьшится после зажигания лампы 2. При отключении цепи от источника питания произойдёт обратный процесс: лампочка в цепи индуктивности некоторое время будет медленно угасать, а вторая лампа потухнет сразу после разъединения контактов.

График на рисунке 4 красноречиво объясняет эффект задержки.

Рис. 4. Иллюстрация задержки изменения тока в цепи индуктивности

Обратите внимание на нелинейность изменения силы тока по времени.

Аналогичные процессы происходят в цепи, состоящей из одной катушки. На рисунке 5 изображена такая схема и график изменения силы тока.

Рис. 5. Возникновение самоиндукции

Остаётся добавить, что скорость изменение величины ЭДС зависит от количества витков соленоида. Чем больше витков, тем больше влияние вихревых токов, на параметры цепи.

В случае с переменным током амплитуда ЭДС самоиндукции пропорциональна амплитуде синусоиды питания, её частоте и индуктивности катушки.

Синусоидальный ток, проходя через катушку индуктивности, сдвигается по фазе на величину π/2. Именно этот сдвиг является причиной отставания собственного тока катушки от тока, вырабатываемого источником питания.

Формулы

Собственный магнитный поток контура (Ф) связан прямо пропорциональной зависимостью с индуктивностью (L) этого контура и величиной тока в нём (i). Данная зависимость выражается формулой: Ф = L×i. Коэффициент пропорциональности L принято называть коэффициентом самоиндукции или же просто индуктивностью контура.

При этом индуктивность контура пребывает в зависимости от его геометрии, площади плоскости ограниченной витком и магнитной проницаемости окружающей среды. Но этот коэффициент не зависит от силы тока в контуре. Если же форма, линейные размеры и магнитная проницаемость не изменяются, то для определения величины индуктивной ЭДС применяется формула:

где E_{самоинд.} – ЭДС самоиндукции, Δi – изменение силы тока за время Δt.

Индуктивность

Выше мы отметили, что индуктивность контура зависит от его геометрии и размеров, а также от магнитной проницаемости среды. Если речь идёт о катушке, то эти утверждения справедливы и для неё. На индуктивность катушки влияет её диаметр и количество витков. Индуктивность существенно повышается, если в катушку добавить ферромагнитный сердечник.

Магнитные поля отдельных витков катушки складываются. Если витков достаточно много, то ток, протекающий через катушку, образует вокруг неё сильное магнитное поле, реагирующее на изменения электрического поля. Индуктивность является той величиной, которая характеризует то, насколько сильно проводник, из которого состоят витки, противодействует электрическому току.

Чем больше индуктивность катушки и чем выше скорость прерывания её цепи, тем больший всплеск ЭДС произойдёт в цепи. При этом полярность вихревых токов на выводах катушки противоположна направлению тока источника питания.

Индуктивность (то есть коэффициент пропорциональности) является важной характеристикой катушек, дросселей и других контурных элементов. Этот параметр можно сравнить с ёмкостью конденсаторов. Тем более что действие катушки индуктивности и конденсатора в электрических цепях очень похожи. RL и RC цепочки часто используют для сглаживания всплесков напряжений в различных фильтрах.

Единицей измерения индуктивности в международной системе СИ является генри. Величина размеров в 1 Гн – это такая индуктивность, при которой ЭДС составляет 1 В, при скорости изменения тока на 1 А за секунду.

Индуктивность определяет количество энергии, выделяющейся в результате действия собственного магнитного поля при самоиндукции. Эту энергию легко рассчитать по формуле: W_м = LI 2 /2.

Собственная энергия катушки численно равна работе, которую необходимо выполнить источником питания при преодолении ЭДС самоиндукции.

Важно знать, что в результате резкого разрыва цепи с большой индуктивностью, энергия высвобождается в виде искры или даже с образованием дугового разряда.

Примеры использования на практике

Явление самоиндукции нашло широкое практическое применение. Автолюбители прекрасно знают, что такое катушка зажигания. Без неё карбюраторный двигатель не запустится.

Работает этот важный узел следующим образом:

1. На катушку с большой индуктивностью подаётся бортовое напряжение 12 В.
2. Электрическая цепь резко обрывается специальным прерывателем.
3. Накопленная энергия самоиндукции поступает по высоковольтным проводам на свечу и образует на её электродах мощную искру.
4. Искровой разряд зажигает топливную смесь, приводя в движение поршень.

В современных автомобилях разрыв цепи выполняет электроника, но суть от этого не меняется – для образования искры по-прежнему используется энергия самоиндукции.

Мы уже упоминали о сетевых фильтрах, в которых используется явление самоиндукции. RL цепочка реагирует на любое изменение параметров. При его возрастании она задерживает во времени пиковые скачки и заполняет собственными вихревыми токами провалы. Таким образом, происходит сглаживание напряжения в электрически цепях.

В блоках питания электронной аппаратуры таким же способом убирают:

• шумы:
• пульсации;
• нежелательные частоты.

Самоиндукция дросселей используется в люминесцентных лампах для розжига электродов. После срабатывания стартера происходит разрыв контактов, в результате чего в дросселе наводится ЭДС самоиндукции. Энергия дросселя разжигает дугу на электродах, и люминесцентная лампа начинает светиться.

Перечисленные примеры демонстрируют полезное применение самоиндукции. Однако, как это всегда бывает, индуктивная ЭДС может наносить вред. При разъединении контактов выключателей, нагрузкой которых являются цепи с большой индуктивностью, возможны дуговые разряды. Они разрушают контакты, замедляют время защиты и т.п. С целью снижения риска от негативных влияний самоиндукции автоматические выключатели оборудуют дугогасительными камерами.

В таких случаях приходится принимать меры для нейтрализации энергии ЭДС самоиндукции. Ещё большая потребность в рассеянии энергии самоиндукции возникает в полупроводниковых ключах, чувствительных к пробоям.

В промышленности и энергетике самоиндукция является серьёзной проблемой. При отключении нагруженных линий ЭДС самоиндукции может достигать опасных для жизни величин. Это требует дополнительных затрат на принятие мер предосторожности. В частности, необходимо устанавливать на линиях устройства, препятствующие молниеносному размыканию цепи.

Видео в помощь

Источник

Что такое самоиндукция – объяснение простыми словами

• Определение
• Индуктивность
• Трансформатор и взаимоиндукция
• Польза и вред
• Заключение

Определение

Самоиндукцией называется появление в проводнике электродвижущей силы (ЭДС), направленной в противоположную сторону относительно напряжения источника питания при протекании тока. При этом оно возникает в момент, когда сила тока в цепи изменяется. Изменяющийся электрической ток порождает изменяющееся магнитное поле, оно в свою очередь наводит ЭДС в проводнике.

Это похоже на формулировку закона электромагнитной индукции Фарадея, где сказано:

При прохождении магнитного потока через проводник, в последнем возникает ЭДС. Она пропорциональна скорости изменения магнитного потока (мат. производная по времени).

E=dФ/dt,

Где E – ЭДС самоиндукции, измеряется в вольтах, Ф – магнитный поток, единица измерения – Вб (вебер, он же равен В/с)

Индуктивность

Мы уже сказали о том, что самоиндукция присуща индуктивным цепям, поэтому рассмотрим явление самоиндукции на примере катушки индуктивности.

Катушка индуктивности – это элемент, который представляет собой катушку из изолированного проводника. Для увеличения индуктивности увеличивают число витков или внутрь катушки помещают сердечник из магнитомягкого или другого материала.

Единица измерения индуктивности – Генри (Гн). Индуктивность характеризует то, насколько сильно проводник противодействует электрическому току. Так как вокруг каждого проводника, по которому протекает ток, образуется магнитное поле, и, если поместить проводник в переменное поле – в нем возникнет ток. В свою очередь магнитные поля каждого витка катушки складываются. Тогда вокруг катушки, по которой протекает ток, возникнет сильное магнитное поле. При изменении его силы в катушке будет изменяться и магнитный поток вокруг неё.

Согласно закону электромагнитной индукции Фарадея, если катушку будет пронизывать переменный магнитный поток, то в ней возникнет ток и ЭДС самоиндукции. Они будут препятствовать току, который протекал в индуктивности от источника питания к нагрузке. Их еще называют экстратоки ЭДС самоиндукции.

Формула ЭДС самоиндукции на индуктивности имеет вид:

То есть чем больше индуктивность, и чем больше и быстрее изменился ток – тем сильнее будет всплеск ЭДС.

При возрастании тока в катушке возникает ЭДС самоиндукции, которая направлена против напряжения источника питания, соответственно возрастание тока замедлится. То же самое происходит при убывании – самоиндукция приведет к появлению ЭДС, которое будет поддерживать ток в катушке в том же направлении, что и до этого. Отсюда следует, что напряжение на выводах катушки будет противоположным полярности источника питания.

На рисунке ниже вы видите, что при включении/отключении индуктивной цепи ток не резко возникает, а изменяется постепенно. Об этом говорят и законы коммутации.

Другое определение индуктивности звучит так: магнитный поток пропорционален току, но в его формуле индуктивность выступает в качестве коэффициента пропорциональности.

Ф=L*I

Трансформатор и взаимоиндукция

Если расположить две катушки в непосредственной близости, например, на одном сердечнике, то будет наблюдаться явление взаимоиндукции. Пропустим переменный ток по первой, тогда её переменный поток будет пронизывать витки второй и на её выводах появится ЭДС.

Это ЭДС будет зависеть от длины провода, соответственно количества витков, а также от величины магнитной проницаемости среды. Если их расположить просто около друг друга – ЭДС будет низким, а если взять сердечник из магнитомягкой стали – ЭДС будет значительно больше. Собственно, так и устроен трансформатор.

Интересно: такое взаимное влияние катушек друг на друга называют индуктивной связью.

Польза и вред

Если вам понятна теоретическая часть, стоит рассмотреть где применяется явление самоиндукции на практике. Рассмотрим на примерах того, что мы видим в быту и технике. Одно из полезнейших применений – это трансформатор, принцип его работы мы уже рассмотрели. Сейчас встречаются все реже, но ранее ежедневно использовались люминесцентные трубчатые лампы в светильниках. Принцип их работы основан на явлении самоиндукции. Её схемы вы можете увидеть ниже.

После подачи напряжения ток протекает по цепи: фаза – дроссель – спираль – стартер – спираль – ноль.

Или наоборот (фаза и ноль). После срабатывания стартера, его контакты размыкаются, тогда дроссель (катушка с большой индуктивностью) стремится поддержать ток в том же направлении, наводит ЭДС самоиндукции большой величины и происходит розжиг ламп.

Аналогично это явление применяется в цепи зажигания автомобиля или мотоцикла, которые работают на бензине. В них в разрыв между катушкой индуктивности и минусом (массой) устанавливают механический (прерыватель) или полупроводниковый ключ (транзистор в ЭБУ). Этот ключ в момент, когда в цилиндре должна образоваться искра для зажигания топлива, разрывает цепь питания катушки. Тогда энергия, запасенная в сердечнике катушки, вызывает рост ЭДС самоиндукции и напряжение на электроде свечи возрастает до тех пор, пока не наступит пробой искрового промежутка, или пока не сгорит катушка.

В блоках питания и аудиотехнике часто возникает необходимость убрать из сигнала лишние пульсации, шумы или частоты. Для этого используются фильтры разных конфигурации. Один из вариантов это LC, LR-фильтры. Благодаря препятствию роста тока и сопротивлению переменного тока, соответственно, возможно добиться поставленных целей.

Вред ЭДС самоиндукции приносит контактам выключателей, рубильников, розеток, автоматов и прочего. Вы могли заметить что, когда вытаскиваете вилку работающего пылесоса из розетки, очень часто заметна вспышка внутри неё. Это и есть сопротивление изменению тока в катушке (обмотке двигателя в данном случае).

В полупроводниковых ключах дело обстоит более критично – даже небольшая индуктивность в цепи может привести к их пробою, при достижении пиковых значений Uкэ или Uси. Для их защиты устанавливают снабберные цепи, на которых и рассеивается энергия индуктивных всплесков.

Заключение

Подведем итоги. Условиями возникновения ЭДС самоиндукции является: наличие индуктивности в цепи и изменение тока в нагрузке. Это может происходить как в работе, при смене режимов или возмущающих воздействиях, так и при коммутации приборов. Это явление может нанести вред контактам реле и пускателей, так как приводит к образованию дуги при размыкании индуктивных цепей, например, электродвигателей. Чтобы снизить негативное влияние большая часть коммутационной аппаратуры оснащается дугогасительными камерами.

В полезных целях явление ЭДС используется довольно часто, от фильтра для сглаживания пульсаций тока и фильтра частот в аудиоаппаратуре, до трансформаторов и высоковольтных катушек зажигания в автомобилях.

Напоследок рекомендуем просмотреть полезное видео по теме, на которых кратко и подробно рассматривается явление самоиндукции:

Надеемся, теперь вам стало понятно, что такое самоиндукция, как она проявляется и где ее можно использовать. Если возникли вопросы, задавайте их в комментариях под статьей!

Материалы по теме:

Источник

Явление самоиндукции. Индуктивность

Урок 33. Физика 9 класс (ФГОС)

Конспект урока «Явление самоиндукции. Индуктивность»

Вы уже знаете, что основы электродинамики были заложены Андре Мари Ампером в 1820 году. Его работы вдохновили многих инженеров на конструирование различных устройств, с многими из которых вы знакомились в восьмом классе. Среди них электродвигатель, изобретённый Борисом Семёновичем Якоби, телеграф Самюэля Морзе, а также электромагнит, усовершенствованием которого занимался Джозеф Генри.

Удивительно, но уже тогда он смог разработать магниты, способные поднимать массу до полутора тонн при собственной массе магнита около 10 кг. Так вот, создавая различные электромагниты, в 1832 году Генри обнаружил новое явление в электромагнетизме — явление самоиндукции, которое, как оказалось, являлось частным случаем проявления электромагнитной индукции.

Познакомимся с этим явлением поближе. Для этого соберём электрическую цепь, состоящую из источника тока, ключа, двух одинаковых лампочек, катушки с сердечником и резистора, с электрическим сопротивлением, равным сопротивлению обмотки катушки.

Если мы замкнём цепь, то заметим, что лампочка, соединённая последовательно с реостатом, загорается практически моментально. А вот лампочка, соединённая последовательно с электромагнитом, с заметным опозданием (в реальном времени около одной секунды). Следовательно, при замыкании цепи электрический ток в катушке постепенно нарастает от нуля до некоторой постоянной величины.

— Почему же так происходит?

Давайте разбираться. Итак, при замыкании цепи в катушке возникает магнитное поле. При увеличении силы тока начинает увеличиваться индукция магнитного поля катушки, и магнитный поток, пронизывающий её витки.

Получается, что проходящий через катушку переменный магнитный поток создаётся не внешними причинами, а в связи с изменением тока в самом устройстве. Мы уже знаем, при изменении магнитного потока в витках катушки возникает индукционный ток. При этом, согласно правилу Ленца, возникающий индукционный ток будет препятствовать увеличению силы тока в цепи катушки. Когда же ток в катушке достигает постоянной величины, изменение магнитного потока прекращается и индукционный ток исчезает.

Явление возникновения индукционного тока в катушке при изменении силы тока в ней называется самоиндукцией. При этом возникающий индукционный ток называется током самоиндукции.

Таким образом, чем больше будет сила тока самоиндукции, тем большее противодействие он оказывает изменению силы тока, созданного источником. Поэтому ток в ветви с катушкой возрастает медленнее, чем в ветви с реостатом.

В 1853 году Уильямом Томсоном для оценивания способности катушки противодействовать изменению силы тока в ней, была введена специальная физическая величина, называемая коэффициентом самоиндукции (или просто индуктивностью). Обозначается она большой латинской буквой L, а единицей индуктивности в СИ является генри (Гн).

В старших классах будет показано, что индуктивность катушки зависит от:

· её размеров и формы;

· наличия или отсутствия сердечника.

Теперь посмотрим, что происходит при размыкании цепи. Для этого соберём цепь, состоящую из источника постоянного тока, ключа, катушки и лампочки. Параллельно катушке подключим ещё одну лампочку, обладающую большим сопротивлением (например, неоновую).

При замыкании цепи лампа, соединённая последовательно с катушкой, загорается, а неоновая нет, так как напряжение, необходимое для её зажигания, намного больше чем то, которое подаётся от нашего источника тока.

А теперь разомкнём цепь.

Видим, что лампа накаливания гаснет, зато неоновая даёт кратковременную яркую вспышку. Это говорит о том, что уменьшение тока в цепи создаёт такой сильный ток самоиндукции, противодействующий уменьшению тока в катушке, что напряжение на ней оказывается достаточным для зажигания лампы.

Объясняется наблюдаемое явление всё тем же правилом Ленца: при размыкании цепи вместе с током исчезает и его магнитное поле, что вызывает в катушке появление тока самоиндукции, направление которого совпадает с направлением тока, создаваемого источником, и усиливает его.

Чтобы в этом убедиться, проведём такой опыт. В цепь постоянного тока параллельно катушке подключим гальванометр. При замыкании цепи через гальванометр пойдёт ток и стрелка гальванометра отклонится (в нашем случае вправо). Разомкнём цепь и поставим около стрелки «задержку».

Теперь, когда мы вновь замкнём цепь, эта задержка не даст стрелке гальванометра отклониться вправо. Разомкнув цепь, мы заметим, как стрелка гальванометра отклониться влево, обнаруживая текущий по цепи ток, который не сразу исчезает в катушке, а постепенно. Этот опыт показывает, что действительно, ток самоиндукции в катушке имеет тоже направление, что и ток, текущий в ней до отключения источника.

Появление сильного тока самоиндукции при размыкании цепи говорит о том, что магнитное поле катушки с током обладает определённым запасом энергии. Но откуда она берётся?

Чтобы ответить на этот вопрос давайте проведём небольшой опыт. Итак, у нас есть электрическая цепь, в которой с лампочкой последовательно подключена катушка большой индуктивности. Через ключ мы можем замыкать эту цепь либо на источник тока, либо на резистор. С помощью амперметра будем следить за током в цепи. Для начала замкнём нашу цепь на источник тока: амперметр фиксирует появление в цепи тока постоянной силы.

Теперь быстро переключим ключ, замыкая катушку на резистор: амперметр фиксирует ток, который со временем убывает. В течение этого времени всё ещё происходит перенос заряда в цепи катушки и резистора, то есть совершается работа —убывание тока вызывает явление самоиндукции.

Эта работа и равна энергии магнитного поля катушки с током, так как именно энергия характеризует способность тел совершать работу. Энергию магнитного поля можно рассчитать по формуле:

— А что, ток самоиндукции возникает лишь в катушках?

Конечно же нет. Его возникновение возможно в любых проводниках. Однако, в катушках с малым числом витков (а тем более в прямых проводниках), то есть в элементах цепи, обладающих малой индуктивностью, ток самоиндукции совсем небольшой, и поэтому не оказывает какого-либо значимого влияния на процессы в цепи.

А теперь давайте с вами решим одну несложную задачу.

В заключении отметим, что явление самоиндукции имеет место в любых случаях изменения силы тока в цепи, содержащей индуктивность, или изменения самой индуктивности. Вообще, данное явление подобно явлению инерции в механике. Вы знаете, что, например, автомобиль не может мгновенно набрать скорость, как не может и мгновенно остановиться, как бы велика не была тормозящая сила. Точно так же, за счёт самоиндукции при замыкании цепи, сила тока не сразу достигает своего максимального значения, а нарастает постепенно. Выключая источник, мы не прекращаем ток сразу — самоиндукция будет поддерживать его некоторое время, даже не смотря на большое сопротивление цепи.

Источник

Physics for Science & Engineering II

от Office of Academic Technologies на Vimeo.

9.7 Самоиндукция

Рассмотрим две простые схемы. Катушка, которая подключена к клеммам блока питания, аккумулятор, выключатель, и, допустим, это наша схема номер один. Аналогичную катушку размещаем напротив этой, и в этой схеме у нас нет источника питания. Мы можем разместить здесь гальванометр для определения тока, и давайте назовем его второй схемой.

Допустим, источник питания, батарея, генерирует ε вольт электродвижущей силы. Конечно, когда переключатель выключен, по этой цепи не будет протекать ток. Когда мы включаем переключатель во включенное положение, то через эту цепь будет течь определенный ток от положительного конца к отрицательному концу, поэтому, как только переключатель замкнут.

Ну, во время этого процесса, как только мы включим этот переключатель, ток начнется с 0 и начнет нарастать до своего максимального значения. Тогда он достигнет своего максимального значения и, следовательно, будет течь по этому контуру при этом постоянном значении. Но во время нарастания тока, другими словами, когда он идет от 0 до своего максимального значения, связанное с ним магнитное поле, которое он генерирует, также будет начинаться с 0 и увеличиваться до своего максимального значения, потому что, как вы помните, величина тока прямо пропорциональна силе создаваемого им магнитного поля.

Ну, поэтому во время этого процесса магнитное поле поднимается с увеличением тока, и оно будет генерировать линии магнитного поля через этот первый контур, скажем, первую катушку, и эти линии будут проходить через область, окруженную второй катушкой. . По мере увеличения тока это магнитное поле будет увеличиваться. Следовательно, поток через область, окруженную второй катушкой, будет увеличиваться, и в результате этого увеличения потока, согласно закону Фарадея, мы получим индуцированную ЭДС и, следовательно, индуцированный ток. Этот ток появится из закона Ленца, так что он будет противодействовать своей причине, поэтому он будет генерировать магнитное поле в направлении, противоположном этому. Это магнитное поле индуцированного тока. Чтобы иметь возможность генерировать магнитное поле в этом направлении, используя правило правой руки, индуцированный ток должен течь в направлении против часовой стрелки по всей этой цепи.

Конечно, этот ток будет обнаружен вот этим гальванометром, и стрелка гальванометра будет двигаться в одном направлении. Он отклонится от своего исходного 0, в какой бы точке или месте он ни находился. Ну, если мы будем следовать этому случаю, то магнитное поле этого индуцированного тока вдоль этого второго контура будет проходить через область, окруженную первым контуром, вот так. Поскольку ток накапливается в первом, поэтому индуцированные i будут генерировать второй. Магнитное поле этого второго будет проходить через область, окруженную первой катушкой. Следовательно, он будет генерировать изменение потока через первую катушку, и этот поток будет индуцировать электродвижущую силу вдоль первой катушки и, следовательно, также ток, и этот ток будет проявляться так, что будет противодействовать своей причине.

Если мы проследим катушки, исходные катушки, то вернемся к тому факту, что i вызвали появление во второй катушке, и что исходный ток i проявляется как увеличение от его максимальное значение. Следовательно, ток, возникающий в первой катушке, будет противодействовать этой причине. Другими словами, он попытается противостоять увеличению этого исходного тока. Для этого он должен генерировать магнитное поле, противоположное направлению исходного тока. Поэтому он должен работать в направлении, противоположном первоначальному току. И по этой причине мы не сможем в конечном итоге получить случай, когда ток сразу пойдет от 0 до своего максимального значения. Для достижения этого значения потребуется некоторое время.

Здесь мы можем констатировать, что индуцированная электродвижущая сила возникает и в катушке, если мы изменим ток в той же самой катушке. Это называется самоиндукцией, а создаваемая ЭДС, электродвижущая сила, называется «ЭДС самоиндукции». Поэтому теперь, как только мы изменим ток в первой катушке, мы индуцируем ток через вторую катушку, и магнитное поле этого тока вызовет изменение потока через первую катушку. Таким образом, мы собираемся в конечном итоге с i , наведенные вдоль первой катушки. И если ток увеличивается в первой катушке, этот индуцированный ток будет течь в направлении, противоположном направлению исходного тока.

Таким образом, первоначальный ток сразу достигает своего максимального значения. Или, если i уменьшается, если первоначальный ток уменьшается от своего максимального значения до 0, то уменьшение магнитного поля будет генерировать или индуцировать электрический ток вдоль второй катушки. Этот ток будет течь в таком направлении, что будет противодействовать своей причине, и, следовательно, он будет течь в таком направлении, что создаваемое им магнитное поле будет совпадать с первоначальным магнитным полем. Это магнитное поле, опять же, будет генерировать изменение магнитного потока через область, окруженную первой катушкой. Это вызовет индуцированный ток вдоль первого, и в этом случае, опять же, он проявится против своей первоначальной причины, а именно уменьшения первоначального тока.

Следовательно, в этом случае этот ток будет отображаться в том же направлении, что и первоначальный ток. Поэтому позвольте мне выключить выключатель, ток не сразу упадет до 0 и пройдет некоторое время, и мы называем это электродвижущей силой, которая появляется в результате изменения тока в том же состоянии, что и сила самоиндукции. электродвижущая сила и связанный с ней ток как ток самоиндукции.

Хорошо. Если мы вспомним определение индуктивности для любой катушки индуктивности, мы получим L равно количеству потокосцеплений, деленному на ток. Отсюда, если мы сделаем перекрестное умножение, Li будет равно N умножить на Φ B . Итак, по закону Фарадея индуцированная электродвижущая сила равна – Н умноженное на число витков умноженное на изменение магнитного потока. Мы можем поместить это N в оператор производной, поскольку это константа, и записать это соотношение d of NΦ B через дт . Но NΦ B по определению индуктивности равно L время i . Поэтому ε становится равным – d из Li на dt .

Поскольку индуктивность постоянна, мы можем взять ее за пределы оператора производной. Тогда ЭДС индукции становится равной – L di на dt , и это выражение для электродвижущей силы самоиндукции. Это просто говорит нам, что если ток меняется, то мы получим ЭДС самоиндукции через ту же катушку. Если через любой индуктор течет постоянный ток, то ЭДС самоиндукции будет равна 0,9.0005

Таким образом, мы можем резюмировать, сказав, что, таким образом, в любом индукторе — это может быть простой соленоид катушки или тороид — ЭДС самоиндукции возникает всякий раз, когда ток изменяется во времени. Величина электродвижущей силы не влияет на индуцированную электродвижущую силу. Имеет значение только скорость изменения тока. Другими словами, поскольку мы генерируем электродвижущую силу самоиндукции в самой первой катушке, ЭДС самоиндукции, а также связанный с ней индуцированный ток не имеют ничего общего с величиной исходного тока. Это напрямую зависит от того, насколько быстро или медленно изменяется этот первоначальный ток.

Итак, направление самоиндуцированной электродвижущей силы снова определяется законом Ленца, другими словами, самоиндуцированные действия противодействуют вызывающему ее изменению. Таким образом, если мы добавим, мы можем сказать, что направление самоиндуцируемой электродвижущей силы определяется законом Ленца. То есть противостоит своему делу.

В этом смысле, если вы посмотрите на пару интересных случаев, предполагая, что у нас есть индуктор, может быть соленоид, тороид или простая катушка, и давайте предположим, что ток течет слева направо, и предположим, что i увеличивается. Следовательно, мы придем к самоиндуцированной электродвижущей силе, и она проявится так, что будет противодействовать своей причине. Очевидно, чтобы иметь возможность протекать ток в этом направлении, мы должны иметь нашу исходную стрелку ЭДС. Он указывает вправо, чтобы ток протекал слева направо. Таким образом, если i увеличивается, мы получим ЭДС самоиндукции вдоль этой катушки индуктивности, которая будет противодействовать своей причине. Другими словами, он будет вести себя так, как будто у нас есть другой источник питания, противодействующий этому току. Другими словами, генерация индуцированного тока в направлении, противоположном первоначальному току.

С другой стороны, если мы рассмотрим тот же индуктор, в этом случае ток убывает, опять же, в том же направлении. Итак, еще раз, стрелка ЭДС указывает в направлении протекания тока, но теперь ток становится все меньше и меньше, поэтому мы получим ЭДС самоиндукции через эту катушку индуктивности, но эта ЭДС проявится каким-то образом. что он попытается противостоять своему делу. Для этого он будет генерировать индуцированный ток, который будет течь в том же направлении, что и первоначальный ток. Поэтому он будет вести себя так, как будто у нас есть ε′ индуцированной электродвижущей силы, и он генерирует ток в том же направлении, что и исходный. Принимая во внимание, что в предыдущем случае этот индуцированный ток будет иметь направление, противоположное направлению исходного тока.

Хотя это не очень хорошее представление, но оно поможет вам понять, потому что, помните, мы не можем реально использовать стрелки ЭДС из-за электродвижущей силы, генерируемой в результате индукции. Что ж, именно из-за этих причин для первого случая мы можем рассматривать этот случай как момент, когда мы включаем переключатель, так что ток увеличивается от его, от 0 до его максимального значения. В то время как во втором случае мы можем визуализировать это как момент, когда мы выключаем переключатель, поэтому ток уменьшается от своего максимального значения до 0. В обоих случаях ни максимальное значение, ни 0 значение тока не будут достигнуты немедленно. Это займет некоторое время из-за самоиндуцированной электродвижущей силы.

Понимание собственной индуктивности для лучшего управления ЭДС

Ключевые выводы

• Узнайте, что такое собственная индуктивность.

• Изучение различий между собственной индуктивностью и взаимной индуктивностью

• Узнайте, как собственная индуктивность влияет на конструкцию электроники.

В моем рождественском списке желаний на первом месте стоит индукционная плита. Прежде чем смеяться над парнем в возрасте около 30 лет, желающим получить подарок от Санты, выслушайте меня. Я сбился со счета, сколько раз я что-то обжигал, когда готовил на газовой плите. Однако индукционная плита может это исправить, если я не забуду установить таймер.

Немного менее смущающая и более техническая заметка: электромагнетизм никогда не переставал меня удивлять. Кто бы мог подумать, что можно приготовить вкусные блюда без огня на плите?

Но это не единственный удивительный факт об электромагнетизме. Самоиндукция сама по себе является своеобразным явлением, и вы скоро узнаете, почему.

Что такое собственная индуктивность?

Самоиндукция — это когда ЭДС сопротивляется изменению тока.

Скорее всего, вы уже знакомы с тем, как работает катушка индуктивности. Катушка индуктивности, которая обычно представлена ​​несколькими витками катушек, создает магнитный поток, когда через нее проходит ток.

Интересно, что происходит с магнитным потоком, когда ток отключается или уменьшается. Вместо того, чтобы исчезнуть, магнитный поток пытается сопротивляться изменению, индуцируя ток, противодействующий изменению.

Другими словами, если ток уменьшается, магнитный поток будет создавать ток в противоположном направлении, и наоборот, когда ток, протекающий через индуктор, увеличивается.

Принцип самоиндукции был определен законом Ленца, который гласит, что ток, индуцируемый в изменяющемся магнитном поле, всегда течет против причины изменения. Противоположные изменения магнитного потока часто представляются напряжением ЭДС индукции по следующей формуле: характер индуцированного тока.

В электронике иногда встречается термин «обратная ЭДС», который является неофициальным названием самоиндукции.

Сравнение собственной индуктивности и взаимной индуктивности

Трансформатор является примером взаимной индуктивности.

Самоиндукцию никогда не следует путать с взаимной индуктивностью. В то время как в первом используется одна катушка или индуктор, взаимная индуктивность включает два или более индуктора.

При взаимной индуктивности магнитный поток, создаваемый индуктором, передается на соседний индуктор. Это заставляет второй индуктор индуцировать магнитный поток, противоположный изменению. На второй катушке индуктивности возникает противоположное напряжение, что приводит к соответствующему протеканию тока.

Звучит знакомо?

Взаимная индуктивность делает возможными трансформаторы, двигатели и генераторы. Передача электромагнитной энергии определяется количеством витков, расстоянием и сердечником, соединяющим оба индуктора.

Хотя взаимная индуктивность может быть полезной, она также может доставлять неудобства. Вы должны понимать, что дорожки на печатной плате также имеют определенную индуктивность. Когда высокоскоростной сигнал переключения проходит через один, ЭМП может накладываться на соседние сигналы и становиться причиной электромагнитных помех (ЭМП).

Самоиндукция в конструкции электроники

Самоиндукция помогает блокировать высокочастотный шум.

Как и взаимная индуктивность, самоиндукция может быть как другом, так и врагом в разработке электроники. Помните, что самоиндукция также известна как обратная ЭДС. Если вы проектируете механическое реле, обратная ЭДС вызывает беспокойство, когда реле размыкается.

Поскольку катушка внезапно размагничивается, обратная ЭДС индуцирует напряжение в обратном направлении, которое может повредить драйвер реле. В таких случаях вам понадобится обратноходовой диод для безопасного рассеивания нарастания обратного напряжения.

В цепи постоянного тока катушка индуктивности ведет себя как обычный проводник. Однако его импеданс увеличивается, когда через него проходит переменный ток. Это свойство индуктора является результатом самоиндукции. Его можно использовать конструктивно. Например, дроссель, представляющий собой фильтр нижних частот, блокирует прохождение высокочастотного шума.

Однако собственная индуктивность дорожек печатной платы может стать проблемой при работе с высокоскоростными сигналами. Он может ослаблять высокоскоростные сигналы, особенно в диапазоне ГГц, что может создавать проблемы для правильного функционирования схемы.

В следующий раз, когда вы будете проектировать схему, вам следует рассчитать собственную индуктивность во всех критических областях. Если вы используете передовое программное обеспечение для проектирования и анализа печатных плат, вы сможете с легкостью выполнять эти и другие симуляции. Например, Cadence PSpice — отличный инструмент для моделирования схем, в том числе с катушками индуктивности.

Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов.
