Почему гудит трансформатор: причины и что делать?
При работе трансформатора появляется характерный звук гудения. Это нормальное явление, объясняющееся появлением магнитострикции. Физическое явление оказывает минимальное воздействие на бытовые приборы. Если гудит трансформатор подобного типа, возможно, система функционирует неправильно. В этом потребуется разобраться. Если характерный звук определяется в блоке питания, в усилителе или подобных приборах, необходимо найти причину и устранить ее. Что делать в этом случае, будет рассмотрено далее.
Понятие магнитострикции
Чтобы разобраться, почему сильно гудит усилитель, блоки питания различных бытовых приборов или иные трансформаторы, следует рассмотреть азы работы этой техники. Трансформатором называется агрегат, который призван преобразовывать электрический ток в соответствии с требованиями потребителя. Прибор состоит в самом простом виде из таких частей:
- Сердечник (магнитопривод).
- Первичный контур.
- Вторичный контур.
Магнитопривод состоит из железных пластин, характеризующихся ферромагнитными свойствами. В процессе прохождения по первичной обмотке электрического тока появляется магнитное поле. Оно способствует возникновению во вторичном контуре энергии. Частота тока остается неизменной. В зависимости от количества витков катушек напряжение в сети может увеличиваться или уменьшаться.
Магнитострикцией же называется эффект, который приводит к изменению размера тела, через которое проходит поток заряженных частиц. На подобные изменения реагируют материалы с сильными магнитными характеристиками. Из них изготавливают сердечник.
Изменения размеров влияют на появление колебаний воздуха возле магнитопривода. Возникают звуковые волны. Они имеют определенную частоту. Возникает гудение. В импульсных устройствах такого звука не слышно. Их колебания формируются с частотой, которую не воспринимает ухо человека.
Уровень шума
Гудящий звук появляется при определенных условиях работы агрегата.
Он зависит от некоторых параметров оборудования. В течение одного цикла работы магнитопривод растягивается и сжимается два раза. Если частота сети соответствует стандартному значению для переменного тока (50 Гц), появится звуковая волна. Ее частота составит 100 Гц. Человек при этом услышит звук гудения. Он отличается своей интенсивностью.
Сила, с которой гудят трансформаторы, зависит от нескольких особенностей оборудования. К таким факторам относятся:
- Уровень нагрузки.
- Габариты составных частей системы.
- Физические характеристики, структура сердечника.
Для усилителя, блока питания и прочих небольших бытовых приборов появление шума при работе не является нормой. Если такое устройство начинает гудеть, необходимо найти причину неисправности и устранить ее.
Силовой трансформатор
Среди всех разновидностей трансформаторов одним из самых востребованных является силовой тип. Если такой агрегат гудел раньше тихо, но потом шум усилился, это может свидетельствовать о нарушениях структуры сердечника.
Его пластины со временем могут разойтись. Потребуется устранить зазоры, создать хорошую стяжку. Проще всего такой ремонт производится для прибора броневого типа. Для этого применяется обычный сантехнический хомут, который затягивается по периметру магнитопривода.
Возможно, трансформатор не только стал сильно шуметь, но и нагреваться. Это говорит о повышенной токовой нагрузке. Причиной такому явлению может стать межвитковое замыкание, неисправности в цепи потребителя.
Также рекомендуем ознакомиться: как проводят ремонт силовых трансформаторов?
Диагностика
Чтобы отремонтировать оборудование, потребуется произвести его диагностику. Сначала исключается возможность межвиткового замыкания. Мультиметром такую неисправность определить затруднительно. В этом случае потребуется произвести поверхностный осмотр. Если визуально определяются подтеки, почернение, сгоревшая изоляция, можно сказать, что причина гудения установлена.
Если поверхностный осмотр не выявил отклонений, потребуется произвести более глубокую диагностику.
При наличии только мультиметра можно воспользоваться одним из двух возможных подходов:
- Тестер переводится в положение мегомметра. Определив тип устройства, следует сравнить результаты замера с номинальным значением (представлено в соответствующем справочнике). Если отклонение составляет более 50%, в трансформаторе появилось межвитковое замыкание.
- Измеряют аналогичный рабочий прибор.
Если диагностика проводится для понижающего трансформатора, можно включить его в сеть и проверить напряжение на кабеле вторичной обмотки. Если появится дым, потрескивание, систему сразу же обесточивают. Неисправна первичная обмотка.
Перемотка
Если пользователь силового прибора сделал перемотку самостоятельно, существует большая вероятность появления гула. Причин тому может быть несколько:
- Магнитопровод собран или подогнан неправильно. Часто неприятность возникает при перемотке Ш-подобного сердечника.
- Катушка не закреплена хорошо.
- Обмотка намотана неплотно. Пропитать ее можно парафином.
- Расчет витков произведен неправильно. В этом случае определяется не только шум, но и нагрев. Расчет потребуется произвести снова, устранить допущенные ошибки.
Часто неприятность возникает при перемотке Ш-подобного сердечника.Интересное видео: Перемотка трансформатора своими руками
Чтобы выполнить перемотку правильно, рекомендуется обратиться к профессионалам. Если же пользователь желает научиться выполнять такое действие самостоятельно, необходимо рассмотреть тонкости этого процесса.
Перемотка Ш-подобного сердечника
Гул после перемотки определяется именно в Ш-подобном типе магнитопровода. В процессе проведения операции необходимо максимально уменьшить потери вихревых токов. С одной стороны каждая пластина изолируется лаком. После проведения перемотки каждую деталь поочередно устанавливают на сердечник.
Когда половина работы будет проделана, необходимо вставить две пластины с одной стороны сердечника. Их не нужно задвигать до конца. Далее продолжается сборка. Когда магнитопровод будет собран приблизительно на 2/3, в оставшиеся части необходимо поставить еще Ш-подобные пластины. Оставшиеся элементы нужно установить между двух выдвинутых в центре частей. Их осторожно забивают киянкой. Пластины не должны гнуться. В завершении сборки потребуется вставить торцевые элементы конструкции.
Видео: Что делать, если сильно гудит трансформатор?
Рассмотрев причины и особенности устранения чрезмерного гула, каждый пользователь трансформаторного прибора сможет решить эту проблему самостоятельно.
основные причины и способы устранения
Почему может гудеть трансформатор в колонках, блоке питания, микроволновке, усилителе и других устройствах, а также что делать в такой ситуации. Причины повышенного шума при работе.
Работающий трансформатор зачастую становится источником гула, вызываемого физическими процессами, происходящими в устройстве при обычных условиях эксплуатации. Но, если уровень шума слишком высок или гудит трансформатор в микроволновке, ламповом усилителе и в других бытовых приборах, это может свидетельствовать о неисправности устройств. Почему же гудят нагруженные трансформаторы? Давайте разберемся.
Содержание:Принцип работы
В школьные годы на уроках физики нам давали понятие магнитострикции. Не всем, правда, тогда это было интересно. Попытаемся сейчас вернуться к теме и кратко изложить суть процесса. Для начала вспомним, как работает трансформатор.

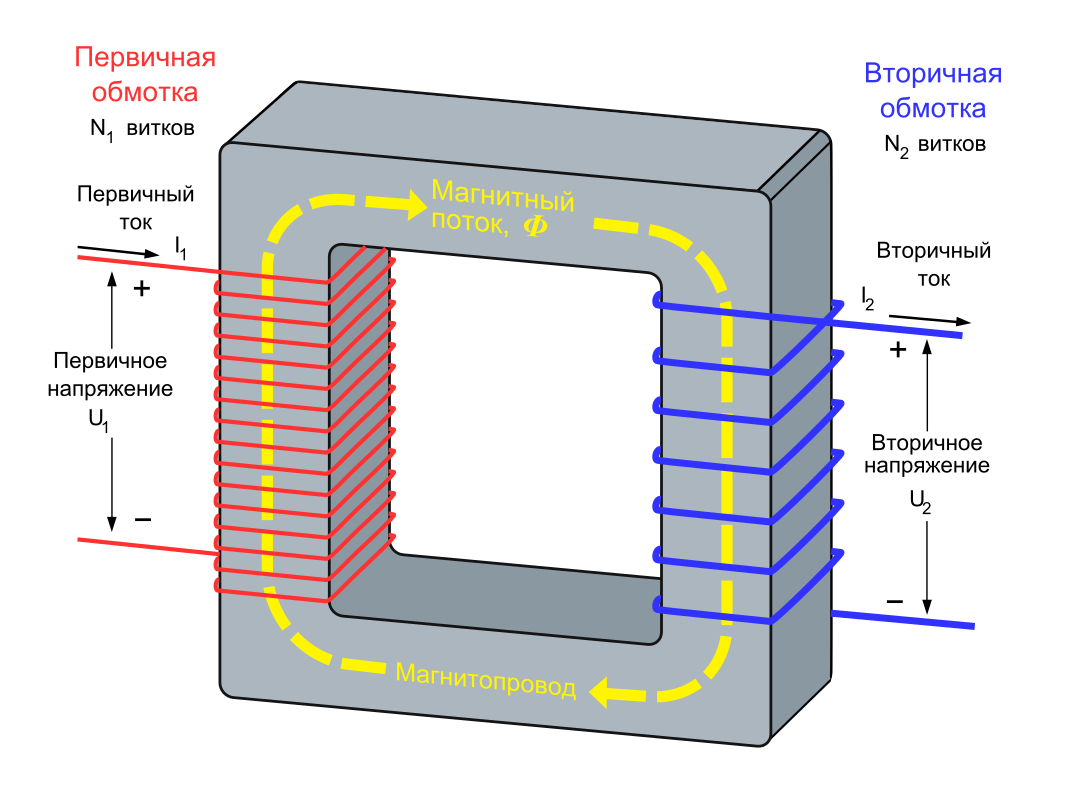

На рисунке изображен простейший прибор, состоящий из первичной обмотки (А), вторичной обмотки (Б) и сердечника (С) – магнитопровода, собранного из металлических пластин или из материала, обладающего ферромагнитными свойствами.
При подаче на первичную обмотку (А) переменного напряжения, в ней начинает течь ток, под воздействием которого в сердечнике (С) формируется магнитный поток (Ф), индуцирующий ток во вторичной катушке (Б), к которой подключена нагрузка.
Происходит преобразование напряжения, величина которого на выходе будет зависеть от соотношений числа витков первичной и вторичной обмоток. Частота при этом останется неизменной.
Магнитострикция – это физический процесс изменения объемов и размеров тела под воздействием магнитного потока, проходящего через это тело. Изменениям подвержены материалы с ярко выраженными магнитными свойствами, из которых и производят сердечники для трансформаторов.
На рисунке представлена периодичность процесса сжатия и растяжения сердечника за цикл перемены магнитного потока. Изменения размеров магнитопровода приводят к возникновению колебаний воздуха. Образуются волны, имеющие частоту в звуковом диапазоне (50 Гц). Это и есть тот самый гул, сопровождающий обычную работу силовых трансформаторов. В ИИП (импульсных источниках питания) такой шум отсутствует, так как частота волн, образующихся в процессе колебаний, не входит в слышимый человеком диапазон.
Факторы, влияющие на уровень гула
Насколько сильно шумит трансформатор, зависит от:
- степени загруженности;
- габаритных размеров;
- физических характеристик материала, из которого изготовлен магнитопровод.
Перегруженный трансформатор будет гудеть громче, чем работающий при номинальной нагрузке. А характерный шум, возникающий при работе больших силовых преобразователей на подстанциях, является нормальным.
Причины возникновения в трансформаторе побочных звуков:
- При неплотной намотке катушки, под воздействием магнитного потока, стремящегося сдвинуть обмотки устройства относительно сердечника, возникает вибрация, сопровождающаяся гулом.
- В процессе работы, при плохой подгонке пластин сердечника и образовании между ними зазоров, возникает вибрация, сопровождающаяся металлическим звоном, впоследствии шумом.
- При нарушении целостности проводов обмотки катушка может искрить. Процесс сопровождается хлопками. При мощных разрядах звук интенсивнее.
- Плохо закреплённый трансформатор и его детали также вибрируют и гудят.
Причины шума силового трансформатора
Нормально работающий силовой трансформатор гудит без внезапных резких звуков, дребезжаний, жужжаний.
Если слышны неритмичные шумы и потрескивания, аппарат необходимо срочно вывести из эксплуатации.
Для установления причины гула проводят диагностику. Для этого вначале проводят визуальный осмотр трансформатора. Если видны следы потеков, сгоревшая изоляция, почерневшие участки, то делают вывод, что произошло межвитковое замыкание.
Если диагностируют понижающий трансформатор, можно включить его в сеть для проверки напряжения на вторичной обмотке. При возникновении потрескивания, дыма, систему тут же обесточивают.
Если при включении, трансформатор гудит и греется, это говорит о повышенной токовой нагрузке. Причины явления — неисправности в цепи потребителей.
Если устройство гудит после перемотки и сборки, это означает что:
- Неправильно собран или подогнан сердечник.
- Не закреплена катушка или недостаточно плотно намотаны обмотки. В этом случае нужно зафиксировать катушку, перемотать обмотку или залить устройство парафином.
- Неверно произведен расчет обмоток (особенно первичной). В этом случае трансформатор под нагрузкой будет гудеть и греться. Потребуется корректировка расчетов и правильная перемотка.
В этом случае трансформатор под нагрузкой будет гудеть и греться. Потребуется корректировка расчетов и правильная перемотка.Причины повышенного шума могут быть в ослаблении болтов крепления составных частей: сердечника, корпуса, крышки, выхлопной трубы, расширительного бака и прочих.
Как устранить неполадку? Необходимо отключить трансформатор и протянуть крепёж.
При вибрации листов магнитопровода крайние листы расклинивают. Для этой цели подойдет электрокартон.
Если трансформатор гудит по причине:
- перегрузки, нужно снизить нагрузку, отключив часть наименее значимых объектов потребления;
- несимметричной нагрузки, потребуется равномерно перераспределить нагрузку по фазам;
- электрических разрядов между обмоткой и корпусом, необходимо вывести трансформатор в ремонт с разборкой и изъятием активной части найти, и устранить место возникновения разряда.
Шум в бытовых приборах
Влияние магнитострикции на сетевые трансформаторы, работающие в бытовых приборах, ничтожно мало, поэтому причины гудения в большинстве случаев указывают на нештатную ситуацию.
Почему гудит трансформатор в сети переменного тока? В чем причина назойливых звуков и что делать, чтобы от них избавиться?
В светильниках и люстрах явление происходит из-за высокой мощности галогеновых 12 вольтовых лампочек. Чтобы избавиться от нежелательного эффекта, нужно снизить мощность источников освещения или установить электронный трансформатор большей мощности (помогает не всегда, иногда нужно просто купить качественный и дорогой источник питания).
Если в совершенно новом телевизоре, при правильно настроенном ресивере слышен свист, скорее всего, его источником является некачественно собранные трансформаторы или дроссели. Нужно дополнительно пропаять детали и, для устранения вибрации, залить обмотки клеем или цапонлаком.
Трансформатор, входящий в устройство блока питания для светодиодной ленты, имеет один большой недостаток. Он пищит при большой нагрузке, а еще чаще писк слышен при диммировании. Проблема уходит после установки герметичного блока питания, через корпус которого, говоря простыми словами, звук просто не пробивается.
Ещё можно попробовать найти в продаже диммер с высокой частотой ШИМ.
Если гудит сабвуфер, проблема может быть в неисправности сглаживающих конденсаторов блока питания и в усилителе звука, вышедшем из строя. Тогда в колонках возникает постоянный гул, избавиться от которого поможет замена, пришедших в негодность, деталей. Если элементы усилителя исправны, то следует увеличить ёмкость фильтрующих конденсаторов после диодного моста в блоке питания, чрезмерное увеличение может привести к выходу из строя диодного моста при запуске.
Если микроволновка гудит и вибрирует при включении, скорее всего, произошла поломка силового трансформатора. Прежде чем трогать внутренние элементы, нужно отключить питание и принудительно разрядить высоковольтный конденсатор через лампочку. Повреждения могут быть и в первичной, и во вторичной обмотке. В этом случае лучше обратится в сервисный центр.
Если микроволновка трещит, возможно, проблема в высоковольтных пробоях. Обычно это «лечится» удалением загрязнений и подкрашиванием тех частей корпуса (внутри микроволновки) с которых отвалилась краска, или заменой слюды.
Писк в зарядном устройстве на 12 вольт также наблюдается при некачественном закреплении деталей или если выставлен слишком высокий зарядный ток. Также возможно аккумулятор уже пора менять, так как закоротили пластины его банок между собой. Со временем, если это заводской брак, вибрации данных элементов могут расшатать пайку, образовав в этом месте повышенные контактные сопротивления, которые под действием тока будет нагревать весь участок. Это может привести к короткому замыканию и возгоранию зарядки. В связи с этим, при возникновении проблемы лучше сразу поменять устройство на новое.
Итак, подытожим. Если силовой трансформатор на электрической подстанции гудит равномерно, без внезапных резких звуков – это нормальный естественный процесс работы. Если же мы слышим, как гудит аппарат, который раньше не издавал подобных звуков, нужно заняться его ремонтом.
При отсутствии необходимых знаний и опыта не стоит вмешиваться в устройство прибора. Это может быть опасно. Доверьтесь профессионалам.
Материалы по теме:
- Почему микроволновка не греет еду
- Почему гудит стиральная машина
- Чем отличается трансформатор от автотрансформатора
Почему гудит трансформатор в блоке питания, усилителе, люстре
Природа характерного звука, издаваемого трансформатором при работе, объясняется в школьном курсе физики (явление именуется магнитострикцией). Но влияние этого физического процесса на устройства, работающие в бытовых приборах ничтожно мало, поэтому причины гудения в большинстве случаев указывают на нештатную работу. Попробуем разобраться, почему гудит трансформатор в люстре, блоке питания или в усилителе, и как устранить это явление. Начнем с азов.
Природа магнитострикции
Для объяснения этого явления кратко напомним о принципе работы электромагнитных приборов, преобразовывающих переменное напряжение, то есть трансформаторов.
Его упрощенное изображение показано на рисунке 1.
Представленное на рисунке устройство состоит из первичной обмотки «А», вторичной -«В» и проходящего через них сердечника — «С», выполненного из тонких наборных железных пластин или другого материала с ферримагнитными свойствами.
Прохождение переменного напряжения через обмотку «А», приводит к образованию переменного магнитного поля «D» в сердечнике, способствующего появлению электрического тока в катушке «В». При этом частота тока остается неизменной, а величина напряжения зависит от соотношения количества витков между катушками.
Теперь напомним, что представляет собой магнитострикция. Это физический эффект приводящий к изменению линейных размеров и объема тела, через которое проходит магнитный поток. Наибольшим изменениям подвергаются сильномагнитные материалы, именно из них, в большинстве случаев, изготавливают сердечники трансформаторов. На рисунке 2 показана периодичность растяжения-сжатия сердечника на протяжении одного цикла изменения магнитного потока.
Под воздействием линейных колебаний в прилегающем воздухе создаются звуковые волны соответствующей частоты. То есть, если в течение одного цикла сердечник растягивается-сжимается дважды, то при стандартной частоте сети переменного тока 50 Гц будут формироваться звуковые волны частотой 100 Гц. Это и есть характерный гул, который производит трансформатор при работе.
Учитывая вышесказанное можно объяснить, почему импульсный трансформатор неслышно при работе. Частота производимых звуковых колебаний этого устройства находится за границей восприятия человеческого уха.
Уровень шума напрямую зависит от следующих факторов:
- габаритные размеры устройства;
- величина нагрузки;
- структура и физические характеристики материала сердечника.
Учитывая перечисленные факторы, можно констатировать, что для устройств, работающих в бытовых приборах, повышенный уровень шума, скорее, исключение, чем правило.
Это указывает на нештатную работу трансформатора, следовательно, необходимо найти и устранить неисправность.
Сильно шумит силовой трансформатор, возможные причины
Если устройство свистит или гудит, хотя ранее работало нормально, то это может свидетельствовать о разошедшихся пластинах сердечника. В данном случае потребуется идеальный подгон железа, чтобы исключить зазоры, помимо этого обеспечить хорошую стяжку. Если трансформатор броневого типа, то сделать это можно при помощи обычного водопроводного хомута, затянув его по периметру сердечника, как показано на рисунке 3.
Рисунок 3. Стягивание сердечника при помощи червячного хомутаКогда устройство не только шумит, а и значительно нагревается, то такие признаки характерны при большой нагрузке по току. Причина может крыться как в самом трансформаторе (межвитковое замыкание), так и в проблемах цепи, питающегося от него устройства (например, утечка в электролитических конденсаторах).
Необходимо сразу предупредить, что произвести диагностику на предмет межвиткового замыкания, используя только мультиметр, довольно затруднительно.
Но, при поверхностном осмотре обнаружить дефект, вполне возможно. КЗ между витками вызывает местный нагрев. Следствием этого может быть почернение, подтеки, подпалины, вздутие заливки, характерный запах сгоревшей изоляции и т.д.
Если визуальный осмотр не дал результатов, а в наличии из измерительных приборов только мультиметр, то проверить работоспособность устройства можно двумя способами:
- Измерить сопротивление первичной и вторичной обмотки, переведя прибор в режим мегомметра. После чего сравнить полученные значения с указанными в справочнике (если определен тип устройства). Расхождение в показателях более 50% свидетельствуют о межвитковом замыкании.
В тех случаях, когда установить штатное сопротивление обмотки не представляется возможным, вычислить его можно по сечению, типу провода и количеству витков. Как правило, эти параметры указаны на трансформаторе.
Также можно провести диагностику, имея в наличии аналогичное, заведомо рабочее устройство.
В этом случае достаточно измерить сопротивление обмоток и сравнить их, расхождение не должно превышать 20%.
- Понижающий трансформатор иногда тестируют, включением в сеть, после чего проверяют напряжение на кабеле (подключенным к вторичной обмотке). Если после включения слышится треск или появляется дым, устройство необходимо сразу обесточить, такие признаки характерны при неисправности первичной обмотки.
Проводя измерения, следует проявлять осторожность, чтобы избежать контакта с токоведущими частями. Показания прибора должны соответствовать ожидаемым. Если напряжение на вторичной обмотке меньше необходимого на 20%, то это свидетельствует о межвитковом замыкании.
youtube.com/embed/KHoUvmms_OU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Появление гула после перемотки
Если трансформатор перематывается в домашних условиях, то есть большая вероятность того, что при работе он будет издавать характерный шум. Это может быть связано со следующими причинами:
- неправильно собран или не подогнан магнитопровод. Наиболее часто такая проблема возникает после разборки-сборки Ш-образного сердечника. Как правильно собрать такой магнитопровод чтобы устранить проблему, расскажем чуть ниже;
- не закреплена катушка на сердечнике или неплотно намотаны обмотки. Исправить ситуацию можно плотно зафиксировав катушку, перемотав обмотку или пропитав ее парафином (парафиновая ванна). Последний вариант хорошо помогает в том случае, когда гудит тороидальный трансформатор;
- неверно произведен расчет обмоток. Как правило, в этом случае нагруженный трансформатор не только гудит, но и ощутимо нагревается. Для исправления проблемы потребуется проверка расчетов и перемотка с учетом исправленных ошибок.
Для исправления проблемы потребуется проверка расчетов и перемотка с учетом исправленных ошибок.Как правильно собрать Ш-образный сердечник, чтобы минимизировать шум трансформатора
Магнитопровод такого устройства состоит из двух типов пластин, они показаны на рисунке 5. Это Ш-образная пластина «А» и торцевая – «В».
Рисунок 5. Пластины Ш-образного сердечникаЧтобы снизить потери на вихревые токи каждая из пластин изолируется с одной стороны. Для этой цели их покрывают лаком или производят отжиг до появления окисла. Для уменьшения магнитного зазора и, как следствие, потери на магнитный поток рассеяния, после перемотки пластины следует устанавливать поочередно с каждой стороны. Как это делать продемонстрировано на рисунке 6.
Рисунок 6. Поочередная установка пластинСобрав примерно половину сердечника, следует установить две Ш-пластины с одной стороны (без торцевых пластин) не задвигая их до конца. Далее продолжаем сборку, пока магнитопровод не будет набран на 2/3.
В оставшейся части устанавливаем только Ш-пластины. В итоге останется около двух десятков торцевых вставок и несколько Ш-образных, которые уже не пролазят в каркас.
Оставшиеся вставки устанавливаем между двух выдвинутых на середине (см. рисунок 7) и осторожно забиваем их деревянной киянкой, стараясь не погнуть.
Рисунок 7. Установка в магнитопровод оставшихся пластинНа завершающем этапе сборки вставляем торцевые пластины.
Список использованной литературы
- Сивухин Д. В. «Общий курс физики» 1975
- Н.А. Костин, О.Г.Шейкина «Теоретические основы электротехники» 2007
- Нейман Л.Р., Демирчян К.С. «Теоретические основы электротехники» 1981
- Бартош А.И. «Электрика для любознательных» 2019
Нормы и причины возникновения гудения трансформаторов
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В данной статье я расскажу Вам про требования нормативных документов к характеру гудения силовых трансформаторов и покажу на наглядном примере гудение силового трансформатора ТМ (ТаМ) мощностью 1000 (кВА) и напряжением 10/0,5 (кВ), а затем Вы постараетесь определить, нормальный это шум или нет!
Начну с того, что характер гудения исправного трансформатора, согласно Инструкции по его эксплуатации, должен быть ровным и умеренным без каких-либо резких шумов, тресков, дребезжаний, жужжаний и т.
п.
Если при осмотре трансформатора слышен сильный неравномерный шум и потрескивание внутри бака трансформатора, то его необходимо срочно выводить из работы (ПТЭЭП, п.2.1.41).
Причин для возникновения повышенного гудения трансформатора может быть несколько и сейчас я рассмотрю самые распространенные из них.
1. Ослабление болтов крепления крышки трансформатора, расширителя, выхлопной трубы и т.п.
Для устранения гудения необходимо отключить трансформатор от сети и протянуть все ослабленные крепежные болты.
2. Повышенный уровень питающего напряжения
В этом случае необходимо отключить трансформатор от сети и установить переключатель его привода ПБВ в соответствующее положение.
Предположим, что изначально напряжение в сети имело величину 10,0-10,2 (кВ) и переключатель ПБВ стоял в среднем положении (II). Для работы трансформатора от питающего напряжения величиной 10,5 (кВ) и более, переключатель ПБВ необходимо установить в положение (I).
Кстати, рекомендую Вам почитать статью об устройстве и конструкции реечного переключателя обмоток ПБВ. Там я наглядно продемонстрировал как происходит переключение витков обмоток силового трансформатора при переключении ступеней.
Если напряжение в сети превысит 11 (кВ), то необходимо переключать ступени не на нашем трансформаторе 10/0,5 (кВ), а уже на питающем трансформаторе, например, главной понизительной подстанции (ГПП) предприятия или района.
Предлагаю Вам посмотреть видео о том, как происходит переключение ступеней привода РНП на трансформаторе ТРДЦН мощностью 63 (МВА) и напряжением 110/10 (кВ) на одной из главных понизительных подстанций (ГПП).
3. Ослабление прессовки пакета и стыков магнитопровода
При неплотной укладке и стяжке пакета магнитопровода, под действием электромагнитного поля, некоторые пластины могут вибрировать с его частотой, из-за чего и становится слышно неравномерное и сильное гудение.
В этой ситуации трансформатор необходимо вывести в ремонт, вынуть его активную часть (если трансформатор масляный) и протянуть все ослабшие прессующие шпильки пакета магнитопровода.
4. Вибрация крайних листов магнитопровода
В этом случае необходимо расклинить крайние листы магнитопровода, например, электрокартоном.
5. Работа силового трансформатора в режиме перегрузки
В этом случае нужно лишь снизить нагрузку трансформатора, например, путем отключения менее ответственных потребителей.
6. Несимметрия нагрузки трансформатора по фазам
Здесь необходимо распределить нагрузку по фазам более равномерно.
7. Электрические разряды между обмоткой (или ее отводов) и корпусом
Между обмоткой и корпусом, или ее отводами и корпусом, могут возникать различного рода электрические разряды (не пробой), которые сопровождаются явным и слышимым потрескиванием.
Кстати, характерные потрескивания могут быть слышны при ослаблении контакта заземления или его обрыве внутри трансформатора, т.к. при обрыве заземления возникают разряды на корпус, что воспринимается, как треск внутри трансформатора.
Посмотрите для примера мой видеоролик про искровой разряд в электроустановке 10 (кВ), возникший на трансформаторе тока.
Для устранения подобных разрядов необходимо вывести трансформатор в ремонт с выемкой активной части, а дальше заниматься поиском места возникновения разряда и его устранением.
Вернемся к нашему примеру.
Достаточно быстро и без отключения трансформатора от сети можно определить уровень питающего напряжения, работу трансформатора в режиме перегрузки и несимметрию нагрузки.
По амперметру, подключенного к трансформаторам тока данного фидера (присоединения), можно определить нагрузку трансформатора со стороны 10 (кВ).
Как видите, ток нагрузки составляет около 26 (А), что почти вдвое меньше номинального тока трансформатора 57,7 (А), а значит это уже исключает причину перегруза трансформатора.
По низкой стороне трансформатора, на вводе сборных шин 500 (В), тоже установлен амперметр, который показывает 400 (А), что также исключает перегруз.
Осталось проверить несимметрию нагрузки. Это можно сделать по низкой стороне, например, с помощью электроизмерительных клещей на вводе сборных шин 500 (В). На момент визита на подстанцию, клещей у меня с собой не было, но практически со 100% уверенностью могу сказать, что несимметрия нагрузки у данного силового трансформатора отсутствует, т.к. все потребители являются трехфазными в виде электродвигателей и подключены на линейное напряжение 500 (В), никаких однофазных и двухфазных потребителей на секции нет.
Напряжение питания нашего трансформатора находится в норме и составляет 10,6 (кВ). Величину питающего напряжения я посмотрел на распределительной подстанции по киловольтметру, который подключен к измерительным трансформаторам напряжения 3хЗНОЛ-06.
10 сборной секции шин 10 (кВ), куда подключен и наш фидер (присоединение).
А в завершении статьи, предлагаю Вам послушать, как гудит силовой трансформатор ТМ (ТаМ) мощностью 1000 (кВА) и напряжением 10/0,5 (кВ), и определить, нормальный у него характер гудения или нет. Пишите свое мнение в комментариях к данной статье.
P.S. Всем спасибо за внимание. И еще один вопрос! Встречались ли у Вас случаи, когда трансформатор был аварийно выведен из работы из-за неравномерного гудения или наличия потрескиваний внутри бака? Расскажите про свои случаи из практики.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
причины, уровень шума и что делать
Во время работы трансформатора возникает гудение, что является характерным признаком его функционирования.
Но, есть определенный уровень шума, который допустим – его превышение уже не является нормой. Причин, почему повысился шум при работе устройства относительно нормы, много. Чтобы определить точную, проводят проверку силового агрегата и уже на основании полученных результатов решают – что делать и как устранять нарушение функционирования.
Принцип работы
Трансформатор – это пара катушек, на которые намотана проволока. Вокруг этих элементов присутствует сердечник из металла. У него магнитные свойства, выраженные из-за того, что использованный металл ферромагнитен. Непосредственно сердечник представлен набором тонких пластинок, которые скреплены и стянуты между собой. Под нагрузкой в устройство идет переменный ток, который поступает сперва в первичную трансформаторную обмотку, а после доходит и до вторичной.
Когда электроток поступает на первичную, она начинает создавать переменное магнитное поле, которое, уже в свою очередь, проходит сквозь вторичную обмотку.
Это электромагнитное поле обеспечивает электрический ток, но он уже с иным значением напряжения. Указанная величина на выходе из силового трансформатора полностью зависит от числа проволочных витков в паре обмоток. Так происходит понижение или увеличение напряжения до тех показателей, которые нужны в бытовых электросетях и технике.
Справка!
Выходящее напряжение электрического тока в отношении к входящему – это соотношение числа проволочных витков первичной обмотки к количеству вторичной.
Какой уровень шума нормален
Главная причина гудения трансформатора при его функционировании – явление магнитострикции. Этим термином обозначают изменение параметров ферромагнитного металла, на который воздействует переменное магнитное поле. Кроме явления магнитострикции, продуцировать шум способны вентиляторы охладительных систем и масляные насосы. При этом электромеханические устройства, которые регулируют напряжение выдаваемого тока под нагрузкой, также выступают источниками характерного гудения.
Показатели шума, которые соответствуют норме, зависят от таких факторов:
- габариты – чем больше устройство, тем громче гул;
- физические свойства и структура материала сердечника;
- нагрузка – при ее завышении уровень шума устройства также возрастет.
Для силового трансформатора некоторый издаваемый им шум – нормальное рабочее состояние. К примеру – звук устройств, которые расположены на высоковольтных подстанциях и электростанциях, может быть слышен за несколько сотен метров. При функционировании экспериментального силового прибора, он станет гудеть так, что из соседней комнаты в панельном доме его будет хорошо слышно. При рассмотрении встроенного в какой-то прибор трансформатора, звук его работы будет едва заметен. Что касается импульсных устройств – бесшумность функционирования обеспечивают тем, что генерируемый ими звук просто вне пределов человеческого восприятия.
Почему гудит слишком сильно
Если аппарат – экспериментального типа или встроенный в какой-то другой прибор, ранее работал бесшумно – хорошо, он исправен.
Но когда он начал чрезмерно гудеть или же издавать странный присвистывающий звук – это ненормально. Нужно искать причину того, почему произошли такие изменения. Чтобы ее установить, требуются некоторые электротехнические знания, минимум инструментов и навыки их использования.
Причина сильного гула может быть заключена в том, что могли разойтись пластины, из которых набран сердечник. Когда трансформатор броневого типа, то их просто стягивают хомутом из металла. Но, если кроме повысившегося гудения присутствует нагрев устройства, то это одно из характерных проявлений межвиткового замыкания. Чтобы проверить производят следующие манипуляции:
- Когда в распоряжении из нужного инструмента присутствует только мультиметр, выяснить – есть ли короткое замыкание (КЗ), тяжело. В этой ситуации помогает тщательный осмотр. Указателями КЗ выступают признаки подгара, расплавления или потемнения изоляции, а также характерный запах горелой пластмассы.
- Если признаков КЗ нет, то ищут паспортные сведения силового аппарата и проводят их прозвонку мультиметром. Для этого измерительный прибор выставляют в позицию «мегаомметр» (мегомметр).
- Когда значения от данных в паспорте зафиксированы с разницей 50% и свыше – это явный показатель межвиткового короткого замыкания. Но если погрешность малая, значит все нормально.
В этой ситуации помогает тщательный осмотр. Указателями КЗ выступают признаки подгара, расплавления или потемнения изоляции, а также характерный запах горелой пластмассы.На заметку!
Проверить состояние трансформаторного силового устройства можно и другими методами, но для этого нужны более сложные измерительные приборы и условия, приближенные к лабораторным.
Когда силовой трансформатор издает мощный гул на подстанции или электростанции, то это – признак его исправности и работы в стандартном режиме. Но, когда начинает шуметь устройство в какой-то бытовой технике, которая ранее работала неслышно – это показатель поломки.
Неисправность надо устранять, перед этим выяснив конкретную причину. Чтобы определить и ликвидировать сбой работы трансформатора, надо иметь некоторые электротехнические знания, опыт работы с измерительными приборами, а также соблюдать технику безопасности.
Звук трансформатора – причины гудения и способы устранения
Электрическая трансформаторная подстанция состоит из целого комплекса устройств (проводников, измерительно – управляющих приборов, трансформатора) которые издают характерный звук трансформатора.
Все они предназначены для преобразования напряжения, подаваемого распределительной сетью напряжением несколько киловольт в значения пригодные для потребителей 220/380 вольт.
В настоящее время широкое распространение получили мачтовые трансформаторные подстанции которые располагаются на опорах, что имеет существенные достоинства. Кроме отсутствия явного трансформаторного звука или гула ввиду нахождения не в зданиях они более безопасны из-за отсутствия доступа к токопроводящим элементам.
Из-за чего гудит трансформатор
В течение многих лет коммунальные компании размещали трансформаторы в подвалах или снаружи, но поблизости от зданий, чтобы обеспечить потребителей необходимой энергией. В городах, где земля и площадь первого этажа ограничены они могли оказаться даже внутри здания. В этих условиях силовые подстанции часто располагали вблизи занятых помещений.
Как и другие устройства трансформаторы работают с переменным напряжением, которое вызывает колебания сердечников.
Эта вибрация часто может быть услышана как слышимый звук (характерный трансформаторный гул), но также может ощущаться как вибрация.
Вибрации, которые передаются на конструкцию, могут распространяться в другие помещения внутри зданий и излучаться от поверхности пола, стен или потолка, а также быть услышанными обитателями. Изоляция этой вибрации от занимаемого пространства может быть серьезной проблемой, особенно после того, как строительство завершено и арендаторы или жильцы занимают здание. Мачтовые трансформаторные подстанции ввиду специфики установки не передают характерный гул.
Трансформаторы генерируют шум и вибрацию из-за магнитострикции, которую они испытывают.
Магнитострикция заставляет сердечники расширяться и сжиматься в ответ на альтернативное напряжение, которое испытывают устройства. Это расширение и сжатие приводит к вибрации и шуму, которые генерируют эти устройства.
На какой частоте гудит трансформатор
Генерируют преобразователи свой звук трансформатора на частоте 100 Гц и его гармониках (200, 300 Гц).
Частота 100 Гц – это довольно длинная длина волны, которая может создавать стоячие волны в замкнутых пространствах, например там, где этот звук может повлиять на будущих жильцов. Трудность возникает потому, что эти стоячие волны создают очень выраженный узловой паттерн на тоне 100 Гц и гармониках внутри внутреннего пространства. Измерения показали, что узловая картина может вызывать колебания уровня звука на этой частоте на целых 7-10 дБ в пределах площади около 10 м2.
Хотя частота сети 50 Гц – слышны пики синусоиды, а именно – 100 Гц. Индукция в трансформаторе достигает максимума за один период частоты переменного тока (50 Гц). Более отчетливо слышна вибрация с частотой 100 Гц при частоте сети 50 Гц.
Имеется ли замена силовых устройств в подстанциях
Будущие устройства силовой электроники разработаны для замены громоздкого распределительного оборудования – это твердотельные устройства (SST).
Обычные распределительные устройства понижают напряжение несколько киловольт в 2-3 фазное напряжение уровня распределения напряжения коммунальной сети 220/380В.
Они также обеспечивают изоляцию между входным и выходным напряжением. Хотя традиционные преобразователи напряжения эффективны (99% при номинальной нагрузке и 96% при легкой нагрузке), но громоздки, обычно охлаждаются маслом и требуют затрат на установку.
Основной мотивацией для проектирования полупроводниковых трансформаторов является поиск альтернативного решения с меньшим весом и более высокой эффективностью.
Трудно построить высокоэффективный, легкий, магнито и электрически изолированный твердотельный трансформатор для подключения к сетям высокого напряжения. Уже разработан взамен тиристоров высоковольтный биполярный транзистор с изолированным затвором (IGBT – БТИЗ) и диодами. Пока существующие современные высоковольтные высокоскоростные силовые устройства вызывают значительные коммутационные и проводящие потери. С появлением полупроводников на карбит кремниевой основе (SiC) эти ограничения в значительной степени смягчаются, и это обеспечивает мотивацию для новых топологий.
Целевая эффективность карбид кремниевых устройств в области силовых приборов составляет 98%.
Разрабатываемые современные полупроводниковые трансформаторы обеспечивают двунаправленное управление потоком мощности, а также могут компенсировать нежелательные нагрузки в виде гармоник, а также могут выступать в качестве статического компенсатора реактивной мощности на стороне высокого напряжения, чтобы обеспечить регулирование.
В настоящее время основной проблемой построения SST являются высоковольтные ограничения силовых устройств. Тиристоры могут быть надежно подключены к высоковольтной сети, но их производительность ограничена низкой частотой переключения работы. Биполярные транзисторы с изолированным затвором (IGBT – БТИЗ) быстры, но они снова ограничены своей способностью блокировать напряжение устройств пока до 6,5 кв.
В этих устройствах высоковольтный ток выпрямляется и понижается до изолированного низковольтного (400 В) с помощью высокочастотного преобразователя. Это двухуровневый трехфазный инвертор который переключается на частоте 20 кГц.
Это уже не характерный звук трансформатора, они уже не «гудят» на частоте 100 Гц, а едва «пищат» на более высокой частоте.
Мой компьютер работает медленно, что я могу сделать, чтобы это исправить?
Обновлено: 31.12.2020, Computer Hope
Ниже приведены шаги, которые пользователи могут выполнить, чтобы ускорить работу компьютера или определить, почему компьютер работает медленно. Следует отметить, что на этой странице рассматривается только общий медленный компьютер, а не компьютер, который медленно запускается или имеет медленное подключение к Интернету. Чтобы диагностировать эти проблемы, посетите следующие страницы:
Перезагрузка
Если ваш компьютер в последнее время не перезагружался, обязательно перезагрузите его, прежде чем выполнять какие-либо из следующих действий.Перезагрузка компьютера может решить многие проблемы и является простым первым шагом.
Фоновые программы
Одна из наиболее частых причин медленной работы компьютера — это программы, работающие в фоновом режиме.
Удалите или отключите все резидентные программы и программы автозагрузки, которые автоматически запускаются при каждой загрузке компьютера.
Чтобы узнать, какие программы работают в фоновом режиме и сколько памяти и ЦП они используют, откройте диспетчер задач. Если вы используете Windows 7 или более позднюю версию, запустите Resmon, чтобы лучше понять, как используются ресурсы вашего компьютера.
Если на вашем компьютере есть антивирусный сканер, программа защиты от шпионского ПО или другая утилита безопасности, убедитесь, что она не сканирует ваш компьютер в фоновом режиме. Если сканирование выполняется, это снижает общую производительность вашего компьютера. В этом случае дождитесь завершения сканирования, и производительность компьютера должна повыситься.
Удалить временные файлы
Когда компьютер запускает программы, временные файлы хранятся на жестком диске. Удаление этих временных файлов помогает повысить производительность компьютера.
Компьютеры Windows
Во-первых, мы предлагаем использовать утилиту Windows Disk Cleanup для удаления временных файлов и других файлов, которые больше не нужны на компьютере.
К сожалению, очистка диска не может удалить все файлы во временном каталоге. Поэтому мы также рекомендуем удалять временные файлы вручную.
- Откройте меню «Пуск» или и нажмите клавишу Windows , затем введите % temp% в поле поиска.
В Windows XP и более ранних версиях щелкните Выполнить в меню Пуск и введите % temp% в поле Выполнить .
- Нажмите Введите , и должна открыться папка Temp.
- Вы можете удалить все файлы, найденные в этой папке, и, если какие-либо файлы используются и не могут быть удалены, их можно пропустить.
Свободное место на жестком диске
Убедитесь, что на жестком диске имеется не менее 200-500 МБ свободного места.
Это доступное пространство позволяет компьютеру иметь место для файла подкачки, чтобы увеличиться в размере и освободить место для временных файлов.
Плохой, поврежденный или фрагментированный жесткий диск
Проверить жесткий диск на наличие ошибок
На компьютере с Windows запустите ScanDisk, chkdsk или что-то подобное, чтобы убедиться, что с жестким диском компьютера все в порядке.
На компьютере с macOS откройте программу Disk Utility и воспользуйтесь опцией First Aid , чтобы проверить жесткий диск на наличие ошибок. Чтобы открыть Дисковую утилиту:
- Щелкните значок Launchpad на док-станции.
- Откройте папку Other .
- Щелкните Disk Utility , чтобы открыть программу.
Убедитесь, что жесткий диск не фрагментирован
Запустите дефрагментацию, чтобы убедиться, что данные расположены в наилучшем порядке.
Тест жесткого диска
Используйте другие программные инструменты, чтобы проверить жесткий диск на наличие ошибок, посмотрев на SMART диска.
Проверка на вирусы
Если ваш компьютер заражен одним или несколькими вирусами, он может работать медленнее. Если на вашем компьютере не установлена антивирусная программа, запустите бесплатную онлайн-утилиту Trend Micro Housecall для сканирования и удаления вирусов с вашего компьютера. Также рекомендуем установить антивирусную программу для активной защиты от вирусов.
Поиск вредоносных программ
Сегодня шпионское ПО и другие вредоносные программы являются основной причиной многих компьютерных проблем, включая снижение производительности. Даже если на компьютере установлен антивирусный сканер, мы также рекомендуем запустить сканирование на наличие вредоносных программ. Используйте бесплатную версию Malwarebytes для сканирования вашего компьютера на наличие вредоносных программ.
Аппаратные конфликты
Убедитесь, что диспетчер устройств не имеет конфликтов. Если таковые существуют, устраните эти проблемы, поскольку они могут быть причиной вашей проблемы.
Обновление операционной системы
Чтобы обновить компьютер под управлением Microsoft Windows, запустите Центр обновления Windows.
Чтобы обновить компьютер с macOS, запустите «Обновление программного обеспечения». Чтобы обновить операционную систему, используйте App Store.
Отключить надстройки браузера
Если ваш компьютер работает особенно медленно при использовании веб-браузера, рассмотрите возможность отключения любых подключаемых модулей, надстроек или расширений браузера.
Обновите драйверы
Убедитесь, что у вас установлены последние версии драйверов для оборудования вашего компьютера, особенно последние версии драйверов для видео. Наличие устаревших драйверов может вызвать ряд проблем, включая снижение производительности.
Перезагрузите компьютер еще раз
После внесения любых изменений, указанных выше, перезагрузите компьютер.
Запустите очиститель реестра
Запись Если у вас компьютер Mac, пропустите этот раздел, так как в macOS нет реестра.
Обычно мы не рекомендуем очистители реестра. Однако, если вы выполнили все описанные выше действия, а ваш компьютер по-прежнему работает медленно, попробуйте запустить на нем программу очистки реестра.
Обновление памяти
Если ваш компьютер используется более двух лет, вам может потребоваться больше памяти.Сегодня мы предлагаем компьютерам иметь минимум 2 ГБ памяти (RAM) для 32-разрядной системы и 4 ГБ для 64-разрядной системы. Имея достаточно памяти для запуска программ в памяти, вашему компьютеру не нужно подкачивать информацию, хранящуюся в памяти, в файл подкачки. Если индикатор жесткого диска горит постоянно, это означает, что компьютер часто обменивается информацией между вашей памятью и жестким диском.
Обновление жесткого диска
Одним из самых узких мест компьютера является жесткий диск.Переход со стандартного жесткого диска на твердотельный накопитель (SSD) резко повышает производительность компьютера.
Компьютер или процессор перегревается
Убедитесь, что ваш компьютер и процессор не перегреваются.
Избыточный нагрев может вызвать снижение производительности компьютера, поскольку большинство операционных систем автоматически снижают скорость процессора, чтобы помочь компенсировать проблемы, связанные с нагревом.
Пыль, грязь и волосы также могут затруднять воздушный поток внутри компьютера, что приводит к его перегреву.Убедитесь, что корпус вашего компьютера чистый, а вентиляторы ничем не закрыты.
Увеличьте или увеличьте скорость процессора
Увеличение скорости процессора (ЦП) может улучшить производительность вашего компьютера. Есть два варианта увеличения скорости процессора: разгон или модернизация.
Разгон процессора означает увеличение его скорости сверх того, для чего он предназначен для стабильной работы. Хотя разгон может увеличить скорость процессора, это увеличение часто бывает не очень значительным, что может привести к увеличению скорости максимум на 10% или 20%.Кроме того, сам процессор должен иметь возможность разгона. Вам нужно будет найти спецификации процессора в вашем компьютере, чтобы определить, можно ли его разогнать.
Разогнанный процессор выделяет больше тепла, поэтому требуется более мощный радиатор и вентилятор, чтобы отводить избыточное тепло от процессора.
Более безопасная альтернатива разгону — это модернизация процессора на вашем компьютере. Вам нужно будет получить технические характеристики вашей материнской платы, чтобы определить, какой тип более нового процессора может использоваться в ней.Затем вы можете установить новый процессор вместо существующего.
Очистить компьютер и начать заново
Если ни одно из вышеперечисленных решений не решает ваши проблемы, можно переустановить операционную систему или стереть все и начать заново.
Удаление всего на вашем компьютере и переустановка операционной системы может повысить производительность за счет избавления от старого программного обеспечения или драйверов. Установка новой копии macOS или Windows, программного обеспечения и последних драйверов помогает убедиться в отсутствии проблем, связанных с программным обеспечением, из-за которых ваш компьютер работает медленно.
Проблемы с оборудованием
Наконец, если ваш компьютер по-прежнему работает медленно после выполнения приведенных выше рекомендаций, вероятно, существует более серьезная проблема, связанная с оборудованием (например, неисправный компонент). Примеры неисправного оборудования могут включать жесткий диск, ЦП, ОЗУ, материнскую плату или другие компоненты.
Вы можете запускать диагностические тесты оборудования с помощью служебной программы Ultimate Boot CD (UBCD). Эта утилита предоставляет информацию о том, есть ли на вашем компьютере неисправное оборудование.
Старый компьютер
Если вашему компьютеру больше пяти лет, он работает медленнее, чем новый.По мере выпуска более совершенного программного обеспечения они оптимизируются для более эффективной работы на новых компьютерах.
Главная Случайная страница КАТЕГОРИИ: БиологияХимияСтроительствоКультураЭкологияЭкологияЭлектроникаФинансыГеографияИсторияИнформатикаЗаконМатематикаМеханикаМедицинаДругоеПедагогикаФилософияФизикаПолитикаПсихологияСоциологияСпортТуризм |
|
Работает в IT индустрии
д.группе
другие люди на работе
)
п.
)
)
)
)
д.
01.2016; вид: 3574| Срок | Определение
| |
| Срок | Определение
| |
| Срок | Определение
| |
| Срок | Определение
| |
| Срок | Определение
| |
| Срок | Определение
| |
| Срок | Определение
| |
| Срок | Определение
| |
