Частотомер — Википедия. Что такое Частотомер

Частотоме́р — радиоизмерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала.

Классификация

  • По методу измерения - приборы непосредственной оценки (напр. аналоговые) и приборы сравнения (напр. резонансные, гетеродинные, электронно-счетные).
  • По физическому смыслу измеряемой величины — для измерения частоты синусоидальных колебаний (аналоговые), измерения частот гармонических составляющих (гетеродинные, резонансные, вибрационные) и измерения частоты дискретных событий (электронно-счетные, конденсаторные).
  • По исполнению (конструкции) — щитовые, переносные и стационарные.
  • По области применения частотомеры включаются в два больших класса средств измерений — электроизмерительные приборы и радиоизмерительные приборы. Следует заметить, что граница между этими группами приборов весьма прозрачна.
    • В группу электроизмерительных приборов входят аналоговые стрелочные частотомеры различных систем, вибрационные, а также отчасти конденсаторные и электронно-счетные частотомеры.
    • В группу радиоизмерительных приборов входят резонансные, гетеродинные, конденсаторные и электронно-счетные частотомеры.

Электронно-счётные частотомеры

  • Принцип действия электронно-счетных частотомеров (ЭСЧ) основан на подсчете количества импульсов, сформированных входными цепями из периодического сигнала произвольной формы, за определенный интервал времени. Интервал времени измерения также задается методом подсчета импульсов, взятых с внутреннего кварцевого генератора ЭСЧ или из внешнего источника (например стандарта частоты). Таким образом ЭСЧ является прибором сравнения, точность измерения которого зависит от точности эталонной частоты.
  • ЭСЧ является наиболее распространенным видом частотомеров благодаря своей универсальности, широкому диапазону частот (от долей герца до десятков мегагерц) и высокой точности. Для повышения диапазона до сотен мегагерц — десятков гигагерц используются дополнительные блоки — делители частоты и переносчики частоты.
  • Большинство ЭСЧ кроме частоты позволяют измерять период следования импульсов, интервалы времени между импульсами, отношения двух частот, а также могут использоваться в качестве счетчиков количества импульсов.
  • Некоторые ЭСЧ (например Ч3-64) сочетают в себе электронно-счетный и гетеродинный методы измерения. Это не только повышает диапазон измерения, но и позволяет определять несущую частоту импульсно-модулированных сигналов, что простым методом счета недоступно.
  • НАЗНАЧЕНИЕ: обслуживание, регулировка и диагностика радиоэлектронного оборудования различного назначения, контроль работы радиосистем и технологических процессов
  • ПРИМЕРЫ: Ч3-33, Ч3-54, Ч3-57, Ч3-63, Ч3-64, Ч3-67, Ч3-84

Резонансные частотомеры

Принцип действия резонансных частотомеров основан на сравнении частоты входного сигнала с собственной резонансной частотой перестраиваемого резонатора. В качестве резонатора может быть использован колебательный контур, отрезок волновода (объемный резонатор) или четвертьволновой отрезок линии.

Контролируемый сигнал через входные цепи поступает на резонатор, с резонатора сигнал через детектор подается на индикаторное устройство (гальванометр). Для повышения чувствительности в некоторых частотомерах применяются усилители. Оператор настраивает резонатор по максимальному показанию индикатора и по лимбу настройки отсчитывает частоту.

  • НАЗНАЧЕНИЕ: настройка, обслуживание, контроль работы приемопередающих устройств, измерение несущей частоты модулированных сигналов
  • ПРИМЕРЫ: Ч2-33, Ч2-34, Ч2-45, Ч2-55

Гетеродинные частотомеры

Принцип действия гетеродинных частотомеров основан на сравнении частоты входного сигнала с частотой перестраиваемого вспомогательного генератора (гетеродина) с помощью т. н. метода нулевых биений, порядок работы аналогичен работе с резонансными частотомерами.

  • НАЗНАЧЕНИЕ: аналогично резонансным частотомерам
  • ПРИМЕРЫ: Ч4-1, Ч4-22, Ч4-23, Ч4-24, Ч4-25

Конденсаторные частотомеры

Электронные конденсаторные частотомеры применяются для измерения частот в диапазоне от 10Гц до 1МГц.

Принцип таких частотомеров основывается на попеременном заряде конденсаторов от батареи с последующим его разрядом через магнитоэлектрический механизм. Этот процесс осуществляется с частотой, равной измеряемой частоте, поскольку переключение производится под воздействием самого исследуемого напряжения. За время одного цикла через магнитоэлектрический механизм будет протекать заряд Q =CU, следовательно, средний ток, протекающий через индикатор, будет равен I_ср=Qf_x=CUf_x. Таким образом, показания магнитоэлектрического амперметра оказывается пропорциональны измеряемой частоте. Основная приведенная погрешность таких частотомеров лежит в пределах 2-3%.

  • НАЗНАЧЕНИЕ: настройка и обслуживание низкочастотной аппаратуры
  • ПРИМЕРЫ: Ф5043

Вибрационные (язычковые) частотомеры

Представляет собой прибор с подвижной частью в виде набора упругих элементов (пластинок, язычков), приводимых в резонансные колебания при воздействии переменного магнитного или электрического поля.

Чаще всего используется электромагнит для возбуждения колебаний и стальные пластины в роли элементов. Элемент, собственная частота которого ближе всего к частоте тока, текущего по обмотке электромагнита, входит в резонанс и колеблется с наибольшим размахом, что отображается визуально.

  • НАЗНАЧЕНИЕ: контроль сети электропитания
  • ПРИМЕРЫ: В80, В87

Аналоговые стрелочные частотомеры

Аналоговые частотомеры по применяемому измерительному механизму бывают электромагнитной, электродинамической и магнитоэлектрической систем. В основе работы их лежит использование частотозависимой цепи, модуль полного сопротивления которой зависит от частоты. Измерительным механизмом, как правило, является логометр, на одно плечо которого подается измеряемый сигнал через частотонезависимую цепь, а на другое — через частотозависимую, ротор логометра со стрелкой в результате взаимодействия магнитных потоков устанавливается в положение, зависящее от соотношений токов в обмотках. Бывают аналоговые частотомеры работающие по другим принципам.

  • НАЗНАЧЕНИЕ: контроль сети электропитания
  • ПРИМЕРЫ: Д416, Э353, Ц1736, М800, С 300 М1-1

Наименования и обозначения

  • Устаревшие наименования
    • Волномер — для резонансных и гетеродинных частотомеров
    • Герцметр — для щитовых аналоговых и язычковых частотомеров
  • Для обозначения типов электроизмерительных (низкочастотных) частотомеров традиционно используется отраслевая система обозначений, в которой приборы маркируются в зависимости от системы (основного принципа действия)
    • Вхх — вибрационные частотомеры
    • Дхх — приборы электродинамической системы
    • Эхх — приборы электромагнитной системы
    • Мхх — приборы магнитоэлектрической системы
    • Цхх — приборы выпрямительной системы
    • Фхх, Щхх — приборы электронной системы
    • Нхх — самопишущие приборы
  • Частотомеры радиодиапазона маркируются по ГОСТ 15094
    • Ч2-хх — резонансные частотомеры
    • Ч3-хх, РЧ3-хх — Электронно-счетные частотомеры
    • Ч4-хх — гетеродинные, конденсаторные и мостовые частотомеры

Основные нормируемые характеристики частотомеров

Литература

  • Справочник по электроизмерительным приборам; Под ред. К. К. Илюнина — Л.: Энергоатомиздат, 1983
  • Справочник по радиоизмерительным приборам: В 3-х т.; Под ред. В. С. Насонова — М.: Сов. радио, 1979

Нормативно-техническая документация

  • ГОСТ 8.567-99 ГСИ. Измерения времени и частоты. Термины и определения
  • ГОСТ 7590-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам
  • ГОСТ 7590-78 Приборы электроизмерительные для измерения частоты аналоговые показывающие. Общие технические условия
  • ГОСТ 22335-85 Частотомеры электронно-счетные. Технические требования, методы испытаний
  • ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
  • ГОСТ 8.422-81 ГСИ. Частотомеры. Методы и средства поверки
  • ГОСТ 12692-67 Измерители частоты резонансные. Методы и средства поверки
  • ОСТ 11-272.000-80 Частотомеры резонансные. Основные параметры
  • МИ 1835-88 Частотомеры электронно-счетные. Методика поверки

Ссылки

См. также

Частотомеры: назначение, применение, классификация

Одним из основных параметров периодических и пульсирующих токов выступает частота, определяющая количество периодических колебаний за полный цикл и являющая основной характеристикой системы единиц СИ. Потребность в точном определении частоты возникает в различных сферах научной и практической деятельности, особое значение её определение имеет в электротехнике, радиоэлектронике, телекоммуникациях и пр.

Для фиксации частоты используют частотомеры – это специальные электроизмерительные приборы, использующиеся для фиксации частоты периододического процесса либо частот гармонических составляющих спектра сигнала.

Классификация приборов

Исходя из метода измерений, приборы бывают непосредственной оценки (аналоговые) и устройства сравнения (гетеродинные, электронно-счетные).

В целях определения частоты источников питания радиоустройств используют:

  • электромагнитные;
  • электро- и ферродинамические, использующие метод сопоставления с некой измерительной шкалой;
  • камертонные приборы.

Такие устройства характеризуются узкими пределами измерений, стандартно в диапазоне +-10% одной из стандартного ряда частот 25, 50, 60, 100, 150, 200, 300, 400, 430, 500, 800, 1000, 1500 и 2400 Гц, и функционируют при номиналах напряжения 36, 110, 127, 220, 380 В.

Для подсчета предельно низких частот (менее 5 Гц) используют магнитоэлектрические приборы в комплекте с секундомером. Для этого путем подсчета количества периодов колебаний за определенный временной промежуток, проводится полное измерение.

Измерение низких частот производиться методом вольтметра, мостовым методом, а также способами сопоставления с фиксированной частотой с помощью акустических биений, электроннолучевого осциллографа и пр.

В широком пределе подсчета высоких и низких частот функционируют устройства, использующие метод разряда — подзаряда конденсатора, метод дискретного счёта.

Для фиксации высоких, сверхвысоких частот (от 50 кГц и выше) используются устройства, применяющие резонансный, гетеродинной методы.

Для оценки колебаний радиочастот применяют частотомеры волнового типа. К ним относятся резонансные, цифровые, и названные выше гетеродинные частотомеры. Перечисленные устройства также функционируют, основываясь на сравнительном методе подсчета колебаний.

Для анализа формы колебаний, отличной от синусоидальной, как правило, используют измерение основной гармоники таких колебаний. В случае потребности анализа частотного состава колебания используют специальный сложные устройства — анализаторы спектра частот.

Помимо этого, все частотомеры условно разделяют на аналоговые и цифровые приборы. Для первого вариант измеренные сведения указываются стандартным «шкально-стрелочным» методом, а во втором – посредством цифрового дисплея.

По конструктивному исполнению их делят на:

  • щитовые;
  • переносные;
  • стационарные.

Измерение частоты переменного тока в сети: приборы и методы

Не так часто приходится узнавать именно частоту переменного тока, по сравнению с такими показателями, как напряжение и сила тока. Например, для того чтобы измерить силу тока можно воспользоваться измерительными клещами, для этого даже необязательно контактировать с токопроводящими частями, да и напряжение проверяет любой стрелочный или цифровой мультиметр. Однако, чтобы проверить частоту, с какой меняется полярность в цепях переменного тока, то есть количество его полных периодов, используется частотомер. В принципе, прибор с таким же названием может измерять и количество механических колебаний за определённый период времени, но в этой статье речь пойдёт исключительно об электрической величине. Далее мы расскажем, как проводится измерение частоты переменного тока мультиметром и частотомером.

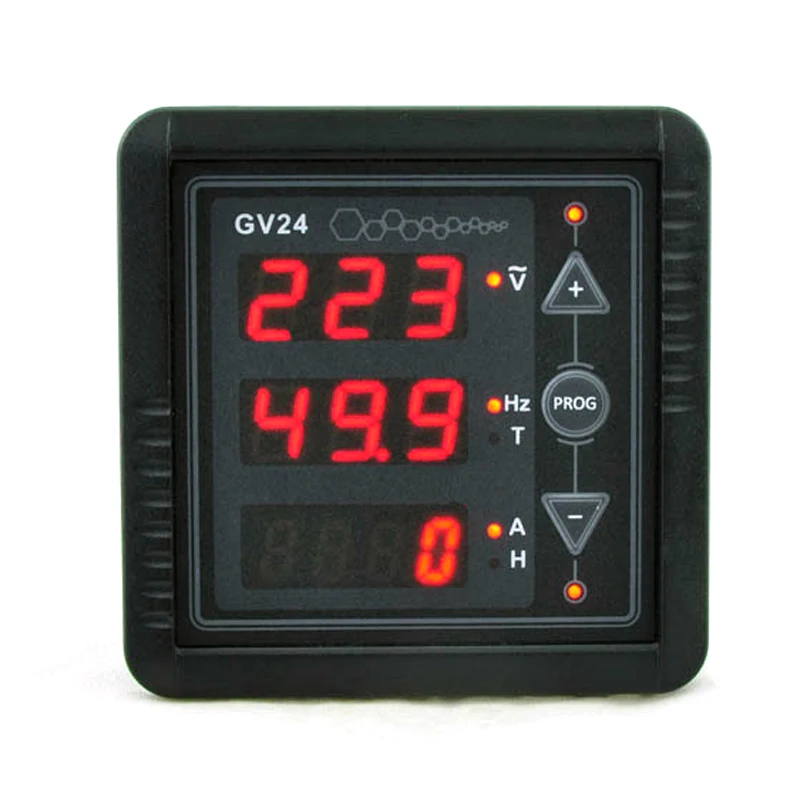

Какие приборы можно использовать

Классификация частотомеров

Все данные приборы делятся на две основные группы по области их применения:

  1. Электроизмерительные. Применяются для бытового или же производственного измерения частоты в цепях переменного тока. Их используют при частотной регулировке оборотов асинхронных двигателей, так как вид частотного измерения оборотов, в этом случае, самый эффективный и распространённый.
  2. Радиоизмерительные. Нашли применение исключительно в радиотехнике и могут измерять широкий диапазон высокочастотного напряжения.

По конструкции частотомеры делятся на щитовые, стационарные и переносные. Естественно, переносные более компактные, универсальные и мобильные устройства, которые широко применяются радиолюбителями.

Для любого типа частотомера самыми важными характеристиками, на которые, в принципе, и должен обращать внимание человек при покупке, являются:

  • Диапазон частот, которые прибор сможет измерить. При планировании работы именно со стандартной промышленной величиной 50 Гц, нужно внимательно ознакомиться с инструкцией, так как не все приборы её смогут увидеть.
  • Рабочее напряжение в цепях, в которых будут проходить измерительные работы.
  • Чувствительность, эта величина более важна для радиочастотных устройств.
  • Погрешность, с которой он может производить замеры.

Мультиметр с функцией измерения частоты переменного тока

Самый распространенный прибор, с помощью которого можно узнать величину частотных колебаний и который находится в свободном широком доступе — это мультиметр. Нужно обращать своё внимание на его функциональные возможности, так как не каждый такой прибор сможет измерить частоту переменного тока в розетке или же другой электрической цепи.

Такой тестер выполняется чаще всего очень компактным, для того чтобы в сумке он легко помещался, и был максимально функциональным, измеряющим помимо частоты также напряжение, ток, сопротивление, а иногда даже температуру воздуха, ёмкость и индуктивность. Современный вид мультиметра и его схема основаны чисто на цифровых электронных элементах, для более точного измерения. Состоит такой мультиметр из:

  • Жидкокристаллического информативного индикатора для отображения результатов измерения, расположенного, чаще всего, в верхней части конструкции.
  • Переключателя, в основном, он выполнен в виде механического элемента, позволяющего быстро перейти от измерения одних величин к другим. Нужно быть очень осторожным, так как, допустим, если измерять напряжение, а переключатель будет стоять на отметке «I», то есть сила тока, тогда следствием этого неминуемо будет короткое замыкание, которое приведёт не только к выходу со строя прибора, но может вызвать и термический ожог дугой рук и лица человека.
  • Гнезд для щупов. С их помощью непосредственно происходит электрическая связь прибора с измеряемым токопроводящим объектом. Провода не должны иметь потрескиваний и изломов изоляции, особенно это касается их наконечников, которые будут находиться в руках измеряющего.

Хотелось бы также упомянуть о специальных приставках к мультиметру, которые существуют и разработаны специально для того, чтобы увеличить число функций обычного прибора со стандартным набором.

Как выполняется измерение частоты

Перед тем как пользоваться мультиметром, а в частности, частотомером, внимательно нужно ознакомиться ещё раз с теми параметрами, которые он имеет возможность измерять. Для того чтобы правильно произвести их замер нужно освоить несколько этапов:

  1. Включить прибор соответствующей кнопкой на корпусе, чаще всего она выделена ярким цветом.
  2. Установить переключатель на измерение частоты переменного тока.
  3. Взяв в руки два щупа и подключив их, согласно инструкции в соответствующие гнёзда, произведём опробование измерительного устройства. Для начала нужно попробовать узнать частоту напряжения в стандартной сети 220 Вольт, она должна равняться 50 Гц (отклонение может быть в несколько десятых). Эта величина чётко контролируется поставщиком электрической энергии, так как при её изменении могут выйти из строя электроприборы. Поставщик отвечает за качество предоставляемой электроэнергии и строго соблюдает все её параметры. Кстати, такая величина является стандартной не во всех странах. Присоединив выводы частотомера к выводам розетки, на приборе высветится величина около 50 Гц. Если показатель будет отличаться, то это будет его погрешностью и при следующих измерениях это нужно будет обязательно учесть.

Далее, можно смело производить необходимые замеры, помня что частота есть только у переменного вида напряжения, постоянный ток не имеет изменяющегося периодически значения.

Другие альтернативные методы измерения

Самый эффективный и простой способ проверки частоты — это использование осциллографа. Именно осциллографом пользуются все профессиональные электронщики, так как на нём можно визуально увидеть не только цифры, но и саму диаграмму. При этом нужно обязательно отключить встроенный генератор. Новичку в электронике будет довольно проблематично выполнить данные измерения с помощью этого прибора. О том, как пользоваться осциллографом, мы рассказали в отдельной статье.

Второй вариант — это измерение с помощью конденсаторного частотомера, имеющего диапазон измерений 10 Гц-1 МГц и погрешность около 2%. Он определяет среднее значение тока разрядки и зарядки, которое будет пропорционально частоте и измеряется косвенно с помощью магнитоэлектрического амперметра, со специальной шкалой.

Ещё один метод называется резонансный и основан он на явлении резонанса, возникающего в электрическом контуре. Тоже имеет шкалу с механизмом точной подстройки. Однако промышленную величину в 50 Гц этим способом невозможно проверить, работает он от 50 000 Гц.

Также вы должны знать, что существует реле частоты. Обычно на предприятиях, подстанциях, электростанциях — это основное устройство, которым контролируют изменение частоты. Данное реле воздействует на другие устройства защиты и автоматики для поддержания частоты на необходимом уровне. Есть разные типы реле частоты с разным функционалом, об этом мы расскажем в других публикациях.

Все же мультиметры и электронные цифровые частотомеры работают на обычном счёте импульсов, которые являются неотъемлемой частью, как импульсного так и другого переменного напряжения, необязательно синусоидального за определенный промежуток времени, обеспечивая при этом максимальную точность, а также широчайший диапазон.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как выполнить измерение частоты тока в сети мультиметром и частотомером. Надеемся, предоставленная информация была для вас полезной!
Будет интересно прочитать:

когда нет частотомера / Хабр

В радиолюбительской практике, в силу ограниченности бюджета, часто возникает ситуация, когда тот или иной нужный для работы прибор недоступен. В такой ситуации приходится вычислять нужный параметр по результатам косвенных измерений, т.е. «сверлить пилой и пилить буравчиком».

В процессе отладки разрабатываемого мной устройства возникла необходимость провести калибровку цифрового синтезатора частоты в составе этого устройства. Задача является тривиальной при наличии частотомера электронно-счётного (ЭСЧ). Проблема же заключалась в том, что «взять взаймы» частотомер мне не удалось.

Если описать работу применённого в устройстве синтезатора частоты совсем просто, он образует на выходе сигнал с частотой Fs путём обработки входного сигнала от опорного генератора с частотой Fxo:

В качестве частотозадающего элемента опорного генератора был использован недорогой кварцевый резонатор с маркировкой на корпусе «TXC 25. 0F6QF». Точное значение частоты сигнала опорного генератора известно не было. В настройках синтезатора опорная частота была указана константой 25000000 Hz. Сам синтезатор частоты был запрограммирован на вывод сигнала частотой 9996 kHz.
Для проверки работоспособности синтезатора был использован цифровой осциллограф Rigol DS1102E. В настройках канала было включено измерение частоты.

Осциллограф на выводах кварцевого резонатора показал измеренное значение 25.00 MHz, а на выходе синтезатора – 10.00 MHz. В принципе, это уже было неплохо: схема работала.


Аналогом калибровки частотозадающих цепей методом биений является методика настройки музыкальных инструментов по камертону. Звук, извлекаемый из инструмента, накладывается на звук камертона. Если тоны не совпадают, возникают хорошо заметные на слух «биения» частоты. Подстройка тона музыкального инструмента производится до появления «нулевых биений», т.е. состояния, когда частоты совпадают.
Проще всего калибровку синтезатора частоты методом биений было провести с использованием радиоприёмника с панорамным индикатором и сигнала радиостанции RWM в качестве контрольного сигнала.

В качестве контрольного приёмника использовался SoftRock RX Ensemble II с программой HDSDR. Шкала приёмника была ранее откалибрована по сигналам радиостанции RWM на всех трёх частотах: 4996000, 9996000 и 14996000 Hz. В качестве контрольного сигнала использовался сигнал радиостанции RWM на частоте 9996000 Hz.

На скриншоте виден приём секундных меток RWM на частоте 9996000 Hz и приём выходного сигнала синтезатора на частоте, примерно, 9997970 Hz. При задании частоты синтезатора использовалась константа 25000000 Hz (номинальная частота кварцевого резонатора). При проведении калибровки эта константа была умножена на отношение частот 9997970 Hz и 9996000 Hz. В результате было получено значение реальной частоты запуска кварцевого резонатора 25004927 Hz. Это значение было занесено константой в прошивку устройства. На скриншоте показан результат проведения калибровки:

Частота выходного сигнала синтезатора 9996 kHz точно соответствует частоте приёма секундных меток RWM на частоте 9996000 Hz.

После проведения калибровки осциллограф показал на выводах кварцевого резонатора – 25.00 MHz, а на выходе синтезатора – 10.00 MHz, т.е. те же самые значения, что и до калибровки.


В Перми в светлое время суток стабильно принимается сигнал RWM на частоте 9996 kHz, а в тёмное время суток – на частоте 4996 kHz. Если прохождение радиоволн нестабильно, и сигналы RWM не принимаются, на сайте hfcc.org можно найти частоты и расписание работы вещательных радиостанций.

Несущие сигналы вещательных станций тоже можно, при необходимости, использовать в качестве контрольных, т.к. они обычно имеют отклонение частоты не более 10 Hz от частоты вещания.

Краткие выводы

Наиболее простой и точный способ измерения частоты сигнала в радиодиапазоне — измерение частоты электронно-счётным частотомером.

Получить приблизительное значение частоты сигнала можно, приняв его на контрольный приёмник с калиброванной шкалой.

Получить при использовании контрольного приёмника точное значение частоты сигнала можно по «нулевым биениям» измеряемого сигнала с контрольным сигналом, полученным от эталонного источника.

Необходимые дополнения:

Калибровку синтезатора можно было бы провести:
  1. Конечно же, с помощью ЭСЧ.
  2. Методом биений с помощью профессионального приёмника без панорамного индикатора, например, Р-326, Р-326М, Р-250М2 и т.п. и сигналов RWM «на слух». Это было бы не так наглядно, как с панорамным индикатором, и заняло бы больше времени.
  3. С помощью калиброванного генератора и осциллографа по фигурам Лиссажу. Выглядит очень эффектно, но требует дополнительного недешёвого оборудования.

И ещё, область применения радиолюбителями радиоприёмников, упомянутых выше, очень широка. Они применяются для наблюдения за эфиром, для контроля прохождения радиоволн, для контрольного прослушивания сигналов при настройке радиостанций и т.п.

Приборы для измерения времени и частоты

Беспилотные аппаратыВысокотехнологичное периферийное оборудованиеКомплексы вычислительныеКомплекты и комплексы учебного оборудованияОборудование вспомогательное для контроля и регулирования физических параметровОборудование для акустических измеренийОборудование для астрономических исследованийОборудование для геофизических исследованийОборудование для гидрологических и геологических исследованийОборудование для гидромеханических процессовОборудование для измерения и контроля ионизирующих излученийОборудование для изучения живых системОборудование для исследования и анализа методом оптической спектроскопииОборудование для исследования и определения физических свойств средыОборудование для исследования коллоидных свойств и адгезииОборудование для исследования состава, строения веществ и материалов прочиеОборудование для исследования строения вещества дифракционными методамиОборудование для метеорологических и аэрологических исследованийОборудование для определения механических свойств и величинОборудование для оптических измерений и исследований (кроме микроскопов и телескопов)Оборудование для реализации физико-химических и химических процессовОборудование для сверления и перфорированияОборудование для физических и физико-химических методов разделенияОборудование для физической обработки материаловОборудование для фрезерной обработки металловОборудование для электротехнических измерений и контроля электрических и электромагнитных параметровОборудование для ядерной физики и физики высоких энергийОборудование и приборы для масс-спектрометрииОборудование и приборы для спектрометрии ядерного магнитного резонанса (ЯМР)Оборудование пробоподготовкиОборудование термическоеОборудования для исследований химического и элементного состава веществ и материалов прочиеОборудования для исследования с использованием хроматографических методов анализаПриборы для измерения времени и частотыПриборы для микроскопических исследованийПриборы и аппаратура для исследования и анализа поверхности прочиеПриборы радиационные аналитическиеСпектрометры электронного парамагнитного резонанса (ЭПР)Специализированное программное обеспечениеСпециализированные станки для обработки металлов с ЧПУСпециальные технологические установкиСуперкомпьютеры и мэйнфреймыТокарные обрабатывающие центрыТренажерыУстройства приемно-передачи видео-радио-сигналовФото и видео камеры цифровые спектральныеШлифовально-полировочное оборудованиеЭлектродвигатели и электроприводыЭлектросварочное оборудование

-АдыгеяАлтайАлтайский крайАмурская областьАрхангельская областьАстраханская областьБашкортостанБелгородская областьБрянская областьБурятияВладимирская областьВолгоградская областьВологодская областьВоронежская областьДагестанЕврейская АОЗабайкальский крайИвановская областьИнгушетияИркутская областьКабардино-БалкарияКалининградская областьКалмыкияКалужская областьКамчатский крайКарачаево-ЧеркесияКарелияКемеровская областьКировская областьКомиКостромская областьКраснодарский крайКрасноярский крайКрымКурганская областьКурская областьЛенинградская областьЛипецкая областьМагаданская областьМарий ЭлМордовияМоскваМосковская областьМурманская областьНенецкий АОНижегородская областьНовгородская областьНовосибирская областьОмская областьОренбургская областьОрловская областьПензенская областьПермский крайПриморский крайПсковская областьРостовская областьРязанская областьСамарская областьСанкт-ПетербургСаратовская областьСахалинская областьСвердловская областьСевастопольСеверная Осетия - АланияСмоленская областьСтавропольский крайТамбовская областьТатарстанТверская областьТомская областьТульская областьТываТюменская областьУдмуртияУльяновская областьХабаровский крайХакасияХанты-Мансийский АО — ЮграЧелябинская областьЧечняЧувашияЧукотский АОЯкутияЯмало-Ненецкий АОЯрославская область

-АбазаАбаканАбдулиноАбинскАгидельАгрызАдыгейскАзнакаевоАзовАк-ДовуракАксайАлагирАлапаевскАлатырьАлданАлейскАлександровАлександровскАлександровск-СахалинскийАлексеевкаАлексинАлзамайАлупкаАлуштаАльметьевскАмурскАнадырьАнапаАнгарскАндреапольАнжеро-СудженскАниваАпатитыАпрелевкаАпшеронскАрамильАргунАрдатовАрдонАрзамасАркадакАрмавирАрмянскАрсеньевАрскАртёмАртёмовскАртёмовскийАрхангельскАсбестАсиноАстраханьАткарскАхтубинскАчинскАшаБабаевоБабушкинБавлыБагратионовскБайкальскБаймакБакалБаксанБалабановоБалаковоБалахнаБалашихаБалашовБалейБалтийскБарабинскБарнаулБарышБатайскБахчисарайБежецкБелая КалитваБелая ХолуницаБелгородБелебейБелёвБелинскийБеловоБелогорскБелогорскБелозерскБелокурихаБеломорскБелорецкБелореченскБелоусовоБелоярскийБелыйБердскБерезникиБерёзовскийБерёзовскийБесланБийскБикинБилибиноБиробиджанБирскБирюсинскБирючБлаговещенскБлаговещенскБлагодарныйБобровБогдановичБогородицкБогородскБоготолБогучарБодайбоБокситогорскБолгарБологоеБолотноеБолоховоБолховБольшой КаменьБорБорзяБорисоглебскБоровичиБоровскБородиноБратскБронницыБрянскБугульмаБугурусланБудённовскБузулукБуинскБуйБуйнакскБутурлиновкаВалдайВалуйкиВелижВеликие ЛукиВеликий НовгородВеликий УстюгВельскВенёвВерещагиноВереяВерхнеуральскВерхний ТагилВерхний УфалейВерхняя ПышмаВерхняя СалдаВерхняя ТураВерхотурьеВерхоянскВесьегонскВетлугаВидноеВилюйскВилючинскВихоревкаВичугаВладивостокВладикавказВладимирВолгоградВолгодонскВолгореченскВолжскВолжскийВологдаВолодарскВолоколамскВолосовоВолховВолчанскВольскВоркутаВоронежВорсмаВоскресенскВоткинскВсеволожскВуктылВыборгВыксаВысоковскВысоцкВытеграВышний ВолочёкВяземскийВязникиВязьмаВятские ПоляныГаврилов ПосадГаврилов-ЯмГагаринГаджиевоГайГаличГатчинаГвардейскГдовГеленджикГеоргиевскГлазовГолицыноГорбатовГорно-АлтайскГорнозаводскГорнякГородецГородищеГородовиковскГороховецГорячий КлючГрайворонГремячинскГрозныйГрязиГрязовецГубахаГубкинГубкинскийГудермесГуковоГулькевичиГурьевскГурьевскГусевГусиноозёрскГусь-ХрустальныйДавлекановоДагестанские ОгниДалматовоДальнегорскДальнереченскДаниловДанковДегтярскДедовскДемидовДербентДесногорскДжанкойДзержинскДзержинскийДивногорскДигораДимитровградДмитриевДмитровДмитровскДноДобрянкаДолгопрудныйДолинскДомодедовоДонецкДонскойДорогобужДрезнаДубнаДубовкаДудинкаДуховщинаДюртюлиДятьковоЕвпаторияЕгорьевскЕйскЕкатеринбургЕлабугаЕлецЕлизовоЕльняЕманжелинскЕмваЕнисейскЕрмолиноЕршовЕссентукиЕфремовЖелезноводскЖелезногорскЖелезногорскЖелезногорск-ИлимскийЖердевкаЖигулёвскЖиздраЖирновскЖуковЖуковкаЖуковскийЗавитинскЗаводоуковскЗаволжскЗаволжьеЗадонскЗаинскЗакаменскЗаозёрныйЗаозёрскЗападная ДвинаЗаполярныйЗарайскЗаречныйЗаречныйЗаринскЗвениговоЗвенигородЗверевоЗеленогорскЗеленоградскЗеленодольскЗеленокумскЗерноградЗеяЗимаЗлатоустЗлынкаЗмеиногорскЗнаменскЗубцовЗуевкаИвангородИвановоИвантеевкаИвдельИгаркаИжевскИзбербашИзобильныйИланскийИнзаИнкерманИннополисИнсарИнтаИпатовоИрбитИркутскИсилькульИскитимИстраИшимИшимбайЙошкар-ОлаКадниковКазаньКалачКалач-на-ДонуКалачинскКалининградКалининскКалтанКалугаКалязинКамбаркаКаменкаКаменногорскКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКамешковоКамызякКамышинКамышловКанашКандалакшаКанскКарабановоКарабашКарабулакКарасукКарачаевскКарачевКаргатКаргопольКарпинскКарталыКасимовКаслиКаспийскКатав-ИвановскКатайскКачканарКашинКашираКедровыйКемеровоКемьКерчьКизелКизилюртКизлярКимовскКимрыКингисеппКинельКинешмаКиреевскКиренскКиржачКирилловКиришиКировКировКировградКирово-ЧепецкКировскКировскКирсКирсановКиселёвскКисловодскКлинКлинцыКнягининоКовдорКовровКовылкиноКогалымКодинскКозельскКозловкаКозьмодемьянскКолаКологривКоломнаКолпашевоКольчугиноКоммунарКомсомольскКомсомольск-на-АмуреКонаковоКондопогаКондровоКонстантиновскКопейскКораблиноКореновскКоркиноКоролёвКорочаКорсаковКоряжмаКостерёвоКостомукшаКостромаКотельникиКотельниковоКотельничКотласКотовоКотовскКохмаКрасавиноКрасноармейскКрасноармейскКрасновишерскКрасногорскКраснодарКраснозаводскКраснознаменскКраснознаменскКраснокаменскКраснокамскКрасноперекопскКраснослободскКраснослободскКраснотурьинскКрасноуральскКрасноуфимскКрасноярскКрасный КутКрасный СулинКрасный ХолмКремёнкиКропоткинКрымскКстовоКубинкаКувандыкКувшиновоКудымкарКузнецкКуйбышевКулебакиКумертауКунгурКупиноКурганКурганинскКурильскКурловоКуровскоеКурскКуртамышКурчатовКусаКушваКызылКыштымКяхтаЛабинскЛабытнангиЛаганьЛадушкинЛаишевоЛакинскЛангепасЛахденпохьяЛебедяньЛениногорскЛенинскЛенинск-КузнецкийЛенскЛермонтовЛеснойЛесозаводскЛесосибирскЛивныЛикино-ДулёвоЛипецкЛипкиЛискиЛихославльЛобняЛодейное ПолеЛосино-ПетровскийЛугаЛузаЛукояновЛуховицыЛысковоЛысьваЛыткариноЛьговЛюбаньЛюберцыЛюбимЛюдиновоЛянторМагаданМагасМагнитогорскМайкопМайскийМакаровМакарьевМакушиноМалая ВишераМалгобекМалмыжМалоархангельскМалоярославецМамадышМамоновоМантуровоМариинскМариинский ПосадМарксМахачкалаМглинМегионМедвежьегорскМедногорскМедыньМежгорьеМеждуреченскМезеньМеленкиМелеузМенделеевскМензелинскМещовскМиассМикуньМиллеровоМинеральные ВодыМинусинскМиньярМирныйМирныйМихайловМихайловкаМихайловскМихайловскМичуринскМогочаМожайскМожгаМоздокМончегорскМорозовскМоршанскМосальскМоскваМуравленкоМурашиМурманскМуромМценскМыскиМытищиМышкинНабережные ЧелныНавашиноНаволокиНадымНазаровоНазраньНазываевскНальчикНаримановНаро-ФоминскНарткалаНарьян-МарНаходкаНевельНевельскНевинномысскНевьянскНелидовоНеманНерехтаНерчинскНерюнгриНестеровНефтегорскНефтекамскНефтекумскНефтеюганскНеяНижневартовскНижнекамскНижнеудинскНижние СергиНижний ЛомовНижний НовгородНижний ТагилНижняя СалдаНижняя ТураНиколаевскНиколаевск-на-АмуреНикольскНикольскНикольскоеНовая ЛадогаНовая ЛяляНовоалександровскНовоалтайскНовоаннинскийНововоронежНоводвинскНовозыбковНовокубанскНовокузнецкНовокуйбышевскНовомичуринскНовомосковскНовопавловскНоворжевНовороссийскНовосибирскНовосильНовосокольникиНовотроицкНовоузенскНовоульяновскНовоуральскНовохопёрскНовочебоксарскНовочеркасскНовошахтинскНовый ОсколНовый УренгойНогинскНолинскНорильскНоябрьскНурлатНытваНюрбаНяганьНязепетровскНяндомаОблучьеОбнинскОбояньОбьОдинцовоОзёрскОзёрскОзёрыОктябрьскОктябрьскийОкуловкаОлёкминскОленегорскОлонецОмскОмутнинскОнегаОпочкаОрёлОренбургОрехово-ЗуевоОрловОрскОсаОсинникиОсташковОстровОстровнойОстрогожскОтрадноеОтрадныйОхаОханскОчёрПавловоПавловскПавловский ПосадПалласовкаПартизанскПевекПензаПервомайскПервоуральскПеревозПересветПереславль-ЗалесскийПермьПестовоПетров ВалПетровскПетровск-ЗабайкальскийПетрозаводскПетропавловск-КамчатскийПетуховоПетушкиПечораПечорыПикалёвоПионерскийПиткярантаПлавскПластПлёсПовориноПодольскПодпорожьеПокачиПокровПокровскПолевскойПолесскПолысаевоПолярные ЗориПолярныйПоронайскПорховПохвистневоПочепПочинокПошехоньеПравдинскПриволжскПриморскПриморскПриморско-АхтарскПриозерскПрокопьевскПролетарскПротвиноПрохладныйПсковПугачёвПудожПустошкаПучежПушкиноПущиноПыталовоПыть-ЯхПятигорскРадужныйРадужныйРайчихинскРаменскоеРассказовоРевдаРежРеутовРжевРодникиРославльРоссошьРостовРостов-на-ДонуРошальРтищевоРубцовскРудняРузаРузаевкаРыбинскРыбноеРыльскРяжскРязаньСакиСалаватСалаирСалехардСальскСамараСанкт-ПетербургСаранскСарапулСаратовСаровСасовоСаткаСафоновоСаяногорскСаянскСветлогорскСветлоградСветлыйСветогорскСвирскСвободныйСебежСевастопольСеверо-КурильскСеверобайкальскСеверодвинскСевероморскСевероуральскСеверскСевскСегежаСельцоСемёновСемикаракорскСемилукиСенгилейСерафимовичСергачСергиев ПосадСердобскСеровСерпуховСертоловоСибайСимСимферопольСковородиноСкопинСлавгородСлавскСлавянск-на-КубаниСланцыСлободскойСлюдянкаСмоленскСнежинскСнежногорскСобинкаСоветскСоветскСоветскСоветская ГаваньСоветскийСоколСолигаличСоликамскСолнечногорскСоль-ИлецкСольвычегодскСольцыСорочинскСорскСортавалаСосенскийСосновкаСосновоборскСосновый БорСосногорскСочиСпас-ДеменскСпас-КлепикиСпасскСпасск-ДальнийСпасск-РязанскийСреднеколымскСреднеуральскСретенскСтавропольСтарая КупавнаСтарая РуссаСтарицаСтародубСтарый КрымСтарый ОсколСтерлитамакСтрежевойСтроительСтруниноСтупиноСуворовСудакСуджаСудогдаСуздальСуоярвиСуражСургутСуровикиноСурскСусуманСухиничиСухой ЛогСызраньСыктывкарСысертьСычёвкаСясьстройТавдаТаганрогТайгаТайшетТалдомТалицаТамбовТараТарко-СалеТарусаТатарскТаштаголТверьТебердаТейковоТемниковТемрюкТерекТетюшиТимашёвскТихвинТихорецкТобольскТогучинТольяттиТомариТоммотТомскТопкиТоржокТоропецТосноТотьмаТрёхгорныйТроицкТрубчевскТуапсеТуймазыТулаТулунТуранТуринскТутаевТындаТырныаузТюкалинскТюменьУваровоУглегорскУгличУдачныйУдомляУжурУзловаяУлан-УдэУльяновскУнечаУрайУреньУржумУрус-МартанУрюпинскУсинскУсманьУсольеУсолье-СибирскоеУссурийскУсть-ДжегутаУсть-ИлимскУсть-КатавУсть-КутУсть-ЛабинскУстюжнаУфаУхтаУчалыУярФатежФеодосияФокиноФокиноФроловоФрязиноФурмановХабаровскХадыженскХанты-МансийскХарабалиХаровскХасавюртХвалынскХилокХимкиХолмХолмскХотьковоЦивильскЦимлянскЦиолковскийЧаданЧайковскийЧапаевскЧаплыгинЧебаркульЧебоксарыЧегемЧекалинЧелябинскЧердыньЧеремховоЧерепановоЧереповецЧеркесскЧёрмозЧерноголовкаЧерногорскЧернушкаЧерняховскЧеховЧистопольЧитаЧкаловскЧудовоЧулымЧусовойЧухломаШагонарШадринскШалиШарыповоШарьяШатураШахтыШахуньяШацкШебекиноШелеховШенкурскШилкаШимановскШиханыШлиссельбургШумерляШумихаШуяЩёкиноЩёлкиноЩёлковоЩигрыЩучьеЭлектрогорскЭлектростальЭлектроуглиЭлистаЭнгельсЭртильЮгорскЮжаЮжно-СахалинскЮжно-СухокумскЮжноуральскЮргаЮрьев-ПольскийЮрьевецЮрюзаньЮхновЯдринЯкутскЯлтаЯлуторовскЯнаулЯранскЯровоеЯрославльЯрцевоЯсногорскЯсныйЯхрома

О приборах, которыми пользуется ТУ Роскомнадзора для радиоконтроля

При измерении тех. параметров РЭС, ТУ Роскомнадзора и РЧЦ Федерального округа (далее РКН) контролируют следующие параметры:

  • центральная частота излучения передатчика;
  • контрольная ширина полосы частот излучения РЭС на уровне –30 дБ;
  • действительные значения мощности излучения РЭС;
  • географические координаты места установки антенны РЭС;
  • напряженность электромагнитного поля (для ВЧУ).

Анализаторы спектра

ТУ РКН пользуется оборудованием Rohde&Schwarz (R&S). Например, FSP30 – прибор для быстрого и высокоточного исследования сигнала с минимальными затратами. Прибор обладает очень малой погрешностью в своем классе. Рабочий диапазон измерений от 9 кГц до 30 ГГц. Если проще, прибор показывает амплитудно-частотную характеристику измеряемого передатчика. Справа от прибора - рупорная антенна, работающая в диапазоне от 1 до 18 ГГц. Сверху на нее накручен высокочастотный усилитель. Таким образом, в данной комплектации можно измерять с земли радиорелейные станции сотовых операторов или технологических сетей связи, а также устройства широкополосного радиодоступа (или Wi-Fi). Кроме того, FSP 30 измеряет характеристики ТВ-передатчиков и центральную частоту ВЧУ.

Также, ТУ эксплуатирует более мобильный и удобный в полевых условиях R&S FSH 3.

Измерители мощности.

Датчик мощности R&S NRP-Z24. Один конец в РЭС, другой - в USB.

С помощью программы Power sensor, определяем мощность. Более точные измерения мощности дает аналоговый SX-600.



Антенны.

Набор антенн R&S HE-200. Разные модули для разных диапазонов частот.

Ниже, другая рупорная антенна для диапазона от 18 до 40 Гц: РИАП.

Рабочее место.

В заключении, бронированный ноутбук со скринпадом.

А вот так проводятся оперативные рейды:

Материал прислал Дмитрий Галушко.
PS В комментариях подсказали, что первоисточник расположен здесь.

Микроволны101 | Частотомеры

Щелкните здесь, чтобы перейти на нашу страницу, посвященную историческому испытательному оборудованию

Щелкните здесь, чтобы перейти на главную страницу тестового оборудования

Щелкните здесь, чтобы перейти на нашу главную страницу о волноводе

Щелкните здесь, чтобы перейти на нашу страницу о резонансных полостях

Щелкните здесь, чтобы перейти на нашу страницу о загружаемом цилиндрическом резонаторе (новинка в июне 2017 года!)

Новое в апреле 2014 г .: Вот видео об использовании частотомера, снятое Себастьяном, KF5OBS.Благодарность!

Как пользоваться частотомером

Новинка июля 2013 г .: Керри объясняет, как работает частотомер HP536A! Кроме того, теперь у нас есть описание частотомера времен Второй мировой войны.

Частотомеры, также называемые «волновомеры», - это то, что ваши дедушка и бабушка использовали для определения частоты неизвестного источника сигнала. Иногда их называют «машинами жевательной резинки» (спасибо, Джон!), Но теперь частотомеры просто занимают место в одном из лабораторных шкафов, которые никто не открывает.Инженеры будут бороться изо всех сил, чтобы включить в свою установку анализатор спектра за 100 000 долларов. Но вы можете получить аналогичную точность с помощью частотомера, и если вы будете использовать его в следующей настройке, люди будут думать, что вы действительно знаете, что делаете. И они, вероятно, спросят: "А куда вы его вставляете?"

Вот такой, который мы недавно видели на Ebay, вероятно, он был продан за 10 долларов или меньше. В данном случае частотомер предназначен для диапазона X и использует волновод WR-90. Шкала отображается в МГц.

Как работает частотомер? Цилиндрическая полость образует резонатор, который снижает частотную характеристику устройства.Для этого вы должны повернуть ручку до тех пор, пока не будет наблюдаться провал в отклике. Градация покажет вам, на какой частоте вы находитесь.

В частотомере

используется короткозамкнутый резонатор, который резонирует на половине длины волны. Большинство волномеров являются волноводными, однако возможны коаксиальные типы. Волномеры с волноводом могут измерять частоту только в соответствующей полосе частот.

Вот вид вышеупомянутого измерителя волны в разобранном виде. Вы можете увидеть отверстие в плоскости E, которое соединяется с полостью.Внизу полости находится поршень, изменяющий резонансную частоту.

Волномеры подвержены влиянию температурных изменений, которые незначительно изменяют размеры резонатора.

Частотомер HP 536A

Керри из низов

Перестраиваемый измеритель волн с L / C-цепью был одним из первых приборов для измерения радиочастотных частот. По мере увеличения используемых частот был обнаружен настраиваемый резонатор.Многие фирмы производили микроволновые частотомеры с настраиваемыми резонаторами; как всегда, HP лидирует в объединении изобретательности электроники и механики.

Нетрудно понять, почему эти счетчики получили прозвище «автомат для жевательной резинки». Черное кольцо наверху поворачивается, чтобы вращать циферблат и одновременно перемещать поршень вверх и вниз по внутренней полости; поршень и полость покрыты серебром. Поршень, его подшипники и отверстие в полости обработаны с такой точностью, что между поршнем и полостью нет контакта.Измеритель был вставлен в тестируемую линию, а также был подключен детектор; настройка на резонанс приводила к «провалу» мощности на 0,6–1 дБ, а частота считывалась по шкале. 536A измеряет частоты в диапазоне от 940 МГц до 4,2 ГГц. В целом спиральная шкала имеет длину около 15 футов. Пара красных разделительных полос проходит по спиральной канавке, когда циферблат вращается, и частота считывается между полосами на линии курсора. Здесь частота близка к 2 ГГц:

Здесь циферблат повернут на один оборот; разделительные полосы переместились вверх по спиральной канавке, и теперь циферблат показывает около 2.1525 ГГц.

Модель 536 показала хорошую точность для того времени; шаг за пределы измерения длины волны с помощью щелевой линии! У 536A был спутник; 537A. Он был примерно вдвое меньше 536 и охватывал частотный диапазон от 3,7 до 12,4 ГГц, так что эти два прибора составляли коаксиальную измерительную систему для частот от 960 МГц до 12,4 ГГц. В 1966 году 536A и 537A стоили по 500 долларов каждый. Существовал также набор из нескольких метров аналогичной конструкции, но с фланцами волновода; серия HP 532.Были подобраны размеры волновода от WR187 до WR28; Счастливый обладатель комплекта из восьми таких измерителей мог измерять частоты от 3,95 ГГц до 40 ГГц. Цена каждой модели 532 в 1966 году колебалась от 200 до 400 долларов, поэтому полный комплект стоил бы около 2500 долларов.

КАЛЬКУЛЯТОР ЧАСТОТЫ И ДЛИНЫ ВОЛНЫ


Калькулятор электромагнитной частоты, длины волны
и энергии Ultra Чтобы узнать о калькуляторе, который вычисляет звуков и волн, щелкните здесь.
Прокрутите вниз для получения инструкций.
Электромагнитные волны распространяются со скоростью света (299 792 458 метров). в секунду), а их частоту и длину волны можно определить по формулам:

где c - скорость света в метрах в секунду, греческая буква лямбда λ длина волны в метрах, частота в циклах в секунду.

Также энергию фотона можно рассчитать по формулам:

где e - энергия (джоули), f - частота (циклов в секунду), h - планковский постоянная (6,6260695729 x 10 -34 Джоуль * секунды) и длина волны λ находится в метрах.

Как всегда, мы написали калькулятор, чтобы облегчить вам работу.

И Н С Т Р У К Т И Я С
Это то, что мы называем калькулятором ultra , что означает, что у вас есть несколько вариантов ввода и вывода .
Для этого калькулятора вы выбираете из 12 различных единиц ввода, а вывод отображается в восьми различных единицах.
Например, если вы хотите узнать длину волны и энергию фотонов на частоте 27 мегагерц, введите 27 в поле «Ввод количества», нажмите на Кнопка МГц, и у вас будет длина волны и энергия в 4 единицах каждая.
Для удобства чтения ответы отображаются в формате «значащих цифр», поэтому вы , а не , см. Такие ответы, как 77.3333333333333333.
Числа больше 1000 и меньше 0,001 будут отображаться в экспоненциальном представлении. и с таким же указанием количества значащих цифр. Вы можете изменить значащие цифры, отображаемые изменение числа в поле выше.
Большинство браузеров будут отображать ответы правильно, но есть несколько браузеров, которые вообще не выводят без вывода . Если да, введите ноль в поле выше. Это устраняет все форматирование, но это лучше, чем не видеть вывод вообще.


Вернуться на главную страницу Авторские права © 1999 - 1728 Программные системы

11 метров - HFUnderground

из HFUnderground

11-метровый диапазон используется как CB-радио, так и нелицензированными любителями свободного диапазона, церковным радиовещанием в Ирландии и других странах Европы, вооруженными силами, для каналов связи между студией и передатчиком (STL), каналов передачи данных, буев, отслеживания рыболовных сетей. системы, пейджеры и другие неголосовые цели.

11 метров часто определяется как 25–28 МГц / 25000–28000 кГц или 26–28 МГц / 26000–28000 кГц. Это также может относиться к практически никогда не используемому 11-метровому коротковолновому диапазону вещания от 25670 кГц до 26100 кГц или от 25,67 МГц до 26,1 МГц. Первоначальное распределение радиолюбителей на 11 метров составляло от 26,96 МГц до 27,23 МГц, и именно из этого возникла первоначальная служба CB класса D.

Легальные пользователи спектра 25-30 МГц

Помимо законного распределения CB и свободного диапазона (или выхода за пределы диапазона), этому интересному участку спектра выделено несколько законных лицензированных услуг.Сюда входят услуги пейджинговой связи, правительственные, военные, морские ВЧ и наземные службы ЧМ. В Соединенных Штатах следующие полосы выделены для лицензионного использования в Соединенных Штатах. Правительство Соединенных Штатов имеет исключительные права на использование диапазона 25,33–25,55 МГц, диапазона 26,48–26,95 МГц, диапазона 27,54–28,0 МГц, диапазона 29,89–29,91 МГц и диапазона 30,0–30,56 МГц.

Диапазон частот МГц Диапазон частот кГц Примечания
24. От 990 МГц до 25,010 МГц от 24990 кГц до 25010 кГц Станции эталонов времени и частоты - здесь работают WWV на 25000 МГц 25 МГц 25000 кГц
от 25,020 МГц до 25,320 МГц от 25020 кГц до 25320 кГц Business / Industrial Radio Service (режим FM, совместно с морской ВЧ SSB 25070-25121 кГц)
от 25,070 МГц до 25,121 МГц от 25070 кГц до 25121 кГц HF-SSB marine (морская подвижная радиосвязь, шаг 3 кГц) - совместно с 25020-25320 кГц
25.От 330 МГц до 25,550 МГц от 25330 кГц до 25550 кГц Государственные и военные фиксированные / мобильные, включая сети гражданского воздушного патрулирования и COTHEN, например. 25,354 МГц 25354 кГц
от 25,550 до 25,670 МГц от 25550 кГц до 25670 кГц Radio Astronomy и предполагается, что должен быть свободен от станций (на самом деле это не так, поскольку большинство экспортных радиостанций начинаются с 25,615 МГц)
от 25,600 МГц до 26,100 МГц от 25600 кГц до 26100 кГц 11-метровый коротковолновый диапазон вещания SWBC или HFBC. Редко используемый. Некоторые тесты DRM сделаны здесь. Здесь нет станций в США. Ранее от 25600 кГц до 25670 кГц (от 25,6 МГц до 25,67 МГц)
от 26,145 МГц до 26,175 МГц от 26145 кГц до 26175 кГц HF-SSB marine (морская подвижная радиосвязь, шаг 3 кГц)
от 25,870 МГц до 26,470 МГц от 25870 кГц до 26470 кГц Служба Remote Broadcast Pickup (Studio Transmitter Link или STL) (перекрывается с диапазоном вещания 11 метров и морской ВЧ) с распределением каналов 25.91 МГц, 25,93 МГц, 25,95 МГц, 25,97 МГц, 25,99 МГц, 26,01 МГц, 26,03 МГц и т. Д.
от 26,480 МГц до 26,950 МГц от 26480 кГц до 26950 кГц Государственные и военные фиксированные / мобильные, включая сети гражданского воздушного патрулирования и АКЦИИ, например. 26,617 МГц, 26,620 МГц, 26,812 МГц и т. Д.
от 26,560 до 27,410 МГц от 26560 кГц до 27410 кГц Citizen's Band - Радио CB - Германия, Чехия и другие страны Европы (80 каналов 26. 565 МГц - 27,405 МГц)
от 26,950 МГц до 26,960 МГц от 26950 кГц до 26960 кГц Фиксированная служба, распределенная на международном уровне (центральная частота: 26,955 МГц 26955 кГц, часто используется для линий передачи данных)
от 26,957 до 27,283 МГц от 26957 кГц до 27283 кГц Диапазон ISM (27,120 МГц +/- 163 кГц, см. FCC, часть 18)
от 26,960 МГц до 27,280 МГц от 26960 кГц до 27280 кГц Устройства, часть 15 (см. Также: Устройства ISM и системы дистанционного управления или передачи данных, использующие более высокую мощность)
26.От 960 МГц до 27,410 МГц от 26960 кГц до 27410 кГц Citizen's Band Radio Service - US CB Radio Распределение FCC 40 каналов + 5 каналов передачи данных R / C с шагом 10 кГц
от 26,960 МГц до 27,860 МГц от 26960 кГц до 27860 кГц Citizen's Band - CB-радио - Бразилия и другие страны Латинской Америки (80 каналов 26,965 МГц - 27,855 МГц)
от 27,430 до 27,540 МГц от 27410 кГц до 27540 кГц Деловое / промышленное радио (с шагом 20 кГц, режим FM)
27.От 540 МГц до 28,000 МГц от 27540 кГц до 28000 кГц Правительственные и стационарные / мобильные, включая места боевых действий НАТО Частота 27,9 МГц 27900 кГц 27,9 мкс
от 27,59625 МГц до 27,99625 МГц от 27596,25 кГц до 27996,25 кГц Citizen's Band - CB радио - Великобритания UK CB 27/81 UK FM CB 27,60125 МГц - 27,99125 МГц 40 каналов
от 27,600 до 28,0 МГц от 27600 кГц до 27995 кГц Общественная служба распространения звука и беспроводная служба громкой связи (Великобритания и Ирландия) - 27.605 МГц - 27,995 МГц и 27,60125 МГц - 27,99125 МГц - 80 чередующихся перекрывающихся каналов AM / FM
от 28,000 МГц до 29,700 МГц от 28000 кГц до 29700 кГц Любительское радио Радиолюбители 10-метрового диапазона
от 29,700 МГц до 29,800 МГц от 29700 кГц до 29800 кГц Деловые / промышленные радиослужбы (от 29,71 МГц до 29,79 МГц - с шагом 20 кГц, режим FM)
от 29,810 МГц до 29,910 МГц от 29810 кГц до 29910 кГц Государственные и военные фиксированные / мобильные, включая частоту SHARES 29.894 МГц 29894 кГц
от 29,800 до 30,550 МГц от 29800 кГц до 30550 кГц Государственные и военные фиксированные / мобильные, включая SINCGARS, начиная с 30,000 МГц


Каковы частоты CB в свободной полосе? CB-каналы в свободном диапазоне Частоты CB на любительском радио: CB 10 метров - CB 11 метров Freebanding CB-каналы UHF VHF MURS VHF245 PMR446 KDR444 Диапазон 409 МГц 406 МГц 25615 30105 25.615 МГц 30,105 МГц 25,165 28,755 МГц 29,255 МГц 29,655 МГц 29,665 МГц 29,6 МГц 29,695 МГц 26172 кГц 26,172 МГц Частоты CB около меня Аварийные частоты около меня радиочастоты аварийные частоты аварийные каналы 26121,5 кГц

11-метровый часто используется фрибендерами или операторами CB, использующими "свободные" частоты от 25 МГц до 26 МГц и CB канал 1 (26,965 МГц) и канал CB 40 (27,405 МГц) и нижний край 10-метрового любительского диапазон (28,000 МГц). Общие частоты свободной полосы включают:

Свободная полоса частот 11 метров и диапазоны

  • 24.265 МГц - 24,705 МГц - Полоса A на 12-полосных радиостанциях 24,265 МГц - 29,655 МГц, то есть Superstar 158EDX и т. Д.
  • 24,715 МГц - 25,155 МГц - Диапазон B на 12-полосных радиостанциях - включает 12-метровый диапазон любительских радиостанций 24,890 МГц - 24,990 МГц
  • 25,165 МГц - 25,605 МГц - Диапазон A на 8-полосных радиостанциях 25,165 МГц - 28,755 МГц Galaxy DX 99, DX 98VHP, DX 99V2 и т. Д.
  • 25,615 МГц - 26,055 МГц - Диапазон A на большинстве экспортных радиостанций - часто используется в такси и автотранспортных компаниях (режим AM в Северной и Южной Америке, AM или FM в других странах)
  • 26.065 МГц - 26,505 МГц - Диапазон B - часто используется такси, автотранспортными компаниями и охотничьими клубами
  • 26,225 МГц USB - латиноамериканская SSB активность
  • 26,285 МГц USB - частота международных вызовов 26 МГц (обычно используется в Европе)
  • 26,305 МГц AM - активность AM в Латинской Америке (и Америке)
  • 26,315 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,375 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,405 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26.500 МГц LSB - частота вызовов / рабочая частота Карибского бассейна и Латинской Америки
  • 26,500 МГц USB - частота вызовов / рабочая частота для стран Карибского бассейна и Латинской Америки
  • 26,515 МГц - 26,955 МГц - Диапазон C - «нижний диапазон» или «понижающий уровень» для всех типов пользователей, AM в Северной и Южной Америке, смесь AM и FM в других местах
  • 26,515 МГц AM - активен на юге США
  • LSB 26,555 МГц - очень активен в Мексике и Центральной / Южной Америке (и Карибском бассейне)
  • 26,565 МГц - 26,955 МГц - Немецкие каналы CB 41-80, только режим FM, активно используется в Европе
  • 26.565 МГц FM - вызывной канал FM CB DX Германии (канал 41)
  • 26,575 МГц FM - вызывной канал FM CB DX Германии (канал 42)
  • 26,585 МГц AM - мексиканский канал дальнобойщиков, часто очень загружен
  • 26,605 МГц AM - альтернативно 26,585 МГц (см. Также 26,575 МГц, 26,595 МГц)
  • 26,675 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,685 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,695 МГц AM - альтернативно 26,705 МГц и 26,715 МГц
  • 26.705 МГц AM - Пуэрто-Рико, Флорида и другие станции AM Карибского бассейна, часто чрезвычайно мощные
  • 26,715 МГц AM - альтернативно 26,705 МГц
  • 26,725 МГц AM - альтернативно 26,705 МГц и 26,715 МГц
  • 26,735 МГц AM - CB канал 19 «на один диапазон» - здесь часто слышны дальнобойщики (см. Также 27,635 МГц)
  • LSB 26,740 МГц - европейский пакет и частота PSK31
  • 26,745 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,755 МГц AM - часто активен на юге США + каждые 10 кГц до 26.955 МГц
  • 26,775 МГц AM - часто активен на юге США (канал 22 на одну полосу - 27,225 МГц - 0,450 МГц)
  • 26,805 МГц AM - канал 23 на одну полосу ниже, популярен в Северной Америке, Латинской Америке и Карибском бассейне
  • LSB 26,810 МГц - европейский пакет и частота PSK31
  • 26,815 МГц AM - CB канал 26 на одну полосу (активен во время открытия полос)
  • LSB 26,820 МГц - европейский пакет и частота PSK31
  • LSB 26,830 МГц - европейский пакет и частота PSK31
  • 26.835 МГц AM - CB канал 28 на одну полосу (аналогично 26,815 МГц, 26,905 МГц, 26,915 МГц и т. Д.)
  • LSB 26,840 МГц - европейский пакет и частота PSK31
  • 26,845 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,855 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,865 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,875 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,885 МГц AM - альтернативно 26,915 МГц, другие
  • 26.895 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,905 МГц AM - альтернативно 26,915 МГц, другие, мексиканская дама-диспетчер такси также подключилась к этой частоте
  • 26,915 МГц AM - большие радиостанции США "915" канал 36 вниз на один диапазон, канал AM DX
  • 26,925 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,935 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 26,945 МГц AM - нижний канал для местных сетей, охотничьих клубов, AM DX и т. Д.
  • 26.955 МГц AM - канал 40 на один диапазон, популярный в США для местных радиосетей
  • 26,965 МГц - 27,405 МГц - Диапазон D - разрешенный диапазон CB - «средний диапазон», «диапазон FCC» или диапазон «CEPT»
  • 26,985 МГц AM - CB канал 3 - Militia Patriot AM CB Частота вызова 11 метров
  • 27,005 МГц AM - CB канал 4 - Militia Patriot AM CB 11 метров тактический / вторичный вызов
  • 27,025 МГц AM - CB канал 6 - Суперкубок - большие радиостанции , большая мощность, часто в десятки киловатт
  • 27.085 МГц AM - CB канал 11 - AM DX канал вызова - исходный канал вызова из 23 канала CB дней
  • 27,125 МГц AM - канал CB 14 - часто используется в качестве местного канала AM CB, также используется для AM CB в Европе и Великобритании
  • 27,135 МГц AM - российский канал дальнобойщика (см. Также 27,135 МГц FM, 27,180 МГц)
  • 27,165 МГц AM - CB канал 17 - часто используется как дополнительный канал к 27,185 / канал 19 для дальнобойщиков
  • 27,185 МГц AM - канал CB 19 - канал дальнобойщика, дорожный канал, межгосударственные шоссе, вероятно, лучшее место для первой попытки
  • 27.215 МГц AM - канал CB 21 - часто используется в качестве альтернативного канала 27,185 / канал 19 для дальнобойщиков
  • 27,235 МГц FM - европейский пакетный канал PSK31 - канал 24
  • 27,235 МГц USB - шведский и северный SSB звонки в Швецию
  • 27,235 МГц USB - европейские цифровые режимы Канал режимов передачи данных ROS
  • 27,245 МГц FM - европейский пакетный канал PSK31
  • 27,245 МГц USB - европейские цифровые режимы Канал режимов передачи данных ROS
  • 27,265 МГц AM - канал CB 26 - канал вызова AM DX, см. Также: 27.025 AM, 27.085 AM, 27.285 AM
  • 27,275 МГц USB - UK SSB вызывает Англию среднюю полосу SSB частота ch. 27
  • 27,285 МГц AM - канал CB 28 - канал вызова AM DX, см. Также: 27,025 МГц и т. Д.
  • 27,285 МГц USB - Финляндия SSB вызов
  • 27,315 МГц AM - канал CB 31 - канал вызова AM DX (вторичный)
  • 27.315 MHz FM - европейский FM-канал для вызовов
  • 27,355 МГц LSB - CB канал 35 - SSB DX канал вызова Австралия и Океания
  • 27.365 МГц USB - канал CB 36 - Militia Patriot SSB CB 11 м тактический - режим USB 27,365 USB
  • 27,368 МГц USB - Militia Patriot SSB CB 11 м тактический - режим USB 27,368 USB
  • 27,375 МГц USB - CB канал 37 - Militia Patriot SSB CB 11 м тактический - режим USB 27,375 USB
  • 27,378 МГц USB - Militia Patriot SSB CB 11 м тактический - режим USB 27,378 USB
  • 27,385 МГц LSB - канал CB 38 - канал вызова SSB DX, режим LSB - канал SSB Северной Америки (см. Также: 27,375 LSB, 27.395 младший бит)
  • 27,405 МГц - 27,855 МГц - Диапазон E - "верхний диапазон" или "верх", смесь SSB, AM и FM
  • 27,415 МГц LSB - частота вызовов / рабочих частот США (каналы +5 кГц, 27,420 МГц, 27,425 МГц, 27,430 МГц и т. Д., обычно в режиме LSB)
  • 27,425 МГц USB - Militia Patriot SSB CB 11 м тактический - режим USB 27,425 USB
  • 27,428 МГц USB - Militia Patriot SSB CB 11 м тактический - режим USB 27,428 USB
  • 27,455 МГц USB - частота вызовов в Латинской Америке (см. Также 26.555 МГц LSB) - испанский язык
  • 27,465 МГц AM - итальянский канал высокой мощности - канал 45 - аналогично 27,025 МГц или 26,705 / 26,715 МГц в Северной и Южной Америке
  • 27,500 МГц LSB - частота вызовов / рабочая частота для стран Карибского бассейна и Латинской Америки (см. Также: 26,225 МГц USB, 26,555 МГц LSB)
  • 27,500 МГц USB - частота вызовов / рабочая частота для стран Карибского бассейна и Латинской Америки
  • 27,500 МГц AM или CW - неофициальная частота 11-метрового радиомаяка
  • 27,515 МГц LSB - Ямайка и Карибский бассейн, частота вызова / DX "The Knight Patrol"
  • 27.555 МГц USB - международная частота вызовов DX 11 метров
  • 27,580 МГц USB - частота клуба Knight Patrol (см. Также: 27,515 LSB)
  • 27,60125 МГц - 27,99125 МГц - UK FM 27/81 CB (только для Великобритании), а также Каналы CADS / WPAS LW01-LW40 Великобритания, Ирландия (режимы AM / FM, церковное вещание), прямой шаг канала 10 кГц
  • 27,605 МГц - 27,995 МГц - Каналы CADS / WPAS UW01-UW40 Великобритания, Ирландия и другие страны с прямым шагом канала 10 кГц
  • 27,605 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 27.615 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 27,625 МГц AM - популярный внеполосный канал дальнобойщиков США
  • 27,635 МГц USB - цифровые режимы можно найти здесь, в Европе (ROS, PSK31)
  • 27,635 МГц AM - канал CB 19 "вверх на один диапазон" - здесь часто можно услышать дальнобойщиков (см. Также 26,735 МГц, 28,085 МГц, 25,635 МГц, 26,285 МГц)
  • 27,665 МГц USB - распространенные частоты испанского языка + 5 кГц USB / LSB до 27,705 МГц или выше
  • 27,695 МГц USB - испанский язык, популярно в Южной Америке (также Бразилия) - USB и LSB
  • 27.700 МГц USB - международная частота 11 метров SSTV
  • 27,735 МГц USB - международная частота SSTV 11 метров (альтернативная, также цифровая SSTV)
  • 27,765 МГц FM - «Deutsche Welle», немецкоязычные станции вне диапазона свободных частот
  • 27,765 МГц USB - "Deutsche Welle" SSB фрибендеры
  • 27,775 МГц AM - иногда AM-сигналы слышны на этой частоте и выше во время открытия диапазона, часто диспетчеры такси и т. Д.
  • 27,855 МГц - 28,305 МГц - Диапазон F - до 27.995 МГц (канал 11A) популярен среди такси и водителей грузовиков, хотя водителей грузовиков часто слышно на частотах выше 28000 МГц, это настоятельно рекомендуется, чтобы фрибендеры оставались ниже 28 МГц

Федеральные и нефедеральные выделения от 25 МГц до 30 МГц

  • Предназначено исключительно для использования федеральным правительством :
  • от 25330 кГц до 25550 кГц или от 25,330 до 25,550 МГц
  • от 26480 кГц до 26950 кГц или от 26,480 МГц до 26,950 МГц
  • от 27540 кГц до 28000 кГц или 27.От 540 МГц до 28,000 МГц
  • от 29890 кГц до 29910 кГц или от 29,890 МГц до 29,910 МГц
  • от 30000 кГц до 30560 кГц или от 30,000 до 30,560 МГц
  • Исключительно для нефедерального использования :
  • от 24890 кГц до 24990 кГц или от 24,890 МГц до 24,990 МГц
  • от 25005 кГц до 25010 кГц или от 25,005 МГц до 25,210 МГц
  • от 25210 кГц до 25330 кГц или от 25,210 МГц до 25,330 МГц
  • от 26175 кГц до 26480 кГц или от 26,175 МГц до 26,480 МГц
  • от 26950 кГц до 27540 кГц или 26.От 950 МГц до 27,540 МГц
  • от 28000 кГц до 29700 кГц или от 28000 до 29,700 МГц
  • от 29700 кГц до 29890 кГц или от 29,700 МГц до 29,890 МГц
  • от 29910 кГц до 30000 кГц или от 29,910 до 30,000 МГц



Этот сайт является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения вознаграждения за рекламу путем рекламы и ссылок на Amazon.com. Некоторые ссылки могут быть партнерскими ссылками.Нам могут заплатить, если вы что-то купите или примете меры после того, как нажмете одно из этих действий.

частот музыкальных нот, A4 = 440 Гц

частот музыкальных нот, A4 = 440 Гц

Частоты для равномерно темперированной гаммы, A 4 = 440 Гц

Другие варианты настройки, A 4 =
Скорость звука = 345 м / с = 1130 фут / с = 770 миль / ч
Подробнее о скорости звука

(«Средняя С» - это C 4 )

Примечание Частота (Гц) Длина волны (см)
С 0 16.35 2109,89
C # 0 / D b 0 17,32 1991,47
D 0 18,35 1879,69
D # 0 / E b 0 19,45 1774.20
E 0 20.60 1674.62
Ф. 0 21,83 1580,63
F # 0 / G b 0 23,12 1491,91
G 0 24,50 1408.18
G # 0 / A b 0 25,96 1329,14
A 0 27.50 1254,55
A # 0 / B b 0 29,14 1184,13
B 0 30,87 1117,67
С 1 32,70 1054.94
C # 1 / D b 1 34,65 995.73
D 1 36,71 939,85
D # 1 / E b 1 38,89 887,10
E 1 41,20 837,31
F 1 43,65 790,31
F # 1 / G b 1 46.25 745,96
G 1 49,00 704.09
G # 1 / A b 1 51,91 664,57
A 1 55,00 627,27
A # 1 / B b 1 58,27 592.07
B 1 61,74 558,84
С 2 65,41 527,47
C # 2 / D b 2 69,30 497,87
D 2 73,42 469,92
D # 2 / E b 2 77.78 443,55
E 2 82,41 418,65
F 2 87,31 395,16
F # 2 / G b 2 92,50 372,98
G 2 98,00 352,04
G # 2 / A b 2 103.83 332,29
A 2 110,00 313,64
A # 2 / B b 2 116,54 296,03
B 2 123,47 279,42
С 3 130,81 263,74
C # 3 / D b 3 138.59 248,93
D 3 146,83 234,96
D # 3 / E b 3 155,56 221,77
E 3 164,81 209,33
Ф 3 174,61 197,58
F # 3 / G b 3 185.00 186,49
G 3 196,00 176.02
G # 3 / A b 3 207,65 166,14
A 3 220,00 156,82
A # 3 / B b 3 233,08 148.02
B 3 246,94 139,71
С 4 261,63 131,87
C # 4 / D b 4 277,18 124,47
D 4 293,66 117,48
D # 4 / E b 4 311.13 110,89
E 4 329,63 104,66
F 4 349,23 98,79
F # 4 / G b 4 369,99 93,24
G 4 392,00 88.01
G # 4 / A b 4 415.30 83.07
A 4 440.00 78,41
A # 4 / B b 4 466,16 74,01
B 4 493,88 69,85
С 5 523,25 65.93
C # 5 / D b 5 554.37 62,23
D 5 587,33 58,74
D # 5 / E b 5 622,25 55,44
E 5 659,25 52,33
Ф 5 698,46 49,39
F # 5 / G b 5 739.99 46,62
G 5 783,99 44.01
G # 5 / A b 5 830,61 41,54
A 5 880,00 39,20
A # 5 / B b 5 932,33 37.00
B 5 987,77 34,93
С 6 1046,50 32,97
C # 6 / D b 6 1108,73 31,12
D 6 1174,66 29,37
D # 6 / E b 6 1244.51 27,72
E 6 1318,51 26,17
Ф 6 1396,91 24,70
F # 6 / G b 6 1479,98 23,31
G 6 1567,98 22,00
G # 6 / A b 6 1661.22 20,77
A 6 1760,00 19.60
A # 6 / B b 6 1864,66 18,50
B 6 1975,53 17,46
С 7 2093,00 16,48
C # 7 / D b 7 2217.46 15,56
D 7 2349,32 14,69
D # 7 / E b 7 2489.02 13,86
E 7 2637.02 13,08
Ф. 7 2793,83 12,35
F # 7 / G b 7 2959.96 11,66
G 7 3135,96 11,00
G # 7 / A b 7 3322,44 10,38
A 7 3520,00 9,80
A # 7 / B b 7 3729,31 9.25
B 7 3951.07 8,73
С 8 4186.01 8,24
C # 8 / D b 8 4434,92 7,78
D 8 4698,63 7,34
D # 8 / E b 8 4978.03 6.93
E 8 5274.04 6,54
F 8 5587,65 6,17
F # 8 / G b 8 5919.91 5,83
G 8 6271,93 5,50
G # 8 / A b 8 6644.88 5,19
A 8 7040,00 4,90
A # 8 / B b 8 7458,62 4,63
B 8 7902,13 4,37

(Чтобы преобразовать длину в см в дюймы, разделите на 2,54)
Дополнительная информация о шкале равномерного темперирования
Уравнения, используемые для этой таблицы

Вопросы / комментарии к: Suits @ mtu.edu


На этих страницах нет всплывающих окон или рекламы. Если вы их видите, значит, их добавляет треть вечеринка без согласия автора.

К Physics of Music Notes
To MTU Physics Home
Информация об авторских правах

Калькулятор длины волны частоты

Этот калькулятор требует использования Javascript и поддерживающих браузеров. Этот калькулятор предназначен для расчета длины волны и сигнала любой частоты.Введите частоту номер , по умолчанию 27,185, который вы хотите вычислить, а затем выберите обозначение из числа, приведенного в таблице. По умолчанию - мегагерцы. (27,185 мегагерц - это канал 19, канал шоссе, Службы радиосвязи Citizens Band. См. Нашу диаграмму для других частот CB. Возможно, вы также захотите увидеть другие выделенные американские и международные частоты .) Нажмите кнопку для измерения полной волны, три четверти волны, пять восьмерок, полуволны или четверти длины волны.Длина возвращается в американских значениях отдельно в футах и ​​дюймах, а также в метрических значениях в метрах и миллиметрах. Вы можете изменить введенное значение частоты или нажать «Очистить значения», чтобы повторить попытку. Обязательно нажмите «Полная волна», чтобы увидеть фактическое обозначение полосы частот и длину волны частоты, подтвержденную при отображении самой длины волны. Обозначение частоты и длина волны частоты будут варьироваться в зависимости от выбора волны. Очевидная потребность в этой информации состоит в том, что на длине волны частоты вы можете ожидать увидеть гармонические или радиочастотные помехи от радиовещательного обозначения частоты.

Есть разные способы указать, где найти определенную станцию ​​на циферблате радиоприемника. Например, мы могли бы сказать, что станция работает на частотах 27185 килогерц (кГц), 27,185 мегагерц (МГц) или на 11 метрах, где находятся частоты CB. Все три способа выражения частоты верны! Радиоволны передаются в виде серии циклов, также известных как герцы, один за другим. Гц (сокращенно Гц) соответствует одному циклу в секунду. Возможно, вы заметили, что в ваш дом подается электрическая мощность 60 Гц.Электроэнергия распределяется энергокомпанией в виде переменного тока ( AC ), что означает, что она проходит через цикл синусоидальной волны с изменением направлений потока. Когда мы говорим, что электрическая мощность составляет 60 Гц, мы имеем в виду, что она меняет направление потока (циклов или герц) 60 раз за одну секунду. Радиоволны проходят гораздо больше циклов за секунду, чем электрический ток, и нам нужно использовать более крупные единицы обозначения для их измерения. Мы решили использовать метрическую систему для таких обозначений. Один - килогерц (кГц), который равен 1000 циклам в секунду.Другой распространенный - мегагерц (МГц), который равен 1000000 циклов в секунду, что также эквивалентно 1000 кГц. Гигагерц (ГГц) - это 1000 мегагерц. Очевидная взаимосвязь между этими единицами измерения типична для изменения обозначения метрики и составляет 1000 раз.

1000000 герц = 1000 килогерц = 1 мегагерц = 0,001 гигагерц

Радио в различных формах обычно начинается с частот примерно 5 кГц, хотя большинство коммерчески доступных приемников имеют возможность настраивать частоты только до примерно 150 кГц.Общий термин "длина волны" остался с самых первых дней радио. Частоты измерялись в терминах расстояния между пиками двух последовательных циклов радиоволны вместо количества циклов в секунду. Радиолюбители точно так же обозначают диапазоны частот. Несмотря на то, что радиоволны невидимы, существует измеримое расстояние между циклами электромагнитных полей, составляющих радиоволну. Расстояние между пиками двух последовательных циклов измеряется в метрах, следовательно, используется радиолюбителями.Связь между частотой радиосигнала и его длиной волны может быть найдена с помощью принятой в отрасли формулы: длина волны равна 300, деленная на частоту в мегагерцах.

Предполагая, что формула верна, частота 27185 кГц будет эквивалентна длине волны 11,035 метра (попробуйте на калькуляторе, но не забудьте нажать кнопку «Полная волна ...»), которую мы округлим до 11 метров. Таким образом, 27185 кГц, 27,185 МГц и 11 метров в большой группе относятся к одной и той же рабочей частоте! Как показывает формула, длина волны радиосигнала уменьшается с увеличением его частоты.Это важно, потому что длина или высота различных типов антенн часто должна составлять долю (обычно четверть или половину) длины волны сигнала, который будет передаваться или приниматься. Это означает, что большинство антенн, разработанных для частот около 4000 кГц, будут физически значительно больше, чем антенны, разработанные для частот около 30 МГц. За исключением любительского радио, частоты уже редко задаются в единицах длины волны. Радиолюбители относятся к определенным сегментам коротковолновых диапазонов, которые называются метровыми диапазонами как удобная форма сокращения.Например, термин 10-метровый диапазон используется для обозначения диапазона любительского радио, который простирается от 28000 до 29700 кГц.

Существуют исключения из общих правил, как видно из приведенной выше таблицы частот. 17-метровый диапазон любительского радио на самом деле выше по частоте, чем 16-метровый диапазон вещания.Эти отклонения от руководящих принципов являются результатом ранних ошибок в использовании, которые теперь принимаются как правильные для обеспечения непрерывности этой конкретной полосы.

Версия 8.6.3

Конструкция, работа и ее применение

Электрический сигнал можно представить в виде синусоидальной формы волны, где каждая волна имеет положительный фронт и отрицательный фронт.Основными параметрами для измерения силы волны являются амплитуда и частота, где амплитуда - это максимальная вибрация, взятая из положения равновесия синусоидальной волны, а частота - величина, обратная периоду времени. Частоту можно измерить с помощью различных типов частотомеров, таких как частотомеры отклоняющего типа, которые могут измерять частоту в диапазоне от более низких частот до 900 Гц, частотомера Weston, который обычно не является отклоняющим типом, он может измерять частоту в диапазоне от 10 до 100 Гц и продвижение частотомер называется цифровым частотомером, который может измерять приблизительное значение частоты в двоичной форме с точностью до 3 знаков после запятой и выводится на счетчик.Преимущество таких частотомеров заключается в том, что они могут измерять нижнее значение частоты.

Что такое цифровой частотомер?

Определение: Цифровой частотомер - это электронный прибор, который может измерять даже меньшее значение частоты с точностью до 3 десятичных знаков синусоидальной волны и отображать его на дисплее счетчика. Он периодически считает частоту и может выполнять измерения в диапазоне частот от 104 до 109 герц. Вся концепция основана на преобразовании синусоидального напряжения в непрерывные импульсы (01, 1.0, 10 секунд) в одном направлении.


частотно-волновой

Конструкция цифрового частотомера

Основными компонентами цифрового частотомера являются

Источник неизвестной частоты: Используется для измерения неизвестного значения частоты входного сигнала.

Усилитель: Он усиливает сигналы низкого уровня до сигналов высокого уровня.

Триггер Шмитта: Основное назначение триггера Шмитта - преобразовать аналоговый сигнал в цифровой сигнал в виде последовательности импульсов.Он также известен как АЦП и в основном действует как схема компаратора.

И вентиль: Сгенерированный выход логического элемента И получается только тогда, когда входы существуют в вентиле. Один из выводов логического элемента И подключен к выходу триггера Шмитта, а другой вывод - к триггеру. Блок-схема

Счетчик: Работает по тактовому периоду, который начинается с «0». Один вход берется с выхода логического элемента И. Счетчик состоит из нескольких шлепанцев.

Кварцевый осциллятор: Когда питание постоянного тока подается на кварцевый генератор (частота 1 МГц), он генерирует синусоидальную волну.

Селектор, зависящий от времени: В зависимости от ссылки временной период сигналов может быть изменен. Он состоит из тактового генератора, который дает точное значение. Выходной сигнал тактового генератора подается на вход триггера Шмитта, который преобразует синусоидальную волну в серию прямоугольных волн той же частоты. Эти непрерывные импульсы отправляются на декаду делителя частоты, которая последовательно включается одна за другой, где каждая декада делителя состоит из декады счетчика, а частота делится на 10.Каждый декадный делитель частоты обеспечивает соответствующий выход с помощью переключателя.

Flip Flop : обеспечивает вывод на основе ввода.

Принцип работы

Когда на измеритель подается сигнал неизвестной частоты, он передается на усилитель, который усиливает слабый сигнал. Теперь усиленный сигнал подается на триггер Шмитта, который может преобразовывать входной синусоидальный сигнал в прямоугольную волну. Генератор также генерирует синусоидальные волны через определенные промежутки времени, которые поступают на триггер Шмитта.Этот триггер преобразует синусоидальную волну в прямоугольную волну, которая находится в форме непрерывных импульсов, где один импульс равен одному положительному и одному отрицательному значению одного цикла сигнала.

Первый генерируемый импульс подается на вход триггера управления затвором, включающего И затвор. Выходные данные этого десятичного числа логического элемента И. Аналогично, когда приходит второй импульс, он отключает вентиль И, а когда приходит третий импульс, вентиль И включается, и соответствующие непрерывные импульсы в течение точного временного интервала, который является десятичным значением, отображаются на дисплее счетчика.

Формула

Частоту неизвестного сигнала можно рассчитать по следующей формуле

F = N / t ………………… .. (1)

Где

F = частота неизвестного сигнал

N = количество отсчетов, отображаемых счетчиком

t = временной интервал между запуском и остановкой ворот.

Преимущества

Ниже приведены преимущества цифрового частотомера.

  • Хорошая частотная характеристика
  • Высокая чувствительность
  • Стоимость производства низкая.

Недостатки

Ниже приведены недостатки

  • Не измеряет точное значение.

Приложения для цифрового частотомера

Ниже приведены приложения

  • Оборудование, подобное радио, можно проверить с помощью цифрового частотомера
  • Он может измерять такие параметры, как давление, прочность, вибрации и т. Д.

Часто задаваемые вопросы

1). Определить это частота?

Частота - величина, обратная периоду времени.Он определяется как «F = 1 / T».

2). Определить это Амплитуда?

Амплитуда - это максимальная вибрация, взятая из положения равновесия синусоидальной волны. Обозначается буквой «А».

3). Какие бывают типы цифровых частотомеров?

Существуют различные типы частотомеров, такие как

  • Тип отклонения, который может измерять более низкие частоты до 900 Гц,
  • Частотомер Weston, как правило, не тип отклонения, который может измерять частоту в диапазоне от 10 до 100 Гц,
  • Измеритель частоты Названный цифровой частотомер может измерять в диапазоне от 104 до 109 герц.

4). Что входит в состав цифрового частотомера?

Основными компонентами цифрового частотомера являются

  • Неизвестный источник частоты
  • Усилитель
  • Триггер Шмитта
  • И триггер затвора,
  • Счетчик,
  • Кварцевый генератор,
  • селектор на основе времени

5). В каком диапазоне измеряет цифровой частотомер?

Цифровой частотомер может измерять в диапазоне от 104 до 109 герц.

6). Какая польза от триггера Шмитта в цифровом частотомере?

Основное назначение триггера Шмитта - преобразование аналогового сигнала в цифровые сигналы в форме номинального импульса. Он также известен как АЦП и действует как схема компаратора.

Частотомер используется для измерения значения частоты периодического сигнала. Существуют различные типы частотомеров для измерения частоты, такие как тип отклонения, частотомер Weston, цифровой частотомер.В этой статье дается обзор цифрового частотомера, который может измерять меньшие значения частоты в диапазоне от 104 до 109 герц. Каждый компонент цифрового частотомера имеет свою собственную функцию, где вся концепция основана на преобразовании синусоидального сигнала в прямоугольный сигнал и включение и выключение логического элемента И на основе поступившего на его вход сигнала, который используется для определения неизвестного.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
