Прибор для измерения частоты тока: Мультиметры, тестеры (MULTIMETERS) — многофункциональные приборы для измерения постоянного и переменного тока, напряжения, сопротивления, емкости, проверки диодов и прозвонки цепи, а также многого другого.

alexxlab

Содержание

приборы и методы — Ремонт и Строительство

Ремонтостроитель Все статьи, Электрика

Не так часто приходится узнавать именно частоту переменного тока, по сравнению с такими показателями, как напряжение и сила тока. Например, для того чтобы измерить силу тока можно воспользоваться измерительными клещами, для этого даже необязательно контактировать с токопроводящими частями, да и напряжение проверяет любой стрелочный или цифровой мультиметр. Однако, чтобы проверить частоту, с какой меняется полярность в цепях переменного тока, то есть количество его полных периодов, используется частотомер. В принципе, прибор с таким же названием может измерять и количество механических колебаний за определённый период времени, но в этой статье речь пойдёт исключительно об электрической величине. Далее мы расскажем, как проводится измерение частоты переменного тока мультиметром и частотомером.

Какие приборы можно использовать

Классификация частотомеров

Все данные приборы делятся на две основные группы по области их применения:

  1. Электроизмерительные. Применяются для бытового или же производственного измерения частоты в цепях переменного тока. Их используют при частотной регулировке оборотов асинхронных двигателей, так как вид частотного измерения оборотов, в этом случае, самый эффективный и распространённый.
  2. Радиоизмерительные. Нашли применение исключительно в радиотехнике и могут измерять широкий диапазон высокочастотного напряжения.

По конструкции частотомеры делятся на щитовые, стационарные и переносные. Естественно, переносные более компактные, универсальные и мобильные устройства, которые широко применяются радиолюбителями.

Для любого типа частотомера самыми важными характеристиками, на которые, в принципе, и должен обращать внимание человек при покупке, являются:

  • Диапазон частот, которые прибор сможет измерить. При планировании работы именно со стандартной промышленной величиной 50 Гц, нужно внимательно ознакомиться с инструкцией, так как не все приборы её смогут увидеть.
  • Рабочее напряжение в цепях, в которых будут проходить измерительные работы.
  • Чувствительность, эта величина более важна для радиочастотных устройств.
  • Погрешность, с которой он может производить замеры.

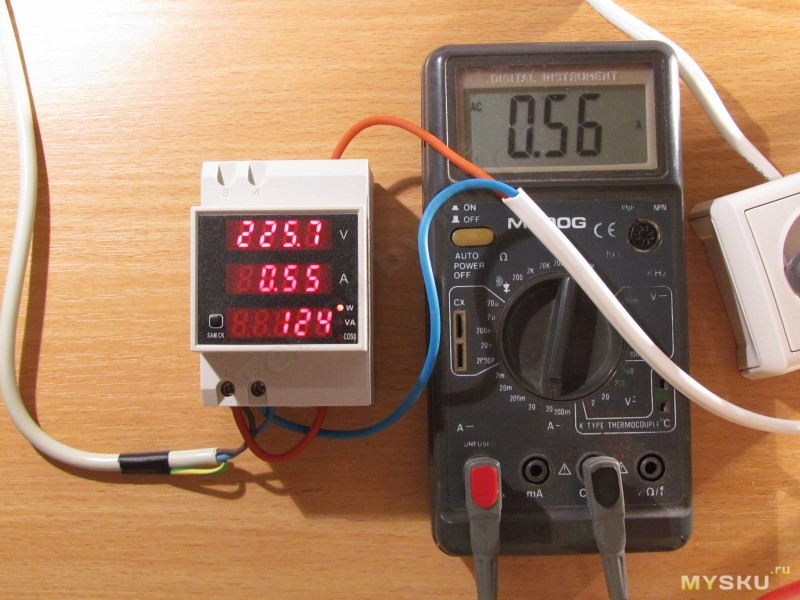

Мультиметр с функцией измерения частоты переменного тока

Самый распространенный прибор, с помощью которого можно узнать величину частотных колебаний и который находится в свободном широком доступе — это мультиметр. Нужно обращать своё внимание на его функциональные возможности, так как не каждый такой прибор сможет измерить частоту переменного тока в розетке или же другой электрической цепи.

Такой тестер выполняется чаще всего очень компактным, для того чтобы в сумке он легко помещался, и был максимально функциональным, измеряющим помимо частоты также напряжение, ток, сопротивление, а иногда даже температуру воздуха, ёмкость и индуктивность. Современный вид мультиметра и его схема основаны чисто на цифровых электронных элементах, для более точного измерения. Состоит такой мультиметр из:

  • Жидкокристаллического информативного индикатора для отображения результатов измерения, расположенного, чаще всего, в верхней части конструкции.
  • Переключателя, в основном, он выполнен в виде механического элемента, позволяющего быстро перейти от измерения одних величин к другим. Нужно быть очень осторожным, так как, допустим, если измерять напряжение, а переключатель будет стоять на отметке «I», то есть сила тока, тогда следствием этого неминуемо будет короткое замыкание, которое приведёт не только к выходу со строя прибора, но может вызвать и термический ожог дугой рук и лица человека.
  • Гнезд для щупов. С их помощью непосредственно происходит электрическая связь прибора с измеряемым токопроводящим объектом. Провода не должны иметь потрескиваний и изломов изоляции, особенно это касается их наконечников, которые будут находиться в руках измеряющего.

Хотелось бы также упомянуть о специальных приставках к мультиметру, которые существуют и разработаны специально для того, чтобы увеличить число функций обычного прибора со стандартным набором.

Как выполняется измерение частоты

Перед тем как пользоваться мультиметром, а в частности, частотомером, внимательно нужно ознакомиться ещё раз с теми параметрами, которые он имеет возможность измерять. Для того чтобы правильно произвести их замер нужно освоить несколько этапов:

  1. Включить прибор соответствующей кнопкой на корпусе, чаще всего она выделена ярким цветом.
  2. Установить переключатель на измерение частоты переменного тока.
  3. Взяв в руки два щупа и подключив их, согласно инструкции в соответствующие гнёзда, произведём опробование измерительного устройства. Для начала нужно попробовать узнать частоту напряжения в стандартной сети 220 Вольт, она должна равняться 50 Гц (отклонение может быть в несколько десятых). Эта величина чётко контролируется поставщиком электрической энергии, так как при её изменении могут выйти из строя электроприборы. Поставщик отвечает за качество предоставляемой электроэнергии и строго соблюдает все её параметры. Кстати, такая величина является стандартной не во всех странах. Присоединив выводы частотомера к выводам розетки, на приборе высветится величина около 50 Гц. Если показатель будет отличаться, то это будет его погрешностью и при следующих измерениях это нужно будет обязательно учесть.

Далее, можно смело производить необходимые замеры, помня что частота есть только у переменного вида напряжения, постоянный ток не имеет изменяющегося периодически значения.

Другие альтернативные методы измерения

Самый эффективный и простой способ проверки частоты — это использование осциллографа. Именно осциллографом пользуются все профессиональные электронщики, так как на нём можно визуально увидеть не только цифры, но и саму диаграмму. При этом нужно обязательно отключить встроенный генератор. Новичку в электронике будет довольно проблематично выполнить данные измерения с помощью этого прибора. О том, как пользоваться осциллографом, мы рассказали в отдельной статье.

Второй вариант — это измерение с помощью конденсаторного частотомера, имеющего диапазон измерений 10 Гц-1 МГц и погрешность около 2%. Он определяет среднее значение тока разрядки и зарядки, которое будет пропорционально частоте и измеряется косвенно с помощью магнитоэлектрического амперметра, со специальной шкалой.

Ещё один метод называется резонансный и основан он на явлении резонанса, возникающего в электрическом контуре. Тоже имеет шкалу с механизмом точной подстройки. Однако промышленную величину в 50 Гц этим способом невозможно проверить, работает он от 50 000 Гц.

Также вы должны знать, что существует реле частоты. Обычно на предприятиях, подстанциях, электростанциях — это основное устройство, которым контролируют изменение частоты. Данное реле воздействует на другие устройства защиты и автоматики для поддержания частоты на необходимом уровне. Есть разные типы реле частоты с разным функционалом, об этом мы расскажем в других публикациях.

Все же мультиметры и электронные цифровые частотомеры работают на обычном счёте импульсов, которые являются неотъемлемой частью, как импульсного так и другого переменного напряжения, необязательно синусоидального за определенный промежуток времени, обеспечивая при этом максимальную точность, а также широчайший диапазон.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как выполнить измерение частоты тока в сети мультиметром и частотомером. Надеемся, предоставленная информация была для вас полезной!
Будет интересно прочитать:

C уважением, Источник: http://samelectrik.ru

Сам себе электрик

Цифровые щитовые приборы переменного тока, ЦД2100 Частотомеры

  • КИПиА
  • Приборы
  • Цифровые щитовые приборы переменного тока, ЦД2100  Частотомеры

Каталог товаров

Антитеррористическая и криминалистическая диагностика Аварийно-спасательное оборудование Авиационная продукция Аппаратура АЛС Аппаратура связи Аппаратура ТРЦ Аппаратура УЗП Аппараты воздушного охлаждения Блоки нештепсельные Блоки релейные ЭЦ, ГАЦ, полуавт. блок. и очистки стрелок Блоки штепсельные Виброоборудование Вулканизаторы Выравниватели и разрядники Высоковольтное оборудование Газовое оборудование Гаражное оборудование Геодезия Гидравлическое оборудование Горно-шахтное оборудование Горноспасательная техника Грузоподъёмное оборудование Дроссель-трансформаторы, дроссели Другое оборудование Запорная арматура Испытательное оборудование Кабельная продукция КИПиА    — Приборы безопасности    — Bluetooth low energy технологии    — pH/ОВП-метры    — Автоматизация средств релейной защиты    — Автономные регистраторы, логгеры    — Анализаторы    — Анализаторы жесткости воды    — Анализаторы общего органического углерода    — Анализаторы примесей    — Аналитическое оборудование    — Анемометры    — Барьеры искробезопасности    — Безбумажные регистраторы    — Бесконтактные выключатели    — Блескомеры    — Блоки питания    — Блоки преобразования    — Блоки управления, блоки ручных задатчиков    — Блоки, реле и барьеры искробезопасности    — Бумажные регистраторы    — Весы    — Виброметры    — Влагомеры    — Водородомеры    — Высокоскоростные информационно-коммуникационные технологии    — Генераторы    — Гигрометры, Термогигрометры    — Гранулометрические анализаторы    — Дальномеры, Уровнемеры    — Датчики    — Диагностика электроэнергетического оборудования    — Диагностическая аппаратура    — ЗАО «Бастион»    — Измерение расхода на основе DSP-технологии    — Измерительные приборы и меры твердости    — Индикаторы    — Источники тока для гальванических производств    — Калибраторы    — Кислородомеры    — Коммутирующие и согласующие устройства    — Контроллеры    — Концентратомеры, кондуктометры    — Манометры    — Меры, магазины, комплекты    — Метеопродукция    — Модули, разветвители    — Мосты и измерительные трансформаторы    — Натриймеры    — Оборудование    — Образцы    — Оптические приборы    — Паяльное оборудование    — Пирометры    — Преобразователи    — Приборы    — Приборы и приспособления для железных дорог    — Проволочные, металлофольговые, керметные резисторы и НР    — Регистраторы электронные    — Регуляторы    — Реле    — Рефрактометры    — СВЧ элементы    — Сигнализаторы    — Сигнализаторы уровня шлама    — Системы безопасности    — Системы управления    — Солемеры    — Спектрометры    — Средства автоматизации    — Средства измерения    — Средства контроля    — Стенды    — Счетчики    — Тахометры    — Телекоммуникационное оборудование    — Термометры, сигнализаторы температуры, термопреобразователи    — Тиристорные усилители мощности    — Токовые клещи    — Тонкопленочные наборы резисторов, ГИС ЦАП и АЦП ВТ на их основе    — Устройства подготовки пробы    — Устройства цифровой индикации    — Фрезерный станок    — Функциональная аппаратура    — Частотомеры    — Электродвигатели КИПиА Колесотокарные станки Компрессорное оборудование Крановое оборудование Медоборудование Нестандартное оборудование Нефтегазовое оборудование Низковольтное оборудование Оборудование для волочения Оборудование для Ж/Д и Метрополитена Оборудование для нефтебаз и АЗС Оборудование для термообработки Оптческий Рефлектометр Осветительные приборы Охранное оборудование Панели питания, устройства электропитания Перемычки, соединители Плазмаферез и гемосорбция — аппараты серии «Гемос» Пневматическое оборудование Предохранители, выключатели Продукция из цветного металла Произоводство отводов Пульты, табло Разное оборудование Резисторы Реле и автоматика Сварочное оборудование Светофоры, указатели световые Сетевые фильтры Стативы ЭЦ Сырье и материалы Телевизионное оборудование Техногенная диагностика Торкрет-установки Углекислотное оборудование Устройства перекл.
и контроля св. ламп ПКУ-М, ПКУ-А Устьевое оборудование Учебно-лабораторное оборудование Фильтрующее оборудование Холодильная и морозильная техника Цифровые разъединители Щитовое оборудование Экологическая диагностика Электронно лучевые приборы Электрооборудование ЭЦ-ТМ, мобильные комплексы Ящики кабельные, путевые

Код товара (123—7050)

МенеджерЕвгения Олеговна Тимошенко
E-Mail[email protected]
Многоканальный телефон/факс:
Харьков+38 (057) 729-80-81 (доб. 123)
Киевстар+38 (067) 573-21-01 (доб. 123)
МТС+38 (066) 750-14-96 (доб. 123)
Лайф+38 (093) 963-12-34 (доб. 123)

Количество

  • Описание

Частотомер ЦД2100


(ТУ 4221-020-05798310 – 2004)

Частотомеры ЦД2100 предназначены для измерения частоты промышленных сетей с номинальной частотой 50 Гц и могут быть использованы для  определения качества электроэнергии на предприятиях производящих и потребляющих электроэнергию







Частотомеры ЦД2100 позволяют выполнять следующие функции:

  • измерение частоты промышленных сетей переменного тока частотой 50 Гц;
  • цифровая индикация результата измерения
  • обмен информацией по интерфейсам RS-485-USB или RS-232-USB;
  • преобразование измеряемой частоты  в выходной унифицированный сигнал силы постоянного тока от 0 до 5мА, от 0 до 20 мА,   от 4 до 20 мА;
  • коммутации цепей нагрузок по результатам сравнения измеряемой частоты с задаваемыми уставками. Задание уставок осуществляется программно через интерфейс RS485 или RS232;

Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.

Конструктивно выполнены в виде щитовых приборов и заменяют устаревшие изделия Ф205, Ф246, ЦД2120.1, ЦД2120.2.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Диапазон измерений

от 45 до 55 Гц

Цена единицы младшего разряда

0,001 Гц

Погрешность измерения

± 0,01%  (0,005 Гц)

Диапазон напряжений входного сигнала

от 0,1 до 264 В

Количество коммутируемых цепей

7 (две уставки на превышение частоты и пять уставок на понижение)

Параметры коммутируемых цепей:
—  максимальное напряжение постоянного или переменного тока
—  максимальный коммутируемый ток


250 В

не более 100 мА

Напряжение питания

~ 220 В 50 Гц

Потребляемая мощность

не более 15 ВА

Габаритные размеры

не более 160 ?80?140 мм

Высота цифр индикаторного устройства

25 мм

Масса

не более 0,6 кг

Рабочие условия применения:
— температура окружающего воздуха
— относительная влажность


от плюс 5 до плюс 50 °С;
90 % при температуре 25 °С.




Условное обозначение частотомера при заказе:
ЦД2100-Y-ZWQ, где
Y – цвет свечения индикаторов; К – красный и В – зеленый;
Z – интерфейс; 1 –для RS-232- USB, 2 – для RS-485- USB.
W – токового выхода:
— 1 – с выходным током от 0 до 5мА;
— 2 – с выходным током  от 0 до 20 мА
— 3 – с выходным током от 4 до 20мА;
— 0 – токовый выход отсутствует.
Q –   1 — наличие уставок;
2 — уставки отсутствуют

Пример записи при заказе и в технической документации другой продукции:
частотомера ЦД2100 с цветом свечения индикаторов – красным, выходом на интерфейс
RS-232- USB, наличием токового выхода от 4 до 20 мА, с уставками:
«Частотомер ЦД2100-К-131 ТУ4221–020-05798310–2004».



СВЕДЕНИЯ О СЕРТИФИКАЦИИ

Сертификат об утверждении типа средств измерений RU.С.33.051.А № 23018



Габаритный чертеж:
