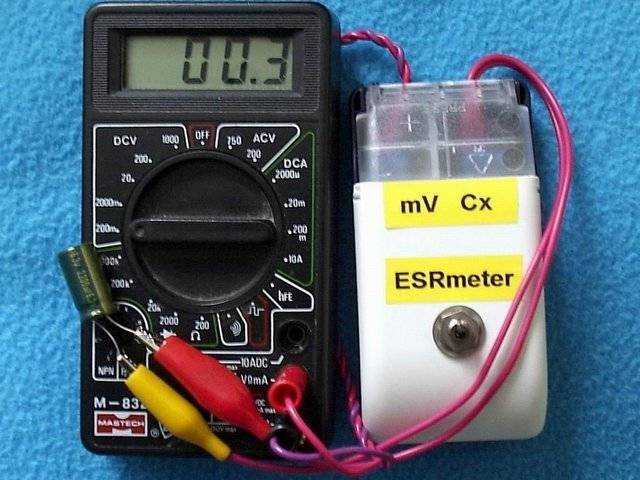

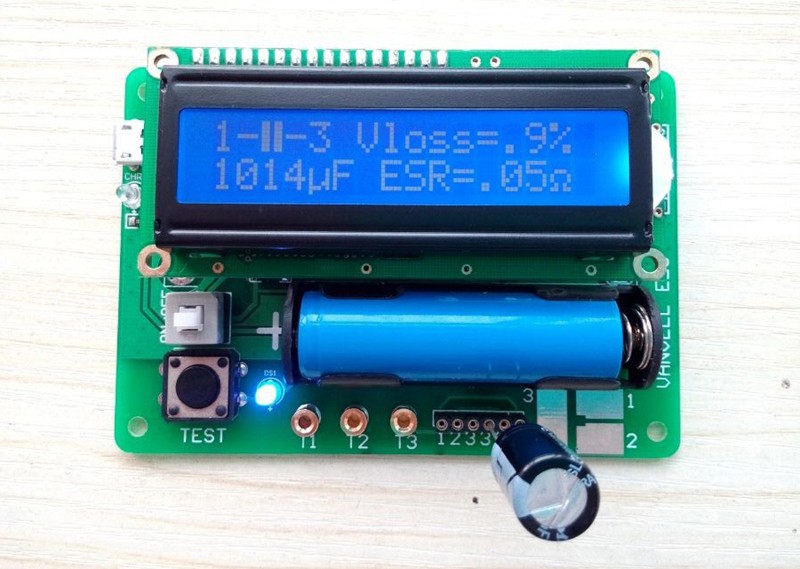

Самодельный измеритель ESR электролитических конденсаторов (CD40106B)
Эквивалентное сопротивление (ESR) — очень важный параметр электролитического конденсатора. Фактически, это сопротивление его выводов и обкладок. В идеале, оно должно быть очень небольшим, — доли Ома. В реальности в общем-то вполне исправный конденсатор, без потери емкости, может иметь, например …
1 3514 0
Простой индикатор ESR конденсаторов, собран на одном транзисторе
Схема самодельного индикатора, который предназначен для тестирования электролитических конденсаторов на пригодность. Если у конденсатора высокое внутреннее сопротивление, он не пригоден в большинстве случаев, даже если его емкость не понижена.
1 4744 0
Простые схемы измерителей ESR оксидных конденсаторов
В статье приводятся варианты схемы простого прибора, позволяющего находить неисправные электролитические конденсаторы, не выпаивая их из схемы. Кроме того, данным прибором можно «прозванивать» электрические цепи, проверять прохождение сигнала в устройствах ВЧ и НЧ, оценивать моточные …
6 22871 1
Прибор для измерения емкости электролитических конденсаторов
Этот измеритель является простым устройством, служащим для измерения емкости электролитических конденсаторов от 1 мФ до 4700 мФ. Его точность — около 5% — в большей мере зависит от точности исполнения и градуировки. Принцип действия устройства следующий: измеряемый конденсатор Сх заряжается током…
1 9507 7
Измеритель емкости на логических микросхемах (К1ЛБ553, К155ИЕ2)
Схема простого самодельного измерителя емкости на логических микросхемах.
Измеритель емкости состоит из генератора импульсов (D1.1—D1.3), делителя частоты-(02—D4), электронного ключа (V1) и измерительной цепи (V2, R7 и Р1). Принцип действия прибора основан на измерении среднего тока разряда измеряемого конденсатора, заряженного от источника …
0 6145 0
Измеритель емкости на операционном усилителе К153УД1 (МАА501)
Принципиальная схема самодельного измерителя емкости конденсаторов. выполнена на операционном усилителе К153УД1. Принцип действия измерителя емкости конденсаторов от нескольких пикофарад до 5 мкФ основан на измерении переменного тока, протекающего через исследуемый конденсатор …
1 7330 0
Простой стрелочный измеритель емкости электролитических конденсаторов
Схема измерителя емкости электролитических конденсаторов, которые в процессе эксплуатации и хранения изменяют свою емкость, поэтому иногда возникает необходимость измерения их емкости.
Принцип действия измерителя емкости конденсаторов от 3000 пФ — 300 мкгФ основан на измерении пульсирующего тока, протекающего …
0 8023 0
Приставка к частотомеру для проверки конденсаторов (icm7555)
Для измерения емкости конденсаторов можно воспользоваться схемой, рис., и любым частотомером. Схема представляет из себя приставку к частотомеру, по показаниям которого при помощи пересчета можно определить емкость. Измеряемый конденсатор подключается к клеммам Х1 — Х2, и его…
1 6395 0
Испытатель конденсаторов (155ЛА3)
С помощью такого прибора можно проверить, нет ли внутри конденсаторов обрыва или короткого замыкания, значительной утечки. Рассчитан он на конденсаторы емкостью более 50 пФ. Основой прибора является собранный на элементах …
1 6933 0
Прибор для измерения емкостей без выпайки из схем
Техника измерений
ГлавнаяСтатьи, аналитикаТехника измерений
14 лет назад
Измерение величины емкости конденсатора без выпайки из схемы — это 50% успеха при ремонте и настройке электронных устройств.
В журнале «Радио» подобные схемы стали появляться в конце 80 годов. Были повторены и модернизированы ряд схем. В результате появилась предлагаемая схема прибора для измерения емкостей (1000 пФ до 10000 мкФ) на старой элементной базе (у кого есть возможность применить современные счетверенные ОУ на полевых транзисторах, с потреблением на корпус 1 мА — применяйте). Ставилась задача создать прибор на недорогой старой элементной базе, простой в регулировке и настройке, имеющий время автономной работы на аккумуляторах 5 дней в неделю по 8 часов (применены самые дешевые и распространенные аккумуляторы Д — 0,26 Д) и работающий на любой мультиметр. Рассмотрим кратко схему прибора (рекомендуется в начале прочитать статью в «Радио» №4 1998г В. Васильев «Измеритель емкости конденсаторов» так как нет смысла полностью описывать, как работает прибор. Внешних отличий два — применены электронные ключи, для уменьшения габаритов прибора, стабилизированный преобразователь напряжения со схемой контроля разряда аккумуляторов и автоматического выключения прибора).
Прибор для измерения емкостей питается от 3 аккумуляторов. Заряд аккумуляторов осуществляется от блока питания с напряжением 6…12В, подключаемого к гнезду XS1. Аккумуляторы заряжаются постоянным током, его величина устанавливается резистором R2. Контроль за разрядом аккумуляторов до 2,7 — 2,5В осуществляет схема на триггере VT4 и VT5. Величину опорного напряжения изменяют резистором R8 (падение напряжения на зеленом светодиоде примерно 2,5В, допустимо использовать 5 диодов включенных последовательно).
Преобразователь напряжения собран на транзисторах VT2 и VT3. Выходное напряжение стабилизированное ±7±0,5В (VD1), преобразователь работает при входном напряжении от 1,8В до 5В. Трансформатор Т1 намотан на стандартном каркасе для ферритового сердечника М2000 Ш4?4, допустимо использовать любой подходящий малогабаритный ферритовый трансформатор. Диаметр провода — 0,1 мм, число витков 1 обмотки — 15 витков, 2 и 3 обмоток — 35 витков. Диаметр провода не критичен, можно взять и 0,2 мм, число витков тоже не критично — в 1 обмотке допустимо 10 — 20 витков, во вторичных обмотках в два раза больше.
Схему прибора можно скачать здесь.
Учитывая, что максимальная частота работы ОУ составляет 1 кГц за основу были взяты ОУ 140УД12 (для уменьшения габаритов прибора применен его счетверенный аналог 1401УД3). Единственно на что следует обратить внимание — амплитуда колебаний на выходе генератора должна быть одинаковой на всех частотах, иначе увеличивают ток программирования ОУ (R11 и R18). Измерительный ОУ был выбран 140УД14 — малое потребление и достаточно большое входное сопротивление. Хотя на пределе измерения 1000пФ оно маловато (скорректировано увеличением номинала резистора R43 до 12 МОм, а не 10МОм). Коррекция нуля показаний прибора на пределе измерения 1000пФ осуществляется R35 (убирается паразитная входная емкость прибора с измерительными щупами (C17 3 пикофарады!), желательно вывести под шлиц для оперативной подстройки). Применена нестандартная частотная коррекция ОУ 140УД14 (главное убрать звон на фронтах, все-таки это дифференциатор склонный к самовозбуждению).
В схеме используется электронный переключатель пределов измерения, позволяющий резко сократить габариты прибора. Переключатель SA2 переключает диапазоны измерения с помощью ключей в микросхемах DD1 и DD2 (от 1000пФ в положении 1 до 10000мкФ в положении 8).
Рис. 1
Прибор калибруют своим подстроечным резистором на каждом пределе измерения по эталонным емкостям, что резко упрощает настройку прибора. На пределе 1000пФ — R37 на пределе 0,01мкФ — R38, на пределе 0,01мкФ — R39, на пределе 1мкФ — R40, на пределах (10мкФ — 10000мкФ) — (R23 — R26).
Далее описание работы прибора аналогично описанию схемы в «Радио» №4 1998г В. Васильев «Измеритель емкости конденсаторов»… . Единственно в данной схеме в генераторе ошибка — в ОУ DA 1.2 необходимо поменять местами прямой и инверсный входы ОУ иначе генератор не заработает. Схемы обзора в прикрепленных файлах. На фотографиях в конце статьи 1-я и 3-я модификации прибора автора.
Первая модификация прибора создана в начале 2000 г.
, применен микроамперметр на 100мкА и аккумуляторная батарея 7 D — 0,0125D.
Рис. 2
Третья модификация прибора описанная в данной статье (2001 год)
Автор: Сучинский Александр
Мнения читателей
- Александр/25.12.2016 — 10:38
Обновленные ссылки на схемыhttps://yadi.sk/i/NF8dVTJg34oxmP схема измерителя емкости https://yadi.sk/i/PHDrTukM34p944 схема преобразователя напряжения
- Александр/11.09.2015 — 15:06
Измененную схему преобразователя напряжения работающего от 1 до 3 аккумуляторов смотрим здесь https://yadi.sk/i/pofntr6qj2YGn. Двух полярный преобразователь с выходными напряжениями ±(5 – 8)В, работающего в диапазоне входного напряжения (1 – 4)В. Трансформатор Т1 намотан на магнитопроводе Ш4х4 из феррита М2000НМ. Обмотка I содержит 15 витков, а обмотки II и III содержат по 70 витков провода ПЭВ-2 диаметром 0,21 мм. Транзистор VT2 КТ209Б можно заменить на 2Т208Б. При входном напряжении 1В (3,5В) преобразователь имеет ток холостого хода 1мА (0,4мА) и выходные напряжения +7,14В (+7,51В) и -7,2В (-7,31В), при работе с стабилитроном КС162А.
К.п.д. преобразователя лежит в пределах от 67,5% до 56,7% (от 65,8% до 77,7%). При этом выходное напряжение изменяется от 13,5В (Rн=9 кОм) до 11,07В (Rн=4 кОм) (от 14,2В (Rн=9 кОм) до 12,8В (Rн=1 кОм)). - Александр/04.01.2014 — 17:58
Кто хочет не делать, а просто купить прибор, Вам сюда http://www.radiodevices.ru/ Правда прибор имеет свои минусы, по сравнению с описанным, зато купил и голова не болит. Перед покупкой смотри высказывания на форуме.
- Александр/30.12.2013 — 16:01
В схеме есть небольшие ошибки , исправленная версия с гораздо лучшим разрешением скачиваем http://yadi.sk/d/conpxqsyFDxMo
- Александр/28.12.2013 — 04:59
Panbaik У каждого есть емкости, если нет эталонного прибора, едем в магазин, просим показать мультиметр типа APPA с хорошими метрологическими характеристиками, измеряем свои емкости, записываем их — вот Вам и почем калибровать. Менеджеру говорим, что прибор замечательный, но прежде чем купить, проверю его точность показаний на приборе на работе.
Наверно это при желании нетрудно сделать. Так же подобные измерители емкости можно найта на производстве и попросить измерить десяток своих емкостей.Счас печатную плату изготовить не проблема. Закажите. Очень много зависит от конструкции и что есть у радиолюбителя. А тут каждый придумывает сам. - panbaik/12.01.2012 — 15:15
Бодрячком пацанчики с калибровкой на эталонах,у каждого валяются калиьрованные меры ёмкости.
- Николай/27.05.2011 — 09:20
Печатную плату на этот замечательный прибор где-нибудь найти можно?
- Николай/27.05.2011 — 09:18
Печатную плату на этот замечательный прибор где-нибудь найти можно
- Анатолий/08.06.2008 — 20:15
Имею схемы приборов серии ТР08** пр.Венгрии
- Анатолий/08.06.2008 — 19:57
Спасибо
К.п.д. преобразователя лежит в пределах от 67,5% до 56,7% (от 65,8% до 77,7%). При этом выходное напряжение изменяется от 13,5В (Rн=9 кОм) до 11,07В (Rн=4 кОм) (от 14,2В (Rн=9 кОм) до 12,8В (Rн=1 кОм)).
Наверно это при желании нетрудно сделать. Так же подобные измерители емкости можно найта на производстве и попросить измерить десяток своих емкостей.Счас печатную плату изготовить не проблема. Закажите. Очень много зависит от конструкции и что есть у радиолюбителя. А тут каждый придумывает сам.Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Измерение емкости с помощью различных измерительных приборов
Емкость измеряется с помощью мультиметра, LCR-метра и осциллографа.
Обычно конденсаторы снабжены метрическими данными – емкостью и рабочим напряжением – напечатанными или нанесенными цветовой маркировкой на компоненте. Емкость, указанная на этикетке, обычно соответствует разумным допускам. Для большинства приложений широкий диапазон значений будет работать должным образом. Что касается рабочих вольт, вы никогда не знаете, пока не станет слишком поздно, и единственный способ проверить это — деструктивно.
Существует несколько способов проверки емкости. Если у вас есть мультиметр с режимом проверки конденсаторов, это то, что вам нужно. В противном случае вам придется использовать режим омов, с помощью которого можно получить определенное количество информации, но не точное значение емкости.
Это мультиметр Fluke 287 True RMS, очень качественный прибор. Для измерения конденсатора подключите черный щуп к общему порту, а красный щуп к комбинированному порту диод-конденсатор. При включенном приборе нажмите F1, что, как видно на дисплее, соответствует Меню.
Используйте стрелку вверх или вниз, чтобы выделить Diode-Capacitor. Затем нажмите F2, что соответствует конденсатору. В конденсаторном режиме прибор автоматически выбирает диапазон, поэтому он сам о себе позаботится.
Теперь мы готовы провести некоторые измерения емкости. Вот некоторые примеры.
Это умножитель для розеток переменного тока, обычно называемый кубом. Мы могли бы ожидать, что он имеет измеримую емкость, потому что есть два электрода на конечном расстоянии друг от друга, а воздух между ними составляет слой электролита. Поскольку пластины маленькие и относительно далеко друг от друга, а электролитическая постоянная воздуха не очень высока, емкость будет довольно маленькой. И, как вы можете видеть, это даже не делает чтение.
Другой эксперимент заключается в том, чтобы обернуть один из зондов бумагой и привести его в соприкосновение с другим зондом, расположив их параллельно друг другу. И здесь есть определенное прочтение.
Электролитические конденсаторы можно проверить с помощью мультиметра в режиме измерения Ом.
Если измеритель не поддерживает автоматический выбор диапазона, установите его на мегаомный диапазон и подключите щупы к проводам. Если устройство закорочено или разомкнуто, конечно, оно неисправно. В противном случае, в зависимости от полярности подключения, сопротивление в омах будет увеличиваться или уменьшаться определенным образом. Скорость кажется сначала очень стабильной, заметно замедляясь только по мере приближения к конечной точке. Происходит то, что конденсатор заряжается или разряжается из-за внутренней батареи измерителя, которая через делитель напряжения подает что-то вроде смещения в три вольта, которое используется для измерения сопротивления. Электрики, проверяющие конденсатор двигателя, называют это странное явление «счетчиком», и оно свидетельствует о том, что конденсатор исправен.
Если эти типы измерений недостаточны для вашего приложения, следующим шагом будет измеритель LCR. Процедура использования этого прибора такая же, как и для мультиметра в емкостном режиме.
Просто закрепите провода и снимите показания.
Измеритель LCR — очень сложный прибор. Во-первых, он имеет возможность измерять индуктивность в компоненте, в электронном оборудовании или распределенном по сети связи или сети питания.
Измеритель LCR работает, подавая переменное напряжение на рассматриваемое устройство. Затем измеряются напряжение и ток через компонент. Кроме того, в высокотехнологичных приборах измеритель LCR вычисляет фазовый угол между напряжением и током, тем самым отображая емкость или индуктивность с высокой степенью повторяемости.
Осциллограф также можно использовать для измерения емкости. Для этого к известному сопротивлению последовательно с неизвестной емкостью прикладывается прямоугольная волна от генератора произвольной функции.
Используйте курсоры, чтобы найти прошедшее время. Курсор Y установлен на уровне 63,2% от пикового значения сигнала, что по определению является амплитудой, соответствующей постоянной времени цепи, состоящей из последовательно соединенных резистора и конденсатора.
Затем курсор X опускается вниз, чтобы пересечь ось X, а расстояние между этой точкой и пересечением осей X и Y (известное как начало координат) является прошедшим временем.
Истекшее время вместе с известным сопротивлением подставляются в известное уравнение:
C = R/t
Где C — емкость, R — номинал резистора, t — истекшее время. Для облегчения вычислений следует выбрать резистор номиналом 1 кОм, а прямоугольную волну в генераторе произвольной функции установить на один вольт от пика до пика, что для прямоугольной волны совпадает со среднеквадратичным значением.
Существуют и другие методы определения емкости или индуктивности с помощью осциллографа. Например, можно построить резонансный контур с известными и неизвестными устройствами и измерить пиковую частоту.
Спасибо за просмотр. Новые видео добавляются периодически, поэтому заходите почаще.
▷ Как пользоваться измерителем емкости?
В прошлый раз Насир рассказывал нам об измерении тока амперметрами, сегодня вот статья об измерителе емкости…
Что такое конденсатор?
Конденсатор представляет собой двухполюсное устройство накопления заряда, в котором электрический заряд накапливается между двумя проводящими пластинами, разделенными сопротивлением.
Это основное введение конденсатора, которое резюмирует его работу в кратчайшем виде. Необходимо знать о функционировании и работе конденсатора, прежде чем углубляться в детали измерителя емкости.
Конденсатор хранит энергию, но он не так эффективен, как другие устройства хранения энергии, такие как батареи и т. д. Основная причина этого заключается в том, что он довольно быстро разряжается, и это одна из причин, по которой он весьма полезен в приложениях, где требуется быстрая энергия .
Что такое измеритель емкости?
Способность конденсатора накапливать электрические заряды известна как его емкость, и именно для этого используется измеритель емкости. Измеритель емкости используется для измерения емкости конденсатора. Он измеряет скорость накопления заряда и возвращает значение емкости в цифровом виде, как правило, но не всегда.
Также доступны аналоговые емкостные измерители, которые дают показания в виде стрелки, движущейся по шкале, но они довольно старые и неточные.
В настоящее время цифровые измерители емкости широко используются из-за простоты обращения и считывания, а также повышения точности.
Измерение емкости с помощью измерителя емкости
Измеритель емкости может быть выполнен в виде отдельного устройства или встроен в цифровой мультиметр. Он имеет два выходных щупа, которые можно легко подключить к двум выводам конденсатора для измерения его емкости, как показано ниже:
Это можно измерить двумя способами:
- Путем измерения скорости нарастания напряжения
- Путем пропускания переменного тока высокой частоты
Каждый из этих процессов будет подробно описан ниже…
Измерение скорости нарастания напряжения
Когда емкостной измеритель подключен к конденсатору, он заряжает его заданным значением тока. Когда конденсатор заряжается и разряжается таким образом с помощью измерителя емкости, измеритель емкости измеряет скорость, с которой напряжение на этом конденсаторе возрастает из-за этого тока.
