Измерение тока, напряжения, сопротивления

Измерение тока
Для измерения тока в цепи служат амперметры, включаемые последовательно в цепь, где производится определение величины тока. Чтобы ток в цепи при включении амперметра не изменился, необходимо сопротивление его обмотки делать очень малым. Для этого обмотку амперметра делают из небольшого числа витков толстой проволоки. Чтобы расширить пределы измерения амперметра, применяют шунты. Шунты представляют собой манганиновые пластины или стержни, впаянные в медные или латунные наконечники. Шунт включается в цепь последовательно. Параллельно ему включается амперметр. Ток I в цепи А разветвляется обратно пропорционально сопротивлениям обмотки амперметра r

a и шунта rш:
Ia/Iш= rш/ra, причем Iш=I- Ia,
откуда сопротивление шунта будет
rш=(Iara)/(I- Ia).
Обозначим отношение тока I к току Ia через n (число n иногда называют коэффициентом шунтирования). Тогда выражение для rш можно записать так:
rш=rа/(n-1).
На токи до 100 А шунты помещают внутри прибора (внутренние шунты). На большие токи шунты делаются наружными и присоединяются к амперметрам при помощи проводов, сопротивление которых точно выверено, так как иначе распределение токов будет другим и измерение неправильным. Встречаются универсальные шунты на несколько пределов измерений. Приборы, которые постоянно работают со своим индивидуальным шунтом, градуируются с учетом шунта, о чем делается надпись на шкале прибора. Часто применяются также калиброванные шунты. Такой шунт можно включать с любым прибором, рассчитанным на ту же величину падения напряжения, что и данный шунт. Обычно шунты ставятся только к приборам магнитоэлектрической системы для измерений в цепях постоянного тока.
Для расширения пределов измерения амперметров в цепях переменного тока применяются трансформаторы тока.

Измерение напряжения
Для измерения напряжения употребляются вольтметры. Вольтметры включаются параллельно тому участку цепи, где необходимо измерить напряжение. Чтобы прибор не потреблял большой ток и не влиял на величину напряжения цепи, обмотка его должна иметь большое сопротивление. Чем больше внутреннее сопротивление вольтметра, тем точнее он будет измерять величину напряжения. Для этого обмотка вольтметра изготовляется из большого числа витков тонкой проволоки.

Для расширения пределов измерения вольтметров употребляются добавочные сопротивления, включаемые последовательно с вольтметрами. В этом случае напряжение сети распределяется между вольтметром и добавочным сопротивлением. Величину добавочного сопротивления необходимо подбирать с таким расчетом, чтобы в цепи с повышенным напряжением по обмотке вольтметра проходил тот же ток, что и при номинальном напряжении. Ток, на который рассчитана обмотка прибора,
Iв=U/rв.
В цепи с напряжением в n раз большим ток вольтметра с добавочным сопротивлением r должен остаться прежним:
Iв=nU/(rв+ r) или U/rв=nU/(rв+ r),
отсюда величина добавочного сопротивление равна
r= rв(n-1).
Добавочные сопротивления изготовляют из манганиновой проволоки, намотанной на гетинаксовый или фарфоровый каркас, и помещают внутри прибора или отдельно от него. Для измерения высоких напряжений переменного тока употребляются измерительные трансформаторы напряжения.

Измерение коэффициента мощности
Значение коэффициента мощности в сетях однофазного переменного тока можно определить по показаниям вольтметра, амперметра и ваттметра согласно формуле
cos φ=P/UI.
Теми же приборами коэффициент мощности в сетях трехфазного тока с равномерной нагрузкой можно определить по формуле
cos φ=P/UI√3,
где U и I – линейные напряжение и ток, а φ – угол сдвига между фазными напряжением и током.

Среднее значение коэффициента мощности cos φср за определенный промежуток времени можно определить по показаниям счетчиков активной и реактивной энергии за то же время согласно формуле
cos φсра/√(Аа2+ Аp2),
где Аа — активная энергия;
Аp — реактивная энергия.
Мгновенное значение коэффициента мощности на практике определяют при помощи специальных приборов – фазометров.

Измерение сопротивления мегомметром
Мегомметры служат для измерения сопротивления отдельных частей электротехнических установок по отношению к «земле» и друг относительно друга.
Согласно правилам сопротивление изоляции проводов должно быть не менее чем 1000 Ом на каждый вольт рабочего напряжения. Так, например, для сети с рабочим напряжением 220 В сопротивление изоляции должно быть не менее 220 000 Ом, или 0,22 МОм.

Измерение сопротивления изоляции должно производиться напряжением, по возможности равным рабочему, и во всяком случае напряжением, не меньшим 100 В.
Мегомметры, показания которых зависят от напряжения, состоят из источника напряжения и измерителя. Если последовательно в цепь включить регулируемое сопротивление r, то показания измерителя (вольтметра) будут зависеть от величины этого сопротивления (при постоянном напряжении цепи). При r=0 показание вольтметра будет небольшим, при r=∞ вольтметр покажет нуль. Включая различные сопротивления, можно отградуировать шкалу измерителя непосредственно в омах (килоомах, мегаомах). В дальнейшем таким прибором можно воспользоваться для измерения сопротивлений, если применить источник энергии с напряжением, равным напряжению при градуировке.


Читайте также
Маркировка электродвигателей
Устройство асинхронного электродвигателя
Принцип действия трехфазного асинхронного двигателя
Однофазные асинхронные электродвигатели
Потери и КПД асинхронного электродвигателя
Намагничивающие силы и токи асинхронного электродвигателя
Регулирование скоростей вращения асинхронных электродвигателей
Пуск в ход асинхронных электродвигателей
Устройство и работа электродвигателя АИР
Режимы работы асинхронных электродвигателей
Правила техники безопасности при обслуживании электродвигателей
Вентиляция электрических машин
Соединение звездой
Соединение треугольником
Электрические машины.
Словарь терминов

Крановые электродвигатели

Измерение напряжения, силы тока и сопротивления » Паятель.Ру

Измерение напряжения, силы тока и сопротивления


Категория: Измерительные приборы

При ремонте или налаживании электронной техники невозможно обойтись без измерений силы тока, напряжения, сопротивления, а так же других электрических величин, от которых зависит работа схемы или прибора.
Наиболее часто приходится измерять постоянные и переменные напряжения и токи, сопротивления. Сейчас самый популярный прибор, — цифровой мультиметр (типа М-838 или аналогичный).

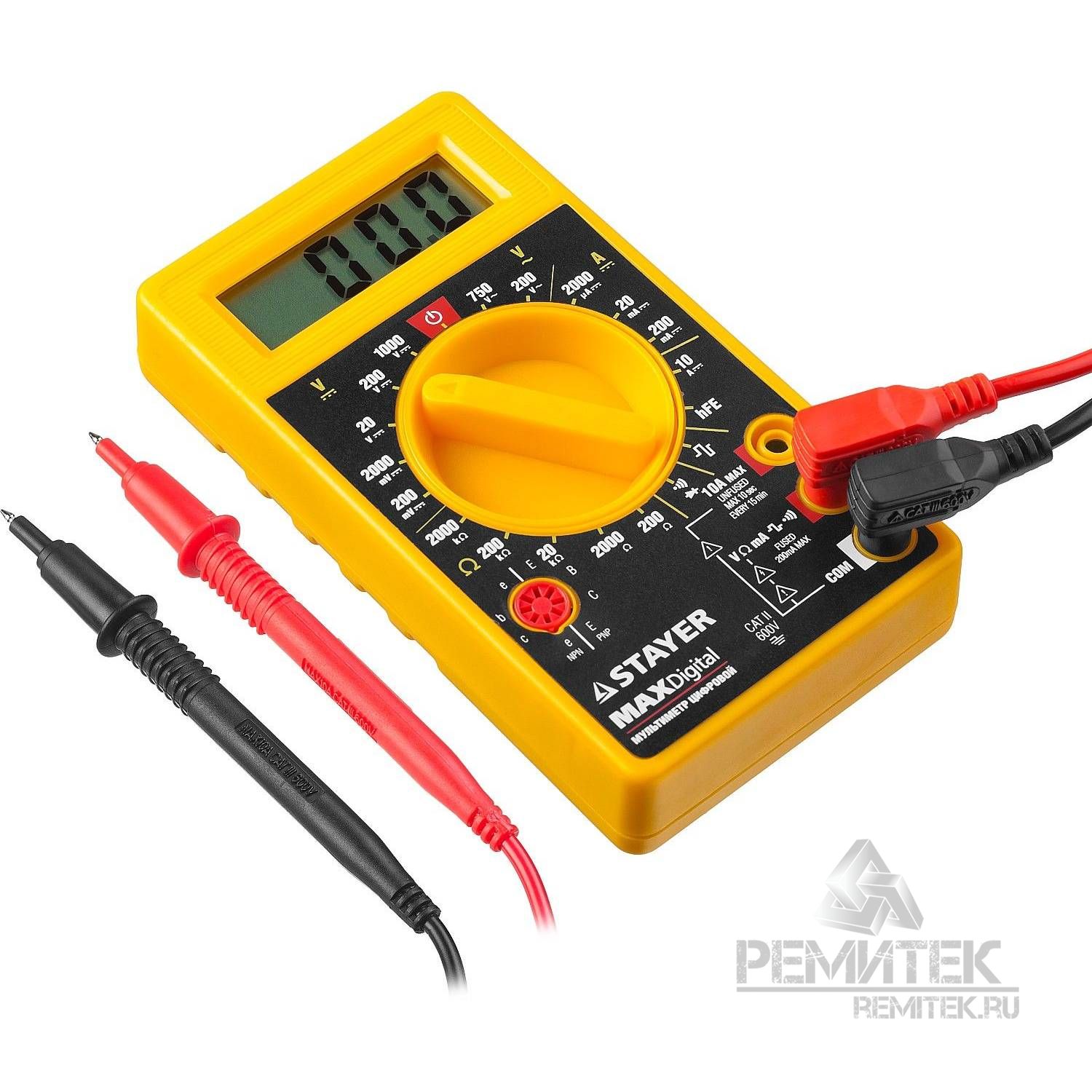

Недорогой прибор, обычно китайского производства, позволяющий измерять постоянное и переменное напряжение, постоянный ток, сопротивление, а так же проверять диоды и маломощные транзисторы. У некоторых моделей есть «прозвонка» (пищит, когда щупы замкнуты), а более дорогие могут, кроме всего прочего, измерять емкости конденсаторов, частоту электрических колебаний и быть источником импульсов (генератором), частотой около 1 кГц.

Мало владеть прибором, необходимо еще и уметь им пользоваться, да так, чтобы не повредить прибор или объект измерения.

Точность измерения.

Измерить электрическую величину, и вообще любую величину, с абсолютной точностью невозможно. Всегда существует погрешность, зависящая как от самого измерительного прибора, так и от человека, проводящего измерение. Например, точность измерения сильно зависит от правильности выбора предела измерения Допустим, в какой-то цепи есть напряжение 2,9875V. Если вы пользуетесь мультиметром (цифровым прибором), чтобы получить наиболее точный результат измерения, нужно, в данном случае, выбрать предел 20V.

Из этом пределе мультиметр покажет 2.98V.

Если же вы выберете предел «200V», прибор покажет «2,9V». В стрелочных приборах предел измерения необходимо выбирать так. чтобы предполагаемое значение было где-то в 30-градус-ном секторе в центре шкалы. Именно здесь точность индикации наибольшая. А самая худшая, — в начале или в конце шкалы.

Но это ещё не все «прелести» стрелочных приборов, — считывание показаний зависит от угла зрения, под которым человек смотрит на шкалу прибора. Стрелка находится на некотором расстоянии над шкалой, и смещение угла зрения относительно перпендикуляра к плоскости шкалы приводит к кажущемуся смещению стрелки относительно шкалы.

Выше сказанное относится к точности считывания показаний прибора. Но на сколько показания соответствуют действительности? На этот вопрос может ответить класс точности прибора.

Измерительные приборы делятся на семь классов точности: 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0 (кроме особых случаев, когда требуются сверхточные измерения). Эти числа показывают какую погрешность допускает прибор, в процентах от выбранного предела измерения. Недорогие приборы, типа мультиметра М-838, обычно, не дают погрешность меньше класса 1,0. А погрешность китайских стрелочных мультитестеров вообще вне всяких классов (реально более 10-15%). Таким образом, если ваш мультиметр соответствует классу точности 1,0, то на пределе «20V» он может ошибаться не более чем на 0,2V (20/100*1,0=0,2).

Кроме класса точности прибора и правильности выбора предела измерения, на результат измерения оказывает влияние и такой показатель, как внутреннее (или входное) сопротивление. Но об этом позже.

Измерение постоянного напряжения. При измерении напряжения; вольтметр или мультиметр; предварительно переключенный на измерение постоянного напряжения (DCV), подключают параллельно источнику напряжения, которое нужно измерить.

Предположим, нужно измерить напряжение на резисторе R2 (рис. 1). Для этого мультиметр М мы подключаем параллельно резистору R2.

Полярность измеряемого постоянного напряжения мультиметр показывает относительно своего гнезда «СОМ». То есть, в схеме на рис. 1, щуп, идущий от гнезда СОМ подсоединен к минусу измеряемого напряжения, а второй щуп (V) — к плюсу. Таким образом, напряжение на щупе V относительно щупа СОМ будет положительным. Если щупы поменять местами или перевернуть «батарейку» G1, напряжение на щупе V относительно щупа СОМ будет отрицательным, и на табло мультиметра перед числом-результатом измерения появится значок «-».

Как видите, чтобы измерить напряжение нужно знать две точки, между которыми есть искомое напряжение. Когда говорят, что нужно измерить напряжение на резисторе, конденсаторе или каком-то другом объекте, имеющим два выгода, все понятно, — один щуп подключаем к одному выводу, а второй -к другому.

Но как быть, если требуется измерить напряжение в точке «А», или на коллекторе VT1 (рис. 2)?

Здесь следует знать, что если нигде не говорится относительно чего нужно измерять напряжение в данной точке, его всегда измеряют относительно общего провода. Таким образом, щуп «СОМ» мультиметра подключаем к общему проводу схемы, а второй щуп — к точке, в которой требуется измерить напряжение, в данном случае к коллектору VT1 (рис. 2).

Если же сказано, что напряжение на коллекторе VT1 нужно измерить относительно его эмиттера, то прибор нужно подключать, соответственно, между эмиттером и коллектором транзистора (рис. 3).

Поэтому, прежде чем начинать измерять напряжения в схеме, нужно разобраться относительно чего это делать. И подключить «СОМ» мультиметра к тому самому месту, относительно которого нужно измерить напряжение.

Любой вольтметр обладает некоторым внутренним сопротивлением, которое в определенных случаях может оказывать очень существенное влияние на результат измерения. Может быть даже так, что при подключении вольтметра с недостаточно большим внутренним (входным) сопротивлением схема вообще перестанет работать или её характеристики сильно изменятся.

Чтобы понять, почему входное сопротивление вольтметра должно быть как можно больше, обратимся к рисунку 4. Предположим, есть делитель напряжения на двух одинаковых резисторах по 100 кОм каждый. Значит, напряжение на резисторе R2 (U2), согласно формуле U1/U2=(R1+R2)/R2, будет равно половине напряжения источника питания G1 (U1), то есть 4,5V.

Для контроля и измерения напряжения электрической цепи используются датчики постоянного, переменного и импульсного тока. Датчики тока могут иметь разный принцип работы, у них есть свои преимущества и недостатки, поэтому рекомендуется подбирать такой датчик, учитывая область его применения.

20.4: Измерение тока и напряжения

  1. Последнее обновление
  2. Сохранить как PDF
  • Идентификатор страницы
    19517
    • Howard Martin пересмотрено Аланом Нг
    • University of Wisconsin-Madison

    В этом разделе мы опишем, как можно построить устройства для измерения тока и напряжения. Прибор, измеряющий силу тока, называется «амперметр», а прибор, измеряющий напряжение, — «вольтметр». В настоящее время они обычно находятся в одном и том же физическом устройстве («мультиметре»), которое также может измерять сопротивление (путем измерения напряжения и тока можно легко определить сопротивление). Мы ограничим наше описание конструкцией простых аналоговых амперметров и вольтметров.

    Как мы увидим в главе 21, очень просто построить устройство, которое может измерять очень малую величину тока, пропуская ток через катушку в магнитном поле так, чтобы катушка могла отклонять стрелку, указывающую величину тока. . Такой прибор называется «гальванометром» и обычно ограничивается измерением очень малых токов (порядка ). В этом разделе мы опишем, как можно использовать гальванометр для создания амперметров для измерения больших токов и вольтметров.

    Амперметр

    Амперметр строится путем размещения гальванометра параллельно с «шунтирующим» резистором \(R_s\). Шунтирующий резистор представляет собой небольшой резистор, который «шунтирует» (отклоняет) ток от гальванометра, так что большая часть тока проходит через шунтирующий резистор. Это показано на рисунке \(\PageIndex{1}\), на котором показан гальванометр (круг с \(G\) внутри), внутреннее сопротивление гальванометра \(R_G\) и шунтирующий резистор \ (Р_С\). Фактический амперметр будет находиться в коробке и иметь два разъема (обозначенные как \(A\) и \(B\) на рисунке).

    Рисунок \(\PageIndex{1}\): Изготовление амперметра из гальванометра путем включения «шунтирующего» резистора параллельно гальванометру.

    Моделируя амперметр, мы можем определить общий ток \(I\), который мы хотели бы измерить, используя известные номиналы резисторов и ток \(I_G\), измеренный гальванометром. Учитывая любое из двух соединений и петлю по часовой стрелке, мы имеем: \[\begin{aligned} I&=I_G+I_S \quad&\text{(соединение)}\\ I_GR_G-I_SR_S&=0\quad&\text{(по часовой стрелке loop)}\\ \следовательно I_S&=\frac{R_G}{R_S}I_G\\ \следовательно I &= I_G+_S=\left(1+\frac{R_G}{R_S}\right) R_G\end{выровнено }\], что позволяет нам определить ток \(I\) по току \(I_G\), измеренному гальванометром. Мы также видим, что большая часть тока проходит через шунт (поскольку \(R_S\) выбрано меньшим, чем \(R_G\)). Амперметр будет иметь полное сопротивление \(R_A\), определяемое как: \[\begin{aligned} R_A=\frac{R_GR_S}{R_G+R_S}\end{aligned}\] Для измерения тока через определенный сегмент цепи, амперметр должен быть помещен последовательно с этим сегментом (так, чтобы ток, который мы хотим измерить, проходил через амперметр). На рисунке \(\PageIndex{2}\) показано, как подключить амперметр (обведено буквой \(A\)) для измерения тока через резистор \(R\).

    Рисунок \(\PageIndex{2}\): Амперметр включен последовательно с резистором для измерения тока через резистор.

    Вольтметр

    Вольтметр состоит из большого резистора \(R_V\) последовательно с гальванометром (имеющим внутреннее сопротивление \(R_G\)), как показано на рисунке \(\PageIndex{3}\ ). Вольтметр предназначен для измерения разности потенциалов между клеммами вольтметра (обозначены \(A\) и \(B\) на рисунке).

    Рисунок \(\PageIndex{3}\): Создание вольтметра из гальванометра путем последовательного включения резистора с гальванометром.

    Зная значения резисторов и ток, измеренный гальванометром, можно легко определить разность потенциалов между точками \(A\) и \(B\), так как ток, измеренный гальванометром, проходит непосредственно через каждый резистор: \[\begin{aligned} \Delta V = V_B-V_A=-I_G(R_V+R_G)\end{aligned}\] Чтобы измерить разность потенциалов на компоненте, вольтметр должен быть размещен параллельно компоненту . На рисунке \(\PageIndex{4}\) показано, как подключить вольтметр (обведено буквой \(V\)) для измерения напряжения на резисторе \(R\).

    Рисунок \(\PageIndex{4}\): Вольтметр подключен параллельно резистору для измерения напряжения на резисторе.

    При использовании амперметра или вольтметра вы заметите, что они обычно имеют кнопки или циферблаты для выбора диапазона измеряемых токов или напряжений. Все, что делает циферблат, это изменяет значение шунта или последовательного резистора, чтобы поддерживать заданный максимальный ток через гальванометр. Омметр для измерения сопротивления — это просто амперметр со встроенной фиксированной разностью потенциалов (чтобы, измеряя ток при известной разности потенциалов, можно было определить сопротивление компонента).

    Пример \(\PageIndex{1}\)

    Два резистора сопротивлением \(1\text{k}\Omega\) соединены последовательно с батареей \(12\text{V}\). Вольтметр с общим сопротивлением \(R_V=10\text{k}\Omega\) используется для измерения напряжения на одном из резисторов. Какие показания показывает вольтметр?

    Решение :

    Поскольку два резистора имеют одинаковое сопротивление и включены последовательно с батареей, когда вольтметр не подключен, легко показать, что напряжение на любом резисторе равно \(6\text{V}\ ). Однако, подключив вольтметр к одному из резисторов, мы модифицируем схему, и мы должны ожидать, что считываемое напряжение будет отличаться от \(6\text{V}\) (можете ли вы сказать, будет ли оно больше или меньше?). Схема с подключенным вольтметром показана на рисунке \(\PageIndex{5}\).

    Рисунок \(\PageIndex{5}\): При использовании вольтметра схема изменяется.

    Мы можем легко смоделировать эту схему, объединив вольтметр (смоделированный как резистор) параллельно одному из резисторов: \[\begin{aligned} R_{eff}=\frac{R_VR}{R_V+R}=\ frac{(10\text{k}\Omega)(1\text{k}\Omega)}{(10\text{k}\Omega)+(1\text{k}\Omega)}=\frac{ 10}{11}\text{k}\Omega=0. 91\text{k}\Omega\end{aligned}\] Сумма падений напряжения на рабочем резисторе и другом резисторе должна равняться разности потенциалов на аккумуляторе. (правило цикла Кирхгофа): \[\begin{aligned} R_{eff}I+RI&=\Delta V\\ \следовательно, I &= \frac{\Delta V}{R_{eff}+R}=\frac{ (12\текст{В})}{(0,9{-3}\text{A})(0,91\text{k}\Omega)=5,7\text{V}\end{aligned}\] и вольтметр показывает меньшее напряжение, чем было бы без вольтметра.

    Обсуждение:

    В этом примере мы видели, что, используя вольтметр для измерения напряжения в цепи, мы фактически нарушаем цепь. Поместив вольтметр параллельно одному резистору, мы создали эффективный резистор с сопротивлением, меньшим, чем сопротивление вольтметра или резистора. Это снизило общее сопротивление цепи, что увеличило ток. Больший ток через второй резистор (без вольтметра) приводит к большему падению напряжения, чем \(6\text{V}\) на этом резисторе. Таким образом, падение напряжения на резисторе с вольтметром будет меньше \(6\text{V}\), как мы выяснили, так как два падения напряжения нужно добавить к \(12\text{V}\).

    Как правило, при использовании вольтметра требуется вольтметр с очень высоким сопротивлением, чтобы свести к минимуму помехи в цепи (если вольтметр имеет высокое сопротивление, то от резистора будет шунтироваться лишь небольшое количество тока) . На практике сопротивление вольтметров обычно имеет порядок \(1\text{M}\Omega\).


    Эта страница под названием 20.4: Измерение тока и напряжения распространяется по лицензии CC BY-SA, автором, ремиксом и/или куратором выступил Говард Мартин, редакция Алана Нг.

    1. Наверх
      • Была ли эта статья полезной?
      1. Тип изделия
        Раздел или Страница
        Автор
        Райан Мартин и др.
        Лицензия
        CC BY-SA
        Показать оглавление
        нет
      2. Теги
          На этой странице нет тегов.

      Измерение напряжения, силы тока и сопротивления | SEN.news

      При установке, вводе в эксплуатацию или поиске и устранении неисправностей электронных систем безопасности измерение напряжения, силы тока и сопротивления лежит в основе ваших навыков.

      Прежде чем перейти к испытаниям, давайте рассмотрим электрические свойства напряжения, тока и сопротивления. Напряжение — это электрическое давление, которое возникает между двумя точками и также называется разностью потенциалов. По сути, эта разность потенциалов является результатом того, что в одной точке больше электронов, чем в другой. Атом, в котором электронов больше, чем протонов, имеет отрицательный заряд, а атом, в котором протонов больше, чем электронов, имеет положительный заряд.

      Думайте о напряжении как о давлении, которое заставляет электроны течь. Этот поток электронов называется током. Он измеряется в амперах (6,25 x 10 в степени 18 электронов, протекающих через точку в секунду). В базовой схеме, когда напряжение (источник питания) подключено к цепи, ток будет течь от отрицательной клеммы по проводке к лампочке, через лампочку, излучающую свет, затем из лампочки в положительную клемму батареи. и снова вокруг.

      С током что-то не так. Наше определение традиционного течения тока прямо противоположно пути, по которому идут электроны: не так давно никто не знал, что электроны существуют, и к тому времени, когда ученые разобрались, было уже слишком поздно возвращаться назад и превращать традиционное позитивное мышление в негативное. Две важные вещи, которые необходимо осознать: во-первых, существует поток электронов, а во-вторых, все оборудование, символы схемы и все остальное регистрируют то, что известно как обычный ток, проходящий от положительного к отрицательному. Несмотря на это, вы должны сначала удалить отрицательный провод и подключить его в последнюю очередь.

      Теперь посмотрим на сопротивление. Подумайте о шланге, повернутом до полного давления. Давление воды – это напряжение, а ток – расход воды. Теперь плотно согните шланг так, чтобы, несмотря на первоначальное давление (напряжение) и расход воды (ток), из сопла вытекало лишь небольшое количество воды. Изгиб — это сопротивление. В электрической цепи любое сопротивление прохождению электричества называется сопротивлением, при этом общее сопротивление цепи определяется ее компонентами и сопротивлением ее проводников и соединений.

      Варианты измерения напряжения

      Теперь, когда мы рассмотрели основы, пришло время достать наши измерительные инструменты. Это будут амперметр, вольтметр и омметр или цифровой мультиметр, объединяющий все эти поверочные приборы в одном. В некотором смысле последний является более сложным измерительным инструментом, поскольку он включает несколько параметров настройки и отображения.

      Начнем с самого простого теста — напряжения. Что хорошо в напряжении, так это то, что, поскольку оно всегда находится между двумя точками в функционирующей цепи, ваш вольтметр/цифровой мультиметр просто необходимо поместить между точками, в которых должно присутствовать напряжение. Как правило, одна из этих точек будет общей шиной цепи, и вы будете измерять напряжение от этой точки. Многие панели сигнализации и контроля доступа имеют отрицательную сторону источника, подключенного к общей шине, но это не всегда так.

      Если вы измеряете падение напряжения на положительных и отрицательных клеммах панели или на любом компоненте, который, по вашему мнению, может быть причиной падения напряжения, возможны варианты и капризы в зависимости от проблемы и общей конструкции системы. . При тестировании вы можете думать о падении напряжения как о потере давления, вызванной слишком большим сужением — слишком большим сопротивлением. Вы обнаружите эту точку более высокого сопротивления, потому что напряжение будет выше по течению от компонента, чем по течению. Вы рассчитаете падение напряжения, вычитая меньшее напряжение из большего.

      Вы также можете измерить падение напряжения, используя закон Ома, где падение напряжения равно току x сопротивлению. Подключив вольтметр к резистору компонента, вы сможете напрямую измерить любое падение напряжения. Просто не забудьте поместить положительную сторону вольтметра на положительную сторону резистора, а отрицательную сторону вниз по потоку, чтобы убедиться, что вольтметр показывает правильную полярность для цифрового измерителя (высокая шкала). В случае, если ток не течет, все будет немного сложнее — если переключатель в электрической цепи разомкнут, проверка любой стороны компонента покажет напряжение батареи.

      Ток и сопротивление

      При измерении тока вам действительно нужно проникнуть в проводку, разрезав или проломив ее, чтобы вставить тестовое устройство в цепь. Короче говоря, ток должен входить в амперметр или цифровой мультиметр на положительном проводе и выходить на отрицательном — кроме того, ток, выходящий из испытательного устройства, должен быть практически идентичен входному току — сопротивление должно быть ограничено значением менее 1 Ом. на Ампер тока.

      При использовании аналогового мультиметра подключите щупы и установите переключатель измерителя в положение тока, чтобы убедиться, что вы тестируете правильный диапазон, и при этом оставить запас для неожиданных отклонений. Лучше установить слишком высокое значение на измерителе, так как низкое значение может повредить тестовое устройство. Вы можете уменьшить диапазон позже, чтобы обеспечить максимальное отклонение для более точных измерений.

      При использовании цифрового мультиметра включите прибор, подключите щупы – черный к общему и красный к току. Затем установите переключатель выбора для измерения тока в верхнем или нижнем диапазонах — для максимальной точности настройте диапазон так, чтобы ни одна из первых двух цифр не читалась как 0. профессиональные версии дороги, а доступные версии страдают дрейфом измерений. Счетчик на эффекте Холла может измерять переменный и постоянный ток, протекающие в проводнике. Счетчик работает, потому что, когда ток течет по проводнику, железные зажимы счетчика образуют сердечник, который облегчает прохождение магнитного поля проводника, чем окружающий воздух. Когда магнитное поле достигает воздушного зазора на кончике челюсти, оно должно преодолеть зазор, позволяя датчику на эффекте Холла измерять напряжение, пропорциональное магнитному потоку в сердечнике, которое он преобразует в показание тока. Если вы используете измеритель на эффекте Холла, обязательно обнулите его перед измерением.

      Если у вас вообще нет амперметра, вы также можете использовать последовательный резистор для выполнения расчетов — вы помещаете небольшой резистор в цепь так, чтобы конец был на земле, чтобы избежать короткого замыкания на землю во время теста. Затем измерьте напряжение на резисторе — если это резистор 10 Ом и измерено 100 мВ, то вы можете рассчитать ток как V / R = 0,1/10 = 10 мА, используя закон Ома. Такое измерение не будет абсолютно точным, но если ваше измерение допускает отклонения, оно избавит вас от проблем.

      Сопротивление измеряется омметром – прибором, который по существу представляет собой измеритель со встроенной батареей и схемой.
