Прибор поиска обрыва провода: Как найти обрыв в скрытой проводке самостоятельно и с помощью инструментов

Содержание

Как найти обрыв в скрытой проводке самостоятельно и с помощью инструментов

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона.

Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

Кроме этого, можно самостоятельно сделать искатель скрытой проводки. Вариантов достаточно много, ниже представлены способы, которые неоднократно доказывали свою эффективность на практике:

  1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
  2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
  3. для этих целей подойдет слуховой аппарат старых образцов.
    На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
  4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Поиск места разрыва

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Современная аппаратура является более точной и проще в эксплуатации. Для обнаружения скрытой проводки на глубине до 10 см применяется специальный бесконтактный искатель.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.

к. появятся ложные сигналы. Это нужно учитывать.

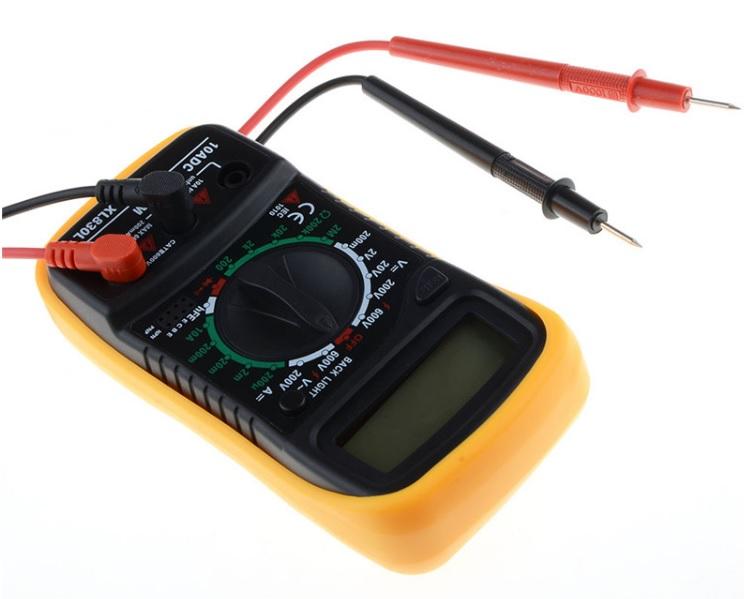

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

  1. первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
  2. после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
  3. на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
  4. сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Проверить собранный тестер предельно просто, на провода необходимо подать электричество. Если лампочка горит, значит все собрано правильно.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.

Как сделать прибор для поиска обрыва провода своими руками

Первым делом нам нужна схема и закупаемся всем необходимым, а именно: 3 транзистора С945, батарейка 3В CR2032, держатель для нее, светодиод. Еще нужно где-то добыть медный провод, я смотал его с дросселя.


Проволоку нужно намотать на карандаш или отвертку, чтобы получилась антенна. Я на отвертку намотал.

Теперь давайте посмотрим распиновку транзистора. Можно глянуть даташит в интернете, можно использовать специальный прибор, про который я немного рассказывал в посте про конденсаторы. Расположив транзистор маркировкой к себе, становится понятно, что первая нога - эмиттер, вторая - коллектор, третья база. Этими данными и будем руководствоваться.

Расположив транзисторы маркировкой к себе, спаиваем их база к эмиттеру. А отогнутою в сторону базу правого транзистора паяем к антенне.

Коллекторы третьего и второго транзистора спаиваем между собой (не замкните только на другие ножки). К спаянным коллекторам подпаиваем ножку анода светодиода.

Катод же светодиода подпаиваем к коллектору последнего резистора. Базу этого резистора паяем к плюсу батарейки, а минус батареи соединяем с анодом светодиода (я сделал проводом).

Вставляем батарейку и тестируем. Как видно на фото, индикатор загорается возле фазы. Можно найти обрыв провода или проводку в стене. Но, к сожалению, в моей квартире, не всю проводку в стене он нашел, видимо от глубины зависит.

Я собрал два таких тестера с разными антеннами, работают они одинаково. По хорошему, нужно залить обратную сторону термоклеем, а можно вообще сделать корпус из крышечки от бутылки (влезет, я проверил).

Источник

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Еще раз напомню, что посты теперь можно читать на канале в Телеграме

и как обычно в инстаграме.    Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Прибор для поиска скрытой проводки

При выполнении ремонтных работ очень часто требуется просверлить отверстие в стене или просто забить гвоздь. В подобных случаях возрастает вероятность повреждения скрытой проводки, находящейся внутри стены. Наличие схемы, составленной ранее, позволяет легко решить эту проблему и обнаружить проложенные линии. Однако, в случае ее отсутствия приходится рисковать и действовать наугад. Для того чтобы исключить ненужный риск применяется специальный прибор для поиска скрытой проводки, с достаточной точностью указывающий на присутствие металлов в конкретных местах.

Проблемы и сложности при обрыве проводов

Наличие скрытой проводки, укладываемой в стенах, отражается еще на стадии проектирования перед началом ремонтно-строительных работ. При составлении проекта обязательно учитываются правила устройства электроустановок, что позволяет в дальнейшем избежать каких-либо серьезных проблем.

Тем не менее, обрывы на линиях все-таки иногда происходят по разным причинам. Внезапное исчезновение электричества приводит к остановке бытовых приборов и промышленного оборудования, срыву плановых мероприятий. В связи с этим на первый план выходит скорейшее устранение данной проблемы, и в первую очередь поиск невидимого места обрыва провода.

Чаще всего разрывы проводки в стене обнаруживаются в местах соединений кабелей, подведенных к розеткам, выключателям или распределительным коробкам. В таких случаях обрыв находится очень быстро и легко устраняется. Проблемы с поиском начинаются при необходимости сверления или долбежки стен, когда отсутствие схемы электропроводки приводит к ее случайному повреждению. В некоторых случаях может быть нарушена только изоляция, и тогда обрыв обнаруживается не сразу, а через некоторое время.

Иногда в зданиях старой постройки электричество пропадает само, без каких-либо видимых причин. Такое становится возможно в результате износа скрытой проводки в результате длительной эксплуатации, а также обрывов в местах соединений, выполненных методом скруток.

Подобные обрывы находятся с большим трудом, поскольку заранее не известно, где они могут находиться. Помочь сможет лишь специальный прибор – детектор или подручные средства, которые возможно найти в домашних условиях.

Определение обрывов подручными средствами

Если под рукой нет специальных приборов, можно попытаться изготовить в домашних условиях прибор для сканирования скрытой проводки своими руками. До начала проверки нужно определить наличие напряжения на входе, то есть, на счетчике. С этой целью выполняется отключение автоматов, установленных в щите, и далее тестером проводятся замеры напряжения на контактах прибора учета. В случае отсутствия напряжения поиск проблемы следует начинать снаружи. Если напряжение есть, то место обрыва находится внутри помещения.

Следующим действием проверки будет выявление неисправного проводника в штукатурке стен или в бетоне. В случае отсутствия схемы, рекомендуется воспользоваться одним из способов, наиболее подходящим в домашних условиях.

Многие умельцы пользуются обычным радиоприемником, настроенным на частоту 100 кГц. Его нужно вести параллельно стене и при появлении шума отметить это место как потенциальную линию скрытой проводки. Простейшее поисковое устройство можно создать на основе одного полевого и двух биполярных транзисторов. В эту же схему входят резисторы и светодиод, сигнализирующий о положительном результате.

Гораздо реже используются старые слуховые аппараты, имеющиеся далеко не в каждом доме. Однако, если такой прибор все-таки нашелся, его необходимо выставить в телефонный режим, чтобы вызвать чувствительность к электромагнитным колебаниям. В случае обнаружения провода в приборе появляются специфические шумы. Эффективность поиска можно существенно усилить за счет микрофона, подключаемого к оборудованию.

Принципы работы прибора

Принцип действия поисковых устройств может быть разным, в зависимости от назначения и конструкции того или иного прибора. Одной из таких разновидностей является так называемые детекторы, известные также в качестве индикаторов или тестеров. Даже начинающие электрики знают о появлении электромагнитного поля вокруг электрического провода, который находится под напряжением.

Именно это качество используется в устройствах, позволяющих обнаруживать скрытую электропроводку. Эти приборы могут определять только рабочие проводники, по которым в данный момент протекает электрический ток. Поступающие сигналы становятся более четкими, благодаря специальным усиливающим элементам. Данные приборы имеют различные конструкции, модификации и степень сложности. Результаты отображаются на стрелочных или светодиодных индикаторах, а также на цифровых табло.

Но, детектор такой модификации не может обнаруживать оборванные проводники, арматуру, трубы и другие металлические предметы, не испускающие электромагнитных волн. Они полностью бесполезны в сырых помещениях на влажных стенах. Влага негативно влияет на электромагнитное поле прибора, вызывая постоянную подачу контрольного сигнала.

В основу работы других устройств положены свойства металлоискателей или металлодетекторов. В конструкцию такого прибора входит катушка, предназначенная для создания собственного магнитного поля. На него реагируют все металлические предметы, спрятанные внутри стен. Когда они попадают в зону действия поля, его значение изменяется, сигнализируя о их наличии.

Эти недорогие устройства способны с высокой точностью определять наличие металлических элементов. Единственным серьезным недостатком таких приборов является невозможность точного определения конкретного предмета при большом количестве разных деталей. Тем не менее, они тоже широко используются в строительстве, позволяя избежать нежелательных контактов между инструментом и металлическими предметами.

Прочие виды детекторов

На базе основных конструкций создано большое количество приборов, способных определять наличие проводки и металлических элементов.

  • «Дятел» – является одной из таких модификаций прибора для поиска обрыва проводки, отличающийся высокой надежностью и точными результатами обследований. Благодаря простой и легкой эксплуатации, его широко используют даже профессиональные специалисты-электрики. Даже толстый слой штукатурки не представляет серьезной преграды для этого прибора.

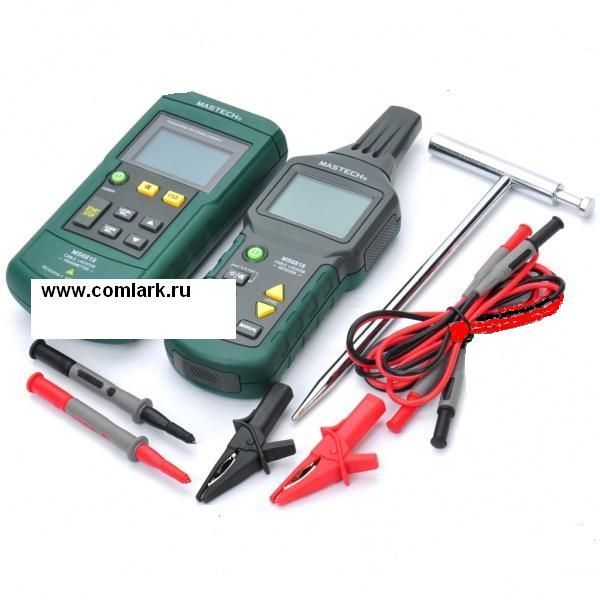

  • Китайские устройства серии MS, маркировка которых расшифровывается как металл-сенсор. Они не так популярны как российский детектор «Дятел», поскольку срабатывают при наличии любых металлических предметов. Для того чтобы научиться отличать сигналы одних элементов от других, требуется достаточно продолжительный срок практической работы.
  • Профессионалы отдают предпочтение высококачественным генераторам с улучшенными техническими характеристиками. Принцип действия этих искателей основан на соединении одного из концов оборванного провода с поисковым прибором, настроенным на определенную частоту. Устройство проводится вдоль кабеля и когда доходит до места обрыва, наступает изменение тональности сигнала. При наличии знаний и практических навыков такой прибор обеспечивает получение максимально точных результатов.

Как определить разрыв проводов

Самостоятельные устройства сканирования скрытой проводки, своими руками изготовленные в домашних условиях, способны обнаруживать аварийные места лишь на небольшой глубине, составляющей не более 5 см. Поэтому рекомендуется использовать точную современную аппаратуру.

Чаще всего для этих целей используется детектор с большим количеством основных и дополнительных настроек. Это позволит устройствам не обращать внимания на наличие внутри стен больших металлических предметов и таким образом отсеивать все ложные сигналы.

Иногда есть возможность визуальной проверки кабельной линии по всей ее длине и обнаружения поврежденного участка. Однако в некоторых случаях видимые повреждения отсутствуют, и тогда для определения места обрыва потребуется тестер.

Действия во время поиска выполняются в следующем порядке:

  • Помещение полностью обесточивается путем отключения подачи электроэнергии в щите.
  • Далее выполняется зачистка провода в двух местах: одна насечка делается возле распределительной коробки, а другая – через 1 метр от первой.
  • На первом отрезке производятся замеры сопротивления, затем через 1 метр делается еще один надрез и замер выполняется еще раз.
  • Сопротивление должно иметь одинаковое значение на каждом измеряемом участке. Если на каком-либо участке прибор обнаружит другие показатели или полное отсутствие сопротивления, следовательно здесь и нужно искать место разрыва.

Все поисковые устройства имеют общие особенности, которые нужно учитывать при эксплуатации. В любом случае дорогой детектор работает лучше, а дешевый – несколько хуже. Работа сканеров ограничивается предельной глубиной обнаружения металлических предметов. Приближаясь к этому значению приборы с высокой вероятностью могут ошибаться и определять два или три элемента, расположенных рядом, как единое целое. Иногда на фоне большого предмета маленькие детали вообще не поддаются определению. Снижение количества подобных ошибок зависит от класса прибора: чем выше класс, тем меньше негативных проявлений.

Особенности выбора

Большинство устройств, предназначенных для обнаружения в стене обрыва скрытой проводки, относятся к профессиональному или полупрофессиональному оборудованию. Качественные приборы стоят намного дороже обычных любительских моделей, зато и выдают более точные результаты.

Многие из них перед началом работы требуют предварительных настроек. С этой целью они включаются, прижимаются к стене и держатся в таком положении в течение некоторого времени. Стена должна быть свободна от металлических предметов, пустот и другой неоднородной структуры. Подобные настройки обеспечивают качественную идентификацию в процессе эксплуатации и быстрый поиск обрыва проводки. Если же прибор включить и сразу же начать использовать, он не сможет выдать точных результатов.

Перед покупкой необходимо выяснить, какие функции может выполнять конкретное устройство. Для обычного обнаружения проводки вполне достаточно обычного недорогого сканера. Если же требуется определять другие виды металлических конструкций, то понадобится более совершенный и качественный прибор. Следует поинтересоваться глубиной сканирования и перечнем материалов, которые может обнаружить приобретаемое устройство. Желательно, чтобы сканер проникал вглубь стены на максимальное расстояние.

Прибор для поиска обрыва провода в автомобиле

Поисковый комплект автоэлектрика «Trekker»

Автор: Simurg, [email protected]
Опубликовано 02.10.2013.
Создано при помощи КотоРед.

Инструмент для автодиагностики.

Кратко опишу причину создания искателя. Причина, от необходимости в быстром поиске проводов и жгутов проводов в автомобиле, до банальной лени. Так как надоело разбирать по пол машины, чтобы проследить «куда же пошел нужный провод?». Поисковый комплект для того, чтобы не доводить до состояния автомобиль, как на картинке ниже, в поисках оборванного провода. Поможет и при поиске перебитых проводов, нужного провода в жгуте. И всё это без повреждения изоляции прокалыванием для проверки мультиметром.

Дело в том, что электропроводка автомобиля похожа на венозную систему человека. Она снабжает “блоки” автомобиля “питательными веществами”, необходимыми для функционирования, то есть током. Поломка или отказ, казалось бы, совсем не связанной с текущей проблемой, части автомобильной электропроводки может дать “отголоски” практически в любое место. Ремонт электропроводки автомобиля заключается в замене её неисправной части на новую. Ремонт проводки автомобиля – дело, требующие оборудования для нахождения этой самой проводки.

Так же очень часто просят помочь в разработке устройства по поиску прокладки автомобильной проводки и обрывов. Уже пару устройств приобретали на рынке, но результат был отрицательный. В описании устройства предполагался поиск повреждений проводки, а в реальности они определяли все кроме нужного кабеля.

Данное устройство будет состоять из четырех частей.

1. генератора амплитудно-модулированного сигнала частотой 62 кГц с модуляцией звуковой частотой 520 Гц.

2. приемного устройства оснащенного магнитной антенной.

3. два зарядных устройства для зарядки аккумуляторов. Одно автомобильное, второе сетевое.

4. наушники с встроенным регулятором громкости.

Приемник и генератор оснащены внутренними литиевыми аккумуляторами от мобильных телефонов.

Как пользоваться.

Бесконтактный приёмник присутствия сигнала ВЧ генератора на проводе в кабеле, не требует подключения массового провода. Что очень удобно!

Генератор ВЧ сигнала в большинстве случаев включается в разрыв плюсового провода. Удобно включить генератор вместо предохранителя, для этой цели вынимают предохранитель. Ниже показаны различные схемы возможных подключений ВЧ генератора.

Также можно подключать генератор без подключения черного провода (минусовой выход генератора), для нахождения конкретного провода в кабеле. Провода необходимо распушить, что бы они немного удалялись друг от друга. При всех поисках провода или кабеля, магнитная антенна искателя подносится к тестируемому проводу перпендикулярно, так достигается наилучшая чувствительность. Перемещая ферритовый стержень, проводим настройку – расстройку контура. Точная настройка нужна для существенно увеличения чувствительности приемника, при поиске кабеля, а расстройка для её снижения, при поиске конкретного провода в кабеле. После подключения к искомому проводу на одном конце, проводим настройку приемника с помощью перемещения ферритового стержня, до появления громкого и отчетливого звука сигнал – генератора. Для этого подносим приемник контурной катушкой перпендикулярно к подключенному проводу автомобиля. Теперь ищем провод, кабель, например под пластмассовой обшивкой в салоне. Все это будет показано в видеоролике. Мы найдем кабель, идущий от заднего фонаря указателя поворотов, без разборки и подъема обшивки салона автомобиля.

Можно находить на какое конкретно реле, в блоке реле, приходит провод, например, с лампы дальнего света без схем автомобиля. Можно искать конкретный провод в плотном кабеле. Иногда, при большой засветке проводов в кабеле, когда контур антенны настроен в резонанс, может показаться, что в кабеле все провода звучат. Для этого вносим в контур расстройку (выдвигаем феррит), тогда все засвеченные провода дают малый сигнал, а тот который подключен к генератору звучит громче других на порядок.

С помощью данного искателя можно точно определять проводку 220в под небольшой нагрузкой в железобетонных стенах и потолке дома. В данном случае катушкой магнитной антенны проводят по стене в предполагаемых местах прохождения проводов. Искать можно и с генератором, если отключить напряжение сети, и подключать генератор к искомым проводам.

Можно искать нужные жилы в многожильном кабеле, искать пути пролегания жгутов, и много разных применений на все случаи жизни. Поднеся приемник контурной антенной к работающему кварцу, будет слышен рокот в наушниках, проверять пульты ДУ, и многое другое.

Как сделать.

Схема комплекта простая, и для сборки и настройки не требуются ни каких сложных приборов. Собрать и настроить может начинающий радиолюбитель. Схема не содержит контроллеров, и каких либо сложных элементов.

Рассмотрим схему генератора ВЧ.

Схема состоит из мультивибратора на транзисторах VT1 и VT2, модулятора на транзисторе VT3. Есть две версии модулятора, на полевом транзисторе и биполярном. Работают одинаково. Двухтактного генератора ВЧ с резонансной частотой контура 62кГц. За основу взята схема генератора из магнитофона «Беларусь – М310С». В нем генератор работал на стирающую головку. Смотрим фрагмент схемы.

Так как напряжение на индуктивности при резонансе достигает значений 80 вольт, то необходимо использовать конденсаторы с максимальным напряжением не менее 100 вольт. На выходе имеем амплитудно- модулированное напряжение с размахом около 80 вольт. Выходной ток очень маленький в пределах нескольких микроампер, и к повреждению блоков автомобиля не приведет. Конденсаторы С5-С8 обязательно должны быть полипропиленовыми и напряжение не менее 100 вольт. Развязка контура с испытуемым проводником с помощью развязывающего конденсатора 0,01 мкф, также на 100 вольт. СМД конденсаторы С5-С8 применять нельзя. Работать генератор ВЧ будет непредсказуемо, по причине сильной зависимости емкости от приложенного напряжения. Смотрим иллюстрацию из даташита на СМД конденсаторы:

Генератор имеет индикатор включения на светодиоде HL1, белого свечения. Транзисторы можно заменить на любые с допустимым напряжением КЭ не менее 20 вольт. Подойдут КТ3107 и КТ3102. Плата после пайки должна быть вымыта на чисто. Стремиться к точной установке частоты не нужно, и она может быть в пределах от 50 кГц до 80 кГц. Правильно собранная схема работает сразу и в настройке не нуждается, если это не так – причиной тому могут быть ошибки монтажа либо неисправные компоненты.

Плата после сборки:

Передатчик собран в корпусе компьютерной мыши.

Приемник собран по простой схеме прямого усиления с амплитудным детектором на транзисторе VT2.

На полевом транзисторе VT1 собран усилитель высокой частоты. Применение полевого транзистора позволяет обойтись без дополнительной катушки связи с контуром. В качестве L1 используется готовая заводская катушка ДВ диапазона и сама магнитная антенна с приемника «Берестье 004». С неё сматывается ненужная катушка связи. Данные на неё можно найти в книге по ремонту бытовой аппаратуры. «Переносные кассетные магнитолы: Справочник/ И. Ф. Белов, А. Е. Денин, А. Ф. Ососков. Радио и связь, 1988.— 224— (Массовая радиобиблиоте­ка; Вып. 1124)». По данным на катушку, её можно легко намотать самому. Провод использовать литцендрат не обязательно, подойдет и ПЭЛ-0,15.

Усилитель звуковой частоты выполнен на распространенном маломощном усилителе LM386. Изменяя резистор R6 обратной связи, можно изменять усиление, подобрав по своему желанию максимальную громкость.

По желанию, можно применить любой другой низковольтный УЗЧ. Регулятор громкости в УЗЧ не используется в целях экономии места в приемнике. Его роль выполняет штатный регулятор в готовых покупных наушниках.

Фото разводки печатной платы:

Вид сверху собранной платы:

Вид приемника в корпусе:

На контурную катушку надевается защитный колпачок, взятый от флакона лекарственных средств, и приклеивается к основанию катушки клеем «Момент». Для обеспечения плавности хода ферритового стержня на крышку наклеивается кусочек плотного упаковочного поролона. На ферритовый стержень, что бы он не выпадал, и не потерялся, надет ограничитель, нарезанный из термоусадочной трубки. Аккумулятор от старого телефона «самсунг» имеет свой пластмассовый корпус и просто приклеивается на заднюю стенку крышки «Моментом».

Фото собранного приемника:

Зарядные устройства взяты готовые. В сетевом зарядном устройстве настроен ток с помощью резистора датчика тока с изначального 500мА на 300мА. В автомобильном зарядном, собранном на ИМС МС34063, так же с помощью токозадающего резистора, которое стоит между выводами 6 и 7, с изначального 600мА на 300мА. К ним припаяны провода со стандартным разъемом, для подключения питания. Так как аккумуляторы уже имеют встроенные контроллеры заряда, то дополнительно ничего дорабатывать не надо. По достижению 4,20 вольта контроллер отключит аккумулятор от зарядного устройства.

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» – кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

  1. если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
  2. проверить исправность предохранителя;
  3. проверить исправность реле;
  4. проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Приборы для поиска неисправностей в электропроводке

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

  • Если обрыва нет – мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
  • Если в проводке обрыв – звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание – это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой – к кузову («массе»).

  • Если короткого замыкания на участке цепи нет – прибор не будет подавать звуковых сигналов.
  • Если есть короткое замыкание – мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Автомобильный щуп-прозвонка (он же пробник)— это диагностический прибор, который широко используется при обслуживании электрического оборудования автомобилей. Основная область применения щупа-прозвонки — в качестве пробника электрических цепей автомобиля с высоким входным сопротивлением.

Особенности щупа и принцип его работы

Щуп-прозвонка конструктивно представляет собой пластиковую капсулу, внутрь которой помещен резистор с большим сопротивлением. От пластикового основания отходит металлический стержень, конец которого используется для непосредственного контакта с контактами электрооборудования. Прибор показывает наличие напряжения, индикаторами выступают расположенные на пластиковом корпусе светодиодные лампочки зеленого и красного цветов. Зеленый светодиод — показатель низкого сопротивления цепи, красный — наличия напряжения.

Автомобильный щуп-прозвонка, по сути являющийся вольтметром, незаменим при выявлении неисправностей электрооборудования автомобиля, а также при установке нового электрооборудования на транспортное средство.

Диагностический прибор дает возможность определить целостность электрической цепи либо отдельного ее участка, выявить места обрывов соединения, ненадежных контактов, расположения деталей, вышедших из строя, а также выявления ряда других повреждений. Для проведения быстрой проверки токопроводящего оборудования применение щупа-прозвонки — наиболее рациональное и целесообразное решение.

Пробник автомобильный 6-24В 110мм "игла" латунь АВТОДЕЛО

Пробник автомобильный 6-48В в сумке FORSAGE

Пробник автомобильный для проверки искры зажигания JTC

Пробник автомобильный для проверки искры зажигания 0.5м FORSAGE

Пробник автомобильный для проверки искры зажигания ТЕСТ-М

Пробник автомобильный 120мм "игла" 6-24V ТЕХНИК

Пробник автомобильный 6-24В FORSAGE

Пробник автомобильный 6-24В 120мм пластмассовый корпус SPARTA

Пробник автомобильный для проверки искры зажигания FORSAGE

Пробник автомобильный 6-24V усиленный СЕРВИС КЛЮЧ

Основные направления использования щупа-прозвонки

Диагностический прибор широко применяется с целью:

  • поиска сигналов в электрической проводке автомобиля;
  • моментального распознавания положительных, отрицательных, переменных сигналов;
  • передачи отрицательного сигнала;
  • поиска неисправностей в работе электрического оборудования автомобиля;
  • поиска неисправностей в работе дополнительного оборудования, установленного на автомобиль.

Применение щупа-прозвонки для проверки различных видов электрооборудования

Проверка аккумулятора

Применяя щуп, можно проверить наличие напряжения на выводах аккумуляторной батареи. Для этого с использованием зажима типа «крокодил» необходимо подсоединиться к выводу аккумулятора со знаком «-», а конец щупа приставить к клемме со знаком «+».

Проверка предохранителя

С целью проверки предохранителя одним концом его вывода необходимо прикоснуться к положительному выводу аккумуляторной батареи, а концом щупа — к его второму выводу.

Проверка лампы накаливания

Чтобы проверить щупом-прозвонкой лампу накаливания, один вывод ее цоколя приставьте к положительному выводу аккумулятора, а ко второму приставьте конец щупа. При проверке лампочки с двумя нитями накала (такой, например, как лампа для фар автомобиля), их проверяйте поочередно.

Проверка автомобильного реле

В автомобильном реле помимо обмотки электромагнита также имеются и контакты, которые при длительном периоде эксплуатации могут выгорать, вследствие чего переставать коммутировать электрические цепи. С использованием щупа-прозвонки можно проверить и целостность электромагнитной обмотки, и исправность контактов.

Чтобы проверить обмотку реле, необходимо один из его выводов 85 или 86 приложить к клемме аккумулятора со знаком «+», а ко второму выводу приставить конец щупа. Исправность контактов определяется при касании вывода подвижного контакта 30 к клемме, а к выводу 87а — щупа-прозвонки.

Таким же образом осуществляется проверка любых микропереключателей и выключателей.

Преимущества использования щупа-прозвонки

Диагностическое оборудование такого типа отличается функциональностью и простотой использования. Из-за неисправности электрооборудования могут выходить из строя все узлы транспортного средства. Пробник позволяет оперативно выявить причину неисправности, определить элементы цепи, подлежащие ремонту или замене, а также произвести ремонт или замену с составлением правильной электрической цепи.

Автомобильный щуп-прозвонка — это недорогой прибор, который должен быть в инструментарии любого автовладельца.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. В интернет-магазине AvtoALL.RU вы найдете всё, чтобы сделать свой отдых приятным и полезным.

Майские праздники — это первые по-настоящему теплые выходные, которые можно с пользой провести на природе в кругу семьи и близких друзей! Сделать досуг на свежем воздухе максимально комфортным поможет ассортимент продукции интернет-магазина AvtoALL.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

LA-1012 поиск скрытой проводки и коммуникаций

LA-1012 детектор скрытой проводки и коммуникаций (трассоискатель)
  •  Обнаружение любых видов проводников на глубине до 2,5 метров
  •  Два устройства: приёмник и передатчик
  •  Возможность использования нескольких передатчиков с одним приёмником
  •  Однополюсный и двухполюсный режимы работы
  •  Автоматическая или ручная регулировка чувствительности
  •  Бесконтактное обнаружение напряжения
  •  Звуковая сигнализация (с возможностью отключения)
  •  Встроенный фонарик
  •  Автоматическое отключение после 60 минут бездействия
  •  Графическая шкала
  •  Индикация низкого заряда батареи

детектор скрытой проводки LA-1012 предназначен для поиска трубопроводоов, электропроводов под напряжением и без, предохранителей, аварийных вы- ключателей, розеток, предохранительных коробок, мест разрыва и коротко- го замыкания проводов и т. п.
Трассоискатель состоит из приёмника и передатчика.
Трассоискатель работает по принципу электромагнитной индукции:
электромагнитное поле, создаваемое в передатчиком вокруг проводника, порождает в прово- днике электрический ток, кото- рый в свою очередь создаёт на- пряжение на катушке приёмника.
Полученный приёмником сигнал усиливается, обрабатывается, и выводится на дисплей.

Технические характеристики детектор скрытой проводки:

 Диапазон измерений напряжения

 12, 50, 120, 230, 400 В

 Диапазон частот

 0 – 60 Гц

 Выходной сигнал

 125 кГц

 Напряжение

 400 В AC/DC

 Глубина залегания проводника

 0 – 2. 5 м

 Определение напряжения проводника

 0 – 0.4 м

 Условия эксплуатации

 0°С – 40°С; отн. влажность: не более 80 %

 Условия хранения

 -20°С – 60°С; отн. влажность: не более 80 %

 Электробезопасность

 EN 61010-1

 Защита от перенапряжений

 CAT III 300 V

 Габаритные размеры и вес,приемник  190 х 60 х 37 мм. 229 г.
 Габаритные размеры и вес, передатчик

 128 х 68 х 30 мм. 185 г.

Комплект искателя скрытой проводки LA-1012:

Генератор —1 шт.;
приемник – 1 шт;
руководство по эксплуатации на русском языке – 1шт. ;
кейс для переноски трассоискателя – 1шт.;
зажимы типа „крокодил” – 2 шт.;
провода соединительные – 2 шт.;
щуп измерительный – 2 шт.

Обзор режимов работы искателя скрытой проводки LA-1012:

Однополюсный режим детектора скрытой проводки Применение:
-Обнаружение проводников, розеток, и выключателей, обнаружение обрыва проводника.
-Обнаружение обрыва проводников в изолированном многожильном кабеле
-Обнаружение обрыва проводников в изолированном многожильном кабеле с использованием двух передатчиков.
-Обнаружение проводников в земле.
-Обнаружение обрыва проводников в системе электрического обогрева полов.

Двухполюсный режим кабелеискателя Применение:
Обнаружение обрыва проводников в глубокозалегающем изолированном кабеле.
Обнаружение предохранителя.
Обнаружение короткого замыкания.



трассоискатели и трассодефектоискатели :: Ангстрем

Приборы для поиска трассы и мест повреждения кабеля

Оборудование производства компании «АНГСТРЕМ» позволяет осуществлять трассировку кабеля и поиск мест его повреждений.

Все трассодефектоискатели предприятие выпускает под наименованием «Комплекты поисковые». Они состоят из звукового генератора и высокочувствительного приемника. Данное оборудование реализует несколько методов поиска:

  • индукционный,
  • акустический,
  • потенциальный,
  • акустико-электромагнитный.

Поисковые комплекты – это универсальное оборудование для поиска обрыва кабельных линий, заплывающих пробоев, замыканий (короткое, междуфазное, однофазное, оболочки на землю). Компания «АНГСТРЕМ» выпускает КП трех типов, отличие между которыми заключается в выходной мощности генератора:

  • КП-500К (500 Вт),
  • КП-250К (250 Вт),
  • КП-100К (100 Вт).

КП-500К — самый востребованный прибор для поиска повреждения кабеля под землей. Именно ему отдают предпочтение специалисты крупных энергетических организаций, средних и малых электротехнических предприятий. В течение более двух десятилетий своего существования этот комплект получил множество положительных отзывов. Его качество и надежность подтверждались практически опытом профессионалов.

Чем уникально данное оборудование?

Генератор ГП-500К — мощный источник высоковольтных импульсов напряжения, изготовленный в специально разработанном корпусе, защищающем устройство от попадания посторонних элементов и позволяющем эксплуатировать прибор в суровых условиях работы.

Приемник ПП-500К не имеет аналогов российского производства. Он позволяет:

  • определять МП индукционным, акустическим и потенциальным методом,
  • показывает расстояние до места повреждения и направление дальнейшего движения оператора,
  • проводить трассировку подземного кабеля и коммуникаций,
  • определять глубину залегания подземных коммуникаций,
  • выбирать кабель из пучка,
  • локализовать повреждения оболочки кабелей, в том числе с изоляцией из сшитого полиэтилена,
  • находить места утечки жидкости из трубопровода.

Обладая таким уникальным функционалом Поисковые комплекты выгодны для приобретения. Цена трассодефектоискателя КП-500К (КП-250К, КП-100К) в несколько раз ниже стоимости импортных аналогов, а срок гарантии в 2 раза дольше.

Поиск скрытой проводки и обрыва переноски

  Практический каждый взрослый мужчина в своей жизни сталкивался с неисправностью скрытой проводки. Не всегда неисправность возникает по причине ветхости или неправильного монтажа. Часто при навески различной мебели происходит повреждение электропроводки. Проводка меняется полностью относительно редко, а многие не меняли ее вообще никогда. Угадать как проложили строители провода в вашей квартире очень сложно. Для облегчения поиска скрытой проводки существуют специальные приборы.



Рисунок 1 внешний вид прибора поиска скрытой проводки MS 158M


    Принцип работы всех таких приборов достаточно прост. При прохождении электрического тока через проводник образуется электрическое поле. Излучение поля усиливает прибор и с большой долей вероятности позволяет определить место прохождения провода
 Другой тип приборов работает как метало искатель. В приборе находится излучатель магнитного поля и при попадании в область излучения железного предмета оно меняется.
  Продвинутые устройства могут совмещать оба принципа работы. Такие устройства естественно стоят значительно дороже.

  Рассмотрим простой и в тоже время достаточно функциональный прибор поиска скрытой проводки MS-158M. Прибор кроме обнаружения скрытой проводки имеет функцию металлоискателя, что очень полезно при сверлении бетонных стен и поиска в них арматур. Прибор имеет звуковую и световую сигнализацию обнаружения с плавной регулировкой чувствительности. Регулировка при должном навыке позволяет определять металлическую арматуру в стене с точностью до 0,5 см. В таблице 1  представлены основные характеристики прибора. Хочется подчеркнуть, что как прибор поиска скрытой проводки данный прибор имеет ограниченную глубину 1,5-3 см и если стена влажная определить место прохождения провода не представляется возможным.

Таблица 1

 Данный прибор отлично подходит для поиска обрыва в питающих шнурах приборов или в кабеле переноски (удлинителя). Рассмотрим, как это сделать на практике. Например, нужно найти обрыв в длинной переноске 20 м. Стандартным способом поиск такого обрыва заключается в следующем. Удлинитель отключают от сети. Сначала проверяют вилку, и розетки если все нормально значит обрыв, где то  в проводе. Для дальнейшего поиска нужен тестер (мультиметр). Провод разрезается на 2 одинаковых куска. Концы зачищаются и прозваниваются  тестером на обрыв жил, т. е вместо переноски в 20 м получаем 10 м. С помощью MS-158 можно определить обрыв гораздо быстрей и соединив концы в месте обрыва восстановить работоспособность переноски на 100 %. Делается это так. Размотать переноску по всей длине. Расстояние между соседними проводами должно быть не менее 50 см, чтобы исключить взаимного влияния. Включить вилку удлинителя в сеть 220 В и пройтись вдоль переноски MS – 158  в режиме поиска скрытой проводки. В месте обрыва провода прибор перестанет пищать. Обычно ломается один провод в кабеле и если прибор пищит на всей длине переноски нужно переключить вилку другой стороной и повторить операцию  поиска.


В поисках перерыва - Экстремальный электрический забор для собак 2021 DIY

Обнаружение и устранение обрыва провода

В течение срока службы электрического ограждения для собак нередко случается обрыв провода. Если провод должен оборваться, ваш передатчик сообщит вам об этом непрерывными звуковыми сигналами и миганием. Вы также можете заметить, что ошейники вашего приемника больше не реагируют, когда вы приближаетесь к проводу.

Выполнение теста короткого замыкания

Ваш передатчик для забора собак сообщит вам о разрыве линии, включив сигнализацию.Если ваш передатчик подает сигнал тревоги, и вы думаете, что у вас может быть обрыв провода, первое, что нужно проверить, - это работоспособность передатчика вашего собачьего забора. Концепция теста с короткой петлей состоит в том, чтобы создать крошечную петлю из проволочного ограждения на вашем передатчике, чтобы увидеть, подает ли ваш передатчик сигнал тревоги при подключении этого короткого провода.

Вот как выполнить тест с короткой петлей:

  • Отсоедините все провода, идущие к передатчику ограждения для собак.
  • Отрежьте небольшой кусок проволоки (12 дюймов) и зачистите оба конца.
  • Подключите каждый конец к двум клеммам передатчика ограждения для собак, образуя крошечную петлю.
  • Подключите передатчик для забора для собак.
Как сделать тест с короткой петлей Как отключить все провода

Ваш передатчик все еще пищит? Это означает, что возникла проблема с передатчиком вашего собачьего забора. Свяжитесь с нами по телефону 800-305-6116, чтобы узнать, распространяется ли на ваш передатчик гарантия. Ваш передатчик перестал пищать, когда к нему была подключена короткая петля? Это означает, что, скорее всего, проблема в проволоке для забора вашей собаки.Если звуковой сигнал прекращается во время тестирования с использованием короткой петли, вы можете проверить свой ошейник с помощью короткой петли, если хотите.

Поместите собачий ошейник рядом с короткой петлей, убедившись, что диапазон установлен на передатчике достаточно низким. Держите ошейники приемника на расстоянии нескольких дюймов от петли и убедитесь, что в ошейник вставлены свежие батарейки. Ваш собачий ошейник должен издавать звуковой сигнал, когда вы кладете его рядом с проволокой.

Проверка целостности провода с помощью мультиметра

Мультиметр также можно использовать для проверки работоспособности основного контура.Мультиметр можно купить в любом строительном или хозяйственном магазине.

Начните с установки мультиметра в положение непрерывности, то есть положение, напоминающее динамик. Затем прикоснитесь кончиками металлических ножек к концам скрученной проволоки. Затем прислушайтесь к звуковому сигналу мультиметра. Если это так, это означает, что у вас есть непрерывность в проволоке вашего собачьего забора. Это означает, что ваша петля исправна и у вас нет обрыва провода. Если у вас нет обрыва провода, проблема может быть в ошейнике или передатчике.

Способы обнаружения обрыва провода

Комплект для определения обрыва провода

Вы можете обнаружить обрыв провода с помощью набора для определения обрыва провода. Он включает в себя мини-передатчик и AM-радио.

На основании наших обширных испытаний было определено, что это устройство хорошо работает только с системами ограждений с длиной проволоки для собачьих ограждений менее 500 футов. Кроме того, разрывы должны быть чистыми, а не частичными или гниющими.

Что делать:

  • Отключите передатчик на заборе для собак.
  • Подключите локатор обрыва провода к скрученному проводу.
  • Заземлите передающий блок, прикрепив прилагаемый провод к центральному винту электрической розетки.
  • Подключите передающее устройство, чтобы на передатчике горели оба индикатора.
  • Включите AM-радио, переключив станцию ​​на 530 KHZ. Возможно, вам придется настроить циферблат на канал, на котором нет радиостанции.
  • Начните следовать по скрученному проводу вместе с радио в направлении основной петли ограждения собаки.Вы начнете слышать комбинацию двух звуков, когда будете следовать по скрученному проводу. В случае обрыва скрученного провода звук будет медленно переключаться с двух звуков на один.
  • Если все, начиная с скрученной проволоки, проходит нормально, начинайте следовать основной петле ограждения. Вы начнете слышать ровный звук. Следуйте за проволокой для собак, пока этот тон не станет мягче или не начнет меняться. Начните копать в этой области и найдите оба конца того места, где оборвалась ваша проволока.
  • Если у вас возникнут проблемы с помехами, отсоедините скрученный провод от основного контура и подключите оба конца основного контура к передающему устройству.Вам нужно будет подключить удлинитель к основному контуру, чтобы включить его.

Визуальный осмотр

В поисках помех

Обрыв проволоки обычно вызывают следующие предметы: кромкообрезные станки, средства для удаления сорняков, аэраторы для газонов и грызуны. Физическая прогулка по периметру в поисках признаков возникновения любой из этих ситуаций - это первый способ найти обрыв провода.

Второе место, которое нужно проверить, - это где расположены ваши сращивания или соединители проводов.Иногда это та область, где провода могут непреднамеренно разорваться.

  • Начать с передатчика. Осмотрите провод от точки выхода через дверь, стену или окно. Внимательно осмотрите место выхода скрученной проволоки из вашего дома. Это обычное место, где может оборваться провод. Осмотрите землю, где проложен скрученный провод, в поисках возможных участков повреждения.
  • Пройдитесь по периметру, ища любые нарушения в земле.Обратите особое внимание на проезжую часть, дорожку, тротуар и участки с интенсивным пешеходным движением. Эти области являются наиболее частыми местами обрыва проводов. Внимательно смотрите на кромки проезжей части и тротуаров.

RF Метод дросселя

Вы также можете использовать метод RF-дросселя, чтобы найти обрыв провода. Во-первых, вам нужно будет приобрести ВЧ-дроссель в местном магазине электроники или хозяйственном магазине. Затем отсоедините провода от передатчика и замените их дроссельной заслонкой на конце каждого провода на блоке управления.Затем полностью увеличьте мощность сигнала. Когда дроссель установлен, ошибки обрыва провода быть не должно. Теперь возьмите два концевых провода и прикрепите по одному по обе стороны от дросселя, обернув провод вокруг дросселя. Убедитесь, что дроссель касается неизолированного конца каждого провода. Используйте AM-радио, чтобы обнаружить перерыв, пройдя по периметру и прислушиваясь к тишине. Должна быть слышна пульсация в местах неповрежденного провода и тишина в местах обрыва.

Для частичной замены проволоки для собачьего забора:

Если проволока для забора для собак старая, подумайте о ее замене, прежде чем тратить слишком много времени на поиск и устранение обрыва в проволоке.Проволока для собачьего забора стоит относительно недорого, и ее проще установить во второй раз. Вы можете решить пропустить дорожки и проезды. Вместо этого вы можете соединить их с обоих концов, хотя рекомендуется проверять участки при замене каждого участка провода.

  • Для начала найдите концы скрученного провода, которые соприкасаются с основной петлей вашего электрического забора для собак.
  • Отсоедините скрученный провод от основного контура. Зачистите примерно ½ дюйма проволоки из скрученной проволоки, чтобы вы могли видеть медь.Временно скрутите оба конца проволоки вместе.
  • Подойдите к передатчику забора для собак и проверьте целостность с помощью измерителя. Если ваша скрученная проволока в порядке, переходите к следующему шагу. Если это не так, замените скрученный провод или найдите место разрыва скрученного провода. Если ваш скрученный провод был сломан, и вы отремонтировали или заменили его, временно подключите скрученный провод к основному контуру. Подойдите к коробке передатчика забора вашей собаки и проверьте целостность. Если периметр вашего основного забора для собак прошел хорошо, безвозвратно отремонтируйте или замените только скрученный провод.Нет необходимости смотреть дальше. Если у вас все еще нет полного цикла, переходите к следующему шагу.
  • Если вы выяснили, что обрыв не в скрученном проводе, начните частично заменять участки провода, которые вызывают сомнения. После того, как вы заменили определенные участки вашего провода, вернитесь к своему передатчику, чтобы увидеть, была ли устранена проблема. Вы также можете протянуть кусок стандартной проволоки от каждого конца скрученной проволоки до середины забора и соединить их с петлей.Это упрощает изоляцию разрыва, позволяя уменьшить зону поиска для потенциальных разрывов.

Устранение поломки

Обнаружив обрыв провода, снимите по ½ дюйма изоляции с каждой стороны, а затем используйте водонепроницаемую капсулу для сращивания или водонепроницаемую гайку для проводов, чтобы снова соединить два конца вместе. Если провод слишком короткий, чтобы соединить два конца, вы можете просто соединить другой участок провода, чтобы создать соединение.

In-Ground "У меня обрыв ограничительного провода, помогите!"

У меня обрыв ограничительного провода.

У вас может быть полный или частичный перерыв. Частичный обрыв происходит, когда провод не полностью разорван, что дает слабый сигнал через провод. Это может означать пятнистый или непоследовательный сигнал или стимуляцию. Полный обрыв не позволит передать сигнал по проводу. Это будет «мертвая зона» или зона, где приемник не будет работать, потому что он не принимает сигнал от провода и передатчика. Выполните следующие действия, чтобы определить место разрыва ограничительного провода:

  • Найдите исходные соединения и убедитесь, что они имеют хорошее и надежное соединение.
  • Проверьте свой сад, чтобы определить любые возможные повреждения ограничительного провода, такие как недавние рытье, проветривание, роение грызунов или любое другое заметное нарушение в вашем саду рядом с ограничительным проводом.

Часто встречаются обрывы проводов в витой паре:

  • В точке выхода провода из дома
  • В местах, где скрученная пара проводов входит в землю из дома, обычно вызывается триммером для струн
  • Если провода пересекают тротуары или проезды из-за обрезки кромок и струнных триммеров
  • Вокруг озеленения и клумб в результате перекопки или обработки почвы

Обычно встречаются обрывы проводов в ограничивающем проводе:

  • На газонах
  • Если провода пересекают тротуары или проезды из-за обрезки кромок и струнных триммеров
  • Вокруг озеленения и клумб в результате перекопки или обработки почвы
  • На стыках проводов, где не устанавливались гелевые капсулы
  • При сращивании проволоки без узлов армирования

Если вы по-прежнему не можете найти разрыв в ограничивающем проводе, есть два варианта его обнаружения:

Вариант 1: Свяжитесь с нами, чтобы купить локатор обрыва провода, который обнаружит обрыв ограничительного провода. Обратите внимание, что локатор обрыва провода обнаружит только полный обрыв; он не обнаруживает частичных разрывов.

Вариант 2: Выполните следующую процедуру. Чтобы предотвратить непреднамеренную стимуляцию, всегда снимайте ошейник-приемник вашей собаки перед выполнением любого тестирования передатчика.

  1. Отключите передатчик забора.
  2. Подключите оба конца скрученного ограничительного провода к одной клемме ограничительного провода.
  3. Отмерьте и отрежьте тестовый провод, который составляет половину длины всего отснятого вами материала пограничного провода.
  4. Подключите один конец тестового провода к другой клемме ограничительного провода.
  5. Найдите середину границы и перережьте ограничительный провод.
  6. Присоедините другой конец тестового провода к любой стороне ограничительного провода, где вы разрезаете его пополам.
  7. Подключите передатчик ограждения и проверьте световой индикатор контура. Если горит индикатор контура, можно предположить, что разрыв находится на другой половине ограничительного провода.
  8. Если световой индикатор контура не загорелся, а вы слышите непрерывный звуковой сигнал, вы можете предположить, что в этой части ограничительного провода произошел обрыв.Однако существует небольшая вероятность того, что в вашей системе произойдет более одного сбоя. Обязательно проверьте обе половинки всей петли.
  9. Замените поврежденный ограничительный провод новым ограничительным проводом.
  10. Подсоедините ограничительный провод к передатчику ограждения.
  11. Проверьте световой индикатор контура. Если горит индикатор шлейфа, проверьте систему с ошейником-приемником.
Продовольственные товары, соответствующие данному аргументу:

Локатор обрыва ограничивающего провода ограждения PetSafe в земле

Локатор обрыва ограничивающего провода ограждения PetSafe | K9 Electronics

Магазин не будет корректно работать в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Без налога с продаж

* За исключением Калифорнии

Быстрая бесплатная доставка

Более 99 долларов США

100% возврат денег

30 дней со дня покупки

Локатор обрыва ограничивающего провода ограждения PetSafe в земле

Помогает легко обнаруживать обрывы проводов в вашей системе In-Ground Fence ™.Временно замените передатчик, а затем проследите конфигурацию забора. Звуковые сигналы помогают обнаружить обрыв провода с каждой стороны. Находит только полные обрывы; частичные разрывы не будут обнаружены системой. Радиостанция устанавливается на выдвижной штанге, поэтому ее можно удобно держать близко к земле. Частота: по возможности ниже 620 кГц. Установите диск настройки в такое место, где не работают радиостанции и где на выходе радиоприемника возникает статический шум. Работает до 10 соток.(Он может работать на площади более 10 акров, но тон станет слабым и неслышным)

Со всех возвращенных локаторов обрыва провода RFA-50 или RFA-450 взимается плата за возврат 25%.

Характеристики

  • Обнаружение полных обрывов проводов в ограждающем проводе в земле
  • Гарантия 90 дней

Система включает

  • Датчик обнаружения обрыва провода
  • Ресивер; требуется 2 батарейки AAA (не входят в комплект)
  • 50 футов ограничительного провода
  • 2 стержня заземления
  • 4 гелевые капсулы
  • 4 гайки
  • 2 стяжки
  • Адаптер переменного тока 12 В
Дополнительная информация
Марка PetSafe

Мы нашли другие продукты, которые могут вам понравиться!

Обнаружение обрыва провода

Поищите участки, где в последнее время проводились работы, обрезка кромок или изменения. Обычно здесь перерезается провод. Найдя, закрепите провод с помощью нашего оригинального синего сращивания, заполненного силиконом.

Мы рекомендуем использовать инструмент для поиска кабелей и проводов, чтобы найти обрыв провода. Хорошо работает Pro290 от Armada. Нажмите здесь, чтобы посмотреть видео о том, как использовать устройство.

Несмотря на то, что видео демонстрирует Pro300, он работает так же, как Pro290. При использовании его для обнаружения разреза в проводе, если антенна находится над сплошным / неповрежденным проводом, вы услышите звуковой сигнал.Как только провод будет надрезан / обрыв, звуковой сигнал прекратится.

Пошаговые инструкции

  1. Отсоедините один конец провода по периметру от зеленого разъема, подключенного к базовой станции; предпочтительно с правой стороны, подходя к базовой станции в том же направлении, в котором косилка возвращается в док.
  2. Подсоедините красный кабельный зажим к этому незацепленному оголенному концу провода.
  3. Прикрепите заземляющий металлический стержень к земле возле стыковочного узла и закрепите на нем зажим черного провода - см. Рисунок ниже.Примечание: черный зажим можно также подключить к любому из металлических стержней базовой станции, так как металлический стержень глубоко вставлен в землю.
  4. Включите передатчик и убедитесь, что его красный индикатор мигает должным образом при хорошем заземлении. При необходимости посмотрите видео еще раз.
  5. Подсоедините антенный штекер к нижней части устройства обнаружения желтого провода, включите его и установите комфортный уровень громкости.
  6. Вы можете идти прямо и просто опустить антенну на несколько дюймов над травой, удерживая кабель в одной руке и опуская головку антенны вниз.
  7. В районе базовой станции найдите одну сторону провода по периметру, которая активна, услышав щелчок искателя. Идите вдоль провода до тех пор, пока уровень щелчка не снизится, и, точно определяя место перерезанного провода, перемещайте антенну над предполагаемым местом расположения провода, пока звук не исчезнет.
  8. Выкопайте провод с одной стороны от места разреза и вытащите его, пока не будет обнаружен разрез или плохой стык.
  9. Зафиксируйте разрез, и мы настоятельно рекомендуем использовать наши оригинальные соединения с силиконовым наполнителем синего цвета.
  10. Подойдите к базовой станции и убедитесь, что ее индикатор изменил цвет с мигающего красного на мигающий зеленый. Если да, значит проблема решена.
  11. Если у вас нет инструмента для поиска проводов, чтобы найти разрыв в проводе:
    1. Используйте новый кусок провода, который будет достаточно длинным, чтобы пройти от головы базовой станции до середины двора или середины установленной петли.
    2. Освободите полдюйма обоих концов нового провода и подключите одну сторону этого нового провода к одной стороне разъема зеленого участка базовой станции.Оставьте другую сторону зеленого соединителя участка присоединенной к другому концу провода периметра.
    3. Подсоедините разъем зеленого цвета к головке базовой станции.
    4. Поместите помощника или помощника возле головы базовой станции. Их работа - сообщать вам, когда головной свет базовой станции изменится с красного на зеленый.
    5. Пройдите этим новым проводом примерно до середины участка лужайки, за которым проводились провода. Найдите провод и с помощью ножа для резки бумаги откройте небольшой кусок проводной установки (см. Иллюстрацию).Прикоснитесь новым медным наконечником к оголенному медному проводу - медь касается меди - и спросите у помощника, изменился ли свет на головке базовой станции на зеленый. Если нет, продолжайте до середины этой половины проволоки и проделайте то же самое. Продолжайте выполнять эту процедуру, пока головной свет базовой станции не станет зеленым. Это примерно скажет вам, в какой части установленного провода находится разрез. Продолжайте делать это в том месте, где вы обнаружили разрыв, и, наконец, вы найдете разрез в проводе, потянув его, чтобы обнажить разрез или плохой стык.
  12. Не нашли перерыв? Установите новый провод по периметру - рекомендуется, по возможности, без стыков.

Как найти, исправить и предотвратить обрывы проводов в скрытом заборе

Дилеры DogWatch® упорно трудятся над правильным размещением и защитой ограждающих проводов за скрытым забором, и большинство клиентов годами обходятся без каких-либо проблем. Но обрывы проводов случаются. Они часто являются результатом внешних сил, таких как погода, ландшафт и небольшие роющие животные. Вот несколько советов, которые помогут вам определить обрыв провода, отремонтировать провод и избежать поломок в будущем.

Во-первых, обзор того, как работает скрытый забор (или невидимый забор®)

Подземный ограничительный провод является ключевым компонентом скрытого ограждения DogWatch® или любой другой системы содержания домашних животных (включая Invisible Fence®). Провод подключается к передатчику, обычно установленному в подвале или гараже. Передатчик посылает безопасный низкоуровневый радиосигнал через ограничительный провод, который обычно проложен на глубине от двух до шести дюймов под землей. Ваш питомец носит специальный ошейник-приемник, который принимает радиосигналы. Если ваш питомец подходит слишком близко к ограничительному проводу, из ошейника приемника раздается звуковой сигнал. Если ваш питомец не отступает от границы, есть краткая статическая коррекция от ошейника. С обучением у вашего дилера DogWatch ваш питомец учится держаться подальше от зоны предупреждения и оставаться в обозначенных границах.

Как определить обрыв провода в скрытом заборе

Если есть обрыв ограничительного провода, вы услышите сигнал тревоги от вашего передатчика DogWatch .При обрыве провода сигнал прерывается и забор не работает. Если вы слышите этот сигнал тревоги, , мы рекомендуем как можно скорее связаться с вашим местным дилером DogWatch . Затем он или она может назначить время для посещения вашей собственности, определить точное место обрыва провода и отремонтировать провод. А пока вы можете выключить или отключить передатчик, который выключит будильник.

Новый DogWatch SmartFence® позволяет еще проще узнать, есть ли у вас обрыв провода.SmartFence отправляет пользователям текстовое сообщение и / или уведомление по электронной почте, если ограничительный провод отсоединен или сломан. В сообщении также указан номер телефона местного дилера DogWatch, чтобы вы могли легко запланировать звонок в службу поддержки.

Если у вас обрыв троса, мы рекомендуем держать собак на поводке до тех пор, пока разрыв не будет устранен. Большинство собак, которых приучили избегать пограничной зоны, могут не заметить никакой разницы, по крайней мере, на начальном этапе. Тем не менее, риск того, что ваш питомец покинет граничную зону, увеличивается, когда система не работает, поэтому мы рекомендуем проявлять осторожность.

Как исправить обрыв провода в скрытом ограждении

Самый простой способ исправить разрыв провода в скрытом ограждении DogWatch - позвонить местному дилеру DogWatch . Наши дилеры и их монтажные бригады имеют опыт в быстром и тщательном устранении обрывов проводов. У них есть портативные инструменты, которые помогают им найти разрыв, сканируя область, где был проложен провод, и у них есть материалы и знания, необходимые для правильного ремонта провода.

Для людей типа D-I-Y, имеющих опыт работы с электроникой, вот несколько советов, если вы хотите попытаться отремонтировать провод самостоятельно.

  • Некоторые обрывы проводов могут быть видны над землей, например, когда снегоочиститель поднимает кусок провода на краю проезжей части.
  • Если разрыв не сразу виден, попробуйте посмотреть на потенциальные проблемные места, такие как сады, которые недавно были благоустроены, или районы, где животные, как известно, копают или жевают.
  • Если вы все еще не можете обнаружить обрыв, на Amazon доступны инструменты для поиска подземных проводов, аналогичные тем, которые используются нашими дилерами.
  • После того, как вы обнаружите обрыв провода, вам нужно будет отремонтировать его, используя провод, рассчитанный на подземные захоронения, и водонепроницаемое соединение. (DogWatch рекомендует использовать провод калибра 16 или 14.)
  • У некоторых дилеров DogWatch есть комплекты исправлений с проводом и соединителями, доступные для покупки. Позвоните им, чтобы узнать о вариантах ремонта D-I-Y.

Как предотвратить обрыв провода в скрытом заборе

Есть несколько шагов, которые вы можете предпринять, чтобы избежать обрыва провода в скрытом заборе. Во-первых, если вы планируете какие-либо профессиональные работы во дворе или на открытом воздухе, сообщите своим подрядчикам о проложенном под землей ограждающем проводе .Типичные проекты, которые могут привести к скрытому или невидимому обрыву проволоки ограждения:

  • Аэрация газона
  • Обрезка газона или сада
  • Вырубка деревьев
  • Вспашка снега
  • Установка или обслуживание спринклерной системы

Перед вами или вашими подрядчиками Начните этот тип работы, нарисуйте карту скрытой границы вашего забора и выделите потенциальные проблемные области. Или, еще лучше, временно отметьте, где проложен ограничительный провод, используя флажки DogWatch или другие подобные маленькие флажки.

Если вы не знаете, где находится провод, вы можете отследить его, используя ошейник приемника вашего питомца в качестве ориентира. Вот как это сделать:

  1. Снимите ошейник с вашего питомца и держите его или ее в доме на время теста.
  2. Подойдите к передатчику и уменьшите диапазон до 1 фута, отрегулировав диск справа. (Диапазон - это расстояние, на котором сигнал транслируется с каждой стороны провода. Рекомендуемый диапазон сигнала, когда забор работает нормально, составляет 6-10 футов.)
  3. Затем пройдите к пограничной зоне, держа в руке ошейник приемника вашего питомца на уровне шеи собаки. Держите руки подальше от контактных столбов.
  4. Когда вы приблизитесь к ограничительному проводу, вы услышите звуковой сигнал, а индикатор состояния на приемнике замигает зеленым. Поместите флаг в этом месте.
  5. Теперь идите снаружи к проволоке с ошейником в руке. Когда вы снова увидите мигающий зеленый индикатор состояния, отметьте это место другим флажком.Ограничительный провод будет между этими двумя флажками.
  6. Когда вы закончите маркировать ограничительный провод, сбросит диапазон на вашем передатчике до предыдущей настройки.

Если в вашем дворе есть зона с интенсивным движением, которая может привести к более частым обрывам проводов - например, дорожка, загон или грязная подъездная дорога, вы можете попросить своего дилера DogWatch заключить провод в кабелепровод или шланг для дополнительной защиты. . При установке на воде также рекомендуется заключать провод в кабелепровод.

Если у вас есть какие-либо вопросы об обрывах проводов, обратитесь к местному дилеру DogWatch в любое время или позвоните в службу поддержки DogWatch по телефону (800) 793-3436 с понедельника по пятницу, с 9:00 до 17:00 по восточному стандартному времени. Мы обеспечиваем безопасность домашних животных с 1990 года и надеемся помочь вашим питомцам наслаждаться свободой!

Скрытые заборы для собак DogWatch часто ошибочно называют «невидимым забором» или «невидимым забором для собак». Invisible Fence® и Invisible Fencing® являются торговыми марками, продуктами и зарегистрированными товарными знаками Radio Systems, Inc.

РЕШЕНО: Как мне найти / определить, где обрыв шлейфа / провода? - Скрытый забор DogWatch

Тони,

Позвольте мне начать с того, что нелегко найти обрыв в обрыве провода без соответствующего инструмента, и у вашего профессионального дилера DogWatcch есть инструмент. Я просто сказал! 🙂

Возможно, вам повезет с этим радио, но прежде чем вы попробуете, вам нужно сделать кое-что с вашим передатчиком. Снимите его со стены и переверните.У вас будет небольшой прямоугольник сзади с некоторыми переключателями. Переключите передатчик на AM. Я предполагаю, что передатчик выключен, так как этот звук довольно раздражает. После включения снова включите передатчик. (не забудьте снова переключить его на FM, когда вы закончите, иначе ошейники не будут работать, и выключите и снова включите трансмиттер, чтобы сбросить его)

Теперь возьмите транзисторный радиоприемник и настройте его на самую низкую частоту AM. Если у вас есть старый плеер, который вам подойдет, он небольшой, а наушники помогут вам лучше слышать радио.Теперь прижмите радио к проводу на выходе из дома и прислушайтесь к шуму. Если вы ничего не слышите, поверните радио и проверьте оси X, Y и Z, прислушиваясь к шуму.

Предполагая, что вы слышите какой-то шум, вы можете начать отслеживать провод. Следуйте по проводу из дома, пока ничего не услышите. В идеальном мире там, где обрыв провода. Но не надейтесь, обычно это никогда не бывает так точно. Если обрыва нет, потяните за провод и посмотрите, поддается ли он.Если это действительно так, продолжайте тянуть, пока не найдете конец. Теперь у вас есть перерыв! Уложите провод обратно на землю в том направлении, откуда он шел. На конце этой проволоки находится другой обрезанный конец. Если нужно, воспользуйтесь радио, чтобы найти этот провод.

Если это не сработает, очень рекомендую обратиться к профессионалам! Старайтесь не разрезать провод и проверять, как указано. Слишком большое количество стыков в заборе ослабляет целостность проводов и сокращает срок их службы.

Если вам нужен номер вашего местного дилера, перейдите на сайт www.dogwatch.com

Удачи!

Мэтт К.

Тони, сработало?

Кто ваш местный дилер DogWatch?

Удачи,

Мэтт

отзывов и 10 лучших выборов [2021]

Очень рискованно проводить раскопки без надлежащего определения местоположения. Вы очень можете удариться о закопанный провод и нанести абсолютный ущерб. В этом случае крайне необходим подземный локатор проводов.

По данным Common Ground Alliance, в Соединенных Штатах насчитывается более 20 миллионов миль подземных коммуникаций. Это, безусловно, увеличивает вероятность того, что на участке, который вы собираетесь раскопать, может быть захоронена такая электрическая трансмиссия.

Пользователь использует подземный локатор проводов

Подземный локатор проводов сэкономит ваше время и деньги, обнаружив путь невидимого провода и легко, точно и быстро измерив глубину. Он сконструирован исключительно более мощным по сравнению с обычными проводными трассировщиками. Передатчик посылает более сильный электрический сигнал, а приемник более продвинутый.

Он не только предотвращает копание в неправильном месте, но и указывает на возможные обрывы.

Поиск лучшего локатора подземных проводов в Интернете может сбивать с толку. Здесь вы сможете насладиться тем, что мы собрали воедино всеми нашими открытиями, 10 лучшими подземными локаторами проводов. Продолжайте читать, чтобы перейти к нашему руководству по покупке и другой полезной информации для ваших нужд.

Гц, 640 Гц, 874 Гц, 33 кГц
Трассировка линии: 128 Гц, 1 кГц, 8 кГц и 33 кГц
Пассивный переменный ток: 60 Гц, 50 Гц 9045 9045 Пассивный 454 33 кГц - 9045
- Зажим (раздельный) Armada
Pro290 4
  • 9023 9045 9905 10. Kolsol
    F02
  • Изделие Изображение Частота Режим Цена
    1. RIDGID
    19238
    NaviTrack
      64,
    - Активный
    - Пассивный
    - Зонд


    2.Leica
    DD130
    512 Гц, 640 Гц,
    8 кГц, 33 кГц
    - Пассивный
    - Прямой
    - Зажим
    - Индукционный


    BLL Tempo 200 33 кГц - Пассивный
    - Прямой
    - Зажим
    - Индукционный


    4. Amprobe
    AT-3500
    33 кГц -


    5.Armada
    Pro871C
    2 кГц, 33 кГц - Пассивный
    - Прямой
    - Зажим
    - Индукционный


    6. Темп
    501
    9045 9045 - Зажим
    - Индукционный (антенна)



    7. Mastech
    Ms6818
    125 кГц - Прямой


    90. 2345

    33 кГц - Прямой


    9. Noyafa
    NF-816-C
    200 кГц
  • 9454
  • 200 кГц - Прямой


    10 лучших обзоров кабельных локаторов для подземных проводов 2021

    1.Ridgid 19238 NaviTrack Scout Подземный локатор труб [Лучший в целом]

    Ridgid 19238 NaviTrack Scout в целом лучший подземный локатор проводов и кабелей, который подходит для всех работ по поиску. Даже для сантехников это отличный выбор, так как он может работать с зондом. Если вы ищете надежный, мы рекомендуем этот. На него также распространяется пожизненная гарантия.

    Вы можете использовать любой из методов локации: активный, пассивный и зондовый. И они доступны на нескольких частотах, что позволяет вам выбирать в зависимости от проблемы, с которой вы сталкиваетесь.Таким образом, это явно очень универсально в использовании.

    • Зонд (в Гц): 16, 512, 640, 874 и 33k
    • Активный метод (в Гц): 128, 1k, 8k и 33k
    • Пассивный метод (в Гц) : 60 и 50.

    Обычно бывает, что провод или кабель экранированы и проходят по водопроводной трубе, которая может быть сделана из ПВХ или металла. Вместо того, чтобы вводить электрон в трубку, мы используем агент, называемый зондом.

    Зонд - это трубчатый передатчик сигнала с питанием от батареи, который проникает в трубу и ползет по ней; обычно используют дренажный кабель для проталкивания зонда.В конкретном месте, где он останавливается, мы выбираем его сигнал с помощью этого локатора Ridgid NaviTrack Scout.

    Благодаря экрану визуального отображения ваша работа теперь намного проще. Он показывает положение зонда с использованием полюсов и экватора. Зонд находится на пересечении полюсов и экватора. Более подробное руководство смотрите во встроенном видео ниже.

    Ridgid Navitrack Scout подарит вам большие деньги. Это дорого, но при поиске трубы важно быть уверенным, особенно если это профессиональная работа, с которой вы выполняете.

    2. Leica 6014157 DD130 Набор дополнительных частот подземного локатора

    Следующий подземный локатор - Leica 6014157. Это модель высшего класса, которая поможет вам найти на глубине до 33 футов. Кроме того, рейтинг IP54 убеждает пользователя в наличии защиты от проникновения воды, которая может помешать работе системы. Кроме того, аварийная сигнализация сообщит вам, что вы находитесь рядом с опасным кабелем.

    Передатчик может генерировать четыре частоты: 8 кГц, 33 кГц, 512 Гц и 640 Гц.Это дает вам полный выбор с точки зрения обнаружения либо дальнего отслеживания (8 и 33 кГц), либо ближнего (512 и 640 Гц). Также низкие частоты (512 Гц, 640 Гц) хорошо подойдут для металлических труб. Вы можете выбрать способ отслеживания: прямой, индукционный и фиксирующий индукционный.

    Leica DD130 будет вашей хорошей покупкой. Наряду со своими потрясающими функциями он специально разработан для профессионального подрядчика, который работает на открытом воздухе и хочет, чтобы все было в безопасности. Однако, поскольку он не работает с зондом, он считается менее универсальным, и поэтому мы выбрали второй вариант.

    3. Скрытые провода или кабели TEMPO Communications BLL-200

    Tempo BLL-200 - один из лучших подземных локаторов проводов, который мы рекомендуем, потому что он поставляется с полным набором инструментов, необходимых для поиска нужным способом . Вы можете выполнять как пассивное определение местоположения (без передатчика), так и активное определение местоположения (прямое подключение, зажим и индукция).

    Следовательно, этот инструмент подходит для HVAC, телефонного кабеля, кабеля CATV, линейного напряжения, проводки системы безопасности и водопровода, если они являются проводниками.Если доступ к кабелю невозможен, выберите метод индукции или зажима, который вам нужен. Чтобы найти линию под напряжением, убедитесь, что напряжение не превышает 600 В переменного тока или 300 В постоянного тока.

    И в передатчике, и в приемнике используются 4 батарейки типа АА по 1,5 В. Этот передатчик использует для работы частоту 33,3 кГц. Дисплей может быть не таким сложным, как мы ожидали, но это поможет. Некоторые из них - мощность сигнала, показания глубины, индикатор заряда батареи и т. Д. Tempo BLL-200 на самом деле был Greenlee BLL-200.

    4. Подземный локатор кабелей и труб Amprobe AT-3500

    Подземный кабельный локатор Amprobe AT-3500 позволит вам найти провод уличного фонаря, световой провод аэропорта и т. Д., В которых кабель недоступен, с помощью индукции. метод. Он также может обнаруживать линии электропередач и радионесущий кабель, активировав режимы работы «Электросеть» и «Радио» соответственно.

    Вы можете выбрать, использовать ли прямой режим или зажимное соединение. Однако вам необходимо купить зажим, потому что он не входит в комплект поставки.Передатчик излучает одну частоту 33,3 кГц, которая широко используется во многих случаях, включая определение местоположения труб.

    Еще одна особенность, которая облегчит вашу жизнь с этим подземным локатором проводов, - это экран. Не только регулируемый звук, но и графическая полоса также помогут вам точно определить линию. Разъем для наушников доступен для бесшумной работы или в слишком шумных условиях. Кроме того, этот гигантский след будет отслеживать провод, даже если он зарыт в землю на глубину 16 футов.

    5. Подземный кабельный локатор Armada Pro871C

    Этот локатор является конкурентом Tempo 501, потому что они имеют почти аналогичные характеристики и диапазон цен. Но передатчик Armada Pro871C имеет две частоты: 2 кГц и 33 кГц.

    2 кГц считается низкой частотой, которая хороша для хорошего проводника и дальнего обнаружения. В то время как 33 кГц подходит для ближнего и в основном используется.В случае, если 33 кГц немного неточны, потому что они индуцируют другой провод, его можно переключить на 2 кГц для другого результата.

    Может использоваться в дедуктивном (прямое подключение), индукционном, фиксирующем и пассивном (без передатчика) режиме. Пассивный режим позволяет выбрать частоту сети и радиолинии. Короче говоря, все оборудование доступно для решения ваших ежедневных меняющихся задач.

    Несмотря на то, что у него нет экрана, комбинация кнопок, ручки и светодиодного индикатора предоставит вам полную информацию по сравнению с Tempo 501.С помощью этого интерфейса вы можете выбрать, использовать ли режим пикового или нулевого звука, отрегулировать громкость звука и изменить режим локации.

    6. Кабельный локатор Tempo 501 Tracker II

    Представьте себе, если вам придется наклониться во время поиска провода, это будет ужасным вариантом. Greenlee 501 с проволочным локатором - ваш лучший друг для решения этой проблемы. Теперь поиск становится легким.

    Мало того, он предоставляет вам три различных метода локации: прямое подключение, индукционная антенна и наводящий зажим.Индукционный зажим позволит вам отслеживать, не отсоединяя и не отрезая провод, как при прямом подключении. Так что это будет быстро и легко, сэкономит ваше время и деньги. Тем не менее, он может решать широкий спектр проблем, с которыми вы можете столкнуться в полевых условиях. Кроме того, его также можно использовать для обнаружения металлических трубопроводов.

    Он может помочь вам найти кабель на расстоянии до 4000 футов от передатчика, а максимальная глубина составляет 7 футов. Кроме того, регулируемая чувствительность будет очень полезна для усиления небольшого обнаружения, чтобы его было легко слушать.Tempo 501 - это не только для домовладельца, но и для профессионального электрика. Им это очень понравится. Это просто, но в нем есть все, что вам нужно. Что ж, Tempo 501 решит вашу проблему по разумной цене.

    7. Обнаружитель подземных кабелей Mastech Ms6818

    Mastech MS6818 - это не только подземный кабельный локатор, но также настенный или бетонный кабельный локатор. Он более продвинутый с экраном, который позволяет вам легче обнаруживать кабель.Возможна работа с выключенным звуком, так как экран помогает показать линию.

    Если вам нужен детектор для отслеживания подземного кабеля или внутри стены, то этот сделает это за вас. Он также может найти короткое замыкание, предохранители и использовать для теплого пола, чтобы найти прерывание.

    По мере того, как провод уходит глубже, сигнал может уменьшаться, как и звук. С помощью этого локатора кабельных труб вы можете настроить три полезных уровня чувствительности. Поднимитесь выше, если вам нужен чистый звук, и наоборот.

    Поставляется с двумя устройствами: передатчиком (справа) и приемником (слева). Оба они работают с частотой 125 кГц для обнаружения. Для прямого режима используйте зажимы типа «крокодил» и заземляющий стержень. Эти компоненты доступны при покупке. Покупка Mastech Ms6818 может быть экономичным вариантом, поскольку ее можно использовать для множества приложений.

    8. Подземный локатор проводов и кабелей Armada Pro290

    По сравнению с Noyafa и Kolsol, Armada Pro 290 имеет более широкое применение.Подходит для многожильного провода. Что наиболее важно, он может найти разрыв, так как вы легко можете указать его по звуку остановки.

    Armada Pro 290 - это надежный подземный кабельный локатор для домовладельцев, в котором вам нужны точные и способные выполнять измерения для нескольких целей. С помощью этого инструмента можно найти проволоку для заборов для собак, систему ошейников, спринклерную проволоку, световой провод для бассейна и т. Д.

    Передатчик встроен в корпус, а приемник - переносной. Частота, которую излучает передатчик, составляет 33 кГц, и приемник рассчитан на эту частоту.Для большего удобства вы можете выбрать нулевой или пиковый режим звука, когда приемник находится точно над проводом. Кроме того, он поставляется с заземляющим стержнем для лучшего заземления. Красный светодиод на корпусе будет четко гореть, если заземление выполнено правильно.

    9. Noyafa NF-816-C для проводов для заборов домашних животных, металлических труб, телефонных проводов, коаксиальных кабелей

    Если вы хотите найти обрывы проводов подземного забора для домашних животных, вместо того, чтобы копать его вдоль день, вам лучше использовать эту Noyafa NF-816-C.Он может обеспечить локацию на глубине около 2 футов и длине около 1000 футов.

    Использовать его на самом деле просто. Убедитесь, что вы в первую очередь обесточили провод, который будет обнаружен. Затем вам нужно заземлить черный кабель (передатчика), а красный кабель (передатчика) подсоединить к проводу, который необходимо определить. Для получения лучших результатов вы можете использовать медную трубу в качестве соединения передатчика и почвы, вбив ее.

    Noyafa NF-816-C - действительно недорогой подземный локатор проводов.Не лучший из лучших, но работает достойно. Это хороший продукт начального уровня, который вам стоит попробовать. Кроме того, в комплекте идут наушники для точного слуха и спокойной работы.

    10. Kolsol F02 с наушниками [Лучше всего подходит для проводов для заборов домашних животных]

    Еще один рекомендуемый нами вариант поиска проводов для заглубленных домашних животных - Kolsol F02. На самом деле он похож на Нойафа, но его отличает возможность измерения глубины, поскольку они утверждают, что он может обнаруживать провода с максимальной глубиной 3 фута.

    Принцип работы очень похож. Он работает методом дедуктивного / прямого подключения. Таким образом, вы должны подключить заземляющий провод передатчика к почве, а красный провод будет подключен к проводу, который будет обнаружен. Оборотная сторона так же и у Нояфа, работает только для одножильного и двухжильного провода. Тем не менее, это, как правило, локатор проводов, а не локатор кабеля.

    Для домовладельца покупка этого - мудрое решение. Вы можете легко проверить обрыв провода. Он поставляется по доступной цене для большинства домовладельцев, но экономит ваше время и деньги.Kolsol F02 - это популярный локатор для подземных проводов, который станет для вас отличным вложением.

    Что такое локатор подземных проводов?

    Прежде чем мы пойдем дальше, имейте в виду, что подземный локатор кабеля также является подземным локатором кабеля. Просто этот кабель состоит из нескольких проводов. Оба они обнаружат электромагнитное поле на проводе или кабеле.

    Это великое изобретение. Все больше и больше проводов закапывают в землю. Спрос на этот инструмент растет, и улучшение становится все более очевидным.

    Подземный локатор проводов состоит из двух основных компонентов: передатчика и приемника. Передатчик будет передавать переменный ток на провод, в котором он находится. Когда ток циркулирует, возникает электромагнитное поле. Приемник обнаруживает это электромагнитное поле и позволяет ему следовать по своему пути. Вы также узнаете глубину. Кроме того, с помощью этого локатора проводов вы можете находить обрывы, не копая руками за несколько дней.

    Есть два метода обнаружения: пассивный и активный.Пассивное обнаружение заключается в обнаружении провода, по которому течет электричество, например, линий электропередач. В этом методе вам не нужно вводить какой-либо сигнал в провод. Электромагнитное поле существовало. Короче говоря, вам не нужен передатчик. С другой стороны, активное обнаружение требует от вас инъекции.

    В отличие от трассировщика проводов, в котором обычно используется тональный генератор, инструмент для подземных коммуникаций сталкивается с более сложными проблемами. Поскольку провод зарыт в землю, он легко рассеивается.В этом подземном инструменте передатчик действует как генератор сигналов, который подает определенный переменный ток. Вы можете легко изменить желаемую частоту в зависимости от целевого состояния.

    В некоторых случаях провод или кабель проложен по туннелю или трубе инженерных сетей. Для решения этой проблемы можно использовать зонд, который представляет собой передатчик с батарейным питанием. Он будет вставлен в трубу как излучатель сигналов и агент-носитель. Определитель проводов настроен на ту же частоту, что и зонд, чтобы улавливать этот сигнал.Также предпочтительнее использовать специальный локатор зонда, поскольку он предназначен исключительно для зонда.

    Как работает локатор подземных проводов

    Как упоминалось ранее, этот инструмент в основном использует электромагнитное поле, генерируемое проводом. Электромагнитное поле создается циркулирующим током. Если нет электричества, вам нужно подать определенный сигнал, чтобы провод генерировал электромагнитное поле.

    Затем приемник индуцируется полем и генерирует напряжение.Таким образом, напряжение преобразуется в звуковое. Некоторые модели, которые оснащены экраном, делают дальнейший процесс. Напряжение преобразуется в сложный цифровой сигнал. Встроенный микропроцессор обработает этот цифровой сигнал так, чтобы его понимал экран. Затем экран преобразует этот цифровой сигнал в буквы, числа и графику.

    Люди используют подземный локатор проводов для многих приложений, таких как обнаружение проводки заборов для домашних животных, кабеля кабельного телевидения, коммунальных трубопроводов, линий радиосвязи, спринклерных проводов, линий электропередач и даже газовых труб.Из-за этих различных проблем подземный кабельный локатор должен быть надежным и поддерживать все методы определения местоположения.

    Есть три метода определения местоположения:

    1. Активный - вам необходимо ввести сигнал.

    • Дедуктивное / прямое подключение.
    • Зажим.
    • Индуктивный.

    2. Пассивный - вводить инъекции не нужно.

    Пока приемник обретает смысл, он обычно выдает звуковой сигнал. Выберите один из вариантов, который вам больше нравится.Это может быть пик или нуль или дифференциальный режим . Пик режима будет издавать звук кульминации в приемнике прямо над проводом или кабелем. Обнуление наоборот, звук затихает ровно над проводом. Интересно, что дифференциальный режим издает звук в зависимости от положения относительно провода.

    Основные характеристики, которые необходимо учитывать

    Локатор проводов, предназначенный для подземных проводов, обычно стоит от сотен до тысяч долларов.Вы все еще можете получить доступный по цене, но вы не можете ожидать большего. Поэтому перед покупкой вам потребуется подробное руководство. Здесь мы хотели бы рассказать о некоторых моментах, которые вам нужно выяснить перед покупкой подземного кабельного локатора.

    1. Режим обнаружения

    Ранее упоминалось, что существуют пассивный и активный метод определения местоположения, то есть способы определения местоположения кабеля под напряжением и без него. Если однопроводное устройство локализации способно поддерживать все режимы определения местоположения, есть шанс, что вы сможете решить многие из случаев с.

    Если есть возможность получить доступ к проводу, используйте прямое соединение (дедуктивное). Если у вас есть доступ к проводу, но невозможно получить доступ к отслоенному проводу, используйте зажим. Индукция используется в том случае, если у вас нет доступа к кабелю, например к освещению в аэропорту.

    Для обнаружения токоведущих кабелей, таких как линии электропередач и линии радиосети, для этой ситуации разработан пассивный режим. Вам не нужно использовать передатчик, потому что линия находится под напряжением с частотой 50 или 60 Гц. Возникло электромагнитное поле.Вам нужно только направить туда свой приемник.

    Другой метод - использование радиомаяка Sonde. Если провода или кабели экранированы трубой, рекомендуется этот способ. Зонд - передатчик. Его переносят по кабелю, чтобы попасть в трубу и проползти по трубе. Пока зонд излучает сигналы, приемник в вашей руке принимает их, и вы получаете положение зонда. Комбинация канализационных камер и зонда может дать вам отличную навигацию по трубе.Камера обнаруживает проблему с проводом внутри трубы, а зонд сообщает вам ее местонахождение.

    В общем, если ваш подземный локатор может выполнять указанные методы, то он должен быть лучшим.

    2. Частота

    Способность передатчика определять местонахождение скрытого провода определяется генерируемой им частотой. Как правило, любая частота ниже 1 кГц считается низкой частотой. 33 кГц - определенно высокая частота.

    Эта низкая частота отлично подходит для определения местоположения на большом расстоянии, но она слаба, чтобы пройти через плохой проводник.Напротив, высокая частота способна пробить корродированный проводник, но проходит меньше.

    Более того, чем выше частота, тем выше шанс утечки. Следующий проводник может быть индуцирован и привести к ошибочным показаниям, потому что есть два активных проводника, генерирующих электромагнитное поле.

    Чем больше вариаций частот может дать локатор, тем лучше. Например, локатор, который может определять местоположение прямым методом и обеспечивает две частоты, лучше, чем локатор, который выполняет определение местоположения тем же методом, но обеспечивает только одну частоту.Имейте в виду, что некоторые модели могут поставляться с одной частотой, в то время как другие предоставляют больше выбираемых частот.

    Другими словами, чем больше частот для выбора, тем лучше. Это позволяет решить несколько типов проблем с подземным проводом.

    3. Глубина

    Способность инструмента измерять глубину проволоки зависит от частоты, которую он использует. В некоторых продуктах используется частота зонда для получения надежных измерений глубины.

    4. Экран

    Еще одна функция для профессионального использования - это экран.Вы можете легко увидеть движущийся график, показывающий, где находится кабель. Вместе со звуком можно было точно определить, где он находится. Кроме того, вы можете запускать различные заказы по всему экрану. Экран на самом деле не является существенной особенностью для работы подземного локатора проводов, однако для выполнения серьезного поиска эта функция имеет решающее значение.

    5. Stick

    Липкий приемник пригодится при долгой локации. Это предотвращает боли в спине, которые могут возникнуть из-за того, что вам придется наклоняться по пути.

    На самом деле вам нужно выяснить множество функций, однако пять перечисленных выше очень важны. Вы можете узнать больше, чтобы инструмент соответствовал вашим ожиданиям.

    Какую частоту лучше всего использовать?

    Успешное определение местоположения может быть определено по используемой вами частоте. Это зависит от проводника, которого вы пытаетесь найти. Коррозия, ломаная линия и земля также играют роль. Убедитесь, что вы всегда начинаете с самой низкой частоты, если это возможно.Тогда вы могли бы увеличить его. Следующее - хорошее видео, которое обучит вас и поможет вам в выборе частоты.

    Заключение: лучший из лучших подземных локаторов проводов

    Короче говоря, нелегко решить, какой из них является лучшим подземным локатором проводов с самым высоким рейтингом. Выбор подземного локатора проводов должен учитывать ситуацию, с которой мы сталкиваемся. Неправильно использовать гигантский локатор для отслеживания проволоки заборов домашних животных. Однако для серьезной работы полная функциональность имеет решающее значение.

    Надеюсь, что приведенный выше список лучших подземных локаторов проводов поможет вам определиться. Собраны как самая начальная, средняя модель, так и самая навороченная. Прочтите внимательно и подберите под свои нужды.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
