Изолирующие клещи

Изолирующие клещи относятся к основным средствам защиты. Применяются в электроустановках и распределительных устройствах до 35 кВ для установки и снятия предохранителей, снятия изолирующих накладок, щитов ограждения и пр.

Клещи состоят из трех частей: рабочая (губки), изолирующая часть, рукоятка. Изолирующая часть изготавливается из диэлектрических материалов: полипропилен для клещей до 1000 Вольт; стеклоэпоксифенольные или бумажно-бакелитовые трубки для инструментов, рассчитанных на напряжение 1-35 кВ. Поверхность должна быть гладкой — без трещин, сколов и царапин. Рабочая часть может быть изготовлена из электроизоляционного материала или металла (на металлические губки надеваются маслобензостойкие резиновые трубки, чтобы при замене не повредить фарфоровый патрон предохранителя). Губки должны надежно и плотно зажимать трубчатый патрон предохранителя, изолирующие накладки, резиновые колпаки и т.д. Граница между изолирующей и рабочей частями выполняется в виде ограничительных колец или упоров (диаметр кольца на 5-20 мм больше диаметра рукоятки). Размер рабочей части должен быть меньше размера рукоятки для исключения случайного замыкания токоведущих частей. По весу и конструкции изолирующие клещи должны обеспечивать возможность работы с ними одного электрика.

Техника безопасности при работе изолирующими клещами: Установка или снятие клещами предохранителей в электроустановках выше 1 кВ производится только в диэлектрических перчатках и с применением средств защиты лица и глаз. В установках до 1 кВ можно работать только в защитных очках, без перчаток, но при этом для замены предохранителей держать клещи на вытянутой руке. Нельзя работать клещами на открытом пространстве в сырую погоду, в туман, мокрый снег и дождь. При работе с клещами оператор должен стоять в диэлектрических ботах или галошах, на полу, земле, прочных подмостях или изолирующей подставке.

С периодичностью 1 раз в 2 года нужно проводить электрические испытания изолирующих клещей. Напряжение подводится между временным электродом, установленным около упоров вблизи изолирующей части, и губками (у основания овального выреза). Продолжительность тестирования — не больше пяти минут. Токовая нагрузка: для клещей до 1000 В – 2 кВ, от 1000 до 10000 В – 40 кВ, до 35000 – 105 кВ.

Модельный ряд изолирующих клещей довольно небольшой. Его три основных позиции разделяются по напряжению в электроустановках: — если номинальное напряжение не превышает 1 кВ, длина изолирующей части и накладок нормами не регламентируется, – клещи просто должны быть простыми, удобными и надежными. К таким клещам относятся отечественные пластмассовые клещи марок КИ-1000 и КВП-2. — при напряжении 1-10 кВ длина изолирующей части 450 мм, рукояток – 150 мм — при напряжении 10-35 кВ изоляция 750 мм, рукоятки 200 мм

В электроустановках и РУ напряжением выше 1000 В вместо изолирующих клещей для оперативной работы применяются изолирующие оперативные штанги с универсальной головкой (ШОУ). С их помощью выполняются: проверка изоляции и соединителей на линиях электропередачи и подстанциях, установка деталей разрядников, включение и отключение ножей однополюсных разъединителей, определение мест вибрации сборных шин на опорных изоляторах, очистка изоляторов от пыли, наложение и снятие переносных заземлений и т.д. С помощью штанг типа ШОУ (ШОУ-10, ШОУ-15, ШОУ-35) можно заменять трубчатые предохранители, не снимая напряжения с электроустановки – для их захвата штанга в рабочей части снабжена раздвижными губками.

Купить изолирующие клещи (выполнение операций под напряжением с предохранителями, установка и снятие изолирующих накладок и другие работы в установках до 35 к В включительно) по заводской цене вы можете, сделав online-заказ на сайте, либо обратившись к менеджерам компании. Доставка по всем регионам России и в Республику Казахстан. Москва. Астана. Новосибирск.

Правила использования

В связи с тем, что такая работа выполняется без снятия напряжения, существует угроза поражения персонала электрическим током, при любых манипуляциях изолирующими клещами работники должны соблюдать определенные правила. Так, работы в устройствах с питающим напряжением более 1 кВ обязывают применять диэлектрические перчатки. Которые выступают в роли дополнительного средства, предотвращающего поражение током в случае пробоя изоляции, или других неисправностей технических средств, ошибок самих работников и т.д.


Рисунок 3: Меры безопасности при эксплуатации изолирующих клещей

Также в цепях более 1 кВ при работе изолирующими клещами обязательно необходимо осуществлять защиту органов зрения от мелких раскаленных частиц. Которые могут отлетать в результате разогрева металла при горении дуги и способны нанести травму. С этой целью персонал обязан надевать лицевые щитки или очки из негорючих материалов. При работе в устройствах до 1 кВ защита глаз не требуется, но может использоваться в разрезе требований каких-либо местных или отраслевых инструкций.

Категорически запрещается использовать изолирующие клещи в случае выполнения работ под дождем, в условиях густого тумана, выпадения каких-либо осадков. То же самое касается помещений с повышенной влажностью, где на изолирующих элементах может образоваться проводящий слой влаги. В таких ситуациях переключения или другие операции должны выполняться только со снятым напряжением после обязательного заземления стационарными устройствами или переносными заземлениями при помощи оперативных штанг.

Перед началом работы ответственный работник обязательно производит осмотр изолирующих клещей на предмет каких-либо повреждений, загрязнителей и прочих факторов, снижающих защитные свойства. Обязательно проверяются сроки испытаний, ни в коем разе не допускается применять в работе клещи, с просроченной датой испытания. Также он должен осмотреть губки на целостность.

Определение и назначение

Изолирующая штанга предназначена для изоляции специалиста от токоведущих элементов, при работа с оборудование. Устройство применяется во многих случаях. В некоторых моделях предусмотрено использование набора сменных головок. Эти устройства используются в следующих случаях:

  1. Для монтажа мобильных заземлений – в качестве инструмента для обеспечения безопасности специалистов, работающих на обесточенных участках. Это необходимо для тех случаев, когда существует вероятность неполного отключения от статического и наведённого потенциала;
  2. Для установки предохранителей на электроустановках, напряжение которых составляет более 1 кВ. В данном случае используется сменный наконечник, который оснащён мягкой прокладкой, чтобы обеспечить защиту колбы предохранителя от механических повреждений при воздействии;
  3. Для включения или довода ножей. Часто устройство электроустановки позволяет выполнять работы по переключению положений посредством штанги;
  4. Для проверки изоляции на отдельных элементах в гирляндах.
    Изолирующая штанга по очереди подводит к каждой тарелке испытательное напряжение;
  5. Для проверки отсутствия напряжения. Обычно для данных целей используются указатель напряжения. В случаях, когда приближение к токоведущей установке затруднено расстоянием, используется именно изолирующая штанга, на которой установлена головка, сигнализирующая о наличии напряжения;
  6. Для поиска слабых мест в креплении. При помощи этого устройства проверяются узлы, где зафиксированы шины. Для обнаружения нагрева или дребезга, как и других тревожных явлений, может использоваться это устройство;
  7. Для изоляции от действия тока в случаях, когда провод падает на человека или установку. Посредством штанги провод может быть удалён на необходимое расстояние.

Также читайте: Почему моргает светодиодная лампочка при выключенном свете


Работа изолирующей штангой Изолирующая штанга может найти применение и в иных случаях, в зависимости от ситуации.

Измерительные клещи: правильное применение

Использовать в работе клещи для измерения, сможет даже новичок в сфере электрики. Но стоить понимать, что простота работы, сопровождается обязательным соблюдением правил безопасности при работе с электроустановками.

Важные правила при проведении измерений:

  • Одиночный проводник;
  • Наличие напряжения в сети.

Для того чтобы произвести точные измерения, не обходи выделить одиночный проводник, по которому протекает переменный ток. Например, если попытаться измерить на проводниках (фаза и ноль), которые расположены рядом, то на дисплее устройства высветится (0).

Связано это с тем, что движение электрических зарядов в проводниках имеют равную величину и противоположное направление. Из этого следует, что магнитные поля в данных проводниках компенсируются друг другом.

Таким образом, лучшим местом для измерительных работ, будет электрощит, в котором вы свободно можете измерить показания на любом проводнике.

Порядок проведения измерительных работ следующий. В первую очередь, поворотом переключателя диапазонов, выставляется нужное значение для измерения. Далее, нажав на соответствующую кнопку, раскрывается магнитопровод.

Если показания устройства ровны единице, то не правильно выбран диапазон измерений. Следует выбрать значение выше.

Назначение

Их основное назначение – удаление или повторная установка элементов электрической сети, которая должна производиться под напряжением. Где изолирующие клещи выполняют роль и захватного приспособления, и защитного средства. Применительно к конкретным ситуациям изолирующие клещи могут использоваться для:

  • замены предохранителей, как в электроустановках до 1000 В, так и выше, но не более чем 35 кВ;
  • перемещения щитов ограждения;
  • снятия и установки каких-либо деталей, манипуляции с элементами оборудования;
  • удаления изолирующих накладок и для решения прочих задач, которые выполняются под напряжением.

Для выполнения определенных операций те же клещи могут заменяться изолирующими штангами. Помимо изолирующих на практике применяются и электроизмерительные клещи, которые позволяют определить величину переменного тока. Но их назначение в корне отличается, так как измерительные не могут выполнять никаких захватов и механических воздействий.

Что учитывать при выборе устройства

При выборе электроизмерительных клещей нужно исходить из следующего:

  1. Какие проводники нужно обследовать: высоковольтные линии, промышленные кабели или проводку стандартной электрической сети.
  2. Частота использования прибора.
  3. Ограничение финансовых возможностей для приобретения той или иной модели токоизмерительных клещей.
  4. Диапазон измеряемых характеристик тока (сила, напряжение, сопротивление, мощность).
  5. Эргономика клещей.

Токоизмерительные клещи позволяют получить сведения о протекающей электроэнергии в кабеле или проводе, не отключая электросеть от источника тока и не нарушая целостности электросети.

Разновидности и способы измерения

Особенности применения и выбора измерительных трансформаторов тока

Существует три вида токоизмерительных клещей с собственными методами замеров – это трансформатор тока, эффект Холла и катушка Роговского.

Трансформатор тока

Трансформаторные электроизмерительные клещи используют для обследования токов промышленной частоты. Вторичная обмотка на разъёмном кольце прибора передаёт данные о величине индуцированной энергии на стрелочный или цифровой экран.

Эффект Холла

В своё время было замечено, что на гранях металлической пластины токопровода, помещенной во внешнее магнитное поле, возникает разница потенциалов. Это явление носит название – эффект Холла, по имени учёного, открывшего эту закономерность.

Цифровые датчики Холла заменяют собой трансформатор тока в клещах для измерения тока. Датчик выдаёт данные на дисплей прибора о наличии переменного магнитного поля. Сигналы проходят через логическую схему, и на экране отображается величина характеристики тока в цифровом виде.

Катушка (пояс) Роговского

Устройство устанавливается на приборах для измерения токов большой величины. Катушка – это сердечник в виде круга, на который намотана катушка из провода. В проём пропускают шину, подключённую к электросети. Пояс Роговского представляет собой особый вид трансформатора тока с воздушным сердечником.

Пояс Роговского

Технология пользования

Как пользоваться токовыми клещами, можно узнать из прилагаемого руководства по эксплуатации прибора. Документация такого характера обязательно прилагается к измерительному устройству. Сам порядок обращения с инструментом довольно прост. Клещами охватывают проводник и снимают выходные данные прибора. Однако здесь есть свои хитрости и нюансы.

Полезные нюансы проведения измерений

Иногда при измерении небольших токов возникает трудность снятия показаний клещей-мультиметра. Небольшая сила тока не может быть зафиксирована по причине недостаточной чувствительности измерительного устройства.

Для этого был придуман простой способ получения данных в этих условиях. Делают это так:

  1. Провод посередине длины сгибают на небольшом участке вдвое;
  2. Полученную петлю продевают в проём магнитопроводов 2 или 3 раза.
  3. В результате в окне прибора оказывается несколько проводов.
  4. Переключатель мультиметра устанавливают в положение минимального диапазона измеряемой величины.
  5. Полученное число на дисплее прибора делят на количество проводников, находящихся в окне инструмента. Это будет реальная величина силы тока в одном проводе.

Дополнительная информация. Следует учитывать то, что такой способ снятия показаний допускает большую погрешность измерения. Единственный плюс – это быстрое получение замера силы тока исследуемого кабеля.

Средства защиты в электроустановках напряжением до 1000 В.

Основными средствами защиты, применяемыми в электроустановках напряжением до 1000 В, являются изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, слесарно-монтажный инструмент с изолирующими рукоятками, диэлектрические перчатки. В электроустановках напряжением до 1000 В дополнительными средствами защиты являются диэлектрические галоши, диэлектрические резиновые ковры, изолирующие подставки и накладки, переносные заземления, оградительные устройства, плакаты и знаки безопасности. Изолирующие оперативные штанги предназначены для различных операций в распределительных устройствах напряжением выше 1000 В: включения и отключения ножей однополюсных разъединителей, определения мест вибрации сборных шин на опорных изоляторах, проверки с помощью термосвечи степени нагрева токоведущих частей, находящихся под напряжением. Изолирующие штанги могут применяться для выполнения некоторых работ на токоведущих частях, находящихся под напряжением, – очистки изоляторов от пыли, присоединения временных электроприемников, наложения и снятия переносных заземлений.

На рис. 9.17 показан общий вид изолирующей оперативной штанги, состоящей из трех частей – рабочей частя 1 в виде стального наконечника с пальцем для захвата ножей разъединителей; изолирующей части 2, изготовленной из бумажно-бакелитовой или стеклопластиковой трубки, и рукоятки-захвата 4, являющейся продолжением изолирующей части и отделенной от нее ограничительным кольцом 3 (граница захвата штанги рукой).

Рис. 9. 17. Оперативная изолирующая штанга

Наименьшая допустимая длина изолирующей части штанги должна соответствовать номинальному напряжению электроустановки. Так, при напряжениях от 2 до 15 кВ длина изолирующей части штанги должна быть не менее 0,7 м; от 15 до 35 кВ – 1,1 м.

Штанги типа ШО-10У1 на номинальное напряжение электроустановки 10 кВ и ШО-35У1 на 35 кВ, изготовленные из бумажно-бакелитовой трубки, в рабочей части снабженны приспособлениями для навинчивания прибора – указателя напряжения или струбцины для наложения на отключенные токоведущие части переносных заземлений Оперативная универсальная штанга типа ШОУ оборудована в рабочей части раздвижными губками для захвата трубчатых предохранителей, которые разрешается при помощи такой штанги заменять, не снимая напряжения с электроустановки.

При выполнении операций с применением штанги необходимо надевать диэлектрические перчатки и стоять на изолирующем основании (резиновый диэлектрический ковер, подставка на изоляторах) или быть в диэлектрических ботах.

Оперативные штанги, находящиеся в эксплуатации, подлежат периодическим испытаниям повышенным переменным напряжением, равным трехкратному линейному напряжению электроустановки (ниже 110 кВ), но не менее 40 кВ, в течение 5 мин 1 раз в 24 мес. Штанги, применяемые в электроустановках напряжением 110-500 кВ, испытывают трехкратным фазным напряжением в те же сроки.

Изолирующие клещи предназначены для снятия или установки под напряжением трубчатых предохранителей, а также для надевания или снятия диэлектрических колпаков на ножи отключенных однополюсных разъединителей (отключаемых на время производства работ) и других аналогичных работ в электроустановках напряжением до 35 кВ.

На рис. 9.18 показан общий вид изолирующих клещей типа К-1000, предназначенных для смены предохранителей типов ПР-1, ПР-2, НПН в электроустановках напряжением до 1000 В. На рис. 9.19 показано схематически устройство изолирующих клещей для электроустановок номинальным напряжением б, 10 и 35 кВ, которые служат для замены под напряжением трубчатых предохранителей типов ПК и ПКТ. Изолирующие клещи имеют изолирующую часть из бумажно-бакелитовых стержней.

Рис. 9.18. Изолирующие клещи типа К-1000

Рис. 9.19. Изолирующие клещи для электроустановок напряжением выше 1000 В

При пользовании изолирующими клещами оператор должен надевать диэлектрические перчатки, а при смене предохранителей – быть также в защитных очках. Клещи следует держать на вытянутых руках и не касаться ими одновременно двух токоведущих частей или токоведущих и заземленных частей электрооборудования.

Испытания изолирующих клещей повышенным напряжением производятся аналогично испытаниям изолирующих штанг.

При работе с электроникой правилами по технике безопасности рекомендуется обесточивать приборы. Но не всегда это возможно сделать. Для безопасной работы и защиты от ударов током применяются различные устройства. Наиболее часто — это изолирующие клещи.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами. Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

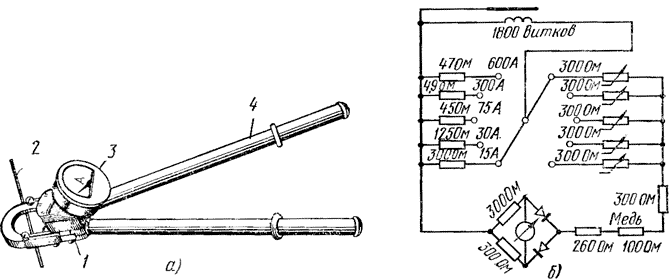

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

  • Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
  • Завести проводник между магнито-несущими трансформаторными клещами;
  • Дождаться появления результатов измерения на табло.


Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

  • В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
  • Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
  • Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Требования к штангам

Любая изолирующая штанга, вне зависимости от её типа, конструкции и стоимости, должна соответствовать целому ряду параметров:

  • любая комплектация должна состоять минимум из трёх частей. Изоляционный промежуток должен оставаться в работоспособном состоянии, вне зависимости от того, какие манипуляции производятся с конструкцией во время работы;
  • рабочий наконечник должен плотно прилегать к изолирующей части.
    При обнаружении слабины или шаткости крепления, изоляционная штанга считается непригодной к работе;
  • каждая штанга, как и её наконечник, должен использоваться исключительно в тех целях, для которых была предусмотрена конструкция. Сам наконечник должен находиться в полной исправности и не иметь дефектов в своём устройстве;
  • шлейф заземления должен быть надёжно зафиксирован;
  • заземляющая часть должна быть в состоянии предотвратить выпадение зажима в случае, если произойдёт динамический удар;
  • для измерительных штанг максимальное усилие, которое будет прикладываться к ручке, не должно превышать 80 Н. Для всех остальных конструкций это значение не должно превышать 160 Н.
  • работать со штангой одновременно может только один человек. Исключение составляют модели, рассчитанные на 500 кВ, – ими по регламенту должны управлять два человека.

Также читайте: СИЗ — средства индивидуальной защиты для электрика

Если изолирующая штанга полностью соответствуют данным требованиям, её можно допускать к работе.

Измерительные

Используя этот профессиональный электроинструмент, появилась возможность определить скачки, падение напряжения на участках электроустановки, находящейся в обычном рабочем режиме. Выделяют два метода: с помощью замера температуры контактов либо непосредственным замером скачков напряжения.

Измерительная головка представляет собой искровой промежуток, настроенный в лабораторных условиях. Выставляется минимально допустимое значение. Рабочая головка через параллельное подключение к проверяемому участку, с помощью индикаторов, показывает наличие или отсутствие напряжения

Важно, чтобы в момент контроля электрическая установка находилась в обычном рабочем режиме

Можно выделить три основных типа:

  • ШИУ. В данном устройстве предусмотрена возможность менять расстояние между электродами, что позволяет наиболее точно получать данные по замерам.
  • ШИ. В таких приборах устанавливается стрелочный микроамперметр с добавочным сопротивлением до 160 мегаом.
