Принцип работы индикаторной отвертки со светодиодом: Как пользоваться отверткой индикатором

Содержание

Как пользоваться индикаторной отверткой со светодиодом: поиск фазы и нуля

Содержание статьи:

При обслуживании электрических сетей и их аварийном ремонте сложно обходиться без специального инструмента, предназначенного для обнаружения потенциала на питающих проводах. Одно из таких устройств – индикатор электрический, имеющий несколько вариантов исполнения. Независимо от модели конкретного приспособления, все эти образцы имеют классическую схему и работают по схожему принципу. Порядок их использования зависит от внутреннего устройства и способа вывода информации на индикатор.

Принцип работы прибора индикации

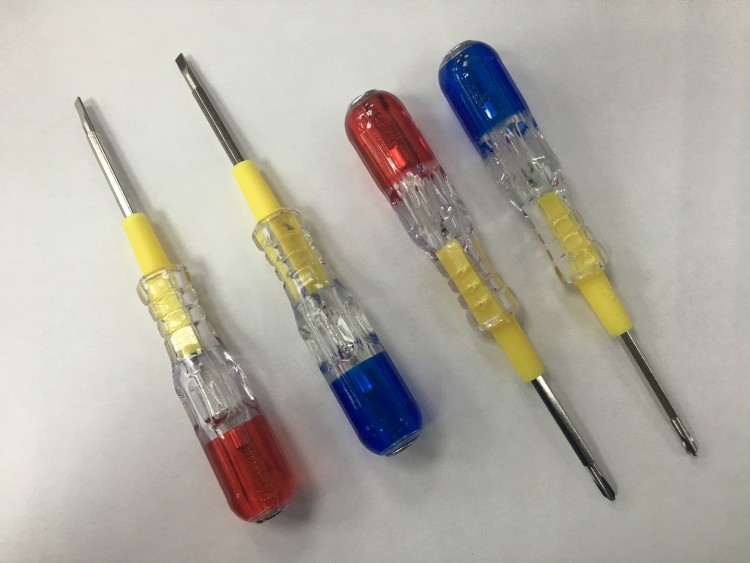

Индикаторная отвертка

Самый простой индикатор фазы в электропроводке представляет собой небольшую по размерам конструкцию, выполненную в виде указателя или отвертки. В ее состав входят следующие обязательные детали и узлы:

  • рабочий металлический щуп, как у отверток;
  • неоновая лампочка, имеющая два плоских контакта;
  • резистор с сопротивлением 1 Мом;
  • токопроводящая контактная пластина с прижимной пружиной.

Такой индикатор используется только для выявления фазы, наличия напряжения, как разности потенциалов, с его помощью определить нельзя. Нулевая жила находится обычно методом исключения. Общий принцип работы индикаторных приборов состоит в образовании дополнительной цепочки-ответвления, по которой протекает безопасный для оператора ток.

В различных типах отверток отбор энергии для индикации производится своим, не похожим на другие способом.

В простейших приборах со встроенной неоновой лампой микроскопический ток протекает по внутренней цепочке, вызывая слабое свечение индикатора. Этот эффект возможен только при прикосновении оператора к металлизированной пластине отвертки. Контакт с человеческим телом необходим для отвода безопасного для него тока на землю (создания замкнутой цепи утечки на нуль). Из-за слабости свечения неонового индикатора пользоваться им в солнечную погоду или при ярком свете в комнате очень сложно.

Виды индикаторных отверток и их устройство

Помимо классического варианта (неоновой отвертки) промышленностью выпускается множество других индикаторных устройств.

Среди них особо выделяются следующие известные модели:

  • индикаторы с жидкокристаллической шкалой;
  • светодиодные приборы со встроенной в корпус батарейкой;
  • электронные тестеры напряжения бесконтактного типа – их называют «умными» отвертками.
С жидкокристаллическим дисплеем
Светодиодная отвертка
Бесконтактный детектор

Изделия с жидкокристаллическими индикаторами, как и отвертки со светодиодом отличаются повышенной функциональностью. Они могут не только выявлять наличие фазы, но и оценивать величину действующего в цепи напряжения. С их помощью удается определять нулевой контакт, информация о котором представляется как отсутствие делений шкалы. При промежуточном значении действующего в цепи напряжения (110 Вольт, например) на индикаторе высвечивается половинное отклонение от нуля.


Электронные тестеры имеют более сложное устройство и позволяют проверять цепи бесконтактным способом за счет электромагнитных наводок.
Они также могут использоваться для тестового обнаружения скрытой проводки и наличия напряжения в проложенном в стене кабеле.

Для работы с действующими силовыми цепями нужно знать, как пользоваться отвертками-индикаторами напряжения со светодиодом и батарейкой, чтобы определить нужный провод. Но прежде важно разобраться с конструкцией этих приборов, а также с принципом их действия.

Принцип работы светодиодной отвертки

Конструкция индикаторной отвертки

В основу схемного решения индикатора заложены следующие основные элементы:

  • рабочее жало;
  • полевой транзистор, на котором собран ключевой каскад;
  • обычный светодиод и трехвольтовая батарея;
  • верхний контакт.

Встроенная в прибор батарейка на 3 Вольта необходима для питания электронной ключевой схемы.

При прикосновении измерителя к оголенной части проводки или контакту с фазным напряжением тестируемый потенциал открывает полевой транзистор, через который начинает течь постоянный ток.

Благодаря этому встроенный в прибор светодиод загорается – индицирует наличие потенциала. При проверке нулевой жилы электропроводки этого не происходит, поскольку ключ остается в закрытом состоянии – светодиод не горит.

Как пользоваться индикаторной отверткой со светодиодом

Чтобы отыскать фазу в розетке или на кабеле, нужно дотронуться отверткой до проверяемого контакта

Чтобы проверять фазу и ноль индикаторными отвертками со встроенным светодиодом, потребуется исследовать их конструкцию. В нижней части электронного указателя имеется рабочий щуп, которым при тестировании касаются оголенных контактов. На его верхнем срезе располагается пластина-контакт, при нажатии на которую замыкается цепь питания батарейки – она выполняет функцию выключателя.

В корпусе имеется отверстие со встроенным в него светодиодом, по состоянию которого удается узнать о наличии или отсутствии напряжения. Для этого необходимо проделать следующие операции:

  1. Отвертка берется в правую руку таким образом, чтобы большой палец располагался непосредственно над контактной пластиной (выключателем).
  2. Нужно прикоснуться жалом к проверяемой клемме розетки, например.
  3. Одновременно с этим следует нажать пальцем на верхнюю пластину и визуально проконтролировать состояние светодиода.

Если он загорается после проведения всех манипуляций, на проверяемом контакте или жиле имеется напряжение. В противном случае оно отсутствует в данной точке. Тот же эффект будет наблюдаться, если контролируется нулевой проводок сетевого питания.

Основные виды проверок

Проверка тестера бесконтактным способом

Чтобы определить наличие фазы в проверяемой электрической цепи, необходимо соблюдать общепринятые правила обращения с индикаторной отверткой и подобными ей приборами. Порядок работы определяется моделью используемого инструмента и особенностями его конструкции. В зависимости от этого проверка может быть контактной или бесконтактной, а также предназначенной для обнаружения обрыва или поиска трассы прокладки проводов. В первом случае необходимо прикоснуться жалом отвертки к контакту патрона лампочки, например, и убедиться в отсутствии на нем напряжения.

При втором подходе для проверки наличия фазы достаточно поднести контрольную часть отвертки к проверяемой цепи (не соприкасаясь с ней). Подобным же способом действуют при желании определиться с трассой прокладки скрытой в стене проводки, используя для этих целей электронные тестеры напряжения. Помимо этих простейших операций индикаторные приспособления применяются для поиска обрыва провода, который при скрытой прокладке утоплен в толще стен.

Поиск обрыва

Использование прибора “Дятел” для поиска обрыва проводки

Известно множество электронных приборов, посредством которых удается найти обрыв, скрытый от глаз пользователя под слоем штукатурки или бетона. Некоторые из них работают по принципу металлоискателя, способного обнаруживать металлические предметы по отражению от них сформированного прибором сигнала. Находить повреждение в проводке удается за счет того, что в зоне обрыва отражения не происходит и ответный сигнал ослабевает.

Стоимость таких устройств довольно высока.

Чтобы узнать, где находится место обрыва, лучше воспользоваться индикаторными приборами, работающими на других принципах.


Для поиска обрыва проводников в домашних условиях подойдут устройства, которые по соотношению цены и качества считаются лучшими в своем классе. Речь идет об изделии отечественного производства под названием «Дятел» и сигнализаторе E-121. С их помощью можно искать точный маршрут прокладки электропроводки в стене, а также легко обнаруживать обрыв в ее жилах. Глубина проникновения контрольного сигнала в толщу стен составляет не более 7 см. Этого вполне достаточно для обнаружения оборванного провода, идущего к комнатному светильнику, например, даже под толстой гипсокартонной плитой.

Принцип действия этих приборов основан на регистрации остаточных электромагнитных энергий, сохраняющих свою полевую структуру даже в оборванном проводнике. Единственное условие эффективности работы таких устройств – на концах контролируемых цепей должно действовать переменное напряжение.

При наличии в инструментальном наборе домашнего мастера индикаторной отвертки со светодиодом пользователь сможет решить множество вопросов, связанных с обслуживанием внутренней электросети своими силами. Такой подход является единственно правильным, поскольку позволяет самостоятельно разобраться с существующими проблемами, а также существенно сэкономить, отказавшись от вызова специалиста-электрика.

Как прозвонить провода индикаторной отверткой

Периодически все хозяева так или иначе сталкиваются с проблемами, связанными с нарушениями работы электроприборов, оборудования и проводов. Вызов электрика не всегда удобен и целесообразен, особенно при мелких неисправностях, которые вполне возможно устранить самостоятельно. В подобных случаях существенную помощь может оказать обычная индикаторная отвертка, применяемая не только специалистами, но и домашними мастерами.

Классификация индикаторных отверток

Зная основной принцип действия и то, как работает индикаторная отвертка прежде всего необходимо для ее правильного использования. Это позволит избежать ошибок во время работы и получить точные данные о состоянии электрической сети.

Основные виды указателей напряжения классифицируются следующим образом:

  • Стандартный пробник – простая отвертка индикатор с неоновой сигнальной лампочкой.
  • Приборы со светодиодными индикаторами.
  • Индикаторная отвертка со светодиодом и собственным источником питания – батарейками.
  • Электронные индикаторные отвертки. Выпускаются с жидкокристаллическим дисплеем или со светодиодными индикаторами. В первом случае данные отображаются на экране, а во втором – светодиод загорается возле определенного значения напряжения.

Принцип работы индикаторной отвертки независимо от конструкции, примерно одинаковый, они различаются между собой лишь некоторыми техническими особенностями. Все они обладают своими преимуществами и недостатками, знание которых поможет сделать правильный выбор устройства, наиболее подходящего для конкретных условий эксплуатации.

Простейший инструмент с неоновой лампочкой

Главной функцией данного устройства является проверяемое напряжение, то есть наличие или отсутствие фазы. Из-за этого прибор получил другое название и известен, как электрический пробник.

Устройство такой индикаторной отвертки состоит из щупа, резистора мощностью 1 Мом, неоновой лампочки, пружины и контактной кнопки, расположенной в торце рукоятки.

Работа инструмента происходит следующим образом:

  1. При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
  2. Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
  3. После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
  4. При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Недостатком этого инструмента считается высокий уровень индикации, начинающийся от 60 вольт. При меньшем напряжении такая отвертка становится бесполезной. Кроме того, она не позволяет выявить обрыв провода, а определяет лишь сам факт наличия фазы.

Индикаторный инструмент со светодиодом и питанием

Внешний вид и принцип действия отвертки со светодиодом такой же, как у предыдущего варианта с неоновой лампочкой. Основное отличие заключается в более низком пороге индикации. Светодиодные устройства способны определять напряжение ниже 60 вольт.

Обычный индикатор напряжения со светодиодом применяется чаще всего в быту для определения фазных и нулевых проводов. Среди профессиональных специалистов широкое распространение получили многофункциональные индикаторные отвертки с батарейкой, оборудованная не только светодиодными индикаторами, но и собственными сменными источниками питания. Стандартная схема дополнена биполярным транзистором.

Устройства этого типа относятся к категории многофункциональных, отличающихся расширенным набором технических параметров. Помимо возможности определять напряжение, можно устанавливать факт обрыва цепи и точно находить поврежденное место. Кроме того, индикатор применяется для определения полярности источников постоянного тока и месторасположение проводов. В последнем случае используется бесконтактный способ, а сами провода должны находиться под напряжением.

Обнаружение проводников осуществляется за счет наведенных магнитных полей, распознаваемых прибором. Сам провод должен располагаться в стене на глубине не более чем 1,5 см. Этим прибором возможно проверить и аккумулятор.

Учитывая невысокую стоимость этих отверток, количество полезных функций в них превосходит все ожидания. Главное – правильно пользоваться инструментом и контролировать состояние батареек, которые быстро разряжаются. Чтобы как можно дольше сохранить инструмент в рабочем состоянии, щуп желательно заизолировать чтобы создавалась своеобразная диэлектрическая завеса. В перерывах между работами он будет играть роль своеобразного защитного колпачка.

Умные отвертки электронного типа

Электронная индикаторная отвертка, благодаря своим техническим характеристикам и широкой функциональности, получила название мини-мультиметра. Однако такие устройства не относятся к категории измерительных, поэтому полученные результаты не следует считать абсолютно точными.

В зависимости от модификации, данные измерений могут отображаться на жидкокристаллическом дисплее или фиксироваться светодиодными лампочками на шкале напряжений. Нередко применяются различные комбинации светодиодов с несколькими цветами. Чаще всего используется зеленый и красный цвет. В некоторых моделях имеется звуковая сигнализация, оповещающая о том, что присутствует напряжение. Замеры производятся в диапазоне 12-220 вольт. Принцип действия в целом такой же, как и у обычных отверток.

Существует два режима работы индикаторов – контактный и бесконтактный. В первом случае прибор функционирует по обычной схеме, а во втором – может работать в режимах повышенной или пониженной чувствительности.

Бесконтактные указатели напряжения

Бесконтактные индикаторы напряжения по своей конфигурации также являются своеобразной отвёрткой. В них используются более мощные источники питания, по сравнению с батарейками предыдущих моделей. Отличительной чертой является пластиковое жало вместо металлического щупа.

Разность потенциалов обнаруживается без соприкосновения с токоведущими частями, исключительно по наведенным электромагнитным полям. Эта модель не относится к измерительным и позволяет лишь определить наличие разности потенциалов. Для работы с различными источниками напряжения существует несколько рабочих режимов с соответствующей чувствительностью.

При выполнении измерений активная бесконтактная отвертка может не контактировать напрямую с объектом. Сигналы подаются мигающими светодиодами, в некоторых моделях они дополняются звуковой сигнализацией. Эти приборы используются в основном для поиска проводов, находящихся под напряжением, проложенных в кабель-каналах или внутри стены.

Еще одна функция бесконтактного тестера заключается в поиске любых металлических предметов, находящихся в стене. Это могут быть старые неиспользуемые провода, арматура и другие детали. Однако из-за низкой чувствительности таких отверток, в большинстве случаев получаются неточные результаты.

Как пользоваться индикаторной отверткой

При работе с индикаторными отвертками, особенно с контактными моделями, в первую очередь нужно соблюдать технологию их применения и правила электробезопасности. Запрещается касаться рукой оголенного щупа, прибор нужно удерживать за корпус, покрытый изоляцией.

Когда используется обычная, а не универсальная индикаторная отвертка, ее щуп касается токоведущих частей, а одновременно на ручке зажимается контактная кнопка. Если есть ток и отвертка соприкоснулась с фазой – начнется свечение неоновой лампочки. Отсутствие светового сигнала указывает на нулевой или заземляющий проводники.

Немного сложнее работать со светодиодным индикатором на батарейках. Перед тем как пользоваться отверткой индикатором, нужно выполнить проверку его работоспособности. Для этого руками выполняется одновременное касание щупа и контактной кнопки. Светодиод загорается – значит инструмент готов к работе.

Особенностью этого устройства является отсутствие необходимости в соприкосновении с кнопкой во время проверки фазы. Достаточно вставить щуп в розетку и коснуться контактов. Свет зажегся – значит это фаза. Если светодиод не загорается, можно нажать на контактную кнопку. Световой сигнал показывает на нейтраль, а его отсутствие свидетельствует о наличии заземления или обрыве провода.

При всех остальных проверках также потребуется нажатие кнопки. Так можно проверить проводник на целостность, а предохранитель или ТЭН – на работоспособность, выявить другие неисправности. Во время поиска скрытой проводки тестером необходимо взять отвертку за жало, а кнопкой водить по местам предполагаемых линий. В этом случае светодиод загорится, но сам провод в это время должен находиться под напряжением.

Проверка исправности инструмента

Работа индикаторной отверткой со светодиодом постоянно связана с обнаружением напряжения в электрических сетях. Поэтому большое значение придается ее исправному состоянию.

Отвертка проверяющая ток. Правило пользования индикаторной отверткой. Виды и краткий обзор

Наличие этого инструмента должно быть обязательно включено в стандартный набор домашнего мастера, наравне с молотком, отвертками, пассатижами и прочим дежурным домашним инструментом.

В современном мире, редко какой прибор обходится без применения электричества. Оно есть если не в каждом, то почти в каждом современном жилище человека. Все мы ежедневно пользуемся разнообразными электроприборами, которые в значительной мере упрощают нашу с Вами жизнь.

Но иногда случается так, что оно неожиданно пропадает. Наверняка, с каждым из Вас случалось так, что в квартире или доме просто гас свет. В такие моменты жизнь, как бы замирает. Первый вопрос, который всплывает в сознании: «электричество пропало во всем районе или только у меня дома?». Конечно, если на улице темно, это можно определить по наличию света в окнах у соседей. А как быть, если, например, на улице день?

В таких случаях незаменимым инструментом в поиске ответа, на сложившийся вопрос, может стать отвертка-индикатор. Полезность этого инструмента, особенно когда он под рукой, трудно переоценить. Ведь с его помощью можно не только определить наличие напряжения в сети, но и в случае поломки, найти причину неисправности.

Сегодня, в этой статье, мы постараемся разобраться, какими бывают отвертки-индикаторы, рассмотрим их основные разновидности, из чего они состоят, а также как пользоваться отверткой индикатором дома.

Принцип работы и виды индикаторных отверток

Для начала, пожалуй, стоит разобраться, каким образом работает этот прибор. Ведь знание принципа работы той или иной техники позволяет правильно и продуктивно ее использовать.

Сегодня в любом из строительных супермаркетов или магазине специализирующимся на продаже электрики, Вы можете найти несколько видов отверток-индикаторов. Стоит добавить, что стоят все они не дорого, и, если в вашем доме ни одной из них еще нет, то мы надеемся, что эта статья, поможет определить какая из них будет полезна именно Вам.

Отвертка – индикатор с неоновой лампой

Отвертка – индикатор с неоновой лампой, пожалуй, самый простой и распространенный, для домашнего использования, пробник. Если Вам требуется определить, есть ли в сети напряжение либо наличие фазы в проводнике, то эта отвертка-индикатор отлично подойдет для решения этой задачи.

Вместе с тем, применение ее в случаях, когда напряжение сети имеет значение меньше чем 60 В, не эффективно. Это связанно с довольно высоким «порогом» срабатывания, равным, как раз, 60 В.

Принцип работы индикатора с неоновой лампой, заключается в следующем: при проверке напряжения электрического тока в розетке, или где бы это ни было еще, ток проходит через, так называемый, резистор (широко применяемый компонент практически всех электронных и электрических приборов и устройств). После прохождения резистора, электрический ток попадает на один из контактов неоновой лампочки, при этом второй контакт замыкается телом пользователя прибора (путем прикладывания пальца к специальному контакту, расположенному на корпусе индикатора).

При этом, когда в сети имеется напряжение, лампочка индикатора начнет светиться. Сопротивление и емкость тела пользователя, то есть Вас, в такой отвертке, частично включаются в цепь лампочки. Если Вы не прикоснетесь пальцем к контакту на отвертке, лампочка гореть не будет.

Отвертка-индикатор со светодиодом


Спектр п

Как пользоваться индикаторной отвёрткой: разновидности инструмента

Бывают ситуации, когда в доме возникает проблема с электропроводкой и электроприборами. Каждый раз вызывать мастера не всегда удобно: высокая оплата услуг, длительное ожидание. Да и вдобавок это делать не всегда целесообразно, ведь многие неприятности можно устранить своими силами всего за несколько минут. Например, если произошла потеря контакта.

Основная проблема в такой ситуации – найти проблемное место. Для этих целей был разработан специальный инструмент – индикаторная отвёртка. Она отличается надёжностью, универсальностью и доступностью. В сегодняшнем материале речь пойдёт именно об этом инструменте.

Содержание статьи

Использование: как проверить фазу и ноль

Теперь давайте рассмотрим, как пользоваться индикаторной отвёрткой. Прежде всего, помните о безопасности. Основное правило – любые работы с электросетями нужно проводить с отключенными пакетными выключателями, что располагаются в местах ввода в дом или квартиру. Также необходимо проверить работоспособность инструмента.

Нужно помнить об одном из основных свойств электрического тока: он всегда проходит через проводник с наименьшим сопротивлением от плюса к минусу. Если цепь разорвана или перекрыта, то ничего работать не будет.

Стандартная электросеть является однофазной. Напряжение проходит по одному проводу – по плюсу, который и называют фазой. Второй провод – это нуль, он ведёт на трансформатор. Третий провод в розетке – это заземление. Он служит для нашей безопасности, поскольку при попадании напряжения на металлический корпус он уводит его «в землю».

Чтобы проверить, где фаза, и где ноль, нужно вставить индикаторную отвёртку в работающую розетку. Если в тестере нет батарейки, то жалом необходимо дотронуться до поверхности и прижать блямбу пальцем, после чего проследить за показаниями индикатора.

Если лампочка в инструменте загорелась, то этот провод является фазным. Если же при контакте индикатора лампочка не загорелась, то это свидетельствует, что напряжение в сети нет, либо вы попали в нулевой провод.

Проверка отвёртки

Описанный выше способ позволяет проверить и работоспособность отвёртки. Если вы знаете, что розетка исправна, а лампочка не загорелась ни в одном из отверстий, значит, инструмент неисправен. Определить его работоспособность можно и другим способом – при помощи лампочки, дотронувшись жалом до её пятака. Если индикатор загорелся, то и индикатор, и сама лампочка исправны.

Также существует бесконтактный способ проверки работоспособности отвёртки, т. е. он не подразумевает прямого контакта с проводником. Инструмент необходимо взять за жало и поднести пятачком (контактом ручки) к розетке. Если индикаторная лампочка загорелась — инструмент исправен и напряжение в цепи есть.

Также такой метод подходит для поиска скрытой проводки. Правда, как говорилось выше, он имеет небольшую погрешность. Если в стенах есть арматура, то она будет искажать сигнал, а значит, такой способ абсолютно бесполезен в случае с железобетонными стенами.

Как работает

Стандартная индикаторная отвёртка имеет следующий принцип работы:

  • во время контакта жала с фазным проводом по нему протекает электрический ток;
  • после того как электрический ток прошёл через жало, он проходит через резистор, сопротивление которого составляет 1 мОм — при этом сила тока снижается до показателя, абсолютно безопасного для человека;
  • минуя резистор, ток проходит через встроенную неоновую лампу, что способствует свечению закачанного внутрь газа;
  • остатки тока уходят в землю через тело человека, использующего индикаторную отвёртку.

Таким образом, весь процесс определения наличия тока на определённом участке электроцепи занимает всего несколько секунд.

Разновидности инструмента

Существует несколько видов индикаторной отвёртки. Давайте более подробно остановимся на каждом и рассмотрим принцип их действия.

С интегрированной лампой

Самый простой и примитивный индикаторный инструмент – это обычная отвёртка с интегрированной лампой. В ней отсутствует активный источник питания.

Её принцип действия отличается своей простотой и незаурядностью. После того как на кончик жала попадает напряжение, оно проходит через резистор, который встроен в рукоятку. После резистора оно поступает на лампу. На торцовой части установлена металлическая блямба, которая выступает в роли второго контакта.

Для того чтобы выявить отсутствие напряжения или его наличие, блямбу нужно закрыть пальцем в тот момент, когда жало инструмента касается поверхности. Такая отвёртка отличается своей низкой ценой, поскольку позволяет определить лишь фазу и ноль.

На батарейке

Индикаторная отвёртка с батарейкой. Можно сказать, что это усовершенствованный предыдущий вариант. В нём встроена батарейка, которая играет роль источника питания. Также отвёртка оснащена биполярным транзистором. Такой инструмент отличается тем, что имеет расширенный набор возможностей, поскольку он позволяет определить:

  • фазу и ноль;
  • найти, где минус, а где плюс в транспортном средстве;
  • найти место обрыва в электроцепи;
  • проверить работоспособность предохранителей.

Вдобавок такой индикаторный инструмент позволяет найти скрытую электропроводку, правда, погрешность будет достаточно высокая.

Чтобы проверить наличие или отсутствие напряжения уже не понадобится закрывать металлическую блямбу пальцем. Такая отвёртка – самый популярный, распространённый и универсальный индикаторный инструмент.

Электронный тестер

Тестер с электронным блоком и жидкокристаллическим экраном. Он оснащён звуковой сигнализацией, которая срабатывает при наличии напряжения в электросети. Самый современный вариант данного типа инструмента. Тестером можно определять текущее напряжение в электросети диапазоном от 12 до 220 вольт. ЖК-дисплей показывает числовое значение напряжения в сети.

Справка. По сути, такая отвёртка является мультиметром, правда, в очень упрощённом исполнении.

Многие специалисты считают, что покупать такой инструмент – неоправданно и на это есть две причины:

  • стоимость такого тестера в 3–5 раз выше, чем стоимость предыдущего варианта;
  • в случае поломки любого из элементов ремонт будет энергозатратным и долгим мероприятием. Более того, на рынке довольно редко можно найти детали к такому индикатору, поэтому, если возникла неисправность, придётся покупать новый инструмент.

Как называется отвёртка для проверки напряжения: типы отвёрток-индикаторов

Современному человеку трудно представить жизнь с отсутствующим в ней электричеством. Поэтому наше жилище буквально переполнено разнообразными бытовыми приборами. Однако они не застрахованы от поломок. Кроме того, часто возникают ситуации, когда необходимо установить розетки, подключить светильник или проверить напряжение в электрической сети. Во всех этих случаях потребуется использовать специальное устройство — отвёртку, которая позволит проверить напряжение.

Содержание статьи

Отвёртка для проверки напряжения: как называется и работает

Инструмент, позволяющий измерять напряжение электросети, называется индикаторная отвёртка. Устройство имеет широкую сферу применения, простое в использовании. Поэтому его применяют как обычные люди, так и профессиональные электрики.

Чаще индикаторную отвёртку используют в следующих случаях:

  1. Для определения нулевого провода или фазы.
  2. Чтобы узнать полярность аккумуляторов и других элементов питания.
  3. Для обнаружения проводки, скрытой в стене.
  4. Чтобы найти место обрыва в электропитании.
  5. Для проверки работоспособности диодов, ламп накаливания, разнообразных радиодеталей, приборов, оснащённых ТЭНами.

Справка. Современные модели оборудованы жидкокристаллическим дисплеем. Поэтому они обладают дополнительной функцией — позволяют не только проверить напряжение в сети, но и измерить его величину, а также узнать расположение положительного и отрицательного электрода.

Принцип работы девайса заключается в следующем:

  1. Когда наконечник отвёртки начинает контактировать с фазой или положительно заряженной клеммой элемента питания, по нему начинает протекать напряжение.
  2. Через стержень ток поступает на миниатюрный резистор с импедансом, равным 1 Ом. При этом устройство самостоятельно уменьшает силу напряжения до безопасного для прибора и человека значения.
  3. Далее электрический ток поступает на неоновую лампу, из-за чего начинает светиться газ, находящийся внутри элемента.
  4. После этого остатки напряжения проходят через тело человека и уходят в землю.

Весь процесс измерения электрического тока на конкретном участке занимает не более десяти секунд.

Типы отвёрток-индикаторов

Существует несколько вариантов измерительного прибора. Они отличаются устройством, принципом работы, дополнительными функциями. Так, в продаже представлены: простые инструменты, модели со встроенным элементом питания, электронные, бесконтактные.

Простая модель с неоновой лампочкой подсветки

Конструкция самой распространённой и доступной модели состоит из следующих элементов:

  1. Корпуса, выполненного из прочного прозрачного пластика. Часто он окрашен в яркий цвет.
  2. Стержня с плоским наконечником.
  3. Резистора. Напряжение элемента должно быть не меньше 1 Ом.
  4. Небольшой неоновой лампы.
  5. Контактной поверхности.

Чтобы изделие было удобно транспортировать, в его верхней части располагается пластиковая клипса.

Несмотря на простоту, невысокую стоимость и удобство в использовании, девайс имеет ограниченные возможности. С его помощью не удастся измерить напряжение, если его величина менее 60 В.

Измерительный прибор на батарейках бесконтактного типа

Несмотря на внешнее сходство с предыдущим вариантом, имеет другую конструкцию. Например, вместо неоновой лампы здесь применяется миниатюрный светодиод. Это значительно расширяет функции, позволяя проводить измерения в сети с напряжением менее 60 В.

Устройство позволяет проверять схемы радио- и электрооборудования, определять работоспособность предохранителей, находить обрывы проводов. Биполярный транзистор и автономный элемент питания позволяют производить манипуляции бесконтактным способом.

Измерительная отвёртка на батарейках контактного типа

Представляет собой своеобразный гибрид обычной и бесконтактной модели. Здесь также используется светодиод и резистор. Главное отличие — наличие контактной поверхности. Это исключает возможность бесконтактной проверки сети.

Электронные варианты

Его конструкция состоит из элементов:

  • небольшого стержня;
  • корпуса из плотного непрозрачного пластика;
  • миниатюрного ЖК-дисплея;
  • двух контактных поверхностей.

Это современное, универсальное устройство. По сравнению с предыдущими, электронная модель имеет более широкие функции: с его помощью можно «прозвонить» электросеть на наличие короткого замыкания, произвести контактное или бесконтактное измерение.

Устройство оповещает о результатах при помощи светодиода и характерного звука. Кроме того, у отвёртки низкий порог реагирования. Это позволяет использовать её для настройки и ремонта цепей в автотранспорте, электронных и бытовых приборах. К недостаткам можно отнести встроенный элемент питания. Если устройство выйдет из строя или у батареи кончится заряд, придётся приобретать новую отвёртку.

Как пользоваться отвёрткой для проверки напряжения

Несмотря на сходную конструкцию и простоту в применении, каждое устройство имеет свои нюансы использования.

Простая отвёртка

Чтобы определить наличие или отсутствие электрического тока в розетке или на участке электросети, проводят следующие манипуляции:

  1. Кончик наконечника поместить на контакт розетки или изучаемого участка сети.
  2. Пальцем надавить на специальную полюсную плоскость, которая находится на торце.

Если прибор исправен, в цепи присутствует напряжение, отвёртка сообщит об этом при помощи свечения неоновой лампочки.

С автономным питанием и светодиодным элементом

Чтобы определить нулевой или фазный контакт, следует лишь коснуться стержнем розетки или участка электрической цепи. Если прибор исправен, обрыва цепи нет, светодиод загорится ярким светом. Прикладывать палец не потребуется.

С жидкокристаллическим дисплеем

Позволяет осуществлять проверку как контактным, так и бесконтактным методом. В первом случае процесс такой же, как при применении простой отвёртки. Однако в этом случае устройство оповестит надписью на индикаторе.

При бесконтактном способе устройство подносят как можно ближе к исследуемому предмету. После чего нажимают кнопку на корпусе. Если прибор исправен, а участок сети находится под напряжением, на ЖК-дисплее отобразится знак в виде молнии.

Современный инструмент позволяет быстро находить повреждённые участки электрической цепи, проводить ремонт разнообразных приборов. При этом важно помнить о соблюдении техники безопасности. Специалисты не рекомендуют использовать нерабочие или неисправные устройства — это чревато поражением током или некорректными результатами проверок.

Простой индикатор для определения скрытой проводки

Вмурованную в стену проводку найти достаточно сложно: не всегда на руках имеется схема на бумаге, в которой отмечено, как проложены провода, зачастую искать их приходится самостоятельно. Для того чтобы не разбивать стену наугад и наносить как можно меньше повреждений, можно использовать бесконтактный индикатор скрытой проводки. Этот прибор поможет безошибочно обнаружить электропровод и провести необходимые работы. Один из простейших его видов – индикаторная отвертка.

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.

Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Обнаружение проводки в стене удобнее всего проводить при помощи индикаторов или детекторов. Такие устройства улавливают электромагнитные поля, создаваемые током при прохождении через проводники.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Контактный индикатор считается самым простым и дешевым. Для его работы не требуются дополнительные источники питания.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

  • звуки;
  • световой сигнал;
  • отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Схема аварийной сигнализации простого индикатора уровня воды

Переполнение резервуара для воды - распространенная проблема, которая приводит к нерациональному использованию воды. Хотя есть много решений для этого, например, шаровые краны, которые автоматически останавливают поток воды, когда резервуар наполняется. Но, будучи энтузиастом электроники, разве вам не понравится электронное решение для нее? Итак, вот простой и удобный учебник DIY по проекту , который поможет вам создать схему, которая будет определять уровень воды и поднимать сигнал тревоги при заполнении резервуара для воды или при достижении заданного уровня.

Эта схема простого транзисторного индикатора уровня воды очень полезна для индикации уровня воды в резервуаре. Когда резервуар наполняется, мы получаем оповещения на определенных уровнях. Здесь мы создали 4 уровня (низкий, средний, высокий и полный), мы можем создавать сигналы для большего количества уровней. Мы добавили 3 светодиода для обозначения трех начальных уровней (A, B, C) и один зуммер для индикации ПОЛНОГО уровня (D). Когда резервуары полностью заполнены, мы слышим звуковой сигнал от зуммера. Если вы хотите улучшить проект, добавив дисплей и автоматическое управление включением и выключением двигателя, вы можете просто добавить микроконтроллер, такой как Arduino, чтобы определять подмены воды и соответственно управлять дисплеем и двигателем. ознакомьтесь с проектом индикатора и контроллера уровня воды на базе Arduino.

Компоненты, необходимые для цепи сигнализации уровня воды

Цепь сигнализации переполнения резервуара для воды

Полная принципиальная схема проекта аварийной сигнализации перелива воды приведена ниже. Как видите, схема проста и легка в сборке, поскольку в ней всего несколько основных компонентов, таких как транзисторы, резисторы, светодиоды и зуммер

.

Мы можем рассматривать весь этот контур как 4 маленьких контура, каждый для индикации / сигнализации, когда был достигнут определенный уровень (A, B, C, D) воды.

Когда уровень воды достигает точки A, цепь с КРАСНЫМ светодиодом и транзистором Q1 замыкается, и КРАСНЫЙ светодиод светится. Точно так же, когда уровень воды достигает точки B, цепь с ЖЕЛТЫМ светодиодом и транзистором Q2 замыкается, и желтый светодиод светится, то же самое происходит с точкой C. И, наконец, когда резервуар заполняется (точка D), цепь с зуммером завершается, и зуммер начинает пищать.

Цепь сигнализации низкого уровня воды - рабочая

Здесь мы используем транзистор (типа NPN) в качестве коммутатора.Первоначально на базу транзистора Q1 не подается напряжение, и транзистор находится в выключенном состоянии, и ток не течет через коллектор и эмиттер, а светодиод не горит (см. Схему ниже, чтобы понять структуру выводов транзистора).

Когда уровень воды достигает точки А в резервуаре, положительный полюс батареи подключается к базе транзистора Q1 через воду. Таким образом, когда положительное напряжение было приложено к базе транзистора Q1, он переходит в состояние ВКЛ, и ток начинает течь от коллектора к эмиттеру. И красный светодиод светится.

Вы можете увидеть резисторы (R1, R2, R3) на базе каждого транзистора, которые используются для ограничения максимального тока базы. Как правило, транзистор полностью переходит в состояние ВКЛ, когда на базу подается напряжение 0,7 В. Также есть резисторы (R4, R5, R6) с каждым из светодиодов, чтобы снизить напряжение на светодиодах, иначе светодиод может взорваться.

То же явление происходит, когда уровень воды достигает точки B. Как только уровень воды достигает точки B, на транзистор Q2 подается положительное напряжение, он включается, и ток начинает течь через ЖЕЛТЫЙ светодиод, и светодиод светится.По тому же принципу, ЗЕЛЕНЫЙ светодиод светится, когда уровень воды достигает точки C.И, наконец, зуммер издает звуковой сигнал, когда уровень воды достигает D.

Обратите внимание, что крайний левый провод в резервуаре должен быть длиннее других четырех проводов в резервуаре, потому что это провод, который подключен к положительному напряжению.

Принцип работы и устройство светодиодных видеоэкранов и вывесок

Система управления полноцветными светодиодными видеоэкранами

Светодиодный видеоэкран - это по сути большой телевизор.В отличие от телевизора, светодиодные системы состоят из отдельных светодиодных модулей в видеоэкраны разных размеров и форм.

Информация передается на светодиодные модули контроллерами, подключенными к управляющему компьютеру. Видеопроцессор в ПК принимает видеосигналы от разных источников - стандартный ТВ-сигнал, сигнал с видеомагнитофона, DVD-плеера, видеокамеры, другого компьютера и так далее.

Заранее подготовленные видеоролики можно записывать на жесткий диск управляющего компьютера и отображать по заданному расписанию.

Когда было установлено достаточное количество светодиодных видеоэкранов, возникла новая идея объединения всех этих светодиодных экранов в сеть с единым центром управления. Отдельные стоящие светодиодные экраны управляются центральным компьютером по любому из доступных каналов - модем, радиомодем, оптоволокно и т. Д.

Модульная конструкция светодиодных экранов

Как уже было сказано, светодиодные видеоэкраны изготавливаются из светодиодных модулей.На рисунке представлен пример построения модулей светодиодного видеоэкрана с линейным размером 240x240 мм, шагом пикселя 15 и соотношением сторон (ширина: высота) - 4: 3.

Стандартный ТВ-сигнал на светодиодном экране с другим соотношением сторон будет искажаться или отображаться в разных частях экрана.

Если светодиодный экран используется только для трансляции заранее подготовленных специальных видеоклипов, то соотношение сторон не играет такой важной роли и может быть изменено по желанию заказчика.

Стол светодиодного экрана из светодиодных модулей с шагом пикселя 15 мм
размер модуля - 240х240 мм / 16х16 точек (соотношение сторон экрана - 4: 3)

Количество
модулей
Размеры экрана,
м
Площадь изображения,
кв. м
Экран
разрешение
16 x 12 3,84 х 2,88 11,06 256 х 192
20 x 15 4,80 x 3,60 17,28 320 х; 240
24 х 18 5,76 x 4,32 24,88 384 х 288
28 х 21 6,72 х 5,04 33,87 448 х 336

Преимущества модульной конструкции:

  • Построение экранов разного размера и разрешения
  • Возможность увеличения размера при обновлении
  • Изготовление экранов разных форм и форм
  • Строительство экранов высокого разрешения
  • Простота сборки и обслуживания
  • Возможность замены модулей
  • Простая локализация ошибок
  • Возможность построения мобильных и легко собираемых экранов

Светодиодные модули видеоэкранов


Светодиодный модуль с 2R1G1B пикселями


Светодиодный модуль с пикселями 1R1G1B

Светодиодные модули - это элементы, из которых конструируются светодиодные экраны различных размеров и форм. На картинке слева показан модуль с разрешением 8x8 пикселей и структурой пикселей: 2 красных, 1 зеленый, 1 синий. На нижнем левом изображении показан увеличенный пиксель. Светодиодные модули - сегменты для построения светодиодных экранов любого размера и разрешения (например, строительные блоки).

Основные параметры светодиодного модуля:

  • Шаг (расстояние между пикселями, мм)
  • Разрешение (количество пикселей в модуле)
  • Линейный размер (высота и длина)
  • Яркость в кд / кв.м (нит)
  • Конструкция - для внутреннего и наружного применения
  • Энергопотребление
  • Углы обзора (по горизонтали и вертикали)
  • Состав пикселей (количество светодиодов, составляющих пиксель)

Одним из основных параметров светодиодного модуля является шаг - расстояние между пикселями (точками). Чем меньше расстояние между пикселями, тем выше разрешение светодиодного экрана.

Три светодиода пиксель

Изначально композиция пикселей была основана на двух красных лампах (2R1G1B) из-за низкой силы света красных светодиодов. Последовательное подключение двух красных светодиодов было оптимальным по потребляемой мощности, а 4-х ламповый пиксель помогал равномерно заполнить облучающую поверхность экрана.

Однако, когда на рынке появились более яркие красные светодиоды, пиксельная структура 1R1G1B стала доступной с шагом 38 мм. На большом расстоянии просмотра пиксели 1R1G1B и 2R1G1B воспринимаются как одинаковые. Но с близкого расстояния 2R1G1B мог показаться излишне красноватым, создавал красный фон и искажал окраску.Все эти негативные особенности были устранены за счет использования пиксельной структуры 1R1G1B.

Еще одним преимуществом пикселя 1R1G1B является увеличение площади поверхности черного экрана, что помогает улучшить контраст изображения при ярком солнечном свете или при ярком окружающем уличном освещении.

SMD экраны

С появлением SMD светодиода (3 светодиода - красный, зеленый и синий - в одном корпусе) стало возможным наладить производство модулей SMD с шагом менее 10 мм.



Технические данные некоторых светодиодных модулей для уличных экранов

Модель Тип пикселей
структура
Количество
пикселей
Шаг,
мм
Размер,
мм
Яркость,
кд / м2
Угол обзора Масса,
кг
Мощность,
Вт
Гориз. Верт.
м 15-16x16 открытый 1Р-1Г-1Б 16 х 16 15 240 х 240 8000 ± 10% 120 60 2,0 80
м19-16x16 открытый 1Р-1Г-1Б 16 х 16 19 304 х 304 7000 ± 10% 120 60 2,2 80
м 22-8x8 открытый 1Р-1Г-1Б 8 х 8 22 176 х 176 5000 ± 10% 120 60 1,0 20
м 22-16x16 открытый 1Р-1Г-1Б 16 х 16 22 352 х 352 5000 ± 10% 120 60 2,0 80
м 30-8x8 открытый 1Р-1Г-1Б 8 х 8 30 240 х 240 5000 ± 10% 60 45 1,5 20
м38-8x8 открытый 2Р-1Г-1Б 8 х 8 38 304 х 304 5000 ± 10% 60 45 1,7 20

Обозначение моделей модулей в таблице:
м - Модуль XX - Шаг пикселя YY x YY - Количество пикселей

Примечание. Все данные в таблице приведены только для справки.Ассортимент выпускаемых нашей компанией моделей светодиодных модулей постоянно меняется, поэтому если вы хотите получать самую свежую информацию о светодиодных модулях, вы можете отправить заявку или просто позвонить.

Типы и принципы их работы

Во многих домах и других общественных местах используются грунтовые воды, которые перекачиваются в верхние резервуары с помощью водяных насосов, которые управляются электродвигателями. Часто необходимо контролировать насосы, чтобы избежать потерь воды.

1. Контактный контроллер уровня воды

Вот простая схема для управления водяными насосами. Когда уровень воды в верхнем резервуаре превышает требуемый уровень, насос автоматически отключается и останавливает процесс откачки, предотвращая переток воды. Он использует реле для отключения подачи питания на водяной насос.

Схема построена с использованием следующих компонентов:

  • CMOS IC CD4001 : это универсальная 14-контактная ИС, которая содержит 4 логических элемента ИЛИ-НЕ. Каждый вентиль ИЛИ-НЕ имеет два входа и один выход. Таким образом, ИС имеет 8 входных контактов и 4 выходных контакта, один контакт Vcc (подключен к источнику положительного напряжения) и один контакт Vss (подключен к отрицательному источнику питания). Его основные характеристики: - Максимальное напряжение питания: 15 В, Минимальное напряжение питания: 3 В, Максимальная скорость работы: 4 МГц. Его можно использовать в генераторах тонов, металлодетекторах и т. Д.
  • Транзистор BC547 : Это биполярный транзистор с NPN-переходом, который используется в основном для усиления и переключения.Его характеристики включают максимальное усиление по току 800. Он используется в конфигурации CE при использовании в качестве усилителя.
  • Аккумулятор : Источник постоянного тока напряжением 9 В подается через аккумулятор для питания цепи.

Схема использует CMOS IC CD 4001/4011 для управления реле. Его входной вентиль 1 используется для подключения зонда для определения уровня воды. Один зонд подключен к затвору 1 ИС, а другой - к земле. Когда зонд A, подключенный к затвору 1 IC, является плавающим, на входе затвора 1 остается высокий уровень, а на выходном контакте 4 - высокий уровень, а транзистор драйвера реле проводит.Реле будет активировано. Питание водяного насоса подключается через общий и замыкающий контакты реле так, чтобы при включении реле водяной насос работал. Светодиод указывает на работу реле. Когда уровень воды повышается и соприкасается с датчиками A и B, выход IC становится низким, и реле обесточивается, чтобы остановить перекачку.

Первоначально, когда A и B не соединены, т. Е. Уровень воды низкий, входной вывод 1 ИС находится на высоком логическом уровне, и в соответствии с таблицей истинности логического элемента ИЛИ-ИЛИ, на выходе вывода 3 будет низкий логический уровень.Так как контакт 3 замкнут на контакты 5 и 6, следовательно, на входе другого логического элемента ИЛИ-НЕ будут сигналы низкого логического уровня. Это дает высокий логический сигнал на соответствующий выходной контакт 4. Когда ток течет через резистор к базе транзистора, он начинает проводить и действует как замкнутый переключатель. Реле, подключенное к коллектору транзистора, запитывается, замыкающие контакты подключаются к общему контакту, и водяной насос получает питание от сети и начинает работать.

Теперь, когда уровень воды в резервуаре поднимается так, что датчики A и B подключены через воду, через них протекает ток (поскольку вода является проводником), а контакты 1 и 2 подключаются через A и B к отрицательному источнику питания батарея.

Выходной контакт 3, таким образом, находится на высоком логическом уровне, что приводит к тому, что входные контакты другого логического элемента ИЛИ-НЕ находятся на высоком логическом уровне, и, таким образом, соответствующий выходной контакт 4 находится на низком логическом уровне. Транзистор отключается из-за отсутствия тока смещения, и реле соответственно обесточивается, и питание резервуара для воды прекращается.

2. Бесконтактный контроллер уровня воды

Помимо описанной выше техники, может быть другой способ контроля уровня воды в резервуаре путем измерения с помощью ультразвукового метода. В отличие от предыдущего метода, здесь не требуется никакого контакта с резервуаром для воды.

Система состоит из следующих частей:

  1. A Регулируемый источник питания постоянного тока для преобразования источника переменного тока в регулируемое напряжение постоянного тока с помощью мостовых выпрямителей и фильтров.
  2. Ультразвуковой модуль, состоящий из ультразвукового передатчика и приемника для определения уровня воды в резервуаре.
  3. Микроконтроллер, который действует как блок управления.
  4. Транзистор и полевой МОП-транзистор, образующий переключающий блок
  5. Реле для управления подачей тока на насос
  6. Насос, который является нагрузкой
Блок-схема контроллера уровня воды

Ультразвуковой датчик определяет уровень воды в резервуар путем передачи ультразвуковых сигналов в сторону резервуара.Вода в резервуаре отражает ультразвуковые сигналы, которые принимает приемник. Полученный ультразвуковой или звуковой сигнал преобразуется в импульсы электрического сигнала, которые подаются на микроконтроллер. Эти импульсы обозначают уровень воды в резервуаре. Когда уровень воды опускается ниже определенного уровня, ультразвуковой модуль подает сигнал посредством электрического сигнала, и микроконтроллер соответственно переводит транзистор в выключенное состояние, что, в свою очередь, приводит к включению полевого МОП-транзистора и, соответственно, к реле и к включению насоса. включено.В случае, если уровень воды выше порогового уровня, микроконтроллер соответственно отключает реле через транзистор и схему MOSFET, чтобы выключить насос.

3. Цифровой индикатор уровня воды

Эта система используется только для определения уровня воды в резервуаре и отображения показаний на 7-сегментном дисплее.

Здесь в бак помещается печатная плата, состоящая из параллельных проводов.Эти провода служат входом для приоритетного кодировщика, который генерирует двоично-десятичный выходной сигнал на основе входных показаний. Кодер приоритета управляет набором транзисторов, которые, в свою очередь, обеспечивают ввод в 7-сегментный декодер BCD, который использует сигнал BCD для управления 7-сегментным светодиодным дисплеем.

Интеллектуальный индикатор уровня воды в верхнем резервуаре

Когда входной блок помещается в резервуар для воды, ток течет по проводам, погруженным в воду, и, соответственно, соответствующее количество входов находится в состоянии высокого логического уровня.Энкодер принимает этот вход и на основе уровня приоритета входов выдает код цифрового выхода, соответствующий входу с наивысшим приоритетом.

Таким образом, если по всем проводам течет ток, т.е. бак полон; выходной код будет соответствовать высшему уровню. Здесь входной блок или шкала разделены на 10 уровней от 0 до 9. Если все входы энкодера находятся в высоком состоянии, на выходе также будет высокий логический сигнал, который переводит все транзисторы в состояние ВКЛ, так что все входы к 7-сегментному декодеру BCD находятся в низком логическом состоянии.Декодер BCD на 7 сегментов просто действует как инвертор и, таким образом, выдает высокий логический сигнал на всех своих выходах, и, таким образом, на дисплее отображается самый высокий уровень 9.

Принцип работы и его типы

Измеритель последовательности фаз

Измеритель последовательности фаз используется для определения последовательности подачи в трехфазных электрических цепях. Поскольку направление вращения трехфазных электродвигателей можно изменить, изменив последовательность фаз питания.А также правильная работа измерительных приборов, таких как трехфазный счетчик энергии и автоматическое управление приборами, также зависит от последовательности фаз. На современном рынке доступны различные типы тестеров последовательности фаз, такие как контактные или бесконтактные, статические или вращающиеся и т. Д., В широком диапазоне номинальных напряжений или мощностей.

Что такое последовательность фаз?

Последовательность, в которой три фазных напряжения достигают своих положительных максимальных значений, определяется как последовательность фаз. Это относится к соотношению между напряжениями или токами в трехфазной системе.Рассмотрим три фазы как фазы красного-R, желтого-Y и синего-B.

Последовательность фаз в трехфазной системе

Последовательность фаз можно принять как RYB, если R сначала достигает своего максимального значения по отношению к заданию в направлении против часовой стрелки, затем фаза Y на 120 ° позже, а фаза B на 240 ° позже, чем фаза R.

Последовательность фаз может быть принята как RBY, если фаза R, за которой следует фаза B, находится на 120 ° позже, а фаза Y на 240 ° позже, чем фаза R. RYB считается положительной последовательностью, тогда как RBY - источником обратной последовательности, как показано на рисунке.

Что такое измеритель или индикатор последовательности фаз и принцип его работы?

Измеритель последовательности фаз используется для определения последовательности фаз в трехфазных цепях, и существуют различные типы индикаторов последовательности фаз, а именно:

Типы индикаторов последовательности фаз

Индикаторы последовательности фаз можно разделить на два типа :
(a) Вращающийся тип
(b) Статический тип

Индикаторы чередования фаз роторного типа

Индикаторы чередования фаз вращающегося типа

Работает по принципу асинхронных двигателей. Принцип действия индикатора чередования фаз вращающегося типа аналогичен принципу работы трехфазного двигателя. Для лучшего понимания этих показателей рассмотрим работу двигателя. Для трехфазных двигателей нам требуется трехфазное питание, тогда как трехфазное питание должно подаваться в определенной последовательности. Предположим, что трехфазное питание, подаваемое на двигатель, имеет последовательность фаз RYB, тогда двигатель будет вращаться по часовой стрелке - и, если последовательность фаз питания обратная, тогда двигатель будет вращаться против часовой стрелки.Это может вызвать серьезные проблемы с нагрузкой и всей системой.

Когда на катушки подается трехфазное питание, тогда катушки будут создавать вращающееся магнитное поле, и это вращающееся магнитное поле создает вихревую ЭДС во вращающемся алюминиевом диске, как показано на схеме.

Эта вихревая ЭДС создает вихревой ток на алюминиевом диске, из-за взаимодействия вихревых токов с вращающимся магнитным полем создается крутящий момент, который заставляет алюминиевый диск вращаться. Вращение диска по часовой стрелке указывает последовательность как RYB, а вращение диска против часовой стрелки указывает изменение в последовательности фаз.

Индикатор чередования фаз статического типа

Индикатор чередования фаз статического типа с индуктором

Если чередование фаз - RYB, то лампа B будет светиться ярче, чем лампа A, и - если последовательность фаз обратная - тогда лампа A будет светиться ярче, чем лампа B, как показано ниже на принципиальной схеме расположения ламп.

Теперь посмотрим, как это происходит

Предположим, что последовательность фаз - RYB, и рассмотрим напряжения как Vry, Vyb, Vbr, как показано на диаграмме, и у нас есть

Vry = V

Vyb = V ( -0.5-j0.866)

Vbr = V (-0.5 + j0.866)

Здесь, предполагая сбалансированную операцию, такую, что мы имеем Vry = Vbr = Vyb = V. Мы знаем, что алгебраическая сумма всех фазных токов равна, тогда мы можем получить следующее уравнение.

Ir + Iy + Ib = 0

Из приведенных выше уравнений мы получаем отношение Ir и Iy как 0,27.

Это указывает на то, что напряжение на лампе A составляет только 27 процентов от напряжения лампы B. Таким образом, мы можем заметить, что лампа B будет светиться ярче, чем лампа A, в случае чередования фаз RYB.В то время как в случае обратной последовательности фаз лампа A ярче, чем лампа B.

Аналогичным образом, в приведенной выше схеме путем замены катушки индуктивности на конденсатор, как показано на рисунке ниже, индикатор работает аналогично указанному выше индикатору фазы. .

Здесь два резистора соединены последовательно с двумя неоновыми лампами для защиты ламп от перегрузки по току и пробивного напряжения. Если трехфазное питание находится в последовательности RYB, тогда лампа A будет включена, а лампа B выключена, а если последовательность подачи питания обратная, то лампа A будет выключена, а лампа B будет гореть. .

Проверка последовательности фаз

Для лучшего понимания этого проекта мы разработали проект проверки последовательности фаз для обнаружения фаз трехфазного питания. Как мы знаем, если последовательность трех фаз питания изменяется или меняется на обратную, то нагрузки, такие как трехфазные двигатели, будут работать в обратном направлении, что может привести к необратимой неисправности.

Итак, для обнаружения последовательности фаз используется средство проверки последовательности трех фаз, которое состоит из логических элементов И-НЕ и ИЛИ.Если последовательность правильная, светодиоды будут вращаться по часовой стрелке, поскольку они не получают сигнал запуска от ворот.

Блок-схема устройства проверки чередования фаз

В этом проекте вентили И-НЕ и ИЛИ размещены таким образом, что они производят логический сигнал, который затем передается на микроконтроллер. Если последовательность изменяется, то ворота генерируют входной сигнал для микроконтроллера через таймер для управления светодиодами, чтобы они отображали изменение последовательности фаз, работая некоторое время по часовой стрелке и против часовой стрелки в течение некоторого времени после получения сигнала запуска.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
