Проходные изоляторы 10 кв наружной установки: Проходные изоляторы 10 кВ на токи 1600 А и 2000 А | АО «НПО»ИЗОЛЯТОР»

Содержание

Технические данные и размеры опорных и проходных изоляторов 1 и 10 кВ

Подробности
Категория: Подстанции

Тип изолятора

Номинальное напряжение, кВ

Номинальный ток, А

Выдерживаемое напряжение, кВ

Минимальная разрушающая нагрузка, Н

Масса, кг

Размеры,

мм, по рис.

Н

A

D

d

L

L1

Б

ОФ-1-375

1

11

3750

0,7

62



70

60







ОФ-10-375

10

47

3750

1. 5

120

82

60

ОФ-10-375ов

10

47

3750

2.9

190

150

160

62

.—

П-10/400-750

10

400

47

7500

5,5

165

450

310

130

ПК-10/1600-750

10

1600

47

7500

5,0

160

290

250

П-10/2000-2000

10

2000

47

20000

18,4

155

480

Примечание. В маркировке изоляторов буквы и цифры означают: О — опорный, Ф — фарфоровый, П — проходной, К — для комплектных распределительных устройств; 1 и 10 — номинальное напряжение. кВ: 600, 1600. 2000 — номинальный ток. А; 3750 и 20 000 — минимальная разрушающая нагрузка. Н.


Опорные изоляторы:
а — ОФ-1-375; б — ОФ-10-375ов; в — ОФ-10-373


Проходные изоляторы:
а — П-10/400-750; б — ПК-10/1600-750; в — П-10/2000-2000

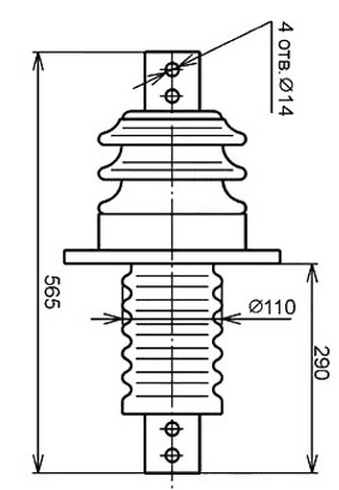

Изоляторы проходные

Каталог продукции

Изоляторы проходные

Изоляторы керамические проходные на напряжение свыше 1000 В
предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В частоты до 100 Гц, а также для закрытых токопроводов.

Условное обозначение изоляторов: И - изолятор, П - проходной, У - усиленное исполнение внешней изоляции. 10, 35 - номинальное напряжение в кВ. 630, 1000, 1600, 2000, 3150 - номинальный ток в А. 7,5; 12,5 - минимальная механическая разрушающая сила на изгиб в кН. УХЛ - климатическое исполнение (УХЛ - умеренный холодный климат), 1, 2 - категория размещения (1 - наружно-внутренняя установка, 2 - внутренняя установка).

Изоляторы соответствуют требованиям ГОСТ 20454 и ГОСТ 22229.

Изоляционная часть изготавливается из материала керамического электротехнического по ГОСТ 20419 подгруппа 110.

Арматура изоляторов изготавливается из алюминиевых сплавов по ГОСТ 1583.

Токоведущие части изоляторов изготавливаются из алюминия и алюминиевых сплавов по ГОСТ 15176. Возможна поставка изоляторов без шины.

Основные технические требования к изоляторам соответствуют указанным в таблице.

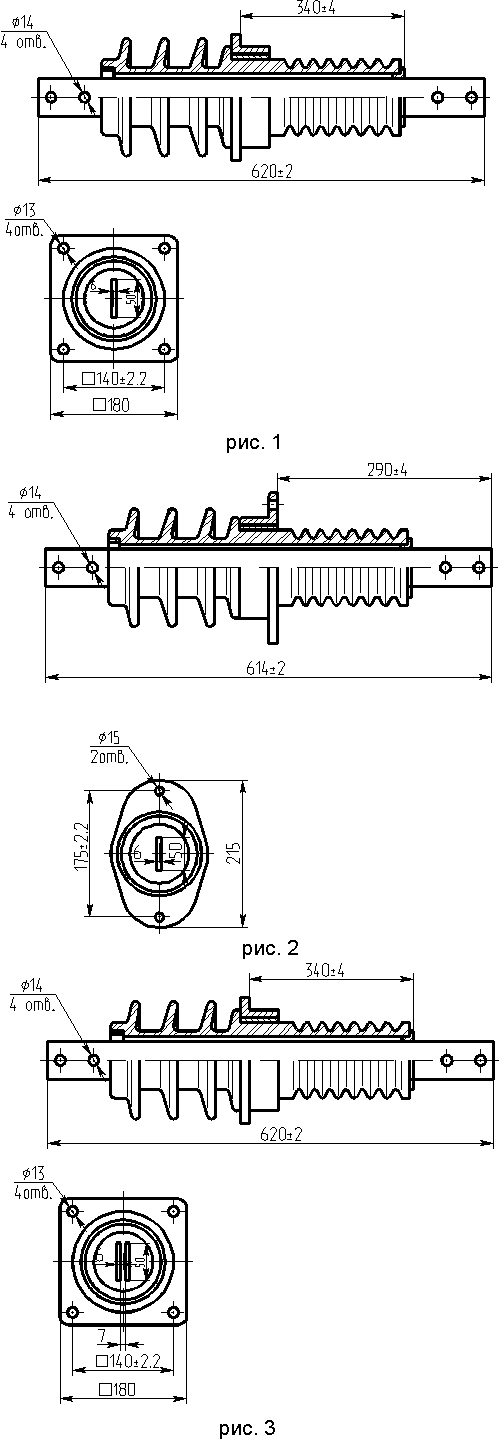

Тип изолятора Рис. № Номинальное напряжение, кВ Импульсное напряжение, кВ Номинальный ток, А
Минимальная механическая разрушающая сила при изгибе, кН
Длина пути утечки внешней изоляции, см, не менее Размеры, мм Масса, кг, не более
L L1 B S S1
ИПУ-10/630-7,5 УХЛ1 10 80 630 7,5
30
620 340 50 6 - 10
ИПУ-10/630-7,5-01 УХЛ1 620 340 50 6 - 10,3
ИПУ-10/630-7,5 М УХЛ1 614 290 50 6 -
10
ИПУ-10/1000-7,5 УХЛ1 1000 620 340 50 6 7 10
ИПУ-10/1000-7,5 М УХЛ1 614 290 50 6 7 10
ИПУ-10/1000-12,5 М УХЛ1
12,5
665 370 80 8 - 16
ИПУ-10/1600-12,5 УХЛ1 1600 665 370 80 8 9 17
ИПУ-10/2000-12,5 УХЛ1 2000 685 380 100 8 9 18
ИПУ-10/2000-12,5 М УХЛ1 700 380 80 10 12 16
ИПУ-10/3150-12,5 УХЛ1 3150 750 380 100 10 11 20
ИП-10/630-7,5 УХЛ2 630 7,5 - 470 250 50 6 - 7
ИП-10/1000-7,5 УХЛ2 1000 520 260 80 8 - 8
ИП-10/1600-7,5 УХЛ2 1600 520 260 80 8 10 9
ИП-35/630-7,5 УХЛ1 35 195 630 70 1056 521 50 6 - 30,5
ИП-35/1000-7,5 УХЛ1 1000 1056 521 50 6 8 38
ИП-35/1600-7,5 УХЛ1 1600 1056 521 60 8 8 39
ИП-35/1000-7,5 УХЛ2 1000 70 966 451 50 6 8 31
ИП-35/1600-7,5 УХЛ2 1600 966 451 60 8 10 32
ПУ-10/3150-12,5 О, У2* 10 - 3150 12,5 - 488 205 - - - 22,5

* Изолятор не имеет шины, климатическое исполнение – общеклиматическое, для районов с умеренным климатом.

Изоляторы проходные серии ИПТ, ИПТВ

Изоляторы предназначены для комплектации съемных трансформаторных вводов на напряжение до 35кВ включительно переменного тока частоты 50 и 60 Гц.

далее..
Технические характеристики проходных изоляторов на напряжение свыше 1000 В
далее..

Модельный ряд

Полный перечень проходных изоляторов
ООО "ЭЛИЗ" - Продажа электроизоляторов (изоляторов), г. Пермь

Наши новости

  Электрические сети России-2014

ООО «Энергосервис-Пермь» приглашает Вас посетить стенд нашей компании на ежегодной  специализированной выставке «Электрические сети России - 2014»

Архив

Спецпредложения

Распродажа неликвидной продукции

ООО "ЭЛИЗ" реализует по минимальной стоимости материалы и комплектующие.

далее..
Срочная продажа комплекса

Срочная продажа промышленных площадей. Псковская обл., г.Великие Луки, Октябрьский пр., д.115.

далее..
Аренда производственных площадей

ООО "ЭЛИЗ" предлагает доступную аренду площадей на ул. Репина, д. 98. Площадь 1000 квм, коммуникации, охрана. По вопросам аренды обращаться по тел. (342)274-04-27.

Проходные изоляторы и линейные вводы

Проходные изоляторы - это изоляторы, предназначение которых изолировать и передавать по проводнику электричество из одной среды в другую. Примерами сред, между которыми происходит передача электроэнергии, могут служить воздух-воздух, воздух-диэлектрик (масло, элегаз).

Это может быть путь от трансформатора ОРУ или линии ЛЭП, расположенных на улице, до ЗРУ, которое естественно расположено в помещении. Получается переход из одних атмосферных условий в другие. Кроме ЗРУ проходные изоляторы могут встречаться в масляном выключателе, силовом трансформаторе, КРУЭ. Эти два типа изоляторов (проходной и ввод трансформатора) в нормах и объемах испытаний даже объединены в один пункт.

Типы проходных изоляторов

Изоляторы классифицируются по:

  • области применения (для ЗРУ, КРУЭ, силовых трансформаторов, силовых трансформаторов тока, масляных выключателей, турбогенераторов, конденсаторов связи)
  • В этой статье речь пойдет только о проходных изоляторах для КРУ - “воздух-воздух”

  • классу напряжения (6, 10, 20, 35, 110, 150, 220...1150 )
  • Проходные изоляторы напряжением 6-35 кВ называют проходными изоляторами, а проходные изоляторы на напряжение свыше 110 кВ называют линейными вводами

  • типу (= или ~) и номиналу тока
  • материалу внешней изоляции (керамические, полимерные)
  • Раньше выпускали только керамические, в настоящее время выпускают как керамические, так и полимерные. У каждого из этих видов свои преимущества и недостатки

  • материалу внутренней изоляции (RIP, бумажно-масляная, воздух)
  • материалу токоведущей части (алюминий, медь)
  • армированный и неармированный

Изоляторы проходные 6-35 кВ

Для примера возьмем два самых распространенных типа проходных изоляторов: керамический ИП и полимерный ИПП. Изоляторы для ЗРУ выполняются армированными. Длина изолятора определяется номинальным напряжением, а толщина - номинальным током.

В зависимости от величины тока внутри изолятора может быть прямоугольная, круглая шина. Между шиной и внешней изоляцией нет внутренней изоляции.

Для проходных керамических существуют:

  • ГОСТ 22229-83 с общими техническими условиями (много текста)
  • ГОСТ 20454-85 с размерами, формами (много рисунков)

Среди прочих стандартных испытаний меня заставил поднять бровь вверх следующий пункт: изоляторы должны выдерживать трехминутное воздействие непрерывного потока искр, а еще испытание под дождем. Пункты правильные и ничего против я не имею, просто специфические. Хотел бы я посмотреть на такое испытание, любопытно оч.

Расшифруем маркировку на примере ИПУ-6/1000-12,5 УХЛ1:

  • И - изолятор
  • П - проходной
  • У - усиленное исполнение внешней изоляции
  • 6 - номинальное напряжение, кВ
  • 1000 - номинальный ток, А
  • 12,5 - минимальная разрушающая сила на изгиб, кН
  • УХЛ - климатическое исполнение
  • 1 - категория размещения по ГОСТ 15150-69

Для полимерных ПИ в качестве источника размеров и форм используют вышеобозначенный ГОСТ 20454-85, а для техусловий - ТУ 3494-015-59116459-07.

Расшифруем маркировку на примере ИППУ-6/1000-12,5-А4 УХЛ1, всё аналогично как и у вышеописанного фарфорового, кроме:

  • П - полимерная изоляция внешняя
  • А - параметр, отвечающий за модификацию по фланцу и размера присоединения к шине
  • 4 - степень загрязнения по ГОСТ 9920

В общем, всё тоже только есть вторая буква П, которая говорит о том, что в данном изоляторе вместо фарфора используется полимерный материал.

Вводы линейные от 110кВ и выше

Какое самое большое ЗРУ, где Вы бывали? Мне доводилось работать на ЗРУ-110 кВ. Такое закрытое, на две системы шин. Тогда правда я сайтом не занимался, поэтому фотографий не могу предоставить. Так вот там испытывали, среди ОПНов, ТНов и ТТ - проходные изоляторы 110кВ. Шли они с улицы в ЗРУ через стену. Правильнее получается их называть линейные вводы. В отличие от проходных высоковольтных изоляторов на напряжение до 35кВ у линейных вводов, кроме внешней, также имеется и внутренняя изоляция. Но обо всем по порядку.

В отличие от проходных изоляторов, о которых писалось выше, при конструировании линейных вводов большее внимание уделяют электрическим расчетам конструкции, из-за повышения роли явлений, которые возникают из-за перенапряжений. Тут важно учитывать распространение электрического поля в радиальном и аксиальном направлениях.

Типы: воздушные, маслонаполненные, конденсаторные.

Воздушные - это когда шина, а на ней покрышка фарфоровая. И чем выше напряжение, тем больше должно быть расстояние и тем причудливее форма изолятора. На высокие напряжения уже не применяют, так как нашли решения поэкономичнее и понадежнее.

Маслонаполненные - у них внутри масло, барьеры для увеличения прочности масла и металлические прокладки для снижения неравномерности поля.

Конденсаторные. В настоящее время самыми надежными и совершенными являются линейные вводы конденсаторного типа с RIP-изоляцией, которые выпускаются как с полимерной внешней изоляцией, так и фарфоровой покрышкой - тут уж на любителя. Если вы сразу представили могилку с надписью R.I.P., то Вы не один такой. В случае с линейными вводами расшифровка будет не rest in peace (“покойся с миром”), а Resin Impregnated Paper (“бумага, пропитанная смолой”). Хотя, с началом применения рип-изоляции, можно сказать покойтесь с миром воздушные и маслонаполненные линейные вводы.

Вот, к примеру, линейные вводы от фирмы “Изолятор”, подробнее можно прочитать в буклете.

В общем, вначале берут токопроводящую трубу, на неё наматывают слоями изоляционную бумагу и проводящие обкладки (для распределения электрополей в радиальном и аксиальном направлениях). Затем из полученной конструкции убирают газы и влагу методом сушки, а после происходит пропитка эпоксидным компаундом. Полученную заготовку механически обрабатывают и далее надеваются фарфоровые покрышки и втулка между ними. Между покрышкой и основной деталью пространство заполняют влагопоглащающим материалом, это всё дело стягивают. В случае с полимерной изоляцией, её наносят на основную деталь в специальной форме в специальном устройстве.

В качестве экрана для выравнивания электрополей у верхней и нижней частей вводов с фарфоровой изоляцией используется верхний и нижний фланцы, для вводов с полимерной изоляцией - верхний и нижний экраны.

В высоковольтных вводах также имеется измерительный вывод - это колпачок, под которым имеется возможность измерить величину внутренней изоляции.

Отдельно перечислю достоинства вводов с полимерной изоляцией, воспользовавшись проспектом одной из фирм-производителей: сухость, пожаробезопасность, не требует обслуживания, высокая трекингостойкость, гидрофобность внешней изоляции, сниженный риск повреждений при транспортировке, отсутствие ограничений по углу установки, стабильные свойства изоляции на протяжении всего срока эксплуатации.

Пишут, что даже, если её не чистить, то всё будет “не бяды”. Интересно услышать мнения тех, у кого это оборудование в эксплуатации.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Изоляторы



Различают изоляторы следующих видов: опорные, проходные и подвесные. Изоляторы должны отвечать ряду требований, определяющих их электрические и механические характеристики, в соответствии с назначением и номинальным напряжением, а также загрязненностью воздуха в районе установки.

К электрическим характеристикам относятся: номинальное напряжение, пробивное напряжение, разрядные и выдерживаемые напряжения промышленной частоты в сухом состоянии и под дождем, импульсные 50%-ные разрядные напряжения обеих полярностей. Основной механической характеристикой является минимальная разрушающая нагрузка, Н, приложенная к головке изолятора в направлении, перпендикулярном оси, а также жесткость или отношение силы, приложенной к головке изолятора в направлении. перпендикулярном оси, к отклонению головки от вертикали, Н/мм.

Жесткость опорных изоляторов зависит от их конструкции и номинального напряжения. Изоляторы для напряжения до 35 кВ включительно обладают очень большой жесткостью, поскольку высота их относительно мала. Изоляторы для более высоких напряжений имеют большую высоту и меньшую жесткость. Она составляет в зависимости от конструкции от 300 до 2000 Н/мм для изоляторов 110 кВ и 150-200 Н/мм для изоляторов 220 кВ. Это означает, что при КЗ головки изоляторов заметно отклоняются от своего нормального положения под действием электродинамических сил на проводники. Однако изоляторы не разрушаются при условии, что нагрузка на головку не превышает минимальной разрушающей нагрузки.

Опорные изоляторы предназначены для изоляции и крепления шин или токоведущих частей аппаратов на заземленных металлических или бетонных конструкциях, а также для крепления проводов воздушных линий на опорах. Их можно разделить на стержневые и штыревые.

Опорные стержневые изоляторы для внутренней установки

Рис.1. Опорный стержневой изолятор для внутренней установки
серии ИО 10 кВ с квадратным фланцем и колпаком

Опорные стержневые изоляторы для внутренней установки серии ИО изготовляют для номинальных напряжений от 6 до 35 кВ. Они имеют фарфоровое коническое тело с одним небольшим ребром (рис.1). Снизу и сверху предусмотрены металлические детали (армировка) для крепления изолятора на основании и крепления проводника на изоляторе.

Высота фарфорового тела определяется номинальным напряжением. Диаметр тела и вид армировки определяются минимальной разрушающей нагрузкой: чем больше последняя, тем прочнее должен быть укреплен изолятор на основании. Изоляторы, рассчитанные на значительную механическую нагрузку, имеют снизу квадратные фланцы с отверстиями для болтов, а сверху - металлические колпаки с нарезными отверстиями для крепления шинодержателя и проводника. Элементы арматуры охватывают тело изолятора и соединены с фарфором цементным составом.

Изоляторы серии ИО изготовляют с минимальной разрушающей нагрузкой от 3,75 до 30 кН.

Опорные стержневые изоляторы для наружной установки

Рис.2. Опорный стержневой изолятор для наружной установки серии ИОС 110 кВ

Опорные стержневые изоляторы для наружной установки серии ИОС (рис.2) отличаются от изоляторов описанной выше конструкции более развитыми ребрами, благодаря которым увеличивается разрядное напряжение под дождем. Их изготовляют для номинальных напряжений от 10 до 110 кВ. Минимальная разрушающая нагрузка находится в пределах от 3 до 20 кН.

Опорные штыревые изоляторы

Рис.3. Опорный многоэлементный изолятор (мультикон) 245 кВ

Опорные штыревые изоляторы серии ОНШ также предназначены для наружной установки. Они имеют фарфоровое тело с далеко выступающими ребрами (крыльями) для защиты от дождя. Длина пути тока утечки по поверхности диэлектрика значительно больше соответствующего пути тока утечки по изолятору, предназначенному для внутренней установки. Изолятор укрепляется на основании с помощью чугунного штыря с фланцем.

Для крепления токоведущих частей предусмотрен чугунный колпак с нарезными отверстиями. Штыревые изоляторы изготовляют для номинальных напряжений от 10 до 35 кВ и минимальной разрушающей нагрузки от 5 до 20 кН. Изолятор, показанный на рис.3, рассчитан на номинальное напряжение 35 кВ. Штыревые изоляторы 110-220 кВ представляют собой колонки из нескольких изоляторов 35 кВ.

Рис.4. Опорный штыревой изолятор для наружной установки серии ОНШ 35 кВ

В Англии, Франции и других странах строят опорно-штыревые изоляторы (рис.4), составленные из большого числа фарфоровых элементов 2, соединенных между собой цементной связкой 3, получившие название «мультикон». Вверху изолятора крепится колпак 1, а внизу - металлический фланец. Высота изолятора для напряжения 245 кВ составляет 2300 мм. Такие изоляторы, собранные в одиночные колонки, используются в РУ до 765 кВ. Они обладают малой жесткостью и в то же время высокой прочностью на изгиб.

Проходные изоляторы

Проходные изоляторы предназначены для проведения проводника сквозь заземленные кожухи трансформаторов и аппаратов, стены и перекрытия зданий.

Проходные изоляторы для внутренней установки до 35 кВ включительно имеют полый фарфоровый корпус без наполнителя с небольшими ребрами. Для крепления изолятора в стене, перекрытии предусмотрен фланец, а для крепления проводника - металлические колпаки. Длина фарфорового корпуса определяется номинальным напряжением, а диаметр внутренней полости - сечением токоведущих стержней, следовательно, номинальным током.

Рис.5. Проходной изолятор для внутренней установки 10 кВ, 250-630 А

Рис.6. Проходной изолятор для внутренней установки 20 кВ, 8000-12500 А

Изоляторы с номинальным током до 2000 А (рис.5) снабжены алюминиевыми стержнями прямоугольного сечения. Изоляторы с номинальным током свыше 2000 А (рис.6) поставляются без токоведущих стержней. Размеры внутренней полости выбраны здесь достаточными, чтобы пропустить через изолятор шину или пакет шин прямоугольного сечения, а при очень большом токе - трубу круглого сечения.

Фланцы и колпаки, в особенности у изоляторов с большим номинальным током, изготовляют из немагнитных материалов (специальных марок чугуна, а также силумина - сплава на основе алюминия и кремния) во избежание дополнительных потерь мощности от индуктированных токов. У изоляторов, предназначенных для ввода жестких и гибких шин в здания РУ или шкафы КРУ наружной установки, часть фарфорового корпуса, обращенная наружу, имеет развитые ребра (рис.7) для увеличения разрядного напряжения под дождем.

Рис.7. Проходной изолятор наружно-внутренней установки 35 кВ, 400-630 А

Проходные изоляторы 110 кВ и выше в зависимости от назначения получили названия линейных или аппаратных вводов. Кроме фарфоровой они имеют бумажно-масляную изоляцию. На токоведущий стержень наложены слои кабельной бумаги с проводящими прокладками между ними. Размеры слоев бумаги и прокладок выбраны так, чтобы обеспечить равномерное распределение потенциала как вдоль оси, так и в радиальном направлении.

Рис.8. Герметизированный бумажно-масляный ввод 500 кВ с выносным бачком давления

Ввод (рис.8) состоит из следующих частей: металлической соединительной втулки 1, предназначенной для закрепления ввода в кожухе аппарата или в проеме стены, верхней 2 и нижней 3 фарфоровых покрышек, защищающих внутреннюю изоляцию от атмосферной влаги и служащих одновременно резервуаром для масла, заполняющего ввод. Вводы, предназначенные для аппаратов с маслом, имеют укороченную нижнюю часть; это объясняется более высоким разрядным напряжением по поверхности фарфора в масле сравнительно с разрядным напряжением в воздухе.

Вводы обычно герметизированы. Для компенсации температурных изменений в объеме масла предусмотрены компенсаторы давления, встроенные в верхнюю часть ввода или помещенные в особый бачок давления 4, соединенный с вводом гибким трубопроводом. Вводы имеют измерительное устройство, которое служит для контроля давления в системе ввод-бак.

Подвесные изоляторы

Подвесные изоляторы предназначены для крепления многопроволочных проводов к опорам воздушных линий и РУ. Их конструируют так, чтобы они могли противостоять растяжению.

Рис.9. Подвесной тарельчатый изолятор

Тарельчатый изолятор (рис.9) имеет фарфоровый или стеклянный корпус в виде диска с шарообразной головкой. Нижняя поверхность диска выполнена ребристой для увеличения разрядного напряжения под дождем, а верхняя поверхность диска - гладкой, с небольшим уклоном для стекания дождя. Внутри фарфоровой (стеклянной) головки цементом закреплен стальной оцинкованный стержень. Сверху фарфоровую головку охватывает колпак из чугуна с гнездом для введения в него стержня другого изолятора или ушка для крепления гирлянды к опоре. Число изоляторов в гирлянде выбирают в соответствии с номинальным напряжением.

Внутренней и наружной поверхностям фарфоровой головки придана такая форма, чтобы при тяжении провода фарфор испытывал только сжатие (как известно, прочность фарфора при сжатии значительно больше, чем при растяжении). Так обеспечивают высокую механическую прочность тарельчатых изоляторов. Они способны выдерживать тяжения порядка 104-105Н. Механическую прочность подвесных изоляторов характеризуют испытательной нагрузкой, которую изоляторы должны выдерживать в течение 1 ч без повреждений.

Расчетную нагрузку на тарельчатые изоляторы принимают равной половине часовой испытательной.

В местностях, прилегающих к химическим, металлургическим, цементным заводам, воздух содержит значительное количество пыли, серы и других веществ, которые образуют на поверхности изоляторов вредный осадок, снижающий их электрическую прочность. Вблизи моря и соленых озер воздух имеет большую влажность и содержит значительное количество соли, которая также образует вредный осадок.

Нормальные изоляторы, используемые в районах, удаленных от источников загрязнения, имеют отношение длины пути утечки к наибольшему рабочему напряжению около 1,5 см/кВ. Для РУ, подверженных загрязнению, применяют изоляторы особой конструкции или увеличивают число изоляторов в гирляндах. Прибегают также к периодической обмывке или обтирке изоляторов.

Рис.10. Подвесной изолятор для местностей с загрязненным воздухом

Тарельчатые изоляторы, предназначенные для местностей с загрязненным воздухом (рис.10), имеют увеличенную длину пути тока утечки и выполнены так, чтобы поверхность их была в наибольшей мере доступна очищающему действию дождя и ветра.

При одинаковой степени загрязнения и увлажнения разрядные напряжения у изоляторов особой конструкции приблизительно в 1,5 раза выше, чем у изоляторов обычного исполнения.



2.3. Выбор изоляторов.

В распределительных устройствах шины крепятся на опорных, проходных и подвесных изоляторах.

Выбор подвесных изоляторов.

На стороне ВН. Выбираем в качестве поддерживающих и натяжных изоляторов для ошиновки ОРУ 110 кВ подвесные линейные полимерные изоляторы ЛК70/110–III, имеющие массу 6,47 кг (с арматурой), рассчитанные на механическую разрушающую силу при растяжении не менее 70 кН и предназначенные для III степени загрязнения атмосферы [7, табл. 50.14].

На стороне СН. Выбираем подвесные линейные полимерные изоляторы ЛК70/35–III, имеющие массу 3,6 кг (с арматурой), рассчитанные на механическую разрушающую силу при растяжении не менее 70 кН и предназначенные для III степени загрязнения атмосферы [7, табл. 50.14].

Выбор проходных изоляторов.

Проходные изоляторы предназначены для проведения проводника сквозь заземленные кожухи трансформаторов и аппаратов, стены и перекрытия зданий. Проходные изоляторы выбираются по:

  • напряжению Uуст ≤ Uном;

  • номинальному току Imax ≤ Iном;

  • допустимой нагрузке Fрасч ≤ 0,6·Fразр.

На стороне НН выбираем проходной изолятор наружно-внутренней установки ИП-10/3150-3000УХЛ2 по [5 табл. 5.8] с Fразр = 30000 Н; Uном = 10 кВ; Iном = 3150 А.

Выполним проверку:

10 кВ ≤ 10 кВ

2020,7 А ≤ 3150 А.

Разрывное усилие, Н:

где Кф – коэффициент формы, Кф = 0,5;

Выбранный проходной изолятор ИП-10/3150-3000УХЛ2 подходит по всем условиям.

Выбор опорных изоляторов.

На стороне ВН. Выбираем высоковольтные опорные стержневые полимерные изоляторы ОСК-10-110/450-III-УХЛ1 с защитной оболочкой из кремнийорганической резины с Fразр =10 кН=10000 Н; Uном = 110 кВ.

Выполним проверку:

110 кВ = 110 кВ

Разрывное усилие по (2.14) при Кф = 1,0:

Выбранный изолятор ОСК-10-110/450-III-УХЛ1 подходит по всем условиям.

На стороне СН. Выбираем высоковольтные опорные стержневые полимерные изоляторы ОСК-4-35/190-III-УХЛ3 с защитной оболочкой из кремнийорганической резины с Fразр=5 кН= 5000 Н; Uном = 35 кВ.

Выполним проверку:

35 кВ = 35 кВ

Выбранный изолятор ОСК-4-35/190-III-УХЛ3 подходит по всем условиям.

На стороне НН. Выбираем высоковольтные опорные стержневые полимерные изоляторы ОСК-6-10/85-III-УХЛ1(3) с Fразр =6 кН=6000 Н; Uном = 10 кВ.

Выполним проверку:

10 кВ ≤ 10 кВ

Выбранный изолятор ОСК-6-10/85-III-УХЛ1(3) подходит по всем условиям.

В табл. 2.2 сведем выбранные изоляторы.

Таблица 2. 2

Принятые изоляторы на участках электрической схемы

Участок схемы

Тип изолятора

Система-трансформатор

ЛК70/110–III, ОСК-10-110/450-III-УХЛ1

Трансформатор-РУ 35 кВ, РУ-35 кВ

ЛК70/35–III, ОСК -4-35/190-III-УХЛ3

Трансформатор-РУ 10 кВ, РУ-10 кВ

ОСК -6-10/85-III-УХЛ1, ИП-10/3150-3000УХЛ2

2.4. Выбор высоковольтных выключателей.

Выключатель – это коммутационный аппарат, предназначенный для включения и отключения тока.

Выключатель является основным аппаратом в электрических установках, он служит для отключения и включения в цепи в любых режимах: длительная нагрузка, перегрузка, короткое замыкание, холостой ход, несинхронная работа. Наиболее тяжелой и ответственной операцией является отключение токов КЗ и включение на существующее короткое замыкание.

Выберем выключатели на BН (Q1-Q3 рис. 1.5).

Согласно рассчитанным значениям максимальных токов, протекающих по линиям, подходящим к трансформаторам, к установке принимаем выключатели ВГБУ-110-40/2000У1 – элегазовые баковые выключатели наружной установки со встроенными трансформаторами тока, оснащённые пневматическим приводом [8, с. 51–53]. Условия выбора, данные аппарата и сети сведем в табл. 2.3.

Тепловой импульс тока КЗ по (2.7):

Таблица 2.3

Выбор выключателей на ВН

Место установки

Тип оборудования

Условия выбора

Данные аппарата

Данные сети

Q1 – Q3

ВГБУ-110-40/2000У1

Uном≥Uсети

Iном≥Iрmax

Iоткл. н.≥ Iкi(3)

I2тер. ∙ tтер≥ Bк

iдин≥iуд

Uном = 110 кВ

Iном = 2000 А

Iоткл. н. = 40 кА

I2тер. ∙ tтер=1611 кА2 ∙ с

iдин = 102 кА

Uсети = 110 кВ

Iрmax = 183,7 А

Iкi(3) = 3,48 кА

Bк = 12,2 кА2 ∙ с

iуд = 6,10 кА

Выберем выключатели на СН (Q4-Q12 рис. 1.6).

На данном напряжении к установке принимаем элегазовые выключатели ВГБЭ-35-IV-12,5/630 УХЛ2 со встроенными трансформаторами тока [8, с. 41–44].

Условия выбора, данные аппарата и сети сведем в табл. 2.4.

Таблица 2.4

Выбор выключателей на СН

Место установки

Тип оборудования

Условия выбора

Данные аппарата

Данные сети

Q4 – Q12

ВГБЭ-35-IV-12,5/630 УХЛ2

Uном≥Uсети

Iном≥Iрmax

Iоткл. н.≥ Iкi(3)

I2тер. ∙ tтер≥ Bк

iдин≥iуд

Uном = 35 кВ

Iном = 630 А

Iоткл. н. = 12,5 кА

I2тер. ∙ tтер=80,6 кА2 ∙ с

iдин = 35 кА

Uсети = 35 кВ

Iрmax = 577,4 А

Iкi(3) = 4,07 кА

Bк =8,6 кА2 ∙ с

iуд = 8,86 кА

Выберем выключатели на НН (Q13-Q23 рис. 1.7).

На данном напряжении к установке принимаем вакуумные выключатели внутреннего исполнения ВВЭ-М−10−20/3150У3 и ВВЭ-М−10−20/630У3 [8, с. 33−35].

Условия выбора, данные аппарата и сети сведем в табл. 2.5.

Таблица 2.5

Выбор выключателей на НН

Место установки

Тип оборудования

Условия выбора

Данные аппарата

Данные сети

Q13 – Q15

ВВЭ-М−10−20/3150У3

Uном≥Uсети

Iном≥Iрmax

Iоткл. н.≥ Iкi(3)

I2тер. ∙ tтер≥ Bк

iдин≥iуд

Uном = 10 кВ

Iном = 3150 А

Iоткл. н. = 20 кА

I2тер. ∙ tтер=213 кА2 ∙ с

iдин = 52 кА

Uсети = 10 кВ

Iрmax =2020,7 А

Iкi(3) = 5,99 кА

Bк = 19,1 кА2 ∙ с

iуд = 14,74 кА

Q16 – Q23

ВВЭ-М−10−20/630У3

Uном≥Uсети

Iном≥Iрmax

Iоткл. н.≥ Iкi(3)

I2тер. ∙ tтер≥ Bк

iдин≥iуд

Uном = 10 кВ

Iном = 630 А

Iоткл. н. = 20 кА

I2тер. ∙ tтер=213 кА2 ∙ с

iдин = 52 кА

Uсети = 10 кВ

Iрmax = 360,8 А

Iкi(3) = 5,99 кА

Bк = 19,1 кА2 ∙ с

iуд = 14,74 кА

Выбранные выключатели 10 кВ удовлетворяют всем заданным условиям.

New CWB 10KV / 1000A Настенная втулка из медного проводника для внутренних и наружных работ 10KV 1000A Стенная втулка высокого давления для электростанций | Шпиндель станка |

Новая настенная втулка из медного проводника CWB-10KV / 1000A для использования внутри помещений и на открытом воздухе

Стенная втулка высокого давления 10KV 1000A для электростанций

Примечание: когда посылка прибыла на вашу таможню, пожалуйста, оплатите

налог и забрать посылку, мы не несем ответственности за

любые таможенные пошлины или налог на импорт

, если ваше место удалено, необходимо заплатить 35 долларов США.

Спецификация:

Наименование продукта: Настенный ввод высокого давления из медного провода
Модель: CWB-10KV / 1000A
Номинальное напряжение: 10KV
Номинальный ток: 1000A
Нагрузка на повреждение при изгибе: не менее 7,7 кН
Размер: 59 * 20 * 20 см
Вес: 12 кг

Характеристики

Изображение показывает:

Характеристики

Корпус состоит из фарфора, металлической арматуры, монтажных фланцев и токопроводящих рядов (стержней).

Использование и классификация

Фарфоровые вводы со стенкой используются в распределительных устройствах электростанций и подстанций и

высоковольтные электрические устройства для проводов, проходящих через заземленные перегородки, стены или электрическое оборудование

корпуса, поддерживающие токопроводящие части для их изоляции от земли или корпуса.
Фарфоровые кожухи с стенкой можно разделить на внутренние и наружные, сквозные фарфоровые кожухи.

в зависимости от среды их использования.По разным проводникам, проходящим через центр, он

можно разделить на фарфоровые вводы через стену, медные проводники из фарфора

проходные изоляторы и фарфоровые проходные изоляторы с алюминиевыми проводниками.
Когда медный проводник напрямую подсоединен к сборной шине, легко может возникнуть гальваническая коррозия.

Если температура контактной поверхности поднимется слишком высоко, стык перегорит и снизит срок службы оборудования.

Поэтому следует использовать переходное соединение медь-алюминий, но это доставит неудобства конструкции.

на месте. Кожух решает указанную выше проблему.
Внутренние и наружные настенные фарфоровые кожухи собираются из фарфоровых деталей, проводящих

стержни, металлическая арматура с обоих концов и монтажные фланцы. Фарфоровая проходная втулка сборной шины

собран из фарфора, металлической арматуры с обоих концов, шинопровода и монтажного фланца.

Условия окружающей среды
1) Внутренний кожух
Температура окружающей среды не выше +40 ° C, не ниже -40 ° C
Высота не превышает 1000 м
Среднемесячная относительная влажность не более 90%
Окружающий воздух не должно быть агрессивных или легковоспламеняющихся газов, водяного пара и т. д.
Отсутствие частых сильных вибраций

2) Внешний кожух
Температура окружающей среды не выше +40 ° C, не ниже -40 ° C;
Высота не превышает 1000 м;
Скорость ветра не более 34 м / с
Степень загрязнения воздуха в среде, в которой используется продукт, классифицируется на

4 уровня согласно GB / T5582, такие как I, II, III, IV;
Нет частой сильной вибрации

Новый CWB 10KV / 1000A Настенная втулка из медного проводника для внутренних и наружных работ 10KV 1000A Стенная втулка высокого давления для электростанций | Шпиндель станка |

Новая настенная втулка из медного проводника CWB-10KV / 1000A для использования внутри помещений и на открытом воздухе

Стенная втулка высокого давления 10KV 1000A для электростанций

Примечание: когда посылка прибыла на вашу таможню, пожалуйста, оплатите

налог и забрать посылку, мы не несем ответственности за

любые таможенные пошлины или налог на импорт

, если ваше место удалено, необходимо заплатить 35 долларов США.

Спецификация:

Наименование продукта: Настенный ввод высокого давления из медного провода
Модель: CWB-10KV / 1000A
Номинальное напряжение: 10KV
Номинальный ток: 1000A
Нагрузка на повреждение при изгибе: не менее 7,7 кН
Размер: 59 * 20 * 20 см
Вес: 12 кг

Характеристики

Изображение показывает:

Характеристики

Корпус состоит из фарфора, металлической арматуры, монтажных фланцев и токопроводящих рядов (стержней).

Использование и классификация

Фарфоровые вводы со стенкой используются в распределительных устройствах электростанций и подстанций и

высоковольтные электрические устройства для проводов, проходящих через заземленные перегородки, стены или электрическое оборудование

корпуса, поддерживающие токопроводящие части для их изоляции от земли или корпуса.
Фарфоровые кожухи с стенкой можно разделить на внутренние и наружные, сквозные фарфоровые кожухи.

в зависимости от среды их использования.По разным проводникам, проходящим через центр, он

можно разделить на фарфоровые вводы через стену, медные проводники из фарфора

проходные изоляторы и фарфоровые проходные изоляторы с алюминиевыми проводниками.
Когда медный проводник напрямую подсоединен к сборной шине, легко может возникнуть гальваническая коррозия.

Если температура контактной поверхности поднимется слишком высоко, стык перегорит и снизит срок службы оборудования.

Поэтому следует использовать переходное соединение медь-алюминий, но это доставит неудобства конструкции.

на месте. Кожух решает указанную выше проблему.
Внутренние и наружные настенные фарфоровые кожухи собираются из фарфоровых деталей, проводящих

стержни, металлическая арматура с обоих концов и монтажные фланцы. Фарфоровая проходная втулка сборной шины

собран из фарфора, металлической арматуры с обоих концов, шинопровода и монтажного фланца.

Условия окружающей среды
1) Внутренний кожух
Температура окружающей среды не выше +40 ° C, не ниже -40 ° C
Высота не превышает 1000 м
Среднемесячная относительная влажность не более 90%
Окружающий воздух не должно быть агрессивных или легковоспламеняющихся газов, водяного пара и т. д.
Отсутствие частых сильных вибраций

2) Внешний кожух
Температура окружающей среды не выше +40 ° C, не ниже -40 ° C;
Высота не превышает 1000 м;
Скорость ветра не более 34 м / с
Степень загрязнения воздуха в среде, в которой используется продукт, классифицируется на

4 уровня согласно GB / T5582, такие как I, II, III, IV;
Нет частой сильной вибрации

Новая настенная втулка высокого давления 10 кВ, 1500 А Стенная втулка из медного проводника для внутренних и наружных работ CWB 10 кВ / 1500 А для электростанций | Шпиндель станка |

Уведомление:

когда посылка прибыла на вашу таможню, пожалуйста, оплатите налог и заберите посылку

, мы не несем ответственности за какие-либо таможенные пошлины или налог на импорт

, если ваше место удалено, то нужно заплатить 38 долларов США.

Спецификация:

Наименование продукта: Настенный ввод высокого давления из медного провода
Модель: CWB-10KV / 1500A
Номинальное напряжение: 10 кВ
Номинальный ток: 1500A
Нагрузка на повреждение при изгибе: не менее 7,7 кН
Размер: 63 * 28 * 28 см
Вес: 25 кг

Изображение показывает:

Характеристики

Корпус состоит из фарфора, металлической арматуры, монтажных фланцев и токопроводящих рядов (стержней).

Использование и классификация

Фарфоровые вводы со стенкой используются в распределительных устройствах электростанций и подстанций и

высоковольтные электрические устройства для проводов, проходящих через заземленные перегородки, стены или электрическое оборудование

корпуса, поддерживающие токопроводящие части для их изоляции от земли или корпуса.
Фарфоровые кожухи с стенкой можно разделить на внутренние и наружные, сквозные фарфоровые кожухи.

в зависимости от среды их использования.По разным проводникам, проходящим через центр, он

можно разделить на фарфоровые вводы через стену, медные проводники из фарфора

проходные изоляторы и фарфоровые проходные изоляторы с алюминиевыми проводниками.
Когда медный проводник напрямую подсоединен к сборной шине, легко может возникнуть гальваническая коррозия.

Если температура контактной поверхности поднимется слишком высоко, стык перегорит и снизит срок службы оборудования.

Поэтому следует использовать переходное соединение медь-алюминий, но это доставит неудобства конструкции.

на месте. Кожух решает указанную выше проблему.
Внутренние и наружные настенные фарфоровые кожухи собираются из фарфоровых деталей, проводящих

стержни, металлическая арматура с обоих концов и монтажные фланцы. Фарфоровая проходная втулка сборной шины

собран из фарфора, металлической арматуры с обоих концов, шинопровода и монтажного фланца.

Условия окружающей среды
1) Внутренний кожух
Температура окружающей среды не выше +40 ° C, не ниже -40 ° C
Высота не превышает 1000 м
Среднемесячная относительная влажность не более 90%
Окружающий воздух не должно быть агрессивных или легковоспламеняющихся газов, водяного пара и т. д.
Отсутствие частых сильных вибраций

2) Внешний кожух
Температура окружающей среды не выше +40 ° C, не ниже -40 ° C;
Высота не превышает 1000 м;
Скорость ветра не более 34 м / с
Степень загрязнения воздуха в среде, в которой используется продукт, классифицируется на

4 уровня согласно GB / T5582, такие как I, II, III, IV;
Нет частой сильной вибрации

Sunnysky x2814 900kv 1000kv 1100kv 1250kv бесколлекторный двигатель outrunner Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы оформили заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Набор втулок для фрезерного станка из 10 предметов с чемоданом

  • 5.0 из 5 звезд

    по SR на

    Отличный способ сделать шаблоны полезными

    Я получил этот набор для использования в сочетании с Jasper Base Plate адаптер (также продаются в местном Woodcraft, слава Богу). Это был мой первый опыт использования таких втулок, и все, что другие говорили о превосходной подгонке, хорошем скольжении вокруг отверстия шаблона и по всем сервисам шаблонов, я второй с большой страстью! Это помогло моему первому использованию добиться удивительного и быстрого успеха.Обратите внимание, что этот набор имеет те же размеры, что и стандартный набор Porter-Cable, а также дополнительный размер, НЕ входящий в последний набор (самый большой размер). Очень хорошее соотношение цены и качества!

  • 5.0 из 5 звезд

    по Nlrwilson на

    WoodCraft-Bushings установить высший уровень

    Я дизайнер позывных. Мне нужен был шаблон для изготовления деревянных ящиков, которых не существует. Я разработал один и с помощью этого инструмента сделал красивый шаблон.

  • 5.0 из 5 звезд

    по Крыса пустыни Том на

    Позволяет использовать шаблоны 1/4 INN

    Они особенно полезны, потому что вы можете использовать четвертьдюймовую древесноволокнистую плиту высокой плотности для изготовления шаблонов, которая является более прочным выбором, чем МДФ, и остается плоской лучше, чем слой. Это хорошо при создании большого количества копий произведения. Короткий выступ также позволяет вырезать более глубокую канавку или дадо более короткой и стабильной коронкой.

  • 4.0 из 5 звезд

    по Roverr на

    Именно то, что я ожидал, а также построил

    Красиво построено

  • 5.0 из 5 звезд

    по Ген на

    Essential product - отличный ассортимент

    Без него невозможно работать с шаблоном - необходимое оборудование в wwprkshop

  • 5.0 из 5 звезд

    по JBarleycorn на

    "Мелочи много значат"

    Этот набор содержит более широкий диапазон размеров, чем большинство других, и, исходя из ваших слов, я знал, что он будет хорошо сделан, но я купил его не только из-за этого. Я, как и многие другие, кто гордится нашей работой и материалами, которые мы используем, также склонен гордиться инструментами, с которыми мы работаем. Да, есть определенная эстетика в выборе латуни по сравнению с гораздо более пешеходным набором из алюминия или плакированной низкосортной стали, но у латуни есть и другие преимущества.Латунь обладает определенной смазывающей способностью, которая позволяет ей скользить по дереву без особого давления, тем самым снижая вероятность испортить работу. Вот почему некоторые ловят рыбу нахлыстом, а некоторые обходятся согнутой булавкой и веревкой.

  • 4.0 из 5 звезд

    по Coopercgfo на

    Хороший комплект втулок

    Эти втулки хорошего качества и подходят для той работы, для которой они предназначены. Если вы новичок в работе по дереву, убедитесь, что вы понимаете, какие «другие» элементы вам нужны для маршрутизатора, прежде чем думать, что это все.убедитесь, что ваша вспомогательная база будет работать, в противном случае купите новую одновременно (экономия времени, усилий и разочарований).

  • 5.0 из 5 звезд

    по 3 пальчатый пол на

    Комплект втулок

    Хороший выбор. Отличный случай. Валы подходящей длины (не слишком длинные).

  • 5.0 из 5 звезд

    по Богатый на

    Отличная цена за отличный комплект втулок

    Эти втулки просты в использовании и идеально подходят для основания маршрутизатора и зажимного приспособления для ПК, на котором я впервые их использовал. Отличная цена продажи!

  • 5.0 из 5 звезд

    по шланг на

    Хороший комплект по достойной цене

    Подходит к моему Dewalt 618 как в режиме погружения, так и в фиксированном. Легко прикрепляется, но некоторые из них ослабляются при использовании. было бы неплохо иметь две плоские стороны, на которые можно было бы воткнуть гаечный ключ. Хороших размеров, хорошо обработанных и круглых, без плоских пятен, которые я не нашел.

  • 5. 0 из 5 звезд

    по Том на

    Отличное качество

    Эти втулки сделаны очень хорошо; хорошо обработанный и очень точный с точки зрения габаритных характеристик.Я проверил каждую втулку цифровым штангенциркулем, и они были либо точно по деньгам, либо очень, очень близки. Я очень доволен этим продуктом.

  • 5.0 из 5 звезд

    по Столяр100 на

    Комплект втулок

    Хорошо сделанная установка (и). Точно так же, как рекламируется

  • 4.0 из 5 звезд

    по рис на

    именно то, что мне нужно для моего проекта

    отлично, рекомендую всем

  • 5.0 из 5 звезд

    по Джейк на

    Качество по разумной цене!

    Роутер работает! Готово!

  • 4.0 из 5 звезд

    по Коллекционер по дереву на

    Отличное качество

    Если вы собираетесь вложить деньги в 2 маршрутизатора, чтобы отрезать ласточкин хвост с помощью приспособления; Один для хвостов, один для булавок; тогда вам также необходимо приобрести 2 набора втулок, чтобы каждый маршрутизатор оставался настроенным после обнуления.

  • 5.0 из 5 звезд

    по пчела на

    отличный набор

    Искал набор, отличный. Работает отлично. Люблю футляр, чтобы держать их всех вместе. рекомендую всем

  • 5.0 из 5 звезд

    по Дон на

    Очень хороший набор

    Хороший набор втулок. Одна и та же глубина для меня - плюс. Корпус неплохой, но мне важно то, что внутри.Очень доволен.

  • 5.0 из 5 звезд

    по Суффара на

    Подходит для

    Хорошая посадка.

  • 5.0 из 5 звезд

    по HEP на

    красивый набор

    Просто начинаю пользоваться роутером, и это хороший набор. Все еще изучаю способы его использования.

  • 4.0 из 5 звезд

    по Немецкий дог на

    Комплект из 10 втулок для фрезерного станка = хорошее качество

    Втулки потрясающие. .. дело немного шаткое.

  • 4.0 из 5 звезд

    по genedc на

    Хорошо обработанный и красивый набор

    по сравнению с другими продуктами других компаний, этот выделялся лучше

  • 4.0 из 5 звезд

    по bobc на

    Хороший набор!

    Я только что подобрал их, когда они поступили в продажу [$] Первоначальные мысли отличные: из всех внутренних и внешних диаметров 5 были +/- 0. 0010 "того, что они должны были быть, а остальные были меньше, чем это! Таким образом, качество обработки там по сравнению с обзорами, которые я читал о других наборах. У них есть глубина буртика 15/64". Резьба тоже приятная и гладкая, первоначальные мысли по корпусу хорошие. Втулки надежно удерживаются. Время покажет, как держатся петли и защелки.

  • 4.0 из 5 звезд

    по Ларри в Лиме на

    Отличный товар, сырный футляр

    Втулки отличные, все имеют одинаковую «глубину», в отличие от многих комплектов втулок.Чехол определенно немного дешев, но в большинстве случаев он не вечен ... Рекомендую!

  • 5.0 из 5 звезд

    по Джонни Кэш на

    Отличное качество и чехол нужен

    Используйте его с Porter Omni-Jig для изготовления ящиков, шарниров типа «ласточкин хвост» и пальцев. Также используйте его с набором для изготовления знаков. В футляре удобно хранить, а латунь высшего качества.Мне очень приятно. Никаких отрицательных комментариев. Спасибо. Продолжайте продавать товары высшего качества.

  • 5.0 из 5 звезд

    по Тим, инструментальный человек на

    Плавный рев латуни

    Идеальный подарок для всех ваших мастеров

  • 5.0 из 5 звезд

    по Рой на

    Необходимый аксессуар для вашего роутера

    Использование этого продукта хорошо известно.А это прекрасный набор фрезерных втулок.

  • 4.0 из 5 звезд

    по Dhagenbuch на

    Набор из 10 втулок для фрезерного станка с футляром

    Хороший футляр

  • 5.0 из 5 звезд

    по Чак на

    хороший твердый продукт

    Это красивый набор прецизионных фрезерованных латунных втулок. Они хороши тем, что глубина всех втулок одинакова.Я видел другие продукты, которые изменяют глубину втулки с разным диаметром втулки, которые люди покупали и нарезали для удовлетворения своих потребностей ... но почему? Это удовлетворит все ваши потребности.

  • 5.0 из 5 звезд

    по Пиджей на

    Отличное значение

    Я купил этот набор для использования с зажимным приспособлением Woodriver ласточкин хвост, и обнаружил, что набор втулок отличного качества. Это было куплено на распродаже менее чем за 20 долларов.00, это выдающееся качество!

  • Монтажные комплекты и втулки для задних амортизаторов

    ОСНОВНЫЕ ДАННЫЕ

    Комплекты крепления

    прикрепляют задний амортизатор к раме и подходят для большинства основных марок амортизаторов. Втулки с проушинами защищают проушину амортизатора от износа и обеспечивают плотное прилегание монтажного комплекта - мы включаем по одному в каждый монтажный комплект.

    Существует два распространенных стандартных размера втулки с проушиной (12 мм и 12,7 мм) с соответствующими монтажными наборами.Наборы для крепления бывают разных размеров, чтобы соответствовать рамам производителей велосипедов.

    Знаете свои размеры? ЗАКАЗАТЬ Руководство по стандартным размерам СМОТРЕТЬ ЗДЕСЬ

    Руководство по измерениям для монтажных комплектов

    1. Размер проушины. Марка амортизатора определяет, нужен ли вам монтажный комплект 12 мм или 12,7 мм. Если вашей марки нет в списке, необходимо измерить внутренний диаметр втулки с ушком (после снятия монтажного комплекта).

    Внутренний диаметр втулки с ушком

    Подходит к этим маркам амортизаторов (это неполный список, в случае сомнений позвоните нам)

    12,7 мм

    Fox, Rockshox, CaneCreek, Ohlins (большую часть времени) новый X-Fusion, DVO, Fast, MRP, Marzocchi, Push, 5th Element и новый Bos

    12 мм

    Manitou до «10 / RockShox Cheeper models» 05-09, более старые Bos и некоторые Ohlins (STX)

    12 мм

    Специализированные амортизаторы собственной марки / X-Fusion (более тонкая прокладка, только для индивидуальных монтажных комплектов - звоните)

    10 мм

    Rockhox ’96 -’02 (извините, но этот размер больше не доступен для заказа)

    2. Размеры монтажного комплекта. Монтажные комплекты доступны с диаметром отверстия под болт 6, 8 r 10 мм (вариант 3/8 дюйма для Santa Cruz) и различной шириной от 15,8 до 80 мм в зависимости от вашей рамы. Например, монтажный комплект M8x22 имеет отверстие 8 мм при общей ширине 22 мм. . На фотографиях ниже показано, как измерить имеющийся монтажный комплект или раму.

    Необходимые размеры

    Измерение рамы

    Измерение опоры

    W Какие монтажные комплекты?

    Наши монтажные комплекты служат на 60% дольше, чем стандартные (переходник / цилиндр или втулка DP) монтажные комплекты.Мы поставляем комплекты крепления индивидуально, поскольку они изнашиваются с разной скоростью. Монтажные комплекты, прикрепленные к поворотному рычагу или рычагу, подвержены большему вращению и (в зависимости от положения крепления) грязи и грязи. Это означает, что они обычно изнашиваются в 5-10 раз быстрее, чем комплект для монтажа на основную раму.

    Обратите внимание, что мы НЕ продаем стандартные комплекты крепления (переходник / цилиндр). На фотографиях ниже показана разница между усиленным и стандартным монтажными комплектами.

    А как насчет комплектов для смещения?

    Комплекты крепления

    со смещением обеспечивают простой и экономичный способ изменения угла наклона головы на велосипеде путем сокращения или удлинения зоны воздействия удара.Степень изменения угла будет зависеть от размера амортизатора вашей рамы. Все наши комплекты для тяжелых условий эксплуатации имеют смещение 1,5 мм и доступны в двух стандартных размерах или могут быть изготовлены на заказ для вашего велосипеда.

    Подробнее о втулках с проушинами

    Помимо размеров, мы также предлагаем втулки с проушинами из различных материалов. Мы рекомендуем полимерные втулки с проушинами для крепежных комплектов для тяжелых условий эксплуатации, поскольку они устойчивы к износу при очистке химическими веществами и обычно служат дольше.Мы поставляем полимерные втулки с нашим монтажным комплектом.

    Мы также поставляем металлические втулки, если вы предпочитаете их.

    Не знаете, как подобрать комплекты крепления для тяжелых условий эксплуатации и втулки с проушинами?

    См. Наше загружаемое руководство в формате PDF, чтобы узнать, как установить комплекты крепления для тяжелых условий эксплуатации и втулки с проушинами здесь. Сделайте жизнь проще с помощью приспособления для установки втулки с проушиной.

    Нужны нестандартные размеры?

    Не можете найти требуемый размер монтажного комплекта в интернет-магазине? Просто свяжитесь с нами и сообщите свои требования, так как мы можем изготовить любой размер на нашем супер-токарном станке! Изготовленный на заказ комплект будет стоить 25 фунтов стерлингов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
