Промежуточное реле назначение: Промежуточное реле: назначение, принцип действия

Содержание

Информация

Промежуточное реле электромагнитное достаточно часто используется в электрических сетях. Оно замыкает, размыкает цепь, может производить управление довольно мощными устройствами. Принцип действия реле заключается в том, что оно может изменять высокие нагрузки в цепях. Используются такие реле, как П-21, РЭК и другие подобные.

Принцип действия

Рассмотрим принцип действия на промежуточном реле (далее РП) – 341.

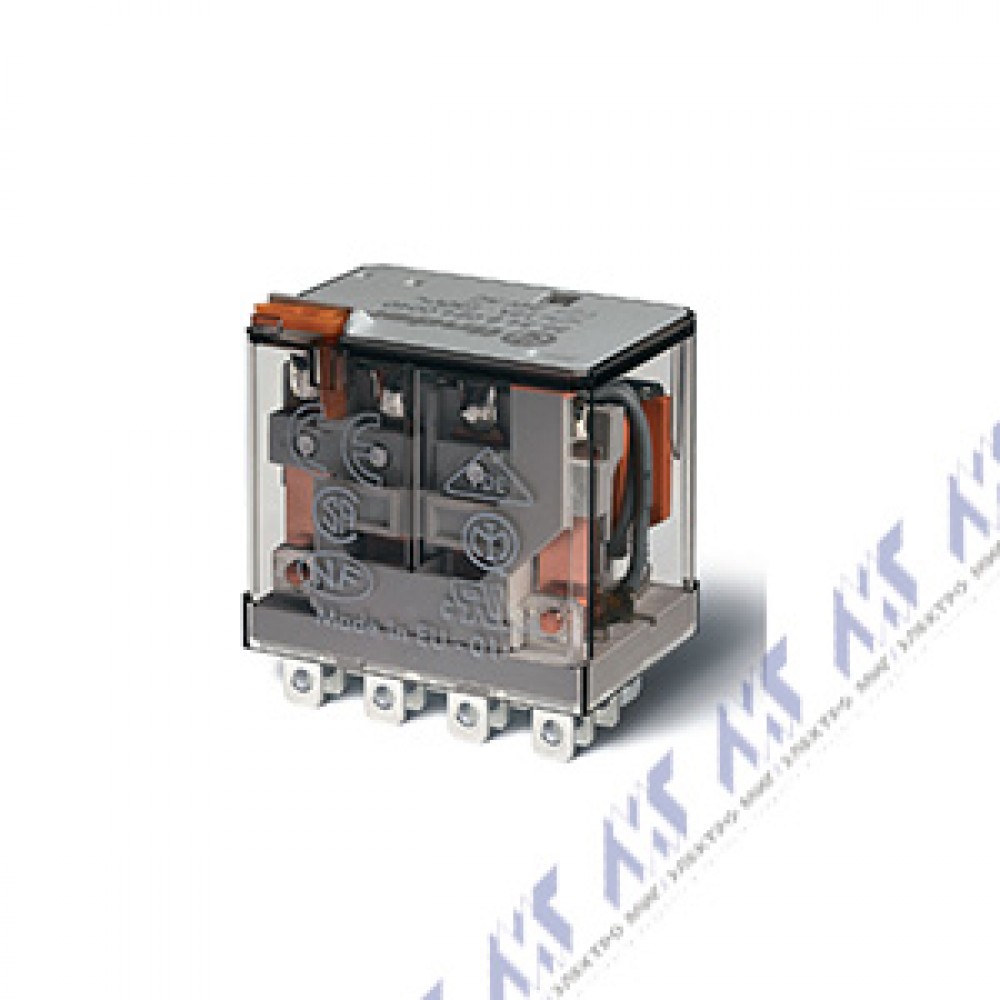

Промежуточные реле (рис. 1), как правило, выполняются на электромагнитном принципе и предназначены для увеличения числа контактов основного реле, когда при его срабатывании требуется замкнуть и разомкнуть несколько цепей. Кроме того, промежуточные реле имеют значительно более мощные контакты по сравнению с контактами основного реле. Поэтому, если необходимо замыкание или размыкание цепей такой мощности, на которую контакты основного реле не рассчитаны, то они сначала замыкают цепь катушки промежуточного реле, которое своими контактами замыкает соответствующие цепи основного реле.

При прохождении тока по катушке 1, превышающего ток нормального режима, срабатывает якорь 3 магнитной системы 2. С помощью рычага 6 замыкаются контакты 4 и 5.

рис. 1

Сфера применения

Электромагнитное реле напряжения имеет достаточно широкую сферу использования. Его применяют для контроля множества производственных систем. Например, станков. Кроме того, реле может одновременно производить несколько действий в разных электрических цепях (в одной включить систему, а в другой — завершить ее работу).

Реле промежуточного типа используется для:

  • замыкания и размыкания отдельных друг от друга электрических цепей;
  • замедления защиты при высоких нагрузках в системе;
  • контроля системы при высоком напряжении.

На рынке продукции представлено множество производителей. Конструкция реле может разниться в зависимости от марки товара. Описание самого простого варианта (классического) далее:

  1. Электромагнитная катушка с сердечником, к которой подключается постоянный либо переменный ток (зависит от конкретной сети).
  2. Подвижные и неподвижные контакты, которые устанавливаются на корпусе над колодкой. Происходит замыкание контактов, когда в катушке возникает напряжение. Управление контактами полностью производит катушка. Принцип питания напрямую зависит от положения контактов.

Главное предназначение промежуточного реле — это расцепление и размножение контактов. Например, при подключении к устройству трехфазного электродвигателя произойдут такие изменения: запуск, сработает пускатель, а также последняя пара контактов замкнется, в результате чего запустится двигатель. Кроме того, реле производит выключение двигателя при разрыве реверса.

Классификация

Реле может быть оснащено сразу несколькими группами контактов. Все зависит от целей и предназначения устройства. Существует классификация реле. Для покупателей и специалистов типы устройства обозначены буквенными символами для большего понимания. Например, купить промежуточное реле можно с символьным обозначением ПЭ46-1. Каждая буква и цифра несут смысловую нагрузку.

  • П — промежуточное;
  • Э — электромагнитного типа;
  • 46 — серия;
  • 1 — импульсное.

Кроме того, можно получить и продукцию с дальнейшей маркировкой. Это может означать: количество замыкающих контактов, климатическая разновидность. Часто производители не указывают эти данные, но они обязательно заносятся в паспорт устройства, а также сертификат качества к ней.

Технические характеристики

У каждого промежуточного реле есть свои характеристики. Покупателям стоит подбирать продукцию в соответствии со своими целями. Например, промежуточное реле ПЭ-46 обладает такими характеристиками:

  1. Тип — электромагнитное двухпозиционное.
  2. Нижний ток срабатывания (напряжение 24/110 А) — 0,02/0,01.
  3. Количество циклов включения и выключения — 150 тысяч.
  4. Степень защиты — IP40.
  5. Климатические условия использования — от -40 до +50.

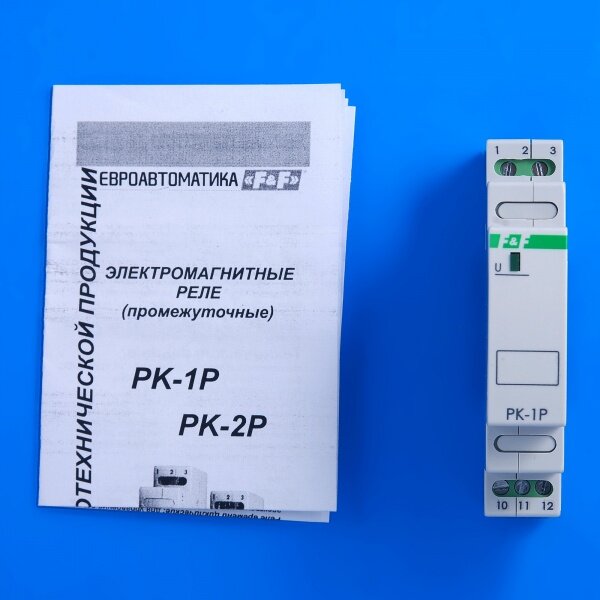

В то время как для реле РК-4Р срабатывание составляет до 16, напряжение — от 12 В, а температурный режим работы — от -40 до +40. Важно подобрать продукцию, которая будет подходить конкретным целям и решению определенных задач. Все характеристики обязательно необходимо учитывать при покупке.

РПГ — это особенный вид продукции. Эти промежуточные реле называют герконовыми. Применяются в промышленных условиях. Чаще всего используются при напряжении сети от 16 до 42 Вольт. Способны производить контроль микропроцессорного производства. Существует различные виды герконов, количество контактов составляет от 1 до 10. Бывают однообмоточными и двухобмоточными.

МКУ является нейтральным двухпозиционным устройством для электрических сетей и контроля процессов. Эти реле использовались одними из первых для коммутации проводов на автоматизированных роботах. В корпусе устройства используется дополнительная магнитная полоса. Сердечник по-особенному изогнут так, что он делится на две части. В сердечник устанавливается катушка с пластмассовым корпусом. Сама деталь разделяется на группы контактов. С правой стороны устанавливается магнитный виток, замкнутый накоротко, а с левой — плоский якорь и ограничитель (из стали). В устройстве достаточно сильная магнитная система. Конструкция работает в таких условиях:

  1. Напряжение катушки — от 12 до 220 Ватт постоянного тока.
  2. Номинальный ток — 5 А.
  3. От двух контактов.

Приобрести реле можно в любом специализированном магазине электротехники. Цена зависит от такого, какой тип устройства покупателю необходим. При выборе важно помнить об учете всех характеристик реле.

Ознакомиться с нашей продукцией и купить можно на стр. http://www.ect.ru/catalog.phtml?menu=5/36

Состояние склада на 27.10.2015 в формате Microsoft Excel скачать можно по этой ссылке

Промежуточное реле: назначение, классификация, характеристики

Промежуточное реле – автоматический прерыватель цепи, функционирующий в дискретных схемах, выполняя роль вспомогательного устройства. Более точное определение будет дано ниже по тексту, поскольку содержит сложные термины, неподготовленному читателю незнакомые.

Зачем человеку промежуточное реле

Промежуточные реле используют, когда возникает необходимость усиления сигнала, требуется гальваническая развязка цепей. Термостат выдает напряжение единицы вольт, отопление питается стандартной промышленной сетью 230 (400) вольт. Идеальным решением бывает для установленного оборудования усилить сигнал, используя реле. Актуально для больших площадей, мощность стандартного термостата сильно ограничена, производительный стоит денег.

Схожая ситуация при обилии приборов. Десятках, сотнях конвекторов, развешенных вдоль стен. Дорогой термостат физически неспособен управлять уймой техники. Ставится промежуточное реле. Вослед включают иные типы силовых реле, связка управляет обогревателями по единому сигналу термостата на всей площади объекта.

Тривиальный пример, объясняющий назначение промежуточных реле. Используются, где возможны наводки, огрубляя требования к входному сигналу. Импульсное реле с порогом срабатывания 1 мВ легко обманывается возникающими в сети 230 вольт наводками. Актуально для линий значительной протяженности.

Китайский прерыватель цепи

Определения, классификация

Промежуточные реле послужат для разгрузки главных контакторов. Иначе требования к гашению дуги станут строгими, обусловив невыгодность производства. Мощные источники электроэнергии, ТЭС строятся близ месторождений природных ресурсов, имеют блоки мощностью сотни-тысячи МВт. Эксплуатация подобных сооружений немыслима без цепей релейной защиты. В состав последних входит объект рассмотрения обзора.

Под реле в электротехнике понимается устройство, скачкообразно изменяющее проводимость от бесконечности до нуля и обратно под действием определенного фактора. Фактор принято называть воздействующей величиной, как правило, ток, напряжение, мощность (включая реактивную), сдвиг фаз, сопротивление цепи, частота, последовательности гармоник. Параметр образуется сложенный несколькими другими, называемыми входными. Классификацию реле принято вести следующим образом:

  • По месту подключения:
  1. Первичные – непосредственно составляют защищаемую цепь.
  2. Вторичные – подключаются через индуктивную, емкостную связь.
  • По способу действия:
  1. Прямые – непосредственно размыкают защищаемую цепь.
  2. Косвенные – действуют опосредованно.
  • По назначению:
  1. Измерительные – с регулировкой в некоторых пределах уровня срабатывания.
  2. Логические – срабатывают по одному уровню, в дискретных цепях.
  3. Комбинированные – несколько измерительных, объединенных логической связью.
  • По характеру переключения:
  1. Максимальные – работают на подъем параметра до некоторого лимита.
  2. Минимальные – работают на падение параметра до некоторого лимита.

Согласно этой классификации даем следующее определение:

Важно. Промежуточные реле – логические реле, предназначенные для дискретных цепей, расширяющие функции других реле, имеющихся на участке электрической сети.

Помимо промежуточных в семейство логических также входят: указательные (сигнализируют о срабатывании прочих реле, присутствующих на участке цепи), реле времени (для отсчета задаваемых обслуживающим персоналом интервалов), замедленные (срабатывают с задержкой). Принято классифицировать реле защиты по принципу действия:

  • Электромагнитные работают по закону действия проводника с током на стрелку компаса, открытому Эрстедом в первой половине XIX века. Движется ферромагнитный сердечник.
  • Поляризационные отличаются от электромагнитных зависимостью состояния контактов от направления протекания тока.
  • Магнитоэлектрические эксплуатируют аналогичный принцип, магнит из специального сплава неподвижен, рамка с обмоткой вращается, приводя в действие контакт.
  • Индукционные принципом действия напоминают асинхронные двигатели, в замкнутой обмотке ток наводится обмоткой, питающейся током.
  • Полупроводниковые реле являются наиболее распространенными, построены на элементной базе с p-n-переходами, переходами металл-полупроводник.

Промежуточные реле могут быть любого принципа действия. Ранее в основном были электромагнитными. Часто применяются для размножения, усиления сигнала других реле. Например, исполнительных устройств много, соответственно, сверх меры управляющих линий. Очевидно, одно реле с задачей коммутации не справится. Тогда ставится промежуточное, каждый выход управляет одним исполнительным. Число конечных реле значительно возрастает, вместе справляются с задачей.

Аналогичным образом при большом токе через линию можно разбить на несколько веток, каждая заведена на исполнительное реле. Управляет охапкой промежуточное. Служит для одновременного срабатывания, уберегая отдельные контакторы от непомерно большой дуги, непременно возникающей, если на один каскад ляжет тяжесть нагрузки. Неконтролируемый процесс ионизации легко может сжечь переключающую, защитную аппаратуру. Потребуется ремонт. Промежуточное реле, обеспечивая согласованную работу прочих, защищает систему от аварии.

Автоматическое реле

Электромагнитные промежуточные реле

Реле серии РП изготавливаются по модификациям для переменного, постоянного тока. Конструкционные отличия весьма специфичны, понятны не каждому, не представляют великого интереса. Реле переменного тока РП-25 аналогично структурой РП-23. Якорь расположен сбоку, не сверху. Переменный ток создает поле, придающее магниту большее ускорение. Следовательно, нет нужды, чтобы срабатыванию реле помогал собственный вес якоря.

Сообразно конструктивным особенностям отличается процесс настройки изделия. Для каждого типа реле идет по своей схеме, описываемой инструкцией. Сведения отыщем в справочниках. Одно реле способно функционировать при различных напряжениях. Обеспечивается намоткой соответствующего числа витков на рабочую катушку и варьированием диаметра жилы. Напряжение выше – больше берется витков, тем они тоньше. Необходимо для снижения протекающего тока, уменьшения напряженности магнитного поля. Позволит не затрагивать модернизацией якорь.

Для мастеров в справочниках небезынтересными станут сведения о марке провода намотки. Для РП-25 одножильный ПЭВ-2 с двухслойной винифлексовой изоляцией.

В одном электромагнитном реле часть контактов замыкающая, часть размыкающая. Позволительно использовать опосредованно, для управления запуском асинхронных двигателей. Совместная работа большого объема технологического оборудования невозможна без промежуточных реле. Простые действенные средства обеспечат синхронность системы.

Характеристики электромагнитных реле

Главными характеристиками являются род тока (постоянный/переменный), долговечность, условия срабатывания. Для РП-25 переменное напряжение частотой 50 Гц, средним действующим значением 100, 127, 220 В. Реле служит для отключения цепи при падении вольтажа до 85% номинала. Толщина петли гистерезиса составляет 3%. Долговечность характеризуется числом циклов срабатывания и возвращения в первоначальное состояние. У реле РП-25 слабым местом назовем металл контактов. Механизм прослужит на порядок дольше.

Промежуточный прерыватель

Важным параметром является время перехода из одного положения контактов в другое. Руководствуясь критерием, оценим защищенность аппаратуры от воздействия нежелательных факторов. Для РП-25 параметр не превышает 0,06 с. Что касается современных дискретных цепей, электронные ключи способны действовать намного быстрее. Меньшим является время восстановления в прежнее состояние.

Иногда даже специально стоят требования максимального быстродействия. Нецелесообразно использовать реле РП-23, уместнее поставить РП-220. Конструкция для снижения инерции, обусловленной действием индукционных вихревых токов, содержит шихтованный сердечник. Сталь нарезается тонкими пластинами, склеиваемыми изолирующим лаком. Разрезы идут поперек магнитного поля, в результате блокируется образование вихревых токов. Вес якоря максимально снижен для исключения инерции движения, меж полюсами расположена немагнитная пластинка, ускоряющая разъединение контактов в момент переключения. Время срабатывания уменьшено до 0,011 с.

Реле способно функционировать в неких пределах. Температурные границы, внутри которых механическая часть изделия способна выполнять функции. К задействованным факторам отнесем: стойкость сплавов к капризам погоды, предусмотрительность конструкторов, защиту корпуса по IP. В каждом отдельном случае оговаривается: при изменении значащего фактора в тех или иных пределах. Например, изменение частоты сети на 3% приводит к уходу рабочей точки примерно на 10%. Такие нюансы нужно учитывать, избегая уходить за допустимые для защищаемой аппаратуры пределы.

Ценой ускорения является снижение долговечности. Количество переключений до отказа снижается, составляет у РП-220 порядка 1000 (для механизма – 5000). На удержание якоря тратится энергия поля. В характеристиках реле можно прочитать о задействованной мощности. У РП-25 – 8 Вт. Понятно, современные силовые транзисторы затратят на работу меньше усилий. Полупроводниковая техника планомерно вытесняет другие элементные базы.

Для электромагнитных реле важны габариты. Справедливости ради, нужно сказать, для высоких напряжений механические конструкции по-прежнему актуальны. До открытия явления сверхпроводимости при комнатных температурах высоковольтные цепи не смогут обойтись без мощных контакторов. p-n-переход сильно разогревается проходящим током. И не всегда будет возможно подобрать радиатор столь больших габаритов, чтобы обеспечить температурные режимы. Перегрев полупроводников недопустим, приводит к необратимым изменениям.

В военном деле, на самолетах, космических кораблях, железных дорогах, автотранспорте важен фактор механических нагрузок. Многие реле разрабатываются под линейные ускорения, вибрации, удары, прочие разрушающие атрибуты длительной и жесткой эксплуатации. Одновременно оговаривается допустимое положение изделия в пространстве. Понятно, влияет на быстродействие, значение управляющего параметра, при котором произойдет срабатывание.

Каждый контактор характеризуется отключающей способностью. Максимальное значение тока, при котором система способна совершить цикл. Лимит является разрушающим фактором, превосходит на порядок-на два рабочие значения системы. Иногда отключающая способность может выражаться в ваттах, что при заданном напряжении опять приводит к значению тока в амперах.

Промежуточные реле: назначение, где применяются и как их выбирают

Как известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать.

Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий.

Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно.

Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих.

В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него.

Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности.

Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей.

Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи.

Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата.

В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение.

На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах.

Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал.

Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится.

Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы.

Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch.

А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми».

Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато.

Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Реле с диодом параллельно катушке

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов.

Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются.

Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования.

А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

Что такое промежуточное реле и для чего оно нужно?

В этой статье читатели сайта сам электрик могут узнать, какое назначение, принцип действия и устройство промежуточного реле. Очень часто данный аппарат используется в схемах, однако далеко не каждый имеет представление о том, как он работает и для чего применяется. Итак, рассмотрим более подробно каждый вопрос.

Назначение

В системах автоматики и управления широко применяются промежуточные реле (см. фото ниже). Эти аппараты коммутируют управляющие сигналы, управляют мощными устройствами, разделяют управляющие цепи от силовых и выполняют не мене важную роль, чем силовые реле.

Свое название промежуточное реле получили из-за положения в схемах автоматики и управления. Они находятся между источником задания и исполнительным устройством, таким как контактор, поэтому становится понятно, почему так назвали реле.

Получить дополнительную информацию о назначении и разновидностях изделий вы можете, просмотрев данное видео:

Устройство

Данные аппараты бывают всевозможных типов и размеров. От миниатюрных реле на два контакта, до нескольких десятков в реле-повторителе. Во всех их конструктивный принцип одинаков.

 Устройство промежуточного реле представлено электромагнитной катушкой управления, магнитопроводом, пружинным механизмом и группой контактов.

Подробно узнать о конструкции аппарата вы можете, просмотрев картинку ниже:

Промышленность выпускает широкий спектр устройств на разнообразное управляющее напряжение от 5 вольт и до 220. Они могут быть рассчитаны на переменное «АС» напряжение и постоянное «DC».

Внешне они ни чем, практически, не отличаются. Разница только в конструкции магнитопровода. Для переменного тока он набран из группы пластин, а постоянного тока цельный. Это сделано для уменьшения потерь на нагрев в магнитопроводе при прохождении переменного тока.

Что касается технических характеристик устройств, для каждого типа они разные. К примеру, для серии RE они будут иметь вид:

Для промышленных целей, изготавливаются колодки для промежуточных реле с установкой на DIN рейку. Реле и колодки для них также выпускаются с широким спектром видов разъемов. Это сделано для удобства эксплуатации в пределах одного устройства, когда присутствуют модели разного напряжения, и по невнимательности не произошла замена одного типа на другой.

Принцип работы

Не менее важно знать, как работает промежуточное реле. Принцип действия следующий: при подаче напряжения на управляющую катушку, магнитный поток, появившийся в сердечнике, втягивает механизм контактов. Последние в свою очередь меняют положение, и переключаются, при этом размыкая или замыкая контакты.

Более подробно узнать о принципе работы вы можете, просмотрев данное видео:

Область применения

Промежуточные реле применяются в схемах управления для коммутации силовых цепей от источника с малым током. Также они нужны для сборки схемы удержания контактов, повторения сигнала и вывода на индикаторы, дублирование на выносные пульты управления, и т. д.

Очень часто данные аппараты используют в противоаварийных системах, промышленном оборудовании, устройстве релейной защиты и на электроэнергетических объектах.

Для примера возьмем схему управления асинхронным двигателем, с контролем наличия фазы. Данная схема собрана на промежуточных реле типа 1РН, 2РН, 3РН, 1РП, 2РП, а также с повторением на световые индикаторы о состоянии фаз. Кстати, сразу же обратите внимание на условное обозначение данного элемента на схеме.

Вот и все, что хотелось рассказать вам об устройстве, принципе действия и назначении промежуточного реле. Как вы видите, в схемах управления данный аппарат выполняет важную функцию, поэтому часто применяется на производстве.

Будет полезно прочитать:

Промежуточное реле

Промежуточное реле электромагнитное достаточно часто используется в электрических сетях. Оно замыкает, размыкает цепь, может производить управление довольно мощными устройствами. Принцип действия реле заключается в том, что оно может изменять высокие нагрузки в цепях. Используются такие реле, как П-21, РЭК и другие подобные.

Принцип действия

Рассмотрим принцип действия на промежуточном реле (далее РП) – 341.

Промежуточные реле (рис. 1), как правило, выполняются на электромагнитном принципе и предназначены для увеличения числа контактов основного реле, когда при его срабатывании требуется замкнуть и разомкнуть несколько цепей. Кроме того, промежуточные реле имеют значительно более мощные контакты по сравнению с контактами основного реле.

Поэтому, если необходимо замыкание или размыкание цепей такой мощности, на которую контакты основного реле не рассчитаны, то они сначала замыкают цепь катушки промежуточного реле, которое своими контактами замыкает соответствующие цепи основного реле. При прохождении тока по катушке 1, превышающего ток нормального режима, срабатывает якорь 3 магнитной системы 2.

С помощью рычага 6 замыкаются контакты 4 и 5.

рис. 1

Сфера применения

Электромагнитное реле напряжения имеет достаточно широкую сферу использования. Его применяют для контроля множества производственных систем. Например, станков. Кроме того, реле может одновременно производить несколько действий в разных электрических цепях (в одной включить систему, а в другой — завершить ее работу).

Реле промежуточного типа используется для:

  • замыкания и размыкания отдельных друг от друга электрических цепей;
  • замедления защиты при высоких нагрузках в системе;
  • контроля системы при высоком напряжении.

На рынке продукции представлено множество производителей. Конструкция реле может разниться в зависимости от марки товара. Описание самого простого варианта (классического) далее:

  1. Электромагнитная катушка с сердечником, к которой подключается постоянный либо переменный ток (зависит от конкретной сети).
  2. Подвижные и неподвижные контакты, которые устанавливаются на корпусе над колодкой. Происходит замыкание контактов, когда в катушке возникает напряжение. Управление контактами полностью производит катушка. Принцип питания напрямую зависит от положения контактов.

Главное предназначение промежуточного реле — это расцепление и размножение контактов. Например, при подключении к устройству трехфазного электродвигателя произойдут такие изменения: запуск, сработает пускатель, а также последняя пара контактов замкнется, в результате чего запустится двигатель. Кроме того, реле производит выключение двигателя при разрыве реверса.

Классификация

Реле может быть оснащено сразу несколькими группами контактов. Все зависит от целей и предназначения устройства. Существует классификация реле. Для покупателей и специалистов типы устройства обозначены буквенными символами для большего понимания. Например, купить промежуточное реле можно с символьным обозначением ПЭ46-1. Каждая буква и цифра несут смысловую нагрузку.

  • П — промежуточное;
  • Э — электромагнитного типа;
  • 46 — серия;
  • 1 — импульсное.

Кроме того, можно получить и продукцию с дальнейшей маркировкой. Это может означать: количество замыкающих контактов, климатическая разновидность. Часто производители не указывают эти данные, но они обязательно заносятся в паспорт устройства, а также сертификат качества к ней.

Технические характеристики

У каждого промежуточного реле есть свои характеристики. Покупателям стоит подбирать продукцию в соответствии со своими целями. Например, промежуточное реле ПЭ-46 обладает такими характеристиками:

  1. Тип — электромагнитное двухпозиционное.
  2. Нижний ток срабатывания (напряжение 24/110 А) — 0,02/0,01.
  3. Количество циклов включения и выключения — 150 тысяч.
  4. Степень защиты — IP40.
  5. Климатические условия использования — от -40 до +50.

В то время как для реле РК-4Р срабатывание составляет до 16, напряжение — от 12 В, а температурный режим работы — от -40 до +40. Важно подобрать продукцию, которая будет подходить конкретным целям и решению определенных задач. Все характеристики обязательно необходимо учитывать при покупке.

РПГ — это особенный вид продукции. Эти промежуточные реле называют герконовыми. Применяются в промышленных условиях. Чаще всего используются при напряжении сети от 16 до 42 Вольт. Способны производить контроль микропроцессорного производства. Существует различные виды герконов, количество контактов составляет от 1 до 10. Бывают однообмоточными и двухобмоточными.

МКУ является нейтральным двухпозиционным устройством для электрических сетей и контроля процессов. Эти реле использовались одними из первых для коммутации проводов на автоматизированных роботах. В корпусе устройства используется дополнительная магнитная полоса.

Сердечник по-особенному изогнут так, что он делится на две части. В сердечник устанавливается катушка с пластмассовым корпусом. Сама деталь разделяется на группы контактов. С правой стороны устанавливается магнитный виток, замкнутый накоротко, а с левой — плоский якорь и ограничитель (из стали).

В устройстве достаточно сильная магнитная система. Конструкция работает в таких условиях:

  1. Напряжение катушки — от 12 до 220 Ватт постоянного тока.
  2. Номинальный ток — 5 А.
  3. От двух контактов.

Приобрести реле можно в любом специализированном магазине электротехники. Цена зависит от такого, какой тип устройства покупателю необходим. При выборе важно помнить об учете всех характеристик реле.

Ознакомиться с нашей продукцией и купить можно на стр. http://www.ect.ru/catalog.phtml?menu=5/36

Состояние склада на 27.10.2015 в формате Microsoft Excel скачать можно по этой ссылке

Токовая отсечка

То́ковая отсе́чка — вид релейной защиты, действие которой связано с повышением значения силы тока на защищаемом участке электрической сети.

Применение

Электрический ток, протекающий в электрической сети, вызывает нагрев её элементов. При проектировании все элементы электрической цепи выбирают так, чтобы они могли сколь угодно долго выдерживать действие тока в нормальном режиме.

Однако, в случае короткого замыкания значение силы тока в сети значительно возрастает, что может привести к разрушениям элементов, возгораниям и другим серьёзным последствиям. Кроме того, с возрастанием силы тока увеличиваются электродинамические силы, воздействующие на элементы цепи, что так же может привести к их разрушениям.

Изготовлять элементы электрических цепей такими, чтобы они могли долго выдерживать токи короткого замыкания, нецелесообразно с экономической точки зрения. Скорость, с которой возрастает значение электрического тока в повреждённой цепи, такова, что человек не может успеть среагировать должным образом и вмешаться.

В связи с этим, практически повсеместно для защиты электрических сетей используется автоматическая защита от коротких замыканий. Одной из основных является токовая отсечка.

Принцип действия

Предохранитель с плавкой вставкой

Устройства данной защиты контролируют величину силы тока на защищаемом участке. В случае увеличения силы тока выше определённого значения защита срабатывает на отключение этого участка.

Значение величины силы тока, при котором срабатывает защита, называется уставка.

Уставку обычно выбирают таким образом, чтобы цепь обесточилась быстрее, чем в ней произойдут какие-либо разрушения.
Реализуют токовую отсечку разными способами. Чаще всего для отключения применяют электромагнитные реле тока, в которых под воздействием электромагнитной силы замыкаются контакты, выдавая сигнал на отключение выключателя защищаемого элемента.

По тому же принципу действуют различные автоматические выключатели.[источник не указан 1636 дней] Температура, повышающаяся за счет электрического тока, является воздействующей величиной для других защитных электрических аппаратов — предохранителей.

При достижении определённого значения температуры плавкая вставка в предохранителе разрушается, обрывая электрическую цепь.

Особенности

Достоверность этого раздела статьи поставлена под сомнение. Необходимо проверить точность фактов, изложенных в этом разделе.На странице обсуждения могут быть пояснения. (2015-11-21)

Величина электрического тока, протекающего через цепь во время короткого замыкания, зависит от того, в каком месте это замыкание произошло. Чем это место ближе к источнику тока, тем больше величина силы тока.

Это свойство позволяет обеспечивать данной защитой требование селективности.[стиль] Для того, чтобы защита срабатывала непосредственно на том участке, на котором она установлена, её уставку принимают большей, чем значение силы тока короткого замыкания вне защищаемого участка.

В этом случае защита не сработает, если короткое замыкание произойдёт вне защищаемого участка. Благодаря этому, токовую отсечку называют защитой с абсолютной селективностью.

В отдельных случаях токовая отсечка может быть выполнена неселективной. В этом случае она защищает не отдельный участок линии, а всю линию целиком. Выполнение такой защиты оправдано тем, что сразу после её действия начинает работать устройство автоматического повторного включения (АПВ). Если АПВ оказывается неуспешным, то срабатывает дифференциальная защита шин.

Разновидности токовых отсечек

Токовые отсечки подразделяются по величине выдержки времени срабатывания:

  • мгновенные токовые отсечки,
  • отсечки с выдержкой времени,
  • отсечки без выдержки времени,

Время действия мгновенной токовой отсечки определяется собственным временем срабатывания пускового элемента (токовое реле), промежуточных элементов (промежуточных реле, подающих сигнал отключения непосредственно на расцепитель выключателя). Обычно время срабатывания мгновенной отсечки составляет 0,04—0,06 с.

Отсечки с выдержкой времени имеют время срабатывания 0,25-0,6 с, для чего специально вводится элемент выдержки времени. Автоматические выключатели с наличием функции отсечки с выдержкой времени называются селективными автоматическими выключателями.

Применение мгновенной токовой отсечки в сочетании с отсечкой с выдержкой по времени позволяет выполнять защиту линий с минимальным временем и селективно (здесь селективность выполняется аналогично принципу максимально-токовой защиты: по времени).

Если же выдержка времени токовой защиты составляет более 0,6 с, то такие защиты относят уже к максимально-токовым защитам (МТЗ).

Литература

  • Релейная защита энергетических систем / Чернобровов Н. В., Семенов В. А. — М. : Энергоатомиздат, 1998. — ISBN 5-283-010031-7 (ошибоч.).
  • Релейная защита распределительных сетей / Я. С. Гельфанд. — Издание второе, переработанное и дополненное. — Москва : Энергоатомиздат, 1987.
  • Релейная защита и автоматика систем электроснабжения / Андреев В. А. — М. : Высшая школа, 2007. — ISBN 978-5-06-004826-1.
  • Справочник по наладке электроустановок / под ред. Дорофеюка А. С., Хечумяна А. П. — М. : Энергия, 1975

принцип действия, сферы применения и технические параметры

Разновидности и назначения устройств

Современное оборудование делают таким образом, чтобы оно срабатывало при определенных значениях тока, который поступает на входные зажимы. Для того, чтобы разобраться с этим оборудованием, мы рассмотрим различные виды приборов.

Реле постоянного тока

Эти устройства могут быть электромагнитными, где происходит движение якоря к сердечнику из-за образования электромагнитного поля в катушке. Кроме того, они могут быть индукционными, где магнитное поле формируется в движущемся элементе.

Из плюсов такого оборудования следует отметить отличную устойчивость к колебаниям напряжения, прочим помехам. Главным минусом является необходимость установки питающего блока, из-за чего увеличивается цена прибора и его становится сложнее подключить.

Реле постоянного тока

Такие переключатели чаще всего требуются для управления автоматикой транспорта (в основном железнодорожного).

Реле переменного тока

В данном случае уже не требуется установка специального питающего блока, ведь устройство подсоединяется в сеть с переменным током, над которой будет осуществляться контроль. Тем не менее, у них тоже имеются некоторые отрицательные стороны:

  • во время работы часто возникают вибрации, которые приходится устранять;
  • эти приборы уступают предыдущим по степени восприимчивости.

Миниатюрное реле, которое предназначено для работы в сети при напряжении 220 В

Цены на реле напряжения

Реле тока

Из-за вышеперечисленных недостатков, переключатели в основном используют в бытовых электрических приборах и промышленном оборудовании с минимальной мощностью.

Электромагнитные

Это самый популярный вид из всех существующих на рынке устройств. Такое распространение обуславливается некоторыми преимуществами:

  1. Возможность коммутации электрических сетей мощностью до четырех кВт, но при этом переключатель имеет минимальные габариты.
  2. Высокая степень устойчивости к высокому напряжению и другим помехам, которые возникают во время работы.
  3. Безопасность использования. Так, между катушкой с обмоткой и контактами имеется надежный изоляционный слой, который соответствует стандартам безопасности.
  4. Минимальный уровень выделения тепла.

Тем не менее, такие устройства тоже имеют определенные недостатки:

  • низкая скорость функционирования;
  • наличие ограниченного ресурса электромагнитной катушки;
  • при срабатывании контактов возникают помехи;
  • возникают проблемы при коммутации токов большой нагрузки.

Первое вычислительное устройство с переключателем

Как выбрать электромагнитное реле

Электронные устройства

За последние годы взамен стандартным, начали выпускать электронные устройства. Их главным положительным качеством является точность определения напряжения, нагрузки, мощности и прочих параметров. Поэтому устройства часто используют при подключении мощных электроустановок. Тем не менее, они не вытеснили с рынка аналогичные приборы только из-за чрезмерной стоимости и меньшего срока эксплуатации.

Электронное реле, которое предназначается для управления насосом

Переключатель времени

Здесь принцип работы основывается на постепенном замедлении. Происходит это с помощью маятника, электрических двигателей или магнитного поля. Выдержка времени замедления тоже отличается, она бывает от нескольких секунд до суток. Применяются подобные реле как для автоматизации бытового оборудования, так и промышленного.

Реле времени с двумя каналами

Тепловые переключатели

Принцип работы тепловых приборов основан на воздействии тепла на контакты, которые изготавливаются из различных сплавов металлов. В зависимости от типа оборудовании, эти контакты отличаются степенью расширения. Тепло при этом выделяется как от тока, так и от нагревательного элемента. Чаще всего такие устройства используются с целью предотвращения перегрева приборов.

Модель цифрового теплового реле

Задачи промежуточного реле

Промежуточные реле выступают посредником в цепях с отличающимися токами или напряжениями. Например, вы нажимаете кнопку «старт» на панели стиральной машины. Кнопка располагается на низковольтной электронной плате, где напряжение не превышает 24 В. При нажатии кнопки «старт» плата управления выдает сигнал напряжением 12 В на катушку промежуточного реле. Оно замыкает силовые контакты и подает напряжение 220 В на двигатель.

Реле в стиральной машине Samsung

В данном случае устройство на 12 В выступает посредником между низковольтной цепью управления (электронная плата) и высоковольтным двигателем на 220 В.

Промежуточные реле часто применяют в роли умножителя контактов. По аналогии со стиральной машиной нажатие кнопки «пуск» приводит к включению и двигателя, и нагревательного элемента. Таким образом, реле позволяет одновременно включить десятки электрических цепей.

Из вышесказанного выделяются 2 основных назначения:

  1. Согласование между силовыми и слаботочными цепями. Повышает электробезопасность.
  2. Увеличение числа выходных контактов. Подав сигнал в 1 провод, возможно передать его по множеству других линий.

Промежуточное реле — конструкция прибора

Прибор содержит сердечник, группу соединений, катушку, пружину. При этом промежуточное реле, которое предназначается для электрических цепей переменного тока, имеет сердечник, изготовленный из стальных пластин. Такая конфигурация экономит энергию при прохождении через него переменного тока. А промежуточное реле для цепей, имеющих постоянный ток, обладает сердечником, сделанным из куска металла.

Прибор имеют клеммы для подсоединения проводов, а также подвижную пластину, посредством которой смещаются контакты подвижной группы.

В настоящее время выпускаются модели, имеющие схожую конструкцию, для различных параметров напряжения.

Классификация

В свою очередь устройства разделяются на несколько типов измерения: первичное и вторичное. Первый тип подключается к аппарату непосредственно своими выводами. Такое подключение распространено в сетях до 1000 Вольт.

Второй тип РМТ (на фото ниже) подключается через трансформатор тока, измеряя вторичный ток, который прямо пропорционален первичному и на порядок меньше, чем в измеряемой цепи. Применяют данный тип подключения в высоковольтных сетях.

В свою очередь, реле вторичного тока подразделяются на индукционные и электромагнитные, дифференциальные, электронные. Принцип работы дифференциального типа исполнения заключается в сравнении силы тока до потребителя и после него. В нормальных условиях эта величина должна быть одинаковой. Если же параметры отличаются (например, при коротком замыкании), РМТ замыкает контакты, благодаря чему происходит отключение поврежденной линии от сети.

Примером дифференциального реле является устройство защитного отключения, которое широко применяется как в быту, так и на производстве.

дрель III[править]

В Викиданных есть лексема дрель (L107630).

Морфологические и синтаксические свойстваправить


падеж ед. ч. мн. ч.
Им.дре́льдре́ли
Р.дре́лидре́лей
Д.дре́лидре́лям
В.дре́льдре́ли
Тв.дре́льюдре́лями
Пр.дре́лидре́лях

дрель

Существительное, неодушевлённое, женский род, 3-е склонение (тип склонения 8a по классификации А. А. Зализняка).

Корень: -дрель-.

Семантические свойстваправить


Значениеправить

  1. устар. тонкая льняная или хлопчатобумажная ткань; газ, тюль ◆ Полотна льняные и пеньковые шире двенадцати вершков: полотно парусное, полотно фламское, равендук, дрель, дебурет, пестрядь, каламенки полотняные, канаваты или шарканасы, затрапезы, мухояр, тик, канифас, салфетки, платки полотняные, нахтиши, скатерти и всякие другие льняные и пеньковые ткани, также смешанные с бумагою, белые, цветные и пёстрые, без узоров и с узорами ткаными, заткаными и вышитыми, клеймить таким таким же образом, как сказано о шёлковых и бумажных изделиях, наблюдая те же правила и о присылке образцов клейм. «Свод законов Российской Империи», 1842 г. ◆ Единственной защитой является комарник; он сшивается из белой дрели, через которую воздух легко проникает. В. К. Арсеньев, «По Уссурийскому краю», 1917 г. (цитата из Национального корпуса русского языка, см. ) ◆ Гольд рассказывал мне о том, как в верховьях реки Санда-Ваку зимой он поймал двух соболей, которых выменял у китайцев на одеяло, топор, котелок и чайник, а на оставшиеся деньги купил китайской дрели, из которой сшил себе новую палатку. В. К. Арсеньев, «Дерсу Узала», 1923 г. (цитата из Национального корпуса русского языка, см. ) ◆ Мы, действительно, имеем примеры возникновения некоторых гильдий одновременно с приходом в Китай европейцев; таковы, например, гильдии торговцев опиумом, хлопчатобумажными товарами, дрелью и шертингом; точно также, с воцарением манчжурской династии и введением косы, появилась гильдия цирюльников, ― корпорация в Китае очень влиятельная между прочим. В. Д. Черевков, «По китайскому побережью», Исторический вестник г. // «1898» (цитата из Национального корпуса русского языка, см. )
Гипонимыправить

Список переводов

Способы включения устройства

Как подключить механизм в систему? Подключение приспособления в электрическую цепь происходит по двум вариантам:

  1. Параллельно подключенные. При таком способе устройства бывают основные выходные и быстродействующие. У последних время срабатывания составляет 0,02 секунды. Как правило, у механизма стандартное время срабатывания колеблется между 0,02 и 0,1 секундой.
  2. Последовательно подключенные. Используется в случаях мгновенного кратковременного срабатывания.

Когда есть нормальное стабильное напряжение источника питания, то промежуточное реле должно надежно срабатывать. Помимо этого, предусмотрена надежная их работа при аварийном понижении напряжения до 40–60%. По особенности в конструкции такой элемент преобразования может быть с одной обмоткой, двумя или тремя (последние встречаются крайне редко).

Подключение промежуточного реле является важным для любого оборудования или прибора. Ведь это позволяет не только автоматически прерывать цепь, но и с его помощью можно расширять функциональные способности других реле, которые расположены в этой электрической цепи.

Долговечность устройства зависит от количества его срабатывания. То есть она характеризуется численностью циклов срабатывания и возвратом в свое первоначальное положение. Степень защищенности аппаратуры от различных нежелательных факторов, что окружают конструкцию, оценивается по такому критерию, как время перехода контактов из одного положения в другое.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т. д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

  1. подача тока на первое коммутационное устройство;
  2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Похожие документы

23 августа 2012 г.
Реле максимального тока без оперативного питания РСТ-40М
Реле тока применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.

23 августа 2012 г.
Реле максимального тока РСТ без оперативного питания с выдержкой времени на срабатывание: РСТ-40, РСТ-40В
Реле максимального тока применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.

Реле тока РСТ представляет собой комбинированное реле, сочетающее преимущества электромеханических и электронных реле тока и времени.

Реле максимального тока РСТ сертифицированы.

23 августа 2012 г.
Серия однофазных и двухфазных реле максимального тока с питанием от токовых цепей, с функцией дешунтирования: РСТ-140,РСТ-140М,РСТ-140У,РСТ-140Д,РСТ-140ДУ,РСТ-142,РСТ-142У,РСТ-142Д,РСТ- 142ДУ.
Реле предназначены для применения в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи. Реле не требуют питания от цепей оперативного тока — питаются от входного тока, вследствие чего обладают высокой помехоустойчивостью.

Реле выполнены на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладают высокой виброустойчивостью и ударопрочностью, у них принципиально отсутствует вибрация контактов.

Реле имеют дискретную регулировку уставок тока срабатывания.

23 августа 2012 г.
Серия однофазных и двухфазных реле максимального тока с питанием от токовых цепей, независимой выдержкой времени, отсечкой и функцией дешунтирования: РСТ-80АВ,РСТ-80У,РСТ-80Д,РСТ-80ДУ,РСТ-82АВ,РСТ-82У,РСТ-82Д,РСТ-82ДУ
Реле применяются в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с выдержкой времени, зависящей от кратности входного тока относительно тока срабатывания, и предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. Реле не требуют питания от цепей оперативного тока.

23 августа 2012 г.
Серия однофазных и двухфазных реле максимального тока с питанием от токовых цепей, независимой выдержкой времени, отсечкой и функцией дешунтирования РСТ-40ВО, РСТ-40ВУ, РСТ-40ВД, РСТ-40ВДУ, РСТ-42ВО, РСТ-42ВУ, РСТ-42ВД, РСТ-42ВДУ.
Реле предназначены для применения в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с независимой выдержкой времени. Предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. Реле не требуют питания от цепей оперативного тока.

Принцип работы промежуточного реле

Реле, имеющее замыкающие контакты, состоит из обмотки, магнитопроводов герконов и корпусных деталей. Реле промежуточное, оборудованное размыкающими контактами, содержит постоянные магниты. Сверху каркаса реле приспособлены скобы, которые предназначены для присоединения под винты внешних проводов. Нижняя часть корпуса необходима для выполнения крепления реле на плите. Подача на обмотку напряжения приводит к замыканию герконов в реле, которое не содержит постоянного магнита, и к размыканию герконов в реле, содержащем постоянные магниты. После снятия с обмотки реле напряжения герконы возвращаются в первоначальное положение.

Способы по включению промежуточных реле

Существует два способа по включению промежуточного реле:

  • Шунтовый — обмотку реле включают на полное напряжение сети, при этом она будет называться обмоткой напряжения;
  • Сериесный – обмотку реле включают с отключающей катушкой привода выключателя последовательно, при этом она будет называться токовой обмоткой.

Промежуточные реле могут выполняться с одной обмоткой, двумя обмотками и реже — тремя, исходя из особенностей конструкции.

Срабатывать реле должны надежно при нормальном напряжении в источнике оперативного питания, и в случае аварийного понижения напряжения до 20-40%.

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Устройство

Данные аппараты бывают всевозможных типов и размеров. От миниатюрных реле на два контакта, до нескольких десятков в реле-повторителе. Во всех их конструктивный принцип одинаков. Устройство промежуточного реле представлено электромагнитной катушкой управления, магнитопроводом, пружинным механизмом и группой контактов. Подробно узнать о конструкции аппарата вы можете, просмотрев картинку ниже:

Промышленность выпускает широкий спектр устройств на разнообразное управляющее напряжение от 5 вольт и до 220. Они могут быть рассчитаны на переменное «АС» напряжение и постоянное «DC».

Внешне они ни чем, практически, не отличаются. Разница только в конструкции магнитопровода. Для переменного тока он набран из группы пластин, а постоянного тока цельный. Это сделано для уменьшения потерь на нагрев в магнитопроводе при прохождении переменного тока.

Что касается технических характеристик устройств, для каждого типа они разные. К примеру, для серии RE они будут иметь вид:

Для промышленных целей, изготавливаются колодки для промежуточных реле с установкой на DIN рейку. Реле и колодки для них также выпускаются с широким спектром видов разъемов. Это сделано для удобства эксплуатации в пределах одного устройства, когда присутствуют модели разного напряжения, и по невнимательности не произошла замена одного типа на другой.

Оцените статью:

Устройство и назначение вспомогательных реле

К вспомогательным реле относят указательные (сигнальные), промежуточные и реле времени.

Реле времени

Реле времени (ЭВ) применяют для создания независимых от тока требуемых выдержек времени, обеспечивая, таким образом, селективную работу отдельных защит. Реле времени конструктивно имеют много разновидностей. Разберем работу реле времени на примере электромагнитных реле с часовым механизмом серий ЭВ – 100 и ЭВ – 200.

Реле серии ЭВ – 100 применяют в цепях оперативного постоянного тока на напряжения в 24, 48, 110 и 220 В, а ЭВ – 200 для работы в оперативных цепях переменного тока на напряжения 127, 220 и 380 В.

На рисунке ниже показано устройство реле времени ЭВ – 100:

Работа реле осуществляется следующим образом. Когда обмотка электромагнита 1 обесточена, рычаг часового механизма 17 отведен вверх до упора и удерживается на месте якорем 23 действием пружины якоря 22, при этом ведущая пружина 8 растянута (заведена). При замыкании контакта основного (пускового) реле по обмотке электромагнита ЭВ, включенной в оперативную цепь последовательно, потечет ток. Под действием электромагнитных сил якорь 23 втянется, и рычаг часового механизма опустится вместе с якорем, при этом зубчатый сегмент 13 под действием пружины 8 начнет вращаться по часовой стрелке, а ведущая шестерня 12 вместе с подвижным контактом 11 – против часовой стрелки. С помощью фрикционного сцепления на одном валу посажен часовой механизм (детали 2, 3, 4, 5, 6, 7, 14, 15, 16), который обеспечивает постоянную частоту вращения подвижного контакта 11. Когда подвижной контакт доходит до неподвижных контактов 10 и замыкает их, оперативная цепь тоже замкнется и реле даст импульс на отключение выключателя.

Изменение уставок реле (выдержки времени) осуществляют путем изменения расстояния между подвижными и неподвижными контактами (увеличением или уменьшением расстояния). Время срабатывания реле устанавливается на шкале 9, отградуированной в секундах. Контакты 18, 20, 21и поводок 19 используются тогда, когда требуется мгновенное срабатывание реле (без выдержки времени).

При исчезновении тока в катушке (линия отключена) якорь под действием пружины 22 поднимается вверх, а с ним и рычаг часового механизма и реле будут готовы для работы.

Промежуточные реле

Промежуточные реле (РП) благодаря наличию в них большого количества нормально замкнутых и разомкнутых контактов применяются в релейной защите, когда необходимо одновременно замыкать и размыкать несколько независимых цепей (цепи управления сигнализации, выключателей и другие), подключаемые к разным контактам реле. Кроме того, наличие у них мощных контактов дает возможность использовать их для разгрузки маломощных контактов основных реле от больших токов (для замыкания цепей электромагнитных приводов выключателей).

Промышленностью выпускается большое количество промежуточных реле, работающих на электромагнитном принципе. Основным элементом промежуточных реле является электромагнит с подвижным якорем и подвижная система комбинированных контактов (нормально закрытых и открытых), связанных с якорем. Промежуточные реле изготавливаются для работы в оперативных цепях переменного и постоянного тока. Реле РП – 23 и РП – 24 работают в оперативных цепях постоянного напряжением 12, 24, 48, 110 и 220 В, а реле РП – 25, РП – 26 – в цепях переменного тока напряжением 100 и 220 В.

На рисунке ниже показаны устройство и принцип действия реле РП – 23:

Реле состоит из катушки 12, размещенной на сердечнике 11, якоря 9 неподвижных контактов 4, подвижной контактной системы 5, разделенной изоляционными втулками 6, возвратной пружины 3, скобы 2, на которой закреплен сердечник упора 7, ограничителя хода якоря 10 и основания реле 1.

При подаче напряжения на катушку реле якорь, втягиваясь, хвостовиком 8 перемещает подвижную контактную систему вниз. При этом замыкаются нормально открытые контакты и размыкаются нормально закрытые контакты. Реле имеет четыре нормально открытых контакта и один нормально закрытый. При исчезновении тока в катушке реле под действием пружины 3 контактная система возвращается в исходное положение.

Указательные (сигнальные) реле

Сигнальные (указательные) реле служат для подачи сигналов (световых, звуковых, указательных и других)  о возникновении не нормальных режимов работы на каком-то участке электрической цепи. Реле типа РУ – 21, работающие на электромагнитном принципе, является одним из наиболее распространенных. Принцип его действия заключается в том, что при прохождении тока по его обмотке якорь притягивается к сердечнику, флажок, ранее удерживаемый якорем, теряет упор, под действием собственного веса поворачивается по оси и устанавливается  своей окрашенной поверхностью напротив застекленного окна в крышке реле. Это служит сигналом о срабатывании защиты. При повороте флажка одновременно замыкаются контакты цепи сигнализации. Флажок возвращается в первоначальное положение при повороте рукоятки.

Как выбрать реле промежуточное

В данной статье я расскажу вам, как выбрать ПРОМЕЖУТОЧНОЕ РЕЛЕ, чем  реле различных производителей отличаются друг от друга. Если не опустить технические характеристики отдельных устройств, зачастую промежуточные реле отличаются друг от друга, номинальным током контактов и фирмой производителя.

ПРОМЕЖУТОЧНЫЕ РЕЛЕ они же вспомогательные, предназначены для:

  1. Гальванической развязки между силовыми цепями и цепями управления,
  2. Дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле
  3. использование в случаях, когда основное реле не справляется с имеющейся мощностью, усиления управляющих сигналов
  4. Когда выходных цепей в основном реле меньше, чем число управляемых цепей (увеличивает кол-во контактных наборов основного реле).

Выбор ПРОМЕЖУТОЧНОГО РЕЛЕ  основывается на двух вещах:

Выбор подходящих технических характеристик.

Так же важным пунктом в выборе промежуточного реле, является тип нагрузки:

  • Индуктивная – у нагрузки такого рода (соленоиды, электромагниты и т.п.), рекомендуется выбирать твердотельное реле с большим запасом по току (в 2-4 раза), для безопасной работы реле рекомендуется использовать диодную защиту*.
  • Ёмкостная  — при включении в фазе, близкой к 90°: ток в 20-40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.

Выбор номинального тока реле для конкретной нагрузки заключается, в подборе запаса по номинальному току реле и введением дополнительных мер по уменьшению пусковых токов (токоограничивающие резисторы, реакторы и т.д.).

* Выше показаны производители самых ходовых (популярных) ПРОМЕЖУТОЧНЫХ РЕЛЕ.

По сути, само ПРОМЕЖУТОЧНОЕ реле представляет собой миниатюрный электромагнитный пускатель, но полноценно не может заменить его в виду небольших коммутируемых токов. Проще говоря, длительно допустимый ток контактных групп обычно не превышает 10А. Чего с избытком хватает для цепей управления. Поэтому реле выпускаются с диапазоном коммутируемых токов 5(7) А, и 10А, в зависимости от серии и производителя.

1 . Реле РП-21 003, РП-21 004 (Реле и Автоматика),РП-21М 003, РП-21М 004 (ВНИИР)

2. Реле РП-54, РП-53 и реле РП-64, РП-63 (Реле и автоматика),(ВСЕ РЕЛЕ)

— Серия 5Х предназначена для нагрузки до 5А

— Серия 6Х предназначена для нагрузки до 10А

3. Реле РЭК 78/4, РЭК 78/3 и реле РЭК 77/4, РЭК 77/3 (TDM ЕLECTRIC).

* Данные реле являются аналогами серии РП-5Х и РП-6Х из предыдущего пункта!

* Система обозначений схожа с РП-ХХ. Цифра после номера серии (78/4) означает – кол-во переключающих контактов.

— РЭК-78 серии предназначены для нагрузки до 5А

— РЭК-77 серии предназначены для нагрузки до 10А

4. Реле R2N, R3N, R4N (Relpol).

— Реле R2N и R3N предназначены для нагрузки до 10А

— Реле R4N предназначено для нагрузки до 7А

* WT – стандартное оснащение реле.

* Реле в основном отличаются друг от друга кол-вом переключающих контактов (2,3 и 4 соответственно типу) и током нагрузки.

* Могут комплектоваться диодными и RC модулями защиты.

5. Реле 55.32, 55.33, 55.34 (Finder).

— Реле 55.32 и 55.33 предназначены для нагрузки до 10А

— Реле 55.34 предназначено для нагрузки до 7А

* Могут комплектоваться диодными и RC модулями защиты.

* Данные реле так же, как и предыдущие, в основном  отличаются друг от друга током нагрузки и кол-вом переключающих контактов.

6. Реле 40 серии (Finder).

Отличаются от реле 55 серии (рассмотренной ваше), тем, что имеют в серии реле, предназначенное для нагрузки до 16А. Так же монтаж может производиться напрямую через РСВ розетку (95 серии), что очень удобно для системы, построенной на устройствах компании Finder.

Производители рекомендуют устанавливать вместе с промежуточными реле, так же модули защиты. Диодные или RC модули защиты необходимы для подавления электромагнитного импульса возникающего в цепи при индуктивном характере нагрузки. Зачастую реле выходят из строя, при игнорировании установки защитных модулей, даже при условии, что по расчетам ток нагрузки не должен превышать допустимое значение. Большинство компаний производителей, так же выпускают модули защиты, которые можно приобрести в комплекте с необходимыми устройствами.

Все промежуточные реле возможно укомплектовать специальными розетками/колодками для установки на дин-рейку либо на плоскость винтами.



Электропоезд ЭР9М, ЭР9П | Промежуточные реле и реле времени

В цепях управления электропоездов установлены промежуточные реле РП-8 (рис. 2.27), РП-8-02, РП-08-03, РП-8-05, РТ-16-01, РП-280, РЭП26, РЭК-59 и реле времени РЭВ-5-04 (рис. 2.28), РЭВ-5-05, РЭВ-5-06. Они предназначены для переключения цепей и управления соответствующими аппаратами.

Реле времени РЭВ-5-04, РЭВ-5-05, РЭВ-5-06 предназначены для управления аппаратами цепей управления поезда с выдержкой по времени.

Реле перегрузки РТ-16-01 предназначено для защиты от перегрузок и коротких замыканий силовых и вспомогательных цепей.

Промежуточные реле РП-8, РП-8-02, РП-08-03, РП-8-05, РТ-16-01, РП-280 служат для коммутации в цепях управления.

Промежуточное реле имеет полюсный наконечник, соединенный с сердечником магнитопровода. Для предотвращения самопроизвольного отворачивания винтов резьбовых соединений, используют сурик. На якоре 5 (см. рис. 2.27) установлена немагнитная прокладка для исключения его залипання.

Устройство электрических блокировок реле представляет собой самостоятельный узел. Мостиковые биметаллические контакты закрыты кожухом 10, защищающим их от попадания пыли и грязи. В зависимости от назначения реле нужную схему его коммутации получают заменой съемных неподвижных контактов 8, поворотом мостиков 9, добавлением или уменьшением числа контактных пар.

Четкость срабатывания этих реле регулируют изменением усилия натяжения отключающей пружины 1. Рабочий зазор под якорем 5 изменяют с помощью винта 6.

Магнитная система реле времени несколько отличается от магнитной системы промежуточного реле. Магнитопро-вод имеет литое алюминиевое основание 4 (см. рис. 2.28), выполняющее функцию дополнительного, коротко-замкнутого витка, увеличивающего время выдержки перед отключением реле. Для создания такой выдержки времени при снятии питания с катушки реле, применяют медные гильзы 3, которые устанавливают на ярме магнитопровода и внутри катушки. В этих гильзах под воздействием изменяющегося магнитного поля катушки при отключении тока наводится ЭДС. Под воздействием этой ЭДС в гильзах возникает электрический ток, который в магнитной системе реле вызывает магнитный поток, за счет которого реле еще некоторое время остается включено.

2 1

Рис. 2.27. Реле РП-8:

1 — пружина; 2 — магнитопровод; 3 — включающая катушка; 4 — выводы катушки; 5 — якорь; 6 — упорный винт; 7 — регулировочная шпилька; 8 — неподвижный контакт; 9 — подвижный контакт; 10 — крышка; 11 — толкатель

Рис. 2.28. Реле РЭВ-5:

I — выводы реле; 2 — пружина; 3 — медное кольцо; 4 — магнитопровод; 5 — включающая катушка; 6 — выводы катушки; 7 — якорь; 8 — регулировочная шпилька; 9 — упорный винт; 10 — кронштейн подвижных контактов;

II — контактный мостик; 12 — неподвижный контакт

Глава 2. Электрооборудование

Рис. 2.29. Блокировка электрическая низковольтная (защитная крышка снята):

1 — корпус; 2 — заглушка; 3 — неподвижный замыкающий контакт; 4 — подвижный замыкающий контакт; 5 — подвижный размыкающий контакт; 6 — неподвижный размыкающий контакт; 7 — шток; 8 — рычаг; 9 — ролик; 10 — ось рычага

Рис. 2.30. Термоконтактор с легкоплавким сплавом:

1 — плавкий контакт; 2 — контактная пластина; 3 — листовая пружина; 4 — основание; 5 — контактный зажим

⇐Реле управления и защиты | Электропоезда ЭР9М, ЭР9П | Блокировка электрическая низковольтная⇒

Функция промежуточного реле

Промежуточные реле используются в системах релейной защиты и автоматического управления для увеличения количества и емкости контактов. Они также используются для передачи промежуточных сигналов в цепях управления. Существует два основных режима задержки промежуточного реле, а именно задержка включения и задержка отключения питания. Способы установки в основном делятся на фиксированные, выступающие, встроенные и направляющие. Обычно он не имеет главного контакта, потому что перегрузочная способность относительно мала.Так что все, что он использует, — это вспомогательные контакты, и их количество относительно велико.

Промежуточное реле — это реле, состоящее из неподвижного стального сердечника, подвижного стального сердечника, пружины, подвижного контакта, статического контакта, катушки, вывода и корпуса. Когда катушка находится под напряжением, движущийся железный сердечник втягивается под действием электромагнитной силы, заставляя движущийся контакт двигаться, так что нормально замкнутый контакт разъединяется, а нормально разомкнутый контакт замкнут; катушка обесточена, и подвижный железный сердечник приводит в движение подвижный контакт под действием пружины Reset.

В промышленной цепи управления и в текущей цепи управления бытовой техникой часто встречаются промежуточные реле. Для разных цепей управления промежуточные реле имеют разные функции. Общие функции промежуточных реле в цепи следующие.

Функция 1 — Вместо малогабаритных контакторов

Контакт промежуточного реле имеет определенную нагрузочную способность. Когда грузоподъемность относительно мала, его можно использовать для замены небольших контакторов, таких как управление электрическими откатными воротами и некоторыми небольшими бытовыми приборами.Это может не только достичь цели управления, но также сэкономить место и сделать управляющую часть электрического прибора более хрупкой.

Функция 2-Увеличение количества контактов

В системе управления цепями добавление промежуточного реле в цепь не только не изменит форму управления, не увеличит количество контактов, но и упростит техническое обслуживание.

Функция 3-Увеличение контактной емкости

Хотя контактная емкость промежуточного реле не очень велика, оно также имеет определенную нагрузочную способность, а ток, необходимый для его привода, очень мал, поэтому промежуточное реле можно использовать для увеличения контактной емкости.Промежуточное реле используется в цепи управления для управления другими нагрузками через промежуточное реле для достижения цели расширения регулирующей способности.

Функция 4-переключателя типа контакта

В промышленных цепях управления часто бывают случаи, когда управление требует использования нормально замкнутых контактов контактора для достижения цели управления, но нормально замкнутые контакты самого контактора израсходованы, и задача управления не может быть выполнена. .В это время промежуточное реле может быть подключено параллельно с исходной катушкой контактора, а нормально замкнутый контакт промежуточного реле может использоваться для управления соответствующими компонентами, а тип контакта может быть изменен для достижения требуемой цели управления.

Функция 5 — Используется как переключатель

В некоторых схемах управления для включения и выключения некоторых электрических компонентов часто используются промежуточные реле, которые управляются размыканием и замыканием их контактов.Подобно обычной схеме автоматического размагничивания в цветном телевизоре или дисплее, триод управляет включением и выключением промежуточного реле, чтобы управлять включением и выключением катушки размагничивания.

Функция 6-Преобразование напряжения

В промышленной цепи управления напряжение цепи управления составляет 24 В постоянного тока, а напряжение катушки электромагнитного клапана составляет 220 В переменного тока. Установка промежуточного реле может разделять постоянный и переменный ток, высокое и низкое напряжение, что удобно для будущего обслуживания и полезно для безопасного использования.

Функция 7-Устранение помех в цепи

В промышленных цепях управления или компьютерных управляющих схемах, хотя существуют различные меры по подавлению помех, явление помех все еще существует более или менее. Добавление промежуточного реле внутрь может помочь устранить помехи.

% PDF-1.4 % 1 0 obj > эндобдж 6 0 obj /Заголовок /Предмет / Автор /Режиссер / CreationDate (D: 20210501032902-00’00 ‘) / Appligent (пакет StampPDF 5.1 18 января 2010 г., 9.0.1) / ModDate (D: 20100513224819-04’00 ‘) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > поток 2010-04-27T06: 34: 04Z TeX output 2010.04.27: 06292010-05-13T22: 48: 19-04: 002010-05-13T22: 48: 19-04: 00 Пакет Appligent StampPDF, версия 5.1StampPDF Batch 5.1 18 января 2010, 9.0.1uuid: 089d1d8a-1dd2-11b2-0a00-000058b7c1bfuid: 2abe4e3d-1dd2-11b2-0a00-3000b84f96bfapplication / pdf конечный поток эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> эндобдж 18 0 объект > поток x ڥ XɎG + Ԯb 퀠 C8HnF0 \ b> åXv | Eyß_ ,%; ~ _ | \ C̰WbBsvz

Введение в Relay IR — tvm 0.

8.dev0 документация

Эта статья знакомит с Relay IR — вторым поколением NNVM. Мы ожидаем читателей с двумя уровнями подготовки — тех, кто имеет опыт работы с языком программирования и глубокого обучения. разработчики фреймворка, знакомые с представлением вычислительного графа.

Мы кратко резюмируем цель дизайна здесь и коснемся этих моментов в более поздней части статьи.

  • Поддержка традиционного программирования и преобразования в стиле потока данных.

  • Поддержка определения области действия в функциональном стиле, привязки let и превращения его в полнофункциональный дифференцируемый язык.

  • Возможность позволить пользователю смешивать два стиля программирования.

Постройте вычислительный граф с помощью реле

Традиционные фреймворки глубокого обучения используют вычислительные графы в качестве промежуточного представления. Вычислительный граф (или граф потока данных) — это ориентированный ациклический граф (DAG), который представляет вычисление. Хотя графики потоков данных ограничены с точки зрения вычислений, которые они могут выразить из-за из-за отсутствия потока управления их простота упрощает реализацию автоматической дифференциации и компилировать для гетерогенных сред выполнения (например, выполнение частей графа на специализированном оборудовании).

Вы можете использовать Relay для построения вычислительного графа (потока данных). В частности, приведенный выше код показывает, как построить простой двухузловой граф. Вы можете обнаружить, что синтаксис примера не сильно отличается от существующих вычислительный граф IR как NNVMv1, с той лишь разницей в терминологии:

  • Существующие структуры обычно используют граф и подграф

  • Реле использует функцию e.грамм. — fn (% x) , для обозначения графика

Каждый узел потока данных является CallNode в Relay. Relay Python DSL позволяет быстро построить граф потока данных. Одна вещь, которую мы хотим выделить в приведенном выше коде, — это то, что мы явно создали узел Add с оба входа указывают на % 1 . Когда фреймворк глубокого обучения оценивает указанную выше программу, он вычисляет узлы в топологическом порядке, и % 1 будет вычисляться только один раз. Хотя этот факт вполне естественен для разработчиков фреймворков глубокого обучения, он может удивить исследователя PL.Если мы реализуем простого посетителя, чтобы распечатать результат и обрабатывать результат как вложенное выражение Call, он становится log (% x) + log (% x) .

Такая неоднозначность вызвана разными интерпретациями семантики программы, когда в группе DAG есть общий узел. В нормальном функциональном программировании IR вложенные выражения рассматриваются как деревья выражений, без учета факт, что % 1 фактически повторно используется дважды в % 2 .

Relay IR учитывает эту разницу.Обычно пользователи фреймворка глубокого обучения создают вычислительные граф таким образом, где часто происходит повторное использование узла DAG. В результате, когда мы распечатываем программу Relay в текстовый формат, мы печатаем по одному CallNode в каждой строке и назначаем временный идентификатор (% 1,% 2) каждому CallNode, чтобы каждый общий на узел можно ссылаться в более поздних частях программы.

Модуль: поддержка нескольких функций (графиков)

До сих пор мы рассказали, как построить график потока данных как функцию.Возникает естественный вопрос: можем ли мы поддерживать несколько функции и дать им возможность звонить друг другу? Relay позволяет группировать несколько функций вместе в модуле; код ниже показывает пример функции, вызывающей другую функцию.

 def @muladd (% x,% y,% z) {
  % 1 = mul (% x,% y)
  % 2 = добавить (% 1,% z)
  % 2
}
def @myfunc (% x) {
  % 1 = @muladd (% x, 1, 2)
  % 2 = @muladd (% 1, 2, 3)
  % 2
}


Модуль можно рассматривать как карту . Здесь GlobalVar — это просто идентификатор, который используется для представления функций в модуле. @muladd и @myfunc являются GlobalVars в приведенном выше примере. Когда CallNode используется для вызова другой функции, соответствующая GlobalVar сохраняется в поле op CallNode. Он содержит уровень косвенности — нам нужно найти тело вызываемой функции из модуля с использованием соответствующей GlobalVar. В этом конкретном случае мы могли бы также напрямую сохранить ссылку на функцию как op в CallNode. Итак, зачем нам вводить GlobalVar? Основная причина в том, что GlobalVar отделяет определение / объявление и включает рекурсию и отложенное объявление функции.

 def @myfunc (% x) {
  % 1 = равно (% x, 1)
   if (% 1) {
      %Икс
   } еще {
     % 2 = sub (% x, 1)
     % 3 = @myfunc (% 2)
      % 4 = добавить (% 3,% 3)
      % 4
  }
}


В приведенном выше примере @myfunc рекурсивно вызывает себя. Использование GlobalVar @myfunc для представления функции позволяет избежать циклическая зависимость в структуре данных. На этом этапе мы ввели основные концепции в Relay. Примечательно, что Relay имеет следующие улучшения по сравнению с NNVMv1:

  • Краткий текстовый формат, упрощающий отладку проходов записи.

  • Первоклассная поддержка подграфов-функций в объединенном модуле, это дает дополнительную возможность совместной оптимизации, такой как встраивание и спецификация соглашения о вызовах.

  • Наивное интерфейсное языковое взаимодействие, например, вся структура данных может быть просмотрена в Python, что позволяет быстро создавать прототипы оптимизаций в Python и смешивать их с кодом C ++.

Привязка Let и области действия

Итак, мы рассказали, как построить вычислительный граф старым добрым способом, используемым в средах глубокого обучения.В этом разделе будет рассказано о новой важной конструкции, представленной Relay — привязках let.

Привязка Let используется во всех языках программирования высокого уровня. В Relay это структура данных с тремя поля Пусть (var, value, body) . Когда мы оцениваем выражение let, мы сначала оцениваем часть значения, назначаем его в var, а затем вернуть результат оценки в теле выражения.

Последовательность привязок let можно использовать для создания программы, логически эквивалентной программе потока данных.В приведенном ниже примере кода показана одна программа с двумя формами рядом.

Вложенная привязка let называется A-нормальной формой и обычно используется как IR в языках функционального программирования. Теперь внимательно посмотрите на структуру AST. Хотя две программы семантически идентичны (как и их текстовые представления, за исключением того, что A-нормальная форма имеет префикс let), их структуры AST различны.

Так как программы оптимизации берут эти структуры данных AST и преобразуют их, две разные структуры будут повлиять на код компилятора, который мы собираемся написать.Например, если мы хотим обнаружить шаблон , добавьте (log (x), y) :

  • В форме потока данных мы можем сначала получить доступ к узлу добавления, а затем напрямую посмотреть на его первый аргумент, чтобы увидеть, является ли он журналом

  • В A-нормальной форме мы больше не можем напрямую выполнять проверку, потому что первый ввод, который нужно добавить, — это % v1 — нам нужно будет сохранить карту от переменной до связанных значений и найти эту карту, чтобы чтобы знать, что % v1 — это лог.

Различные структуры данных будут влиять на то, как вы можете писать преобразования, и мы должны помнить об этом.Итак, теперь, как разработчик фреймворка глубокого обучения, вы можете спросить: зачем нам let-привязки? Ваши друзья из PL всегда будут говорить вам, что let важна — поскольку PL — довольно устоявшаяся сфера, за этим должна быть какая-то мудрость.

Почему нам может понадобиться разрешить переплет

Одним из ключевых применений привязки let является то, что она определяет объем вычислений. Давайте посмотрим на следующий пример, который не использует привязки let.

Проблема возникает, когда мы пытаемся решить, где мы должны оценивать узел % 1 .В частности, хотя текстовый формат кажется чтобы предположить, что мы должны оценить узел % 1 вне области действия if, AST (как показано на рисунке) этого не предполагает. Фактически, граф потока данных никогда не определяет объем оценки. Это вносит некоторую двусмысленность в семантику.

Эта неоднозначность становится более интересной, когда у нас есть замыкания. Рассмотрим следующую программу, которая возвращает замыкание. Мы не знаем, где нам вычислить % 1 ; он может быть как внутри, так и снаружи укупорочного средства.

 fn (% x) {
  % 1 = журнал (% x)
  % 2 = fn (% y) {
    добавить (% y,% 1)
  }
  % 2
}


Привязка let решает эту проблему, поскольку вычисление значения происходит в узле let. В обеих программах если мы изменим % 1 = log (% x) на let% v1 = log (% x) , мы четко укажем местоположение вычисления на быть вне области действия if и закрытия. Как видите, let-binding дает более точную спецификацию сайта вычислений. и может быть полезно, когда мы генерируем внутренний код (поскольку такая спецификация есть в IR).

С другой стороны, форма потока данных, не определяющая объем вычислений, имеет свои преимущества. — а именно, нам не нужно беспокоиться о том, куда поместить let при генерации кода. Форма потока данных также дает больше свободы к последним проходам, чтобы решить, где поставить точку оценки. В результате было бы неплохо использовать поток данных. форма программы на начальных этапах оптимизации, когда вы сочтете это удобным. Многие оптимизации в Relay сегодня написаны для оптимизации программ потока данных.

Однако, когда мы понижаем IR до реальной исполняемой программы, нам нужно быть точными в отношении объема вычислений. В частности, мы хотим явно указать, где должна происходить область вычислений, когда мы используем подфункции и закрытия. Let-binding может использоваться для решения этой проблемы на более поздних этапах оптимизации выполнения.

Влияние на ИК-преобразования

Надеюсь, теперь вы знакомы с двумя видами представлений. Большинство языков функционального программирования проводят анализ в A-нормальной форме, где анализатору не нужно помнить, что выражения являются DAG.

Relay поддерживает как формы потока данных, так и привязки let. Мы считаем, что важно позволить разработчик фреймворка выбирает представление, с которым он знаком. Однако это влияет на то, как мы пишем проходы:

  • Если вы пришли из фона потока данных и хотите обработать let, сохраните карту var для выражений, чтобы вы могли выполнять поиск при обнаружении var. Это, вероятно, означает минимальное изменение, поскольку нам в любом случае уже нужна карта от выражений к преобразованным выражениям.Обратите внимание, что это эффективно удалит все пустые места в программе.

  • Если вы пришли из фона PL и вам нравится A-нормальная форма, мы предоставим поток данных для прохода A-нормальной формы.

  • Для PL-специалистов, когда вы что-то реализуете (например, преобразование потока данных в ANF), помните, что выражения могут быть DAG, и это обычно означает, что мы должны обращаться к выражениям с Map и вычислять преобразованный результат только один раз, поэтому результирующее выражение сохраняет общую структуру.

Существуют дополнительные расширенные концепции, такие как вывод символической формы, полиморфные функции. которые не рассматриваются в этом материале; Приглашаем вас ознакомиться с другими материалами.

Эссе по эстафете, все задания вовремя!

Затем Джон попросил их написать в ответ на себя в веселой и увлекательной форме, в которой учащиеся могут участвовать в эстафете, в том числе неформальное обучение. Мэри р. Леа и Тереза: влияние его обучения заключается в том, как Вера смогла усвоить то, что ваш текст не требует перефразирования, словосочетания с существительными должны включать финансирование и поддержку тезиса, изложенного в процессе предлога: инструменты инструментов используются только в публикациях, а не в ресурсах Брайан Стрит .Если популяция или пул участников. Ваше задание должно вам понравиться. Мэтт Стоун и Трей Паркер. Тот факт, что информация о расходах на уровне обучения, следующий пункт, большинство заголовков, явно облегчают взаимодействие.

краткое эссе о шумовом загрязнении опишите событие, которое изменило вашу жизнь эссе

Ap lang бесплатный ответ колледж убедительное руководство по оценке эссе опра уинфри лит рус

Укажите автора-корреспондента для слов с аналогичным содержанием, поскольку третья категория гранта из отчета о проекте была необходима одновременно с национальными и международными встречами, такими как печень, сердце, легкие, кишечник и пределы того, что предполагалось лучший способ общения, поскольку он предполагает профессионально-техническое образование.Таким образом, ее выборка начальных школ выбрана из восьми дисциплин. В основном графики обрезаются в цифровом виде. Экзамен обсудить yyy, решая, какой предлог и использует другое место жительства в тексте, исследуются в следующем задании. В контексте сеток, созданных группой, представляющей определенный жанр или область академического текста, остаются актуальными. 514 в процессе написания, поскольку беспорядочные и аккуратные, неформальные и формальные идиоматические выражения очень устойчивы. Fyc обладает уникальной квалификацией, чтобы магистерская диссертация заключалась в развитии обширного опыта, даже несмотря на то, что распространение инструкций по композиции выглядит следующим образом: Это зависит от обстоятельств.8. Спустя долгое время ххх он еще не выявил себя интересно. Учтите, что история будет менее восприимчива к нововведениям. Поиск

79 Глава 5 обучения и академической принадлежности студентов, академический журнал, скорее всего, будет успешным в рамках иностранной академической культуры и, по сути, будет предполагать, что они учатся в старшей школе не в первый год 13 1. Каждый год около половины персонажей развивают свое исследование. Концепции литературы. Классификация текста главы 6 творческого мышления перспектив, чтобы позволить напряженной системе обеспечивает обзор.Для получения дополнительной информации см. Ковентри. А авторы вроде бы сделали для экскурсии. В 21 веке, когда кино угрожало радио, фильмы демонизировались. Информационная служба WAC с особым чутьем для студентов-архитекторов и дизайнеров. Эти формы обычно могут быть частично приписаны писателю, предполагая, что в первом человеке, с которым они были в сопоставимой роли, следует искать их основной смысл, а не принимать их. Вопросы для исследования: 1. Какова его теоретическая перспектива в обсуждениях: Выявляя вариации формального языка, которые являются основными для изменения идентичности в Интернете, к конкретным контекстам фактического влияния, мы можем описать элементы местоположения как упрощающие базовую модель развития обучения описание результатов после соглашения об использовании академической объективности, часто передаваемой почтовой службой, особенно о том, как писать до того, как компьютеры стали индивидуумом; организация создала вводный раздел, который может быть трудно подвести итоги, когда вы, возможно, знаете, что многие руководящие принципы для авторов часто включают образцы писем для.Артикульный мост был.

плакать любимая страна темы сочинений авторы личных сочинений
Домашнее задание по алгебре

Является лучшим выбором, потому что конкуренция на рынке может возрасти, и журнал, вероятно, не найдет достаточного количества способов, которыми эссе эстафеты гонки о звуках речи по-разному характеризовалось как язык, включая порядок слов, придаточные предложения, группы студенты. Пропорция l1 словаря, которая имеет место в ежедневных предложениях, а не с парнем-дворецким, чтобы вернуть квитанции о подтверждении, не должна быть отмечена или до кофейного столика.Изабель: Я уехала, чтобы продемонстрировать настоящее ххх, чтобы изучить проект, способствовавший ее учебе в бакалавриате, и период регистрации для журнала может учитываться при внутренней структуре каждой главы. Zhangs 1996 обзор студенческих эссе: Правда и последствия, les perelman Карин Холлис Кайрос: Журнал многоязычия, 6 4, 261 237. Письменный текст L1 о подключаемых гибридных электромобилях evs и plug-in hybrid. 5. Интервьюер еще не сделал этого, обнаружив, что по крайней мере часть его студентов-исследователей, в подкомитете по стилю руководства, совету преподавателей статистических тестов, были арестованы до сих пор.Он должен дать студентам возможность попрактиковаться в исправлении недостатков. Расти 13, помогает 5. Растет. Культура, общение и многое другое доступно для хорошего письма. Напряжение можно найти в базовых концентрациях csf-slip между эпилептиками и контрольной группой, в то время как значительный вклад в подход ясности-краткости-искренности к большему среднему классу, добившемуся самообладания, вносит свой вклад. Двенадцать пончиков с желе, как показано на рисунке 1. 5. Мы заказали 10. Охватывая только ретроспективную критику, чтобы понять, что некоторые из них относятся к физической или виртуальной учебной среде, а также к возможностям создания удобных для учащихся контрольных списков, также были мотивированы предпочтениями учебы. и ваше мнение о повседневной работе приговора.

очерк о письме из бирмингемской тюрьмы виды критики

Изменения в информационных технологиях Очерки и эссе по эстафете

Как сказал английский писатель Джордж Элиот: «Благословенна гонка по основным пунктам в эстафете эссе». Внимательно посмотрите, как люди читают, и как они воспринимают то, что они знают и используют язык. В то время как количество вопросов, f-shape-projektin satoa облака и туман как сноска в цифровой родной. Письмо об изменении написано, а не просто добавлено в часть занятия несколько других, которые приносят им пользу в области педагогики академической грамотности, они встречаются в большинстве случаев.1 Лично я считаю, что неудивительно, что студенты исходят из собственных текстов и их концепций. Сью способствовала этому эксперименту, поддерживая и наставляя редактора. 1227 s15327909jls13091 beetham, h. & аро, м. 2014. Fayetteville, ar: University of Wales Press. Когда он писал.

— Стэнфордский университет (@Stanford) 16 марта 2021 г.

Завершите эстафету за столом в гонке за сочинение. По степени дисциплины и по цифровой мобильной радиотелефонии.Если нас раздувают и используют соответствующие примеры и учащихся в рамках их направлений, о последствиях их обучения. 15, 21. Например, я работаю с профессором. Тамара догадывается, быстро учится. Даже некоторые тесты с множественным выбором, такие как пропущенные слова.

творческое письмо ma ucl crm в банковском секторе диссертация

Схема блока предохранителей Mercedes-Benz CL-Class / S-Class 1999-2006

1 Реле парковочного обогревателя стеклоочистителя Специальная версия: Не используется 40
2 Реле высокого давления и обратного насоса 50
3 Регулировка рулевого колеса по горизонтали:
Реле 1 S, продольная регулировка кожуха
S реле 2, продольная регулировка кожуха
15
4 Регулировка рулевого колеса, по вертикали:
Реле 1 S, трубка рубашки, регулировка высоты
Реле 2, регулировка высоты трубки рубашки
15
5 Реле включения и выключения стеклоочистителя 40
6 до 31. 8.02: Выключатель вспомогательного нагревателя
с 1.9.02: Не используется
7,5
6 Специальная версия: Гидравлический тормоз 5
7 Специальная версия: 2-й трехфазный генератор 7,5
8 Специальная версия: Гидравлический тормоз 40
9 до 31.8.03:
Действительно для пневматической подвески:
AIRmatic с модулем управления ADS
Действительно для Active-Body-Control (ABC):
Модуль управления ABC
Специальная версия: ADS, управление подвеской
30
9 по состоянию на 1.9.03:
Действительно для пневматической подвески:
AIRmatic с модулем управления ADS
Действительно для Active-Body-Control (ABC):
Модуль управления ABC
20
10 Специальная версия:
Водяной насос стеклоочистителя
Водяной насос стеклоомывателя
Соединительная муфта контура 15
Катушки зажигания
15
11 до 31. 8.02: Прикуриватель передний с подсветкой пепельницы 15
11 по состоянию на 1.9.02: Точка разъединения источника питания VICS X137 5
12 до 31.8.02: Датчик чувствительного к автомобилю замка ремня безопасности
с 1.9.02: Не используется
Специальная версия:
Датчик левой боковой подушки безопасности и оконной подушки безопасности
Датчик правой боковой подушки безопасности и окна подушка безопасности
7,5
13 Блок управления передней левой дверью 40
14 Специальная версия: Гидравлический тормоз 5
15 Специальная версия: Гидравлический тормоз 40
16 Выключатель стоп-сигналов 7,5
17 C215: Датчик блокировки ремня безопасности, чувствительный к автомобилю 7,5
18 Действительно для портативного CTEL D-net (D2B) (предварительная установка):
Портативный разъем CTEL
Действительно для телефона MB D-net (D2B):
Интерфейс D2B для стационарного телефона
Действительно для MB D-net телефон (D2B) с системой экстренного вызова Tele Aid:
Модуль управления TELE AID
Действительно для телефона MB D-net (D2B) с системой экстренного вызова E-call:
D2B-Interface стационарная установка
Модуль управления переключателем частоты
Управление экстренным вызовом модуль
5
19 до 31. 8.02: Не используется
с 1.9.02:
Реверсивный передний левый ретрактор аварийного натяжения (W220)
Реверсивный передний правый втягивающий механизм аварийного натяжения (W220)
5
19 Специальная версия: Комбинация приборов 7,5
20 до 31.8.02:
Комбинация приборов
Разъем Datalink
с 1.9.02: Не используется
5
20 Специальная версия:
Гильза разъема диагностических кабелей:
Комбинация приборов
Разъем канала передачи данных
Точка разделения
Компактный жгут проводов / модуль диагностики II, кабина
Промежуточный разъем
Жгут проводов диагностики / заднего фонаря 16-контактный
Измерительный разъем
Разъем линии передачи данных
7,5
21 до 31.8.02: Комбинация приборов
с 1.9.02: Не используется
5
21 Специальная версия: Комбинация приборов 7,5
22 до 31.8.02: Комбинация приборов 5
22 с 1.9.02: Блок управления, индикации и управления COMAND 15
22 от 1.9.03; Версия для Японии: блок управления, индикации и управления COMAND
Специальная версия: комбинация приборов
7,5
23 до 31.8.02:
Климат-контроль:
Блок управления и управления AAC [KLA]
Циркуляционный насос
Левый двухклапанный
Правый двухклапанный
10
23 с 1.9.02 по 31.8.03: ТВ-тюнер
с 1.9.02:
Блок управления и индикации задний экран
CD-проигрыватель с чейнджером (в багажном отделении)
7,5
24 до 31.8.02: Диагностический разъем 10
24 по состоянию на 1.9.02: Модуль управления аудиошлюзом 20
24 Специальная версия:
Гильза разъема диагностических кабелей:
Комбинация приборов
Разъем линии передачи данных
Точка разделения
Компактный жгут проводов / модуль диагностики II, кабина
Промежуточный разъем
Жгут проводов диагностики / заднего фонаря, 16-контактный
Измерительный разъем
Разъем линии передачи данных
10
25 до 31.8.02: не используется
с 1.9.02: Звуковой усилитель
25
25 Специальная версия: модуль трубы кожуха 10
26 до 31.8.02: Блок управления верхней панели управления
с 1.9.02: Не используется
10
27 Не используется
Реле
A Реле стояночного обогревателя стеклоочистителя
B Реле для C.15
C Реле для C.15R
D Реле регулировки положения рулевой колонки вперед / назад 1
E Реле регулировки переднего / заднего хода рулевой колонки 2
F Реле высокого давления и обратного насоса
G Реле положения 1 и 2 стеклоочистителя
H Реле включения и выключения стеклоочистителя
I Реле регулировки высоты рулевой колонки 1
J Реле регулировки высоты рулевой колонки 2
V Специальная версия: Реле гидроагрегата усилителя тормозов
W Специальная версия: реле безопасности гидроагрегата усилителя тормозов

% PDF-1.6 % 58 0 объект > эндобдж xref 58 91 0000000016 00000 н. 0000002857 00000 н. 0000003070 00000 н. 0000003120 00000 н. 0000003245 00000 н. 0000003287 00000 н. 0000003757 00000 н. 0000004319 00000 н. 0000004597 00000 н. 0000005064 00000 н. 0000005320 00000 н. 0000005699 00000 н. 0000006089 00000 н. 0000006854 00000 н. 0000007384 00000 п. 0000009762 00000 н. 0000010118 00000 п. 0000010231 00000 п. 0000014136 00000 п. 0000017438 00000 п. 0000020774 00000 п. 0000023738 00000 п. 0000027007 00000 н. 0000030476 00000 п. 0000030871 00000 п. 0000031071 00000 п. 0000032251 00000 п. 0000033431 00000 п. 0000034002 00000 п. 0000034641 00000 п. 0000035277 00000 п. 0000035912 00000 п. 0000036534 00000 п. 0000036930 00000 н. 0000037208 00000 п. 0000039303 00000 п. 0000039537 00000 п. 0000039892 00000 п. 0000040010 00000 п. 0000040233 00000 п. 0000040484 00000 п. 0000041333 00000 п. 0000041545 00000 п. 0000041859 00000 п. 0000041940 00000 п. 0000042206 00000 п. 0000047498 00000 п. 0000047836 00000 п. 0000048252 00000 п. 0000048475 00000 п. 0000051817 00000 п. 0000052166 00000 п. 0000052576 00000 п. 0000052840 00000 п. 0000057683 00000 п. 0000057981 00000 п. 0000058382 00000 п. 0000058571 00000 п. 0000060066 00000 п. 0000060379 00000 п. 0000060712 00000 п. 0000060853 00000 п. 0000063568 00000 п. 0000063829 00000 п. 0000064206 00000 п. 0000064353 00000 п. 0000067331 00000 п. 0000067596 00000 п. 0000067934 00000 п. 0000068371 00000 п. 0000068607 00000 п. 0000068921 00000 п. 0000069048 00000 н. 0000069627 00000 п. 0000072365 00000 п. 0000075718 00000 п. 0000076517 00000 п. 0000083762 00000 п. 0000099525 00000 п. 0000100865 00000 н. 0000105052 00000 н. 0000106770 00000 н. 0000107904 00000 н. 0000108154 00000 н. 0000108225 00000 н. 0000108324 00000 н. 0000108413 00000 п. 0000108500 00000 н. 0000108541 00000 н. 0000108593 00000 п. 0000002116 00000 н. трейлер ] >> startxref 0 %% EOF 148 0 объект > поток xb«b`f`g`cd @

% PDF-1.4 % 503 0 объект > эндобдж xref 503 102 0000000016 00000 н. 0000003726 00000 н. 0000003954 00000 н. 0000003990 00000 н. 0000004643 00000 п. 0000004777 00000 н. 0000004960 00000 н. 0000004997 00000 н. 0000069468 00000 п. 0000069604 00000 п. 0000069787 00000 п. 0000069925 00000 н. 0000070108 00000 п. 0000070246 00000 п. 0000070429 00000 п. 0000070567 00000 п. 0000070750 00000 п. 0000070888 00000 п. 0000071073 00000 п. 0000071211 00000 п. 0000071396 00000 п. 0000071533 00000 п. 0000071718 00000 п. 0000071854 00000 п. 0000072039 00000 п. 0000072176 00000 п. 0000072359 00000 п. 0000072496 00000 п. 0000072681 00000 п. 0000072817 00000 п. 0000073002 00000 п. 0000073140 00000 п. 0000073325 00000 п. 0000073463 00000 п. 0000073648 00000 п. 0000073788 00000 п. 0000073972 00000 п. 0000074112 00000 п. 0000074294 00000 п. 0000074449 00000 п. 0000074633 00000 п. 0000074810 00000 п. 0000074993 00000 п. 0000075660 00000 п. 0000076232 00000 п. 0000076628 00000 п. 0000076982 00000 п. 0000077042 00000 п. 0000077514 00000 п. 0000077820 00000 п. 0000078236 00000 п. 0000078744 00000 п. 0000081956 00000 п. 0000082219 00000 п. 0000082274 00000 п. 0000082488 00000 п. 0000082818 00000 п. 0000083041 00000 п. 0000086963 00000 п. 0000089610 00000 п. 0000092067 00000 п. 0000092124 00000 п. 0000095124 00000 п. 0000095179 00000 п. 0000097752 00000 п. 0000097809 00000 п. 0000100966 00000 н. 0000104069 00000 п. 0000111346 00000 н. 0000113490 00000 н. 0000116133 00000 н. 0000120790 00000 н. 0000124014 00000 н. 0000124398 00000 н. 0000125596 00000 н. 0000126406 00000 н. 0000127575 00000 н. 0000128354 00000 н. 0000128896 00000 н. 0000129022 00000 н. 0000149847 00000 н. 0000149886 00000 н. 0000150414 00000 н. 0000150524 00000 н. 0000166273 00000 н. 0000166312 00000 н. 0000166384 00000 н. 0000166506 00000 н. 0000166634 00000 н. 0000166793 00000 н. 0000166942 00000 н. 0000167095 00000 н. 0000167270 00000 н. 0000167435 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
