Схемы простых реле времени
Одним из важныхэлементов автоматических устройств являются различные электронные реле времени, предназначенные для получения заданной выдержки времени при включении и выключении различных электрических устройств и, в частности, для автоматического прекращения времени экспонирования фотобумаги через заданный промежуток времени.
Реле времени на транзисторе
На рис. 1 приведена схема электронного реле времени, собранного на транзисторе Т1. Работает реле следующим образом. В коллекторную цепь транзистора включено поляризованное реле РІ, а в цепь базы — конденсатор большой емкости С1, постоянный резистор R1 и переменный резистор R2.
В исходном состоянии контакты 1— 2 секции ВІа переключателя В1 разомкнуты и токи в цепях базы и коллектора отсутствуют В этом положении контактами 3— 4 указанного переключателя конденсатор С1 закорочен.
Рис. 1. Принципиальная схема реле времени на транзисторе.
При включении реле времени контакты 3—4 переключателя В1 будут разомкнуты, а 1— 2 замкнуты, и в цепи базы начнет протекать ток, который зарядит конденсатор СІ до напряжения источника питания Б.
После того, как конденсатор С1 зарядится, ток в цепи базы прекращается.
В момент замыкания контактов 1—2 в цепи коллектора будет проходить ток, который больше тока базы в Р раз (b — коэффициент усиления по току транзистора, включенного по схеме с общим эмиттером).
Если этот ток больше тока срабатывания реле Р1, то оно сработает, замкнет свои контакты 1— 2 и включит исполнительную цепь (например, лампу Л фотоувеличителя для фотопечати).
Так как по мере заряда конденсатора С1 ток в цепи базы будет уменьшаться, это вызовет соответствующее уменьшение тока в цепи коллектора. При токе коллектора, равном току отпускания реле Р1, последнее отпустит свой якорь, разомкнет контакты 1— 2 и выключит лампу Л фотоувеличителя.
Для повторного включения реле следует выключить и снова включить переключатель В1, в качестве которого используют обычный сдвоенный перекидной тумблер.
Время заряда конденсатора С1 зависит от его емкости и сопротивлений резисторов R1, R2. Поэтому регулируя величину переменного резистора R2, можно изменять интервал выдержки времени.
При указанных на схеме данных и использовании поляризованного реле типа РП-4, отрегулированного на ток срабатывания 0,8 ма и ток отпускания 0,4 ма, такое электронное реле обеспечивает выдержку времени до 15 сек.
Несколько рекомендаций по налаживанию описанного выше устройства. Прежде чем поляризованное реле РП-4 (паспорт У. 172.22.37) включить в коллекторную цепь транзистора, его необходимо установить в режим однопозиционной работы (с преобладанием).
Затем нужно определить полярность включения обмотки (в схеме используется только высокоомная секция). При правильном включении обмотки реле, коллекторный ток, превышающий ток срабатывания реле, должен вызывать переброску якоря (подвижного контакта) из одного крайнего положения в другое.
В процессе регулировки реле РП-4 необходимо добиться, чтобы ток отпускания был минимальным. Это позволит увеличить время выдержки.
В схеме можно использовать конденсаторы только с малой утечкой. Для более точной установки времени выдержки, которое наносится на шкалу переменного резистора R2, рекомендуется разбить его на несколько поддиапазонов (шкал).
С этой целью в схеме следует предусмотреть дополнительный переключатель для скачкообразного изменения емкости конденсатора С1.
Реле времени на составном транзисторе

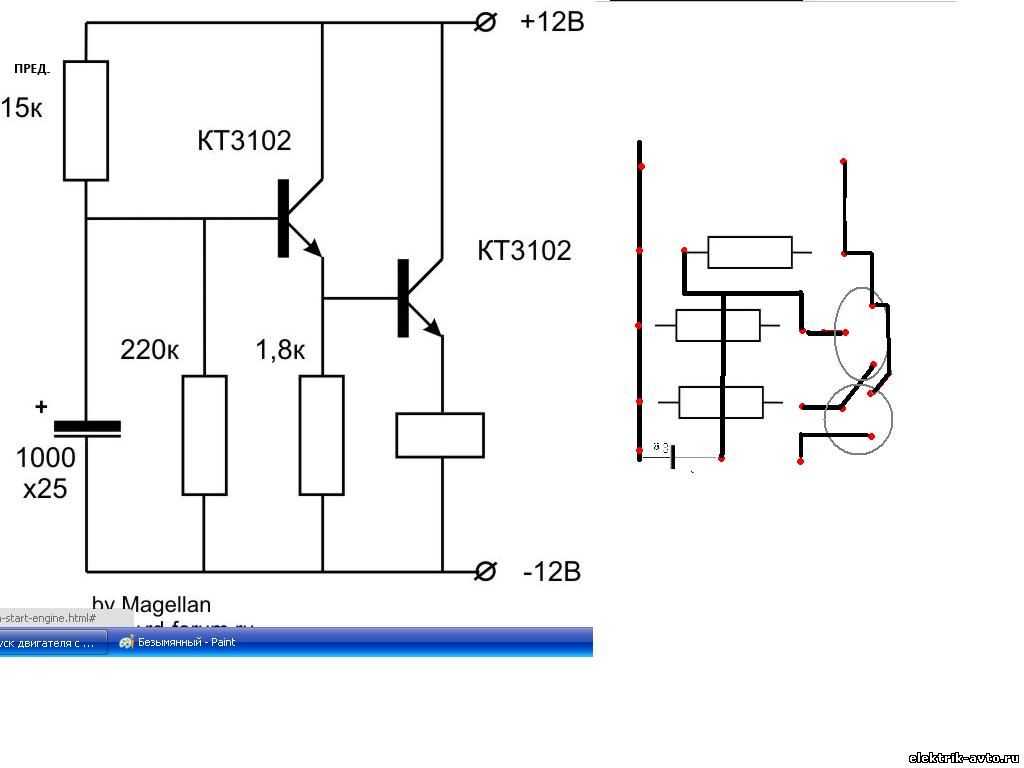

Реле времени, собранное по схеме рис. 2, отличается применением составного транзистора (T1, Т2), благодаря чему оно обладает более высокой чувствительностью.
Составной транзистор имеет коэффициент усиления по току, равный произведению коэффициентов усиления по току отдельных транзисторов, и поэтому при одном и том же управляющем токе коллекторный ток получается гораздо большим, чем в предыдущей схеме.
Это позволило отказаться от применения дорогостоящего реле и заменить его обычным электромагнитным.
Рис. 2. Реле времени на составном транзисторе.
Изменение выдержки времени осуществляется плавно — резистором R2 и скачками — переключателем В2. При испытании данной схемы с использованием реле типа РСМ-2 (паспорт 10.171.81.21), у которого из-за разгрузки якоря удалось получить токи срабатывания н отпускания 10 и 4 ма, время выдержки оказалось равным: на первом пределе 1— 6 сек, на втором— 6— 24 и на третьем пределе 24—125 сек.
Каждый из конденсаторов С2, С3 набран из нескольких конденсаторов с минимальным током утечки и рабочим напряжением не менее 10 в. Следует отметить, что пределы выдержки времени зависят от фактической емкости конденсаторов С1— С3 и величины утечки, поэтому они уточняются в процессе налаживания.
Реле времени на транзисторе (вариант 2)
Еще один вариант схемы реле времени на одном транзисторе приведен на рис. 3. В этом реле время выдержки определяется временем разряда конденсатора С1 через резисторы R1. R4 и входную цепь транзистора Т1. Изменяя величину переменного резистора R4, можно плавно изменять время выдержки.
Рис. 3. Второй вариант реле времени на транзисторе, схема.
В исходном состоянии напряжение на конденсаторе С1 равно нулю, а следовательно, на базе транзистора 77 напряжение отсутствует. Ток в цепи коллектора настолько мал, что реле Р1 не срабатывает.
При нажатии на кнопку Кн конденсатор С1 почти мгновенно заряжается до напряжения на выходе выпрямителя.
Стоит только отпустить кнопку, как напряжение на конденсаторе С1 будет приложено минусом на базу транзистора, и коллекторный ток резко увеличится.
При этом реле Р1 сработает, замкнет свои нормально разомкнутые контакты 1— 2, и в исполнительную цепь будет подано питание. Якорь реле будет притянут до тех пор, пока конденсатор С1 не разрядится.
По мере разряда конденсатора ток коллектора будет уменьшаться, Когда он станет меньше тока отпускания реле, последнее разомкнет контакты 1— 2 и подача напряжения на исполнительную цепь прекратится.
Время разряда конденсатора С1 в основном определяется переменным резистором R4, шкала которого проградуирована в секундах. Электромагнитное реле Р1 имеет те же параметры, что и в предыдущей схеме.
Трансформатор Тр1 выполнен на сердечнике Ш16, толщина набора 20 мм. Обмотка 1а содержит 1900 витков, а обмотка 16—1400 витков провода ПЭВ-1 0,12. Обмотка II содержит 925 витков провода ПЭВ-0,15. Для получения различных выпрямленных напряжений от 700, 775 и 850-го витка делаются отводы.
Электронное реле времени на лампе
На рис. 4 приведена схема лампового электронного реле времени, предназначенного для получения выдержки времени длительностью 0,5— 60 сек с точностью ±2%. Управление работой реле осуществляется ручкой установки выдержки времени (R1) и кнопкой Кн.
Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1.
При срабатывании реле РІ замыкаются его контакты 1— 2 и размыкаются контакты 2— 3, тем самым разрывая цепь питания промежуточного реле Р2 и индикаторной лампочки Л2.
Рис. 4. Электронное реле времени на лампе, принципиальная схема.
Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится.
Отключение реле Р1 вызовет размыкание контактов 1—2 (Р1) и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 (реле Р1) включается индикаторная лампочка Л2 и реле Р2. Реле Р2 сработает и контактами 1— 2 (Р2) включит питание на исполнительную цепь — гнезда «Выход». Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1.
По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается. Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.
Для повторного включения реле времени необходимо снова нажать на кнопку Кн. Для того, чтобы реле работало в импульсном режиме, необходимо замкнуть «на постоянно» контакты кнопки Кн. В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка 125 мсек.
Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.
Поляризованное реле Р1 типа РП-4 (паспорт У. 172.20.48). Можно применить реле РП-5 с сопротивлением обмоток 3000— 5000 ом. Реле Р2 электромагнитного тип г. с сопротивлением обмоток 5 ом для работы от напряжения переменного тока 6,3 в.
Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Обмотка 1 содержит 2400 витков провода ПЭЛ 0,15, обмотка II — 4800 витков провода ПЭЛ 0,07, обмотка III— 125 витков провода ПЭЛ 0,62. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.
Приведенные здесь схемы простых реле времени не сложны, их можно собрать из деталей в наличии.
Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.
Как сделать простое реле времени, пайка схемы временной задержки включения нагрузки.
« ЭлектроХоббиПорой возникает необходимость в отсроченном включении или выключении тех или иных электроприборов. Существуют специальные электронные схемы задержки времени срабатывания, которые называются реле времени. Их задача сводится к тому, что после своего включения (подачи питающего напряжения на саму схему) они ждут определенное время, по истечению которого происходит их срабатывание и замыкание управляющих контактов обычного реле, что стоит внутри их схемы. Эти контакты являются ключами, что уже могут управлять включением или выключением различных сторонних электрических устройств, нуждающиеся в подобной задержки времени. Время задержки можно выставить изначально специальным переменным резистором, который находится на самом корпусе реле времени.
В этой статье я хочу предложить вашему вниманию достаточно простую схему электронного реле времени, что питается от напряжения 12 вольт. И в общих чертах поясню принцип работы данной схемы задержки времени. Вот сама принципиальная схема.
Итак, время задающими элементами в этой схеме являются переменный резистор R1 и конденсатор C1. После подачи на схему электропитания величиной 12 вольт оно начинает постепенно перераспределяться между этими элементами. То есть, изначально конденсатор C1 находится в разряженном состоянии, на нем напряжение равно нулю, и все, поданное на схему, напряжение оседает на резисторе R1. С течением времени C1 начинает накапливать электрический заряд, напряжение на нем начинает постепенно увеличиваться, в то время как на R1 оно уменьшается (идет перераспределение). Напряжение на конденсаторе C1 достигнув определенной величины способствует открыванию транзистора VT1.
Как известно, чтобы биполярный кремниевый транзистор перешел из закрытого состояния (не пропускал ток через переход коллектор-эмиттер) в открытое (начал пропускать ток через переход коллектор-эмиттер) нужно чтобы на переходе база-эмиттер появилось некое напряжение насыщения транзистора, равное где-то в среднем 0,6 вольт.
Так вот, получается следующее, время задающий конденсатор постепенно накапливает на себе электрический заряд (скорость заряда зависит от величины сопротивления R1, чем он больше, тем дольше будет заряжаться C1). Напряжение на C1 постепенно увеличивается, а поскольку параллельно конденсатору стоит цепь, состоящая из транзисторного перехода база-эмиттер, резистора R2 и R3, то это напряжение увеличивается и на этих элементах.
И как только на база-эмиттерном переходе VT1 напряжение достигло величины 0,6 вольт, транзистор перешел в открытое состояние, через его переход коллектор-эмиттер пошел ток, после чего произошло открытие и транзистора VT2. И у второго транзистора, после его открытия, пошел ток через его коллектор-эмиттерный переход, что способствовало включению реле K1. Данное реле после своего срабатывания замкнуло (или разомкнуло) свои контакты и привело в действие ту электрическую цепь, что нужно было включить или выключить с определенной задержкой времени.
Стоит обратить внимание, что на схеме параллельно катушки реле K1 стоит диод VD1.
Включение у него обратное (плюс диода подключен к минусу питания, а минус диода на плюс питания). Зачем нужен этот диод? Дело в том, что у любых катушек существует такое свойство как самоиндукция. То есть, если мы подадим напряжение на катушку, а потом резко его снимем, то на концах данной катушки образуется ЭДС самоиндукции (сгенерируется некоторая величина напряжения, которое в значительной степени может превышать напряжение, что было подано изначально). Этот возникший всплеск напряжения легко может негативно повлиять на чувствительные элементы электрической схемы. В нашем случае могут выйти из строя транзисторы VT1 и VT2. Роль диода VD1 заключается как раз в закорачивании этого всплеска ЭДС самоиндукции. Он как бы гасит ЭДС на себе, защищая схему.
Итак, схема отработала цикл, контакты реле включили или выключили ту электрическую цепь, которая нуждалась в задержке времени срабатывания. Для того, чтобы схему сбросить, нужно, либо отключить от нее питание, либо же нажать кнопку S1, которая замкнет конденсатор C1 и обнулит его электрический заряд (напряжение сведя к нулю).
После отпускания кнопки S1 реле времени начнет новый отсчет времени, после чего опять сработает. Кнопка S1 должна быть без фиксации, иначе реле времени после своего включения так и не начнет отсчет времени.
В принципе данная схема простого реле времени особо не капризна к величине напряжения своего питания. Она будет нормально работать и при 9 вольтах, и при 15. Тогда нужно будет поставить реле, у которого катушка будет рассчитана на величину подаваемого напряжения питания. Кроме этого нужно еще учесть, что в данной схеме я поставил маломощное реле, его катушка потребляет всего 50 миллиампер. Эта катушка стоит последовательно с транзистором VT2 (его переходом коллектор-эмиттер). Максимальный ток данного транзистора 100 миллиампер. То есть, у транзистора есть достаточный запас по коллекторному току. Если же в схему поставить более мощное реле, у которого катушка будет потреблять более 100 миллиампер (да и на пределе, чтобы было, не желательно), то скорее всего транзистор VT2 не выдержит и сгорит.
В таком случае в место него нужно поставить более мощный, например КТ815 (у которого максимальный ток 1,5 ампер) или КТ817 (ток 3 ампера).
P.S. Например, когда я ставил C1 с емкостью в 100 мкф и R1 с сопротивлением в 100 Ом, то время задержки включения данного реле времени было около 3 секунд. Следовательно, чем больше емкость конденсатора и чем больше сопротивление резистора, тем длительнее задержку можно получить. Экспериментируйте, подбирайте нужные времязадающие элементы, наслаждайтесь работой схемы. Эта схема после своей сборки сразу же начинает нормально работать, если конечно все детали годные и находятся в рабочем состоянии!
Описание схем простых таймеров задержки В этом посте мы обсудим создание простых таймеров задержки с использованием самых обычных компонентов, таких как транзисторы, конденсаторы и диоды. Все эти схемы будут выдавать временные интервалы задержки включения или задержки выключения на выходе в течение заданного периода, от нескольких секунд до многих минут.
Все конструкции полностью регулируемые.
Важность таймеров задержки
Во многих электронных схемах задержка в несколько секунд или минут становится важным требованием для обеспечения правильной работы схемы. Без указанной задержки цепь может выйти из строя или даже выйти из строя.
Давайте подробно разберем различные конфигурации.
Вы также можете прочитать о таймерах задержки на базе IC 555. Рекомендуется для вас!
Использование одного транзистора и кнопки
На первой принципиальной схеме показано, как могут быть соединены транзисторы и несколько других пассивных компонентов для получения требуемых выходов времени задержки.
Транзистор снабжен обычным базовым резистором для функций ограничения тока.
Светодиод, который используется здесь только для целей индикации, ведет себя как коллекторная нагрузка цепи.
Конденсатор, который является важной частью схемы, получает определенное положение в схеме, мы можем видеть, что он был размещен на другом конце базового резистора, а не непосредственно на базе транзистора.
Для запуска цепи используется кнопка.
При кратковременном нажатии кнопки положительное напряжение от линии питания поступает на базовый резистор и включает транзистор, а затем светодиод.
Однако в ходе вышеуказанного действия конденсатор также заряжается полностью.
При отпускании кнопки, несмотря на то, что питание базы отключается, транзистор продолжает работать за счет накопленной энергии в конденсаторе, который теперь начинает разряжать накопленный заряд через транзистор.
Светодиод также остается включенным, пока конденсатор не разрядится полностью.
Значение конденсатора Te определяет временную задержку или то, как долго транзистор остается в проводящем режиме.
Наряду с конденсатором значение базового резистора также играет важную роль в определении времени, в течение которого транзистор остается включенным после отпускания кнопки.
Однако схема, использующая только один транзистор, может создавать временные задержки, которые могут составлять всего несколько секунд.
Добавив еще один транзисторный каскад (следующий рисунок), указанный выше диапазон выдержки времени можно значительно увеличить.
Добавление еще одного транзисторного каскада повышает чувствительность схемы, что позволяет использовать времязадающий резистор большего номинала, тем самым расширяя диапазон времени задержки схемы.
Схема печатной платы
Видеодемонстрация
Использование симистора:
На следующем рисунке показано, как описанная выше схема таймера задержки может быть объединена с симистором и использоваться для переключения нагрузки, работающей от сети переменного тока 05 9052 9002 900 Вышеупомянутое можно дополнительно модифицировать с помощью автономного силового бестрансформаторного источника питания, как показано ниже:
Без кнопки
Если вышеприведенная конструкция предназначена для использования без кнопки, можно реализовать то же самое, как указано в следующую схему:
Вышеупомянутый эффект выключения задержки без кнопки можно дополнительно улучшить, используя два транзистора NPN и конденсатор между базой/землей левого NPN
На следующей схеме показано, как соответствующая кнопка может быть неактивна как только она нажата и пока таймер задержки находится в активированном состоянии.
В течение этого времени любое дальнейшее нажатие кнопки не влияет на таймер, пока выход активен или пока таймер не завершит операцию задержки.
Задержка от внешнего триггера
Проблема, заданная г-ном Гленом (одним из преданных читателей этого блога):
У меня есть ситуация, когда у меня есть импульс 12 В, который длится около 4 секунд (от поворотного переключателя, вращается медленным двигателем), но мне нужен только импульс примерно в полсекунды (чтобы вызвать механический звонок / перезвон).
Есть ли способ передать длинный импульс в цепь и отправить гораздо более короткий импульс?
Решение вышеуказанной проблемы представлено на следующей схеме:
Двухступенчатый последовательный таймер
Приведенная выше схема может быть модифицирована для создания двухступенчатого последовательного генератора задержки. Эта схема была запрошена одним из заядлых читателей этого блога, Mr.Marco.
На следующей диаграмме показана простая цепь аварийной сигнализации ВЫКЛ с задержкой.
Цепь запрошена Dmats.
Следующая схема была запрошена Fastshack3
Таймер задержки с реле
«Я хочу создать схему, которая будет управлять выходным реле. Это будет сделано на 12 В, и последовательность будет инициирована ручным переключателем.
Мне потребуется регулируемая задержка времени (возможно, отображаемое время) после отпускания переключателя, тогда выход будет работать в течение регулируемого времени (также возможно, отображаемого) перед отключением.
Последовательность не будет перезапущена, пока кнопка не будет снова нажата и отпущена.
Время после отпускания кнопки будет от 250 миллисекунд до 5 секунд. Время «включения» выхода для включения реле будет составлять от 500 миллисекунд до 30 секунд. Дайте мне знать, если вы можете предложить какое-либо понимание. Спасибо!»
До сих пор мы научились создавать простые таймеры с задержкой на выключение. Теперь давайте посмотрим, как мы можем построить простую схему таймера с задержкой на включение, которая позволяет включать подключенную нагрузку на выходе с некоторой заданной задержкой после включения питания.
Объясняемая схема может использоваться для всех приложений, требующих функции начальной задержки включения для подключенной нагрузки после включения сетевого питания.
Детали работы схемы таймера включения с задержкой
Показанная диаграмма довольно проста, но обеспечивает очень впечатляющие необходимые действия, кроме того, период задержки является переменным, что делает настройку чрезвычайно полезной для предлагаемых приложений.
Функционирование можно понять по следующим пунктам:
Предположим, что нагрузка, требующая действия с задержкой включения, подключена к контактам реле, когда питание включено, 12 В постоянного тока проходит через R2, но не может достичь базы T1, потому что изначально C2 действует как короткое замыкание на землю.
Таким образом, напряжение проходит через R2, падает до соответствующих пределов и начинает заряжать C2.
Как только C2 заряжается до уровня, который развивает потенциал от 0,3 до 0,6 В (+ напряжение стабилитрона) на базе T1, T1 мгновенно включается, переключая T2, и реле впоследствии.
… наконец, нагрузка получает тоже включил.
Описанный выше процесс вызывает требуемую задержку для включения нагрузки.
Период задержки может быть установлен соответствующим выбором значений R2 и C2.
R1 гарантирует, что C2 быстро разрядится через него, так что схема как можно скорее перейдет в режим ожидания.
D3 блокирует заряд от достижения базы T1.
Перечень деталей
R1 = 100K (резистор для разрядки C2, когда цепь выключена))
R2 = 330K (временно-временной резистор)
R3= 10K
R4 = 10K
D1 = стабилитрон 3 В (дополнительно, можно заменить проволочной перемычкой)
D2 = 1N4007
D3 = 1N4148 )
Реле = SPDT, 12 В/400 Ом
Конструкция печатной платы
Указания по применению
Давайте узнаем, как приведенная выше схема таймера включения с задержкой становится применимой для решения следующей проблемы, представленной одним из увлеченных подписчиков этого блога, г-ном Нишантом. .
Проблема цепи:
Здравствуйте, сэр,
У меня есть автоматический стабилизатор напряжения 1 кВА.
У него есть один недостаток: при включении выдается очень высокое напряжение в течение примерно 1,5 с (поэтому часто перегорали лампы и лампы), после чего напряжение становится нормальным. .
Я открыл стабилизатор, он состоит из автотрансформатора, 4 реле 24 В, каждое реле подключено к отдельной цепи (каждое из которых состоит из
10K предустановки, BC547, стабилитрона, BDX53BFP npn-парного транзистора Дарлингтона IC, конденсатора 220 мкФ / 63 В , конденсатор 100 мкФ/40 В, 4 диода и несколько резисторов).
Эти цепи питаются от понижающего трансформатора, а выход этих цепей подключается к соответствующему конденсатору 100 мкФ/40 В и подается на соответствующее реле. Что делать, чтобы решить проблему. Пожалуйста, помогите мне. Нарисованная от руки электрическая схема прилагается. .
Решение проблемы цепи
Проблема в приведенной выше схеме может быть вызвана двумя причинами: одно из реле мгновенно включается, соединяя неправильные контакты с выходом, или одно из ответственных реле устанавливается с правильными напряжениями через некоторое время после включения питания.
Поскольку имеется более одного реле, отслеживание неисправности и ее устранение могут быть немного утомительными… Схема таймера включения с задержкой, описанная в статье выше, может оказаться очень эффективной для обсуждаемой цели.
Соединения довольно просты.
С помощью микросхемы 7812 таймер задержки может питаться от имеющегося источника питания 24 В стабилизатора.
Далее замыкающие контакты реле задержки можно соединить последовательно с проводкой выходного разъема стабилизатора.
Вышеупомянутая проводка мгновенно решит проблему, так как теперь выход будет переключаться через некоторое время при включении питания, давая достаточно времени для того, чтобы внутренние реле установили правильное напряжение на своих выходных контактах.
Ответ от мистера Билла
Привет, Swagatam,
Я наткнулся на вашу страницу, изучая информацию в Интернете, чтобы сделать мою задержку более последовательной. Сначала немного справочной информации.
Я дрэг-рейсер и запускаю машину при первом взгляде на 3-ю желтую лампочку, когда елка опускается.
Я использую переключатель переключения передач, который нажимается для одновременной блокировки автоматической коробки передач вперед и назад.
Это позволяет увеличить обороты двигателя для увеличения мощности перед запуском. Когда кнопка отпущена, передача выключается и машина движется вперед на высоких оборотах.
Это все равно, что выжать сцепление на автомобиле с механической коробкой передач, в любом случае моя машина быстро реагирует, и в результате загорается красный сигнал светофора, выезжаешь раньше, и ты проигрываешь гонку.
В дрэгрейсинге время вашей реакции на запуск решает все, и это игра в сотни тысяч с большими мальчиками, поэтому я поместил переключатель переключения на реле и надел комбинированный колпачок на 1100 мкФ на реле, чтобы отсрочить его срабатывание.
Из-за автомобильной электроники я не верю, что есть точное напряжение, заряжающее эту крышку каждый раз, когда я активирую эту схему, и точность является ключевым моментом, поэтому я купил стабилизатор питания на Ebay, который потребляет 8-15 вольт и дает постоянное напряжение.
12 вольт на выходе.
Это изменило мой сезон, но я считаю, что эту схему можно было бы сделать более точной и упростить изменение времени задержки, а не менять комбинации крышек.
Также я должен установить диод перед реле, не в настоящее время, потому что все, что там есть, это выключатель — куда пойдет ток? Я ни в коем случае не инженер-электрик, но у меня есть некоторые знания по устранению неполадок в высококачественном аудио в течение многих лет.
Буду рад вашим мыслям- спасибо
Билл Корецки
Анализ и решение схемы
Привет Билл,
Я приложил схему регулируемой схемы задержки, пожалуйста, проверьте ее. Вы можете использовать его для указанной цели.
Предустановку 100K можно использовать и настраивать для получения точных коротких периодов задержки в соответствии с вашими требованиями.
Однако обратите внимание, что напряжение питания должно быть не менее 11 В, чтобы реле 12 В работало правильно, если это не выполняется, цепь может выйти из строя.
С уважением.
Простой таймер с задержкой от 5 до 20 минут
В следующем разделе рассматривается простая схема таймера с задержкой от 5 до 20 минут для конкретного промышленного применения.
Идею предложил г-н Джонатан.
Технические требования
Пытаясь найти решение моей проблемы в Google, я наткнулся на ваше сообщение выше.
Я пытаюсь понять, как создать лучший контроллер Sous Vide. Основная проблема в том, что у моей водяной бани очень большой гистерезис, и при нагреве с более низких температур будет превышение температуры примерно на 7 градусов от температуры, при которой отключается питание.
Он также очень хорошо изолирован, с зазором между внутренним и внешним сосудом, что делает его похожим на термос, из-за этого ему требуется очень много времени, чтобы остыть от любой избыточной температуры. Мой ПИД-регулятор имеет выход управления твердотельным реле и релейный выход сигнализации.
Сигнал тревоги может быть запрограммирован как сигнал тревоги нижнего предела со смещением от уставки.
Я могу использовать пятивольтовый источник питания, который у меня уже есть, чтобы мой циркуляционный двигатель работал через сигнальное реле и приводил в действие то же твердотельное реле, которым управляет управляющий выход.
Чтобы быть в безопасности и защитить ПИД-регулятор, я добавлю диод как к напряжению сигнализации, так и к управляющему напряжению, чтобы предотвратить обратное подключение одного выхода к другому.
Затем я включу будильник, пока температура не поднимется выше заданного значения минус 7 градусов. Это позволит регулировать настройку ПИД-регулятора без учета начального повышения температуры.
Поскольку я знаю, что последние несколько градусов будут достигнуты без какой-либо подачи энергии, мне бы очень хотелось задержать любое распознавание управляющего сигнала примерно на пять минут после отключения будильника, так как он все еще будет звонить. для тепла.
Это та часть, для которой я еще не разобрался со схемой.
Я имею в виду нормально замкнутое реле последовательно с управляющим выходом, которое удерживается в открытом состоянии сигналом тревоги.
Когда сигнал тревоги прекращается, мне нужна задержка порядка пяти минут, прежде чем реле вернется в нормально замкнутое состояние «выключено».
Буду признателен за помощь с задержкой выключения в цепи реле. Мне нравится простота первоначального дизайна на странице, но у меня сложилось впечатление, что они не справятся и с пятью минутами.
Спасибо,
Джонатан Лундквист
Схема
Следующая схема простой схемы таймера задержки от 5 до 20 минут может быть подходящим образом применена для указанного выше приложения.
В схеме используется IC4049 для необходимых вентилей НЕ, сконфигурированных как компараторы напряжения.
5 логических элементов, соединенных параллельно, образуют секцию считывания и обеспечивают запуск с требуемой задержкой по времени для последующих каскадов буфера и драйвера реле.
Управляющий вход поступает от тревожного выхода, как указано в приведенном выше описании. Этот вход становится переключающим напряжением для предлагаемой схемы таймера.
При получении этого триггера вход 5 логических элементов НЕ изначально удерживается на уровне логического нуля, потому что конденсатор заземляет начальный триггер через потенциометр площадью 2 м2.
В зависимости от настройки 2 м2 конденсатор начинает заряжаться, и в тот момент, когда напряжение на конденсаторе достигает распознаваемого значения, логические элементы НЕ возвращают свой выход к низкому логическому уровню, который преобразуется в высокий логический уровень на выходе правого одиночного входа. НЕ ворота.
Мгновенное срабатывание подключенного транзистора и реле с требуемой задержкой на выходе реле.
Потенциометр 2M2 можно настроить для определения необходимых задержек.
Принципиальная схема
Топ-3 простых схемы таймера
от Fizzah Beig
17 337 просмотровСегодня в этом посте мы обсудим 3 самые простые схемы таймера. Переключатель таймера или схема таймера — это таймер для управления любыми электронными переключателями или схемами с помощью механизма синхронизации. Здесь таймер представляет собой очень простую схему, работающую на одном или паре транзисторов. эта схема служит для задержки работы устройства. Схема таймера состоит из нескольких различных схем, которые объясняются следующим образом.
Купить на Amazon
Аппаратные компоненты
Следующие компоненты необходимы для изготовления цепей таймера 313
2N3904 Распиновка
Для получения подробного описания выводов, размеров и технических характеристик загрузите техническое описание 2N3904
BC517 Выводы
Для получения подробного описания выводов, размеров и технических характеристик загрузите техническое описание BC517
Рабочее объяснение
Использование Один транзистор Схема таймера с использованием одного транзистора В этой схеме таймера используется только один транзистор 2N3904. Когда переключатель включен, транзистор активирует реле, тем самым включая цепь на некоторое время.
Реле работает в течение определенного периода времени и устанавливается с помощью электролитического конденсатора. Кроме того, при использовании конденсатора 470 мкФ реле работает около 45 секунд. Кроме того, при увеличении емкости конденсатора до 1000 мкФ продолжительность времени включения увеличивается до 2,5 минут.
Использование пары транзисторов
Схема таймера с использованием пары транзисторовДва транзистора 2N3904 удваивают продолжительность времени. Вместе эти транзисторы действуют как пара Дарлингтона. Эта схема такова, что при использовании конденсатора 470 мкФ время составляет 90 секунд. Этот период времени в два раза больше, чем у первого контура. Точно так же продолжительность 5 минут достигается за счет конденсатора 1000 мкФ.
Использование пары Дарлингтона
Цепь таймера с использованием пары Дарлингтона Пара Дарлингтона — это один транзистор, обеспечивающий больший коэффициент усиления, чем у двух транзисторов.
