Собираем электронный терморегулятор своими руками схема и подробное описание по сборке устройства

Привет всем любителям электронных самоделок. Недавно я по быстрому смастерил электронный терморегулятор своими руками, схема устройства очень проста. В качестве исполнительного устройства используется электромагнитное реле с мощными контактами, которые могут выдержать ток до 30 ампер. Поэтому рассматриваемая самоделка может использоваться для разных бытовых нужд.

По нижеприведенной схеме, терморегулятор можно использовать, например, для аквариума или для хранения овощей. Кому то он может пригодиться при использовании совместно с электрическим котлом, а кто-то его может приспособить и для холодильника.

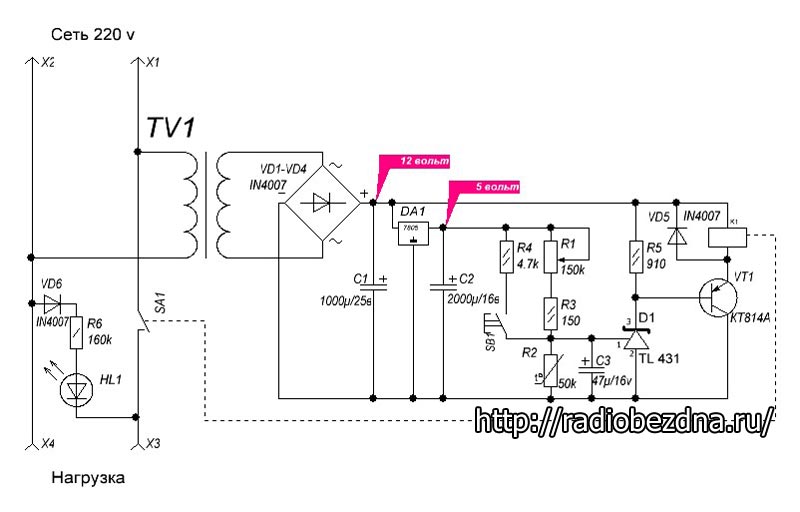

Электронный терморегулятор своими руками, схема устройства

Как я уже говорил, схема очень проста, содержит минимум недорогих и распространённых радиодеталей. Обычно терморегуляторы строятся на микросхеме компараторе. Из-за этого устройство усложняется. Данная самоделка построена на регулируемом стабилитроне TL431:

Теперь поговорим подробнее о тех деталях, которые я использовал.

Детали устройства:

Трансформатор понижающий на 12 вольт
Диоды; IN4007, или другие с похожими характеристиками 6 шт.
Конденсаторы электролитические; 1000 мк, 2000 мк, 47 мк
Микросхема стабилизатор; 7805 или другая на 5 вольт
Транзистор; КТ 814А, или другой p-n-p c током коллектора не меньше 0,3 А
Регулируемый стабилитрон; TL431 или советский КР142ЕН19А
Резисторы; 4,7 Ком, 160 Ком, 150 Ом, 910 Ом
Резистор переменный; 150 Ком
Терморезистор в качестве датчика; около 50 Ком с отрицательным ТКС
Светодиод; любой с наименьшим током потребления

Реле электромагнитное; любое на 12 вольт с током потребления 100 мА или меньше
Кнопка или тумблер; для ручного управления

Как сделать терморегулятор своими руками

В качестве корпуса был использован сгоревший электронный счётчик Гранит-1. Плата, на которой расположились все основные радиодетали также от счетчика. Внутри корпуса поместились трансформатор блока питания и электромагнитное реле:

В качестве реле я решил использовать автомобильное, которое можно приобрести в любом автомагазине. Рабочий ток катушки приблизительно 100 миллиампер:

Так как регулируемый стабилитрон маломощный, его максимальный ток не превышает 100 миллиампер, непосредственно включить реле в цепь стабилитрона не получится. Поэтому пришлось использовать более мощный транзистор КТ814. Конечно, схему можно упростить, если применить реле, у которого ток через катушку будет меньше 100 миллиампер, например SRD-12VDC-SL-C или SRA-12VDC-AL. Такие реле можно включить непосредственно в цепь катода стабилитрона.

Немного расскажу о трансформаторе. В качестве, которого я решил использовать нестандартный. У меня завалялась катушка напряжения от старого индукционного счетчика электрической энергии:

Как видно на фотографии там имеется свободное место для вторичной обмотки, я решил попробовать намотать её и посмотреть что получится. Конечно площадь поперечного сечение сердечника у него маленькая, соответственно и мощность небольшая. Но для данного регулятора температуры этого трансформатора достаточно. По расчётам у меня получилось 45 витков на 1 вольт. Для получения 12 вольт на выходе нужно намотать 540 витков. Чтобы уместить их я использовал провод диаметром 0,4 миллиметра. Конечно, можно использовать готовый блок питания с выходным напряжением 12 вольт или адаптер.

Как вы заметили, в схеме стоит стабилизатор 7805 со стабилизированным выходным напряжением 5 вольт, который питает управляющий вывод стабилитрона. Благодаря этому регулятор температуры получился со стабильными характеристиками, которые не будут изменяться от изменения питающего напряжения.

В качестве датчика я использовал терморезистор, у которого при комнатной температуре сопротивление 50 Ком. При нагревании сопротивление данного резистора уменьшается:

Чтобы защитить его от механических воздействий я применил термоусаживающие трубочки:

Место для переменного резистора R1 нашлось с правой стороны терморегулятора. Так как ось резистора очень короткая пришлось напаять на неё флажок, за который удобно поворачивать. С левой стороны я поместил тумблер ручного управления. При помощи него легко проконтролировать рабочее состояние устройства, при этом, не изменяя выставленную температуру:

Несмотря на то, что клемник бывшего электросчетчика очень громоздкий, убирать его из корпуса я не стал. В него чётко входит вилка, от какого либо прибора, например электрообогревателя. Убрав перемычку (на фотографии желтая справа) и включив вместо перемычки амперметр можно померить силу тока, отдаваемую в нагрузку:

Теперь осталось проградуировать терморегулятор. Для этого нам понадобится цифровой термометр ТМ-902С. Нужно оба датчика устройства соединить вместе при помощи изоленты:

Термометром произвести замер температуры различных предметов горячих, холодных. При помощи маркера нанести шкалу и разметку на терморегуляторе, момент включения реле. У меня получилось от 8 до 60 градусов Цельсия. Если кому-то нужно сдвинуть рабочую температуру в ту или иную сторону, это легко сделать, изменив номиналы резисторов R1, R2, R3:

Вот мы и сделали электронный терморегулятор своими руками. Внешне выглядит вот так:

Чтобы не было видно внутренности устройства, через прозрачную крышку, я ее закрыл скотчем, оставив отверстие под светодиод HL1. Некоторые радиолюбители, кто решил повторить эту схему, жалуются на то, что реле включается, не очень чётко, как бы дребезжит. Я ничего этого не заметил, реле включается и отключается очень чётко. Даже при небольшом изменении температуры, никакого дребезга не происходит. Если все-таки он возникнет нужно подобрать более точно конденсатор C3 и резистор R5 в цепи базы транзистора КТ814.

Собранный терморегулятор по данной схеме включает нагрузку при понижении температуры. Если кому то наоборот понадобится включать нагрузку при повышении температуры, то нужно поменять местами датчик R2 с резисторами R1, R3.

Простой терморегулятор для управления теном на 220В (LM311, АОУ160А)

Схема простого самодельного терморегулятора, который предназначен для управления ТЭНом, с целью поддержания температуры в установленных пределах 20. ..100°C. Одним из важных достоинств данной схемы является полная гальваническая развязка цепей регулировки и термодатчика от электросети. Это исключает всякую возможность поражения электрическим током.

Принципиальная схема

Схема терморегулятора, как и большинство аналогичных схем, построена на основе моста постоянного тока (резисторы R5-R8), в одном плече которого включен термодатчик, в данном случае, терморезистор R8. А в диагональ моста включен компаратор А2, задача которого измерять его рассогласование, и реагировать на переход состояния моста через точку баланса в ту или другую сторону.

При этом компаратор стремится сбалансировать мост изменением сопротивления одного из его составляющих — терморезистора, путем изменения его температуры. Так как баланс моста возникает только при определенной температуре тероморезистора, возникает термостабилизация.

Рис. 1. Принципиальная схема терморегулятора для управления теном на 220В.

Точку, при которой возникает баланс устанавливают переменным резистором R6. Этой точке соответствует определенное сопротивление терморезистора R8, то есть, определенная температура.

Пока температура ниже заданного резистором R6 значения, сопротивление R8 велико, и инверсный вход компаратора А2 оказывается под более высоким потенциалом, чем его прямой вход.

Как известно, в таком случае на выходе компаратора будет низкое напряжение. Возникнет ток через цепь R11-HL2 и светодиод оптопары U1, что приведет к открыванию симистора VS1 и включению нагревателя.

Включение нагревателя индицируется зажиганием светодиода HL2.

При работе нагревателя температура повышается, а сопротивление терморезистора -понижается. При этом мост постепенно приближается к точке баланса, достигает этой точки и переходит через неё в другую сторону.

При этом, потенциал на инверсном входе А2 постепенно снижается, а на прямом повышается. В определенный момент потенциал на прямом входе становится хотя бы немного выше потенциала на инверсном.

Компаратор меняет свое состояние и нагреватель выключается.

Небольшой гистерезис, необходимый для снижения частоты переключения нагрузки, задан резистором R10, который немного загрубляет точность работы моста.

Подбором этого сопротивления можно выбрать оптимальный режим работы по соотношению точность/стабильность В любом случае, при установившейся температуре частота мигания HL2 не должна быть более 1 Гц.

Питается схема от сети через малогабаритный силовой трансформатор Т1. Это китайский трансформатор с двумя включенными последовательно вторичными обмотками по 6V (в сумме 12V), и током 100mA.

Измерительный мост питается от стабилизатора на А1, чем достигается высокая точность установки температуры.

Светодиод НИ служит для индикации наличия напряжения в электросети, а HL2 — для индикации включенного состояния нагревателя.

Детали

Светодиоды — типа АЛ307 или аналогичные импортные.

Мощность нагрузки может быть до 2000W. При мощности до 300W симистору радиатор не требуется, а при большей мощности -необходим.

Терморезистор R8 типа ММТ-4Б. Микросхему TL431 можно заменить отечественной КР142ЕН19А, а микросхему LM311 — отечественным компаратором КР554СА301, или другим компаратором.

Корытин В. Л. РК-05-08.
