Проточный водонагреватель установка: Установка проточного водонагревателя своими руками: пошаговый инструктаж

Содержание

Как подключить проточный водонагреватель - статья от пользователя ОБИ Клуба

Отключение горячей воды летом для многих неприятный этап. Кто-то легко переносит прохладный душ. Но большинство привыкли к теплой воде и, за неимением водонагревателя, они вынуждены приспосабливаться. На сегодняшний день есть много лайфхаков, как помыться в теплой водичке, когда ее отключили: можно сходить к родственникам, в бассейн и фитнес-центр. Но самые предусмотрительные устанавливают дома водонагреватели. В данной статье рассмотрим проточные водонагреватели. Это устройство выручит не только в период профилактических работ отопительной системы, но и на дачном участке, если не устроена система горячего водоснабжения. Ниже обсудим критерии выбора проточного водонагревателя. Расскажу подробно, как подключить и какое требуется техническое обслуживание.

Как выбрать проточный водонагреватель

Проточный водонагреватель – устройство, в котором мгновенно нагревается вода во время движения. В домах, где нет горячего водоснабжения, устанавливают электрические водонагреватели с баками. Это конечно удобнее для постоянного ежедневного использования. Но при нерегулярном, сезонном, использовании вполне подойдут компактные устройства.

Проточный водонагреватель состоит из корпуса, внутри которого находится небольшой резервуар для воды и нагреватель. Проходя через этот резервуар, вода нагревается до нужной температуры на выходе. Чтобы проточный водонагреватель хорошо нагревал воду и прослужил много лет, при выборе учитывайте следующие технические характеристики:

  • Размер проточного водонагревателя. Практически все модели компактные и не занимают на стене много места. Их можно установить под мойку, над ванной, или между ними, а так же вместо обычного смесителя.
  • Корпус проточного водонагревателя. Обращайте внимание, из какого материала он сделан. Помните, что изнутри он подвергается воздействию высоких температур. Дольше всех прослужит эмалированный корпус. Медный также хорошо выдерживает резкие перепады температуры и воздействие агрессивных веществ. Пластиковый корпус самый дешевый, но не надежный и быстро ломается.

  • Мощность проточного водонагревателя. Приборы мощностью от 3,3 кВт до 27 кВт быстро нагревают большое количество воды. Чтобы рассчитать нужный показатель, определите необходимый расход воды и умножьте его на 2. В среднем для ванной подойдет водонагреватель мощностью 20 кВт, а для кухни достаточно и 10 кВт.
  • Производительность проточного водонагревателя. Этот показатель определяет, сколько и за какое время нагреется воды. Самые маломощные приборы нагревают до 5 л воды за 30 секунд. При выборе учитывайте, что в среднем, на мытье рук уходит 2-4 л/мин, а на принятие ванной 8-10 л/мин воды. Если семья большая, то и нагреватель стоит выбирать мощный.

  • Управление проточным водонагревателем. Самые современные водонагреватели оборудованы электронной панелью управления, на которой выставляется нужный напор и температура воды. Производителями предусмотрено три режима: экономичный, минимальный и максимальный. Бюджетные водонагреватели оборудованы обычным переключателем, а в некоторых моделях его и вовсе нет. Недостаток таких устройств в том, что при маленьком напоре воды они не включаются.
  • Тип проточного водонагревателя. Водонагреватели напорные работают под давлением. Они поддерживают нужную температуру и могут обслужить сразу несколько точек водоотведения. Безнапорные устройства небольшой мощности от 2 до 6 кВт работают при атмосферном давлении в системе. Их устанавливают в одну точку, они просты в эксплуатации, и могут работать даже при низком давлении воды. Но выше 30 градусов они воду не нагреют.

Перед покупкой ответьте на несколько вопросов. Сколько человек и как регулярно будут пользоваться? Насколько просторно помещение? Надежна ли электропроводка? Только после этого выбирайте подходящее оборудование.

Правила подключения проточного водонагревателя

Для подключения проточного нагревателя используйте следующие инструменты: дрель, строительный уровень, дюбели с саморезами, отвертки, молоток, плоскогубцы, герметик. Весь процесс выполняется в три основных этапа.

  • Монтировать водонагреватель на стену. Определитесь с местом, где установить прибор. Не допускайте, чтобы на него попадала вода, это приведет к поломке. Но для пользования он должен быть размещен удобно. Учитывайте возможности электропроводки и теплопотери. Чем ближе устройство к крану, тем дольше остывает вода. Уровнем проверьте, ровная ли стена. Карандашом отметьте контур прибора и точки креплений. Просверлите отверстия в стене, и зафиксируйте водонагреватель.
  • Подключение водонагревателя к водопроводу. Есть два способа: простой и сложный. Первый используют новички, которые пользуются прибором только на время отключения горячей воды. На душевом шланге откручивается лейка, и присоединяется ко входу воды в нагреватель. В обычном режиме из крана течет холодная вода. В режиме душ – через водонагреватель выходит горячая. Второй способ сложнее, но его я рекомендую, как более удобный и профессиональный вариант. В систему отвода водоснабжения устанавливается тройник и кран, который регулирует поступление холодной воды к водонагревателю.
    Из металлопластиковых труб прокладывается трубопровод от прибора к крану. К выходу из прибора подсоединяется смеситель или душ.

  • Подключение к сети. Для мощного водонагревателя не допускается пользоваться обычными розетками. Поэтому во время монтажа для них выделяют отдельную электрическую линию с предохранителями, для защиты от замыкания и проблем с проводкой по всему дому. Не подключайте в эту розетку проточник напрямую. Не забудьте во время работы обесточить помещение и заземлить прибор.

Самое главное в подключении водонагревателя, если у вас нет опыта или вы не знаете, как выполнять монтаж оборудования, – возможность пригласить мастера. А для подключения прибора к электросети вызовите электрика.

Уход и техническое обслуживание проточного водонагревателя

Для того, чтобы любое оборудование долго и хорошо работало, требуется уход и профилактическое обслуживание. Поэтому соблюдайте следующие правила ухода и эксплуатации проточного водонагревателя.

  • Нельзя использовать маломощный водонагреватель вместо смесителя. Он не рассчитан на такое давление и быстро выходит из строя. Выход воды должен идти через душевую насадку в комплекте. Прежде чем включить прибор, откройте кран холодной воды.
  • Запрещается включать водонагреватель на сухую. Только открыв холодную воду, и убедившись, что она поступила в резервуар, включайте прибор. В противном случае ТЭНы выйдут из строя.
  • Отключайте в обратном порядке: сначала водонагреватель, потом закрутите кран.

  • Регулярно прочищайте душевую насадку. Со временем в ней собираются кусочки грязи и накипи. Из-за этого вода течет слабой струей, а прибор из-за перенапряжения перегревается и может расплавиться.
  • Следите за состоянием нагревательного элемента и вовремя его меняйте. Иначе вода перестанет нагреваться до нужной температуры.
  • При поломке и технических неисправностях водонагревателя вызывайте специалиста. Следите за гарантийными сроками обслуживания.

Выполнение этих простых требований позволяет водонагревателю работать без перебоев и поломок.

Водонагреватели проточного типа пользуются спросом, и получают за свою работу хорошие отзывы. Компактное устройство имеет достаточно преимуществ. Это производство неограниченного количества горячей воды, не сложная установка и эксплуатация, вода не застаивается в резервуарах, а стоимость остается доступной для многих.

12.08.2020

Подписаться на рассылку

Установка проточного водонагревателя - особенности монтажа

В теплое время года коммунальные службы интенсивно занимаются ремонтом инженерных коммуникаций.

А для городских жителей наступает период отключений горячей воды.

Это явление создает дискомфорт в повседневной жизни – ведь к удобствам человек привыкает быстро, и любые лишения в этом плане переносит весьма болезненно. Спасти ситуацию поможет установка проточного водонагревателя.

Инструменты

Установить проточный водонагреватель можно двумя путями:

  • пригласить специалиста;
  • выполнить все работы самостоятельно.

В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.

Если же вам больше нравится все делать самому, приготовьте набор инструментов:

  • дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
  • сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;
  • медный электрический провод: сечение выбирайте по мощности водонагревателя;
  • защитный автомат;
  • водопроводный ключ;
  • отвертка или шуруповерт;
  • пассатижи.

Еще вам понадобится лента ФУМ. Для обвязки водонагревательного прибора купите заранее гибкий шланг: с его помощью соединяют нагреватель и водопровод. Запаситесь и вентилем – его надо будет установить на входе в водонагреватель, чтобы иметь возможность отсечь прибор от воды в случае необходимости.

Подготовительные работы

Подготовка к монтажу начинается с проверки электросети. Собственно, сделать это надо еще до момента приобретения прибора. Иначе вы можете потратить деньги впустую – купите мощный водонагреватель, а потом выясните, что сети вашей квартиры его просто не потянут.

В магазинах продаются водонагреватели проточного типа мощностью от 3 до 27 кВт.

По количеству фаз проточники делятся на:

  • однофазные: их мощность не превышает 8 кВт. Эти приборы пригодны для установки в квартирах;
  • трехфазные – на 12-27 кВт. С их помощью можно обеспечить горячей водой загородный дом или общественное здание.

Обычно в городских квартирах устанавливают водонагревательный прибор мощностью 6 кВт.

Для его работы потребуется тока 27 А. В старых домах электросчетчики рассчитаны на 32-40 А.

Но ведь в доме будет работать не только проточник: в быту используется большое количество электроприборов.

Если маломощный прибор выдержит старая проводка, то под мощный водонагреватель вам придется прокладывать новую.

Поэтому под водонагреватель прокладывается отдельный кабель соответствующего сечения.

Например, для прибора мощностью 6 кВт этот параметр составит 4 мм2. Для семи-восьмикиловаттного потребуется кабель сечением 5 мм2. Под более мощное устройство – 13-16 кВт – прокладывается линия сечением 10-16 кВт.

Проверить допустимую мощность сети можно следующим образом:

  1. Выясните, какой автоматический выключатель установлен перед электросчетчиком – на вводе в квартиру.
  2. Перемножьте две величины: номинальный ток автомата и рабочее напряжение сети.

Так, при автомате на 16 А допустимая мощность составит:

16 х 220 = 3520 (3,52 кВт).

Место установки прибора

Далее определитесь с местом установки нагревателя. На это решение большое влияние оказывает тип прибора. Безнапорные нагреватели устанавливают в точке водоразбора – над раковиной или под ней, либо сбоку от крана. При этом желательно разместить электроприбор таким образом, чтобы исключить возможность заливания его водой. Хотя модели в исполнении IP24 и IP25 имеют хорошую влагозащиту.

Водогрей

Место установки должно выбираться таким образом, чтобы включение, механическая регулировка напора и температуры не доставляли пользователю неудобств.

Если вы планируете провести стационарную установку нагревателя, проверьте состояние трубопровода.

Сверление отверстий под кронштейны

Завершается подготовительный этап сверлением отверстий и установкой в них дюбелей.

Кронштейны для подвешивания водонагревателя входят в комплект, так что вам остается только разметить по ним места крепления.

Делается это так:

  1. Возьмите в руки уровень и карандаш, и отметьте место установки проточника.
  2. Снимите верхнюю крышку с прибора, приложите к стене, выводя уровнем горизонталь и отмечая центры будущих отверстий.
  3. При помощи дрели просверлите отверстия под крепеж.
  4. Установите дюбели и шурупами прикрепите водонагреватель к стене.

Заводская поставка проточников обычно комплектуется крепежными изделиями. Но в некоторых случаях они не подходят – например, при навешивании прибора на стену с толстым слоем штукатурки. Поэтому заранее определитесь, какой длины метизы вам нужны и купите их отдельно.

Порядок установки оборудования

Проточный водонагреватель устанавливается в следующем порядке:

  1. Прибор монтируется в штатное положение.
  2. Производится его подключение к электроснабжению.
  3. Выполняется обвязка водопроводной трубой.
  4. Проводятся испытания водонагревательного узла на работоспособность.

Перед подключением нагревателя к электросети следует принять меры безопасности. Пренебрежение этим правилом может привести к получению электротравмы.

Подключение водонагревателя

Перед подключением проверьте положение прибора. Он должен быть ориентирован строго по вертикали и горизонтали. Малейшее отклонение может привести к поломке: ТЭН не будет полностью покрыт водой и быстро перегорит.

Если проверка дала положительные результаты, можете приступать к его подключению к инженерным коммуникациям.

К электрической сети

Процесс подключения водонагревателя к электроснабжению производится в следующем порядке:

  1. Обесточьте сеть.
  2. Пропустите электрический кабель через отверстие в задней стенке водонагревателя (оно прикрыто резиновой заглушкой). Эту операцию следует выполнять до навешивания прибора на стену.
  3. Зачистите концы проводов и вставьте их в клеммную коробку, ориентируясь по цветовой маркировке.
  4. Надежно зафиксируйте каждый провод, тщательно затянув крепежные винты.

Провода заземления маркируются желто-зеленым цветом. Синий или голубой соответствует нулю, а белый, коричневый или красный – фазе. Объединение заземления с нулем недопустимо – такое действие опасно для жизни.

Подключение бойлера к электросети

Включение водонагревателя в стандартную розетку запрещено – в большинстве случаев они не заземлены. Для подключения водонагревателя выделяют отдельную линию, снабженную отдельным УЗО для аварийного отключения.

Подключая провода к винтовым зажимам, соблюдайте фазировку:

  • L, A, P1 – фаза;
  • N, B, P2 – нуль.

Практика показывает, что для обеспечения безопасности пользователей одного автомата недостаточно. В дополнение к нему необходимо установить УЗО на ток 32 А с дифференциальным током отключения 30 мА.

Не допускайте включения пустого проточного водонагревателя: предварительно заполните его водой. Сначала выключите его, откройте кран, и дождитесь , пока из него вместо горячей не пойдет холодная вода. Прибор можно включить через несколько секунд.

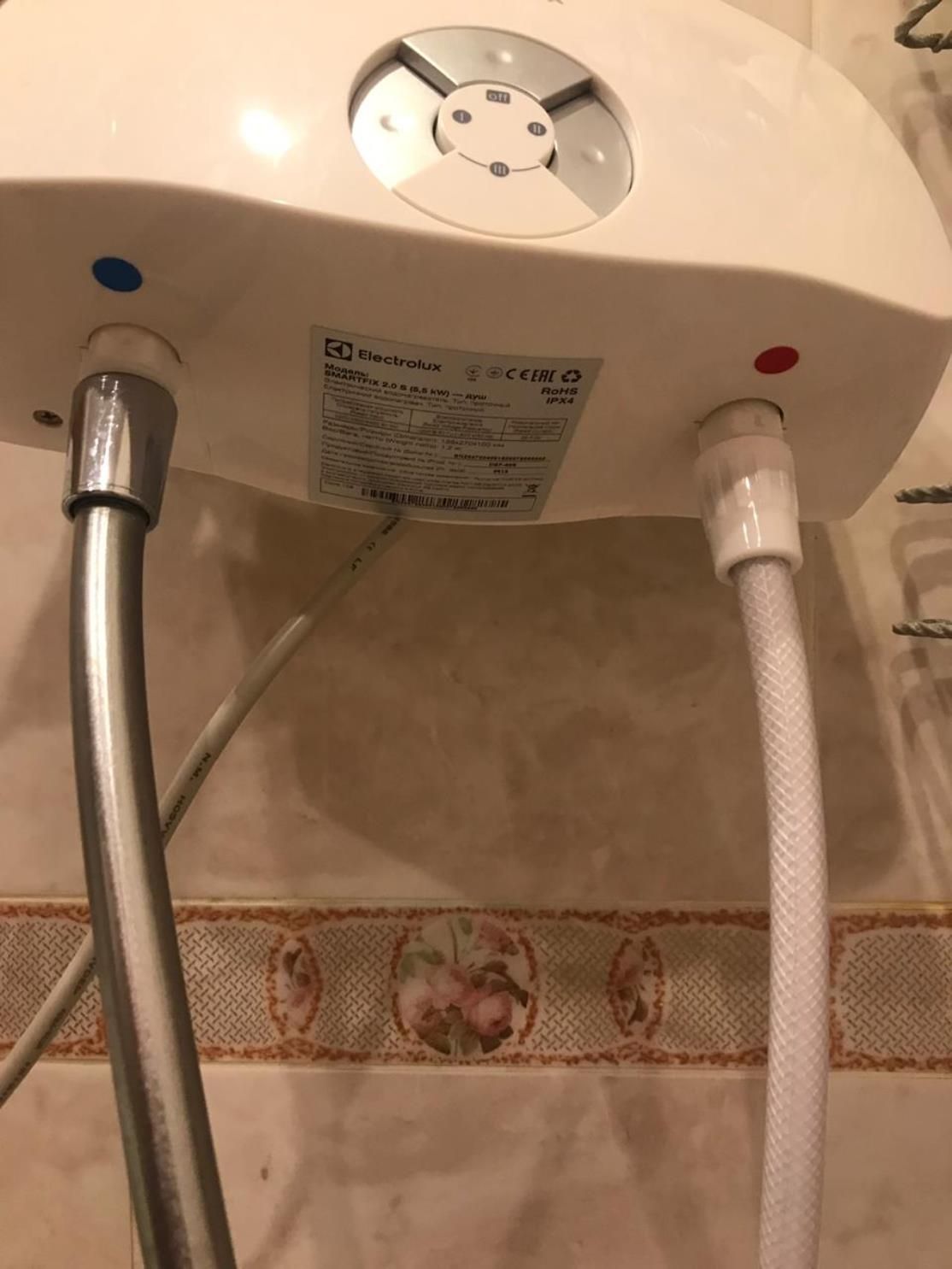

К водопроводу

Практикуются два способа подключения водонагревателя проточного типа к водопроводу.

Первый из них целесообразно применить в случае, если вы планируете использовать прибор только в периоды отключения центрального горячего водоснабжения.

Соединение водопроводной трубы и нагревателя осуществляется посредством душевого шланга (без лейки).

Ручка смесителя в этом случае будет играть роль переключателя между краном смесителя и водонагревателем:

  • в положении включения душа вода будет подаваться в нагреватель:
  • в положении «кран» вода будет поступать к водоразборной точке из системы водоснабжения.

Как только возобновится централизованное обеспечение горячей водой, отсоедините шланг от нагревателя, прикрутите к нему душевую лейку – и пользуйтесь услугами коммунальщиков.

Второй способ называют стационарным. Он требует присутствия в монтажной схеме отдельного вентиля, предназначенного для отсекания проточника от водопровода. Подключить проточник можно через отвод для стирального автомата. Для этого вам понадобится тройник и и ФУМ лента (или нитки).

Вентиль монтируется сразу после тройника. Но обратите внимание на его положение: если им будет неудобно пользоваться – сместите его в наиболее подходящее место.

Трубопровод от крана до проточника можно смонтировать из труб ПВХ, металлопластиковых. А можно задействовать и гибкую подводку. Вновь смонтированный водопровод можно прикрепить к строительным конструкциям скобами или спрятать его в стену либо в пол.

Заключение

Производители проточных водонагревателей позаботились о том, чтобы процесс их подключения был максимально простым и удобным. Но если у вас нет опыта электрика, лучше пригласите специалиста: иначе вы будете рисковать своим здоровьем и жизнью, выполняя незнакомые для себя операции. Проще обстоит дело с водой- здесь вы можете смело пробовать свои силы – если не боитесь гнева “затопленных” соседей.

Проточный водонагреватель электрический - устройство и типы подключения

Если нет возможности выделить достаточное количество свободного места под установку накопительного водогрейного оборудования, то оптимальным вариантом станет проточный водонагреватель электрический.

Такие модели не только очень удобны в использовании, но и гарантируют мгновенный нагрев воды.

Достоинства и недостатки

Наряду с другими видами водогрейного оборудования электрические водонагревательные приборы проточного типа характеризуются как внушительными преимуществами в процессе эксплуатации, так и определенными недостатками. Основные неоспоримые достоинства проточного прибора следующие:

  • не накладываются ограничения на общий объем нагреваемой воды, поэтому нет необходимости экономить и рассчитывать количество затрачиваемых литров;
  • приборы проточного типа вполне компактны, поэтому для их установки достаточно небольшого количества свободного места;
  • проточное водогрейное оборудование, как правило, обладает эстетичным внешним видом, поэтому способно удачно дополнить практически любой интерьер;
  • нет необходимости долгое время ждать нагрева водопроводной воды до комфортных показателей;
  • наличие современных датчиков напора способствует уменьшению затрат на оплату электрической энергии, что обусловлено сниженным количеством подключаемых нагревателей в условиях меньшего потока воды.

К великому сожалению большинства потребителей, количество недостатков у проточных электрических моделей водонагревателей не намного меньше, чем количество плюсов:

  • значительные показатели электрической мощности прибора накладывают определенные ограничения на возможность эксплуатации;
  • необходимость подведения к водогрейному оборудованию отдельного электрического кабеля от щитка.

Так выглядит проточник внутри

Кроме всего прочего, к минусам проточных водонагревателей также могут быть отнесены достаточно низкий температурный режим нагреваемой воды и обязательное наличие водопроводной системы в домовладении.

Водогрейные модели, оснащенные специальной спиралью, заменяющей традиционные ТЭНы, характеризуются более быстрым нагревом воды, но расход электроэнергии в процессе эксплуатации такого оборудования заметно возрастает.

Устройство

Проточные водонагреватели отличаются от моделей накопительного типа не только гораздо меньшими размерам и приемлемой стоимостью, но также принципом работы, обусловленным конструктивными особенностями.

Внутреннее устройство проточного водогрейного оборудования представлено:

  • ТЭНом;
  • выключателем, часто со ступенчатой регулировкой мощности нагрева воды;
  • клеммами для подсоединения к системе электрического питания;
  • роторным компрессором, но не во всех моделях;
  • краном на подачу холодного водоснабжения;
  • выходным отверстием для подачи нагретой воды;
  • крепежными отверстиями для фиксации водогрейного прибора на стене.

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

Устройство электрического проточного обогревателя

Конструкция такого оборудования представлена:

  • напорным устройством закрытого типа;
  • безнапорным устройством открытого типа.

Особенностью устройств напорного типа является возможность горячего водоснабжения сразу для нескольких точек в условиях наличия достаточно высокого уровня давления внутри водопроводной магистрали.

Для любых безнапорных моделей характерно нормальное функционирование вне зависимости от давления воды, а также прямое непосредственное подключение оборудования к точке водозабора.

В конструкционном плане устройство проточных водонагревателей включает в себя:
  • пару патрубков — на подачу воды внутрь нагревателя и на выход из водогрейного прибора;
  • проводку с вилкой для выполнения подключения к электрической сети;
  • блок управления, регулирующий режим работы и расположенный на внешней части корпуса;
  • внутренние патрубки, проходящие через колбу с ТЭНами или спиралями.

Кроме всего прочего, водогрейная конструкция обязательно имеет элементы, представленные предохранителями, стабилизатором температурного режима, регулятором уровня мощности, термоциклическим прерывателем и регулятором потока.

Устройством проточных моделей предполагается нагрев воды непосредственно в процессе её расхода, а установка такого водогрейного прибора выполняется в разрыве водопроводной сети или непосредственно после крана водоразбора.

Виды и подключение к водопроводу и электричеству

Наиболее часто установка водогрейного оборудования проточного типа используется в условиях загородного домовладения для сезонного проживания, где требования к возможностям горячего водоснабжения не настолько высокие, как в современных городских квартирах.

Подключение напорного водонагревателя к водопроводу

Напорный тип электрических водогрейных приборов также известен под названием системный бойлер. При подключении такой модели к водоснабжению выполняется установка оборудования в разрыв трубопровода. Для врезки в систему применяется тройник, монтируемый до участка первого ответвления.

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

Монтаж напорного прибора в условиях частного домовладения предполагает установку насосной станции или гидроаккумулятора. С выходного патрубка водогрейного оборудования осуществляется разводка на всех потребителей.

Качественные характеристики холодной водопроводной воды не всегда соответствуют всем требованиям, поэтому перед установленным напорным водогрейным прибором целесообразно монтировать фильтр.

Подключение безнапорного водонагревателя к воде

Безнапорные электрические водонагреватели известны под названием индивидуальный бойлер и монтируются автономно, в обязательном порядке на достаточном возвышении. Подача холодной воды к водогрейному прибору организовывается при помощи насоса или ручным способом.

Схема электрического проточного водонагревателя и принцип работы

Абсолютно все безнапорные модели подключаются аналогично обычным бытовым приборам, а отвод от водопроводной системы оснащается традиционным краном и резьбой. С целью подсоединения к водяной подаче используется гибкий шланг в оплетке. Специальная насадка может накручиваться на резьбовое соединение излива водопроводного крана.

Достоинствами установки такого оборудования являются возможность эксплуатации при отсутствии электроснабжения и центральной водопроводной магистрали, простота установки и демонтажа, а также возможность самостоятельной замены вышедшего из строя ТЭНа.

Электрическое подключение

Любое электрическое водогрейное оборудование проточного типа является достаточно мощным устройством, требующим наличия выделенной линии электрического питания. Допускается выполнить подключение бойлера к линии, идущей на электрическую плиту, но с попеременной эксплуатацией этих мощных приборов.

Стандартное подключение водонагревательного прибора предполагает завод проводов «фаза» и «ноль» от электрического щитка в двухконтактное УЗО-устройство, а затем производится вывод «фазы» на автомат с последующей подачей к потребителю.

Подключение проточника к электричеству

Для подключения прибора чаще всего применяется трехконтактная вилка. Кроме всего прочего, обязательно используется грамотное заземление. Допустимой является также установка контактной пластины или прямое подключение кабеля на входную группу проточного электрического водонагревателя.

Сечение медной моножилы для обустройства линии электрического питания:

  • до 7,0 кВт — 3,5 мм;
  • в пределах 7,0-12 кВт — 4,0 мм.

Автоматическое устройство нужно подбирать в соответствии с максимальными показателями потребляемого тока. Как правило, электрическая проводка в квартире или частном домовладении рассчитана на 5-6 кВт, а приобретение и установка маломощного проточного водогрейного оборудования сможет обеспечить только струйку теплой, но не горячей воды.

Важно помнить, что максимальная номинальная мощность позволит предотвратить частое срабатывание устройства защитного отключения, если ток утечки составляет 10 мА.

Тип управления

В зависимости от типа управления всё проточное водогрейное оборудование может быть представлено:

  • гидравлическим, менее точным видом, имеющим шесть ступеней мощности. Изменение уровня мощности осуществляется в ручном режиме, посредством специального переключателя;
  • электронным, более точным видом, отличающимся наличием контроля уровня нагрева воды при помощи терморегулятора, что делает эксплуатацию прибора максимально удобной.

Механический способ управления предполагает наличие гидравлического мембранного блока, осуществляющего включение или отключение прибора в зависимости от параметров водяного давления. К минусам ручного управления относится невозможность включения элемента нагрева при недостаточном уровне давления внутри водопроводной системы.

В электронных устройствах процесс управления обеспечивается микропроцессором, который позволяет, вне зависимости от уровня напора, получить оптимально прогретую воду с существенным сокращением расхода электрической энергии.

Принцип работы

Поток воды, проходя через внутреннюю часть прибора, нагревается до нужных температурных показателей посредством ТЭНа или раскаленной спирали. Объемные модели чаще всего оснащаются ТЭНами, а в миниатюрные приборы, как правило, устанавливаются спирали.

После того, как будет открыт кран водоснабжения, происходит включение нагревательного элемента, а при закрытии крана система нагрева отключается.

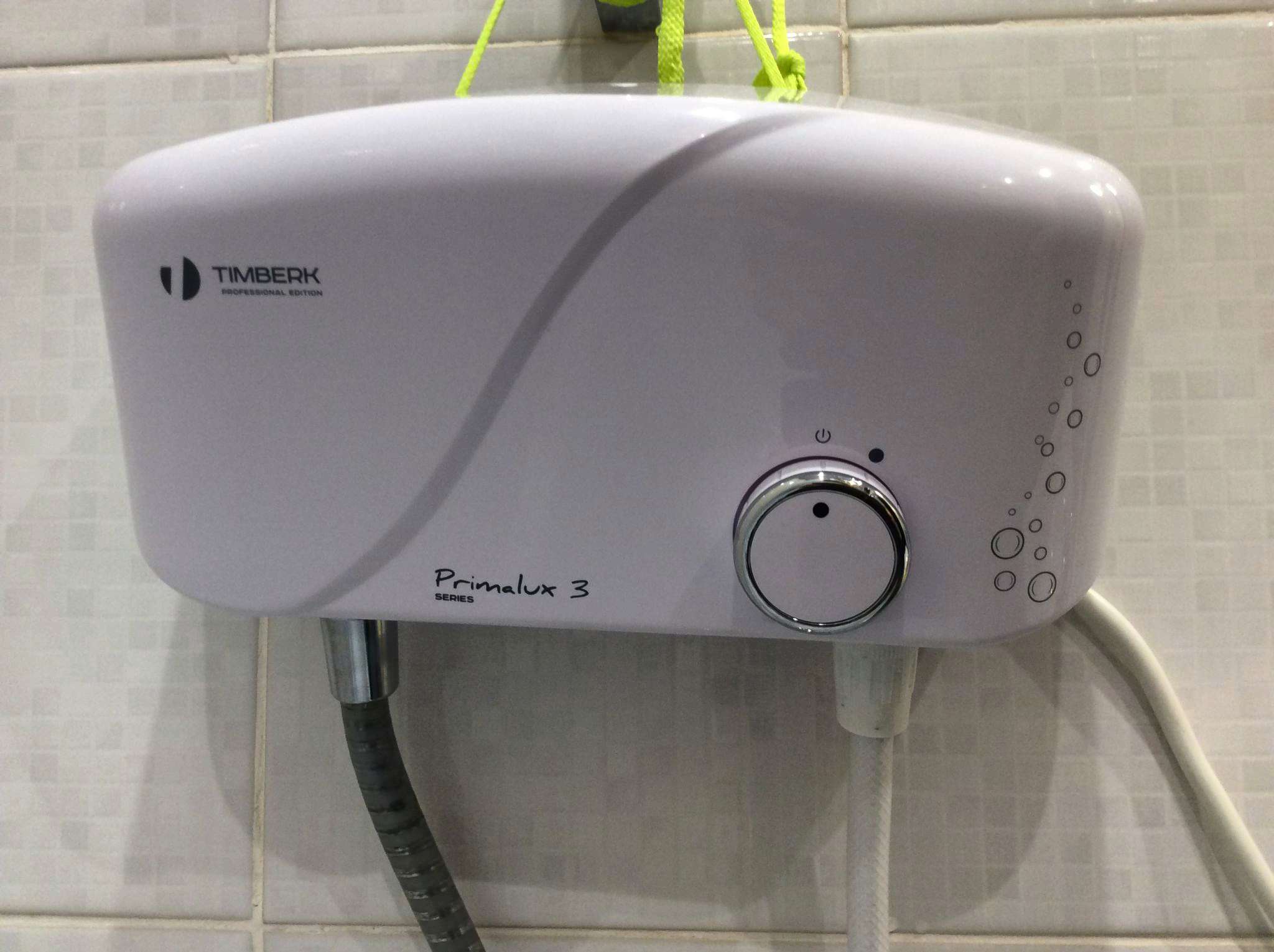

Водонагреватель после установки

Вне зависимости от модельных особенностей во всех проточных водонагревателях используются схожие способы нагрева. Модели такого оборудования, как правило, различаются дизайном и применяемыми в компоновке исходными материалами.

Для тех, кто с трепетом относится к личной гигиене, унитаз с функцией биде покажется отнюдь не бесполезным изобретением.

Из каких материалов можно выполнить зеркальные потолки в ванной и какие варианты отделок можно рассматривать, читайте в этом материале.

Невысокий уровень мощности безнапорных устройств делает невозможным получение воды теплее 60 оС, но такие водонагреватели способны обслуживать только единственную точку разбора.

Тем не менее именно безнапорные проточные модели водогрейного оборудования пользуются повышенным спросом у владельцев загородной недвижимости при отсутствии системы централизованного водоснабжения, что обусловлено простой эксплуатацией, неограниченным количеством горячей воды, отсутствием необходимости привлекать к обслуживанию специалистов, а также компактными размерами и вполне доступной стоимостью.

Видео на тему

Как подключить проточный водонагреватель, необходимые инструменты

Не каждый дом или даже квартира могут быть подключены к центральной системе горячего водоснабжения, поэтому у владельцев жилой недвижимости возникает необходимость устанавливать разные приспособления, обеспечивающие постоянное наличие горячей воды в доме. Отличным выбором для этого считается установка проточного водонагревателя, выступающего в качестве качественного, надежного и долговечного оборудования, нагревающего воду при процессе ее поступления в сантехнические приборы. Данные устройства представлены на рынке во многих видах, отличающихся мощностью, внешним видом, размерами, стоимостью и иными параметрами. Важно грамотно выбрать изделие, а также знать, как подключить проточный водонагреватель к основным сантехническим приборам дома. Выполнить все процессы несложно, поэтому допускается реализовать их своими руками. Следует отличать проточный нагреватель от накопительного, так как они по-разному подключаются к системе электроснабжения.

Необходимые инструменты и материалы

Подключение проточного водонагревателя должно производиться с использованием подходящих инструментов и материалов. Весь процесс делится на три крупных этапа:

  • подключаемый элемент монтируется на выбранное место на стене жилого помещения;
  • он подключается к электричеству;
  • далее подсоединяется к системе холодного водоснабжения.

Схемы проточных водонагревателей разного вида обладают практически одинаковыми параметрами, поэтому для установки любого типа требуются инструменты и материалы:

  • для монтажа конструкции требуется дрель, оснащенная подходящими сверлами, причем их выбор зависит от того, из какого материала выполнена стена помещения, где планируется выполнять монтажные работы, так как стандартные сверла для бетона не будут подходить для плиточного покрытия;
  • для крепежа устройства требуются дюбели с саморезами;
  • для подключения к электричеству требуется медный провод с тремя жилами, оснащенный качественной двойной изоляцией, причем сечение должно быть минимально равно 2,5 кв мм;
  • молоток, отвертки, газовый ключ, плоскогубцы, рожковый ключ;
  • для герметизации различных соединений применяется ФУМ лента;
  • для подключения проточного водонагревателя к системе холодного водоснабжения требуется труба, причем оптимальным выбором считаются металлопластиковые изделия.

Инструменты и материалы

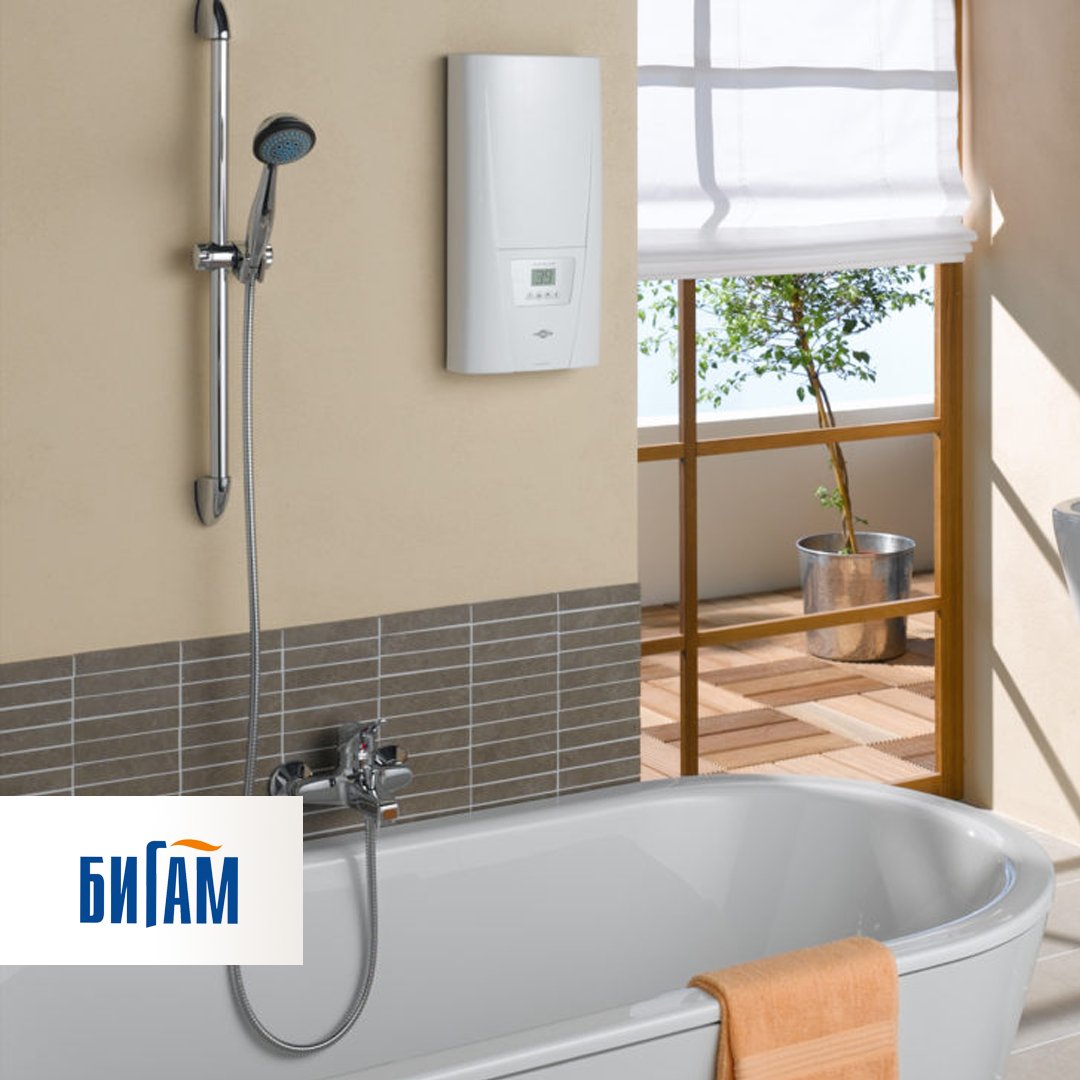

Проточный электрический водонагреватель

При процессе выбора места расположения конструкции учитывается, что она должна быть на уровне головы взрослых людей, чтобы предотвратить перегрев оборудования или его заполнение водой.

Этапы подключения проточного водонагревателя

После подготовительных работ можно приступать к непосредственному монтажу. Он делится на несколько крупных этапов, причем каждый из них является значимым и важным, так как от грамотного выполнения всех задач зависит идеальный результат работы.

Выбор места

Первоначально важно определиться с местом расположения оборудования. Установить проточный водонагреватель надо правильно, поэтому при выборе места монтажа учитываются рекомендации специалистов:

  • важно, чтобы пользоваться конструкцией было удобно для непосредственных пользователей, так как обычно на внешней панели располагаются разные кнопки для управления бойлером;
  • не допускается, чтобы на прибор попадала влага во время работы, так как это может стать причиной короткого замыкания, а также поломки дорогостоящего оборудования;
  • во время выбора места учитывается удобство подводки к водонагревателю электрической проводки и труб холодного водоснабжения;
  • допускается выполнять установку на любую стену, так как проточные изделия не обладают большими размерами, поэтому на стену не будет оказываться существенное воздействие.

Варианты расположения водонагревателя

Как только оптимальное месторасположения для установки проточного водонагревателя своими руками будет выбрано, наносится на него разметка. Для этого необходимо пользоваться уровнем и карандашом.

Нанесению разметки уделяется много внимания, так как не допускается, чтобы нагреватель воды был установлен с какими-либо перекосами или неровностями, поскольку это негативно скажется на эффективности его применения, а также на сроке его службы. По крышке изделия отмечаются на стене места расположений отверстий для крепления. После этого с помощью дюбелей и саморезов конструкция прикрепляется к стене помещения при ориентации на заранее нанесенную разметку.

Чаще всего проточные водонагреватели выпускаются в комплекте со всеми необходимыми элементам для крепежа, но нередко приходится сталкиваться с тем, что дюбеля являются чрезмерно короткими, поэтому невозможно прикрепить оборудование к стенам, на которых имеется значительный слой из штукатурки. Поэтому придется дополнительно покупать подходящие крепежи.

Устройство проточного водонагревателя

Нюансы подключения

Подключение к водопроводу

Далее следует разобраться, как подключить проточный водонагреватель в квартире к системе холодного водоснабжения. Для этого выбирается один из возможных методов. Простой метод используется обычно новичками. Он предполагает, что откручивается первоначально с душевого шланга лейка, после чего он прикрепляется к входу воды в оборудование. Смеситель далее устанавливается в положение душ, после чего можно пользоваться обогревателем по его назначению. Если перекрывается ручка в положение кран, то будет поступать из крана холодная вода. Такой метод обычно применяется для временного решения проблемы, связанной с отсутствием горячей воды в квартире, например, когда произошла поломка в централизованной системе. Для основного способа получения горячей воды он считается неподходящим.

Второй достаточно сложный метод предполагает выполнять установку бойлеров, использующихся в качестве основных элементов для получения горячей воды. Для этого применяется отвод, предназначенный для подключения стиральной машины. Приобретается тройник, а также подготавливается фум лента. После прикрепления тройника к отводу, устанавливается кран, позволяющий регулировать поступление холодной воды к водонагревателю, а также это облегчит управление устанавливаемой температуры в оборудовании. Во время выбора места расположения крана учитывается, что он должен находиться в доступном и удобном месте, а также не допускается, чтобы его перекрывали какие-либо коробы или иные элементы. К этому крану от водонагревателя прокладывается трубопровод, причем чаще всего для этого используются металлопластиковые трубы. Допускается применять пластиковые трубы или пользоваться гибкой подводкой.

Для эстетичного внешнего вида всего помещения желательно прокладывать трубы таким образом, чтобы они не были видны, а если это сделать невозможно, то они закрываются коробами.

Таким образом, разобравшись в том, как подключить проточные водонагреватели к системе водоснабжения, каждый владелец жилой недвижимости сможет легко справиться с этим процессом своими силами.  Если для подключения используются трубы, то все резьбовые соединения должны оставаться в свободном доступе, поэтому их нельзя замуровывать в стены или закрывать какими-либо герметичными и целостными конструкциями.

Подключение к смесителю

Монтаж к водопроводу

Следует использовать обратный клапан

Подключение к электричеству

Как установить проточный нагревательный прибор? Для этого надо не только подключить его к холодному водоснабжению, но и к электричеству. Большинство современного оборудования являются мощными устройствами. Их мощность может варьироваться от 3 до 9 кВт. Поэтому для их грамотного монтажа желательно выделить отдельную электрическую линию, оснащенную автоматом УЗО, чтобы в случае какого-либо непредвиденного перебоя в сети прибор автоматически отключался от электричества. Не допускается для такого мощного электрического прибора пользоваться обычными розетками, так как чаще всего в них заземление является некачественным.

Расположение розетки в ванной комнате

Розетка для ванной комнаты

Так как выделяется для оборудования отдельная электрическая линия, желательно все работы проводить в процессе осуществления капитального ремонта в доме или квартире. Для этого все провода прячутся в штробах, сделанных в стенах помещений. Желательно укладывать все кабеля в специальные коробы, обеспечивающие защиту от возгорания. Непременно выбирается качественная розетка, обладающая хорошим заземлением.

При подключении проводов к зажимам обязательно учитывается правильная фаза. Подключение прочного водонагревателя к электричеству непременно осуществляется до того момента, пока поступит вода. Сам процесс работы с электрической проводкой считается достаточно сложным, поэтому если у владельца помещения отсутствует опыт работы, то желательно доверить процедуру специалистам. Схема подключения является простой только для квалифицированных электриков.

Для грамотного монтажа рекомендуется следовать советам специалистов:

  • во время работы используются только те насадки, которые продаются в комплекте к оборудованию;
  • подключать прибор следует непосредственно к электрощиту дома, поскольку если выполнить этот процесс к обычной розетке, то возможны разные проблемы в электроснабжении дома;
  • для работы рекомендуется выбирать медный кабель, обеспечивающий высокое качество установки;
  • обязательно монтируется УЗО в качестве предохранительного автомата, так как приходится работать с мощным и сложным устройством;
  • желательно изначально выбирать такое место установки, которое будет оптимальным не только для использования прибора по назначению, но и для его подключения к разным системам, чтобы в процессе работы не возникали сложности;
  • нельзя, чтобы под нагревателем располагалась кухонная плита или холодильник, а также другое электрическое оборудование, так как если в процессе эксплуатации возникнет протечка, то могут сломаться приборы, а также нарушится проводка в квартире.

Таким образом, если следовать основным рекомендациям специалистов, то обеспечивается быстрая и качественная установка. При точном следовании инструкции не будет возникать никаких проблем, а также уже в процессе эксплуатации прибора не будут образовываться какие-либо сложности.

Схема подключения электропитания

Схема заземления

Частые ошибки

Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

Наиболее частыми ошибками являются:

  • такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
  • включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
  • для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
  • трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
  • неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
  • неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
  • неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

К электропитанию нужно подключать оборудование внимательно

Подключите нагреватель к водопроводу

Особенности монтажа

Видео

Как устроен проточный электрический водонагреватель | Другая бытовая техника | Блог

Есть давняя традиция — воду нагревать. Это приходится делать независимо от того, где вы живете — в квартире или частном доме. Для этой цели используют накопительные и проточные нагреватели, которые работают от различных источников энергии. В данной статье расскажем подробно про проточные электрические водонагреватели (далее — ПЭВН).

Если максимально кратко описать принцип работы ПЭВН, то получим следующее:

  1. Холодная вода поступает в устройство непосредственно из магистрали;

  2. Вода непрерывно проходит через нагревательный контур прибора;

  3. На выходе из прибора получаем горячую воду.

Теперь более подробно рассмотрим как это работает.

Устройство  ПЭВН

ПЭВН конструктивно можно поделить на два типа: универсальный и «кран мгновенного нагрева». Водонагреватели первого типа выполнены в виде закрытого корпуса с двумя патрубками для впуска и выпуска воды. Такие ПЭВН монтируются вблизи точки водоразбора, например, над раковиной. Некоторые приборы поддерживают работу с несколькими точками. В качестве примера рассмотрим внутреннее устройство одного из подобных ПЭВН фирмы Thermex.

На видео показан разбор этого же водонагревателя:

Механизмы безопасности ПЭВН

Сразу после впуска холодной воды в приборе располагаются датчики протока и температуры. Первый измеряет давление воды и при достижении заданного уровня генерирует сигнал на своих контактах. Именно этот сигнал служит отправной точкой для работы остальной схемы. Если давление падает ниже порогового значения, цепь размыкается. Так работает защита от «сухого хода».

Следующий обязательный элемент — термовыключатель. Существует несколько вариантов исполнения. В самых простых моделях термовыключатель подключен к нагревательному контуру и размыкает его при срабатывании. В некоторых моделях устанавливается дополнительный предохранитель с механическим включением. Для возврата его в исходное состояние придется открыть корпус и нажать кнопку. Ниже приведена принципиальная схема такого ПЭВН.

В приборах с электронным управлением температура контролируется по показаниям выходного термодатчика. Плата управления следит, чтобы своевременно отключить питание нагревательного контура. По такому принципу реализована защита от перегрева.

Третий компонент, защищающий прибор от выхода из строя — предохранительный клапан. Он срабатывает при гидроударе или повышенном давлении воды. При стравливании давлении из предохранительного клапана может просачиваться вода. При использовании предохранительного клапана необходимо позаботиться о дренажной системе.

Нагревательные элементы ПЭВН

Остановимся подробнее на процессе нагрева воды. В большинстве приборов контур состоит из закрытой колбы и находящихся внутри нагревательных элементов — трубчатых (ТЭН) или спиральных. Они подключаются через управляющее реле к цепи питания и преобразуют электрическую энергию в тепловую. Клеммы находятся снаружи колбы, их контакт с водой исключен. Колба обычно используется медная, есть варианты из термостойкого пластика и нержавеющей стали.

ТЭНы бывают медными или стальными, при этом металлы легируют и наносят защитный слой, чтобы лучше противостоять образованию накипи. Именно накипь — злейший враг металлических элементов, неизбежно приводящий к их износу.

Известны также и «сухие» ТЭНы. Это продвинутая версия, в которой исключается контакт нагревателей с водой. Вместо этого ТЭНы помещаются в защитную металлическую колбу, которая уже участвует в теплообмене. Для сухих ТЭНов есть апгрейд — керамический наполнитель. Он служит накопителем тепла, поскольку плавно нагревается и остывает, имеет увеличенную рабочую площадь.

Спиральные элементы изготавливают из специальных сплавов. При протоке воды спираль вибрирует и сбрасывает с себя известковые отложения. В целом спиральный элемент более устойчив к работе в жесткой воде.

Плата управления

Плата управления отвечает за сохранность прибора и его корректное функционирование. Напомним про два обязательных защитных механизма, рассмотренных выше: защита от работы без воды и защита от перегрева. Следующая важная функция — управление температурным режимом. В случае бюджетных моделей с механическим управлением это может быть простое включение и выключение ТЭНов или регулировка их мощности. В более дорогих ПЭВН с электронным управлением можно задавать температуру. Тогда в приборе появляется контроллер, который отрабатывает обратную связь по температуре и давлению воды и управляет мощностью нагрева. Такие модели комплектуются дисплеем и несколькими сенсорными кнопками для интеллектуального управления.

Цепь питания

Заключительная часть, которую рассмотрим — цепь питания. ПЭВН — это мощный потребитель, требующий особого внимания к проводке и соединениям. Поэтому в приборе находится крупная клеммная колодка. Это не случайно — провода должны быть подходящего сечения. Минимальные значения указываются в документации на прибор.

В цепь питания входят клеммы нагревателей и плата управления, от которой запитывается вся остальная электроника прибора. ПЭВН, рассчитанные на несколько точек потребления, обладают мощностью в несколько десятков киловатт и питаются от трехфазной сети. Для защиты от поражения током кабели питания прибора снабжаются УЗО.

Краны мгновенного нагрева

Отдельную нишу занимают так называемые «краны мгновенного нагрева». Это ПЭВН, выполненные в виде смесителя. Устройство таких ПЭВН немного отличается. Здесь ТЭН находится либо в основании смесителя в горизонтальном положении, либо внутри излива в вертикальном.

В таком приборе реализовано гидравлическое управление. Напор и температура находятся в обратной зависимости и регулируются ручкой смесителя. Электроники здесь практически нет, но все рассмотренные защитные механизмы быть обязаны. На некоторых моделях есть дисплей, на который выводится температура, измеряемая термодатчиком.

Проточный электрический водонагреватель — полезный в быту прибор. Принцип его работы прост, но подразумевает потребление большого количества электроэнергии. Помните об этом при выборе нагревателя и подключения его к электросети.

Установка проточного водонагревателя своими руками

Здесь вы узнаете:

Проточный водонагреватель позволяет быстро решить проблему с организацией горячего водоснабжения. Он мгновенно подогревает воду, даря возможность принять душ или помыть посуду. Можно ли установить проточный водонагреватель на кран своими руками и что для этого нужно? Справиться с данной задачей сможет любой человек, умеющий держать в руках инструменты.

Установку нагревателя воды регистрировать не нужно – вопросы с монтажом водяного оборудования потребители решают самостоятельно. Поэтому нам ничто не мешает выбрать подходящую модель и смонтировать ее в ванной комнате или на кухне. Какие-либо специальные инструменты для этого не понадобятся, как не понадобится и помощь профессионального сантехника.

Инструменты и материалы

Установка нагревателя своими руками начинается с подходящей модели. Нужно учесть, сколько точек водоразбора будет подключаться к прибору – от этого зависит мощность нагревателя. Также следует обратить внимание на состояние электропроводки в квартире. Помните, что она не предназначена для подключения электроприборов мощностью выше 2 кВт. Если планируется использовать мощный нагреватель воды, следует провести к нему отдельный провод с автоматом УЗО.

На следующем этапе выбирается место установки. Здесь требуется соблюдение следующих условий:

  • Место должно быть сухим – убедитесь, что на устройство не будет попадать вода. В противном случае он может выйти из строя или вызвать поражение электрическим током;
  • Наличие доступа для обслуживания и настройки – не прячьте прибор в труднодоступные места. Помните, что его нужно периодически осматривать на предмет протечек. Также должна быть возможность беспрепятственно отрегулировать температуру – некоторые модели оснащаются плавными или ступенчатыми регуляторами.

Также нужно помнить о возможных тепловых потерях – проследите, чтобы водонагреватель располагался как можно ближе к точкам водоразбора.

Инструменты и материалы, необходимые для установки водонагревателя

Теперь поговорим о материалах и инструментах. Нам понадобятся:

  • Дрель со сверлами – нужно просверлить в стенах отверстия для крепления;
  • Пластиковые дюбели или деревянные чопики – в них будут закручиваться крепежные саморезы;
  • Пластиковые или металлические трубы – по ним будет течь вода. Мы рекомендуем выбрать пластиковые трубы, так как работать с ними намного легче;
  • Тройники и краны – они обеспечат «правильное» подключение оборудования;
  • Фум-лента – с ее помощью мы будем герметизировать подключения;
  • Провода и автомат УЗО – с их помощью выполняется подключение мощных водонагревателей.

Если есть возможность, можно использовать для подключения проточного водонагревателя своими руками гибкие шланги различной длины. Благодаря этому вы избавитесь от возни с металлическими и пластиковыми трубами.

В некоторых случаях можно обойтись без тех или иных инструментов и материалов, так как схем подключения довольно много. Также во внимание принимается расположение труб и точек разбора воды.

Крепление и подключение

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия. После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

Подключаем проточный водонагреватель к домашней электросети через УЗО.

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

Схемы подключения

Мы уже знаем, как установить проточный водонагреватель своими руками и обеспечить его правильное подключение. Теперь мы кратко пробежимся по основным схемам подключения.

Три варианта использования электрического водонагревателя:
1. Кран-водонагреватель - устанавливается прямо на мойку или умывальник.
2. Ко входу устройства подключается шланг от лейки душа, а к выходу шланг с лейкой.
3. Ко входу устройства подключается холодная вода от стояка через мягкий шланг, к выходу, с помощью специального тройника, кран для умывальника и лейка для душа.

В некоторых случаях горячая вода нужна исключительно для мытья посуды. Здесь мы можем установить кран-нагреватель, например Делимано, или водонагреватель прямо у крана, в разрыв трубы. Но можно поступить проще, выбрав модель со встроенным краном с лейкой – такие водонагреватели устанавливаются прямо над раковинами. Подключение выполняется через тройник или вместо крана (в этом случае достаточно снять кран и прикрутить к нему гибкий шланг, через который будет поступать вода в нашу систему).

Следующая схема подключения проточного водонагревателя в квартире является временной. Для этого откручиваем душевую лейку и подключаем душевой шланг прямо к нагревателю. К выходу прибора подключаем еще один шланг с лейкой – теперь можно принимать душ. Как только подача горячей воды из водопровода будет восстановлена, систему можно привести в первоначальный вид.

Если в доме вообще нет горячего водоснабжения, но нужно организовать горячую воду в душе, мы можем выполнить прямое подключение к трубе с холодной водой, а к выходу прибора подключить шланг с душевой лейкой. В некоторых случаях сюда ставится небольшой тройник, позволяющий переключать выход горячей воды в душевую лейку или в кран.

% PDF-1.4 % 5451 0 объект > endobj xref 5451 64 0000000016 00000 н. 0000001654 00000 н. 0000002016 00000 н. 0000002169 00000 п. 0000002256 00000 н. 0000002313 00000 н. 0000002391 00000 н. 0000002453 00000 н. 0000002510 00000 н. 0000002697 00000 н. 0000002882 00000 н. 0000002945 00000 н. 0000006302 00000 п. 0000006891 00000 н. 0000007050 00000 н. 0000007599 00000 н. 0000007630 00000 н. 0000007950 00000 н. 0000008167 00000 н. 0000008599 00000 н. 0000008825 00000 н. 0000009498 00000 п. 0000009541 00000 н. 0000009595 00000 н. 0000009650 00000 н. 0000009876 00000 н. 0000010363 00000 п. 0000010418 00000 п. 0000010650 00000 п. 0000010673 00000 п. 0000011462 00000 п. 0000011485 00000 п. 0000012112 00000 п. 0000012135 00000 п. 0000012902 00000 п. 0000012925 00000 п. 0000013662 00000 п. 0000013685 00000 п. 0000014374 00000 п. 0000014397 00000 п. 0000015157 00000 п. 0000015180 00000 п. 0000015885 00000 п. 0000015908 00000 н. 0000033046 00000 п. 0000051362 00000 п. 0000072925 00000 п. 0000097972 00000 н. 0000098181 00000 п. 0000098768 00000 п. 0000098848 00000 н. 0000099056 00000 н. 0000099160 00000 н. 0000106183 00000 п. 0000106437 00000 н. 0000107297 00000 н. 0000109977 00000 н. 0000110695 00000 п. 0000120309 00000 н. 0000209448 00000 н. 0000210666 00000 н. 0000213308 00000 н. 0000003250 00000 н. 0000006278 00000 н. трейлер ] >> startxref 0 %% EOF 5452 0 объект > >> / LastModified (C $ 2DI) / MarkInfo> >> endobj 5453 0 объект `Dz - # _ m_} g) / U (mRG = b 㼇 ѝ: ɡ *.-Ty = \ r) / П-4 / V 1 / Длина 40 >> endobj 5454 0 объект [ 5455 0 Прав 5456 0 Прав 5457 0 Прав 5458 0 Прав 5459 0 Прав 5460 0 Прав 5461 0 Прав ] endobj 5455 0 объект > / Ж 81 0 Р >> endobj 5456 0 объект 뻂 8 и ܚ) >> / Ж 76 0 Р >> endobj 5457 0 объект XH) >> / Ж 82 0 Р >> endobj 5458 0 объект > / Ж 83 0 Р >> endobj 5459 0 объект 5hVMY {ftL? Ǟ5̝cBQ ހ Qk * hH \ ($ \) u \ -ð2AV [9 \ n9xv / ~ Zgy * K6W9o $) >> / Ж 84 0 Р >> endobj 5460 0 объект 2- [irf | ٚ L [ESo + ٥`; Ւ [q #: la ~ j, 1P \ '! ~ ʾ +? ~% O \ nY6VW4 $ * 9%' 6U) >> / Ж 77 0 Р >> endobj 5461 0 объект ) >> / Ж 85 0 Р >> endobj 5462 0 объект > endobj 5513 0 объект > поток Я / 9ȠF͠Z: w ؋ ÷ r & `lG & g. _

ЭЛЕКТРИЧЕСКИЙ БЫСТРЫЙ ВОДОНАГРЕВАТЕЛЬ - Скачать PDF бесплатно

Контроль предела перегрева

Электрическая каменка Pahlén Maxi Heat с цифровым управлением - компактная и эффективная каменка для бассейнов. Он состоит из армированного стекловолокном полипропиленового бака с резистивным нагревателем

Подробнее

ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ EKCO.T Использованный продукт нельзя утилизировать как бытовые отходы. Разобранный прибор необходимо доставить в пункт сбора электрического и электронного оборудования

. Подробнее

СФ15К СФ05КСС, СФ10КСС

Руководство по эксплуатации продукта Speedflow SF05K, SF10K и SF15K SF05KSS, SF10KSS и SF15KSS Невентилируемый водонагреватель с нижней опорой V15.6 / 6 Версия 3.2, январь 2015 г. Благодарим вас за покупку невентилируемой воды Hyco Speedflow

Подробнее

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАГРЕВАТЕЛЬ

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАСТЕННЫЙ НАГРЕВАТЕЛЬ МОДЕЛЬ №: IQ2000 ДЕТАЛЬ №: 6939004 ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ GC0715 ВВЕДЕНИЕ Благодарим вас за покупку инфракрасного настенного обогревателя CLARKE.Прежде чем пытаться использовать этот

Подробнее

AN500T, AN1000, AN1000T, AN1500, AN1500T, AN2000, AN2000T

Руководство по эксплуатации продукта Accona AN500T, AN1000, AN1000T, AN1500, AN1500T AN2000, AN2000T Панельный обогреватель v16. 5 / 5 Версия 3.2, январь 2015 г. Содержание 1. Важные моменты безопасности 2. Установка 2.1. Настенный

Подробнее

ХОЛОДНЫЙ СЕНСОРНЫЙ ТОСТЕР НА 2 СРЕЗА

2-SLICE COOL TOUCH TOASTER PLA0405 Руководство по эксплуатации В связи с постоянным совершенствованием продукта, технические характеристики и аксессуары могут быть изменены без предварительного уведомления.Фактический продукт может незначительно отличаться от изображенного.

Подробнее

СЕРВИСНОЕ РУКОВОДСТВО Номер заказа WH0911S001V0

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Номер заказа WH0911S001V0 Электрический водонагреватель Модель № FCD-JTSA50-III FCD-JTSA60-III FCD-JTSA70-III FCD-JTSA80-III! ВНИМАНИЕ! Эта сервисная информация предназначена для опытных специалистов по ремонту

. Подробнее

Водонагреватель без вентиляции Elson 10 / 15L

Инструкции по установке и эксплуатации водонагревателя Elson 10 / 15L Модель: EUV10, EUV15. Пожалуйста, прочтите и поймите эти инструкции перед началом работы. Пожалуйста, оставьте эту брошюру пользователю после

Подробнее

Раздел B: Электричество

Раздел B: Электричество Мы используем электрическую сеть, поставляемую электростанциями, для всех видов бытовой техники в наших домах, поэтому очень важно знать, как ее использовать безопасно. В этой главе вы узнаете

Подробнее

Портативный кондиционер

Руководство пользователя портативного кондиционера. Модель: 3 в 1, 12 000 БТЕ / ч, серия 3. Перед использованием внимательно прочтите это руководство пользователя и сохраните его для использования в будущем.СОДЕРЖАНИЕ 1. РЕЗЮМЕ ... 1 2. ПОРТАТИВНЫЙ

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВАКУУМНОГО ПЫЛЕСОСА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВАКУУМНОГО ПЫЛЕСОСА МОДЕЛЬ: SVC9702 ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД ИСПОЛЬЗОВАНИЕМ И СОХРАНИТЕ ЕГО НАДЛЕЖАЩИМ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ 1 Меры безопасности: ВНИМАНИЕ: Для снижения риска возгорания, поражения электрическим током,

Подробнее

Isotemp Basic, Slim / B и Slim Square

Водонагреватель Isotemp Basic, Slim / B и Slim Square Руководство по монтажу и эксплуатации Indel Marine S. r.l. Zona Artigianale sn IT-61019 S. Agata Feltria (PU) Италия Тел. 39 0541 848 030 Факс 39 0541 848

Подробнее

PG_IM_A.indd 1 23.06.2014 15:22

Max Min Linen Lin Cotton Coton Wool Laine Silk Soie PG_IM_A.indd 1 23.06.2014 15:22 PG_IM_A.indd 2 23.06.2014 15:22 Max Cotton Coton Silk Soie Wool Laine Linen Lin Min Спасибо за покупку Phoenix

Подробнее

CW-5000 / 5200,1'8675, $ / & +, // (5 86 (5 0 $ 18 $ /

CW-5000/5200 Содержание Предостережения ------------------------------------------- --------------------- Введение в 3 части -------------------------- ------------------------- 4 Установка ----------------------- -------------------------------------

Подробнее

КОНДИЦИОНЕР РАЗДЕЛЬНОГО ТИПА

ФАЙЛ №A08-016 РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ КОНДИЦИОНЕРА РАЗДЕЛЕННОГО ТИПА RAS-M10PKVP-E, RAS-M13PKVP-E, RAS-M16PKVP-E, RAS-M18PKVP-E / RAS-M10PKVP-ND, RAS-M13PKVP-ND, RAS-M16P НД, РАС-М18ПКВП-НД / РАС-3М26ГАВ-Э1,

Подробнее

V94 ДЕГАУССЕР НАПРЯЖНОЙ ЛЕНТЫ

ТЕХНИЧЕСКОЕ РУКОВОДСТВО Инструкции по эксплуатации и техническому обслуживанию для V94 BULK TAPE DEGAUSSER V94 BULK TAPE DEGAUSSER ТЕХНИЧЕСКОЕ РУКОВОДСТВО Документ № M000208 Производственный стандарт ZZ 009 415 ПРЕДУПРЕЖДЕНИЕ Для минимизации

Подробнее

Infrarot-Bewegungsmelder IP44

Infrarot-Bewegungsmelder Инфракрасные датчики движения IP44 IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung User s Manual User s Manual инфракрасное движение

Подробнее

Mikrobølgeovn. Модель: OMF20MNIN0TW1

Mikrobølgeovn Модель: OMF20MNIN0TW1 Tjek 306 X 307 X 208 мм 10 кг Tjek Tjek Tjek Tjekke DK-1 безумные функции Работа с микрофоном навигатора или 9000 тегов микрофона Подробнее

ACS-30-EU-EMDR-10-MOD

Многофункциональный обогреватель Управление и мониторинг в коммерческих и жилых зданиях Модуль датчика защиты от обледенения крыш и водосточных желобов Техническая информация Сертификаты Модуль Класс защиты IP Рабочая температура окружающей среды

Подробнее

Электрическое заземление.Приложение C

Приложение C Электрическое заземление Заземление низковольтного оборудования Наиболее часто упоминаемым нарушением электрического порядка Управления безопасности и гигиены труда (OSHA) является неправильное профессиональное заземление оборудования

Подробнее

E-gas Мгновенные газовые водонагреватели

Проверенный выбор! Учебное и информационное руководство по газовым водонагревателям мгновенного действия E-gas: Существуют важные функциональные и эксплуатационные различия между обычным гейзером с горячей водой и

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ HSC-24A

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ КОНДИЦИОНЕРА AIRREX HSC-24A Благодарим вас за покупку КОНДИЦИОНЕРА AIRREX. ПЕРЕД работой внимательно прочтите это руководство пользователя. Держите это руководство под рукой. ВАЖНО

Подробнее

Водонагреватель с тепловым насосом IOM Manual

Водонагреватель с тепловым насосом IOM Руководство по установке, эксплуатации и техническому обслуживанию Это руководство предназначено для помощи квалифицированному обслуживающему персоналу при правильной установке, эксплуатации и техническом обслуживании теплового насоса

Подробнее

УСТАНОВКА И ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

УСТАНОВКА И ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ LED ELECTRIC FIRE Focal Point Fires plc.Крайстчерч, Дорсет Bh33 2BT Тел: 0202 499330 Факс: 0202 499326 www.focalpointfires.co.uk e: [email protected] МОДЕЛИ

Подробнее

СИСТЕМА УПРАВЛЕНИЯ ТАНКАМИ TMS

СИСТЕМА УПРАВЛЕНИЯ БАКАМИ TMS Стр. 1 из 9 Руководство по эксплуатации ОБЩИЕ ПОЛОЖЕНИЯ Система управления резервуарами - это индивидуальная конструкция для управления, мониторинга и обеспечения эффективного хранения и распределения TMS. ФУНКЦИИ

Подробнее

PPT - ЭЛЕКТРИЧЕСКИЙ МГНОВЕННЫЙ ВОДОНАГРЕВАТЕЛЬ Презентация PowerPoint, скачать бесплатно

  • ЭЛЕКТРИЧЕСКИЙ МГНОВЕННЫЙ ВОДОНАГРЕВАТЕЛЬ РУКОВОДСТВО ПО УСТАНОВКЕ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ EEMAX «ЧЕТЫРЕМОДУЛЬНЫЙ, ОДНОФАЗНЫЙ ОДНОФАЗНЫЙ НАГРЕВАТЕЛЬ 4/280 - НАГРЕВАТЕЛЬ ВОДЫ 240/280 НАГРЕВАТЕЛЬ ВНЕШНЕЙ ФАЗЫ - VATER280 240 В СПЕЦИАЛЬНОЕ _________, ______ V ПРЕДУПРЕЖДЕНИЕ ПЕРЕД УСТАНОВКОЙ ИЛИ ЭКСПЛУАТАЦИЕЙ НАГРЕВАТЕЛЯ ПРОЧИТАЙТЕ ОБЩИЙ РАЗДЕЛ ПО БЕЗОПАСНОСТИ НА ВНУТРЕННЕЙ КРЫШКЕ, А ЗАТЕМ ДАННОЕ РУКОВОДСТВО.ЕСЛИ ВЫ НЕ СОБЛЮДАЕТЕ ПРАВИЛА БЕЗОПАСНОСТИ, АППАРАТ НЕ БУДЕТ РАБОТАТЬ НАДЛЕЖАЩИМ И МОЖЕТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ И / ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА. ПРОЧИТАЙТЕ ТАКЖЕ ПРИЛОЖЕННУЮ ГАРАНТИЙНУЮ КАРТУ. ГАРАНТИЯ НА ДАННЫЙ ВОДОНАГРЕВАТЕЛЬ будет ЗАВИСИТ ОТ ПРАВИЛЬНОЙ УСТАНОВКИ И ЭКСПЛУАТАЦИИ. ГАРАНТИЯ АННУЛИРУЕТСЯ, ЕСЛИ В КОНСТРУКЦИЮ БЫЛИ ИЗМЕНЕНЫ ЛЮБОЙ СПОСОБ. ПРОИЗВОДИТЕЛЬ НАГРЕВАТЕЛЯ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ИЗ-ЗА НЕВЫПОЛНЕНИЯ ИНСТРУКЦИЙ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ, ПРЕДСТАВЛЕННЫХ НА СЛЕДУЮЩИХ СТРАНИЦАХ.УСТАНОВКА ДОЛЖНА СООТВЕТСТВОВАТЬ ИНСТРУКЦИЯМ ДАННОГО РУКОВОДСТВА; ПРАВИЛА ЭЛЕКТРОКОМПАНИИ; И МЕСТНЫЕ КОДЕКСЫ, ИЛИ ПРИ ОТСУТСТВИИ МЕСТНЫХ КОДЕКСОВ, С ПОСЛЕДНИМ ИЗДАНИЕМ НАЦИОНАЛЬНОГО ЭЛЕКТРИЧЕСКОГО КОДЕКСА. ДАННАЯ ПУБЛИКАЦИЯ ДОСТУПНА ОТ ВАШЕГО МЕСТНОГО ПРАВИТЕЛЬСТВА, ПУБЛИЧНОЙ БИБЛИОТЕКИ ИЛИ ЭЛЕКТРИЧЕСКОЙ КОМПАНИИ, ЛИБО НАПИСАТЬ ЛАБОРАТОРИИ ДЛЯ ПОДДЕРЖКИ ПИСАТЕЛЯ, 333 PFINGSTEN ROAD NORTHBROOK, IL, 60062. ЕСЛИ ВЫ ПОЛУЧИТЕ ЛЮБОЙ ЗАПРОС, ПОЛУЧИТЕ ВОПРОСЫ HEALTH, ПОЛУЧИТЕ ВОПРОСЫ НАШ ОТДЕЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ БЕСПЛАТНО: 1-800-543-6163.ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ПЕРЕД ВЫЗОВОМ: СЕРИЙНЫЙ НОМЕР. МОДЕЛЬ №. EX380 ДАТА УСТАНОВКИ 1

  • ДАННЫЙ ОБОГРЕВАТЕЛЬ ДОЛЖЕН ИМЕТЬ ЧЕТЫРЕ ВЫДЕЛЕННЫЕ НЕЗАВИСИМЫЕ ЦЕПИ 220 / 240В , ИСПОЛЬЗУЮЩИЕ ПРОВОДНЫЕ ПРОВОДА С ПРАВИЛЬНЫМ НОМИНАЛОМ И ВЫКЛЮЧАТЕЛИ. ПРЕДУПРЕЖДЕНИЕ ОТКАЗ ОТ ЗАЗЕМЛЕНИЯ СИСТЕМЫ МОЖЕТ ПРИВЕСТИ К СМЕРТИ ИЛИ СЕРЬЕЗНЫМ ТРАВМАМ. ПРЕДУПРЕЖДЕНИЕ НЕПРАВИЛЬНАЯ УСТАНОВКА, РЕГУЛИРОВКА, ИЗМЕНЕНИЕ, ОБСЛУЖИВАНИЕ ИЛИ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МОГУТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА.ОБРАТИТЕСЬ К ДАННОМУ РУКОВОДСТВУ ДЛЯ ПОМОЩИ ИЛИ КОНСУЛЬТИРУЙТЕСЬ С МЕСТНЫМ ЭЛЕКТРОСЕТИ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ. ПРЕДУПРЕЖДЕНИЕ ВОДЯНЫЕ НАГРЕВАТЕЛИ, ОБОРУДОВАННЫЕ ТОЛЬКО ДЛЯ ОДНОГО НАПРЯЖЕНИЯ: ДАННЫЙ ВОДОНАГРЕВАТЕЛЬ МОЖЕТ БЫТЬ ОБОРУДОВАН ТОЛЬКО ДЛЯ ОДНОГО ТИПА НАПРЯЖЕНИЯ: ПРОВЕРЬТЕ НОМИНАЛЬНУЮ ТАБЛИЧКУ НА ПЕРЕДНЕЙ КРЫШКЕ АППАРАТА НА ПРАВИЛЬНОЕ НАПРЯЖЕНИЕ. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННЫЙ ВОДОНАГРЕВАТЕЛЬ НАПРЯЖЕНИЕМ, ОТЛИЧНЫМ ОТ НАПРЯЖЕНИЯ, ПОКАЗАННОГО НА ТАБЛИЧКЕ МОДЕЛИ. НЕИСПОЛЬЗОВАНИЕ ПРАВИЛЬНОГО НАПРЯЖЕНИЯ МОЖЕТ ВЫЗВАТЬ ПРОБЛЕМЫ, ЧТО МОЖЕТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА.ЕСЛИ У ВАС ЕСТЬ ВОПРОСЫ ИЛИ СОМНЕНИЯ, ОБРАЩАЙТЕСЬ В EEMAX ИЛИ В ВАШУ ЭЛЕКТРОКомпанию. ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! ПЕРЕД СНЯТИЕМ КРЫШКИ ИЛИ ОБСЛУЖИВАНИЕМ ВОДОНАГРЕВАТЕЛЯ УБЕДИТЕСЬ, ЧТО ПОДАЧА ЭЛЕКТРОПИТАНИЯ К ВОДОНАГРЕВАТЕЛЮ ОТКЛЮЧЕНА. ОТСУТСТВИЕ ЭТОГО МОЖЕТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА. ОБЩАЯ БЕЗОПАСНОСТЬ Четырехмодульный однофазный обогреватель Eemax разработан специально для приема холодной воды и нагрева ее до температур, подходящих для обычного домашнего использования, до максимум 140 F (60 C).Для достижения оптимальной производительности и экономии энергии устройство следует размещать как можно ближе к месту использования. «Термостатические» модели, обозначенные буквами «T2T2 или T4» после номера модели, эти модели и только они могут питаться предварительно нагретой водой и использоваться для повышения температуры. Устройство поставляется с трубными соединениями 3/4 дюйма NPT. . Ни при каких обстоятельствах не используйте паяльную лампу на трубе, подключенной к обогревателю (это может привести к серьезному повреждению электронного реле протока). Осторожно используйте тефлоновую ленту, чтобы мусор не попал в нагреватель.Не используйте смазку для труб. Кроме того, перед установкой обогревателя убедитесь, что в трубах нет мусора. 2

  • I. УСТАНОВКА УСТРОЙСТВА 1) Устройство должно быть установлено как можно ближе к месту использования. Не устанавливайте нагреватель над краном или «точкой использования», потому что эффект сифона может истощить нагреватель, что может вызвать преждевременное сгорание элемента. 2) Данное устройство должно быть установлено только в вертикальном положении, при этом водяные фитинги расположены в нижней части устройства.Установка в другом положении, кроме вертикального, ПРИВЕДЕТ к прогоранию элемента и необратимому повреждению водонагревателя. 3) Вход холодной воды находится с правой стороны, а выход горячей воды - с левой стороны. Ни при каких обстоятельствах они не могут быть отменены. 4) Оставьте не менее 8 дюймов над устройством для легкой замены элемента. 5) Обогреватель следует прикрепить к стене, используя все четыре монтажных отверстия на задней панели. Вес устройства составляет примерно 15 фунтов. Используйте подходящую застежку для этого веса. Для установки агрегата у полых стен рекомендуется использовать стальные анкеры для стен с правильным диапазоном захвата и минимальным размером винтов № 6-32. ПРИМЕЧАНИЕ: Нагреватель должен быть установлен ниже уровня всех выпусков горячей воды, обслуживаемых этим водонагревателем. ПРИМЕЧАНИЕ: КЛАПАН СНЯТИЯ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ UL не требует, чтобы эти устройства имели клапан сброса давления и температуры (PTRV). Вы должны проверить местные коды, чтобы узнать, требуется ли он в вашем районе.Если местные нормы требуют использования клапана сброса температуры и давления, его следует установить на выпускной трубе горячей воды перед выпускным шаровым клапаном. Рисунок 2 Души и весь дом, каюта или кондоминиум МОДЕЛИ: EX380T2T2 Требования к душевой: Мощность: 38 кВт при 240 В 32 кВт при 220 В Около 0,85–4,0 галлона в минуту при температуре душа. Лучше всего использовать при одновременном использовании одной или двух розеток. Кухня Eemax Выход горячей воды Вход холодной воды 3

  • МОНТАЖ ОТВЕРСТИЯ L1 L2 C / B # 2 L1 L2 C / B # 3 L1 L2 C / B # 4 L1 L2 C / B # 1 МИНИМАЛЬНЫЙ - 8 ”ЗАЗОР НАД БЛОК Серийный номер ЗАЖИМЫ НА РЕЛЕ ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ЗАЗЕМЛЕНИЕ 220/240 В К 4 независимым автоматическим выключателям Рисунок 1A 4

  • МИНИМУМ - 8 ”ЗАЗОР НАД УСТРОЙСТВОМ Угол EemaX Union с резьбой только тефлоновая лента NPT (только тефлоновая лента NPT) s) Опора трубы Впускной запорный клапан - шаровой кран. (Всегда оставляйте полностью открытым, когда устройство находится в эксплуатации.) Опора трубы Соединение Только тефлоновая лента резьбового типа Отсутствие смазки на трубе Выходной изолирующий шаровой клапан (дроссельная заслонка открыта ровно настолько, чтобы обеспечить достаточный поток горячей воды) ПРИМЕЧАНИЕ. При пайке стыков труб снимите нагреватель с стена. Серьезные повреждения могут возникнуть, если пайка будет произведена при подсоединении труб к нагревателю. Следите за тем, чтобы трубы были правильно выровнены с входными и выходными бобышками, чтобы избежать чрезмерной нагрузки на молдинг корпуса нагревателя.Рис. 1B 5

  • ПРИМЕЧАНИЕ: ВСЕ МОНТАЖ И ПОДКЛЮЧЕНИЕ ДОЛЖНЫ БЫТЬ ЗАВЕРШЕНЫ, ПРЕЖДЕ ЧЕМ ВЫ ИМЕЕТЕ ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ. ПРОВЕРЬТЕ УСТАНОВКУ НА УТЕЧКИ ПЕРЕД ПОДКЛЮЧЕНИЕМ ЭЛЕКТРОПИТАНИЯ. II. ПОДКЛЮЧЕНИЕ К САНТЕХНИКУ 1) Агрегат поставляется с фитингами ’’ ’NPT (Рисунок 3), ИСПОЛЬЗУЙТЕ ЭТИ. НЕ ИСПОЛЬЗУЙТЕ ТРУБКУ И НЕ ЗАПАЙТЕ НА ВХОДНОЙ ИЛИ ВЫПУСКНОЙ ВЫПУСК. 2) Позаботьтесь о том, чтобы трубы были правильно выровнены с входными и выходными бобышками, чтобы избежать чрезмерной нагрузки на молдинг корпуса нагревателя.ПРИМЕЧАНИЕ: При пайке стыков труб снимите обогреватель со стены. Серьезные повреждения могут возникнуть, если пайка будет произведена при подсоединении труб к нагревателю. При затяжке фитингов убедитесь, что они закреплены внутри нагревателя, чтобы обеспечить плотное соединение. Пропустите воду через подающую трубу, чтобы удалить весь мусор из трубы перед подключением нагревателя. Невыполнение этого требования может привести к повреждению реле потока. 3) Установите запорные клапаны (тип полнопоточного шарового клапана) как на впускной, так и на выпускной трубах.Это позволяет изолировать агрегат для целей обслуживания. (Рис. 1B) 4) Когда все водопроводные работы завершены, полностью проверьте систему на утечку воды во всех водопроводных соединениях. Если есть утечка, примите меры по ее устранению. Полностью откройте впускной и выпускной ШАРОВЫЕ КЛАПАНЫ. Включите все выпускные отверстия для горячей воды, питаемые этим нагревателем, по одному на минуту или две, пока поток воды не станет непрерывным, без «глотания» и всех видимых воздушных карманов. Рисунок 3 ГОРЯЧИЙ ВЫПУСКНОЙ ВЫПУСК '' ФИТИНГ NPT НЕ ПОДПИВАЙТЕ ХОЛОДНЫЙ ВХОД ¾ '' ФИТИНГ NPT НЕ ЗАПАЙТЕ 10 ”6

  • ВЫКЛ ВЫКЛ ВЫКЛ ВКЛ ВКЛ ВКЛ ВКЛ ВКЛ ВКЛ ВЫКЛ ВЫКЛ ВЫКЛ выключатели полюсов (220/240 В) ВЫКЛЮЧЕНЫ ПРИ ОПАСНОСТИ ОТКАЗ ОТ ЗАЗЕМЛЕНИЯ СИСТЕМЫ МОЖЕТ ПРИВЕСТИ К СМЕРТИ ИЛИ СЕРЬЕЗНЫМ ТРАВМАМ.III. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПЕРЕД НАЧАЛОМ КАКИХ-ЛИБО РАБОТ ПО УСТАНОВКЕ ЭЛЕКТРИЧЕСКОГО УСТАНОВКИ УБЕДИТЕСЬ, ЧТО ВЫКЛЮЧАТЕЛЬ НА ПАНЕЛИ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ ВЫКЛЮЧЕН, ВО ИЗБЕЖАНИЕ ЛЮБОЙ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. «Четырехмодульные, однофазные» нагреватели производятся в соответствии со следующими спецификациями: Рис. 4 * * * Агрегаты на 240 В могут работать при 220 В с пониженной мощностью. Выходной сигнал будет изменяться в соответствии со следующими соотношениями: напряжение 220 вольт 240 вольт. 84 1,0 Выходное соотношение Это устройство должно иметь свои собственные независимые цепи с использованием 4 КОМПЛЕКТОВ перечисленных UL двухжильных и медных проводов с заземляющим сердечником соответствующего размера, защищенных 4 отдельными и независимыми двухполюсными выключателями с правильными номинальными характеристиками. (220, 240 В, см. Рисунки 4 и 5). Ввод проводов в блок должен производиться через 4 отверстия во фланце на задней панели. «Живые» провода должны быть подключены к гнездам клеммной колодки, обозначенным L1 и L2. Провод заземления должен быть подключен к разъему с маркировкой GND.ЗАЗЕМЛЕНИЕ ДОЛЖНО БЫТЬ ДОЛЖНО ДОПОЛНИТЬСЯ НА «ЗАЗЕМЛЕНИЕ» НА ПАНЕЛИ ВЫКЛЮЧАТЕЛЯ. Рисунок 5 Панель автоматического выключателя ВКЛ. ВЫКЛ. 7

  • ВАЖНО ПЕРЕД ВКЛЮЧЕНИЕМ ПИТАНИЯ НА ПАНЕЛИ ВЫКЛЮЧАТЕЛЯ ГЛАВНОЙ ЦЕПИ УБЕДИТЕСЬ, ЧТО В КОНТУРЕ ГОРЯЧЕЙ ВОДЫ НЕ ИМЕЕТСЯ ВОЗДУШНЫЙ КАРМАН ИЛИ ЭЛЕКТРИЧЕСКИЙ НЕПРЕРЫВНЫЙ ОТКАЗ. ДЛЯ ЭТОГО ОТКРЫВАЙТЕ ВСЕ ОТВЕРСТИЯ ДЛЯ ГОРЯЧЕЙ ВОДЫ ОДНО НА МИНУТУ ИЛИ ДВА, ДО КОГДА ПОТОК ВОДЫ НЕ ПРОДОЛЖАЕТСЯ, БЕЗ ГЛОТНЕНИЯ И БЕЗ ВИДИМЫХ КАРМАНОВ ВОЗДУХА. IV ВВОД В ЭКСПЛУАТАЦИЮ ОБОГРЕВАТЕЛЯ 1) Полностью откройте впускной и выпускной клапаны на обогревателе. 2) Откройте любой выпуск горячей воды в системе. Если выходное отверстие смесителя однорычажное, установите его в самое горячее положение. Подождите одну минуту, чтобы очистить систему от воздуха. 3) Медленно закрывайте ВЫПУСКНОЙ шаровой кран, пока поток воды из крана не начнет уменьшаться. ПРИМЕЧАНИЕ. Этот процесс имеет два эффекта. Во-первых, весь воздух из системы будет удален. Во-вторых, нагреватели будут находиться под давлением питания.Это предотвратит образование воздушных карманов в элементах, когда они находятся под напряжением. (Продолжайте течь при выполнении процедур, описанных ниже. Скорость потока должна составлять 2–3 галлона в минуту, чтобы гарантировать активацию всех 4 модулей) ПЕРЕЙДИТЕ К СООТВЕТСТВУЮЩЕМУ РАЗДЕЛУ ДЛЯ ВАШЕЙ МОДЕЛИ ПРИМЕЧАНИЕ: В следующих разделах первая единица - правая нагревательный модуль и второй блок - справа в центре, крайняя левая рука - четвертый нагревательный модуль. МОДЕЛИ «T2T2» a) Включите питание первого блока.Индикатор питания должен загореться. б) Включите питание второго блока, снова должны загореться индикаторы питания. Примечание. Эти индикаторы должны сначала мигать, а затем гаснуть, а примерно через 20-30 секунд должны полностью гореть. c) Включите питание третьего блока, снова должны загореться индикаторы питания. Примечание. Этот индикатор должен сначала мигать, а затем гаснуть примерно через 20-30 секунд. Он может не оставаться включенным полностью. г) Включите питание четвертого блока, снова должны загореться индикаторы питания.Примечание. Этот индикатор должен сначала мигать, а затем гаснуть примерно через 20-30 секунд. Он может не оставаться включенным полностью. e) Используйте шаровой клапан OUTLET, чтобы постепенно уменьшать поток воды, пока световой индикатор питания на третьем блоке не начнет пульсировать. Температура воды теперь должна быть приблизительно 140 F. f) Теперь термостат установлен, и температура воды всегда будет одинаковой, когда световой индикатор мигает. g) Увеличение потока воды (выше скорости потока, при которой термостатическое регулирование больше не действует) приведет к снижению температуры воды.8

  • КОНТРОЛЬ ТЕМПЕРАТУРЫ ПОТЕНЦИОМЕТР ЯВЛЯЕТСЯ ТОЧНЫМ КОМПОНЕНТОМ. ОТРЕГУЛИРУЙТЕ Бережно И НЕ ПОВОРАЧИВАЙТЕ ЗА МИН. И МАКС. ТОЧКИ ОСТАНОВА МАКСИМАЛЬНАЯ УСТАНОВКА МИНИМАЛЬНАЯ УСТАНОВКА для моделей «T2T2» Если требуется более низкая температура, поверните винт (ы) регулировки температуры против часовой стрелки примерно на 1/8 оборота (см. Рисунок). Подождите 15-20 секунд и проверьте температуру на приборе. Повторяйте этот процесс, пока не будет достигнута желаемая температура. (Для моделей T2T2 попробуйте отрегулировать оба винта регулировки температуры примерно на одинаковую величину, чтобы свет мигал с одинаковой частотой.) Если вы значительно снизили температуру по сравнению с настройкой 140 F, теперь вы можете слегка приоткрыть выпускной шаровой кран, чтобы добиться более высокой скорости потока. Если индикатор горит постоянно, устройство работает на полную мощность. Когда он пульсирует, устройство регулирует мощность для достижения температуры, установленной с помощью винта регулировки температуры. ВСЕ НАГРЕВАТЕЛИ Чтобы обеспечить хорошее управление смесителями с «однорычажным» смесителем (с одним изливом), подача холодной воды в смеситель должна быть ограничена, чтобы обеспечить примерно такой же расход холодной воды в смеситель, как и поток горячей воды, поступающей из вашего смесителя. Нагреватель Eemax.Самый простой способ сделать это - частично закрыть кран холодной воды под раковиной, если это не отключит давление в вашем нагревателе Eemax. ТАБЛИЦА МАКСИМАЛЬНОГО ПОДЪЕМА ТЕМПЕРАТУРЫ (0F) 9

  • УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СИМПТОМ «A»: НЕ ГОРИТ ИНДИКАТОР НАГРЕВА ВЫКЛЮЧЕН 1) ЭЛЕКТРИЧЕСКОЕ ПОДАЧА ВЫКЛЮЧЕНО Включите ЧЕТЫРЕ главных автоматических выключателя. 2) НЕТ ИЛИ НИЗКИЙ ПОТОК ВОДЫ Убедитесь, что соблюдается минимальный расход для включения нагревателя. Минимальный расход модели «T2T2» = 0,85 галлона в минуту.Также убедитесь, что на сетке входного фильтра нет мусора. Он расположен в латунной входной втулке. 3) ПОДКЛЮЧЕНИЯ ВОДЫ ПЕРЕКЛЮЧЕНЫ Вход холодной воды = правая сторона, выход горячей воды = левая сторона. 4) СГОРАЛ ЭЛЕМЕНТ ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! С помощью омметра проверьте сопротивление нагревательного элемента на двух резьбовых концевых стержнях наверху элемента. Показание сопротивления должно быть менее 10 Ом. Если сопротивление намного больше, чем это значение, обратитесь в Eemax для замены элемента.5) СРАБОТАЛ ЭКО (термостат верхнего предела) ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! Выполните сброс, нажав красную кнопку на каждом модуле нагревателя. СИМПТОМ «B»: ОТСУТСТВИЕ НАГРЕВА ИЛИ НИЗКАЯ ТЕМПЕРАТУРА ПРИ ВКЛЮЧЕННОМ ИНДИКАТОРЕ 1) СЛИШКОМ ВЫСОКИЙ ПОТОК ВОДЫ Уменьшите поток воды, используя выпускной шаровой кран. См. Страницу 9 для получения информации о повышении температуры при различных расходах. 2) НЕПРАВИЛЬНОЕ ПИТАНИЕ Убедитесь, что устройство подключено к источнику напряжения, указанному на паспортной табличке на передней крышке устройства, и никакому другому. 3) СГОРАЛ ЭЛЕМЕНТ ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! Повторите шаги из пункта 4 выше.4) РЕГУЛИРОВОЧНЫЙ ВИНТ ТЕРМОСТАТА НЕ ЗАКРУЧЕН (Только для моделей «T2T2».) Поворачивайте оба регулировочных винта термостата по часовой стрелке небольшими приращениями, пока не загорится индикатор (ы). уход Take не форсировать винт мимо него в положении остановки. См., Например, страницу 9. 5) СРАБОТАЛ ЭКО (термостат верхнего предела) ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! Выполните сброс, нажав красную кнопку на каждом модуле нагревателя. 10

  • 7 - Провод EX 100G к 4 независимым автоматическим выключателям ECO (термостат верхнего предела) Нажмите для сброса СХЕМА ЗАПАСНЫХ ЧАСТЕЙ EEMAX серийный номер ЗАМЕНА СИСТЕМЫ СИСТЕМЫ НАГРЕВАТЕЛЯ СИСТЕМЫ СИСТЕМЫ - EX 18 EX630 - 9.5 кВт при 240 В ПАНЕЛИ УПРАВЛЕНИЯ 8 - Wire EX 284 EEMAX INC., 353 Christian Street, Oxford, CT 06478 Тел .: (203) 267-7890 11

  • Проточные электрические водонагреватели Dafi

    ПРИМЕЧАНИЯ ПО УСТАНОВКЕ ВОДОНАГРЕВАТЕЛЕЙ DAFI

    Энергосберегающие водонагреватели

    DAFI можно установить над или под раковиной или раковиной. Возможна также установка душа, но не внутри душевой кабины. Установка водонагревателя под потолком или за стеной, или в шкафу рядом с душем должна быть

    .

    считается.

    Водонагреватель DAFI Требования для установки:

    1. Водонагреватели DAFI необходимо устанавливать как можно ближе к месту использования, чтобы минимизировать потери тепла в трубопроводе.
    2. Давление воды должно быть не менее 60 кПа (0,6 бар) и не более 600 кПа (6 бар). Если давление воды слишком высокое, необходимо установить редукционный клапан.
    3. Качество воды напр. водопровод, скважина, река и т. д. При подозрении на качество воды необходимо установить фильтр.
    4. Однофазный или трехфазный источник питания с собственным выключателем-разъединителем должен быть доступен как можно ближе к месту использования.

    Водонагреватель DAFI Порядок установки:

    Установить энергосберегающий водонагреватель DAFI несложно, но для беспроблемной работы его должен установить профессиональный сантехник и электрик.

    Водоснабжение:

    • Выполняется квалифицированным сантехником
    • Входящая вода должна быть чистой и без взвешенных твердых частиц или органических материалов.
    • «Статическое» давление на входе холодной воды, которое необходимо точно измерить для определения рабочих условий.
    • Максимальное рабочее давление всех моделей нагревателей DAFI составляет 600 кПа (6 бар).
    • Соответствующий редукционный клапан должен быть установлен перед нагревателем, если этот предел 600 кПа будет превышен.
    • Гайку коллектора нагревателя в сборе можно затягивать только гаечным ключом, который есть в каждой коробке.
    • Весь воздух должен быть удален из нагревателя перед подключением источника питания 230 В или 400 В 50 Гц.
    • На линии подачи воды в водонагреватель DAFI необходимо установить запорный клапан.
    • Все каменки для установки под раковиной можно установить под любым углом.

    Рекомендации:

    • Установка композитной трубы от водонагревателя DAFI до точки использования еще больше снизит потери тепла и сэкономит больше энергии.
    • Для повышения оптимальной производительности к крану следует присоединить входящую в комплект форсунку.Для моделей 3,7 кВт и 4,5 кВт
    • Настоятельно рекомендуется форсунка
    • . Распылительная насадка распространяет воду и поднимает давление горячей воды.
    • Остерегайтесь чрезмерного затягивания, используйте прилагаемый пластиковый ключ. Не используйте металлический гаечный ключ!
    • Рабочие характеристики см. В таблице FT - расход / температура

    Советы:

    1. Каждая установка индивидуальна. Производительность нагревателя Dafi зависит от: падения напряжения, температуры холодной воды, давления, типа кранов, расстояния установки от точки использования и т. Д.Правильный выбор мощности должен производиться опытным и компетентным торговцем.

    2. Перед покупкой проверьте, соответствует ли полученный расход вашим требованиям.

    Электроснабжение:

    Выполняется квалифицированным электриком.

    1. Каждый нагреватель должен быть подключен к распределительному щиту через существующую систему утечки на землю.

    Минимальное трехжильное сечение кабеля *

    - 2,5 мм² для 3,7 кВт и 4,5 кВт (230 В)

    - 4 мм² или 2x2.5 мм² (кольцо) для 5,5 кВт и 7,3 кВт - (230 В)

    - 2,5 мм² для 7,5 кВт эти модели двухфазные без нейтрали - (400 В)

    - 4 мм² 9 кВт и 11 кВт эти модели двухфазные без нейтрали - (400 В)

    * размер кабеля необходимо согласовать с методом установки и падением напряжения

    2. Модели 7,5 кВт - 11 кВт не являются бытовыми и имеют трехфазную систему электроснабжения в собственности.

    Любая комбинация двух фаз без нейтрали (например, коричневый / черный = 400 В).

    3. На распределительном щите устанавливается специальный прерыватель подходящего размера для каждого нагревателя.

    4. Необходимо установить 2-полюсный электрический изолятор подходящего размера (не ответвление предохранителя).

    5. Запрещается подключать нагреватели DAFI к электросети с помощью сетевой розетки BS 1363.

    Инструкция по первому использованию:

    1) перед подключением нагревателя DAFI к электросети вода должна протекать через нагревательный элемент в течение примерно 1 мин.

    Это можно сделать, повернув ручку подачи горячей воды. (рис. 1,2)

    2) Теперь установка готова к подключению к электричеству, если вышеупомянутое действие было выполнено.(рис. 3)

    Инструкция по применению при нехватке воды:

    1) отключить ТЭН от электросети

    2) перед повторным подключением нагревателя DAFI к электросети вода должна течь через нагревательный элемент в течение примерно 1 мин.

    Это можно сделать, повернув ручку подачи горячей воды. (рис. 1,2)

    3) теперь устройство готово к повторному подключению к электричеству, если вышеупомянутое действие было выполнено.(рис. 3)

    DAFI WATER HEATER - In-Line модель

    DAFI WATER HEATER - Гибкая модель

    Электрический проточный водонагреватель кран Индукционный безрезервуарный UL Бесконечный смеситель для горячей воды можно установить везде, где требуется горячая вода | горячая вода | электрический проточный водонагреватель проточный водонагреватель

    Уважаемый покупатель,

    Водонагреватель, который вы ищете, представляет собой водонагреватель без резервуара, что означает, что он без большого резервуара для воды, как традиционный накопительный водонагреватель, этот водонагреватель может обеспечить мгновенную подачу горячей воды, а объем горячей воды не ограничен, вы не понимаете Нет необходимости подогревать воду, вам просто нужно включать водонагреватель всякий раз, когда вам нужно использовать горячую воду, и тогда горячая вода будет выходить из водонагревателя в течение нескольких минут после того, как вы включите водонагреватель, нет независимо от того, как долго вы используете горячую воду, горячая вода будет продолжаться, пока вы не выключите водонагреватель.
    Вам не нужно беспокоиться о том, что при использовании такого водонагревателя закончится горячая вода, кроме случаев нехватки воды или отключения питания.

    Основные характеристики:

    • Нет ожидания, нет ограничений на горячую воду, позвольте вам наслаждаться купанием в любое время;
    • Нет необходимости подогревать перед использованием, вы можете остановить его сразу после использования, никаких отходов на воду или электричество;
    • Бесконечная горячая вода, экономия времени, экономия воды, экономия электроэнергии;
    • Одноступенчатый теплообменник из чистой красной меди имеет хорошую коррозионную стойкость и кислотостойкость, мгновенную эффективность нагрева до 98%.
    • Компактный и умный, экономит место и прост в установке;
    • Цифровой дисплей рабочего состояния и регулятор температуры ручки, простота в эксплуатации;
    • Трехступенчатая регулировка уровня мощности, более удобная для контроля температуры;
    • Многократная защита, безопасная и надежная:
    1. Защита от сухого нагрева.
    2. Защита от перегрева.
    3. Защита от избыточного давления воды.
    4. Защита от утечки электроэнергии.
    5. Защита от поражения электрическим током.
    6. Мониторинг в реальном времени.
    7. Функция самоконтроля и т. Д.
    • Хорошая крышка из АБС со следующими характеристиками:
    1. Антиоксидант
    2. износостойкий
    3. Коррозионностойкий
    4. Защита от высоких температур.

    Подготовка к установке:

    См. Инструкции по установке и эксплуатации, подготовьте соответствующие инструменты и материалы для установки

    , проверив условия установки.

    Примечания:

    1) Заземляющий провод должен быть правильно подключен;

    2) Компания рекомендует не использовать розетки.

    3) Пожалуйста, установите воздушный выключатель с защитой от утечки на землю, держите место установки сухим, иначе могут возникнуть несчастные случаи.

    4) При первом использовании он может быть включен только после заполнения водой.

    Сначала закрепите нижнюю подвесную пластину на нижней части нагревателя.Подтвердите место установки в соответствии с длиной линии электропередачи и положением розетки. Сначала нарисуйте фиксированное положение отверстия для шурупа на стене с помощью ручки, а затем просверлите его с помощью инструмента для сверления кабеля и вставьте зеленую коллоидную частицу и установите ее с помощью фиксированного винта. Для верхней подвесной пластины следует оставить припуск 3 мм.

    Производственная площадка:

    7000W Кухонный водонагреватель с проточной водой Электрический проточный смеситель для раковины с мгновенной индукцией Водонагреватель многоточечный | водонагреватель | водонагреватель | водонагреватель

    ДОСТАВКА ПО ВСЕМУ МИРУ.(За исключением некоторых стран и APO / FPO)

    Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

    Когда вы выбираете способ доставки продавца, мы выберем любой доступный способ доставки для отправки товара, поскольку товары более 2 кг могут быть отправлены через China Post Surface или China Post SAL, номер для отслеживания также будет отображаться под China Post Air Parcel, таким образом доставка товара может занять от 35 до 90 дней.

    Для всех заказов на сумму менее 5 долларов США будут отправлены через SF Economic Air Mail, China Post Ordinary Small Packet или China Post Registered Air Mail во все страны, расчетный срок доставки составляет от 15 до 90 дней для разных стран.

    СПЕЦИАЛЬНОЕ УВЕДОМЛЕНИЕ:

    1. Заказы обрабатываются своевременно после подтверждения оплаты.

    2. Мы отправляем только на подтвержденные адреса заказа.Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

    3. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
