Как проверить конденсатор мультиметром: пошаговый иструктаж

Конденсаторы присутствуют в различной технике. Они же часто являются и причиной неисправностей. Чтобы оперативно выявить неисправный элемент и заменить его, нужно знать, как проверить конденсатор мультиметром, поскольку это самый простой способ.

Мы расскажем как использовать недорогой, но функциональный прибор в выявлении неисправных элементов. В представленной нами статье разобраны разновидности конденсаторов и порядок их проверки. С учетом наших советов вы без затруднений найдете «слабое звено» в электрической схеме.

Содержание статьи:

Что такое конденсатор и зачем нужен?
Полярные и неполярные разновидности
- Особенности полярных конденсаторов
- Отличия неполярных конденсаторов
Порядок проверки мультиметром
- Как проверить полярный конденсатор?
- Обследование неполярного конденсатора
- Измерение емкости конденсатора
- Измерение напряжения мультиметром
Проверка конденсаторов без выпаивания
Рекомендации по проверке конденсаторов
Выводы и полезное видео по теме

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

Такой электрический компонент, как конденсатор, состоит из пары проводников (токопроводящих обкладок). Между собой они разделены диэлектриком. В цепь, которая пропускает ток постоянного характера, включать его нельзя, поскольку это равнозначно разрыву

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Предназначение полярных конденсаторов — фильтрация и выравнивание сигналов. Вывод «плюс» имеет несколько большую длину. Метка «минус» нанесена на корпус

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Соблюдение полярности при включении неполярного конденсатора в схему необязательно. Часто они бывают просто микроскопическими, и в некоторых проектах применяются в больших количествах

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, или компрессора при запуске.
Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Порядок проверки мультиметром

Проверку конденсаторов мультиметром лучше выполнять с изъятием их из электрической схемы. Так можно обеспечить более точные показатели.

Простые детали, обладающие переменной или постоянной емкостью очень редко выходят со строя. Здесь можно только механически повредить токопроводящие пластины. Чаще всего поломке подвержены электролитические диэлектрические элементы

Основным свойством всех конденсаторов является пропуск тока исключительно переменного характера. Постоянный ток конденсатор пропускает только в самом начале в течение очень короткого времени. Сопротивление его зависит от емкости.

Как проверить полярный конденсатор?

При проверке элемента мультиметром, нужно соблюсти условие: емкость должна быть больше 0,25 мкФ.

Технология измерения конденсатора для выявления неисправностей мультиметром следующая:

Берут конденсатор за ножки и закорачивают каким-нибудь металлическим предметом, пинцетом, например, или отверткой. Это действие необходимо для того, чтобы разрядить элемент. О том, что это произошло, засвидетельствует появление искры.
Устанавливают переключатель мультиметра на прозвонку или замер показателей сопротивления.
Касаются щупами до выводов конденсатора с учетом полярности — к плюсовой ножке подводят щуп красного цвета, к минусовой — черного. При этом вырабатывается постоянный ток, следовательно, через какой-то временной промежуток сопротивление конденсатора станет минимальным.

Пока щупы находятся на вводах конденсатора, он заряжается, а его сопротивление продолжает расти до достижения максимума.

Проверку лучше делать аналоговым мультиметром. В этом случае можно наблюдать за поведением стрелки, а не за мельканием цифр на цифровом приборе. Это намного удобней

Если при контакте со щупами мультиметр начнет пищать, а стрелка остановится на нулевой отметке, это указывает на короткое замыкание. Оно и стало причиной неисправности конденсатора. Если сразу же стрелка на циферблате показывает 1, значит, в конденсаторе случился внутренний обрыв.

Такие конденсаторы считаются неисправными и подлежат замене. Если «1» высветится лишь через некоторое время — деталь исправна.

Важно выполнять измерения так, чтобы неправильное поведение не отразилось на качестве измерений. Нельзя в процессе к щупам прикасаться руками. Тело человека обладает очень малым сопротивлением, а соответствующий показатель утечки превышает его во много раз.

Ток пойдет по пути меньшего сопротивления в обход конденсатора. Следовательно, мультиметр покажет результат, к конденсатору не имеющий никакого отношения. Разрядить конденсатор можно и при помощи лампы накаливания. В этом случае процесс будет происходить более плавно.

Такой момент, как разрядка конденсатора, является обязательным, особенно, если элемент высоковольтный. Делают это из соображений безопасности и для того, чтобы не вывести со строя мультиметр. Повредить его может остаточное напряжение на конденсаторе.

Обследование неполярного конденсатора

Конденсаторы неполярные проверить мультиметром еще проще. Сначала на приборе выставляют предел измерения на мегаомы. Далее прикасаются щупами. Если сопротивление будет меньше 2 Мом, то конденсатор, скорей всего, неисправен.

При проверке неполярных конденсаторов полярность не соблюдают. Для наглядности лучше взять два конденсатора, один из которых исправный, а другой неисправный. Сравнив результаты, можно более точно сделать вывод о работоспособности детали

Во время зарядки элемента от мультиметра возможно проверить его исправность, если емкость начинается от 0,5 мкФ. Если этот параметр меньше, изменения на приборе незаметны. Если все же необходимо проверить элемент меньше 0,5 мкФ, то при помощи мультиметра это возможно сделать, но только на короткое замыкание между обкладками.

Если необходимо обследовать неполярный конденсатор с напряжением свыше 400 В, это можно сделать при условии его зарядки от источника, защищенного от к.з. . Последовательно с конденсатором подсоединяют резистор, рассчитанный на сопротивление более 100 Ом. Такое решение ограничит первичный токовый бросок.

Существует и такой метод определения работоспособности конденсатора, как проверка на искру. При этом его заряжают до рабочей величины емкости, затем закорачивают вывода металлической отверткой, имеющей изолированную ручку. О работоспособности судят по силе разряда.

Проверяя элемент, предназначенный для функционирования в сети от 220 В, нельзя забывать о мерах безопасности. Емкость нужно разряжать посредством резистора 10 Ком

Сразу после зарядки и через некоторое время замеряют напряжение на ножках детали. Важно, чтобы заряд сохранялся долго. После нужна разрядка конденсатора посредством резистора, через который он заряжался.

Измерение емкости конденсатора

Емкость — одна из ключевых характеристик конденсатора. Ее необходимо измерять для уверенности, что элемент накапливает, и хорошо удерживает заряд.

Чтобы убедиться в работоспособности элемента, необходимо измерить этот параметр и сопоставить его с тем, который обозначен на корпусе. Перед тем как проверить любой конденсатор на работоспособность, нужно учесть некоторую специфику этой процедуры.

Пытаясь выполнить измерение посредством щупов, можно не получить желаемых результатов. Единственное, что удастся сделать — определить, рабочий этот конденсатор или нет. Для этого выбирают режим прозвона и касаются щупами ножек.

Услышав писк, меняют местами щупы, звук должен повториться. Слышно его при емкости 0,1 мкФ. Чем больше это значение, тем звук дольше.

Если нужны точные результаты, лучший выход в этой ситуации — использование модели, имеющей специальные контактные площадки и возможность регулировки вилки для определения емкости элемента.

Контактные площадки — это специальные разъемы, обозначенные буквосочетанием «-СХ+». Минус и плюс перед буквенными символами — это полярность подключения

Прибор переключают на номинальное значение, указанное на корпусе конденсатора. Вставляют последний в посадочные «гнезда», предварительно разрядив его при помощи металлического предмета.

На экране должна высветиться величина емкости, равная примерно номинальной. Когда этого не происходит, делают вывод о том, что элемент поврежден. Нужно проследить за тем, чтобы в приборе находилась новая батарейка. Это обеспечит более точные показания.

Измерение напряжения мультиметром

Узнать о работоспособности конденсатора можно и путем замера напряжения и сравнения полученного результата с номиналом. Чтобы выполнить проверку, потребуется источник питания. Напряжение у него должно быть несколько меньшим, чем у проверяемого элемента.

Так, если у конденсатора 25 В, то достаточно 9-вольтового источника. Щупы подключают к ножкам, учитывая полярность, и выжидают некоторое время — буквально несколько секунд.

Если на конденсатор имеется гарантия, она обозначает, что за какое-то время его параметры не выйдут за пределы, превышающие 20% от номинальных значений

Бывает, время истекло, а просроченный элемент все еще работоспособный, хотя характеристики у него другие. В этом случае его необходимо постоянно контролировать.

Мультиметр настраивают на режим измерения напряжения и выполняют проверку. Если почти сразу же на дисплее появится значение идентичное номиналу, элемент пригоден к дальнейшему использованию. В противном случае конденсатор придется заменить.

Проверка конденсаторов без выпаивания

Конденсаторы можно и не выпаивать из платы для проверки. Единственное условие — плата должна быть обесточена. После обесточивания необходимо немного подождать, пока конденсаторы разрядятся.

Следует понимать, что получить 100% результат без выпаивания элемента из платы не получится. Детали, находящиеся рядом, мешают полноценной проверке. Можно удостовериться только в отсутствии пробоя.

С целью проверить на исправность конденсатор, не выпаивая его, к выводам конденсатора просто прикасаются щупами, чтобы измерить сопротивление. Исходя из вида конденсатора, будет отличаться и измерение этого параметра.

Выводы и полезное видео по теме

Видео #1. Подробно о проверке конденсатора посредством мультиметра:

Видео #2. Ревизия конденсатора на плате:

Нет смысла приобретать сложное оборудование для диагностики конденсаторов. Вполне можно использовать с этой целью мультиметр с соответствующим диапазоном измерений. Главное — уметь грамотно применить все его возможности.

Хотя это и не узкоспециализированный прибор и пределы его ограничены, для обследования и ремонта большого числа популярных радиоэлектронных устройств, этого достаточно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи. Расскажите о том, как проверяли конденсаторы на работоспособность. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Как проверить конденсатор мультиметром не выпаивая

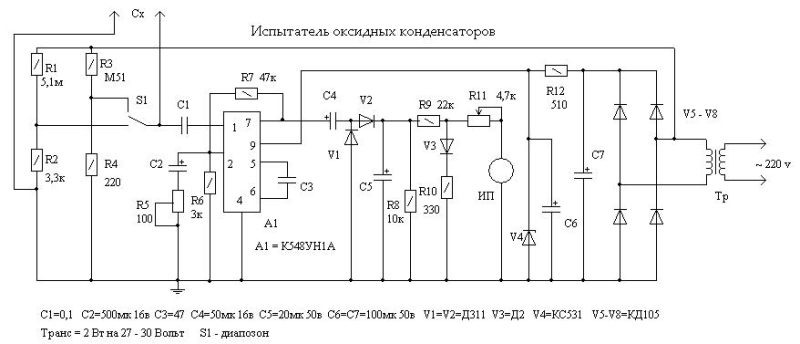

Как проверить электролитический конденсатор мультиметром

Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.

Электролитические неполярные конденсаторы

В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.

Неисправность конденсаторов

В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.

Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные. Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.

Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).

Проверка конденсаторов цифровым мультометром

Сопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.

Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.

Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.

Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 — 12 В, в соответствии с полярностью. Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.

Как проверить пусковой неполярный керамический конденсатор мультиметром

Электролитический неполярный конденсатор используется в схеме запуска однофазного и трехфазного электродвигателей в однофазной сети. Этот конденсатор можно проверить мультиметром таким же способом, как и электролитический полярный накопитель заряда. Для него полярность мультиметра, при проверке работоспособности не имеет значения. Проверяются они на тех же пределах измерения резисторов, что и полярные ёмкости.

Проверка конденсаторов мультиметром V 890D в режиме измерения емкости

Керамические емкости имеют диэлектрик с большим сопротивлением (керамика, стекло), поэтому при проверке емкости сопротивление должна быть более 2 Мом. Если сопротивление меньше, это говорит о неисправности ёмкости. Таким образом проверяются накопители заряда от 0,25 мкф и выше. Ёмкости ниже 0,25 мкф проверить обычным мультиметром невозможно. Для этих целей имеются измерители LC.

Хотя функцию измерения емкостей до 200 мкф можно встретить в некоторых типах мультиметров. Проверить конденсатор мультиметром не выпаивая из схемы, тоже возможно. При этом необходимо соблюдать полярность при прозвонке и не касаться щупов руками. Погрешность проверки ёмкостей установленных на плате будет выше, так как на заряд накопителя влияют элементы схемы.

Проверить работоспособность емкости приблизительно можно и на искру, т. е. зарядить рабочим напряжением ёмкость, и далее закоротить металлической отверткой с изолированной ручкой ее вывода. По силе разряда можно приблизительно судить о работоспособности ёмкости. При проверке накопителя на искру предназначенных для работы в сети 220 В и выше, нужно предпринимать меры безопасности и разряжать емкости через резистор 10 Ком.

Проверка конденсаторов стрелочным тестером Ц 4353

Стрелочный тестер более удобен при проверке работоспособности накопителей. Стрелка тестера во время измерения емкости плавно перемещается по циферблату, что дает более правильную картину проверки, чем мелькающие цифры цифрового мультиметра. Неисправность накопителей заряда также можно определить визуально по вспучиванию торца корпуса, тёмным пятнам и прожженным отверстиям на элементе.

Помогла вам статья?

Как проверить конденсатор с помощью мультиметра (шаг за шагом)

Ваша система HVAC неожиданно отключилась? Вы заметили, что ваша стиральная машина издает громкий гудящий звук или ваш ноутбук случайно перезагружается? Неисправный конденсатор является виновником этих различных проблем.

Конденсаторы бывают разных форм и размеров и используются для разных целей, наиболее распространенными из которых являются регулирование подачи питания на другие компоненты в цепи.

Учитывая, насколько это важно, в этом руководстве мы покажем вам, как просто проверить конденсатор с помощью мультиметра.

Давайте начнем.

Инструменты, необходимые для проверки конденсатора

Для всесторонней проверки конденсатора вам потребуются:

Защитная одежда

Как проверить конденсатор с помощью мультиметра

Чтобы проверить конденсатор, установите мультиметр на диапазон 20 кОм или 2 м Ом, поместите красный положительный щуп на положительный контакт (анод) конденсатора, и поместите черный щуп на отрицательный контакт (катод). Для хорошего конденсатора мультиметр показывает несколько возрастающих значений, прежде чем взлететь до бесконечности.

Эти процедуры и другие способы проверки конденсатора на неисправность — это еще не все, поэтому мы подробнее остановимся на этом.

Извлеките конденсатор из цепи

Если конденсатор все еще установлен в цепи, вы можете использовать только измеритель ESR для его проверки на наличие неисправностей. Это означает, что для проверки конденсатора цифровым мультиметром необходимо его вынуть. Будьте осторожны при этом, чтобы не повредить другие компоненты в цепи или сам конденсатор.

Лучше всего использовать паяльник для извлечения конденсатора из цепи.

Разрядный конденсатор

Даже после извлечения конденсаторов из цепей под напряжением они все еще сохраняют некоторое напряжение. Чтобы правильно измерить сопротивление, а также обезопасить себя от поражения электрическим током, вы осторожно разряжаете конденсатор.

Для этого разрядите конденсатор с помощью резистора или изолированных отверток. Либо подключите резистор на 20 000 Ом с номинальной мощностью 5 Вт к клеммам конденсатора, либо поместите одну изолированную металлическую отвертку между двумя контактами, чтобы создать искру.

Вы поддерживаете эти два соединения в течение примерно 5 секунд и после их разрядки переходите к следующему шагу.

Настройте мультиметр на диапазон 20 кОм или 2 м Ом

Сопротивление конденсаторов измеряется десятками или сотнями тысяч Ом. Поэтому, чтобы точно проверить сопротивление вашего конденсатора с помощью мультиметра, вы устанавливаете его либо на диапазон 20 кОм, либо на диапазон 2 мОм, представленный символом омега (Ω).

Диапазон 2 м Ом является наиболее предпочтительным вариантом, так как вы можете получить показания бесконечности сразу после выполнения последнего шага нашего теста. Это если вы установили мультиметр на диапазон 20 кОм, а сопротивление выше этого значения. Диапазон 2 м покрывает эту возможность.

Поместите щупы на выводы конденсатора

Конденсатор обычно имеет положительную и отрицательную стороны, особенно когда речь идет о поляризованных или электролитических конденсаторах. Положительная сторона называется анодом, а отрицательная — катодом.

В этом тесте не имеет значения, какой щуп вы наденете на плюс и минус конденсатора. Важно только сделать хорошее соединение, чтобы измерение было точным.

Проверка показаний мультиметра

Теперь вы просто смотрите на показания мультиметра, чтобы узнать, работает конденсатор или нет.

При исправном конденсаторе мультиметр сначала показывает ноль (0) или значение, близкое к нулю, затем это значение постепенно увеличивается, пока не достигнет бесконечности (1) или O.L. Если это значение никогда не достигает бесконечности во время оценки, возможно, конденсатор неисправен.

Вы также можете запустить этот тест, установив мультиметр в режим непрерывности. Вместо того, чтобы проверять значения, вы ждете звукового сигнала от мультиметра, прежде чем он отобразит «O.L». Если звукового сигнала нет вообще, конденсатор неисправен.

Тесты на сопротивление и прозвонку не являются самыми точными методами проверки конденсатора на наличие проблем. Говоря о других методах, мы можем либо запустить прямой тест емкости, либо тест напряжения.

Проверка емкости

Проверка емкости использует функцию вторичной емкости более продвинутых мультиметров и дает прямое значение в фарадах (мкФ). Это означает, что вы проверяете свои результаты и сравниваете их со спецификациями вашей модели конденсатора.

Удаление конденсатора из цепи

Как и при проверке сопротивления, вы вынимаете конденсатор из цепи, в которой он находится, чтобы измерить его емкость с помощью мультиметра. Будьте осторожны при этом.

Разрядите конденсатор с помощью отвертки

Разрядите конденсатор с помощью резистора 20 кОм, 5 Вт или изолированной отвертки. Вы держите их на клеммах конденсатора не менее пяти секунд.

Процедура идентична предыдущей проверке.

Установите мультиметр в режим измерения емкости

На это следует обратить внимание. Как было сказано ранее, емкостной режим часто является второстепенной функцией, используемой в мультиметрах более высокого уровня.

Чтобы настроить мультиметр на него, обычно нужно переместить селектор на символ емкости. Это позволяет напрямую измерять Фарада.

Вам необходимо установить его на более высокое значение, чем значение конденсатора.

Подключение конденсатора к мультиметру

В зависимости от модели подключите конденсатор к мультиметру напрямую или через щупы.

Проверка показаний в Фараде

Результат проверки качества конденсатора зависит от характеристик вашей модели конденсатора.

Если значение фарад, полученное мультиметром, не совпадает со спецификацией фарад вашего конденсатора, то конденсатор неисправен и его следует заменить.

Используемый в качестве примера конденсатор имеет емкость 9 микрофарад. А значит правильно.

Однако это еще не все.

Обратите внимание, что конденсаторы обычно имеют допуски, представленные в процентах. Рейтинг допуска говорит вам, насколько ваши результаты могут отличаться от спецификаций. Например, конденсаторы емкостью 1000 мкФ с допуском 20% означают, что ваши результаты могут находиться в диапазоне от 800 мкФ до 1200 мкФ, но при этом показывать, что конденсатор находится в хорошем состоянии.

Наконец, если вы получаете показание «O.L», то, возможно, измерительный прибор не имеет соответствующего диапазона для измерения фарад или неисправен конденсатор.

Проверка напряжения конденсатора

Проверка напряжения помогает определить, удерживает ли конденсатор необходимое количество заряда при использовании. Неспособность сделать это может быть причиной неисправности конденсатора в цепи.

Здесь вам понадобятся соединительные кабели и источник напряжения, при этом этот источник питания обеспечивает более низкое напряжение, чем то, на которое рассчитан конденсатор.

Например, 9-вольтовая батарея на 160-вольтовый конденсатор.

Наденьте защитное снаряжение

Чтобы защитить себя от поражения электрическим током, наденьте изолированные резиновые перчатки и не прикасайтесь к выводам мультиметра, соединительным кабелям или конденсатору на протяжении всего процесса.

Подсоедините аккумулятор с помощью соединительных кабелей к контактам конденсатора

При отключении конденсатора от цепи при подключении соединительных кабелей обратите внимание на полярность. Это особенно важно при работе с поляризованными конденсаторами.

Источники питания, такие как батареи, обычно имеют положительные и отрицательные клеммы, и вы хотите подключить их к соответствующим контактам конденсатора. Это гарантирует правильное протекание тока между двумя компонентами.

Подсоедините одну перемычку от положительной клеммы аккумулятора к положительному выводу анода, затем подсоедините другую перемычку от отрицательной клеммы аккумулятора к отрицательному выводу катода.

Проверка напряжения

В конце концов, хороший конденсатор должен выдерживать то же значение напряжения, которое подается от источника питания. Когда вы тестируете его с выводами измерителя, он представляет вам это значение и быстро разряжается через выводы до нуля (0 В).

Например, конденсатор, заряженный 9-вольтовой батареей, заставляет мультиметр показывать примерно 9 вольт, а затем быстро разряжается до 0 вольт.

Если мультиметр не показывает нужное значение напряжения, конденсатор не держит заряд, неисправен, его следует заменить новым.

Важно, чтобы всякий раз, когда вы заменяете конденсатор или любой электрический компонент новым, вы удостоверились, что этот новый блок имеет те же характеристики, что и неисправный. Это поможет вам обеспечить совместимость и функциональность внутри схемы.

Наиболее важными характеристиками, на которые следует обратить внимание, являются значение емкости и рабочее напряжение.

Видеоруководство по проверке конденсатора

Замена конденсаторов

Чтобы заменить конденсатор на печатной плате, сначала определите точки, из которых вы изначально отпаивали неисправный блок. Очистите паяльник, вставьте конденсатор в соответствующее отверстие на материнской плате, а затем осторожно припаяйте его на место.

Не сожгите какую-либо часть схемы, так как это усугубит любую проблему, которую может вызвать конденсатор. Вы также должны использовать паяльник соответствующего размера, чтобы легко выполнить этот процесс.

Заключение

Поиск неисправностей в конденсаторе — это процедура, которую можно выполнить с помощью нескольких диагностик мультиметра. Несмотря на то, что проверка сопротивления проще, проверка емкости более точна, а проверка напряжения помогает выявить еще более серьезные проблемы.

Независимо от того, что вы выберете, убедитесь, что вы соблюдаете меры безопасности и всегда работаете с конденсаторами с правильными характеристиками.

Часто задаваемые вопросы

Как узнать, что конденсатор неисправен?

Неисправность конденсатора можно легко обнаружить, визуально осмотрев его на предмет вздутия или используя мультиметр, чтобы проверить, соответствует ли он сопротивлению, емкости и/или напряжению.

Сколько Ом должен иметь конденсатор?

Конденсатор должен иметь сопротивление в десятки или сотни тысяч Ом в зависимости от модели. Проверьте характеристики вашей модели конденсатора в Интернете, чтобы быть уверенным в том, что искать.

ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как протестировать конденсатор

Во-первых, перед тем, как протестировать конденсатор, вы должны очень хорошо знать, что вы можете получить удар током от определенного типа конденсатора. Особенно, если они от импульсных блоков питания. Это включает блоки питания от компьютеров или ноутбуков. Даже если они отключены от сети, вы все равно можете получить от них удар током, поскольку конденсаторы могут сохранять заряд в течение длительного времени, даже дней.

Цифровые камеры также могут вас шокировать, так как в них есть конденсатор, который используется в схеме вспышки.

Если вы не уверены, то не лезьте ни в какие дела. Есть много других применений с высокими напряжениями и конденсаторами, хранящими заряд.

Если вы разбираетесь в электронике и у вас есть прибор, который вы хотите проверить, то вы можете отключить его и разрядить конденсаторы.

Для получения дополнительной информации у меня есть статья Что такое конденсатор и как он работает?

Как безопасно разрядить конденсаторы.

Если конденсаторы малой емкости, то можно просто закоротить два провода чем-нибудь металлическим. По небольшому значению я бы сказал менее 100 мкФ. Заряд, который они держат, будет небольшим. Чем больше значение, тем больше проблем будет с зарядом, который они могут удерживать.

Все, что превышает 100 мкФ, может вызвать проблемы, но выше этого значения я бы их безопасно разрядил.

Когда вы разряжаете конденсатор, вы сразу высвобождаете всю хранящуюся в нем энергию. Если вы замкнете провода вместе, небольшие заряды даже не будут заметны, но большие заряды и большие токи вызовут искры. Многие люди используют металлическую отвертку, чтобы соединить два провода вместе. Это может вызвать искру, достаточно большую, чтобы оставить след на лезвии отвертки.

Вы можете безопасно разрядить конденсатор, снизив скорость разряда. Используйте что-то с не очень низким сопротивлением, например металлическое лезвие отвертки. Если у вас есть что-то с более высоким сопротивлением, ток будет медленно разряжаться, и вы не получите искры или удара. Искра разряда также может привести к повреждению печатных плат, а это нежелательно.

Можно ли использовать резистор для разряда конденсатора?

Да, но опять же, резистор должен рассеивать заряд, поэтому, если заряд большой, маленький резистор может легко сгореть. Под малым я подразумеваю резистор малой мощности, например, 1/4 или 1/8 ватта, который вы бы использовали на печатной плате. Вам придется использовать 5 или 10 Вт в зависимости от размера конденсатора, который вы разряжаете.

Несколько лет назад резисторы большой мощности были обычным явлением в электронике, но в наши дни их не так много, поэтому, если у вас нет одного лживого, его приобретение может оказаться довольно дорогим. Я знаю следующий вопрос, который ты собираешься задать. Есть ли что-то еще, что я мог бы использовать? Ну да есть.

Использование лампочки для разряда конденсатора

Лампочка является хорошей альтернативой резистору большой мощности. Если вы используете что-то вроде лампочки накаливания мощностью 100 Вт, сопротивление нити накала разрядит конденсатор большой емкости, несущий большой заряд, не вызывая искры или поражения электрическим током. Если конденсатор имеет большой заряд при высоком напряжении, вы можете увидеть, как лампочка загорается и тускнеет. После того, как он потускнеет, лампа израсходовала заряд конденсатора и безопасно разряжена.

Если вы сделаете что-то вроде разрядника конденсатора резистора или лампочки, очевидно, вы не сможете соприкоснуться с выводами конденсатора или резистором или лампочкой, так как конденсатор будет разряжаться через вас!

Итак, если вы делаете разрядник конденсатора, используйте толстый кабель для подключения к резистору. Используйте изоляцию на оголенных проводах резистора или используйте изолированный патрон лампы. Те, которые держат лампы, идеальны, так как они уже изолированы.

Используйте толстый провод и просто держите пластиковую изоляцию. Затем прикоснитесь оголенным концом каждого провода к двум выводам конденсатора. Это безопасно разрядит конденсатор без искры. Вы всегда можете проверить, не разрядился ли конденсатор, с помощью мультиметра. Просто установите его на постоянное напряжение и подключите к нему щупы. Если вы читаете какое-либо напряжение, конденсатор не был должным образом разряжен.

Если вам нужна информация об отпайке конденсатора, вы можете прочитать мое руководство «Узнайте, как отпаивать — руководство для начинающих».

Визуальная проверка конденсатора

Электролитические конденсаторы большой емкости часто имеют визуальные повреждения, которые можно заметить еще до проведения проверки. Несколько лет назад было изготовлено много конденсаторов, которые с тех пор вышли из строя.

Их довольно легко обнаружить, так как они набухают, вызывая вздутие и иногда вытекание из верхней части нижней части банки. Если вы видите что-то подобное, просто замените их, потому что, даже если они пройдут проверку, они не прослужат долго и могут вызвать еще больше проблем в цепи.

На двух приведенных выше рисунках показан совершенно исправный конденсатор без вздутий и утечек.

Звуковой сигнал проверки целостности цепи

Если у вас есть функция проверки целостности цепи на вашем мультиметре, вы можете проверить конденсатор. Конденсатор малой емкости менее 1 мкФ не будет считывать или издавать звуковой сигнал. Если вы получаете непрерывный звуковой сигнал, это короткое замыкание и бесполезно. Конденсатор большого номинала будет издавать звуковой сигнал в течение секунды или около того, в зависимости от его номинала. Конденсаторы большего номинала будут издавать звуковой сигнал дольше. После того, как он перестанет издавать звуковой сигнал, он не будет издавать звуковой сигнал снова, пока конденсатор не разрядится.

Как проверить конденсатор мультиметром

Проверить конденсатор мультиметром несложно, если выполнить несколько шагов. Тест непрерывности проверяет, есть ли у конденсатора короткое замыкание, но следующая проверка проверяет, что конденсатор делает в основном, и это сохраняет заряд. Вам также понадобится блок питания или 9-вольтовая батарея.

Посмотрите на напряжение конденсатора. Это рабочее напряжение конденсатора, и вы не должны его превышать. Например, если напряжение составляет 16 вольт и 9 вольт. вольтовая батарея будет в порядке, чтобы зарядить ее. Если вы посмотрите на конденсатор и значение выше 1 мкФ, что пишется как мкФ. Обычно он поляризован, поэтому будет иметь положительную и отрицательную связь. Итак, прикоснитесь двумя ножками конденсатора к двум контактам батареи, положительному к положительному, отрицательному к отрицательному, на пару секунд.

Этого будет достаточно, чтобы зарядить конденсатор. Теперь на нем должно быть 9 вольт, поэтому, если вы приложите мультиметр к ножкам, вы должны измерить 9 вольт.вольт. Значение, которое он считывает, будет постепенно становиться все ниже и ниже по мере того, как конденсатор разряжается через сопротивление мультиметра.

В этом случае конденсатор исправен, он заряжается и разряжается.

Если он не заряжается, проблема в конденсаторе.

Чем больше номинал конденсатора, тем дольше он будет разряжаться через мультиметр. Конденсатор малой емкости не будет держать заряд очень долго. Это проблема с использованием мультиметра для проверки конденсатора, потому что у вас не будет времени, чтобы считать заряд на конденсаторе очень маленького номинала.

Диапазон измерения емкости на мультиметре

На некоторых мультиметрах указан диапазон измерения емкости, поэтому с его помощью можно проверять конденсаторы. Измеритель, который у меня есть, имеет диапазон емкости, однако он достигает только 40 мкФ. Я не использовал его с тех пор, как получил тестер компонентов. Куда проще просто воткнуть конденсатор. Он имеет гнезда с нулевым усилием вставки и охватывает гораздо больший диапазон, чем мультиметр.

Как измерить конденсатор

Конденсаторы большой емкости трудно измерить точно, и значение обычно не так критично. Обычно они используются для накопления заряда или для сглаживания постоянного тока, когда он поступает от переменного источника и неравномерен. Эти приложения означают, что конденсатор будет работать, даже если его емкость отличается от предполагаемой. В любом случае конденсаторы большой емкости изготавливаются с большим допуском, что означает, что они могут отличаться на 20 процентов от напечатанного значения.

Конденсаторы меньшей емкости гораздо проще измерить. Тестер компонентов, подобный приведенному ниже, может измерять конденсаторы емкостью до 10 000 мкФ. Попытки довольно точны и довольно дешевы. Они также будут тестировать и измерять нагрузки других компонентов. Если вы увлекаетесь электроникой, это отличный набор для тестирования, который я хотел бы иметь, когда только начал заниматься электроникой.

Он быстро проверит и измерит конденсатор, и у вас не останется сомнений, исправен он или нет. Вы должны убедиться, что конденсатор полностью разряжен, прежде чем подключать его к одному из этих компонентов тестера, поскольку заряженный конденсатор может вывести тестер из строя.

Я только что воспользовался тестером компонентов для измерения самого большого конденсатора, который мне удалось найти, и это конденсатор емкостью 2200 мкФ. На самом деле он измеряет 2353 мкФ, что кажется довольно далеким, но, как я упоминал ранее, конденсаторы большой емкости могут быть в пределах 20% от их стоимости.
