Проверить тэн стиральной машины: Как проверить ТЭН стиральной машины самостоятельно дома

Как проверить ТЭН стиральной машины

Содержание

1. Как найти ТЭН в стиральной машине
2. Рассчитываем сопротивление ТЭНа
3. Как прозвонить ТЭН в стиральной машине
4. Проверка ТЭНа на пробой на корпус

Одна из ключевых деталей в стиральной машине это ТЭН (Трубчатый Электрический Нагреватель). Представляет он из себя металлическую трубку, внутри которой находится спираль. Эта спираль под воздействием электрического тока нагревается. Также эта спираль имеет большое сопротивление, именно поэтому электрический ток, проходя, нагревает ее. Между спиралью и трубкой все пространство заполнено диэлектриком с высокой теплопроводимостью.

Как вы уже поняли, ТЭН постоянно нагревается и остывает, поэтому спираль в нем изнашивается и теряет свои первоначальные свойства, а в один момент может вовсе перегореть или замкнуть на корпус. Когда это произойдет стиральная машинка перестанет нагревать воду. Если такое случилось, то нужно незамедлительно проверить ТЭН в стиральной машине на работоспособность. К счастью, это очень просто сделать в домашних условиях.

Как найти ТЭН в стиральной машине

ТЭН у разных стиральных машин может находиться как спереди, так и сзади. Определить где находится ТЭН в стиральной машине можно одним из следующих способов:

• Осмотрите стиральную машину сзади, если задняя стенка большого размера, то, вероятнее всего, что ТЭН находится сзади.
• Можно положить машинку набок и посмотреть снизу, где расположен ТЭН.
• Ну и самый практичный и, наверное, 100% способ, это снять заднюю крышку стиральной машины, благо снимается она очень просто и посмотреть там ли находится ТЭН. Если его даже там нет, то прикрутить ее будет не слишком трудно.

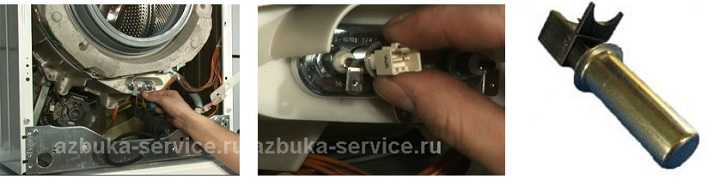

Если вы определились с местоположением ТЭНа в стиральной машине, то самое время его прозвонить на целостность. Некоторые профессионалы советуют снять ТЭН перед тем как прозванивать, но мы лично не видим в этом смысла. Нам кажется, что лучше сначала прозвонить нагреватель и убедиться, что он не исправен, а уже потом снимать его и менять на новый.

Поэтому снимать мы его не будем, а просто открутим от него провода. Для этого воспользуйтесь ключом или отверткой и открутить гайки, прижимающие провода.

Рассчитываем сопротивление ТЭНа

Чтобы проверить ТЭН на работоспособность нужно знать, как его прозванивать и на какие данные нам ориентироваться. Поэтому, перед тем как начать проверять водонагреватель, нам нужно сначала рассчитать его нормальное сопротивление.

Для расчета сопротивления нам понадобятся следующие данные:

• U – напряжение, подаваемое на нагреватель. У нас оно равно напряжению бытовой сети, т. е. 220 В.
• P – мощность самого ТЭНа. Для определения этого параметра загляните в инструкцию от стиральной машины и найдите там мощность прибора. Либо вы можете найти в интернете свою стиральную машинку по модели и узнать мощность там.

Далее по формуле R=U²/P мы получаем сопротивление нагревателя в его рабочем состоянии в Ом-ах. Именно эту цифру нам и должен показать мультиметр при прозвоне ТЭНа. Но для начала давайте разберем на примере, как правильно рассчитать сопротивление.
Допустим, что мы посмотрели в инструкции к стиралке, что мощность ТЭНа составляет 2 Кв или 1800 Вт.
Считаем по формуле: R=220²/1800=26,8 Ом. Т. е. сопротивление нашего рабочего ТЭНа должно составлять 26,8 Ом. Запомним эту цифру и отправляемся проверять сам нагреватель.

Как прозвонить ТЭН в стиральной машине

Перед тем, как начать проверку ТЭНа, убедитесь, что прибор отсоединен от электросети и обесточен.

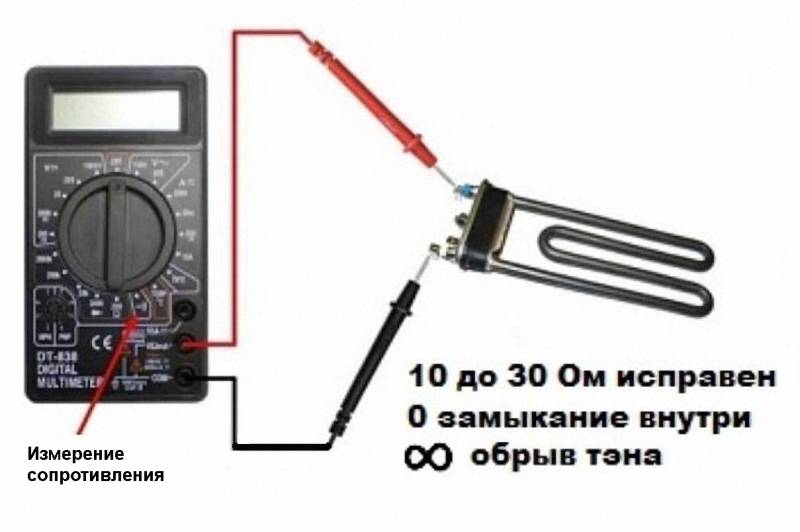

Снимите все провода, подходящие к ТЭНу. После этого переведите мультиметр в режим измерения сопротивления в Ом-ах на отметку 200 Ом и приложите его концы к клеммам нагревателя.

• На дисплее мультиметра должна высветиться цифра близкая к расчетной, в нашем случае это примерно 26 Ом. В этом случае ТЭН исправен.
• Если на дисплее мультиметра высвечивается цифра 1 – это значит, что внутри нагревателя обрыв, и он требует замены.
• Если на дисплее вы увидите цифру близкую к 0, это значит, что внутри ТЭНа замыкание, и он также неисправен.

Допустим, что ваш ТЭН показал «правильное» сопротивление, и, значит, спираль внутри него не нарушена. Но на этом проверка трубчатого нагревателя не заканчивается и нужно еще кое-что проверить, а именно:

Проверка ТЭНа на пробой на корпус

Возможно, что сама спираль и исправна, но неисправен диэлектрик, который находится в пространстве между ней и трубкой и при прохождении электричества, ток может уходить на корпус стиральной машинки, что очень опасно. Из-за такой поломки могут даже возникать искры под стиральной машиной.

Для проверки нагревателя на пробой на корпус переведите мультиметр в режим прозвонки, в таком режиме если замкнуть оба провода прибора между собой, мультиметр издаст писк и загореться индикатор.

Дальше касаемся одним концом мультиметра клеммы ТЭНа, а вторым его корпуса или можно клеммы заземления.

Если мультиметр запищал, то значит ваш ТЭН пробит на корпус и требует замены.

Таким нехитрым способом вы можете прозвонить водонагреватель не только в стиральной машине, но и в чайнике или любом другом приборе.

Как проверить ТЕН в стиральной машине в домашних условиях?

• Выявляем поломку
• Как работает ТЭН?
• Где искать ТЭН?
• Проверка нагревателя
• Проверка без измерений
• Видеоматериал

Один из ключевых элементов стиральной машины — ТЭН или трубчатый электронагреватель, который отвечает за нагрев воды и поддержание необходимой температуры во время стирки. Чтобы машина прослужила долго, необходимо следить за состоянием нагревателя, но перед тем, как проверить на исправность ТЕН в стиральной машине в домашних условиях, необходимо понять, как он работает и где его искать в агрегате.

к содержанию ↑

Выявляем поломку

При отсутствии нагрева воды машина может продолжать работать как прежде, и выявить поломку на первых этапах удается нечасто. Поэтому для начала разберемся с признаками, по которым можно судить о поломке детали, а соответственно — необходимости проверить ТЭН стиральной машинки на пригодность. Их немного.

Признаки:

1. Неприятный запах белья после стирки;
2. При стирке стекло люка остается холодным;
3. Белье не отстирывается.

Если вы заметили один из признаков, скорее всего, что ТЭН перестал нагревать воду. Причины поломки нагревательного элемента при этом могут различаться.

Важно! У каждой неприятности с бытовой техникой есть свои предпосылки. Если иметь о них представление, можно исключить риск поломки и значительно продлить срок эксплуатации. Почитайте наши статьи на темы:

• Профилактика стиральной машины.
• Калгон для стиральных машин.
• Чистка стиральной машины «Белизной».

Причины:

1. Обрыв детали или ее замыкание. В этом случае стиралка либо перестанет работать, либо продолжит, но ненадолго, поскольку остальные детали машины могут легко повредиться или сгореть.
2. Поломка цепи нагревателя. При этой проблеме прибор может продолжать вести себя как обычно, и тогда поломку будет сложно диагностировать сразу. Но если машина стирает дольше обычного или зависает во время стирки, возможно, что проблема именно в обрыве цепи.
3. Поломка прессостата. Прессостат оснащен датчиком, который отвечает за уровень набираемой воды. При нормальной работе прибора вода набирается до определенного уровня, а после — в электронику поступает сигнал о включении нагрева. Бывает, что детали, отвечающие за уровень воды, загрязняются по мере эксплуатации, а осевшая на них грязь не пропускает сигнал о нагреве. Если у вас есть подозрения, что машина не греет именно по этой причине, прочистите прессостат, и проверьте работоспособность прибора.

Важно! Часто пользователи не обращают внимания на то, что машина не вовремя закончила стирку или не выполнила часть программы, и грешат на сбой электроники. Но если техника отказывается выполнять какие-либо функции, скорее всего, что это не сбой, а сигнал о помощи.

Далее рассмотрим работу детали нагрева и узнаем, как проверить ТЕН на стиральной машине в домашних условиях.

к содержанию ↑

Как работает ТЭН?

Данный тип нагревателя состоит из металлической трубы, внутри которой находится спираль, нагреваемая от воздействия на нее электрического тока. Также внутри трубы находится материал, передающий тепло от спирали к стенкам трубки.

При частой эксплуатации спираль внутри ТЭНа изнашивается, и он нагревается все хуже.

Важно! Если не следить за прибором, то спираль и вовсе может перегореть. В этом случае в стиральной машине перестанет осуществляться нагрев воды.

Если у вас есть подозрения в работоспособности ТЭНа или стиральная машина уже не греет воду, следует его проверить.

к содержанию ↑

Где искать ТЭН?

Есть два варианта, где может находиться ТЭН в стиральных машинах — спереди и сзади. Найти и определить его можно при помощи следующих методов:

1. Осмотр машины. Отодвиньте стиралку от стены. Если стенка сзади достаточно большая, то вероятнее всего, ТЭН будет находиться именно под ней.
2. Приподнимите машину и загляните под нее снизу вверх. Так вы сможете увидеть точное расположение нагревателя.
3. Снимите защитную панель, расположенную сзади машинки. Так вы увидите, находится ли ТЭН сзади.
4. После снятия крышки посмотрите на нижнюю часть барабана — там вы и обнаружите нагреватель.
5. Если ТЭН находится спереди, поступаем аналогично, но снимаем переднюю стенку.

Когда вы найдете ТЭН, нужно проверить его на целостность. Это можно сделать, сняв нагреватель полностью либо открутив крепежи и удалив провода.

Важно! Чтобы не запоминать, как были подключены провода, просто сфотографируете подключенное устройство с разных ракурсов.

Если вы решили извлечь ТЭН полностью — открутите центральную гайку и нажмите на болт таким образом, чтобы он ушел внутрь. Далее элемент аккуратно подцепляют плоским инструментом, например ножом или отверткой, но так, чтобы не повредить ни элемент, ни бак. Рассмотрим, как проверить ТЕН в стиральной машине в домашних условиях.

к содержанию ↑

Проверка нагревателя

Перед проверкой следует понимать, какие данные можно считать нормой и как они обозначаются. Проверка заключается в использовании мультиметра или тестера.

Важно! Норма колеблется от 20 до 40 ОМ, в зависимости от мощности вашей стиральной машины. Существуют и особо мощные модели, в которых сопротивление может быть до 60 ОМ, а вот если измеритель показывает значение менее 20, то ТЭН точно неисправен.

Для проверки нагревателя нужно узнать его сопротивление или прозвонить его.

Данные:

1. U — это обозначение напряжения. Если нет дополнительных условий, то обычная розетка выдает напряжение 220 В.
2. P — означает мощность нагревателя. Для разных моделей стиральных машин мощность будет различаться, поэтому посмотрите инструкцию или наклейки на устройстве — там вы сможете найти информацию о мощности.

Важно! Нормальное сопротивление ТЭНа можно рассчитать при помощи формулы:

R = U*U/P

Полученные данные измеряется в единицах Ом, и именно их должен показать измерительный прибор при нормальном функционировании устройства.

Разберем расчет на примере.

Пример

Например, машинка имеет мощность 2100 Вт, соответственно — формула будет выглядеть следующим образом:

220*220 (U):2100=23,05 Ом.

Важно! Полученные данные означают норму сопротивления нагревателя. Далее нужно проверить, соответствует ли значение норме.

Прозваниваем ТЭН

Для того чтобы прозвонить устройство, необходим специальный прибор — мультиметр, а дальше следует предпринять ряд действий:

1. Отключите нагреватель от сети.
2. Удалите всю проводку, идущую к ТЭНу.
3. Возьмите измерительный прибор, установите в нем режим, при котором будет указываться сопротивление в ОМ на значение 200.
4. Подсоедините устройство к клеммам ТЭНа.

Важно! Далее, при заданных в примере параметрах, устройство должно показать значение в 23,5 Ом или близкое к нему. Тогда нагреватель можно считать исправным.

Неисправности:

• Если прибор показывает цифру 1 — это означает, что спираль нагревателя оборвалась, и ему нужна замена.
• При высвечивании на дисплее цифры 0 или близких к нулю значений — внутри нагревателя произошло замыкание.

Важно! Если значения ТЭНа в пределах допустимых, следует приступить к следующему этапу проверки.

Проверка на пробой

Бывает, спираль в нагревателе работает без сбоев, но неисправность есть в проводящем материале, которые находится между спиралью и стенками трубы. В этом случае поступающий ток может проходить через ТЭН и попадать на другие детали стиральной машины и ее корпус.

Важно! Это совсем небезопасно, ведь поломка может привести к удару током, а при сильных пробоях, из-под прибора могут появиться искры, и даже случиться возгорание.

Для того чтобы проверить ТЭН на пробой:

1. Необходимо выставить на мультиметре режим прозвонки.
2. При этом режиме провода измерителя замыкают между собой — до появления звукового сигнала и загорания индикатора.
3. После — одним концом прибора дотрагиваются до клеммы ТЭНа, а вторым — либо клеммы заземления, либо корпуса устройства.

Важно! При наличии пищащего звука — ТЭН нужно заменить, поскольку в нем имеются пробои. Так можно проверить ТЭН стиральной машины или любого другого прибора, имеющего аналогичный нагреватель.

Рассмотрим далее, как проверить ТЭН без использования дополнительных устройств.

к содержанию ↑

Проверка без измерений

Помимо измерений, можно проверить ТЭН другими способами:

1. При наличии на корпусе черных точек — устройство имеет пробои, и его необходимо заменить. Для определения наличия или отсутствия точек необходимо будет удалить с нагревателя накипь. Сделать это можно при помощи замачивания его в крепком растворе лимонной кислоты.
2. Если для разбора машины нет видимых причин, можно обратить внимание на счетчик электроэнергии. Включите машину в режим, когда она задействует всю свою мощность, посмотрите, как изменяются показания счетчика. Если скорость его подсчета увеличилась — ТЭН в рабочем состоянии.
3. Перед прозвонкой внимательно осмотрите устройство: если где-то заметны вздутия, царапины, трещины или другие повреждения — ТЭН следует менять.
4. Есть вариант, при котором можно проверить деталь на наличие обрывов без использования тестера. Для этого потребуется контрольная лампа электрика. Ее можно сделать самостоятельно или приобрести в специализированных магазинах.

Важно! Если вы уже частично разобрали стиральную машину, чтобы добраться до нагревателя, имеет смысл сразу убрать всю грязь с других деталей. Например, воспользуйтесь нашим мастер-классом, чтобы очистить барабан стиральной машины.

При установке ТЭНа назад нужно действовать аккуратно, и тщательно проследить за тем, чтобы он попал в свои крепления. Если установить нагреватель неверно, он может оказаться выше необходимого уровня, и при работе машины будет касаться бака. Это приведет к поломке не только нагревателя, но и барабана. Не забывайте и про верное его подключение — все провода должны быть на своих местах.

Важно! Если нагреватель полностью вышел из строя, выполните, придерживаясь инструкций из отдельной статьи, замену ТЭНа.

к содержанию ↑

Видеоматериал

Если вовремя проводить профилактические меры и периодически проверять детали стиральной машины на работоспособность, она прослужит вам намного дольше. А проверить один из самых важных элементов — ТЕН в стиральной машине, вы теперь сможете в любое удобное время в домашних условиях.

Опубликовано 17.01.2017 Обновлено 26.04.2019 Пользователем

Как проверить, нагревает ли стиральная машина воду

Возможно, ваша одежда вышла из стиральной машины холодной, в пятнах или с запахом плесени.

Вы кладете руку на стиральную машину во время очередной стирки и не чувствуете тепла. Значит ли это, что он не нагревает воду? Должна ли стиральная машина нагреваться при горячей стирке?

Есть несколько признаков того, что стиральная машина может неправильно нагреваться. Однако не так просто проверить, греется ли машина.

Это непростая диагностика, но в этой статье вы найдете советы, как проверить, нагревает ли ваша стиральная машина воду.



Как стиральная машина нагревает воду?

Некоторые стиральные машины нагревают воду сами, а другие берут ее из источника горячей воды. Вы сможете заметить разницу, если у вас есть одна или две трубы, питающие вашу стиральную машину.

Одна трубка указывает на то, что машина будет снабжаться холодной водой и сама будет нагревать воду. Это более распространено в Европе.

В Северной Америке также часто встречаются машины с двумя трубами, одна для горячей и одна для холодной воды. Даже этим машинам может потребоваться дополнительный нагрев воды, если вы решите стирать в очень горячем цикле.

Машины с двумя трубами встречаются все реже, так как машина сама нагревает воду, как правило, более энергоэффективно.



Как проверить температуру воды в стиральной машине

Проверка нагрева воды зависит от того, какая у вас машина. К счастью, новые модели обнаруживают любые неисправности, отображают сообщение об ошибке и даже останавливают цикл.

Старые модели не имеют этой возможности, поэтому существует несколько способов проверки:

• Если цикл стирки продолжается бесконечно, это может указывать на неисправность нагревательного элемента.
• Загрузите белье при высокой температуре (60 градусов Цельсия или выше) и проверьте стеклянную дверцу или верхнюю часть машины примерно через 30 минут после начала стирки, чтобы убедиться, что вы чувствуете тепло. Если у вас стиральная машина с вертикальной загрузкой, вы можете проверить крышку, а не дверцу.
  К сожалению, этот метод не является безотказным, так как стекло и пластиковый корпус на машинах толстые, поэтому вы можете не почувствовать жар, даже если он работает правильно.

Кроме того, вода горячая только в течение короткого периода времени, поэтому в зависимости от цикла вашей машины вы можете пропустить ее.

• Проверьте, выходит ли одежда чистой или в пятнах и с неприятным запахом. Опять же, этот метод не обязательно является показателем того, что виноват неисправный ТЭН. Заплесневелая или не выстиранная одежда может быть вызвана другими проблемами.
• Если возможно, перенаправьте дренажную трубу в ванну или большое ведро, а затем проверьте температуру воды с помощью термометра, когда она будет стекать.

Ни один из перечисленных выше методов не может самостоятельно подтвердить неисправность нагревательного элемента. Тем не менее, некоторые их комбинации могут дать вам представление.

Как правило, если ваше белье выходит чистым, вам, скорее всего, не о чем беспокоиться. Если вы сомневаетесь, всегда вызывайте профессионала для проверки.



Почему в стиральной машине не наливается горячая вода?

Если вы уверены, что ваша машина не нагревается, это может быть вызвано несколькими причинами:

• На нагревательном элементе образовался известковый налет, и он не может работать должным образом.
• Термостат поврежден. Термостат определяет, когда вода нагревается до выбранной вами температуры, но если он неисправен, вода может нагреваться неправильно.
• Проблема в проводке машины. Возможно, неисправная проводка останавливает подачу питания на нагревательный элемент, что означает, что он не может поддерживать питание.

В любом случае всегда лучше обратиться к профессионалу, поскольку попытка починить вашу машину может привести к аннулированию гарантии или, что еще хуже, причинить вам вред.

In The Wash

In The Wash — это ваш путеводитель по лучшим моющим и чистящим средствам, а также советы и рекомендации. Наша миссия состоит в том, чтобы решить дилеммы уборки и стирки в Великобритании!

тэн сопротивление стиральной машины: как проверить

Причин почему ваша стиральная машина перестала греть воду может быть несколько. Во-первых, может выйти из строя модуль управления. Во-вторых, произошла поломка ТЭНа — трубчатого ТЭНа. Наиболее распространенной причиной отказа является вторая проблема. В статье мы расскажем, где найти, как извлечь, как прозвонить ТЭН и проверить его сопротивление.

Содержимое

• 1 Проверка ТЭНа
• 2 Где находится ТЭН
• 3 Сопротивление
• 4 Визуальный осмотр
• 5 Принять к сведению
• 6 Заключение

Тестирование ТЭНа

Для того, чтобы убедиться что деталь исправна, или, наоборот, в ее неисправности, необходимо проделать несколько простых манипуляций:

1. Отключить стиральную машину от электросети.
2. Найдите нагревательный элемент, он находится за передней или задней крышкой автомобиля.
3. Отсоедините от него провода.
4. Проверьте сопротивление детали мультиметром.
5. Визуально осмотрите ТЭН на наличие дефектов.

Где ТЭН

Чтобы найти ТЭН, нам нужно разобрать стиральную машину. Но сначала давайте определим, где в вашем блоке находится электронагреватель. В большинстве современных моделей он расположен за задней стенкой. Но вполне вероятно, что вашей машины нет среди большинства, и часть находится за передней крышкой. Чтобы определить, где находится обогреватель, сравните стены, чаще всего он устанавливается за той, которая больше.

Демонтируем нужную крышку, открутив несколько винтов. Находим ТЭН, он находится на дне бака. Отсоедините от него все провода.

Рекомендуем для начала сфотографировать расположение всех проводов, чтобы не пришлось хаотично подключать все обратно.

Сопротивление

Перед снятием ТЭНа необходимо проверить его сопротивление мультиметром. Среднее значение, которым обладает правильно функционирующая часть, составляет 24,2-40 Ом . Напряжение в электрической сети – 220 вольт в квадрате, следует разделить на часть мощностью около 2000 Вт (в нашем случае).

Мощность нагревательного элемента, который установлен в вашей стиральной машине, можно узнать из инструкции по эксплуатации.

Перед проверкой сопротивления нагревательного элемента убедитесь, что стиральная машина отключена от электросети. Далее запускаем тестовый режим в тестере, устанавливаем значение 200 Ом, цепляем тестовые выводы к клеммам детали. Результат должен появиться на дисплее мультиметра.

Если цифра близка к указанной по формуле, значит, с ТЭНом все в порядке. Если показатель значительно меньше того значения, которое считается нормальным, это свидетельствует о повреждении электронагревателя. Если прибор показывает цифру «1», значит, внутри ТЭНа произошла поломка. Цифра «0» указывает на короткое замыкание. Во всех случаях неисправная деталь подлежит замене. Вы можете узнать, как это сделать. этой статьи.

Визуальный осмотр

Если у вас нет мультиметра, то работоспособность детали можно проверить визуальным осмотром.

Первый путь . Должна запуститься стирка. И начните следить за своим электросчетчиком, в частности, за рулем. Если он набирает обороты, то, скорее всего, работает ТЭН.

Второй способ . Визуальный осмотр. Снимите нагревательный элемент. Для этого нужно открутить гайку, которая находится посередине. Далее нужно нажать на конец выступающего болта, чтобы он нырнул, и ножом поддеть ТЭН. Теперь, когда нагревательный элемент у нас в руках, мы можем внимательно осмотреть его со всех сторон. Если вы обнаружите на детали даже незначительные трещины или черные точки, то, скорее всего, она неисправна.

Обратите внимание

1. При установке нового нагревательного элемента или возвращении старого на место внимательно следите за тем, чтобы все соединения были полностью герметичны. Убедитесь, что нагреватель попал в правильное крепление, расположенное в нижней части бака. В противном случае деталь будет касаться барабана в момент стирки. Что, конечно, не очень хорошо сказалось на его дальнейшей работоспособности.
2. Не пренебрегайте профилактическими мерами, которые помогут продлить срок службы отопителя. Раз в полгода запускайте стирку в стандартном режиме с пустым барабаном. Вместо стирального порошка насыпьте ложку-две лимонной кислоты. Этот метод удалит образовавшуюся в процессе накипь. Подробнее о методах борьбы с накипью на нагревательных элементах читайте . Читайте здесь.

Вывод

Если ваша стиральная машина перестала греть воду, не спешите покупать новую. Возможно, проблема кроется только в неисправном нагревательном элементе. Деталь следует разобрать и прозвонить, чтобы подтвердить или исключить догадку о том, что это повреждена стиральная машина ТЭН.

Если данная манипуляция не позволила выявить неисправность, то убедиться в его исправности поможет тщательный осмотр ТЭНа.
