Проверка транзистора мультиметром: назначение транзистора

Транзистор — это широко используемый компонент, который можно найти в каждом электрическом устройстве. Он необходим для работы с электрическими сигналами, т.е. способен генерировать, усиливать и преобразовывать электрические сигналы. Транзисторы бывают двух видов: биполярные и униполярные, или, как их чаще называют, полевые транзисторы. Деление основано на принципе действия и конструкции деталей. Каждый тип описан в этой статье не просто так — это основа для того, чтобы знать, как проверить транзистор с помощью мультиметра.

То есть: биполярные транзисторы работают с помощью полупроводников с двумя типами проводимости: прямой (положительной) и обратной (отрицательной). В зависимости от комбинации они называются NPN и PNP. Полевые эффекторы, с другой стороны, работают только с одним типом. Это либо N-канальная, либо P-канальная схема.

Биполярные устройства управляются током, а униполярные — напряжением.

Биполярные транзисторы можно найти в большинстве аналоговых устройств, в то время как в цифровых устройствах чаще используются полевые транзисторы. Учитывая эти различия, давайте рассмотрим, как проверить транзистор с помощью тестера.

Конструкция мультиметра

Мультиметр (тестер) — это универсальный измерительный прибор. Он рассчитывает ток, напряжение, сопротивление и непрерывность. Мультиметры могут быть аналоговыми или цифровыми. Разница заключается в точности измерения и способе получения результата: считывание движения стрелки по механическим часам (аналоговое) или на экране (цифровое). Цифровые проще в использовании по ряду причин, поэтому они подходят для пользователей с минимальными знаниями в области электроники. Независимо от типа тестера, проверка транзистора с помощью мультиметра — это простой процесс.

Сложно о простом: как проверить транзистор

Прежде чем приступить к диагностике транзистора, следует уделить особое внимание правильному оснащению тестера. Это займет не более нескольких минут, но позволит избежать ошибок в результатах. Поэтому мультиметр оснащен двумя щупами. Черный — это минус, а красный — плюс. Убедитесь, что каждый из них подключен к правильному разъему, поскольку в зависимости от модели и типа тестера может быть разное количество щупов. Транзисторы можно тестировать только в таком положении: черный щуп вставьте в гнездо, обозначенное английскими буквами COM, красный щуп вставьте в гнезда, обозначенные буквами греческого алфавита.

Как проверить биполярный транзистор мультиметром

Силовой транзистор — это полупроводниковый прибор, который используется для увеличения мощности входного электрического сигнала. Такие транзисторы управляются током. Он состоит из трех элементов. Первым из них является эмиттер. Он генерирует носители заряда. Рабочий ток течет на коллектор, который является разновидностью приемника и вторым ключевым элементом транзистора. Третье — это основание. Именно он обеспечивает напряжение.

Как мультиметром проверить транзистор.

Проверяем биполярный NPN и PNP

Представьте устройство в виде пары диодов. Они переключаются в противоположных направлениях и сходятся у основания. Чтобы выяснить, неисправен ли этот тип, достаточно провести два измерения сопротивления. Определите тип транзистора: p-n-p или n-p-n. Рассмотрим подробнее, как проверить n-pn транзистор с помощью мультиметра. Используйте следующий алгоритм:



  • Приложите минусовую клемму U к базовой клемме. Используйте тестер для измерения значения R. Установите порог 2000. Вы также можете использовать «режим набора», это для тех, кто хочет узнать, как набрать транзистор с помощью мультиметра. Какой бы способ вы ни предпочли, результат будет правильным.
  • Возьмите черный щуп и подведите его к клемме на основании, закрепите его. Красный щуп к переходу коллектора. Затем переместите его на эмиттер (вывод).
    Если значение прямого сопротивления находится в пределах от 500 Ом до 1200 Ом, то спай исправен.
  • Затем измерьте обратный R-фактор. Для этого поднесите красный щуп вплотную к базовой клемме и зафиксируйте его. Поочередно перемещайте черный щуп сначала к клемме коллектора, а затем к клемме эмиттера. Тестер должен показать высокое значение. Если ваш мультиметр, настроенный на «2000», показывает «1», то значение R больше 2000 Ом. Высокое значение указывает на то, что транзистор находится в хорошем состоянии.



Этот метод также подходит для тех, кто ищет способ проверить транзистор с помощью мультиметра, не выпаивая его. Предположим, вам нужно проверить устройство на плате непосредственно в схеме. Тогда проблемы могут возникнуть только в том случае, если вы плотно зашунтируете p-n-переход низкоомными резисторами. Это легко проверить: при измерении оба значения сопротивления будут очень низкими. В этом случае отпайка базового штифта является необходимым действием для дальнейшей правильной диагностики.

Аналогичным образом диагностируется n-p-n транзистор. Единственное отличие — красный, а не черный щуп тестера на выходе базы.

Как проверить нетипичные модели транзисторов

Существуют некоторые транзисторы, которые могут не подходить для обычного тестирования мультиметром, будь то в режиме циферблата или омметра. Такие триоды используются, например, в электронных пускорегулирующих аппаратах для светильников. Модели включают MJE13003, 13005, 13007.

Давайте подробнее рассмотрим, как проверить транзисторы 13003 с помощью мультиметра, на одном примере. Это связано с необычным расположением выводов транзистора 13003 — базовый вывод находится справа. В технических характеристиках указано, что контакты могут чередоваться слева направо в таком порядке: база, коллектор, эмиттер. Поэтому вы должны определить точный порядок и расположение компонентов и следовать описанному выше методу.

Ошибки измерения также могут быть вызваны диодами внутри некоторых транзисторов.

Поэтому перед проведением измерений важно знать точную структуру тестируемого транзистора.

Как проверить полевой транзистор мультиметром

Это устройство приводится в действие электрическим полем, которое создает напряжение. Это одно из главных отличий от биполярного полупроводникового переключателя. Униполярные транзисторы делятся на два типа. Первый имеет изолированные ворота. Второй имеет p-n-переходы. Независимо от типа, они бывают n-канальными или p-канальными. Большинство полевых транзисторов имеют три вывода: исток, сток и затвор. По сравнению с биполярным, они аналогичны Эмиттеру, Коллектору и Базе.

В качестве основы для тестирования мы берем устройство типа p-n. Независимо от типа канала (n, p), последовательность не изменится. Единственное различие заключается в противоположном подключении зондов. Таким образом, для диагностики n-канального устройства нам потребуется:

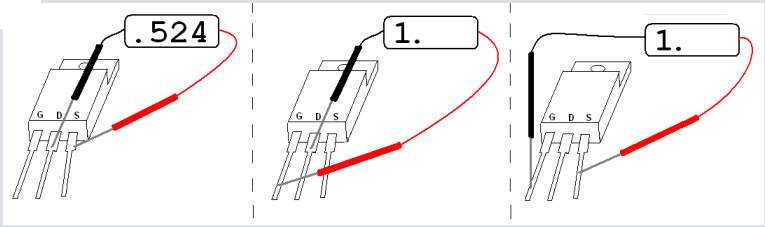

  • Установите мультиметр в режим «R-измерение». Уровень 2000. Прикрепите плюсовой щуп к источнику. Прикрепите черный к сливу. Измерьте сопротивление. Затем необходимо изменить положение зондов. Измерьте еще раз. Результаты с работающим транзистором будут примерно одинаковыми.
  • Далее мы тестируем переход источник-затвор. Для этого на мультиметре устанавливаем режим «диодный тест». Плюс подключается к затвору, а минус — к источнику. Обычно измерительный прибор регистрирует падение U около 650 мВ. Отсоедините щупы и переместите черный щуп к затвору, а красный — к источнику. Тестер должен показать единицу или бесконечность. Это указывает на то, что транзистор находится в хорошем состоянии.
  • Чтобы проверить переход сток-затвор, оставьте мультиметр в режиме проверки диодов. Выполните ту же процедуру для проверки p-n-перехода затвор-исток.



Если все три измерения совпадают с описанными выше, полевой транзистор готов к использованию.

Как проверить транзистор мультиметром

Поделиться ссылкой:



png»>

Во время ремонта или сборки радиоэлектронных устройств у всех радиолюбителей возникает необходимость проверить транзистор мультиметром

. И для этого есть очень простой и самый распространенный способ. В основном эта статья предназначена для начинающих радиолюбителей, поэтому я более доступно для понимания расскажу, как это сделать. Для начала нужно представить, что собой представляет биполярный транзистор (о том, как проверить полевой транзистор будет написано в отдельной статье). Это 2 p-n перехода. Как мы уже знаем диод имеет один переход. Поэтому представим, что транзистор состоит из двух диодов, как на рисунках ниже. N-p-n и p-n-p структур.

n-p-n транзистор p-n-p транзистор

Получается, что транзистор это два встречно включенных диода с отводом от средней точки, который является базой.

Но на самом деле его структура намного сложнее. Наша задача заключается в том, чтобы проверить диоды на исправность. Как проверить диод есть уже отдельная статья. Т.е. сначала проверяем диоды в одну сторону, а потом в другую сторону. Как это сделать видно на рисунках ниже. Для примера взят n-p-n транзистор кт315. Мультиметр включается в режим проверки диодов. Напомню, что при проверке диодов при прямом включении, кода плюс (+) мультиметра подсоединен к аноду, а минус (-) к катоду падение напряжения при исправном диоде будет составлять от 0,1 до 0,8 вольта. А при обратном включении, когда полярность щупов мультиметра поменяна, будет максимальным около 3 вольт, потому что сопротивление диода будет стремиться к бесконечности (т.к. не проводит ток в обратном включении).

На фото обозначена полярность щупов, цоколевка транзистора и выделен режим мультиметра. Ножки транзистора я удлиннил для наглядности.

База — коллектор База — эмиттер
Проверка при прямом включении переходов



База — коллектор База — эмиттер
Проверка при обратном включении переходов

Если хотя бы один переход пропускает ток в обоих направлениях или не пропускает в обе стороны, то такой транзистор является неисправным. И еще одним этапом проверки транзистора является проверка проводимости между коллектором и эмиттером. Ток не должен проходить ни в одном направлении. Бывает, что пробивает транзистор между коллектором и эмиттером по подложке. Если хотя бы в одном направлении проводит, значит, транзистор не исправен. Как это сделать видно на фото ниже.

Коллектор — эмиттер Эмиттер — коллектор
Проверка перехода между коллектором и эмиттером

Кратко весь процесс можно описать следующим образом. Сначала проверяются переходы «база-коллектор» «база-эмиттер» в одном направлении, потом в обратном. Далее проверяется переход «коллектор-эмиттер» в одном направлении и в другом. По результатам проверки делаются выводы о исправности транзистора. Вся проверка занимает не более 1 минуты.

Проверив несколько десятков транзисторов, вы будете делать это уже на «автомате», и за более короткое время. И в заключение хочу сказать, что транзисторы необходимо проверять не только при ремонте радиотехники, но и при создании каких либо радиоэлектронных устройств. Часто бывает так, что купленный в магазине или выпаянный из вторичной платы транзистор оказывается неисправным. Кроме простых биполярных транзисторов существует множество других видов. Это однопереходные, составные и так далее. Которые могут содержать в себе дополнительно резисторы, диоды и предохранители. Методика их проверки иная. Поэтому перед проверкой сначала узнайте характеристики транзисторов.




Анекдот:

Открыли супермагазин в котором есть ВСЕ:
Приходит мужик:
— Взвесьте мне полкило крокодильего хвоста.
— Пожалуйста…
Приходит другой:

— Дайте мене 2 десятка яиц бурундука.
— Нет проблем.
Приходит третий:
— Дай мене 2 кг ни%уя.
Продавец немного растерялся — решил позвать директора, тот пришел и
говорит:
— Я сам обслужу этого покупателя.
Приглашает мужика пройти с ним. Заходят они в подвал, свет выключен.
Директор спрашивает:
— Что вы видите???
Тот:
— Ни%уя…
Директор:
— Здесь как раз 2 кило. Берите и пройдем в кассу!!!






Полевые транзисторы

Содержимое 2

Транзисторы GBT

Содержимое 3

Цифровые микросхемы

Аналоговые микросхемы

Содержимое 5

Конденсаторы

Содержимое 7

Устроства для начинающих

Электроника для авто

Устройства для дома

Источники питания

Устройства на микроконтроллерах

Ремонт бытовой аппаратуры

Содержимое 6

Разное

Содержимое 7



Здесь может быть Ваша реклама

Как проверить транзистор с помощью цифрового мультиметра

по Theta Learning Point 04 февраля 2023 г.

В этой статье мы обсудим тестирование транзистора (BJT) с помощью цифрового мультиметра (DMM) . Но прежде это позволило нам сначала узнать немного о транзисторе (BJT) и цифровом мультиметре (цифровой мультиметр) индивидуально.

Транзистор твердотельное устройство с тремя выводами и двумя переходами, которое может работать как статический переключатель или усилитель. Транзистор также упоминается как Биполярный переходной транзистор (BJT) .

Транзистор изготовлен путем сплавления трех чередующихся слоев полупроводников P-типа и N-типа вместе. Таким образом, обычный транзистор состоит из трех полупроводниковых слоев, которые называются эмиттерной областью, базовая область и область коллектора. К каждому слою прикреплен металлический контакт для образуют три вывода транзистора.

Каждый вывод транзистора назван на основе область полупроводника, к которой он подключен. Таким образом, три терминала транзистор называется эмиттер (E), база (B) и коллектор (C).

В зависимости от конструкции существует два типа транзисторы а именно, NPN Транзистор и PNP Транзистор .

NPN-транзистор:

Принципиальная схема NPN-транзистора показана на рисунке-1.

Транзистор NPN состоит из слоя P-типа полупроводник между двумя слоями полупроводника N-типа. Следовательно, в НПН транзистор, область эмиттера и область коллектора — N-типа, а базовая область — P-типа. Он имеет два перехода PN, а именно переход эмиттер-база. и переход коллектор-база.

PNP-транзистор:

Принципиальная схема PNP-транзистора показана на рисунке 2.

Транзистор PNP состоит из слоя N-типа полупроводник между двумя слоями полупроводника P-типа. Следовательно, в транзисторе PNP область эмиттера и область коллектора относятся к P-типу, а базовая область — к N-типа. Он также имеет два PN-перехода, а именно переход эмиттер-база и переход коллектор-база.

Цифровой мультиметр (ЦММ) — это электронное испытательное устройство, используемое для измерения параметров электрической цепи, таких как ток, напряжение, сопротивление и т. д., а также для тестирования электронных компонентов, таких как транзисторы, диоды, электрические провода, и т. д. Типичный цифровой мультиметр показан на рисунке-3.

Цифровой мультиметр сочетает в себе функции различных тестов такие приборы, как вольтметр, амперметр, омметр и т. д. в единый блок. Цифровой мультиметры просты и легки в использовании, потому что они показывают показания измерение на цифровом ЖК-дисплее или светодиодном дисплее.

Лицевая сторона цифрового мультиметра, показанного на рис. 3, имеет следующие четыре основных компонента:

  • Экран дисплея – Он показывает показания проведенного измерения.
  • Ручка или поворотный переключатель – Используется для установки значений измерения, т. е. ампер, вольт, ом, непрерывности, и т.д.
  • Входные гнезда – Это порты, к которым подключаются тестовые щупы ( Red). является положительным щупом, а черный — отрицательным щупом ) или вставлены провода.

Теперь давайте обсудим процедуру проверки транзисторов с помощью цифрового мультиметра.

Проверка транзистора NPN с помощью цифрового мультиметра выполняется в соответствии со следующими шагами:

Шаг 1 – Первый, включите цифровой мультиметр и установите его ручку (поворотный переключатель) в режим диода.

Этап 2 – Для тестирование базы к эмиттеру , подключите положительный щуп (красный) к выводу базы транзистора, а отрицательный щуп (черный) к эмиттерному выводу транзистора. Если цифровой мультиметр показывает транзистор значение напряжения, как правило, в диапазоне от 0,45 В до 0,9В, транзистор NPN хороший .

Этап 3 – Для тестирование базы на коллекторе , подключение положительный щуп от цифрового мультиметра к базовой клемме транзистора и подключите отрицательный щуп цифрового мультиметра к клемме коллектора транзистора. Если цифровой мультиметр показывает значение напряжения транзистора (от 0,45 В до 0,9 В), транзистор NPN исправен .

Этап 4 – Для тестирование излучателя на базу , подключите Положительный щуп от цифрового мультиметра к эмиттерному выводу транзистора и отрицательный щуп к базовой клемме транзистора. Если цифровой мультиметр показывает OL (Over Limit) на экране дисплея, НПН хороший транзистор .

Этап 5 – Для тестирование коллектора на базе , подключение положительный щуп от мультиметра к клемме коллектора транзистор, а отрицательный щуп к базовой клемме транзистора. Если Цифровой мультиметр показывает OL, транзистор NPN хороший .

Шаг 6 – Для тестирование коллектора на эмиттер , подключение плюсовой щуп от мультиметра к коллекторному выводу транзистора, и отрицательный щуп к эмиттерной клемме транзистора. Если цифровой мультиметр читает OL (превышение лимита), НПН хороший транзистор .

Шаг 7 – Для тестирование от эмиттера к коллектору , подключите положительный щуп цифрового мультиметра к клемме эмиттера транзистора и отрицательный щуп к клемме коллектора транзистор. Если цифровой мультиметр показывает OL (Over Limit), то транзистор NPN исправен .

Если параметры данного транзистора NPN противоречат этим шагов, то транзистор считается неисправным.

Проверка транзистора PNP с помощью цифрового мультиметра выполняется в соответствии со следующими шагами:

Шаг 1 – Первый, включите цифровой мультиметр и установите его ручку (поворотный переключатель) в режим диода.

Этап 2 – Для тестирование базы к эмиттеру , подключите положительный щуп (красный) к выводу базы транзистора, а отрицательный щуп (черный) к эмиттерному выводу транзистора. PNP-транзистор исправен, , если цифровой мультиметр показывает OL (превышение предела).

Шаг 3 – Для тестирование базы на коллекторе , подключение положительный щуп от цифрового мультиметра к базовой клемме транзистора и подключите отрицательный щуп цифрового мультиметра к клемме коллектора транзистор. Если цифровой мультиметр показывает OL (превышение предела), PNP-транзистор исправен .

Этап 4 – Для тестирование излучателя на базу , подключите Положительный щуп от цифрового мультиметра к эмиттерному выводу транзистора и отрицательный щуп к базовой клемме транзистора. Если цифровой мультиметр показывает падение напряжения на транзисторе от 0,45 В до 0,9V, транзистор PNP хороший .

Этап 5 – Для тестирование коллектора на базе , подключение положительный щуп от мультиметра к клемме коллектора транзистор, а отрицательный щуп к базовой клемме транзистора. Если Цифровой мультиметр отображает падение напряжения на транзисторе между 0,45 В и 0,9 В, транзистор PNP исправен .

Шаг 6 – Для тестирование коллектора на эмиттер , подключите положительный щуп мультиметра к клемме коллектора транзистор, а отрицательный щуп к эмиттерной клемме транзистора. PNP-транзистор исправен , если цифровой мультиметр показывает OL (превышение предела).

Шаг 7 – Для тестирование от эмиттера к коллектору , подключите положительный щуп цифрового мультиметра к клемме эмиттера транзистора и отрицательный щуп к клемме коллектора транзистор. Если цифровой мультиметр показывает OL (Over Limit), то транзистор PNP исправен .

Если параметры данного PNP-транзистора противоречат этим шагов, то транзистор считается неисправным.

Проверка транзистора цифровым мультиметром как описанное выше только проверяет, что транзисторные переходы не открыты или закорочен.

Этот тест не гарантирует, что данный транзистор работает в пределах своих проектных параметров. Таким образом, тест, проведенный для проверки транзистор с помощью цифрового мультиметра следует использовать только для определения того, транзистор нужно менять или нет.

Еще один важный момент, который следует отметить, заключается в том, что этот тест применим для BJT (транзистор с биполярным переходом).
