7 способов проверить батарейку - мультиметром, тестером и без прибора в домашних условиях.

Как с помощью мультиметра или тестера узнать, заряжена батарейка или нет? Как ее проверить в полевых условиях, когда под рукой вообще нет никаких приборов?

И как при этом разобраться — пора ли ее выбрасывать или она еще прослужит какое-то время? Сколько на исправном элементе питания должно быть вольт?

Нестандартные методы

В детстве самым универсальным способом проверки было попробовать батарейку на вкус. Щиплется – значит еще заряжена.

Особенно удобна в этом плане крона.

Для пальчиковых, язык нормального здорового человека не годится. Слишком далеко друг от друга разнесены плюс и минус.

Одно время довольно популярны были модели Duracell со специальной сигнальной полоской, которая показывает уровень заряда.

Достаточно было нажать на две кнопочки и полоска окрашивалась в разные цвета, демонстрируя оставшуюся емкость.

На самом деле никакую емкость она не измеряла. Данная полоса изготавливается из термокраски и меняет свой цвет в зависимости от температуры.

Паяльник не даст соврать.

Умельцы зачастую вырезали с негодных батареек этот датчик и применяли его в других целях. Сейчас подобные устройства встречаются почему-то довольно редко.

Еще одним оригинальным способом проверки является метод компаса.

Подносите компас к батарейке и проводите им вдоль корпуса. Если стрелка выстраивается строго по одной оси и не отклоняется в разные стороны, значит заряд еще есть.

Красный участок стрелы должен тянуться к минусу, белый – к плюсу.

Чем больше гуляет стрелка, тем меньше заряда осталось в банке.

Измерение остаточного напряжения

Для проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его помощью нужно будет замерить напряжение на полюсах (+ и -).

Обратите внимание – на панели мультиметра есть две шкалы:

  • постоянное напряжение – DCV
  • переменное напряжение - ACV

Нам понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

Два щупа вставляете в следующие разъемы:

  • черный – в COM (общий)
  • красный – в VΩmA

Находите на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу, а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если перепутаете плюс и минус, то на экране просто высветятся показания с отрицательными значениями (перед цифрой будет стоять значок “минус”).

Номинальное напряжение батарейки обычно указывается на ее корпусе.

Значения, которые покажет мультиметр должны соответствовать этим данным, либо быть чуть больше.

Например, алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр должен показать 1,5 – 1,6V.

Если батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

Здесь действует следующее правило:

  • когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

Если значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в мусорку. Батарейки вполне сгодятся для маломощных устройств:

  • калькулятор или электронные часы
  • компьютерная мышка
  • пульт дистанционного управления

Можете тут же вставить их в пульт и проверить работоспособность, направив глазок в камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

Правда современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс многие TV уже управляются по Wi-Fi без всякого ИФ сигнала, поэтому подобный фокус работает не всегда.

Ошибка!

Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

У них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

При напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

Обратите внимание, если у вас аккумуляторные устройства и они при подобной проверке дают околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит утилизации.

Ошибка!

Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Сколько заряда осталось в батарейке?

Есть грубая методика подсчета процента разряда батарейки в зависимости от ее напряжения.

Для элементов питания 1,5V нужно отнять от фактического остаточного напряжения величину в 1,1V и умножить результат на 200. В итоге вы получите примерную цифру в процентах остаточного заряда.

Например, замеры показали результат 1,45В. Отнимаем 1,45-1,1=0,35*200=70%.

В батарейке осталось 70% заряда от первоначальной величины.

При значениях 1,35В будут следующие результаты:

1,35V-1,1V=0,25*200=50% и т.п.

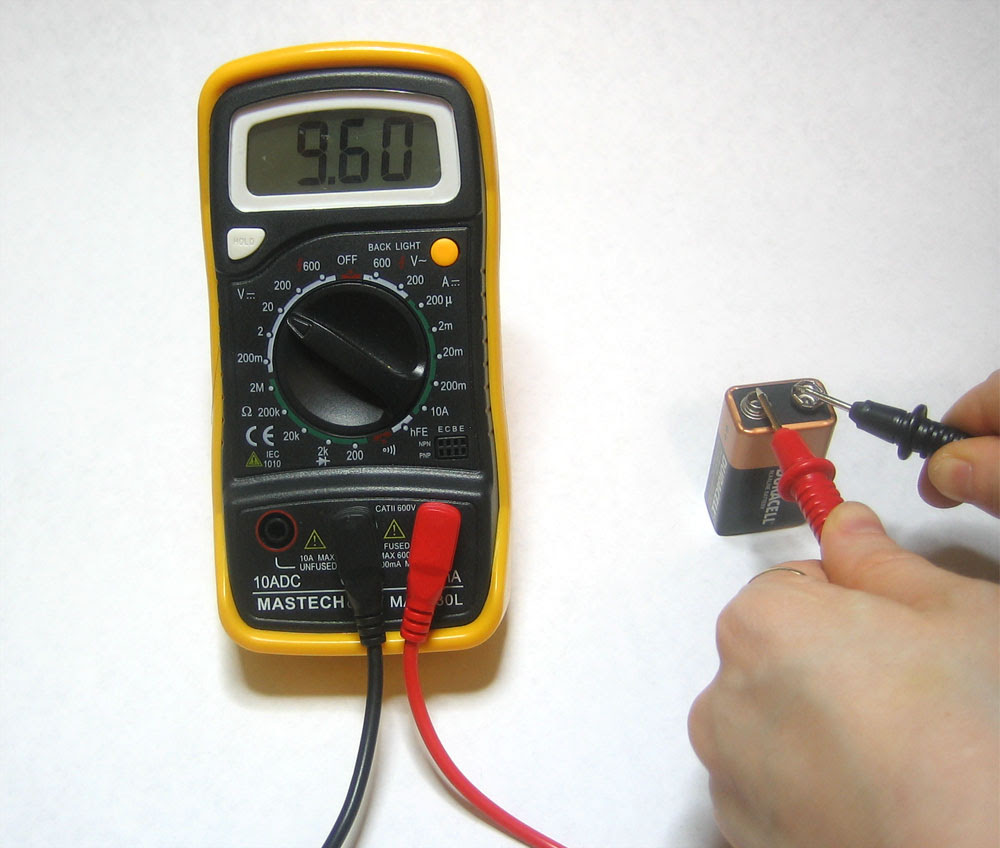

Для кроны в 9V нужно отнимать 6,6V и умножать результат на 33,33. Пример расчета:

Замер мультиметром=8,79В. Итого: 8,79-6,6=2,13*33,33=71%.

Как-то так. Еще раз напоминаем, что это очень грубый расчет и ориентироваться на него не стоит.

Круглые батарейки таблетки

По такому же принципу проверяется напряжение у плоских таблеток типа CR 2032. Их используют в брелках, материнских платах, электронных игрушках.

Щупы прикладываете вот таким образом и смотрите на результат.

3В – хорошая, менее 2,5В – в мусорку.

С плоскими таблетками на 1,5В (LR44, G13, A76, LR357 и т.д.) то же самое.

1,5В – хорошо, менее 1,25В – плохо.

Ошибка!

Внимание, все батарейки вне зависимости от их типоразмера, которые при проверке остаточного напряжения показали хорошие значения, могут быть неисправны при измерениях под нагрузкой!

Фактически вы замерили величину напряжение без нагрузки (ЭДС). Поэтому обязательно проверяйте двумя методами.

Измерение тока КЗ

Для следующего способа проверки переключатель мультиметра нужно установить в положение – измерение постоянного тока (10А).

Также меняется и положение щупов. Черный остается в разъеме COM, а красный переставляете в гнездо для замеров тока – 10А MAX.

Для измерения тока черный щуп прикладываете к минусу батарейки, красный – к плюсу.

Фактически при таком измерении вы закорачиваете элемент питания и подключаете его на короткое замыкание.

Чего делать не рекомендуется. Для нормального замера желательно иметь дополнительное сопротивление хотя в 10 Ом и более. Провода щупов имеют гораздо меньшее значение.

Ошибка!

Поэтому при таком способе нельзя измерять большие токи через чур долго.

Даже на дешевой китайской модели есть предупреждающая надпись (не более 10 секунд с перерывом в 15 минут).

Гальванические элементы подобного обращения не любят. Если батарея уже немного разряжена, то после нескольких таких “коротких замыканий” ее придется выбросить.

Это как в анекдоте с ежиком и спичками 😊

Идет ёжик по лесу с коробком спичек. Чиркнул одной, она пошипела и не загорелась - не годная (выбрасывает). Чиркнул другой, та тоже пошипела-подымила и не вспыхнула. Тоже не годная (выбрасывает). Чиркает третьей, та загорается. Он ее тут же тушит и говорит: - О, а эта рабочая! (и засовывает обратно в коробок).

Да и мультиметр может выйти из строя при превышении тока на особо емких банках. Чаще всего сгорает встроенный предохранитель.

Для замера тока достаточно всего пары секунд. После чего убираете щупы и запоминаете показания на табло.

На новой исправной батарейке (1,5V) ток должен быть от 4 до 6А.

Показания от 0 до 3А говорят о том, что батарейка села.

При значениях от 3 до 4А ее можно поставить в маломощные устройства.

Ошибка!

Не вздумайте таким методом проверять мощные АКБ.

Например, сборки для аккумуляторного инструмента, батареи эл.самокатов, велосипедов и уж тем более автомобильные АКБ.

Измерение под нагрузкой

Самым правильным способом является замер параметров под нагрузкой. Так называемый нагрузочный тест.

Раньше, когда еще не были распространены цифровые мультиметры, а использовались по большей части стрелочные (типа Э4304), у них у всех был специальный режим для проверки батареек 1,5В.

Ориентироваться нужно было по самой верхней шкале. Если при замыкании щупов стрелка прибора отклонялась максимально вправо – батарейка считалась исправной (держала нагрузку без особого падения напряжения).

На современных устройствах редко, но все же можно встретить подобный режим. Вот например, моделька от ProSkit.

На ней можно проверить как батарейки 1,5В, так и крону на 9В.

Есть такая функция и на некоторых электронных девайсах (тип DT830E).

Также продаются специальные тестеры нагрузочники. Как для пальчиковых элементов, так и для плоских таблеток.

Хорошо заряженный элемент 1,5V на мультиметре с функцией нагрузочника будет давать ток в 4мА, а новая крона на 9V – 25мА.

Такой тестер работает только с щелочными элементами, на литий-ионных АКБ его использовать не получится.

Самой простой способ проверки любого типа батареек – вставить их в заведомо исправный прибор. Чаще всего фонарик.

У него хороший ток потребления и в случае неисправности элемента питания, все сразу станет ясно-понятно.

По силе свечения лампочки или светодиода определяется ПРИМЕРНАЯ степень заряда или разряда. Для точных измерений без мультиметра не обойтись.

Через светодиод

Плоские батарейки таблетки CR2032 (3V) удобно проверять маленьким единичным светодиодом.

Достать его можно практически из любой китайской игрушки, которая моргает, светится и переливается разными цветами. Например, из машинки или куклы.

Находите на светодиоде плюсовую и минусовую ножку и касаетесь ими корпуса батарейки, вот таким образом.

Как найти на подобном светодиоде плюс и минус? Та ножка, где находится большая пластинка – это минус. Там, где маленькая – плюс.

Ошибка!

Обратите внимание, у красных светодиодов может быть наоборот!

Если перепутаете полярность, ничего конечно, не сгорит, просто светодиод не будет светится. Те батарейки, где свечение будет еле-еле, можете смело выбрасывать, даже если при замерах напряжения они показывали хорошие результаты.

При этом красный светодиод очень критичен к току. И там, где зеленый, синий и другие загорятся, красный может и не работать!

Поэтому, когда горит красный, батарейка однозначно исправная.

Тест на прыгучесть

А как отличить хорошую батарейку от разряженной, если под рукой в данный момент нет ни фонарика, ни тестера?

Элементарно. Просто ориентируйтесь насколько высоко будет отскакивать батарейка после ее падения на ровную твердую поверхность.

Новые заряженные банки после того, как вы их бросаете на твердое основание, практически не отскакивают вверх. А вот “севшие”, подпрыгивают как теннисные мячики (БУМ-БУМ-БУМ).

По высоте отскока можно попытаться определить, насколько она разряжена – наполовину или полностью.

За счет чего это происходит?

Ошибка!

Кто-то полагает, что при разряде у батарейки изменяется вес или смещается центр тяжести.

Это далеко не так. Да, по весу можно узнать о качестве новой банки.

При всех одинаковых параметрах более качественная будет весить немного больше.

Но так можно ориентироваться только при покупке и выборе новых элементов питания.

Научное объяснение

Что касается подпрыгиваний, то научное объяснение здесь следующее.

Щелочная батарейка имеет положительный анод (цинк) и отрицательный катод (диоксид марганца).

Изначально внутри нового заряженного элемента находится гелеобразная масса. При сбрасывании батарейки с высоты она амортизирует весь удар и принимает его на себя.

При постепенном разряде цинк превращается в оксид цинка (твердое вещество). Чем больше разряжена батарейка, тем больше в ней оксида цинка, который заполняет все внутреннее пространство банки.

Между частичками оксида цинка возникают мостики, напоминающие множество пружинок.

Такой химический элемент (оксид цинка) даже специально добавляют в мячики для гольфа.

Данный тест хоть и самый простой, но ориентироваться на 100% по нему не стоит. По возможности обязательно перепроверяйте полученные результаты тестером.

Дело в том, что нередко прыгучесть зависит от формы “днища” батарейки. Если оно будет плоским и идеально ровным, то и прыгать такому элементу будет проблематичнее.

В случае выпуклого основания, повышается и прыгучесть.

Более того, подобный фокус применим не ко всем батарейка. Все зависит от их начинки.

Если там изначально набор из нескольких “таблеток”, а не гелеобразная масса, то и вести себя они будут совсем иначе.

Плохо что нельзя проверить на прыгучесть аккумулятор от машины 😊 Хотя и здесь у автолюбителей есть свои оригинальные методы.

Как узнать заряд в обычной батарейке. Как проверить емкость заряда батарейки мультиметром

Портативные аккумуляторы используются сегодня повсюду. Поскольку до микроядерных источников энергии нам ещё далеко, проблема износа элементов питания волнует многих. В особенности это касается обладателей смартфонов и других девайсов , использующих АКБ. Полезно знать, как проверить пальчиковый аккумулятор или батарею телефона на работоспособность.

Как проверить пальчиковые аккумуляторы? Для начала следует разобраться, действительно ли это перезаряжаемый элемент питания, или обычная батарея формата AA либо AAA. Отличить их легко. Кроме того, что два вида батареек различаются по цене (аккумуляторы дороже), они имеют особую маркировку. Надпись «Rechargeable» означает перезаряжаемый. «Donotrecharge» - не перезаряжать.

Ещё один показатель - энергоёмкость. Она выражается в mA/h. Достаточно знать: если эта единица указывается на элементе питания, значит, это точно мини-аккумулятор. Отличить можно и по вольтажу. При измерении мультиметром простая батарейка покажет 1,6 В, а перезаряжаемая 1,2 В. Как это сделать, читайте далее.

СОВЕТ. Не стоит выбрасывать гальванические элементы после того, как они «сели». Но и не вздумайте их заряжать. Можно использовать их повторно на устройствах меньшей мощности, так как заряд, скорее всего, ещё остался.

Как проверить работоспособность?

Проверять остаточную ёмкость пальчиковых аккумуляторов нужно.

  • Если она слишком мала, вы зря пользуетесь источником электричества, так как проще заменить его новым.
  • Устройства, питающиеся от таких батареек, могут работать хуже.

Наиболее эффективная проверка осуществляется специальным прибором - мультиметром. Конечно, вы можете делать её, замеряя время работы мини-аккумулятора в бытовых устройствах. Но прибор даст более точную информацию. Всем, кто не имеет дома мультиметр, стоит им обзавестись. Ведь он может не только для этих целей, а также для других, более серьёзных, с которыми все рано или поздно сталкиваются:

  • измерение напряжения розетки;
  • работоспособность электроприборов;
  • место разрыва электрического кабеля.

Проверяем заряд пальчикового аккумулятора.

  1. Включаем мультиметр, ставим значение «Постоянный ток - Амперы».
  2. Первый щуп вставляем в порт COM, второй - в 10ADC.
  3. Ручку поворачиваем в положение DCA либо DAC.
  4. Ставим максимальное значение от шести до десяти Ампер, главное - не больше.
  5. Щупы подносим к контактам батарейки. Здесь всё, как учили в школе: плюс к минусу, минус к плюсу.
  6. Замер производим за 0,5–1 секунду. Больше не стоит, так как возникает риск испортить АКБ.
  7. Смотрим ампераж по результатам проверки. Естественно, чем он выше, тем лучше.
  8. Работа с мультиметром закончена.

На основании этих данных можно делать вывод о том, где использовать мини-аккумулятор. Помогут инструкции используемых устройств. В них написано, при каком ампераже они работают.

Мобильные устройства

Также важно знать, как измерить ёмкость аккумулятора на телефоне или планшете. Износ элементов питания неизбежен и с годами может составлять до 50%. Как правило, ресурс существенно сокращается за 2–3 года.

Измерение ёмкости АКБ проводится в мАч, как уже было сказано выше. Несмотря на то что современные девайсы держат заряд существенно меньше , показатели ёмкости на них только увеличиваются. Быстрый же расход энергии достигается за счёт использования беспроводных сетей, приложений, которых старые мобильники не знали. На новых гаджетах ёмкость составляет от 1500 мАч и более.

Определяем изношенность

Определить сильный износ АКБ можно и без специальных приборов. Если батарея имеет вздутия, в целом деформирована, то нужно немедленно прекратить её использование. В противном случае есть риск, что большой урон получит и сам мобильник. Например, аккумулятор телефона «протечёт»: из него выльется электролит и повредит микросхемы. Быстрая разрядка девайса также свидетельствует об изношенности элемента питания.

Так выглядит испорченный аккумулятор телефона

Провести измерение изношенности батареи на смартфонах и планшетах можно, не применяя мультиметр. Для этого есть специальные приложения, которые позволяют как проверить аккумулятор на Android, так и на iOS.

На Андроид такая программа уже включена в систему. Для её активации необходимо ввести цифровой запрос: *#*#4636#*#*. После выбрать пункт «Информация о батарее». В нём будут выведены подробные данные о АКБ.

Их же можно узнать, скачав приложение Battery. На iOS существует утилита, которая называется BatteryCare. Она также сообщит подробную информацию о батарее.

Если ваш мобильник не обладает операционной системой, для проверки подойдёт мультиметр или тестер. Как им пользоваться, указано в начале статьи. Просто контакты расположены близко друг к другу, и прикладывать к ним щупы нужно более аккуратно и осторожно.

Теперь вы знаете, как проверить ёмкость пальчиковых аккумуляторов или аккумуляторов у телефона. Не забывайте следить за «здоровьем» элементов питания своих устройств. Так они (устройства) прослужат гораздо дольше.

Как известно, срок службы батареек различен и когда выходит из строя одна, это влечет за собой прекращение работы всего электронного прибора в независимости от того, остались в нем рабочие батарейки, или нет. Поэтому очень важно уметь определять емкость заряда, чтобы понять, можно ли использовать севшую батарейку в оборудовании с меньшими показателями потребляемой мощности или ее пора утилизировать. Как проверить батарейку – в этой статье.

Как проверить работоспособность батарейки?

  1. Для этого понадобится такое устройство, как мультиметр. Присоединить щупы тестера к , соблюдая полярность, то есть плюс к плюсу, а минус – к минусу. Установить переключатель рода работ на значение «Амперы – постоянный ток». Положение «Вольты» для проверки батареек не используется.
  2. Тем, кто интересуется, как проверить батарейки в домашних условиях по напряжению, необходимо включить нагрузочный резистор. Значительное входное сопротивление можно обеспечить именно включением тестера в режим измерения напряжения. С минимальной нагрузкой батарейка отобразит практически полное, либо абсолютно полное напряжение. В случае, если неисправную батарейку установить в любое устройство, то напряжение тут же пойдет на спад.
  3. Тем, кто интересуется, как проверить, работает ли батарейка, необходимо переключить тумблер, ответственный за род работ, в режим постоянного тока на максимальный предел, то есть установить напротив надписи на устройстве «Режим проверки постоянного напряжения». Коснуться щупами выводов батарейки буквально на 1–2 секунды, успев зафиксировать показания мультиметра. Дольше держать не стоит из-за опасности короткого замыкания, что может негативно сказаться на функционировании источника питания. Снять показания тока с прибора для определения пригодности батарейки.
  4. Спрашивающим, как проверить емкость батарейки, выводы о ее работоспособности можно сделать, исходя из следующих данных: величина тока в пределах 4–6 Ампер характерна для нового источника питания, тока в пределах от 3 до 4 Ампер хватит, чтобы обеспечить питанием портативную аппаратуру, хотя и ненадолго. Если тестер выдал результат от 1,3 до 2,8 Ампер, то батарейку можно вставить в аппаратуру с низким потреблением тока, например, пульт дистанционного управления.

Если наряду с новыми батарейками есть и такие, у которых величина тока составляет от 0,7 до 1,1 Ампера, то не стоит торопиться их выбрасывать. Такой севший источник питания можно установить в прибор совместно с новым и обеспечить его качественную работу.

У всех дома наверняка есть некоторое количество батареек для пультов, фонариков и других приборов. Все они хранятся, как правило, навалом. В каком состоянии каждая из них большой вопрос. Какой элемент питания выкинуть без жалости, а какой ещё может послужить, попробуем разобраться вместе с вами.

К тому же.
В разных устройствах, где применяются батарейки, используется их разное количество. От одной до нескольких. И в тех устройствах, где батареек больше одной, разряд элементов питания происходит крайне неравномерно в большинстве случаев.
Часто получается, что «садится» одна батарейка, а удалять их из устройства приходится все, потому что прибор уже не может нормально функционировать, так как элементы питания, как правило соединяются последовательно и повреждение одного из них влечёт за собой отказ всей цепочки питания.

Кто – то использованные батарейки сразу выкидывает, а большинство всё же складывает их в укромный уголок и это оправдано, потому что их, если нормально рассортировать, то можно ещё использовать в устройствах «рангом» пониже.

Насобираем все батарейки, какие найдём, не зависимо от размера и формы, чтобы устроить нечто вроде конвейера проверки или "кастинга", кому как нравится.

На любом рынке продаётся большое количество всевозможных тестеров для проверки батареек. Например, такой.


Светодиодный тестер для батареек.

Такой тестер совершенно бесполезен, он не может дать никакого представления об оставшемся заряде батарейки, и светодиод в нём будет светиться даже на полностью не пригодном элементе питания. Годен он только в качестве брелка.


Светодиод светится на разряженной батарейке.


Стрелочные тестеры, как на фотографии могут дать приблизительную информацию о годности батареек (либо годятся - либо нет) и без всякой гарантии качества измерений.


Более совершенный цифровой тестер, показаниям которого уже можно немного верить, но и стоит он гораздо дороже и по стоимости приближается к мультиметру.

Ну а самые точные данные по состоянию ваших батареек может дать вам мультиметр, пусть даже не профессиональный и дешёвый, купленный на рынке, но лучше, если у него будет функция измерения тока до 10 ампер, как на фотографии ниже.


Не очень дешёвый мультиметр и годится для тестирования батареек не только по напряжению, но и по току.
Чтобы начать тестирование наших элементов питания, проведём предварительный "кастинг". Удалим все батарейки со следами утечки электролита и с помятыми корпусами.

Для предварительной сортировки батареек на рабочие и утиль, ставим переключатель на измерение напряжения, на 2 вольта. И в зависимости от показаний мультиметра производим сортировку.

Прибор показывает 0.8 вольт и менее - в утиль, без всякой жалости.
От 0.8 до 1.1 - пока отложим в отдельное место, в следующей статье и видео я расскажу, что с ними можно делать дальше.
Если напряжение 1.1 - 1.2 вольта - ещё немного послужит, например, в светодиодном фонарике с маломощными светодиодами или каком-то не очень важном пульте, но нужно учитывать, что пульт будет работать на пониженной дистанции.

Батарейки ограниченно годные требуют постоянного контроля, потому, что электролит из них может вытечь в любой момент и повредить устройство, в котором они находятся. По этой причине такие батарейки не рекомендуется оставлять в приборах на длительный период.
Хранить такие батарейки следует в пластиковой ёмкости, во избежание утечки электролита.


Ограниченно годная батарейка.
1.2 до 1.35 вольта - будет работать дольше.
От 1.35 вольта и выше – можно применять без ограничений.

Сортировка батареек по напряжению не может точно ответить на вопрос о степени заряда оставшегося в батарейке и даёт представление всего об одном параметре, о напряжении этого элемента.

Можно на много более точно определить состояние элемента питания, если замерить ток, который может дать батарейка. Этот параметр гораздо лучше характеризует возможность батарейки для дальнейшего использования.

Для измерения этого, переключаем мультиметр на режим измерения тока до 10 ампер (если в приборе есть эта функция) и переставляем щуп в соответствующее гнездо. К батарейке присоединяем щупы максимум на 2 секунды (батарейка фактически работает в режиме короткого замыкания и это для неё очень вредно). И смотрим ток.


Новая батарейка.


Ограниченно годная и может поработать в пульте.


В сторонку для определения её будущей судьбы.


Даже самую "дохлую" батарейку можно кратковременно "оживить", если хорошо помять её корпус. Но опасность утечки электролита из этой батарейки возрастает многократно и поэтому пользоваться этим методом можно только в самом крайнем случае, когда другого выхода нет, например на рыбалке.

Также "взбодрить" на короткое время батарейку можно, если её прогреть, но осторожно. Помните, что эти действия ведут к повышению риска утечки электролита, а значит и порчи прибора, в котором находятся эти «оживлённые» батарейки, потому что электролит является очень едким веществом и очень быстро разъедает разные конструкционные материалы.

Батарейку можно зарядить, но это тема следующей публикации.

Смотрите видео проверки батареек, в котором наглядно показано преимущество сортировки батареек по току.

Удачи вам в ваших делах.

Мультиметр – это уникальный, незаменимый и простой прибор, встретить который можно во многих домах. С его помощью проводится множество измерений. Одно из них позволяет проверить батарейку мультиметром. Разберем проведение этого измерения более подробно.

Как правильно выполнить замеры мультиметром

Проблемы, которые можно определить с помощью прибора:

  • обозначить участок порыва электропроводки или подводящего кабеля;
  • проверить значение напряжения в электрической сети;
  • выполнить проверку наличия фазы в розетке или на выключателе;
  • замерить уровень сопротивления электропроводки и различного оборудования;
  • понять работает ли электрическая лампочка или приборы;
  • замерить уровень заряда аккумулятора и батарейки;
  • проверить емкость аккумулятора телефона;
  • узнать напряжение в сети, для предотвращения поломок электрооборудования.

Список можно продолжить, область применения тестера обширная. Но следует ответить на главный вопрос.

Работу можно разделить на несколько этапов:

Выставляем на панели управления значение измерения постоянного тока, перед этим выставив наиболее высокий показатель измерения нашего мультиметра.

Затем, на небольшой отрезок времени касаемся разнополюсных контактов элемента питания. Тестер выдает показание значения величины силы тока. При значении не выше 4 Ампер, но не ниже 2 Ампер – такой пальчиковой батарейкой можно еще долго пользоваться в различных приборах и оборудовании.

При показании результатов измерения ниже этого значения, но не меньше Ампера – ее можно смело поставить в пульт управления оборудованием дома.

Нетрадиционный способ проверки батарейки

Как проверить без прибора, заряжен элемент питания или нет. Поднимите его на несколько сантиметров от стола и отпустите. Если батарейка упала – значит, она разряжена, а если осталась стоять – заряжена.

Объясняется это достаточно просто. Гель, находящийся в алколиновом элементе при разрядке высыхает и становится порошком. Центр тяжести смещается и батарея падает. Этот метод интересен, но научно не утвержден.

Выполнение всех измерений требует некоторых навыков. Здесь пригодятся рекомендации от опытных специалистов по правильной работе с прибором, а также по использованию и безопасной утилизации батареек.

  • Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
  • Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
  • В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
  • Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
  • Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Достаточно большое количество устройств и приборов, будь то дома или на работе, используют в качестве источника питания пальчиковые элементы и их разновидности. Рано или поздно становится вопрос, как проверить аккумулятор, как измерить емкость и определить работоспособность батарейки и целесообразность дальнейшего ее использования.

Аккумуляторные и обычные батарейки

Принципиальным отличием акб от обычной батарейки является возможность подпитки элемента, используя специальное устройство. Задавшись вопросом, как проверить емкость аккумулятора, достаточно взглянуть на сам элемент – на корпусе такой батареи отображена ее емкость, выраженная в mAh (миллиампер/час). На всех аккумуляторах, начиная от микро пальчикового до аккумулятора телефона, должна быть указана емкость. Поскольку аккумулятор телефона имеет ряд особенностей в строении, то целесообразно рассматривать только цилиндрические элементы питания.

Гальванические элементы бывают щелочными (алкалиновыми) и солевыми. Химические реакции, происходящие внутри таких батареек, являются необратимыми, что свидетельствует о невозможности восстановить батарейку, израсходовавшую свой заряд, хотя при большом желании такие батарейки можно нагреть феном, побить молотком, подключить к зарядному устройству, что приведет к восстановлению до 15% емкости. Однако такие операции стоит проводить на свой страх и риск, поскольку при таких манипуляциях корпус батарейки может разгерметизироваться и может произойти химический ожог рук либо другие неприятности.

Советы:

  • Не рекомендуется хранить разряженные батарейки в корпусе электроприбора либо рядом с другими предметами, ввиду возможности вытекания электролита и порчи окружающих предметов;
  • По причине своей токсичности элементы питания необходимо утилизировать в специально отведенных местах, а не выбрасывать в обычные мусорные баки. Месторасположения таких мест легко узнать с помощью интернета.

Проверка заряда элемента питания

Существует несколько способов, отвечающих на вопрос, как проверить заряд батарейки с помощью дополнительных приборов и без них.

С помощью мультиметра без нагрузки

Наиболее достоверными измерениями будут проведенные с помощью тестера. Первоначально целесообразно провести измерения без нагрузки с целью исключения изначально севших элементов питания.

Порядок проведения измерений:

  1. Выбрать режим работы тестера, предназначенный для измерения постоянного напряжения;
  2. Зафиксировать предел измерений – 20В;
  3. Приложить щупы тестера к контактам проверяемой батарейки и определить напряжение;
  4. Зафиксировать показания мультиметра.

Измерения тестера свидетельствуют:

  • При напряжении на батарейке более 1,35В ее можно использовать в любом домашнем электроприборе;
  • При показаниях тестера в диапазоне 1,2-1,35В питающий элемент будет полезен для менее требовательных устройств;
  • Показания мультиметра менее 1,2В свидетельствуют о непригодности элемента для дальнейшего использования.

Вопрос, как проверить батарейку тестером, раскрыт, но данный способ измерения характеризует только ЭДС или разность потенциалов батарейки, более точно проанализировать состояние элемента питания возможно при подключении к нему некоторой нагрузки.

С помощью мультиметра с нагрузкой

В качестве нагрузочного элемента целесообразнее всего использовать обычную лампочку от фонарика, потому как она обеспечивает наличие необходимого тока величиной 100-150мА.

Чтобы проверить батарейку мультиметром, необходимо:

  1. Соединить щупы тестера с контактами элемента питания;
  2. Параллельно подключить лампочку и подождать 30-40 секунд;
  3. Зафиксировать полученный результат.

Вывод из проверок батареек мультиметром:

  • Показания в 1,1В и ниже характеризуют тестируемый элемент как непригодный для дальнейшего использования;
  • Пригодным для использования в фонарике или пульте дистанционного управления считается элемент с величиной напряжения до 1,3В;
  • При величине напряжения от 1,35В есть возможность применять батарейку в любых электроприборах.

Путем измерения силы тока

Измерения таким путем хоть и наиболее точные, но крайне негативно влияют на длительность функционирования батарейки в целом. Этот метод применим для новых элементов питания и позволяет оценить их мощность сразу при покупке.

Методика проведения тестирования батарейки мультиметром:

  • Выбрать режим работы мультиметра, предназначенного для измерения максимального значения постоянного тока;
  • На короткое время приложить щупы к контактам элемента питания;
  • Зафиксировать показания тестера.

Нормальная величина тока для новой батарейки составляет 4-6А. Показания от 3А до 3,9А свидетельствуют о сниженном эксплуатационном ресурсе, однако, элемент можно применять в электроаппаратуре. При величине тока от 0,7А до 1,1А аккумулятор способен удовлетворить устройства с низким энергопотреблением.

Проверка без мультиметра

Сталкиваясь с проблемой, как проверить батарейку без прибора измерений, не стоит отчаиваться. При необходимости можно проверить заряженность батарейки и без мультиметра. Для проведения такой проверки необходимо поднять элемент над ровной горизонтальной поверхностью на высоту порядка 2-3 см и аккуратно отпустить. С большой вероятностью разряженная батарейка отскочит от поверхности и упадет горизонтально. Заряженная батарейка упадет с более глухим звуком и останется в вертикальном положении.

Объяснение такому поведению элементов питания довольно простое. Если батарейка новая, то внутри нее находится электролит в виде геля. При ударе батарейки о поверхность гель гасит удар, и батарейка не отскакивает. В случае если батарейка разряженная, то ввиду химических реакций гель переходит в более твердое состояние. При ударе о поверхность батарейка амортизирует и отскакивает от нее. Такой метод определения заряда батареек менее точный, но при необходимости и он может помочь.

Предоставленная информация знакомит с элементами питания для электроприборов и устройств, их строением и особенностями эксплуатации и утилизации. Рассмотренные методы расскажут, как проверить емкость батарейки, работоспособность батареек с помощью дополнительного оборудования и без него.

Видео

Как проверить заряд батарейки мультиметром: быстро и просто

Существует много видов батареек. Все они отличны по цене и техническим характеристикам. Но всегда есть риск купить некачественные или неработающие компактные элементы питания, поэтому необходимо уметь проверять их работоспособность. Также можно тестировать и завалявшиеся дома батарейки (некоторые из них, возможно, еще живы). Разберемся, как проверить батарейку мультиметром и в каком случае она может быть пригодна для работы.

Проверка заряда без нагрузки

Этим способом вы сможете обнаружить уже непригодные элементы.

Вам нужно:

  • настроить мультиметр в соответствии с величиной постоянного напряжения;
  • поставить ограничение измерения 20 В;
  • измерить напряжение, соединив щупы устройства с контактами элемента;
  • зафиксировать результат тестера.
  • В зависимости от напряжения можно определить работоспособность:
  • выше 1,35 В – заряд пригоден для стабильной работы каждого устройства;
  • ниже 1,35 В, но более 1,2 В – подойдет устройствам, потребляющим мало энергии;
  • ниже 1,2 В – смело утилизируйте.

Однако чтобы в полной мере оценить батарею, необходима проверка под нагрузкой. Для элементов с зарядом ниже 1,2 В операция бесполезна.

Проверка электрических батареек мультиметром под нагрузкой

Элементы с зарядом больше 1,2 В проходят испытание еще раз, но теперь уже под нагрузкой. В качестве нагрузки может выступать простой фонарик с лампочкой. Размер силы тока – 100-200 мА (общая величина у большого количества сегодняшних электроустройств стандартной мощности).

Чтобы качественно проверить батарейку мультиметром, необходимо:

  1. образовать связь щупами тестера и контактами батареи;
  2. подсоединить параллельно нагрузку и ждать в течение 30-40 с.;
  3. определить результат.

В соответствии с ним батарейки:

  1. с показателем 1,1 В и ниже – уже непригодны;
  2. от 1,1 В до 1,3 В – могут применяться в малопотребляющих энергию электроприборах;
  3. от 1,35 В и выше – подходят для всего.

Проверка батареек способом измерения силы тока

Такой способ подойдет для только что купленных батареек, который позволяет измерить их мощность на начальном этапе.

Для этого:

  • мультиметр должен быть подключен для измерения постоянного тока;
  • поставить ограничитель измерения на максимум;
  • измерить напряжение, соединив щупы устройства с контактами новой батареи;
  • дождаться момента, когда на индикаторе отобразится самое большое значение электричества, щупы удалить.

Показатель величины тока следующие:

  • 4-6А – норма;
  • 3-3,9 А – ресурс элементов питания уменьшился, пригоден для портативной аппаратуры;
  • 1,3-2,9 А – применять в бытовых устройствах противопоказано, только для устройств с малым
  • потреблением электроэнергии;
  • 0,7-1,1 А – только для приборов с низким уровнем потребления электричества, снижает уровень работы установки. Применять только в крайнем случае.

Полезные советы

Своевременно проверяйте и регулярно распределяйте батареи, завалявшиеся в помещении. Рассортированный элемент может сослужить хорошую службу, если у вас не окажется нового.


Если прибор на нескольких батарейках не работает, это не значит, что все батарейки в них сели полностью. Как правило, они разряжаются не в одно время. Проверка поможет найти элементы, пригодные для дальнейшей эксплуатации.

Воздержитесь от хранения дома отживших батареек. Особенно важно не оставлять их внутри аппаратуры. Заряд может протекать. Электролит, содержащийся в нем, может стать причиной поломки внутренних деталей.

Даже не пробуйте деформировать оболочку батареи. Иначе содержащаяся там кислота или щелочь, попав на кожу, оставит химический ожог.

Без мультиметра

Есть простой народный способ, как проверить емкость батарейки, если под рукой у вас не нашлось мультиметра. Вертикально сбросьте батарею с высоты 20 см на пол или другое жесткое покрытие (стол, табурет). Следите за изделием. Батарейка при ударе отскочила вверх на несколько сантиметров, значит – разряжена. Если наоборот, упала на бок, не отскочив, – заряжена.

Смысл в том, что гель, содержащийся внутри элемента писания, со временем высыхает. Пока его в батарейке достаточное количество, при падении он смягчает удар, и элемент просто заваливается на бок. У севшего изделия высохший гель гасить кинетическую энергию уже не в состоянии. Способ занимателен, но не всегда срабатывает.

Нужно ли утилизировать батарейки

Использованные заряды не следует отправлять в урну и тем более спускать в канализацию. Со временем оболочка элемента начинает разлагаться. Внутреннее наполнение вредно и для атмосферы, так и для человека. Поэтому следует узнать места сбора использованных аккумуляторов и отвозить их туда. После их ожидает утилизация или переработка.

Где можно использовать подсевшие батарейки

Батарейки, которые уже отслужили свое в первом бытовом устройстве, если они еще пригодны, могут получить вторую жизнь в менее требовательных приборах. Это могут быть, например, настенные часы или обычный карманный фонарик, плеер или GPS-навигатор, пульт дистанционного направления или другая портативная аппаратура, потребляющая небольшое количество энергии.

Главное, никогда не забывать проверять подсевшие батарейки. Возможно, какая-то из них еще длительное время будет служить вам верой и правдой.

Можно ли зарядить батарейки, как аккумуляторы?

Выбор батареи, которую можно реанимировать после разрядки с помощью зарядного устройства, не составит труда. Пусть внешне такой элемент ничем не отличен от одноразового. Однако все, что вам нужно, – разобраться в надписях на товаре.

В этом случае знание английского необязательно. Необходимо лишь запомнить надпись «rechargeable» на упаковке, что значит – «перезаряжаемый». Напротив, сочетание «do not recharge» сообщает потребителю о том, что батарея не подлежит повторной эксплуатации.

Еще один отличительный знак. На упаковке перезаряжаемых батареек вы можете встретить значение емкости элемента. Она выражается в mAh (миллиампер/час). У стандартного одноразового заряда данный параметр отсутствует.

Если ваша батарея все же оказалась перезаряжаемой, то перед повторным зарядом элемента его обязательно нужно использовать на максимум, разрядить до нуля. Настоятельно не рекомендуется подключать к питанию не севшие до конца батарейки, так как они «запомнят» пределы своей работоспособности. Это приведет к сокращению фактической емкости батареи, быстрой разрядке и уменьшению срока службы.

Заряжаем аккумулятор правильно

Возьмите блок питания и подключите его к сети.С помощью проводов присоедините элемент к адаптеру. Не забывайте соблюдать полярность: минус к минусу, плюс к плюсу! Ее обычно указывают сверху или сбоку батарейки. Нагрейте аккумулятор до 50 С°, отключите от розетки и охладите его. На протяжении 2 мин подсоединяйте зарядное устройство к сети и сразу выключайте. Выполнив все шаги, положите батарею в морозильную камеру на 15 мин. Теперь вы точно знаете, как проверить заряд батарейки, стоит ли дать им второй шанс, и что делать с элементом питания после его разрядки.

Как проверить заряд батареек | Каталог цен e-Katalog

Аккумуляторы можно заряжать неоднократно, а одноразовые источники энергии, использовав по максимуму, утилизировать в соответствии с требованиями.

Типы батареек

Отличия обычных батареек от аккумуляторных

Можно ли зарядить обычную батарейку

Гальванические элементы бывают щелочными (алкалиновыми) и солевыми. Химические реакции, происходящие в них, необратимые. Поэтому вопрос о том, как зарядить батарейку, остается без ответа. Некоторые «Кулибины» пытаются вдохнуть новую жизнь в изделие с помощью обычного сетевого зарядного устройства, оголив его контакты и приложив к контактам батарейки, но такие попытки дают сильный нагрев элемента и могут закончиться взрывом, ожогами рук и иными неприятностями. Хотя, справедливости ради, стоит сказать, что батарейку таким образом иногда удается восстановить, но не более чем на 15%, поэтому овчинка выделки не стоит. Можно еще нагреть батарейку феном, побить молотком или просто постучать ею по твердому, но и эти способы малоэффективны и иногда опасны.

Строение батарейки

Как зарядить аккумуляторную батарейку

Совсем другая история с аккумуляторными элементами — их можно подпитать, используя специальное зарядное устройство. Определить в магазине, какие батарейки можно заряжать, а какие нет, несложно. Для этого достаточно внимательно рассмотреть упаковку.

На заряжающихся модулях, в отличие от обычных, есть надпись mAh, которая расшифровывается как «миллиампер в час» и обозначает емкость. Чем выше емкость аккумуляторной батареи, тем дольше ее рабочий цикл до подзарядки. На корпусе такого модуля пропечатывается слово «rechargeable», что в переводе с английского значит «перезаряжаемый». Аккумуляторы стоят намного дороже обычных батареек, хотя и последние могут быть не из дешевых, особенно если речь идет об алкалиновых элементах. Если на товаре присутствует надпись «do not recharge», то это значит, что модель не восстанавливаемого типа, и цикличной подпитке не подлежит.

Аккумуляторы

У гальванических и аккумуляторных моделей разное напряжение: 1,5V и 1,2V соответственно. Об этом тоже есть надпись на корпусе, но можно проверить и самому, имея мультиметр, или в случае с аккумуляторами — «умное» зарядное устройство.

Итак, отвечая на вопрос, как зарядить пальчиковую батарейку, резюмируем:

  • Обычная батарейка подзарядке не подлежит, хотя может быть частично восстановлена кустарными методами. Довольно быстро израсходовав заряд в мощном электроприборе, она еще может послужить в устройстве малой мощности. После этого подлежит обязательной утилизации. При этом, щелочные элементы, как правило, более «долгоиграющие», чем солевые. За редким исключением. Но тогда свою роль играют бренд и стоимость.
  • В аккумулятор после выработки можно «вдохнуть» новую жизнь путем зарядки, и так много раз подряд. Современные аккумуляторы рассчитаны в среднем на 1000 циклов перезарядки. А чем больше заявленная для них емкость, тем выше шансы длительной работы в требовательных приборах.

Понимание вышеизложенного позволяет выбрать оптимальный для своих приборов источник электричества, позаботившись тем самым о его длительном функционировании.

Как проверить заряд обычной батарейки?

Со временем в каждом доме скапливается большое количество использованных батареек. Не спешите их выбрасывать. Некоторые действительно придется утилизировать, но добрая часть еще пригодится в бытовых приборах: плеерах, фонариках, пультах ДУ. Чтобы сортировать источники энергии, необходимо разобраться, как проверить батарейку.

Мультиметром

Первый и самый верный способ: с помощью мультиметра. Для начала можно провести тест без нагрузки, сразу исключив из общего количества непригодные батарейки. Мультиметр включается, выбирается режим для измерения напряжения, устанавливается граничный предел 20V. Далее прикладываем щупы к контактам батареи и смотрим, какое значение высветилось на экране.

Проверка мультиметром без нагрузки

Остаточный ресурс элемента питания определяется показаниями тестера:

  • напряжение более 1,35 В — батарейку можно ставить в любой домашний электроприбор;
  • показатели находятся в диапазоне 1,2 В – 1,35 В — элемент подойдет для менее требовательных устройств;
  • значение меньше 1,2 В — продукт остается только выбросить, под нагрузкой его тестировать бессмысленно.

Очевидно, нет никаких сложностей в том, как проверить батарейку тестером. Также просто выполняется процедура с нагрузкой, например, с применением лампочки. Тест покажет вольтаж изделия, если вставить ее в электрическое устройство. Это поможет определить, в каком приборе источник энергии еще сможет принести пользу.

Рассмотрим по порядку, как проверить батарейки тестером под нагрузкой:

  • Необходимо приложить щупы мультиметра к контактам исследуемого модуля питания.
  • Параллельно подсоединить нагрузку (можно небольшую лампочку) и подождать секунд 30.
  • Посмотреть результат.
  • Сортировать батарейки по следующим признакам: с зарядом 1,1V и ниже только утилизировать, с зарядом до 1,3V можно применить в фонарике, пульте ДУ. Если в батарее заряд составляет 1,35V, то ее можно использовать в часах, плеерах, фотоаппаратах и других устройствах.
Проверка мультиметром с нагрузкой

Без мультиметра

Если под рукой тестера не оказалось, можно проверить батарейку на работоспособность более простым, но менее точным способом. Для этого нужно поднять ее перпендикулярно горизонтальной твердой поверхности на высоте 2 – 3 см и аккуратно отпустить.

Если батарейка рабочая, то она упадет с твердым звуком и, скорее всего, останется стоять. Выработанный элемент издаст при падении приглушенный звук и опрокинется.

Если метод не помогает, увеличьте высоту падения батарейки до 20 см. Заряженный элемент просто упадет на бок, а вот разряженный может несколько раз подскочить и отлететь от места падения на несколько см. Бытует мнение, что данный способ проверки работает только с алкалиновыми батарейками, но точного подтверждения этому нет.

Ну, и самый простой метод проверить работоспособность батарейки, это вставить ее в тот или иной прибор, например, в пульт, который требует минимального остаточного ресурса для работы. Если батарейки не работают в пульте, их можно смело выбрасывать.

Заряжаем аккумулятор правильно

Даже самые качественные гальванические модули достаточно быстро исчерпывают свой заряд. Другое дело — аккумуляторные. Они будут служить намного дольше, особенно если знать, как заряжать аккумуляторные батарейки правильно.

Восстанавливаемые модули классифицируются в зависимости от основного материала и бывают:

Для восполнения в них энергии продаются зарядные устройства, как обычные, так и «умные». Вторые, как правило, имеют более расширенный функционал: тест и восстановление емкости, предварительный разряд, капельный заряд, выявление нерабочих аккумуляторов, защиту от перезаряда и т.д. Каждое зарядное устройство имеет свою силу тока заряда, от которой зависит время зарядки аккумуляторов.

«Умное» зарядное устройство

В этой связи, несложно посчитать, сколько заряжать аккумуляторные батарейки тем или иным устройством. Для этого воспользуйтесь следующим расчетом: разделите заявленную емкость батареи на числовой показатель тока заряда, затем результат умножьте на 1,4. Такая формула подойдет для всех элементов.

Кроме того, существует ряд правил, соблюдение которых поможет продлить жизнь аккумулятору и обеспечить его продуктивную работу.

  • Чем выше сила тока заряда, тем быстрее не только время зарядки, но и износ аккумулятора. Поэтому, следует определиться, что для вас важнее: скорость зарядки или срок жизни аккумулятора, и уже в соответствии с этим выбирать зарядное устройство.
  • Любой новый аккумулятор, кроме литиевого, нуждается в формовке. То есть, его нужно полностью разрядить, а потом зарядить, и так 3 – 4 раза. Это важно для того, чтобы аккумулятор раскрыл свой потенциал, а заряд сохранялся в полной мере после всех следующих циклов. Устройство и принцип литиевых аккумуляторов не требует соблюдения данного правила. Для них куда более важно, часто не допускать полной разрядки, достаточно делать это раз в два месяца, а заряд держать в пределах 20 – 80%.
  • «Умершие» аккумуляторы часто можно восстановить с помощью «умного» зарядного устройства, поддерживающего режим восстановления емкости.
Обычное зарядное устройство

Вот и все. Мы рассмотрели способы, как проверить заряд обычного пальчикового элемента и как зарядить аккумуляторные батарейки. Как видим, эти несложные процедуры позволяют максимально использовать энергию портативных блоков, экономить денежные средства, бережно относиться к электрическим устройствам и вовремя утилизировать непригодные изделия.

Читайте также:

Пятерка 4К-телевизоров большой диагонали за умеренную цену
55-дюймовые модели с ультравысоким разрешением экрана под эгидой доступности. Электричество круглый год: пятерка лучших инверторных генераторов
С приходом холодов чрезвычайно критичны перебои с электроснабжением в частном секторе. Конкуренты электрочайникам: ТОП-5 лучших термопотов
Более вместительные, удобные, экономичные и функциональные приборы на замену чайнику. По льду, как по асфальту: премиальная зимняя шипованная резина
Шипы противоскольжения работают на манер "когтей", буквально впиваясь в лед. Полезный обед для домашнего любимца: ТОП-5 сухих кормов премиум-класса для щенков
Полезные и вкусные снеки на каждый день: ваш четвероногий друг скажет вам спасибо.

Как проверить пальчиковый аккумулятор на исправность. Как измерить емкость аккумулятора мультиметром: пошаговая инструкция

Мультиметр – это легкое переносное устройство поможет водителю следить за состоянием аккумулятора в машине благодаря регулярной проверке. Он многофункциональный, так как одновременно используется, как вольтметр, амперметр и омметр.

Аккумулятор с полным зарядом освобождает водителя от проблем, связанных с заводом двигателя автомобиля, особенно в зимний период. Чтобы избежать «чихания» мотора, когда АКБ не в силах провернуть коленвал с должной частотой, следует проверить заряд аккумулятора мультиметром. Причин плохой работоспособности батареи и быстрого выхода ее из строя, несколько:

  • Во-первых, это постоянная недозарядка АКБ, которая может быть вызвана поездками на небольшие расстояния слишком часто, и прогревание машины в зимний период.
  • Во-вторых, перезарядка так же чревата последствиями, так как приводит к ломкости пластин. Это может случиться при плохой работе регулятора напряжения.

Как измерить ток и напряжение мультиметром?

Мультиметр — самый нужный прибор для электронщика и автолюбителя.

Давайте разберемся с его обозначениями. На рисунке я пометил цифрами те обозначения, которые встречаются на любом мультиметре. Если вы их не знаете, то и мультиметр Вам не нужен.


Итак, погнали:

1) Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

2) Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3) Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4) Значок для измерения коэффициента усиления транзисторов. Но я им не пользуюсь, потому как нет надобности.

5) Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6) Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7) Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8) Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах . Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.


Измеряем силу тока

Запомните одно правило при измерениях: при измерении тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединить щупы для измерения силы тока.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в амперах . Выставляем 12 вольт, на мультиметре ручку крутим на измерение постоянного тока . Мы выставили предел измерения на мультике до 20 ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения — «А~» и точно также по такой же схеме делаем замеры.

Измеряем постоянное напряжение

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа , то есть милиампер в час , а также напряжение , которым обладает наша батарейка — 1.2 Вольта. Напряжение — это понятно, а вот что такое ток в течение часа ? Допустим наша нагрузка лампочка кушает ток 550 мА . Значит лампочка будет светить один час .

Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА , значит она сможет проработать 10 часов . Тупо делим значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо)

Давайте замеряем напряжение на батарейке , один щуп мультиметра на плюс, другой на минус, то есть подсоединяем параллельно, и вуаля! В данном случае напряжени на батарейке 1.28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и меряем.

Красный — это плюс, черный — минус. Все сходится, напряжение 10.09 Вольт. 0.09 Вольт не играют никакой роли, ими можно пренебречь.

Если же мы путаем щупы мультиметра или щупы блока, то ничего страшного, мультиметр покажет нам значение такое же, но со знаком «минус» .

Имейте ввиду, на таких мультиках это не прокатывает

Измеряем переменное напряжение

Ставим на мультике на предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как сувать щупы, у перменного напряжения нету плюса и минуса . Там есть фаза и ноль . Грубо говоря, один провод в розетке не представляет опасности — это ноль , а другой может здорово попортить ваше самочувствие или даже здоровье — это фаза .

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке «играет» . Ровно 220 Вольт вам вряд ли придеться увидеть при измерениях напряжения в розетках вашего дома

http://www.ruselectronic.com/news/multimjetr-i-izmjerjenija/ — подробнее здесь.

Замер утечки тока

Для начала нужно Мультиметр поставить в режим измерения тока на 10 или 20 Ампер.

массы :

Снимаем «-» клемму с АКБ

Один из провод амперметра подключаем к «-» АКБ

Другой на снятый провод (полярность на цифровом мультиметре не имеет значения)

Как определить утечку тока в разрыв плюса :

Отключите плюсовую клемму от аккумулятора

Подключите амперметр минусовой клеммой - к контактной клемме автомобиля

Плюсовой клеммой - к АКБ

Технология определения утечки тока :

Подготовьте автомобиль к тестированию (отключите магнитолу, габариты, освещение в салоне и т.д.)

Через минуту подключите амперметр в разрыв цепи и снимите показания (особенность автосигнализаций такова, что они становятся на охрану не раньше чем через минуту)

Как увидели на амперметре ток утечки, то начинаем вытаскивать и ставить обратно по порядку предохранители и реле - станет понятно какая цепь дает утечку, когда ток придет в норму.

Автомобильный аккумулятор:

Ёмкость аккумулятора, как правило, ровна = 55 Ач (Ампер/Часы). Т.е. аккумулятор

проработает 55 часов при силе тока в 1 ампер, или наоборот он попытается выдать 55А/ч — обеспечивает силу тока в 55 ампер в течении одного часа.

При напряжение в 10,5 В — при такой разности потенциалов на клеммах аккумулятор принято считать полностью разряженной.

Нормальный показатель более 100 минут, в течение этого времени автомобильный аккумулятор будет обеспечивать работу без генератора

Ампер-часы у всех аккумуляторов, как правило, одинаковые, но сила тока достаточно разная, производители ставят в наклейках от 460 до 610 А!

В теории большой ток говорит о малом внутреннем сопротивлении, о технологическом совершенстве, но на практике данные показатели выдерживаются достаточно редко.

Ампер-час

Ампер-час — это заряд, который проходит через поперечное сечение проводника в течение одного часа при наличии в нём тока силой в 1 Ампер.

Производители аккумуляторов, как правило, указывают в технических характеристиках значение или мА·ч(mAh), или в Вт·ч(Wh). Для перевода из мА·ч в Вт·ч нужно знать значение напряжения в вольтах и воспользоваться формулой

Ватт =Вольт * Ампер

Напряжение аккумулятора умножаешь на ампер час получишь ватты

Аккумулятор =55а/ч*12в=650 ватт

Батарейка NiMH = 2,1а/ч*1,2в=2,52 ватт

ПРОВЕРКА АККУМУЛЯТОРА ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Измеряем напряжение сначала на заведенном двигателе. Нормальное напряжение должно показывать от 13,5 до 14,0 В.

Если напряжение аккумулятора при работающем двигателе больше величины в 14,2 В — это свидетельствует о низкой зарядке аккумулятора и что генератор работает в усиленном режиме, чтобы зарядить батарею. Это бывает не всегда, например, зимой возможно повышенное напряжение, т.к. аккумулятор мог разрядиться немного за ночь из-за холодной температуры, или электроника определяет температуру воздуха и дает больше заряда на аккумулятор.

В повышенном напряжении на аккумулятор нет ничего плохого. Если с электрооборудованием машины все нормально, то через 5-10 минут электроника скинет напряжение до обычного: 13,5-14,0 В. Если этого не происходит и напряжение постепенно не сбрасывается до оптимальной величины, то это может обернуться перезарядом аккумулятора. Он будет работать при максимальной отдаче, что грозит выкипанием электролита.

Если при работающем двигателе напряжение меньше 13,0-13,4 В — это говорит, что аккумулятор полностью не заряжается. Не стоит сразу бежать в авто сервис, для начала измерение должно происходить при всех выключенных потребителях, а значит выключите музыку, фары, отопление, кондиционер и все приборы энергопотребления.

Какое сейчас напряжение на аккумуляторе при замере мультиметром? При нормальной работе электроники машины оно должно быть в пределах от 13,5 до 14. Если ниже — это говорит, что не работает генератор автомобиля. Особенно, когда напряжение при работающем двигателе и выключенных потребителях меньше 13,0 В.

Возможно низкое напряжение, если контакты аккумулятора окислились, так что проверьте контакты и зачистите их шкуркой.

Как еще проверить работу аккумулятора и генератора? Есть один способ. При работающем двигателе и выключенных источниках потребления, напряжение на аккумуляторе равняется 13,6. Теперь включаем ближний свет. Напряжение АКБ должно чуть упасть — на 0,1-0,2 В. Далее включаем музыку в машине, потом кондиционер и другие потребители. Делаем всё постепенно и при каждом включении потребителей напряжение на батарее должно слегка падать.

Если напряжение, после включения источников энергопотребления автомобиля падает значительно, это говорит, что генератор работает не в полную мощность и износились щетки генератора.

При всех включенных потребителях напряжение на батарее машины не должно падать ниже 12,8-13,0 В. Если оно меньше — аккумулятор разряжается и требует замены и покупку нового АКБ, а как это проверить поговорим ниже.

ПРОВЕРКА АККУМУЛЯТОРА ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ

Проверяем напряжение аккумулятора при неработающем двигателе с помощью мультиметра. Если напряжение менее 11,8-12,0 — аккумулятор разряжен, автомобиль может не завестись и придется его прикуривать от другого автомобиля.

Нормальное напряжение на аккумуляторе при неработающем двигателе должно быть от 12,5 до 13,0 В.

Есть старая и простая методика, чтобы по напряжению узнать уровень заряда аккумулятора.

Так, напряжение:

  • 12,9 – говорит, что АКБ заряжен на 90% ,
  • 12,5 — на 50% ,
  • 12,1 — на 10 процентов .

Это приблизительная методика измерения уровня заряда, но действенная, что подтверждено на собственном опыте.

Есть нюанс, когда измеряете напряжение при неработающем двигателе. Если измерение проходит после того, как заглушили двигатель, то возможно одно показание, а если на следующее утро — будет другим напряжение. Лучше измерить напряжение на батарее перед поездкой.

Уровень заряда аккумулятора говорит о его способности держать напряжение на протяжении некоторых дней. Если аккумулятор полностью заряжен, то даже если не ездили более недели, напряжение не сильно упадет. В противном случае, если батарея машины разряжена — напряжение будет падать быстро и заряд аккумулятора продержится не долго.

Мы рассказали о простой методике измерения напряжения на аккумуляторе — она является приблизительной, хотя и вполне действующей. Если хотите стопроцентно узнать о работоспособности аккумулятора, то об этом поговорим в следующем разделе.

ПРОВЕРКА АККУМУЛЯТОРА С ПОМОЩЬЮ НАГРУЗОЧНОЙ ВИЛКИ

Данная методика проверки аккумулятора с помощью нагрузочной вилки — действенный способ проверки работоспособности батареи автомобиля. Именно по его результатам можно заявлять, заряжен аккумулятор или нет.

Как проверить заряд аккумулятора?

Для этого подсоединяете нагрузочную вилку, соблюдая полярность. Время присоединения не должно превышать 5 секунд. В начале замера напряжение 12-13,0 В . В конце пятой секунды напряжение должно быть больше 10 Вольт . Такой аккумулятор считается заряженным и способным работать под нагрузкой.

Если при проверке нагрузочной вилкой напряжение падает ниже 9 вольт, аккумулятор считается слабым и ненадежным.

В данном случае придется задуматься о покупке нового аккумулятор для авто.

Краткая справочная информация из открытых источников по форматам батареек:

Батарейка «Крона» (также 6F22 (солевая), 6LR61 (щелочная), PP3, E-Block, 9V Brick Battery) - типоразмер батареек. Название происходит от марки выпускавшихся в СССР угольно-марганцевых батареек этого типоразмера «Крона ВЦ».

Батарейка AA (также: R6, 316, А316, Mignon, в просторечии «Пальчиковая») - один из наиболее популярных типоразмеров гальванических элементов питания (батареек) и аккумуляторов. Номинальное напряжение - 1,5 В у батареек, 1,2 В - у никель-кадмиевых и 1,55 В у серебряно-цинковых аккумуляторов.

Возможные значения электрической ёмкости
Угольно-цинковая (солевая) батарейка: 150-550 мАч.
Щелочная батарейка: 1700-3000 мАч.
Никель-кадмиевый аккумулятор: 650-1000 мАч.
Никель-металл-гидридный аккумулятор: 1400-3000 мАч.

AAA (также: R03, 286, Micro, в просторечии «Мизинчиковая») - типоразмер батареек и аккумуляторов. В разговорной речи часто называются «мизинчиковыми» или «минипальчиковыми»

Типичная ёмкость солевой батарейки — 500мАч, щелочной батарейки - 1250 мАч. Типичная ёмкость аккумулятора этого стандарта - 300-1100 мАч.

Немного теории:

Последовательное соединение:

при последовательном соединении проводников сила тока в любых частях цепи одна и та же: I = I1 = I2

Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи: U = U1 + U2

Параллельное соединение:

Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках: I = I1 + I2

Напряжение на участках цепи АВ и на концах всех параллельно соединенных проводников одно и то же: U = U1 = U2

QSGlSnsF6QA

mfl7aKUOKH8

PDAIjn12Qag

8uwWiKAHFtg

Содержание:

Множество современных электроприборов используют в качестве питания пальчиковые батарейки. Несмотря на свой одинаковый внешний вид, они существенно различаются между собой не только по техническим характеристикам, но и по цене. Не зная этих особенностей, вполне возможно приобретение батареек с коротким сроком службы или вообще разряженных. Кроме того, у многих постепенно накапливается определенное количество элементов, которые считаются условно пригодными к эксплуатации. В связи с этим особую актуальность приобретает вопрос, как проверить мультиметром батарейку, и где ее можно использовать, при наличии какого-то заряда. Существует несколько способов проверки, позволяющих получить довольно точные результаты.

Как определить неисправные элементы

Для того чтобы выполнить проверку батарейки, необходимо правильно настроить мультиметр. Прежде всего, выставляется режим измерения постоянного напряжения. Далее выбирается максимальный предел измерения, значением 20 В. Контакты измерительных проводов соединяются с проверяемой батарейкой. Полученные показания выводятся на дисплей.

Минимальное напряжение, считающееся нормой, составляет 1,35 В. Батарейки с таким напряжением могут использоваться во всех устройствах. Для приборов с низким потреблением энергии вполне достаточно 1,2 В. При более низком заряде элементы подлежат утилизации.

Однако данный способ не может дать полной картины состояния батарейки. Мультиметр покажет лишь величину без нагрузки. Значение внутреннего сопротивления тестера очень маленькое, поэтому оно практически не влияет на ток разряда. Для получения наиболее достоверного результата, элемент следует нагрузить обычным потребителем, например, лампочкой от карманного фонарика.


При проверке в качестве нагрузки нежелательно пользоваться светодиодами, поскольку они обладают крайне незначительным сопротивлением. В случае неправильного подключения, светодиоды сразу же выйдут из строя. Чтобы светодиод начал работать, необходимо напряжение свыше 2,5 В, которое одна батарейка дать не сможет.

Определение величины остаточного заряда

Когда гальванический элемент начинает разряжаться, одновременно наблюдается рост его внутреннего сопротивления. Иными словами, происходит снижение заряда тока или энергоемкости, обеспечивающих питание приборов и радиоаппаратуры. Это свойство дает возможность измерить остаточную величину заряда в батарейке. Измерения следует выполнять цифровым мультиметром, рассчитанным на минимальный ток в 6 ампер.

Прибор выставляется на предельное измерение тока, после чего щупами нужно коснуться выводов элемента. При таком включении батарейка переходит в рабочий режим, приближенный к , что позволяет замерить остаточный ток заряда батареи. По итогам измерений, наиболее пригодными считаются элементы с наиболее высоким током.


Для получения наиболее точных результатов рекомендуется предварительно измерить величину заряда в новой и разряженной батарейке. С этой целью переключатель переводится в режим измерения тока и выставляется на значение 10А. Плюсовой щуп красного цвета нужно вставить в гнездо 10А. Минусовой щуп черного цвета остается на своем месте в гнезде СОМ.

Затем нужно коснуться щупами выводов новой батарейки. Щупы сразу же убираются, как только на индикаторе перестанет расти значение тока. Продолжительность измерения не должна превышать 1-2 секунд из-за вредного воздействия режима короткого замыкания. Величина тока в новой батарейке обычно составляет от 4 до 6 А.

Если при проверке батарейки мультиметром показания составили 3-4 А, данный элемент может в течение короткого времени использоваться в портативной аппаратуре. При показаниях ниже 3 А (1,3-2,8) батарейка подойдет только для устройств с низким энергопотреблением, например, пульта дистанционного управления.

Конечно, есть много способов убедится в исправности батареек, например поменять их заведомо рабочими, но иногда в домашних припасах обнаруживается целые залежи батареек и не понятно, что с ними делать, насколько надежны они в работе, не откажет ли наша любимая мыльница в самый неподходящий момент. Поэтому если у вас есть хотя бы тестер или мультиметр, рекомендую сделать отбраковку ненадежных элементов питания


Для проверки уровня заряда батарейки в домашних условиях нам понадобится измерительный прибор называемый мультиметром. Если вы не знаете что это такое, то вам лучше сразу выкинуть на свалку ваши батарейки. Для тех у кого мультиметр есть рекомендую вспомнить к .

Для проверки напряжение батареек тестером следует переключить его в положении вольты постоянного тока. Щупы тестера замыкаются с обоих сторон батарейки. На дисплее мультиметра вы увидите цифры, которые и покажут напряжение измеряемого химического источника питания. Это измерение не совсем правильное, так как мультиметр часто показывает полную зарядку батареи, но при ее использовании элемент может быстро разрядится. Но если вдруг даже при этом способе тестер покажет напряжение ниже номинала батарейки более чем на 20% смело выкидывайте ее, разве, что в пульте от телевизора она еще поработает.

Но вернемся к вопросу как проверить батарейку правильно? Лучший и наиболее точный ответ о работоспособности батарейки мы узнаем при измерении силы тока.

Для этого переводим переключатель тестера в режим "постоянный ток" Щупами кратковременно замыкаем на полюса батарейки и зафиксировав взглядом показания мультиметра, цепь размыкаем, если измеряемый ток ниже одного ампера, то такая батарейка не проработает долго.

Помните, что таким способом нельзя проверять аккумуляторный батарейки.

Индикатор старения батарейки

Данная схема индикатора используется для контроля относительного внутреннего сопротивления батарейки.


Работает схема следующим образом, при подключении тестируемой батарейки, конденсатор начинает заряжается через резистор R2 до напряжения ЭДС. Как только мы нажимаем на кнопку КН1, внешний вольтметр соединяется с положительным выводом батареи, нагруженной резистором R1, и выводом конденсатора, заряженного до напряжения ЭДС. Таким образом, вольтметр покажет разность потенциалов между ЭДС батарейки, запомненной конденсатором, и напряжением нагруженного источника тока, что является падением напряжения на его внутреннем сопротивлении. Если сопротивление резистора R1, примерно одинаково числовому значению типового рабочего напряжения нагруженного источника тока, численные показания прибора будут примерно одинаковы численному значению внутреннего сопротивления батарейки. Минус схемы невысокая точность измерений, но в данном случае этого вполне достаточно

Типы батареек

Каждый современный человек периодически сталкивался с вопросами замены батарейки и раз уж вы попали на эту страницу, значит у вас возникли сомнения в правильности выбора того или иного выбора элемента питания. В рамках данной статьи мы разложим все популярные стандарты актуальных батареек по типам и видам.

Чтобы автомобильный аккумулятор не подвел в дороге, его надо периодически проверять. Обычно это делают на станции ТО в период сезонного обслуживания, однако, водитель должен сам уметь замерить силу тока, напряжение и емкость. Для этих целей существует специальный прибор – . Для измерения всех параметров тестер переводят в режим постоянного тока. Здесь сразу надо сказать, что силу тока 12-вольтной батареи мультиметром, рассчитанным на 10 А, измерить не удастся. Он попросту сгорит. Чтобы проверить аккумулятор мультиметром, потребуется более мощный прибор.

Автомобильная 12-вольтная батарея состоит из шести последовательно соединенных небольших аккумуляторов, часто называемых банками. Его исправность зависит от основных параметров:

  • показатель емкости отвечает за обеспечение электрооборудования автомобиля необходимой силой тока на определенное время;
  • показатель максимального тока нагрузки указывает предельное значение для нормальной работы аккумулятора. Если сила тока превышает этот показатель, происходит разрушение внутренних элементов батареи;
  • общее напряжение АКБ представляет суммарное значение всех банок. Такой показатель, как рабочее напряжение, можно измерить только в батарее с полной зарядкой.

Различие между напряжением рабочим и холостого хода

Перед тем как приступить к замерам параметров, необходимо разобраться с электродвижущей силой ЭДС, иначе говоря – напряжением холостого хода. Этот показатель иногда принимают за рабочее напряжение. Однако ЭДС можно измерить при разъединенной электроцепи автомобиля. Другими словами – это измерение показывает разность значения между полюсами батареи. Показатель ЭДС всегда одинаков у рабочей и неисправной батареи.

Измерить рабочее можно только под нагрузкой. Это значение показывает силу тока, идущую от исправной батареи при номинальной нагрузке. Если щупы тестера подключить к контактам снятой с автомобиля батареи, то узнать можно только ЭДС. Это связано с малым внутренним сопротивлением мультиметра и прибор не может обеспечить рабочую нагрузку аккумулятору.

Другое дело, если у водителя имеется современный тестер с нагрузочной вилкой. Этот прибор укомплектован проводником с высоким сопротивлением. Чтобы определить таким мультиметром рабочее напряжение на снятом с автомобиля АКБ, щупы прибора подключают к клеммам батареи и нажатием кнопки подают нагрузку. Эффективность проверки заряда батареи нагрузочной вилкой очень высокая.


Что надо знать о проверке емкости и внутреннего сопротивления аккумулятора?

Тестер считается универсальным прибором, с помощью которого можно измерить все характеристики аккумулятора. Настало время поговорить о внутреннем сопротивлении батареи. Его можно узнать в полностью разряженном аккумуляторе, что губительно для него или с добавлением шунта, то есть дополнительного сопротивления. Однако показатель сопротивления батареи водителю знать необязательно. Это значение требуется для специалистов-ремонтников, поэтому останавливаться на нем нет смысла.

А вот емкость АКБ является очень важным показателем. Она зависит от плотности электролита, которая измеряется специальным прибором – ареометром. Дело в том, что емкость измеряется ампер-часами и обозначается Ah. Существует такое понятие, как ампераж. Автомобильный аккумулятор при постоянной нагрузке должен выдать определенный ток за какое-то время.

Возьмем, к примеру, стандартный автомобильный аккумулятор. Его емкость равна 60 Ah. Если ему дать нагрузку 1 А, исправный и полностью заряженный АКБ проработает 60 часов. Соответственно дав нагрузку 2 А, батарея проработает 30 часов. Как видно, емкость мултиметром измерить нельзя. Можно только определить величину тока или остаточное напряжение.

Приблизительное измерение емкости мультиметром

Имея под рукой мультиметр, дома можно все же попытаться примерно выяснить емкость АКБ. Обязательное условие – батарея должна быть полностью заряжена. Надо знать, что стандартное напряжение АКБ под нагрузкой составляет 12–12,5 В.

Измерение емкости выполняют в такой последовательности:

  1. Для сокращения времени проверки емкости необходимо создать нагрузку от мощного потребителя. Например, 12-вольтная лампочка мощностью 60 Вт создаст нагрузку 5 ампер. Нормальный АКБ емкостью 60 Ач разрядится за 12 часов. Чтобы ускорить процесс измерения, можно соединить последовательно 2 или 3 такие лампочки.
  2. Собирается цепь с последующим соединением АКБ, тестера, потребителя и подается нагрузка. Время от времени проверяют показания мультиметра. Как только показатель упадет ниже 12 В – начнется разряд батареи. Теперь необходимо взять значение прошедшего времени с начала замера и умножить на ток нагрузки потребителя. В нашем случае – это лампочки. Полученный результат и будет примерной емкостью АКБ.

Измерение емкости необходимо производить только тогда, когда АКБ стала быстро терять заряд. Когда полученные измерения меньше паспортных данных изделия, батарею надо менять или ремонтировать.

Измерение тестером напряжения

Напряжение мультиметром замеряют на клеммах АКБ без нагрузки. Для этого достаточно снять минусовую клемму с батареи и выполнить замеры тестером. Исправный и полностью заряженный автомобильный аккумулятор покажет напряжение 12 В. Если на тестере показывает 12,2 В, то это означает разряд АКБ на 50% и ее необходимо ставить на зарядку. Когда значение падает ниже 12 В, возможно придется батарею менять или нести ремонтировать.


Проверка тестером зарядки АКБ

Любая батарея на автомобиле проходит цикл заряда/разряда. Если с разрядом все понятно, то за правильный заряд отвечает генератор и реле. По другому реле называют регулятором напряжения. Зарядное значение всегда немного выше, чем напряжение АКБ. В исправной электрической системе автомобиля с реле должно выходить 14,5 В.

Для проверки зарядки необходимо завести двигатель автомобиля и на холостых оборотах замерит тестером напряжение на клеммах. Если прибор покажет 13,5–14 В, значит с зарядкой все нормально. Когда мультиметр выдаст значение больше 14 В, это укажет о сильном разряде батареи. Чтобы восполнить этот пробел генератор пытается отдать больше энергии на зарядку.

Однако частый показатель повышенной зарядки может присутствовать в автомобиле зимой и этого не стоит опасаться. Дело в том, что на морозе АКБ быстрее разряжается и при исправном электрооборудовании максимум через 10 минут значение стабилизируется до 14 В. Когда по истечении этого времени напряжение не опустилось до нормы, существует опасность неисправности реле, а это уже грозит выкипанием электролита в банках.

Часто показателем неправильного напряжения служат окисленные контакты. Чтобы сделать правильные замеры, надо снять с батареи клеммы, хорошо их зачистить и установить на место. Если и после этого напряжение падает ниже 13 В, аккумулятор придется заменить.

Определение мультиметром утечки тока

Электрическая система автомобиля имеет свойство потреблять минимальное количество электроэнергии при выключенном двигателе. В зависимости от модели авто такой показатель варьируется от 10 до 80 мА. Это так называемые утечки тока. Оптимальным считается показатель 60 мА, при котором батарея прослужит длительное время.

Вычислить величину утечки тока можно тем же мультиметром:

  1. На приборе устанавливают рабочий режим на 20 ампер. С аккумулятора снимают минусовую клемму, производя, таким образом, разрыв цепи.
  2. Один щуп тестера соединяют со снятым проводом, а другой с минусовой клеммой АКБ. То есть цепь опять соединяют, только через мультиметр. На этот момент в автомобиле должно быть выключено все энергопотребляющее оборудование и даже вынут ключ из замка зажигания. Результат 60 мА укажет, что оборудование автомобиля исправно.

При большем показателе на тестере придется искать по автомобилю утечки тока. Это можно сделать поочередным снятием предохранителей и повторным проведением измерения.

Как видите, проверить заряд аккумулятора мультиметром не так уж и сложно. Первый раз это можно сделать, держа под рукой инструкцию, а с накоплением опыта весь процесс пройдет машинально.

Вконтакте

Мультиметр – это уникальный, незаменимый и простой прибор, встретить который можно во многих домах. С его помощью проводится множество измерений. Одно из них позволяет проверить батарейку мультиметром. Разберем проведение этого измерения более подробно.

Проблемы, которые можно определить с помощью прибора:

  • обозначить участок порыва электропроводки или подводящего кабеля;
  • проверить значение напряжения в электрической сети;
  • выполнить проверку наличия фазы в розетке или на выключателе;
  • замерить уровень сопротивления электропроводки и различного оборудования;
  • понять работает ли электрическая лампочка или приборы;
  • замерить уровень заряда аккумулятора и батарейки;
  • проверить емкость аккумулятора телефона;
  • узнать напряжение в сети, для предотвращения поломок электрооборудования.

Список можно продолжить, область применения тестера обширная. Но следует ответить на главный вопрос.

Как правильно выполнить замеры мультиметром?

Работу можно разделить на несколько этапов:

Выставляем на панели управления значение измерения постоянного тока, перед этим выставив наиболее высокий показатель измерения нашего мультиметра.
Затем, на небольшой отрезок времени касаемся разнополюсных контактов элемента питания. Тестер выдает показание значения величины силы тока. При значении не выше 4 Ампер, но не ниже 2 Ампер – такой пальчиковой батарейкой можно еще долго пользоваться в различных приборах и оборудовании. При показании результатов измерения ниже этого значения, но не меньше Ампера – ее можно смело поставить в пульт управления оборудованием дома.

Нетрадиционный способ проверки батарейки

Как проверить без прибора, заряжен элемент питания или нет. Поднимите его на несколько сантиметров от стола и отпустите. Если батарейка упала – значит, она разряжена, а если осталась стоять – заряжена. Объясняется это достаточно просто. Гель, находящийся в алколиновом элементе при разрядке высыхает и становится порошком. Центр тяжести смещается и батарея падает. Этот метод интересен, но научно не утвержден.

Выполнение всех измерений требует некоторых навыков. Здесь пригодятся рекомендации от опытных специалистов по правильной работе с прибором, а также по использованию и безопасной утилизации батареек.


  • Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
  • Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
  • В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
  • Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
  • Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Как прозвонить батарейку мультиметром - Морской флот

Периодически возникает потребность в проверке батареек. Чаще всего это связано с тем, что от батареи не работает электрическое устройство. Иногда может быть так: Покупаете новый аккумулятор, приходите домой, вставляете в часы, телефон, тот же мультиметр или другое устройство, а ничего не происходит. Возникают две мысли: 1) Работоспособен ли прибор? 2) Не разряжен ли элемент питания?

После этого хочется проверить батарейку. В качестве измерительного прибора чаще всего используют мультиметр. Он может быть любого типа хоть dt 182, dt 830b, dt 832, mas838 и.т.д. Главное что бы показывал напряжение.

В рамках данной статьи будет показано и рассказано как проверить напряжение источника энергии и ее работоспособность.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

  1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
  2. Присоединяем в среднюю лунку красный щуп.
  3. Устанавливаем рычаг на цифру 20 с левой стороны.
  4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
  5. Берем черный провод и крепим его к минусу батареи.
  6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Как проверить батарейку телефона мультиметром

Обычно у аккумулятора телефона выводы контактов помечены плюсом и минусом. Но если в вашем случае подобная маркировка отсутствует не переживайте, ее можно определить опытным путем.

Проверить батарейку мультиметром на телефоне можно приложив к контактам щупы и включив прибор на уровень 20.

Обычно напряжение батареи телефона равно 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что в ходе тестирования использовался старый немного вздувшийся аккумулятор.

Таким образом, с помощью мультиметра можно проверить батарейку телефона.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Как проверить батарейку шуруповёрта мультиметром?

Годность батарейки шуруповерта проверяется практически так же, как и всех других аккумуляторов. Главное отыскать контакты «+» и «-».

Присоединяем клеймы мультиметра к контактам батареи и смотрим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько вольт он содержит.

Если значение ниже допустимого, то подзарядите его. Ну а если он быстро разряжается, пришла пора сменить аккумулятор.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Батарея указанная на рисунке нуждается в замене. Так же об этом виде читает здесь: https://batareykaa.ru/batarejka-dlya-materinskoj-platy-i-ee-zamena/

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

В повседневной жизни используется большое количество самых разнообразных портативных приборов, инструментов и устройств, для которых источником питания служат батарейки. Постепенно дома скапливаются в разной мере использованные элементы питания, которые необходимо своевременно проверять, сортировать и утилизировать. В определении работоспособности нам поможет тестер для батареек.

Внимание! Нельзя хранить вышедшие из строя батарейки. Иногда из них вытекает электролит, который может испортить корпус прибора или находящиеся рядом вещи.

Более того, ввиду токсичности содержимого, утилизация портативных источников питания производится не обычным способом, а в специально отведенных местах!

Батарейки можно прозвонить мультиметром, или проверить их на работоспособность, используя специальный тестер батареек.

Функции мультиметра

Мультиметр – это переносной многофункциональный электроизмерительный прибор. Еще его называют тестером, он удобен в использовании и полезен в быту. Тестер можно встретить почти в каждом доме. Аппарат небольшого размера, легкий, портативный, работает от батарейки типа Крона.

В минимальном наборе он включает функции вольтметра, амперметра и омметра.

  • проверить исправность любого электрооборудования;
  • протестировать диод или транзистор;
  • найти участок повреждения электрической проводки;
  • измерить напряжение в сети;
  • прозвонить – замерить величину сопротивления;
  • узнать частоту напряжения;
  • определить емкость аккумулятора;
  • замерить напряжение в батарейке

и сделать многое другое.

Классификация батареек

Портативные источники питания различают по форме, размеру, наполнению и принципу действия.

Первичные и вторичные элементы питания

Первичные батареи, или гальванические элементы, подлежат однократному использованию. Вторичные, аккумуляторные батареи, можно возвращать в работу многократно с помощью зарядного устройства. Они стоят, соответственно, дороже, но это с лихвой окупается количеством циклов перезарядки. На аккумуляторах присутствует надпись Rechargeable.

Виды батареек по наполнению

Батареи различают в зависимости от состава электролита и активного металла, применяющегося в конструкции:

  • литиевые – это самые легкие, емкие и дорогие энергоносители, имеют самый большой срок годности;
  • батарейки, выполненные с применением серебра, долго работают с большой нагрузкой, стоят дорого;
  • самые популярные элементы — алкалиновые (щелочные), могут работать в широком диапазоне температур и при больших нагрузках, но достаточно быстро разряжаются;
  • угольно-цинковые, «солевые» – самые доступные, быстро выходят из строя и плохо переносят холод;
  • характеристики хлоридно-цинковых батареек аналогичны «солевым», но имеют большую емкость.

Типы элементов по внешнему виду

Самые распространенные накопители – цилиндрические. Они бывают нескольких видов по размеру: самые маленькие – мизинчиковые, самые популярные – пальчиковые, а также средние и большие. Все цилиндрические батарейки имеют напряжение 1.6 вольт.

Существуют плоские батареи с напряжением 4.5 вольта и элементы типа Крона, которые имеют форму параллелепипеда и рабочее напряжение в 9 вольт.

Работоспособность источников питания напрямую зависит от мощности, потребляемой устройством. Например, в электродвигателях и видеокамерах даже небольшое снижение вольтажа нарушит работу. В то время как в приборах с низким потреблением энергии, часах и фонариках, уменьшение напряжения можно долго не заметить.

Справка! Батарейки разряжаются неравномерно. Если оборудование работает плохо, не надо выбрасывать сразу все элементы питания. Их надо проверить тестером, выбрать рабочие и использовать.

Как проверить батарейки мультиметром

Существует несколько вариантов измерения заряда накопителя.

Проверка без нагрузки

Самый простой способ определить уровень заряда и отделить полностью неработающие элементы для утилизации – измерить напряжение энергоносителя без нагрузки.

Алгоритм тестирования следующий:

  1. Штекер черного провода необходимо вставить в отверстие с пометкой СОМ.
  2. Штекер красного провода красного вставить в отверстие с пометкой VΩmA.
  3. Выбрать предел измерения до 20В в режиме постоянного напряжения.
  4. Присоединить щупы прибора к клеммам батарейки. Полярность в данном измерении не важна. Заряд батарейки оценивается по модулю значения остаточного напряжения.
  5. Снять показания.

Если для цилиндрической батарейки полученное значение больше 1.35В, значит элемент питания полностью исправен. Если меньше 1.2В – батарейку необходимо утилизировать. Значение в промежутке от 1.2В до 1.35В означает возможность использования в устройствах с малым потреблением электроэнергии, например, в пультах дистанционного управления.

Проверка с нагрузкой

После первой отбраковки элементов питания можно применить более точный способ определения работоспособности. Чтобы проверить тестером напряжение необходимо:

  1. К батарейке параллельно подключить нагрузку. Можно подключить лампочку обычного карманного фонарика, она обеспечит необходимый объем 100 –200 mA.
  2. Соединить щупы тестера с контактами элемента.
  3. Значение измеряется через 30-40 секунд.

Если полученное значение будет больше 1.35В – это рабочая батарейка, ее можно использовать в любых устройствах. При значении меньше 1.1В – элемент не пригоден для работы. Напряжение в промежутке от 1.1В до 1.35В говорит о возможности применения в нетребовательных приборах.

Метод ампеража

Самый точный метод – проверка измерением силы тока.

Реализуется следующим образом:

  1. Черный провод надо присоединить к мультиметру через отверстие с пометкой СОМ.
  2. Красный провод вставить в отверстие с пометкой 10ADC.
  3. Выбрать предел измерения до 10А в режиме постоянного тока.
  4. Кратковременно подключить щупы к клеммам: черный провод к минусу, красный – к плюсу батарейки.
  5. Проверить ампераж мультиметром.

Нормальное значение силы тока от 4 до 6 ампер. На отрезке от 3 до 3.9 ампер ресурс батарейки немного снижен, ее можно использовать в портативных устройствах. При значениях силы тока от 1.3 до 2.9 ампер элемент пригоден для пультов дистанционного управления.

Внимание! Нельзя проводить измерения более 2 секунд. В процессе измерения уменьшается ресурс элемента, что приводит к его порче!

Как проверить батарейку без прибора

Определить работоспособность пальчиковой батарейки в домашних условиях можно эмпирическим путем. Проверить заряд батарейки без приборов довольно просто. Надо поднять батарею на двадцать сантиметров над уровнем ровной жесткой поверхности в вертикальном положении и отпустить. Можно использовать стол или подоконник. Заряженная батарейка упадет на бок, а разряженная – подпрыгнет от поверхности.

Дело в том, что гель, который находится внутри алкалиновой батареи, гасит кинетическую энергию при падении, и она заваливается на бок. В процессе разрядки гель высыхает, батарейка становится легче и подпрыгивает.

Этот метод не достаточно точен, но вполне может выручить в отсутствии устройства проверки заряда: тестера для проверки батареек, вольтметра или мультиметра.

Заключение

Чтобы своевременно проверить и использовать оставшийся ресурс источников питания понадобится мультиметр и несколько свободных минут. Результат – экономия средств и порядок в доме!

Множество современных электроприборов используют в качестве питания пальчиковые батарейки. Несмотря на свой одинаковый внешний вид, они существенно различаются между собой не только по техническим характеристикам, но и по цене. Не зная этих особенностей, вполне возможно приобретение батареек с коротким сроком службы или вообще разряженных. Кроме того, у многих постепенно накапливается определенное количество элементов, которые считаются условно пригодными к эксплуатации. В связи с этим особую актуальность приобретает вопрос, как проверить мультиметром батарейку, и где ее можно использовать, при наличии какого-то заряда. Существует несколько способов проверки, позволяющих получить довольно точные результаты.

Как определить неисправные элементы

Для того чтобы выполнить проверку батарейки, необходимо правильно настроить мультиметр. Прежде всего, выставляется режим измерения постоянного напряжения. Далее выбирается максимальный предел измерения, значением 20 В. Контакты измерительных проводов соединяются с проверяемой батарейкой. Полученные показания выводятся на дисплей.

Минимальное напряжение, считающееся нормой, составляет 1,35 В. Батарейки с таким напряжением могут использоваться во всех устройствах. Для приборов с низким потреблением энергии вполне достаточно 1,2 В. При более низком заряде элементы подлежат утилизации.

Однако данный способ не может дать полной картины состояния батарейки. Мультиметр покажет лишь величину разности потенциалов без нагрузки. Значение внутреннего сопротивления тестера очень маленькое, поэтому оно практически не влияет на ток разряда. Для получения наиболее достоверного результата, элемент следует нагрузить обычным потребителем, например, лампочкой от карманного фонарика.

При проверке в качестве нагрузки нежелательно пользоваться светодиодами, поскольку они обладают крайне незначительным сопротивлением. В случае неправильного подключения, светодиоды сразу же выйдут из строя. Чтобы светодиод начал работать, необходимо напряжение свыше 2,5 В, которое одна батарейка дать не сможет.

Определение величины остаточного заряда

Когда гальванический элемент начинает разряжаться, одновременно наблюдается рост его внутреннего сопротивления. Иными словами, происходит снижение заряда тока или энергоемкости, обеспечивающих питание приборов и радиоаппаратуры. Это свойство дает возможность измерить остаточную величину заряда в батарейке. Измерения следует выполнять цифровым мультиметром, рассчитанным на минимальный ток в 6 ампер.

Прибор выставляется на предельное измерение тока, после чего щупами нужно коснуться выводов элемента. При таком включении батарейка переходит в рабочий режим, приближенный к короткому замыканию, что позволяет замерить остаточный ток заряда батареи. По итогам измерений, наиболее пригодными считаются элементы с наиболее высоким током.

Для получения наиболее точных результатов рекомендуется предварительно измерить величину заряда в новой и разряженной батарейке. С этой целью переключатель переводится в режим измерения тока и выставляется на значение 10А. Плюсовой щуп красного цвета нужно вставить в гнездо 10А. Минусовой щуп черного цвета остается на своем месте в гнезде СОМ.

Затем нужно коснуться щупами выводов новой батарейки. Щупы сразу же убираются, как только на индикаторе перестанет расти значение тока. Продолжительность измерения не должна превышать 1-2 секунд из-за вредного воздействия режима короткого замыкания. Величина тока в новой батарейке обычно составляет от 4 до 6 А.

Если при проверке батарейки мультиметром показания составили 3-4 А, данный элемент может в течение короткого времени использоваться в портативной аппаратуре. При показаниях ниже 3 А (1,3-2,8) батарейка подойдет только для устройств с низким энергопотреблением, например, пульта дистанционного управления.

Как проверить заряд пальчиковой батарейки мультиметром

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

  • Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
  • Установить предел измерения, равный 20В.
  • Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
  • Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

  • Соединить щупы мультиметра с контактами тестируемой батареи.
  • Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
  • Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

  • Тестер для проверки батареек установить на максимальный предел измерений.
  • Взять новый элемент и приложить щупы прибора к его контактам.
  • Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

  • Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
  • Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
  • Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

  • Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Множество современных электроприборов используют в качестве питания пальчиковые батарейки. Несмотря на свой одинаковый внешний вид, они существенно различаются между собой не только по техническим характеристикам, но и по цене. Не зная этих особенностей, вполне возможно приобретение батареек с коротким сроком службы или вообще разряженных. Кроме того, у многих постепенно накапливается определенное количество элементов, которые считаются условно пригодными к эксплуатации. В связи с этим особую актуальность приобретает вопрос, как проверить мультиметром батарейку, и где ее можно использовать, при наличии какого-то заряда. Существует несколько способов проверки, позволяющих получить довольно точные результаты.

Как определить неисправные элементы

Для того чтобы выполнить проверку батарейки, необходимо правильно настроить мультиметр. Прежде всего, выставляется режим измерения постоянного напряжения. Далее выбирается максимальный предел измерения, значением 20 В. Контакты измерительных проводов соединяются с проверяемой батарейкой. Полученные показания выводятся на дисплей.

Минимальное напряжение, считающееся нормой, составляет 1,35 В. Батарейки с таким напряжением могут использоваться во всех устройствах. Для приборов с низким потреблением энергии вполне достаточно 1,2 В. При более низком заряде элементы подлежат утилизации.

Однако данный способ не может дать полной картины состояния батарейки. Мультиметр покажет лишь величину разности потенциалов без нагрузки. Значение внутреннего сопротивления тестера очень маленькое, поэтому оно практически не влияет на ток разряда. Для получения наиболее достоверного результата, элемент следует нагрузить обычным потребителем, например, лампочкой от карманного фонарика.

При проверке в качестве нагрузки нежелательно пользоваться светодиодами, поскольку они обладают крайне незначительным сопротивлением. В случае неправильного подключения, светодиоды сразу же выйдут из строя. Чтобы светодиод начал работать, необходимо напряжение свыше 2,5 В, которое одна батарейка дать не сможет.

Определение величины остаточного заряда

Когда гальванический элемент начинает разряжаться, одновременно наблюдается рост его внутреннего сопротивления. Иными словами, происходит снижение заряда тока или энергоемкости, обеспечивающих питание приборов и радиоаппаратуры. Это свойство дает возможность измерить остаточную величину заряда в батарейке. Измерения следует выполнять цифровым мультиметром, рассчитанным на минимальный ток в 6 ампер.

Прибор выставляется на предельное измерение тока, после чего щупами нужно коснуться выводов элемента. При таком включении батарейка переходит в рабочий режим, приближенный к короткому замыканию, что позволяет замерить остаточный ток заряда батареи. По итогам измерений, наиболее пригодными считаются элементы с наиболее высоким током.

Для получения наиболее точных результатов рекомендуется предварительно измерить величину заряда в новой и разряженной батарейке. С этой целью переключатель переводится в режим измерения тока и выставляется на значение 10А. Плюсовой щуп красного цвета нужно вставить в гнездо 10А. Минусовой щуп черного цвета остается на своем месте в гнезде СОМ.

Затем нужно коснуться щупами выводов новой батарейки. Щупы сразу же убираются, как только на индикаторе перестанет расти значение тока. Продолжительность измерения не должна превышать 1-2 секунд из-за вредного воздействия режима короткого замыкания. Величина тока в новой батарейке обычно составляет от 4 до 6 А.

Если при проверке батарейки мультиметром показания составили 3-4 А, данный элемент может в течение короткого времени использоваться в портативной аппаратуре. При показаниях ниже 3 А (1,3-2,8) батарейка подойдет только для устройств с низким энергопотреблением, например, пульта дистанционного управления.

Периодически возникает потребность в проверке батареек. Чаще всего это связано с тем, что от батареи не работает электрическое устройство. Иногда может быть так: Покупаете новый аккумулятор, приходите домой, вставляете в часы, телефон, тот же мультиметр или другое устройство, а ничего не происходит. Возникают две мысли: 1) Работоспособен ли прибор? 2) Не разряжен ли элемент питания?

После этого хочется проверить батарейку. В качестве измерительного прибора чаще всего используют мультиметр. Он может быть любого типа хоть dt 182, dt 830b, dt 832, mas838 и.т.д. Главное что бы показывал напряжение.

В рамках данной статьи будет показано и рассказано как проверить напряжение источника энергии и ее работоспособность.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

  1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
  2. Присоединяем в среднюю лунку красный щуп.
  3. Устанавливаем рычаг на цифру 20 с левой стороны.
  4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
  5. Берем черный провод и крепим его к минусу батареи.
  6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Как проверить батарейку телефона мультиметром

Обычно у аккумулятора телефона выводы контактов помечены плюсом и минусом. Но если в вашем случае подобная маркировка отсутствует не переживайте, ее можно определить опытным путем.

Проверить батарейку мультиметром на телефоне можно приложив к контактам щупы и включив прибор на уровень 20.

Обычно напряжение батареи телефона равно 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что в ходе тестирования использовался старый немного вздувшийся аккумулятор.

Таким образом, с помощью мультиметра можно проверить батарейку телефона.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Как проверить батарейку шуруповёрта мультиметром?

Годность батарейки шуруповерта проверяется практически так же, как и всех других аккумуляторов. Главное отыскать контакты «+» и «-».

Присоединяем клеймы мультиметра к контактам батареи и смотрим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько вольт он содержит.

Если значение ниже допустимого, то подзарядите его. Ну а если он быстро разряжается, пришла пора сменить аккумулятор.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Батарея указанная на рисунке нуждается в замене. Так же об этом виде читает здесь: https://batareykaa.ru/batarejka-dlya-materinskoj-platy-i-ee-zamena/

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Как проверить автомобильный аккумулятор мультиметром

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

В каждом гараже должен быть мультиметр. Любой может купить приличный прибор менее чем за 40 долларов, и его можно использовать для проверки всех типов электрических соединений в вашем автомобиле. Батарея? Попробуй это. Реле? Попробуй это. Генератор? Попробуй это!

Процесс тестирования батареи довольно прост, но от одного взгляда на мультиметр может закружиться голова неопытного гаечного ключа.Не пугайтесь, вам нужно только знать несколько быстрых шагов, чтобы использовать мультиметр и проверить состояние вашего автомобиля.

Одержимые информацией редакторы Drive видели больше разряженных батарей, чем ящик для мусора, и заряжали, разряжали и заводили достаточно автомобилей, чтобы заполнить выставочный зал музея. Мы хотели бы поделиться с вами нашим многолетним опытом и знаниями.

Приступим.

Сколько вольт должно быть у автомобильного аккумулятора?

В вашем автомобиле используется 12-вольтовый аккумулятор, и мультиметр должен показывать между 12.5 и 12,8 для здорового аккумулятора.

Что вызывает разрядку автомобильного аккумулятора?

  • Время
  • Экстремальные погодные условия
  • Плохое соединение с батареей
  • Коррозия
  • Короткое замыкание в системе
  • Неисправная система зарядки, включая неисправный генератор
  • Что-то вроде купольного фонаря отбирает мощность

Как мне узнать если мой автомобильный аккумулятор разряжен?

Во-первых, вам нужно будет определить признаки того, что ваша батарея в плохом состоянии.Тогда тебе придется это проверить. Ниже я описываю сигналы того, что ваша батарея может быть разряжена.

Признаки неисправной батареи

  • Загорается индикатор батареи.
  • Клеммы аккумулятора корродированы.
  • Аккумулятор физически выпирает.
  • Внутреннее освещение включается, но машина не заводится.
  • На машине ничего не работает.
  • Автомобиль заводится, но двигатель не заводится.
  • Двигатель медленно вращается.
  • Тусклые фары.

Основы тестирования аккумулятора

Расчетное время, необходимое: 10 минут

Уровень квалификации : Начинающий

Система автомобиля : Электрическая

Безопасность аккумулятора

Работа с автомобилем может быть опасной и грязной, Итак, вот что вам нужно, чтобы выйти в том же состоянии, в котором вы вошли.

Все, что вам нужно для проверки аккумулятора

Если вы хотите точно проверить истинное состояние аккумулятора дома, вам понадобятся устройства, которые помогут вам в этой работе.Вот что вам понадобится.

Список инструментов

Расположение инструментов и снаряжения так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу - Ред. ).

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как проверить аккумулятор автомобиля без мультиметра

Мультиметры

- это чрезвычайно дешевые инструменты, которые может себе позволить и должен купить каждый, но если вы еще не дошли до этого, есть другие способы проверить состояние аккумулятора.

Используйте магазины автозапчастей

Большинство общенациональных магазинов автозапчастей, таких как Autozone или Advanced Auto Parts, предлагают бесплатные услуги по тестированию и зарядке аккумуляторов. Если вам удастся добраться до магазина, это отличный ресурс.

Используйте тест фар

Это ненаучно несовершенный способ проверить вашу батарею, но это может быть простой метод проверки ее исправности.

  1. Включите фары на 5–10 минут, не включая автомобиль.
  2. Включите автомобиль.
  3. Если вы заметили, что свет значительно гаснет при включении автомобиля, значит, ваш аккумулятор недостаточно заряжен и, возможно, его собирают.

Вот как проверить автомобильный аккумулятор с помощью мультиметра

Давайте сделаем это!

  1. Откройте колпак, найдите аккумулятор и отодвиньте крышки контактов в сторону.
  2. При необходимости очистите клеммы.
  3. Включите мультиметр и установите на нем напряжение постоянного тока, затем 20 вольт.
  4. Коснитесь черным щупом (отрицательным) отрицательной (черной) клеммой.
  5. Поднесите красный щуп (положительный) к положительной (красной) клемме.
  6. Просмотрите показания на дисплее мультиметра. В здоровом аккумуляторе должно быть около 12,6 вольт.

Вот как проверить аккумулятор автомобиля с помощью тестера нагрузки

Убедитесь, что аккумулятор максимально заряжен.

  1. Откройте колпак, найдите аккумулятор и отодвиньте крышки контактов в сторону.
  2. Снимите кабели аккумулятора.
  3. При необходимости очистите клеммы.
  4. Подсоедините зажим тестера положительной нагрузки к положительной клемме, они будут красными.
  5. Подсоедините зажим тестера отрицательной нагрузки к отрицательной клемме, они будут черными.
  6. Нажмите переключатель проверки нагрузки и оставьте его включенным примерно на 10 секунд.
  7. Если тестер показывает 9,5 В или ниже, аккумулятор неисправен и требует замены.

Иногда вам нужен сертифицированный механик

Как и Drive любит делать "себя" своими руками, мы знаем, что не у всех есть подходящие инструменты, безопасное рабочее место, свободное время, или уверенность в серьезном ремонте автомобилей.Иногда вам просто необходимы качественные ремонтные работы, выполненные профессионалами , вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Часто задаваемые вопросы об автомобильных аккумуляторах

У вас есть вопросы, У Drive есть ответы!

В. Но всегда ли разряженная батарея дает толчок к запуску?

A. Если с аккумулятором все в порядке, он должен запуститься. Однако, когда батарея не используется, могут возникнуть всевозможные проблемы, включая коррозию, которая может повредить батарею и вызвать ее короткое замыкание.Если у вас плохой аккумулятор, вы не сможете его перепрыгнуть, но если он просто разряжен, он должен работать.

В. Тогда может ли неисправный генератор вывести из строя новую батарею?

A. Если генератор неисправен, он может перезарядить аккумулятор и вывести его из строя.

В. Итак, как очистить клеммы аккумулятора?

A. Вам понадобится металлическая щетка и немного пищевой соды. Мы проходим шаги в нашем руководстве, Как очистить клеммы аккумулятора.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями.Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Видео

Как проверить напряжение автомобильного аккумулятора

Запланировать обслуживание аккумулятораСвязаться с сервисной группой

Как сердце вашего автомобиля, аккумулятор вашего автомобиля играет важную роль в его работе.Если в вашем автомобиле есть аккумулятор с высоким уровнем заряда, вы получите заряд энергии, необходимый для легкого передвижения по дорогам Панама-Сити, Спрингфилда и Каллэуэя.


Тем не менее, чтобы убедиться, что у вашей батареи есть надлежащее напряжение для скачков по шоссе, мы предлагаем вам руководство по проверке напряжения автомобильной батареи, созданное командой Honda of Bay County. Это руководство подробно расскажет о следующих шагах по проверке напряжения аккумулятора:

  1. Откройте крышку, чтобы найти аккумулятор
  2. Настройте оборудование
  3. Прочтите результаты мультиметра

Благодаря описанным выше простым шагам вы Буду готов изучить, что находится под капотом вашего автомобиля, и отправиться в путь.

Проверка напряжения автомобильного аккумулятора: шаг за шагом

Прежде чем мы начнем наше предприятие по тестированию напряжения, есть несколько вещей, которые вам понадобятся под рукой, например, защитные очки, цифровой мультиметр и пара резиновых перчаток. .

Если у вас нет этих предметов, все, что вам нужно сделать, это посетить местный сервисный центр , чтобы получить аксессуары, необходимые для проверки заряда аккумулятора.

После того, как вы получите эти предметы, вы готовы приступить к проверке заряда аккумулятора! Вот шаги:

Шаг 1. Откройте капот и найдите аккумулятор.

В зависимости от типа вашего автомобиля аккумулятор может располагаться в нескольких местах. По большей части вы найдете аккумулятор под капотом.

Однако в некоторых других моделях аккумулятор хранится в багажнике или других местах автомобиля. Чтобы точно определить, где он находится, обратитесь к руководству пользователя. Таким образом, вы можете приступить к проверке аккумулятора автомобиля.

Шаг 2: Установите оборудование.

Прежде всего, вы хотите убедиться, что ваши защитные перчатки и очки надежно надеты.Надев защитное снаряжение, вы избежите попадания кислоты из аккумулятора в глаза или на руки. Когда ваши перчатки и очки закреплены, вы готовы приступить к работе.

Для начала установите мультиметр на 20 вольт постоянного тока. Затем поместите отрицательную клемму аккумулятора напротив отрицательного щупа измерителя. Аналогичным образом коснитесь положительной клеммы аккумуляторной батареи положительным датчиком счетчика.

Оттуда вы увидите, что на экране мультиметра загорится число, которое покажет вам уровень заряда аккумулятора.Наконец, запишите число, которое вы видите на мультиметре, чтобы вы могли оценить процентное значение вольта, и все готово!

Шаг 3. Считывание результатов.

Перед тем, как закрыть капот автомобиля, вы хотите перевести число на экране мультиметра в процентное значение, которое покажет вам, сколько заряда осталось у вашей батареи.

Чтобы дать вам представление о заряде вашей батареи, значение 12,6+ соответствует примерно 100% напряжению, а уровень заряда 11,8+ означает, что ваша батарея разряжена.Если напряжение вашей батареи ниже 50% или 12,2+, самое время оснастить ваш автомобиль новой батареей !

Кажется, у вас только что появился новый аккумулятор, а теперь нужен еще один? Ознакомьтесь с нашими советами по продлению срока службы аккумулятора , которые помогут вам продлить срок службы аккумулятора на долгие годы!

Запланируйте обслуживание аккумуляторов сегодня!

В Honda of Bay County мы хотим помочь вашему автомобилю бесперебойно ехать по дорогам Панама-Сити, Спрингфилда и Каллавея.

Итак, если вам нужна новая батарея или вы хотите профессионально проверить ее заряд, не стесняйтесь обращаться к профессионалам в нашем современном сервисном центре.

Если вам нужна помощь с установкой аккумулятора или требуется другое обслуживание, посетите наш центр обслуживания или запишитесь на прием на обслуживание сегодня!

Есть вопрос? У нас есть ответ!

* = обязательное поле

Как провести испытание обрыва цепи на батареях вашего автофургона

Меньше всего, когда вы отправляетесь в месячный отпуск по пересеченной местности, это обнаруживать, что у вас нет заряда батареи или батареи, которые быстро разряжаются после того, как вы весь день водили машину.

Аккумуляторы для хорошего дома следует полностью зарядить через несколько часов вождения.

Если вы считаете, что ваши батареи не в порядке, вы можете измерить их напряжение, чтобы сузить источник электрической проблемы.

Лучше всего начинать поиск и устранение неисправностей с аккумулятора, поскольку он является источником электричества для вашего дома на колесах, когда он не работает от берега или генератора.

В этой статье я расскажу вам, как проверить напряжение холостого хода как на залитых, так и на свинцово-кислотных аккумуляторах с клапаном.

Также рекомендуется регулярно проводить техническое обслуживание аккумуляторов, чтобы продлить их срок службы. Дополнительные тесты, такие как определение удельного веса, выходят за рамки этой статьи.

Шаг 1. Определите схему подключения батарей

Первый шаг - определить, какой у вас тип установки батареи.

Есть ли у вас две батареи на 6 В, соединенные последовательно, две батареи на 12 В, включенные параллельно, или четыре батареи на 6 В, подключенные последовательно?

Четыре домашних аккумулятора в последовательно-параллельной конфигурации

Чтобы определить, какая у вас настройка, взгляните на эти образцы схем подключения, предоставленные Trojan Battery Company.

Безопасность прежде всего: Если эти диаграммы сбивают вас с толку, я рекомендую вам отнести проблему с аккумулятором в магазин для проверки. Многие места сделают это бесплатно, если вы купите там свои батареи. Ошибка при повторном подключении кабелей аккумуляторной батареи - потенциально смертельная проблема.

Шаг 2. Купите недорогой мультиметр

Инструмент, необходимый для проверки батарей, называется мультиметром.

Этот инструмент позволит вам определить, где у вас есть или нет электричество в какой-либо цепи.

Это не только основной способ проверить вашу систему зарядки, но также может помочь вам устранить многие другие проблемы с электричеством.

Мультиметры

могут тестировать любой диапазон напряжений, как переменного, так и постоянного тока. Они также могут измерить сопротивление и сказать вам, есть ли обрыв в цепи. Обязательно прочтите и усвойте руководство оператора, прилагаемое к мультиметру.

Как правило, любой мультиметр в диапазоне от 20 до 25 долларов достаточно хорошего качества для использования при проверке аккумуляторов и электрических цепей жилых автофургонов.

Вот несколько вариантов:

Шаг 3. Проверьте, заряжает ли генератор ваши батареи.

Чтобы определить, заряжает ли генератор ваши батареи, подсоедините выводы мультиметра к положительному и отрицательному кабелю, подающему питание на RV.

Проверить напряжение при выключенном двигателе.

Должно быть где-то около 12 вольт. Запустите двигатель, и напряжение должно подскочить до 13,8 вольт.

Если это так, с системой зарядки все в порядке, и вы можете переходить к тестированию домашних аккумуляторов.

Шаг 4. Проверьте домашние аккумуляторы

Здесь все немного сложнее.

Если, как я уже упоминал в начале, вы не совсем понимаете, как работает проводка, вам следует отнести аккумуляторы в магазин для профессионального обслуживания.

Для правильного тестирования батарей каждый должен быть проверен индивидуально и отдельно от сети батарей.

Одна батарея может разрядиться, в то время как другие работают нормально. Вы не сможете сказать, что есть что, если не отсоедините кабели и не проверите их отдельно друг от друга.

Проверьте уровень воды в аккумуляторе

Если у вас залиты батареи со съемными крышками, вы должны проверить, находится ли вода в батарее на должном уровне.

Если уровень воды низкий, долейте дистиллированную воду, чтобы вода покрывала пластины. Используйте пластиковое отверстие в батарее, чтобы наблюдать за уровнем воды, и наполните батарею до надлежащего уровня.

Примечание: Только используйте дистиллированную воду при заправке залитых батарей.

Снимите показания перед зарядкой и сравните со стандартными измерениями

Измерьте аккумулятор мультиметром в режиме постоянного тока, подключив черный и красный кабели к соответствующим клеммам аккумулятора.

Используйте это значение напряжения, чтобы определить соответствующий «процент заряда» из приведенной ниже таблицы:

Показания напряжения холостого хода батареи RV
Trojan Battery Company

Если вы определили, что аккумулятор заряжен от 0% до 70%, зарядите аккумулятор до полной емкости.

Зарядить аккумулятор полностью и измерить напряжение холостого хода

Зарядите каждую батарею как можно полнее.

Ночевки должно хватить. Когда закончите, дайте батарее посидеть пару дней, ни к чему не прикрепляя.

Проверьте напряжение по истечении этого периода, оно должно быть 6,37 В для батареи 6 В или 12,73 В для батареи 12 В.

Если измеренное напряжение после зарядки меньше этих значений, аккумулятор имеет одну из двух проблем:

  1. находился в разряженном состоянии слишком долго или
  2. у него плохая ячейка.

Отнесите аккумулятор для замены или дальнейшего тестирования.

Проверка напряжения домашних аккумуляторов в автодоме

Подозрительные батареи для испытаний под нагрузкой

Если все прошло проверку, а батареи по-прежнему разряжаются, вам необходимо отнести их в магазин автозапчастей или аккумуляторов, чтобы протестировать их под нагрузкой.

Во время испытания под нагрузкой техник будет использовать машину для приложения большой нагрузки к батарее, чтобы определить, требует ли батарея замены.

Заключение

Если вы обнаружите, что батарея не работает должным образом, не бойтесь ее заменить.

Хорошая практика - заменять все батареи в банке одновременно. Если один из них выйдет из строя, он может погубить и остальных.

Единственный раз, когда я бы сказал, не заменять их все, это в случае, если все были недавно заменены, а один оказался неисправным вскоре после покупки.

Не предполагайте без тестирования

Тем не менее, не спешите выбрасывать батарею из банка перед тем, как приложить усилия для их медленной зарядки в течение более длительного периода.

Набор гелевых (герметичных) батарей необходимо заряжать при низкой силе тока в течение более длительного периода времени. Эти батареи сконструированы таким образом, что жидкость не выкипает, что может произойти при применении быстрой зарядки с высоким током.

Безопасность - ваш приоритет

Помните, что когда у вас есть группа из двух или более батарей, у вас в руках потенциально может быть взрывной портативный сварочный аппарат.

Батареи, которые были на зарядном устройстве, имеют скопление взрывоопасного газа, которое медленно выходит через очень маленькое вентиляционное отверстие.

Короткое замыкание кабеля аккумулятора может привести к взрыву дуги.

При работе с аккумуляторами всегда надевайте защитные очки и резиновые перчатки. Помните, если сомневаетесь, поручите работу профессионалу - деньги потрачены не зря.

Более подробную информацию о тестировании удельного веса (не рассматривается в этой статье) и тестировании открытого напряжения можно найти на веб-сайте компании Trojan Battery Company.

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог.Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопрос обо ВСЕМ, связанном с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3. Наслаждайтесь незабываемыми воспоминаниями!

Как проверить батарею мобильного телефона с помощью мультиметра

Хотите узнать, как проверить аккумулятор сотового телефона? Из-за большого количества различных функций и приложений расход заряда батареи в современных смартфонах стал очень высоким.Использование заряда аккумулятора через Интернет либо через соединение для передачи данных (2G или 3G), либо через Wi-Fi также приводит к более быстрой разрядке сотовых телефонов. Проверить или проверить батарею легко с помощью мультиметра. Это напряжение аккумулятора, которое проверяется, чтобы узнать, насколько он заряжен. Единица измерения напряжения - вольт, а ее символ - V. Хотя на экране телефона отображается уровень заряда аккумулятора, вам нужно будет проверить его мультиметром, когда ваш телефон разряжен! Метод проверки аккумулятора одинаков для всех моделей и производителей, таких как iPhone, Samsung, Sony, LG, Nokia, китайские телефоны и т. Д.

Шаги по проверке батареи мультиметром

  1. Выключите мобильный телефон и осторожно извлеките аккумулятор.
  2. Теперь найдите на этикетке батареи указанное напряжение. Большинство аккумуляторов сотовых телефонов, цифровых фотоаппаратов и планшетов имеют напряжение 3,7 В или 3,8 В
  3. Установите аккумулятор так, чтобы его контакты были обращены к вам.
  4. Теперь оставьте мультиметр (аналоговый или цифровой) на постоянном токе. Он может быть обозначен либо DCV, либо просто V и прямой линией с 3 точками под ней. В DCV (напряжение постоянного тока) также будет много настроек, таких как 2 мВ, 2 В, 20 В, 200 В, 1000 В. Сохраняйте настройку на число выше фактического напряжения батареи.В большинстве мультиметров это будет либо 10 В, либо 20 В. Указание ACV или просто V, за которым следует изогнутая линия, означает переменное напряжение. Не используйте эту настройку, поскольку батареи работают от постоянного напряжения.
  5. Теперь прикоснитесь кончиком красного щупа мультиметра к выводу батареи, обозначенной «+», и коснитесь кончиком черного щупа на выводе, обозначенном «-». (Положительный полюс батареи обозначается знаком «+», а отрицательный полюс обозначается знаком «-».)
  6. Прикасайтесь к обоим зондам до тех пор, пока на экране глюкометра не появится стабильное показание.Если показание на экране больше 3,70 для батареи 3,7 В, значит, батарея полностью заряжена. А если меньше, то заряжать придется зарядным устройством. Он должен показывать значение выше заряда аккумулятора.

Если батарея разряжена и показывает напряжение 0 или, скажем, меньше 3,7, вам придется зарядить ее с помощью зарядного устройства. Вы также можете зарядить его от источника постоянного тока. Если после зарядки в течение длительного времени он по-прежнему показывает такой же заряд, значит, аккумулятор неисправен.Вам нужно будет купить новый, так как батареи не подлежат ремонту. Если показания батареи ниже 3,70 В даже после зарядки, ваш мобильный телефон не включится.

Прочтите наше руководство по использованию мультиметра при ремонте мобильных телефонов

Забавный традиционный метод проверки АКБ

Многие специалисты по ремонту сотовых телефонов также проверяют батареи с помощью языка, что является очень неэтичным и столь же забавным методом.Тем не менее, это даст вам результат. Они просто касаются кончиком языка клеммы «+» батареи, и если она дает какой-то ток или пряный привкус, это означает, что батарея заряжена. А если он не дает вышеуказанного эффекта и вы ничего не чувствуете на кончике языка, значит, его зарядка снижена. Я просто пишу этот метод для ознакомления и настоятельно не рекомендую использовать его, кроме как в экстренных случаях!

Как проверить быстро разряжающийся аккумулятор?

Теперь, если ваша батарея разряжается очень быстро даже после полной зарядки, вам, очевидно, придется это проверить.В этом случае мультиметр не поможет. Это потому, что мультиметр просто покажет, сколько заряда в аккумуляторе. Но если химические вещества внутри батареи стали слабыми или изношенными, они быстро разрядятся.

В таких случаях вы можете проверить это любым из 3 способов, указанных ниже

  1. Существуют специальные машины для проверки аккумуляторов, которые будут проверять его
  2. Протестируйте аккумулятор на другой рабочей модели. Если он быстро разряжается и в этом телефоне, значит, он неисправен.
  3. Вставьте новую батарею в трубку и проверьте. Если проблема решена, значит, ваш старый аккумулятор неисправен.

Значит, если аккумулятор неисправен, его нужно просто заменить. Но что, если все в порядке, а телефон все еще разряжается? Тогда на печатной плате есть короткое замыкание или аппаратная неисправность. Попробуйте отремонтировать печатную плату с помощью очистителя цепи.

Пожалуйста, дайте нам знать ваше мнение в комментариях ниже.

Все подсказки GSM

All GSM Tips - это веб-сайт по ремонту мобильных устройств, который предоставляет полезные советы, приемы и руководства по ремонту мобильных телефонов и планшетов.

Проверка автомобильного аккумулятора с помощью мультиметра

Проверка батареи мультиметром - простой процесс. Первое, что нужно сделать, это убедиться, что у вас есть доступ к клеммам батареи (металлические соединения на верхней или передней части батареи).

Аккумуляторы обычно располагаются в моторном отсеке сбоку от двигателя. Если батарея не видна сразу, когда вы открываете капот, обратитесь к руководству пользователя. В современных автомобилях аккумуляторная батарея часто имеет пластиковую крышку, которая отсоединяется, поднимается на петлях или иногда требует снятия с помощью нескольких болтов или винтов.Также может быть красная крышка над положительной (+) клеммой, которая тоже поднимется или откроется. Когда батарея обнажена, будьте предельно осторожны, чтобы никакие металлические предметы не касались клемм и не вызывали короткое замыкание, поэтому не кладите гаечные ключи или другие инструменты на батарею.

Как проверить автомобильный аккумулятор мультиметром

Первый тест с вашим мультиметром будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V. Установите циферблат на 20, что позволит вам точно измерить напряжение в диапазоне 0–20 вольт.

Поднесите красный щуп к положительной клемме, а черный щуп к отрицательной клемме. Клеммы будут отмечены + и - и часто имеют красный цвет для положительного и черный для отрицательного. Если вы получаете показание с минусом перед ним (-12,6, а не 12,6), значит, датчики ошиблись!

Как мы уже обсуждали, напряжение покоя в идеале должно быть не ниже 12,6 В. Имейте в виду, что когда аккумулятор опускается до 12,2 В, он фактически заряжен только на 50%, а при напряжении ниже 12 В он классифицируется как разряженный!

Следует иметь в виду, что все современные автомобили испытывают «паразитные потери», когда что-то электрическое разряжает аккумулятор даже при выключенном двигателе.Даже при выключенном свете и двигателе цифровые часы, компьютер и некоторые другие системы потребляют некоторое количество энергии. Если вы подозреваете, что это убивает вашу батарею во время хранения, вы можете либо отключить батарею, либо полностью вынуть батарею из автомобиля.

Если напряжение ниже 12,6 В, отключите аккумулятор и полностью зарядите его с помощью зарядного устройства. Затем проведите тест после ночного отдыха. Если аккумулятор держит заряд, когда он не подключен к автомобилю, значит, что-то разряжает аккумулятор намного быстрее, чем память компьютера и цифровые часы.

Как проверить генератор с помощью мультиметра

Генератор вырабатывает электричество и заряжает аккумулятор. Когда вы едете, генератор с ременным приводом берет на себя роль подачи энергии в электрические системы автомобиля, а также подзаряжает аккумулятор.

Итак, при работающем двигателе (и помня о движущихся частях) проведите тот же тест батареи, что и выше, с помощью мультиметра. В исправной системе зарядки должно быть значение от 13,8 В до 14.4В на штатном холостом ходу.

В любом месте за пределами этого диапазона, ваш автомобиль либо недостаточно, либо перезаряжается - оба эти фактора сокращают срок службы батареи и требуют дальнейшего расследования. Для получения дополнительной информации о системе зарядки в вашем автомобиле см. Когда хорошие генераторы выходят из строя (и почему) .

Как проверить автомобильный аккумулятор на наличие мертвых ячеек

Часто батарея не выходит из строя сразу, но одна или несколько ячеек, составляющих батарею, выходят из строя. Когда это происходит, вы сначала замечаете, что при запуске автомобиля это происходит медленно.

Большинство новых автомобильных аккумуляторов относятся к категории запечатанных «необслуживаемых», но некоторые старые аккумуляторы позволяют получить доступ к отдельным элементам. Ячейки будут иметь либо отдельные крышки, либо пластиковую крышку, закрывающую все ячейки, либо несколько ячеек. Клетки содержат смесь воды и серной кислоты, поэтому вам не нужно возиться внутри них и избегать попадания жидкости на кожу.

Для проверки каждой ячейки вам понадобится тестер аккумуляторов в виде ареометра, который измеряет удельный вес аккумуляторной кислоты.По количеству плавающих шариков можно определить, мертва ли ячейка. Однако знать, что батарея разряжена, для вас не больше пользы, чем знать, что батарея не выдержит заряда 12,6 вольт, потому что вы не можете это исправить. Таким образом, проверка напряжения покоя является столь же эффективной диагностикой.

Pro Tip : Прежде чем отключать аккумулятор, убедитесь, что вы знаете код защиты от краж для вашей стереосистемы. В противном случае вы можете обнаружить, что он не будет работать, когда вы снова подключите его!

Фото предоставлено: Pomona Swap Meet

Эта статья воспроизведена с разрешения правообладателя Haynes Manuals .Дальнейшее воспроизведение без разрешения запрещено. Нажмите здесь, чтобы получить больше советов и руководств от Haynes , или здесь, чтобы получить дополнительную информацию о следующем Pomona Swap Meet & Classic Car Show .

Как проверить аккумулятор на наличие паразитного разряда

Проверка системы на утечку тока

Чтобы проверить, не разряжает ли что-то аккумулятор при выключенном велосипеде, вам необходимо проверить силу тока, а не вольта.Для этого выполните следующие действия:

Переключите цифровой мультиметр на усилители постоянного тока. Ампер обычно обозначается буквой «А» на переключателе мультиметра. Переменный ток обычно отображается как символ «~», а постоянный ток обозначается как символ «-». Обычно вам нужно переставить положительный провод мультиметра в отдельное гнездо на мультиметре. Иногда бывает 2 розетки, высокий диапазон и низкий диапазон. Всегда сначала проверяйте максимальную настройку. Например: максимальное значение на вашем мультиметре может быть 10 ампер. Сначала проверьте настройку 10 А, затем, если потребляемый ток меньше, чем настройка низкого уровня мультиметра, перейдите к этой настройке и продолжайте тестирование.В моем примере нижнее значение моего мультиметра составляет 0,3 А. Также обозначается как 300 мА (мА x 1000 = A).

ВНИМАНИЕ! Когда мультиметр включен, не подключайте его напрямую к батарее и не нажимайте кнопку стартера во время проверки силы тока. Это вызовет перегорание внутреннего предохранителя мультиметра! Мультиметр, установленный на токе, имеет очень низкое сопротивление, почти короткое замыкание и потребляет столько тока, сколько подает ваша батарея, пока что-то не расплавится. Всегда подключайте провода мультиметра к напряжению после завершения тестирования, чтобы избежать перегорания предохранителя в следующий раз, когда вы будете использовать мультиметр.

Чтобы проверить разряд батареи: выключите все на велосипеде. Отсоедините только один вывод аккумуляторной батареи. Например, отсоедините положительный вывод аккумуляторной батареи. Установите мультиметр на амперы, как описано выше. Подключите положительный вывод мультиметра к положительной клемме аккумулятора. Убедитесь, что положительный вывод, который вы отсоединили от батареи, не касается ничего заземленного, например, рамы велосипеда и т. Д. Подключите отрицательный вывод мультиметра к положительному выводу, который вы отсоединили от батареи. Теперь вы должны увидеть потребляемый ток, измеренный в амперах.Перейдите к более низкому значению Amp на вашем мультиметре, если ток ниже, чем значение, установленное для настройки Multimeter Low. Начните отключать провода или предохранители вокруг вашего велосипеда и посмотрите, упадет ли текущее показание до нуля. Это укажет вам направление текущего вора. Вы можете преобразовать в мощность, измеренную в ваттах, умножив ее на напряжение батареи. Мощность = Вольт x Ампер, 4,2 Вт или (12 В x 0,35 А).

Купить цифровой мультиметр

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Написано 12 апреля 2021 г. в 13:31

Как проверить напряжение аккумулятора

У вас проблемы с запуском машины? Плохой аккумулятор - одна из причин, по которой автомобиль может не заводиться, особенно после холодной ночи или если ваш автомобиль долгое время стоял на стоянке.

Если вам интересно, не проблема ли в вашей батарее, ее относительно легко проверить. Все, что вам нужно, это вольтметр или мультиметр на настройку вольтметра.

Чтобы получить услуги по обслуживанию аккумуляторных батарей в Броктоне, свяжитесь с нами сегодня в Nissan 24 или запишитесь на прием онлайн!

Вот несколько тестов, которые вы можете провести, чтобы проверить напряжение аккумулятора и систему зарядки вашего автомобиля.

Как проверить напряжение аккумулятора

Вы можете выполнить простой тест, чтобы убедиться, что аккумулятор держит заряд. При выключенном зажигании подсоедините положительный (красный) кабель вольтметра к положительной клемме аккумулятора, которая будет отмечена знаком «плюс» (+).Подключите отрицательный (черный) кабель вольтметра к отрицательной клемме, которая будет отмечена знаком минус (-).

Вольтметр должен показывать 12,6 вольт, если ваша батарея держит заряд. Даже небольшое падение напряжения указывает на то, что аккумулятор заряжен не полностью, поэтому даже значение около 12,2 В может указывать на проблему с аккумулятором.

Обратите внимание, что холод приведет к более низким показаниям. Например, при 30 градусах хороший, полностью заряженный аккумулятор будет показывать только около 12.5 вольт, поэтому не беспокойтесь о низком показании, если батарея очень холодная при тестировании.

Даже если ваша батарея полностью заряжена, это не значит, что она в порядке. Вам нужно выполнить еще один тест, чтобы проверить работоспособность аккумулятора под нагрузкой.

Как проверить аккумулятор под нагрузкой

Запуск двигателя потребляет большой ток, и часто батареи выходят из строя, потому что они больше не могут удерживать свой заряд под нагрузкой, как это называется. Чтобы проверить аккумулятор под нагрузкой, вам нужно будет проверить его, проворачивая двигатель.

Для этого вам нужно отключить зажигание, чтобы машина не заводилась. Затем, подключив кабели вольтметра, как описано в предыдущем разделе, попросите помощника провернуть двигатель на 10 или 15 секунд, следя за вольтметром.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
