Измерение петли фаза-ноль | Заметки электрика

Уважаемые, посетители!!!

Приветствую Вас на своем ресурсе «Заметки электрика».

В прошлой статье мы узнали с Вами, что такое петля фаза-ноль и для чего нужно проводить измерение сопротивления петли фаза-ноль.

Сегодняшняя статья будет посвящена теме измерения петли фаза-ноль, т.е. разберем пошагово и подробно как самостоятельно произвести измерение. Измерение будем проводить в 2 этапа:

1. Внешний осмотр

Проводим тщательный внешний осмотр:

2. Измерение петли фаза-ноль

Перед измерением необходимо проверить плотность соединения проводов к аппаратам защиты. Если провода не протянуты — то смысла измерения нет, т.к. полученные показатели получатся не достоверными.

Цель  — это выяснить соответствие номинального тока аппаратов защиты и сечение проводов измеряемой цепи.

Замер петли фаза-ноль производим на самой удаленной точке измеряемой линии.

Если же проблематично определить самую дальнюю точку линии, то проводим измерение по всем точкам этой линии.

Измеренные величины записываем в блокнот.



Методика измерения петли фаза-ноль. Как провести замер?

 Существует несколько методов измерения:

  • метод падения напряжения в отключенной цепи

  • метод падения напряжения на нагрузочном сопротивлении

  • метод короткого замыкания цепи

Наша электролаборатория использует для измерения петли фаза-ноль электроизмерительный прибор MZC-300 от фирмы Sonel, который работает по методу падения напряжения на нагрузочном сопротивлении. Этот метод рекомендуется к использованию ГОСТом  50571.16-99 (приложение D1).

Данный метод измерения я считаю более удобным, а главное безопасным.

Измерение в рабочей цепи А (L1) — N

Измерение в защитной цепи А (L1) — PE

Проверка защиты от замыкания на корпус электрооборудования в системе заземления TN

Проверка защиты от замыкания на корпус электрооборудования в системе заземления TT

Более подробно видах систем заземления читайте в статьях:  TN-C, TN-C-S, TN-S и TT.

Измерение сопротивления петли мы проводим на электроустановке, которая находится под напряжением.

Как пользоваться прибором MZC-300, более подробно, можно узнать в руководстве по эксплуатации данного прибора.

Периодичность проведения измерений

Согласно нормативно-технического документа ПТЭЭП, измерение петли фаза-ноль проводится с определенной периодичностью, установленной системой ППР организации. Система ППР, включающая в себя циклы текущих и капитальных ремонтов электрооборудования,  утверждается техническим руководителем организации.

Для электроустановок во взрывоопасных зонах, не менее 1 раза в 2 года.

При отказе устройств защиты электроустановок должны выполняться внеплановые электрические измерения.



Как сделать заключение?

Выполнив замер петли фаза-ноль по вышеприведенным  схемам, на дисплее прибора отразится величина однофазного тока короткого замыкания.

Это значение сравниваем по время-токовым характеристикам с током срабатывания расцепителя автоматического выключателя или с плавкой вставкой предохранителя, и делаем соответствующее заключение.

Чтобы сделать правильное и верное заключение необходимо внимательно прочитать выдержки из ПТЭЭП и ПУЭ 7 издания. Я их совместил для Вашего удобства в одну картинку.

(для увеличения нажмите на картинку)

Для более наглядного представления, как сделать правильное заключение при измерении ПФО, приведу Вам пример из личного опыта.

Пример:

Производили замер петли фаза-ноль в помещении библиотеки. Измеряемая линия питается от силовой сборки ЩС автоматическим выключателем с номинальным током 16 (А) и характеристикой С (подробнее о всех видах характеристиках).

Как я уже говорил в статье, измерение проводим на самой отдаленной точке этой линии, в нашем случае это розетка, расположенная в самом дальнем углу библиотеки.

Электроснабжение библиотеки выполнено системой заземления TN-C. Поэтому измерение производим в рабочей цепи (фаза — ноль).

Измеренный ток однофазного короткого замыкания, который показал нам прибор, составлял 87 (А).

Внимательно читаем информацию, приведенную на картинке выше.

В данном примере воспользуюсь пунктом из ПТЭЭП. Т.е. ток однофазного замыкания

должен быть не менее, чем 1,1 * 16 * 10 = 176 (А). А у нас ток получился 87 (А) —  условие не выполняется.

При токе 87 (А) электромагнитная защита автоматического выключателя не сработает, а сработает тепловая защита, выдержка времени которой составит несколько секунд (больше, чем 0,4 секунды — ПУЭ). За это время есть большой риск возникновения воспламенения или пожара электропроводки.

Вывод:

В моем примере условие не удовлетворяет требованиям ПТЭЭП и ПУЭ. Поэтому необходимо:

  • увеличить сечение проводов, измеряемой линии (при увеличении сечения провода уменьшается его сопротивление, а значит и увеличится ток однофазного замыкания, который пройдет по нашим условиям)
  • установить автоматический выключатель с меньшим номинальным током (при уменьшении номинала автомата мы тем самым жертвуем мощностью линии)



Форма протокола измерения петли фаза-ноль

Самым последним этапом является занесение величин измерений в протокол.

(для увеличения нажмите на картинку)

(для увеличения нажмите на картинку)

P.S. Если у Вас в процессе изучения материала появились какие-нибудь вопросы, то смело задавайте их в комментариях. А сейчас смотрите видеоролик про «Измерение петли фаза-ноль в мастерской», который я приготовил специально для Вас.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


что это такое, периодичность проверки и прибор для измерения

Содержание статьи:

При существующем разнообразии электрического оборудования, устанавливаемого в силовых цепях, важно научиться правильной эксплуатации систем энергоснабжения и поддержанию их в рабочем состоянии. Нарушение этого требования приводит к снижению эксплуатационных показателей и возможности повреждения подключенных к ней устройств. Проверка электропроводящих линий предполагает организацию тестирования, включающего в себя измерение распределенных электрических параметров. При проведении периодических испытаний обязательно обследуются все защитные устройства и электрические проводники, а также так называемая «петля фаза ноль».

Определение понятия

Измеритель сопротивления петли фаза-ноль

Любое подключенное к электросети оборудование оснащается защитным заземляющим контуром. Это приспособление обустраивается в виде сборной металлической конструкции, располагающейся либо рядом с контролируемым объектом, либо на трансформаторной подстанции. В случае аварийной ситуации (при повреждении изоляции проводов, например) фазное напряжение попадает на заземленный корпус, а затем стекает в землю.

Для надежного растекания в грунт опасного потенциала сопротивление цепочки не должно превышать определенной нормы (единиц Ома).

Под петлей фаза ноль понимается проводной контур, образуемый при замыкании фазной жилы на токопроводящий корпус подключенного к сети оборудования. Фактически он образуется между фазой и заземленной нейтралью (нулем), что и явилось причиной такого названия. Знать его сопротивление необходимо для того, чтобы контролировать состояние цепей защитного заземления, обеспечивающих стекание аварийного тока в грунт. От состояния этого контура зависит безопасность человека, пользующегося оборудованием и бытовыми приборами.

Методика определения сопротивления петли фаза-нуль

В соответствии с требованиями ПТЭЭП при эксплуатации промышленного и бытового электрооборудования необходим постоянный контроль состояния защитных устройств. Согласно требованиям нормативной документации в установках до 1000 Вольт с глухозаземленной нейтралью они проверяются на однофазное замыкание в грунт. В известных методиках испытаний в первую очередь учитывается техническая база, представленная образцами специальных измерительных приборов.

Используемая аппаратура

Для измерения цепочки фаза-нуль применяются электронные приборы, отличающиеся как своими возможностями (способом снятия показаний и их погрешностью, в частности), так и назначением. К самым распространенным образцам измерителей относятся:

  • Приборы М417 и MSC300, позволяющие определять искомую величину, по окончании измерений токи КЗ на землю вычисляются на основе полученных результатов.
  • Устройство ЭКО-200, посредством которого удается замерить только ток замыкания.
  • Прибор ЭКЗ-01, применяемый для тех же целей, что ЭКО-200.
  • Измеритель ИФН-200.
ИФН-200
ЭКО-200
М417

Прибор М417 позволяет проводить измерения в цепях 380 Вольт с глухозаземленной нейтралью без необходимости снятия питающего напряжения. При проведении замеров используется метод его падения в режиме размыкания контролируемой цепи на промежуток времени, составляющий 0,3 секунды. К недостаткам этого устройства относят необходимость калибровки системы перед началом работы.

Прибор MSC300 относится к изделиям нового типа с электронной начинкой, построенной на современных микропроцессорах. При работе с ним используется метод падения потенциала при подключении фиксированного сопротивления величиной 10 Ом. Рабочее напряжение – 180-250 Вольт, а время замера контролируемого параметра – 0,03 сек. Устройство подсоединяется к проверяемой линии в самой дальней ее точке, после чего нажимается кнопка «Старт». Итоги измерений выводятся на встроенный в прибор цифровой дисплей.

Когда в наличии не имеется ни одного образца измерительного прибора (а также при необходимости дублирования операций), для практического определения искомой величины используется способ измерения с помощью вольтметра и амперметра.

Существующие методики измерений

Известные методики включают в себя расчетную часть, представленную в виде формул. Общепринятый расчетный инструмент позволяет узнать суммарное сопротивление петли по следующей формуле:

Zпет = Zп + Zт/3, где

  • Zп – полное сопротивление проводов на участке КЗ;
  • Zт – то же, но для силового трансформатора подстанции (источника тока).

Для дюралевых и медных проводов Zпет в среднем составляет 0,6 Ом/км. По найденному сопротивлению находится ток однофазового замыкания на землю: Iк = Uф/Zпет.

Если в результате приведенных выкладок выяснится, что значение искомого параметра не превышает трети от допустимой величины (смотрите ПУЭ), можно ограничиться этим вариантом расчета. В противном случае проводятся прямые измерения тока посредством приборов ЭКО-200 или ЭКЗ-01. В их отсутствие может применяться метод амперметра-вольтметра.

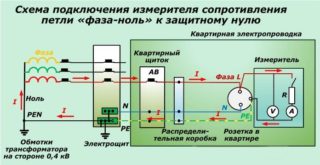

Общий порядок проведения испытаний с помощью измерительных приборов указанных марок:

  • Контролируемое оборудование отключают от сети.
  • Организуется питание проверяемой петли от понижающего трансформатора.
  • Нужно умышленно замкнуть фазу на корпус электрического приемника, а затем измерить значение Zпет, получившееся в результате КЗ.

При измерениях по способу амперметра-вольтметра после подачи напряжения в контролируемую цепочку и организации замыкания определяются величины тока I и потенциала U. Первое из этих значений не должно превышать 10-20 Ампер.

Расчеты и оформление результатов

Сопротивление проверяемой петли вычисляется по формуле: Zпет=U/I. Полученное по результатам расчета значение складывается с импедансом одной из 3-х обмоток станционного трансформатора, равным Rтр./3.

По завершении линейных измерений согласно действующим нормативам их следует зафиксировать документально. Для этого по установленной форме подготавливаются протоколы испытаний, в которых обязательно регистрируются следующие данные:

  • Тип линии, ее основные характеристики.
  • Используемое при проверке измерительное оборудование.
  • Величины собственного переходного сопротивления и обмоток станционного трансформатора.
  • Их сумма, являющаяся итогом проведенных измерений.

В соответствии с основными положениями ПУЭ периодичность проводимых на силовых цепях проверок составляет один раз в 6 лет. Для взрывоопасных объектов – раз в два года.

Расчеты по таблицам

Полное значение искомой величины зависит от следующих факторов:

  • Параметры трансформатора силовой подстанции.
  • Выбранные при проектировании электрической сети сечения фазных и нулевых жил.
  • Сопротивление переходных соединений, всегда имеющихся в любой цепи.

Проводимость используемых проводов может задаваться еще на стадии проектирования энергосистемы, что при условии правильного ее выбора позволит избежать многих неприятностей.

Согласно ПУЭ этот показатель должен соответствовать хотя бы половине аналогичного значения для фазных проводников. По необходимости ее допускается увеличивать до той же величины. В требованиях главы 1.7 ПУЭ оговариваются эти значения, а ознакомиться с ними можно в Таблице 1.7.5, приводимой в Приложении Правил. Согласно ей производится выбор наименьшего сечения проводников защиты (в миллиметрах квадратных).

По завершении табличного этапа обсчета петли фаза-ноль переходят к ее проверке путем вычисления тока короткого замыкания по формулам. Его расчетное значение сравнивается затем с практическими результатами, полученными ранее путем непосредственных измерений. При последующем выборе приборов защиты от КЗ (линейных автоматов, в частности) время их срабатывания привязывается к этому параметру.

В каких случаях проводят измерения

Замер сопротивления участка цепи фаза-ноль обязательно организуется в следующих ситуациях:

  • при вводе в постоянную эксплуатацию новых, еще не работающих силовых электроустановок;
  • когда со стороны контролирующих энергетических служб поступило указание на их проведение;
  • согласно заявке предприятий и организаций, подключенных к обслуживаемой электрической сети.

При вводе энергетической системы в эксплуатацию тестовые замеры сопротивления петли является частью комплекса мероприятий, проводимых с целью проверки ее рабочих характеристик. Второй случай связан с аварийными ситуациями, нередко случающимися при эксплуатации силовых цепей. Заявка от тех или иных потребителей, представленных предприятием или организацией, может поступить при неудовлетворительной защите оборудования (по жалобам конкретных пользователей, например).

Примеры проведения вычислений

В качестве примеров таких измерений рассматриваются два способа.

Эффект от падения напряжения на контролируемом участке силовой цепи

При описании этого способа важно обратить внимание на трудности его практической реализации. Это объясняется тем, что для получения конечного результата потребуется несколько этапов. Сначала придется измерить параметры сети в двух режимах: с отключенной и подключенной нагрузкой. В каждом из этих случаев сопротивление измеряется путем снятия показаний по току и напряжению. Далее оно рассчитывается по классическим формулам, вытекающим из закона Ома (Zп=U/I).

В числителе этой формулы U представляет собой разницу двух напряжений – при включенной и при выключенной нагрузке (U1 и U2). Ток учитывается только для первого случая. Для получения корректных результатов разница между U1 и U2 должна быть достаточно большой.

Полное сопротивление учитывает импеданс катушки трансформатора (он суммируется с полученным результатом).

Применение независимого источника электрического питания

Данный подход предполагает определение интересующего специалистов параметра с помощью независимого источника питающего напряжения. При его проведении потребуется учесть следующие важные моменты:

  • В процессе измерений первичная обмотка питающего станционного трансформатора замыкается накоротко.
  • С независимого источника напряжение питания подается непосредственно в зону КЗ.
  • Сопротивление фаза-ноль рассчитывается по уже знакомой формуле Zп=U/I, где: Zп – это значение искомого параметра в Омах, U – измеренное испытательное напряжение в Вольтах, I – величина измерительного тока в Амперах.

Все рассмотренные методы не претендуют на абсолютную точность полученных по их итогам результатов. Они дают лишь приблизительную оценку величины полного сопротивления петли фаза-ноль. Такой ее характер объясняется невозможностью в рамках предложенных методик измерять индуктивные и емкостные потери, которые всегда присутствуют в силовых цепях с распределенными параметрами. При необходимости учета векторной природы измеряемых величин (фазовых сдвигов, в частности) придется вводить специальные поправки.

В реальных условиях эксплуатации мощных потребителей величины распределенных реактивных сопротивлений настолько незначительны, что в определенных условиях они не учитываются.

Методика измерения петли Фаза-Ноль - Электролаборатория

1.Цель проведения измерения.

       Измерение сопротивления петли  “фаза-нуль” проводится с целью проверки срабатывания защиты электрооборудования и отключения аварийного участка при замыкании фазы на корпус. По измеренному полному сопротивлению петли  “фаза-нуль” определяется ток однофазного короткого замыкания. Полученная расчетом величина тока сравнивает с номинальным током защитного аппарата.

2.Меры безопасности.

Пред началом работ необходимо:

  • Получить наряд (разрешение) на производство работ
  • Подготовить рабочее место в соответствии с характером работы: убедиться в достаточности принятых мер безопасности со стороны допускающего (при работах по наряду), либо принять все меры безопасности самостоятельно (при работах по распоряжению).
  • Подготовить необходимый инструмент и приборы.
  • При выполнении работ действовать в соответствии с программами (методиками) по испытанию электрооборудования типовыми или на конкретное присоединение.
  • При окончании работ на электрооборудовании убрать рабочее место, восстановив нарушенные в процессе работы коммутационные соединения (если таковое имело место).
  • Сдать наряд (сообщить об окончании работ руководителю или оперативному персоналу).
  • Оформить протокол на проведённые работы

Измерения сопротивления петли «фаза – нуль» необходимо производить, пользуясь диэлектрическими перчатками, предварительно необходимо обесточить испытуемую цепь. Только после отключения напряжения необходимо проводить подключение прибора с последующей подачей напряжения и проведением измерения.

3.Нормируемые величины.

      Измерения сопротивления петли “фаза-нуль” проводится в сроки, устанавливаемые графиком планово-предупредительного ремонта (ППР). По сопротивлению петли “ фаза-нуль”  Zфо (Ом) ток короткого замыкания Iкз (А) определяется по формуле  Iкз=Uср/Zфо

      где Uср — среднее значение питающего напряжения, В.

      В электроустановках до 1кВ с глухим заземленной нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ, превышающий не менее чем:

  • в 3 раза номинальный ток плавкого элемента ближайшего предохранителя;
  • в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя, имеющего обратно зависимую от тока характеристику.

    При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (отсечку), проводимость указанных проводников должна обеспечивать ток не ниже уставки тока мгновенного срабатывания, умноженной на коэффициент, учитывающий разброс(по заводским данным), и на коэффициент запаса 1,1.

4.Определяемые характеристики.

Согласно ПУЭ в электроустановках до 1000В с глухозаземлённой нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых рабочих и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, который обеспечивает время автоматического отключения питания не превышающего значений, указанных в табл. 1.7.1.

Таблица 1.7.1 Наибольшее допустимое время защитного автоматического отключения для системы TN

Номинальное фазное напряжение U0, В

Время отключения, с

127

0,8

220

0,4

380

0,2

Более 380

0,1

Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класса 1. В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.

Допускаются значения времени отключения более указанных в табл. 1.7.1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:

1) полное сопротивление, защитного проводника между главной заземляющей шиной и распределительным щитом или щитком не превышает значения, Ом:



50=Zц/U0,



где Zц — полное сопротивление цепи «фаза-нуль», Ом;

U0 — номинальное фазное напряжение цепи, В;

50 — падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В;

2) к шине РЕ распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.

Допускается применение УЗО, реагирующих на дифференциальный ток.

А также ток возникающий при однофазном КЗ во взрывоопасных зонах должен превышать:

В 6 раз номинальный ток автоматического выключателя с обратнозависимой характеристикой

во взрывоопасном помещении.

В 4 раза номинальный ток плавкой вставки во взрывоопасном помещении

При защите автоматическими выключателями имеющими только электромагнитный расцепитель время отключения должно соответствовать данным таблицы 1.7.1

Для расчёта тока однофазного КЗ по результатам измерения сопротивления петли «фаза–нуль» используют следующую формулу:

Z = U / I,



где Z— сопротивление петли «фаза—нуль», Ом;

U — измеренное испытательное напряжение, В ;

I — измеренный испытательный ток, А..

По рассчитанному току однофазного КЗ определяют пригодность аппарата защиты установленного в цепи питания электроприёмника.

В системе IT время автоматического отключения питания при двойном замыкании на открытые проводящие части должно соответствовать табл. 1.7.2.

Таблица 1.7.2 Наибольшее допустимое время защитного автоматического отключения для системы IT

Номинальное линейное напряжение U0, В

Время отключения, с

220

0,8

380

0,4

660

0,2

Более 660

0,1

Для определения времени отключения аппарата защиты после измерения сопротивления петли «фаза-нуль» и расчёта тока однофазного КЗ необходимо использовать время-токовые характеристики данного аппарата (смотри «Методику проведения испытаний автоматических выключателей и аппаратов управления напряжением 0,4кВ»).

5.Условия испытаний и измерений

Измерение сопротивления петли «фаза – нуль» следует производить при положительной температуре окружающего воздуха, в сухую, спокойную погоду. Атмосферное давление особого влияние на качество проводимых испытаний не оказывает, но фиксируется для занесения данных в протокол.

Влияние нагрева проводников на результаты измерений:

а) Рассмотрение повышения сопротивления проводников, вызванного повышением температуры.

Когда измерения проведены при комнатной температуре и малых токах, чтобы принять в расчет повышение сопротивления проводников в связи с повышением температуры, вызванного током замыкания, и убедиться для системы TN в соответствии измеренной величины сопротивления петли «фаза—нуль» требованиям таблицы 1.7.1, может быть применена нижеприведенная методика.

Считают, что требования таблицы 1.7.1 выполнимы, если петля «фаза—нуль» удовлетворяет следующему уравнению

                       Z S(m) ≤ 2U0 / 3Ia,



Где ZS(m) — измеренная величина сопротивления петли «фаза—нуль», Ом;

U0 — фазное напряжение. В;

Ia — ток, вызывающий автоматическое срабатывание аппаратов защиты в течение времени, указанного в таблице 1.7.1., или в течение 5 с для стационарных электроприёмников

Если измеренная величина сопротивления петли «фаза—нуль» превышает 2 U0/3Iа, более точную оценку соответствия требованиям таблицы 1.7.1 можно сделать путем измерения величины сопротивления петли «фаза—нуль» в следующей последовательности:

— сначала измеряют сопротивление петли «фаза—нуль» источника питания на вводе электроустановки Ze;

— измеряют сопротивление фазного и защитного проводников сети от ввода до распределительного пункта или щита управления;

— измеряют сопротивление фазного и защитного проводников от распределительного пункта или щита управления до электроприемника;

— величины сопротивлений фазного и нулевого защитного проводников увеличивают для учета повышения температуры проводников при протекании по ним тока замыкания. При этом необходимо учитывать величину тока срабатывания аппаратов защиты;

— эти увеличенные значения сопротивления добавляют к величине сопротивления петли «фаза—нуль» источника питания Ze и в результате получают реальную величину ZS в условиях замыкания.

  1. Применяемые приборы, инструменты и аппараты.

      Измерения проводятся специальным приборами типа EurotestXE 2,5 кВ MI 3102H, позволяющим определять полное сопротивление петли “фаза-нуль” при наличии напряжения на источнике питания в электроустановках напряжением 380 В с глухозаземленной нейтралью питающего трансформатора. Во время работы применяют инструмент с изолированными ручками и индикатор напряжения.

  1. Методика проведения измерения.

      7.1 Полное сопротивление контура и предполагаемый ток короткого замыкания

В данной функции доступны две подфункции измерения полного сопротивления контура: Подфункция Z LOOP применяется для измерения полного сопротивления контура в системах питания без встроенного УЗО. Подфункция Zs (узо) – функция блокировки срабатывания УЗО – применяется для измерения полного сопротивления контура в системах питания со встроенным УЗО.



7.1.1. Полное сопротивление контура

Полное сопротивление контура представляет собой полное сопротивление контура  повреждения при возникновении короткого замыкания на открытых проводящих частях (замыкание между фазным проводником и защитным проводником заземления).

7.1.2. Порядок проведения измерения полного сопротивления контура

Шаг 1.  С помощью переключателя функций выберите функцию Контур. Используя кнопки, выберите подфункцию полного сопротивления контура Z LOOP. Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2. Установите следующие параметры измерения:

􀂉 Тип предохранителя,

􀂉 Номинальный ток предохранителя,

􀂉 Время срабатывания предохранителя,

􀂉 Масштабный коэффициент IPSC

Шаг 3. Для измерения полного сопротивления контура подключите прибор к испытываемому объекту в соответствии со схемой соединения, приведенной на рисунке 1.

Рисунок 1: Подключение измерительного кабеля с вилкой и 3-проводного измерительного кабеля



Шаг 4.  Перед началом измерения проверьте отображаемые на дисплее предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите кнопку TEST. После завершения измерения на дисплее отображаются результаты измерений и оценка результата.

Отображаемые результаты:

Z ………….Полное сопротивление контура,

ISC ………..Предполагаемый ток короткого замыкания,

Lim ………Минимальный предел предполагаемого тока короткого замыкания (если применяется).

Примечания:

􀂉 Измерительные выводы L и N автоматически заменяются в следующих случаях: если измерительные провода L/L1 и N/L2 (3-проводный измерительный кабель) подключены в обратном порядке, если выходы сетевой вилки перепутаны или если щуп «commander» перевернут.

􀂉 Минимальный предел тока короткого замыкания зависит от типа предохранителя, номинального тока и времени срабатывания предохранителя, а также от масштабного коэффициента IPSC.

􀂉 Указанная погрешность измеренных параметров действительна только тогда, когда сетевое напряжение стабильно во время измерений. 􀂉 Измерение полного сопротивления контура в подфункции Z LOOP приводит к срабатыванию УЗО.



7.1.3. Функция блокировки срабатывания УЗО

В данной подфункции Zs (узо) измерение полного сопротивления контура не вызывает срабатывания УЗО, благодаря низкому измерительному току. Данная подфункция также может применяться для измерения полного сопротивления контура в электроустановках, оснащенных УЗО с номинальным током срабатывания 10 мA.



7.1.4. Порядок проведения измерения полного сопротивления контура в функции блокировки срабатывания УЗО

Шаг 1. С помощью переключателя функций выберите функцию Контур. Используя кнопки, выберите подфункцию блокировки срабатывания УЗО Zs (узо). Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2. Установите следующие параметры измерения:

􀂉 Тип предохранителя,

􀂉 Номинальный ток предохранителя,

􀂉 Время срабатывания предохранителя,

􀂉 Масштабный коэффициент IPSC

Шаг 3. Для измерения полного сопротивления контура в функции блокировки срабатывания УЗО подключите прибор к испытываемому объекту в соответствии со схемой соединения, приведенной на рисунке 1. При необходимости воспользуйтесь меню помощи.

Шаг 4.  Перед началом измерения проверьте отображаемые на дисплее предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите кнопку TEST. После завершения измерения на дисплее отображаются результаты измерений и оценка

результата.

Отображаемые результаты:

Z ………….Полное сопротивление контура,

ISC ………..Предполагаемый ток короткого замыкания,

Lim ………Минимальный предел предполагаемого тока короткого замыкания (если применяется). Сохраните отображенные результаты с целью дальнейшего документирования.



Примечания:

􀂉 При проведении измерения полного сопротивления контура в функции блокировки срабатывания УЗО, срабатывания УЗО, как правило, не происходит. Однако срабатывание УЗО может произойти вследствие протекания тока утечки по РЕ-проводнику или в случае наличия емкостного соединения между фазным и защитным проводниками.

􀂉Указанная погрешность измеренных параметров действительна только тогда, когда сетевое напряжение стабильно во время измерений.



7.2. Полное сопротивление линии и предполагаемый ток короткого замыкания

Полное сопротивление линии – это полное сопротивление токовой петли при возникновении короткого замыкания между фазным и нулевым проводниками в однофазной системе или между двумя фазными проводниками в трехфазной системе.



7.2.1Порядок проведения измерения полного сопротивления линии

Шаг 1. С помощью переключателя функций выберите функцию Линия.

Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2. Установите следующие параметры измерения:

􀂉 Тип предохранителя,

􀂉 Номинальный ток предохранителя,

􀂉 Время срабатывания предохранителя,

􀂉 Масштабный коэффициент IPSC

Шаг 3.Для измерения сопротивления линии фаза – фаза или фаза – нейтраль подключите прибор к испытываемому объекту согласно схеме соединений, приведенной на рисунке 2.

Рисунок 2: Подключение измерительного кабеля с вилкой или 3-проводного измерительного кабеля при измерении полного сопротивления линии

Шаг 4 Перед началом измерения проверьте отображаемые на дисплее предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите кнопку TEST. После завершения измерения на дисплее отображаются результаты измерений и оценка результата

Отображаемые результаты:

Z ………….Полное сопротивление линии,

ISC ………..Предполагаемый ток короткого замыкания,

Lim ………Минимальный предел предполагаемого тока короткого

замыкания (если применяется).

Примечания:

􀂉 Минимальный предел тока короткого замыкания зависит от типа предохранителя, номинального тока и времени срабатывания предохранителя, а также от масштабного коэффициента IPSC.

􀂉 Указанная погрешность измеренных параметров действительна только тогда, когда сетевое напряжение стабильно во время измерений.

 8.Оформление результатов измерений.

Первичные записи рабочей тетради должны содержать следующие данные:

-дату измерений

-температуру,

-влажность и давление

-наименование, тип, заводской номер оборудования

-номинальные данные объекта испытаний

-результаты испытаний

-используемую схему

По данным испытаний и измерений производятся соответствующие расчёты и сравнения. Вычислив ток однофазного КЗ необходимо определить время срабатывания защитного аппарата по его время-токовой характеристике, и затем дать заключение о времени срабатывания выключателя и его соответствии требованиям ПУЭ. Пример работы с время- токовой характеристикой автоматического выключателя, выполненного в соответствии с ГОСТ Р 50345-99 представлен на рисунке 5. Определённый (измеренный, рассчитанный) ток однофазного КЗ откладывается на время-токовой характеристике в виде вертикальной прямой линии. Токи правее зоны срабатывания обеспечивает срабатывание автоматического выключателя со временем менее 0,4 с. Токи внутри зоны срабатывания обеспечивают отключение автоматического выключателя со временем менее 5 с. Таким образом считаем, что для обеспечения требуемого времени срабатывания автоматического выключателя в пределах менее 0,4 с, ток КЗ должен превышать 10Iн для автоматического выключателя с характеристикой типа С (работает электромагнитный расцепитель).



Рисунок 3. Работа с время-токовой характеристикой автоматического выключателя с характеристикой типа С

Если время срабатывания автоматического выключателя должно быть не более 5 с, то в этом случае считаем, что наиболее вероятно срабатывание обратнозависимого расцепителя, поэтому для определения зоны срабатывания необходимо пользоваться индивидуальной время-токовой характеристикой конкретного автоматического выключателя. На рисунке 5 индивидуальная время-токовая характеристика построена черной линией, принципы построения данной индивидуальной характеристики описаны в «Методике проведения испытаний автоматических выключателей и аппаратов управления напряжением 0,4кВ». При работе с время токовой характеристикой автоматических выключателей промышленного исполнения уставка электромагнитного расцепителя считается основой для определения времени срабатывания. Соответственно при величине однофазного тока КЗ, превышающем уставку электромагнитного расцепителя, считаем, что автоматический выключатель отключится за время меньше 0,4 с. Для определения тока однофазного КЗ при котором автоматический выключатель отключится с временем не более 5 с необходимо, как и в первом случае, пользоваться индивидуальной время-токовой характеристикой для конкретного автоматического выключателя. Цепи с применением УЗО в качестве дополнительных защитных устройств также необходимо проверять на соответствие полного сопротивления петли «фаза-нуль» и времени срабатывания защитных аппаратов, реагирующих на сверхток.

Измерение петли фаза-ноль: методика, приборы, периодичность
Со временем эксплуатации линии электроснабжения в них происходят изменения, которые невозможно проконтролировать визуально или установить их с помощью математических расчетов. Для стабильной и бесперебойной работы электрооборудования необходимо периодически делать замеры определенных параметров. Одним из них является измерение петли фаза-ноль, которое делают при помощи специальных приборов. Если фазный провод замкнуть на нулевой в точке потребления, то между фазным и нулевым проводником создается контур, который и является петлей фаза-ноль. В нее входят: трансформатор, рубильники, выключатели, пускатели – все коммутационное оборудование. Ниже мы расскажем читателям Сам Электрик, как измерить сопротивление петли, предоставив существующие методики и оборудование.

Периодичность и назначение замеров

Для надежной работы электросети необходимо периодически проводить проверку силового кабеля и оборудования. Перед сдачей объекта в эксплуатацию, после капитального и текущего ремонта электросетей, после проведения пуско-наладочных работ, а также по графику, установленном руководителем предприятия проводят эти испытания. Измерения делают по следующим основным параметрам:

  • сопротивление изоляции;
  • сопротивление петли фаза-ноль;
  • параметры заземления;
  • параметры автоматических выключателей.

Оборудование для замеров

Основной задачей измерения параметра петли фаза-ноль является защита электрооборудования и кабелей от перегрузок, возникающих в процессе эксплуатации. Повышенное сопротивление может привести к перегреву линии, и как следствие, к пожару. Большое влияние на качество кабеля, воздушной линии оказывает окружающая среда. Температура, влажность, агрессивная среда, время суток – все это оказывает влияние на состояние сети.

В цепь для проведения замеров включают контакты автоматической защиты, рубильники, контакторы, а также проводники подачи напряжения к электроустановкам. Этими проводниками могут быть силовые кабели, подающие фазу и ноль, или воздушные линии, выполняющие эту же функцию. При наличии защитного заземления — фазный проводник и провод заземления. Такая цепь имеет определенное сопротивление.

Полное сопротивление петли фаза-ноль можно рассчитать с помощью формул, которые будут учитывать сечение проводников, их материал, протяженность линии, хотя точность расчетов будет небольшой. Более точный результат можно получить, измерив физическую цепь с имеющимися устройствами.

В случае использование в сети устройства защитного отключения (УЗО), его при измерении необходимо отключить. Параметры УЗО рассчитаны так, что при прохождении больших токов оно произведет отключение сети, что не даст достоверных результатов.

Обзор методик

Существуют разные методики для проверки петли фаза-ноль, а также разнообразные специальные измерительные приборы. Что касается методов измерения, основными считаются:

  1. Метод падения напряжения. Замеры проводят при отключенной нагрузке, после чего подключают нагрузочное сопротивление известной величины. Работы выполняются с использованием специального устройства. Результат обрабатывают и с помощью расчетов делают сравнение с нормативными данными.
  2. Метод короткого замыкания цепи. В этом случае проводят подключение прибора к цепи и искусственно создают короткое замыкание в дальней точке потребления. С помощью прибора определяют ток короткого замыкания и время срабатывания защит, после чего делают вывод о соответствии нормам данной сети.
  3. Метод амперметра-вольтметра. Снимают питающее напряжение после чего, используя понижающий трансформатор на переменном токе, замыкают фазный провод на корпус действующей электроустановки. Полученные данные обрабатывают и с помощью формул определяют нужный параметр.

Основной методикой такого испытания стало измерение падения напряжения при подключении нагрузочного сопротивления. Этот метод стал основным, ввиду его простоты использования и возможности дальнейших расчетов, которые нужно провести для получения дальнейших результатов. При измерении петли фаза-ноль в пределах одного здания, нагрузочное сопротивление включают на самом дальнем участке цепи, максимально удаленном от места подачи питания. Подключение приборов проводят к хорошо очищенным контактам, что нужно для достоверности замеров.

Сначала проводят измерение напряжения без нагрузки, после подключения амперметра с нагрузкой замеры повторяют. По полученным данным делают расчет сопротивления цепи фаза-ноль. Используя готовое, предназначенное для такой работы устройство, можно сразу по шкале получить нужное сопротивление.

После проведения измерения составляют протокол, в который заносят все нужные величины. Протокол должен быть стандартной формы. В него также вносят данные об измерительных приборах, которые были использованы. В конце протокола подводят итог о соответствии (несоответствии) данного участка нормативно-технической документации. Образец заполнения протокола выглядит следующим образом:

Пример заполнения протокола

Какие приборы используют?

Для ускорения процесса измерения петли промышленность выпускает разнообразные измерительные приборы, которые можно использовать для замеров параметров сети по различным методикам. Наибольшую популярность набрали следующие модели:

  • М-417. Проверенный годами и надежный прибор для измерения сопротивления цепи фаза-ноль без снятия питания. Используют для замеров параметра методом падения напряжения. При использовании этого устройства можно провести испытание цепи с напряжением 380 В с глухозаземленной нейтралью. Он обеспечит размыкание измерительной цепи за 0,3 с. Недостатком является необходимость калибровки перед началом работы.М-417
  • MZC-300. Устройство нового поколения, построенное на базе микропроцессора. Использует метод измерения падения напряжения при подключении известного сопротивления (10 Ом). Напряжение 180-250 В, время замера 0,03 с. Подключают прибор к сети в дальней точке, нажимают кнопку старт. Результат выводится на цифровой дисплей, рассчитанный с помощью процессора.Применение MZC-300
  • Измеритель ИФН-200. Выполняет много функций, в том числе, и измерение петли фаза-ноль. Напряжение 180-250 В. Для подключения к сети есть соответствующие разъемы. Готов к работе через 10 с. Подключаемое сопротивление 10 Ом. При сопротивлении цепи более 1 кОм измерение проводиться не будут – сработает защита. Энергонезависимая память сохраняет 35 последних вычислений.ИФН-200 фото

О том, как измерить сопротивление петли фаза-ноль с помощью приборов, вы можете узнать, просмотрев данные видео примеры:

Использование ИФН-300

Как пользоваться MZC-300

Для использования вышеперечисленных методик необходимо привлекать только обученный персонал. Неправильное проведение замеров может привести к неверным конечным данным или к выходу из строя существующей системы электроснабжения. Хуже всего – это может привести к травмированию работников. Надеемся, теперь вы знаете, для чего нужно измерение петли фаза-ноль, а также какие методики и приборы для этого можно использовать.

Рекомендуем также прочитать:

Петля фаза нуль методика измерения

Что такое петля фаза-ноль простым языком – методика проведения измерения

Электроприборы должны работать без нареканий, если электрическая цепь соответствует всем нормам и стандартам. Но в линиях электропитания происходят изменения, которые со временем сказываются на технических параметрах сети. В связи с этим необходимо проводить периодическое измерение показателей и профилактику электропитания. Как правило, проверяют работоспособность автоматов, УЗО, а также параметры петли фаза-ноль. Ниже описаны подробности об измерениях, какие приборы использовать и как анализировать полученные результаты.

Что подразумевается под термином петля фаза-ноль?

Согласно правилам ПУЭ в силовых подстанциях с напряжением до 1000В с глухозаземленной нейтралью необходимо регулярно проводить замер сопротивления петли фаза-ноль. Электроэнергия, подаваемая потребителям, поступает с выходных обмоток трехфазного трансформатора, который подключен по схеме звезда. В результате естественного перекоса фаз по цепи нейтрали может протекать ток, поэтому для предотвращения проблемы измеряют фазу-ноль.

Петля фаза-ноль образуется в том случае, если подключить фазный провод к нулевому или защитному проводнику. В результате создается контур с собственным сопротивлением, по которому перемещается электрический ток. На практике количество элементов в петле может быть значительно больше и включать защитные автоматы, клеммы и другие связующие устройства. При необходимости, можно провести расчет сопротивления вручную, но у метода есть несколько недостатков:

  • сложно учесть параметры всех коммутационных элементов, в том числе выключателей, автоматов, рубильников, которые могли измениться за время эксплуатации сети;
  • невозможно рассчитать влияние аварийной ситуации на сопротивление.

Наиболее надежным способом считается замер значения с помощью поверенного аппарата, который учитывает все погрешности и показывает правильный результат. Но перед началом измерения необходимо совершить подготовительную работу.

Для чего проверяют сопротивление петли фаза-ноль

Проверка необходима для профилактических целей, а также обеспечения корректной работы защитных устройств, включая автоматические выключатели, УЗО и диффавтоматы. К примеру, распространенная проблема, когда в розетку включается чайник или другой электроприбор, а автомат отключает нагрузку.

Важно! Большое сопротивление является причиной ложного срабатывания защиты, нагрева кабелей и пожара.

Причина может заключаться во внешних факторах, на которые сложно повлиять, а также в несоответствии номинала защиты действующим параметрам. Но в большинстве случаев, дело во внутренних проблемах. Наиболее распространенные причины ошибочного срабатывания автоматов:

  • неплотный контакт на клеммах;
  • несоответствие тока характеристикам провода;
  • уменьшение сопротивления провода из-за устаревания.

Использование измерений позволяет получить подробные данные про параметры сети, включая переходные сопротивления, а также влияние элементов контура на его работоспособность. Другими словами, петля фаза-ноль используется для профилактики защитных устройств и корректного восстановления их функций.

Зная параметры автомата защиты конкретной линии, после проведения измерения, можно с уверенностью сказать, сможет ли автомат сработать при коротком замыкании или начнут гореть провода.

Периодичность проведения измерений

Надежная работа электросети и всех бытовых приборов возможна только в том случае, если все параметры соответствуют нормам. Для обеспечения нужных характеристик требуется периодическая проверка петли фазы-ноль. Замеры проводятся в следующих ситуациях:

  1. После ввода оборудования в эксплуатацию, ремонтных работ, модернизации или профилактики сети.
  2. При требовании со стороны обслуживающих компаний.
  3. По запросу потребителя электроэнергии.

Справка! Периодичность проверки в агрессивных условиях — не менее одного раза в 2 года.

Основной задачей измерений является защита электрооборудования, а также линий электропередач от больших нагрузок. В результате роста сопротивления кабель начинает сильно нагреваться, что приводит к перегреву, срабатыванию автоматов и пожарам. На величину влияет множество факторов, включая агрессивность среды, температура, влажность и т.д.

Какие приборы используют?

Для измерения параметров фазы используют специальные поверенные устройства. Аппараты отличаются методиками замеров, а также конструктивными особенностями. Наибольшей популярностью среди электриков пользуются следующие измерительные приборы:

  • М-417. Проверенное опытом и временем устройство, предназначенное для измерения сопротивления без отключения источника питания. Из особенностей выделяют простоту использования, габариты и цифровую индикацию. Прибор применяют в любых сетях переменного тока напряжением 380В и допустимыми отклонениями 10%. М-417 автоматически размыкает цепь на интервал до 0,3 секунды для проведения замеров.
  • MZC-300. Современное оборудование для проверки состояния коммутационных элементов. Методика измерений описаны в ГОСТе 50571.16-99 и заключается в имитации короткого замыкания. Устройство работает в сетях с напряжением 180-250В и фиксирует результат за 0,3 секунды. Для большей надежности работы предусмотрены индикаторы низкого или высокого напряжения, а также защита от перегрева.
  • ИФН-200. Устройство с микропроцессорным управлением для измерения сопротивления петли фаза-ноль без отключения питания. Надежный прибор гарантирует точность результата с погрешностью до 3%. Его используют в сетях с напряжением от 30В до 280В. Из дополнительных преимуществ следует выделить измерение тока КЗ, напряжения и угла сдвига фаз. Также прибор ИНФ-200 запоминает результаты 35 последних замеров.

Важно! Точность результатов измерения зависит не только от качества прибора, но и от соблюдения правил выполнения выбранной методики.

Как измеряется сопротивление петли фаза ноль

Измерение характеристик петли зависит от выбранной методики и прибора. Выделяют три основных способа:

  • Короткое замыкание. Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. Для получения нужных показателей устройство производит короткое замыкание и замеряет ток КЗ, время срабатывания автоматов. На основе данных автоматически рассчитываются параметры.
  • Падение напряжения. Для подобного способа необходимо отключить нагрузку сети и подключить эталонное сопротивление. Испытание проводят с помощью прибора, который обрабатывает полученные результаты. Метод считается одним из наиболее безопасных.
  • Метод амперметра-вольтметра. Достаточно сложный вариант, который проводят при снятом напряжении, а также используют понижающий трансформатор. Замыкая фазный провод на электроустановку, измеряют параметры и делают расчеты характеристик по формулам.

Все об петли фаза-ноль

Нередко в домашней электрической проводке и силовых подстанциях возникают неполадки, в результате которых происходит естественный перекос фаз по нейтральной электроцепи. В таком случае, чтобы предотвратить проблему, делают измерение петли фазы ноль. Что это такое, как правильно произвести замер петли фаза нуль, какие приборы для этого использовать? Об этом и другом далее.

Что это такое

Петля фаза ноль — параметр, который по техническим нормативам должен проверяться в силовых установках, имеющих глухозаземленную нейтраль и напряжение до тысячи вольт. Это величина, которая нужна, чтобы предотвратить появление тока в электроцепи нейтрали из-за естественного фазного перекоса. Она образуется при подключении фазного провода к проводнику защитного или нулевого типа. В конечно итоге, образуется контур, имеющий собственное сопротивление с перемещающимся по нему электрическому току. Этот контур может состоять из защитного автомата, клеммов и других связующих.

Измерить самостоятельно петлю сложно из-за имеющихся недостатков. Так, сложно подсчитать все коммутационные элементы на выключателях, рубильниках, которые могли измениться при сетевой эксплуатации. Кроме того, нереально сделать расчет влияния аварии на значение сопротивления. Лучшим при этом методом будет замер поверенным аппаратом с учитыванием погрешностей.

Как проверить петлю

Проверка петли нужна для профилактики, а также для того, чтобы обеспечить корректную работу защитного оборудования с автоматическими выключателями, УЗО и диффавтоматами. Самой распространенной проблемой подключения чайника или другого электроприбора является отключение нагрузки автомата.

Обратите внимание! Ложное срабатывание защиты с нагревом кабелей и пожаром является большой показатель сопротивления.

Проверка делается для того, чтобы успешно работали удаленные и более массивные электрические приемники, но не больше 10% от всего числа. Проверка создается с помощью формулы Zпет = Zп + Zт / 3 где Zп является полным сопротивлением проводов петли фазы-ноль, а Zт считается показателем полного сопротивления трансформаторного питания.

Испытуемое электрооборудование отключается от сети. Потом создается на трансформаторной установке искусственный вид замыкания первого фазного провода на электроприемный корпус. После того, как будет подано напряжение, измеряется сила тока и напряжения вольтметром.

Обратите внимание! Сопротивление петли будет равно делению показателя напряжения на силу тока. Приобретенный результат должен быть арифметически сложен с полным сопротивлением трансформатора, поделенного на цифру 3.

Как делают замеры

Замеры нужно проводить по нормативному техническому документу ПТЭЭП, в соответствии с конкретной периодичностью — 1 раз в несколько лет. Система ППР прописывает необходимость текущего и капитального ремонта электрического оборудования. Это нужно, чтобы работало оборудование исправно.

Приборы для замеров

Учитывая тот факт, что результаты измерений петли востребованы, в качестве измерительных приборов применяется обычно мультиметр. Из других приборов используются наиболее часто:

  • М-417 — стрелочное удобное и простое в эксплуатации устройство, которое основано на калибруемой схеме мостового типа. Работает без необходимости снятия напряжения величиной до 380 вольт.
  • МZC-300 — современный измерительный аппарат, имеющий цифровую обработку измеряемых параметров с отображением на дисплее. Чтобы измерять напряжение до 250 вольт, можно использовать контрольный вид сопротивления в 10 Ом.
  • ИФН-200 — прибор, работающий под напряжением до 250 вольт, который может быть применен в качестве тестера. Однако при петлевых замерах, диапазон значений сопротивления ниже 1000 Ом.

Стоит отметить, что параметровое петлевое измерение сопротивления петли фаза нуль простое. Все что нужно, это присоединить щупы к контактным местам, которые нужно предварительным образом почистить при помощи наждака или напильника, чтобы минимизировать контактное сопротивление. После этого включается оборудование и на табло появляется результат.

Рассчет петли фаза-ноль

Перед тем, как измерить петлю фаза-ноль, необходима проверка плотности проводного соединения к защитным аппаратам. Если не остаются протянутыми провода, то смысла в измерении нет, поскольку точные данные не будут получены.

Обратите внимание! Цель расчета в выяснении соответствия номинального тока защиты с проводным сечением электроцепи. Замер должен быть произведен на самой удаленной точки линии измерения.

Сделав замер полного сопротивления цепи фаза нуль по предложенной схеме, на приборном дисплее будет отражена величина тока короткого замыкания. Этот показатель нужно сравнить по характеристике времени и току с расцепительным током срабатывания выключателя иди с предохранительной вставкой.

По нормативным требованиям расчет петли должен быть произведен в электролаборатории. Чтобы произвести данные работы, нужно получить наряд-допуск. При этом испытания могут производить взрослые люди с необходимыми знаниями в месте, не отличающейся повышенной опасностью или высокой влажностью.

Сопротивление в петли фаза-ноль

Для подсчета полного сетевого сопротивления электроустановки, нужно определить показатель электродвижущей силы, создающейся на трансформаторных обмотках. При этом замер напряжения должен быть под нагрузкой, в дополнение к теме проверка петля фаза ноль требования. Для этого следует подключить в розетки какой-либо расчетный прибор. Это может быть лампочкой. Делается замер напряжения и силы тока. Затем по закону Ома можно сделать определение полного сопротивления петли. Нужно учесть, что напряжение, которое замеряется в розетке, может отклоняться от номинального при нагрузке. Проверять оборудование следует, принимая во внимание этот факт.

Обратите внимание! Показание полного сопротивления проводниковой защиты между шиной и корпусом должно быть удовлетворено требованию: ZPE=U0/Zф0≤50В

В целом, петля фаза ноль — это контур, образующийся в момент соединения фазного проводника и нулевого рабочего защитного проводника. Проверяется она при помощи специальной формулы или измерительного прибора. При этом для вычисления петли и возобновления работы электросистемы, необходимо знать величину ее сопротивления, которую также можно найти профессиональным оборудованием.

Как измерить сопротивление петли фаза-ноль?

Периодичность и назначение замеров

Для надежной работы электросети необходимо периодически проводить проверку силового кабеля и оборудования. Перед сдачей объекта в эксплуатацию, после капитального и текущего ремонта электросетей, после проведения пуско-наладочных работ, а также по графику, установленном руководителем предприятия проводят эти испытания. Измерения делают по следующим основным параметрам:

  • сопротивление изоляции;
  • сопротивление петли фаза-ноль;
  • параметры заземления;
  • параметры автоматических выключателей.

Основной задачей измерения параметра петли фаза-ноль является защита электрооборудования и кабелей от перегрузок, возникающих в процессе эксплуатации. Повышенное сопротивление может привести к перегреву линии, и как следствие, к пожару. Большое влияние на качество кабеля, воздушной линии оказывает окружающая среда. Температура, влажность, агрессивная среда, время суток – все это оказывает влияние на состояние сети.

В цепь для проведения замеров включают контакты автоматической защиты, рубильники, контакторы, а также проводники подачи напряжения к электроустановкам. Этими проводниками могут быть силовые кабели, подающие фазу и ноль, или воздушные линии, выполняющие эту же функцию. При наличии защитного заземления — фазный проводник и провод заземления. Такая цепь имеет определенное сопротивление.

Полное сопротивление петли фаза-ноль можно рассчитать с помощью формул, которые будут учитывать сечение проводников, их материал, протяженность линии, хотя точность расчетов будет небольшой. Более точный результат можно получить, измерив физическую цепь с имеющимися устройствами.

В случае использование в сети устройства защитного отключения (УЗО), его при измерении необходимо отключить. Параметры УЗО рассчитаны так, что при прохождении больших токов оно произведет отключение сети, что не даст достоверных результатов.

Обзор методик

Существуют разные методики для проверки петли фаза-ноль, а также разнообразные специальные измерительные приборы. Что касается методов измерения, основными считаются:

  1. Метод падения напряжения. Замеры проводят при отключенной нагрузке, после чего подключают нагрузочное сопротивление известной величины. Работы выполняются с использованием специального устройства. Результат обрабатывают и с помощью расчетов делают сравнение с нормативными данными.
  2. Метод короткого замыкания цепи. В этом случае проводят подключение прибора к цепи и искусственно создают короткое замыкание в дальней точке потребления. С помощью прибора определяют ток короткого замыкания и время срабатывания защит, после чего делают вывод о соответствии нормам данной сети.
  3. Метод амперметра-вольтметра. Снимают питающее напряжение после чего, используя понижающий трансформатор на переменном токе, замыкают фазный провод на корпус действующей электроустановки. Полученные данные обрабатывают и с помощью формул определяют нужный параметр.

Основной методикой такого испытания стало измерение падения напряжения при подключении нагрузочного сопротивления. Этот метод стал основным, ввиду его простоты использования и возможности дальнейших расчетов, которые нужно провести для получения дальнейших результатов. При измерении петли фаза-ноль в пределах одного здания, нагрузочное сопротивление включают на самом дальнем участке цепи, максимально удаленном от места подачи питания. Подключение приборов проводят к хорошо очищенным контактам, что нужно для достоверности замеров.

Сначала проводят измерение напряжения без нагрузки, после подключения амперметра с нагрузкой замеры повторяют. По полученным данным делают расчет сопротивления цепи фаза-ноль. Используя готовое, предназначенное для такой работы устройство, можно сразу по шкале получить нужное сопротивление.

После проведения измерения составляют протокол, в который заносят все нужные величины. Протокол должен быть стандартной формы. В него также вносят данные об измерительных приборах, которые были использованы. В конце протокола подводят итог о соответствии (несоответствии) данного участка нормативно-технической документации. Образец заполнения протокола выглядит следующим образом:

Какие приборы используют?

Для ускорения процесса измерения петли промышленность выпускает разнообразные измерительные приборы, которые можно использовать для замеров параметров сети по различным методикам. Наибольшую популярность набрали следующие модели:

  • М-417. Проверенный годами и надежный прибор для измерения сопротивления цепи фаза-ноль без снятия питания. Используют для замеров параметра методом падения напряжения. При использовании этого устройства можно провести испытание цепи с напряжением 380 В с глухозаземленной нейтралью. Он обеспечит размыкание измерительной цепи за 0,3 с. Недостатком является необходимость калибровки перед началом работы.
  • MZC-300. Устройство нового поколения, построенное на базе микропроцессора. Использует метод измерения падения напряжения при подключении известного сопротивления (10 Ом). Напряжение 180-250 В, время замера 0,03 с. Подключают прибор к сети в дальней точке, нажимают кнопку старт. Результат выводится на цифровой дисплей, рассчитанный с помощью процессора.
  • Измеритель ИФН-200. Выполняет много функций, в том числе, и измерение петли фаза-ноль. Напряжение 180-250 В. Для подключения к сети есть соответствующие разъемы. Готов к работе через 10 с. Подключаемое сопротивление 10 Ом. При сопротивлении цепи более 1 кОм измерение проводиться не будут – сработает защита. Энергонезависимая память сохраняет 35 последних вычислений.

О том, как измерить сопротивление петли фаза-ноль с помощью приборов, вы можете узнать, просмотрев данные видео примеры:

Для использования вышеперечисленных методик необходимо привлекать только обученный персонал. Неправильное проведение замеров может привести к неверным конечным данным или к выходу из строя существующей системы электроснабжения. Хуже всего – это может привести к травмированию работников. Надеемся, теперь вы знаете, для чего нужно измерение петли фаза-ноль, а также какие методики и приборы для этого можно использовать.

Рекомендуем также прочитать:

{SOURCE}

Проверка и измерение сопротивления петли «фаза-нуль

Последние два способа не требуют расчетов, первый же использует формулу

Zпет = Zп + Zт/3

Zп – полное сопротивление проводов петли фаза – нуль,

 – полное сопротивление питающего трансформатора

Исходя из полученного значения, можно определить ток однофазного замыкания на землю

Iк = Uф/ Zпет

Если по расчетам оказывается, что ток однофазного замыкания на землю (ТОЗ) превышает допустимый ток на 30%, то требуется полный замер сопротивления петли фаза нуль Под допустимым током понимается ток, при котором в определенный временной промежуток происходит срабатывание аппарата.

В сети существует несколько видов защиты от однофазных замыканий. Плавкий предохранитель должен выдерживать трехкратный однофазный ток при коротком замыкании в невзывоопасном помещении и четырехкратный – во взрывоопасном. Для автоматического выключателя с обратнозависимой от тока характеристикой эти показатели составляют соответственно три и шесть. Автоматический выключатель с электромагнитным расцепителем при определенном заранее коэффициентом разброса уставок Кр по данным завода изготовителя имеет показатели 1,1 Кр для любых видов помещений. При отсутствии заводских данных, коэффициент в обоих случаях повышается до 1,4 для уставки до 100А, и до 1,25 для уставок более 100А. Под уставкой понимается значение некоей величины, в данном случае – сила тока, по достижении которого происходит изменение состояния системы. При проверке петли фаза нуль учитывается полное (комплексное) сопротивление всей цепи.

Требования безопасности

Проведение измерения сопротивления петли фаза-нуль требует предварительного проведения специалистами электроизмерительной лаборатории ряда организационно-технических мероприятий. Для начала определяется график работ по измерению, поскольку для каждого вида измерительного средства требуется согласовать требования руководства фирмы-клиента. Затем проверяется допуск лиц, которые должны будут осуществить измерение сопротивления. Они должны пройти соответствующий инструктаж и иметь группу по электробезопасности не ниже третьей. Работники должны иметь возраст не менее 18 лет, пройти медицинское освидетельствование, инструктаж, иметь соответствующее образование и навыки, которые определены в МПБЭЭ (Межотраслевых правилах по охране труда и эксплуатации электроустановок).

Ограничения при работе с приборами

В соответствии с теми же МПБЭЭ, запрещается производить ряд манипуляций с измерительными приборами, а именно:

  1. Работа с прибором М417 при измерении сопротивления петли фаза нуль исключает наличие заземления;
  2. Прибор должен находиться под одновременным контролем двух человек и более;
  3. Включение прибора должно быть произведено при отключенном питающем напряжении.
  4. У прибора ЕР180 существует ограничение напряжения в 250В;
  5. Нельзя нажимать кнопку запуска прибора до того, как прибор включен в сеть;
  6. Строго запрещена замена предохранителей в работающем приборе.

Помимо прочего, при измерении сопротивления петли фаза нуль требуется соблюдать ряд условий окружающей среды. Так, температура окружающего воздуха должна быть положительна, погода – сухая, без бурь, штормов и гроз. Необходимо фиксировать атмосферное давление и заносить его в протокол, но на сегодняшний день его влияние на качество измерений сопротивления не отмечено. Зато имеет значение температура проводников – степень их нагрева также фиксируется, и зависит от температуры окружающего воздуха. Если измерение проводится при малых токах и комнатной температуре, ток замыкания может вызвать повышение температуры проводника и, как следствие, повышение его сопротивления. Чтобы избежать ошибок при замерах, используется следующая методика:

  1. Проводится измерение сопротивления петли фаза нуль на вводе электроустановки.
  2. Затем замеряют сопротивление фазного и защитного проводников сети от ввода до распределительного пункта или щита управления.
  3. Следующий этап – замер сопротивления от распределительного пункта или щита управления до электроприемника.
  4. Полученные величины увеличивают для учета влияния температуры.
  5. Увеличенные значения сопротивления добавляют в величине сопротивления петли фаза-нуль

Дальнейшая подготовка проводится согласно ПУЭ: «В электроустановках до 1000В с глухозаземлённой нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых рабочих и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, который обеспечивает время автоматического отключения питания не превышающего нормативных значений». Нормативные значения указаны в таблице 5 Правил эксплуатации электроустановок.

Оформление результатов измерений.

Результат измерения сопротивления петли фаза нуль заносится в протокол, так же, как и данные по автоматическим выключателям, по результатам исследования специалистом-экспертов выносится вердикт о возможности, либо невозможности использования установки, а также о причинах возможных неисправностей.

Нормативные документы, на соответствие требованиям которых проводятся измерения:
  1. ПУЭ (Правила устройства электроустановок) 7-е издание раздел 1, гл. 1.8, п. 1.8.39, пп. 4, гл.1.7., п. 1.7.79;
  2. РД 34.45-51.300-97 "Объем и нормы испытаний электрооборудования";
  3. Проектная документация;
  4. ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), Приложение 3, п. 28, пп. 28.4.

Петля фаза ноль расчет - Всё о электрике

Петля фаза ноль расчет

Проверка согласования параметров цепи «ФАЗА-НУЛЬ»
с характеристиками защитных аппаратов

Определение «петли ФАЗА-НУЛЬ

Петлёй «ФАЗА-НУЛЬ» принято называть цепь, состоящую из фазы трансформатора и проводников – нулевого и фазного.

Цель проведения испытаний

По измеренному полному сопротивлению петли «ФАЗА-НУЛЬ» производится расчет тока однофазного короткого замыкания. Основной целью является проверка временных параметров срабатывания аппаратов защиты от cверхтоков при замыкании фазы на корпус. Данная проверка так же подверждает непрерывность PE цепи. Время срабатывания аппаратов защиты должно удовлетворять требованиям п. 1.7.79 ПУЭ.

Надёжность срабатывания защиты от сверхтоков является одним из основных требований как при проектировании, так и при монтаже и требует расчетной и натурной проверки.

Поскольку речь идёт о замыкании на корпус, то под нулевым проводником мы понимаем совокупность защитных (PE) и защитно-рабочих (PEN) проводников от “корпуса” до трансформатора. Таким образом, проверка петли “ФАЗА-НУЛЬ” позволяет оценить и качество защитной цепи.

Теория

• Полное сопротивление цепи «ФАЗА-НУЛЬ» достаточно точно можно рассчитать по следующей формуле:

Zфо=Zn+Zт/3

где: Zфо – полное сопротивление цепи «ФАЗА-НУЛЬ»; Zn – полное сопротивление цепи фазного и нулевого проводника; Zт – полное сопротивление трансформатора.
Полное сопротивление «складывается» из активного и реактивного сопротивлений.

• Ток короткого замыкания отражается в следующей зависимости:

Iкз=Uo/Zфо

где: Iкз – ток короткого замыкания; Uо – фазное напряжение.

• Для расчета ожидаемого тока короткого замыкания принята формула:

Iкз=Uo•0,85/(Zn+Zт/3)

• Должны удовлетворяться требования:

Iкз>Iра•Kg

где: Iра – номинальный ток срабатывания расцепителя автомата; Kg – коэффициент допустимой кратности тока короткого замыкания к номинальному току срабатывания расцепителя.

Zpe•Uo/Zфо≤Uснн

где: Zpe – полное сопротивление защитного проводника между главной заземляющей шиной и корпусом распределительного устройства; Uснн – сверхнизкое напряжение (напряжение прикосновения), обычно принимается равным 50В (п. 1.7.79 и 1.7.104 ПУЭ).

Iра>Iн

где: Iн – номинальный ток нагрузки.

Измерения

Существует несколько методик измерения сопротивления петли «ФАЗА-НУЛЬ» и токов короткого замыкания, как с отключением напряжения линии, так и без.

В настоящее время в основном применяются современные микропроцессорные измерительные приборы, реализующие методику измерения полного сопротивления петли «ФАЗА-НУЛЬ» без отключения напряжения, и автоматического расчета тока короткого замыкания на основании значения сопротивления петли. Применение данных приборов упрощает процесс испытаний. Кроме того, испытания оказываются более щадящими по отношению к испытываемым линиям и аппаратам защиты. Некоторые из этих приборов позволяют проводить измерения без искючения из испытываемой линии УЗО и не вызывают их срабатывания, что представляется достаточно важным и удобным, поскольку измерения проводятся между фазным проводником и нулевым защитным проводником. Измерения проводятся на концах проводников, защищаемых аппаратами защиты от сверхтока.

Пример схемы измерения петли “ФАЗА-НУЛЬ” без снятия напряжения:

Результаты измерений оформляются протоколом установленного образца.

Перед проведением измерений петли «ФАЗА-НУЛЬ» рекомендуется провести измерение сопротивлений защитных проводников, проверку их непрерывности (проверка металлосвязи, проверка заземления).

Устранение дефектов

Если при проведении измерений петли «ФАЗА-НУЛЬ» в действующей электроустановке получены неудовлетворительные результаты, то требуется срочное устранение дефекта. Как правило, бывает достаточно заменить аппарат защиты от сверхтоков на другой, с более подходящими характеристиками. Но иногда требуется замена существующего кабеля на кабель с другим сечением жил. Подобные случаи, как правило, сложнее с точки зрения монтажа.

Расчет петли «ФАЗА-НУЛЬ»

С целью своевременного согласования параметров кабельных линий и аппаратов защиты от сверхтоков необходимо производить расчёты петли «ФАЗА-НУЛЬ» на стадии проектных работ. Подобные расчеты удобно проводить в комплексе: мощность нагрузки; cos φ; длина кабельной линии; сечение жилы; вид монтажа; падение напряжения на линии; расчетное полное сопротивление петли; прогнозируемый ток короткого замыкания; номинальный ток аппарата защиты; характеристика аппарата защиты. Расчет петли «ФАЗА-НУЛЬ» является одним из наиболее сложных, поскольку требует принятия во внимание ряда трудно учитываемых параметров.

Дополнение

Иногда необходимо произвести измерение или сделать расчёт петли “ФАЗА – РАБОЧИЙ НУЛЬ” или “ФАЗА – ФАЗА”. Методики подобны описанным выше, за исключением замены защитного проводника рабочим или фазным.

Расчет токов однофазного кз в сети 0,4 кВ

В данной статье речь пойдет об определении величины тока однофазного тока к.з. в сетях 0,4 кВ с глухозаземленной нейтралью.

Данный вопрос очень актуален, так как электрические сети 0,4 кВ, являются наиболее распространёнными.

В настоящее время существует два метода расчета однофазного КЗ – точный и приближенный и оба метода основаны на методе симметричных составляющих.

1. Точный метод определения тока однофазного КЗ

1.1 Точный метод определения тока однофазного КЗ, представлен в ГОСТ 28249-93 формула 24, и рассчитывается по формуле:

Используя данный метод можно с большой степенью точности определять токи КЗ при известных сопротивлениях прямой, обратной и нулевой последовательности цепи фаза-нуль.

К сожалению, на практике данный метод не всегда возможно использовать, из-за отсутствия справочных данных на сопротивления прямой, обратной и нулевой последовательности для кабелей с алюминиевыми и медными жилами с учетом способов прокладки фазных и нулевых проводников.

2. Приближенный метод определения тока однофазного КЗ

2.1 Приближенный метод определения тока однофазного кз при большой мощности питающей энергосистемы (Хс

где:

  • Uф – фазное напряжение сети, В;
  • Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
  • Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.

2.2 Если же питающая энергосистема имеет ограниченную мощность, то тогда ток однофазного кз определяется по формуле 2-26 [ Л3, с 39]:

2.3 Значение Z определяется по таблице 2.9 или можно определить по формуле 2-25 [ Л3, с 39]:

где:
х и r; х и r; х и r — индуктивное и активное сопротивления трансформатора токам прямой, обратной и нулевой последовательности, мОм. Принимаются по таблице 2.4 [Л3, с 29].

Значение Zт/3 для различных трансформаторов с вторичным напряжением 400/230 В, можно принять по таблицам 2, 3, 4 [Л1, с 6,7].

Сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас.

2.4 Полное сопротивление трансформатора Zт, определяется по формуле 2-24 [Л3, с 39]:

2.5 Полное сопротивление петли фаза-нуль, определяется по формуле 2-27 [Л3, с 40]:

где:

  • Zпт.уд. – полное удельное сопротивление петли фаза-нуль для каждого участка от трансформатора до места КЗ определяется по таблицам 2.10 – 2.14 [Л3, с 41,42] или по таблицам [Л2], мОм/м;
  • l – длина участка, м.

Ниже представлены справочные таблицы со значениями удельного сопротивления петли фаза-нуль для различных кабелей и шинопроводов согласно [Л3, с 41,42].

Справочные таблицы 7, 10 со значениями активных сопротивления медных и алюминиевых проводов, кабелей [Л1, с 6, 14].

Справочные таблицы 11, 12, 13 со значениями полного расчетного сопротивления цепи фаза-нуль для 3(4) — жильных кабелей с различной изоляций и при температуре жилы +65(+80) С [Л1, с 15, 16].

На практике согласно [Л1, с 5] рекомендуется использовать приближенный метод определения тока однофазного КЗ. При таком методе, допустимая погрешность в расчете тока однофазного КЗ при неточных исходных данных в среднем равна – 10% в сторону запаса; 18-20% — при схеме соединения трансформатора Y/Y0, когда преобладает активная нагрузка и для зануления используется 4-я жила либо оболочка кабеля; 10-12% — при использовании стальных труб для зануления электропроводки.

Из выше изложенного, следует, что при использовании данного метода, создаётся не который запас при расчете, который гарантирует срабатывания защитного аппарата, согласно требованиям ПУЭ.

1. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г.
2. ГОСТ 28249-93 – Методы расчета в электроустановках переменного тока напряжением до 1 кВ.
3. Беляев А.В. Выбор аппаратуры, защит и кабелей в сети 0,4 кВ. Учебное пособие. 2008 г.

Поделиться в социальных сетях

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding» .

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

В данной статье речь пойдет о расчете токовой отсечки для электродвигателей напряжением выше 1.

Расчет токов самозапуска электродвигателей производиться для выбора тока срабатывания максимальной.

Выбор мощности трансформатора напряжения сводиться к расчету нагрузки для основной и.

В данной статье я хотел бы рассказать о проверке чувствительности для максимальной токовой защиты (МТЗ).

В данном примере рассмотрим расчет уставок защит для ячейки 6 кВ питающей реакторное устройство плавного.

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных.
Политика конфиденциальности.

Что такое петля фаза-ноль простым языком – методика проведения измерения

Электроприборы должны работать без нареканий, если электрическая цепь соответствует всем нормам и стандартам. Но в линиях электропитания происходят изменения, которые со временем сказываются на технических параметрах сети. В связи с этим необходимо проводить периодическое измерение показателей и профилактику электропитания. Как правило, проверяют работоспособность автоматов, УЗО, а также параметры петли фаза-ноль. Ниже описаны подробности об измерениях, какие приборы использовать и как анализировать полученные результаты.

Что подразумевается под термином петля фаза-ноль?

Согласно правилам ПУЭ в силовых подстанциях с напряжением до 1000В с глухозаземленной нейтралью необходимо регулярно проводить замер сопротивления петли фаза-ноль. Электроэнергия, подаваемая потребителям, поступает с выходных обмоток трехфазного трансформатора, который подключен по схеме звезда. В результате естественного перекоса фаз по цепи нейтрали может протекать ток, поэтому для предотвращения проблемы измеряют фазу-ноль.

Петля фаза-ноль образуется в том случае, если подключить фазный провод к нулевому или защитному проводнику. В результате создается контур с собственным сопротивлением, по которому перемещается электрический ток. На практике количество элементов в петле может быть значительно больше и включать защитные автоматы, клеммы и другие связующие устройства. При необходимости, можно провести расчет сопротивления вручную, но у метода есть несколько недостатков:

  • сложно учесть параметры всех коммутационных элементов, в том числе выключателей, автоматов, рубильников, которые могли измениться за время эксплуатации сети;
  • невозможно рассчитать влияние аварийной ситуации на сопротивление.

Наиболее надежным способом считается замер значения с помощью поверенного аппарата, который учитывает все погрешности и показывает правильный результат. Но перед началом измерения необходимо совершить подготовительную работу.

Для чего проверяют сопротивление петли фаза-ноль

Проверка необходима для профилактических целей, а также обеспечения корректной работы защитных устройств, включая автоматические выключатели, УЗО и диффавтоматы. К примеру, распространенная проблема, когда в розетку включается чайник или другой электроприбор, а автомат отключает нагрузку.

Важно! Большое сопротивление является причиной ложного срабатывания защиты, нагрева кабелей и пожара.

Причина может заключаться во внешних факторах, на которые сложно повлиять, а также в несоответствии номинала защиты действующим параметрам. Но в большинстве случаев, дело во внутренних проблемах. Наиболее распространенные причины ошибочного срабатывания автоматов:

  • неплотный контакт на клеммах;
  • несоответствие тока характеристикам провода;
  • уменьшение сопротивления провода из-за устаревания.

Использование измерений позволяет получить подробные данные про параметры сети, включая переходные сопротивления, а также влияние элементов контура на его работоспособность. Другими словами, петля фаза-ноль используется для профилактики защитных устройств и корректного восстановления их функций.

Зная параметры автомата защиты конкретной линии, после проведения измерения, можно с уверенностью сказать, сможет ли автомат сработать при коротком замыкании или начнут гореть провода.

Периодичность проведения измерений

Надежная работа электросети и всех бытовых приборов возможна только в том случае, если все параметры соответствуют нормам. Для обеспечения нужных характеристик требуется периодическая проверка петли фазы-ноль. Замеры проводятся в следующих ситуациях:

  1. После ввода оборудования в эксплуатацию, ремонтных работ, модернизации или профилактики сети.
  2. При требовании со стороны обслуживающих компаний.
  3. По запросу потребителя электроэнергии.

Справка! Периодичность проверки в агрессивных условиях — не менее одного раза в 2 года.

Основной задачей измерений является защита электрооборудования, а также линий электропередач от больших нагрузок. В результате роста сопротивления кабель начинает сильно нагреваться, что приводит к перегреву, срабатыванию автоматов и пожарам. На величину влияет множество факторов, включая агрессивность среды, температура, влажность и т.д.

Какие приборы используют?

Для измерения параметров фазы используют специальные поверенные устройства. Аппараты отличаются методиками замеров, а также конструктивными особенностями. Наибольшей популярностью среди электриков пользуются следующие измерительные приборы:

  • М-417. Проверенное опытом и временем устройство, предназначенное для измерения сопротивления без отключения источника питания. Из особенностей выделяют простоту использования, габариты и цифровую индикацию. Прибор применяют в любых сетях переменного тока напряжением 380В и допустимыми отклонениями 10%. М-417 автоматически размыкает цепь на интервал до 0,3 секунды для проведения замеров.
  • MZC-300. Современное оборудование для проверки состояния коммутационных элементов. Методика измерений описаны в ГОСТе 50571.16-99 и заключается в имитации короткого замыкания. Устройство работает в сетях с напряжением 180-250В и фиксирует результат за 0,3 секунды. Для большей надежности работы предусмотрены индикаторы низкого или высокого напряжения, а также защита от перегрева.
  • ИФН-200. Устройство с микропроцессорным управлением для измерения сопротивления петли фаза-ноль без отключения питания. Надежный прибор гарантирует точность результата с погрешностью до 3%. Его используют в сетях с напряжением от 30В до 280В. Из дополнительных преимуществ следует выделить измерение тока КЗ, напряжения и угла сдвига фаз. Также прибор ИНФ-200 запоминает результаты 35 последних замеров.

Важно! Точность результатов измерения зависит не только от качества прибора, но и от соблюдения правил выполнения выбранной методики.

Как измеряется сопротивление петли фаза ноль

Измерение характеристик петли зависит от выбранной методики и прибора. Выделяют три основных способа:

  • Короткое замыкание. Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. Для получения нужных показателей устройство производит короткое замыкание и замеряет ток КЗ, время срабатывания автоматов. На основе данных автоматически рассчитываются параметры.
  • Падение напряжения. Для подобного способа необходимо отключить нагрузку сети и подключить эталонное сопротивление. Испытание проводят с помощью прибора, который обрабатывает полученные результаты. Метод считается одним из наиболее безопасных.
  • Метод амперметра-вольтметра. Достаточно сложный вариант, который проводят при снятом напряжении, а также используют понижающий трансформатор. Замыкая фазный провод на электроустановку, измеряют параметры и делают расчеты характеристик по формулам.

{SOURCE}

Что такое проверка петель?

Проверка контура определяется как операция перед вводом в эксплуатацию, которая запускается после установки приборов в полевых условиях и выполнения проверок контура прибора между установленным полевым прибором и соответствующей системой управления, то есть ПЛК или РСУ.

Что такое циклическая проверка?

What is Loop Checking ? What is Loop Checking ?

Loop Check:

Оперативная проверка поля, контроллера и элементов HMI контура управления. Loop Check предназначен для обеспечения целостности следующего.

Полевой датчик правильно установлен в соответствии с техническими условиями.

Полевой датчик калибруется в соответствии с техническими условиями.

Полевой датчик правильно подключен к своему каналу связи с контроллером системы распределенного управления. (например, токовая петля, протокол связи с несколькими устройствами и т. д.)

Полевое чувствительное устройство вырабатывает и передает надлежащий аналогичный сигнал в ответ на переменную, на которую на него воздействуют, или на команду имитации, выданную ему.

Соответствующая логика в контроллере DCS ранжируется соответственно для аналоговых и технических блоков полевого датчика.

HMI контроллера DCS точно отображает реакцию инженерного блока на сигнал полевого чувствительного устройства.

Точки тревоги правильно вводятся в логику контроллера DCS, и HMI отображает и регистрирует их соответствующим образом по мере их достижения.

Если требуются функциональные возможности управления, чтобы сигнал от полевого чувствительного устройства принимался алгоритмом управления и генерировал соответствующий корректирующий выходной сигнал.

Если имеется, полевое устройство управления (например, управляющий клапан, регулируемая скорость и т. Д.) Правильно установлено в соответствии с техническими спецификациями.

Устройство управления полем откалибровано в соответствии с техническими условиями.

Полевой датчик правильно подключен к своему каналу связи с контроллером системы распределенного управления. (например, токовая петля, протокол связи по шине с несколькими устройствами и т. д.

Устройство полевого управления соответствующим образом реагирует на корректирующий сигнал, полученный от контроллера DCS, и что это действие соответствует переменной процесса запроса.

Если указано, ответное действие клапана правильно передается на контроллер DCS и отображается на ИЧМ.

РЕЗЮМЕ

Loop Check предназначен для обнаружения и выявления недостатков в интерфейсе Field / Controller / HMI. Это включает в себя, но не ограничивается ими, проблемы с проводкой и кабелями, инженерные проблемы и проблемы механического монтажа.

Целью Loop Check не является исправление обнаруженных недостатков. Полная информация о недостатке собирается и передается соответствующим сторонам для исправления.Незначительные исправления могут быть приняты, но это должно быть ограничено в объеме.

Процедура:

Список петель собирается и идентифицируется по номеру метки.

Петли сгруппированы по местоположению, доступности, системе, оборудованию или другим критериям. (Примечание. Локальная группировка циклов обеспечивает наиболее эффективное выполнение проверки циклов.

Полевая группа может маршрутизироваться в логической географической последовательности от одного устройства к другому соседнему устройству без потери времени для доступа к различным этажам, зданиям, секциям завода и т. Д. ,

Наличие петли может предотвратить это. Если это вообще возможно, следует планировать доступность контуров для размещения Локальной группировки)

Каждому циклу назначается отдельная уникальная папка.

Каждая папка цикла заполняется либо полным листом петли, и / или отдельными элементами, состоящими из следующих

  • Номер метки полевого устройства
  • Параметры полевого устройства
Калиброванный нулевой параметр процесса и соответствующий аналог (общий 4 ma)

Откалиброванное полное значение процесса и соответствующий ему аналог (общий 20мА)

Действие

Список дополнительных устройств полевого устройства (e.грамм. Преобразователь 3 Клапанный коллектор, пневматическая защелка клапана и т. Д.)

Физическое местоположение полевого устройства

Соответствующие инструкции для полевого устройства

Данные для подключения проводки полевого устройства. (Клеммы, полярность)

Информация о маршрутизации проводки (например, распределительные коробки, клеммы и т. Д.)

Информация о распределении входов / выходов DCS, (Шкаф, клеммы, полярность)

Информация о платах ввода / вывода DCS или модуле.

Параметры DCS

Назначения графического интерфейса DCS

Из файла «Ожидающие циклы» инженер консоли и полевой техник рисуют папки циклов, которые необходимо проверить в этот период времени.

Консольный инженер (или оператор) и полевой техник просматривают содержимое каждой папки цикла в проверяемой группе, сравнивая параметры на четность и полноту данных.

Последовательность проверок согласована со следующим

Консольный инженер готовит свой инструмент для ведения учета, трекер, для проверок петель в согласованной последовательности.

Полевой техник оценивает используемое испытательное оборудование, собирает его и переходит к первому проверяемому устройству.

Полевой техник сообщает Инженеру консоли тэг устройства, на котором он находится

Инженер консоли вызывает соответствующий канал ввода / вывода

Инженер консоли вызывает соответствующую графическую или графическую схему ЧМИ

Передатчики

Полевой техник проверяет установку и технологические соединения, чтобы убедиться, что они соответствуют спецификациям и надлежащей практике установки.

Полевой техник управляет выходным сигналом передатчика через его диапазон либо по впечатленному сигналу («накачка»), либо по команде коммуникатора.Замедление в точках тревоги, чтобы консольный инженер мог подтвердить действие тревоги.

(ПРИМЕЧАНИЕ. Общим является проверка 0% 25% 50% 75% 100%. Первоначально это было необходимо для подтверждения линейности более ранних пневматических и электромеханических устройств, оно более не является критическим и становится вопросом согласованного предпочтения. )

Все проводки и / или трубопроводы, нарушенные для создания впечатления сигнала, восстанавливаются.

Полевой техник подтверждает, что линия подключения к процессу соответствует требованиям. (Е.грамм. Если преобразователь дифференциального потока будет введен в эксплуатацию после проверки, у трехклапанного коллектора будет закрыт баланс, а порты процесса открыты) поднимите лицевую панель алгоритма управления и, установив режим управления (ПИД-регулятор) в положение «Авто», определите, подходит ли выходное действие.

Регулирующие клапаны

Полевой техник проверяет установку, чтобы убедиться, что она соответствует техническим характеристикам и надлежащей практике установки.

Если пневматический, полевой техник открывает источник воздуха, проверяя правильность регулировки давления и качества воздуха.

Если электрический, полевой техник подает питание на соответствующий выключатель.

Консольный инженер настраивает выходной сигнал на клапан, в то время как полевой техник наблюдает за действием клапана.

Совместно полевой техник и инженер консоли определяют, подходит ли результирующее действие для отправленного управляющего сигнала и ранее определенного действия алгоритма управления.

Там, где он присутствует, инженер консоли наблюдает за любой обратной связью с клапаном, чтобы она соответствовала сообщенной позиции действия клапана полевым техником.

Все принадлежности к клапану проверяются на правильность действий.

Мы предлагаем вам ознакомиться с приведенными ниже статьями о проверках контуров

Выключатели

Полевой техник проверяет установку, чтобы убедиться, что она соответствует спецификациям и надлежащей практике установки.

Полевой техник вызывает изменение состояния сигнала полевого устройства из-за впечатления сигнала, ручного переключения или манипулирования проводником.a

Инженер консоли следит за тем, чтобы сигнал согласовывался с физическим состоянием, отображаемым на устройстве полевым техником.

Консольный инженер записывает результаты результатов восприятия сигнала, точек тревоги, диапазонов, действий клапана и т. Д.

Если во время проверки цикла не было замечено никаких недостатков, папка цикла помещается в файл завершенных циклов. На этом этапе клиент подписывает цикл как завершенный.

Инженер консоли записывает и фиксирует все недостатки, отмеченные полевым техником или инженером консоли, в последовательной форме с уникальной нумерацией для каждого отмеченного дефекта.

Эта форма недостатка, или «Kick Back», регистрируется по порядковому номеру, присвоенному ей в журнале Master Kick Back, который ведется инженером консоли.

Форма Kick Back должна содержать

  • Номер тега дефицитного устройства.
  • Дата
  • Сообщающая сторона
  • Подробное описание отмеченных симптомов и все без исключения действия, предпринятые сообщающей стороной

Форма возврата осуществляется в файл активного возврата.

Номер журнала обратного удара отмечается в папке циклов, а папка циклов перемещается в файл задержанных циклов.

Команда разрешения черпает формы Kick Back из файла Active Kick Back.

Каждый раз, когда устраняется недостаток, форма Kick Back отправляется инженеру консоли.

Ответный удар должен включать

  • Дата
  • Решающая сторона
  • Подробное описание предпринятых корректирующих действий
  • Рекомендации по дальнейшим действиям
  • Ответственная сторона, назначенная для дальнейших действий

После исправления недостатка Возврат Форма отправляется инженеру консоли.

Завершенный возврат должен включать

  • Дата
  • Решающая сторона
  • Подробное описание предпринятых корректирующих действий
Статьи, которые вам могут понравиться:

Основы токовой петли 4-20 мА

Учебное пособие по коммуникации HART

4- Принцип действия передатчика 20 мА

Проверка контура передатчика HART

Список технического обслуживания ПЛК

.

Руководство по проверке петель - Скачать PDF

бесплатно контрольно-измерительные приборы цикла ...

ПРОВЕРКА КОНТУРА: РУКОВОДСТВО ТЕХНИКА Harley Jeffery ISA ТЕХНИКА СЕРИЯ

®

Copyright © 2005

ISA - Общество по приборостроению, системам и автоматизации 67 Александр Драйв П.О. Box 12277 Research Triangle Park, NC 27709

Все права защищены. Отпечатано в Соединенных Штатах Америки. 10 9 8 7 6 5 4 3 2 ISBN 1-55617-910-3 Никакая часть этой работы не может быть воспроизведена, сохранена в поисковой системе или передана в любой форме или любым способом, электронным, механическим, фотокопированием, записью или в противном случае, без предварительного письменного разрешения редакции.Примечание Информация, представленная в данной публикации, предназначена для общего ознакомления читателя. Поскольку ни автор, ни издатель не имеют никакого контроля над использованием информации читателем, как автор, так и издатель не несут никакой ответственности любого рода, возникающей в результате такого использования. Предполагается, что читатель будет использовать здравый профессиональный подход при использовании любой информации, представленной в конкретном приложении. Кроме того, ни автор, ни издатель не исследовали и не рассматривали влияние каких-либо патентов на способность читателя использовать какую-либо информацию в конкретном приложении.Читатель несет ответственность за рассмотрение любых возможных патентов, которые могут повлиять на любое конкретное использование представленной информации. Любые ссылки на коммерческие продукты в работе приводятся только в качестве примеров. Ни автор, ни издатель не поддерживают упомянутый коммерческий продукт. Любые упомянутые товарные знаки или торговые названия принадлежат соответствующему владельцу знака или названия. Ни автор, ни издатель не делают никаких заявлений относительно доступности какого-либо ссылочного коммерческого продукта в любое время.Инструкции производителя по использованию любого коммерческого продукта должны всегда соблюдаться, даже если они противоречат информации в этой публикации. Данные каталогизации в издании Библиотеки Конгресса Джеффри, Харли. Проверка петли: руководство техника / Харли Джеффри. п. см. - (Серия техников ISA) Включает библиографические ссылки. ISBN 1-55617-910-3 (pbk.) 1. Управление процессом - Автоматизация. I. Название. II. Серии. TS156.8.J44 2005 629,8'3 - dc22 2005001679

ПРЕДИСЛОВИЕ Во время недавней проверки системы управления перед запуском я был удивлен замечанием инженера проекта о том, что они могли лучше справиться с планированием.Проект прошел успешный запуск благодаря обширному планированию, подготовке и тестированию. Тем не менее, некоторые аспекты оформления заказа и запуска всегда можно улучшить, особенно за счет большего планирования. Таким образом, одна из ключевых целей этого руководства - передать примеры, советы и методологии для планирования и реализации «проверки цикла». Несмотря на то, что термин «проверка контура» может указывать только на действие непосредственно перед запуском системы управления, основа для успешного запуска начинается на этапе разработки проекта и приемочного тестирования и продолжается до запуска, сравнительного анализа производительности и поддержание производительности.Таким образом, главы этого руководства имеют следующую последовательность. Это руководство охватывает основные задачи в типичной последовательности «проверки контура» проекта автоматизации системы управления, но не углубляется в подробности конкретных действий, таких как проектирование контура, калибровка прибора, настройка контура и т. Д., Которые рассматриваются во многих других статьях и книг. Вместо этого элементы программы «проверки цикла» могут быть настроены для вашей конкретной реализации, основываясь на философии и предпочтениях вашего предприятия. Глава 1 - Введение в проверку циклов дает справочную информацию о недавно возросшем внимании к процессу проверки циклов (т.е.финансовые окупаемости значительны от эффективности системы управления). После краткого определения элементов контура управления предоставляется блок-схема процесса проверки контура вместе с комментариями об улучшениях технологии в интеллектуальных полевых устройствах. «Пример управления процессом», использующий «общее» применение управления уровнем барабана котла, встречающегося во многих различных отраслевых сегментах, и сочетающий обратную связь с каскадным и прямолинейным управлением, содержит подкрепление обсуждения главы. Эта функция появляется в каждой главе.Наконец, несколько общих тем, которые должны быть рассмотрены в проверках цикла, обсуждаются. Глава 2 - Заводские приемочные испытания углубляются в приемочные испытания, которые проводятся перед запуском, где планирование и проверка могут сэкономить значительное время и затраты. Хотя планирование важно на всех этапах, здесь и поставщику, и конечному пользователю особенно полезно убедиться в наличии четко понятного плана «кто что делает» и «что ожидается». Разделенная на цикл аппаратного обеспечения и конфигурации

xiv

ПРЕДИСЛОВИЕ

проверки, в этой главе представлен «план тестирования», который вы можете настроить для своих конкретных потребностей проекта.Обсуждается использование пакета моделирования процесса для тестирования, а также влияние интеллектуальных инструментов. Глава завершается применением планов тестирования к нашему примеру процесса с некоторыми типичными формами, которые могут быть использованы или изменены по вашему усмотрению. Глава 3 - Запуск описывает планирование и действия, которые необходимо учитывать при проверке цикла запуска. Опять же, чтобы поддерживать командный подход, эффективное использование времени каждого является ключевым моментом при планировании проверок цикла запуска. «Умные» полевые инструменты могут оказать большое влияние на эту деятельность; В этой главе более подробно рассматривается проверка петель с использованием интеллектуальных инструментов и без них.Сценарий запуска предоставляет пример управления процессом в Главе 3. Глава 4 - Сравнительный анализ производительности рассматривает этот инструмент, который проверяет цикл и обеспечивает производительность на максимально возможном уровне, и который может установить эталон производительности, который отслеживается во времени ( Глава 5). Несмотря на то, что тестирование производительности происходит после запуска в этой последовательности проекта, процедуру также можно использовать с любой операцией цикла / блока в качестве руководства по устранению неполадок, когда возникают проблемы с управлением процессом, или в качестве общего подхода для улучшения существующих операций.Опять же, планирование важно; предлагаются элементы, которые необходимо отслеживать, и включены типичные формы, а также рекомендации по выполнению проверок. Затем примерный процесс «тестируется» с использованием методов, обсуждаемых в этой главе. Глава 5 - Поддержание производительности гарантирует, что вы сможете поддерживать высокий уровень производительности, достигнутый и оцененный в главе 4. Стратегии обслуживания показывают, куда подходит мониторинг производительности. Предложения по запуску этой программы включены вместе с некоторыми подробными соображениями о том, как программа будет обращаться к элементам цикла.Реализация программы мониторинга производительности зависит от конкретной архитектуры системы управления (одноконтурные контроллеры, ПЛК, DCS, гибридные системы управления, цифровые системы управления и т. Д.), Которые ваша установка установила (или планирует установить). Таким образом, некоторые из этих аппаратных архитектур рассматриваются с идеями и вариантами реализации.

СОДЕРЖАНИЕ ПРЕДИСЛОВИЕ. , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , xiii Глава 1

Глава 2

Глава 3

Введение в проверку контуров., , , , , , , , , , , , , , , , 1 1.1

Возможность. , , , , , , , , , , , , , , , , , , , , , 2

1,2

Проверка контура: Введение. , , , , , , , , , , , , , 3

1,3

Пример управления процессом. , , , , , , , , , , , , , , , 10

1.4

Другие аспекты проверки петли. , , , , , , 11

1,5

Руководство по проектированию контуров управления. , , , , , , , , , , 21

Заводские приемочные испытания. ,, , , , , , , , , , , , , , 25 2,1

Документация. , , , , , , , , , , , , , , , , , , , , , 26

2,2

Планирование испытаний. , , , , , , , , , , , , , , , , , , , , , , 26

2,3

Выполнение FAT. , , , , , , , , , , , , , , , , , , 27

2,4

Моделирование процессов. , , , , , , , , , , , , , , , , , , , 38

2.5

Пример управления процессом. , , , , , , , , , , , , , , , 40

Запуск. , , ,, , , , , , , , , , , , , , , , , , , , , , , , , , , 47 3.1

Документация. , , , , , , , , , , , , , , , , , , , , , 47

3,2

План проверки контура. , , , , , , , , , , , , , , , , , , , , 48

3.3

Проверка петли. , , , , , , , , , , , , , , , , , , , 48

3.4

Пример управления процессом. , , , , , , , , , , , , , , , 51

3,5

Пример форм. , , , , , , , , , , , , , , , , , , , , , 54

Список литературы., , , , , , , , , , , , , , , , , , , , , , , , , , , , 57 Викторина , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , 57 Глава 4

Сравнительный анализ производительности. , , , , , , , , , , , , , , , , , 59 4.1

Разработка теста. , , , , , , , , , , , , , , , , , , , 60

xii

Содержание

4.2

Выполнение теста. , , , , , , , , , , , , , , , , , , 62

4.3

Анализ и представление результатов испытаний., , , 72

4.4

Пример управления процессом. , , , , , , , , , , , , , , , 79

Список литературы. , , , , , , , , , , , , , , , , , , , , , , , , , , , , 87 Викторина , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , 88 Глава 5

Поддержание производительности. , , , , , , , , , , , , , , , , , 89 5.1

Стратегии обслуживания. , , , , , , , , , , , , , , , 89

5.2

Эффективность оператора. , , , , , , , , , , , , , , ,, , , 91

5,3

С чего начать? , , , , , , , , , , , , , , , , , , , , , , 91

5.4

Выбор объема вашей программы исполнения цикла. , , , , , , , , , , , , , , , , , 91

5,5

Мониторинг / анализ производительности контуров. , , , , 93

5.6

Отчетность о работе. , , , , , , , , , , , , , , , 104

5.7

Архитектура программы с циклической производительностью. ,

Проверка контура

датчиков 4-20 мА или HART

Знаете ли вы о Проверка контура датчиков 4-20 мА или HART или Приборы Процедура проверки контура ? Эта статья предоставляет основную информацию о проверках петли полевых приборов.

Проверка контура 4-20 мА или передатчиков HART

Существует два способа проверки контура токовой петли датчика 4-20 мА / HART:

  • Ввод физического датчика на вход
  • Выходной силовой ток

Третий способ использовать датчик проверки контура вместо передатчика 4-20 мА / HART для подачи тока с конца поля для проверки показаний на конце системы управления.Однако падение напряжения в шлейф-контроллере отличается от падения в передатчике 4-20 мА / HART, поэтому результат может быть обманчивым.

Ввести физический вход датчика

Ввести фактический физический вход датчика 4-20 мА / HART, например, подкачать физическое давление на датчик давления, ввести сигнал имитированного датчика температуры от калибратора на датчик температуры или поместить датчик температуры в термостате.

Как это делается в 5 баллов; сначала на 0%, затем на 25%, 50%, 75% и 100% на каждом шаге теста, проверяется показание инженерной единицы в конце системы управления.Это очень много времени, так как датчик должен быть отсоединен или изолирован и подключен ввод сигнала.

Для этого требуется, чтобы один человек в поле с калибратором вводил данные, а второй - в диспетчерской для проверки показаний на экране системы управления. В идеале также имитируйте неисправность датчика, например, отсоединяя кабель датчика (не провода датчика), чтобы проверить правильность индикации аварийного сигнала неисправности NAMUR NE43 в системе управления.

Также читайте: Основы циклических проверок

Преимущество этого метода циклической проверки состоит в том, что он проверяет, работает ли датчик, что сигнал передатчика направляется на правильный канал входной карты и что диапазон 4-20 мА установлен в передатчике совпадает настройка диапазона системы управления, что является критичным.

Мультиметр также может быть вставлен в петлю в качестве дополнительной проверки.

Если передатчик или система 4-20 мА не поддерживают HART, это единственный способ.

Силовой выходной ток

Другим способом является принудительный выходной ток датчика 4-20 мА / HART независимо от применяемого входа. Эта функция HART известна как «проверка петли». Человек в поле может использовать ручной полевой коммуникатор для поднятия тока сначала до 4 мА, затем 8 мА, 12 мА, 16 мА и 20 мА на каждом этапе теста.

Идеально также проверить <3,6 мА и> 21 мА, чтобы проверить правильность индикации аварийного сигнала неисправности NAMUR NE43 в системе управления. Если передатчик 4–20 мА / HART имеет локальный дисплей, возможно, будет возможно подать выходной ток из локального интерфейса оператора без использования портативного полевого коммуникатора. Путем проверки петли из поля подтверждается, что сигнал передатчика направляется в правильный канал входной карты.

Если на заводе установлена ​​программная часть системы интеллектуального управления устройствами (IDM) системы управления активами (AMS), технический специалист может вместо этого форсировать выход с внутренней рабочей станции, не выходя на поле.Второй техник проверяет правильность показаний системы управления.

Обратите внимание, что чтение не может быть проверено с помощью программного обеспечения IDM, потому что программное обеспечение IDM смотрит на чтение со стороны передатчика, а не на ток 4-20 мА, полученный в контроллере, что имеет значение при проверке токовой петли.

При проверке контура из программного обеспечения IDM сигнал передатчика, направленный в неправильный канал входной платы, может не обнаруживаться. Поэтому правильный тип устройства должен быть проверен отдельно.

Также читайте: Что такое циклические проверки?

Преимущество текущего метода форсирования заключается в том, что он не требует ввода физического датчика и поэтому намного быстрее. Однако он не проверяет, что диапазон в передатчике 4-20 мА / HART соответствует диапазону в системе управления. Поэтому диапазон должен быть проверен отдельно.

После того, как проверка контура завершена, должна быть сделана проверка достоверности на основе преобладающего условия; такие как температура окружающей среды, атмосферное давление, пустой резервуар или отсутствие потока и т. д.

Это проверяет, работает ли датчик, а также проверяет, что функция проверки контура была правильно завершена и что показания в системе управления отражают фактический физический ввод.

Мультиметр также может быть вставлен в контур в качестве дополнительной проверки.

Обратите внимание, что значение на дисплее устройства является измеренным значением процесса, а не значением, соответствующим выходу принудительного тока.

Проверка контуров регулирующих клапанов (4-20 мА / HART)

Существует три способа проверки контуров токовой петли позиционера регулирующего клапана на основе 4-20 мА / HART:

  • Смотреть движение клапана
  • Читать положение обратная связь
  • Ток контура обратного считывания

Во всех этих подходах контур управления устанавливается в ручном режиме, а выход системы управления устанавливается сначала на 0%, затем на 25%, 50%, 75% и 100% на каждом шаге. теста.Разница заключается в том, как технический специалист проверяет, был ли получен правильный сигнал в позиционере клапана 4-20 мА / HART.

Четвертым способом будет использование мультиметра вместо позиционера клапана 4-20 мА / HART для измерения тока на конце поля, чтобы убедиться, что он соответствует тому, что посылается со стороны системы управления.

Однако падение напряжения на мультиметре намного ниже, чем на позиционере клапана 4-20 мА / HART, поэтому результат может быть обманчивым.

Наблюдать за ходом клапана

Оператор в системе управления переводит контур управления в ручной режим и сначала устанавливает выход системы управления на 0%, затем на 25%, 50%, 75% и 100% для каждого шага испытания, a Второй человек в поле наблюдает за фактическим движением клапана.

Этот метод проверки контура имеет то преимущество, что он проверяет, что клапан движется по всему диапазону и его движение не ограничено. Мультиметр также может быть вставлен в петлю в качестве дополнительной проверки. Если позиционер или система 4-20 мА не поддерживают HART, это единственный способ.

Read Position Feedback

Оператор в системе управления переводит контур управления в ручной режим и сначала устанавливает выход системы управления на 0%, затем на 25%, 50%, 75% и 100% для каждого шага теста, a Второй человек использует программное обеспечение IDM для считывания обратной связи положения клапана от позиционера клапана.

Этот метод проверки петли имеет то преимущество, что человеку не нужно идти на поле.

Ток обратной петли

Оператор в системе управления переводит контур управления в ручной режим и сначала устанавливает выходной сигнал системы управления на 0%, затем на 25%, 50%, 75% и 100% для каждого шага теста. второй человек использует программное обеспечение IDM для считывания тока контура, полученного позиционером клапана 4-20 мА / HART.

Этот метод проверки цикла также не требует, чтобы человек выходил на поле.Тем не менее, нет никаких признаков того, что клапан действительно движется.

Процедура общих проверок контура

Этапы проверки контура для передатчика 4-20 мА / HART могут включать в себя:

  • Инструктировать операции для включения соответствующего контура управления в ручной режим, чтобы управление не нарушалось при изменении PV при новом значении вынужден
  • Проинструктировать техника выбрать контрольную точку (4 мА, 8 мА, 12 мА и 20 мА или применить от 0 до 100% физического ввода)
  • Проинструктировать техника сказать человеку в системе управления записать показания системы для этого теста точка
  • Повторите вышеупомянутые два шага для разных контрольных точек (4 мА, 8 мА, 12 мА и 20 мА или примененный физический вход от 0 до 100%)
  • Поручите техническому специалисту вернуть устройство в нормальное рабочее состояние, если проверка контура завершена
  • Поручить операции связанный с ним контур управления может быть возвращен в автоматический режим

Ссылка: Eddl.org

Статьи, которые могут вам понравиться:
Советы по полевым приборам
Блокировки и отключения процесса
Клапаны с разделенным диапазоном Fieldbus
Пределы 4-20 мА
4-20 мА Советы по токовой петле
.

нулевых накладных циклов - Справка разработчика

Переключить навигацию

  • Средства разработки
    • Какие инструменты мне нужны?
    • Программные средства
      • Начните здесь
      • MPLAB® X IDE
        • Начните здесь
        • Установка
        • Введение в среду разработки MPLAB X
        • Миграция в MPLAB X IDE
          • Миграция из MPLAB IDE v8
          • Миграция от Атмел Студио
        • Конфигурация
        • плагинов
        • Интерфейс пользователя
        • проектов
        • Файлов
        • редактор
          • редактор
          • Интерфейс и Ярлыки
          • Основные задачи
          • Внешний вид
          • Динамическая обратная связь
          • Навигация
          • Поиск, замена и рефакторинг
          • Инструменты для повышения производительности
            • Инструменты для повышения производительности
            • Автоматическое форматирование кода
            • Список задач
            • Сравнение файлов (diff)
            • Создать документацию
        • Управление окнами
        • сочетаний клавиш
        • Отладка
        • Контроль версий
        • Автоматизация
          • Язык управления стимулами (SCL)
          • Отладчик командной строки
          • (MDB)
          • IDE Сценарии с Groovy
        • Устранение неисправностей
        • Работа вне MPLAB X IDE
        • Другие ресурсы
      • MPLAB Xpress
      • MPLAB IPE
      • C Программирование
      • Компиляторы
      • MPLAB® XC
        • Начните здесь
        • Компилятор
        • MPLAB® XC8
        • Компилятор
        • MPLAB XC16
        • Компилятор
        • MPLAB XC32
        • Компилятор
        • MPLAB XC32 ++
        • MPLAB код покрытия
      • Компилятор
      • IAR C / C ++
      • MPLAB Code Configurator (MCC)
      • MPLAB Harmony v2
      • MPLAB Harmony v3
      • Atmel® Studio IDE
      • Atmel START (ASF4)
      • Advanced Software Framework v3 (ASF3)
        • Начните здесь
        • ASF3 Tutorials
          • ASF Audio Sine Tone Tutorial
          • Интерфейсный ЖК-дисплей
          • с инструкцией SAM L22 MCU
      • блоков устройств MPLAB® для Simulink®
      • Утилиты
      • FPGA Средства разработки
      • MPLAB® Mindi ™ Аналоговый симулятор
    • Аппаратные средства
      • Начните здесь
      • Сравнение аппаратных средств
      • Инструменты отладки и память устройства
      • Debug Executive
      • Демо-платы и стартовые наборы
      • MPLAB® REAL ICE ™ внутрисхемный эмулятор
      • SAM-ICE JTAG Эмулятор
      • Atmel® ICE In-Circuit Emulator
      • Power Debugger
      • MPLAB® ICD 3 In-Circuit Debugger
      • MPLAB® ICD 4 внутрисхемный отладчик
      • PICkit ™ 3 In-Circuit Debugger
      • MPLAB® PICkit ™ 4 In-Circuit Debugger
      • MPLAB® Snap
      • Универсальный программатор MPLAB PM3
      • Аксессуары
          Заголовки эмуляции
        • и пакеты расширения эмуляции
        • Пакеты расширения процессора
        • и заголовки отладки
          • Начните здесь
          • Обзор PEP
          • и заголовков отладки
          • Обязательный список заголовков отладки
            • Обязательные заголовки отладки Таблица
            • AC162050, AC162058
            • AC162052, AC162055, AC162056, AC162057
            • AC162053, AC162054
            • AC162059, AC162070, AC162096
            • AC162060
            • AC162061
            • AC162066
            • AC162083
            • AC244023, AC244024
            • AC244028
            • AC244045
            • AC244051, AC244052, AC244061
            • AC244062
          • Дополнительный список заголовков отладки
            • дополнительный список заголовков отладки - устройства PIC12 / 16
            • дополнительный список заголовков отладки - устройства PIC18
            • дополнительный список заголовков отладки - устройства PIC24
          • Отладочные целевые следы заголовка
          • Соединения заголовка отладки
      • SEGGER J-Link
      • K2L Сетевые инструменты
      • Советы по разработке инструментов разработки
      • Ограничения отладки - микроконтроллеры PIC
      • Технические замечания (ETNs)
      • [[li]] chipKIT ™ Встроенные платформы
  • проектов
    • Начните здесь
    • Преобразование мощности
      • AN2039 Четырехканальный секвенсор питания PIC16F1XXX
    • 8-битные микроконтроллеры PIC®
    • 8-битные микроконтроллеры AVR®
    • 16-битных микроконтроллеров PIC®
    • 32-разрядных микроконтроллеров SAM
    • 32-битные микропроцессоры SAM
      • Разработка приложений SAM MPU с MPLAB X IDE
      • SAM MPU Примеры программных пакетов
    • Дополнительный контент планируется...
  • Продукты
    • 8-битные микроконтроллеры PIC
    • 8-битных микроконтроллеров AVR
      • Начните здесь
      • 8-битная структура микроконтроллера AVR®
      • 8-битная периферия AVR®
        • Осциллятор
        • USART
        • прерываний
        • Аналоговый компаратор и эталон напряжения
        • Таймер / Счетчики
        • Датчик внутренней температуры
        • Операция с низким энергопотреблением
        • Сбросить источники
      • Начало работы с микроконтроллерами AVR®
      • Использование микроконтроллеров AVR® с Atmel START
      • Дополнительный контент планируется...
    • 16-разрядные микроконтроллеры PIC и DSC DSC PIC
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
