Как проверить полевой транзистор мультиметром
09.04.2015 09.04.2015 / Мультиметр
В технике и радиолюбительской практике часто применяются полевые транзисторы. Такие устройства отличаются от обычных, биполярных, транзисторов тем, что в них управление выходным сигналом осуществляется управляющим электрическим полем. Особенно часто используются полевые транзисторы с изолированным затвором.

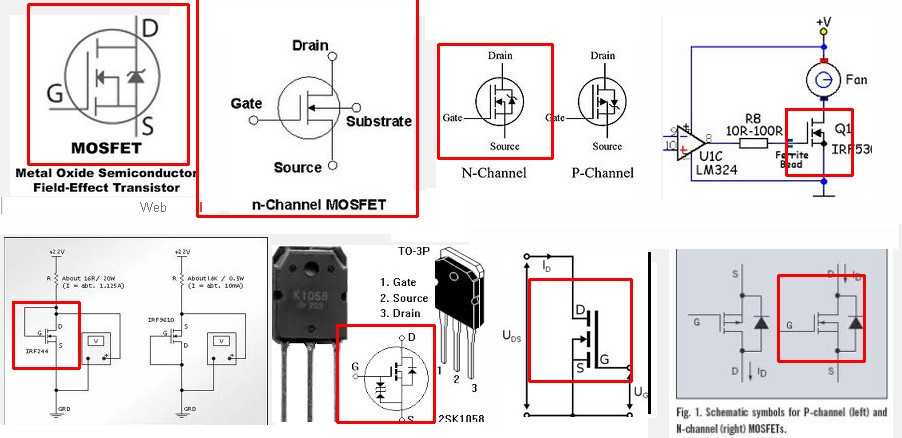

Англоязычное обозначение таких транзисторов – MOSFET, что означает «управляемый полем металло-оксидный полупроводниковый транзистор». В отечественной литературе эти приборы часто называют МДП или МОП транзисторами. В зависимости от технологии изготовления такие транзисторы могут быть n- или p-канальными.
Особенности конструкции, хранения и монтажа
Транзистор n-канального типа состоит из кремниевой подложки с p-проводимостью, n-областей, получаемых путем добавления в подложку примесей, диэлектрика, изолирующего затвор от канала, расположенного между n-областями.
К n-областям подсоединяются выводы (исток и сток). Под действием источника питания из истока в сток по транзистору может протекать ток. Величиной этого тока управляет изолированный затвор прибора.
При работе с полевыми транзисторами необходимо учитывать их чувствительность к воздействию электрического поля. Поэтому хранить их надо с закороченными фольгой выводами, а перед пайкой необходимо закоротить выводы проволочкой. Паять полевые транзисторы надо с использованием паяльной станции, которая обеспечивает защиту от статического электричества.
Прежде, чем начать проверку исправности полевого транзистора, необходимо определить его цоколевку. Часто на импортном приборе наносятся метки, определяющие соответствующие выводы транзистора. [attention type=green]Буквой G обозначается затвор прибора, буквой S – исток, а буквой D- сток. [/attention]При отсутствии цоколевки на приборе необходимо посмотреть ее в документации на данный прибор.
Схема проверки полевого транзистора n-канального типа мультиметром
Перед тем, как проверить исправность полевого транзистора, необходимо учитывать, что в современных радиодеталях типа MOSFET между стоком и истоком есть дополнительный диод.

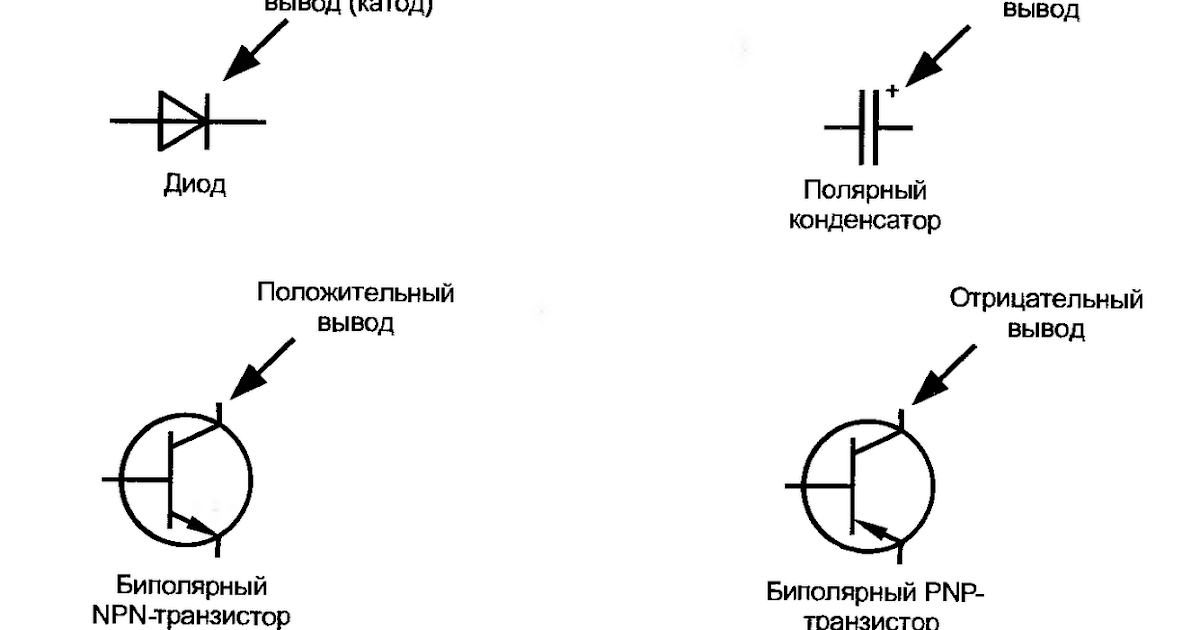

Этот элемент обычно присутствует на схеме прибора. Его полярность зависит от типа транзистора.
Общие правила в том, как проверить транзистор мультиметром, гласят начать процедуру с определения работоспособности самого измерительного прибора. Убедившись, что тот работает безошибочно, переходят к дальнейшим измерениям.
Работоспособность катушки зажигания определяют проверкой сопротивлений на первичной и вторичной обмотках с помощью мультиметра.[/blockquote_gray]
Порядок проверки исправности n-канального транзистора мультиметром следующий:
- Снять статическое электричество с транзистора.
- Перевести мультиметр в режим проверки диодов.
- Подключить черный провод мультиметра к минусу измерительного прибора, а красный – к плюсу.
- Подключить красный провод к истоку, а черный – к стоку транзистора. Если транзистор исправен, то мультиметр покажет напряжение на переходе 0,5 — 0,7 В.
- Подключить красный провод мультиметра к стоку, а черный – к истоку транзистора.
При исправном приборе мультиметр покажет единицу, что означает бесконечность. - Подключить черный провод к истоку, а красный – к затвору. Таким образом, осуществляется открытие транзистора.
- Черный провод оставляется на истоке, а красный подсоединяется к стоку. При исправном приборе мультиметр покажет напряжение от 0 до 800 мВ.
- При смене полярности щупов мультиметра величина показаний не должна измениться.
- Подключить красный провод к истоку, а черный – к затвору. Произойдет закрытие транзистора.
- При этом транзистор возвратиться в состояние, соответствующее п.п.4 и 5.
При исправном приборе мультиметр покажет единицу, что означает бесконечность.По проделанным измерениям можно сделать вывод, что если полевой транзистор открывается и закрывается с помощью постоянного напряжения с мультиметра, то он исправен.
[attention type=red]Полевой транзистор имеет большую входную емкость, которая разряжается довольно долго. [/attention]Это используется при проверке транзистора, когда вначале его открывают напряжением мультиметра (п.
Оценка исправности р-канального устройства
Проверка исправности р-канального полевого транзистора производится таким же образом, что и n-канального. Отличие состоит в том, что в п. 3 к минусу мультиметра надо подключить красный провод, а к плюсу мультиметра – черный провод.
[blockquote_gray]Чтобы выбрать необходимый вариант, как подключить однофазный электродвигатель через конденсатор, требуется исходить из нужных характеристик функционирования агрегата — пусковой, рабочий или смешанный.
Эффективное использование электродвигателей основано на правильном понимании принципа его работы. Асинхронные моторы можно использовать в домашних условиях как генератор.[/blockquote_gray]
Выводы:
- Полевые транзисторы типа MOSFET широко используются в технике и радиолюбительской практике.
- Проверку работоспособности таких транзисторов можно осуществить с помощью мультиметра, следуя определенной методике.
- Проверка p-канального полевого транзистора мультиметром осуществляется таким же образом, что и n-канального транзистора, за исключением того, что следует изменить полярность подключения проводов мультиметра на обратную.
Видео о том, как проверить полевой транзистор
Разбираемся, как проверить полевой транзистор мультиметром или другими приборами
Содержание:
Для тестирования прибора на работоспособность стоит узнать, как проверить полевой транзистор мультиметром – это самый простой и быстрый способ диагностики устройства. Перед тем, как приступить к тестированию прибора на предмет его исправности, необходимо на несколько секунд замкнуть фольгой щупы. Эта манипуляция снимет с него статическое напряжение.
Для проведения проверки подойдет любой цифровой мультиметр, имеющий режим прозвонки диода. Эта функция измеряет изменение напряжение при p-n-переходе.
Тестируемая величина будет показана на экране измерительного прибора.
Лучше использовать современные модели мультиметров, имеющие самые различные режимы и работы и удобный экран. Это позволит сделать тестирование более удобным и точным. Подробный алгоритм проверки описан в данной статье. В качестве наглядного примера добавлено два наглядных видеоролика и интересный скачиваемый файл по теме практики.
Устройство транзистора.Проверка встроенного обратного диода
Практически в любом современном полевом транзисторе, за исключением специальных их типов, параллельно цепи сток-исток включен внутренний «защитный» диод. Наличие этого диода внутри полевика обусловлено особенностями технологии производства мощных транзисторов. Иногда он мешает, считается паразитным, однако в большинстве полевых транзисторов без него, как части цельной структуры электронного компонента, не обойтись.
Следовательно, в исправном полевом транзисторе данный диод тоже должен быть исправным. В n-канальном полевом транзисторе данный диод включен катодом к стоку, анодом — к истоку, а в p-канальном — анодом к стоку, катодом — к истоку.
Включите мультиметр в режим «прозвонки» диодов. Если полевой транзистор является n-канальным, то красный щуп мультиметра приложите к его истоку (source), а черный — к стоку (drain).
Транзисторы являются одними из самых широко применяемых радиоэлементов. Несмотря на свою надёжность, они нередко выходят из строя, что связано с нарушениями режима в их работе. При этом поиск неисправного элемента в связи со спецификой устройства полевого транзистора вызывает определённые трудности.
Обычно сток находится посередине и соединен с проводящей подложкой транзистора, а истоком является правый вывод (уточните это в datasheet). В случае если внутренний диод исправен, на дисплее мультиметра отобразится прямое падение напряжения на нем – в районе 0,4-0,7 вольт. Если теперь положение щупов изменить на противоположное, то прибор покажет бесконечность. Если все так, значит внутренний диод исправен.
Порядок измерений.Проверка цепи сток-исток
Полевой транзистор управляется электрическим полем затвора.
И если емкость затвор-исток зарядить, то проводимость в направлении сток-исток увеличится. Итак, если транзистор является n-канальным, приложите черный щуп к затвору (gate), а красный — к истоку, и через секунду измените расположение щупов на противоположное — красный к затвору, а черный — к истоку. Так мы сначала наверняка разрядили затвор, а после — зарядили его. Затвор обычно слева, а исток — справа.
Теперь красный щуп переместите с затвора — на сток, а черный пусть останется на истоке. Если транзистор исправен, то как только вы переместите красный щуп с затвора на сток, мультиметр покажет что на стоке есть падение напряжения — это значит, что транзистор перешел в проводящее состояние.
Теперь красный щуп на исток, а черный — на затвор (разряжаем затвор противоположной полярностью), после чего снова красный щуп на сток, а черный — на исток. Прибор должен показать бесконечность — транзистор закрылся. Для p-канального полевого транзистора щупы просто меняются местами.
Проверка транзистора без выпаивания.
Если прибор запищит
Если на этапе проверки сток-исток прибор запищит, это может быть вполне нормальным, ведь у современных полевых транзисторов сопротивление сток-исток в открытом состоянии бывает очень маленьким. Как вариант, можно соединить затвор с истоком и в таком положении прозвонить сток-исток (для n-канального красный на сток, черный — на исток), прибор должен показать бесконечность.
[stextbox id=’alert’]Главное — чтобы не было звона затвор-исток и сток-исток, особенно в тот момент когда затвор заряжен противоположной полярностью. [/stextbox]
Как проверить полевой транзистор
Такой транзистор можно заменить практически любым n-канальным с напряжением между стоком и истоком больше или равно 40V и током стока больше или равно 30А, например IRFZ44, 40n10, 50N06 и т.п. При ремонте аппаратов, в которых применены полевые транзисторы, часто возникает задача проверки целостности и работоспособности этих транзисторов.
Основные характеристики полевых транзисторов.
Чаще всего приходится иметь дело с вышедшими из строя мощными полевыми транзисторами импульсных блоков питания. Расположение выводов полевых транзисторов (Gate – Drain – Source) может быть различным. Часто выводы транзистора можно определить по маркировке на плате ремонтируемого аппарата (обычно выводы маркируются латинскими буквами G, D, S).
Если такой маркировки нет, то желательно воспользоваться справочными данными. Чтобы предотвратить выход из строя транзистора во время проверки, очень важно при проверке полевых транзисторов соблюдать некоторые правила безопасности.
[stextbox id=’info’]Полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление. Для того чтобы снять с себя накопленные статические электрические заряды, необходимо надеть на руку заземляющий антистатический браслет. [/stextbox]
Также следует помнить, что при хранении полевых транзисторов, особенно маломощных, их выводы должны быть замкнуты между собой.
При проверке чаще всего пользуются обычным омметром, у исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление, следует заметить, что тут могут быть некоторые исключения.
Например, если при проверке приложить положительный щуп тестового прибора к затвору (G) транзистора n-типа, а отрицательный к истоку (S), емкость затвора зарядится и транзистор откроется. И тогда при замере сопротивления между стоком (D) и истоком (S) прибор покажет некоторое значение сопротивления, которое можно ошибочно принять за неисправность транзистора.
[stextbox id=’info’]Поэтому перед «прозвонкой» канала «сток-исток» замкните накоротко все ножки транзистора, чтобы разрядить емкость затвора. После этого сопротивление сток-исток должно стать бесконечным.[/stextbox]
Интересно по теме: Как проверить стабилитрон.
В противном случае транзистор признается неисправным. В современных мощных полевых транзисторах между стоком и истоком имеется встроенный диод, поэтому канал «сток-исток» при проверке ведет себя как обычный диод.
Для того чтобы избежать досадных ошибок, помните о наличии такого диода и не примите это за неисправность транзистора.
Убедиться в наличии диода достаточно просто. Нужно поменять местами щупы тестера, и он должен показать бесконечное сопротивление между стоком и истоком. Если этого не произошло, то, скорее всего, транзистор пробит. Таким образом, имея под рукой обычный омметр, можно легко и быстро проверить мощный полевой транзистор.
Для диагностики полевых транзисторов N-канального вида, вначале берем и выпаиваем транзистор, кладем его на стол лицом к себе, ноги обязательно должны быть в воздухе, ничего не касаться. Черный щуп слева на подложку (D – сток), красный на дальний от себя вывод справа (S – исток), мультиметр показывает падение напряжения на внутреннем диоде ~502 мВ, транзистор закрыт .
Далее, не снимая черного щупа, касаемся красным щупом ближнего вывода (G – затвор и опять возвращаем его на дальний (S – исток), тестер показывает 0 мВ (на некоторых цифровых мультиметрах будет показываться не 0, а ~150…170мВ): полевой транзистор открылся прикосновением.
Если сейчас черным щупом коснуться нижней (G – затвор) ножки, не отпуская красного щупа и вернуть его на подложку (D – сток), то полевой транзистор закроется, и мультиметр снова будет показывать падение напряжения около 500мВ.
Это верно для большинства N-канальных полевых транзисторов в корпусе DPAK и D²PAK. Открываем. Открыт. Закрываем. Закрыт. Транзистор выполнил всё, что от него требовалось. Диагноз – исправен. Для проверки P-канальных полевых транзисторов нужно поменять полярность напряжений открытия-закрытия.
Для этого просто меняем щупы мультиметра местами. Еще раз по-быстрому: Берем тестер на режиме проверки диодов. Кладем транзистор на стол лицом к себе, ноги в воздухе, ничего не касаются.
Щупы тестера ставим так: минус в правую ногу, а плюс в левую. Это откроет транзистор. Плюс переносим на среднюю ногу.
Тестер должен показать минимальное падение напряжения (около 10-50 мВ). (В случае мультиметра – показывает около 0, что-то типа “002”) Теперь плюс на правую ногу, а минусом на левую. Это закроет транзистор. Тестер показывает бесконечность. И опять плюс на среднюю ногу, а минус на правую. Тестер показывает бесконечность. (Минус на среднюю ногу, плюс на правую – показывает что-то около 500 – это встроенный диод, защитный, присутствует в большинстве мощных мосфетов).
Типы транзисторов.Как работает
Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:
- с управляющим переходом;
- с изолированным затвором.
Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия. В качестве основы используется полупроводник с n-проводимостью.
К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.
Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.
[stextbox id=’info’]Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга. В p-канальных транзисторах принцип работы будет аналогичным.[/stextbox]
Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным.
Здесь будет рассмотрен более подробно первый из них: n-p-n.
В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.
Важное по теме. Как проверить конденсатор.
Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком.
[stextbox id=’alert’]Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком. Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.[/stextbox]
Типы переходов электронов и дырок.
Какие случаются неисправности
Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние. Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь.
При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене. Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях. Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.
Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):
- Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
- К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
- Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
- В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку. На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.
- Дальше осуществляется проверка работоспособности транзистора.
Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.
Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же. Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод.
Если полевик закрыт не будет, то это указывает на его неисправность. Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.
Способы устранения
Для того, чтобы при проверке не повредить деталь, нужно применять при проверке такие мультиметры, у которых используется рабочее напряжения не более 1,5 в. Если в результате проверки на мультиметре было обнаружено, что полевой транзистор вышел из строя, то его необходимо заменить на новый.
Инструкция по прозвонке без выпаивания
Чтобы проверить, исправен ли полевой транзистор, нужно его выпаять и прозвонить с мультиметром.
Однако могут возникать ситуации, когда нужно в схеме есть несколько таких деталей и неизвестно, какие из них исправны, а какие — нет. В этом случае полезно знать, как проверить полевой транзистор мультиметром не выпаивая. В этом случае применяют проверку без выпаивания. Она даёт примерный результат.
После того, как будет определён предположительно неисправный элемент, его отсоединяют и проверяют, получив точную информацию о его работоспособности. Если он функционирует нормально, его устанавливают на прежнее место.
Проверка без выпаивания выполняется следующим образом:
- Перед проведением прозвонки полевого транзистора цифровым мультиметром устройство отключают от электрической розетки или от аккумуляторов. Последние вынимают из устройства.
- Если красный щуп соединить с истоком, а чёрный — со стоком, то можно рассчитывать, что мультиметр покажет 500 мв. Если на индикаторе можно увидеть эту или превышающую её цифру, то это говорит о том, что транзистор полностью фунукционален.
- В том случае, если эта величина гораздо меньше — 50 или даже 5 мв, то в этом случае можно с высокой вероятностью предположить неисправность.
- Если красный мультиметровый щуп переставить на затвор, а чёрный оставить на прежнем месте, то на индикаторе можно будет увидеть 1000 мв или больше, что говорит об исправности полевого транзистора. Когда разница составляет 50 мв, то это внушает опасение, что деталь испорчена.
- Если чёрный щуп тестера поставить на исток, а красный поместить на затвор, то для работоспособного транзистора можно ожидать на дисплее 100 мв или больше. В тех случаях, когда цифра будет меньше 50 мв, имеется высокая вероятность того, что проверяемая деталь неработоспособна.
Последние вынимают из устройства.Нужно учитывать, что выводы, получаемые без выпайки, носят вероятностный характер.
Эти данные позволяют получить предварительные выводы об используемых в схеме полевых транзисторах. Для проверки их нужно выпаять, произвести проверку и установить, если работоспособность подтверждена.
Правила безопасной работы
Мосфеты очень уязвимы по отношению к статическому электричеству. В этом случае может произойти пробой. Для того, чтобы этого не случилось, нужно при помощи проведения тестирования его удалять. При пайке возможна ситуация, когда тепло, попадающее на транзистор, приведёт к его порче.
В этом случае нужно обеспечить теплоотвод. Для этого достаточно придерживать выводы транзистора плоскогубцами в процессе пайки. Полевики имеют широкое распространение в современных электронных приборах.
Заключение
Более подробно о том как проверить полевой транзистор можно узнать из статьи Практикум по полевым транзисторам. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.
Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:
www.electrik.info
www.kudashkin.com
www.rusenergetics.ru
www.electro-tehnyk.narod.ru
Предыдущая
ПрактикаКак правильно прозвонить транзистор?
Следующая
ПрактикаКак проверить тиристор на работоспособность?
Как проверить полевой транзистор с помощью цифрового мультиметра
Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.
0 акции
- Поделиться
- Твит
Вы часто просматриваете каталоги конденсаторных микрофонов? Довольно часто для описания самого микрофона используются термины ET или полупроводниковый.
Большинство конденсаторов, доступных сегодня на рынке, имеют в своей конструкции полевые транзисторы.
Как пользоваться цифровым мультиметром
Включите JavaScript
Как пользоваться цифровым мультиметром
Что такое полевые транзисторы и какова их общая роль в конструкции микрофона? Обратите внимание, что полевые транзисторы (FET) — это активные электрические устройства, которые используют электрическое поле от капсюля микрофона для регулирования потока тока — микрофонного сигнала. Полевые транзисторы часто принимают сигнал с высоким импедансом от капсюлей и выводят пропорциональный полезный сигнал с низким импедансом.
Содержание:
- Итак, что такое полевой транзистор?
- Каковы другие области применения полевых транзисторов?
- Как проверить полевой транзистор?
- Заключительные мысли
В этом руководстве мы более подробно поговорим о микрофонных полевых транзисторах и поговорим о микрофонах, которым они нужны, а также о тех, которым они не нужны.
Чтобы объяснить это далее, полевой транзистор использует электрическое поле для регулирования тока. В двух словах, он использует входной сигнал для модуляции выходного сигнала.
Вы знаете, что такое транзистор? Обратите внимание, что транзистор — это активное полупроводниковое устройство, которое используется для переключения или усиления электрических сигналов и электроэнергии. В большинстве случаев транзисторы используются для включения и выключения и являются важной частью любой двоичной цифровой обработки.
Так обстоит дело с большинством цифровых аудиоустройств; что касается аналоговых микрофонов на полевых транзисторах, функция транзистора заключается в преобразовании импеданса и увеличении сигнала.
Транзистор состоит из полупроводникового материала с не менее чем тремя выводами, которые соединяются с внешней цепью. Подача тока или напряжения на одну пару клемм резистора будет регулировать ток через другую пару клемм.
Таким образом, вы можете взять «входной» сигнал на одной паре клемм и использовать его для модуляции «выходного» сигнала вместе с более высоким напряжением или более низким импедансом. В микрофонах, использующих FET, обычно используются полевые транзисторы с обратным затвором или JFET.
Полевые транзисторы используются в качестве преобразователей импеданса в конденсаторных микрофонах. Капсула конденсаторного микрофона работает как преобразователь, преобразуя звуковые волны в звуковые сигналы. Электрические звуковые сигналы, выдаваемые конденсаторной капсулой, имеют высокое сопротивление и управляют любым током.
Вот почему конвертирующие полевые транзисторы вступают в игру. По своей конструкции полевые транзисторы имеют высокие входные сопротивления затворов. Однако импеданс на стоке ниже и позволяет протекать току.
Таким образом, выходной сигнал капсюля поступает прямо на затвор полевого транзистора.
Этот сигнал переменного тока изменяет проводимость между клеммами истока и стока. Таким образом, он изменяет ток на стоке и «выходное» напряжение полевого транзистора.
Короче говоря, полевые транзисторы принимают сигнал с очень высоким импедансом на входе и используют его для смягчения сигнала с низким импедансом на выходе. Этот выходной сигнал может пройти через остальную часть схемы микрофона: микрофонный выход и через микрофонный кабель к микрофонному предусилителю.
Имейте в виду, что полевые транзисторы стали нормой в конденсаторных микрофонах. Под этим мы подразумеваем, что когда конденсатор имеет лампу, он будет называться «ламповым конденсатором», а конденсаторный полевой транзистор будет называться «конденсаторным микрофоном».
Вот некоторые из типичных применений полевых транзисторов помимо использования в микрофонах:
- Интегральные схемы
Полевые транзисторы являются типичными транзисторами и являются жизненно важной частью электрической работы интегральных схем.
Им не нужна та же последовательность шагов, что и биполярным транзисторам для изоляции PN-перехода на кристалле. Тем не менее, они обеспечивают относительно простое разделение.
- КМОП-схемы
КМОП-схема — это разновидность технологии, используемой для создания интегральных схем. Эта технология используется при производстве интегральных схем, таких как микросхемы памяти, микроконтроллеры, микропроцессоры и другие цифровые логические схемы.
- Аналоговые переключатели
Преимущества полевых транзисторов для интеграции цифровых схем перевешивают преимущества аналоговой интеграции. Знаете ли вы, что поведение в каждом случае сильно отличается? Цифровые схемы можно было включать и выключать для большинства. Уровень скорости и заряд — два фактора, влияющих на процесс переключения.
Функциональность должна быть гарантирована в пределах переходной области аналоговой схемы в случае, если небольшие изменения V могут изменить выходной ток.
- Силовая электроника
Полевые транзисторы используются в широком спектре силовой электроники. Они встроены для защиты от переполюсовки батареи, отключения ненужных нагрузок и переключения питания между альтернативными источниками. Ключевые особенности компактных полевых транзисторов включают встроенную защиту от электростатических разрядов, небольшие габариты и большой ток.
Как проверить полевой транзистор?Вот шаги, которые необходимо выполнить для проверки полевого транзистора с помощью цифрового мультиметра:
- Снимите полевой транзистор, который вы хотите проверить, с печатной платы. В противном случае цифровой мультиметр может выйти из строя, и правильные результаты не появятся.
- Есть ли в вашем цифровом мультиметре порт для проверки транзисторов? Не стесняйтесь использовать его. Подключите транзистор к специальному порту для тестирования транзисторов. Подключите транзистор на основе обозначения PNP или NPN. Если для вашего транзистора нет порта, вы можете в качестве альтернативы проверить его с помощью омметра.
Если для вашего транзистора нет порта, вы можете в качестве альтернативы проверить его с помощью омметра.- Поверните ручку, чтобы правильно установить режим проверки резистора. Вы можете использовать символ hFE для получения коэффициента усиления транзистора.
- На этом этапе цифровой мультиметр покажет коэффициент усиления транзистора. Если вы вообще не получили показания, вы можете изменить конфигурацию транзистора с E-B-C на конфигурацию con B-C-E.
Видите ли, тестирование полевого транзистора с помощью цифрового мультиметра не обязательно должно быть сложной задачей. Просто выполните все шаги, которые мы выделили выше, и все готово. Мы надеемся, что наше руководство было для вас актуальным и полезным.
Если вы забудете что-либо из того, что мы обсуждали ранее, не стесняйтесь посетить эту статью еще раз, так что вы будете руководствоваться. У вас есть какие-либо мысли, которыми вы хотите поделиться с нами о полевых транзисторах? Не стесняйтесь делиться своими мыслями с нами, оставляя свои комментарии ниже.
Проверка полевого транзистора
Проверка полевого транзистораNOAHTEC.com Испытательный полевой элемент Как тестировать полевые транзисторы и другие электронные компоненты, такие как A Профессиональный | |
| |
Проверка компонентов, которые имеют
два провода, такие как резистор, конденсатор, диод и т. д., намного проще
чем проверка транзистора и полевого транзистора, которые имеют три вывода. Довольно часто
технические специалисты путаются с трехногими устройствами. В сегодняшней статье я
поделюсь с вами как точно проверить полевой транзистор (fet)
с помощью аналогового мультиметра.  | |
Во-первых, определите затвор, сток и исток из
справочник по полупроводникам. Как только вы найдете каждый контакт из
