Проверка проводов мультиметром: последовательность действий и меры безопасности

последовательность действий и меры безопасности

Содержание статьи:

С целью поиска неисправностей бытовой техники, электрокабеля требуется прозвонить провода мультиметром. Использование тестера позволяет уточнить разрывы цепи, наличие короткого замыкания, сопротивление электролинии. Для обеспечения безопасности работ нужно разобраться в особенностях применения прибора.

Необходимость прозвонки провода

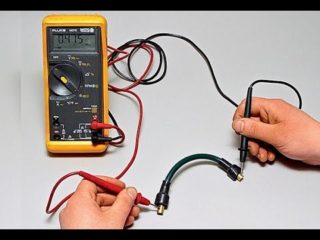

Прозвонка сетевого кабеля мультиметром

Процесс прозвонки предусматривает появления зуммера, если на тестируемых участках присутствует электрическая связь. Проверка выполняется в следующих случаях:

• Не работает выключатель или розетка. Изначально нужно осмотреть соединения в распредкоробе, проверить лампу. Затем прозванивается провод – мультиметр даст сигнал о проблеме.
• Перегружена сеть. Применение мощного перфоратора для сверления стен может стать причиной разрыва электросвязи.
• Короткое замыкание. Чаще всего наблюдается при перегрузке линии или в результате устаревания проводки.
• Поиск жил в больших зонах магистрали. Прибор используется в случаях невозможности определения проводника по цветной маркировке.
• Поломки бытовой техники. Прозвонка определяется работоспособность выключателей, ламп, утюгов.
• Ремонт и пайка плат. Тестирование схемы мультиметром – обязательный этап работ.

Режим прозвонки есть у всех устройств с маркером светодиода.

Мультиметр для прозвонки проводов

Цифровой мультиметр

Тестер позволяет определить наличие напряжения, сопротивления и параметры силы тока. Он состоит из дисплея, рукоятки выбора, портов, зондов/щупов, источника питания. В зависимости от типа счетчика существуют модификации:

• Цифровые. Устройства ЦММ с цифровым экраном для отображения измерения.
• Аналоговые. АММ-приборы с преобразователями тока и магнитоэлектрическим амперметром замеряют параметры оборудования Hi-Fi.
• Fluke. Оснащается двумя щупами – положительным (черным) и отрицательным (красным), источником питания на 9 В, электронным дисплеем. Внутренние узлы представлены схемой формирования сигналов и аналого-цифровым преобразователем.

Некоторые модификации измеряют емкость конденсаторов, проверяют транзисторы и диоды.

Маркировки на лицевой панели тестера

Режим прозвонки

Приставка «мульти» в названии означает возможность проверки нескольких параметров. Их символы наносятся на корпус в виде физических обозначений или графических рисунков. На лицевой панели присутствуют:

• U – обозначение напряжения;
• В – напряжение в вольтах;
• I – ток, сила которого регулируется постановкой рукоятки на значок;
• А – сила тока в Амперах;
• Ω, R – маркировка сопротивления;
• Ом – параметры сопротивления в Омах;
• -| |- — маркировка конденсаторов.

Для диодов и транзисторов используются графические символы.

В гнезде устройства, помеченном надписью СОМ, находится черный зонд. Это общее гнездо. На приборе может быть 2-3 рабочих отверстия для замеров напряжение, малых и больших токов.

Отверстие с маркировкой U, Ω, Hz позволяет замерять параметры напряжения, сопротивления, частоты, тестировать радиоэлементы. Сюда помещается щуп, которым можно прозвонить кабель или провода на предмет обрыва.

Гнездо с обозначением мА (mA) предназначено для определения малого (до 1 А) и большого (от 10 А) тока. Рядом с ними имеются символы ~ или -, дающие понятие о постоянном или переменном характере тока или напряжения.

Диапазон замеряемых величин

Помимо маркировки величины показателей на лицевой панели мультиметра с ручной настройкой находятся пределы замеров. Все значения имеют вид чисел, кратных цифре «2». В процессе выбора требуется ставить значение одного порядка с измеряемым, но выше его.

К примеру, чтобы проверить напряжение розетки, требуется установить диапазон 2000 Вольт. Прозвонка проводов осуществляется в режиме сопротивления с минимальным значением 2 Ом. Для длинных жил выставляется 20 Ом.

Используйте кнопку зуммера в процессе тестирования цепи на наличие короткого замыкания.

Как подключить тестер

Чтобы проверять параметры электролинии и прозванивать проводники мультиметром, его необходимо включить в цепь. Участок для тестирования находится между выводами устройства, т.е. оно подключается на вывод цепи. При замерах напряжения аппарат подсоединяется параллельно зоне теста.

Для замера параметров тока аппарат подкидывается последовательно на разрыв цепи. Подходящим местом будет точка между выходом источника питания и клеммой нагрузки.

Особенности прозвонки и проверки сопротивления

I = U/R, где I – сила тока, U – напряжение и R – сопротивление.

Тестер работает по данному принципу. Имея два параметра, легко рассчитать третий. Источник питания мультиметра генерирует напряжение и подает ток. Замеры сопротивления отображаются на дисплее:

• нули – реальная величина меньше используемой;
• цифры с первым разрядом нуля – показатель меньше на 1 деление;
• цифры больше 1 – замеры точные.

После сопоставления исходных данных с величиной потерь объекта замеров можно вычислить конечный результат.

Маркировка сопротивления на цифровых моделях – Ω.

Порядок настройки прибора перед тестированием

Чтобы проверить провод на обрыв мультиметром, понадобится:

1. Установить переключатель в режим прозвонки «->Ι-» и активировать зуммер.
2. Поставить концы измерительных зондов с щупами в гнезда. Красный располагается в отверстии VΩmA, черный – в СОМ. Это нужно для соблюдения полярности замеров.
3. Протестировать сам аппарат на предмет неисправности путем замыкания красного и черного щупов друг с другом. Будет слышен звуковой сигнал, а на дисплее появится 0 либо близкое к нему значение.

Если проверяется целостность проводки, соблюдать полярность не требуется.

Соблюдение техники безопасности и правил работы с мультиметром

Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
2. Обесточить цепь, отключив автоматы питания в распредщите.
3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
4. Учитывать искажение результатов от диодов сети.
5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Эффект искажения заметен при тестировании большого сопротивления.

Пример прозвонки проводов

Прозвонка проводов в режиме зуммера

Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

1. Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
2. Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
3. У современных моделей прозвонить клеммники-зажимы.
4. Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
5. Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
6. В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
7. Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Особенности процесса прозвонки

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

• Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
• При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
• Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
• Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
• По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Зануление проверяется только в обесточенной сети.

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

1. Прибор переводится в режим прозвонки.
2. Щупы прикладываются к обеим сторонам предохранителя.
3. При сопротивлении 0 Ом и наличии звука устройство работает.
4. Появилась цифра 1, звука нет – предохранитель сломался.

Показатель сопротивления при поломке достигает большого значения.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

1. Щупы ставятся на аноды и катоды без привязки к цвету.
2. Тестер активируется.
3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

1. Подкинуть на центральный контакт источника света первый щуп.
2. Подвести второй щуп на боковой контакт.
3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Какие показания выдаст мультиметр после прозвонки

Режим прозвонки на мультиметре

Целостность кабеля проверяется только на концах с удаленным изоляционным покрытием. После прикосновения щупами к оголенным концам прибор выдаст:

• звуковой сигнал и наличие на дисплее 0 или значение, близкое к нулю – проводка целая;
• цифру 1 на экране, зуммера нет – кабель поврежден.

При внутреннем обрыве числовые показания будут в районе нескольких мегаом.

Проверка целостности проводки в режиме определения сопротивления

Проверить электрическую проводку можно аппаратом, у которого отсутствует прозвон проводов. Для этого нужно выбрать режим смены сопротивления. Щупы подкидываются по аналогии с прозвонкой и устанавливается режим поиска сопротивления (символ Ω).

Процесс замера начинается на минимальном значении шкалы – к примеру, 200 Ом. Остальные работы проводятся аналогично прозваниванию с отслеживанием показаний прибора. В случае целостности проводника на экран выведется размер сопротивления. При обрыве данные не отобразятся, устройство перейдет в режим OL (перезагрузка).

Использование мультиметра позволяет дать объективную оценку качества домашней проводки и работоспособности некоторых устройств. Минус тестера – применение только на случай мелких неполадок, серьезные сбои электролинии должны устранять специалисты.

мультиметром, тестером на обрыв в квартире

Что значит прозвонить провод? Это значит проверить его целостность, что нигде на его пути нет обрыва.

Для того, чтобы быстро прозвонить начало и конец проводов или кабелей, какой-либо участок проводки, узнать какой провод в начале соответствует другому проводу в конце, нужно устройство, которым можно выполнить эту работу.

Такими устройствами являются мультиметры и тестеры для вызванивания электрических цепей.

Такие приборы прекрасно используются не только на производстве, но и в быту. Из нескольких режимов работы можно выделить режим «прозвонка». Как раз то таким режимом пользуются специалисты для проверки целостности электрической цепи.

Содержание статьи

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва проводов или его целостности нужно проводить без подачи напряжения 220 В на проверяемый провод. Иначе прибор выйдет из строя.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Одним недостатком самых простых тестеров является невозможность проверить сопротивление высокоомных цепей.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Как прозвонить провода мультиметром? Как прозванивать их на обрыв и определить короткое замыкание? Режим прозвонки

К использованию мультиметра очень часто приходится прибегать во время работы с различного рода электрическими приборами. А при работе с такой вещью, как электрическая цепь – без него просто не обойтись. Он применяется и если нужно проверить напряжение и проводку, определить короткое замыкание и так далее. То есть спектр его использования крайне широк. Но попробуем разобраться в особенностях процесса прозвонки проводов при помощи мультиметра, а также разберемся, что нужно знать, дабы сделать этот процесс максимально простым и эффективным.

Как настроить мультиметр?

Чтобы можно было правильно прозванивать цепь на обрыв с помощью мультиметра, необходимо выбрать правильный режим работы рассматриваемого прибора. Это значит, что требуется выбрать определенную величину, что необходимо будет измерить, а также границу ее функционирования, а именно значение, выше которого она быть не может.

Указанным устройством может проводиться проверка различного рода величин, начиная от силы тока и заканчивая частотой, сопротивлением и напряжением. Кроме того, тестер позволяет проводить проверку различных радиоэлементов – транзисторов, конденсаторов. Учитывая, что устройство имеет название «мультиметр», это подразумевает наличие широких измерительных возможностей. Чтобы выбрать определенный тип измерений, спереди тестера присутствует переключатель, благодаря повороту которого выбирается нужный рабочий режим.

В устройствах подороже это делается не при помощи переключателя, а при помощи обычных клавиш. То есть для выбора нужной, следует просто нажать на клавишу, что будет соответствовать определенной величине.

Чаще всего знаки, которые изображены на тестерном корпусе, изображаются в виде символов, что приняты в физических науках для обозначения величин электротехнического типа или условно-графических обозначений радиоэлементов. Обычно там можно увидеть символы следующего толка:

• напряжения;
• токовой силы;
• измерения емкости конденсатора;
• сопротивления.

Но на передней панели прибора обозначаются не только величины, которые можно измерить. Разъемы, куда подключаются щупы, тоже имеют определенного рода обозначения. Например, в одном из гнезд всегда будет располагаться щуп черного цвета. Он будет находиться именно в общем гнезде с обозначением СОМ, то есть «общее». Также любой прибор имеет еще 2 либо 3 рабочих отверстия, что предназначаются для проведения замеров напряжения, различных типов токов.

Разъем, помеченный знаками U, ?, Hz, требуется для проведения замеров сопротивления, частоты, напряжения и проведения тестирования разного рода радиоэлементов. Сюда требуется вставлять щуп для прозвона кабелей и проводов на целостность.

Отверстие, имеющее обозначение мА, применяется для проверки токов до 1 ампера, а с обозначением А – для замеров больших значений.

Отметим, что возле значков тока и напряжения можно увидеть символы «~» либо «-». Ими обозначаются переменный или постоянный ток, либо напряжение.

Теперь скажем непосредственно о настройке и подготовке устройства к работе. Для его включения следует установить переключатель в определенное положение. Тогда при проведении проверки тестер пищит, что будет означать, что контакты замыкаются.

Если вдруг в цепи будут найдены разрывы, то на экране прибора загорится «1».

То есть, тестер сигнализирует, что сопротивление вышло за возможные пределы.

Есть также ряд моментов, на которые следует обратить внимание до начала проведения работ.

• лучше всего применять специального типа наконечники – так называемые крокодилы. Их обычно надевают на кончики приборов измерения.
• конденсаторы должны быть совсем разряжены, иначе тестер может сломаться.
• цепь, которая будет проверяться, должна быть полностью обесточена и не иметь даже слаботочных источников питания.
• нельзя прикасаться к концам проводов, где отсутствует изоляция. Иначе произойдет искажение показаний.
• перед началом проведения работ требуется проверить работоспособность самого устройства.

Как проверить провода?

Теперь попытаемся разобраться, как проверить провода мультиметром и найти деформации, если они есть. Разберемся на примере самой обычной проводки в частном доме либо квартире. В идеальных условиях все должно быть сделано по нормативам и ГОСТ, а все потребители разделены и каждая цепь запитана в распредщитке через конкретный автомат.

Предположим, что в какой-то комнате не работает розетка и нам нужно понять, в чем дело, то есть осуществить прозвон. На первом этапе нужно проверить распредщиток из-за того, что возможно сработала автоматика. Если все автоматы включены, то помещение следует обесточить. Теперь вытаскиваем розетку и осматриваем ее на предмет дефектов. Если все работает как надо, то необходимо осуществить проверку соединения кабелей в распредщитке.

Если в помещении присутствует несколько распредкоробок, то необходимая будет располагаться над неисправной розеткой либо недалеко от нее. В такой коробке происходит разрыв основного кабеля, его соединение с розеточными жилами, и далее он идет на следующего потребителя.

В распредкоробке обычно располагается 3 скрутки. При прозвонке кончик щупа должен прикасаться с оголенной скрутке. А вторым щупом производится поочередная проверка розеточных контактов.

Либо, если удобно, один щуп устанавливается в контакте розетки, а второй поочередно проверяет скрутки в распредкоробке.

Теперь поговорим о проверке мультиметром кабеля на обрыв. Для этого следует осуществить следующие действия.

• Сначала включаем режим прозвонки на мультиметре, после чего выключаем источник питания, который осуществляет снабжение интересующего нас провода энергией;
• Внимательно осматриваем соединения на обоих концах кабеля на предмет повреждений физического характера, если они легкодоступны. Можно осторожно потянуть за концы проводов, где они прикрепляются к разъемам, дабы убедиться в том, что они закреплены максимально надежно.
• Теперь следует пощупать длину провода при помощи большого и указательного пальца и особое внимание уделять участкам, где изоляция провода не является целостной. Если нужно, можно применить зеркало и фонарик, дабы осмотреть места с минимальным доступом. Также следует обращать внимание на потемневшую изоляцию. Это может быть признаком перегрева провода внутри изоляции и его последующего разрыва.
• Производим отсоединение разъема, куда включен кабель и проверяем его на наличие повреждений.
• Теперь берем устройство и устанавливаем его либо на непрерывность, либо на наиболее низкий диапазон шкалы «ом».
• Включаем его и касаемся одним из щупов к клемме из металла, что удерживает бронепровод на разъеме, а другой – к открытому участку провода, где он идет в разъем. Теперь следует отодвинуть бронепровод для проверки ложного соединения во время прозвонки. Показания тестера должны быть такими, чтобы сопротивление было нулевым. Если на экране показывается значок бесконечности сопротивления, то кабель неверно подключен. Следует осуществить проверку терминала на другом конце провода, если он оснащен разъемом.
• Теперь необходимо подключить один из датчиков, ответственных за измерения, к одной части провода, а второй – ко второму. Чтобы сделать это, можно применять зажимы-крокодильчики на датчиках, дабы они плотно подключались к кончикам проводов. Если в кабеле будет обнаружен разрыв, то мультиметр будет показывать на дисплее бесконечное сопротивление.
• Теперь подключаем зонд мультиметра к контактам в предполагаемом месте разрыва и осуществляем прозвонку. Если на экране все еще отображается знак бесконечного сопротивления, то место разрыва провода найдено.

Следует сказать, что указанный алгоритм является общим для данной процедуры.

Рассмотрим и другие случаи прозвонки проводов. Например, нам требуется провести прозвонку высоковольтных проводов. В таком случае тестер придется использовать в режиме омметра. Порядок измерений тогда будет следующим.

• Включаем тестер, после чего поворачиваем диск управления в положение с обозначением сопротивления. Оно обычно измеряется в омах и будет иметь обозначение на циферблате греческой буквой омега.
• Подключаем красный щуп или «плюс» к такому же внешнему полю катушки зажигания.
• Черный щуп от мультиметра подносим к отрицательной стойке устройства для измерения сопротивления катушки первичного типа. Если результаты показаний будут отличаться от тех, что указаны в инструкции к автомобилю, то требуется осуществить замену катушки зажигания.
• Теперь черный щуп мультиметра подключается к главной отрицательной клемме зажигательной катушки. Это позволяет сформировать сопротивление для катушки вторичного типа. И в этом случае, если значение сопротивления будет отличаться от того, что прописано в инструкции к автомобилю, то катушка зажигания является нерабочей, а значит, целостность системы будет нарушена. Единственным способом исправления ситуации будет замена катушки зажигания.

Также довольно часто автомобилистам приходится осуществлять прозвонку кабелей зажигания. Перед ее проведением такой тип провода должен быть тщательно осмотрен. Если он пористый и у него имеются трещины на изоляции либо окислившиеся контакты, то он нуждается в замене. Если он выглядит нормально и повреждений не имеет, то тогда его можно прозвонить. Сделать это можно следующим образом:

• устанавливаем омметр в режим на 20 кОм;
• цепляем контакт на конец провода;
• проверяем результат, высвечивающийся на экране прибора.

Тут следует сказать, что сигнализировать о неполадке в работе такого провода будет значение, которое отличается от того, что прописано в инструкции к автомобилю.

Еще один довольно распространенный случай, когда требуется прозвонка провода – проверка проводки в квартире или доме. Поломку проводки довольно просто распознать мультиметром. Правда, сделать это быстро вряд ли получится. Но не будем вдаваться в подробности, а просто опишем алгоритм процесса.

• Сначала переводим мультиметр в режим прозвонки.
• Находим распредкоробку, где будет находиться большое количество кабелей, не имеющих маркировки.
• При помощи индикаторной отвертки проводим проверку проводов. Это обязательно необходимо делать при включенном автомате.
• Теперь отмечается нужный провод фазы при помощи изоленты.
• Затем требуется найти ноль. Для этого переводим мультиметр в другой режим – измерения напряжения. Не следует забывать, что нужно выставлять верхнюю границу напряжения больше, чем есть в сети.
• Первый щуп подсоединяем к фазе, а вторым проводим проверку проводов один за другим.
• Устройство должно показать 220 вольт, когда щуп будет поднесен к нужному проводу. Его также следует промаркировать.
• Другие пары также обозначаются изолентами.

Техника безопасности

При осуществлении прозвонки проводов при помощи мультиметра следует соблюдать ряд требований безопасности, что позволит обеспечить нормальную работу прибора и получение точных данных. Первый момент, о котором следует знать, – ни в коем случае нельзя работать без защитной изолированной обуви. А еще лучше, если ее использовать в связке с обычными перчатками, изготовленными из резины.

Еще один важный момент – при проверке целостности и сопротивления изоляции электроцепей, необходимо обязательно обесточить сеть при помощи выключения автоматов. Третий важный момент – все проверки необходимо осуществить только днем, ведь при аварийном освещении и свете фонарей по правилам техники безопасности можно работать только при возникновении внештатной ситуации.

Кроме того, во время проверки кабеля, который имеет большое количество жил, их следует полностью очистить от изоляции и отделить одну от другой. После этого следует убедиться в том, что жилы являются незамкнутыми. Этот момент крайне важен для кабелей, через которые протекает большой ток.

Если при проверке тестер не издает писк, значит, жилы являются незамкнутыми.

Также при проведении рассматриваемого типа работ будет актуальным применение так называемых крокодилов. Они позволят сделать контакт максимально надежным и не будут занимать руки по время проведения замеров.

Не менее важный момент состоит в том, что во время проверки длинного кабеля нельзя прикасаться руками к голым участкам. Как минимум, это нарушение техники безопасности. А как максимум – это станет причиной существенного искажения результатов замеров.

Рекомендации

Если говорить о рекомендациях к прозвонке проводов мультиметром, то следует сказать, что в первую очередь, мультиметр должен быть настроен на правильный режим измерений. Большинство случаев получения неверных данных замеров и выхода из строя мультиметра обусловлены именно неправильной настройкой прибора. Так что этому моменту необходимо уделять особое внимание.

Еще один важный аспект, который также следует проверять перед началом проведения прозвонки кабелей, – исправность щупов тестера. Дело в том, что в них могут образовываться внутренние переломы и повреждения, которые внешне не видны. А это чревато неправильной работой устройства и получением неправильных результатов измерений. Поэтому до начала проведения работ следует проводить визуальный осмотр щупов на предмет поломок и просто иметь на всякий случай запасной комплект.

Часто пользователи не могут прозвонить провода по причине того, что модель тестера, которую они используют, такой возможности просто не предусматривает. Например, крайне популярная модель под названием DT-830, которую знает чуть ли не каждый радиолюбитель. У нее нет режима прозвонки кабелей, по причине чего использовать ее в таком случае смысла нет. Но многие пользователи об этом просто не знают. Хотя в таком случае мультиметр просто нужно переводить в режим омметра и проводить измерения в диапазоне измерений от 50 до 200 Ом.

Подытоживая вышесказанное, следует отметить, что прозвонка проводов мультиметром не может быть названа слишком сложным процессом, который требует каких-то особых знаний и умений. Здесь больше требуется внимание и понимание того, что именно делается и для чего. Ну и конечно, понимание особенностей устройства используемой модели мультиметра и всех функций, которые она поддерживает.

В таком случае без труда можно осуществить прозвонку кабелей мультиметром при соблюдении всех основных правил техники безопасности при работе с таким прибором, а также электрическими сетями.

О том, как прозвонить провода мультиметром, смотрите в следующем видео.

проверка проводки на обрыв, целостность и сопротивление изоляции

Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно проверить сопротивление изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

• U — символ напряжения;
• В — обозначает вольты, это тоже мера напряжения;
• I — это ток, при установке ручки на это обозначение будет измерена сила тока;
• А — амперы, мера силы тока;
• Ω, R — символ сопротивления;
• Ом — мера сопротивления, Омы;
• -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
• Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы ~ или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
2. Ручку измерителя нужно установить в положение 20 Ом;
3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

Проверка обрыва провода в цепи мультиметром

Розетки, лампы, предохранители и прочая электрика соединяются проводами. И часто бывает так, что устройства рабочие, а вот в кабелях идущих между ними случился обрыв. Как его выявить? Проще и дешевле всего использовать мультиметр (пусть даже самый бюджетный). Независимо от того, какие у него параметры, вы сможете проверить любым мультиметром непрерывность цепи 220 В или даже автомобильной проводки по приведённой тут пошаговой инструкции (плюс интересная теория).

Обрыв — это бесконечное сопротивления

Проверка целостности цепи (провода) на самом деле является проверкой сопротивления. Как вы знаете, каждый провод имеет свое собственное электрическое сопротивление, но он очень мало на нескольких (десятках) метрах. Таким образом, если на одной и на другой стороне щупов мультиметра находится один и тот же провод, сопротивление между его клеммами должно быть не более нескольких Ом. В домашних сетях оно обычно ниже 1 Ом.

Когда же сопротивление составляет десятки kΩ (килоом) или MΩ (мегаом), значит либо произошёл разрыв в цепи, либо мы проверяем два разных провода:)

Перед тем как что-нибудь проверять, убедитесь что кабель или провод не под напряжением. Это очень важно, так как в противном случае это будет последнее измерение, проведенное с помощью данного мультиметра. Лучше всего перед проверкой кабель вообще отключить от всего, чтоб удобнее и безопаснее была работа.

Берём мультиметр и включаем щупы

Итак, подходим к ситуации, когда у нас есть оголенные концы проводов с обеих сторон. И теперь перед нами 3 варианта:

1. Короткий провод — можно проверить в одном месте с помощью мультиметровых щупов
2. Длинный провод — конец провода на большом расстоянии от нас или в двух разных помещениях
3. Длинный кабель — только один провод работает на данном участке или много проводов, но мы хотим проверить каждый отдельно.

Начнем с подключения щупов к измерителю. Подключите черный зонд к разъему обозначенному COM, а красный туда, где находится символ сопротивления резистора Ω, поскольку мы фактически проверим сопротивление провода.

Следующий шаг — выбор диапазона. Это символ единицы сопротивления Ω. В данном тестере измерение сопротивления и прозвонка обрыва находятся на одном и том же месте. Поэтому устанавливаем переключатель на эту позицию, а затем используя синюю кнопку выбираем опцию «измерение обрыва», которая подтверждается соответствующим символом в верхней части дисплея.

Если индикатор высветил 0L — это означает, что электрическое сопротивление слишком велико, фактически бесконечно.

В мультиметрах без автоматического выбора диапазона (китайская модель 830) ищем идентичные символы на циферблате. К примеру можно выбрать измерение сопротивления в диапазоне 0-200 Ом. В обоих случаях мы измеряем то же самое, за исключением того, что во время измерения сопротивления мультиметр не сигнализирует звуком низкий уровень сопротивления (замыкание), как это имеет место при измерении непрерывности цепи.

Установка нуля прибора

Перед первым измерением стоит проверить, работает ли мультиметр вообще — это тестируется прижимая наконечники щупов друг к другу.

Устройство должно пикнуть и через некоторое время вы увидите результат измерения сопротивления близкий к 0.0 Ом.

Вы не услышите звуковой сигнал на простых тестерах, но результат измерения будет аналогичен. Теперь начнём проверку обрыва провода в электроцепи.

Короткий кабель — прозвонка

Когда шнур достаточно короткий, чтобы могли достать его оба конца щупами, дело очень простое.

Касаемся одного конца провода одним наконечником, а другого конца провода другим и ожидаем звукового сигнала или результата измерения на дисплее.

Провода могут выгибаться, поэтому надо сжать кончик шнура с щупом пальцами. Но делаем это только в том случае, если чётко проверили что кабель не под напряжением. Мультиметр пищит, сопротивление 0.0 Ом — всё ОК!

Если кабель слишком длинный

Наиболее распространенная ситуация когда концы кабеля расположены в двух удаленных местах. Что делать?

С одной стороны соединяем два провода одного жгута, например используя электрический монтажный блок, или просто скручиваем их вместе.

После этой операции с другой стороны, если провод не обрывается в какой-либо точке, сопротивление между проводами должно быть незначительным из-за прямого подключения этих жил.

Проверка одного длинного провода

А если нужно проверить только одну жилу? Это можно сделать так. Например есть 2-х проводный кабель, и интересует, оборвана ли только одна линия, и если да, то какая.

В основном вы должны делать то же, что и в предыдущем этапе, только с использованием дополнительного провода с любым поперечным сечением.

Берем дополнительный шнур и с одной стороны прикручиваем его к проводу, который хотим исследовать. Ведем его ко второму месту, где расположен второй конец провода.

Касаемся щупами и измеряем. Если всё хорошо, будет результат измерения близко к 0 Ом, если что-то пойдет не так, измерение будет несколько kΩ, MΩ или даже на дисплее будет просто 0L — обрыв.

Выводы и рекомендации

• Всегда проводим измерения сопротивления в свободном состоянии тестируемых проводников. Измерение провода под напряжением является летальным. По крайней мере для мультиметра.
• Измерение цепи на самом деле является проверкой её электрического сопротивления.
• Когда проводник не поврежден, результат измерения должен быть не более нескольких Ом.
• Прежде чем выполнять само измерение на обрыв, стоит выполнить пробное измерение на щупах, чтобы проверить рабочий ли прибор.

Проверка обрыва проводки в авто производится аналогично, с той лишь разницей, что можно не опасаться удара тока 220 В в виду отсутствия такового (это не относится к электромобилям — там бывает и 600!).

пошаговая инструкция, способы и рекомендации :: SYL.ru

При ремонте квартиры всегда следует уделять внимание электропроводке. Вызов специалиста для устранения неисправностей домашней электросети обойдется дорого. Если выполнять необходимые правила, ремонтом электричества можно заниматься самостоятельно. Ничего сложного здесь нет, чтобы понять, как мультиметром прозванивают провода. Достаточно обладать знаниями на уровне школьного курса физики. При этом следует помнить, что основой всех работ с электричеством является техника безопасности.

Что такое мультиметр

Мультиметр — это цифровой измерительный прибор обычно китайского производства. С его помощью измеряют ток, напряжение и электрическое сопротивление. Он содержит:

• дисплей, на котором изображаются числовые значения измеряемых параметров;
• переключатель режимов работы;
• гнезда для щупов;
• 2 гибких провода черного и красного цвета.

Для новичка прибор вначале покажется сложным, но для проверки электрических цепей его использовать просто, установив переключатель на измерение сопротивления. Эта функция применяется при проверке электропроводки в квартире. Данный режим устанавливается в секторе измерения сопротивлений на самый нижний предел (200 Ом) или значок диода с сигналом. Щупы следует подключить к гнездам COM и VΩmA. Перед тем как мультиметром прозванивают провода, сначала проверяют его исправность путем замыкания щупов. Прибор должен показать нулевое сопротивление или чуть больше. В режиме прозвонки динамик мультиметра издает характерный писк. Этот диапазон устанавливается при выяснении ответа на вопрос о том, как прозвонить провода на замыкание мультиметром.

Отличное от нуля сопротивление получается при малой емкости батареи питания тестера. Если цепь не замыкается, прибор показывает бесконечное сопротивление (цифра «1» на экране).

Проверка исправности изоляции

Изоляцию проверяют с одного конца кабеля. Концы жил зачищают, а мультиметр устанавливают на диапазон мегаом (самый верхний предел). Затем проверяют отсутствие пробоя между жилами. Поскольку между ними есть небольшая емкость, показания прибора начнут меняться, а после зарядки на индикаторе должна появиться «1», что означает, что сопротивление превышает измеряемый диапазон.

Когда прибор показывает какое-то значение, это говорит о некачественном кабеле, влиянии высокой влажности или присутствии электромагнитных помех. Стабильные значения отражают неисправность изоляции, а постоянное изменение показаний на дисплее означает наличие помех. Таким способом проверяют исправность проводки, находящейся в стене помещения с повышенной влажностью.

При измерении больших значений сопротивлений руками не следует касаться оголенных щупов, так как это создает значительные погрешности.

Проверка целостности кабельной продукции

Для измерений по цепи пропускают слабый электрический ток от элемента питания мультиметра, а прибор указывает величину сопротивления. Целью может быть нахождение двух концов одной жилы или целостности провода. Погрешность измерения в технологии того, как прозвонить провода мультиметром, здесь не имеет значения — либо по цепи течет ток, либо нет. Если кабель исправный, каждая его жила проводит электрический ток, а между отдельными проводниками отсутствует короткое замыкание.

Проверка кабеля на наличие обрыва

При прозвонке выполняются следующие действия.

1. Переключатель мультиметра устанавливается в положение 200 Ом.
2. Щупами поочередно проверяется на обрыв каждая жила.
3. Показания прибора правильно классифицируются. Если сопротивление не превышает 2 Ом, то провод исправен. Когда отметка доходит до 10 Ом, это означает, что где-то появился неплотный контакт или частичный обрыв.

Прозвонка проводки между распределительными коробками

В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.

1. Сначала отключают электричество в квартире с помощью вводного автомата.
2. Один конец дополнительного проводника через «крокодилы» подключается к одному из выводов в коробке, а другой — к одному щупу мультиметра. При этом везде отключаются нагрузки.
3. Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.

Как проверить новую электропроводку

Чтобы быть уверенным в полной исправности домашней электросети, на этапе прокладки следует произвести ряд простых действий.

1. Выбор качественного кабеля. Дешевые материалы не выдерживают больших нагрузок. Проверить изделие можно мегаомметром прямо в строительном магазине. Необходимые измерения обычно делает продавец.
2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается до того, как он будет покрыт штукатуркой или другими отделочными материалами.

Алгоритм прозвонки проводки под напряжением следующий.

1. Включение автомата, нахождение и маркировка фазы индикаторной отверткой.
2. Включение мультиметра на измерение напряжения переменного тока и установка на диапазон выше 220 В. Одним щупом прибора следует прикоснуться к фазе, после чего другим по очереди протестировать провода. При появлении на дисплее величины 220 В искомый нулевой провод будет найден. Его следует замаркировать.
3. Остальные пары проводов проверяются аналогичным образом и маркируются.

При проверке на замыкание щупы подсоединяются к разным проводникам в режиме омметра. Наличие сопротивления показывает, что они связаны электрически между собой. Проверка делается на небольших отрезках проводки, поскольку у прибора небольшое напряжение. Перед тем как прозвонить провода мультиметром на короткое замыкание, во всей схеме отключаются все приборы. Проверяя все линии, находится закороченная. Затем она вызванивается по участкам, пока не найдется место замыкания.

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо устройство электрооборудования в автомобиле перестало работать, не стоит торопиться с его заменой.

В том, как прозвонить провода мультиметром в автомобиле, нет особых принципиальных отличий. Прежде всего, проверяется подача напряжения к исследуемому прибору:

• мультиметр переключается в режим измерения напряжения;
• один щуп цепляется на минус АКБ или массу автомобиля;
• другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на табло значения напряжения аккумулятора говорит об исправности провода. Аналогичные операции делаются с другими проводами. Отсутствие напряжения в цепи говорит о наличии неисправности на данном участке.

Обратите внимание! Некоторые электрические цепи находятся под напряжением только при повороте ключа зажигания.

Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра. Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям.

Участки с утечкой можно выявить, поочередно вынимая предохранители и проверяя искрение на контактах, а также показания тестера. После определения подозрительного участка провода прозваниваются там на предмет целостности и по величине их сопротивлений.

Способ, помогающий понять, как прозвонить высоковольтные провода мультиметром, заключается в измерении сопротивления каждого из них. Номинал выбивается на резиновой оболочке и проверяется тестером в режиме омметра. Сопротивление проводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым не должна превышать 4 кОм.

Заключение

Найти самостоятельно неисправность в электропроводке можно, если разобраться, как мультиметром прозванивают провода, и овладеть методом исключения. При этом наличие схемы здесь обязательно. На ощупь проводку отремонтировать сложно, поскольку часто провода прокладываются жгутами, в которых непросто разобраться.

Как пользоваться мультиметром для «чайников»? Как прозвонить провода мультиметром

Мультиметр является инструментом для измерения электричества, таким же, как линейка для определения расстояния, секундомер для времени или весы для веса. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины. Большинство мультиметров имеет переключатель, который позволяет выбрать то, что необходимо измерить.

Что измеряет прибор?

Мультиметры способны замерять ток, сопротивление и напряжение, а также контролировать непрерывность цепи, подавая сигнал в том случае, если две вещи электрически соединены. Это пригодится, например, при монтаже проводки и скручивании или пайке проводов. Звуковой сигнал указывает, что соединение есть, и ничего не разъединилось. Также прибор можно использовать для того, чтобы убедиться, что электрическая связь между двумя проводниками отсутствует. Это поможет выявить короткое замыкание.

Мультиметром можно тестировать диоды. Они подобны одностороннему клапану, пропускающему ток лишь в одну сторону. У разных производителей реализация может отличаться. При работе с диодами, если нет уверенности в том, как он включен в цепь, либо в его исправности, возможность проверки будет как нельзя кстати. Если тестер-мультиметр имеет данную функцию, чтобы выяснить, как именно она работает, следует прочитать инструкцию.

Более дорогие приборы могут, например, проверять работоспособность и замерять характеристики конденсаторов и транзисторов.

Азы электротехники

Информация о том, как пользоваться мультиметром, для «чайников». Сопротивление, напряжение, ток – параметры, которые могут быть измерены в единицах, обозначаемых символами. Например, расстояние выражается в метрах или символом м. В электронике это:

1. Напряжение выражает, с какой силой электроны проталкиваются по цепи. Большее значение эквивалентно приложению большего усилия. Измеряется в вольтах (V).
2. Сила тока выражает, сколько по цепи движется электронов. Большее значение соответствует большему расходу электричества. Измеряется амперами (А).
3. Сопротивление выражает, как трудно электронам проходить через что-то. Чем оно выше, тем сложнее проходить току. Выражается в омах (Ω, омега).

Символ, обозначающий единицу измерения, отличается от переменной в уравнении. Например, закон Ома выражается как:

• U = IR, где I – ток, U – напряжение и R – сопротивление.

Вольт, Ампер и Ом обозначаются V, A, Ω.

Таблица соответствия символов

Переменная	Обозначение	Единица измерения	Обозначение
Напряжение	U	Вольт	V
Сила тока	I	Ампер	A
Сопротивление	R	Ом	Ω

Чтобы понять, как пользоваться мультиметром, для «чайников» будет полезно привести в помощь простую аналогию. Ток подобен движению воды в трубе. Больший ее расход означает больший ток. Давление, создающее движение воды, – это напряжение; более высокое давление сильнее «проталкивает» воду, увеличивая ток. Сопротивление – как препятствие в трубе. Например, через трубу, забитую мусором, вода будет течь с трудом. Сопротивление ее будет больше, чем у трубы, свободной от препятствий.

Переменный и постоянный ток

Еще одна информация, которую необходимо усвоить до того, как пользоваться мультиметром. Для «чайников» будет интересным узнать, что постоянный ток движется в одном направлении. Его источником может быть, например, обычная батарея. Различные мультиметры по-разному обозначают постоянное напряжение и ток. Как правило, это DCV и DCA, или прямая черта над V и А.

Переменный ток изменяет направление движения много раз в секунду. В домашней сети это происходит 50 раз (в США – 60 раз в секунду). В разных мультиметрах переменное напряжение и ток обозначаются по-своему. Как правило, ACV и АСА, или волнистая линия (~) рядом или выше V и А.

Параллельное и последовательное соединение

При пользовании мультиметром необходимо определить порядок его подключения, который зависит от того, что требуется определить. В последовательной цепи ток, протекающий через каждый ее элемент, одинаковый. Таким образом, для его измерения необходимо подключить прибор последовательно. В параллельной цепи каждый элемент имеет одинаковое напряжение. Поэтому, для его измерения мультиметр необходимо подключить параллельно.

Что означают символы на передней панели?

Еще одна информация, которую необходимо знать до того, как пользоваться мультиметром. Для «чайников» будет сложно разобраться во множестве символов на его передней панели, особенно если отсутствуют надписи. Не стоит беспокоиться. Они представлены единицами измерения V, A, Ω.

Большинство мультиметров использует метрические приставки, которые ведут себя в отношении к единицам измерения электричества так же, как с расстоянием и массой. Метр, например, – единица расстояния, километр – 1000 м, миллиметр – 1/1000 м. То же относится к килограммам, граммам и миллиграммам массы. Наиболее часто встречающиеся метрические приставки, используемые в мультиметрах:

• μ (микро)=10^-6;
• m (милли)=10^-3;
• k (кило)=10³;
• М (мега)=10⁶.

Эти метрические приставки используются для Ампер, Вольт и Омов. Например, 200kΩ – двести килоОмов, что соответствует 200 000 Ом.

Установка пределов

Одни мультиметры настраиваются автоматически, другие требуют ручной установки диапазона измерений. В последнем случае всегда следует выбирать диапазон немного превышающий ожидаемую величину. Это похоже на линейку и рулетку. Если нужно измерить что-то, что составляет 60 см в длину, то 50-сантиметровая линейка будет слишком коротка, и придется использовать рулетку.

То же относится и к мультиметру. Допустим, необходимо измерить напряжение батареи AA, значение которого ожидается равным 1,5 В. Есть варианты для 200 мВ, 2 В, 20 В, 200 В, 600 В. 200 мВ слишком мало, нужно выбрать следующее большее значение 2 В. Еще большие варианты слишком велики, их выбор привел бы к потере точности (это как пользоваться 5-метровой рулеткой с сантиметровыми делениями без миллиметровых).

Что значат другие символы?

В измерительных приборах часто используются следующие обозначения:

1. Волнистая линия. Располагается около символов V, А вместе с метрическими приставками. Обозначает переменность измеряемой величины.
2. Сплошная линия, пунктир. Располагается рядом или выше V или А и обозначает постоянное напряжение или ток.
3. Серия параллельных дуг. Используется при проверке электрического соединения. О том, как прозвонить провода мультиметром, описано ниже.
4. АС, DC. Вместо линий может использоваться сокращенное наименование переменного (AC) и постоянного (DC) тока.
5. Треугольник с проведенными через него линиями. Используется для тестирования диодов.

Параметры выбора

Каким должен быть хороший мультиметр? Отзывы пользователей позволяют выделить следующие его черты, на которые следует обратить внимание в первую очередь:

• провода не должны обрываться после нескольких использований;
• наличие автоматического отключения;
• удобство расположения кнопок и разъемов;
• автоматический выбор диапазона измерений;
• достаточный по размеру ЖК-экран;
• класс точности;
• диапазоны измерений.

Мультиметр: инструкция по подсоединению проводов

Измерительные приборы продаются вместе с красными и черными проводами со щупами. Один их конец подключается к мультиметру, а щуп используется для тестирования цепи. Красный щуп принято использовать для положительных, а черный – для отрицательных значений.

Хотя проводов только 2, мест для их подключения больше, что может стать причиной путаницы. Способ подключения провода зависит от предмета измерения и модели, поэтому для уточнения следует обратиться к руководству пользователя.

Большинство мультиметров защищено от большого тока предохранителем, который плавится и разрывает цепь. Это предотвратит выход прибора из строя.

Если приложить щупы к элементу или участку цепи, то цифровой дисплей покажет результат. Переключателем устанавливается напряжение, ток либо сопротивление, а также пределы измерений.

Определение целостности соединения

Как прозвонить провода мультиметром? Для этого необходимо:

• вставить красный провод в разъем Ω, а черный – в COM;
• установить переключатель на символ звукового сигнала в виде параллельных дуг;
• соединить щупы с тестируемыми точками;
• прибор подаст звуковой сигнал, если соединение между двумя щупами существует (т. е. сопротивление близко к нулю), и будет молчать при его отсутствии.

Мультиметр: инструкция по измерению сопротивления

Проблема с резисторами состоит в том, что производители хотят, чтобы пользователи запомнили цвет, которым кодируются их характеристики. Вот как правильно пользоваться мультиметром для определения сопротивления:

• вставить красный щуп в гнездо Ω, а черный – в COM;
• соединить щупы с контактами сопротивления;
• выбрать требуемый предел измерений;
• считать значение.

Если ваш индикатор высветит 1, то предел слишком мал. Необходимо устанавливать переключатель на большее значение до тех пор, пока не будет получено верное показание. Если значение близко к нулю, то предел слишком высок. Его нужно уменьшать до получения реального показания. Если значение по-прежнему 0 на наименьшем пределе, то измеряемое сопротивление имеет нулевое значение.

Определение напряжения

Для измерения постоянного напряжения необходимо:

• вставить красный щуп в гнездо V, а черный – в COM;
• соединить красный щуп с положительной стороной батареи или схемы, а черный – с отрицательной или заземлением;
• установить переключатель пределов в положение измерения постоянного напряжения ожидаемого диапазона;
• считать показания прибора.

На приборе рядом с гнездами указаны максимально допустимые ток и напряжение. При несоблюдении этих значений схема мультиметра может быть повреждена.

Чтобы определить переменное напряжение, необходимо выбрать соответствующий предел. При этом порядок соединения щупов значения не имеет.

Измерение тока

• Вставить черный провод в разъем COM.
• Вставить красный провод в разъем, соответствующий предполагаемому диапазону измерений. Мультиметр 832, например, имеет разъемы для токов до 200 mA и 20 A.
• Установить переключатель пределов в положение измерения постоянного тока предполагаемого диапазона.
• Считать показания.

Следует соблюдать требования по ограничению проверяемого тока, указанные на приборе. В противном случае сработает предохранитель, если он установлен для данного диапазона измерений или схема мультиметра может быть повреждена.

Как проверить штепсельные провода с помощью мультиметра

от Jack Hathcoat

polimetro image от ANTEQUERANUS от Fotolia.com

Проверка проводов свечей зажигания с помощью мультиметра — это хороший способ убедиться, что они находятся в рабочем состоянии. Когда провода свечи зажигания выходят из строя, автомобиль будет колебаться, спотыкаться и дергаться, особенно поднимаясь в гору или под грузом. Если в дождливый день машина работает особенно плохо, это может быть признаком неисправности штекерных проводов. Использование мультиметра или омметра позволит проверить, способны ли провода подавать требуемое напряжение на свечу зажигания, но также необходим тщательный осмотр изоляции и защитных колпачков.

Шаг 1

Извлеките провод для проверки. Тщательно осмотрите его, если это углеродистая проволока, которая используется на большинстве отечественных автомобилей. Такая конструкция провода выделяет тепло благодаря своим резистивным качествам и может со временем разрушаться. Ищите следы тепла, трещины или повреждение изоляции. Если проволока является импортной, она может иметь конструкцию обмотки. Это создает индуктивное поле вокруг провода, который содержит помехи. Осмотрите его на предмет подобных сбоев.

Шаг 2

Установите омметр на соответствующую шкалу и измерьте провод.Для внутреннего провода хорошее чтение не превышает 12000 Ом на фут. Это на высоком конце, и качество проводов будет читать от 4000 до 5000 Ом на фут. Обратитесь к руководству по ремонту для ознакомления с техническими характеристиками импортной вилки. Проверьте провод от конца до конца с проводами измерителя. Цвета выводов не имеют значения для этого теста: один на одном конце, один на другом конце. Обратите внимание на чтение.

Смажьте внутреннюю часть заглушки перед установкой на свечу зажигания. Тепло обжигает чехол на фарфоровом изоляторе и может затруднить его снятие.Выпуск багажника можно найти в любом магазине автозапчастей. Замените все дефектные провода перед повторной установкой. Если на тестируемом автомобиле обнаружены дефекты двух или более проводов, приобретите и установите полный комплект.

Вещи, которые вам понадобятся

• Омметр
• Рулетка
• Разъем багажника свечи зажигания

Еще статьи

.

Проверка электрики с помощью мультиметра

Современные автомобили имеют большое количество электрооборудования, которое может работать неправильно и так нужно проверить.

Какой тестер?

Диапазон счетчиков на рынке варьируется от простых счетчиков и тахометров до многофункциональных счетчиков с десятью различными шкалами и даже цифровыми показаниями. Метры, показанные выше, включают в себя: Sparktune: задержка, вольт, Ом.B Autoranger: задержка, вольт, ом, ампер, тахометр. C Testune: выдержка, вольт, ом, ампер, тахометр. D Ястреб: обитать, тахометр. E Avometer 2003: вольт, ампер, ом. F CAB-100: тестер аккумуляторов.

Один из способов проверки электрического схемы это использовать простую контрольную лампу подключен между цепью провода под напряжением и землей, но этот метод только указывает, есть ли электропитание в конкретную точку вы проверка.

Более точный способ проверки цепей — использовать тест метр который будет указать уровень напряжения, достигающего компонента, а также проверить сопротивление схемы или компонента.

Multi-метры

Вы можете купить счетчики, разработанные специально для применения в автомобилях, на аксессуаре. магазины. Наиболее полезными являются те, которые известны как мультиметры, которые, как следует из названия предлагает, предоставить ряд различных функций для проверки автомобиля электрики.

ток используется на автомобилях постоянный ток (DC) и мультиметры могут проверить показания тока, напряжения и сопротивления. Они могут также включать другие настройки для измерения двигатель скорость и обитать угол.

Всегда помните обнулять счетчик перед каждым испытанием, особенно когда измерение низкого сопротивления.

Не используйте измерительный прибор с подвижной иглой для проверки электронных компонентов. или вы могли бы перегрузить и повредить их. Вместо этого используйте цифровой метр.

Используя мультиметр

Установите измеритель на вольт, чтобы проверить напряжение аккумулятора на клеммах. Измерьте сопротивление вдоль провода HT, установив измеритель в ом и измеряя каждый конец провода.

Вы можете использовать мультиметр для проверки напряжения, тока и сопротивления. Некоторые из них также позволяют проверить угол наклона и частоту вращения двигателя. Всегда не забывайте правильно подключать измерительный щуп.

Чек напряжение батареи подключив счетчик к двум Терминал сообщения. Проверьте сопротивление в цепи HT, зондируя оба конца провода.

Установите измеритель на амперы и подключите его через шунт для измерения тока на выходе генератора. Измерьте напряжение, установив измеритель в вольт и исследуя цепь с другим заземленным датчиком.

Record генератор или токовый выход динамо с помощью счетчика, подключенного через шунт провод. Испытательное напряжение до катушка или любой другой цепи, подключив одну сторону измерителя к цепи, а другую сторону к земле.

Принимая чтение

Измерьте напряжение, установив измеритель в вольт и исследуя цепь с другим заземленным датчиком.

При использовании мультиметра первым делом убедитесь, что вы подключены метр ведет в правильном направлении. Это зависит от полярность вашей машины. Если в вашем автомобиле используется система с отрицательным заземлением, вы должны прикрепить провод с маркировкой отрицательный или (-) к телу. Если ваша машина использует положительный земля, свинец отмечен положительный или (+) связан с кузовом автомобиля. Проверьте в своем автомобильном справочнике для полярность вашего автомобиля.

Убедитесь, что соответствующий проводник хорошо соприкасается и что ржавчина или краска в зоне контакта с рассториться показания счетчикаОчистить соединение при необходимости с влажной или сухой бумагой.

При работе в моторном отсеке лучше всего подключить провод к аккумулятор заземляющий терминал.

Проверка батареи

Перед проверкой других цепей рекомендуется проверить Сам аккумулятор, чтобы убедиться, что он работает правильно.

Установите счетчик на соответствующий масштаб (0-20 вольт ), затем подключите счетчик провода через клеммы аккумулятора (не провода).Вы должны получить чтение между 11 вольт (низкий обвинение ) и чуть более 12 вольт (полный заряд), в зависимости от состояния заряда аккумулятора.

Если показание меньше 10 вольт, заподозрить неисправность в одной из батарей ячейки , Переместите провод заземления в точку на кузове автомобиля и измерьте напряжение читаю снова. Это должно быть так же, как первое чтение. Нижнее чтение означает, что существует плохой контакт между проводом заземления и кузовом автомобиля или клемма аккумулятора.

Повторите процесс, на этот раз подключив один метровый провод к земле. терминал и другой к соединению под напряжением на стартер соленоид , низкий показатель здесь указывает на плохую связь между клеммой аккумулятора и стартер двигатель соленоид.

Если на выводах батареи обнаружены низкие показания, исправьте их сейчас, прежде чем проверка других цепей на автомобиле. Очистите все подозреваемые грязные или незакрепленные подключений и снова проверьте напряжение. Когда тесты все дают одинаково читая это как через батарею, вы можете использовать чтение в качестве ссылки для показаний, сделанных на других цепях.

Приборные тесты

Проверка счетчика числа оборотов

Чтобы проверить счетчик числа оборотов, подключите мультиметр между клеммой под напряжением на задней панели прибора и точкой заземления.Если на инструмент поступает питание, его напряжение будет записано на счетчике. Вы можете использовать ту же технику для любого датчика или инструмента.

Многие приборы снабжаются энергией, которая проходит через напряжение стабилизатор. Если несколько инструментов показывают ошибочные показания, это может быть связано до отказа в стабилизаторе. Чтобы проверить стабилизатор напряжения, подключите счетчик до выходной клеммы стабилизатора и переключатель на зажигание ,

В современных автомобилях многие приборы питаются от стабилизатора напряжения.Если это неисправно, все показания прибора станут ошибочными. Перед тестированием отдельных приборов убедитесь, что стабилизатор не неисправен, подключив измеритель между его выходной клеммой и землей.

Измеритель должен показывать около 10 вольт, хотя он может слегка пульсировать из-за регулятора. Любое ниже или выше означает, что стабилизатор нуждается замена.

Проверка отправителя

Проверка блока отправителя бака

Отсоедините провод от клеммы отправителя, затем подключите измерительный прибор между свободной клеммой и точкой заземления.Вы должны получить диапазон показаний, в зависимости от положения плавающего устройства отправителя. Если показания не отображаются, отправляющее устройство необходимо удалить для замены или ремонта.

Блок отправителя бензобака использует переменную резистор , который вы можете проверить для непрерывности с помощью шкалы сопротивления на мультиметре.

Отсоедините провод от блока отправителя и подключите счетчик между его терминал и подходящая точка заземления. Если цепь отправителя завершена, на счетчике должно быть определенное значение.Для полной проверки сделайте отдельные показания с полным баком, наполовину полным и пустым.

Три показания должны падать в прогрессии с более или менее равными промежутками между ними. Если два из показаний очень близко друг к другу, вероятно, что некоторые из резисторных дорожек закорочены, давая ложные показания на калибровать.

Тесты зажигания

При проверке цепи низкого напряжения запомните контакт точки прерывания должны быть закрыты для завершения цепи.

Если катушка использует балластный резистор напряжение на входной клемме будет быть ниже (обычно около 6-8 вольт) из-за действия резистора. к проверьте пусковое напряжение катушки, подключите провод между точками катушки терминал и земля. Кратковременно включите стартер, чтобы байпас балластный резистор. Значение должно быть около 12 вольт. Удалить свинец.

Если значение не поднялось до этого уровня, возникает неисправность низкого напряжения цепь или электромагнитные клеммы.

Вы можете проверить точки путем измерения любого падение напряжения через них. Connect метр между точками клемм на катушке и земле.

Когда контакты замкнуты, поверните прибор, чтобы получить показания по шкале низкого напряжения. в идеале показания должны находиться в диапазоне от нуля до 0,5 вольт. Больше 0,5 вольт указывает, что точки неисправны.

Поверните измеритель на высоковольтную шкалу и откройте точки. Напряжение должно быть таким же, как на входной стороне катушки.

Нулевое показание может быть из-за ошибки с распределитель и ты можешь проверьте это, отсоединив кабель распределителя. Если чтение все еще равно нулю неисправность в катушке, но если она повышается, неисправность распределитель.

Высоковольтные провода

Вы можете использовать настройку сопротивления измерителя для проверки проблем с провода высокого напряжения. Если машина имеет прерывистый осечка, вы можете проследить это к одному из выводов.

Узнайте, какой тип провода установлен. углерод провода имеют сопротивление в 10,000-25,000 ом ассортимент. Провода с медной сердцевиной имеют очень низкое сопротивление, но могут быть оснащены резистивными заглушками для радиоподавления, и они имеют сопротивление около 10000 Ом.

Отсоедините каждый провод от свеча зажигания и крышка распределителя и держать измерительные щупы ведут к центральному сердечнику на каждом конце. Убедитесь, что счетчик читает правильно.

Для проверки отведения HT изоляция провести один зонд к центральному ядру привести и другой к изоляционному пластику.Если свинец в хорошем состоянии на шкале метра не должно быть движения.

Проверка системы зарядки

Запустите двигатель, пока он не достигнет нормальной рабочей температуры, а затем выключи это. Установите мультиметр на правильную шкалу напряжения (от 0 до 20 вольт) и подключите его через клеммы аккумулятора. Запустите двигатель и отметьте считывание напряжения, затем медленно увеличивайте частоту вращения двигателя до 2000 об / мин, в то же время проверка показаний напряжения на счетчике.Если система работает правильно, напряжение должно увеличиваться с обороты двигателя, а затем стабилизировать, так что если двигатель вращается дальше показания напряжения останутся прежними. Как правило, верхнее значение вольт находится в диапазоне от 13,5 до 14,5 вольт, хотя это варьируется от машины к машине. Если чтение напряжения не удается для увеличения имеется неисправность в цепи зарядки.

Индикатор батареи

Существует специальный тип мультиметра для проверки производительности аккумулятор под большой нагрузкой, такой как запуск.Он состоит из двух больших зубцы, соединенные вместе с мощным резистором и вольтметр между ними. Прикоснитесь к контактам клемм аккумулятора на несколько секунд, пока снято напряжение Если аккумулятор в хорошем состоянии, напряжение не должен опускаться ниже 9 вольт. Вы можете использовать мультиметр, чтобы сделать ту же проверку. Отключить зажигание Система, отсоединив один из проводов катушки LT. Подключите счетчик через клеммы аккумулятора и получить помощник для управления стартером в течение нескольких секунд, пока вы смотрите показания напряжения.Опять не должно упасть ниже 9 вольт.

Текущие показания

Измерение токового выхода от динамо или генератора сложнее с мультиметром, потому что текущие уровни, произведенные генератор тоже здорово быть непосредственно обработанным большинством метров.

,

Тестирование электрической розетки с использованием цифрового мультиметра

Вот как проверить вашу электрическую розетку:

1. Захватите свой цифровой мультиметр. (Нужен новый? Проверьте на нашей странице мультиметра. )
2. Настройки мультиметра : Установите диск на переменное напряжение или напряжение переменного тока. Обратите внимание на максимальное напряжение для каждой настройки, бытовой ток составляет примерно 120 вольт, установите шкалу соответственно.
3. Подключите щупы к соответствующим входам: COM для черного провода и Вольт для красного провода.
4. Осторожно вставьте красный щуп в правую щель розетки.
5. Осторожно вставьте черный зонд в левый слот розетки.
6. Проверьте показания на вашем счетчике, это должно показать ваше домашнее напряжение.

Проверка напряжения розетки переменного тока, показывающая полное напряжение 120,8 В переменного тока. Чтобы заказать Owon B35 нажмите здесь

Эти диагностические шаги используются, чтобы помочь обнаружить электрические проблемы в ряде различных источников. Цифровой мультиметр дает автоматические, быстрые показания, которые отображают VAC (вольт переменного тока), VDC (вольт постоянного тока) и Ом.При использовании в вашем доме вам нужно будет использовать показания VAC, доступные на устройстве, потому что вы ищете измерение напряжения переменного тока.

Итак, еще раз:

Первый шаг при тестировании электрической розетки — найти разъем мультиметра с надписью «вольт» и вставить в него красный провод. Затем вам нужно подключить черный провод, это можно сделать, подключив его к метке «com». Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо.Как упоминалось выше, вы будете использовать опцию «VAC» или «Вольт» на мультиметре. Поэтому убедитесь, что цифровой мультиметр включен. Каждый мультиметр отличается, что означает, что вы можете прочитать 0.0 VAC, VAC или только 0.0. Как только это установлено, вы готовы начать тестирование.

Теперь пришло время вставить красный провод в вертикальное гнездо настенной розетки, обязательно вставьте его в гнездо, расположенное справа. Черный провод будет вставлен в левый вертикальный разъем настенной розетки.Теперь пришло время проверить, что вы читаете. Как правило, вы должны получить показания от 110 до 120 В переменного тока. Все зависит от уровней мощности, поставляемых коммунальными компаниями. Если ваш мультиметр продолжает показывать 0.0, возможно, у вас плохое соединение, попробуйте шевелить провода для лучшего контакта. Если это не поможет, у вас могут быть проблемы с электрической розеткой.

Теперь пришло время извлечь черный вывод из гнезда и вставить его в овальное гнездо. Этот участок электрической розетки заземлен, и вы скоро увидите показания напряжения.Если показания не отображаются, возможно, у вас перегорел предохранитель или может быть отключен автоматический выключатель.

Цифровой мультиметр — чрезвычайно полезный инструмент для дома, вот несколько уроков, охватывающих другие вещи, которые вы можете сделать с ним:

Здесь мы объясняем , как определить местонахождение неисправного кабеля с помощью цифрового мультиметра .

В этом руководстве объясняется, как тестировать светодиоды с помощью цифрового мультиметра .

И, для более глубокого погружения, попробуйте этот урок по измерению сопротивления с помощью цифрового мультиметра .

,Устранение неисправностей и ремонт цифрового мультиметра

Ваш цифровой мультиметр должен работать в течение нескольких лет с разумной осторожностью, но может наступить время, когда у вас неисправность мультиметра, и вам придется решить, отремонтировать его или купить новый. Прежде чем выходить на улицу и искать новый мультиметр, вы должны использовать следующие методы для устранения неполадок и ремонта мультиметра.

Первый шаг — проверить аккумулятор. Попробуйте включить цифровой мультиметр.Если мультиметр не включается или дисплей тусклый, возможно, у вас слабый или разряженный аккумулятор. Просто замените батарею, и все будет хорошо.

Если ваш мультиметр включается, но вы не получаете точные измерения, возможно, у вас неисправные измерительные провода. Установите мультиметр на показание сопротивления и соприкасайтесь с проводами измерительного щупа. Следует читать ноль Ом. Если у вас номинальное сопротивление более одного Ом или показания ошибочны, вы сможете исправить проблему, заменив выводы датчика.

Если вам все еще не удалось решить проблему, то следующим шагом будет разборка цифрового мультиметра. Используйте маленькую отвертку, чтобы удалить винты, удерживающие корпус вместе.

После того, как вы открыли мультиметр, найдите предохранитель и удалите его. Если это прозрачный стеклянный предохранитель, осмотрите внутреннюю часть, чтобы увидеть, не перегорел ли тонкий провод внутри. Если он взорван, замените его. Если это керамический предохранитель, вам придется проверить его сопротивление с помощью другого мультиметра, и, если сопротивление отсутствует, его необходимо заменить.(Обратитесь к руководству по эксплуатации вашего мультиметра, чтобы узнать, какой предохранитель вам нужен.)

Проверьте провода и другие соединения, которые могут быть корродированы или повреждены. Если вы обнаружили поврежденное соединение, распаяйте его с помощью паяльника и фитиля и перепаяйте его.

Проверьте, нет ли ослабленных деталей или винтов внутри корпуса мультиметра и закрепите их соответствующим образом.

Соберите ваш цифровой мультиметр, настройте его для измерения сопротивления и соедините провода датчиков. Это должно читаться хорошо под одним омом.Если мультиметр все еще неисправен, возможно, пришло время заменить его.

,
