Проверка резистора мультиметром на плате: маркировка деталей, этапы тестирования, прозвонка позистора

маркировка деталей, этапы тестирования, прозвонка позистора

Любая электрическая цепь имеет в себе сопротивление. Поэтому в радиотехнике самым часто встречающимся элементом является резистор. При ремонте электрических приборов важно уметь тестировать такие детали. Необходимо знать, как проверить резистор мультиметром, не выпаивая элемент. Деталь чаще всего выходит из строя, если токопроводящий слой выгорает или нарушается его связь с хомутиком.

• Порядок тестирования
• Типы маркировок
• Наружная диагностика
• Проверка на номинал и обрыв
  • Работа с переменным резистором
  • Обследование детали без выпаивания

Порядок тестирования

Резисторы могут иметь различный вид, но у стандартных моделей присутствует линейная ВАХ. Проверка устройства состоит из трех этапов:

1. Осмотр внешнего состояния прибора.
2. Тестирование детали на обрыв.
3. Сравнение показателей с номиналом.

Два первых пункта не составляют труда при выполнении, а с последним этапом проверки резистора мультиметром могут возникнуть трудности.

Проблема заключается в определении номинального значения сопротивления. С принципиальной схемой узнать показатель несложно. Но многие современные приборы не снабжены сопутствующей документацией с техническими характеристиками. В этом случае можно определить значение номинала при помощи маркировки.

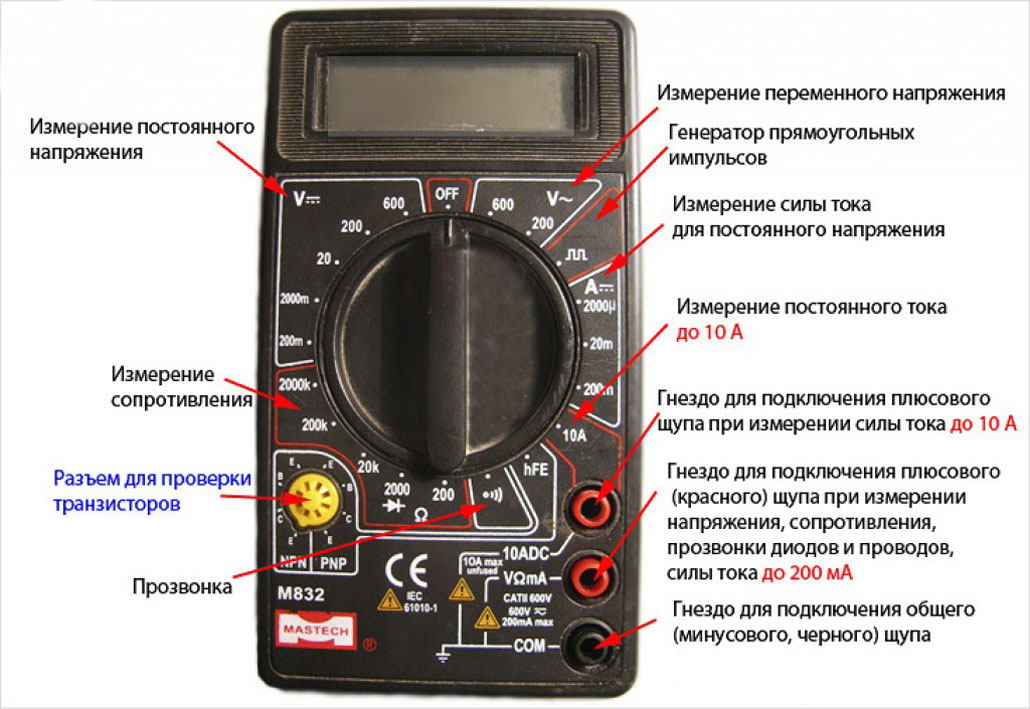

Мультиметры могут быть цифровыми и стрелочными. Последние работают без дополнительного питания, наподобие микроамперметра. Делители напряжения переключаются вместе с шунтами в определенные режимы для измерения. Цифровые модели отображают на дисплее различие между полученной величиной и эталоном. Этот тип приборов нуждается в источнике питания, который обеспечивает точность замеров, снижающуюся при разрядке батареи. Эти устройства применяются для определения состояния радиодеталей.

Типы маркировок

На советских компонентах значение номинала указывалось прямо на корпусе. В этом случае расшифровка была не нужна.

Но при нарушении целостности детали, обгорании краски прочитать текст было проблематично или вовсе невозможно. Уточнить номинал можно было по принципиальной схеме, входящей в комплектацию любого бытового прибора.

Современные компоненты имеют цветовое обозначение, включающее 3−6 колец различных оттенков. Такое решение позволяет определить номинальный показатель, даже если элемент значительно поврежден. Этот момент особенно актуален при частом отсутствии принципиальной схемы у прибора.

ГОСТ 175–72 устанавливает четкие нормативы по цифровому и цветовому обозначению компонентов. Полосы располагаются рядом с одним из выводов и читаются слева направо. Цвета могут быть следующими:

• серебристый;
• золотой;
• черный;
• коричневый;
• красный;
• оранжевый;
• желтый;
• зеленый;
• синий;
• фиолетовый;
• серый;
• белый.

Допуск определяет отклонение значения серии от номинала, при котором компонент может работать. Если расчет схемы был произведен правильно, то эта величина должна учитываться, в другом случае наладка осуществляется после сборки детали.

Многие китайские производители, стараясь существенно снизить цену продукции, не устанавливают значение допуска. В результате элемент продолжает работу, пока его запас прочности не превысит предел. Если разница между номиналом и полученным показателем превышает допуск, то элемент требует обязательной замены.

Резисторы с наименьшим допустимым значением до 10% имеют 5 колец. Первые три обозначают коэффициент сопротивления, измеряемый в Ом. Четвертое соответствует множителю, а пятое — величине допуска. Приборы с отклонением больше 10% маркированы 4 полосами. Разметка аналогична предыдущему варианту, но отсутствует показатель допуска.

При максимальном отклонении в 20% резисторы отмечаются 3 кольцами. На первые два отводится значение сопротивления, а третье выступает множителем. Редко встречаются элементы с 6 полосами. Последним кольцом в них отмечается коэффициент изменения при температурных колебаниях. Он определяет сопротивление при нагреве корпуса резистора. Расшифровку цветовой маркировки удобно проводить при помощи онлайн-калькуляторов, которые подсчитывают номинал после введения необходимых данных.

Элементы для навесной установки, такие как диод, smd резистор или конденсатор, имеют малый размер, и нанести на них всю нужную информацию просто невозможно. Поэтому для их маркировки применяются зашифрованные цифровые обозначения. Обычно на корпусе указываются три цифры, две из них определяют значение, а множителем выступает последняя.

Наружная диагностика

Прежде чем проверить позистор мультиметром, его нужно осмотреть и проверить визуально на исправность. Корпус должен быть цельным, без трещин и сколов на поверхности, а выводы — иметь надежное крепление.

Если резистор неисправен, то его корпус будет обгоревшим полностью или кольцевидными очагами. Потемневшая поверхность не всегда является признаком поломки, она свидетельствует о нагреве при эпизодическом превышении допустимой мощности. Внутренний обрыв невозможно распознать по внешнему виду элемента.

Проверка на номинал и обрыв

На этом этапе тестирования проверяется соответствие полученного значения допуску и номиналу. Показатель не должен выходить за предел, заданный переключателем на приборе. Диапазон устанавливается со значением, немного превышающим номинал. Проверить сопротивление резистора мультиметром можно следующим образом:

1. К гнездам с маркировкой V Ω mA и COM подключаются щупы (причем к первому подсоединяется положительный красный, а ко второму — отрицательный черный).
2. Проводится проверка работоспособности проводов. Для этого они замыкаются между собой. Тестер должен выдать значение равное или близкое к нулю. Малые величины определяются путем вычета из показаний устройства.
   Отличное от нуля значение часто получается при недостаточном заряде батареи.
3. Щупы подносятся к выводам проверяемой детали. Если на приборе — бесконечный показатель сопротивления (на дисплее отображается «1»), то присутствует обрыв в резисторе.
4. Полученные данные сопоставляются с номинальным значением (допуск также нужно учитывать). Совпадение данных говорит об исправности детали. Показания также могут незначительно отличаться из-за погрешности самого устройства, особенно при замере без выпаивания.

В процессе тестирования не следует касаться щупов руками (это частая ошибка новичков). У тела человека также имеется сопротивление и при замерах показателей резистора в килоомах результаты проверки могут исказиться.

Работа с переменным резистором

Процесс тестирования переменного элемента во многом похож на работу со стандартными моделями. Он включает следующие этапы:

1. Проводится замер путем подключения щупов на крайние ножки. Полученный показатель сравнивается с номиналом.
2. Один щуп подсоединяется к центральной ножке, а другой — к оставшейся свободной.
3. Подстроечная ручка поворачивается. Показания устройства должны находиться в пределах зоны от 0 до полученной на первом этапе величины.

Можно также проводить измерения без установки предельного значения. Режим омметра позволяет задавать любые значения диапазона. Такая настройка не повредит тестер. При отображении на дисплее «1» (бесконечности) нужно повышать порог до появления нужного результата.

Обследование детали без выпаивания

Тестирование резистора на плате возможно только для низкоомных компонентов. Если их номинал превышает 80−100 Ом, то на значение могут исказить другие элементы. Чтобы отключить деталь от остальных, необходимо освободить одну ножку. Такая проверка проводится в редких случаях. Перед работой нужно проверить присутствие на схеме шунтирующих цепей. На итоговые показатели особенно сильно воздействуют полупроводниковые элементы.

Для тестирования часто используется метод прозвонки. Обозначение переключателя этого режима — диод с сигналом. Проверяемые детали должны иметь границу срабатывания не больше 50−70 Ом, иначе получится слабый сигнал, который будет сложно различить. При сопротивлении ниже предельной границы устройство будет издавать писк через динамик. Чтобы прозвонить резистор мультиметром, нужно выбрать точки схемы щупами и создать между ними напряжение. Для корректной работы прибору требуется достаточное питание.

Работать с мультиметром довольно просто, если разобраться в правилах установки предельных значений и измерения сопротивления. Нужно также уметь использовать переключатели тестера и щупы. Процесс значительно облегчается, если есть в наличии принципиальная схема, входящая в комплектацию к бытовым приборам.

Как проверить резистор мультиметром? | Заметки строителя

Содержание

Как проверить резистор.

Резисторы регулируют напряжение, проходящий через электрическую цепь. Резисторы — это сопротивление или импеданс в электрической цепи, резистор понижает силу тока, идущего через него. Сопротивления используют для регулировки сигнала и защиты приборов от избыточного тока в сети. Для выполнения таких функции резистор должно иметь необходимый номинал сопротивления и быть полностью исправным. Ниже будет описано, как можно проверить резистор на исправность.

Шаги

1. Отключите питание от цепи, где находится резистор

  Рисунок 1. Выключить от сети

2. Демонтируйте резистор из цепи.

   Измерять резистор из не отключенной цепи будет неверно, потому как он даст ложные показания так как будет иметь часть сопротивления этой цепи.

Отключите один контакт сопротивления от цепи. Отсоединить можно любой контакт резистор так как это не     имеет значения. Для отсоединения может потребоваться паяльник, нужно будет расплавить один из контактов и    потянуть пинцетом за резистор, но в некоторых случаях можно и без паяльника просто потянуть за контакт, и он сам выйдет из платы. При необходимости паяльник можно купить в любом хозяйственном магазине.

Рисунок 2. Паяльник

3. Посмотрите на резистор.

Если вы видите, что резистор потемнел или обуглился, значить он уже повреждён и скорее всего неисправен. В таком случае необходима замена резистора.

Рисунок 3. Сгоревший резистор

Проверьте сопротивление резистора. На сопротивление должно напечатано значение резистора. Если сопротивление маленькое тогда на них будут просто разноцветные полоски, это и будет обозначение. Таблица обозначения приведена ниже.

Рисунок 4. Таблица обозначений резисторов.

       Определите допуск отклонения резистора. Каждый резистор имеет отклонения от тех данных которые указаны на нем. Допустимое отклонение варьируется в пределах 10% например если сопротивление резистора 100 ом то отклонения будут не ниже 90ом и не выше 110ом такое отклонение в пределах нормы.

4. Подготовьте мультиметр для замера сопротивления.



Мультиметр можно приобрести в магазинах электротоваров.

•    Убедитесь в том, что мультиметр полностью работоспособен.

Выставите переключатель мультиметра так, чтобы максимальное значение немного превышало сопротивление. Например, вам нужно измерить сопротивление резистора на котором обозначение 820 ом, в таком случае поставьте диапазон измерений на 1000 ом.

Рисунок 5. Переключатель замера.

5. Замерьте сопротивление.

Как замерить сопротивление.

Поднесите 2 щупа мультиметра к двум контактам резистора. Резисторы полярности не имеют так что подносить можно к любым контактам.

Рисунок 6. Замер сопротивления

6. Определите сопротивление.

Посмотрите на дисплей мультиметра. При замере сопротивления резистора примите во внимание его допустимое отклонение.

6. Замените нерабочий резистор.

Если сопротивление превысило допустимые значение, то просто уберите его или сразу выбросите. Новые резисторы можно купить в магазинах радиотоваров.

6. Подключите в цепь рабочий резистор.

Если вы до этого выпаивали его, расплавьте контакты и ваяйте его в цепь. Если вы просто вынули, тогда просто вставьте его.

Проверка компонентов печатной платы мультиметром

Учитесь на знаниях сообщества. Эксперты добавляют свои идеи в эту совместную статью на основе ИИ, и вы тоже можете.

Это новый тип статьи, который мы начали с помощью ИИ, и эксперты продвигают его вперед, делясь своими мыслями непосредственно в каждом разделе.

Если вы хотите внести свой вклад, запросите приглашение, поставив лайк или ответив на эту статью. Узнать больше

— Команда LinkedIn

Последнее обновление: 19 марта 2023 г.

Мультиметр — это удобный инструмент для специалистов по поддержке продуктов, которым необходимо устранять проблемы с оборудованием. Он может измерять напряжение и непрерывность различных компонентов печатной платы, таких как резисторы, конденсаторы, диоды и транзисторы. В этой статье вы узнаете, как использовать мультиметр для проверки напряжения и непрерывности различных компонентов на печатной плате.

Что такое мультиметр?

Мультиметр — это устройство, которое может измерять несколько электрических характеристик, таких как напряжение, ток, сопротивление и непрерывность. Он имеет два щупа, красный и черный, которые подключаются к клеммам мультиметра. Мультиметр также имеет циферблат, который позволяет вам выбрать тип и диапазон измерений, которые вы хотите выполнить. Некоторые мультиметры являются цифровыми, показания которых отображаются на экране, в то время как другие являются аналоговыми, в которых используются стрелка и шкала.

Как измерить напряжение?

Напряжение – это разность электрических потенциалов между двумя точками цепи. Измеряется в вольтах (В). Чтобы измерить напряжение компонента на печатной плате, вам необходимо подключить щупы мультиметра к двум клеммам компонента. Красный щуп должен быть подключен к положительной клемме, а черный щуп должен быть подключен к отрицательной клемме. Затем вам нужно установить циферблат мультиметра в режим напряжения и выбрать соответствующий диапазон. Например, если вы хотите измерить напряжение 9V батареи, вы должны установить циферблат на диапазон 20 В. Мультиметр отобразит показания напряжения на экране или шкале.

Как измерить непрерывность?

Непрерывность – это способность цепи или компонента проводить электричество. Измеряется в омах (Ом). Чтобы измерить непрерывность компонента на печатной плате, вам необходимо отключить источник питания и выключить устройство. Затем вам нужно подключить щупы мультиметра к двум концам компонента. Красный щуп может быть подключен к любому концу, а черный щуп — к другому концу. Затем нужно установить циферблат мультиметра в режим непрерывности, который обычно обозначается символом диода или динамика. Мультиметр издаст звуковой или звуковой сигнал, если есть непрерывность, и отобразит показания сопротивления на экране или шкале.

Как проверить резисторы?

Резисторы — это компоненты, ограничивающие протекание тока в цепи. Они измеряются в омах (Ом). Чтобы проверить резистор в печатной плате, вам нужно выполнить те же действия, что и при измерении непрерывности, за исключением того, что вам нужно установить циферблат мультиметра в режим сопротивления, который обычно обозначается символом омега (Ом). Мультиметр отобразит значение сопротивления на экране или на шкале. Вы можете сравнить показания с цветовым кодом или этикеткой резистора, чтобы проверить, правильно ли он работает.

Как проверить конденсаторы?

Конденсаторы — это компоненты, которые накапливают и высвобождают электрический заряд в цепи. Они измеряются в фарадах (F). Чтобы проверить конденсатор в печатной плате, нужно вынуть его из цепи и разрядить, замкнув его выводы проводом или отверткой. Затем нужно подключить щупы мультиметра к выводам конденсатора. Красный щуп должен быть подключен к положительной клемме, а черный щуп должен быть подключен к отрицательной клемме. Затем нужно установить циферблат мультиметра в емкостной режим, который обычно обозначается символом конденсатора (С). Мультиметр отобразит значение емкости на экране или на шкале. Вы можете сравнить показания с номиналом или этикеткой конденсатора, чтобы проверить, правильно ли он работает.

Как проверить диоды и транзисторы?

Диоды и транзисторы — это компоненты, управляющие направлением и протеканием тока в цепи. Они измеряются в вольтах (В). Чтобы проверить диод или транзистор на печатной плате, вам необходимо идентифицировать его выводы, которые обычно обозначаются как анод (А), катод (К), база (В), коллектор (С) и эмиттер (Е). Затем вам нужно подключить щупы мультиметра к клеммам компонента. Красный щуп должен быть подключен к положительной клемме, а черный щуп должен быть подключен к отрицательной клемме. Затем нужно установить циферблат мультиметра в режим диода, который обычно обозначается символом диода или стрелкой. Мультиметр отобразит падение напряжения на компоненте на экране или шкале. Вы можете использовать следующую таблицу для интерпретации показаний и проверки правильности работы компонента.

| Компонент | Терминалы | Чтение | Результат |

|————|————|———|———|

| Диод | АК | 0,6-0,7В| Хорошо |

| Диод | К-А | ПР | Хорошо |

| Диод | А-К или К-А| 0В или OL| Плохо |

| Транзистор| Б-Е | 0,6-0,7В| Хорошо |

| Транзистор| БК | ПР | Хорошо |

| Транзистор| C-B или E-B| 0В или OL| Плохо |

Вот что еще нужно учитывать

Здесь можно поделиться примерами, историями или идеями, которые не вписываются ни в один из предыдущих разделов. Что бы вы еще хотели добавить?

Оцените эту статью

Мы создали эту статью с помощью ИИ. Что вы думаете об этом?

Спасибо за ваш отзыв

Ваш отзыв является частным. Поставьте лайк или отреагируйте, чтобы перенести разговор в свою сеть.

Как определить номинал сгоревшего резистора (четырьмя удобными способами)

В случае устранения неполадок, ремонта и проектирования электрических и электронных цепей или поврежденных печатных плат мы можем столкнуться с этой проблемой, когда нам необходимо заменить поврежденный конденсатор, диод, резисторы и т. д. В случае резисторов мы можем найти значения сгоревших. резисторы этими четырьмя удобными способами, указанными ниже.

Метод 1

1. Зачистите внешнее покрытие.
2. Очистите сгоревший участок резистора.
3. Измерьте сопротивление от одного конца резистора до поврежденного участка.
4. Снова измерьте сопротивление от поврежденного участка до другого конца резистора.
5. Сложите эти два значения сопротивлений.
6. Это приблизительное значение сгоревшего резистора.
7. Просто добавьте небольшое значение сопротивления для поврежденного участка, т. е. предположим, что значение сгоревшего резистора было 1 кОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 кОм.

Связанный пост: Как проверить конденсатор с помощью 6 простых методов

Метод 2

на подключенных резисторах в цепи), если вы не знаете о цветовом кодировании сопротивления.

1. Подключите резистор к мультиметру и измерьте падение напряжения на сгоревшем резисторе.
2. Теперь измерьте ток, протекающий через резистор.
3. Умножьте оба значения, и вы получите мощность резистора (поскольку P = VI, т.е. закон Ома).
4. Эта мощность должна быть меньше мощности заменяемого резистора.

• Связанный пост: Как найти подходящий размер кабеля и провода для электропроводки

Метод 3

Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы и у вас есть набор резисторов той же мощности, что и сгоревший резистор. Выполните этот метод, если вы не знаете значение резистора.

1. Начните с высокого значения сопротивления и временно подключите этот резистор вместо сгоревшего резистора.
2. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое, то вы сделали.
3. Если вы не знаете ожидаемое напряжение, то продолжайте уменьшать номинал резистора до тех пор, пока не будете удовлетворены работой схемы, для которой она предназначена.

Сообщение по теме: Как проверить реле? Проверка твердотельных реле и реле катушки

Метод 4

Другой метод, который не всегда имеет место, заключается в том, что значения резисторов уже напечатаны на печатной плате. В случае сгоревшего резистора просто посмотрите на печатную плату (PCB) и найдите номинал резистора, напечатанный на ней. Если нет, вы можете использовать описанные выше методы (1-3).

Поделитесь с друзьями и родственными лицами, если вам понравилось читать эту статью о найти значение сгоревшего резистора.
