Как проверить резистор мультиметром
Проверить неисправность резисторов можно как внешним осмотром, так и проверкой сопротивления резистора мультиметром. Резистор представляет собой электронный элемент с нанесенным слоем графита в виде спирали. Этот графитовый слой элемента может подгорать частично или полностью выгорать.
В этом случае его сопротивление значительно вырастает и становится близким к бесконечности. При механических воздействиях возможен обрыв контакта графитовой дорожки с контактной площадкой вывода резистора.
Проверка резисторов на плате не выпаиваяПоиск неисправного элемента обычно начинают с полупроводниковых приборов — это транзисторы, диоды, тиристоры, оптроны и т. д., так как они менее надежны, чем резисторы, проверку мультиметром которых проводят последними. Перед тем как проверить резистор мультиметром проводят его визуальный осмотр. Если на корпусе элемента образовалось почернение или потемнение, то это говорит о том, что сопротивление перегревалось из-за тока превышающего мощность резистора.
Все номиналы резисторов имеют ряд мощностей от 0,125 Вт до нескольких десятков и даже сотен Вт. Следовательно, сопротивление одного номинала и разной мощности, рассчитаны на разные рабочие токи. Если сопротивление с почерневшим корпусом, тогда нужно неисправность искать в соседних компонентах платы, которые стали виновником перегрузки резистора.
Также перед проверкой мультиметром пинцетом осторожно покачивают вывода элемента. Если вывод шатается, то это говорит об их обрыве. Такое сопротивление требует замены. Для правильной оценки величины сопротивления мультиметром, его батарейки не должны быть разряжены. Чтобы оценить их пригодность, достаточно выставить режим звуковой прозвонки и замкнуть щупы тестера.
Если батарейки в норме, звуковая сигнализация будет достаточно громкой. Перед проверкой величины сопротивления компонента, нужно выставить необходимые пределы сопротивления на приборе которым будут проводиться измерения, и замкнуть щупы. На дисплее должен высветиться ноль.
Если измерение проводится в режиме Ω (Ом), тогда дисплей покажет сопротивление шнуров прибора, которое нужно вычесть из показаний при измерении сопротивления элемента.
Для достоверности измерений, не нужно касаться металлических концов щупов руками. Перед тем как проверить резистор мультиметром, вывода сопротивления очищают от окиси. При проверке учитывают также процент допуска номинала сопротивления. Например, вы тестируете резистор 1 Ком с допуском ±10%, при исправном элементе дисплей должен отобразить значение 0,9 Ком – 1,1 Ком. При других значениях сопротивления можно считать, что данный элемент неисправен.
Таблица номиналов сопротивлений по цветным полосам на резистореЕсли резистор находится в составе электрической цепи на плате, тогда один его конец нужно отсоединить или отпаять, т. к. компоненты электрической схемы вносят значительные искажения в измерения. Также перед тестированием любых компонентов электронной платы, в том числе и резисторов, нужно отключать напряжение питания, если только вы не измеряете режим работы компонентов электронной схемы на печатной плате.
Все вышесказанное относится и к проволочным сопротивлениям и резисторам поверхностного монтажа SMD.
Проверить величину сопротивления резистора на плате, не выпаивая, не получится, так как другие элементы схемы имеют свое сопротивление и исказят показания. Поэтому при измерении необходимо отпаивать один вывод элемента. Это касается и SMD резисторов. Однако если нет возможности отпаять вывод без повреждения контактной площадки, можно аккуратно острым ножом обрезать дорожку печатной платы в нескольких миллиметрах от вывода элемента.
После проверки мультиметром обрезанную дорожку запаивают. Этим методом пользуются при тестировании без выводных SMD резисторов. Один конец этих элементов не отпаяешь, чтобы полностью снять их с платы нужно иметь два паяльника или специальный фен для пайки. Для проверки переменного резистор мультиметром, его полностью выпаривают из платы. Тестируют переменный резистор (потенциометр) между постоянным и переменным (ползунком) выводами.
Плавно перемещая средний вывод, наблюдают за показаниями прибора.
При исправном переменном потенциометре показания меняются плавно, без бросков и разрывов. Затем те же замеры проводят между другим постоянным выводом и ползунком. Переменные потенциометры удобно проверять на стрелочном тестере, прослеживая за плавным перемещением стрелки прибора.
Помогла вам статья?
Как проверить резистор:обзор методов
Как проверить резистор:обзор методовGogetlinks 327348
Перейти к содержимому
Измерения
shishkin 2 комментария
Резистор – электронный компонент, имеющий фиксированное или переменное значение сопротивления. Рассмотрим, как проверять резисторы на работоспособность. Для этого сначала напомним их основные характеристики.
Величины сопротивлений резисторов не могут принимать произвольные значения. Для них стандартизованы ряды сопротивлений.
| Ряды сопротивлений | |||||
| Е6 | Е12 | E24 | E6 | E12 | E24 |
| 1,0 | 1,0 | 1,0 | 3,3 | 3,3 | 3,3 |
| 1,1 | 3,6 | ||||
| 1,2 | 1,2 | 3,9 | 3,9 | ||
| 1,3 | 4,3 | ||||
| 1,5 | 1,5 | 1,5 | 4,7 | 4,7 | 4,7 |
| 1,6 | 5,1 | ||||
| 1,8 | 1,8 | 5,6 | 5,6 | ||
| 2,0 | 6,2 | ||||
| 2,2 | 2,2 | 2,2 | 6,8 | 6,8 | 6,8 |
| 2,4 | 7,5 | ||||
| 2,7 | 2,7 | 8,2 | 8,2 | ||
| 3,0 | 9,1 | ||||
Существуют еще ряды Е48, Е96, Е192, но они применяются для прецизионных резисторов, использующихся в измерительной технике, ремонтировать которую вам вряд ли придется.
Количество возможных значений в ряду зависит от точности резистора. Эта точность определяется допустимым отклонением от номинальной величины и выражается в процентах. Указывается она на корпусе детали после значения сопротивления, перед ней стоит знак «±». Смысл ее в том, что при изготовлении характеристики детали выдерживаются с определенной точностью, и чем она больше, тем процесс производства сложнее и изделие – дороже.
Влияет на сопротивление резистора и температурный коэффициент сопротивления (ТКС). Он характеризует, насколько параметры детали зависят от температуры окружающей среды. Соответственно, у более дешевых компонентов, имеющих низкую точность, ТКС очень большой. Самым низким ТКС обладают проволочные резисторы из манганина и константана, а также прецизионные резисторы. Но на проверку работоспособности ТКС влияет слабо, обычно при изменении температуры сопротивление не выходит за пределы, ограничиваемые допуском.
youtube.com/embed/yiUbhAPfNK0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Внешние признаки неисправности резистора
Перед тем, как проверить подозрительный резистор, нужно осмотреть его. На самом деле внешних признаков неисправности может и не быть. Деталь выглядит, как новая, но контакт внутри оборван. Поиск такого дефекта очень затруднен и связан с умением понять принцип работы устройства. Для этого необходима его принципиальная схема, по которой нужно разобраться, в каких ее точках должно быть напряжение и какой величины. На схемах бытовой техники, предназначенных для сервисного обслуживания, такие точки обычно обозначены и в них указано контрольная величина напряжения.
Резисторы проверяют на работоспособность в последнюю очередь, когда не остается сомнений в исправности всех полупроводниковых приборов (диодов, транзисторов, микросхем) и конденсаторов. Также необходимо удостоверится в непрерывности печатных проводников и отсутствии обрывов соединительных проводов, правильности и надежности соединения разъемов.
Вероятность выхода из строя резистора по сравнению с вышеперечисленными дефектами очень мала.
Иногда поверхность детали темнеет или краска на ней обгорает. Это хоть и является поводом проверить исправность резистора, не является однозначной причиной для замены. Означает это всего лишь то, что мощность, выделяемая на резисторе, была в какой-то момент времени выше допустимой. А это происходит при превышении параметров, на которые он рассчитан на данном участке цепи. Нужно проанализировать по схеме, куда шел ток через деталь: на какой транзистор, конденсатор, диод или вывод микросхемы. И сначала проверить их исправность.
Даже если окажется, что деталь, в цепи питания которой обнаружен обугленный элемент, неисправна, необходимо все равно проверить исправность самого резистора.
Не факт, что он выдержал перегрузку по току без вреда для себя.

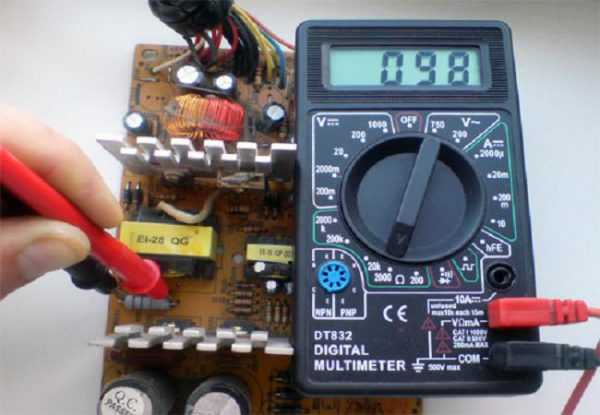

Как проверить исправность резистора мультиметром
Для начала нужно узнать номинальные данные элемента. Если надпись на нем читается, то необходимо воспользоваться ею. Если нет – нужно обратиться к принципиальной схеме устройства. На ней указывается порядковый номер детали и ее номинальные данные. Например, надпись «R22» на печатной плате означает, что это резистор (R), и порядковый номер его среди резисторов принципиальной схемы – 22-й. Элементы на схеме нумеруют слева направо и сверху вниз, так удобнее искать необходимую деталь. Найдя номер R22 рядом с условным обозначением резистора, мы найдем под ним его номинальные данные.
Иногда параметры деталей указываются не на схеме, а на спецификации к ней. Она выполняется в виде таблицы с перечнем всех элементов устройства. В одной из граф указываются порядковые номера по схеме, в другой – номинальные данные.
Теперь, когда известна величина, на которую можно ориентироваться, можно приступать к проверке резистора мультиметром.
Переводим прибор в режим измерения сопротивления, выбрав предел таким образом, чтобы ожидаемая величина была меньше его. Перед измерением неплохо проверить исправность проводов мультиметра: при замыкании их накоротко прибор должен показать ноль.
При измерениях величин, равных десяткам килом и выше, необходимо исключить влияние на результаты сопротивления тела человека. Оно тоже имеет определенное значение, и прибор его покажет. Если держать одновременно обеими руками щупы прибора и проверяемый элемент за выводы, то получатся искаженные результаты. Лучше проводить измерение, положив элемент на стол, или держать один из выводов с подключенным щупом в руке, а другим щупом прикасаться к противоположному контакту на весу.
Получив значение сопротивления, нужно сравнить его с номинальным, учитывая величину допуска.
Если данные измерений не попадают в этот диапазон, элемент неисправен. Обычно при выходе из строя резистора мультиметр показывает обрыв (сопротивление равно бесконечности). Для того, чтобы в этом окончательно убедиться и исключить ошибки, переключайте пределы измерения прибора до максимального, повторяя измерения. Если он все-таки выдаст вам значение, отличное от бесконечности, то перепроверьте еще раз, те ли номинальные данные имеет проверяемая деталь и не ошиблись ли вы с коэффициентом (например, не заметили приставку «кило»).
Если сопротивление детали в норме, а сомнения все же остались или вы зашли в тупик в процессе поиска неисправности, попробуйте поставить такой же новый, заведомо исправный резистор на место сомнительного элемента. Иногда обрывы происходят при определенном положении выводов детали, и в процессе измерения она может показаться исправной. Такой дефект редко, но встречается. Если при установке нового резистора от него пойдет легкий дымок, и он начнет обугливаться, немедленно отключите питание устройства.
Если вы не ошиблись с номиналом, то дело не в резисторе, ищите неисправную деталь в его цепи или где-то рядом.
Как проверить исправность резистора мультиметром на плате
Проверить сопротивление резистора, не выпаивая его, можно лишь в исключительных случаях. Для этого нужен анализ принципиальной схемы на предмет наличия цепей, шунтирующих проверяемый элемент, особенно полупроводниковых. Они однозначно повлияют на величину сопротивления, исказив ее, и заключение об исправности элемента дать не получится. Без выпаивания можно попытаться проверить резисторы, имеющие сопротивление до 10-47 Ом, но далеко не везде.
Во всех остальных случаях для проверки достаточно выпаять один из выводов детали. Для лучшего контакта пройдитесь по нему паяльником, выровняв припой. Его все равно придется снимать перед установкой элемента на место, а заодно вы сожжете остатки лака или уберете окислы, которые могут помешать при измерениях.
С противоположной стороны платы можно тоже ткнуть паяльником в районе второго вывода резистора, чтобы обеспечить лучший контакт щупу от мультиметра.
Либо при измерениях нужно с усилием воткнуть этот щуп в пайку.
- ← Межфазное замыкание и способы борьбы с ним
- Самодельная батарейка из подручных средств →
Свежие записи
Как проверить неисправные резисторы в гитарном усилителе — FuelRocks
Очень важно следовать электрической схеме и уметь определить, когда 9Специальный резистор 0017 имеет «открытый» конец для проведения испытаний на месте. Крышки (воск/бумага, горчица) могут пропускать постоянный ток, что может немного ввести в заблуждение напряжения испытательной цепи. Также можно заморозить подозрительные детали, распылив на них чистящее средство для печатных плат.
Как узнать, неисправен ли резистор?
Кредит: imgur.com Если резистор работает правильно, мультиметр покажет его значение в *, k или m. Если резистор поврежден или сильно поврежден, мультиметр может отображать 0 или 1.
Если отображается значение 0, резистор поврежден, и ток не может проходить через него.
В результате через цепь протекает меньший ток. Назначение этих устройств — работать при ограниченной нагрузке и с возможностью снижения тока на определенную величину. значения резисторов с цветами отображаются полосой вокруг компонентов. Проверьте каталог электроники или таблицу цветов резисторов, чтобы найти значение для каждого цвета. Первый шаг — определить значение сопротивления в цифровом мультиметре, установив диапазон Ом равным или превышающим значение. Чтобы получить хорошее чтение, снимите последний конец резистора с печатной платы. На шаге 3 проверьте показания, чтобы убедиться, что резистор исправен.
Для регулирования тока в электронной схеме должен использоваться биполярный транзистор. Резистор замыкается накоротко, когда обе клеммы одного и того же узла подключены к одному и тому же резистору. Возможно, что резистор будет закорочен, если параллельно в цепь добавить резистор гораздо меньшего номинала.
Перегрев, чрезмерная вибрация и воздействие влаги — это лишь некоторые из факторов, которые могут привести к выходу из строя резонансного контура . Когда резистор с фиксированным составом перегревается или подвергается чрезмерной нагрузке из-за удара или вибрации, он обычно выходит из строя в разомкнутой конфигурации. Износ резистора переменного состава и изношенные частицы могут вызвать короткое замыкание с высоким сопротивлением после интенсивного использования. Крайне важно знать факторы, влияющие на работу резистора в электронных схемах, поскольку они являются его неотъемлемой частью.
Можно ли проверить резистор, не снимая его?
Фото: Analog.com Да, вы можете проверить резистор, не удаляя его из цепи. Это делается с помощью мультиметра для измерения сопротивления. Для этого вам сначала нужно установить мультиметр на настройку Ом. Затем вы прикасаетесь щупами мультиметра к двум концам резистора.
Затем мультиметр отобразит измерение сопротивления.
против резистора: в чем разница?
Если вы увлекаетесь электроникой, то, вероятно, знаете разницу между конденсаторами и резисторами. Но если вы только начинаете, вам может быть сложно понять, какой компонент вам нужен для вашего проекта.
В этой статье мы обсудим различия между конденсаторами и резисторами и поможем вам решить, какой из них подходит для вашего проекта.
Что такое резистор?
Резистор — это электрический компонент, который ограничивает ток в цепи, оказывая сопротивление потоку электронов.
Они часто используются для регулирования уровней напряжения или как часть сети фильтров. Резисторы также можно использовать для защиты от перенапряжения или короткого замыкания. [1]
Что такое конденсатор?
Конденсатор представляет собой электрический компонент, сохраняющий электрический заряд.
Он состоит из двух проводящих пластин , разделенных изоляционным материалом (диэлектриком), например воздухом или пластиком.
Когда вы подаете напряжение на пластины, на каждой из них накапливается электрический заряд. Это создает разность электрических потенциалов между пластинами. Затем вы можете использовать этот заряд для питания цепи. [1]
Различия между конденсатором и резистором
Конденсаторы и резисторы контролируют электрический ток, но имеют разные области применения. Резисторы используются для уменьшения или ограничения протекания тока, а конденсаторы используются для накопления энергии. В результате резисторы рассеивают энергию в виде тепла, а конденсаторы — нет.
Еще одним ключевым отличием конденсаторов от резисторов является их размер. Конденсаторы обычно намного больше, чем резисторы, и могут хранить больше энергии. Однако они также имеют более высокое номинальное напряжение, чем резисторы. [1]
Выбор подходящего компонента для вашего проекта
При выборе подходящего компонента для вашего проекта важно учитывать его назначение.
Если вам нужно ограничить или отрегулировать ток, лучше использовать резистор . С другой стороны, если вам нужно хранить энергию, то конденсатор — лучший вариант.
Вам необходимо выбрать компоненты, мощность и напряжение которых соответствуют вашим потребностям. Если вы используете резистор в цепи переменного тока , убедитесь, что резистор может выдерживать большее напряжение, чем напряжение в вашей цепи. То же самое касается конденсаторов: если вы используете конденсаторы в цепи переменного тока, убедитесь, что они имеют достаточно высокую емкость для накопления энергии, необходимой вашей цепи.
При выборе компонентов важно учитывать размер. Если вам нужно много накопить энергии, вам нужно выбрать конденсатор большей емкости. Но если вы пытаетесь ограничить ток в небольшом пространстве, вам следует выбрать резистор.
В целом важно знать различия между конденсаторами и резисторами, чтобы вы могли принять обоснованное решение о том, какой из них подходит для вашего проекта.
С правильным компонентом вы можете быть уверены, что ваш проект работает должным образом и работает на пиковых уровнях.
Функция конденсатора и резистора
Резистор предназначен для уменьшения тока в цепи.
Резисторы имеют фиксированное значение, поэтому они используются для ограничения количества электричества, проходящего через электронный компонент или устройство.
Напротив, конденсаторы используются для накопления электрического заряда. Обычно они используются в цепях в качестве буферов энергии — они могут поглощать внезапные изменения напряжения и высвобождать энергию, когда это необходимо.
Конденсаторы также используются для фильтрации нежелательных сигналов, создания временных задержек и контроля скорости нарастания или спада сигнала в цепях переменного тока.
Конденсаторы и резисторы используются во многих электронных устройствах, таких как компьютеры и сотовые телефоны. Резисторы помогают контролировать количество тока, протекающего через различные части устройства, в то время как конденсаторы сохраняют энергию для коротких всплесков мощности.
Резисторы и конденсаторы являются важными частями электроники. Важно знать разницу между ними , чтобы вы могли выбрать правильные компоненты для своего проекта. С правильными компонентами ваш проект будет работать так, как ожидалось, и будет работать наилучшим образом. [1]
Приложение
Практически в каждом электронном устройстве есть конденсаторы и резисторы. В компьютерах резисторы помогают контролировать протекание тока через различные части. Конденсаторы накапливают энергию для быстрых всплесков мощности, когда это необходимо.
В сотовых телефонах резисторы ограничивают ток, протекающий через различные части телефона, а конденсаторы накапливают энергию для быстрых всплесков мощности.
Конденсаторы и резисторы также используются в телевизорах, радиоприемниках, усилителях, системах безопасности и других электронных устройствах. Оба они играют важную роль в обеспечении правильной работы устройства.
При создании нового проекта или ремонте старого необходимо использовать правильный компонент. Это важно, потому что поможет вашему проекту работать как положено и быть максимально эффективным.
Единица измерения
Резисторы обычно измеряются в омах, а конденсаторы измеряются в фарадах. Например, резистор номиналом 1 кОм равен 1 кОм или 1000 Ом. Конденсатор номиналом 10 мкФ (микрофарад) составляет 10 миллионных долей фарад.
Использование правильной единицы измерения важно для того, чтобы ваш проект работал должным образом.
Потери мощности
При использовании резисторов необходимо учитывать потери мощности. Потери мощности — это количество энергии, которое теряется из-за сопротивления в цепи. Это может быть проблемой, если в вашей цепи протекает большой ток. Чем выше ток, тем больше будет потеряно мощности и тем горячее будут ваши компоненты.
С другой стороны, 9Конденсаторы 0017 не испытывают потерь мощности.
Это потому, что они способны накапливать энергию, а затем высвобождать ее, когда это необходимо.
При проектировании схемы важно учитывать потери мощности. Если в вашей цепи протекает большой ток, вам следует использовать резисторы вместо конденсаторов, чтобы избежать потери мощности.
Использование
При принятии решения о том, какой компонент использовать, важно учитывать цель вашего проекта. Обычно используются резисторы для управления током, протекающим через цепь. Конденсаторы используются для хранения энергии для быстрых всплесков мощности, когда это необходимо.
Если вам нужен компонент, который может поглощать внезапные изменения напряжения, то лучшим выбором будет конденсатор. Если вам нужно контролировать величину тока, протекающего через цепь, то лучшим выбором будет резистор.
Важно правильно выбрать компонент для вашего проекта, чтобы он работал должным образом и работал наилучшим образом.
Имея правильное представление о конденсаторах и резисторах, вы сможете принять обоснованное решение при выборе компонентов для своего проекта.
Конденсаторы и резисторы являются важными компонентами электроники. Знание различий между ними поможет вам выбрать правильный вариант для вашего проекта. Зная, как работают эти компоненты, вы можете быть уверены, что ваш проект надежен и эффективен.
Можете ли вы заточить жало паяльника?
Часто задаваемые вопросы
Можно ли использовать резистор вместо конденсатора?
Нет, резистор нельзя использовать вместо конденсатора. Резисторы используются для управления потоком тока, а конденсаторы используются для накопления энергии для быстрых всплесков мощности. Оба компонента имеют различных функций и должны использоваться отдельно.
В чем разница между резистором и конденсатором?
Основное различие между резистором и конденсатором заключается в назначении, которому они служат.
Резисторы используются для управления потоком тока, а конденсаторы используются для хранения энергии для быстрых всплесков мощности. Оба компонента имеют разные функции и должны использоваться отдельно.
Какова единица измерения резисторов?
Резисторы обычно измеряются в омах с символом Ω. Например, резистор номиналом 1 кОм равен 1 кОм или 1000 Ом.
Какова единица измерения конденсаторов?
Конденсаторы обычно измеряются в фарадах с символом F. Например, номинал конденсатора 10 мкФ (микрофарад) составляет 10 миллионных фарад.
Имеют ли резисторы потери мощности?
Да, резисторы имеют потери мощности. Потери мощности — это количество энергии, которое теряется из-за сопротивления в цепи. Это может быть проблемой, если в вашей цепи протекает большой ток, потому что будет потеряно больше энергии, а ваши компоненты станут более горячими.
В чем разница между емкостью и сопротивлением?
Емкость и сопротивление — это два разных свойства, которые помогают описать поведение компонента, когда через него проходит электрический ток.
Сопротивление — это мера сопротивления протеканию тока, а емкость — это мера того, сколько электроэнергии может хранить конденсатор.
Конденсаторы имеют большую емкость и меньшее сопротивление, чем резисторы. Это делает их более подходящими для накопления энергии для быстрых всплесков мощности. Резисторы имеют меньшую емкость и большее сопротивление, поэтому они лучше подходят для управления протеканием тока через цепь.
Как определить, является ли резистор конденсатором?
Самый простой способ определить резистор или конденсатор — посмотреть на маркировку на корпусе. Резисторы обычно имеют три цветных полосы , а конденсаторы обычно имеют два или более контакта.
Кроме того, на конденсаторах часто печатаются буквы «C» или «CAP». Эта информация может помочь вам определить, какой это компонент.
Что будет, если подключить конденсатор без резистора?
Если подключить конденсатор без резистора, это вызовет внезапный скачок тока при включении питания.
Это может привести к повреждению других компонентов в вашей цепи, и этого следует избегать. Всегда устанавливайте резистор последовательно с конденсатором, чтобы уменьшить этот скачок тока.
Информация о конденсаторах и резисторах может помочь вам выбрать правильные компоненты для вашего проекта. Понимание того, как работают эти компоненты и в чем их отличия, может гарантировать бесперебойную работу вашего проекта и его ожидаемую производительность.
При правильном знании конденсаторов и резисторов, вы сможете принять взвешенное решение при выборе компонентов для своего проекта.
Что лучше: конденсатор или резистор?
Ответ на этот вопрос зависит от того, что представляет собой проект и для чего предназначен каждый компонент. Как правило, конденсаторы хороши для накопления энергии для быстрых всплесков мощности, а резисторы хороши для управления потоком тока в цепи.
Важно понимать оба компонента и то, как они работают, прежде чем принимать решение.
В конечном итоге все сводится к тому, что лучше всего подходит для данного проекта.
Если вы все еще не уверены, какой компонент использовать, проконсультируйтесь с опытным инженером-электронщиком, который поможет вам решить, какой из них лучше всего подходит для вас. Имея правильную информацию и советы, вы сможете принять решение, которое даст вам наилучшие результаты.
Увеличивают ли конденсаторы мощность?
Конденсаторы могут увеличить мощность, поскольку они накапливают энергию. Эта энергия может быть быстро высвобождена , чтобы обеспечить короткий всплеск энергии, когда это необходимо.
Однако важно использовать эту способность только в течение коротких промежутков времени; использование его в течение длительного периода времени может привести к повреждению других компонентов вашей схемы.
Каковы недостатки конденсаторов?
Основным недостатком конденсаторов является то, что они требуют больше места, чем резисторы.
Это делает их менее подходящими для приложений, где пространство ограничено. Кроме того, если вы используете конденсатор для хранения энергии, его необходимо периодически перезаряжать, иначе он в конечном итоге потеряет свой заряд.
Конденсаторы также испытывают потери мощности из-за их внутреннего сопротивления. Это означает, что не вся энергия, хранящаяся в конденсаторе, высвобождается при использовании, и это может со временем снизить эффективность.
Конденсаторы имеют много преимуществ, но есть и недостатки. Вам необходимо провести исследование, прежде чем решить, какой компонент лучше всего подходит для вашего проекта. Обладая правильными знаниями и пониманием, вы можете принять обоснованное решение и получить максимальную отдачу от своего проекта.
В каких трех случаях используются конденсаторы?
- Фильтрация: Конденсаторы часто используются для фильтрации нежелательных помех от электрических сигналов.
- Обход источника питания: Конденсаторы могут использоваться в качестве источника накопленной энергии для кратковременных всплесков мощности.
- Регулировка напряжения: При параллельном подключении конденсаторов их можно использовать для регулирования уровней напряжения.
Конденсаторы являются важным компонентом во многих схемах и может использоваться для различных целей. При правильном понимании того, как работают конденсаторы, вы можете выбрать лучший конденсатор для ваших нужд.
Понимание конденсаторов и резисторов необходимо для любого проекта в области электроники, поэтому убедитесь, что вы провели свое исследование, прежде чем принимать какие-либо решения о том, какие компоненты использовать.
В цепях есть два важных типа компонентов: конденсаторы и резисторы. Конденсаторы накапливают энергию и быстро ее выделяют , а резисторы регулируют величину тока, протекающего по цепи.
Знание того, какой из них использовать для вашего проекта, может иметь большое значение для его результата. Получив правильный совет, вы сможете максимально эффективно использовать свои электронные компоненты.
В чем преимущество конденсатора?
Конденсаторы имеют много преимуществ, в том числе предоставление источника накопленной энергии для быстрых всплесков мощности, отфильтровывание помех от электрических сигналов и регулирование уровней напряжения.
Конденсаторы также относительно недороги и просты в работе, что делает их идеальными для широкого спектра применений. При правильном использовании они могут стать важным компонентом любого проекта.
Полезное видео: Резистор против конденсатора! Разница между резистором и конденсатором
Вывод
Итак, в чем разница между конденсаторами и резисторами? Короче говоря, конденсаторы хранят энергию в электрическом поле, а резисторы препятствуют протеканию через них тока.
