Цветовая маркировка резисторов онлайн калькулятор всех полос

1

*10

±

20%

5ppm/C°

Номинал резисторов:

Выбран неправильный номинал для этого резистора.
Скорее всего Вам подойдет в -Номинал.

допуск резистора
MIN/MAX : / Ω

Одним из главных критериев при разработке радиоэлектронных компонентов, является не только их технические возможности, но также и визуальные параметры размеров, которые они будут занимать в конкретном приборе. Понятно дело, чем меньше будет компонент, тем более миниатюрнее в итоге получится изделие и тем больше возможностей в него можно занести.

Резисторы не остались в стороне в этой гонке по минимизации. До определенного момента, их площадь позволяла размещать маркировку прямо на корпусе элемента. В итоге разработчик знал примерные технические параметры, на которые  рассчитан элемент и мог подобрать его в соответствии со спецификацией.

Однако сегодняшние технологии позволяют делать компоненты меньших размеров, нежели ранее. Это привело к тому, что нанести на корпус какую-либо информацию стало невозможно, для нее просто не осталось места. В итоге были разработаны специальные правила цветовой маркировки резисторов, про которые мы сегодня и поговорим. Выше имеется сам онлайн калькулятор для расчета 3, 4, 5 и 6 полос. Касательно его работы мы также поясним.

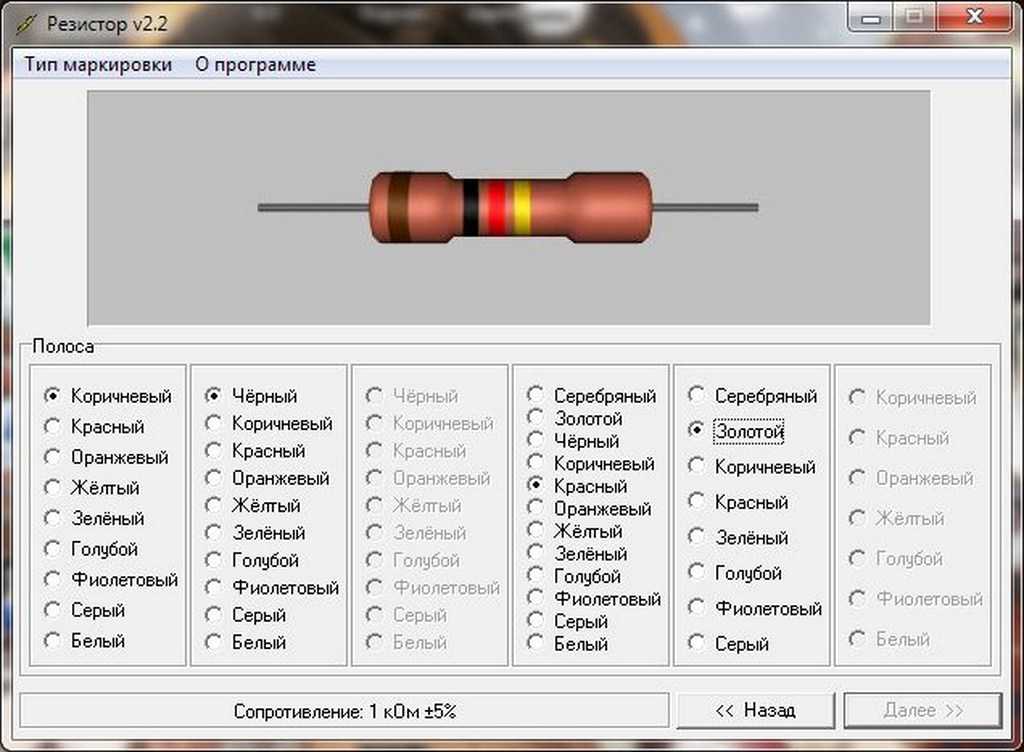

Как работать в калькуляторе цветовой маркировки

1 Как работать в калькуляторе цветовой маркировки

2 Расшифровка цветовой маркировки резисторов на калькуляторе и в таблице

Инструмент выполнен наиболее просто и позволяет узнать величину значения сопротивления для любого числа колец на резисторе. При работе Вы можете:

1. Вводить нужное Вам значение сопротивления, чтобы калькулятор смог самостоятельно подобрать для Вас нужные цветовые обозначения.
   Это работает в том случае, если Вам нужна обратная работа, например узнать, какие цвета будут при конкретном элементе.
2. Подбирать цвет для любого количества колец и типа резистора. Для этого требуется нажать на соответствующую область и выбрать нужный оттенок. Если например требуется узнать элемент 4х колечный, то на ненужных участках нужно просто проставить значение :»NONE».
3. Получать и выбирать данные значений допусков с минимальным и максимальным значениям по параметрам.

Таким образом мы постарались сделать максимально рабочий инструмент, который бы мог приспосабливаться к любым требованиям расшифровки кольцевой маркировки.

Расшифровка цветовой маркировки резисторов на калькуляторе и в таблице

Одним из преимуществ цветовой маркировки, является тот факт, что она позволяет идентифицировать резисторы любых размеров и номиналов. По сути своей, подобная система представляет собой окрашивание того или иного элемента необходимым набором цветных колец, нанесенных с учетом определенных требований.

Правила довольно просты и при постоянном обращении к ним, систему можно запомнить не пользуясь таблицей или даже калькулятором:

1. Маркировка должна читаться слева направо.
2. Резистор необходимо расположить так, чтобы слева находилось кольцо, которое ближе всего к краю элемента. Обратите внимание на скриншот. Видно, что первое кольцо находится за границей края и ближе всего к нему, значит читать маркер нужно именно с него.
3. Также необходимо знать, при наличии на элементе колец с золотым напылением, данный цвет всегда будет читаться последним. Он обозначает тот факт, что резистор делается с 1м классом точности — отклонение 5%. Такие варианты маркировки Вам будут встречаться в 80% случаев.

При расшифровке можно использовать табличные значения или же специальные калькуляторы. Общая модель получения данных элемента, выглядит следующим образом:

Мантисса (составляющая числа) * множитель +\- допуск

Рассмотрим процедуру на живом примере. 2 или 00) последнее кольцо 1%. В итоге имеем резистор — 10000 Ом +\- 1%

Как считать 6 полос

Встретить такие элемента довольно редкая удача. Однако считаются они нисколько не сложнее чем остальные. Только нужно при учете использовать в самом конце значение ТКС — температурного коэффициента сопротивления. Он показывает то значение сопротивления, которое изменится в элементе после увеличения или уменьшения температуры на 1 градус Цельсия. Может быть как отрицательным, так и положительным значением. В таблице его определить несложно.

Пример уже без цвета:  1 0 0 00 +\- 1% ТКС+\- 500

Надеемся, что данный калькулятор окажется Вам полезным. При работе желательно пользоваться ПК, т.к на мобильных работа инструмента может быть визуально затруднена из-за того, что мы постарались включить в него все имеющиеся и требуемые значения. Если у Вас будут вопросы, то смело задавайте их в комментариях

Соцсети:

Как проверить резистор на работоспособность?

Главная / Новости

Опубликовано: 07. 08.2022

Невозможно себе представить электрическую цепь без должного сопротивления и соединения. Именно из-за этого резистор можно назвать самой необходимой и надежной деталью. Соответственно, вы должны точно знать и понимать, как тестировать резистор на критерии работоспособности. Для этого необходимо использовать или тестер, или мультиметр. Узнать подробнее, что такое Параллельное соединение резистора и конденсатора тут, где собрана максимально полезная информация.

Резисторов, безусловно, существует огромное количество. Но не смотря на все это столь богатое и обширное разнообразие, стоит заметить, что используются основные этапы, которые помогают в диагностике:

1. Первичный внешний осмотр.

2. Тестирование радиодетали на наличие обрыва.

3. Проверка на соответствие номиналу.

Первый и второй пункт, которые смогут понять, Как проверить резистор , самые понятные для абсолютно каждого человека. При чем, в них сможет разобраться даже не профессионал своего дела. А вот последний пункт более сложный. У него есть собственные нюансы, которые вам потребуется выполнить. Вы можете определить номинал, используя лишь стандартный и проверенный путь, а именно маркировку.

Абсолютно все детали, ещё выпущенные на заводе имеют четкую и строгую маркировку, которая указана на самом элементе. При чем, она указана точными печатными буквами. Это тот вариант, который не требует расшифровки и легко поддается так называемому чтению. Однако это было необходимо делать в обязательном порядке лишь на деталях, выпущенных в Советские годы. В наши дни существуют принципиально новые и иные показатели, а именно цветовые маркировки. Запомните, что Как найти напряжение на резисторе подробнее здесь указано много сведений.

Цветовая маркировка представляет собой наличие от трех до шести колец с разной раскраской. Это новый способ, который позволяет понять маркировку даже при наличии поврежденной и изношенной детали.

То есть маркировку можно определить по цвету и сделать это удастся достаточно быстро.

Те компоненты, у которых имеется возможность навесного монтажа, необходимо маркировать специальными цифрами. Однако ввиду малого размера деталей подобную информацию потребовалось зашифровать специальным образом. Для сопротивлений принято использовать обозначение лишь из трех цифр, где первые две являются значениями, а вторые две – это множители.

Помогла ли вам статья?

Задать вопрос

Задавайте вопросы, пишите рекомендации в комментариях

Читайте также:

• Идеи дизайна для маленькой ванной комнаты
• Как навсегда убрать черную плесень в ванной
• Как правильно сделать потолок в ванной из пластиковых панелей
• Качественный ремонт ванных с гарантией

Понравилась статья? Поделиться с друзьями:

Как измерить и идентифицировать резистор с помощью мультиметра и цветовых кодов?

Резисторы представляют собой пассивные электрические компоненты с двумя выводами, которые реализуют электрическое сопротивление как элемент цепи. Они используются для уменьшения протекания тока, падения напряжения или электрических помех и находят применение в электронных устройствах, таких как двигатели, телевизоры, аудиоусилители и другое электронное оборудование. Резисторы имеют цветовую маркировку, чтобы упростить определение номинала резистора по цветным полосам на резисторе.

Если вы пытаетесь отремонтировать электронное устройство или устранить неполадки в цепи, вы можете спросить:

Как определить и проверить резистор с помощью мультиметра?

Вы можете быстро идентифицировать резистор по цветным полосам, напечатанным на нем. Первые две или три полосы представляют числовое значение, а остальные указывают допуск резистора. Резисторы являются одним из наиболее важных компонентов электронной схемы.

Существует несколько различных типов резисторов, каждый из которых предназначен для конкретного применения.

Знание того, как проверить резистор с помощью мультиметра, имеет решающее значение для всех, кто работает с электронными платами, особенно если вы хотите заменить электронные компоненты в своем устройстве, например, установить усилитель в машину или собрать электрогитару. В этой статье объясняется, как проверить резистор с помощью мультиметра и определить номинал в омах с помощью цветовых кодов.

Как идентифицировать резистор с помощью цветовых кодов?

Три основных цвета используются в цветовых кодах резисторов для обозначения их номинала. Резисторы обычно идентифицируются на схеме по цветным полосам . Каждый цвет представляет собой число, которое можно преобразовать обратно в значение сопротивления, используя простую формулу.

Различные цвета резистора обозначаются следующим образом:

• Черный – B
• Коричневый – B
• Красный – R
• Оранжевый – O
• Желтый – Y
• Зеленый – G
• Синий – B
• Фиолетовый – V
• Серый – G
• Белый – Ш

Цвета ремешка	1-я цифра	2 nd Цифра	3 рд Цифра	Множитель	Допуск	Температурный коэффициент
Черный	0	0	0	1 Ом		250 частей на миллион/К
Коричневый	1	1	1	10 Ом	±1% %	100 частей на миллион/К
Красный	2	2	2	100 Ом	±2% %	50 частей на миллион/К
Оранжевый	3	3	3	1 кОм		15 частей на миллион/К
Желтый	4	4	4	10 кОм	±0,5%	25 частей на миллион/К
Синий	5	5	5	100 кОм	±1%	20 частей на миллион/К
Зеленый	6	6	6	1 МОм	± 0,1%	10 частей на миллион/К
Фиолетовый	7	7	7			5 частей на миллион/К
Серый	8	8	8			1 ч/млн/К
Белый	9	9	9
Золото				0,1 Ом	± 5%
Серебро				0,01 Ом	±10%

Как определить и рассчитать трехполосный резистор с помощью цветовых кодов?

Для трехполосного резистора имеется только три цветных полоски. Первые две полосы представляют первые два числа номиналов резисторов, а третья полоса представляет множитель. Например, если резистор имеет три полосы, расположенные в следующем порядке: красный, черный и коричневый.

Тогда из цветовых кодов красная полоса представляет 2, черная полоса представляет 0, а коричневая полоса, представляющая собой множитель, представляет 10. Расчет сопротивления резистора будет означать 20 * 10 = 200 Ом. Для трехполосного резистора планки допуска нет. Общее значение допуска составляет ±20%. Значит, это будет означать, что сопротивление резистора равно 200 ± 20 %.

Как определить и рассчитать четырехдиапазонный резистор с помощью цветового кода?

Для четырехдиапазонного резистора значение можно рассчитать с помощью цветового кода путем определения значений для каждой цветовой полосы. Первые две полосы представляют собой значение сопротивления, третья полоса — полоса множителя, а четвертая полоса — полоса допуска.

Если у вас есть резистор с коричневыми, черными, красными и золотыми полосами, расположенными по порядку, соответствующее значение сопротивления будет рассчитано следующим образом:0007 эквивалентен 1
Черный — значение второго диапазона, которое равно эквивалентно 0
Красный — диапазон множителя, который равен равному 100
Золотой диапазон допуска, равный ± 5%
Следовательно, значение сопротивления будет 10 X 100 = 1000±5%

Как рассчитать пятидиапазонный резистор, используя цветовой код?

Для пятизонного резистора первые три цветные полосы представляют три значения сопротивления, четвертая полоса — полоса множителя, а пятая полоса — полоса допуска. Этот тип резистора встречается в компонентах с высокими значениями сопротивления.

Если пять цветных полос коричневые, черные, оранжевые, красные и золотые соответственно, то значение сопротивления рассчитывается следующим образом второй диапазон , который равен 0
Оранжевый является третьим диапазоном , который равен 3
Красный является диапазоном множителя , который равен 100
Золотой является диапазон допуска , который составляет ±5%
Расчет сопротивления, имеем 103 X 100 = 10300±5%

Как рассчитать шестидиапазонный резистор, используя цветовой код?

Резистор с шестью полосами состоит из первых трех цветных полос, представляющих значения резистора, четвертой цветной полосы, представляющей множитель, пятой цветной полосы, представляющей значение допуска, и шестой цветной полосы, представляющей температурный коэффициент.

Предположим, резистор имеет шесть цветов: коричневый, черный, оранжевый, красный, золотой, коричневый. Тогда сопротивление резистора будет рассчитываться следующим образом: 9 Ом.0003

Коричневый – первая полоса – 1
Черный – вторая полоса – 0
Оранжевый – третья полоса – 3
Красный — полоса множителя , которая 100
Золото это диапазон допуска который составляет ±5%
Коричневый это температурный коэффициент который составляет 100 ppm/oC0007 103 X 100 = 10300±5% 100 ppm/oC

Как проверить и измерить резистор с помощью мультиметра?

Существует два типа мультиметров, которые можно использовать для проверки сопротивления резистора. Это – цифровые и аналоговые мультиметры. Измерение значения сопротивления резистора выполняется по одному и тому же принципу, независимо от того, используете ли вы цифровой или аналоговый мультиметр.

Сопротивление измеряется путем помещения мультиметра на два щупа резистора и пропускания тока через резистор для определения значения сопротивления.

Источник

Как проверить резистор с помощью цифрового мультиметра?

Как следует из названия, цифровой мультиметр намного проще аналогового мультиметра. Выполните следующие действия, чтобы точно измерить сопротивление резистора с помощью цифрового мультиметра.

• Выберите резистор, который вы собираетесь измерять , и тщательно оцените значение его сопротивления.
• У каждого мультиметра есть гнездо для щупа. Вставьте щупы или провода в разъемы и и убедитесь, что они надежно закреплены.
• Наденьте цифровой мультиметр.
• Теперь вам нужно будет выбрать диапазон сопротивления в соответствии с расчетным значением. Убедитесь, что выбранный диапазон не слишком широк, кроме значения сопротивления , и не слишком близок. Он должен находиться в достаточно хорошем диапазоне, чтобы получил точное и точное измерение.
• Использование щупов на цифровом мультиметре поставить на два вывода резистора. Таким образом, ваши измерения будут отображаться на экране вашего цифрового мультиметра как .

Похожие чтения:

Как определить нейтральный провод с помощью мультиметра?

Как проверить мультиметром на обрыв провода?

Как добавить нейтральный провод для смарт-переключателя?

Как идентифицировать провода в трехпозиционном переключателе?

Как уменьшить и отрегулировать колебания напряжения в доме?

Как определить калибр проволоки?

Как найти провод фонаря заднего хода?

Как определить провода на термостате? (Как сделать своими руками)

Как проверить резистор с помощью аналогового мультиметра?

Аналоговый мультиметр немного технический при измерении сопротивления вашего резистора. Выполните следующие действия, чтобы точно измерить сопротивление с помощью аналогового мультиметра.

• Выберите резистор, который вы собираетесь измерять и оцените значение резистора.
• Возьмите щупы резистора и вставьте их в гнезда вашего аналогового мультиметра. Убедитесь, что он правильно установлен, чтобы избежать отклонений при измерении.
• Наденьте мультиметр и выберите требуемый диапазон, который вы собираетесь измерять. Диапазон следует выбирать на основе расчетного значения сопротивления . Значение не должно быть слишком далеко друг от друга и не должно быть слишком близко. Это должно быть просто нормально, чтобы дать сопротивлению точное и точное значение.
• Убедитесь, что вы обнулили счетчик. Вы можете обнулить аналоговый мультиметр, соединив клеммы двух щупов, чтобы вызвать короткое замыкание.
• Выполните измерение и убедитесь, что правильно считает значения.
• Отложите мультиметр и включите его в высоковольтный диапазон до во избежание повреждения при измерении другого резистора.

Источник

На что следует обратить внимание при измерении сопротивления с помощью мультиметра

При измерении сопротивления резистора в цепи необходимо соблюдать определенные меры предосторожности, чтобы обеспечить точность и безопасность измерений. Некоторые меры предосторожности включают:

• Перед измерением сопротивления убедитесь, что цепь не подключена к электричеству и не включена .
• Проведите измерения резистора , когда компоненты не закреплены или не подключены.
• Конденсатор в тестируемой цепи должен быть разряжен.
• Плотно прижмите резистор к щупам , поскольку утечка может вызвать изменения и колебания значения сопротивления.

Использование мультиметра для определения сопротивления резистора, с которым вы работаете, является самым простым способом узнать сопротивление вашего электрического компонента, потому что в этом случае вы можете считать сопротивление непосредственно с вашего мультиметра. Нет необходимости пользоваться калькулятором и выполнять сложные математические операции. Просто подключите цепь с помощью тестового щупа и, наконец, считайте значение сопротивления с мультиметра.

Inemesit Etim

Меня зовут Inemesit Etim, и я честен, надежен, уверен и ответственен в своей работе. Я очень талантливый, ориентированный на детали творческий автор контента с более чем 3-летним опытом написания полезного контента, который представляет ценность для таких читателей, как вы. Мои статьи являются результатом интенсивных исследований, основанных как на личном опыте, так и на чтении опыта других людей. Я люблю обустройство дома, и я рад, что могу помочь вам улучшить качество вашего дома и жизни.

Как проверить значение резистора (Измерения сопротивления, 2023)

Резистор представляет собой компонент с двумя выводами, значение которого измеряется в сопротивлении. Вы можете найти эти резисторы во всех электронных устройствах.

Значение сопротивления (Ом) определяет величину тока, который должен проходить через него. Таким образом, это значение сопротивления важно измерить.

Это значение необходимо нам при правильном проектировании схем, устранении неполадок и анализе схем.

В конце этой статьи вы должны уметь:

• Как проверить номинал резистора
• Что мы подразумеваем под значением сопротивления и почему это важно
• 3 различных способа измерения сопротивления
• Измерение сопротивления с помощью мультиметра
• Проверка резистора по заданному цветовому коду

Звучит интересно? Что ж, тогда приступим.

Содержание

Как проверить значение резистора

Чтобы иметь возможность проверить значение резистора, нам сначала нужно знать, что такое резистор. И почему нам нужно проверять и измерять значение сопротивления, прежде чем мы добавим его в наши схемы.

Что ж, ответ на вопрос, почему мы проверяем, очень прост. Мы не хотим ставить резистор плохого номинала в нашу схему. Таким образом, схема не будет работать.

Каждая цепь имеет предустановленные номиналы резисторов. Мы рассчитываем эти значения в соответствии с требованиями нашего проекта. Поэтому измерение и проверка этих значений очень важны в режиме реального времени.

Хорошо!

Давайте посмотрим, что такое сопротивление, прежде чем пытаться его измерить.

Определение сопротивления

Если мы попытаемся понять концепцию резистора простым способом. Это должно быть так. Вы знаете, все противится новому изменению.

Подобно тому, как мы, люди, выступаем против новых изменений в нашей жизни, мы выступаем против принятия новых привычек и моделей мышления. Это сопротивление, как и в природе всего.

То же самое касается проводников электроники. Проводник сопротивляется, когда мы хотим изменить их, прикладывая к нему напряжение.

Это напряжение создает ток, который очень не нравится проводнику и поэтому противостоит ему.

Сопротивление

Противодействие текущему потоку на самом деле является сопротивлением. Поскольку это явление было открыто Омом, мы измеряем это сопротивление в омах (в честь его вклада).

Это сопротивление действительно важно, и мы можем использовать его во многих полезных ситуациях. Например, если бы не было сопротивления, то протекал бы бесконечный ток, который сжег бы и повредил все, и никакая электроника была бы невозможна.

Мы поняли важность сопротивления и создали в наших лабораториях отдельный компонент, называемый резистором, который обеспечивает сопротивление протеканию тока.

Хорошо!

Таким образом, резистор представляет собой компонент с двумя выводами, который препятствует протеканию тока. Ниже приведена схема резистора.

Ниже приводится математическое выражение резистора с использованием закона Ома:

Думаю, мы уже знаем, что такое сопротивление и почему оно имеет значение. Пришло время перейти к следующим разделам, где я расскажу о трех различных способах измерения резистора.

3 Методы проверки сопротивления

Ниже приведен самый простой способ измерения и проверки любого номинала резистора.

1. Проверка номинала резистора по цветовому коду

Этот метод требует считывания кода на корпусе резистора. Если вы обратите внимание на резистор выше, то увидите, что на каждом резисторе есть цветные полосы. Эти полосы на самом деле являются цветовым кодом.

Читая этот цветовой код, вы можете точно определить номинал любого резистора. Это полезно, когда мы тестируем наш резистор.

Чтение цвета легко и просто. Первый цвет на полосе — ваша первая цифра, второй цвет — вторая цифра, третий цвет — степень 10, а последний — значение допуска.

На практике мы обычно не предпочитаем этот метод, так как он занимает очень много времени.

2. Измерение сопротивления с помощью мультиметра

Для этого метода проверки значения резистора нам потребуется мультиметр, такой как (ссылка на продукт) .

Для всех мультиметров вы увидите знак «Ом» (Ом) где-то на вашем мультиметре. Именно сюда должна указывать ручка вашего мультиметра, когда вы хотите измерить сопротивление с помощью мультиметра.

Мультиметры с автоматическим определением диапазона имеют только одну настройку или точку, на которую нужно направить ручку мультиметра для измерения сопротивления.

Если у вас есть такой мультиметр, знайте, что вы работаете с мультиметром с автоматическим диапазоном.

Для мультиметров с ручным диапазоном имеется один знак сопротивления, а под ним определяются несколько диапазонов. Вы можете выбрать из всех представленных диапазонов в соответствии с вашими потребностями.

См. выше для справки. Если панель настроек вашего мультиметра выглядит так, значит, у вас мультиметр с ручным управлением.

Автодиапазон по сравнению с Ручным диапазоном

Хотя мы уже рассмотрели тему настроек мультиметра с автоматическим и ручным диапазоном, почему бы не обсудить немного глубже, чтобы узнать, какой из них лучше и почему?

Мультиметр с автоматическим определением диапазона вас совершенно не побеспокоит, вы просто подносите щупы к резистору, и он сразу же даст вам значение.

Это кажется довольно простым, не так ли??

С другой стороны, при работе с мультиметром с ручным диапазоном вам придется постоянно вращать ручку, чтобы получить правильную настройку или диапазон для вашего резистора.

Поначалу это может быть довольно сложно, так как вы сами иногда сталкиваетесь с этим, если используете его. Иногда вы ожидаете большее значение сопротивления, но ваш мультиметр показывает маленькое значение, и позже вы понимаете, что все это время работали с неправильными настройками.

Короче говоря, мультиметр с автоматическим диапазоном сэкономит вам много времени и энергии.

Пошаговое руководство по измерению сопротивления

Теперь, когда у нас уже есть подробное введение в настройки измерения сопротивления на мультиметре, давайте перейдем к нашей реальной цели — измерению сопротивления с помощью мультиметра.

Итак, берите материалы и приступим.

1. Подключение щупов

Подсоедините щупы мультиметра к нужным клеммам. В этот момент вы можете задаться вопросом, какие терминалы правильные, верно? Позвольте мне рассказать вам более подробно. Посмотрите на изображение ниже.

Большинство мультиметров имеют три или четыре клеммы и 2 щупа. Если вы внимательно посмотрите, то заметите, что каждая клемма помечена.

Наиболее распространенные обозначения на мультиметрах: COM, VΩmA и 10A.

Клемма COM является общей клеммой или заземлением.

VΩmA, как указано, представляет собой порт напряжения, сопротивления и миллиампер. Это означает, что вы можете измерять напряжение, сопротивление и небольшие токи, используя этот порт.

Итак, для вас правильными клеммами будут клеммы COM и VΩmA. Да, вы правильно угадали. Подключите черный щуп к COM-порту, а красный щуп к порту VΩmA.

2. Настройка мультиметра в омметр

Теперь, когда вы подключили щупы, вам нужно превратить мультиметр в омметр, т.е. прибор, измеряющий сопротивление. Для этого поверните ручку мультиметра на знак Ω.

Если у вас есть мультиметр с автоматическим диапазоном, вам не о чем беспокоиться. Но если у вас есть многодиапазонный мультиметр, вам нужно найти подходящий диапазон для выбранного вами резистора.

3. Тесты на обрыв/короткое замыкание

Это тесты, которые мы проводим, чтобы убедиться, что мультиметр, с которым мы работаем, исправен и дает точные результаты.

Для разомкнутой цепи после настройки на омметр мы оставили щупы как есть, т.е. разомкнутыми (не касаясь ни одного устройства, ни самого себя). Проверяем дисплей. Если в такой ситуации мультиметр показывает OL или 1, это означает, что наш мультиметр в порядке.

Для короткого теста мы закорачиваем щупы и видим результаты на дисплее. Этот тест должен показывать на дисплее 0.

4. Измерение значения сопротивления

После испытаний можно приступить к измерению сопротивления.

• Подсоедините щупы мультиметра к ножкам резистора, один щуп будет с одной стороны, а другой с другой стороны.
• Здесь важно отметить, что резистор не имеет полярности, поэтому не имеет значения, каким способом вы подключите свои щупы к резистору, значение сопротивления будет одинаковым.
• Посмотрите результаты на экране мультиметра — это так просто.

Еще один важный момент здесь для людей, использующих многодиапазонный мультиметр.

Вы должны начать с минимального диапазона сопротивления для вашего мультиметра. Если ваше значение сопротивления больше этого диапазона, вы увидите значение «OL», написанное на экране.

Переключитесь на следующий диапазон и наблюдайте за значением. Если появится такое же значение, снова увеличьте диапазон сопротивления, пока не увидите числовое значение на экране.

Значение OL означает «перегрузку», что означает, что мультиметр не может измерить значение резистора в выбранном диапазоне.

3. Проверка сопротивления резистора с помощью тестера компонентов

Тестер компонентов — это основной инструмент, который помогает нам измерять значения сопротивления любого резистора. Он показывает нам свой символ цепи. Самая важная часть заключается в том, что он также сообщает, хороший резистор или плохой.

Тестер компонентов M328:

Тестер компонентов

Ниже приведены шаги по использованию этого инструмента для проверки резисторов:

• Возьмите тестер компонентов и ваш резистор
• Вставьте резистор в гнездо тестера
• Нажмите кнопку проверки
• Посмотреть значение сопротивления на экране
• Это просто

Теперь, если упомянутый выше тестер компонентов вызвал у вас любопытство и вы хотите узнать о нем больше. Вот ссылка, Тестер компонентов M328 (ссылка на продукт) , для ваших собственных дальнейших исследований и исследований.

4. Проверка резистора с помощью омметра

Это бонусный метод.

Обычно мы не используем его так часто, но как новичок хорошо знать, что у вас есть и этот вариант измерения.

Для этого метода нам понадобится омметр. Омметр, как следует из названия, измеряет омы (сопротивление).

Почему мы не используем этот метод? Потому что современный мультиметр имеет встроенный омметр. Так что нет необходимости покупать отдельный омметр. Конечно, вы можете купить аналоговый омметр для своей лаборатории, но это совершенно не обязательно.

Заключение

Резистор является одним из основных компонентов электроники. Это часть почти каждой схемы, с которой вы столкнетесь.

Итак, как новичок, очень важно научиться проверять номиналы резисторов. Кроме того, чтобы узнать, как проверить резистор, если он хороший или плохой.

Для проверки номинала резистора есть три подходящих способа:

• Используя цветовой код, указанный на корпусе резистора
• Путем измерения сопротивления резистора с помощью мультиметра
• Измерение сопротивления резистора с помощью тестера компонентов

Вы также можете использовать омометр. Но этот метод больше не используется в наши дни из-за доступных цифровых мультиметров.

Хорошо!

Вот и все.
