Проверка силы тока мультиметром: Как измерить силу тока мультиметром

Содержание

Как измерить силу тока мультиметром

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

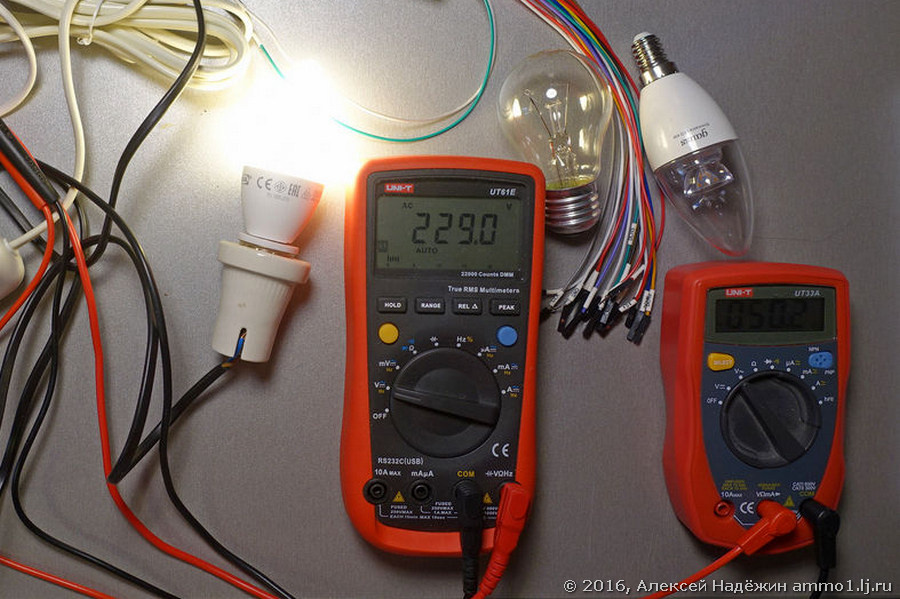

Как измерить силу тока мультиметром

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр

Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля
  • Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Разбираемся с устройством мультиметра

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Амперметры стационарной установки – панельного типа (слева) и для монтажа в распределительный щит на DIN-рейку

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Лабораторный амперметр – ограниченность в функциональных возможностях делает такие приборы невостребованными для домашнего хозяйства.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

«Дисплей» некогда очень популярного мультиметра Ц4353. Одна стрелка и множество шкал, с которыми начинающему бывает непросто разобраться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Цены на мультиметр Ц4353

мультиметр Ц4353

Пример показан на иллюстрации:

Удобный в пользовании мультитестер, в котором упрощена установка режимов работы

Рукоятка переключателя режимов (поз.1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (—), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для «общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

К установке положения переключателя в таком мультитестере приходится относиться более внимательно

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА) или в амперах А

.

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А.  Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них

НЕ ПРЕДУСМОТРЕНА.

Очень широко распространенная модель мультитестера DT830. Привлекает и ценой, и довольно большими возможностями. Но измерения силы переменного тока в ней не предусмотрено.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений
  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как проводится измерение силы тока

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

Как измерить силу тока в розетке?

Ответ категоричный – НИКАК!

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

Принципиальная схема замера силы тока в цепи подключенного бытового прибора

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

Несложное в изготовлении приспособление для удобного и безопасного замера силы тока

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

  • Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
  • Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

Первый рекомендуемый замер – напряжение в сети.
  • После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
  • Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.
Конечная схема подключения нагрузки и мультитестера в испытательном приспособлении
  • После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера. Можно воспользоваться расположенным ниже калькулятором:

Калькулятор расчета мощности электроприбора

Перейти к расчётам

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Керамический резистор номиналом 1 ом / 50 ватт

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из проволоки можно просто намотать спираль, но лучше выполнить ее на небольшом стеклотекстолитовом каркасе и сделать удобные контакты.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Ознакомьтесь с назначением и приемами работы с мегаомметром, из нашей новой статьи на нашем портале — «Как пользоваться мегаомметром».

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

Цены на мультитестеры

мультитестер

Самодельный резистор сопротивлением 1 ом установлен в разрыв цепи. Замерив на нем переменное напряжение, одновременно получим и точное значение силы тока.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается  напряжение (в вольтах) для участка цепи сопротивлением 1 ом . Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Для этой батарейки все проверки уже закончены замером напряжения – с таким показателем ее ждет только утилизация

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

Проверка силы тока при замыкании батарейки через мультиметр должна проводиться максимально быстро. На иллюстрации – показатель в 5 ампер говорит о том, что элемент питания в отличном состоянии.
  • В новых, качественных элементах питания проверка может показать порядка 4÷6 ампер. Они подойдут для самых ответственных мест установки.
  • Диапазон от 3 до 3.9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
  • От 2 до 3 ампер – элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
  • Менее 2 ампер – батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
  • Ну а если ток едва достигает 1. 1 ампер или ниже – это почти всё. Возможно, такую батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе способен произойти в любой момент.

Проведя такую ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные — отсортировать по возможности дальнейшего применения.

Проверка тока утечки электросети автомобиля

Еще одно практическое приложение измерения силы тока мультиметром. Это — самостоятельная диагностика своего автомобиля на предмет токов утечки, которые способны привести к быстрому разряду аккумулятора.

Проводится она примерно в следующем порядке:

  • Проверка должна проводиться при полностью заряженном аккумуляторе.
  • Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник, и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и иные особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

  • С клеммы аккумулятора снимается кабель массы («минус»).
  • Мультитестер переводится в режим амперметра с пределом измерений постоянного тока до 10 ампер. Ток утечки, безусловно, намного меньше, но подстраховаться никогда не мешает. А на точности снятия показаний это особо не отразится – двух знаков после десятичной запятой будет вполне достаточно. Красный провод устанавливается в соответствующее гнездо на 10 А.
  • Далее, черный провод мультитестера необходимо подсоединить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
  • Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.
Подключение мультиметра для определения тока утечки. В данном случае – он явно превышает допустимые пределы.

Нормальным считается ток утечки в пределах 0,03÷0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае – никак не выше 0,08 А.

  • Если ток в пределах нормы – то можно только порадоваться. Но в том случае, когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
  • Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все – не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке   проблем нет.

  • Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре. Вот он – тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливая обратно этот предохранитель, поиск продолжают, пока не будет отыскано следующее «слабое звено». И так далее – пока показатель утечки не войдет в пределы нормы.

Тестирование показывает – ток утечки вошел в допустимые пределы

Ну а дальше – предстоит проводить более детальную диагностику, чтобы окончательно разобраться с проблемой. Но это уже – совсем другая тема.

Как проверить напряжение в розетке мультиметром

Не каждый день пригодится такое умение, но как проверить напряжение в розетке мультиметром и что он должен при этом показывать, лучше узнать заранее. Кроме напряжения электронный тестер способен измерять силу тока и сопротивление проводов, для чего на приборе надо менять местами подключение штекеров. За их правильным подключением надо внимательно следить – если проводить измерения неправильно, то произойдет короткое замыкание.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

  • ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
  • DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
  • 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
  • hFe – проверка транзисторов.
  • >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
  • Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
  • DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Измерение сопротивления провода

Это самый простой режим работы – по сути надо взять провод, для которого надо провести измерение сопротивления и прикоснуться щупами мультиметра к его концам.

Измерение сопротивления происходит благодаря источнику питания, который есть внутри мультиметра – прибор измеряет его напряжение и силу тока в цепи, а затем по закону Ома высчитывает сопротивление.

Нюансов при измерении сопротивления два:

  1. Мультиметр показывает сумму сопротивлений измеряемого провода вместе с щупами, которыми к нему прикасаются. Если нужны точные значения, то изначально должны измеряться провода щупов и потом полученный результат вычитаться из общего.
  2. Заранее сложно прикинуть примерное сопротивление провода, поэтому измерения желательно производить понижая чувствительность прибора.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

Если в этом случае выставить предел измерения в 200 Вольт, то есть вероятность испортить прибор.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще. Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет. Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

  1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
  2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
  3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Как измерить силу тока тестером - советы электрика

Прибор для измерения силы тока. Как измерить силу тока мультиметром

Здравствуйте, уважаемые читатели сайта sesaga.ru. Ток или силу тока определяют количеством электронов, проходящих через точку или элемент схемы в течение одной секунды.

Так, например, через нить накала горящей лампы накаливания карманного фонаря ежесекундно проходит около 2 000 000 000 000 000 000 (два триллиона) электронов.

Однако на практике измеряется не количество электронов, а их движение, выраженное в амперах (А).

Обратите внимание

Ампер – это единица электрического тока, которую так назвали в честь французского физика и математика А. Ампера изучавшего взаимодействие проводников с током. Экспериментально установлено, что при токе в 1А через точку или элемент схемы проходит около 6 250 000 000 000 000 000 электронов.

Помимо ампера применяют и более мелкие единицы силы тока: миллиампер (мA), равный 0,001 А, и микроампер (мкA), равный 0,000001 А или 0,001 мА. Следовательно: 1 А = 1000 мА = 1 000 000 мкА.

1. Прибор для измерения силы тока

Как и напряжение, ток бывает постоянный и переменный. Приборы, служащие для измерения тока, называют амперметрами, миллиамперметрами и микроамперметрами. Так же, как и вольтметры, амперметры бывают стрелочными и цифровыми.

На электрических схемах приборы обозначаются кружком и буквой внутри: А (амперметр), мА (миллиамперметр) и мкА (микроамперметр). Рядом с условным обозначением амперметра указывается его буквенное обозначение «» и порядковый номер в схеме. Например. Если амперметров в схеме будет два, то около первого пишут «PА1», а около второго «PА2».

Для измерения тока амперметр включается непосредственно в цепь последовательно с нагрузкой, то есть в разрыв цепи питания нагрузки.

Таким образом, на время измерения амперметр становится как бы еще одним элементом электрической цепи, через который протекает ток, но при этом в схему амперметр никаких изменений не вносит.

На рисунке ниже изображена схема включения миллиамперметра в цепь питания лампы накаливания.

Также надо помнить, что амперметры выпускаются на разные диапазоны (шкалы), и если при измерении использовать прибор с меньшим диапазоном по отношению к измеряемой величине, то прибор можно повредить. Например. Диапазон измерения миллиамперметра составляет 0…300 мА, значит, силу тока измеряют только в этих пределах, так как при измерении тока свыше 300 мА прибор выйдет из строя.

2. Измерение силы тока мультиметром

Измерение силы тока мультиметром практически ни чем не отличается от измерения обыкновенным амперметром или миллиамперметром.

Разница состоит лишь в том, что у обычного прибора всего один диапазон измерения, рассчитанный на определенную максимальную величину тока, тогда как у мультиметра диапазонов несколько, и перед измерением приходится определять каким из диапазон пользоваться в данный момент.

Обычные мультиметры, не профессиональные, рассчитаны на измерение постоянного тока и имеют четыре поддиапазона, что на бытовом уровне вполне достаточно. У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: 2m, 20m, 200m, 10А. Например. На пределе «20m» можно измерять постоянный ток в диапазоне 0…20 мА.

Для примера измерим ток, потребляемый обычным светодиодом. Для этого соберем схему, состоящую из источника напряжения (пальчиковой батарейки) GB1 и светодиода VD1, а в разрыв цепи включим мультиметр РА1. Но перед включением мультиметра в схему подготовим его к проведению измерений.

Измерительные щупы вставляем в гнезда мультиметра, как показано на рисунке:

красный щуп называют плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;
черный щуп является минусовым или общим и вставляется он в гнездо, напротив которого написано «СОМ». Относительно этого щупа производятся все измерения.

Важно

В секторе измерения постоянного тока выбираем предел «2m», диапазон измерения которого составляет 0…2 мА. Подключаем щупы мультиметра согласно схеме и затем подаем питание. Светодиод загорелся, и его потребление тока составило 1,74 мА. Вот, в принципе, и весь процесс измерения.

Однако этот вариант измерения подходит тогда, когда величина потребления тока известна. На практике же часто возникает ситуация, когда необходимо измерить ток на каком-либо участке цепи, величина которого неизвестна или известна приблизительно. В таком случае измерение начинают с самого высокого предела.

Предположим, что потребление тока светодиодом неизвестно. Тогда переключатель переводим на предел «200m», который соответствует диапазону 0…200 мА, и после этого щупы мультиметра включаем в цепь.

Затем подаем напряжение и смотрим на показания мультиметра. В данном случае показания тока составили «01,8», что означает 1,8 мА. Однако нолик впереди указывает на то, что можно снизиться на предел «20m».

Отключаем питание. Переводим переключатель на предел «20m». Включаем питание и опять производим измерение. Показания составили 1,89 мА.

Часто бывает ситуация, когда при измерении тока или напряжения на индикаторе появляется единица. Единица говорит о том, что выбран низкий предел измерения и он меньше величины измеряемого параметра. В этом случае необходимо перейти на предел выше.

Также может возникнуть момент, когда измеряемый ток выше 200 мА и необходимо перейти на предел измерения «10А». Однако здесь есть нюанс, который надо запомнить.

Помимо того, что переключатель переводится на предел «10А», еще также необходимо переставить плюсовой (красный) щуп в крайнее левое гнездо, напротив которого стоит цифро-буквенное значение «10А», указывающее, что это гнездо предназначено для измерения больших токов.

И еще совет. Возьмите за правило: когда закончите все измерения на пределе «10А» сразу же переставляйте плюсовой (красный) щуп на свое штатное место. Этим Вы сбережете себе нервы, щупы и мультиметр.

Ну вот, в принципе и все, что хотел сказать об измерении тока мультиметром. Главное понимать, что при измерении напряжения вольтметр подключается параллельно нагрузке или источнику напряжения, тогда как при измерении силы тока амперметр включается непосредственно в цепь и через него протекает ток, которым питаются элементы схемы.

Ну и в качестве закрепления прочитанного предлагаю посмотреть видеоролик, в котором на примере схем рассказывается об измерениях напряжения и силы тока мультиметром.

Удачи!

Источник: https://sesaga.ru/pribor-dlya-izmereniya-sily-toka-kak-izmerit-silu-toka-multimetrom.html

Как измерять силу тока в электрической цепи

Для измерения силы тока применяется измерительный прибор, который называется Амперметр. Силу тока приходится измерять гораздо реже, чем напряжение или сопротивление, но, тем не менее, если нужно определить потребляемую мощность электроприбором, то без зная величины потребляемого ним тока, мощность не определить.

Ток, как и напряжение, бывает постоянным и переменным и для измерения их величины требуются разные измерительные приборы. Обозначается ток буквой I, а к числу, чтобы было ясно, что это величина тока, приписывается буква А. Например, I=5 A обозначает, что сила тока в измеренной цепи составляет 5 Ампер.

Совет

На измерительных приборах для измерения переменного тока перед буквой А ставится знак “~“, а предназначенных для измерения постоянного тока ставится ““. Например, –А означает, что прибор предназначен для измеренная силы постоянного тока.

О том, что такое ток и законы его протекания в популярной форме Вы можете прочитать в статье сайта «Закон силы тока». Перед проведением измерений настоятельно рекомендую ознакомиться с этой небольшой статьей. На фотографии Амперметр, рассчитанный на измерение силы постоянного ток величиной до 3 Ампер.

Схема измерения силы тока Амперметром

Согласно закону, ток по проводам течет в любой точке замкнутой цепи одинаковой величины. Следовательно, чтобы измерять величину тока, нужно прибор подключить, разорвав цепь в любом удобном месте.

Надо отметить, что при измерении величины тока не имеет значение, какое напряжение приложено к электрической цепи.

Источником тока может быть и батарейка на 1,5 В, автомобильный аккумулятор на 12 В или бытовая электросеть 220 В или 380 В.

На схеме измерения также видно, как обозначается амперметр на электрических схемах. Это прописная буква А обведенная окружностью.

Приступая к измерению силы тока в цепи необходимо, как и при любых других измерениях, подготовить прибор, то есть установить переключатели в положение измерения тока с учетом рода его, постоянного или переменного. Если не известна ожидаемая величина тока, то переключатель устанавливается в положение измерения тока максимальной величины.

Как измерять потребляемый ток электроприбором

Для удобства и безопасности работ по измерению потребляемого тока электроприборами необходимо сделать специальный удлинитель с двумя розетками. По внешнему виду самодельный удлинитель ничем не отличается от обыкновенного удлинителя.

Но если снять крышки с розеток, то не трудно заметить, что их выводы соединены не параллельно, как во всех удлинителях, а последовательно.

Обратите внимание

Как видно на фотографии сетевое напряжение подается на нижние клеммы розеток, а верхние выводы соединены между собой перемычкой из провода с желтой изоляцией.

Все подготовлено для измерения. Вставляете в любую из розеток вилку электроприбора, а в другую розетку, щупы амперметра. Перед измерениями, необходимо переключатели прибора установить в соответствии с видом тока (переменный или постоянный) и на максимальный предел измерения.

Как видно по показаниям амперметра, потребляемый ток прибора составил 0,25 А. Если шкала прибора не позволяет снимать прямой отсчет, как в моем случае, то необходимо выполнить расчет результатов, что очень неудобно.

Так как выбран предел измерения амперметра 0,5 А, то чтобы узнать цену деления, нужно 0,5 А разделить на число делений на шкале. Для данного амперметра получается 0,5/100=0,005 А. Стрелка отклонилась на 50 делений.

Значит нужно теперь 0,005×50=0,25 А.

Как видите, со стрелочных приборов снимать показания величины тока неудобно и можно легко допустить ошибку. Гораздо удобнее пользоваться цифровыми приборами, например мультиметром M890G.

На фотографии представлен универсальный мультиметр, включенный в режим измерения переменного тока на предел 10 А. Измеренный ток, потребляемый электроприбором составил 5,1 А при напряжении питания 220 В. Следовательно прибор потребляет мощность 1122 Вт.

У мультиметра предусмотрено два сектора для измерения тока, обозначенные буквами А– для постоянного тока и А~ для измерения переменного. Поэтому перед началом измерений нужно определить вид тока, оценить его величину и установить указатель переключателя в соответствующее положение.

Розетка мультиметра с надписью COM является общей для всех видов измерений. Розетки, обозначенные mA и 10А предназначены только для подключения щупа при измерении силы тока. При измеряемом токе менее 200 мA штекер щупа вставляется в розетку mA, а при токе величиной до 10 А в розетку 10А.

Внимание, если производить измерение тока, многократно превышающего 200 мА при нахождении вилки щупа в розетке mA, то мультиметр можно вывести из строя.

Если величина измеряемого тока не известна, то измерения нужно начинать, установив предел измерения 10 А. Если ток будет менее 200 мА, то тогда уже переключить прибор в соответствующее положение. Переключение режимов измерения мультиметра допустимо делать только обесточив измеряемую цепь.

Рассчет мощности электроприбора по потребляемому току

Зная величину тока, можно определить потребляемую мощность любого потребителя электрической энергии, будь то лампочка в автомобиле или кондиционер в квартире.

Достаточно воспользоваться простым законом физики, который установили одновременно два ученых физика, независимо друг от друга. В 1841 году Джеймс Джоуль, а в 1842 году Эмиль Ленц.

Этот закон и назвали в их честь – Закон Джоуля – Ленца.

гдеP – мощность, измеряется в ваттах и обозначается Вт;U – напряжение, измеряется в вольтах и обозначается буквой В;I – сила ток, измеряется в амперах и обозначается буквой А.

Рассмотрим, как посчитать потребляемую мощность на примере:
Вы измеряли ток потребления лампочки фары автомобиля, который составил 5 А, напряжение бортовой сети составляет 12 В. Значит, чтобы найти потребляемую мощность лампочкой нужно напряжение умножить на ток.

P=12 В×5 А=60 Вт. Потребляемая лампочкой мощность составила 60 Вт.

Важно

Вам надо определить потребляемую мощность стиральной машины. Вы измеряли потребляемый ток, который составил 10 А, следовательно, мощность составит: 220 В×10 А=2,2 кВт. Как видите все очень просто.

Источник: https://YDoma.info/tehnologii-remonta/izmereniya/izmereniya-sily-toka.html

Как измерить силу тока?

Пусть далеко не каждому из нас уготована судьба электрика, но знание того, как измеряется сила тока, может быть таким же базовыми, как и навыки работы с компьютером для рядового пользователя ПК.

Вы же не зовете компьютерного специалиста для того, чтобы отправить e-mail или скачать программу? Точно также и правильное подключение электроприборов, замена пробок в квартире, автоматических выключателей, подбор проводки и многое другое скоро для вас станет не менее элементарным делом, удели вы не более 10 минут на прочтение статьи.

1

Определение силы тока теоретическим способом

Для того, чтобы измерить силу тока, совсем не обязательно лезть в электрическую схему прибора. Если мы говорим о бытовых вещах – абсолютно все они имеют необходимую техническую характеристику на бирках или наклейках на своем корпусе.

Теперь нам остается только поделить мощность (для нашего конкретного чайника это 1500 Вт) на напряжение в бытовых сетях (220 В). В данном конкретном примере мы получим 6,8 Ампер (А). Это и есть сила тока. Проверьте сами, это крайне простая арифметика!

И что нам это дает:

  • Не стоит подключать много электрических приборов в одну розетку, рекомендуемая длительная нагрузка для обычной домашней розетки не более 10 А.
  • Если в вашей квартире часто “выбивают пробки”, возможно, проблема в том, что вы включаете слишком много приборов. Попробуйте посчитать их суммарный ток и сравнить с цифрой на защитной пробке или автомате.
  • Сила тока напрямую влияет на выбор сечения проводника, определяется элементарным способом по таблицам.

2

Измерение силы тока специальным прибором

Сила тока измеряется таким прибором, как Амперметр, на их табло гордо красуется большая буква “А”.

Важно понимать, что ток может быть переменным, обозначается волнистой линией “~” и постоянным, обозначается прямой линией “-”. Род тока, который измеряет прибор, также указан у него на табло.

Бытовая электрическая сеть 220 В – сеть переменного тока. Все, что питается от батареек, как правило, постоянный ток.

Самые простые Амперметры, которые вы возможно найдете на барахолках или у дедушки в гараже, мало того, что аналоговые со стрелками, так еще и, зачастую, могут измерить только определенный род тока.

Правильное подключение Амперметра – последовательно с измеряемой нагрузкой и никак по другому, иначе мы провоцируем Короткое Замыкание (К.З.). Для постоянного тока также может быть важной полярность включения (плюс-минус).

Впрочем, использовать сегодня Амперметр – нечто сродни архаизму, ведь есть такие замечательные приборы, как Мультиметры. Приставка “мульти” говорит сама за себя – многометр, если говорить простым языком. Он может мерить буквально все, когда дело касается электрических величин, просто переключите его на силу тока и “вуаля”.

Ошибись вы с подключением – можно спровоцировать К.З., которое может красиво вспыхнуть и сжечь прибор или выбить пробки в квартире. И хорошо, если отделаетесь легким испугом, а ведь вполне можно получить и ожог. Никогда не забывайте, что электрический ток опасен.

3

Самый безопасный способ измерения электрического тока

Практически в любом магазине электротехники можно купить такой прибор, как Токоизмерительные Клещи.

Принцип измерения до невероятного прост и безопасен: ток, протекающий через проводник, излучает вокруг себя электромагнитное поле, а это поле тем сильнее, чем сильнее сам ток.

Так почему бы не мерить это поле, а не лезть в электрическую схему с прибором. Просто замечательный вариант, не так ли?

Конечно, не везде можно подлезть именно клещами. Тем более, что работает этот способ только для переменного тока. Не говоря уже о том, мерить необходимо каждый проводок по отдельности, ведь “соседи” со своим электрическим полем вокруг себя будут сильно мешать вычислять правильную токовую нагрузку.

.

Совет

Измерение силы тока – дело нехитрое. Главное помнить про технику безопасности и правильно подключить прибор в схему.

 Современные цифровые приборы позволяют не только очень точно определить величину тока, но и вычислять ее бесконтактным способом при помощи Токоизмерительных Клещей.

Зная силу тока можно не только более грамотно подключать в сеть электрические приборы, но и заменять автоматику и вычислять допустимое сечение проводника.

Источник: https://sovetclub.ru/kak-izmerit-silu-toka

Как измерить силу тока мультиметром? Подготовка и измерение мультиметром

Домашний уют 7 августа 2017

Выяснение информации о причине поломки электронных и бытовых приборов всегда начинается с измерения их параметров и проверки каждой детали.

Для этой цели используют различные приспособления, способные замерить силу тока, сопротивление и вольтаж.

Можно пользоваться отдельными аппаратами: например, вольтметром или амперметром, но лучше для такой проверки иметь под рукой комплексный прибор для измерений – мультиметр. Как измерить силу тока мультиметром и что это за прибор?

В продаже встречаются два основных типа мультиметров: аналоговые и цифровые. У каждого из них есть свои достоинства и недостатки. Аналоговая модель достаточно дешевая, надежная и долговечная в использовании, но такой инструмент дает большую погрешность при измерении параметров.

К тому же им достаточно неудобно пользоваться: новичкам будет трудно сориентироваться в замерах из-за разных градаций на шкале индикаторов у каждой отдельно взятой модели (этим недугом особенно страдают аналоговые приборы, сделанные в странах Азии).

Тем, кому важна точность в замерах, кто не хочет долго копаться в инструкции, чтобы понять, за что отвечают индикаторы на устройстве, и кому вопрос цены не так важен, как удобство использования, стоит озаботиться покупкой цифрового варианта аппарата.

Как уже было сказано, мультиметр соединяет в себе несколько приборов одновременно. Один из способов его применения – это замер силы тока. Он поможет определить этот параметр электрической сети в аккумуляторе, розетке, блоке питания персонального компьютера или зарядного устройства. С помощью такого устройства можно замерить силу тока в электрической цепи с постоянным или переменным током.

Обратите внимание

Как измерить силу тока мультиметром? Чтобы понять принцип работы аппарата, нужно вначале разобраться с таким вопросом, как работа его индикаторов и разъемов. Следует понять, для чего они нужны и как вообще используются во время проведения замеров.

В любой модели мультиметра можно найти два отдельных вывода и несколько гнезд под штекеры. Гнезд может быть от 2 до 4, на приборах старой конструкции их несколько больше.

Вывод черного цвета используется для замера «минус» параметра сети, красный, соответственно, для «плюса».

Перед началом работы фиксируем черный щуп в гнезде с пометкой «-», красный – «+». Если есть дополнительные гнезда, то они обычно предназначены для измерений силы тока в разных диапазонах: например, разъем с пометкой “мА” для замера силы тока до 1 ампера, с меткой “А” – для проверки этого параметра в диапазоне от 1 до 10 А и т. д.

Также на аппарате может быть несколько переключателей. Их предназначение схоже по своему принципу работы с гнездами для щупов – они нужны для смены проверяемых диапазонов вольтажа и сопротивления.

Как используется мультиметр для замера силы тока?

Для того чтобы получить ответ на вопрос, как измерить силу тока мультиметром (тем, кто успел подзабыть уроки физики, напоминаем, что этот параметр электрической сети измеряется в Амперах), нужно для начала установить измерительные щупы в соответствующие разъемы.

Далее выбираем сеть, которую мы планируем измерять, то есть сеть с постоянным или переменным током. В аналоговых моделях для этой цели устанавливаем тумблер в необходимое положение, а на цифровом приборе нажимаем соответствующую кнопку для выбора нужной сети.

Перед проверкой также надо знать напряжение проверяемого электрического прибора. Этот параметр фиксируется на мультиметре с помощью все того же переключателя или клавиши. После начальной подготовки следует сама проверка: щупами прикасаемся к плюсовым и минусовым выводам проверяемого устройства.

При правильных настройках мультиметра информацию о силе тока в сети можно будет увидеть на индикаторе или циферблате прибора для проверки.

При измерении силы тока есть отдельные нюансы, касающиеся замеров параметра у определенных устройств, приборов и электрических цепей.

Измерение силы тока в аккумуляторах

Перед тем как измерить силу тока аккумулятора мультиметром, устанавливаем максимально допустимые значения проверяемых параметров на самом приборе.

Затем параллельно подключаем выводы тестера к проверяемому устройству: черный – к “минусу”, красный – к “плюсу”. Время проверки – минимальное.

При появлении ожидаемой информации на экранной панели прибора щупы надо сразу же отключить, ведь в результате такой процедуры происходит короткое замыкание, которое очень негативно влияет на дальнейшую работу источника питания.

Видео по теме

Замер силы тока в электрической розетке

Первое важное правило того, как измерить силу тока мультиметром в розетке: нельзя делать проверку работы розетки напрямую. Если вы подключите измерительный прибор без нагрузочных электронных устройств, то вы его попросту сожжете.

То есть в цепь «мультиметр-розетка» между ними вставляется электрический прибор: например, мультиметр-лампочка-розетка. После правильного последовательного соединения делаем замеры силы тока в цепи.

Затягивать проверку на длительный период не стоит, желательно, чтобы процедура по времени была не дольше 10-15 секунд.

Проверка силы тока в зарядном устройстве

Измерить силу тока зарядного устройства мультиметром легко и просто. Для этого при замерах, чтобы не сжечь мультиметр, опять же ставим максимальные значения проверяемого параметра на измерительном приборе.

Также переводим аппарат в режим работы с сетями с постоянным током. Затем подключаем прибор к зарядному устройству в режиме проверки силы тока: один из щупов подсоединяем к проводу, идущему к зарядному устройству, на месте разрыва.

Чтобы не повредить источник питания и тестер, делаем замеры как можно быстрее.

Замер силы тока в цепях с переменным током

Измерить силу переменного тока мультиметром рекомендуется следующим образом:

  • Сам мультиметр подключается через место разрыва цепи.
  • Тестер выставляем на максимальный диапазон проверки нужного параметра.
  • Затем черный щуп соединяем с «минусовым» проводом.
  • После на короткий срок времени прикасаемся красным щупом к плюсовому кабелю или клемме.
  • После считывания параметров силы тока сразу же отключаем красный щуп.

Стоит отметить тот факт, что не все тестеры для комплексной проверки могут работать в сетях с переменным током. Если для вас важен именно этот параметр для проверки, то перед покупкой обязательно выясните, сможет ли приобретаемый мультиметр работать с сетями данного типа. Потому, что не все приборы позволяют измерить силу тока в цепи мультиметром.

Проверка силы тока в блоках питания электрических приборов

Измерить силу тока блока питания мультиметром также можно через разрыв электрической цепи. После подключения щупов к гнездам тестера черный щуп подключаем к минусовой клемме блока питания, а “плюсовой” к специально сделанному месту разрыва сети, то есть к “плюсовому” кабелю, идущему от блока питания. После получения информации отключаем мультиметр.

Общая информация о проверке силы тока в электрических цепях с использованием мультиметра

Главное отличие измерения силы тока в цепи мультиметром от замеров сопротивления и напряжения заключается в способе подключения тестового прибора: он соединяется с электрической цепью не параллельным, а последовательным способом. То есть прибор подключают в специально созданном месте разрыва кабеля. Если устройством хотят воспользоваться для проверки мультифазной цепи (например, трехфазной), то такой разрыв делается для каждой отдельной фазы.

Замер параметров мультиметром в сетях с постоянной силой тока

Как измерить силу постоянного тока мультиметром? Замер силы тока в данных сетях практически ничем не отличается от проверки этого же параметра в сетях с переменным током. Важно правильно выбрать тип проверяемой сети на мультиметре, а остальные действия идентичны процедурам проверки силы тока для сетей вышеописанного типа.

Несколько полезных рекомендаций по работе с мультиметром

  • При работе с устройством аналогового типа во время замеров, когда важны точные результаты, желательно держать прибор в горизонтальном положении: если мультиметр стоит вертикально или скособочен, то информация на индикаторе может быть искаженной и неправдивой.
  • Для получения достоверной информации перед каждым использованием прибор должен проходить калибровку. Сделать ее очень просто: достаточно соединить щупы между собой и потенциометром.
  • При неизвестных параметрах проверяемого устройства стоит выставить на мультиметре начальные значения на максимально допустимый уровень, чтобы не сжечь тестер.
  • Если вам предстоит проверять приборы с мелкими деталями, то стоит приобрести дополнительный комплект выводов с тонкими, игольчатыми щупами. Если нет под рукой тонких щупов, можно воспользоваться вспомогательными подручными средствами: например, распрямленной скрепкой, к которой с помощью провода прикручивается щуп.

Как измерить силу тока мультиметром? Для выполнения такой простой задачи надо иметь рабочий прибор и определенный запас знаний.

Ведь каждый предмет имеет свои особенности измерения. Мультиметр очень прост в использовании и не представляет никакой угрозы для жизни. Но все-таки детям его давать не рекомендуется.

Источник: fb.ru

Источник: https://monateka.com/article/242399/

Как правильно пользоваться цифровым мультиметром

Мультиметр является самым распространенным прибором для электротехнических измерений. Он позволяет быстро определять величину силы тока, напряжения и сопротивления, эффективно прозванивать цепь на целостность.

С его помощью радиолюбители могут проверять диоды, транзисторы и другие радиодетали. Некоторые дорогие модели могут измерять емкость конденсаторов, индуктивность катушек, температуру и другие важные параметры в электротехнике. В данной статье мы остановимся на наиболее востребованных бытовых функциях и расскажем, как правильно пользоваться мультиметром в домашней электросети.

Мы не будем рассматривать стрелочные аналоговые мультиметры, поскольку цифровые мультиметры с жидкокристаллическим экраном более удобны и полностью исключают ошибки при снятии показаний.

Устройство цифрового мультиметра

В качестве примера рассмотрим бюджетную модель DT838. Изучив принципы её функционирования, вы сможете легко работать и с другими мультиметрами. Различия могут встретиться только в нанесенных значках, пределах и видах измерений, наличии дополнительных функций. На лицевой панели модели DT838 расположены ЖК индикатор, разъемы для подключения щупов и переключатель режимов.

Специальные метки задают контролируемую величину для переключения и верхний предел её измерения. Однородные режимы расположены рядом и объединены в группы, как показано на представленной ниже схеме:

В некоторых “продвинутых” моделях мультиметров предел измерений устанавливается автоматически. Достаточно выбрать переключателем тип контролируемой величины. Основные обозначения на лицевой панели (могут отличаться в других моделях):

  • ~ или АС – характеристики переменного тока;
  • ⎓ или DС – характеристики постоянного тока;
  • A – сила тока в амперах;
  • V – напряжение в вольтах;
  • Ω или Ohm – сопротивление в омах;
  • Hz – частота в герцах;
  • С или F – емкость в фарадах;
  • L – индуктивность в генри;
  • μ (микро 10-6), m (мили 10-3), k (кило 103), M (мега 106) – приставки, обозначающие кратные величины.

Пример расшифровки некоторых обозначений: ⎓ mA – величина постоянного тока в миллиамперах, ACV – величина напряжения переменного тока в вольтах, Ω 2k – измерение сопротивления величиной до 2000 Ом.

Как пользоваться щупами мультиметра

Оголенными наконечниками щупов вы будете касаться контактов проводов, выключателей, розеток и т.д. Для щупов предусмотрены три специальных гнезда на лицевой панели.

Порядок подключения приведен на представленной ниже схеме. Подключение по цветам требуется только для измерений в сети постоянного тока (черный — минус, красный — плюс).

Для переменного тока порядок подключения не имеет значения.

В процессе измерения не прикасайтесь к оголенным участкам щупов. Всегда проверяйте, правильно ли вставлены щупы в разъемы на лицевой панели. Учтите, что неумелое использование щупов может стать причиной короткого замыкания в случае касания нескольких точек электросхемы действующего устройства.

Как измерять мультиметром

Всегда контролируйте уровень заряда батареи мультиметра, поскольку низкий заряд может исказить измерения. После завершения работы всегда выключайте прибор, переводя переключатель в положение Off.

Если вы даже приблизительно не представляете определяемую величину тока или напряжения, всегда устанавливайте максимальный предел измерения.

После этого вы сможете выбрать более подходящий по верхнему значению режим прибора и получить более точный результат.

Вы должны четко представлять, как правильно пользоваться цифровым мультиметром для измерения различных электрических величин. Для измерения силы тока в разрыв цепи следует подключаться последовательно. Для измерения напряжения и сопротивления – параллельно нагрузке. Чтобы измерить сопротивление, необходимо также отключить источник питания.

Как измерить напряжение мультиметром

Для данного режима не требуются какие-либо переключения в цепи, поэтому его просто реализовать. Главное правильно оценить приблизительную величину и вид измеряемого напряжения.

Например, для измерения напряжения в бытовой розетке установите режим ACV 750, красный щуп вставьте в гнездо VΩmA, а черный — в COM.

После этого остается коснуться наконечниками клемм розетки и зафиксировать показания прибора.

Как измерить силу тока мультиметром

Бюджетные модели мультиметров позволяют измерять только силу постоянного тока. Для начала вам следует правильно установить щупы: для тока до 200 мА красный щуп нужно вставить в гнездо VΩmA, для тока от 200 мА до 10 А – в гнездо 10A.

Если ошибетесь с силой тока в гнезде VΩmA, сработает защита предохранителя, который придется заменить. В гнезде 10A защита не предусмотрена, поэтому не пользуйтесь данным режимом дольше 15 секунд. Предел измерения устанавливайте с запасом.

После этого разъедините цепь и подключитесь мультиметром последовательно.

Как измерить сопротивление мультиметром

Для определения активного сопротивления элемента необходимо отключить его от цепи и подключить мультиметр параллельно. В отличие от рассмотренных выше случаев, превышение выбранного предела измерений не выведет прибор из строя. В этом случае на экране просто появится значение единицы.

Как прозвонить цепь мультиметром

Установите переключатель в режим прозвонки и замкните щупы — устройство должно запищать и вывести показание близкое к нулю. Это необходимо для проверки работоспособности мультиметра.

В случае целостности тестируемой цепи прибор подаст звуковой сигнал и высветит величину сопротивления. При обрыве цифры на экране будут слишком большими или просто выведется единица.

Некоторые модели выводят аббревиатуру “O.L.“

Как проверить работу мультиметра

Для этого достаточно подключить параллельно к розетке вольтметр и сверить показания приборов. Для проверки измерения силы тока снимите показания постоянной нагрузки мультиметром и амперметром. Для проверки измерения сопротивления сравните с нанесенной маркировкой величину любого сопротивления.

Единица на дисплее прибора означает, что вы неправильно выставили предел. Если минус, значит нужно поменять клеммы местами. Если загорелась батарейка — её нужно заменить в приборе.

Источник: http://slgaz.com/2015/02/kak-polzovatsya-multimetrom.html

Как измерить силу переменного или постоянного тока

Январь 22, 2014

20522 просмотров

Многие помнят из школьной физики закон Ома: сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

СИЛА ТОКА является количественной характеристикой электрического тока- это физическая величина, равная количеству электричества, протекающего через сечение проводника за единицу времени. Измеряется в амперах.

Для электропроводки в квартире сила тока  играет огромную роль, потому что исходя из максимально возможного значения для отдельной линии, идущей от электрощита зависит сечение проводника и величина максимального тока автоматического выключателя, защищающего электрический кабель от повреждений в случае возникновения короткого замыкания или токов перегрузки.

Поэтому, если не правильно выбрано сечение и автоматический выключатель- его будет просто выбивать, а заменить его на более мощный просто не получится.

Например, самые распространенные провода и кабеля в электропроводке сечением 1.5 квадратных миллиметра- из меди или 2.5- из алюминия. Они рассчитаны на максимальный ток 16 Ампер или подключение  мощности не более 3 с половиной киловатт.

Важно

Если Вы подключите мощные электропотребители превышающие эти пределы, то просто заменить автомат на 25 А нельзя- не выдержит электропроводка и придется от щита перекладывать медный кабель сечением 2. 5 кв.

мм, который рассчитан на максимальный ток 25 А.

Единицы измерения мощности электрического тока

Кроме Амперов, Мы часто сталкиваемся с понятием мощности электрического тока. Эта величина показывает работу тока, совершенную в единицу времени.

Мощность равняется отношению совершенной работы ко времени, в течение которого она была совершена. Мощность измеряется в Ваттах и обозначается буквой Р.

Высчитывается по формуле  P  =  А х B, т. е.

для того что бы узнать мощность- необходимо величину напряжения электросети умножить на потребляемый ток, подключенными к ней электроприборами, бытовой техникой, освещением и т. д.

На электропотребителях часто на табличках или в паспорте только указывается потребляемая мощность, зная которую легко можно высчитать ток. Например, потребляемая мощность телевизором 110 Ватт.

Что бы узнать величину потребляемого тока- делим мощность на напряжение 220 Вольт и получаем 0. 5 А.
Но учтите, что это максимальная величина, в реальности она может быть меньше т. к.

телевизор на низкой яркости и при других условиях будет меньше расходовать электроэнергии.

Приборы для измерения электрического тока

Для того что бы узнать реальный расход электроэнергии с учетом работы в разных режимах для электроприборов, бытовой техники и т. п. — нам понадобятся электроизмерительные приборы:

  1. Амперметр— хорошо всем знакомый с практических уроков физики в школе (рисунок 1). Но в быту и профессионалами они не используются из-за непрактичности.
  2. Мультиметр— это электронное устройство выполняет многоразличных замеров, в том числе и силы тока (рисунок 2). Очень широко распространен, как среди электриков так и в быту. Как с его помощью измерять силу тока Я уже рассказывал в этой статье.
  3. Тестер— то же самое практически, что и мультиметр, но без использования электронники со стрелкой, которая указывает величину измерения по делениям на экране. Сегодня редко можно встретить, но они широко использовались в советское время.
  4. Измерительные клещи электрика (рисунок 3), именно ими Я пользуюсь в своей работе, потому что они не требуют разрыва проводника для измерения, нет необходимости лезть под напряжение и отключать нагрузку. Ими измерять одно удовольствие- быстро и легко.

Как правильно измерять силу тока

Для того что бы измерить силу  для потребителей постоянного тока, необходимо  один зажим от амперметра, тестера или мультиметра присоединить к плюсовой клемме  аккумулятора или  проводу от блока питания или трансформатора, а второй зажим- к проводу идущему к потребителю и после включения режима измерения постоянного тока с запасом по верхнему максимальному пределу- делать замеры.

Будьте аккуратны при размыкании работающей цепи возникает дуга, величина которой возрастает вместе с силой тока.

Для того что бы измерить ток для потребителей подключаемых напрямую в розетку или к электрическому кабелю от домашней электросети,  измерительное устройство переводится в режим измерения переменного тока  с запасом по верхнему пределу. Далее тестер или мультиметр включаются в разрыв фазного провода. Что такое фаза читаем в этой статье.

Все работы необходимо проводить только после снятия напряжения.

После того как все готово, включаем и проверяем силу тока. Только следите, что бы Вы не касались оголенных контактов или проводов.

Совет

Согласитесь, что выше описанные методы очень не удобны и да же опасны!

Я уже давно в своей профессиональной деятельности электрика пользуюсь для измерения силы тока токоизмерительными клещами (на картинке справа). Они не редко идут в одном корпусе с мультиметром.

Мерить ими просто- включаем и переводим в режим измерения переменного тока, затем разводим находящиеся сверху усы и пропускаем во внутрь фазный провод, после этого следим что бы они плотно прилегли к друг другу и производим измерения.

Как видите- быстро, просто и можно измерять силу тока под напряжением данным способом, только будьте аккуратны не закоротите в электрощите случайно соседние провода.

Только помните, что для правильного замера- нужно делать обхват только одного фазного провода, а если обхватить цельный кабель, в котором вместе идут фаза и ноль- измерения провести будет не возможно!

Источник: http://jelektro.ru/elektricheskie-terminy/kak_izmerit_tok.html

Измерение силы тока и напряжения при помощи мультметра

Практически каждому человеку хотя бы раз в жизни приходилось решать вопрос, как измерить напряжение в розетке, на определенных проводах или узнать силу тока в цепи.

Конечно, для определения каждого параметра электричества требуется определенный прибор. Для измерения напряжения (к примеру, чтобы проверить розетку) можно использовать вольтметр.

Прибор, измеряющий силу постоянного тока (как, собственно, и переменного), называется амперметром, а сопротивления — омметром. А что же такое мультиметр?

Если дословно, то приставка «мульти» обозначает «много». Значит, подобным прибором можно померить много величин — и это действительно так.

При помощи этого устройства (его еще называют тестером) можно измерить не только напряжение, силу и сопротивление.

Также в него могут входить функции поиска короткого замыкания, измерение емкости конденсатора, коэффициента усиления транзисторов и даже температуры воздуха или поверхности.

Но каким же образом производится измерение силы тока? Ведь не может быть, чтобы устройство само понимало, какая величина подлежит проверке. Конечно, необходимо повернуть ручку в нужное положение и правильно подключить щупы. А как это сделать — сейчас попробуем понять.

Бюджетный вариант тестера

Как измерить напряжение?

Перед тем, как проверить напряжение в розетке мультиметром, необходимо правильно подключить щупы к устройству. Черный провод подключается в черное гнездо, помеченное как «СОМ», а красный — в гнездо с пометкой «V Ω mA».

Далее, чтобы измерить напряжение в сети, требуется выставить необходимое значение на регуляторе. Если измеряется прямая величина, то нужно найти диапазон DCV, а измерение переменной — выставив на ACV, а после выбрать необходимое значение напряжения с расчетом, чтобы оно было выше измеряемого. Если измеряемая величина неизвестна, то необходимо выставить максимальное значение.

Для измерения величины тока, т.е. напряжения в сети, необходимо подключить щупы параллельно источнику, т.е. при измерениях в розетке один из них подключается на фазный контакт, а другой — на нулевой.

При измерениях прямой величины красный щуп должен подключаться на плюс, а черный — на минус. Конечно, если мультиметр цифровой, т.е.

Обратите внимание

с электронным дисплеем, возможно и обратное подключение, на экране высветится то же значение, только со знаком минус в начале.

А вот с аналоговым прибором (стрелка со шкалой) подобное измерение постоянного тока не пройдет. При неправильном подключении он просто ничего не покажет.

Сопротивление

При измерении сопротивления, равно как и при прозвонке цепи на целостность или короткое замыкание, щупы подключаются так же, как и в предыдущем случае. Переключатель на лицевой панели мультиметра должен быть выставлен на необходимые показатели диапазона, который отмечает значок сопротивления — омега (Ω).

Если необходимо проверить работоспособность лампы или наличие разрыва в цепи, можно воспользоваться функцией прозвона. В том же диапазоне сопротивления имеется значок в виде точки и уходящих от нее вправо черточек.

Это обозначение звукового сигнала. При переключателе, включенном в этом положении, если между щупами происходит короткое замыкание, раздается звуковой сигнал. Это очень удобно, не нужно постоянно смотреть на дисплей.

У подобных устройств измеряться будет диапазон сопротивлений от 0 до 200 МОм.

Подключение для измерения величины и сопротивления

Сила тока

Эта величина измеряется в амперах, а обозначается как в схемах, так и на мультиметре как «А». При подключении щупов необходима внимательность, т.к. при силе до 10 А оно остается прежним.

А вот при силе от 10 до 20 А красный провод уже переключается в гнездо с пометкой 10 А. У более мощных мультиметров, с большим диапазоном измерений, есть еще один разъем — для силы более 20 А.

Отмечено оно соответствующим значком.

Переключатель на лицевой панели устанавливается на нужную величину, с учетом того, какой ток замеряется. Т.е в диапазоне «DCA» измеряется постоянный ток, «ACA» — переменный.

Также необходимо рассмотреть, как проверить амперметр на исправность. Для этого может пригодиться устройство бесперебойного питания с функцией показаний силы тока. Включив амперметр последовательно, с ним можно сравнить показания обоих приборов.

Основной нюанс состоит в самих измерениях. Для того чтобы замерить ток в розетке, мультиметр включается в цепь именно последовательно, а не параллельно, как при других измерениях. Если же подключение произведено неправильно, устройство просто сгорит. Вернее сгорит плавкий предохранитель, но и это тоже неприятно.

Но отдельный диапазон для измерения силы переменного тока есть только у дорогостоящих мультиметров. В более простых устройствах есть только возможность замера силы постоянного тока. Как замерить силу тока в таком случае? И из этой ситуации можно найти выход.

Чтобы измерить ток переменной сети, необходимо вспомнить некоторые знания, полученные на уроках физики в школе, а именно будет необходима формула вычисления силы по напряжению и сопротивлению. Выглядит она так: I = U:R (т.е. напряжение необходимо разделить на сопротивление).

Для упрощения вычислений понадобится кусок провода или нихромовой спирали. При помощи того же измерительного прибора нужно отрезать от него такую часть, сопротивление которой будет равным 1 Ом. Далее необходимо подключить один конец полученного сопротивления к одному из контактов сети.

Второй конец сопротивления идет через последовательно присоединенную лампу на второй контакт сети. Выставив регулятор мультиметра в диапазон переменного напряжения, можно замерить его, прикоснувшись к двум сторонам сопротивления. Это и будет сила переменного тока.

Как видно, измерение мультиметром не столь сложно, и, выполняя его, много знаний не требуется.

Итоги по переключателю

Теперь имеет смысл повторить, какие обозначения присутствуют на переключателе режимов мультиметра:

Расшифровка значков переключателя

  1. Диапазон сопротивлений, отмеченный значком «омега» от 0 до 200 МОм.
  2. Диапазон постоянной величины от 0 до 1000 В. Так же отмечается как DCV.
  3. Диапазон переменной величины от 0 до 750 В. Может быть маркирован как АCV.
  4. Коэффициент усиления транзисторов.
  5. Диапазон емкости конденсаторов от 0 до 200 Ф.
  6. Сила постоянного тока от 0 до 20 А. Иногда отмечается как DCA.
  7. Сила переменного тока от 0 до 20 А. Обозначается как АСА.
  8. Прозвонка — звуковой сигнал короткого замыкания.

Исходя из представленной информации, можно понять, что даже недорогое устройство при грамотном подходе может принести много пользы. Возможности подобных приборов весьма обширны, места они много не занимают, а стоимость не настолько высока, чтобы можно было на этом сэкономить.

Скорее в экономии поможет сам мультиметр, ведь при наличии проверенного измеряющего устройства не придется вызывать профессиональных электромонтеров по поводу и без повода.

Научившись правильно пользоваться этим устройством, любую проблему в электрике, возникшую в квартире (к примеру, состояние напряжения в проверяемой сети), можно оперативно решить. Так же оно окажется незаменимым помощником не только в сети 220 вольт, но и в слаботочных схемах, т.е. в радиоэлектронике.

Источник: https://domelectrik.ru/provodka/instrument/izmereniya-multimetrom

Как измерить силу тока мультиметром

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать.

Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Кратко об устройстве прибора

Каждый тестер имеет два выхода. Для подсоединения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода. Здесь могут быть гнезда для выполнения замеров всех значений. А именно:

  • напряжения;
  • сопротивления;
  • силы тока.

Для обозначения гнезд применяются обозначение с помощью единицы измерения. Ошибиться невозможно, если вы не прогуливали уроки физики.

Второй основной элемент устройства измерительного устройства – шкала установок и переключатель. Как правило, для замеров значения силы тока отведен определенный сектор. Здесь указанны Амперы с различными цифровыми значениями.

Мультиметры выпускаются в цифровом и аналоговом исполнении. Цифровые приборы имеют большее количество выставляемых значений ампеража, а также они оснащены звуковыми сигналами и другими опциями. Но это касается выбора типа прибора. Каждый из них позволит выполнить замеры, для нас это главное.

Перейдем к рассмотрению главной темы.

Пошаговая инструкция измерения силы тока мультиметром

Всю работу следует выполнять по следующему алгоритму:

  • Проводим определение величины, доступной для измерения на данном приборе. Если тестер имеет предел значения в 10 А, а вы проводите замер, пропуская через него 100 А – такая «работа» приведет к выходу из строя предохранителей. Значение максимума указано на шкале мультиметра и в инструкции к нему.
  • Выбираем необходимый режим для замера. Для этого следует переключить прибор в необходимый сектор на шкале. Для этого устанавливаем переключатель в сектор «А», либо «АС» этот режим измерения значений переменного тока. Проводя измерение постоянного, флажок следует устанавливать напротив сектора «ДС».

Это следует выполнять обязательно. Для определения типа цепи, необходимо знать источник питания. Для замера на бытовом приборе ставим «А», а замеряя на цепи промышленного оборудования, выставляем сектор «ДС».

  • Устанавливаем на тестере пределы значения силы при замере. Гарантированно невозможно повредить мультиметр, выставив максимально возможный уровень. Лучше снизить его при неправильной работе до нормального значения во время замера.
  • Вставляем провода со щупами в соответствующие гнезда на корпусе прибора.

    Для подстраховки, если есть сомнения, лучше загляните в инструкцию и проверьте правильность подключения.

  • Проводим измерение силы тока. Выполняя эту работу необходимо помнить о правилах безопасности при работе с электричеством. Поражение электричеством может произойти даже при работе с небольшими по мощности устройствами. Особенно важно это при выполнении работ в условиях с повышенной влажностью. Здесь лучше работать в резиновых перчатках и сапогах.

Для лучшего понимания выполнения замера разберем типовую операцию, проводя измерение силы тока на любом бытовом приборе. Это необходимо делать под нагрузкой. Для этого потребуется комплект дополнительных проводов с «крокодилами». Нам необходимо разомкнуть сеть. Поэтому при замере переменного тока подключаем любой дополнительный провод от розетки на один из контактов вилки прибора.

На второй контакт розетки крепим щуп тестера. Второй щуп тестера, с помощью крокодила на дополнительном проводе крепим на второй контакт вилки прибора. У нас получается сеть с подключенным мультиметром.

При выключенном бытовом приборе, на шкале тестера будет 0. После включения, на мультиметре получаем показание интересующего нас измерения.

Практическое значение измерения тока в быту

Измеряя силу тока на микроволновой печи, мы можем определить с его помощью неисправность сразу двух узлов. При включении, значение на шкале будут небольшим, затем амперы вырастут.

Это происходит по причине того что включая печь, мы запускаем сначала вентилятор, и только затем включается магнетрон печи. При значении на шкале силы тока меньше 5. А – это значит, не работает магнетрон.

При включении значение измерения должно быть не менее 1,5 А., Если это не так, следует ремонтировать вентилятор устройства.

Важно

Таким же образом можно замерить эту величину на пальчиковой батарейке, для определения уровня ее зарядки. Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока. Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом.

При значении менее Ампера, батарейку можно сдать в утилизацию. Почему касание щупом должно быть коротким? При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера.

Таким же способом, получив величину тока зарядного устройства телефона, мы можем выяснить исправность защиты его от короткого замыкания. Таким же образом, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В заключение обобщим информацию, сделав небольшую памятку для людей, берущих мультиметр в первый раз.

Выставляйте на шкале максимальное значение тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в сектор измерения силы тока и устанавливайте его согласно маркировке. «А», «АС» — для измерений переменного тока. Ставим на значение «ДС» при измерении постоянного тока.

Проводить замер исправности бытовых приборов и оборудования можно только под нагрузкой. Поэтому следует помнить схему включения тестера в цепь питания и соблюдать меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажность воздуха, используйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь.

После окончания работ обязательно выключайте прибор, для сохранности заряда батарейки.

Совет

Выполняя все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно. Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра.

Пускай в вашем доме всегда будет светло и радостно.

Источник: https://EvoSnab.ru/instrument/avo/izmerenie-sily-toka-multimetrom

Как измерить силу тока мультиметром

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

  • Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Разбираемся с устройством мультиметра

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Пример показан на иллюстрации:

Рукоятка переключателя режимов (поз.1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (—), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для «общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА) или в амперах А.

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А.  Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них НЕ ПРЕДУСМОТРЕНА.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как проводится измерение силы тока

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

Как измерить силу тока в розетке?

Ответ категоричный – НИКАК!

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

  • Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
  • Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

  • После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
  • Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.

  • После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера. Можно воспользоваться расположенным ниже калькулятором:

Калькулятор расчета мощности электроприбора



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПОТРЕБЛЯЕМУЮ МОЩНОСТЬ ЭЛЕКТРОПРИБОРА»

Уточненное напряжение в сети, В

Измеренное значение силы тока, А

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается  напряжение (в вольтах) для участка цепи сопротивлением 1 ом . Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

  • В новых, качественных элементах питания проверка может показать порядка 4÷6 ампер. Они подойдут для самых ответственных мест установки.
  • Диапазон от 3 до 3.9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
  • От 2 до 3 ампер – элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
  • Менее 2 ампер – батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
  • Ну а если ток едва достигает 1.1 ампер или ниже – это почти всё. Возможно, такую батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе способен произойти в любой момент.

Проведя такую ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные — отсортировать по возможности дальнейшего применения.

Проверка тока утечки электросети автомобиля

Еще одно практическое приложение измерения силы тока мультиметром. Это — самостоятельная диагностика своего автомобиля на предмет токов утечки, которые способны привести к быстрому разряду аккумулятора.

Проводится она примерно в следующем порядке:

  • Проверка должна проводиться при полностью заряженном аккумуляторе.
  • Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник, и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и иные особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

  • С клеммы аккумулятора снимается кабель массы («минус»).
  • Мультитестер переводится в режим амперметра с пределом измерений постоянного тока до 10 ампер. Ток утечки, безусловно, намного меньше, но подстраховаться никогда не мешает. А на точности снятия показаний это особо не отразится – двух знаков после десятичной запятой будет вполне достаточно. Красный провод устанавливается в соответствующее гнездо на 10 А.
  • Далее, черный провод мультитестера необходимо подсоединить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
  • Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.

Нормальным считается ток утечки в пределах 0,03÷0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае – никак не выше 0,08 А.

  • Если ток в пределах нормы – то можно только порадоваться. Но в том случае, когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
  • Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все – не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке   проблем нет.

  • Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре. Вот он – тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливая обратно этот предохранитель, поиск продолжают, пока не будет отыскано следующее «слабое звено». И так далее – пока показатель утечки не войдет в пределы нормы.

Ну а дальше – предстоит проводить более детальную диагностику, чтобы окончательно разобраться с проблемой. Но это уже – совсем другая тема.

Как проверить емкость аккумулятора мультиметром? Проверка заряда, ампеража, силы тока аккумулятора автомобиля

Ни для кого не секрет, что работа современных автомобилей напрямую зависит от того, в каком состоянии находится аккумулятор. Ведь время двигателей, которые могут заводиться от поворота рычага уже давно прошло, не говоря уже о том, что для функционирования современных электронных систем отвечающих за безопасность вождения, навигацию и т.д. необходимо электропитание. Соответственно поддерживать аккумулятор в хорошем состоянии достаточно важно. К сожалению методы его диагностики неизвестны многим владельцам авто. Поэтому в данной статье мы расскажем, как проверить аккумулятор мультиметром.

Мультиметр является универсальным электроприбором, который стоит иметь при себе любому водителю. С его помощью можно измерить множество важных параметров, которые свидетельствуют о работе аккумулятора.

Как проверить мультиметром заряд аккумулятора?

В большинстве современных аккумуляторов имеется специальный датчик, который изменяет свой цвет в зависимости заряда аккумулятора. Однако получить с его помощью точные данные с его помощью не получится.

Как проверить напряжение аккумулятора мультиметром?

Для того чтобы проверить заряд литий-ионного аккумулятора необходимо выполнить следующие действия:

  • Перевести мультиметр в режим вольтметра (измерение напряжения) и установить диапазон от 0 до 20V;
  • Отсоединить аккумулятор от электропроводки автомобиля;
  • Подсоедините красный щуп к положительному гнезду;
  • Подсоедините черный щуп к отрицательному гнезду;
  • Запишите показания.

Если мультиметр показывает, что напряжение равно 12,6 вольт, то это свидетельствует о том, что батарея не нуждается в зарядке и полностью работоспособна. Если показания ниже 12,6 – это обозначает необходимость дозарядки аккумулятора.

В том случае, если мультиметр показывает менее двенадцати вольт, то аккумулятор полностью разряжен, и необходимо срочно зарядить его. Если показания меньше одиннадцати вольт – использование такого аккумулятора может сжечь генератор или зарядное устройство, а значит, от него лучше избавиться и купить новый.

Важно помнить о том, что для получения актуальных данных нужно проверять заряд нужно подождать 5-6 часов после того как аккумулятор будет отключен от автомобиля.

Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку.

Как проверить емкость аккумулятора мультиметром?

Еще одним важным показателем является емкость аккумулятора. Эта характеристика показывает, какое количество заряда он отдаст в течение конкретного промежутка времени, при определенном напряжении, и она измеряется в ампер-часах.

Емкость аккумулятора автомобиля, при помощи мультиметра можно проверить несколькими способами.

Проверка емкости аккумулятора авто под нагрузкой

Одним их способов проверки емкости аккумулятора с помощью мультиметра является применение нагрузки, в роли которой может выступать обычная лампочка. Стоит помнить, что если она начинает постепенно тускнуть, то на этом можно заканчивать проверку, поскольку аккумулятор неработоспособен.

Нагрузку для проверки аккумулятора необходимо подбирать таким образом, чтобы она могла забрать половину тока батареи, то есть если емкость равна 7 Амперам в час, то нагрузка должна быть 3,5 Вольт. Отличным вариантом может быть автомобильная фара мощность, которой равна 35-40 Ватт.

Поэтапно данная процедура выглядит так:

  • Аккумулятор отключается от генератора;
  • Подключается нагрузка;
  • Около двух минут аккумулятор должен работать под нагрузкой;
  • Отключается нагрузка;
  • К аккумулятору подключается мультиметр в режиме измерения напряжения;
  • Снимаются показатели.

Если аккумулятор исправен, то его напряжение должно быть выше 12,4 Вольт. Соответственно любые проблемы при запуске, скорее всего, вызывает неисправность электропроводки или иных систем автомобиля. В том случае, если показатели мультиметра находятся в промежутке от 12 до 12,4 Вольт, то это значит, что долго он не проработает и в скором времени нужно будет приобрести новый аккумулятор.

Читайте также:

Проверка емкости аккумулятора методом контрольного разряда

Для того чтобы проверить аккумулятор таким образом необходимо полностью зарядить его и нагрузить таким образом, чтобы сила тока разрядки соответствовала расчетному значению, которое указано в паспорте батареи. При этом в цепь включается амперметр или мультиметр включенный в режим отображения силы тока в цепи.

После этого, необходимо зарегистрировать через какое время сила тока уменьшится более чем на 50%. Получившееся значение сравниваем с паспортными данными аккумулятора и если разница не велика, то он вполне годен к использованию. Если разница велика, то это явное свидетельство о том, что батарею нужно заменить.

Как проверить ампераж аккумулятора мультиметром?

Несмотря на то, что для успешной работы батарей основными характеристиками являются напряжение (заряд) и емкость, немалое количество водителей интересуется тем как проверить силу тока аккумулятора мультиметром или амперметром.

В первую очередь необходимо помнить, что силу тока бесполезно замерять непосредственно на аккумуляторе. Более того, это может привести короткому замыканию.

Для того чтобы проверить амперы аккумулятора мультиметром необходимо снимать показания непосредственно из электроцепи. Однако стоит помнить о том, что данная характеристика во многом будет зависеть от количества и типа подключенных приборов.

Видео — проверка аккумулятора


Как измерить ток в розетке мультиметром

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много.

Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд.

Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно.

Если вы читали статью «Сколько ампер в розетке», вы уже знаете, что ток в розетке может быть абсолютно любым, в зависимости от характеристик подключаемого к ней электропотребителя и ограничен лишь возможностями материалов розетки и надежностью её токопроводящих контактов.

В розетке, к которой ничего не подключено, тока нет, ведь он возникает лишь в электрической цепи.

Чтобы померить ток, который измеряется в амперах, щупы мультиметра подключаются в разрыв сети, более подробно об этом вы сможете узнать из нашей статьи «Как пользоваться мультиметром». В случае с бытовой розеткой 220В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше.

А так как мультиметр в режиме амперметра (измерения тока), подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения, то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода.

Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание. Это равносильно тому, если вы просто соедините между собой фазный и нулевой проводники.

Величина же силы тока, которая зачастую указывается на механизмах розеток – всего лишь максимальный ток, на который она рассчитана. Другими словами, к такой розетке нельзя подключать оборудование, при работе которого через розетку проходит ток больший, чем эта величина, для розетки, которую вы можете видеть на изображении ниже, это 16А.

Если же вы начнете измерять ток самой розетки мультиметром, никаких значений на экране тестера вы заметить не успеете, а вот искры и яркую вспышку в одном из элементов цепи наверняка да.

И еще, если вы внимательно изучите режимы работы стандартного цифрового мультиметра заметите, что они редко умеют измерять переменный ток, чаще только постоянный до 10А.

Как измерить ток мультиметром



Если же вы счастливый владелец цифрового тестера, с режимом определения переменного тока, то для его замеров действовать необходимо следующим образом:

В первую очередь потребуется какой-то потребитель, например, настольная лампа, далее собирается следующая схема:

1. В первую очередь отключаем в электрическом щите питание с той розетки, где планируем проводить замеры, выключив соответствующий автомат. Обязательно убедитесь затем в отсутствии напряжения в этой розетке.

2. Затем один контакт электрической вилки настольно лампы подключается, например, к фазному проводнику в розетке. Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу.

3. На цифровом мультиметре выставляется режим измерения переменного тока, как всегда, если вы не знаете какие будут показания, выбирается максимальный предел, в нашем случае 10А. При этом, красный щуп вставляется в разъем 10А на мультиметре, черный же в разъем com.

4. Один из щупов, так же через клеммник, подключается к свободному штырьку электрической вилки, другой к оставшемуся проводу розетки – нулю.

5. Теперь можно включать электрический автомат и выключатель настольной лампы.

6. В зависимости от установленной лампы, её типа, потребляемой мощности, показатели будут разными.

Так, напимер, для обычной лампы накаливания мощностью 100 Вт, показатель тока будет равно примерно 0,5А.

Это можно достаточно просто рассчитать по классической формуле электротехники, согласно которой мощность = ток * напряжение или Р=I*U,  значит I=P/U или  ток=100 Вт / 220 В=0, 45А

При измерении постоянного тока последовтельность действий точно такая же, как при измерении переменного, только выбирается соответствующий режим измерения и нужный предел.

И еще раз повторю, не измеряйте ток в розетке мультиметром, его там нет.

Если же хотите знать, какие еще полезные функции есть у мультиметра и как их применять в быту и не только это, подписывайтесь на нашу группу вконтакте, следите за выходом новых материалов! Кроме того обязательно оставляйте свои комментарии, вопросы, критику в комментариях к статье!

Как проверить транзистор с помощью мультиметра (DMM + AVO) - NPN & PNP

Как определить базу, коллектор, эмиттер, направление и состояние транзистора с помощью мультиметра

Как запомнить направление PNP и NPN Идентификация транзистора и контактов, проверьте, хорошо это или плохо.

Если вы выберете эту простую тему с помощью цифрового (DMM) или аналогового (AVO) мультиметра, вы сможете:

  • Запомнить направление транзисторов NPN и PNP
  • Определить базу, коллектор и эмиттер Транзистор
  • Проверьте транзистор, исправен он или нет.

Запомните направление транзистора PNP и NPN

PNP = заостренный
NPN = не заостренный.
, если вам кажется, что это немного сложно, попробуйте этот… он проще.

Щелкните изображение для увеличения.

PNP NPN
P = Точки N = Никогда
N = IN P = Точки
P = Постоянно N = iN

Проверить транзистор с цифровым мультиметром в режиме диода или непрерывности

Сделать Итак, следуйте инструкциям, приведенным ниже.

  1. Удалите транзистор из схемы, то есть отключите питание от транзистора, который необходимо проверить. Разрядите весь конденсатор (закоротив выводы конденсатора) в цепи (если есть).
  2. Переведите измеритель в режим «Проверка диодов», повернув поворотный переключатель мультиметра.
  3. Подключите черный (общий или -Ve) измерительный провод мультиметра к 1-й клемме транзистора, а красный (+ Ve) измерительный провод - ко 2-й клемме (рис. Ниже). Вам необходимо выполнить 6 тестов, подключив черный (-Ve) измерительный провод и красный (+ Ve) измерительный провод к 1–2, 1–3, 2–1, 2–3, 3–1, 3–2 соответственно. Просто замените измерительные провода мультиметра или переверните клеммы транзистора, чтобы подключить, проверить, измерить и записать показания в таблице (показанной ниже).Цифры красного цвета - это красный измерительный провод, а номера черного цвета подключены к черному (-Ve) измерительному проводу мультиметра.
  4. Проверьте, измерьте и запишите показания дисплея мультиметра в таблице ниже.

У нас есть следующие данные из приведенной ниже таблицы.

Из 6 тестов мы получили данные и результаты только по двум тестам, то есть точкам со 2 по 1 и со 2 по 3. Если мы получили точки со 2 по 1, это 0,733 В постоянного тока, а с 2 по 3 0,728 В постоянного тока. Теперь мы можем легко найти тип транзистора, а также их коллектор, базу и эмиттер.

  1. Точка 2 - это база транзистора в транзисторе BC55.
  2. BC 557 - это PNP-транзистор, у которого 2 nd (средний вывод - база) подключен к красному (+ Ve) измерительному проводу мультиметра.
  3. Вообще, клемма 1 = эмиттер, клемма 2 = база и клемма 3 = коллектор (транзистор BC 557 PNP), потому что результат теста для 2-1 = 0,733 В постоянного тока и 2-3 = 0,728 В постоянного тока, то есть 2-1 > 2-3.
BC 557 PNP Точки измерения Результат
1-2 OL
1-3 OL
2-1 0 .733 В постоянного тока
2-3 0,728 В постоянного тока
3-1 OL
3-2 OL
Определение базы транзистора :

Как указано в В приведенном выше руководстве общее число, найденное в приведенных выше тестах, является базовым. В нашем случае 2 nd терминал - это Базовый, а 2 - общий из 1-2 и 2-3.

2 nd Метод с использованием цифрового мультиметра для поиска базы транзистора.

Если вы следуете той же схеме и способу подключения выводов мультиметра и выводов транзисторов поочередно на рисунке, показанном выше, на рис «c» и «d», красный (+ Ve) измерительный провод подключается к среднему. я.е. Клемма 2 nd провода и черный (-Ve) измерительный провод подключена к 1 клемме транзистора 1 st .

Опять же, красный (+ Ve) измерительный провод подключается к среднему, т.е. 2 nd клемма провода, а черный (-Ve) измерительный провод подключается к 3 rd одной клемме транзистора, и мультиметр показывает некоторое показание, например 0,717 В и 0,711 В постоянного тока соответственно в случае BC 547 NPN.

Общий провод - это 2 и , подключенный к красному (+ Ve) измерительному проводу (т.е.е. P и да, два других вывода - это N), который является базовым. В случае транзистора BC 557 PNP все наоборот.

NPN или PNP?

Все просто. Если черный (-Ve) измерительный провод мультиметра подключен к базе транзистора (в нашем случае 2 nd ), то это PNP-транзистор , а когда красный (+ Ve) измерительный провод подключен к База клеммы, это NPN транзистор .

Эмиттер или коллектор?

Прямое смещение EB (эмиттер - база) больше, чем CB (коллектор - база) i.е. EB> CB в транзисторе PNP, например BC 557 NPN. Следовательно, это резистор типа PNP. В транзисторе NPN прямое смещение BE (база - эмиттер) больше, чем BC (база - коллектор), то есть BE> BC, например BC 547 PNP.

Вот и вывод.

  1. Точка 2 - база транзистора в транзисторе BC547.
  2. BC 547 - это транзистор NPN, где 2 nd (средний вывод - база) подключен к красному (+ Ve) измерительному проводу мультиметра.
  3. Вообще, клемма 1 = эмиттер, клемма 2 = база и клемма 3 = коллектор (транзистор BC 547 NPN), потому что результат теста для 1-2 = 0.717 В постоянного тока и 2-3 = 0,711 В постоянного тока, т.е. 1-2> 2-3.
BC 547 NPN Точки измерения Результат
1-2 0,717 В постоянного тока
1-2 OL
1-3 OL
1-3 OL
2-3 OL
2-3 0,711 В постоянного тока

Проверить транзистор с аналоговым или цифровым мультиметром в Ом (Ом) Режим диапазона:

Шаги:

  1. Отключите источник питания от цепи и удалите транзистор из схемы.
  2. Поверните селекторный переключатель и установите ручку мультиметра в положение Ом.
  3. Подключите черный (общий или -Ve) измерительный провод мультиметра к 1-й клемме транзистора, а красный (+ Ve) измерительный провод ко 2-й клемме ( Рис. 1 (а). (Вы должны выполнить 6 тестов, подключив черный (-Ve) измерительный провод к 1–2, 1–3, 2–1, 2–3, 3–1, 3–2 соответственно, всего лишь замените измерительные провода мультиметра или переверните клеммы транзистора, чтобы подключить, проверить, измерить и записать показания в таблице (показанной ниже).(Цифры красного цвета показывают выводы транзистора, подключенные к измерительному выводу Red (+ Ve) мультиметра, а числа в черном цвете показывают выводы транзистора, подключенные к измерительному выводу Black (-Ve) мультиметра (лучше). объяснение в таблице и на рисунке ниже)
  4. Если мультиметр показывает высокое сопротивление как в первом, так и во втором тестах, изменив полярность транзистора или мультиметра, как показано на рис. 1 (a) и (b) (обратите внимание, что результат будет показан только для 2 тестов из 6, как указано выше).т.е. в нашем случае клемма 2 nd транзистора является BASE, потому что она показывает высокое сопротивление в обоих тестах с 2 по 3 и с 3 по 2, где Красный (+ Ve) измерительный провод мультиметра подключен к 2 nd клемма транзистора. Другими словами, обычное число в тестах - это Base, что составляет 2 из 1, 2 и 3.

Щелкните изображение, чтобы увеличить

PNP или NPN?

Теперь это транзистор NPN, потому что он показывает показания только тогда, когда КРАСНЫЙ (+ Ve) измерительный провод (т.е.е. Клемма P, где P = положительный) подключена к базе транзистора (см. Рис. Ниже). Если вы сделаете обратное, то есть черный (-Ve) измерительный провод (например, N = где N = отрицательный) мультиметра подключен к клемме транзистора в последовательности (от 1 до 2 и от 2 до 3) и покажет показания в обоих тестах, как указано выше , Клемма 2 nd все еще БАЗА, но транзистор - PNP (см. Рис. Ниже).

Проверить транзистор в цифровом мультиметре с транзистором или hFE или бета-режимом

hFE, также известный как beta, означает усиление постоянного тока для «гибридного параметра усиления прямого тока, общий эмиттер», используемого для измерения hFE транзистора, который можно найти по следующей формуле.

h FE = β DC = I C / I B

Его также можно использовать для проверки транзистора и его вывода, как показано на рис. 1.

Для проверки транзистор в режиме hFE, в мультиметре есть 8-контактный разъем, обозначенный PNP и NPN, а также ECB (эмиттер, коллектор и база). Просто вставьте три контакта транзистора в слот мультиметра один за другим в разные разъемы, например, ECB или CBE (поворотная ручка должна находиться в режиме hFE).

Если они отображают показания (это будет показание транзистора h FE ), в нашем примере мы использовали транзистор BC548, который показывает бета-значение 368 (положение CBE), текущее положение на C, B, Слот E - это точные выводы транзистора (т. Е. Коллектор, база и эмиттер), а транзистор находится в хорошем положении, в противном случае замените его новым.

Похожие сообщения:

Как проверить TRIAC с помощью мультиметра

Как проверить TRIAC цифровым мультиметром ИЛИ омметром?

В этом посте мы обсудим, как тестировать симистор. Введение в симистор:

  1. TRIAC = TRI ode для A lternating C urrent.
  2. TRIAC - это 5-слойный, 3-контактный силовой полупроводниковый прибор.
  3. Он имеет пару тиристоров с регулируемой фазой, подключенных обратно параллельно на одной микросхеме.
  4. Это двунаправленное устройство, что означает, что оно может проводить ток в обоих направлениях.

Пошаговая процедура проверки симистора:

  1. Переведите цифровой мультиметр в режим омметра.
  2. С помощью соединительного диода определите, какой вывод омметра положительный, а какой отрицательный. Омметр покажет целостность цепи только тогда, когда положительный провод подсоединен к аноду, а отрицательный вывод подсоединен к катоду.
  3. Подсоедините положительный провод омметра к MT2, а отрицательный провод к MT1. Омметр должен показать отсутствие обрыва цепи через симистор.
  4. С помощью перемычки подключите затвор симистора к MT2. Мультиметр должен показать , прямой диодный переход .
  5. Подсоедините симистор так, чтобы MT1 был подключен к положительному проводу омметра, а MT2 - к отрицательному выводу. Мультиметр должен показать , отсутствие непрерывности через симистор.
  6. С помощью перемычки снова подключите затвор к MT2. Омметр должен показать , прямой диодный переход .
Engineering Tutorial Ключевые слова:
  • как проверить симистор
  • испытать симистор
  • испытать симистор с помощью мультиметра
  • испытать симистор
  • как проверить симистор с помощью цифрового мультиметра
  • как проверить симистор с помощью мультиметра
  • как испытать симистор
  • испытать симистор
  • испытать симистор омметром
  • как испытать симистор измерителем

Как сделать - Multimeter Tech

Мультиметр - это то, что каждый RVer должен иметь в своем наборе инструментов.Мультиметры выпускаются в аналоговой или цифровой версии и могут использоваться для широкого спектра электрических испытаний и ремонта. Аналоговые измерители имеют традиционный циферблат и стрелочный дисплей, тогда как цифровые измерители используют цифровой ЖК-дисплей. Аналоговые измерители в значительной степени устарели, потому что цифровые измерители обеспечивают более точные показания с большей точностью. Цифровые счетчики доступны по ценам от очень дешевых до астрономических. К счастью, счетчики хорошего качества можно приобрести за минимальную цену и легко удовлетворить потребности любого владельца дома на колесах.

Фото 2/7 | как использовать мультиметр Tech Blue Point Multimeter

Испытательное напряжение
Мультиметры просты в использовании при проверке напряжения. Вы просто включаете прибор, переключаете его на настройку напряжения переменного или постоянного тока, прикрепляете щупы к батарее или измеряемому электрическому элементу и читаете отображаемый ответ. Для многих RVers это почти все. Тем не менее, мультиметры можно использовать по-разному. Вы можете использовать их для проверки падения напряжения в различных цепях, перегоревших предохранителей, потребляемого тока, нагревательных элементов и для проверки плохих соединений кабеля.

Фото 3/7 | Различные функции мультиметра можно выбрать с помощью диска выбора.

Самая частая задача - проверка напряжения пьедестала. В подставках для автофургонов на 20 или 30 ампер используется трехпроводная розетка. Это означает, что будет один полюс под напряжением, нейтральный провод и заземляющий провод. При установке амперметра на настройку напряжения переменного тока вы сможете проверить правильность напряжения на опоре, вставив один щуп в горячий контакт, а другой - в нейтральный контакт.В сети на 50 ампер будет четырехпроводная розетка. Помимо нулевого и заземляющего проводов, будет два полюса под напряжением. Проверка любого из этих горячих полюсов на нейтраль должна выдать 120 вольт. При проверке одного горячего полюса на другой у вас должно быть 240 вольт. Если напряжение выходит за рамки допуска, не подключайте RV к подставке.

Фото 4/7 | Проверка напряжения на подставке перед подключением к сети предотвратит повреждение электрической системы вашего дома на колесах.

Аккумуляторы
Еще одним популярным применением мультиметра является тестирование аккумулятора и системы зарядки.Батареи должны иметь напряжение 12,6 В в состоянии покоя, если они полностью заряжены. В противном случае вам может потребоваться изолировать батареи друг от друга и зарядить их по отдельности, а затем проверить, какая батарея разряжает ваш аккумулятор. Когда система зарядки работает, вы можете видеть напряжение, превышающее 14 вольт во время объемной зарядки, или 13,2 в случае плавающего режима. Если вам постоянно нужно добавлять воду в аккумулятор, велика вероятность, что ваша система зарядки выдает слишком большое напряжение, скорее всего, во время плавающего режима.Если напряжение вашей батареи превышает 13,2 вольт в плавающем режиме, ваше зарядное устройство выдает слишком большое напряжение и требует обслуживания или замены.

Current Draw
Мультиметры также можно использовать для проверки потребляемого тока. Если ваш RV теряет заряд батареи во время стоянки, у вас может быть ток в каком-то месте, с которым необходимо разобраться. У каждого дома на колесах будет определенная паразитная нагрузка. В частности, у моторизованных внедорожников есть недостатки, связанные с блоками управления двигателем и трансмиссией, в то время как часы и источники питания радиопамяти типичны для других паразитных нагрузок.Если вы подозреваете, что что-то другое потребляет слишком много ампер на стоянке, вы можете проверить это с помощью мультиметра. Установите мультиметр в положение ампер, отсоедините положительный кабель аккумулятора и вставьте щупы мультиметра между кабелем аккумулятора и штырем. Если вы обнаружите, что потребляемый ток является значительным, удалите предохранители из различных цепей, чтобы увидеть, где обнаруживается утечка. Затем вы можете сузить область поиска до нескольких компонентов. Если вы хотите проверить более высокие токовые нагрузки, такие как выход генератора переменного тока, выход зарядного устройства аккумулятора или потребляемая мощность инвертора, вам необходимо использовать прикрепляемый амперметр.Эти насадки преобразуют амперы в милливольты, чтобы вы могли считывать их на мультиметре.

Фото 5/7 | Мультиметр можно использовать для проверки потребляемого тока, а также мощности генератора переменного тока или зарядного устройства.

Плохое соединение
Кабели аккумулятора и проводка иногда страдают от плохого соединения. Клеммный соединитель может иметь плохой обжим, из соединителя вышел провод или коррозия может повлиять на способность провода передавать ток.Поместив один измерительный щуп на один конец провода, а другой щуп на дальний конец провода, вы сможете определить падение или потерю напряжения при прохождении тока через провод. Если ваш счетчик показывает 0,2 вольт, это приемлемо, но если вы видите 2,5 вольт или более, у вас серьезная потеря напряжения в этом кабеле. Вы сможете определить, какой сегмент кабеля неисправен, проверив весь участок и сузив его до более мелких сегментов.

Предохранители
Предохранители - еще один распространенный тест.Вы можете использовать настройку вольтметра постоянного тока, если предохранитель находится в держателе и цепь запитана. У вас должно быть питание на входе предохранителя. Если предохранитель исправен, у вас также будет питание на выходной стороне, но у вас будет питание только на входной стороне, если предохранитель сгорел. Для цепей, на которые в данный момент не подается питание, вы можете вынуть предохранитель из держателя предохранителя и проверить предохранитель с помощью функции омметра вашего измерителя. Вы должны получить показания, поместив щупы на каждый конец предохранителя.

Фото 6/7 | Зажимы типа «крокодил» с круглым вырезом - удобный аксессуар для ваших мультиметрических щупов.

Нагреватели
Еще одна задача - проверить нагревательные элементы. Если ваш водонагреватель не сильно нагревается в электрическом режиме, отключите питание от нагревателя и отсоедините провода от нагревательного элемента. Узнайте номинальную мощность вашего водонагревателя и разделите на 120 вольт, чтобы узнать, сколько ампер он обычно потребляет. Затем разделите 120 вольт на силу тока, чтобы определить нормальное сопротивление нагревательного элемента.Переведите мультиметр в режим омметра и проверьте сопротивление нагревательного элемента, поместив щупы на клемму проводки. Если ваш нагревательный элемент в хорошей форме, показания должны совпадать или быть очень близкими к тому, что было получено по вашей формуле.

Фото 7/7 | Аксессуар для амперметра-клещей позволит вашему мультиметру измерять ток нагрузки более 10 ампер.

Надеюсь, это даст вам лучшее представление о мультиметрах и о том, как их использовать в приложении RV.Это определенно один из инструментов, который должен быть в вашем наборе инструментов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
