Проверка сопротивления мультиметром: Как проверить сопротивление мультиметром — Строительство и ремонт

Содержание

Как измерить электрическое сопротивление цепи мультиметром

Омметр – это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. О том, что такое Ом в популярной форме изложено в статье сайта «Закон силы тока».

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра

1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Примеры из практики измерения сопротивления изделий

Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Проверка ламп накаливания

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Сопротивление нити накала лампочки составило 51 Ом, что свидетельствует о ее исправности. Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Сопротивление галогенной лампочки на 220 В мощностью 50 ватт при свечении составляет около 968 Ом, автомобильной лампочки на 12 вольт мощностью 100 ватт, около 1,44 Ом.

Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии (когда лампочка не горит) в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения.

К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа, электрического паяльника.

Проверка звуковоспроизводящих наушников

Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал. С помощью омметра легко найти причину их поломки и отремонтировать наушники.

Для проверки наушников нужно подсоединить концы щупов к их разъему. Обычно наушники подключаются к аппаратуре с помощью разъема типа Джек 3,5 мм, показанному на фотографии.

Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Сопротивление должно быть одинаковым и составлять около 40 Ом. Обычно в паспорте на наушники сопротивление указывается.

Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов. Сопротивление должно быть в два раза больше, чем одного наушника, то есть уже 80 Ом. Практически измеряется суммарное сопротивление последовательно включенных излучателей.

Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей.

Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта. Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека.

Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. В статье сайта «Как паять паяльником» Вы можете ознакомиться об искусстве пайки.

Измерение номинала резистора (сопротивления)

Резисторы (сопротивления) широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. I – один ватт, II – два ватта, IV – четыре ватта, V – пять ватт.

Проверить резистор (сопротивление) и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления. В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений.

Например, положение 200 позволить измерять сопротивления величиной до 200 Ом. 2k – до 2000 Ом (до 2 кОм). 2M – до 2000000 Ом. (до 2 МОм). Буква k после цифр обозначает приставку кило – необходимость умножения числа на 1000, M обозначает Мега, и число нужно умножить на 1 000 000.

Если переключатель установить в положение 2k, то при измерении резистора номиналом 300 кОм прибор покажет перегрузку. Необходимо переключить его в положение 2М. В отличие, от измерения напряжения, в каком положении находится переключатель, не имеет значения, всегда можно в процессе измерений его переключить.

Онлайн калькуляторы для определения номинала резисторов


по цветовой маркировке

Иногда при проверке резистора, омметр показывает, какое-то сопротивление, но если резистор в результате перегрузок изменил свое сопротивление и оно уже не соответствует маркировке, то такой резистор применять недопустимо. Современные резисторы маркируются с помощью цветных колец. Определить номинал резистора, маркированного цветными кольцами удобней всего с помощью онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов


маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных


5 цветными кольцами

Проверка диодов мультиметром или тестером

Полупроводниковые диоды широко применяются в электрических схемах для преобразования переменного в постоянный ток, и обычно при ремонте изделий, после внешнего осмотра печатной платы в первую очередь проверяют диоды. Диоды изготавливают из германия, кремния и других полупроводниковых материалов.

По внешнему виду диоды бывают разной формы, прозрачные и цветные, в металлическом, стеклянном или пластмассовом корпусе. Но они всегда имеют два вывода и сразу бросаются в глаза. В схемах в основном применяются выпрямительные диоды, стабилитроны и светодиоды.

Условное обозначение диодов на схеме представляет собой стрелку, упирающуюся в отрезок прямой линии. Обозначается диод латинскими буквами VD, за исключением светодиодов, которые обозначаются буквами HL, В зависимости от назначения диодов в схему обозначения вносятся дополнительные элементы, что и отражено на чертеже выше. Так как в схеме диодов бывает больше одного, то для удобства после букв VD или HL добавляется порядковый номер.

Проверить диод гораздо легче, если представлять, как он работает. А работает диод как ниппель. Когда Вы надуваете мячик, резиновую лодку или автомобильное колесо, то воздух в них входит, а обратно его не пускает ниппель.

Диод работает точно также. Только пропускает в одну сторону не воздух, а электрический ток. Поэтому для проверки диода нужен источник постоянного тока, которым и может служить мультиметр или стрелочный тестер, так как в них установлена батарейка.

Выше представлена структурная схема работы мультиметра или тестера в режиме измерения сопротивления. Как видно, на клеммы подается напряжение постоянного тока определенной полярности. Плюс принято подавать на красную клемму, а минус на черную. При прикосновении к выводам диода таким образом, что плюсовой выход прибора окажется на анодном выводе диода, а минусовой на катоде диода, то ток через диод пойдет. Если щупы поменять местами, то диод ток не пропустит.

Диод обычно может иметь три состояния – быть исправным, пробитым или в обрыве. При пробое диод превращается в отрезок провода, будет пропускать ток при любом порядке прикосновении щупов. При обрыве напротив, ток не будет идти никогда. Редко, но бывает и еще одно состояние, когда изменяется сопротивление перехода. Такую неисправность можно определить по показаниям на дисплее.

По выше приведенной инструкции можно проверять выпрямительные диоды, стабилитроны, диоды Шоттки и светодиоды, как с выводами, так и в SMD исполнении. Рассмотрим, как проверять диоды на практике.

В первую очередь необходимо, соблюдая цветовую маркировку, вставить в мультиметр щупы. Обычно в COM вставляется черный провод, а в V/R/f – красный (это плюсовой вывод батарейки). Далее необходимо установить переключатель режимов работы в положение прозвонки (если есть такая функция измерений), как на фотографии или в положение 2kOm. Включить прибор, сомкнуть концы щупов и убедиться в его работоспособности.

Практику начнем с проверки древнего германиевого диода Д7, этому экземпляру уже 53 года. Диоды на основе германия сейчас практически не выпускают из-за высокой стоимости самого германия и низкой предельной рабочей температуры, всего 80-100°С. Но эти диоды имеют самое маленькое падение напряжения и уровень собственных шумов. Их очень ценят сборщики ламповых усилителей звука. В прямом включении падение напряжения на диоде из германия составляет всего 0,129 В. Стрелочный тестер покажет приблизительно 130 Ом. При смене полярности мультиметр показывает 1, стрелочный тестер покажет бесконечность, что означает очень большое сопротивление. Данный диод исправен.

Порядок проверки кремниевых диодов не отличается от проверки сделанных из германия. На корпусе диода, как правило, помечается вывод катода, это может быть окружность, линия или точка. В прямом включении падение на переходе диода составляет около 0,5 В. У мощных диодов напряжение падения меньше, и составляет около 0,4 В. Точно также, проверяются стабилитроны и диоды Шоттки. Падение напряжения у диодов Шоттки составляет около 0,2 В.

У мощных светодиодов на прямом переходе падает более 2 В и прибор может показывать 1. Но тут сам светодиод является индикатором исправности. Если при прямом включении видно, даже самое слабое свечение светодиода, то он исправен.

Надо заметить, что некоторые типы мощных светодиодов состоят из цепочки включенных последовательно несколько светодиодов и внешне это не заметно. Такие светодиоды иногда имеют падение напряжения до 30 В, и проверить их возможно только от блока питания с напряжением на выходе более 30В и включенным последовательно со светодиодом токоограничивающим резистором.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.


Роман 11.11.2015

Александр, здравствуйте!
При выпайке одного из выводов резистор поломался пополам. Подскажите пожалуйста номинал сопротивления, цифры на нем такие есть ОМЛТ 12К 5% 7к4.
И просто интересно, поломанный резистор если спаять, он получается будет рабочий?

Александр

Здравствуйте, Роман!
Номинал резистора 12 кОм. Даже номинал переломленного резистора без маркировки можно определить с помощью мультиметра.
Резистор представляет собой керамическую трубку, на который нанесен резистивный слой.
Щупы тестера прикладываются к выводу и на торце нащупывается этот слой по показанию прибора. Так же поступают со второй половинкой. В сумме получится номинал целого резистора.
Спаять сломанный резистор не получится, так как резистивный слой представляет собой тонкий слой резистивного материала.

Как измерить сопротивление мультиметром

Как измерить сопротивление мультиметром самостоятельно?

Мультиметр— универсальный прибор, предназначенный для проведения электрических замеров. С его помощью можно определить напряжение и силу тока, установить сопротивление резистора, а также прозвонить цепь и выполнить ряд других операций. Такой измерительный прибор обязан иметь не только каждый электрик, но и любой человек, самостоятельно выполняющий даже незначительные работы с электрооборудованием.

Виды мультиметров

Современные измерительные устройства представлены аналоговыми и цифровыми приборами. Результаты на аналоговом мультиметре устанавливаются по показаниям стрелки. Достоинством такого оборудования является невысокая цена (2-3$), однако существенный недостаток, высокая погрешность, не дает использовать аналоговое устройство для точных замеров.

Сегодня распространенными являются цифровые мультиметры. Результаты в данном случае отображаются на специальном экране (на светодиодах или на жидкокристаллическом дисплее). Такие приборы гораздо проще в использовании, обладают высокой точностью по сравнению с аналоговыми.

Cлучаи, необходимые для замера сопротивление

Ремонт электропроводки и любых радио- и электротехнических изделий заключается в поиске соприкосновения проводников тока между собой в тех местах, где его не должно быть. Такая ситуация возникает при коротком замыкании (сопротивление равно нулю). Не менее распространенной поломкой является нарушение контакта в проводниках. В таких случаях сопротивление, напротив, стремится к бесконечности.

Для установления сопротивления отдельных участков и элементов цепи используется измерительный прибор — омметр. Мультиметр является комбинированным устройством и при определенной настройке также способен выполнять функции омметра.

Предварительная настройка: режим омметра

Прежде чем выполнять замеры, необходимо перевести мультитестер в режим омметра. Сопротивление на приборе обозначается греческой буквой Ω «Омега». Ручной переключатель режимов работы необходимо перевести в данную секцию (в большинстве моделей возможен поворот как по часовой, так и против часовой стрелки).

Следующим шагом станет выбор пределов измерения. У большинства моделей мультиметров имеется от 4 до 7 пределов: 200 (не более 200 Ом), 2К — не более 2 000 Ом, 20К — не более 20 000 Ом и так вплоть до 200М — 200 000 000 Ом.

Например, при наличии резистора, ориентировочное сопротивление которого составляет от 1 до 10 кОм (1 000 — 10 000 Ом) следует выбрать предел 20К — его значение выше наибольшего предполагаемого (10К). В отличие от других величин неверное определение предела не опасно для прибора. В том случае, если сопротивление резистора окажется больше, на цифровом дисплее «моргнет» показание и загорится единица. При этом необходимо перевести переключатель на предел выше и повторить действия.

Ничего страшного, если вы не знаете даже ориентировочных значений сопротивления — методом подбора вы без проблем найдете подходящий интервал. Старайтесь провести замеры на как можно меньшем пределе — это влияет на точность полученных значений.

Предварительная настройка: подключение щупов

При измерении сопротивления черный щуп необходимо вставить в гнездо com, а красный щуп — в гнездо V/Ω. Перед проведением работ следует убедиться в исправности прибора — для этого соедините токоведущие части щупов между собой. Если на дисплее высветятся нули, все в порядке. Мультиметр исправен и готов к работе.

Многие новички совершают одну и ту же ошибку: прикасаются руками к токоведущим частям щупов или выводам резистора. В этом случае оборудование будет производить замер сопротивления не только резистора, но и вашего тела, так что результаты окажутся некорректными. При проведении работ щупы следует держать за изоляцию! Непосредственно в месте соприкосновения токоведущих частей допускается придерживать щуп и один из выводов детали одной рукой. В этом случае замкнутой цепи не образуется, и показания тестера не искажаются.

Проведение работ

Когда все подготовительные работы выполнены, можно приступать непосредственно к измерениям. Ни в коем случае нельзя производить замеры у элемента, находящегося под напряжением! Также следует вынуть из цепи или выпаять элемент (хотя бы одним концом), сопротивление которого мы меряем, и только после этого использовать омметр. Такой подход гарантирует, что другие компоненты схемы не окажут влияния на результат.

Прислоните щупы к выходам или клеммам резистора или любого другого измеряемого прибора (лампочки накаливания, катушки). Подберите требуемый предел (как было указано выше) и снимите показания прибора. В зависимости от полученных данных можно выявить проблему измеряемого устройства (замыкание или, наоборот, плохой контакт). Если проблем на данном элементе не выявлено, переходите к следующему участку цепи и так до тех пор, пока неисправность не будет обнаружена.

Полезные советы

  • Следует помнить, что на точность данных может влиять заряд батареи мультиметра. При низком уровне заряда прибор начинает подвирать — выдавать неверные значения. На цифровых устройствах есть индикатор батареи, который сигнализирует, когда источник питания следует заменить или зарядить.
  • При работе с аналоговым устройством следует поместить его на ровную горизонтальную поверхность. В противном случае результаты могут быть сильно искажены.
  • Не оставляйте устройство включенным, так как это сильно разряжает его батарею. Даже если речь идет об аналоговом мультиметре, не стоит оставлять его в режиме омметра. Лучше переключить на измерение напряжения.
  • Для удобства обнаружения коротких замыканий можно использовать режим «прозвонки» (обозначается значком диода), присутствующий на большинстве современных устройств. В этом режиме мультиметр издает звуки при очень низком сопротивлении участка цепи. Таким образом, вам не придется каждый раз смотреть на экран.

Как проверить сопротивление мультиметром - инструкция

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Прозвонка проводов

Несмотря на всю многозадачность мультиметров, главное их бытовое применение – прозвонка проводов, то есть определение их целостности. Казалось бы, что может быть проще – соединил два конца кабеля со щупами в режиме «пищалки», и дело с концом. Но такой способ укажет лишь на наличие контакта, но никак не на состояние проводника. Если внутри имеется надрыв, который приводит к искрению и подгоранию под нагрузкой, то пьезоэлемент мультиметра всё равно издаст звук. Лучше воспользоваться встроенным омметром.

Звуковой сигнал, иначе именуемый как «зуммер», значительно ускоряет процесс прозвонки

Установите переключатель мультиметра в положение «единицы Ом» и соедините щупы с противоположными концами проводника. Нормальное сопротивление многожильного провода длиной несколько метров – 2-5 Ом. Увеличение сопротивления до 10-20 Ом скажет о частичном износе проводника, а значения в 20-100 Ом свидетельствуют о серьёзных обрывах жил.

Иногда при проверке уложенного в стену провода, использование мультиметра затруднено. В таких случаях целесообразно применять бесконтактные тестеры, однако цена этих устройств довольно высока.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка

Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше

В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Особенности измерения мультиметром

Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать

Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций

Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Общие меры предосторожности

Как и с любыми другими электрическими приборами, при определении сопротивления мультиметром, существуют некоторые меры предосторожности. Соблюдение их позволяет защитить устройство от повреждений и повысить точность результатов

Несколько простых правил, которые следует помнить во время работ с мультиметром:

Тестировать только отсоединённые от цепи компоненты. На результаты тестирования включённых в схему элементы всегда будут оказывать влияние все остальные объекты цепи.
Убедиться, что тестируемая цепь выключена. Иногда бывают обстоятельства, когда замеры отсоединённых компонентов невозможны

В этом случае очень важно обесточить схему. Кроме того, что любой ток может сделать недействительными любые показания, довольно высокое напряжение способно привести к повреждениям мультиметров.
Обеспечить разрядку конденсаторам в цепи

Без этого условия измерения будут гарантированно искажены.
Помнить, что диоды в цепи вызывают разбег в показаниях при изменении направления замеров.
Учитывать, что утечки тока через пальцы в некоторых случаях способны исказить показания. При измерении больших сопротивлений этот эффект становится более заметным.

Большинство приборов способно удовлетворить самые разнообразные нужды домашнего мастера. Покупка даже недорогого мультиметра вряд ли разочарует непрофессионала при интенсивном использовании.

Как измерить сопротивление мультиметром, ведь радиолюбителю зачастую требуются более точные данные, а если элемент не новый, необходимо проверить его работоспособность.

Принцип работы

Работа любого омметра (включая и современные цифровые измерители) базируется на основном постулате электротехники – законе Ома. Согласно его условиям, чем больше сопротивление, тем меньше проходящий через него ток – при неизменном напряжении питания.

Омметру для работы необходим источник питания. Образуется запитанная электрическая цепь, в которой прибор, учитывая напряжение питания и ток, протекающий через замеряемый элемент, определяет сопротивление.

В Китае можно заказать никель-кадмиевую аккумуляторную батарейку на 8,4 В – 7 перезаряжаемых элементов по 1,2 В, упакованных в корпус такого же размера, ёмкостью до 200 миллиампер-часов – она даст близкое к 9 В питание, отчего прибор не выдаст существенную погрешность.

Такой способ – выход для тех, кто часто по работе замеряет сопротивление резисторов, спиралей и обмоток, «прозванивает» кабельные линии и т. д.: после примерно 1000 замеров обычная батарейка «села» бы.

Оцените статью:

Фотомануал как измеряется сопротивление мультиметром



Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ - в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

Гнездо СОМ мультиметра Clarke
Гнездо СОМ на мультиметре Mastertech

Стрелкой показано гнездо СОМ мультиметра Facom 714
Гнездо СОМ мультиметра VA17

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

Fluke 87V разъем совмещен с вольтметром, диодным датчикком
Kemot — гнездо сопротивления совмещено с вольтметром, гнездом для измерения емкости аккумулятора

Mastech — сопротивление, вольтметр, тестер для диодов в одном гнезде
Fluke 287 Температура, сопротивление, диод, вольтметр в одном гнезде



 С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 - 0,8 Ом. Если показывает бо́льшую цифру - значит провода или щупы пришли в негодность и их нужно заменить.

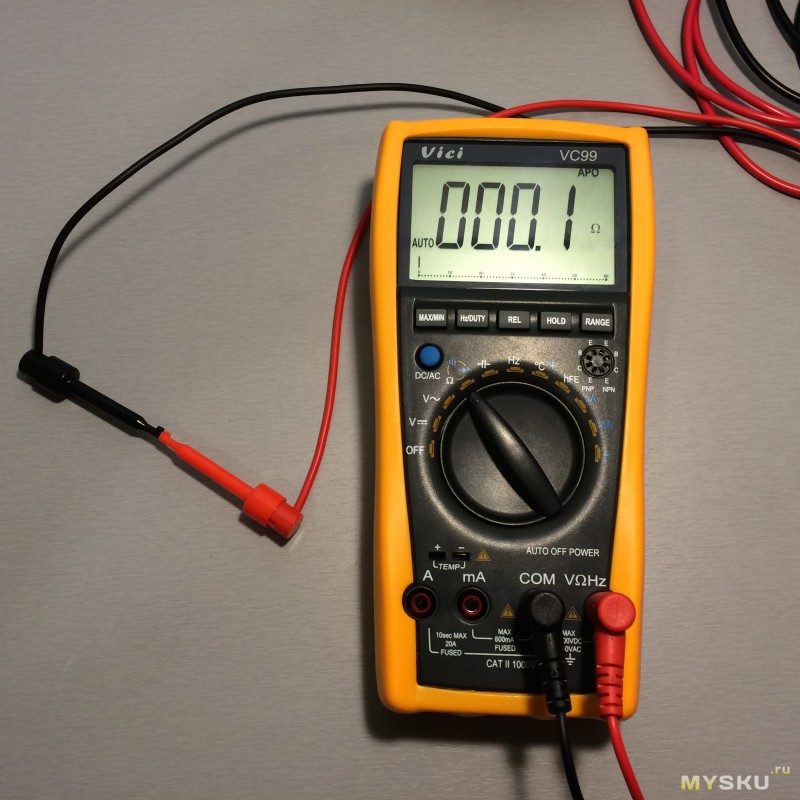

Щупами или "крокодильчиками" касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении - значит цепь разомкнута. Такое же сопротивление должны показывать "пустые" щупы.

Разомкнутая цепь - единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи - чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться - это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.



Стоит ли покупать набор электрика НЭУ-М или лучше сначала посчитать? Какой мультиметр лучше выбрать для домашнего использования Набор диэлектрических отвёрток в быту Виды детекторов скрытой проводки, для чего они применяются

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

 Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который  можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

 Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.
 Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
 Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
 Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Подробнее о маркировке резисторов можно узнать из нашей статьи «Маркировка корпуса резисторов (сопротивления) и обозначение в схеме».

 Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был. Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

 Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

 Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
 Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
 Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

 Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.
Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

 Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
 Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
 В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
 Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.
 Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Как измерить сопротивление резистора мультиметром

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте « Электрик в доме ». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора, решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники – законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это цифровой мультиметр DT9208A . В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common – общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой». Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор. Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой – к другому концу.

Перед тем как измерить сопротивление мультиметром необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение , в данном случае это – 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений , но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений . Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора.

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Мультиметры широко используются не только профессиональными электриками, но и домашними мастерами. С помощью них возможно измерить все известные электрические величины, применяемые на практике в различных электрических сетях. В статье рассмотрим как измерить сопротивление мультиметром. Для подобных целей существует встроенный омметр, который дает возможность проверить этот параметр и получить определенное значение у трансформаторов, катушек, конденсаторов, различных элементов радиоэлектроники, а также у кабелей и проводов.

Мультиметры аналоговые и цифровые

В основе работы измерительных приборов лежит закон Ома. В нем определяется понятие сопротивления, представленного в виде отношения напряжения в проводнике к силе тока, протекающего в этом же проводнике (R = U/I). Таким образом, сопротивление в 1 Ом соответствует силе тока в 1 А с напряжением 1 В. Следовательно, если напряжение и ток заранее известны, то рассчитать и померить сопротивление совсем не сложно. Простейший омметр по сути является одновременно источником тока и амперметром со шкалой, где нанесена градуировка в Омах.

Первоначально приборы для замеров сопротивления могли выполнять лишь одну функцию. Измерение проводилось в максимально короткие сроки и давало точные результаты. Впоследствии появились универсальные измерительные устройства – мультиметры, где омметр является лишь одной из составных частей, включаемый в нужный режим. Аналоговыми приборами тоже необходимо уметь правильно пользоваться, начиная от подключения и заканчивая обработкой полученных данных.

Внешний вид цифровых и аналоговых устройств заметно отличается. В первом случае результаты измерений отображаются на дисплее в виде конкретных цифровых показателей. В аналоговых приборах вместо табло используется проградуированный циферблат, где стрелка останавливается возле нужного значения. Таким образом, цифровые мультиметры сразу позволяют определить и выдать готовые данные, а в аналоговых требуется дополнительная обработка полученных результатов.

Цифровые мыльтиметры оборудованы датчиком, указывающим на степень разрядки источника питания. При недостаточной силе тока прибор просто не будет работать. Аналоговые устройства в подобных ситуациях никак не сигнализируют, а начинают выдавать неправильную информацию. Как правило, в быту могут использоваться любые мультиметры с достаточными значениями пределов измеряемого сопротивления. Они позволяют выполнять любые задачи, в том числе измерить сопротивление резистора.

Однако, данные устройства не подходят для замеров больших величин по причине малой мощности и слабых источников питания. Для этих целей применяются мегаомметры, работающие от мощной батареи с повышающим трансформатором или генератора тока.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

  • Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
  • Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
  • Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета – в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом. Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.
Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Подробнее о маркировке резисторов можно узнать из нашей статьи «Маркировка корпуса резисторов (сопротивления) и обозначение в схеме».

Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был. Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.
Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.
Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Как проверить сопротивление мультиметром на резисторе и проводах

При выполнении ремонта электрической проводки в доме или на производстве при выяснении неисправности в любом устройстве, работающем от электричества, необходимо проводить измерения сопротивления. Для этого применяют прибор, который называют мультиметр, или тестер. Существует множество вариантов исполнения этого устройства, но принципы работы не отличаются друг от друга, а перечень возможностей довольно велик. Им можно проверять различные параметры электрической сети – напряжение, силу тока и другие характеристики электричества. Существует множество случаев, когда требуется измерить сопротивление мультиметром.

Принципы работы устройства

Перед тем как измерить сопротивление мультиметром, вспомним закон Ома, который лежит в основе этого процесса: сила тока, протекающая по отрезку цепи, прямо пропорциональна размеру напряжению и обратно пропорциональна размеру сопротивления на этом отрезке цепи. Другими словами, I=U/R, или сила тока = напряжение/сопротивление. Зная два параметра из указанных, определить третий очень просто.

Перед тем как проверить сопротивление мультиметром, требуется подготовить его к работе. Порядок настройки будет рассмотрен на примере типового тестера, который можно купить в любом магазине.

Устройство работает от обыкновенной батарейки или аккумулятора на 9 В. На лицевой стороне тестера размещен переключатель в форме круга. Выбор режима работы и диапазона измерений осуществляется с его помощью. Вокруг переключателя размещена панель, разделенная на секторы, окрашенные в разные цвета. Иногда, для большей наглядности их выделяют линиями.

Как правило, участок разметки, который понадобится для измерения сопротивления, находится в верхней части окружности. Его обозначают греческой буквой омега (Ω). Он разделен на несколько секторов, каждый из них имеет цифровые обозначения, например, 20К или 200К, что обозначает 20 кОм и 200 кОм соответственно. Перед работой переключатель переводят в нужный сектор.

В комплект изделия для проверки измерения сопротивления входят щупы. Для удобства использования их окрашивают в различные цвета. Большой разницы, какого цвета щуп куда втыкать, нет. Правда, есть неписанное правило устанавливать черный щуп в гнездо со значением «СОМ», а красный — в гнездо с маркировкой «VCX+».

Проведение любых измерительных операций требует предварительного тестирования работоспособности самого мультиметра. У него может сесть батарейка и пропасть контакт в проводе, подходящий к щупу, могут окислиться контакты на щупах. Для тестирования работоспособности тестера надо его включить и прижать контакты щупов. Если он функционирует нормально, то на индикационной панели будет показан ноль или цифры, к нему стремящиеся. Указанных манипуляций достаточно для подтверждения того, что прибор работает нормально.

Схема измерения

Итак, с обозначениями на приборе все понятно. Можно переходить к практическому действию и выполнить практические измерения с помощью тестера. Опыт радиолюбителей и электриков показывает, что большая часть ошибок совершаются на практической работе.

Можно разобрать в качестве примера измерение сопротивления постоянного резистора. Эту радиодеталь можно приобрести в любом магазине, торгующими радиотоварами. На корпусе этой детали нанесена маркировка, в которой указан номинал, например, 50 Ом. Кроме номинала может быть указана допустимая погрешность отклонения от него.

Для выполнения измерения переключатель переводят в необходимый диапазон. Если номинал детали неизвестен, то переключатель переводят на предельное значение. После этого щупы устанавливают в прибор и прикладывают к контактным выходам резистора. На панели индикации появится значение номинала этой детали.

Проверка электрических спиралей

Нередко в доме или квартире возникают проблемы с освещением. Причин тому может быть множество, от неполадок в щитовой коробке до неисправности самой лампы, то есть лампа просто перегорает. Если источник освещения имеет прозрачную колбу, то поврежденную спираль видно сразу, но в матовой этого не видно, поэтому потребуется мультиметр.

Для определения целостности лампы необходимо проделать следующие действия. На приборе надо выставить минимальный уровень измерения. Один щуп прижимают к цоколю, а второй — к контакту, расположенному в верхней части лампы. Если на дисплее, установленном на приборе, не появится никаких цифр, то лампа подлежит замене.

Таким же образом можно проверить работоспособность, например, электрического чайника — проложить щупы к контактам и проверить сопротивление мультиметром.

Необходимость замера

Сопротивление обладает различными значениями, например, у сухой древесины оно очень высоко, а у чистой меди, наоборот, к нулю. Инженеры эксплуатируют такое свойство материалов при создании электрических и электронных приборов разного назначения.

Если прибор показывает, что этот показатель стремится к бесконечности, то это означает, что ток по цепи не поступает, а следовательно, устройство неработоспособно.

Если результат при проверке электродвигателя, установленного в фене или пылесосе, либо динамика в бытовой колонке не соответствует заводским показателям, то двигатель надо отдавать в ремонт.

Без применения этого прибора невозможно проверить бортовую сеть или свечи зажигания в автомобиле.

Кроме того, тестирование электрических кабелей проводки может показать ее целостность, то есть, если она повреждена, надо принимать меры по ее ремонту или замене. При стремлении показателя к бесконечности можно говорить об обрыве или повреждении изоляции. Такое повреждение нужно ликвидировать как можно быстрее.

При обнаружении неполадок в зарядном устройстве от телефона, планшета или компьютера также рекомендуется протестировать их с помощью мультиметра. В радиотехнике требуется проводить замеры индукционной катушки, что позволит позволить принять решение о сдаче устройства в ремонт или о покупке нового.

В домах и квартирах тестеры часто используют для проверки заземления. Повреждения в этой системе невозможно обнаружить визуально, поэтому рекомендуется регулярно проверять заземление, что напрямую связано с обеспечением безопасности человека.

При замерах обязательно нужно обесточить отрезок цепи, на котором проводится тестирование, при этом особую осторожность необходимо проявлять при выполнении работ в высоковольтных системах. Благодаря современным замеряющим приборам работа с электричеством становится намного удобнее, особенно при соблюдении мер безопасности.

Как измерить сопротивление цифровым мультиметром

Зачем измерять сопротивление? Чтобы определить состояние цепи или компонента. Чем выше сопротивление, тем меньше ток, и наоборот.

Как правило, сопротивление компонентов, используемых для цепей управления (таких как переключатели и контакты реле), вначале очень низкое и со временем увеличивается из-за таких факторов, как износ и грязь. Нагрузки, такие как двигатели и соленоиды, со временем уменьшаются в сопротивлении из-за пробоя изоляции и попадания влаги.

Для измерения сопротивления:
1. Выключите питание цепи.

  • Если в цепи есть конденсатор, разрядите конденсатор перед снятием показаний сопротивления.
2. Поверните циферблат цифрового мультиметра на сопротивление, или ом, которое часто разделяет точку на шкале с одним или несколькими другими режимами тестирования / измерения (целостность цепи, емкость или диод; см. Иллюстрацию ниже).
  • На дисплее должно отображаться OLΩ, потому что в режиме сопротивления, даже до подключения измерительных проводов к компоненту, цифровой мультиметр автоматически начинает измерение сопротивления.
  • На дисплее может появиться символ МОм, потому что сопротивление открытых (неподключенных) измерительных проводов очень велико.
  • Когда выводы подключены к компоненту, цифровой мультиметр автоматически использует режим автоматического выбора диапазона для настройки наилучшего диапазона.
  • Нажатие кнопки диапазона позволяет технику вручную установить диапазон.
  • Наилучшие результаты будут достигнуты, если проверяемый компонент будет удален из цепи. Если компонент оставить в цепи, на показания могут повлиять другие компоненты, параллельные проверяемому компоненту.

3. Сначала вставьте черный измерительный провод в разъем COM.
4. Затем вставьте красный провод в гнездо VΩ.

  • Когда закончите, снимите провода в порядке , обратном : сначала красный, затем черный.
5. Подключите измерительные провода к тестируемому компоненту.
  • Убедитесь, что контакт между измерительными проводами и цепью хороший.

Совет: Для измерений очень низкого сопротивления используйте относительный режим (REL; см. Пункт 11).Он также может называться нулевым или дельта-режимом (Δ). Он автоматически вычитает сопротивление измерительных проводов - обычно от 0,2 Ом до 0,5 Ом. В идеале, если измерительные провода соприкасаются (закорочены), на дисплее должно отображаться 0 Ом.

Другие факторы, которые могут повлиять на показания сопротивления: посторонние вещества (грязь, припой, масло), контакт тела с металлическими концами измерительных проводов или параллельные цепи. Человеческое тело становится параллельным путем сопротивления, снижая общее сопротивление цепи. Таким образом, не прикасайтесь к металлическим частям измерительных проводов, чтобы избежать ошибок.

6. Прочтите результат измерения на дисплее.
7. По окончании выключите мультиметр, чтобы предотвратить разряд батареи.

Расширенные возможности цифрового мультиметра

8. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.

  • Обязательно обратите внимание на сигнализатор (например, K или M) после измерения на дисплее.
9. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение - его можно будет просмотреть позже.
10. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение.
  • Мультиметр издает звуковой сигнал каждый раз, когда записывается новое показание.
11. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение.
  • Отображаются измерения выше и ниже эталонного значения.

Анализ измерения сопротивления

Значимость показаний сопротивления зависит от тестируемого компонента. Как правило, сопротивление любого компонента меняется со временем и от компонента к компоненту. Незначительные изменения сопротивления обычно не критичны, но могут указывать на закономерность, которую следует отметить.Например, когда сопротивление нагревательного элемента увеличивается, ток, проходящий через элемент, уменьшается, и наоборот. См. Диаграмму ниже.

При работе с печатной платой может потребоваться снять один из выводов резистора с платы, чтобы измерить правильное сопротивление резистора. Измерение сопротивления, отображаемое цифровым мультиметром, представляет собой полное сопротивление на всех возможных путях между щупами измерительных проводов. При измерении сопротивления компонента, входящего в цепь, необходимо соблюдать осторожность.

Сопротивление всех компонентов, подключенных параллельно с проверяемым компонентом, влияет на показания сопротивления, обычно понижая его. Всегда проверяйте электрическую схему на наличие параллельных путей.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Связанные ресурсы

Мультиметры и проверка сопротивления | Блог Simply Smarter Circuitry

Цифровой мультиметр - это электронный измерительный прибор, который сочетает в себе несколько различных функций измерения в одном компактном устройстве, что позволяет легко увидеть, что происходит внутри цепи.Поскольку вам не нужно перемещать шкалу для измерения различных уровней, мультиметры с автоматическим выбором диапазона особенно полезны. Если вы хотите максимально использовать возможности мультиметра, обязательно прочтите руководство, в котором объясняются основные операции и соответствующая информация по безопасности. Давайте посмотрим на некоторые базовые испытания сопротивления, которые вы можете выполнить с помощью цифрового мультиметра.

Чтобы проверить сопротивление, сначала установите мультиметр на «сопротивление», а затем убедитесь, что оба щупа вставлены в соответствующие отверстия.Обратите внимание на показания мультиметра, когда щупы ничего не касаются; поскольку воздух не проводит электричество, между датчиками существует бесконечное сопротивление, и это бесконечное сопротивление варьируется от производителя мультиметра к производителю. После этого соедините два зонда вместе. Поскольку металлические наконечники зондов очень хорошо проводят электричество, сопротивление должно быть почти нулевым.

Измерьте сопротивление некоторых незакрепленных резисторов, то есть резисторов, не подключенных к цепи.Испытательные резисторы с различным сопротивлением. Затем прикоснитесь щупами мультиметра к проводам по бокам центрального цилиндра резистора. Обратите внимание на единицы измерения - «k» означает килоом (тысячи Ом), а «M» означает мегаом (миллионы Ом). Вы можете найти в Интернете ресурсы, которые помогут вам определить номинал резистора на основе его цветных полос.

Не измеряйте сопротивление в цепи, когда через нее проходит электричество. Кроме того, вам необходимо разрядить конденсаторы перед измерением сопротивления, потому что вы получите ложные показания, если есть какой-либо другой источник тока, кроме мультиметра.Если в вашей схеме есть конденсаторы большой емкости, вы должны проверить их с помощью вольтметра, настроенного на высокое постоянное напряжение (DC), чтобы убедиться, что они не несут заряд. Используйте резистор большой мощности для разрядки конденсатора, если вы обнаружите, что он несет заряд: осторожно прикоснитесь выводами резистора к выводам конденсатора. Будьте терпеливы, поскольку для полной разрядки конденсатора может потребоваться несколько секунд.

Пошаговое руководство по проверке перегоревшего предохранителя

Как проверить предохранитель мультиметром

Хотя легко визуально осмотреть элемент в стеклянном предохранителе, чтобы убедиться, что перегорел, большинство предохранителей имеют твердые непрозрачные корпуса, которые скрыть элемент из поля зрения.Чтобы проверить, перегорел ли предохранитель, нам понадобится мультиметр. После настройки мультиметр может измерить сопротивление плавкого элемента. Сопротивление измеряется в Ом «Ом». Следующее руководство использует цифровой мультиметр, однако те же принципы применяются при использовании аналоговый мультиметр (т.е. один с дисплеем иглы). Если вы используете аналоговый измеритель, сначала прочтите руководство, а затем обратитесь к дополнительным примечаниям в конце.

Нужен предохранитель для замены? Ознакомьтесь с нашим широким ассортиментом предохранителей.

Подключение тестовых проводов.

Черный провод должен быть подключен к общей розетке.
Красный провод должен быть подключен к гнезду Ω или Ohms.

Не знаете, какой предохранитель вам нужен? Мы можем помочь.

Как выставить ом на мультиметре.

Переместите диск в самый нижний диапазон шкалы Ом (200 Ом - минимальное значение. на этом мультиметре).Это также должно включить измеритель. Если есть отдельный переключатель ON, включите глюкометр. Вы можете видеть на рисунке, что диапазон Ом показан светло-зеленой полосой в нижнем левом углу.

5 различных значений диапазона Ом на этом мультиметре:
2M = 2000000 Ом или 2 МОм (максимальное значение сопротивления)
200k = 200000 Ом
20k = 20000 Ом
2k = 2000 Ом
200 = 200 Ом (минимальное значение сопротивления)

Наше подробное руководство по размерам предохранителей может помочь вам найти сменный предохранитель.

Как проверить, работает ли ваш мультиметр.

Коснитесь металлических концов 2 измерительных проводов и, удерживая их вместе, дисплей измерителя должен изменение, чтобы показать, что сопротивление небольшое или отсутствует. Мощность просто перетечет из одного провода обратно через другой. Когда вы разделите два наконечника, дисплей глюкометра вернется к состояние 100% сопротивления.

Измерьте сопротивление предохранителя.

Важно! Поместите предохранитель на непроводящую поверхность, например на дерево, ламинат. или пластик. Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками ведет тестирование. Здесь нет полярности, поэтому вы можете использовать любой провод для любой крышки предохранителя. Обеспечьте хороший контакт, касаясь чистой металлической поверхности каждой крышки. Пока провода надежно подключены к предохранителю, посмотрите на показания, отображаемые на мультиметре.

Примечание: Если вы хотите проверить предохранитель, все еще находящийся в цепи. Пожалуйста, убедитесь, что вы отключили питание и отсоединили источник питания, чтобы избежать поражения электрическим током.

Замени предохранители по лучшей цене! Мы превзойдем объявленную цену любого текущего конкурента *

Что такое показания цифрового мультиметра.

Предохранитель исправен: Если показания мультиметра изменяются на низкое значение сопротивления (аналогично результат соприкосновения двух проводов вместе).

Перегорел предохранитель: Если показания счетчика не изменяются, а дисплей по-прежнему показывает исходное состояние 100% сопротивления.

Не забудьте выключить мультиметр, когда закончите тестирование.

Мы предлагаем БЕСПЛАТНУЮ экспресс-доставку в любую точку Австралии для всех заказов на сумму более 99,00 австралийских долларов.

Как пользоваться аналоговым мультиметром.

Аналоговые мультиметры показывают показания, перемещая стрелку по фиксированной шкале.Процесс тестирования точно такой же.

Выберите правильный диапазон сопротивления и соедините вместе металлические концы измерительных проводов. Стрелка будет «скользить» по шкале, не оказывая сопротивления. Хороший предохранитель покажет то же самое.

Когда кончики разделены, игла покажет 100% сопротивление государственный. Перегоревший предохранитель покажет такое же значение. Убедитесь, что наконечники измерительных проводов надежно соединены с металлическими торцевыми крышками или лезвиями предохранителя, и что предохранитель проверяется на непроводящей поверхности.

Обработка заказов, полученных до 14:00 по восточному поясному времени Австралии, в тот же день.

Может ли автомобильный предохранитель выйти из строя, не перегорел?

Если предохранитель вашего автомобиля не работает и не перегорел, вот несколько причин, по которым это может произойти;

  • 1. Предохранитель имеет производственный брак. Это качественный предохранитель или дешевая замена?
  • 2. Перегоревший предохранитель был неправильно заменен предохранителем более низкого номинала.
  • 3. Устройство, запитанное от предохранителя, неисправно, потребляя более высокий ток.
  • 4. Предохранитель исправен, но что-то пошло не так в процессе проверки.

Автомобильный предохранитель обычно не выходит из строя из-за чрезмерного использования или старения. Автомобильные предохранители предназначены для работы в течение очень длительного периода времени при использовании в соответствии с параметрами, указанными производителем.

Электрические цепи в современных транспортных средствах разработаны квалифицированными инженерами-электриками и проходят строгие испытания в экстремальных условиях, поэтому обычно они очень надежны.Кроме того, производители автомобилей используют предохранители высокого качества, которые производятся и проходят испытания в соответствии со строгими стандартами. Хотите узнать больше о предохранителях? Просмотреть все руководства по предохранителям.

Как узнать, перегорел ли автомобильный предохранитель?

Есть несколько способов быстро проверить, не перегорел ли предохранитель автомобиля. Во-первых, нужно найти предохранитель. который контролирует любое устройство, которое не работает. Внутри блока предохранителей может быть схема крышку или руководство пользователя, или вы можете найти его в Интернете.Затем снимите предохранитель с помощью съемников - убедитесь, что ваш автомобиль полностью выключается перед тем, как вы это сделаете! Затем осмотрите предохранитель на предмет визуальных признаков неисправности. обесцвечивание или сломанные нити. Затем вы можете установить запасной автомобильный предохранитель.

Магазин наш ассортимент автомобильных предохранителей.

Нужен предохранитель на замену?

Swe-Check - это специалисты по предохранителям.

На нашем складе имеется большой ассортимент высококачественных предохранителей, которые вы можете купить на нашем сайте.

Если вы не можете найти требуемый предохранитель, наши опытные сотрудники могут сопоставить предохранители разных производителей. Свяжитесь с нами.

Мы обслуживаем все потребности от мелких розничных клиентов до крупных OEM-компаний и дистрибьюторов, а также можем организовать специальные расценки и кредитные счета.

Если вы не знаете, как определить предохранитель, мы создали этот руководство по идентификации предохранителей.

Мы продаем только качественную продукцию всемирно признанных производителей.


Использование мультиметра

В этой статье представлены основные концепции мультиметров и объясняется, как их использовать для основных измерений. Мультиметры - одно из самых полезных электрических и электронных средств, доступных нам. Фактически это наши глаза, чтобы видеть электричество. Умение использовать мультиметр очень важно, если вам нужно знать, что происходит с электричеством. Мультиметр, как следует из названия, может выполнять несколько функций.Базовый измеритель позволит нам измерять и тестировать напряжения переменного тока, напряжения постоянного тока, полярность постоянного тока, сопротивление и часто ток. Более продвинутые измерители также измеряют частоту, емкость, усиление транзистора и / или индуктивность.

Аналоговый и цифровой мультиметр
Мультиметры

бывают разных форм и размеров. Однако в основном есть два типа:

Основные отличия указаны в следующей таблице:

Аналоговые счетчики Цифровые счетчики
1.Укажите стрелкой, перемещающейся по лицевой стороне счетчика. 1. Отобразите измеренное значение в фактических цифрах (числах).
2. Не такой точный, как точно откалиброванный цифровой измеритель. 2. Обычно считается более точным, чем аналог (только если они были правильно откалиброваны).
3. Для быстрого считывания точных значений напряжения может потребоваться некоторая практика, хотя они очень полезны для демонстрации наличия напряжения. 3.Легче считывать точные значения, чем на аналоговых счетчиках. Однако это часто бывает чрезмерным, когда все, что вам нужно знать, - есть ли напряжение или нет.
4. Особенно подходит для измерения быстро меняющихся напряжений. Стрелка точно следует за напряжением, быстро меняя его вверх или вниз. 4. Отображать вводящие в заблуждение результаты, если измеренное напряжение быстро меняется. Это связано с тем, что большинству цифровых измерителей требуется секунда или больше для считывания измеренного напряжения. Если за это время напряжение сильно изменится, показания будут неправильными.
5. Требуется батарея только при измерении сопротивления. 5. Требуется хороший аккумулятор для работы на всех настройках.

Если у вас нет счетчика или вы не можете взять его взаймы, то самое время приобрести его. Базового счетчика, вероятно, будет достаточно для ваших нужд. Это тот, который просто считывает переменное и постоянное напряжение, сопротивление и постоянный ток. Выбор между аналоговым и цифровым сигналами остается за вами, и он будет зависеть от доступности, а также от вашего бюджета и предпочтений.Не рекомендуется переплачивать за первый мультиметр, так как его использование может быть неоправданным. Однако измеритель, который делает основы, очень полезен.

Если вам нужно купить мультиметр, вот ссылка на ассортимент Amazon в США или Великобритании или
в Австралии. Раскрытие информации: если вы покупаете через эти ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Цифровые счетчики обычно доступны в большинстве магазинов электроники. Аналоговые счетчики часто считаются «старой технологией».Однако во многих ситуациях аналоговый измеритель может быть единственным доступным измерителем, который работает (поскольку им не требуются батареи для считывания напряжений). В этой главе будут рассмотрены оба типа счетчиков. Если у вас есть счетчик, держите его при себе, когда будете читать эту статью. Прочтите инструкции к вашему конкретному глюкометру, чтобы знать о его функциях. По возможности используйте глюкометр для выполнения упражнений в качестве практических примеров.

Измерение напряжения на мультиметре

Независимо от того, какой у вас прибор, вам необходимо примерно знать, какое напряжение вы измеряете.Первый выбор - между переменным и постоянным током. В качестве ориентира распространены следующие источники:

Для переменного тока: трансформаторы, генераторы (часто ошибочно называемые генераторами), домашняя проводка, световые розетки, электрические розетки (настенные розетки).

Для постоянного тока: батареи, солнечные батареи, автомобили, электронное оборудование.

После того, как вы определились, будете ли вы измерять постоянный или переменный ток, вам необходимо выбрать это на своем мультиметре. См. Инструкции к вашему глюкометру. Большинство счетчиков не будут повреждены, если выбрать переменный ток вместо постоянного или постоянный вместо переменного тока.Однако счетчик не будет показывать правильно, если вообще будет.

Следующим шагом является примерное рассмотрение величины напряжения, которое вы будете проверять. Затем выберите на своем измерителе диапазон, превышающий это напряжение.

Пример 1: Вы хотите измерить напряжение в розетке. Оно должно быть 220 или 240 вольт, выберите диапазон 250 или 300 вольт переменного тока.

Пример 2: Вы хотите измерить напряжение автомобильного аккумулятора. Оно должно быть 12 вольт. Выберите диапазон 15, 20, 25, 30 или 50 вольт постоянного тока (в зависимости от диапазонов вашего измерителя).

Если вы не уверены, какое напряжение должно быть, начните с максимального диапазона.

Аналоговый счетчик
Цифровой измеритель
Если указатель измерителя перемещается только немного, выберите меньший диапазон. Продолжайте выбирать меньший диапазон, пока указатель не окажется на полпути или выше. Если показание составляет 0,01 или аналогичное очень низкое значение, выбирайте более низкий диапазон, пока не отобразится более значимое значение.
Если указатель выходит за пределы шкалы (полностью в правую сторону), вам необходимо быстро удалить датчики, выбрать более высокий диапазон, а затем снова измерить Если выбран слишком большой диапазон, на большинстве измерителей будет отображаться OL или -1 или аналогичный показатель, указывающий на перегрузку или вне диапазона.

Некоторые (более дорогие) цифровые счетчики имеют функцию, называемую «автоматический выбор» или «автоматический выбор диапазона». Это означает, что измеритель автоматически выберет подходящий диапазон для измеряемого напряжения.С этими измерителями все, что вам нужно сделать, это выбрать переменный или постоянный ток.

ГДЕ КАКОЙ ЗОНД?

Каждый счетчик имеет два датчика. Один черный зонд и один красный зонд. Черный обычно подключается к отрицательному (-) или общему выводу счетчика. Красный зонд обычно подключается к положительной (+) клемме измерителя.
[предупреждение]

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ прикасайтесь к металлическим штифтам

Измерительный AC

При измерении переменного тока не имеет значения, какой датчик переходит в фазу (иногда называемую «активным» или «горячим»), а какой датчик подключается к нейтрали (иногда известной как «холодный».То есть переменный ток не имеет полярности (подробнее см. Статью о переменном и постоянном токе).
Упражнение 1 : Чтобы измерить напряжение в розетке, вставьте один датчик в одно отверстие, а другой датчик в другое отверстие. Неважно, какой зонд куда идет. Попробуйте это со своим глюкометром:

  1. Выберите переменный ток, диапазон 250 или 300 В (в зависимости от диапазонов вашего измерителя).
  2. Не касаясь металлических концов датчиков, вставьте один датчик в одно из отверстий в розетке.Вставьте другой зонд в другое выпускное отверстие. Ваш счетчик должен показывать где-то около того, какое должно быть напряжение (110, 220 или 240 вольт).
  3. Теперь, все еще не касаясь металлических концов зондов, поменяйте их местами. То есть выньте оба датчика из выпускных отверстий, поменяйте их местами и осторожно вставьте снова. Ваш глюкометр должен показывать то же самое, что и раньше. Это показывает, что не имеет значения, в каком направлении идут щупы при измерении переменного тока.
Измерение постоянного тока

При измерении постоянного тока необходимо подключить красный щуп к положительному (+), а черный провод к отрицательному (-) измеряемому напряжению.Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях указатель быстро переместится за левую часть шкалы. Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательное напряжение.

Упражнение 2 : Измерение напряжения автомобильного аккумулятора.

  1. Выберите на вашем мультиметре 15, 20 или 50 вольт постоянного тока.
  2. Поместите красный положительный щуп на положительный полюс аккумуляторной батареи.
  3. Поместите черный отрицательный щуп на отрицательную клемму аккумуляторной батареи.
  4. Хорошая батарея должна показывать от двенадцати до четырнадцати (12-14) вольт.

Обычно мультиметр используется для определения того, какой вывод от батареи или источника питания является положительным, а какой - отрицательным. Если вы не знаете, какой из них какой, удерживайте один датчик на одном из проводов, которые нужно проверить, а затем на мгновение коснитесь другого провода другим датчиком.Если на аналоговом измерителе указатель смещается влево, поменяйте местами щупы. Когда счетчик показывает правильно, красный зонд подключен к положительному проводу (или положительной клемме аккумулятора). На цифровом измерителе, если появляется знак «-», поменяйте местами щупы, чтобы красный провод был подключен к плюсу.

Упражнение 3 : Определите положительный полюс маленькой батарейки фонарика.

Аналоговый счетчик Цифровой измеритель
Убедитесь, что красный датчик подключен к положительной клемме измерителя. Убедитесь, что красный зонд подключен к положительной клемме измерителя.
Выберите напряжение постоянного тока и диапазон 3 или 10 вольт (или любой другой, какой у вашего измерителя). Выберите DC Volts и диапазон 2 вольт (или любой другой, какой у вашего измерителя).
Подсоедините черный провод к любому концу батареи. На мгновение прикоснитесь красным щупом к другому концу батареи. Подсоедините черный провод к любому концу батареи. Коснитесь красным щупом другим концом аккумулятора
Если счетчик показывает правильно, переходите к следующему шагу.Если указатель сместится влево, поменяйте щупы. То есть подсоедините черный щуп к концу, к которому вы на мгновение прикоснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно. Если счетчик показывает правильно (т.е. нет знака «-»), переходите к следующему шагу, если появляется знак «-», поменяйте датчики. То есть подключите черный щуп к концу, которого вы только что коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно
К черному щупу подсоединяется отрицательный (-) провод.Другой конец положительный (+). Конец, подключенный к черному щупу, - это отрицательный (-) провод. Другой конец положительный (+).

Практические советы по Note

1) Измеритель считывает напряжение между двумя датчиками, но не обязательно полное напряжение в цепи. Это может показаться логичным утверждением, но многие люди оказались в ловушке, не понимая разницы.

2) Для проверки выходного напряжения усилителя HiFi лучше всего использовать аналоговый измеритель.

Упражнение 4 : Неважно, используете ли вы левый или правый канал, но вам нужно использовать положительную и отрицательную клеммы одного канала.

  1. Выберите переменный ток и диапазон 50 вольт на вашем измерителе.
  2. Подключите один щуп к отрицательной клемме динамика.
  3. Подсоедините другой щуп к плюсовой клемме динамика.
  4. Стрелка счетчика должна танцевать вверх и вниз в такт музыке. Насколько далеко продвинется игла, будет зависеть от регулятора громкости.

Это не очень практичный способ измерения выходной мощности, но он дает интересный дисплей. Чтобы правильно измерить выходные возможности вашего усилителя Hi-Fi, вам понадобится другое испытательное оборудование.

Измерение сопротивления на мультиметре

Полезной особенностью мультиметров является их способность измерять сопротивление в цепи. Хотя точное сопротивление в цепи может быть вам бесполезно, часто известно относительное сопротивление. Пример: точное сопротивление утюга для одежды не имеет значения.Однако знание того, что есть некоторое сопротивление (сопротивление нагревательного элемента), говорит вам, что он должен работать. Отсутствие сопротивления указывает на разорванное соединение, которое необходимо исправить.

Лучший известный способ разрушить ваш измеритель - это попытаться измерить высокое напряжение (например, 220 В переменного тока), все еще находясь в диапазоне сопротивления.
Перед измерением сопротивления убедитесь, что питание отключено и отключено.

Метод настройки мультиметра для измерения сопротивления различается для аналоговых и цифровых измерителей.Поэтому рассмотрим каждую отдельно.

.
Аналоговый мультиметр Цифровой мультиметр
1. Выберите сопротивление. Это часто обозначается символом Ом «Ω». 1. Выберите «Сопротивление». Это часто обозначается символом килоомов кОм.
2. Откалибруйте измеритель. Для этого найдите ручку «Ohm’s Adjust», небольшую ручку, похожую на регулятор громкости.Сожмите металлические наконечники черного и красного щупов вместе так, чтобы они соприкасались друг с другом. Пока они соприкасаются, перемещайте регулятор «Ohm’s Adjust» до тех пор, пока стрелка не совпадет с крайней правой стороной шкалы. Это должно быть «0» по шкале Ом (обычно это верхняя шкала). 2. Цифровые счетчики предварительно откалиброваны, поэтому дальнейшая калибровка не требуется.
3. Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой зонд куда идет, то есть полярность не учитывается 3.Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой зонд куда идет, то есть полярность не учитывается
4. Считайте количество Ом на измерителе. Верхняя шкала обычно представляет собой шкалу сопротивления. Предположим, что стрелка указывает на «15». Если диапазон был Ом x 1, то вы измеряете 15 Ом. Если диапазон составляет Ом x 10, то вы измеряете 150 Ом. Аналогично Ом x 100 = 1500 Ом и Ом x 1K = 15000 Ом или 15 кОм. Если стрелка находится близко к левой части шкалы, выберите следующий диапазон.Пример: диапазон составляет Ω x 1. Стрелка указывает на 1200. Измените диапазон на Ω x 10, чтобы стрелка указывала на 120. 4. Считайте количество Ом на измерителе. Отображаемые числа указывают сопротивление в Ом. Цифровые измерители обычно измеряют в килоомах (кОм). Следовательно, если измеритель показывает 1,5, это означает 1,5 кОм или 1500 Ом, а не 1,5 Ом. Обратите внимание на маленькие символы, обозначающие диапазон (если они отображаются). Это особенно важно для счетчиков с автоматическим выбором диапазона. Не обращая внимания на то, что это Ом, кОм или МОм, вы легко можете ошибиться в показании
5.Если сопротивление в проверяемой цепи очень высокое или цепь отсутствует вообще, стрелка не будет двигаться. То есть стрелка остается в левой части шкалы, показывая инфинитив (∞) Ом 5. Если сопротивление в проверяемой цепи очень велико или цепь отсутствует вообще, то прибор попытается сообщить вам об этом. Есть разные способы обозначить это состояние. Некоторые отображают OL, что означает «Открытый контур» или «Перегрузка». Это означает, что сопротивление настолько велико, что считается, что цепь вообще отсутствует или, по крайней мере, выходит за пределы диапазона измерения.Некоторые индикаторы мигают 1.999, чтобы указать на это состояние. Проверьте, что ваш глюкометр делает с обоими отсоединенными проводами.

Некоторые общие термины

Короткое замыкание : Когда в цепи нулевое сопротивление, это называется «коротким замыканием». На всех измерителях это отображается как «0» (ноль Ом) или близкое к нулю.

Разрыв цепи : Когда сопротивление настолько велико, что счетчик не может его зарегистрировать, это называется «разомкнутой» цепью.Обычно это указывает на отсутствие связи между датчиками.

Примечание. При обрыве цепи измеритель иногда может показывать некоторое сопротивление (часто измеряемое в МОмах). Обычно это происходит при прикосновении к зондам руками, и глюкометр фактически измеряет сопротивление вашей кожи.

Практическое применение измерения сопротивления

Как упоминалось ранее, знание точного сопротивления в цепи часто не так важно, как знание того, есть ли цепь вообще, есть ли короткое замыкание или есть разрыв.В качестве примеров попробуйте выполнить следующие упражнения.

Упражнение 5 : Проверьте провод, чтобы определить, неисправен он или нет. Это может быть провод от Hi-Fi, удлинитель питания или микрофонный провод.

  1. Выберите сопротивление и шкалу Ω x 1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Проверить провод на предмет короткого замыкания. Используя только один конец провода, поместите зонд на каждое соединение. Ваш измеритель должен показывать бесконечное сопротивление, говоря, что между двумя датчиками нет цепи.Если ваш измеритель показывает близкое значение 0 Ом (короткое замыкание), то его необходимо отремонтировать или заменить. Наиболее частые места появления «коротких замыканий» - заглушки на обоих концах.
  3. Проверить провод на обрыв. Используя оба конца провода, поместите по одному щупу в одну и ту же точку на каждом конце. Ваш измеритель должен показать короткое замыкание (0 Ом). Теперь сделайте то же самое для другого соединения на каждом конце. Если на каком-либо соединении короткого замыкания нет, значит, в проводе нет непрерывной цепи, где она должна быть.Вероятно, это означает, что поводок сломан. Обычный способ исправить это - отрезать 10 см с любого конца провода, убедиться, что провод теперь непрерывен, а затем снова присоединить соединители. Это рекомендуется, поскольку наибольший износ провода происходит в месте его изгиба на выходе из заглушек. Если после замены концов непрерывность по-прежнему отсутствует, то, вероятно, лучше заменить провод.

Примечание. У некоторых неподатливых проводов разрыв цепи возникает только после сильного сгибания провода с любого конца.Это говорит о том, что провод оборван, но соединение по-прежнему прерывается. Его также следует обрезать короче и снова соединить.

Упражнение 6 : Проверьте лампочку, исправна ли она. Если фонарик не работает, полезно узнать, разряжены ли батареи, есть ли плохое соединение или перегорела лампочка.

  1. Выберите сопротивление и диапазон Ω x1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Поместите щуп на каждое соединение на лампочке.Ваш глюкометр должен показать цепь. Часто он показывает, что сопротивление почти равно нулю, это нормально и говорит о хорошей лампочке.

Примечание: сопротивление лампочки значительно увеличивается при включении питания. Это связано с тем, что, как и в случае с большинством сопротивлений, сопротивление увеличивается с температурой.

Если лампочка горит нормально, выберите на измерителе напряжение постоянного тока и убедитесь, что батареи тоже в порядке.

Упражнение 7 : Проверьте, не перегорел ли предохранитель.Если вы думаете, что предохранитель перегорел, лучший способ узнать наверняка - это извлечь предохранитель (при выключенном питании!) И проверить его с помощью мультиметра.

  1. Выберите сопротивление и диапазон Ω x1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Поместите щуп на каждый конец предохранителя. Ваш измеритель должен показать короткое замыкание (отсутствие или очень низкое сопротивление). Если сопротивление очень высокое или бесконечно большое, то предохранитель перегорел.

Измерение тока на мультиметре

Большинство мультиметров позволяют измерять небольшие величины постоянного тока.Некоторые измерители также позволяют измерять переменный ток. Хотя здесь объясняется измерение постоянного тока, процедура измерения переменного тока следует аналогичным принципам.

Когда мы измеряем напряжение, мы измеряем разницу в напряжении от одного щупа к другому. То есть мы измеряем напряжение на определенном сопротивлении.

Пример: Здесь у нас есть две батареи на 1,5 В, соединенные последовательно, чтобы дать 3 В на сопротивлении (лампочка). Поместив щупы, как показано, мы можем измерить напряжение (3 вольта) на лампочке.

Чтобы измерить ток в цепи, нам нужно измерить ток, протекающий через сопротивление. Мы видели, что нельзя просто поместить щупы на сопротивление, поскольку это дает нам напряжение, а не ток. Так в чем секрет?

В статье о законе ужасного ома мы узнали, что ток, протекающий по последовательной цепи, одинаков во всей цепи. Следовательно, если мы можем измерить ток, протекающий через любую часть цепи, мы эффективно измеряем ток, протекающий через сопротивление.То есть ток, протекающий через сопротивление, такой же, как ток, протекающий через провод, который такой же, как ток, протекающий через батареи (для использования в нашем примере).

Так как же все это сделать? Мы могли перерезать провод между батареей и лампочкой. Затем подключите по одному щупу к каждому из обрезанных концов, выбрав мультиметр для измерения постоянного тока. Это будет работать, поскольку мы измеряем ток, протекающий через провод (и мультиметр). Поскольку это последовательная цепь, мы также измеряем ток, протекающий через лампочку и батареи.

Однако не всегда целесообразно обрезать провода без необходимости. В нашем примере очевидным местом для разрыва цепи и вставки пробников будет конец одной из батарей. У большинства держателей батарей есть пружина, чтобы обеспечить хороший контакт. Обычно можно разделить батареи и вставить небольшой кусок картона, чтобы изолировать батареи друг от друга. Затем нужно просто разместить датчик по обе стороны от картона.

Каким бы способом ни была прервана цепь, зонды необходимо вставить именно в этот момент.

Какой зонд где?

При измерении переменного тока не имеет значения, в какую сторону идут красный и черный щупы. На DC это имеет значение. Черный (отрицательный) щуп должен находиться на положительной стороне разрыва. То есть он должен идти со стороны «обрыва», ближайшей к плюсу источника питания (или батарей). Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях указатель быстро переместится за левую часть шкалы.Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательный ток, но значение правильное.

Полезные советы

1. При измерении переменного тока (если в вашем измерителе есть такой выбор), будьте очень осторожны, чтобы не прикасаться к металлическим точкам щупов. Это связано с тем, что чаще всего при измерении переменного тока он находится под опасным (высоким) напряжением.

2. Остерегайтесь ограничений вашего счетчика. Многие измерители позволяют измерять только очень небольшие постоянные токи. Часто максимум 25 мА (мА). Многие счетчики также могут измерять ток 10 ампер. Для этого обычно нужно переставить красный зонд в другое гнездо на измерителе. Часто это только 10 ампер переменного тока, а не постоянного тока. Обязательно внимательно прочтите руководство, чтобы знать, что вы можете и чего не можете делать.

3. Многие цифровые измерители допускают максимум 200 мА. Если этот предел превышен, вероятно, потребуется замена предохранителя в счетчике.Целесообразно иметь под рукой запас запасных предохранителей.

4. Вставив щупы между двумя батареями, можно легко проверить зарядный ток, подаваемый на никель-кадмиевые батареи.

СВОДКА

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ прикасайтесь к металлическим штифтам

При измерении переменного тока не имеет значения, в каком направлении идут щупы.

При измерении постоянного напряжения красный положительный датчик подключается к положительной стороне всего, что проверяется.

При измерении сопротивления убедитесь, что на тестируемое сопротивление не подается питание. Неважно, в какую сторону идут зонды.

При измерении тока необходимо отключить цепь в подходящем месте и вставить щупы последовательно с проверяемой цепью. Черный щуп уходит на положительную сторону разрыва.

Итак, возьмите мультиметр и начните «смотреть» на электричество - но делайте это осторожно!

Как пользоваться и читать мультиметр

Готовьтесь! Мы собираемся начать с основ использования и чтения мультиметра.Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали. Или просто лучше понять, как использовать мультиметр в работе.

Мультиметр - это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

И для вашего удобства мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

Содержание

1 . Основные сведения о мультиметре
2. Важный совет по безопасности
3. Для чего можно использовать мультиметр?
4. Основы работы с электричеством и электрооборудованием

a. Схемы
б. Напряжение
гр. Текущий
д. Сопротивление
5.Части цифрового мультиметра
6. Как использовать и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью токоизмерительных клещей
9. Как измерить сопротивление
10. Как рассчитать мощность

Основы работы с мультиметром

Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

  • напряжение переменного тока
  • постоянное напряжение
  • ампер
  • сопротивление
  • целостность
  • и многое другое!

Если вам нужно выполнить простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

  • Базовый прибор для освежения электричества
  • части мультиметра и терминология
  • испытательное напряжение
  • проверка тока
  • проверка сопротивления
  • измерение электрического мощность

Важный совет по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

Перед тем, как приступить к этому виду работ, примите некоторые меры предосторожности для вашей собственной безопасности.

  1. Всегда знайте, где находится ваш выключатель, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
  2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батарей) и не имеет препятствий, чтобы вы могли свободно передвигаться.
  3. Носите защитное снаряжение, такое как очки, перчатки и длинные рукава.

Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут вам, как использовать и читать мультиметр в безопасных условиях.

Для чего можно использовать мультиметр?

Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

  • Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
  • Измерьте ток, чтобы предотвратить срабатывание выключателей в вашем доме.
  • Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
  • Если ваш автомобиль не запускается, вы можете проверить напряжение зажигания с помощью мультиметра.
  • Проверьте переключатели, розетки и силовые кабели на наличие проблем.
  • Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
  • Устранение любых электрических проблем в вашем доме, автомобиле или личных устройствах.

Основы электричества и электрических устройств

Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, амперах и вольтах.Быстрое напоминание поможет вам без труда научиться пользоваться и читать мультиметр.

Цепи

Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в вашей электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

Так почему же цепь должна быть прервана?

Одной из причин может быть неплотное соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что через эту цепь проходит слишком большой ток.

Это защищает провод от перегрева, что было бы плохо.

В любом случае, при правильном использовании мультиметр может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение проще понять как «давление».

Представьте себе воду, протекающую через садовый шланг.

Это просто конец из-за силы тяжести, или его толкают?

Нажатие, не так ли?

Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электроэнергия также «подталкивается» генератором, и мы измеряем это «давление» в вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

Шланг находится под давлением, не так ли? Приложена сила, хотя потока нет.

Можно ли измерить это давление?

Совершенно верно.

В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

Аналогично, электрический потенциал - это величина силы в цепи, доступная для проталкивания электрического тока, если ему разрешено течь. Как и водомер, ваш мультиметр является сравнительным устройством. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

Ток

Ампер, , что сокращенно от «ампер», - это то, что мы называем единицей измерения электрического тока.

Постойте - я думал вот какое напряжение!

Не совсем так.

Помните наш водяной шланг?

Если давление, приводящее в движение воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды (галлонов в минуту) похоже на ток.

Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Поэтому это число также важно, и мы называем его ампер (сокращенно от ампера).

Мультиметр также может измерять ток (в амперах).

Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

Как 5 красителей используются одновременно.

Вы можете использовать настройку усилителя на мультиметре, чтобы определить, какой ток протекает через цепь.

  • Прямой Ток - то, что мы называем DC
  • Переменный Ток - называется AC

Совет: для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома - это переменное напряжение.

Сопротивление

Как следует из этого слова, сопротивление - это тенденция проводника к сопротивлению току.

Имеет ли сопротивление вода, протекающая по шлангу?

На самом деле это так.

Трение между водой и поверхностью шланга.

Также - если перегибать шланг, сопротивление определенно возрастает.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление будет всегда.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

Интересный факт - Планируется некоторое сопротивление. Резистор - это часто в первую очередь вся суть электрической цепи. Лампочка - это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

Величину сопротивления в цепи можно измерить мультиметром.

А вот еще один термин - Ом. Сопротивление предмета или прибора электрическому току измеряется в омах, а его символ - греческая заглавная буква омега (Ом).

Итак, зачем вам измерять сопротивление? Один из способов использования настройки сопротивления на вашем мультиметре - это проверить целостность цепи.

Непрерывность означает, что ток может непрерывно течь от одной точки к другой.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

Установка сопротивления - это безопасный способ проверки целостности цепи перед подачей высокого напряжения. Так же можно найти:

  • Поврежденные провода
  • Короткие замыкания
  • Неопознанные провода
  • Неисправные устройства
  • Перегоревшие лампочки
  • И многое другое!

Части вашего цифрового мультиметра

На первый взгляд части мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

Настройки находятся на лицевой панели мультиметра. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы собираемся здесь все объяснить.

Маркировка шкалы

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

Циферблаты мультиметра обозначены следующим образом:

  • Категории напряжения отмечены буквой V для вольт
  • Категория тока отмечена буквой A для ампер
  • Категория сопротивления отмечена (Ω) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя с автоматическим выбором диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами измерения:

  • K означает килограмм и означает 1000x.
  • M означает мега и означает на миллион .
  • м означает для милли и означает 1/1000.
  • (µ) означает микро и означает одну миллионную.

Теперь мы соберем все вместе:

  • мВ означает милливольты или тысячные доли вольта
  • кОм обозначает килоом или 1000 Ом
  • мкА обозначает микроампер или миллионную долю ампер

Имейте в виду, что эти префиксы важны для умения читать мультиметр.

Дисплей

Над циферблатом находится цифровой ЖК-дисплей. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

Тестовые щупы

В нижней части мультиметра вы обычно найдете гнезда для ваших испытательных щупов. Ваши испытательные щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

Помните, что черный щуп всегда подключается к общему разъему (№ 3, помечено COM). Он также известен как терминал возврата.

Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

  1. Первое красное гнездо для пробника (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
  2. Второе красное гнездо датчика (выход № 2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
  3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Он может быть обозначен как В, Ом или различными символами для диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне.Чтобы понять назначение этих кнопок, лучше обратиться к руководству по эксплуатации.

Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

Как использовать и считывать показания мультиметра для измерения напряжения

Чтобы измерить напряжение мультиметром, выполните следующие действия.

  1. Определите, какое напряжение вы измеряете: переменным или постоянным. Если вы измеряете напряжение в своем доме, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.
  2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, который выглядит как синусоида, который является универсальным символом переменного тока. Символ DC - сплошная линия с пунктирной линией под ней.
  3. Вставьте черный щуп в разъем COM на мультиметре.
  4. Вставьте красный щуп в гнездо с маркировкой V .
  5. Установите селекторный переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
  6. Если вы проверяете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.
  7. Подайте питание на розетку или компонент, напряжение которых вы проверяете, замкнув выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.
  8. Прикоснитесь черным щупом к клемме на одной стороне компонента, который вы измеряете, а красным щупом - к клемме на другой стороне компонента.

    Пример: проверьте розетку с помощью мультиметра: Предположим, розетка закреплена на своем месте и все провода подключены правильно.

    На этой розетке должно быть 3 слота.
    а. Два верхних вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
    г. Круглая щель внизу - это земля.

    Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью V (вольт), а черный провод - к разъему COM (общий).

    Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод - в нейтральный разъем.

    Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

    Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

    Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

    Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.

  9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

Примите к сведению эти дополнительные важные меры безопасности перед проверкой напряжения.

  • Убедитесь, что ваши датчики не повреждены и что на тестовых проводах нет оголенных точек.
  • Еще раз проверьте, включен ли красный щуп в розетку В, на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
  • Всегда начинайте с самого высокого диапазона напряжения на переключателе выбора мультиметра.
  • Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед включением устройства или выключателем.

Как использовать и считывать показания мультиметра для измерения тока

Вот шаги, которые вы предпринимаете для измерения тока с помощью мультиметра:

1. Отключите питание цепи, которую вы будете измерять.

2. Поверните селектор на A , который является текущим.

3.Подключите черный разъем для щупа к разъему COM на мультиметре.

4. Вставьте красное гнездо датчика в соответствующую розетку, будь то высокий ток (А) или низкий ток (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

Хорошо, давайте приступим к делу. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

Вот здесь и получается беспорядок. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью токоизмерительных клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

a) Отсоединить токоведущий провод от вилки

b) Поместите красный провод от вашего измерителя на отключенный провод

c) Поместите черный провод на клемму вилки, где был провод под напряжением до

d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

e) Снова включите питание

Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

Как измерить ток с помощью клещевого мультиметра

Токоизмерительный мультиметр - это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

Этот считыватель с зажимным усилителем - это быстрый способ считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции - считывая силу магнитного поля вокруг проводника.

Для большинства задач наилучшим выбором является накладной зонд, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на циферблате, и цифровой дисплей покажет вам, сколько тока проходит через провод.

Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

Не обнажая провода, мультиметр-клещи делает измерение тока более безопасным без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только один провод за раз.

Как использовать и считывать показания мультиметра для измерения сопротивления

Поскольку омы - это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

Вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, и именно так измеритель считывает сопротивление.

Схема вашего мультиметра, используемая при настройке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите 100 вольт через эту цепь, вы наверняка что-нибудь повредите.Скорее всего, вы просто перегорите предохранитель.

Но кто хочет заниматься поиском и заменой маленького предохранителя в своем счетчике?

Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

Примечание: Некоторые из этих шагов относятся к измерителям диапазона с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

  1. Отключите питание!
  2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
  3. Вставьте щупы в соответствующие гнезда.Черный зонд войдет в третий разъем, помеченный «COM». Красный зонд подключается к четвертому разъему.
  4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
  5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
  6. Коснитесь наконечниками щупа проводов на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут выполняться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
  7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, установите переключатель выбора в следующий наивысший диапазон, пока не увидите больше чисел в показании. Это даст вам более точные показания.
  8. После того, как вы записали свои показания, выключите мультиметр, чтобы сберечь батарейки.
  9. Наконец, верните переключатель выбора в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на тот случай, если для следующего измерения потребуется больший ток.

Это также отличный способ доказать, что провод имеет непрерывность или целостность между двумя точками.
Если бы вы измеряли сопротивление от одного конца провода к другому, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

  • Измеряемый компонент должен быть удален из цепи или прибора, чтобы случайно не измерить сопротивление через другой путь.
  • Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
  • Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
  • Конденсаторам может потребоваться некоторое время для стабилизации, когда вы примените щупы мультиметра. Это потому, что пробники могут немного заряжать конденсатор.
  • Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо необоснованно высокое значение сопротивления.
  • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления.Только убедитесь, что вы не прикасаетесь к металлической части щупов.

Использование и считывание показаний мультиметра для расчета мощности

Мультиметр не измеряет напрямую мощность или ватт.

Напротив, мощность прибора в ваттах можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их.

Вот 2 простых шага для определения ватт:

  • Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
  • Когда вы измерили оба значения, умножьте их вместе.

Теперь у вас есть ватты.

Заключение

Единственный способ справиться с этим - это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Сопротивление, целостность цепи и использование мультиметра

Для многих обсуждаемых нами упражнений по устранению неисправностей вам необходимо знать концепцию сопротивления.Сопротивление, обозначенное символом (Ω) и измеренное в Ом, является мерой того, насколько хорошо ток может проходить по цепи или заданному пути. Цепь без сопротивления (0) будет указывать на полную цепь или цепь без короткого замыкания. Цепь с полным сопротивлением будет указывать на полностью разомкнутую цепь, через которую не может проходить ток.

При устранении неисправностей CB, возможность измерить сопротивление (или его отсутствие) позволяет нам определить, есть ли какие-либо короткие замыкания в нашей проводке, с антенной и с землей.Без понимания и возможности измерить сопротивление цепи будет невозможно устранить многие проблемы CB, которые могут возникнуть.

Для измерения сопротивления вам понадобится мультиметр. Мультиметры используются для измерения ряда электрических компонентов, включая сопротивление, напряжение и силу тока. Мы настоятельно рекомендуем купить базовый мультиметр, если у вас его еще нет, поскольку он очень доступен по цене и неоценим для устранения широкого спектра автомобильных и электрических проблем.Ниже показан базовый аналоговый мультиметр.

Изображение 1 - Базовый аналоговый мультиметр

Два отдельных щупа используются при проверке цепей с помощью мультиметра. Как вы можете видеть ниже на изображении 2, когда щупы разделены, цепь полностью разомкнута, на что указывает показание бесконечного сопротивления, или Ом, на шкале мультиметра.

Изображение 2 - Обрыв цепи

Когда датчики соприкасаются друг с другом, цепь замыкается, и мультиметр показывает это, когда стрелка движется к другому концу шкалы, показывая сопротивление, близкое к нулю, как показано на рисунке 3.

Изображение 3 - Замкнутый контур

Каждый мультиметр будет немного отличаться, поэтому лучше всего обратиться к инструкциям, прилагаемым к мультиметру, для его правильной настройки, настройки чувствительности и проведения измерений. После того, как измеритель настроен, процесс тестирования сопротивления становится очень простым.


Была ли эта статья полезной? Пожалуйста, лайкни / поделись!

Мультиметр

Цифровой мультиметр

Мультиметр или мультитестер , также известный как вольт / омметр или VOM , представляет собой электронный измерительный прибор, который объединяет несколько функций измерения в одном устройстве.Типичный мультиметр может включать такие функции, как возможность измерения напряжения, тока и сопротивления. Мультиметры могут использовать аналоговые или цифровые схемы - аналоговые мультиметры , и цифровые мультиметры , (часто сокращенно DMM, или DVOM ). Аналоговые инструменты обычно основаны на микроамперметре, указатель которого перемещается по шкале калибровки для всех различных измерений, которые могут быть сделаны; цифровые приборы обычно отображают цифры, но могут отображать полосу, длина которой пропорциональна измеряемой величине.

Мультиметр может быть портативным устройством, используемым для базового поиска неисправностей и работы в полевых условиях, или настольным прибором, который может выполнять измерения с очень высокой степенью точности. Их можно использовать для поиска и устранения электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателем, бытовые приборы, источники питания и системы электропроводки.


Измеряемые величины

Современные мультиметры могут измерять множество величин.Наиболее распространенными являются:

Кроме того, некоторые мультиметры измеряют:

Цифровые мультиметры могут также включать в себя схемы для:

  • непрерывности; пищит, когда цепь проводит.
  • Диоды (измерение прямого падения диодных переходов, т. Е. Диодов и переходов транзисторов) и транзисторов (измерение усиления по току и других параметров).
  • Проверка аккумуляторов для простых аккумуляторов на 1,5 и 9 В. Это шкала напряжения, нагруженного током.Проверка батареи (игнорирование внутреннего сопротивления, которое увеличивается по мере разряда батареи) менее точна при использовании шкалы напряжения постоянного тока.

Разрешение

Цифровой

Разрешение мультиметра часто указывается в «разрядах» разрешения. Например, термин 5½ цифр относится к количеству цифр, отображаемых на дисплее мультиметра.

По соглашению, половина цифры может отображать либо ноль, либо единицу, в то время как цифра в три четверти может отображать цифру больше единицы, но не девять.Обычно цифра в три четверти соответствует максимальному значению 3 или 5. Дробная цифра всегда является самой старшей цифрой в отображаемом значении. Мультиметр с 5½ разрядами будет иметь пять полных цифр, отображающих значения от 0 до 9, и одну половину цифры, которая может отображать только 0 или 1. [3] Такой измеритель может показывать положительные или отрицательные значения от 0 до 199 999. Трехзначный счетчик может отображать количество от 0 до 3 999 или 5 999, в зависимости от производителя.

В то время как цифровой дисплей может быть легко увеличен в точности, дополнительные цифры не имеют значения, если не сопровождаются тщательным проектированием и калибровкой аналоговых частей мультиметра.Значимые измерения с высоким разрешением требуют хорошего понимания технических характеристик прибора, хорошего контроля условий измерения и прослеживаемости калибровки прибора.

Указание «счетчиков дисплея» - еще один способ указать разрешение. Счетчики на дисплее дают наибольшее число или наибольшее число плюс один (чтобы число счёта выглядело лучше), которое может отображать дисплей мультиметра, игнорируя десятичный разделитель. Например, мультиметр с 5 ½ разрядами может быть указан как мультиметр с отображением 199999 или 200000 счетчиков.Часто счетчик на дисплее в спецификациях мультиметра называется просто счетчиком.

Аналоговый

Разрешение аналоговых мультиметров ограничено шириной указателя шкалы, вибрацией указателя, точностью печати шкал, калибровкой нуля, количеством диапазонов и ошибками из-за негоризонтального использования механического дисплея . Точность полученных показаний также часто снижается из-за неправильного подсчета разметки деления, ошибок в мысленной арифметике, ошибок наблюдения параллакса и неидеального зрения.Для улучшения разрешения используются зеркальные шкалы и более крупный измерительный прибор; Эквивалентное разрешение от двух с половиной до трех цифр является обычным (и обычно достаточно для ограниченной точности, необходимой для большинства измерений).

Измерения сопротивления, в частности, имеют низкую точность из-за типичной схемы измерения сопротивления, которая сильно сжимает шкалу при более высоких значениях сопротивления. Недорогие аналоговые измерители могут иметь только одну шкалу сопротивления, что серьезно ограничивает диапазон точных измерений.Обычно аналоговый измеритель имеет панель регулировки для установки калибровки измерителя при нулевом сопротивлении, чтобы компенсировать изменяющееся напряжение батареи измерителя.

Точность

Цифровые мультиметры обычно выполняют измерения с точностью, превосходящей их аналоговые аналоги. Стандартные аналоговые мультиметры обычно производят измерения с точностью 3%, [4] , хотя бывают и более точные приборы. Стандартные портативные цифровые мультиметры обычно имеют точность 0.5% в диапазонах постоянного напряжения. Стандартные настольные мультиметры доступны с указанной точностью лучше ± 0,01%. Приборы лабораторного класса могут иметь точность до нескольких миллионных долей. [5]

Значения точности следует интерпретировать с осторожностью. Точность аналогового прибора обычно относится к полномасштабному отклонению; при измерении 10 В по шкале 100 В 3% счетчика возможна погрешность в 3 В, 30% от показания. Цифровые измерители обычно указывают точность в процентах от показаний плюс процент от полного значения, иногда выраженный в единицах, а не в процентах.

Заявленная точность определяется как нижняя граница диапазона милливольт (мВ) постоянного тока и известна как «базовая точность измерения постоянного напряжения». Более высокие диапазоны постоянного напряжения, тока, сопротивления, переменного тока и других диапазонов обычно имеют меньшую точность, чем базовое значение постоянного напряжения. Измерения переменного тока соответствуют указанной точности только в указанном диапазоне частот.

Производители могут предоставлять услуги по калибровке, так что новые счетчики могут быть приобретены с сертификатом калибровки, указывающим, что счетчик был настроен на стандарты, отслеживаемые, например, в Национальном институте стандартов и технологий США (NIST) или другой национальной лаборатории стандартов. .

Испытательное оборудование имеет тенденцию выходить из строя со временем, и на указанную точность нельзя полагаться бесконечно. Для более дорогого оборудования производители и третьи стороны предоставляют услуги по калибровке, чтобы старое оборудование могло быть откалибровано и повторно сертифицировано. Стоимость таких услуг непропорциональна недорогому оборудованию; однако предельная точность не требуется для большинства рутинных испытаний. Мультиметры, используемые для критических измерений, могут быть частью метрологической программы для обеспечения калибровки.

Чувствительность и входное сопротивление

При использовании для измерения напряжения входное сопротивление мультиметра должно быть очень высоким по сравнению с импедансом измеряемой цепи; в противном случае работа схемы может измениться, и показания также будут неточными.

Измерители с электронными усилителями (все цифровые мультиметры и некоторые аналоговые измерители) имеют фиксированный входной импеданс, достаточно высокий, чтобы не мешать работе большинства цепей. Часто это один или десять МОм; Стандартизация входного сопротивления позволяет использовать внешние высокоомные пробники, которые образуют делитель напряжения с входным сопротивлением, чтобы расширить диапазон напряжений до десятков тысяч вольт.

Большинство аналоговых мультиметров типа с подвижной стрелкой не имеют буферизации и потребляют ток от тестируемой цепи, чтобы отклонить указатель измерителя. Импеданс измерителя варьируется в зависимости от базовой чувствительности движения измерителя и выбранного диапазона. Например, измеритель с типичной чувствительностью 20 000 Ом / В будет иметь входное сопротивление 2 миллиона Ом в диапазоне 100 В (100 В * 20 000 Ом / В = 2 000 000 Ом). В каждом диапазоне при полном напряжении диапазона полный ток, необходимый для отклонения движения измерителя, берется из тестируемой цепи.Движение измерителя с более низкой чувствительностью приемлемо для тестирования в цепях, где полное сопротивление источника низкое по сравнению с импедансом измерителя, например, в силовых цепях; эти счетчики механически более прочны. Некоторые измерения в сигнальных цепях требуют движений с более высокой чувствительностью, чтобы не нагружать тестируемую цепь импедансом измерителя. [6]

Иногда чувствительность путают с разрешением измерителя, которое определяется как наименьшее изменение напряжения, тока или сопротивления, которое может изменить наблюдаемые показания.

Для цифровых мультиметров общего назначения самый низкий диапазон напряжения обычно составляет несколько сотен милливольт переменного или постоянного тока, но самый низкий диапазон тока может составлять несколько сотен миллиампер, хотя доступны инструменты с большей чувствительностью по току. Для измерения низкого сопротивления необходимо вычесть сопротивление выводов (измеренное путем соприкосновения измерительных щупов) для обеспечения максимальной точности.

Верхний предел диапазонов измерения мультиметра значительно варьируется; для измерения напряжений более 600 вольт, 10 ампер или 100 МОм может потребоваться специальный измерительный прибор.

Напряжение нагрузки

Любой амперметр, в том числе и мультиметр в диапазоне токов, имеет определенное сопротивление. Большинство мультиметров по своей сути измеряют напряжение и пропускают измеряемый ток через шунтирующее сопротивление, измеряя напряжение, возникающее на нем. Падение напряжения называется нагрузочным напряжением и выражается в вольтах на ампер. Значение может меняться в зависимости от диапазона, который выбирает измеритель, поскольку в разных диапазонах обычно используются разные шунтирующие резисторы. [7] [8]

Напряжение нагрузки может быть значительным в цепях низкого напряжения.Чтобы проверить его влияние на точность и работу внешней цепи, счетчик может быть переключен на различные диапазоны; текущее показание должно быть таким же, и работа схемы не должна нарушаться, если напряжение нагрузки не является проблемой. Если это напряжение является значительным, его можно уменьшить (также снижая присущую точность и точность измерения), используя более высокий диапазон тока.

Измерение переменного тока

Поскольку базовая индикаторная система в аналоговом или цифровом измерителе реагирует только на постоянный ток, мультиметр включает в себя схему преобразования переменного тока в постоянный для выполнения измерений переменного тока.В базовых измерителях используется схема выпрямителя для измерения среднего или пикового абсолютного значения напряжения, но они откалиброваны для отображения вычисленного среднеквадратичного значения (RMS) для синусоидальной формы волны; это даст правильные показания переменного тока, используемого при распределении энергии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
