Проверка тиристоров мультиметром: Как проверить тиристор мультиметром на примере прозвона ку202н

Как проверить тиристор мультиметром: виды, тестирование, инструкция, питание

Содержание

• 1 Разновидности тиристоров
• 2 Начало тестирования тиристора мультиметром
• 3 Проверка тиристоров на разъеме мультиметра для транзисторов
• 4 Где взять питание тестировщику

Прежде потрудитесь узнать, как работает тиристор. Заимейте представление о разновидностях: триак, динистор. Требуется правильно оценить результат теста. Ниже расскажем, как проверить тиристор мультиметром, даже приведем небольшую схему, помогающую выполнить задуманное в массовом порядке.

Разновидности тиристоров

Тиристор

Тиристор отличается от биполярного транзистора наличием большего количества p-n переходов:

1. Типичный тиристор p-n переходов содержит три. Структуры с дырочной, электронной проводимостью чередуются на манер зебры. Можно встретить понятие n-p-n-p тиристор. Присутствует или отсутствует управляющий электрод. В последнем случае получаем динистор. Работает по приложенному меж катодом и анодом напряжением: при некотором пороговом значении открывается, начинается спад, ход электронам отсекается. Что касается тиристоров с электродами, управление производится в любом из двух срединных p-n переходов – стороны коллектора, либо эмиттера. Коренное отличие изделий от транзистора в неизменности режим после пропадания управляющего импульса. Тиристор остается открытым, пока ток не упадет ниже фиксированного уровня. Обычно называют током удержания. Позволяет строить экономичные схемы. Объясняет популярность тиристоров.
2. Симисторы отличаются количеством p-n переходов, становится больше минимум на один. Способны пропускать ток в обоих направлениях.

Начало тестирования тиристора мультиметром

Сначала потрудитесь расположение электродов определить:

• катод;
• анод;
• управляющий электрод (база).

Для открытия тиристорного ключа катод прибора снабжается минусом (черный щуп мультиметра), на анод присоединяется плюс (красный щуп мультиметра). Тестер выставляется в режим омметра. Сопротивление открытого тиристора невелико. Хватит поставить предел 2000 Ом. Пришло время напомнить: тиристор способен управляться (открываться) положительными или отрицательными импульсами. В первом случае перемычкой из тонкой булавки замыкаем на базу анод, втором – катод. Тут и там должен тиристор открыться, в результате сопротивление станет меньше бесконечности.

Процесс тестирования сводится к пониманию, каким напряжением управляется тиристор. Минусовым или плюсовым. Попробуйте так и сяк (если отсутствует маркировка). Одна попытка точно сработает, если тиристор исправен.

Дальше процесс расходится с проверкой транзистора. При пропадании управляющего сигнала тиристор останется открытым, если ток превышает порог удержания. Ключ может закрыться. Если ток не дотягивает порога удержания.

1. Ток удержания прописан техническими характеристиками тиристора. Потрудитесь скачать из интернета полную документацию, быть в курсе вещей.
2. Многое определяет мультиметр. Какое напряжение подает на щупы (традиционно 5 вольт), сколько мощности обеспечит. Проверить можно, заручившись помощью конденсатора большой емкости. Нужно правильно подключить щупы на выводы прибора в режиме измерения сопротивления, подождать, пока цифры на дисплее вырастут от нуля до бесконечности. Конденсатор процесс зарядки прошел. Теперь перейдем в режим измерения постоянного напряжения посмотреть величину разницы потенциалов на ножках конденсатор (мультиметр подает в режиме измерения сопротивления). По вольт-амперным характеристикам тиристора несложно определить, хватит ли значения создать ток удержания.

Динисторы звонятся проще. Попытайтесь открыть ключ. Зависит от того, хватит ли мощности мультиметра преодолеть барьер. Для гарантированной проверки тиристора лучше собрать отдельную схему. Наподобие представленной рисунком. Схеме сформирована следующими элементами:

1. Три резистора послужат заданию режима тиристора. Один номиналом 300 Ом ограничивает ток. Если параметр нужно изменить, перестараться при наличии питания +5 вольт чрезвычайно сложно. Ничего страшного, если резистор убрать. Старайтесь руководствоваться вольт-амперными характеристиками тиристора. Идеально поставить переменный резистор диапазоном 100 – 1000 Ом. Два резистора правой ветки задают рабочую точку. В схеме на управляющий электрод подано 2,5 вольта. Если не согласуется с вольт-амперными характеристиками тиристора (см. документацию), измените номиналы. Образуют резистивный делитель. Напряжение 5 вольт делится пропорционально номиналам. Поскольку сопротивления равны друг другу, на управляющий электрод приходит ровно половина напряжения питания.
2. Светодиод послужит нагрузкой. Стоит в «силовой» ветке, рядом находятся эмиттер, коллектор. Здесь после открытия ключа должен течь ток. Светодиод загорится, увидим, работает ли тиристор. Светодиод не инфракрасный. Возьмите видимый диапазон.

   Схема проверки тиристора

3. Тиристор образует центр схемы. Лучше спаять гнезда, куда можно быстро воткнуть новый испытуемый образец. Иначе пропадает смысл городить огород. Обратите внимание, схема собрана для случая, когда тиристор управляется напряжением положительной полярности. Лучше найти отдельно источник питания. Например, батарейка, системный блок ПК, аккумулятор. Положительным полюсом стыкуются с землей схемы, отрицательный подается на базу. Причем придется убрать резистора из левой ветви.
4. Кнопка поможет узнать гарантированно: эксперимент начался. Без нее управляющего напряжения не подается. Стоит нажать кнопку, отпустить – пронаблюдаете результат. Светодиод загорится и погаснет – ток удержания не выдержан, тиристор исправен. Иногда светодиод будет продолжать гореть, зависит от его характеристик.

Почему выбрали питание +5 вольт. Напряжение несложно найти на адаптере телефона (зарядное устройство). Присмотритесь: присутствует надпись наподобие 5V– /420 mA. Выходные значения напряжения, тока (сразу посмотрите, хватит ли удержать тиристор). Каждый знаток в курсе: +5 вольт доступно взять на шине USB. Портом снабжается теперь (в разном формате) практически любой гаджет, компьютер. С питанием проблем избегните. На всякий случай рассмотрим момент подробнее.

Проверка тиристоров на разъеме мультиметра для транзисторов

Многих интересует, возможно ли прозвонить тиристор мультиметром, используя штатное гнездо проверки транзисторов передней панели, обозначенное pnp/npn. Ответ положительный. Нужно просто подать правильно напряжения. Коэффициент усиления, выданный на дисплей, наверняка будет неверным. Поэтому руководствоваться цифрами избегайте. Давайте посмотрим, как примерно делается. Если открывается тиристор положительным потенциалом, подключать нужно на пин B (base) полугнезда npn. Анод втыкается на пин C (коллектор), катод – E (emitter). Едва ли удастся проверить мощный тиристор мультиметром, для микроэлектроники методика сгодится.

Где взять питание тестировщику

Положение электродов мультиметра

Адаптер телефона дает ток 100 – 500 мА. Часто бывает мало (если понадобится проверить тиристор КУ202Н мультиметром, отпирающий ток 100 мА). Где взять больше? Посмотрим шину USB: третья версия выдаст 5 А. Чрезвычайно большой ток для микроэлектроники, бросьте сомневаться в мощностных характеристиках интерфейса. Распиновку посмотрим в сети. Приводим рисунок, указывающий раскладку типичных портов USB. Показаны два типа интерфейсов:

1. Первый USB тип А характерен компьютерам. Максимально распространенный. Найдете на адаптерах (зарядных устройствах) портативных плееров, iPad. Можно использовать в качестве источников питания схемы тестирования тиристора.
2. Второй тип В характерен больше как концевой. Подключаются периферийные устройства наподобие принтеров, прочей оргтехники. Найти в качестве исходного источника питания сложно, игнорируя факт недоступности, авторы проверили раскладку.

Если кабель USB разрезать – уверены, многие ринутся курочить старую технику, обрывать хвосты мышкам – внутри провод питания +5 вольт традиционно красный, оранжевый. Информация поможет правильно прозвонить схему, добыть нужное напряжение. Присутствует на выключенном системном блоке (к розетке подсоединено). Вот почему огонек мышки продолжает гореть. На время теста компьютер достаточно будет ввести в режим гибернации. Кстати, напрямую не имеется в Windows 10 (полазить по настройкам, найдете в управлении энергопотреблением).

Раскладка портов USB

Заручившись помощью схемы, проверим тиристор, не выпаивая. Рабочая точка задана относительно земли порта, поэтому внешние устройства будут играть малую роль. Традиционно заземление персонального компьютера завязано на корпус, куда выходит провод входного фильтра гармоник. Схемные +5 вольт, земля развязаны с шиной. Достаточно тестируемую схему отключить от питания. Для проверки тиристора понадобится напаять усики на каждый вывод. Чтобы подвести питание, управляющий сигнал.

Многие, елозят на стуле, не понимая одной вещи: тут рассказываем, как прозвонить тиристор мультиметром, причем здесь светодиод плюс все навороты? Место светодиода можно – даже лучше – включить щупы тестера, регистрировать ток. Удается использовать малое напряжение питания, всегда безопаснее одновременно. Что касается персонального компьютера, дает широкие возможности тестирования любых элементов, включая тиристоры. Блок питания системника дает набор напряжений:

1. +5 В идет кулерам, многим другим системам. Фактически стандартное напряжение питания. Провода вольтажа красного цвета.
2. Напряжение +12 вольт используется для питания многих потребителей. Провод желтого цвета (не путать с оранжевым).
3. – 12 вольт оставлено обеспечить совместимость с RS. Старый добрый COM-порт, через который сегодня программируются адаптеры промышленных систем. Некоторые источники бесперебойного питания. Провод обычно синий.
4. Оранжевый провод обычно несет напряжение +3,3 В.

Видите, разброс великий, главное – ток. Мощность блоков питания компьютеров колеблется в области 1 кВт. Откроет любой тиристор! Пора пришла заканчивать. Надеемся, теперь читатели знают, как проводится прозвонка тиристора мультиметром. Иногда придется повозиться. Упомянутый выше тиристор КУ202Н снабжен структурой pnpn, незапираемый. После пропадания управляющего напряжения ключ не закрывается. Нужно убрать питание, чтобы погас светодиод. Отпирающее напряжение положительное. Подходит схеме. Единственно, ток удержания составляет 300 мА. Случай, когда не любой телефонный зарядник годится провести опыт.

Как проверить тиристор мультиметром | Практическая электроника

Для проверки радиоэлементов на работоспособность, чаще всего используется мультиметр. Он хорош тем, что с его помощью, можно быстро выявить радикальные дефекты большинства радиодеталей. Минус тут в том, что не каждым мультиметром, и не каждую деталь, можно протестировать досконально.

Аналоговый мультиметр

Чаще всего называемый тестером, реже – авометром (Ампер-Вольт-Ом-метр) и, почти никогда, непосредственно мультиметром. Состоит из прецизионной стрелочной головки потенциометра и сложных коммутируемых цепей измерения. Причем, внутренняя батарея питания (4,5-9 В.) нужна лишь для измерения сопротивления. Напряжение и ток можно измерить и без нее.
Проверить тиристор мультиметром такого плана, можно только при наличии свежей, не разряженной батарейки.

Цифровой мультиметр

Так и называют, реже – тестером, и, почти никогда – авометром. Состоит из упрощенных коммутируемых цепей измерения обслуживающих микроконтроллер с АЦП (аналого-цифровой преобразователь). Его широкий диапазон измерения, чувствительность и точность, позволяют обойтись и без них. Внутренний элемент питания (1-9 В) используется не только для измерения сопротивления, но и для питания микроконтроллера и его периферии.

Как проверить тиристор мультиметром

Рассмотрим последовательность действий для определения работоспособности тиристора.

1. Прозвонка анод-катод, при любом приложении щупов:
   • аналоговый покажет бесконечность, стрелка не двинется;
   • цифровой или никак не отреагирует или высветит несколько МОм.
2. При прозвонке анод-управляющий электрод:
   • аналоговый покажет от нескольких до десятков кОм;
   • цифровой выдаст такие же цифры.
3. При прозвонке катод-управляющий электрод:
   • то же самое для обоих приборов.

Теперь попробуем проверить тиристор на открытие, его основную работу. Для этого, минусовой щуп приложим к катоду, плюсовой к аноду и им же, не отрывая от анода, кратковременно коснемся управляющего электрода. Тиристор должен открыться (сопротивление упасть почти до 0 Ом) и удерживаться в таком состоянии до разрыва цепи.
Если этого не произошло то:

• перепутаны плюсовой и минусовой щупы тестера;
• неподходящий тестер или разряженная батарея в нем;
• тиристор неисправен.

Перед тем, как выбросить тиристор, проверим мультиметр и правильность своих действий при работе с ним:

• земляной (корпусный или COM) щуп аналогового тестера – является плюсовым, а у цифрового мультиметра наоборот – минусовым.
• диапазон измерения должен быть выставлен на 100-2000 Ом, в зависимости от градации коммутационного блока;
• питание измерительного прибора должно осуществляться свежей, не разряженной батареей с напряжением от 4,5 до 9 вольт;
• на шкале цифрового мультиметра, в секторе измерения сопротивлений, должен присутствовать значок диода.

Цифровые тестеры-игрушки, размером со спичечную коробку и питанием от часового аккумулятора, для проверки полупроводниковых элементов не подходят. Да и полагаться на другие их измерения не стоит. Но и утверждать, что проверить тиристор цифровым мультиметром невозможно (а такое мнение бытует), тоже неверно. Можно, причем очень даже многими. Соблюдение вышеперечисленных правил, позволяет добиться положительных результатов с разными приборами.

Запись опубликована 22.03.2016 автором в рубрике Силовая электроника, Электроника для начинающих.

Test SCR / ТИРИСТОРОВЫЙ МОДУЛЬ с мультиметром

SCR / ТИРИСТОРОВЫЙ МОДУЛЬ — это мощное электронное устройство, предназначенное для применения в условиях высоких токов и напряжений. Он по-прежнему использует мультиметр, чтобы проверить его состояние: хорошее или плохое. Шаг проверки почти такой же, как и для малого SCR, и тот же принцип, однако есть некоторые различия в деталях, например, мы не можем использовать мультиметр для запуска SCR, потому что это силовое электронное устройство. На рынке представлено множество моделей модуля SCR. На его заводской табличке есть схема внутренней цепи, которую полезно проверить и установить.

                                  Пример модуля SCR  состоит из  1 SCR и 1 диода.

Этап проверки SCR / ТИРИСТОРОВОГО МОДУЛЯ с помощью мультиметра

1. Найдите клемму и схему внутренней цепи SCR на заводской табличке или в техническом описании.

2. Из примера модуль SCR состоит из 1 SCR и 1 диода. Сначала проверьте диод, используя диапазон проверки диода на цифровом мультиметре. Исправный диод показывает прямое падение напряжения 0,3–0,7 В (прямое смещение) и отображает OL 1 раз при обратном смещении. Закороченный диодный дисплей 000V 2 раза и открытый диодный дисплей OL 2 раза. Если диод уже неисправен, нет необходимости делать следующий шаг.

                                              Прямое смещение на диод, прямое падение напряжения составляет 0,371 В. = исправный диод

                                                                                                                                                                                  состояние , клеммы A и K1 . Если установить диапазон омметра, хороший SCR будет отображать очень высокое сопротивление как мегаом. SCR закорочен, дисплей мультиметра 0 Ом и разомкнут SCR, дисплей мультиметра OL.

            Проверьте клеммы A и K1 тиристора, хорошие тиристоры имеют очень высокое сопротивление в мегаомах.

            Проверьте клеммы A и K1 SCR, хорошие SCR имеют очень высокое сопротивление МегаОм.

4. Проверьте состояние SCR, клеммы G1 и K1. Установите диапазон Ом на цифровом мультиметре, исправный SCR покажет низкое сопротивление. SCR закорочен, дисплей мультиметра 0 Ом и разомкнут SCR, дисплей мультиметра OL.

                                              клеммы G1 и K1  . , хороший SCR покажет низкое сопротивление.

                                              Проверьте клеммы      G1 и K1  . , хороший SCR покажет низкое сопротивление.

Аналоговый мультиметр также может проверить диод на модуле SCR, если он исправен, будет указывать на низкое сопротивление при прямом смещении и на ∞ (бесконечность) Ом при обратном смещении. Проверьте клеммы G1 и K1 модуля SCR, исправный SCR будет отображать низкое сопротивление, поэтому его можно проверить в диапазоне Rx1 Ом. Однако клеммы A и K1 тиристора имеют сопротивление 4-5 МОм. Аналоговый мультиметр не может отображать или отображать какое-либо движение указателя. Это очень высокое значение. ) Ом.

Подробнее  темы

Как проверить SCR с помощью мультиметра?

В этой статье мы обсудим, как проверить SCR с помощью мультиметра. Для устранения неполадок электронной платы, особенно схемы силовой цепи, необходимо знание проверки SCR простейшим методом. Первое, что мы должны знать о выводах SCR-анод, катод и затвор. SCR доступны в различных упаковках To-92, со шпилькой, дискретным пластиком и пресс-пакетом, и каждая упаковка имеет различную конфигурацию контактов. Для идентификации конфигурации выводов SCR наилучшим источником является техническое описание компонентов.

Как определить клеммы SCR

Теперь для понимания возьмем для ознакомления пакет SCR TO-92.

Определите клеммы мультиметра

• С помощью диода с PN-переходом мы можем определить полярность выводов мультиметра. Переходной диод является однонаправленным, и диод имеет низкое сопротивление при прямом смещении и высокое сопротивление при обратном смещении.
• Теперь подключите выводы мультиметра к аноду и катоду диода. Если мультиметр показывает низкое сопротивление, то провод мультиметра, подключенный к аноду диода, является положительным, а другой — отрицательным.
• Если омметр показывает высокое сопротивление, то он показывает состояние обратного смещения диода. В этом состоянии вывод, подключенный к аноду, является отрицательным выводом мультиметра, а вывод, подключенный к аноду, является положительным выводом мультиметра.
• Как правило, положительный провод мультиметра подключается к красному разъему мультиметра.

1.  Держите мультиметр в режиме измерения сопротивления.
2.  Подсоедините положительный вывод мультиметра к аноду SCR и отрицательный вывод мультиметра к катоду.
3. Как и в шаге № 2, SCR находится в режиме прямой блокировки . SCR не работает. В этом состоянии SCR должен показывать бесконечное сопротивление, и зуммер непрерывности не подается. Если сопротивление SCR высокое, то согласно этому тесту SCR исправен.
4. SCR показывает непрерывность на шаге 3, SCR имеет короткое замыкание и SCR неисправен.
5. Если SCR проходит успешно на шаге №3, Далее мы проверяем его на работоспособность схемы затвора.
6.  Подсоедините положительный вывод мультиметра к клемме анода, а отрицательный вывод мультиметра к катоду SCR.
7. Теперь подключите затвор проводом к аноду. Если вы помните, это режим прямой проводимости SCR. SCR должен быть включен. Сопротивление , измеренное между анодом и катодом, должно быть равно нулю. Если сопротивление равно нулю, это означает, что SCR находится в проводящем режиме. Мы можем сказать, что SCR в порядке.
8. Когда вывод затвора отсоединен от анода, проводимость может прекратиться или продолжиться в зависимости от того, обеспечивает ли омметр достаточный ток затвора, чтобы удерживать устройство выше его  удержание текущего уровня. Если SCR продолжает проводить ток, то это состояние блокировки SCR.

Ограничение проверки SCR с помощью мультиметра

Проверка SCR и ее результаты зависят от тока питания мультиметра. Если мультиметр обеспечивает достаточный ток для проводимости SCR, мы можем проверить SCR с помощью мультиметра.

Другой метод проверки SCR

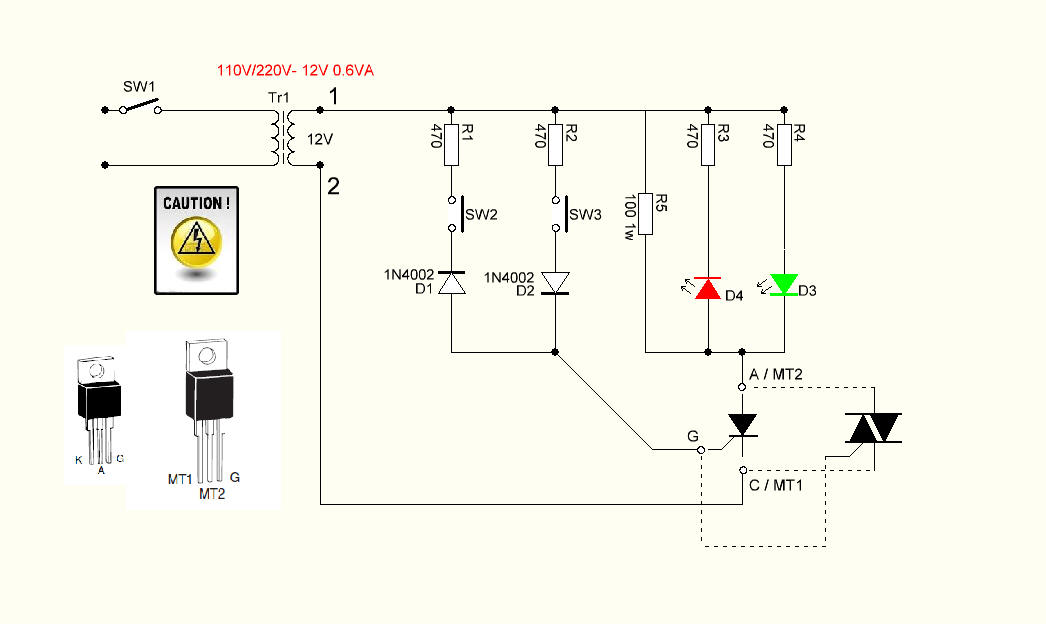

Схема тестера SCR

Принципиальная схема другого метода проверки приведена ниже.

Почти все типы SCR можно проверить с помощью приведенной выше схемы тестера

SCR.

Процедура проверки

1. Подсоедините тиристоры к цепи проверки зиг.
2. Подайте 12 В на анод и катод SCR. Подключите анод к положительному источнику питания, а катод к отрицательному источнику питания. В этом состоянии лампа должна быть выключена. Он показывает, что SCR находится в состоянии OFF.
3. Кратковременно нажмите переключатель «S», чтобы на затвор SCR поступил импульс тока затвора. SCR должен включиться и оставаться во включенном состоянии.
