Как известно, устройства, работающие от электрической энергии, настроены на конкретные параметры сети. Любые изменения напряжения приводят к поломкам и выходам из строя. Для предупреждения неполадок используют варисторы.

Это устройства, работающие по принципу нелинейного сопротивления. В состоянии покоя, при стабильных параметрах электричества, сопротивление его очень большое.

При скачках уровня напряжения в электрической сети оно резко падает, при этом поглощая и рассеивая всю энергию импульса.

В итоге электроприборы получают нужное им для работы напряжение. Рассмотрим, каким образом проводится проверка состояния варистора, и как убедиться в его корректной работе.

 Проверка и причины неполадок

После принятия решения о необходимости варистора, следует перейти к его правильной установке. Специалисты советуют подключать его параллельно цепи, которую он будет «страховать».

Не стоит забывать о необходимости проверки наличия предохранителя. Его подсоединяют последовательным образом к варистору. Так, в случае выхода последнего из строя, предохранитель сохранит технику от влияния большого напряжения.

Основная причина поломки — слишком большой перепад напряжения в сети.

Так, на рынке представлены несколько типов приборов, каждый из которых имеет граничный показатель рассеиваемого напряжения. Если это значение будет увеличено, то варистор не выдержит и сломается.

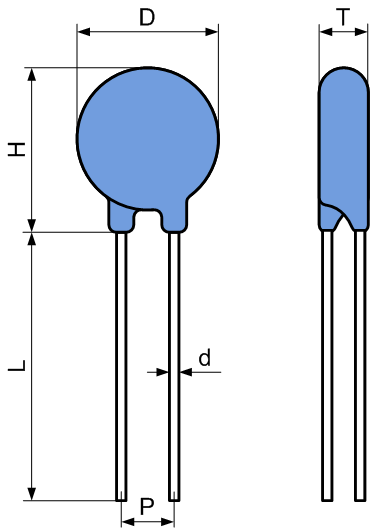

При выборе устройства защиты стоит обратить внимание на габариты. Чем больше показатели диаметра и толщины, тем большее значение напряжения он способен поглотить.

Что касается причин скачков в электрической сети, то они могут разными. Наиболее часто встречаются аварии на линиях, негативные погодные условия и другие.

Методы проверки

Первым этапом проверки и поиска неисправностей является тщательный осмотр. Как показывает практика, во время исследования внешнего покрова варистора, существует высокая вероятность локализации неполадок.

Для этого стоит найти на плате само устройство. При недостаточном опыте варистор легко спутать с конденсатором. Проблема решается поле изучения маркировки устройства. В качестве наглядного примера, ниже показаны несколько типов.

В случае, когда варистор слишком поврежден, и его маркировку разобрать нет возможности, стоит обратиться к схеме сети. Как правило, на чертежах устройство указывают шифром  RU.

Специалисты советуют использовать три следующих способа быстрой проверки.

• Осмотр внешнего покрова.
• Прозвон при помощи специального прибора. Чаще всего используется мультиметр.
• Проверка сопротивления при помощи омметра или иного приспособления с такой функцией.

Электрики выделяют главную причину поломок варистора в запредельном напряжении, которое через них проходит. Внутренние процессы, что при этом происходят, состоят в выбросе большого количества тепла, которое корпус выдержать не может.

После этого наблюдается разрыв поверхности варистора и, как результат, выход прибора из строя. «Диагностировать» такого рода причину поломки довольно просто. Так, при осмотре у варистора будут наблюдаться трещины по всему периметру.

Если первый способ проверки не дал результатов, то стоит прозвонить варистор. При этом специалисты рекомендую выпаять прибор. В противном случае можно на выходе получить неправильные результаты.

Подключив щупы мультиметра в обеих направлениях по очереди, проводят прозвон. В рабочем состоянии варистор не прозванивается. Связано это с его большим напряжением.

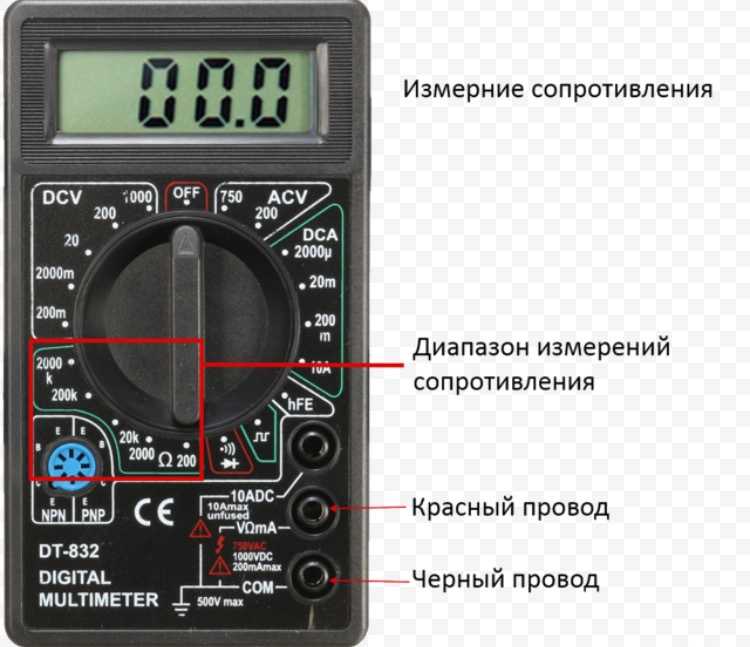

Последний метод поиска неисправности — измерение сопротивления варистора. Для этого понадобится мультиметр или другой прибор с наличием функции замера сопротивления.

Перед началом испытания прибор ставят на граничное значение в Омах. При подключении варистора, прибор должен зафиксировать бесконечность.

После проверки варистора и в случае наличия неисправностей, стоит произвести замену прибора. Рекомендовано поставить в схему устройство с большим запасом мощности.

Похожие публикации:

Варистор как проверить мультиметром видео

Один из этапов ремонта любого радиотехнического электронного устройства — диагностика всех его элементов. Варистор в различных схемах встречается довольно часто, так как обеспечивает эффективную защиту отдельных участков цепи от резких скачков напряжения, что нередко происходит в процессе эксплуатации аппаратуры.

Проверку варистора рекомендуется проводить обычным мультиметром, который всегда под рукой у хорошего хозяина. С тем, как это сделать, мы и разберемся. Варистор — одна из разновидностей сопротивления, имеющая нелинейную характеристику. Данный резистор, включаемый параллельно участку схемы, который он должен защищать, в обычном режиме бездействует, не оказывая никакого влияния на ее параметры.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить варистор мультиметром
• Как проверить варистор: внешний осмотр и прозвонка мультиметром
• Варистор – как проверить мультиметром и как установить прибор
• Как проверить варистор?
• Как проверить варистор мультиметром — пошаговая инструкция
• Оптимальный способ проверить исправность варистора
• Как проверить варистор мультиметром. Исследуем деталь на исправность
• Замена и проверка варистора + видео
• Проверка варистора мультиметром, определяем работоспособность
• Варистор как проверить

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Варистор, зачем он нужен и как выбрать правильный

Как проверить варистор мультиметром

Варистором называется нелинейный резистор, который применяется в радиоэлектронных цепях и обеспечивает защиту включенных в сеть приборов от перенапряжения. Его отличительной чертой является нелинейная вольт-амперная характеристика. В зависимости от величины воздействующего на деталь напряжения ее сопротивление может колебаться в значительных пределах — от нескольких десятков до сотен миллионов Ом. В этой статье мы поговорим о том, для чего нужен варистор, каков его принцип действия и как производится его подключение и проверка детали на исправность.

На схеме варистор обозначается значком резистора, перечеркнутого по диагонали, что указывает на его нелинейность. Когда нелинейный резистор функционирует в обычном режиме, его сопротивление велико.

Однако оно сильно снижается при возрастании напряжения выше номинальной величины, что приводит к значительному повышению тока. Таким образом, разность потенциалов удерживается на уровне, несколько превышающем номинал. Варистор, работающий в этом режиме, выполняет функцию стабилизации напряжения. Нелинейный резистор, будучи подключенным на входе электроцепи, добавляет к ее емкости собственную.

Для устойчивой работы защищаемых приборов это необходимо учесть при проектировании линии. Для правильного подбора защитного элемента важно знать мощность импульсов, имеющих место при переходных процессах, а также величину выходного сопротивления источника.

От максимальной силы тока, которую нелинейный резистор способен пропустить через себя, зависит частота повторений выбросов напряжения, а также их длительность. Если она слишком мала для конкретной цепи, защитный элемент быстро придет в негодность из-за перегрева.

Поэтому, чтобы варистор работал безотказно в течение длительного времени, он должен обеспечивать эффективное рассеивание импульсной энергии при переходном процессе.

Затем деталь должна быстро возвращаться в исходное состояние. Недостатком элемента является низкочастотный шум, создаваемый им при работе. Кроме того, его вольт-амперная характеристика в высокой степени зависит от температуры. Нелинейные резисторы, как и любые другие радиотехнические детали, обладают рядом отличительных характеристик.

Основные параметры варисторов таковы:. Это рабочее напряжение элемента, при котором он пропускает ток величиной 1 мА;. Так называется напряжение, которое деталь способна выдержать без вреда для себя.

Если этот показатель будет превышен, защитный элемент выйдет из строя;. Это показатель постоянного напряжения, при достижении которого происходит резкое возрастание проходящего через деталь тока, и она выполняет стабилизирующую функцию;. Так называется показатель переменного напряжения, по достижении которого включается защитный режим нелинейного резистора;.

Этим термином обозначается выраженное в процентах отклонение разности потенциалов от величины классификационного напряжения. Это время, которое требуется находящемуся в высокоомном состоянии на переход в низкоомное;. Так обозначается максимальная величина импульсной энергии, которая может быть преобразована в тепловую без вреда для варистора. Разобравшись с принципом работы нелинейного резистора и его основными параметрами, перейдем к заключительному вопросу — как можно проверить его исправность?

При внешнем осмотре корпусной части можно увидеть потемнения, трещины или следы подгорания, по которым можно сделать вывод о том, что деталь непригодна к эксплуатации. Если визуально недостатков не заметно, но исправность элемента вызывает сомнения, придется воспользоваться тестером мультиметром или омметром.

Разберемся, как проверить варистор мультиметром. Главным критерием здесь является сопротивление детали — чем оно больше, тем лучше. Элемент с низким сопротивлением подлежит замене. Стоит отметить, что пробитый варистор, как правило, легко определить путем визуального осмотра, даже не пользуясь тестером.

Кроме того, когда поврежденная радиодеталь находится в цепи, предохранитель постоянно выбивает. В противном случае прозвонка, скорее всего, не даст достоверного результата, так как пойдет по другим участкам цепи;.

Проверка мультиметром позволяет точно определить, когда варистор находится в обрыве — в ходе измерения прибор будет показывать бесконечное сопротивление.

В интернет-магазине DIP8. RU можно приобрести по доступной цене различные радиодетали и элементы высокого качества, в том числе и варисторы. Весь товар сертифицирован. Наши менеджеры уточнят возможность и срок поставки, а также цену для запрашиваемой позиции и свяжутся с Вами. Вы положили в корзину товар, которого в данный момент нет в наличии на складе сайта DIP8. Точный срок его поставки необходимо уточнять дополнительно: он может быть как небольшим от одной недели , так и значительным до нескольких месяцев.

Вы можете оформить заказ, но не оплачивать его, пока мы не свяжемся с Вами для подтверждения заказа и не уточним срок поставки товара в Вашем заказе.

Интернет-магазин электронных компонентов. Варисторы: как работают, основные характеристики и параметры, схема подключения. Как работает варистор? На рисунке представлена стандартная схема подключения варистора. Варисторы: характеристики и параметры Нелинейные резисторы, как и любые другие радиотехнические детали, обладают рядом отличительных характеристик.

Как проверить варистор? Измерять сопротивление нужно два раза, меняя полярность подключения тестера. Оставить отзыв. Обратный звонок Представьтесь, и наш менеджер Вам перезвонит. Запрос товара Наши менеджеры уточнят возможность и срок поставки, а также цену для запрашиваемой позиции и свяжутся с Вами. Если Вы продолжите использовать сайт, мы будем считать что Вас это устраивает Ok.

Как проверить варистор: внешний осмотр и прозвонка мультиметром

Как проверить варистор на готовность противостоять перегрузкам и скачкам напряжения в цепи должен знать не только профессионал, но и каждый рядовой потребитель, ведь от исправности данного устройства зависит защищенность бытовой техники от перегорания и поломок. Перед знакомством с процессом тестирования полезной будет информация о специфике работы и характеристиках варистора. В общем виде речь идет о своеобразном шунте, замыкающем на себе энергию, которая в избытке образуется при повышенном напряжении. Материал изготовления обычно служит оксид цинка или распространенный вариант с карбидом кремния.

на плате. Смотреть похожее видео как проверить транзистор мультиметром на плате. Как заменить варистор на плате? @Мастер Холода.

Варистор – как проверить мультиметром и как установить прибор

В области электротехники существует много различных средств для защиты электрических цепей. Очень часто используются варисторы, срабатывающие при значительных скачках напряжения. Для того, чтобы защита была достаточно надежной, нередко возникает вопрос, как проверить варистор и его работоспособность. Изоляция в каждой электроустановке должна находиться в соответствии в ее номинальным напряжением. Как правило, ко всем установкам прикладывается рабочее напряжение, несколько отличающееся от номинального. В таких случаях надежность работы может гарантироваться только тогда, когда эта разница не выходит за определенные установленные рамки максимального значения рабочего напряжения. Во многих случаях, электрооборудование выходит из строя, когда в сети появляются импульсы напряжения. Они проявляются в виде резкого изменения напряжения в какой-либо точке, после чего, оно восстанавливается до первоначального уровня.

Как проверить варистор?

Один из этапов ремонта любого радиотехнического электронного устройства — диагностика всех его элементов. Варистор в различных схемах встречается довольно часто, так как обеспечивает эффективную защиту отдельных участков цепи от резких скачков напряжения, что нередко происходит в процессе эксплуатации аппаратуры. Проверку варистора рекомендуется проводить обычным мультиметром, который всегда под рукой у хорошего хозяина. С тем, как это сделать, мы и разберемся. Варистор — одна из разновидностей сопротивления, имеющая нелинейную характеристику.

Скачки напряжения — бич электрических сетей, поэтому существует различные приборы, которые защищают последние от перепадов. Так как скачки могут быть разными по величине, то и приборы специально подбираются под данное значение.

Как проверить варистор мультиметром — пошаговая инструкция

Проверка варистора с помощью тестера или мультиметра — это полезный навык для радиолюбителей и людей, которые сами с руками и любят заняться ремонтом сломанной техники самостоятельно. Речь об этом пойдет в данной статье. Для чего предназначен варистор и что он делает, достаточно подробно расписано в данной статье — статья о варисторе. Но немного вспомним: варистор предназначен для защиты переменных либо постоянных цепей от перенапряжения. Он стоит параллельно защищаемой цепи и в обычном состоянии имеет высокое сопротивление. При достижении порогового напряжения, которое зависит от марки варистора, у него понижается сопротивление с очень большого, до очень маленького.

Оптимальный способ проверить исправность варистора

Любой ремонт техники связан с проверкой различных радиодеталей. Сегодня в статье мы расскажем о том, как проверить варистор, а также о его назначении в схеме. Варистор представляет собой резистор, который способен резко изменить свое сопротивление в зависимости от напряжения. Имея нелинейную характеристику, варистор очень быстро изменяет свое сопротивление от сотен МОм до десятков Ом. Такое свойство применяется для поглощения коротких всплесков напряжения, а при более длительных всплесках варистор уже взрывается с громким хлопком и кучей дыма. Включение варистора производиться после предохранителя параллельно напряжению сети.

Все тонкости проверки резистора мультиметром Резисторы достаточно Your browser does not currently recognize any of the video formats available. .. Проверка варистора мультиметром, как проверить сопротивление детали.

Как проверить варистор мультиметром. Исследуем деталь на исправность

Варистор, супрессор TVS-диод проверить напряжение открытия. Как работает варистор. Как срабатывает супрессор. Защитный диод против варистора.

Замена и проверка варистора + видео

ВИДЕО ПО ТЕМЕ: Мультиметр. Как пользоваться мультиметром.

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Часто ли у Вас была ситуация, когда аккумулятор после некоторого простоя не заводит автомобиль? Приходится просить кого то прикурить или вовсе менять батарею. Такую неприятную ситуацию можно попробывать предупредить.

От перепадов напряжения не застрахована ни одна электросеть, есть множество причин вызывающих это явление, начиная от перегрузки и заканчивая перекосом фаз.

Проверка варистора мультиметром, определяем работоспособность

Один из этапов ремонта любого радиотехнического электронного устройства — диагностика всех его элементов. Варистор в различных схемах встречается довольно часто, так как обеспечивает эффективную защиту отдельных участков цепи от резких скачков напряжения, что нередко происходит в процессе эксплуатации аппаратуры. Проверку варистора рекомендуется проводить обычным мультиметром, который всегда под рукой у хорошего хозяина. С тем, как это сделать, мы и разберемся. Варистор — одна из разновидностей сопротивления, имеющая нелинейную характеристику. Данный резистор, включаемый параллельно участку схемы, который он должен защищать, в обычном режиме бездействует, не оказывая никакого влияния на ее параметры.

Варистор как проверить

Ремонт и диагностика неисправностей радиоэлектронных устройств происходит путём нахождения вышедших из строя элементов с последующей их заменой. Визуально определить, какая радиодеталь неисправна, часто не представляется возможным, поэтому для выявления поломок используют измерительные приборы — тестеры. С их помощью проверить варистор обычно не составляет труда.

Как протестировать варистор

electronics image by Michael Shake from Fotolia.com

Автор: John Papiewski Обновлено 12 апреля 2017 г. . Например, при скачке напряжения варистор, обычно имеющий очень высокое сопротивление, реагирует на скачок напряжения, поглощая его энергию с очень низким сопротивлением. Это может привести к перегоранию предохранителя оборудования, но защитит дорогостоящую электронику. Варистор, подвергшийся сильному электрическому удару, может остаться с низким сопротивлением, и его следует проверить.

Отключите электронное оборудование от сетевой розетки.

Откройте корпус с помощью отвертки и найдите варистор. Обычно это ярко окрашенный диск размером с монету. Варистор, скорее всего, будет подключен к держателю предохранителя. Если варистор явно прогорел или сломан, немедленно замените его.

Отпаяйте и отсоедините один из выводов варистора. Нагрейте провод паяльником, пока припой не расплавится, и удалите припой с помощью инструмента для удаления припоя. Осторожно отсоедините провод от соединения с помощью плоскогубцев с длинными губками. Удалив варистор из цепи, вы можете измерить его сопротивление.

Включите мультиметр и установите его на показания сопротивления, умноженные на 1000 Ом. Прикоснитесь одним щупом к свободному проводу варистора, а другим щупом к подключенному проводу. Прочтите сопротивление на мультиметре. Если он показывает почти бесконечное сопротивление, варистор все еще исправен. Если он показывает очень низкое сопротивление, варистор перегорел.

Повторно припаяйте отсоединенный провод, если показания сопротивления варистора в норме. Если варистор перегорел, отсоедините оставшийся провод и припаяйте на его место новый варистор того же номинала.

Things You’ll Need:

• 15- to 35-watt soldering iron
• Screwdrivers
• Electronics solder
• Desoldering pump
• Long-nosed pliers
• Multimeter

Warnings:

• Read the manual которые прилагаются к вашему электронному устройству, для надлежащих мер безопасности. Всякий раз, когда вы работаете с электрическими компонентами, существует риск поражения электрическим током или возгорания, даже если электроника отключена. Если вы не разбираетесь в электричестве или электронике, проконсультируйтесь со специалистом, прежде чем открывать какое-либо электронное устройство.

Справочные материалы

• Littelfuse: Азбука MOV [PDF]
• Tech Republic: проверьте блок питания с помощью мультиметра

Предупреждения

• Прочтите руководство по безопасности, прилагаемое к вашему электронному устройству процедуры. Всякий раз, когда вы работаете с электрическими компонентами, существует риск поражения электрическим током или возгорания, даже если электроника отключена. Если вы не разбираетесь в электричестве или электронике, проконсультируйтесь со специалистом, прежде чем открывать какое-либо электронное устройство.

Биография писателя

Уроженец Чикаго Джон Папевски имеет степень по физике и пишет с 1991 года. Он участвовал в выпуске информационного бюллетеня Foresight Institute по нанотехнологиям «Foresight Update». Он также внес свой вклад в книгу «Нанотехнологии: молекулярные размышления о глобальном изобилии».

Похожие статьи

Проверка исправности варистора с помощью мультиметра и без тестера

Электроника чувствительна к качеству электроэнергии. Во время скачков напряжения компоненты выходят из строя. Чтобы уменьшить вероятность такого исхода — используйте варисторы. Это компоненты с нелинейным сопротивлением, которое в нормальном состоянии очень велико, а под действием импульса высокого напряжения резко уменьшается. В результате устройство поглощает всю энергию импульса. В этой статье мы расскажем, как проверить варистор на исправность и отличить сгоревший от целого.

• Причины неисправности
• Методы проверки

Причины неисправности

Варисторы устанавливаются параллельно защищаемой цепи, а последовательно с ней ставят предохранитель. Это нужно для того, чтобы при перегорании варистора при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки платы.

Единственная причина выхода из строя варистора — резкий и сильный скачок напряжения в сети. Если энергия этого скачка больше, чем может рассеять варистор, он выйдет из строя. Максимальная рассеиваемая энергия зависит от размеров компонента. Они различаются диаметром и толщиной, то есть чем они больше, тем больше энергии способен рассеять варистор.

Скачки напряжения могут возникать при авариях на линиях электропередач, во время грозы, при переключении мощных устройств, особенно индуктивных нагрузок.

Методы проверки

Любой ремонт электроники и электрооборудования начинают с внешнего осмотра, после чего переходят к замерам. Такой подход позволяет локализовать большинство неисправностей. Чтобы найти варистор на плате, посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно спутать с конденсаторами, но отличить можно по маркировке.

Если элемент перегорел и невозможно прочитать маркировку, посмотрите эту информацию на схеме устройства. На плате и на схеме может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Существует три способа быстрой и простой проверки варистора:

1. Визуальный осмотр
2. Позвонить. Это можно сделать мультиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерение сопротивления. Это можно сделать омметром с большим пределом измерения, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или непрерывный ток. Затем энергия рассеивается в виде тепла, и если ее количество больше определенного расчетного – элемент сгорает. Корпус этих компонентов изготовлен из твердого диэлектрического материала, например, с керамическим или эпоксидным покрытием. Поэтому при выходе из строя чаще всего повреждается целостность внешнего покрытия.

Проверить варистор на работоспособность можно визуально — на нем не должно быть трещин, как на фото:

Следующий способ — проверить варистор тестером в режиме прозвонки. В схеме этого делать нельзя, т. к. звонилка может работать через элементы, соединенные параллельно. Поэтому хотя бы одну его ножку нужно убрать с доски.

Важно: не нужно проверять элементы на исправность без выпаивания с платы — это может дать ложные показания измерительных приборов.

Так как в нормальном состоянии (без подачи напряжения на клеммы) сопротивление варистора велико — его не следует набирать. Прозвонка выполняется в обе стороны, то есть два раза меняя местами щупы мультиметра.

В большинстве мультиметров режим набора номера совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале переключателя режимов. Если рядом с ним стоит знак звуковой индикации, вероятно, у него тоже есть гудок.

Еще один способ проверить мультиметром варистор на пробой – измерить сопротивление. Необходимо настроить прибор на максимальный предел измерений, в большинстве приборов он составляет 2 МОм (мегаом, обозначается как 2М или 2000К).
