Проверка варистора: нахождение неисправности мультиметром

Ремонт и диагностика неисправностей радиоэлектронных устройств происходит путём нахождения вышедших из строя элементов с последующей их заменой. Визуально определить, какая радиодеталь неисправна, часто не представляется возможным, поэтому для выявления поломок используют измерительные приборы — тестеры. С их помощью проверить варистор обычно не составляет труда.

• Назначение и характеристики
  • Основные параметры
  • Виды устройств
  • Маркировка элементов
• Методы проверки мультиметром
  • Измерения стрелочным прибором
  • Цифровой тестер
  • Применение реостата

Назначение и характеристики

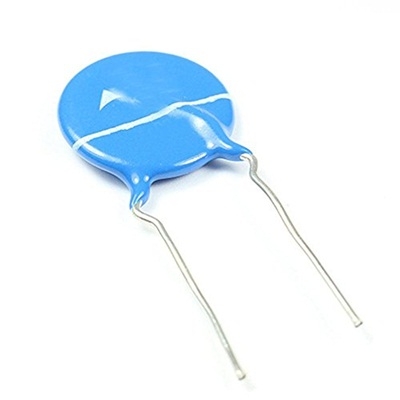

Варистор — это электронный прибор, имеющий два контакта и обладающий нелинейно-симметричной вольт-амперной характеристикой. Термин «варистор» произошёл от латинских слов variable — «изменяемый» и resisto — «резистор». По своей сути он является полупроводниковым резистором, способным изменять своё сопротивление в зависимости от приложенного к его выводам напряжения.

Изготавливаются такого типа резисторы путём спекания при высокой температуре полупроводника и связующего материала. В качестве полупроводника используется карбид кремния, находящийся в порошкообразном состоянии, или оксид цинка, а связующего вещества — стекло, лак, смола. Полученный после спекания элемент подвергается металлизации с дальнейшим формированием выводов. По своей конструкции приборы выполняются в форме, похожей на диск, таблетку, цилиндр, или плёночного вида.

Обладая свойством резко уменьшать своё сопротивление при возникновении на его выводах определённого напряжения, варистор применяется в электронных схемах в качестве защитного элемента. При возникновении броска напряжения определённой величины полупроводниковый прибор мгновенно снижает своё внутреннее сопротивление до десятков Ом, тем самым практически закорачивая цепь, не давая импульсу повредить остальные элементы схемы. Поэтому важным параметром варистора является значение напряжения, при котором наступает пробой устройства.

Принцип работы элемента подразумевает его включение параллельно цепи питания. После его срабатывания и уменьшения напряжения на входе он самовосстанавливается до первоначального значения. Из-за малой инерционности это происходит мгновенно.

Основные параметры

Перед тем как проверить варистор на исправность, необходимо понимать не только принцип его действия, но и знать, какими характеристиками он обладает. Как и любой электронный элемент, варистор имеет ряд характеристик, которые позволяют его использовать в различных схемах. Основным параметром является вольт-амперная характеристика (ВАХ). Она наглядно показывает, как меняется ток при той или иной величине напряжения. Изучая ВАХ, можно увидеть что варистор, обладая симметрично-двунаправленной характеристикой, работает как в прямой, так и обратной зоне синусоиды, напоминая стабилитрон.

Кроме ВАХ, при исследовании варистора отмечаются следующие характеристики:

• Um — наибольшее допустимое рабочее напряжение для тока переменной или постоянной величины.
• P — мощность, которую может рассеять на себе элемент без ухудшения своих параметров.
• W — допустимая энергия в джоулях, которую может поглотить радиоэлемент при воздействии одиночного импульса.
• Ipp — наибольшее значение импульсного тока, для которого определена форма импульса.
• Co — ёмкость, значение которой измеряется у варистора в нормальном состоянии.

Но на практике особое внимание уделяется в основном параметру Um. Эта характеристика показывает уровень напряжения, при котором происходит пробой элемента и начинает течь ток.

Виды устройств

Разнообразие встречаемых видов варисторов обусловлено тем, что производители стремятся в первую очередь повысить их быстродействие. Поэтому и используются SMD технологии безвыводного монтажа, что позволяет добиваться малого времени срабатывания при скачке входного напряжения. Типовое время срабатывания элементов с выводами находится в пределе 15−25 наносекунд, а SMD — 0,5 наносекунд.

Существует класс низковольтных варисторов и высоковольтных. Первые выпускаются с рабочим напряжением до двухсот вольт и силой тока до одного ампера. Вторые же имеют рабочее напряжение до двадцати киловольт. Маломощные элементы используются в качестве защиты от скачка напряжения, возникающего в бытовой сети, а мощные применяются на трансформаторных подстанциях и в системах защиты от грозы.

Маркировка элементов

Независимо от производителя существует стандарт маркировки варисторов. На сам элемент принято наносить цифробуквенный код, в котором зашифровываются основные параметры. Например, для дискового типа это обозначение выглядит как S6K210, где:

• S — материал, из которого изготовлен варистор;
• 6 — диаметр корпуса элемента, указывается в миллиметрах;
• K — величина допуска отклонения;
• 210 — значение рабочего напряжения, выраженное в вольтах.

Для планарного типа используется такая же маркировка, только первыми буквами ставится CN, обозначающая тип изделия.

На схемах радиоэлемент графически обозначается как перечёркнутый прямоугольник. На перечёркивающей палочке делается полочка, над которой ставится буква U. Подписывается на схемах элемент латинскими буквами RU.

Методы проверки мультиметром

Для проверки варистора, впрочем, как и любого другого радиоэлемента, проще всего использовать специально разработанные для этого приборы. В качестве таких устройств используются мультиметры. Основной параметр, который можно им померить — это внутреннее сопротивление элемента. Но перед тем как непосредственно приступить к проверке варистора, следует подготовиться.

Кроме мультиметра, понадобится:

• паяльник;
• припой;
• флюс;
• даташит.

Измерение сопротивления элемента можно проводить и без его выпаивания из схемы, но для получения достоверных данных следует отсоединить от платы хотя бы один его вывод. Вся подготовка сводится к тому, что полупроводниковый элемент сначала визуально осматривается на отсутствие: расколов, почернений, трещин.

Если сразу видно лопнувший корпус, то проверку можно дальше не проводить. Такой варистор явно неисправен.

Паяльник, флюс и припой понадобится для того, чтобы отпаять один из выводов элемента или даже снять его целиком, а после проверки при необходимости запаять обратно. Даташит на элемент представляет собой официальный документ, выпускаемый производителем. В нём указываются все основные данные и характеристики.

Даташит используется для того, чтобы точно знать, какое рабочее сопротивление в состоянии покоя у радиодетали. Если при замере мультиметром сопротивление варистора не отличается более чем на 10%, то он считается исправным. Если сопротивление значительно меньше указанного в даташите, то его понадобится заменить. Важно отметить, что в обычном состоянии сопротивление варистора достигает нескольких сотен мегаом, поэтому и тестер должен иметь возможность измерять в этом пределе.

Измерения стрелочным прибором

Такое устройство считается аналоговым. В его конструкции используется электромеханическая головка. Она представляет собой рамку, помещаемую в магнитное поле. В зависимости от силы тока стрелка в рамке отклоняется, останавливаясь в определённом положении. Диапазон отклонения стрелки проградуирован числами, согласно которым и вычисляется сопротивление.

Перед тем как приступить к проверке варистора, стрелочный мультиметр понадобится настроить. Для этого выполняется его калибровка. Её суть сводится к выставлению нулевого положения стрелки путём вращения специальной ручки при замыкании щупов друг с другом.

Для этого кнопкой переключения выбирается режим работы, соответствующий значку «Ω», а галетный переключатель устанавливается на самый большой предел измерения сопротивления тестером. Чаще всего он обозначается как «х100», что соответствует мегаомам. Измерение сопротивления происходит от установленного в устройстве источника питания (батарейки). Поэтому, если выставить стрелку в ноль не получается, то батарейку понадобится заменить.

Проводя непосредственно измерения, одним щупом тестера дотрагиваются до одного вывода варистора, а другим — до другого. В итоге возможно три исхода:

1. Стрелка отклонится до нуля или покажет сопротивление в районе килоомов. Делается вывод о неисправности элемента (пробой).
2. Результат измерений лежит в пределах сотни мегаом. Такое показание указывает на исправность варистора.
3. При прикасании к выводам радиоэлемента стрелка никак на это не реагирует. Возможные причины в следующем: диапазона работы прибора не хватает для измерения величины сопротивления варистора, неисправен прибор, неисправен радиоэлемент (обрыв).

Цифровой тестер

Используя цифровой мультиметр, проверить варистор на работоспособность будет немного проще, чем аналоговым. Это связано с тем, что цифровой тестер в своей конструкции имеет жк-дисплей, на котором наглядно отображается измеренное сопротивление.

В основе работы тестера такого тип лежит аналого-цифровой преобразователь, принцип работы которого построен на сравнение измеряемого сигнала с опорным. Следует отметить, что, если при включении тестера на экране высвечивается значок мигающей батарейки, то элемент питания понадобится заменить. Порядок измерения сопротивления варистора можно представить в виде следующих действий:

1. Переключателем устанавливается максимальный предел измерения сопротивления. Обычно этот предел указывается числом и буквой. Если написаны просто числа, то единица измерения — Ом, буква K после числа обозначает килоом, буква M — мегаом.
2. Щупы фиксируются на двух выводах варистора, а обратные концы проводов со штекерами вставляются в гнёзда тестера, обозначенные Ω и СОМ. Так как полярность приложенного сигнала к варистору значения не имеет, то и неважно, какой провод подключается к тому или иному выводу элемента. Хотя принято, что в разъём СОМ вставляется шнур чёрного цвета.
3. Устройство включается путём нажатия на тестере кнопки ON/OFF.
4. Если на индикаторе высвечивается единица, то это обозначает, что выбран малый предел измерений.
5. Если на экране отображаются цифры отличные от единицы, то это и есть величина измеряемого сопротивления.

При трактовке результата измерений следует учитывать ещё и допуск. Каждый радиоэлемент имеет свой показатель допуска. Например, если допуск составляет 10 процентов, а внутреннее сопротивление варистора указано как 100 МОм, то полученные результаты должны находиться в пределах от 90 до 110 МОм. Если выявляется, что измеренное сопротивление элемента находится ниже или выше этого диапазона, то его можно считать неисправным.

Применение реостата

Проверить варистор возможно не только путем измерения его внутреннего импеданса. Внутреннее значение сопротивления может соответствовать заявленной величине, но при этом пороговое напряжение варистора будет неверным. Для проверки значения пробоя используется мультиметр с лабораторным автотрансформатором или реостатом.

В тестовой схеме к одному из выводов варистора подключается подвижный контакт реостата, а к другому — плавкий предохранитель. Щупы мультиметра фиксируются параллельно выводам полупроводникового элемента, а он сам переключается в режим измерения напряжений. На свободную пару контактов подаётся разность потенциалов, величина которой превышает значение пробоя компонента.

С помощью движимого контакта реостата плавно изменяется напряжение до момента срабатывания варистора. Этот момент определяется по вольтметру. Первоначально показания мультиметра будут расти, а после резко сбросятся до нуля. При этом предохранитель перегорит. Максимальное зафиксированное ненулевое значение и будет являться пороговым напряжением.

Важно отметить, что при измерении, особенно с помощью реостата, возможно поражение организма электрическим током. Поэтому нельзя забывать о технике безопасности, следует неуклонно её соблюдать.

Как проверить варистор мультиметром — [ Статья ]

Обновлена: 11 Октября 2022 3352 0

Поделиться с друзьями

Содержание статьи Основные параметры и маркировка варисторов Проверка варистора – осмотр, омметр и мультиметр Варистор является разновидностью полупроводникового резистора с функцией предохранителя защищаемой цепи. Принцип работы варистора основан на резком и быстром уменьшении его электрического сопротивления при повышении напряжения на контактах. Отсюда следует параллельный способ подключения прибора к тому участку схемы, который необходимо шунтировать. В штатном режиме варистор бездействует – он необходим при пиковых всплесках напряжения, которое может вывести из строя защищаемую схему. Рост разницы потенциалов приводит к протеканию тока через варистор, избыточная энергия выделяется прибором в тепловом виде. Внешне типичный варистор выглядит как таблетка с двумя усиками-выводами и похож на конденсатор, отличаясь от него по нанесенной маркировке. Основные параметры и маркировка варисторов Данный тип полупроводниковых приборов выпускается в двух разновидностях. Низковольтные варисторы срабатывают на напряжение в диапазоне от 3 до 200 Вольт, они применяются в бытовой аппаратуре. Высоковольтные способны реагировать на напряжение до 20 000 Вольт и используются в промышленности. По маркировке прибора можно понять не только его назначение (и отличить от конденсатора), но и получить представление об основных характеристиках. Например, варистор с надписью 20d421k имеет диаметр 20 миллиметров, пороговое напряжение открытия в 420 Вольт, а буква k обозначает допустимое отклонение данного напряжения, равное 10 %. То есть этот прибор может сработать уже при подаче 378 Вольт на его контакты (420 – 42). На электрических схемах варистор обозначается аббревиатурой znrX, где X – количество приборов на данном участке схемы. Проверка варистора – осмотр, омметр и мультиметр При срабатывании данного полупроводникового прибора происходит значительное выделение тепла и варистор может сгореть. Это происходит при большом значении пикового напряжения, при его длительной подаче либо при сочетании обоих факторов. Способов проверки варистора на дальнейшую работоспособность существует несколько: Внешний осмотр. Его не стоит отвергать, так как многие современные схемы плотно упакованы, и нарушение целостности внешней оболочки прибора легко не заметить. Любые трещины, вспучивания или потемнения на корпусе варистора сигнализируют о его выходе из строя. Прозвон с помощью мультиметра. Достоверно проверить варистор на исправность мультиметром прямо на плате невозможно — придется выпаивать как минимум один контакт. Важно провести измерение в обоих направлениях, поменяв щупы местами друг с другом. Селектор режимов мультиметра необходимо установить на ячейку «проверка диодов», обычно рядом с ней нарисован символ диода и значок акустической индикации. Целый варистор не прозванивается ввиду своего значительного сопротивления. Измерение омметром либо мегаомметром. Следует установить омметр на максимальное значение, в большинстве бытовых приборов таковым является 2 МегаОма. На шкале они могут быт обозначены как 2000К или 2M. В теории измеренное сопротивление должно быть бесконечным, на практике омметр может показать значение сопротивления исправного варистора в 1,5…2 МегаОма. Если прозванивать варистор мегаомметром, важно установить правильное значение напряжения на его выводах. В мощных измерительных приборах оно может быть выше, чем пороговое напряжение открытия варистора. Проще говоря, полупроводниковый предохранитель можно сжечь в процессе проверки. На практике использование мультиметра для диагностики исправности варисторов встречается не столь часто, так как в большинстве случаев достаточно внешнего осмотра. При замене сгоревшего предохранителя следует обратить внимание на технические характеристики его предшественника, иначе новый варистор выйдет из строя значительно быстрее либо не выполнит свою шунтирующую функцию и допустит повреждение целого электронного блока. Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Как проверить варистор? (Easy Guide)

Варистор или резистор, зависящий от напряжения, представляет собой электронный компонент, используемый для защиты цепей от повреждений, вызванных перенапряжением. Они обычно встречаются в источниках питания, устройствах защиты от перенапряжений и других электрических устройствах. Если вам нужно проверить варистор, важно знать, как это сделать правильно. В этой статье мы обсудим различные способы проверки варистора и дадим несколько полезных советов о том, как получить наиболее точные результаты. Давайте начнем!

Что такое варистор?

Варистор представляет собой полупроводниковое устройство, которое используется для защиты электронных схем от перенапряжения и скачков напряжения. Варисторы также называют резисторами, зависящими от напряжения (VDR), потому что их сопротивление изменяется в ответ на приложенное напряжение.

Существует два типа варисторов: металлооксидные варисторы (MOV) и карбидокремниевые варисторы (SIC) .

MOV являются наиболее распространенным типом варисторов. Они сделаны из смеси оксидов металлов, таких как оксид цинка (ZnO), диоксид марганца (MnO) и диоксид свинца (PbO). MOV обычно используются для защиты от переходных процессов напряжения, таких как удары молнии или скачки напряжения.

SIC изготовлены из карбида кремния (SiC), который представляет собой твердый, хрупкий материал, устойчивый к тепловым ударам и имеющий высокое напряжение пробоя. SIC обычно используются для защиты от событий перенапряжения, таких как электрические неисправности или перебои в подаче электроэнергии.

Варисторы обычно используются в бытовой электронике, такой как телевизоры, компьютеры и сотовые телефоны. Они также используются в промышленных системах управления, телекоммуникационном оборудовании, автомобильной электронике и других приложениях. Варисторы изготавливаются различных форм и размеров в зависимости от области применения. [1], [2]

Как работают варисторы?

Сопротивление варистора уменьшается по мере увеличения напряжения на нем. Это делает варисторы идеальными для защиты электронных схем от перенапряжения и скачков напряжения. Варисторы обычно используются параллельно с защищаемой цепью. Когда происходит событие переходного напряжения, увеличенный ток, протекающий через варистор, вызывает уменьшение его сопротивления, что ограничивает величину тока, который может протекать через защищаемую цепь. Это предотвращает повреждение электроники в цепи.

Варисторы также используются для защиты от ударов молнии. В этом приложении большое количество варисторов соединены параллельно и установлены сверху или рядом с электронным устройством, которое может быть повреждено молнией. При ударе молнии через все варисторы протекает сильный ток, что ограничивает ток, протекающий через устройство, и предотвращает его повреждение.

Их также можно использовать для защиты цепей от скачков напряжения, вызванных импульсными источниками питания и индуктивными нагрузками. В этих случаях варистор подключается последовательно с защищаемой цепью. Когда происходит событие переходного напряжения, увеличенный ток, протекающий через варистор, вызывает уменьшение его сопротивления, что ограничивает величину тока, который может протекать через защищаемую цепь. Это предотвращает повреждение электроники в цепи.

Способность варистора защищать цепь от переходных процессов напряжения определяется его фиксирующим напряжением. Напряжение фиксации определяется как максимальное напряжение, которое может быть приложено к варистору, не вызывая его поломки и короткого замыкания. Напряжение фиксации зависит от состава материала варистора, его геометрии и номинального тока. [1], [[2]

Проверка варистора

Проверка варистора — это процесс, который может выполняться по ряду причин. Одной из наиболее распространенных причин для проверки варистора является производственный процесс, так как это может помочь обеспечить качество и соответствие спецификациям. Кроме того, тестирование варистора может потребоваться, если есть какие-либо опасения по поводу его производительности или надежности. Наконец, периодическое тестирование может помочь обнаружить любые потенциальные проблемы до того, как они станут более серьезными проблемами.

Независимо от причины тестирования, важно понять, как это сделать правильно. Давайте начнем!

Наиболее распространенным методом проверки варистора является измерение сопротивления или напряжения. В этом типе испытаний варистор помещается в цепь, и на нем измеряется сопротивление или напряжение. Это можно сделать с помощью цифрового мультиметра. Затем результаты испытаний можно использовать для определения характеристик варистора, таких как напряжение фиксации и номинальный ток.

Теперь мы выполним шаги этого процесса.

Отключите его от розетки

Первым шагом при проверке варистора является отключение его от розетки. Это поможет избежать любых случайных ударов, а также гарантирует, что устройство не будет включено во время тестирования.

Когда вы откроете крышку розетки, вы увидите варистор, расположенный где-то на печатной плате. Важно знать, какая сторона устройства подключена к земле, а какая — к проводу под напряжением. Чтобы избежать возможной путаницы, может быть полезно пометить каждую сторону варистора, прежде чем отсоединять его от розетки. [2], [3]

Отсоедините и отпаяйте провод варистора

После того, как вы определили, какая сторона устройства подключена к каждому проводу, вы можете начать отсоединять и отпаивать провод. Для этого вам понадобится паяльник и немного припоя.

Будьте очень осторожны при отсоединении и распайке проводов, так как они могут быть очень маленькими и хрупкими. Если возможно, используйте увеличительное стекло, чтобы лучше видеть, что вы делаете. Отсоедините провод плоскогубцами, но будьте осторожны, чтобы не повредить провод.

После того, как провода будут отсоединены и распаяны, отложите их для дальнейшего использования и снимите варистор. [2], [3]

Теперь, когда варистор отключен от розетки, можно переходить к его тестированию.

Использование мультиметра для проверки варистора

Мультиметр — это устройство, используемое для измерения электрических свойств, таких как напряжение, ток и сопротивление. Мультиметр показывает сопротивление в омах (Ом).

При тестировании варистора важно установить мультиметр на правильный диапазон. Наиболее распространенный диапазон для проверки варистора выбирается исходя из номинального значения сопротивления, которое вы планируете измерять.

Для проверки варистора подключите по одному щупу мультиметра к каждому проводу. Убедитесь, что щупы подключены к одной и той же стороне устройства (например, заземление и провод под напряжением).

Если вы получаете показания мультиметра, это означает, что устройство работает и пропускает ток. Результат имеет значение, например, варистор с низким сопротивлением может считаться все еще исправным, но неисправным. Поэтому обязательно примите меры для решения проблемы.

Если вы не получаете показания мультиметра, это означает, что устройство не работает и не пропускает ток. Это может означать, что устройство повреждено или не работает.

После завершения тестирования варистора важно снова прикрепить его к крышке розетки и снова закрыть печатную плату. Обязательно правильно подсоедините и припаяйте провода, чтобы не было опасности случайного удара током.

Если ваш варистор неисправен, важно заменить его как можно скорее. Неисправный варистор может представлять угрозу безопасности, а также может привести к повреждению вашей электрической системы. [2], [3], [4], [5]

Прочтите дополнительные руководства, чтобы улучшить свои знания в области электроники:

Как определить неисправность автоматического выключателя?

• Как остановить нагревание резисторов?
• Что такое продувочный резистор?
• Как зарядить конденсатор без резистора?

Часто задаваемые вопросы

Как проверить варистор MOV с помощью мультиметра?

Проверить варистор MOV с помощью мультиметра относительно просто . Сначала настройте мультиметр на измерение сопротивления (Ом). Затем подключите выводы мультиметра к двум клеммам варистора MOV. Наконец, наблюдайте за показаниями мультиметра. Если счетчик показывает значение, отличное от нуля, то варистор MOV исправен и обеспечивает определенный уровень защиты от скачков напряжения.

Что произойдет, если варистор выйдет из строя?

В случае выхода из строя варистора он не обеспечивает никакой защиты от скачков напряжения . Кроме того, неисправный варистор может сильно нагреться и стать причиной возгорания. По этой причине важно регулярно проверять варисторы MOV и заменять их в случае отказа.

Варисторы не открываются или замыкаются?

Варисторы могут выйти из строя при размыкании или коротком замыкании, но вероятность их короткого замыкания выше . Короткое замыкание варистора вызовет немедленный скачок напряжения и потенциально может повредить электронное оборудование. Когда варистор выходит из строя, это не вызовет немедленного скачка напряжения, но неисправный компонент все равно может сильно нагреться и создать опасность возгорания. По этой причине важно регулярно проверять варисторы MOV и заменять их в случае отказа.

Как узнать, правильно ли работает варистор?

Наиболее распространенным испытанием варистора является испытание сопротивления . Это измеряет способность устройства сопротивляться электрическому току. Хороший варистор покажет показания мультиметра бесконечность или как минимум более 100 Ом. Если вы не уверены, проверьте техническое описание конкретного варистора, который вы тестируете.

Перегоревший резистор может иметь сопротивление 0 Ом или около того. Это означает, что вам нужно заменить его, чем раньше, тем лучше!

Существуют ли особые меры предосторожности, которые необходимо соблюдать при проверке варистора?

Да, при тестировании варистора необходимо соблюдать некоторые особые меры предосторожности. Во-первых, всегда проверяйте варистор с помощью мультиметра/омметра, настроенного на самый высокий диапазон сопротивления. Во-вторых, убедитесь, что выводы омметра не касаются друг друга или чего-либо еще во время измерения. Наконец, не превышайте максимальное номинальное напряжение варистора при его тестировании. Это может привести к повреждению варистора и потенциальному возгоранию.

Каковы преимущества использования варистора?

Использование варистора дает множество преимуществ. Одним из преимуществ является то, что он может помочь защитить ваш дом или офис от скачков напряжения. Еще одним преимуществом является то, что он может помочь продлить срок службы вашей электроники, поглощая избыточное напряжение.

Варисторы также могут использоваться в различных отраслях промышленности, включая телекоммуникации, автомобилестроение и бытовую электронику . Фактически, варисторы часто используются в печатных платах и ​​других чувствительных электронных компонентах, чтобы защитить их от повреждений, вызванных электрическими скачками.

Есть ли недостатки при тестировании варистора?

Потенциальные недостатки тестирования варистора включают повреждение варистора, неправильные методы тестирования и отсутствие надлежащего оборудования. Однако соблюдение надлежащих процедур и использование правильных инструментов сведет к минимуму эти риски.

Также важно отметить, что некоторые варисторы могут быть предназначены только для одноразового использования и не могут быть использованы повторно после испытаний. Всегда консультируйтесь с инструкциями производителя перед тестированием варистора.

Есть ли недостатки при тестировании варистора?

Потенциальные недостатки тестирования варистора включают повреждение варистора, неправильные методы тестирования и отсутствие надлежащего оборудования . Однако соблюдение надлежащих процедур и использование правильных инструментов сведет к минимуму эти риски.

Также важно отметить, что некоторые варисторы могут быть предназначены только для одноразового использования и не могут быть использованы повторно после испытаний. Всегда консультируйтесь с инструкциями производителя перед тестированием варистора.

Самый заметный минус варисторов, однако, это их цена. Варисторы могут быть дорогими, и цена будет только расти по мере увеличения спроса.

Какие ошибки чаще всего допускают при тестировании варистора?

Одна из самых частых ошибок при тестировании варистора заключается в неправильной подготовке прибора к тестированию . Это может быть связано с тем, что вы забыли снять защитные крышки или неправильно подсоединили все провода перед началом теста. Кроме того, люди часто не принимают во внимание номинальное напряжение своего мультиметра при тестировании варистора. Если номинальное напряжение мультиметра слишком низкое, вы можете повредить как варистор, так и мультиметр.

Другая ошибка, которую допускают люди, заключается в том, что не дают достаточно времени для стабилизации варистора после подачи питания . Это может привести к неточным показаниям или даже повреждению устройства.

Имеют ли варисторы полярность?

Нет, варисторы не имеют полярности . Это означает, что они могут быть подключены в любом направлении и при этом работать должным образом. Это связано с тем, что варисторы имеют симметричную конструкцию. Переменные резисторы являются нелинейными устройствами, что означает, что их сопротивление изменяется в зависимости от приложенного к ним напряжения. Это означает, что вам не нужно беспокоиться о том, как они подключены.

Почему может перегореть варистор?

Существует несколько причин, по которым варистор может перегореть. Наиболее распространенная причина — скачок напряжения, который слишком силен для варистора. Другие причины могут включать физическое повреждение компонента или производственные дефекты.

Если вы подозреваете, что ваш варистор перегорел, первое, что вы должны сделать, это проверить наличие явных признаков физического повреждения. Если видимых повреждений нет, то вам нужно будет протестировать компонент, чтобы убедиться, что он неисправен.

Является ли варистор конденсатором?

Нет, варистор это не конденсатор . Варистор — это резистор, который изменяет сопротивление в зависимости от напряжения. Конденсатор накапливает энергию в электрическом поле между двумя проводящими пластинами. Варистор не накапливает энергию; скорее, он рассеивает энергию в виде тепла при внезапном повышении напряжения (всплеск напряжения).

Является ли варистор резистором?

Нет, варистор это не резистор . Варистор на самом деле представляет собой электронный компонент, который используется для защиты от скачков напряжения, а резистор используется для создания падения напряжения в цепи.

Итак, как видите, и варисторы, и резисторы используются для управления потоком электричества в цепи, но они служат разным целям.

Является ли варистор диодом?

Варистор — это не диод , это электронный компонент, изготовленный из полупроводникового материала с очень высоким сопротивлением электричеству. Хотя он похож на диод, он допускает двунаправленный поток тока, в отличие от диода. Диоды также имеют более низкое динамическое сопротивление, чем варистор.

Из чего сделан варистор?

Варистор изготовлен из материала, который имеет высокое электрическое сопротивление, но при определенных условиях может проводить электричество. Этот материал обычно является полупроводником или изолятором. Варисторы изготавливаются из различных материалов в зависимости от их применения. Например, одни варисторы сделаны из кремния, а другие из углерода. Металлооксидные варисторы изготавливаются из оксида металла, например оксида цинка, и используются в электрических цепях для защиты от скачков напряжения.

Варисторы также могут быть изготовлены из других материалов, таких как керамика или стекло. Однако эти материалы не так распространены, как полупроводники и изоляторы.

Полезное видео: Как проверить варистор

Выводы

Итак, теперь вы немного больше знаете о варисторах и почему они важны. Мы надеемся, что эта статья помогла прояснить любую путаницу и что вы уверены в своей способности их протестировать. Итак, как проверить варистор? С помощью мультиметра! Мультиметр — ваш ключ к измерению сопротивления вашего варистора. Это поможет вам указать сопротивление вашего варистора и правильно ли он работает. Обязательно примите необходимые меры в зависимости от результата, чтобы предотвратить серьезные и опасные проблемы!

Каталожные номера:

1. https://www.circuitstoday.com/varistor-working
2. https://www.utmel.com/blog/categories/resistor/varistor-definition-function-working-and- тестирование
3. https://www.ehow.co.uk/how_7675090_test-varistor.html
4. https://www.electronics-notes.com/articles/test-methods/meters/multimeter-resistance-measurement.php
5. https://eepower.com/resistor-guide/resistor-types/varistor/

Как почистить потенциометр?

Как протестировать варистор

электроника изображение Майкла Шейка с сайта Fotolia.com

Автор: John Papiewski Обновлено 12 апреля 2017 г. поглотитель. Например, при скачке напряжения варистор, обычно имеющий очень высокое сопротивление, реагирует на скачок напряжения, поглощая его энергию с очень низким сопротивлением. Это может привести к перегоранию предохранителей оборудования, но защитит дорогостоящую электронику. Варистор, подвергшийся сильному электрическому удару, может остаться с низким сопротивлением, и его следует проверить.

Отключите электронное оборудование от сетевой розетки.

Откройте корпус с помощью отвертки и найдите варистор. Обычно это ярко окрашенный диск размером с монету. Варистор, скорее всего, будет подключен к держателю предохранителя. Если варистор явно прогорел или сломан, немедленно замените его.

Отпаяйте и отсоедините один из выводов варистора. Нагрейте провод паяльником, пока припой не расплавится, и удалите припой с помощью инструмента для удаления припоя. Осторожно отсоедините провод от соединения с помощью плоскогубцев с длинными губками. Удалив варистор из цепи, вы можете измерить его сопротивление.

Включите мультиметр и установите его на показания сопротивления, умноженные на 1000 Ом. Прикоснитесь одним щупом к свободному проводу варистора, а другим щупом к подключенному проводу. Прочтите сопротивление на мультиметре. Если он показывает почти бесконечное сопротивление, варистор все еще исправен. Если он показывает очень низкое сопротивление, варистор перегорел.

Повторно припаяйте отсоединенный провод, если показания сопротивления варистора в норме. Если варистор перегорел, отсоедините оставшийся провод и припаяйте на его место новый варистор того же номинала.

Things You’ll Need:

• 15- to 35-watt soldering iron
• Screwdrivers
• Electronics solder
• Desoldering pump
• Long-nosed pliers
• Multimeter

Warnings:

• Read the manual которые прилагаются к вашему электронному устройству, для надлежащих мер безопасности. Всякий раз, когда вы работаете с электрическими компонентами, существует риск поражения электрическим током или возгорания, даже если электроника отключена.
