Проверка якоря генератора ваз: Проверка исправности ротора генератора ВАЗ 2108, 2109, 21099

Содержание

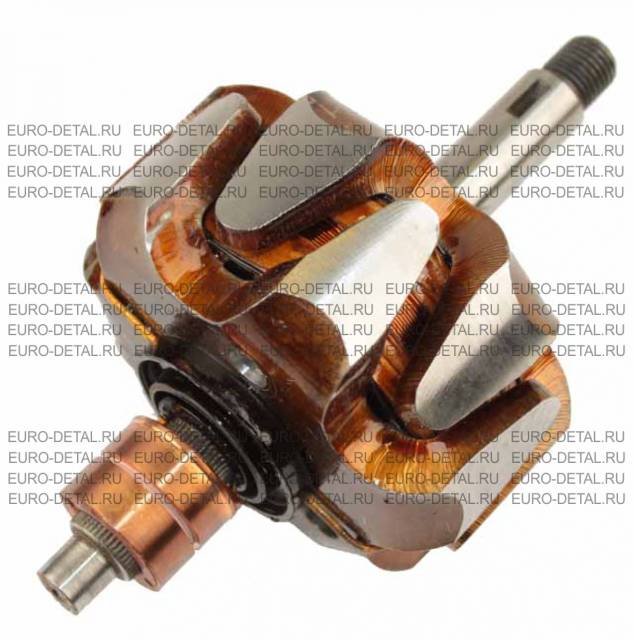

Проверка исправности ротора генератора ВАЗ 2108, 2109, 21099

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разрядке аккумуляторной батареи.

На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ , сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.

Неисправностями ротора генератора могут быть короткое замыкание в его обмотках и отрыв выводов обмотки возбуждения от контактных колец — «обрыв».

Необходимые для проверки ротора инструменты

Мультиметр, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами.

Проверка ротора генератора 37.

3701

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»). Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.

Проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания
Далее проверяем обмотку «возбуждения» на «обрыв»

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.

При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

Проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и разборки генератора. См. фото в начале статьи. В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.

Примечания и дополнения

— Обычно, на неисправность ротора, при поиске проблем в работе генератора начинают грешить уже в последнюю очередь. Аналогичные симптомы (горение лампочки разряда, падение стрелки вольтметра, низкое напряжение) могут быть при неисправности регулятора напряжения или диодного моста.

В первую очередь стоит проверить именно их, потом приступать к проверке ротора.

Еще статьи по электрооборудованию автомобилей ВАЗ

— Подшипники генератора ВАЗ 2108, 2109, 21099

— «Воет» генератор, причины

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)

— Контрольная лампа разряда АКБ горит после пуска двигателя

— АКБ автомобилей ВАЗ

— Как снять (заменить) диодный мост генератора?

Как проверить обмотку якоря генератора

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разряду аккумуляторной батареи. На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ , сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.

Необходимые для проверки ротора инструменты

Мультиметр, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами.

Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

— Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»).

Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.

проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания

Далее проверяем обмотку «возбуждения» на «обрыв».

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.

При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и разборки генератора. В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.

выводы обмотки и контактные кольца генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Обычно, на неисправность ротора, при поиске проблем в работе генератора начинают грешить уже в последнюю очередь. Аналогичные симптомы (горение лампочки разряда, падение стрелки вольтметра, низкое напряжение) могут быть при неисправности регулятора напряжения или диодного моста. В первую очередь стоит проверить именно их, потом приступать к проверке ротора.

Еще пять статей по электрооборудованию автомобилей ВАЗ

Генераторы используются во многих областях, как автономные источники электрической энергии. Особенно широкое распространение эти устройства получили в автомобилях. Без генератора не смогут нормально работать блоки, приборы и узлы, которые полностью зависят от наличия электричества. От него же заряжается и аккумуляторная батарея. Поэтому, при возникновении каких-либо проблем в системе электрооборудования, одним из основных вопросов становится, как проверить генератор мультиметром.

Наиболее оптимальным вариантом будет обращение на СТО, для проведения полной диагностики. Однако это не всегда возможно, да и автомобиль может оказаться не на ходу. Единственным выходом из создавшейся ситуации будет самостоятельная проверка всех систем автомобиля, в том числе и генератора.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Провода от источника тока подключаются следующим образом: «минус» соединяется с массой регулятора, а «плюс» – с клеммой, промаркированной символом «В». Контрольная лампа соединяется через проводники с графитовыми щетками без соблюдения полярности. Вначале на реле-регулятор нужно подать напряжение от 13 до 13,5В, при котором лампочка будет гореть. Если этого не произошло, значит регулирующее устройство неисправно.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Проверка аккумулятора и генератора автомобиля

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

  1. Отсутствие зарядного тока — генератор не работает.
  2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
  3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

ВАЗ 2170 | Ремонт генератора

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.


        ПРИМЕЧАНИЕ

В процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА фирмы «Volkswagen», где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряжения на автомобиле

Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

— запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;

— с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;

— напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

— отверните болты крепления защитного кожуха и снимите его;

— отверните два болта крепления регулятора напряжения;

— осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;

— проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена;


Рис. 9.4. Длина выступающей части щеток (а)



— измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора


Рис. 9.5. Проверка обмотки возбуждения генератора на обрыв



Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке. Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения. Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.


Рис. 9.6. Проверка обмотки возбуждения генератора на короткое замыкание



Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Если стрелка отклоняется, попытайтесь найти и устранить замыкание. Чаще всего оно бывает в местах соединений обмотки возбуждения с контактными кольцами — под действием центробежных сил провод обрывается и соединяется с валом ротора генератора. Если не удается устранить короткое замыкание в обмотке возбуждения — замените весь ротор.

Отметим, что обмотку возбуждения можно проверить, не снимая генератор с автомобиля. К контактным кольцам можно получить доступ, если снять защитный кожух и регулятор напряжения со щеткодержателем.,

Проверка статора

Обмотку статора генератора тоже проверьте на обрыв или короткое замыкание. Для проверки на обрыв тестер (в режиме омметра) подключается поочередно к концам двух фаз статора.

Если показание индикатора не соответствует 0,1 — 0,11 Ом, то в цепи проверяемой обмотки есть обрыв. Если место обрыва обнаружено, пропаяйте место соединения оборванных проводов мощным паяльником (не менее 100 Вт), покройте его лаком и просушите при высокой температуре.

При проверке обмотки статора на обрыв обратите внимание на показания тестера при его подключениях между выводами фаз. При всех подключениях тестера его показания должны быть одинаковыми. Если же тестер будет показывать разное сопротивление, то это значит, что в обмотке статора есть межвитковое замыкание. Такую обмотку следует заменить.

Чаще всего при коротком замыкании место повреждения можно определить путем наружного осмотра — видны следы перегрева проводки. Короткое замыкание обмотки статора на корпус определяется подсоединением одного щупа тестера (в режиме омметра) к одному из выводов обмотки, а второго щупа — к корпусу статора. Если стрелка тестера отклоняется — значит проверяемая обмотка замыкает на корпус.

Если найти место короткого замыкания не удается — замените весь статор.

Как проверить ротор генератора лампочкой. Как найти неисправность генератора не снимая его с автомобиля

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

  • ремень передает вращение с коленвала ДВС на шкив генератора
  • механическая энергия преобразуется в электрическую
  • диодный мост изменяет переменный ток в постоянный
  • реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
  • остальное напряжение расходуется на электроприборы машины

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

  • блок генератора
  • возбуждающая обмотка
  • статорная обмотка
  • выпрямитель
  • выключатель
  • реле лампы контрольной
  • регулятор напряжения
  • лампа контрольная
  • конденсатор для подавления помех
  • блок трансформатор/выпрямитель
  • стабилитрон
  • резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

  • положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
  • возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
  • вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
  • фаза – STA; R; ͠ или W
  • нуль – МР или «0»
  • вывод для «+» АКБ – Б; 15 или S
  • клемма для соединения с бортовым компьютером – F или FR
  • вывод на выключатель зажигания – IG

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

В машинах с дизельными ДВС могут быть установлены двухуровневые силовые установки 14/28 В. Проверка этих генераторов сложнее, лучше осуществлять ее в СТО.

Самостоятельная проверка генератора

Простейшим вариантом, как проверить генератор в домашних условиях без поездки в сервис, является визуальный осмотр и поиск посторонних звуков. Однако этими способами можно выявить не все имеющиеся дефекты. Например, свечение лампы на приборной панели извещает о том, что не производится подзарядка аккумулятора. При этом может быть неисправна сама батарея АКБ или генератор подает недостаточное напряжение на ее клеммы.

Поэтому лучше вооружиться тестером или его более современным вариантом небольших габаритов – мультиметром для высокоточной диагностики. Большинство поломок можно определить по месту, для поиска и починки остальных нужно проверить снятый генератор, разобрав его частично.

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

  • использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
  • отключение аккумулятора от бортовой сети и от генератора дополнительно
  • при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
  • убедиться в нормальном натяжении ремня

Запрещено производить действия:

  • использовать источники с напряжением больше 12 В
  • выключать потребители при работающем двигателе и соединенной ременной передачей генератора
  • замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
  • проверять искру на корпус коротким замыканием

Визуальный осмотр

Прежде всего, владельца интересует, как проверить генератор на машине не снимая этот электроприбор. Поэтому неисправности могут диагностироваться следующими способами:

  • лампочка подзарядки – если она зажглась на панели, либо напряжение подзарядки недостаточное, либо АКБ выработала ресурс
  • сторонние звуки – шум, свист и шелест свидетельствуют о слабом натяжении ремня, изношенной втулке или подшипнике
  • запах гари – может проникнуть через печку в салон, вероятна причина высокотемпературный нагрев обмоток
  • перебои в работе электрики – указывают на недостаточный ток, который производит работающий генератор

Ремень можно натянуть, не снимая узел целиком, остальные неисправности устраняются только после демонтажа генератора.

Подшипники (втулки)

Вал генератора вращается в двух подшипниках качения. Первый фиксируется на самом валу, вынимается вместе с якорем. Второй впрессован в статор в его центральной части. В данном случае диагностика производится на слух и визуально:

  • свист и гул при нормальном натяжении ремня являются признаками выработки подшипника или его рассыпавшейся обоймы
  • при проворачивании вала вручную после снятия ремня он должен крутиться свободно, бел поперечного люфта

В противном случае возможны перекосы, заклинивание, перегорание обмоток, высыпание магнитов якоря. В любом случае до аккумулятора будет доходить пониженное напряжение, недостаточное для подзарядки.

Обмотки

Этот узел единственный в генераторе, диагностика которого визуальным способом эффективнее использования тестера по ряду причин:

  • при интенсивном нагреве лаковое покрытие медного проводника темнеет
  • появляется запах гари
  • сопротивление обмоток слишком маленькое, чтобы точно диагностировать их на короткое замыкание

Следует учесть, что перед тем, как проверить генератор на работоспособность, в этом случае придется его разобрать, сняв с посадочного места. Если электроприбор исправный, лаковое покрытие будет по умолчанию светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих деталей трения, нужно его разобрать:

  • щетки прилегают к латунным контактам цилиндрической формы – коллекторам
  • чаще всего изнашиваются щетки, лучше менять их комплектом
  • износ коллекторной группы определяется визуально по появившимся канавкам
  • коллекторы можно шлифовать 3 – 4 раза, затем придется их заменить целиком

На этом этапе проблем у автовладельца не возникает.

Внимание: «Дедовский» метод проверки работоспособности генератора – снятие клеммы «минус» после запуска ДВС и не глохнущий при этом двигатель, для современных авто неприемлем. Мало того, на инжекторых авто лучше не давать «прикуривать» проводами от аккумулятора, подключенного к бортовой системе. Возможно загорание ошибки «чек».

Аппаратная диагностика мультиметром

Лучшим вариантом, как проверить генератор автомобиля собственными руками, является использование приборов: омметр + вольтметр + амперметр или тестера (мультиметра). Последний вариант, как проверить исправность генератора, предпочтительнее, так как универсальным прибором можно так же прозвонить диодный мостик.

Диодный мост

Конструкционно состоит мостик из 6 диодов – 3 из них считаются отрицательными, оставшиеся положительными. На самом деле они развернуты в схеме в противоположные стороны, пропуская ток в одном лишь направлении.

Существует два варианта, как проверить автомобильный генератор на целостность диодного выпрямляющего мостика:

  • без снятия агрегата – диагностика производится после отключения «массы» аккумулятора, проводов с регулятора напряжения и диодного моста, тестер переводится в режим омметра, его плюс (красный провод) подключается к 30 клемме генератора, минус (черный провод) замыкается на корпус электроприбора, все диоды целые, если на шкале мультиметра появится бесконечность, пробитые – если высветится какое то значение в Ом
  • после демонтажа и частичной разборки – положительные диоды проверяются аналогичным образом, отрицательные – наоборот, в обоих случаях конкретное значение сопротивления на индикаторе тестера становится признаком пробоя

Внимание: Если при подключении аккумулятора ошибиться с полярностью, выходит из стоя именно диодный мостик.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют дальше после его разборки:

  • статор – проверить обмотку генератора нужно для каждого витка, сопротивление составляет около 0,2 Ом, поэтому потребуется точный прибор, можно использовать безаппаратные способы, рассмотренные выше
  • ротор – если используется модификация на постоянных магнитах, нужно лишь заново установить их внутри обоймы, у обычных роторов всего 2 обмотки, сопротивление каждой из которых составляет 2 – 5 Ом, если тестер покажет бесконечность, значит произошел пробой изоляции или отрыв провода

Для более детальной диагностики, работает ли генератор, стартер нужно проверить дополнительно, но уже в комплекте. Для этого замеряется сопротивление между выводом любой обмотки и их общим «нулем», оно должно составлять 0,3 Ом.

Реле регулятора напряжение зарядки АКБ

Во избежание ошибок перед тем, как проверить зарядку генератора машины, следует учесть нюансы:

  • нормальным для аккумулятора авто считается напряжение 12,5 – 12,7 В на его клеммах, то есть во всей бортовой сети при заглушенном двигателе
  • на холостом ходу при включенном ДВС оно достигает значения 13,5 – 14,5 В, для некоторых иномарок нормальным напряжением считается 14,8 В
  • на повышенных оборотах напряжение генератора снижается до 13,7 В
  • если прибор показывает 13 В при работе ДВС под нагрузкой, генератор однозначно нуждается в ремонте
  • перезарядка 15 В опасна тем, что вскипает электролит, начинают сыпаться пластины кислотного аккумулятора
  • недозарядка 13 В не позволит накопить в АКБ истраченную при прокручивании маховика в момент пуска электроэнергию, следующая поезда будет под вопросом

Операции диагностики нужно производить последовательно:

  1. выполняется запуск двигателя ключом стартера
  2. включаются фары на 15 минут, выставляются средние обороты на все это время
  3. измеряется напряжение между клеммой В+ (30) генератора и его «массой», оно должно быть в пределах 13,5 – 14,5 В

Многие владельцы после установки качественного автозвука, для которых критичны просадки напряжения бортовой сети, решают проблему кардинально:

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Многие автомобилисты сталкивались с тем, что ВАЗ-2114 падало. Это связано с тем, что появлялись неисправности в генераторе. Непосредственными причинами могут стать щетки и диодный мост . Конечно, ремонт данного узла, обычно, дорогостоящий и автолюбитель старается или своими силами отремонтировать деталь или купить поддержанную. Не факт, что второй вариант долго прослужит, поэтому рекомендуется отремонтировать родной, который наверняка прослужит дольше.

Видео ниже расскажет о проверке работы генератора на ВАЗ-2114 (+ его переборка):

Видеоматериал расскажет об устройстве генератора, а также поведает о ремонте, нюансах и мелочах процесса

Устройство генератора на ВАЗ-2114

Генератор 37.3701

Прежде чем приступить непосредственно к проведению ремонтных операций с генератором, необходимо знать устройство данной запасной части.

Маркируется генератор для автомобилей ВАЗ 2113-2115 как 37. 3701 , и подходит не только это семейство, а еще и на машины семейства ГАЗ. Итак, рассмотрим, с каких деталей устроен этот узел.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Демонтаж генератора

Выводы

Для проверки генератора на автомобиле ВАЗ-2114, а именно щеток и диодного моста необходимо провести демонтаж и разборку узла. Данный процесс достаточно длительный и требует некоторых знаний. Не все даже опытные автомобилисты способны проделать данную операцию самостоятельно. Поэтому, если автолюбитель не уверен в том, что он самостоятельно способен отремонтировать генератор рекомендуется обратиться в автосервис.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе , если не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

  • Если сопротивление не показывает совсем, то в обмотке обрыв.
  • Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
  • Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт , подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением !

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Автомобильный генератор является главным источником энергии в бортовой сети и при его или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В полный комплекс проверок генератора входит:

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы , а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой , то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности . По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки Визуальная проверка Проверка мультиметром Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм , а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении . Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Генератор достаточно стабилен в работе. Выход его из строя, как правило, происходит по причинам воздействия окружающей среды, например, в виде конденсирующейся влаги на контактах и металле, вызывающей коррозию и пробои, а также в результате механического износа вращающихся деталей.

Чтобы знать, как проверить зарядку генератора, необходимы определенные базовые знания об устройстве агрегата, его составных комплектующих и принципиальной схеме работы некоторых его частей.

Для измерения электрического сопротивления потребуется специальный контрольно-измерительный аппарат: так называемый мультиметр или омметр.

Перед тем, как проверить обмотку генератора тестером, необходимо, прежде всего, осмотреть его на наличие внешних повреждений изоляции, прожигов в обмотке, возникающих в результате коротких замыканий. При обнаружении видимых глазу повреждений статор нужно заменить. Если внешних повреждений не обнаружено, то приступаем к пошаговой проверке целостности обмотки статора при помощи омметра.

Статор должен быть отсоединен, выводы обмотки не должны контактировать друг с другом.

Требуется проверить:

  • отсутствие обрыва цепи обмотки
  • отсутствие замыкания обмоток с корпусом.

Ставим омметр на прозвон и измерение сопротивления.

В первом случае наконечники омметра соединяются поочередно с каждым из трех выводов обмотки. При неисправной обмотке контрольный прибор покажет бесконечное сопротивление (т.е. единицу в левом разряде цифрового мультиметра и максимальное отклонение вправо, если мультиметр аналоговый).

Во втором случае наконечники омметра соединяются с выводом обмотки и с корпусом статора. При наличии замыкания контрольный прибор должен показывать малое сопротивление.

Исправный статор, таким образом, в этих двух тестах должен показать малое сопротивление в первом случае и бесконечно большое – во втором.

Проверка исправности регулятора напряжения в генераторе

Перед тем, как проверить регулятор напряжения генератора, его необходимо демонтировать и отсоединить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются в каналах щеткодержателя. При щетках, выступающих менее чем на 4,5 мм, требуется замена регулятора напряжения.

Непосредственно регулятор напряжения проверяется при помощи дополнительных источников питания: 12-14 В и 16-22 В. Соответственно, первым источником может выступать аккумулятор, вторым источником – аккумулятор с последовательно подсоединенными к нему 1,5-вольтовыми батарейками.
Положительный выход аккумулятора подключаем к выходу устройства, отрицательный – к массе регулятора напряжения. 12-вольтная лампочка подключается между щеток.

В случае исправности регулятора при подаче напряжения:

  • 12-14 В лампочка должна гореть;
  • 16-22 В лампочка должна гаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и должен быть заменен на новый.

Проверка конденсатора на работоспособность

Грубую проверку конденсатора можно провести, зарядив его в течение нескольких секунд напряжением, не превышающим указанный на нем максимум, после чего замыкая его контакты изолированным от рук железным предметом. При исправности конденсатора, т.е. при его способности заряжаться и сохранять заряд, должна появиться искра.

Перед тем, необходимо уточнить, что они бывают полярные, т.е. подключать которые нужно строго в соответствии с указанной на выходах полярностью, и неполярные.

Тест полярного конденсатора.

Вначале замыкаем контакты конденсатора, снимая хранящийся в нем заряд. Необходимо поставить контрольный прибор на прозвон и измерение сопротивления. После чего подсоединяем контакты омметра в соответствии с полярностью конденсатора. Исправный конденсатор начинает заряжаться, показатель сопротивления будет расти, пока не начнет стремиться к бесконечности. Такие результаты у работающего конденсатора.

Для обустройства каналов под проводку и трубопровод используют штроборез. Этот инструмент совсем не обязательно приобретать в готовом виде в магазине. Намного экономичнее будет изготовить из болгарки и других подручных элементов.

Любому радиолюбителю и электрику будет полезным знать разные характеристики мелких деталей и другого электрооборудования. Например, о принципах работы регулятора мощности на симисторе можно прочитать , а раскрывает особенности цветовой маркировки резисторов.

Неработающий конденсатор будет:

  • вызывать у омметра писк и показывать нулевое сопротивление;
  • сразу показывать бесконечное сопротивление.

Тест неполярного конденсатора.

Выставляем на контрольном приборе значения мегаома и касаемся его контактами выводов конденсатора. При малых значениях сопротивления (менее 2 мОм) конденсатор, скорее всего, находится в нерабочем состоянии.

Проверка диодного моста генератора мультиметром

Задача выпрямительных диодов правильно пропускать ток в направлении от генератора и блокировать его прохождение в обратном направлении. Неисправностью диодного моста считается любое отклонение в его работе. Рассмотрим подробнее, как проверить диодный мост генератора.

Для начала требуется извлечь диодный мост из генератора и разобрать его для получения доступа к контактам диодов. Запаянные выводы на статоре требуется распаять.

Переключатель мультиметра должен быть установлен на прозвон. Диоды являются полупроводниками, относятся к микроэлектронике. Для прозвона диодного моста нужно понимать его устройство и иметь принципиальную схему.

Проверка силовых диодов.

Отрицательный контакт мультиметра соединяется с пластиной диодного моста, положительный – с выводом диода. Ток должен проходить. Показания прибора должны стремиться к бесконечности. Положительный щуп мультиметра соединяем с пластиной диодного моста, отрицательный – с выводом диода. Мультиметр должен показать сопротивление от 400 до 800 Ом.

Проверка вспомогательных диодов.

Отрицательный выход мультиметра соединяем с пластиной вспомогательных диодов, положительный – с выводом диода. Мультиметр должен показать значение от 400 до 800 Ом. Положительный контакт мультиметра соединяем с пластиной вспомогательных диодов, отрицательный – с выводом диода. Показания прибора будут стремиться к бесконечному сопротивлению.

Осмотр подшипников

Подшипник представляет собой механическую деталь, неисправность которой заключается в изменении ее физических свойств. Это могут быть коррозии, трещины, износы, повреждения, наличие люфта, затруднение вращения. Внешним признаком проблемы с подшипником генератора является издаваемый генератором гул и шум.

В этом случае задний подшипник извлекается и изучается на наличие вышеупомянутых дефектов детали. Кольцо подшипника должно иметь свободное вращение без создания посторонних шумов.

Если говорить об автомобильном генераторе, то его передний подшипник обычно вмонтирован в крышку. Проверка осуществляется по аналогичному принципу, вращая крышку и удерживая центр. Подшипник не должен заедать или шуметь.

Подшипник с плохим вращением или наличием отклонение по оси вращения подлежит замене.

Таким образом, проверка генератора на работоспособность не представляет собой большой сложности. Главное — понимать сущность происходящих в устройстве процессов. Принципиальные проблемы, которые случаются с генератором, просты и стандартны. Вооружившись мультиметром и полученными знаниями, вы без труда сможете найти в генераторе неисправность.

Смотрим, как проверить генератор мультиметром, на видео

Как прозвонить генератор ваз 2110 мультиметром

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

Устройство мультиметра

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Схема генератора

Итак, проверка включает несколько этапов:

  • Осмотр реле-регулятора.
  • Проверка диодного моста.
  • Проверка статора.
  • Проверка ротора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Обратите внимание! Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Диодный мост


Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим “Прозвонка”. После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Обратите внимание! Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Статор генератора


Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим “Измерение сопротивления”. С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Обратите внимание! В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

О генераторе

О генераторе
 О генераторе
 Автор Володюшка

Назначение генератора
Технические характеристики
Особенности устройства и принцип действия
Регулятор напряжения: назначение и принцип действия
Привод генератора и крепление его к двигателю
Меры предосторожности
Обслуживание генератора
Проверка и натяжение приводного ремня
Контрольная проверка
Предремонтная диагностика
Снятие и установка генератора
Разборка и замена регулятора напряжения
Поиск и устранение неисправностей узлов и деталей генераторной установки
Поиск неисправностей по схемам
Типичные неисправности
Что ещё почитать о генераторах

Назначение генератора

Генераторная установка предназначена для обеспечения питанием потребителей, входящих в систему электрооборудования, и зарядки аккумуляторной батареи при работающем двигателе автомобиля. Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи. Кроме того, напряжение в бортовой сети автомобиля, питаемой генераторной установкой, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.
Генераторная установка — достаточно надежное устройство, способное выдержать повышенные вибрации двигателя, высокую подкапотную температуру, воздействие влажной среды, грязи и других факторов.

Технические характеристики

Максимальная сила тока отдачи (при 13 В и 5000 мин-1), А

55

Пределы регулируемого напряжения, В

14,1+0,5

Максимальная частота вращения ротора, мин-1

13000

Передаточное отношение двигатель-генератор

1:2,04

Особенности устройства и принцип действия

Генератор типа 37.3701 — переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора — важнейшей неподвижной части генератора — именно они генерируют переменный электрический ток.
Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора — важнейшей подвижной части генератора — входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно «северный», и «южный» полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения.
Можно было бы использовать в качестве ротора постоянный магнит, но создание магнитного потока электромагнитом позволяет легко регулировать выходное напряжение генератора в широких диапазонах скоростей вращения и тока нагрузки путем изменения тока возбуждения.

Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.

Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца.
Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме «В» регулятора напряжения, подводится ток по двум цепям.
1. Плюс АКБ — контакт 30 генератора — контакты 30/1 и 15 замка зажигания — контакт 86 и 85 обмотки реле зажигания — минус АКБ. Реле включилось, и ток пошёл по второй цепи:
2. Плюс АКБ — контакт 30 генератора — контакты 30 и 87 реле зажигания — предохранитель №2 в блоке предохранителей — контакт 4 белого разъема в комбинации приборов — резистор 36 Ом в комбинации приборов — контрольная лампа зарядки АКБ — контакт 12 белого разъема в комбинации приборов — контакт 61 — вывод «В» регулятора напряжения — обмотка возбуждения — вывод «Ш» регулятора напряжения — выходной транзистор регулятора напряжения — минус АКБ.
После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя — гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит.
Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.

Регулятор напряжения: назначение и принцип действия

Генераторная установка оснащена полупроводниковым электронным регулятором напряжения, встроенным внутрь генератора. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и от величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки, тем меньше это напряжение.
Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет управления током возбуждения.

Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов).
С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается. Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения.
Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора. Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незаметны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

Привод генератора и крепление его к двигателю

Привод генератора осуществляется от коленчатого вала ременной передачей при помощи клинового ремня. Соответственно, для этого ремня приводной шкив генератора выполняется с одним ручьём.
Для охлаждения генератора с тыльной стороны шкива точечной сваркой приварены пластины. На шкиве они располагаются почти перпендикулярно и выполняют функцию вентилятора.
Нижнее крепление генератора на двигателе выполнено на двух крепежных лапах, сочленяемых с кронштейном двигателя одним длинным болтом с гайкой. Верхнее — через шпильку к натяжной планке.

Меры предосторожности

Эксплуатация генераторной установки требует соблюдения некоторых правил, связанных, главным образом, с наличием в них электронных элементов.
1. Не допускается работа генераторной установки с отключенной аккумуляторной батареей. Даже кратковременное отсоединение аккумуляторной батареи при работающем генераторе может привести к выходу элементов регулятора напряжения из строя.
ALER: При полностью разряженной аккумуляторной батарее машину невозможно завести, даже если катать ее на буксире: АКБ не дает тока возбуждения, и напряжение в бортовой сети остается близким к нулю. Помогает установка исправной заряженной батареи, которая затем при работающем двигателе меняется на прежнюю, разряженную. Чтобы избежать выхода из строя элементов регулятора напряжения (и подключенных потребителей) из-за повышения напряжения, на время перестановки батарей необходимо включить мощные потребители электроэнергии, таких, как обогрев заднего стекла или фары. В дальнейшем за полчаса-час работы двигателя на 1500-2000 об/мин разряженная батарея (если она исправна) зарядится достаточно для того, чтобы завести двигатель.
2. Не допускается подсоединение к бортовой сети источников электроэнергии обратной полярности (плюс на «массе»), что может произойти, например, при запуске двигателя от посторонней аккумуляторной батареи.
3. Не допускаются любые проверки в схеме генераторной установки с подключением источников повышенного напряжения (выше 14 В).
4. При проведении на автомобиле электросварочных работ клемма «масса» сварочного аппарата должна быть соединена со свариваемой деталью. Провода, идущие к генератору и регулятору напряжения следует отключить.

Обслуживание генератора

Обслуживание генераторной установки сведено к минимуму и не требует каких-либо специальных знаний и навыков, эти работы может выполнить каждый автолюбитель.
Обслуживание генератора начните с очистки наружных поверхностей. Проверьте крепление генератора к двигателю, надежность присоединения проводов к генератору и регулятору напряжения, а также натяжение приводного ремня вентилятора. Если натяжение слабое, то генератор работает неустойчиво, если сильное — ремень и подшипники быстро изнашиваются.
Также проверьте состояние приводного ремня. На нём не должно быть трещин и расслоений.
Состояние подшипников можно проверить, вращая ротор генератора от руки при снятом приводном ремне. При нормальном состоянии подшипников вращение вала должно происходить плавно, без заеданий, сильного люфта, шумов и щелчков.
В принципе этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.

Проверка и натяжение приводного ремня


Для проверки натяжения нажмите на ремень в сторону, показанную на рисунке красной стрелкой. Натяжение ремня считается нормальным, если ремень прогнется на 10 мм при сильном нажатии большим пальцем руки. Если же прогиб больше, ослабьте гайку 6 крепления генератора 4 к натяжной планке 5. Перемещая генератор от двигателя с помощью монтажной лопатки, натяните ремень и снова затяните гайку 6.
Через 10 тыс. км. пробега, а в некоторых случаях и раньше, рекомендуется проверить натяжение приводного ремня и при необходимости подтянуть его.

Контрольная проверка

Перед выездом рекомендуется проверить работоспособность генераторной установки по контрольной лампе, установленной на панели приборов. После включения зажигания до запуска двигателя контрольная лампа горит, что позволяет проверить ее работоспособность. При нормальной работе генераторной установки контрольная лампа после запуска двигателя гаснет.
У нормально работающей генераторной установки, при средних частотах вращения коленвала двигателя, напряжение должно быть в пределах 13,5…14,2 В. Величину этого напряжения измеряют вольтметром на клеммах аккумулятора.

Предремонтная диагностика

Вспыхнувшая контрольная лампа зарядки АКБ не всегда говорит о неисправности внутри генератора. Зачастую неисправность банальна и лежит на поверхности. Поэтому не стоит сразу же лезть в генератор и сломя голову менять реле-регулятор, авось поможет. Посмотрите схему предварительной диагностики. Для её проведения, возможно, потребуется вольтметр со шкалой не менее 15 В. Каждый может сделать эти проверки и, тем самым, уберечь себя от лишних, неверных действий и потери драгоценного времени.

Если предварительная диагностика показала что, цепь обмотки возбуждения исправна, и неисправность находится в генераторе, то после его снятия желательно проверить все цепи, включая реле-регулятор, по схемам, описанным в разделе «Поиск и устранение неисправностей узлов и деталей генераторной установки».

Снятие и установка генератора

1. Отсоедините минусовый провод от клеммы АКБ (ключ на 10).
2. Снимите пластмассовые ленточные хомуты с патрубка воздухозаборника и жгута проводов стартёра и генератора.
3. Разъедините разъём обмотки возбуждения генератора.
4. Отверните гайку с 30-ой клеммы генератора (ключ на 10).
5. Отверните гайку крепления генератора к натяжной планке (ключ на 17).
6. С помощью монтажной лопатки подведите генератор к двигателю и снимите приводной ремень.
7. Отверните три болта защиты картера (головка на 13) и снимите её.
8. Снимите правый брызговик двигателя, отвернув пять саморезов с головкой под ключ на 8.
9. Отверните гайку на 19 с нижнего болта крепления генератора к кронштейну.
10. Снимите генератор вместе с патрубком воздухозаборника. Для этого нужно немного наклонить его так, чтобы он прошёл вниз между лонжероном и нижним кронштейном крепления генератора.
Установку генератора производите в обратной последовательности.

Разборка и замена регулятора напряжения

Подготовку начните с очистки наружных поверхностей генератора.
1. Снимите заднюю крышку вместе с воздухозаборным патрубком.
2. Отсоедините провод от реле-регулятора, отверните два винта М4 и снимите реле-регулятор. Для снятия реле-регулятора старого образца отвинтите провод, закрепленный под удлинителем вывода «30» генератора. Вставьте лезвие отвёртки между корпусом реле-регулятора и щеткодержателем. Работая отвёрткой как рычагом, выдвиньте реле-регулятор и вытащите щётки.
3. Продуйте от пыли и грязи внутреннюю полость генератора сжатым воздухом с помощью компрессора или насоса.
4. При сильном обгорании или износе контактных колец ротора, зачистите их мелкой шлифовальной шкуркой.
5. Установите новое реле-регулятор в порядке обратном снятию.
Если после проверки старое реле-регулятор окажется исправным (метод проверки описан в следующем разделе), то:
1. очистите контактные соединения генератора и реле-регулятора от грязи и масла тряпкой, смоченной в бензине или растворителе. Масло и грязь увеличивает сопротивление в местах контактов, что уменьшает отдаваемый генератором ток и повышает изнашивание щеток.
2. проверьте минимально допустимое выступание щеток из щеткодержателя — 5 мм. В случае заедания щёток в щеткодержателе замените реле-регулятор в сборе. (Для реле-регуляторов старого образца достаточно заменить только щёточный узел.)
3. установите его на место.

Поиск и устранение неисправностей узлов и деталей генераторной установки

Для поиска неисправности электрических цепей генераторной установки достаточно иметь омметр. Более точная проверка обмоточных узлов требует применения специальных приборов, таких как ПДО-1, с его помощью осуществляется поиск неисправности в обмотках методом сравнения их параметров. Для проверки реле-регулятора понадобится источники постоянного напряжения 12…14 В и 16…22 В. Все проверки удобнее проводить на генераторе, снятом с автомобиля.

Проверка регулятора напряжения

Регуляторы напряжения не ремонтируются, а заменяются новыми. Однако перед заменой следует точно установить, что именно он вышел из строя.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15…30 вольт.
На работающем при средних оборотах двигателе и включенных фарах замерьте напряжение на клеммах АКБ. Оно должно находится в пределах 13,5…14,2 В.
В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, возможно, что регулятор напряжения неисправен, и его необходимо заменить. Для того, чтобы узнать, исправен регулятор или нет, проведём его проверку по рисунку показанному ниже.

Проверка снятого регулятора

Регулятор, снятый с генератора, проверяется по следующим схемам (старого образца слева, нового — справа):


Реле-регулятор лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.
Между щетками включите лампу 1…3 Вт, 12 В. К выводам «Б», «В» и к массе регулятора присоедините источник питания сначала напряжением 12…14 В, а затем напряжением 16…22 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.
Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то в регуляторе имеется обрыв или нет контакта между щётками и выводами регулятора напряжения.

Проверка обмотки ротора (возбуждения)

Для проверки обмотки следует включить омметр на измерение сопротивления и поднести его выводы к кольцам ротора. У исправного ротора сопротивление обмотки должно быть в пределах 1,8…5 Ом. Если омметр покажет бесконечно большое сопротивление, это значит что, цепь обмотки возбуждения разорвана.
Разрыв чаще всего происходит в месте пайки выводов обмотки к кольцам. Следует внимательно проверить качество этой пайки. Проверку можно осуществить иглой, шевеля выводы обмотки в месте их подпайки. О сгорании обмотки свидетельствует потемнение и осыпание ее изоляции, что можно обнаружить визуально. Сгорание обмоток приводит к обрыву или к межвитковому замыканию в обмотке с уменьшением ее общего сопротивления. Частичное межвитковое замыкание, при котором сопротивление обмотки меняется мало, может быть выявлено прибором ПДО-1, сравнением данной обмотки с заведомо исправной. После проверки сопротивления обмотки следует проверить отсутствие у нее замыкания на «массу». Для этого один вывод омметра подносится к любому кольцу ротора, а другой к его клюву. У исправной обмотки омметр покажет бесконечно большое сопротивление. Неисправный ротор подлежит замене.

Проверка обмотки статора

Статор проверяется отдельно, после разборки генератора. Выводы его обмотки должны быть отсоединены от вентилей выпрямителя.

В первую очередь проверьте омметром, нет ли обрывов в обмотке статора (а). Затем подсоединением концов омметра к одному из выводов обмотки и неизолированному участку железа статора проверьте, не замыкаются ли ее витки на «маccу» (б). Омметр должен показать разрыв цепи у исправной обмотки. Проверку межвиткового замыкания в обмотках статора можно с достаточной точностью осуществить с использованием прибора ПДО-1. Обрыв можно проверить и омметром, подсоединяя его к нулевой точке и поочередно к выводу каждой фазы. Внешним осмотром следует убедиться, что отсутствует растрескивание изоляции и подгорание обмотки, которое происходит при коротком замыкании в вентилях выпрямительного блока. Статор с такой поврежденной обмоткой замените.

Проверка вентилей (диодов) выпрямительного блока

Проверка диодов выпрямительного блока производится после отсоединения его от обмотки статора омметром. Исправный вентиль пропускает ток, только в одном направлении. Неисправный — может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание). В случае повреждения одного из вентилей выпрямителя необходимо заменять целиком выпрямительный блок.
Короткое замыкание вентилей выпрямительного блока можно проверить, не разбирая генератор, а только сняв защитный кожух. Также отсоединяется вывод «Б» регулятора от клеммы «30» генератора и провод от вывода «В» регулятора напряжения. Проверить можно омметром или с помощью лампы (1…5 Вт, 12 В) и аккумуляторной батареи.
С целью упрощения крепления деталей выпрямителя три вентиля (с красной меткой) создают на корпусе «плюс» выпрямленного напряжения. Эти вентили «положительные» и они запрессованы в одну пластину выпрямительного блока, соединенную с выводом «30» генератора. Другие три вентиля («отрицательные» с черной меткой) имеют на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, соединенную с «массой».
Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» вентилях. Для этого «плюс» батареи через лампу подсоедините к зажиму «30» генератора, а «минус» к корпусу генератора:


Если лампа горит, то «отрицательные» и «положительные» вентили имеют короткое замыкание.
Короткое замыкание «отрицательных» вентилей можно проверить, соединив «плюс» батареи через лампу с одним из болтов крепления выпрямительного блока, а «минус» с корпусом генератора:

Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» вентилях. Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается реже, чем короткое замыкание вентилей.
Для проверки короткого замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с зажимом 30 генератора, а «минус» — с одним из болтов крепления выпрямительного блока:

Горение лампы укажет на короткое замыкание одного или нескольких «положительных» вентилей.
Обрыв в вентилях без разборки генератора можно обнаружить либо осциллографом, либо при проверке генератора на стенде по значительному снижению (на 20-30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в вентилях.

Проверка дополнительных диодов

Короткое замыкание дополнительных диодов можно проверить по схеме:

«Плюс» батареи через лампу (1…3 Вт, 12 В) присоедините к выводу «61» генератора, а «минус» к одному из болтов крепления выпрямительного блока.
Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.
Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «61», а также по низкому напряжению (ниже 14 В) на штекере «61» при средней частоте вращения ротора генератора.

Проверка конденсатора.

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения системе зажигания, а также для снижения помех радиоприему.
Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприёму при работающем двигателе.
Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1…10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ+20%.

Проверка и замена подшипников

Проверку подшипников начните с внешнего осмотра, выявления трещин в обоймах, наволакивания или выкрашивания металла, наличие коррозии и т. д. Проверьте легкость вращения и отсутствие сильного люфта и шума. Если у подшипника сильно изношены посадочные места или есть повреждения, то он подлежит замене.
Порядок замены подшипников (генератор снят с автомобиля).
1. Снимите заднюю крышку вместе с патрубком воздухозаборника.
2. Снимите регулятор напряжения.
3. Отверните шкив генератора и вытащите шпонку.
4. Отверните 4 гайки стяжных болтов и снимите переднюю крышку генератора вместе с ротором и подшипниками.
5. Извлеките неисправный подшипник из крышки со стороны привода. Отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и на ручном прессе выпрессуйте подшипник. Если гайки винтов не отворачиваются (концы винтов раскернены), спилите концы винтов.
6. Запрессуйте новый подшипник. Для этого новый подшипник положите на посадочное место, а сверху него — старый. Несильными ударами молотка, по старому подшипнику, осаживайте новый подшипник в посадочное место. Если подшипник идёт с большим натягом, побрызгайте на его внешнее кольцо жидкостью WD-40.
7. С помощью съёмника спрессуйте второй подшипник с обратной стороны ротора.
8. Запрессуйте новый подшипник (см. п. 6).
9. Произведите сборку в обратной последовательности.

Проверка крышек

Внешним осмотром определяется отсутствие трещин, проходящих через гнездо подшипника, обломы лап крепления генератора, сильные повреждения посадочных мест. При наличии таких повреждений крышка подлежит замене. При выявлении сильного износа посадочных мест подшипников, замените крышки.

Поиск неисправностей по схемам



Типичные неисправности

Причины неисправности

Способ устранения

Светодиод (лампа) вольтметра не загорается при включении зажигания. Контрольные приборы не работают

1. Поврежден светодиод (лампа) вольтметра

Замените светодиод (лампу) вольтметра

2. Перегорел предохранитель №2 в блоке предохранителей

Замените предохранитель

3. Обрыв в цепи питания комбинации приборов:

не подается напряжение от штекера «Б» блока предохранителей к комбинации приборов

проверьте провод «О» и его соединения от блока предохранителей до комбинации приборов

не подается напряжение от реле зажигания к штекеру «Б» блока предохранителей

проверьте провод «ГЧ» и его соединения от блока предохранителей до реле зажигания

обрыв или нарушение контакта в проводе, соединяющем с «массой» комбинацию приборов

проверить провод «Ч» и его соединения от комбинации приборов на «массу»

4. Не срабатывает выключатель или реле зажигания:

неисправна контактная часть или реле зажигания

проверьте, замените контактную часть выключателя или реле зажигания

не подается напряжение от выключателя к реле зажигания

проверьте провод «Ч» и его соединения между выключателем и реле зажигания

обрыв или нарушение контакта в проводе, соединяющем с «массой» реле зажигания

проверьте провод «Ч» и его соединения от реле зажигания на «массу»

5. Поврежден стабилизатор напряжения в комбинации приборов

Замените стабилизатор напряжения

При включении зажигания и после пуска двигателя светодиод/лампа вольтметра не горит, аккумулятор разряжается

Неисправна цепь обмотки возбуждения генератора:

1. Перегорел предохранитель №2

Замените предохранитель

2. Обрыв проводов в цепях: предохранитель №2 — комбинация приборов; комбинация приборов — реле-регулятор.

Найдите и устраните обрыв

3. В приборной панели; перегорел светодиод/лампа; обрыв печатных проводников; неисправно гасящее сопротивление или плохие пайки его выводов

Замените светодиод/лампу; устраните обрыв печатных проводников; замените или пропаяйте сопротивление.

4. Нет «массы» между корпусом и реле-регулятором

Очистите от окислов и грязи место соединения реле-регулятора с генератором

5. Неисправно реле-регулятор

Замените реле-регулятор

6. Обрыв обмотки ротора

Замените ротор

Светодиод вольтметра горит при работе двигателя. Аккумуляторная батарея разряжена

1. Проскальзывание ремня привода генератора

Отрегулируйте натяжение ремня

2. Нет контакта между выводами «В» и «Ш» регулятора напряжения и выводами щеток

Зачистите выводы «В» и «Ш» регулятора напряжения и щеток, подогните выводы регулятора

3. Обрыв в цепи между комбинацией приборов и штекером «61» генератора

Проверьте «КБ» провод и его соединения от генератора до комбинации приборов

4. Износ или зависание щеток, окисление контактных колец

Замените щеткодержатель со щетками, протрите кольца салфеткой, смоченной в бензине

5. Поврежден регулятор напряжения

Замените регулятор напряжения

6. Повреждены вентили выпрямительного блока

Замените выпрямительный блок

7. Повреждены диоды питания обмотки возбуждения

Замените диоды или выпрямительный блок

8. Отпайка выводов обмотки возбуждения от контактных колец

Припаяйте выводы или замените ротор генератора

9. Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу»

Замените статор генератора

АКБ разряжается в процессе эксплуатации, но внешних признаков ненормальной работы генератора нет

1. Неисправна АКБ: окисление проводов или клемм батареи; недостаточно электролита; замыкание одной или нескольких банок

Очистите провода/клеммы; долить дистиллированную воду, заменить АКБ

2. Грязь, замасливание, окисление контактных колец ротора

Очистить контактные кольца тряпкой смоченной в бензине, мелкой наждачной бумагой

3. Грязь, замасливание щёток реле-регулятора или слабый контакт в связи с их чрезмерным износом

Очистите щётки от грязи тряпкой смоченной в бензине. Замените реле-регулятор в сборе. (Для реле-регуляторов старого образца достаточно заменить только щётки)

4. Перерасход энергии мощными/ дополнительными потребителями

Замените генератор другим, более мощным (ВАЗ-2108 — 955.3701; ГАЗ-3102)

5. Межвитковое замыкание или обрыв одной из фаз обмотки статора

Замените обмотку статора

Светодиод вольтметра мигает при работе двигателя. Аккумуляторная батарея перезаряжается

Поврежден регулятор напряжения (короткое замыкание между выводом «Ш» и «массой»)

Замените регулятор напряжения

Контрольная лампа горит в полнакала при работе двигателя

Неисправны дополнительные и/или выпрямительные диоды

Заменить диоды или выпрямительный блок в сборе

Повышенная шумность генератора

1. Ослаблена гайка шкива генератора

Подтяните гайку

2. Повреждены подшипники ротора или их посадочные места

Замените подшипники, крышку/крышки генератора

3. Межвитковое замыкание или замыкание на «массу» обмотки статора (вой генератора)

Замените статор

4. Короткое замыкание в одном из вентилей генератора

Замените выпрямительный блок

5. Скрип щеток

Протрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине

6. Задевание ротора за полюса статора

Замените ротор, статор. Обратить внимание на подшипники

Быстрый износ щёток и контактных колец

1. Попадание масла или грязи на контактные кольца

Очистите контактные кольца тряпкой смоченной в бензине, мелкой наждачной бумагой

2. Увеличенное биение контактных колец

Замените ротор

Внимание! «Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» — подключается к зажиму «30» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «30» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «30» генератора с «массой». При этом через вентили протекает значительный ток, и они повреждаются. Проверять генератор можно только с помощью амперметра или вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегометром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегометром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединить провода от всех клемм генератора и выводов аккумуляторной батареи.

Посмотрите также раздел «Меры предосторожности».

В таблице использованы материалы с сайта Нива-Клуба www.niva.msk.ru.

Что ещё можно почитать о генераторах



Володюшка, 6.01.02.

Как проверить генератор своими руками

Прошли времена, когда торпедо автомобилей напоминали рабочие места пилотов авиации – с россыпью датчиков, приборов и механических кнопок. Теперь среди автопроизводителей принято не забивать шоферам голову «ненужной» информацией. В частности, почти не встретишь на приборной панели амперметр – в современных машинах осталась только сигнальная лампа. Она если что-то и покажет, то когда беда уже случилась. А ведь при поломке генератора продолжать движение автомобиль практически не может (максимум, проедет пару километров на аккумуляторе), есть вероятность «встрять» посреди дороги. Можно ли как-то проверить генератор и подстраховать себя от неприятной ситуации? Можно.

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понимать, что в генераторе может сломаться, нужно разобраться в его устройстве. Оно не такое сложное, как это может показаться. Если говорить упрощенно, то генератор состоит из:

• корпуса,

• подвижной части (ротор),

• неподвижной части (статор),

• а также дополнительных элементов, к которым относятся реле-регулятор, диодный мост, и щеточный узел.

Устройство генератора

Главные враги генератора – время, вода, химические реагенты и механические повреждения. От них все проблемы.

1. Самая популярная причина поломки генератора – износ щеток. Они графитовые и ходят по дорожкам ротора, поэтому от времени и большого пробега банально стираются. Щетки обычно продаются отдельно, стоят недорого и их нетрудно заменить.

Новые и старые щетки генератора

2. Куда менее приятная неисправность – поломка реле-регулятора. Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с высокой долей вероятности именно в нем. Реле-регулятор сложнее диагностировать и заменить чем щетки, но с этим тоже можно справиться в домашних условиях.

Новое реле-регулятор слева, справа — старое

3. Заклинившие подшипники не сулят ничего хорошего. Ротор перестает вращаться, а без этого ток генератор вырабатывать не будет. Сами подшипники недороги, но для их замены нужен опыт и специструменты, так что лучше такую работу проводить в условиях сервиса.

Вышедший из строя подшипник генератора

4. При поломке диодного моста генератор становится бесполезен, ведь сам агрегат вырабатывает переменный ток, а для потребителей в автомобиле нужен постоянный. Этим преобразование как раз и занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, замыканий и перепутанной полярности. Его можно ремонтировать, меняя диоды, но в современных условиях диодный мост обычно меняют, это проще.

Диодный мост генератора ВАЗ

4. Самый неприятный вариант поломки – сгорание обмотки на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в таком случае нужно рассматривать целесообразность ремонта, зачастую купить новую обмотку будет дешевле, чем ремонтировать.

Сгоревшая обмотка генератора

Как диагностировать генератор не снимая

Понять насколько хорошо работает генератор можно и без его демонтажа с автомобиля. Способы очень простые и доступны любому автомобилисту.

1. Нужно замерить напряжение в бортовой сети обычным тестером. Необходимо сделать три замера. Сначала на незаведенном автомобиле (прибор должен показывать около 12,2-12,7 В, но это показатель здоровья аккумулятора).

Замер напряжения в бортовой сети

Потом пустить мотор и выключить все потребители (нормальное значение в такой ситуации должно находиться в диапазоне от 13,8 до 14,7 В). Наконец, нужно включить несколько мощных потребителей (печка, фары) и померить еще раз. Напряжение просядет, это нормально, так и должно быть, главное, чтобы просадка была не ниже 13В. Если цифры получились иные – с таким генератором ездить опасно.

2. Присмотритесь к работе осветительных приборов – если лампы головного света или подсветка салона стали тускнее, чем раньше, это первейший признак низкого напряжения в сети. Лучше на такой машине в дальнюю дорогу не ехать.

3. Очень тревожным симптомом является мигание фар в такт изменения оборотов. За «ровность» работы в генераторе отвечает реле-регулятор, если он не стабилизирует напряжение вне зависимости от частоты вращения коленвала, то почти наверняка скоро машина «встанет». Нужно срочно с этим вопросом разбираться.

4. Как бы это банально не звучало, но стоит присмотреться и прислушаться к генератору. Подшипники и ролики редко заклинивают внезапно, почти всегда грядущую поломку предваряет свист, вой или дополнительный шум. Если из под капота доносится посторонний шум, нужно обязательно найти его источник. За ремнем можно следить визуально, он тоже изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный авто, то вам доступен еще один, очень простой способ диагностики. Достаточно сбросить минусовую клемму с аккумулятора на заведенном автомобиле, и посмотреть на работу машины – если ничего не изменилось, значит, генератор с работой справляется, а если автомобиль стал работать неровно, с перебоями – нужно выяснять причину. Увы, но этот способ для инжекторных автомобилей противопоказан – сложно предугадать, как поведет себя хрупкий электронный блок управления при резком перепаде напряжения. В случае чего, ЭБУ придется менять и диагностика получится очень дорогой.

На что еще обратить внимание

Наконец, косвенную диагностику генератора можно провести по аккумулятору. Они работают в тесной связке, и по «здоровью» одного можно судить о работоспособности другого. Если аккумулятор приходится постоянно подзаряжать, то проблема может быть именно в слабом заряде от генератора (хотя проблемы самого «аккума» тоже не исключены). Боком выйдет для аккумулятора и слишком высокое напряжение в бортовой сети – если аккумулятор внезапно выкипел, то нужно заниматься диагностикой генератора, «просто так» такие вещи не случаются.

Не лишне и просто устроить осмотр генератору. Все провода у него должны быть надежно прикручены – без перебоев и перегибов, корпус не иметь повреждений, а сам агрегат не должен искрить при работе.

Диагностика с разборкой

Если превентивные меры не помогли, и генератор все-таки сломался, то необходим демонтаж агрегата, его разборка и диагностика. Если проблемный узел не бросается в глаза, то нужно проверять все составные части генератора поочередно.

1. Ротор. У него нужно мультимером проверить обмотку на сопротивление, «подключившись» щупами к контактным кольцам. Значение сопротивление исправной обмотки лежит в районе 2,4-5,1 Ом. Если на табло мультимера нули, то в обмотке обрыв, если сопротивление есть, но очень маленькое, значит где-то в обмотке есть межвитковое замыкание, если показатель выше – нужно смотреть контакты и пропаять самые ненадежные из них.

Проверка ротора генератора

2. Статор. У него тоже нужно «прозвонить» обмотку. «Правильное» значение сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо замыкание. Изоляцию статора на пробой очень удобно проверять обычной лампочкой на 220 вольт. Если подключить ее одним контактом к выходу обмотки, а вторым контактом к корпусу статора, то она гореть не должна. Если горит – значит пробой.

Проверка статора

3. У диодного моста нужно проверить все диоды на проводимость тока. Для этого нужно переключить тестер в режим омметра, один щуп поднести к пластине, а второй поочередно к диодам, которые впрессованы в эту пластину. Потом шупы нужно поменять местами. И так проверить все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода сопротивление будет, а при другом нет. Из-за того, что диоды имеют разный заряд не стоит запоминать, какое подключение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух замеров у каждого диода было сопротивление. Если нет – то диодный мост нужно менять.

Проверка диодного моста

4. Изношенные до предела щетки диагностировать проще всего – тут даже мультимер не потребуется. Достаточно линейкой замерить их длину, если она меньше 4,5 см, значит, щетки нужно менять. Не лишним будет заодно замерить и диаметр токосъемных колец. Он должен быть не менее 13 мм, а еще лучше около 14 мм.

Как вы видите, проверка генератора не такая уж и сложная задача. Простые операции можно провести прямо на машине, но даже если генератор придется снимать и разбирать – ничего сложного там нет. Мультимер, набор отверток и ключей помогут провести все замеры. Благо, на многие генераторы запасные части свободно продаются, так что можно заменить только износившейся элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

Как проверить генератор ВАЗ-2110 🚩 Ремонт и обслуживание

Вам понадобится

  • — мультиметр;
  • — контрольная лампа;
  • — провода;
  • — блок питания с регулятором напряжения;
  • — набор ключей и отверток.

Инструкция

Посмотрите на контрольную лампу, расположенную на приборной панели. Его режим работы таков, что при включении зажигания он включается, но при работающем двигателе он гаснет.Если он продолжает гореть после запуска двигателя, зарядка аккумулятора отсутствует. Используйте мультиметр для проверки напряжения, оно не должно быть меньше 12 Вольт. Причиной загара лампы может быть как обрыв ремня, так и нарушение сделки. Если в полигале горит лампа, значит, слабое натяжение ремня. В этом случае необходимо только подтянуть до необходимого состояния.

Проверить предохранитель F2, если ремень натянут, но напряжение ниже положенного.Если перегорело, то замените, затем проверьте заряд на аккумуляторе. Если предохранитель исправен или после замены не произошло никаких изменений, а напряжение в системе остается низким, вам нужно будет измерить напряжение на клемме 61. Его значение должно быть около 6 Вольт. Если нет напряжения, то снимите панель приборов и поищите неисправность в пайке в сопротивлении, также возможно, что просто оборвался провод идущий к торпеде от 61 вывода.

Снимите реле-регулятор, если напряжение есть, но оно больше 6 Вольт.Проверить это с помощью тестовой лампы. Подать надо на реле-регулятор напряжения 12 Вольт. Плюс подавай на штекерный разъем контроллера, а минус на корпус. Контрольную лампу, рассчитанную на 12 Вольт, выходную мощность до 3 Вт, подключают к щеткам регулятора. При напряжении питания 12 Вольт контрольная лампа загорится. Увеличьте напряжение до 16 вольт. Лампа должна погаснуть. Если нет, то неисправно реле-регулятор. Но если он исправен и не заряжается, вам придется снять генератор и поискать в нем повреждения.

С помощью мультиметра проверьте обмотку ротора генератора. Обмотка возбуждения должна иметь сопротивление 4,5 Ом. Если меньше, то вся вина в ней. Заменить якорь или перемотать катушку. Не исключено, что произошло загрязнение контактных колец. Очистите их, промойте растворителем или замените. Если по-прежнему мультиметр показывает, что обрыв обмотки ротора, замените ротор. Но если с обмоткой ротора все в порядке, проверьте, нет ли замыкания между клеммой 30 генератора и корпусом.Если да, то от него нужно избавиться.

Выполните диагностику блока выпрямителя, если нет цепи между массой 30 и выходом генератора. Для этого нужно проверить каждый диод на наличие пробоя. Полупроводник проводит электрический ток только в одном направлении, в этом свойстве, и проверяет диоды. Если сгорело несколько диодов и невозможно устранить поломку выпрямительного блока, замените его полностью.Но если с блоком все в порядке, проверьте обмотку статора на короткое замыкание и обрыв.

Электрооборудование

Почему свистит автомобильный генератор

2020-04-01 09:39:01

Приветствую вас друзья на сайте автосервиса своими руками.Автовладельцы ВАЗ часто сталкиваются с ситуацией, когда при запуске двигателя слышен свист ремня …

Свеча зажигания

Тормозная система и гидроусилитель руля

2020-05-27 13:46:41

ВАЗ 21099 стала последней моделью из семейства самарских автомобилей.Получив кузов седан, Lada 21099 больше не имеет отличий от своей предшественницы — «девятки». Для 15 …

Всасывание

О разболтовке колес на отечественных автомобилях ВАЗ

2020-05-17 10:20:15

Тупые штампованные диски ВАЗ часто прячутся за продуманными пластиковыми колпачками.И не зря. Каждому владельцу ВАЗ-2110 хочется, чтобы его машина выделялась из массы серого и …

Вялый

Красивая приборка ВАЗ 21099 с высокой панелью

2020-05-15 10:30:29

Как всегда, начнем тюнинг с самого главного элемента любого автомобиля.Тюнинг двигателя Большинство отечественных автомобилей имеют множество недостатков, снижающих мощность …

Зажигание

Ваз 21099 доработка высокой панели

2020-05-15 10:30:29

Не каждый автовладелец имеет право называться автомобилистом, а только тот, кто заботится о своей любимой машине.Красивый тюнинг салона ВАЗ 2109 — одна из …

Клапан

Какая максимальная скорость у ваз 21099

2020-04-19 10:27:59

Модель ВАЗ-21099 Спутник / Самара Форма — четырехдверный седан Волжского автозавода.Модель ВАЗ 21099 выпускается с 1990 года. «Девяносто девятая» — это, по сути, «девятка» с …

Карбюратор

Как проверить регулятор напряжения на ВАЗ 2106. Реле регулятора напряжения ВАЗ

Реле регулятора напряжения (или просто реле напряжения) — устройство, предназначенное для сохранения бортового напряжения сети, полученного от генератора.Дело в том, что генератор из-за неравномерности вращения ротора не может обеспечить на выходе равномерное напряжение, так как оно либо увеличивается, либо уменьшается. Релейный регулятор используется для поддержания заданного значения напряжения.

Изначально это устройство производилось в виде электромагнитного реле, в основе которого лежала катушка с сердечником и рядом небольших механизмов замыкания, размыкания и создания определенного сопротивления в цепи. Этот тип регулятора уже устарел и больше не производится.

Реле устаревшего типа заменено электронным полупроводниковым прибором. От старой модели отличается отсутствием контактов, габаритов и содержимого. К тому же он не поддается регулировке, поэтому является одноразовым элементом.

Реле крепится шпильками и гайками на кузове автомобиля в моторном отсеке. Однако современные образцы, например на ВАЗ 2109, ВАЗ 2112, Лада приора и Лада Калина, имеют реле напряжения, которые прикреплены непосредственно к щеткам генератора и представляют собой единое целое.Такие элементы в народе называют «таблетками».

Неисправности реле напряжения и их диагностика на ВАЗ 2106

В процессе эксплуатации автомобиля в бортовой сети могут возникать определенные неисправности, которые говорят о плохом питании оборудования. В первую очередь автомобилисты проверяют состояние генератора. Его снимают, разбирают, диагностируют и оценивают натяжение ремня. Если при проверке выясняется, что он исправен, то последнее — реле регулятора напряжения.

Самая распространенная неисправность реле регулятора — слишком маленький или слишком большой заряд. На малом заряде, на холостом ходу фары плохо работают, двигатель работает нестабильно, и ситуация улучшается после прибавления оборотов коленчатому валу.

При высоком заряде часто перегорают многие предохранители, слишком ярко светят фары, нагревается электрооборудование. В обоих случаях приступайте к измерению напряжения бортовой сети.

Запустите двигатель и прогрейте его. Присоедините концы вольтметра к клеммам аккумулятора.Напряжение должно быть 13,5 — 14 вольт. Попробуйте включить фары, дворники и т. Д. Если напряжение упадет ниже 12 вольт, реле напряжения необходимо заменить.

Замена реле регулятора напряжения ВАЗ 2106


Для замены реле напряжения на ВАЗ 2106 отсоедините клемму АКБ и вытащите штекеры с проводами из старого реле. После этого откручиваем гайки крепления и вытаскиваем из шпилек неисправный элемент … После этого устанавливаем новое реле и подтягиваем гайки.Вставьте штекеры в разъемы нового реле и вставьте клемму аккумулятора.

Внимание! Никогда не соединяйте провода, идущие к реле, между собой. При работающем двигателе это может вызвать внезапный скачок напряжения, который выведет из строя все электрическое оборудование в автомобиле.

После установки нового элемента рекомендуется его проверить. Дело в том, что такие реле имеют особенность правильной работы только на одной машине. Это связано с некачественной сборкой комплектующих для наших автомобилей.Поэтому, если показания счетчика снова не соответствуют вашим ожиданиям, верните реле в магазин и попросите другое. Не исключено, что следующее реле будет именно таким.

Кроме того, существует вероятность получения неисправного устройства. Именно поэтому проверку реле необходимо проводить в обязательном порядке.

Видео — Как поменять реле-регулятор своими руками

Каждый автомобиль оборудован устройством стабилизации напряжения. На «шестерках» установлено реле, регулятор напряжения генератора ВАЗ 2106. Задача прибора — поддержание уровня напряжения бортовой сети.

Напряжение генератора зависит от следующих факторов:

  1. Скорость ротора.
  2. Текущая нагрузка.
  3. Значения магнитного потока.

Достаточным условием выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Напряжение генерируется переменным током… Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Его укладывают в пазы вращающейся части. Напряжение возбуждения подается на него через щеточный узел. Изменяя силу тока, проходящего через обмотку, можно управлять генерацией.

Регулятор напряжения ВАЗ 2106 (ПП) регулирует ток обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети.Генератор отвечает ожидаемым образом. Так устройство возвращает напряжение генератора в норму.

Повышенные требования предъявляются к работе блока управления. Они обусловлены условиями работы и техническими характеристиками потребителей. Все оборудование, подключенное к сети легковых автомобилей, рассчитано на 12 вольт (В). Регулятор напряжения ВАЗ должен выдерживать диапазон от 13,2 до 14,4 В. Этот зазор не должен зависеть от числа оборотов ротора и амперной нагрузки.


Реле регулятора напряжения должно включиться автоматически после запуска двигателя.Помимо основного назначения, устройство выполняет дополнительные функции:

  • защищает генератор от перегрузок;
  • заряжает аккумулятор;
  • защищает устройства от перенапряжения.

Правильная работа ПП защитит электрооборудование от перенапряжения. Отказ от зарядки сократит срок службы батареи. Пониженное напряжение затруднит запуск холодного двигателя.

Типы конструкций

Регуляторы бывают двух типов: старые и новые.Они сменяют друг друга, хотя и содержат разные начинки. Старая конструкция оснащена механическим реле. На автомобилях ВАЗ устанавливается регулятор напряжения типа РР-380. В устройствах этой серии для включения резисторов используются подвижные контакты.

Производство этой запчасти снято с производства. Сейчас такие экземпляры редкость. Регулятор вибрации ПП-380 также имеет ряд недостатков. Обращаем внимание на трудности в эксплуатации контактного варианта:

  • необходимость настройки;
  • ступенчатая регулировка;
  • периодическая чистка контактной группы;
  • низкая надежность;
  • создает радиопомехи;
  • короткий срок службы.


Сегодня полупроводниковые технологии пришли на смену устаревшей модели. Автомобили ВАЗ, ГАЗ, УАЗ оснащены электронной конструкцией. Нововведение — большое достижение и успех российских производителей.

Регуляторы на транзисторах именуются бесконтактными реле … ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в прямоугольном пластиковом корпусе.

Диагностика прибора

Неисправность элементов цепи зарядки может быть обнаружена во время движения.При работающем двигателе посмотрите на приборную панель. Когда напряжение падает, реле зарядки включает свет. Аварийный сигнал указывает на возможный отказ ПП.

Для проверки регулятора напряжения понадобится вольтметр. Тестер можно купить в магазине или взять у знакомого электрика. Переключатель режимов установлен на предельное значение 20 В. Общий провод (черный) подключается к массе легкового автомобиля, а красный щуп помещается на знак «+» аккумуляторной батареи.

Проверить реле-регулятор можно на работающем двигателе и полностью заряженном аккумуляторе.Последовательность действий по диагностике устройства должна быть следующей:

  1. Запустите двигатель ключом зажигания.
  2. Включить нагрузку (дальний свет фар).
  3. Прогреваем двигатель 15 минут.
  4. Устанавливаем на тахометре частоту вращения 2,5 тысячи.
  5. Снимаем показания тестера на клеммах АКБ.

После заполнения всех пунктов проводится анализ. Если стрелка на шкале прибора установлена ​​в пределах 14.2 В, то регулятор делает свое дело. В этом случае напряжение не должно существенно зависеть от количества оборотов.

Отклонение от нормы говорит о поломке регулятора.

Помните, что электронное реле не позволяет снимать клеммы аккумуляторной батареи при работающем двигателе. Это приводит к скачку напряжения и выходу из строя. электронные устройства.

Блок связи

Перед тем, как выбросить устройство, убедитесь, что другие детали находятся в хорошем рабочем состоянии.Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимали, то следует убедиться в правильности подключения проводов.

Замена регулятора напряжения проводится в гаражных условиях … Это под силу даже неопытному водителю. Для этого нужен инструмент, умелые руки и немного знаний.

Открываем капот в поисках удаленного реле. В «Жигулях» ящик крепится ушками к левому крылу.Находим объект возле бачка с тормозной жидкостью … Некоторые реле встроены в корпус генератора. Их в народе называют интегральными.

Не спешите складывать проводку от клемм. Опытные автомобилисты советуют предварительно промаркировать провода маркером. Перед регулятором напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они подключаются к клеммам с номерами 67 и 15. Не перепутайте провода. Серый цвет соответствует числу 67, а оранжевый — 15.

В конце выполняется вторая проверка.Диагностика и замена регулятора напряжения не требует особых усилий. Необязательно обращаться в СТО … Сэкономьте и отремонтируйте машину самостоятельно.

На автомобилях ВАЗ 2106 применялись регуляторы напряжения двух основных типов:

  • Электромагнитный ПП-380 устанавливался на первые экземпляры автомобилей, но в настоящее время считается устаревшим;
  • бесконтактного типа с обозначением 121.3702. Это новый регулятор напряжения, не требующий настройки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.

Реле-регуляторы только имеют другую схему, принцип работы во многом схож, подключение идентично. Чтобы заменить регулятор старого образца на новый, просто подсоедините провода к соответствующим разъемам. Но перед заменой необходимо будет проверить работоспособность реле-регулятора.

Типы релейных регуляторов ВАЗ

В последние годы установлен релейный регулятор с обозначением 121.3702, работавший в симбиозе с генератором Г-221.Но такое совершенное устройство, не нуждающееся в регулировке и дополнительном обслуживании, используется с 90-х годов. Изначально автомобили сходили с конвейерной ленты с регулятором вибрации ПП-380. Именно ему требовались регулировки, настройки и даже обслуживание. При работе с регулятором ПП-380 нужно соблюдать простые правила.

    1. Никогда не путайте провода с обозначениями «67» и «15». Если это произойдет, реле-регулятор не будет работать, его контакты, расположенные вверху, будут замкнуты накоротко.Результат — резкое повышение напряжения на выходе генератора, закипание АКБ, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
    2. Конденсаторы нельзя подключать к цепи штекера «67» для противодействия радиопомехам. В результате контакты не работают правильно, в результате чего они разрушаются.
    3. Запрещается включать в цепь обмотки возбуждения каких-либо потребителей электрической энергии. В противном случае выходное напряжение вырастет в несколько раз.
  1. Вилки с номерами «67» и «15» не должны замыкаться друг с другом, так как выходное напряжение значительно возрастает и вероятность выхода из строя полупроводникового выпрямителя очень высока.
  2. Не рекомендуется снимать крышку с регулятора, так как в нее может попасть пыль и влага, контакты начнут гореть, пачкаться, что приведет к неправильной работе механизма. Запрещается устанавливать прокладки из подручных материалов.
  3. Не ударяйте по корпусу регулятора, держите его в чистоте.
  4. Электрические соединения массы автомобиля ВАЗ 2106 и корпуса устройства должны быть надежными, сопротивление минимальным. Если связь слабая, велика вероятность повышения напряжения.

Требования к старому типу реле-регуляторов ВАЗ 2106 приведены, а вот для бесконтактного можно применить все пункты кроме 5. Снять крышку с бесконтактного регулятора напряжения не получится, так как на нем нет один.Поэтому при выходе из строя всего агрегата потребуется полная замена, ремонт невозможен.

Проверка и замена регулятора

Рекомендуется зарядить аккумулятор перед диагностикой состояния регулятора напряжения. Для этого снимите его и, открутив заглушки всех отсеков, дайте зарядиться от сети несколько часов. Проверьте уровень заряда по индикатору на зарядном устройстве.

После этого установите на автомобиль ВАЗ 2106 заряженный аккумулятор и запустите двигатель.Ручкой воздушной заслонки установите частоту вращения коленчатого вала двигателя в диапазоне 2500-3000 об / мин. Все потребители электроэнергии должны быть отключены, даже работа светодиодных ходовых огней не допускается.

С помощью вольтметра с широкой шкалой (можно использовать с цифровым индикатором) измерить напряжение на выводах АКБ … Значение напряжения должно быть примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более 0,1 В. Если отклонение значительное, то реле-регулятор необходимо сразу полностью заменить.Не забудьте перед началом диагностики убедиться в следующем:

  • ремень генератора с нормальным натяжением;
  • Корпус регулятора ВАЗ 2106 имеет надежный контакт с кузовом автомобиля.

Если есть недочеты, то их необходимо устранить, отрегулировав натяжение ремня или затянув все гайки, которыми реле регулятора крепится к корпусу. Для замены регулятора напряжения ВАЗ потребуется сделать следующее:

  • открутить 2 гайки со шпилек;
  • пометьте все провода маркером, чтобы потом не перепутать;
  • отсоединить провода от регулятора напряжения;
  • снимите старый регулятор и установите на его место новый;
  • подключить провода согласно схеме;
  • затянуть гайки.

Работа по замене регулятора напряжения на автомобиле ВАЗ 2106 завершена, занимает несколько минут и выполняется с минимальным количеством инструментов. Постарайтесь не закоротить случайно выводы регулятора напряжения только при проведении ремонтных и диагностических работ, иначе можно повредить не только его, но и штатную проводку автомобиля ВАЗ 2106.

В автомобиле ВАЗ 2106 есть два типа регуляторов напряжения: бесконтактная электронная коробка передач и электромагнитный регулятор.Первая — более новая и популярная модель. При выходе из строя такого регулятора его можно легко заменить. Второй тип регулятора — это старая модель, которую уже сняли с производства. Оба этих регулятора при необходимости могут заменять друг друга. Это даже не требует дополнительных настроек.

Как проверить регулятор напряжения?

Но перед тем, как менять регулятор, нужно обязательно его проверить, так как поломка может быть не связана с этим. Перед проверкой аккумулятор необходимо полностью зарядить.Сам процесс проверки выглядит следующим образом:

  • Машину нужно завести и набрать около 3000 об / мин.
  • Посторонних потребителей электроэнергии быть не должно.
  • Вольтметром нужно измерить напряжение с клемм АКБ. Норма — 14,2 В.

Если показания сильно отклоняются от нормы, значит, вышел из строя регулятор напряжения и его необходимо заменить. Причины поломки могут быть следующие:

  • Очень часто поломка происходит из-за поломки.Местом возникновения этого обрыва может быть термокомпенсирующий резистор или обмотка.
  • Могут сломаться дополнительные резисторы или обмотка дросселя.
  • Из-за нестабильного напряжения контакты могут гореть, загрязняться и окисляться.


Замена регулятора напряжения ВАЗ 2106

Можно попробовать аккуратно почистить контакты бархатной пилкой, а регулятор сполоснуть спиртом или бензином. После этого его необходимо хорошо просушить и собрать обратно.
Если эти манипуляции не помогли, то регулятор придется заменить.Это можно сделать следующим образом:

  • Гайки реле отвернуты и регулятор снят,
  • Чтобы не перепутать провода, можно заранее пометить их фломастером.
  • После этого провода необходимо отсоединить, а регулятор заменить на новый,
  • Теперь ставим все на место согласно размеченным проводам.

После завершения установки необходимо подключить аккумулятор и проверить работоспособность нового регулятора.

В данной статье рассматривается схема зарядки ВАЗ 2106 (ВАЗ-2101-ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторной) и их модификации).

Зарядная схема ВАЗ 2106 комплектация оборудования.

Схема зарядки для автомобилей ВАЗ 2106 включает выносной регулятор напряжения, генератор, реле контроля заряда лампы и контрольную лампу заряда АКБ, расположенную на панели приборов.

Генератор.

На автомобилях используется генератор со встроенным выпрямителем.Генератор приводится в движение моноклиновым ремнем от шкива коленчатого вала.

Релейный регулятор.

Реле поддерживает напряжение, генерируемое генератором, в пределах 13,5 — 14,5 В. и находится в моторном отсеке на левом крыле. На старых моделях регулятор напряжения был магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось замыканием и размыканием контактов электромагнитного реле при повышении и падении напряжения. В настоящее время в качестве регулятора используется электронное реле, которое полностью взаимозаменяемо со старым.Но использование электронного реле, в отличие от контактного реле, не позволяет снимать клеммы с АКБ при работающем двигателе. Это может привести к внезапному скачку напряжения и повреждению регулятора и других электронных устройств. Для проверки исправности цепи и наличия заряда необходимо использовать вольтметр.

Реле контрольной лампы.

В цепь зарядки ВАЗ 2106 входит РС-702 типа, обеспечивающий включение и выключение сигнальной лампы на панели приборов, сигнализирующей о наличии или отсутствии заряда и исправности генератора.Реле расположено на правом крыле в моторном отсеке. Конструкция реле такая же, как и у обычного электромагнитного реле. Контакты реле нормально замкнутые, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки подключается к плюсу аккумуляторной батареи через переключатель зажигания, а другой — к выводу фазы генератора. Один из контактов реле также подключен к плюсу через замок зажигания, по сути, он подключен к соответствующему выводу катушки, а второй — к контрольной лампе.

При включении зажигания на электромагнитную катушку реле подается питание, но катушка не подключена к минусу, поэтому через нее не протекает ток, и якорь не притягивается к сердечнику. При этом контакты реле остаются замкнутыми, что приводит к включению контрольной лампы на панели приборов. При работе генератора на обмотке статора появляется переменное напряжение. На концах катушки появится разность потенциалов, по ней начнет течь ток.При значении напряжения около 7,5 В магнитного потока электромагнита будет достаточно для притяжения якоря и размыкания контактов.

Схема зарядки ВАЗ 2106 Принцип работы.

Рассмотрим работу цепи зарядки ВАЗ 2106. При включении зажигания на вывод 15 регулятора напряжения подается питание через предохранитель «обмотка возбуждения генератора». Затем с вывода 67 регулятора мощность поступает на плюсовую щетку генератора через обмотку возбуждения (обмотку якоря) на минусовую щетку и землю.В этом случае через обмотку якоря будет протекать электричество … В обмотке появится магнитное поле, которое намагничивает пластины якоря с зубцами. При вращении якоря зубцы вращаются внутри обмотки статора, создавая в ней переменное магнитное поле, что приводит к появлению переменного тока. Как найти неисправность написано в следующей статье

.

Не горит индикатор батареи ваз 2106

В некоторых случаях бывает, что одна из контрольных ламп продолжает гореть после запуска двигателя.Если контрольная лампа давления масла продолжает гореть, это свидетельствует о необходимости отправки силового агрегата на СТО. Если лама для контроля заряда аккумулятора продолжает светиться или мигать — не паникуйте.

Итак, если на ВАЗ-2106 мигает лампа зарядки, это может указывать на две неисправности в вашей машине. Рассмотрим подробнее систему зарядки и разберем возможные неисправности.

Зарядное устройство и генератор

Перед тем, как приступить к ремонту автомобиля, необходимо узнать и понять, по какому принципу работает тот или иной агрегат.Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, но для возбуждения генератора требуется ток на его статоре. Когда частота вращения генератора достигает рабочей нормы, в возбужденном состоянии на обмотке ротора появляется индукционный ток. Напряжение передается на коллектор угольными щетками от контактных колец (очень похоже на коллектор электродвигателя).

Диодный мост расположен на пути тока, отводимого угольными щетками.Поскольку аккумулятор требует для зарядки постоянного тока, а он оставляет в обмотке генератора переменный ток, для его выпрямления установлен диодный мост.

После получения постоянного тока электричество подается на положительный полюс аккумуляторной батареи и на реле зарядки. Это реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют это реле контрольной лампы аккумулятора.

Разберемся в принципе работы самого реле: ток подводится к катушке, в которой находится стальной сердечник.Между сердечником и катушкой возникает магнитное поле, которое притягивает пластину к себе, а пластина, в свою очередь, размыкает контакты другого контура. В эту схему подключена контрольная лампа. То есть в замкнутом положении ток течет на контрольную лампу, но не течет при размыкании контактов.

Зарядка аккумулятора Способы лечения

Итак, с ВАЗ-2106 разобрались с принципом зарядки аккумулятора. Теперь разберемся с возможными проблемами в этой системе.

Сначала стоило бы определить контрольную лампу, она может как мигать, так и постоянно светиться.В простонародье используют «дедовский» метод диагностики генератора. Для этого при работающем двигателе отсоедините отрицательную клемму аккумуляторной батареи. При исправном генераторе двигатель должен продолжать работать, а если он заглохнет, мы ищем проблему в генераторе. Очень важно — этот метод диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, приступаем к его диагностике:

  • снимаем генератор с двигателя;
  • разобрать его;
  • проверить угольные щетки на износ;
  • тестером проверяем диодный мост.В большинстве случаев проблема именно в этом.

В случае неисправности диодный мост необходимо заменить. Перед заменой на исправную рекомендуется найти причину выхода из строя.

Наряду с этим мы проверяем обмотку ротора и статора на разрыв или замыкание. Если обнаружены неисправности катушек, их следует заменить.

В случаях, когда аккумулятор перестает заряжаться, загорается контрольная лампа заряда на панели приборов ВАЗ 2106.


Внешний вид панели приборов автомобиля ВАЗ 2106.Цифрами обозначены: 19 — выключатель наружного освещения; 18 — выключатель обогрева заднего стекла; 17 — выключатель заднего противотуманного света; 16 — контрольная лампа включения стояночного тормоза; 15 — контрольная лампа заряда аккумуляторной батареи ; 14 — контрольная лампа крышки воздушной заслонки карбюратора; 13 — тахометр; 12 — ручка обнуления суточного счетчика пройденного пути; 11 — контрольная лампа включения габаритного света; 10 — контрольная лампа включения указателей поворота; 9 — контрольная лампа включения дальнего света; 8 — суммирующий счетчик пройденного пути; 7 — суточный счетчик пройденных; 6 — спидометр; 5 — контрольная лампа недостаточного давления масла в системе смазки двигателя; 4 — датчик давления масла в системе смазки двигателя; 3 — индикатор температуры жидкости в системе охлаждения двигателя; 2 — контрольная лампа резерва топлива; 1 — указатель уровня топлива.
У автовладельца возникает закономерный вопрос — почему индикатор аккумулятора на ВАЗ 2106 горит на .

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Первоначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в розетки. Если предохранители визуально не повреждены, то вам нужно по пути проверять верхние части предохранителей, где они могут натереться на гнездо. Это легко определить по появившемуся там ремню, размыкающему контакт в цепи заряда.

Далее проверяем целостность ремня генератора и его натяжение. Если ремень цел и его натяжение в норме, то проверьте шкивы на предмет износа с внутренней стороны. Ремень генератора имеет форму клина, из-за чего лопается между «щеками» шкива. Когда шкив изнашивается, ремень генератора падает на шкив и начинает проскальзывать. Это легко определить по блестящей внутренней части шкива, которую полировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд аккумулятора, либо его полное отсутствие.Это может быть одной из причин, по которой горит лампочка аккумулятора на ВАЗ 2106. Шкив в таких случаях необходимо заменять вместе с ремнем генератора.

Горение лампочки также может быть связано с окислением клемм проводов от аккумуляторной батареи, что препятствует прохождению зарядного тока от генераторной установки транспортного средства.

Окисленные клеммы хорошо очищаем раствором соды с водой, удаляющим оксид. Клеммы необходимо полностью очистить от оксида, протереть насухо и покрыть какой-нибудь смазкой, например Литол 24.Также необходимо очистить сами клеммы аккумулятора, а также протереть поверхность аккумулятора куском тряпки или щеткой с содовым раствором.

Не чистите клеммы наждачной бумагой, особенно большой, так как вывод, из которого сделаны клеммы, легко удаляется наждачной бумагой. Клеммы становятся меньше в диаметре и при установке клемм уже невозможно добиться надежного контакта.

Также необходимо проверить состояние соединения клемм на генераторе, где клеммы также могут быть окислены или может быть плохой контакт между выходом генератора и клеммами.Кроме того, в генераторе нужно проверить надежность его контакта с «массой» автомобиля. Обычно это проволока в виде «змейки».

Если генератор выдает зарядку, а лампочка продолжает гореть, то необходимо проверить надежность подключения провода и его целостность от генератора к аккумулятору.

Неисправность может быть в самом генераторе. Это может быть выход из строя одного или нескольких диодов в диодном мосту (подкова), неисправность обмотки статора, обрыв или короткое замыкание ротора, а также износ контактных колец в цепи возбуждения ротора.

Горение лампочки также может быть связано с щеточным узлом. Возможен чрезмерный износ щеток или их заклинивание в щеткодержателе.

Неисправность может быть в реле-контроллере или реле зарядки или в цепи их подключения.

Читайте также другие отзывы.

Проверить схему при отсутствии заряда на ВАЗ 2106 достаточно просто и проверка занимает около 10-15 минут. Напомню, что при проверке заряда электронным регулятором напряжения ни в коем случае не снимайте клеммы с АКБ при работающем двигателе.Используйте при проверке с помощью вольтметра или мультиметра.

Самая частая причина, когда на ВАЗ 2106 нет заряда, это выход из строя регулятора напряжения. Для проверки отсоедините клеммы от регулятора и соедините их вместе при работающем двигателе. При исправной схеме и генераторе напряжение на выводах АКБ будет стремиться к максимуму и может достигать 17В и более. Если напряжение начинает расти, значит, схема и генератор исправны, и нужно менять регулятор.

Если напряжение не начинает расти, то следует проверить напряжение на проводе, который подключен к выводу 15 регулятора, с помощью контрольной лампы или вольтметра. Если нет питания, то проверьте питание на 9 предохранителе и предохранитель исправен. Если возможно, устраните разрыв в проводах питания предохранителя или от предохранителя к регулятору. Чаще всего провод просто падает с клеммной колодки блока предохранителей.

Если на проводе клеммы 15 есть питание, то прозвонить обрыв цепи возбуждения генератора.Для этого подключите один конец контрольной лампы к плюсовой стороне аккумуляторной батареи, а второй прикоснитесь, отсоединенный от регулятора напряжения, к проводу, который соединяется с выводом 67 регулятора. Если контрольная лампа горит, значит провод от регулятора напряжения к генератору исправен. Щетки и обмотка якоря тоже исправны. Отсутствие заряда в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорается, то проверьте состояние провода от регулятора к генератору, отсоединив его от последнего и подключив к массе.Свечение контрольной лампы указывает на состояние провода и возможную неисправность щетки или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора при отсутствии заряда на ВАЗ 2106.

Причина отсутствия заряда на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя . Это может быть вызвано неисправностью выпрямителя генератора или проскальзыванием приводного ремня.Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня измерять напряжение на выводах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 — 14,5 В. если при включении нагрузки напряжение постепенно падает, это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении скорости и может постепенно повышаться до нормы, то это свидетельствует о проскальзывании приводного ремня. О критическом износе приводного ремня свидетельствует также блеск нижней части шкива генератора.В этом случае даже натянутый ремень проскользнет и его следует заменить. Если при установке нового ремня он сильно провисает в потоке шкива, то говорят об износе шкива и его необходимо заменить. Еще одной причиной падения напряжения, а в некоторых случаях отсутствия заряда аккумулятора может быть нарушение контакта между проводом, соединяющим отрицательную клемму аккумулятора и кузов автомобиля.

Если напряжение на выводах АКБ выше 14,5В, то необходимо проверить напряжение на выводе 15 реле регулятора напряжения.Если отличается более чем на 0,5В, то необходимо найти и устранить место выхода из строя контакта в цепи от плюса АКБ до регулятора. Самыми распространенными местами являются контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не низкое, то проверьте контакт отрицательной клеммы реле, металлическую пластину под одним из болтов крепления реле и кузов автомобиля. если неисправностей в контактах нет, замените регулятор напряжения.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 09/08/2014

Диодный мост ВАЗ 2107 Проверить.Как проверить диодный мост генератора ВАЗ своими руками.

Автомобильный генератор — достаточно надежное устройство и способно без замены прослужить долгие годы. Ломается он чаще всего из-за того, что в него попадает вода, что приводит к ржавлению и разрушению его деталей. Он все еще может изнашивать подшипники.

Как начать проверку генератора?


Для начала желательно снять его с автомобиля, отключив болты крепления и сняв ремень с жома.Далее внимательно осмотрите его. Обратите внимание на цвет обмотки его статора (статор наружный Генератор, намотанный тонкой медной проволокой). На этой обмотке не должно быть следов потемнения, черных посадочных мест и явных следов пригорания. Дело в том, что медный провод, которым намотан статор, имеет лакированную изоляцию, которая начинает темнеть при чрезмерном перегреве, поэтому если генератор работал с перегрузкой, то провод темнеет и это сразу заметно.
Важно отличать цвет обмотки потемневшей от высоких температур и просто загрязненной от масла или пыли.

Проверка обмотки генератора Multimet

Если внешний вид статора удовлетворительный, то переворачиваем мультиметром «поперек» его обмотки. Нам нужно будет проверить, есть ли обрыв в обмотке статора и нет ли короткого замыкания катушки на корпусе генератора.

Берем мультиметр, выставляем на нем режим проверки сопротивления или «поперечный режим». Это такой режим — это когда при закрытии щупа прибора слышен писк, обычно у всех цифровых мультиметров такой режим есть.

Для проверки обмотки статора нужно начать отключение от диодного моста.
После этого берем приборный щуп и поочередно прикладываем их к концам выводов обмотки (поочередно на все три). Мультиметр всегда должен издавать «пищу», если есть режим вызова или показывать сопротивление на экране цифрами, если установлен режим измерения сопротивления. Если обмотка имеет обрыв и неисправна, то на экране прибора в левом углу вы увидите единицу.

Вот и проверили обмотку на разрыв. Теперь проверьте его на поломку (закрытие корпуса генератора).

Для этого подключите одну схему прибора к металлическому корпусу генератора, а второй щуп подсоедините к любому выходу обмотки. Если на экране мультиметра единица в левом углу, значит все в порядке, поломки на корпусе нет, а если цифры или писк (в режиме звонка) то «ломается» генератор на корпусе а надо либо мониторить, либо менять на новый.

Проверка регулятора напряжения

Если с обмоткой статора все в порядке, то переходим к проверке регулятора напряжения, который обычно закреплен на самом генераторе и обычно представляет собой темную коробку с клеммами и часто выглядит так:

Когда вы снимите его, вы увидите угольные щетки генератора, их также нужно визуально осмотреть, не являются ли они целями и надеть их рукой внутри. Щетки конкурентов должны свободно перемещаться по каналам и выступать примерно на 5 мм, если их вылет намного меньше 5 мм, значит они проехали и надо менять регулятор напряжения.

Есть два способа проверить регулятор напряжения.

1) Проверка без снятия генератора с машины (требуется помощник)
2) и снятие генератора и отключение регулятора

Первый способ проверки с помощником


Генератор можно проверить, не снимая его из машины. Для этого нужно завести машину. Затем берем мультиметр и включаем для измерения напряжения (выбираем предел измерения 20 вольт и более).Замеряем прибором напряжение на выводах АКБ, на холостом ходу Оно должно быть в пределах 14 вольт, плюс минус 0,3 вольта. Теперь просим помощника прописать педаль газа. И снова смотрим показания мультиметра. Напряжение на экране прибора не должно изменяться более чем на 0,5-0,6 вольт. Если разница намного больше, значит регулятор неисправен и его нужно менять.

Второй способ проверки (когда генератор снят)


Для этого нам понадобятся два дополнительных источника напряжения.
Один с напряжением 12-13,5 вольт, а второй с напряжением 16-20 вольт.
Для первого из них подойдет автомобильный аккумулятор, а второй источник можно получить от этого же аккумулятора, если подключить к нему последовательно пару обычных батареек АА.

Вот примерно как на этой картинке:

Делая такую ​​проверку, будьте осторожны! Или используйте предохранители в цепях, чтобы предотвратить короткое замыкание и возгорание.


1) Плюс АКБ подключаем в вывод регулятора, а минус АКБ к корпусу регулятора.И подключаем к щеткам автомобильную лампочку на 12 вольт. Если регулятор исправен, то мы увидим, что лампочка загорится.

2) Второй этап проверки: берем такой же аккумулятор, последовательно подключаем пару аккумуляторов, соблюдая полярность, чтобы на выходе у него получилось от 16 до 22 вольт. И делаем то же самое, что и в пункте 1. На этот раз лампочка, подключенная к кистям, не должна загореться. Если не горит, значит регулятор исправен.
А если лампочка снова загорится, значит нужна замена генератора на новый.

Если у вас есть вопросы, то это видео поможет вам понять, как правильно сделать эту проверку:


Катушку статора и реле-регулятор мы проверили, теперь нужно проверить диодный мост.

Проверяем диоды генератора

Диодный мост обычно находится на крышке генератора.
Обычно мост состоит из шести диодов (но их количество может быть разным).
Для того, чтобы проверить диоды, нужно снять диодный мост с генератора и пропустить те выводы, которые не связаны с массой статора.

Берем мультиметр, надеваем на «кольцо» или для измерения сопротивления и поочередно подключаем его щуп к каждому из диодов. Диод устроен таким образом, что пропускает ток только в одном направлении. Похоже, что когда к нему подключаешь щуп, а потом меняешь их местами, сначала он «звенит», а при смене щупа «не звенит» (или наоборот).

Диод не работает, если: вы меняете щуп местами, а прибор не реагирует на это или диод «вызывается» при любом подключении щупа.В первом случае диод имеет внутренний обрыв, а во втором он «ломается» и проводит ток в обоих направлениях.

Если что-то непонятно, то разобраться поможет это видео о проверке диодного моста:

Проверить подшипники

Еще стоит проверить еще подшипники, будущий ресурс генератора зависит от состояния. Плохие подшипники могут привести к повышенному износу щеток реле-контроллера. Если что-то с подшипником, это обычно свидетельствует о повышенном гудении генератора или он начинает заметно издавать.Подшипники проверяют внешним осмотром на наличие дефектов, перекосов или загрязнений. Если есть подозрения в их здоровье, то лучше их убрать, придирчиво проверив на отсутствие люфта или износа. В генераторе обычно два подшипника: первый должен находиться в его крышке, а второй — в задней части.

Осмотр и проверка ротора

Ротор находится внутри обмотки статора генератора и имеет вид стержня с обмоткой, на конце которого находится поворотное кольцо, в котором упираются щетки регулятора напряжения.Чтобы проверить состояние ротора, необходимо его вытащить, осмотреть обмотку и действующее кольцо для захвата. Обмотка, как и статор, не должна потемнеть или подгореть.

Смотрим на медное кольцо внизу ротора, если оно грязное, то аккуратно очищаем. Стоит обратить внимание на изолирующие бороздки между кольцами, тщательно очистить их чем-нибудь острым, чтобы удалить с них грязь или масло.

После осмотра и очистки проверить обмотку ротора прибором на обрыв или короткое замыкание.Здесь методика точно такая же, как и в случае проверки статора, о которой писалось в начале статьи. Мы делаем то же самое. На роторе выводы обмоток представляют собой медное кольцо, разделенное изолирующими полосками. Нужно проверить мультиметром сопротивление между отдельными пластинами пластин (если не называется, то есть обрыв обмотки).

А еще нужно проверить на пробой на корпусе, прислонив один зонд к центральному металлическому стержню ротора, а второй зонд поочередно к каждой кольцевой пластине.При такой проверке цепь не должна называться.

Как быстро проверить генератор, не снимая его

В этом видео показан метод проверки генератора, который можно использовать для экспресс-проверки, хотя точность его, конечно, не идеальна, но этот метод поможет более или менее узнать о его состояние:


Содержимое:

Генераторы используются во многих сферах как автономные источники электроэнергии. Особенно широкое распространение эти устройства получили в автомобилях.Без генератора блоки, устройства и узлы, полностью зависящие от наличия электроэнергии, смогут нормально работать. Также заряжает и аккумуляторную батарею. Поэтому при возникновении проблем в электросистеме одним из основных вопросов становится как проверить генератор мультиметром.

Самый оптимальный вариант Будет обращение к сотне, для полной диагностики. Однако это не всегда возможно, и машина может оказаться не в движении. Единственным выходом из сложившейся ситуации будет независимая проверка всех систем автомобиля, включая генератор.

Как проверить мультиметром генератора диодный мост

Диодный мост в генераторе — это своего рода выпрямитель, с помощью которого генерируемый генератором переменный ток преобразуется в постоянный. В его состав входят полупроводниковые диоды в количестве 6 штук, из них 3 — с положительным значением, а 3 — с отрицательным. Каждая из этих групп пропускает ток только в одном строго определенном направлении.

AC используется, когда его нужно передать на большое расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе для зарядки аккумулятора.Поскольку генератор способен вырабатывать только переменный ток, то диодный мост просто необходим для преобразования в постоянный ток.

Конструкция включает две металлические пластины, проводящие электричество. На их плоскости диоды устанавливаются по порядку. Переменное напряжение, выдаваемое генератором, изменяет направление движения электронов. Для получения постоянного напряжения требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток.В этой схеме он выполняет роль своеобразного конденсатора, который успешно гасится колебаниями напряжения. При необходимости проверьте генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Такая ситуация возникает при полярности аккумулятора или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста негативно сказываются на всей бортовой сети. Если пробился пробой одного из диодов или диода, в этом случае при стабильном пульсирующем напряжении на выходе генератора возникают сбои, так как неисправный диод перестает подавать напряжение в бортовую сеть.

Определенная компенсация сбоев берет на себя аккумулятор за счет собственных ресурсов, но общее сетевое напряжение все равно снижается. Помимо нарушения устойчивости, сбои приводят к возникновению электромагнитных помех, негативно влияющих на звуковоспроизводящую аппаратуру. При большом количестве таких нарушений, скорее всего, потребуется обязательная проверка диодного моста. Для этого вам придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя.Диодный мост отключен и прозван тестером.

При разборке желательно пользоваться руководством по эксплуатации, так как на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтовым соединением, а на других — просто пайкой. На диодный мост и генератор наклеены бирки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и настроить звуковую индикацию.
  • Далее к каждому выводу диода подключаются щупы измерительного прибора. Отрицательный вывод — «минус» подключается к центральной стальной или алюминиевой пластине, а положительный вывод подключается к металлической жилой, выполненной в виде луженого неизолированного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, сначала нужно прикоснуться к жилкам или центральной пластине, а другой щуп является выходом, противоположным диоду. После этого щупы нужно поменять местами.
  • Если диод исправен, мультиметр издает звуковые сигналы только тогда, когда щупы находятся в определенном положении. Если тестер прожарен всеми вариантами подключения, это говорит о том, что диод сломан. Если звуковые сигналы вообще отсутствуют, то происходит обрыв диода. Звуковые сигналы должны издаваться устройством, когда проверяется только одна сторона моста.

Есть еще один метод проверки мультиметра генератора. В этом случае используется сопротивление — основная физическая величина.Для измерений таким способом переключатель должен быть установлен в положение 1k. Касание щупа осуществляется так же, как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого — бесконечность. При этом все диоды моста в рабочем состоянии.

Как проверить мультиметром регулятор напряжения генератора

Для обеспечения нормальной работы лампочек, окон, дворников и другого электрооборудования, а также зарядки аккумулятора необходимо поддерживать значение постоянного тока на уровне 13.5-14,5 вольт. Если этот показатель меньше, аккумулятор не заряжается, а если он превышает этот уровень — бортовые электроприборы выйдут из строя. Высокое напряжение Наносит определенный вред и аккумулятору, сокращая срок службы из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, есть специальное устройство -. С его помощью бортовая сеть обеспечивается током, требующим требуемых параметров, вне зависимости от вращения коленчатого вала. Часто возникают ситуации, когда возникает необходимость проверить мультиметром напряжение генератора.


Современные реле электронные, и их конструкция устрашает. При выходе из строя они не подлежат регулировке или ремонту, а требуют полной замены. Это считается единственным недостатком данных устройств, так как в остальном реле имеют массу достоинств: компактность, долговечность, высокую точность текущих параметров.

  1. Фары меняют яркость свечения в зависимости от оборотов двигателя.
  2. Недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся быстрым электролитом.
  3. В машине чувствуется сильный запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор изначально плохой, если это сомнительная продукция неизвестных производителей.

Существуют разные методы Как проверить мультиметром реле-контроллер генератора и установить его работоспособность. Самый простой — это поверка мультиметра, не разбирая прибор.Для этого в АКБ поступает напряжение, и производится зарядка. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля заводится и прогревается 5 минут.
  • Открыть капот при работе двигателя и соединить контакты мультиметра с выводами аккумулятора. Подключение должно выполняться с соблюдением полярности, а переключатель установлен на 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Надо проверить, сколько дает генератор мультиметру. Средний свет должен быть включен, а все остальные потребители выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тысяч об / мин. Если напряжение больше 14,8 вольт, в этом случае ручка считается неисправной и подлежит замене. При напряжении ниже 13,5 может быть не только реле неисправности.Неисправность может быть в проводке или самом генераторе.
  • Более точные результаты получаются при оценке силы тока, поступающего во время нагрузки. Для этого требуется включение танцевального света, вентилятора печки, дворников и других потребителей. В такой ситуации ток зарядки не должен быть ниже отметки в 13,5 вольт. Если показатель все равно меньше этого значения, то при включении всего электрооборудования аккумулятор не получит нормального заряда.

Выполняется более полная проверка снятого реле-регулятора.Обычно электронное устройство стоит на верхней части генератора, закрытого пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки помимо мультиметра нужно подготовить контрольную лампу на 12 В, мощностью не выше 3 Вт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверять интеграл генератора мультиметром, то есть интегральным регулятором напряжения.


Провода от источника тока подключаются следующим образом: «минус» связан с массой регулятора, а «плюс» — с клеммой, обозначенной символом «B».Контрольная лампа Подключена проводниками с графитовыми щетками без полярности. Сначала на реле-регулятор нужно подать напряжение от 13 до 13,5В, при котором загорится лампочка. Если этого не произошло, значит неисправен контрольный прибор.

Далее свет остается в состоянии горения, и поступающее напряжение постепенно увеличивается. При исправном реле лампочка погаснет при достижении напряжения 14,2-14,5 В. Если при дальнейшем повышении напряжения контрольная лампочка продолжает гореть, значит в реле пробой и оно неисправно .Неисправность свидетельствует о том, что при напряжении ниже 4 к световым концентраторам. Такого тока будет явно недостаточно для обеспечения питания всех электроприборов и эффективной зарядки аккумулятора.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора в первую очередь вызывает исчезновение зарядного тока и разрядку аккумулятора. Это указывает на то, что на приборной панели загорелся индикатор разряда аккумуляторной батареи. Положение стрелки вольтметра находится возле красной зоны или в самой зоне.В связи с этим возникает необходимость проверки якоря генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе его показатели на выводах АКБ будут меньше требуемых 13,6 вольт. Для получения более точных результатов рекомендуется проверять зарядку аккумулятора от генератора до мультиметра.


Основные неисправности ротора — короткое замыкание обмоток и выводов между обмоткой возбуждения и контактными кольцами.Для проверки необязательно снимать генератор с двигателя и снимать с него ротор. Достаточно снять регулятор напряжения и через получившееся окошко выполнить все необходимые действия.

Для проверки наличия замыкания по массе обмоток возбуждения ротора необходимо перевести мультиметр в режим и поочередно прижать плюсовой щуп к контактным кольцам. Минусовой щуп прижат к массе — корпусу генератора. Если индикатор сопротивления стремится к бесконечности, значит ротор исправен и замыкания на землю нет.После этого следует проверить мультиметром обмотку генератора на обрыв. Мультиметр тоже установлен в режим омметра, плюсовой щуп приложен к одному контактному кольцу, а минусовый — к другому. Индикатор сопротивления от 5 до 10 Ом свидетельствует о исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.


Однако не все элементы можно проверить путем тестирования. Например, проверить щетки генератора мультиметром невозможно.Эта процедура предполагает визуальную диагностику после снятия щеточного аппарата. При необходимости регулятор напряжения можно снять. Как правило, на щетках наблюдается равномерный износ. В нормальном состоянии длина щеток 8-10 мм. Если этот показатель меньше 4,5 мм, то щетки подлежат обязательной замене. При этом очищается угольная пыль, возникающая в результате трения щеток о вращающиеся кольца.

При диагностике генератора неисправность ротора допускается последней.В первую очередь проверяются другие элементы, которые с большей вероятностью могут вызвать неисправность устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут возникнуть при выходе из строя диодного моста или реле контроллера. Сначала их проверяют, а потом и сам ротор.

Проверка аккумуляторной батареи и автомобильного генератора

Генератор достаточно стабилен в работе. Его выход из строя, как правило, происходит по причинам окружающей среды, например, в виде конденсации влаги на контактах и ​​металле, вызывающей коррозию и трение, а также в результате механического износа вращающихся деталей.

Чтобы знать, как проверить зарядку генератора, необходимы определенные базовые знания устройства агрегата, его составных частей и концепции работы некоторых частей.

Для измерения электрического сопротивления потребуется специальный контрольно-измерительный прибор: так называемый мультиметр или омметр.

Перед проверкой обмотки генератора тестером необходимо, прежде всего, осмотреть ее на предмет внешних повреждений изоляции, возникающих в обмотке от коротких замыканий.При обнаружении видимых элементов статор необходимо заменить. Если внешних повреждений не обнаружено, то переходим к пошаговой проверке целостности обмотки статора с помощью омметра.

Статор должен быть отключен, выводы обмоток не должны касаться друг друга.

Вам нужно проверить:

  • отсутствие обмотки цепи обрыва
  • без замыкания обмоток корпусом.

Ставим омметр на трансклон и измерение сопротивления.

В первом случае наконечники гомометра подключаются поочередно к каждому из трех выводов обмотки. При неисправной обмотке контрольный прибор покажет бесконечное сопротивление (т.е. единица в левом разряде цифрового мультиметра и максимальное отклонение вправо, если мультиметр аналоговый).

Во втором случае наконечники омметра соединены с выводом обмотки и с корпусом статора. Если у вас есть замыкание, контрольное устройство должно показывать небольшое сопротивление.

Хороший статор, таким образом, в этих двух тестах должен показать малое сопротивление в первом случае и бесконечно большое — во втором.

Проверка исправности регулятора напряжения в генераторе

Перед тем, как проверить регулятор напряжения генератора, его необходимо разобрать и отключить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются по каналам сканера. Со щетками, обслуживающими менее 4 штук.5 мм, заменен регулятор напряжения.

Контроллер напряжения проверяется напрямую с дополнительными источниками питания: 12-14 В и 16-22 В.

Соответственно, первым источником может выступать аккумулятор, вторым источником является аккумулятор с подключенными к нему аккумуляторами на 1,5 В. .

Положительный вывод АКБ на выход устройства, отрицательный — на массу регулятора напряжения. Между щетками включается лампочка на 12 Вольт.

В случае неисправности регулятора при подаче напряжения:

  • 12-14 на свету должен гореть;
  • 16-22 Лампа должна погаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и подлежит замене на новый.

Проверка конденсатора на работоспособность

Грубое испытание конденсатора может быть проведено путем его зарядки в течение нескольких секунд напряжением, не превышающим указанного на нем максимума, после чего его замыкания изолируются от рук железного предмета. При исправности конденсатора, т.е. при его способности заряжать и сохранять заряд, должны появиться Предметы.

Перед этим нужно уточнить, что они полярные, т.е. подключать которые нужно строго в соответствии с полярностью, указанной на выходах, и неполярные.

Тестовый полярный конденсатор.

Изначально замкнуть контакты конденсатора, сняв накопившийся в нем заряд. Надо поставить контрольный прибор на транск и замер сопротивления. После этого подключите контакты омметра в соответствии с полярностью конденсатора. Хороший конденсатор начинает заряжаться, показатель сопротивления будет расти, пока не станет стремящимся к бесконечности.Такой результат есть у исправного конденсатора.

Строборез используется для организации каналов для проводки и трубопроводов. Этот инструмент не обязательно приобретать в готовом виде в магазине. Намного экономичнее будет из болгарки и других первичных элементов.

Любому радиолюбителю и электрику будет полезно знать разные характеристики мелких деталей и другого электрооборудования. Например, принципы работы регулятора мощности на Simistore можно прочитать, а также раскрыть особенности цветовой маркировки резисторов.

Конденсатор отключен будет:

  • вызвать омметр на писк и показать нулевое сопротивление;
  • сразу же окажут бесконечное сопротивление.

Тестовый неполярный конденсатор.

Выставляю на контрольном приборе Мегаом значения и по выводам его контактного конденсатора. При малых значениях сопротивления (менее 2 МОм) конденсатор, скорее всего, находится в нерабочем состоянии.

Проверка диодно-генераторного моста мультиметром

Задача выпрямительных диодов — правильно пропускать ток в направлении от генератора и блокировать его прохождение в противоположном направлении.Неисправностью диодного моста считается любое отклонение в его работе. Рассмотрим подробнее, как проверить диодный мост генератора.

Для начала нужно извлечь диодный мост из генератора и разобрать его, чтобы получить доступ к контактам диодов. Неудачные выводы на статоре требуется пробить.

Переключатель мультиметра должен быть установлен на трансклон. Диоды полупроводниковые, относятся к микроэлектронике. Для звучания диодного моста необходимо разбираться в его устройстве и иметь принципиальную схему.

Проверка силовых диодов.

Отрицательный контакт мультиметра подключен к пластине диодного моста, положительный — с разделением диода. Течение должно пройти. Показания прибора должны стремиться к бесконечности. Положительный щуп мультиметра соединить с пластиной диодного моста, отрицательный — с диодным выходом. Мультиметр должен показывать сопротивление от 400 до 800 Ом.

Проверка вспомогательных диодов.

Отрицательный вывод мультиметра соединяется с пластинами вспомогательных диодов, положительный — с выводом диода.Мультиметр должен показывать значение от 400 до 800 Ом. Положительный контакт мультиметра соединяется с пластиной вспомогательных диодов, отрицательный — с выходом диода. Показания прибора будут стремиться к бесконечному сопротивлению.

Проверка подшипников

Подшипник представляет собой механическую деталь, неисправность которой заключается в изменении ее физических свойств. Это могут быть коррозия, трещины, износ, повреждения, наличие люфта, затруднение вращения. Внешний признак Проблемы с подшипником генератора — это юмор и шум.

В этом случае снимается задний подшипник и исследуется на наличие вышеперечисленных дефектов детали. Кольцо подшипника должно свободно вращаться, не создавая постороннего шума.

Если говорить об автомобильном генераторе, то передний подшипник обычно монтируется в крышке. Проверка осуществляется по аналогичному принципу, вращая крышку и удерживая центр. Подшипник не должен глотать или шуметь.

Подшипник с плохим вращением или наличием отклонения по оси вращения заменяется.

Таким образом, проверка работоспособности генератора не представляет большой сложности. Главное понимать суть процессов, происходящих в приборе. Основные проблемы, которые случаются с генератором, просты и стандартны. Вооружившись мультиметром и полученными знаниями, вы легко найдете неисправность в генераторе.

Смотрите, как проверить генератор мультиметром, на видео

Как проверить генератор

Как проверить генератор

ГЕНЕРАТОР ТЕСТИРОВАНИЕ

ПРИМЕЧАНИЕ. Эти тесты предназначены для генераторов 12 В.Те же тесты будет работать с генераторами 6 В, но напряжение будет примерно вдвое меньше Значения 12 В.

Заряжается ли мой генератор?

Если у вас есть вольтметр, вот несколько простых тестов:

Измерьте напряжение на батарее. Должно быть около 12,6 вольт с двигатель выключен. По мере того, как двигатель набирает обороты, напряжение должно увеличиваться. где-то около 14 вольт. Если да, то генератор работает и заряжается. батарея.

Если вольтметр не показывает , а не при работающем двигателе, сначала проверьте убедиться, что щетки генератора не изношены слишком сильно. если ты можно слегка надавить на щетки при работающем двигателе и посмотрите, не погаснет ли лампа генератора или увеличится ли показание вольтметра.

Если это так, кисти могут быть изношены до такой степени, что они не прикладывают достаточно усилий. давление на коммутатор.

Испытания генератора

Если щетки в порядке, выполните этот тест:

Отключите генератор от регулятора (наверное, проще всего просто снимаем провода с генератора).
Подключите перемычку от DF на генераторе к раме генератора. Теперь запустите двигатель и измерьте напряжение от земли до D + на генераторе.

ПРИМЕЧАНИЕ. Некоторые генераторы имеют разные типы клемм;
подтвердите, что это DF и D + .

При увеличении оборотов двигателя напряжение должно подскочить до +35. вольт или около того (при 3000 об / мин).
Если он проходит этот тест, генератор исправен.

(Не проводите этот тест дольше, чем необходимо, поскольку он приведет к перегреву генератора.)

Поляризация

Если это не удается, возможно, необходимо поляризовать генератор.
Оставьте перемычку подключенной от DF к земле.
Снимите ремень вентилятора.
Подключите провод от аккумулятора + клемма к D + на генераторе.

Вал генератора должен начать вращаться.

Не бегайте в таком режиме дольше нескольких секунд, чтобы избежать перегрева.

Генератор теперь будет правильно поляризован.
Если генератор не вращался , а не во время этого испытания двигателя, генератор скорее всего неисправен.

Снова наденьте ремень и повторно проверьте напряжение генератора с заземленным DF . Если выходное напряжение все еще низкое, генератор неисправен.

О поляризации

Зачем генераторы нужно «поляризовать». Автогенераторам нужны магнетизм, чтобы начать.Этот «остаточный» магнетизм остается в Поле. полюса даже после остановки двигателя.

При следующем запуске генератора остаточный магнетизм создает небольшой напряжение в обмотках якоря. Недостаточно для зарядки аккумулятора, но достаточно, чтобы позволить обмоткам возбуждения потреблять ток. Поскольку поле тока увеличивается, полюсные наконечники создают еще больший магнетизм. Это делает даже больше напряжения в якоре, и цикл продолжается до тех пор, пока генератор
не будет способен производить максимальную мощность.

Что же происходит с генератором, который хранился долгое время или недавно построенный? Остаточный магнетизм, возможно, снизился до точки. где он больше не может заставить генератор производить напряжение. В случае нового генератора или генератора, с которым неправильно обращались, остаточная может даже быть из неправильного направления (Северный и Южный полюса перевернуты).

Поляризация — это простой процесс, используемый для восстановления невязки полюса поля магнетизм и обеспечивают правильное направление магнитного поля.

Нужно ли поляризовать регуляторы?

Нет, регуляторы не чувствительны к полярности.
Но мой регулятор пришел с инструкциями по его поляризации …
Эти инструкции фактически поляризовали генератор, а не регулятор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
