Провод ПНСВ-3,0 (500 метров) — от производителя
ПНСВ 3.0 — провод для прогрева бетона со стальной жилой сечением 3.0 миллиметра, в ПВХ изоляции или в полиэтиленовой композиции.
Цветовая гамма: прозрачный и черный, можно краску добавить и др.цвета по желанию )).
Сегодня провода с маркировкой ПНСВ являются довольно распространенными. Их используют в бетонном и монолитном строительстве, при возведении объектов нефтяной промышленности и газовой инфраструктуры, а также при строительстве жилых домов. Такие провода используют для обогрева полов, они могут применяться для подключения к сети с переменным током частотой в 50Гц и напряжением до 380 В, либо к сетям с постоянным напряжением до 1000 В.
Конструкция провода ПНСВ довольно проста, в ее основе лежит одиночная стальная жила округлой формы, которая помещена в оболочку из поливинилхлоридного пластиката или пластика, а сама маркировка провода предусматривает оговаривает не только наличие одиночного провода округлого сечения (С) и изолята из пластика (В), но и оговаривает его назначение (П – провод, Н – нагревательный).
Особенности применения провода ПНСВ 3.0 черный заключаются в следующем:
- Монтаж возможен только при температуре выше «минус» 15 градусов по Цельсию, а использование – в диапазоне от «минус» 60 до «плюс» 45 градусов.
- Провод устойчив к воздействию влаги, солевых и щелочных растворов низкой концентрации.
- Минимальный радиус его изгиба составляет порядка 25 мм.
- Расстояние между соседними проводами после их монтажа не должно быть меньше 15 мм.
- Для обеспечения равномерного обогрева поверхности необходимо использовать тонкую фольгу (толщиной до 5 мм), которая укладывается поверх проводки.
- Подвод провода к нагревательному концу осуществляется «холодным» концом.
- Предпочтительным методом соединения является пайка с применением медного бандажа, хотя может использоваться и любой другой метод, который обеспечивает надежность соединения в долгосрочной перспективе.
- Сопротивление провода, измеренное на 1 км его длины, составляет порядка 1 МОм при средней температуре 20 градусов по Цельсию.
- Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
- Срок службы: не менее 16 лет
Таким образом, эксплуатационные характеристики и высокое сопротивление проводов позволяет с успехом использовать их для создания нагревающих поверхностей в жилых помещениях и на производственных предприятиях.
Расшифровка маркировки ПНСВ 3.0:
П — провод.
Н — нагревательный.
С — стальная жила.
В — ПВХ изоляция.
3.0 — сечение жилы в квадратных миллиметрах
Способ прогрева бетона проводом ПНСВ
При проведении бетонных работ при невысоких температурах окружающей среды используется электропрогрев стен с использованием электродов, а перекрытия прогреваются щитами, матами или электродами из стали арматурной диаметром 5-6 мм.
Марка бетона представляет собой прочность на сжатие в кг/см, данная прочность должна быть достигнута не менее, чем за 28 дней в нормальных температурных условиях (+15С во влажной среде).
При повышении температуры сокращаются сроки твердения бетона. При замерзании же процесс твердения может вообще прекратиться, но если бетон ‘оттаивает’, процесс возобновляется. Но при замерзании бетона ещё до состояния набора 70% прочности, бетон не способен достичь марки.
Контактный способ электрообогрева бетона с помощью греющего провода ПНСВ имеет в основе передачу тепла составу от поверхности греющих проводов, которые закладываются в бетон, они нагреваются током до t +80С. Тепло распространяется, т.к. теплопроводность бетона находится на высоком уровне.
Наибольшая эффективность достигается тогда, когда применяются провода ПНСВ с жилой из стали д.1,8 + 3мм. Такие провода позволяют увеличить прогонную нагрузку на 1м от 80 до + 160 Ватт, показатели зависят от электрического сопротивления и диаметра самой жилы греющего провода.
Такой способ даёт возможности для обогревания бетона до уровня требуемой прочности. Греющие провода ПНСВ обязательно должны быть размещены в теле бетона, иначе они сгорят! Посредством применения расчетов определяется потребность в электрической энергии в зависимости от таких особенностей, как тип конструкций, определенный показателями Мп (это показатель, характеризующий отношение S охлаждения к V бетона).
Обогрев бетона необходимо производить при невысоком напряжении и высокой силе тока в нагревающих элементах. Для проведения данной процедуры рекомендуется применять специальные подстанции: СПБ-80, КТПТО-80 или ТМОБ-63.
Установочная мощность зависит от напряжения. В зависимости от суточных объемов укладки бетона, которые планируются заранее и требуемой для прогрева мощности, важно установить число требуемых подстанций. На каждой захватке требуется осуществить создание поста для обогрева бетона.
Длина и показатели греющих элементов зависят от диаметра стальной жилы и электрического сопротивления провода ПНСВ в ОМ, силы тока (в амперах) при включении в подстанциях нижнего напряжения (49 или 55 вольт). Число элементов, которые требуется заложить в конструкцию, определяется объемом бетона и необходимой для этого электрической мощности.
Для каждой конструкции необходимо создавать технологическую карту.
Продолжительность прогрева с помощью провода ПНСВ и выдерживание бетона с учетом времени, за которое он остывает, определяется в результате замеров его температуры и силы тока в греющих элементах, которые постоянно проводятся и заносятся в журнал производства бетонных работ и твердения бетона.
Для эффективного проведения работ необходимыми являются лабораторные наблюдения, проводимые регулярно!

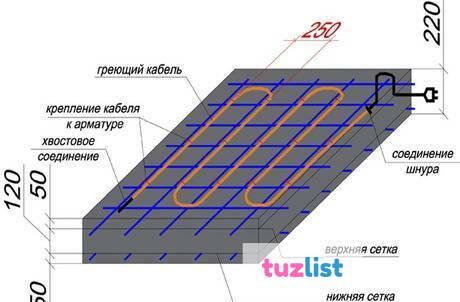

Готовые греющие элементы монтируют уже после этапа укладки арматуры, деталей закладных и завершения электросварки стальной арматуры. Греющие элементы провода ПНСВ навиваются без натяжения на каркасы из арматуры или прокладывают между этими каркасами по мере их размещения, а если арматура в конструкции не используется, следует использовать инвентарные шаблоны. Нагревательные элементы при этом не должны соприкасаться с опалубкой и выступать из бетона.
Опасно их соприкосновение и с деревянными деталями. Выводы нагревательных элементов из бетона увеличиваются в сечении провода в 2-3 раза с помощью кусков изолированных в месте подсоединения к пластмассовой трубке проводов из алюминия! Подключение выводов производить следует только после проверки их специальным оборудованием: мегомметром. Необходимо загрузку фаз распределить равномерно с низкой стороны подстанции!
Электрообогрев можно начинать только после полного завершения всех подготовительных работ и выполнения всех без исключения указаний техники безопасности! Во всех конструкциях необходимо соорудить скважины для измерения температур!
С помощью токоизмерительных клещей следует измерить пусковую силу тока в нагревательных элементах.
Если показания превышают номинально допустимые, необходимо снизить напряжение сети. Измерение t и силы тока производить через каждый час в первые 3 часа работы и 1 раз в смену после 3-х часов. Все показания следует заносить в журнал бетонных работ.
Если есть возможность, конструкции следует укрепить! Длительность обогрева обеспечивает набор прочности бетона не менее 50% от марки бетона, который был уложен. Определяется это испытанием контрольных образцов или с помощью других методов.
Указания по технике безопасности при обогреве бетона проводом ПНСВ
Электрообогрев бетона с помощью провода ПНСВ следует проводить, соблюдая требования техники безопасности, касающиеся бетонных и ж/бетонных работ, а также электробезопасности.
Слежение за исполнение всех требований безопасности и электробезопасности, приказом назначается на ИТР, именующего квалификационную группу по электробезопасности не ниже 4.
Установку электрооборудования и электросетей, слежение за работой и включение элементов выполняют электромонтеры, с квалификационной группой не ниже 3.
Рабочие остальных специальностей, проводящие смену на посту электрообогрева и вблизи него, должны получить инструкции относительно безопасности. В период обогрева проводом ПНСВ посторонние лица на объекте не допускаются!
Пост электрообогрева ограждается в соответствии с государственным стандартом 23407-78, кроме того, он должен быть оборудован световой сигнализацией и знаками безопасности, должно быть обеспечено и хорошее освещение! Сеть электрообогрева должна отключатся при перегорании ламп сигнальных.
Греющие элементы провода ПНСВ включаются при отключенной сети
Температура бетона и сила тока измеряется персоналом, имеющий квалификационную группу не ниже 2.
ПНСВ 3 Провод нагревательный (прогревочный кабель)
Нагревательный провод ПНСВ со стальной жилой предназначен для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В.
КОНСТРУКЦИЯ ПРОВОДА ПНСВ
Стандарт: ТУ 16.К71-013-88
Элементы конструкции ПНСВ:
1. Жила — стальная, однопроволочная, круглой формы. 2. Изоляция — ПВХ пластикат или полиэтилен
Отличительные особенности: Для обогрева монолитного бетона и железобетона, а также для напольных нагревателей. Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.
Наиболее применяемый в монолитном строительстве провод прогревочный марки ПНСВ
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
·Провода прогревочные ПНСВ стойки к смене температуры окружающей среды: от -60°до +50°С
· Максимально допустимая температура эксплуатации: +80°С
· Прокладка проводов должна проводиться при температуре окружающей среды не ниже -15°С
· Провода стойки к воздействию воды и 20-ти процентного водного раствора поваренной соли или 30-ти процентного раствора щелочей Са(ОН)2 или NaOH.
· Радиус изгиба проводов при монтаже должен быть: не менее 5 наружных диаметров · Минимальный радиус изгиба: 25 мм
· Смонтированные провода прогревочные не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть : не менее 15 мм
· Режим работы проводов — повторно-кратковременный или длительный
· Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны
· Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз.
Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации
· Для достижения равномерности теплового поля смонтированный нагревательный кабель рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 мм
· Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения · Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С : не менее 1 МОм
· Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
· Срок службы нагревательного кабеля ПНСВ: не менее 16 лет
Электрические параметры: Номинальное значение электрического сопротивления токопроводящих жил постоянному току, пересчитанное на 1м длины и температуру 20°С (справочное):
| Диаметр жилы кабеля ПНСВ [мм] | 1.2 | 2.0 | 3.0 |
Ом. м. | 0,15 | 0,044 | 0,02 |
Электрическое сопротивление изоляции провода прогревочного ПНСВ, пересчитанное на 1км длины и измеренное при температуре 20°С — не менее 1 МОм.
технические характеристики, толкование и применение
Провод ПНСВ достаточно специфичен и не используется для подключения потребителей электроэнергии к сети, это электронагреватель. Чаще всего этот тип кондуктора используется для обогрева бетона, что позволяет проводить строительные работы в зимнее время. Рассмотрим подробнее технические характеристики провода ПНСВ, конструктивные особенности и область применения.
- Расшифровка сокращений и оформление
- Технические характеристики
- Область применения
- Как подключить и проложить провод
- Как заменить
Расшифровка сокращений и оформление
Обозначение ПНСВ расшифровывается как:
- П — провод;
- Н — отопление;
- С — сталь;
- В — в виниловом чехле.
Таким образом, маркировка указывает, из чего состоит провод: стальной сердечник, оцинкованный или не оцинкованный, с изоляцией из ПВХ или специального полиэтилена.
Технические характеристики
В таблице приведены основные технические характеристики ПНСВ:
| Количество жил | 1 шт. |
| Основной материал | Сталь |
| Максимальная температура нагрева | 80 градусов Цельсия |
| Температура установки | Не ниже -15 градусов Цельсия |
| Рабочая температура | от -60 до +50 градусов Цельсия |
| Минимальный радиус изгиба | Не менее 5 наружных диаметров |
| Допустимые напряжения | 380В |
| Рекомендуемое напряжение питания | 60-75В |
| Плотность мощности | 1,5–2,5 кВт/м3 |
| Удельное сопротивление | 1,2 кв. мм — 0,15 Ом; 2 кв. мм — 0,044 Ом; 3 кв. мм — 0,02 Ом; |
| Сопротивление изоляции | 1 МОм / 1 км |
| Толщина изоляции | 0,8-0,17 |
| Режим работы | Прерывистый или продолжительный |
| Потребление | 50-60 м.п. за 1 м3 бетона |
| Срок службы | 15 лет |
В таблице сечения ниже указан также базовый набор характеристик, он поможет в выборе правильного сечения провода:
Область применения
Характеристики мы рассмотрели, теперь поговорим о том, где применяется нагревательная проволока ПНСВ. Применяется для прогрева бетона, например, при его заливке при низких температурах, для его твердения.
Кроме того, ПНСВ можно использовать для отопления. В сельском хозяйстве и быту кондуктор используют для обогрева почвы, обогрева водопроводных труб и водостоков, для канализации, чтобы вода не замерзала в холодное время года.
Комнатный провод нашел свое применение в качестве нагревательного элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной сердцевиной. Стоит отметить, что неоцинкованная сердцевина подвержена коррозии.
Как подключить и проложить провод
Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Вторичный ток — от десятков до сотен ампер в зависимости от мощности нагревателя. При проектировании системы отопления с проводом ПНСВ необходимо обеспечить, чтобы удельная мощность находилась в пределах 1,5-2,5 кВт для проводника сечением 1,2 кв. мм
Стоит отметить, что наиболее распространены провода сечением 1,2 — 1,4 мм, но есть и варианты сечением до 6 кв. мм
Подключать ПНСВ напрямую к трансформатору нельзя, так как он греется и надежного соединения не получится. Подключать провод к трансформатору необходимо холодными концами.
То есть ПНСВ подключается к токоведущим жилам из меди или алюминия любым надежным способом. Для меди можно использовать пайку тугоплавкими припоями (не рекомендуется ПОС-60, хотя его температура плавления в несколько раз превышает рабочую температуру проволоки). Пайка совмещена стяжкой из медной проволоки. Возможно использование клеммных колодок и других типов соединений.
Это соединение НЕ должно выполняться в бетоне!
Схема подключения ПНСВ к трехфазному трансформатору представлена на рисунке:
Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если нужно отапливать большую площадь – объединяйте такие сегменты с секциями. В среднем такой ток обеспечивается при длине участка 15-18 метров и напряжении питания 70В.
Для пищевых продуктов подходит КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором 80 кВА для обогрева бетона. Также можно подключить нагревательный провод к мощному сварочному аппарату с выходным током 150-250А.
Этот вариант подходит для домашнего использования, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:
Укладку провода необходимо производить так, чтобы расстояние между соседними жилами было не менее 15 см. Для получения равномерного теплового поля его можно обернуть слоем фольги толщиной 0,2-0,5 мм.
Как заменить
Для замены ПНВС можно использовать ПТПЖ, у него аналогичные характеристики. Аналог можно согнуть по радиусу, равному 10 минимальным диаметрам, отличие в том, что у него 2 проволоки. Для утепления бетона можно использовать ПТПЖ 2х0,6. Нагревательный кабель BET также подходит для системы обогрева теплого пола или бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать с миксером и вибратором. ПНСП — также подходит для замены ПНСВ. Среди нагревательных кабелей также можно выделить КДБС – этот резистивный нагревательный кабель предназначен для быстрого твердения бетона.
Напоследок рекомендуем посмотреть полезное видео по теме:
На этом мы заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где можно использовать этот проводник, как он подключается к сети и какой имеет аналоги.
Аналогичные материалы:
- Что такое резистивный кабель
- Ошибки при монтаже теплых полов
- Кабельный обогрев водопроводных труб
Опубликовано: Обновлено: 30.07.2018 Пока без коментариев
Расшифровка марок кабеля и провода
Отечественная кабельно-проводниковая продукция:
1. Кабель силовой с ПВХ (виниловой) резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, ВВГнгд, АВВГ, АВВГнг, АВВГнг-LS, АВВГнгд, ВБбшв, ВБбШвнг, ВБбШвнг-LS, ВБбШвнгд, АВнгвБбшв, АВнгвБбшв, АВнгвБбшв, АВнгшвнг-LS -LS, АВБбшвнгд,Кг
А — (первая буква) алюминиевая жила, при ее отсутствии — по умолчанию медная жила.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного кожуха («голый»)
нг — не поддерживает горение
гд — с пониженным дымо- и газовыделением
ЛС — малодымный — с пониженным дымо- и газовыделением
Шв — наружное покрытие из шланга ПВХ
КГ — кабель гибкий
2. Бумага пропитанная изолированный кабель: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А — (первая буква) алюминиевая жила, при ее отсутствии — по умолчанию медная жила.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитного кожуха («голый»)
3. Трос управления: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГе, АКВВГе, КВВГенг-LS , АКВВГенг-LS, КВБбШв, АКВБбШв, КВБбШвнг, АКВБбШвнг, КВБбШвнг-LS, АККВБбШвнг-LS
К — (первая или вторая (после А) буква) — кабель контрольный
Е — экран
4. Кабель телефонный: ТПп , ТППэп, ТппПз, ТпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т — кабель телефонный
П — изоляция полиэтиленовая
п — ленточная изоляция — ленты полиамидные, полиэтиленовые, полихлорвиниловые или полиэтилентерефталатные
Э — экран
П — оболочка полиэтиленовая
З — гидрофобный заполнитель
Шп — наружная оболочка из полиэтиленового рукава
С — кабель станционный
5. Провода для воздушных линий электропередач:
А — алюминиевый неизолированный провод
АС — алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод
СИП — СИП
6. Некоторые виды кабеля имеют специальную расшифровку:
КСПВ — Кабели передачи в виниловой оболочке
КПСВВ — Кабели пожарные сигнальные с виниловой изоляцией в виниловой оболочке
КПСВЭВ — Кабели пожарные сигнальные с виниловой изоляцией экранированные виниловые В оболочке
ПНСВ — Провод нагревательный, со стальным сердечником, в виниловой оболочке
ПВ-1, ПВ-3 — Провод с виниловой изоляцией.
PVS — проводной соединитель в виниловой оболочке
ШВВП — Шнур с виниловой изоляцией в виниловой оболочке плоский
ПУНП — Провод универсальный плоский
ПУГНП — Провод универсальный плоский гибкий
Кабельно-проводниковая продукция зарубежного производства:
1. Кабель силовой: NYM, NHYMH, NYYMH, NYYMH , NYCY, NYRGY
N — согласно VDE
Y — PVC
H — PVC безгалогеновый
M — монтажный кабель
C — медный экран
RG — броня
2. Витая пара кабеля передачи данных: UTP, FTP, S-FTP, S-STP
U — unfoiled (нефольгированный, неэкранированный)
Ф — фольгированный (фольгированный, экранированный)
С — экранированный (экранированный медными проволоками)
С-Ф — общий фольгированный экран общий плетеный экран
С-С — экран каждой пары фольгированный общий плетеный экран
ТП — витая пара
3.
