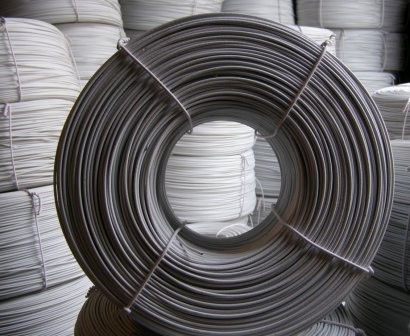

Провод пнсв 3: Провод прогревочный ПНСВ-3,0 (чёрный, бухта 1км) купить в Москве

Провод ПНСВ-3,0 (500 метров) — от производителя

ПНСВ 3.0 — провод для прогрева бетона со стальной жилой сечением 3.0 миллиметра, в ПВХ изоляции или в полиэтиленовой композиции.

Цветовая гамма: прозрачный и черный, можно краску добавить и др.цвета по желанию )).

Сегодня провода с маркировкой ПНСВ являются довольно распространенными. Их используют в бетонном и монолитном строительстве, при возведении объектов нефтяной промышленности и газовой инфраструктуры, а также при строительстве жилых домов. Такие провода используют для обогрева полов, они могут применяться для подключения к сети с переменным током частотой в 50Гц и напряжением до 380 В, либо к сетям с постоянным напряжением до 1000 В.

Конструкция провода ПНСВ довольно проста, в ее основе лежит одиночная стальная жила округлой формы, которая помещена в оболочку из поливинилхлоридного пластиката или пластика, а сама маркировка провода предусматривает оговаривает не только наличие одиночного провода округлого сечения (С) и изолята из пластика (В), но и оговаривает его назначение (П – провод, Н – нагревательный).

Особенности применения провода ПНСВ 3.0 черный заключаются в следующем:

• Монтаж возможен только при температуре выше «минус» 15 градусов по Цельсию, а использование – в диапазоне от «минус» 60 до «плюс» 45 градусов.
• Провод устойчив к воздействию влаги, солевых и щелочных растворов низкой концентрации.
• Минимальный радиус его изгиба составляет порядка 25 мм.
• Расстояние между соседними проводами после их монтажа не должно быть меньше 15 мм.
• Для обеспечения равномерного обогрева поверхности необходимо использовать тонкую фольгу (толщиной до 5 мм), которая укладывается поверх проводки.
• Подвод провода к нагревательному концу осуществляется «холодным» концом.
• Предпочтительным методом соединения является пайка с применением медного бандажа, хотя может использоваться и любой другой метод, который обеспечивает надежность соединения в долгосрочной перспективе.
• Сопротивление провода, измеренное на 1 км его длины, составляет порядка 1 МОм при средней температуре 20 градусов по Цельсию.
• Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
• Срок службы: не менее 16 лет

Таким образом, эксплуатационные характеристики и высокое сопротивление проводов позволяет с успехом использовать их для создания нагревающих поверхностей в жилых помещениях и на производственных предприятиях.

Расшифровка маркировки ПНСВ 3.0:

П — провод.

Н — нагревательный.

С — стальная жила.

В — ПВХ изоляция.

3.0 — сечение жилы в квадратных миллиметрах

Способ прогрева бетона проводом ПНСВ

При проведении бетонных работ при невысоких температурах окружающей среды используется электропрогрев стен с использованием электродов, а перекрытия прогреваются щитами, матами или электродами из стали арматурной диаметром 5-6 мм.

Марка бетона представляет собой прочность на сжатие в кг/см, данная прочность должна быть достигнута не менее, чем за 28 дней в нормальных температурных условиях (+15С во влажной среде). При повышении температуры сокращаются сроки твердения бетона. При замерзании же процесс твердения может вообще прекратиться, но если бетон ‘оттаивает’, процесс возобновляется. Но при замерзании бетона ещё до состояния набора 70% прочности, бетон не способен достичь марки.

Контактный способ электрообогрева бетона с помощью греющего провода ПНСВ имеет в основе передачу тепла составу от поверхности греющих проводов, которые закладываются в бетон, они нагреваются током до t +80С. Тепло распространяется, т.к. теплопроводность бетона находится на высоком уровне.

Наибольшая эффективность достигается тогда, когда применяются провода ПНСВ с жилой из стали д.1,8 + 3мм. Такие провода позволяют увеличить прогонную нагрузку на 1м от 80 до + 160 Ватт, показатели зависят от электрического сопротивления и диаметра самой жилы греющего провода.

Такой способ даёт возможности для обогревания бетона до уровня требуемой прочности. Греющие провода ПНСВ обязательно должны быть размещены в теле бетона, иначе они сгорят! Посредством применения расчетов определяется потребность в электрической энергии в зависимости от таких особенностей, как тип конструкций, определенный показателями Мп (это показатель, характеризующий отношение S охлаждения к V бетона).

Обогрев бетона необходимо производить при невысоком напряжении и высокой силе тока в нагревающих элементах. Для проведения данной процедуры рекомендуется применять специальные подстанции: СПБ-80, КТПТО-80 или ТМОБ-63.

Установочная мощность зависит от напряжения. В зависимости от суточных объемов укладки бетона, которые планируются заранее и требуемой для прогрева мощности, важно установить число требуемых подстанций. На каждой захватке требуется осуществить создание поста для обогрева бетона.

Длина и показатели греющих элементов зависят от диаметра стальной жилы и электрического сопротивления провода ПНСВ в ОМ, силы тока (в амперах) при включении в подстанциях нижнего напряжения (49 или 55 вольт). Число элементов, которые требуется заложить в конструкцию, определяется объемом бетона и необходимой для этого электрической мощности.

Для каждой конструкции необходимо создавать технологическую карту.

Продолжительность прогрева с помощью провода ПНСВ и выдерживание бетона с учетом времени, за которое он остывает, определяется в результате замеров его температуры и силы тока в греющих элементах, которые постоянно проводятся и заносятся в журнал производства бетонных работ и твердения бетона. Для эффективного проведения работ необходимыми являются лабораторные наблюдения, проводимые регулярно!

Готовые греющие элементы монтируют уже после этапа укладки арматуры, деталей закладных и завершения электросварки стальной арматуры. Греющие элементы провода ПНСВ навиваются без натяжения на каркасы из арматуры или прокладывают между этими каркасами по мере их размещения, а если арматура в конструкции не используется, следует использовать инвентарные шаблоны. Нагревательные элементы при этом не должны соприкасаться с опалубкой и выступать из бетона.

Опасно их соприкосновение и с деревянными деталями. Выводы нагревательных элементов из бетона увеличиваются в сечении провода в 2-3 раза с помощью кусков изолированных в месте подсоединения к пластмассовой трубке проводов из алюминия! Подключение выводов производить следует только после проверки их специальным оборудованием: мегомметром. Необходимо загрузку фаз распределить равномерно с низкой стороны подстанции!

Электрообогрев можно начинать только после полного завершения всех подготовительных работ и выполнения всех без исключения указаний техники безопасности! Во всех конструкциях необходимо соорудить скважины для измерения температур!

С помощью токоизмерительных клещей следует измерить пусковую силу тока в нагревательных элементах. Если показания превышают номинально допустимые, необходимо снизить напряжение сети. Измерение t и силы тока производить через каждый час в первые 3 часа работы и 1 раз в смену после 3-х часов. Все показания следует заносить в журнал бетонных работ.

Если есть возможность, конструкции следует укрепить! Длительность обогрева обеспечивает набор прочности бетона не менее 50% от марки бетона, который был уложен. Определяется это испытанием контрольных образцов или с помощью других методов.

Указания по технике безопасности при обогреве бетона проводом ПНСВ
Электрообогрев бетона с помощью провода ПНСВ следует проводить, соблюдая требования техники безопасности, касающиеся бетонных и ж/бетонных работ, а также электробезопасности.
Слежение за исполнение всех требований безопасности и электробезопасности, приказом назначается на ИТР, именующего квалификационную группу по электробезопасности не ниже 4.
Установку электрооборудования и электросетей, слежение за работой и включение элементов выполняют электромонтеры, с квалификационной группой не ниже 3.
Рабочие остальных специальностей, проводящие смену на посту электрообогрева и вблизи него, должны получить инструкции относительно безопасности. В период обогрева проводом ПНСВ посторонние лица на объекте не допускаются!
Пост электрообогрева ограждается в соответствии с государственным стандартом 23407-78, кроме того, он должен быть оборудован световой сигнализацией и знаками безопасности, должно быть обеспечено и хорошее освещение! Сеть электрообогрева должна отключатся при перегорании ламп сигнальных.
Греющие элементы провода ПНСВ включаются при отключенной сети
Температура бетона и сила тока измеряется персоналом, имеющий квалификационную группу не ниже 2.

---

ПНСВ 3 Провод нагревательный (прогревочный кабель)

Нагревательный провод ПНСВ со стальной жилой предназначен для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В.

КОНСТРУКЦИЯ ПРОВОДА ПНСВ

Стандарт: ТУ 16.К71-013-88

Элементы конструкции ПНСВ:

1. Жила — стальная, однопроволочная, круглой формы. 2. Изоляция — ПВХ пластикат или полиэтилен

Отличительные особенности: Для обогрева монолитного бетона и железобетона, а также для напольных нагревателей. Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.

Наиболее применяемый в монолитном строительстве провод прогревочный марки ПНСВ

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

·Провода прогревочные ПНСВ стойки к смене температуры окружающей среды: от -60°до +50°С
· Максимально допустимая температура эксплуатации: +80°С
· Прокладка проводов должна проводиться при температуре окружающей среды не ниже -15°С
· Провода стойки к воздействию воды и 20-ти процентного водного раствора поваренной соли или 30-ти процентного раствора щелочей Са(ОН)2 или NaOH.
· Радиус изгиба проводов при монтаже должен быть: не менее 5 наружных диаметров · Минимальный радиус изгиба: 25 мм
· Смонтированные провода прогревочные не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть : не менее 15 мм
· Режим работы проводов — повторно-кратковременный или длительный
· Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны
· Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации
· Для достижения равномерности теплового поля смонтированный нагревательный кабель рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 мм
· Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения · Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С : не менее 1 МОм
· Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию

· Срок службы нагревательного кабеля ПНСВ: не менее 16 лет

Электрические параметры: Номинальное значение электрического сопротивления токопроводящих жил постоянному току, пересчитанное на 1м длины и температуру 20°С (справочное):

Диаметр жилы кабеля ПНСВ [мм]	1.2	2.0	3.0
Ом. м.	0,15	0,044	0,02

Электрическое сопротивление изоляции провода прогревочного ПНСВ, пересчитанное на 1км длины и измеренное при температуре 20°С — не менее 1 МОм.

Расшифровка марок кабеля и провода

Кабельно-проводниковая продукция отечественного производства:

1. Кабель силовой с ПВХ (виниловой) резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, ВВГнгд, АВВГ, АВВГнг, АВВГнг-LS, АВВГнгд , ВБбшв, ВБбШвнг, ВБбШвнг-LS, ВБбШвнгд, АВБбшв, АВБбшвнг, АВБбшвнг-LS, АВБбшвнгд,Кг
А — (первая буква) алюминиевая жила, при ее отсутствии — по умолчанию медная жила.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного кожуха («голый»)
нг — не поддерживает горение
гд — с пониженным дымо- и газовыделением
ЛС — малодымный — с пониженным дымо- и газовыделением
Бб — бронированное покрытие из стальных полос
Шв — наружная оболочка из шланга ПВХ
КГ — кабель гибкий

2. Кабель с пропитанной бумажной изоляцией: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А — (первая буква) алюминиевая жила, при ее отсутствии — медная проводник по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) броня свинцовая
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитного кожуха («голый»)

3. Трос управления: КВВГ, АКВВГ , КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГе, АКВВГе, КВВГенг-LS, АКВВГенг-LS, КВБбШв, АКВБбШв, КВБбШвнг, АКВБбШвнг, КВБбШвнг-LS, АККВБбШвнг-LS
К — (после первой или второй ) буква) – кабель контрольный
Э – экран

4. Кабель телефонный: ТПп, ТППэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т — кабель телефонный
П — изоляция полиэтиленовая
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — оболочка полиэтиленовая
З — заполнитель гидрофобный
Шп — наружная оболочка из полиэтиленового шланга
С — кабель станционный

5. Провода для воздушных линий электропередач:
А — Алюминиевый неизолированный провод
АС — Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод
СИП — Самонесущий изолированный Провод

6. Некоторые виды кабелей имеют специальную расшифровку:
КСПВ — Кабели передачи в виниловой оболочке
КПСВВ — Кабели пожарные сигнальные с виниловой изоляцией в виниловой оболочке
КПСВЭВ — Кабели пожарные сигнальные с виниловой изоляцией экранированные виниловые В оболочке
ПНСВ — Провод нагревательный, со стальным сердечником, в виниловой оболочке
ПВ-1, ПВ-3 — Провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости для данного типа провода, однако могут применяться и другие).
PVS — соединительный провод в виниловой оболочке
ШВВП — Шнур с виниловой изоляцией в виниловой оболочке плоский
ПУНП — Провод универсальный плоский
ПУГНП — Провод универсальный плоский гибкий

Кабельно-проводниковая продукция зарубежного производства:

1. Кабель силовой: NYM, NHYMH, NYYH, NYYH, NYYH , NYCY, NYRGY
N — согласно VDE
Y — PVC
H — PVC безгалогенный
M — монтажный кабель
C — медный экран
RG — броня

2. Витая пара кабеля передачи данных: UTP, FTP, S-FTP, S-STP
U — unfoiled (нефольгированный, неэкранированный)
Ф — фольгированный (фольгированный, экранированный)
С — экранированный (экранированный медными проволоками)
С-Ф — общий экран из фольги общий плетеный экран
С-С — экран каждой пары фольгированного общего плетеного экрана
ТП — витая пара

3. SAT — спутниковый — кабель для спутникового ТВ

4. Кабель телефонный и кабель пожарной сигнализации: J-Y(St)Y, J-H(St)H
J — кабель монтажный
Y — ПВХ
(St) — фольга экран

5. Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
N — согласно VDE
HX — прошитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства в течение определенного времени (в данном случае 180 минут) в открытом огне, под напряжением

6. Монтаж провода: Х05В-К, Х07В-К, Н07В-К
Н — провод унифицированный (согласно HAR)
Н — соответствие ГОСТ
05 — Номинальное напряжение 300/500 В
07 — Номинальное напряжение 450/750 В
В — ПВХ изоляция
К — гибкая жила для стационарной прокладки
7. Кабели с изоляцией из сшитого полиэтилена:
N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольное уплотнение
(FL) — продольное и поперечное уплотнение
Е — кабель трехжильный
Р — броня из стальной проволоки круглого сечения
Дж — наличие желто-зеленой жилы
О — отсутствие желто-зеленой жилы

назначение, виды, какие бывают провода, марки

Кабель, провод , шнур – все это специализированные товары, которые представлены в большом ассортименте. И существует множество разновидностей таких изделий в зависимости от их назначения, сферы применения, комплектующих, используемого материала сердцевины и покрытия.

В основном это бытовые провода, хотя допускаются и другие варианты. Прежде чем приобрести тот или иной кабель, необходимо разобраться во всех отличиях параметров, свойств, характеристик.

Содержание .

• 1 Силовые кабели
• 2 Электрические провода
• 3 Шнуры
• 4 Монтажные провода
• 5 Сетевые кабели
• 6 Телефонные провода и кабели
• 1 Антенный кабель 4945
• 9 Аудиокабель

Кабели питания

Существуют различные типы кабелей, которые используются для подачи электричества в здание. Чаще всего используется ВВГ и его варианты. Ниже приведены различные разновидности этого типа кабеля.

ВВГ провод мягкий силовой. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно продукция расфасована в большой метраж. Жилок внутри от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют при напряжении электрического тока до 1000 В. В бытовых условиях применяют те виды медных кабелей с диаметром жилы 0,15-0,6 см.

Диапазон рабочих температур -50…+50°С. Если показатель будет +40°С, изделие выдержит влажность даже до 98%. Он устойчив к химическим веществам. Имеет сильные изгибы при монтаже, благодаря чему кабель не ломается, не ломается.

Различают силовые кабели этого типа:

1. АВВГ. Он бывает многожильным или одножильным из алюминия.
2. ВВГнг. Он не просто негорюч, а имеет повышенные характеристики в этой области.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями есть еще жгуты, которые выполнены из прорезиненного материала.

NYM — это еще один вид силовых медных кабелей. Внешний слой изготовлен из ПВХ, который не горит. Между слоями утеплителя находится резиновый наполнитель, что делает изделие более прочным и термостойким.

Внутри только медные жилы. Однопроводных версий нет. Диаметр ядер 0,15-1,6 см. Этот вид кабеля используется для разводки освещения или в других сетях, где используется напряжение 660 В. Изделие используется для укладки на открытом воздухе, поскольку оно устойчиво к влаге и температурам. Допустимые значения -40…+70°С.

Но следует учитывать, что такое изделие плохо выдерживает прямые солнечные лучи, поэтому его лучше хотя бы прикрыть. Когда нужно согнуть кабель, диаметр этого витка должен быть не менее 4 сечений изделия. Если сравнивать NYM с ВВГ, то первый более устойчив к условиям окружающей среды и комфортнее. Но он стоит дороже и выпускается только закругленным, поэтому заложить его в стены не получится.

С точки зрения гибкости медный провод типа KG является одним из лучших. Он рассчитан на напряжение переменного тока до 660 В или постоянного тока до 1000 В. Внутри 1-6 проводов, внешняя оболочка прорезинена.

Продукт пригоден для температур -60…+50°С. Стандартно такой кабель используется для подключения устройств (сварочных, генераторных и других устройств). Есть модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие такой разновидности КГ-кабеля.

ВБНШВ не просто одно- или многожильный медный кабель, но он еще и бронированный. Проволок бывает до 5, а их диаметр — от 0,15 до 24 см. Для брони изделия используется дополнительная оплетка. Пара лент наматывается одна на другую, перекрывая промежутки. И они уже покрыты специальным ПВХ с пониженной горючестью.

Изделие пригодно для температур -50…+50°С, выдерживает влажность до 98%. Но если вам нужно согнуть кабель, радиус должен быть не менее 10-кратного диаметра изделия. Типы (обозначения различаются) следующие:

1. АВББШВ. Внутри сердечники выполнены из алюминия.
2. ВББШвнг. Не воспламеняется.
3. ВББШвнг ЛС. Он не только не горит, но и не пропускает дым и газ.

Используйте этот вариант для прокладки в земле, на воздухе, в трубах, но сделайте специальную защиту от солнечных лучей.

Провода электрические

В каталоге кабелей и проводов вы можете изучить всю подробную информацию о такой продукции. Популярны ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода доступны, обсуждается ниже.

ПБППП — медный провод, а жилы имеют по 1 проводу. Называется установочный провод, он имеет плоскую форму.

Стандартно по 2-3 провода. Их диаметр 0,15-0,6 см. Такой одножильный медный провод подходит для монтажа розеток, но лучше всего его использовать для стационарных светильников. Напряжение до 250 В. Выдерживают температуру -15…+50°С. При изгибе изделия необходимо делать радиус, равный 10 диаметрам проволоки.

ПБППг отличается тем, что его жилы состоят из нескольких проводов, поэтому провод гибкий. Это изделие должно иметь радиус изгиба для установки, как 6 диаметров провода. Поэтому ПБППг применяют в местах, где будет крепиться бытовая техника, или в местах, где прокладка провода предполагает частые повороты. ПБППг обеих марок можно приобрести как с белым, так и с черным покрытием.

APUNP также является модификацией PBPP. Кабель имеет внутри алюминиевые жилы. Он однопроволочный, поэтому тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, есть специальные перемычки для разделения. Провода также выполнены из 1 проволоки. Диаметр колеблется от 0,075 до 0,6 см. Внутри 2-3 провода.

Напряжение не более 460 В. Изделие выдерживает механические нагрузки и факторы внешней среды. Подходит для эксплуатации при таких температурах: -50…+70°С, а влажность допускается до 100%. 9Марка 0005

ППВ применяется при необходимости прокладки линий электропередач, а также при установке осветительных приборов. АППВ имеет те же свойства, что и ППВ, но имеет внутри алюминиевые сердечники.

APV также в алюминиевом исполнении. Сердечников всего по 1 штуке. Изделие округлое, жила однопроволочная и многопроволочная. В первом случае диаметр будет 0,25-1,6 см, а во втором — 2,5-9,5 см. Такой продукт выдерживает механические нагрузки, различную химическую среду и температуру -50…+70°С. Используется для осветительных сетей, щитов. Такие кабели прокладываются в трубах.

ПВС — провод с медными жилами. Изделие округлой формы в сечении, характеризуется плотностью. Проволоки создаются из нескольких проволок диаметром 0,075-1,6 см.

Рабочее напряжение не более 380 В. Продается только белого цвета, но с разными цветами обозначения. Продукт не поддерживает горение, выдерживает температуру -40…+40°С. Провод выдерживает до 3 тысяч перегибов. Стандартно используется при ремонте сетей, для изготовления элементов удлинителей.

Это основные электрические провода и их типы.

Шнуры

Шнуры представляют собой гибрид кабеля и провода, который имеет несколько жил внутри. Отличается гибкостью, устойчивостью к перегибам, поэтому пригоден для длительного использования.

Шнуры предназначены для подключения источников питания к приборам, которые можно переносить с места на место: настольные лампы, чайники и т.д.

С помощью шнуров также соединяются профессиональные инструменты. Но их тогда называют силовыми шнурами.

Шнуры монтажные

Различные виды проводов и кабелей для электропроводки позволяют выполнять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП для таких случаев не подходят, и тогда применяют следующие электрические кабели, провода и шнуры:

1. РКГМ — провод с 1 жилой из меди. Он включает в себя несколько проводов. Диаметр колеблется от 0,075 до 12 см. Имеется специальная прорезиненная оболочка, слой стекловолокна. Последняя пропитана лаком, выдерживающим разные температуры. Изделие используется при значениях от -60 до +180°С и напряжениях до 660 В.
2. ПНСВ тоже имеет только 1 ядро. Характеризуется как нагревательный элемент диаметром от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности, температуре -50…+80°С и даже выдерживает погружение в воду.
3. ВПП — провод медный. Рабочее напряжение — до 380 В и температура — в пределах -40…+80°С. Такие кабели используются при высоком давлении. Например, для мотора в артезианской скважине.

Сетевые кабели

Сетевые кабели используются не только для передачи электрической энергии, но и для передачи информационных импульсов. Если около 10 лет назад использовались только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств было создано больше проводников. И многие продукты являются достаточно узкоспециализированными.

Различают следующие типы сетевых кабелей:

1. Коаксиальный. Имеет металлический проводник, верх из оплетки из пластика, затем идет дополнительный слой из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия 0,7-1 см, поэтому оно не гибкое. Еще одним недостатком является сильная восприимчивость к внешнему электромагнитному воздействию.
2. Витая пара. Этот проводник может быть как одножильным, так и многожильным. При этом жилы по 2 штуки переплетаются между собой. Это делает связь лучше. Диаметр каждого 0,5 см.
3. Волоконно-оптические кабели. Они позволяют передавать информацию на расстояние до 100 км. Стоимость кабелей высока, поэтому их используют в крупных фирмах.

Витая пара и волоконно-оптические кабели были созданы позже коаксиальных кабелей ( Они были разработаны еще в 90-х гг. ).

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используются для прокладки нескольких линий ( до 400 ), а другие — для распределения уже по квартирам.

Несколько примеров:

1. TPpet. Используется для большого количества подписчиков. Имеет два провода, которые переплетены между собой. Используется мягкая медная проволока. Изоляция изготовлена ​​из полиэтилена, как и внешний слой.
2. ТРВ. Это распределительный кабель. Может быть 1-парным или 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проводом. Продукт используется внутри зданий.
3. ГТО ( проволока для лапши ). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, поэтому также устойчив к факторам внешней среды. Это делает его пригодным для использования на открытом воздухе.

Это основные разновидности телефонных кабелей.

Антенный кабель

Используется не только для передачи электрического тока, но и сигналов с информацией. Сегодня чаще всего используются такие варианты, как РГ-6, РГ-58, РГ-59, а также их российские аналоги ( РК75 ). Существует множество вариантов, отличающихся по характеристикам и свойствам.

Самый популярный коаксиальный антенный кабель RG-6. Он используется для высокочастотных сигналов в телевидении, радио и другом электронном оборудовании. Внутри сердечник выполнен из меди диаметром 1 мм. Он покрыт полиэтиленом, алюминиевой фольгой и внешним проводником из меди. Внешний слой изготовлен из ПВХ.

Такое изделие используется для передачи информации кабельного и спутникового телевидения.

Оптические кабели

Оптические кабели используются для наружного и внутреннего освещения. Это силовой тип, который имеет прозрачное покрытие снаружи. При этом через каждые 20 мм идут вспомогательные провода, к которым подключаются светодиоды с разными плафонами.

С таким кабелем можно построить интересную картину благодаря его декоративным свойствам. Кроме того, если он сломается, вам не придется искать место повреждения, так как там перестанут работать диоды. Это удобно для переносных электроприборов.

Еще одна разновидность электролюминесцентных кабелей. Их отличает то, что они светятся равномерно по всей своей длине. Их используют для надписей и рисунков.

Как вариант — неоновые трубки. Они гибкие, а также служат украшением.

Акустический кабель

Для хорошей работы колонок необходимо подобрать и соответствующие кабели. На качество звука влияет внутренняя структура проводов, тип используемого внутри материала, изоляция.

Используются такие разновидности:

1. TRS. Используется медь, которую получают методом грубого рафинирования. Это самый дешевый вариант проводов.
