Провод пнсв: особенности и характеристики

Провод типа ПНСВ

Провод для прогрева бетона ПНСВ получил широкое распространение в строительстве. В отличие от других проводов его основное назначение не передача электрической энергии, а нагрев участков бетона в которые он укладывается. Преимущественно его используют во время строительства в зимнее время, но иногда его применяют в качестве системы теплых полов. Но давайте обо всем по порядку.

Содержание

• Расшифровка и конструкция провода ПНСВ
  • Расшифровка названия провода ПНСВ
  • Конструкция провода ПНСВ
• Характеристики провода ПНСВ
• Подключение провода ПНСВ
• Вывод

Расшифровка и конструкция провода ПНСВ

Начать наше знакомство с проводом ПНСВ предлагаем с расшифровки его названия, которое уже многое скажет о его назначении. Более же дательный разбор конструкции провода позволит нам определиться с основными его характеристиками.

Расшифровка названия провода ПНСВ

Маркировка провода ПНСВ несколько отличается от аббревиатур обычных проводов. В связи с этим у многих возникают определенные трудности.

Провода ПНСВ

Итак:

• Первая буква «П» говорит нам о том, что перед нами провод. Кроме проводов существуют еще кабели, но не в данной категории.
• Вторая буква «Н» и она является наиболее определяющей в назначении кабеля. Именно она указывает на то, что провод нагревательный и использовать его для передачи электрической энергии не стоит.
• Третья буква «С». Она указывает нам на материал, из которого изготовлен проводник. В нашем случае провод имеет стальной проводник. А как известно сталь имеет не самый высокий показатель теплопроводности, что и позволяет применять провод в качестве нагревательного.

Обратите внимание! Для изготовления провода может применяться сталь двух видов – оцинкованная или не оцинкованная. Первый вариант позволяет защитить провод от коррозии, но как вы понимаете цена такого изделия несколько выше. Хотя разница в цене не столь существенна.

Конструкция провода ПНСВ

• Последняя буква аббревиатуры «В». Она указывает на материал, из которого изготовлена изоляция провода. В данном случае это винил или как его правильнее называть поливинилхлорид.

После этого обычно указывается сечение провода в мм². Данная марка провода имеет не столь широкий модельный ряд. Наиболее распространенными моделями являются изделия в 1, 1,2, 1,4 мм². Но на рынке можно встретить модели до 6 мм².

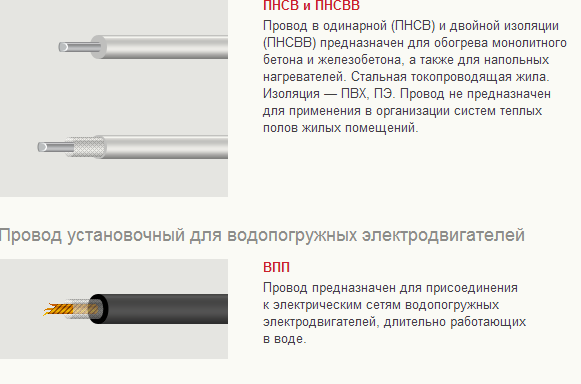

Конструкция провода ПНСВ

Провод прогревочный ПНСВ по своей конструкции очень похож на провод ПВ1, который по сути является его прототипом. Тем не менее давайте уделим несколько слов его конструкции.

• Прежде всего это конечно жила провода. Она выполняете одной цельной проволокой, что конечно же оказывает серьезное влияние на общую гибкость провода. Особенно это заметно в проводах большего сечения. По классификации гибкости данный провод относят к первому наименее гибкому классу.

Гибкость проводов ПНСВ

• В то же время характеристики гибкости данный провод имеет относительно неплохие. Так минимальный радиус изгиба должен составлять не менее 5 наружных диаметров провода, что по характеристике соизмеримо с проводами 3-го и более высоких классов гибкости проводов.
• Кроме непосредственно жилы наш греющий провод имеет изоляцию. Она напрямую зависит от сечения провода. Ведь чем больше сечение, тем толще должна быть изоляция. Так минимальная толщина ПВХ-изоляции составляет 0,8 мм. Но для изделий сечением до 4 мм² она может составлять 1 мм.

Характеристики проводов ПНСВ

• Что касается расцветки провода, то обычно к этому не предъявляют особых требований. Стандартной является черная или коричневая окраска. Но по желанию заказчика возможен выпуск проводов и другой окраски.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

• Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С. Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

• Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
• Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель.

• Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм² имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

• Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость. Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Подключение провода ПНСВ

Если вы собрались выполнять монтаж провода ПНСВ своими руками, то приведем вам основные правила монтажа. Ведь для получения требуемых показателей его следует выполнять не на глаз, а применять специальный расчет.

В этом расчете должны учитываться площадь предполагаемых работ, объем бетона, скорость ветра на месте проведения работ, температурные показатели, требуемое время прогрева бетона и даже схему подключения провода. Дабы рассмотреть все эти вопросы нам потребуется не одна статья, поэтому остановимся лишь на основных правилах.

Расчет длины проводов ПНСВ для прогрева	На самой первой стадии выполняется расчет требуемого количества провода. Он зависит от объема бетона, схемы подключения и наружных температур. Подключать весь провод одним куском нельзя, так как это не даст должно эффекта. Обычно подключение выполняется отдельными секциями длиной 17 или 28 метров каждый.
Схемы трехфазного подключения	Подключение может быть выполнено двухфазным или трехфазным. При это трехфазной подключение может быть выполнено по схеме звезды или по схеме треугольника. Как вы можете видеть на видео выбор схемы подключения производится исходя из местных условий.
Нагрузка отдельных секций НПСВ	Еще одним важным условием выбора длины провода является соблюдение токовых нагрузок. Так на каждом участке провода сила тока должна быть приблизительно равна 15А.
Схема подключения нагревающего провода	Чтоб ток ПНСВ и температура провода соответствовала требованиям обычно на него подают напряжение в 70 – 100В. Для этого используют специальный понижающий трансформатор. Одной из наиболее распространенных моделей для этого является трансформатор КТПТО-80.
Правила монтажа проводов ПНСВ	Теперь можно перейти непосредственно к правилам укладки провода. Он должен укладываться равномерно по всей обогреваемой площади. Между отдельными проводами следует соблюдать расстояние не менее 5 см. При этом сам провод в любом случае не должен соприкасаться между собой. Соприкосновение с арматурой не рекомендуется, но обычно этим правилом пренебрегают. Для улучшения прогрева бетона кабель рекомендуется укрывать слоем фольги. Ее толщина должна быть в пределах 2 – 2.5 мм.

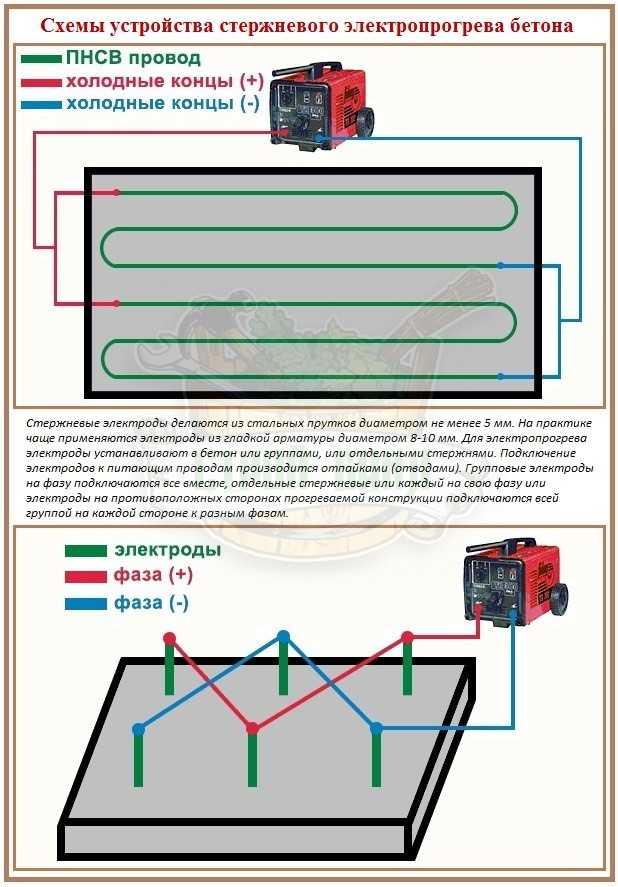

На фото структурная схема подключения проводов НПСВ	Подключение провода ПНСВ к трансформатору должно выполняться обычным проводом. Зачастую для этого используют провод ПВ1, который как мы знаем является прототипом нашего греющего провода.

Обратите внимание! Провода ПНСВ и ПВ1 или любой другой обычный провод должны соединяться непосредственно в бетоне. Особых требований к качеству соединения не предъявляют, это должно быть любое качественное соединение, соответствующее правилам ПУЭ и способное обеспечить должную влагозащищенность.

Вывод

ПНСВ провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

Главной трудностью является расчет необходимой длины и выбор схемы подключения. Но незначительные ошибки на данной стадии вполне возможно компенсировать за счет изменения рабочего напряжения провода. Исходя из всего этого провод типа ПНСВ вполне возможно рекомендовать для применения.

Провод ПНСВ | Расшифровка, технические характеристики, описание

Доступные маркоразмеры

Наличие

ВсеНа складе

Поле не заполнено

Ко-во жил

Поле не заполнено

Сечение жил

Сбросить фильтр

Расшифровка размера
по названию

АРкВнг(A) 2х120

2 жилы

120 мм сечение

/16-10

	№	Сечение	Цена без НДС	Наличие
	1	ПНСВ 5	уточните у менеджера *	на удаленном складе
	2	ПНСВ 1	уточните у менеджера *	на удаленном складе
	3	ПНСВ 4	уточните у менеджера *	на удаленном складе
	4	ПНСВ 3,4	уточните у менеджера *	на удаленном складе
	5	ПНСВ 3	уточните у менеджера *	на удаленном складе
	6	ПНСВ 2,7	уточните у менеджера *	на удаленном складе
	7	ПНСВ 2	уточните у менеджера *	на удаленном складе
	8	ПНСВ 1,6	уточните у менеджера *	на удаленном складе
	9	ПНСВ 1,4	уточните у менеджера *	на удаленном складе
	10	ПНСВ 1,3	уточните у менеджера *	на удаленном складе
	11	ПНСВ 1,2	уточните у менеджера *	на удаленном складе
	12	ПНСВ 6	уточните у менеджера *	на удаленном складе
	13	ПНСВ 1,1	уточните у менеджера *	на удаленном складе

Провод используется для обогрева объектов нефте- и газопромышленности, железобетона и монолитного бетона при неподвижной прокладке, а также для нагревателей, которые устанавливаются на полу. Рассчитан на применение при напряжении до 1 кВ постоянного тока или 0,38 кВ переменного тока частотой 50 Гц.

Расшифровка маркировки

• П — расшифровка позволяет определить вид кабельных изделий как провод;
• Н — назначение — для нагрева;
• С — материал изготовления жилы — сталь;
• В — поливинилхлоридная изоляция.

Элементы конструкции

1. Однопроволочная круглая стальная жила.
2. Изоляционный слой выполнен из полиэтилена или ПВХ пластиката

Технические и эксплуатационные параметры

Технические характеристики изделия соответствуют заявленным при эксплуатации в температурном диапазоне от –60 до +50 °С. Наибольшая температура в эксплуатационный период может равняться +80 °С.

Прокладку кабеля допускается проводить при температуре окружающей среды выше –15 °С. В ходе монтажа требуется следить, чтобы радиус его изгиба был равен 5 наружным диаметрам и более. Минимальное значение — 25 мм. Проложенные проводники должны находиться на расстоянии друг от друга минимум в 15 мм, не допускается их взаимное соприкасание или пересечение.

Изделия предназначены для работы как в повторно-кратковременном, так и в длительном режиме.

Подводить электропитание к секции нагрева необходимо «холодными» концами. Участки, где провод соединяется с «холодным» концом желательно вывести вне зоны обогрева. Соединение рекомендуется выполнять путем пайки с использованием медного проволочного бандажа, с помощью гильз или клеммных коробок. Кроме того, можно задействовать любой другой способ при условии, что будет обеспечена надежность соединения в период эксплуатации.

Чтобы тепловое поле было равномерным, смонтированную проводку следует покрывать фольгой из металла толщиной от 0,2 до 0,5 мм.

Возможно изготовление секций нагрева из 2 или 3 отрезков кабеля.

Электросопротивление изоляции изделий составляет минимум 1МОм на 1 км длины при 15-25 °С.

Срок эксплуатации по гарантии — 2 года.

Минимальный период службы — 16 лет.

Уточнить цены на провод ПНСВ, изучить технические характеристики, описание и сферы применения, рассчитать стоимость доставки в свой регион и заказать нужные маркоразмеры вы можете, выбрав необходимую марку в каталоге.

Наличие на складе: провод ПНСВ

Для уточнения наличия позвоните или оставьте заявку на сайте:

Провод ПНСВ

Цена за метр: провод ПНСВ

Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки), для уточнения точной цены необходимо оставить заявку.

Купить провод ПНСВ оптом или в розницу вы можете, оставив заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно, обработка заказов производится по будням с 9-00 до 18-00.

Затрудняетесь в выборе? Менеджеры нашей компании профессионально ответят на все интересующие Вас вопросы, помогут подобрать товар, максимально удовлетворяющий вашим требованиям, и подберут оптимальный вариант доставки в Пермь.

Способы оплаты: Условия и порядок оплаты индивидуальны. Работаем как по предоплате, так и с отсрочкой платежа. Только безналичный расчет. Подробнее в разделе Оплата.

Способы доставки: Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в разделе Доставка. Уточнить о вариантах доставки в ваш регион вы можете по бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.

Как сделать заказ

Вы делаете заказ

Мы обрабатываем заявку

Вы оплачиваете

Мы доставляем кабель

Добавить в корзину кабель ПНСВ

Заказ может быть оформлен от 1 метра

Маркоразмер

Провод ПНСВ 5Провод ПНСВ 1Провод ПНСВ 4Провод ПНСВ 3,4Провод ПНСВ 3Провод ПНСВ 2,7Провод ПНСВ 2Провод ПНСВ 1,6Провод ПНСВ 1,4Провод ПНСВ 1,3Провод ПНСВ 1,2Провод ПНСВ 6Провод ПНСВ 1,1

Что думают о нас клиенты

«В ходе совместной работы организация проявила себя как высокопрофессиональная организация, с наличием высококвалифицированных специалистов, оперативно и качественно решающая поставленные задачи»

Директор ООО «Рускаб» Власов В. Н.

«Вся заказываемая кабельная продукция поставляется вовремя, с требуемой документацией. Хотим отметить грамотную логистику компании, большой ассортимент продукции, а также профессиональные консультации менеджеров.»

Начальник отдела маркетинга, логистики и стройиндустрии ЗАО «Электрощит» Хамматова Н.М.

«В ходе работы своевременно решались все возникающие проблемные вопросы. На протяжении всей работы менеджер компании проводил консультации, выдавал рекомендации по тщательному подбору продукции, принимая во внимание пожелания и требования заказчика»

Директор ООО «Промтекс» Бакиев Р. Ш.
